THINKPAD EDGE E330 (NZSBKFR) - Ordinateur portable LENOVO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Ordinateur portable professionnel
Processeur	Intel Core i5-3210M (2.5 GHz, 3 MB Cache)
RAM	4 Go DDR3 (extensible jusqu'à 8 Go)
Stockage	500 Go HDD (5400 RPM)
Écran	13.3 pouces, résolution 1366 x 768 pixels, technologie LED
Carte graphique	Intel HD Graphics 4000
Système d'exploitation	Windows 7 Professionnel (préinstallé)
Connectivité	Wi-Fi 802.11 b/g/n, Bluetooth 4.0, Ethernet
Ports	2 x USB 3.0, 1 x USB 2.0, HDMI, VGA, lecteur de carte SD
Dimensions approximatives	33.8 cm x 23.5 cm x 2.5 cm
Poids	1.5 kg
Type de batterie	Batterie lithium-ion 6 cellules
Autonomie de la batterie	Jusqu'à 6 heures
Entretien et nettoyage	Utiliser un chiffon doux et sec pour le nettoyage de l'écran et du châssis.
Pièces détachées et réparabilité	Réparabilité moyenne, pièces disponibles sur le marché.
Garantie	1 an sur les pièces et la main-d'œuvre
Informations générales	Idéal pour les professionnels en déplacement, bon rapport qualité-prix.

FOIRE AUX QUESTIONS - THINKPAD EDGE E330 (NZSBKFR) LENOVO

Comment réinitialiser mon Lenovo ThinkPad Edge E330 aux paramètres d'usine ?

Pour réinitialiser votre ThinkPad Edge E330, redémarrez l'ordinateur et appuyez sur la touche 'F11' pendant le démarrage. Suivez ensuite les instructions à l'écran pour restaurer les paramètres d'usine.

Mon ordinateur ne démarre pas, que faire ?

Vérifiez si l'ordinateur est correctement branché et que la batterie est chargée. Essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes pour forcer l'arrêt, puis redémarrez.

Comment mettre à jour les pilotes sur mon Lenovo ThinkPad Edge E330 ?

Visitez le site officiel de Lenovo et accédez à la section de support. Entrez le modèle de votre ordinateur et téléchargez les derniers pilotes disponibles pour votre système d'exploitation.

Que faire si l'écran reste noir après le démarrage ?

Vérifiez la connexion de l'écran en branchant un moniteur externe. Si l'écran externe fonctionne, il peut s'agir d'un problème avec l'écran intégré. Sinon, essayez de démarrer en mode sans échec.

Comment augmenter la mémoire RAM de mon Lenovo ThinkPad Edge E330 ?

Pour augmenter la RAM, éteignez l'ordinateur et retirez la batterie. Ouvrez le compartiment de la mémoire, retirez les modules existants si nécessaire, puis insérez les nouveaux modules compatibles avec le modèle E330.

Pourquoi mon Lenovo ThinkPad Edge E330 surchauffe-t-il ?

La surchauffe peut être due à une accumulation de poussière dans les ventilateurs ou à un mauvais fonctionnement du système de refroidissement. Nettoyez les évents et vérifiez si le ventilateur fonctionne correctement.

Comment résoudre les problèmes de connexion Wi-Fi sur mon Lenovo ThinkPad Edge E330 ?

Assurez-vous que le Wi-Fi est activé sur votre ordinateur. Vérifiez également le routeur et redémarrez-le si nécessaire. Si le problème persiste, essayez de désinstaller puis de réinstaller le pilote de la carte réseau.

Comment vérifier l'état de la batterie de mon Lenovo ThinkPad Edge E330 ?

Vous pouvez vérifier l'état de la batterie en accédant aux paramètres d'alimentation dans le Panneau de configuration ou en utilisant l'outil Lenovo Vantage pour obtenir des informations détaillées.

Comment résoudre un problème de son sur mon Lenovo ThinkPad Edge E330 ?

Vérifiez si les haut-parleurs sont activés et le volume réglé correctement. Assurez-vous que les pilotes audio sont à jour et essayez de réinstaller le pilote si nécessaire.

Comment effectuer un diagnostic matériel sur mon Lenovo ThinkPad Edge E330 ?

Vous pouvez effectuer un diagnostic matériel en redémarrant l'ordinateur et en appuyant sur la touche 'F10' au démarrage. Suivez les instructions à l'écran pour exécuter les tests.

MODE D'EMPLOI THINKPAD EDGE E330 (NZSBKFR) LENOVO

Remarques : Avant d'utiliser le presente document et le produit associé, prenez connaissance des informations suivantes :

• Consignes de sécurité, Déclaration de garantie et Guide de configuration
  Regulatory Notice
• « Consignes de sécurité » à la page vi
  Annexe D « Remarques » à la page 149

Les documents Consignes de sécurité, Déclaration de garantie et Guide de configuration et Regulatory Notice sont disponibles sur le site Web. Pour les consulter, rendez-vous sur le site Web http://www.lenovo.com/ThinkPadUserGuides.

Troisième édition (Déprétre 2012)

REMARQUE SUR LES DROITS LIMITÉS ET RESTREINTS : Si les données ou les logiciels sont fournis conformément à un contrat General Services Administration ( GSA ), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n°GS-35F-05925.

Table des matieres

A litre en premier v

Consignes de sécurité. vi

Conditions nécessitant une intervention immediate. vii

Consignes de sécurité . vii

Chapitre 1. Présentation du produit. . . 1

Localisation des commandes, des connecteurs et des voyants de l'ordinateur. 1

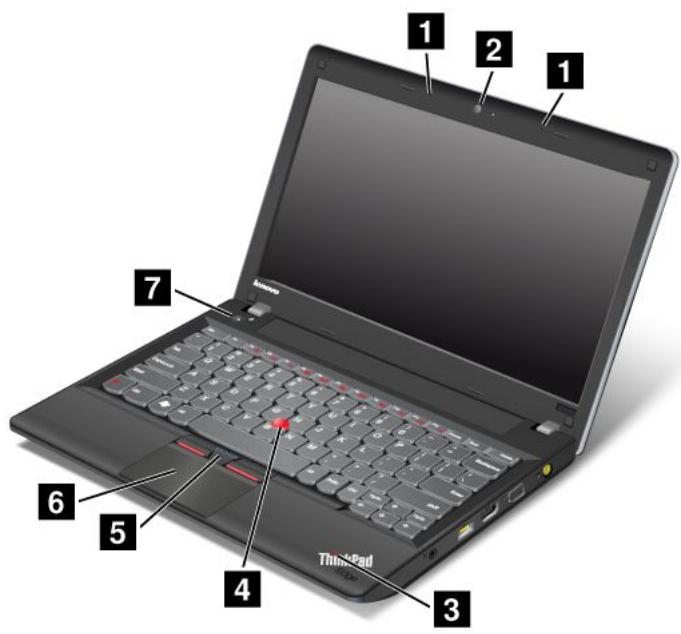

Vue avant. 1

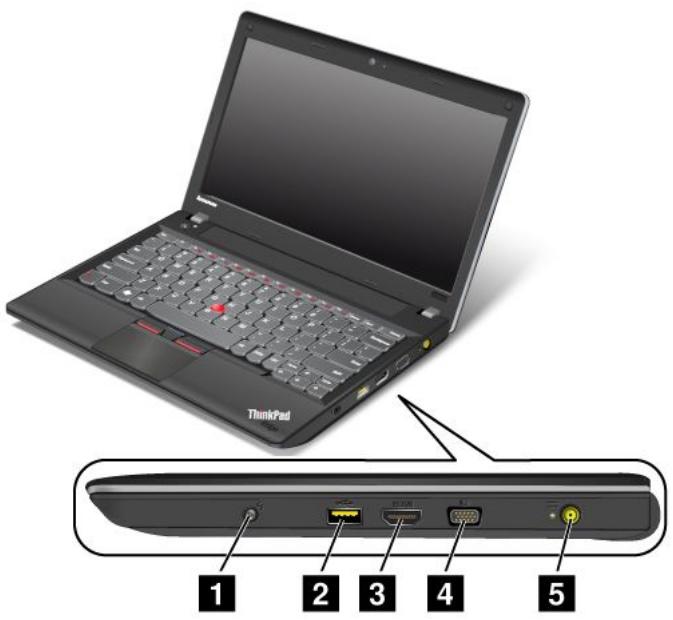

Vuelcotoedroit. 3

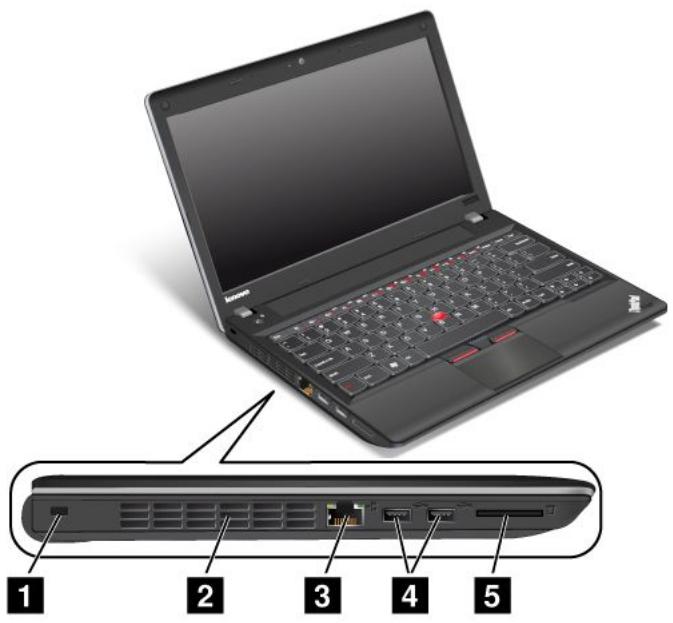

Vue du cote gauche. 4

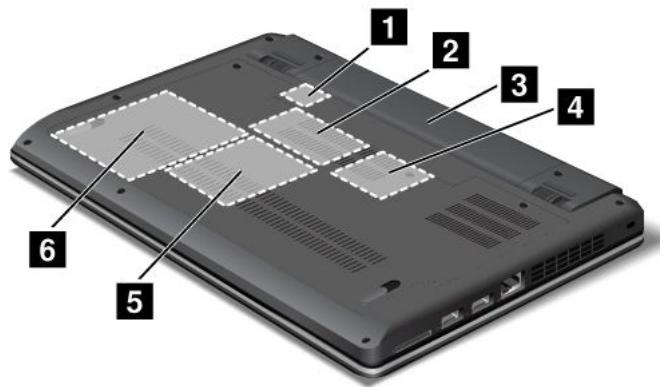

Vue du dessous 5

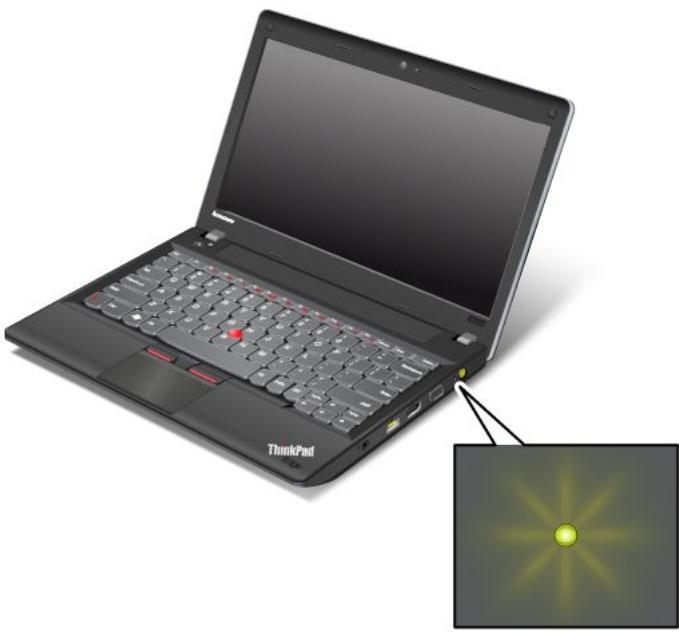

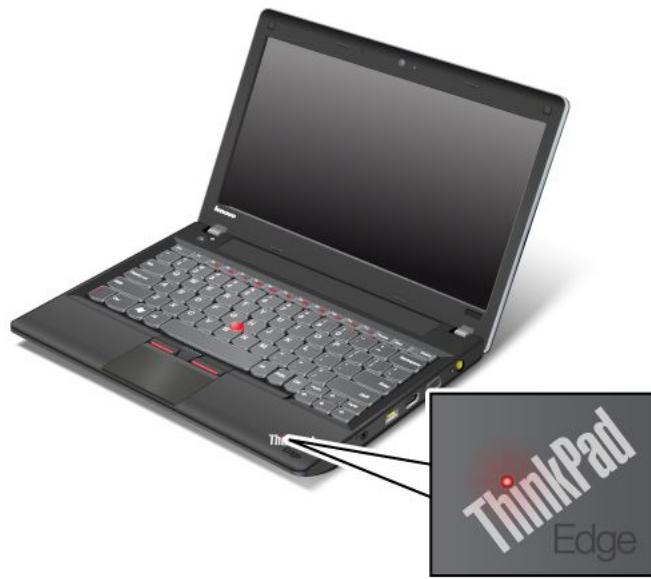

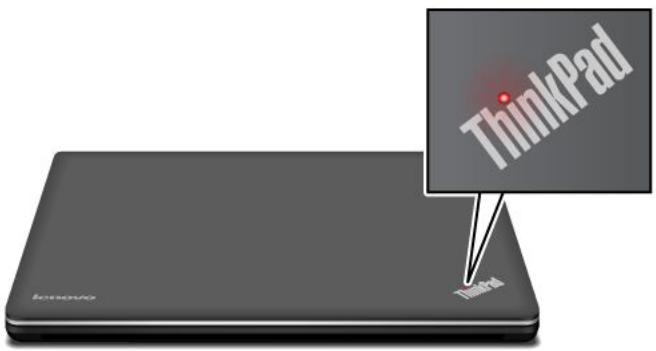

Voyants d'etat 6

Localisation des informations importantes relatives au produit 8

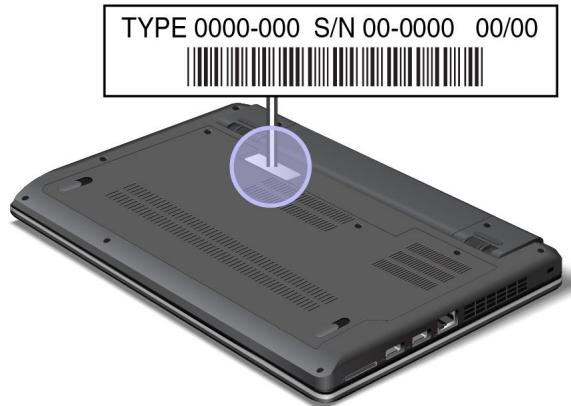

Type de machine et étiquette de modèle. 8

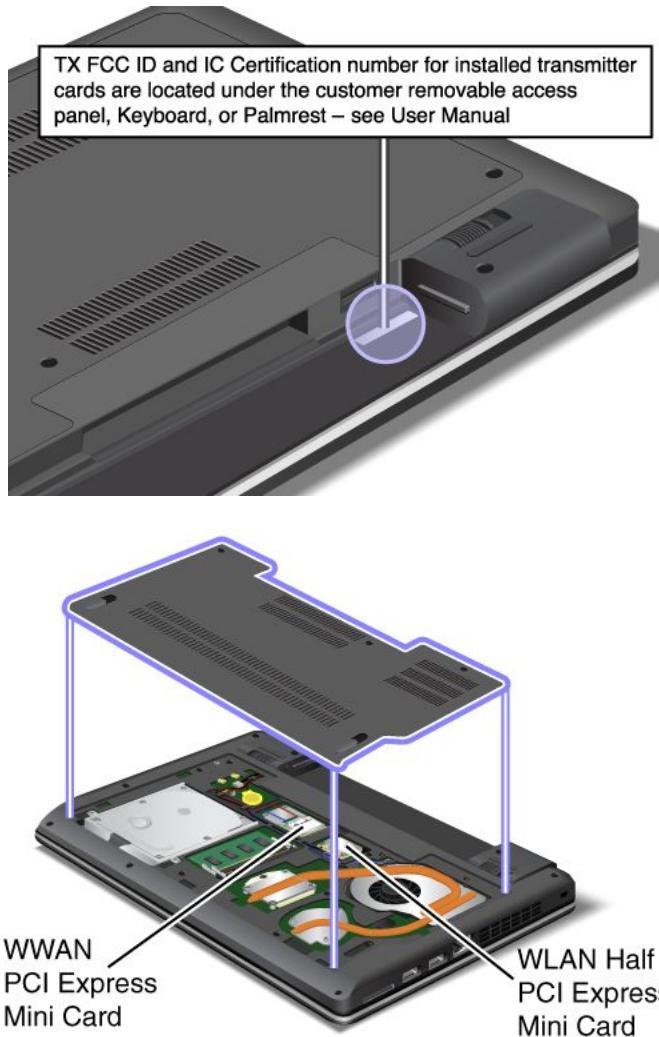

Etiquette d'identification FCC et numero de certification IC 9

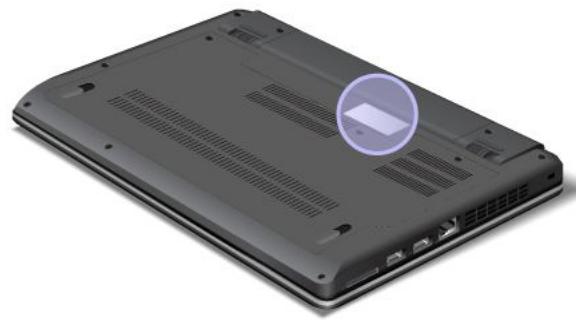

Etiquette du certificat d'authenticité 10

Fonctions. 10

Spécifications 11

Environnement d'exploitation 12

Programmes Lenovo 12

Accès aux programmes Lenovo sous Windows 7 12

Accès aux programmes Lenovo sous Windows 8 14

Présentation des programmes Lenovo 15

Chapitre 2. Utilisation de votre ordinateur 19

Enregistrement de votre ordinateur. 19

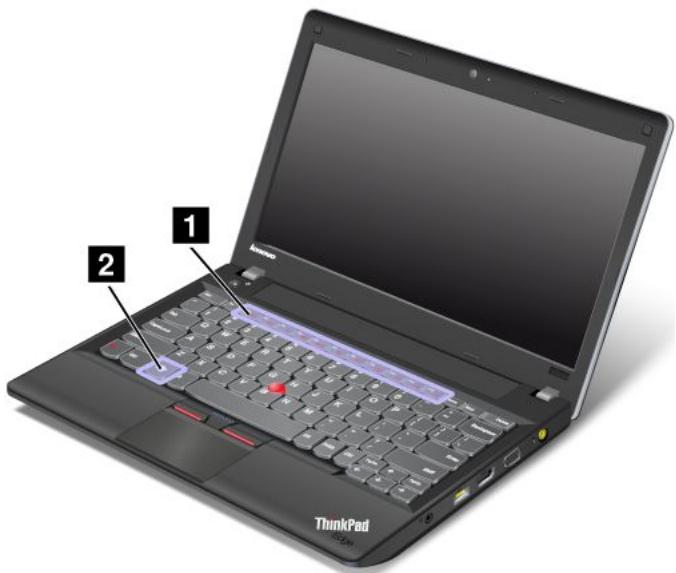

Touches et boutons spéciaux 21

Utilisation du dispositif de pointage du curseur UltraNav 23

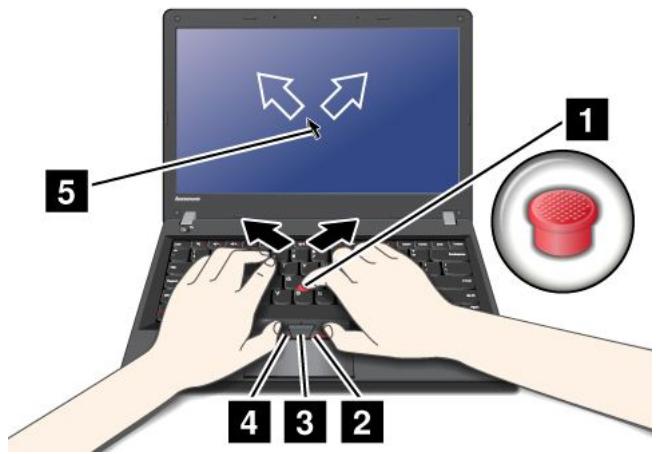

Utilisation du dispositif de pointage du curseur TrackPoint. 24

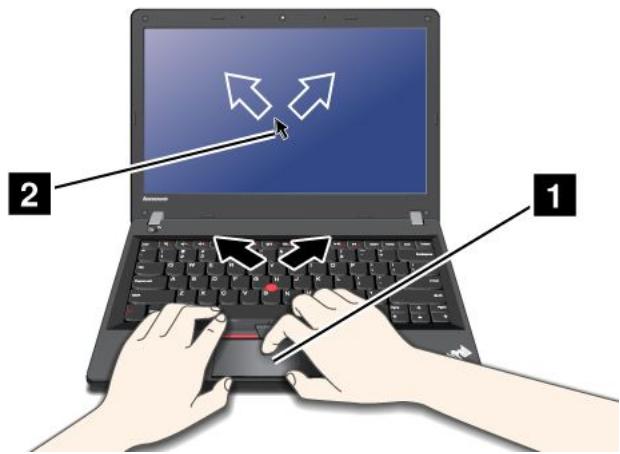

Utilisation du pavé tactile. 25

Désactivation du dispositif de pointage du curseur UltraNav et utilisation d'une souris externe. 26

Ajouter l'icone UltraNav dans la zone de notification Windows 26

Gestion de l'alimentation. 27

Vérification de l'etat de la batterie 27

Utilisation du boitier d'alimentation 27

Chargement de la batterie 28

Augmentation de la durée de vie de la batterie. 28

Gestion de la charge de la batterie 28

Modes d'économie d'énergie 28

Manipulation de la batterie 30

Connexion au reseau 32

Connexions Ethernet 32

Connexions sans fil 32

Utilisation d'un projecteur ou d'un écran externe. 36

Modification des paramètres d'affichage. 36

Connexion d'un projecteur ou d'un écran externe. 36

Utilisation du double affichage 38

Utilisation de la fonction de gestion graphique NVIDIA Optimus 39

Utilisation des dispositifs audio 39

Utilisation de la camera intégrée. 40

Utilisation d'une carte Flash Media. 41 Insertion d'une carte Flash Media 41

Retrait d'une carte Flash Media 42

Chapitre 3. Vous et votre ordinateur . 43

Accessibilité et comport 43

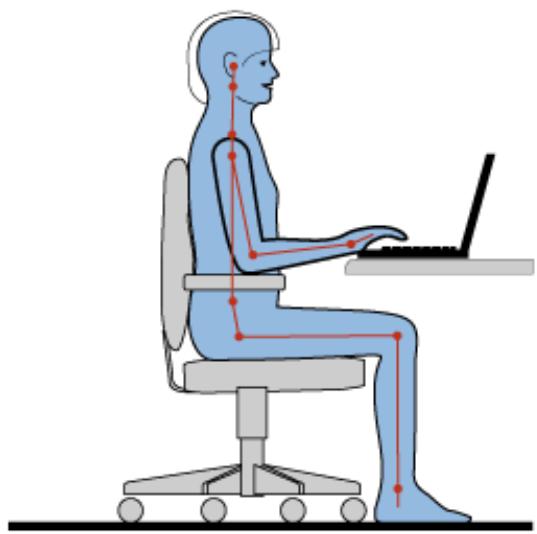

Ergonomie 43

Confort. 44

Informations d'accessibilité 45

Voyager avec votre ThinkPad 45

Conseils pour voyager. 45

Accessoires de voyage 46

Chapitre 4. Sécurité 47

Installation d'un antivol 47

Utilisation de mots de passer 47

Mots de passer et mode veille 47

Saisie demotsde passe. 47

Mot de passer à la mise sous tension 48

Mots de passer d'accès au disque dur. 48

Mot de passage superviseur 51

Sécurité du disque dur 52

Consignes de suppression de données du disque dur ou de l'unité SSD 53

Utilisation de pare-feu. 54

Protection des données contre les virus. 54

Chapitre 5. Présentation générale de la récapuration 55

Présentation générale de la récapération pour les modèles Windows 7 55

Création etutilisation d'un support derécupération. 55

Exécution d'opérations de sauvegarde et de récuρération. 56

Utilisation de l'espace de travail OneKey Recovery Pro 57

Création etutilisation d'un support derécupérationd'urgence 58

Réinstallation des pilotes de périhérique et des programmes préinstallés 59

Résolution des incidents de récapération 60

Présentation générale de la récapération pour les
modeles Windows 8 60

Chapitre 6. Remplacement de périhériques 63

Protectionantistatique 63

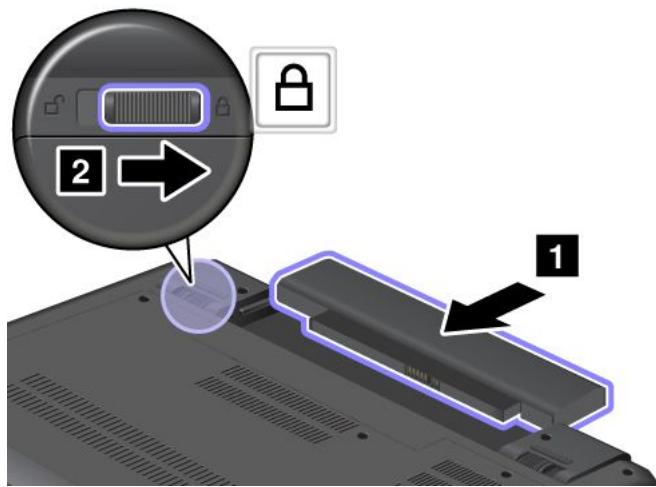

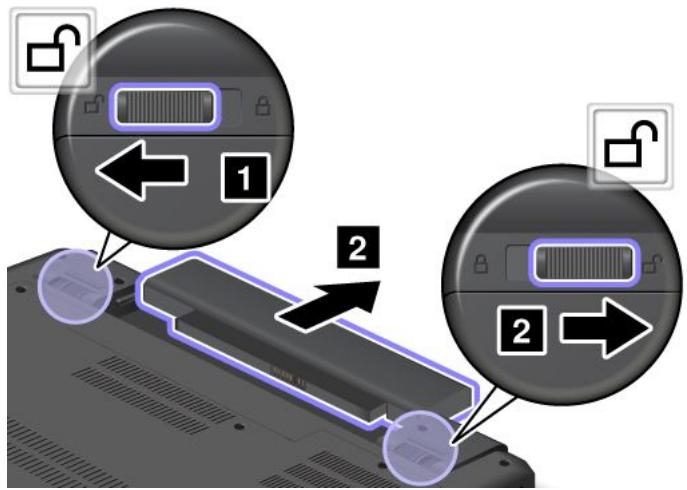

Remplacement de la batterie 63

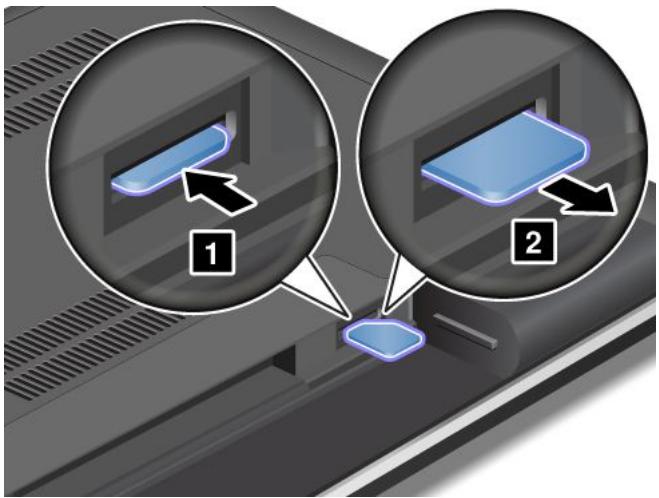

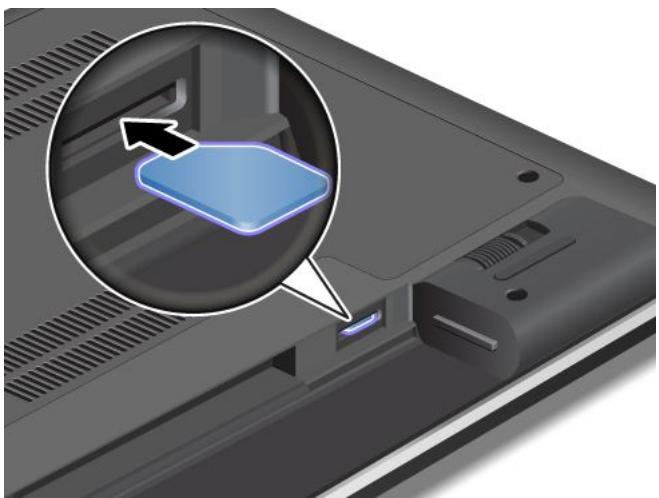

Remplacement de la carte SIM 65

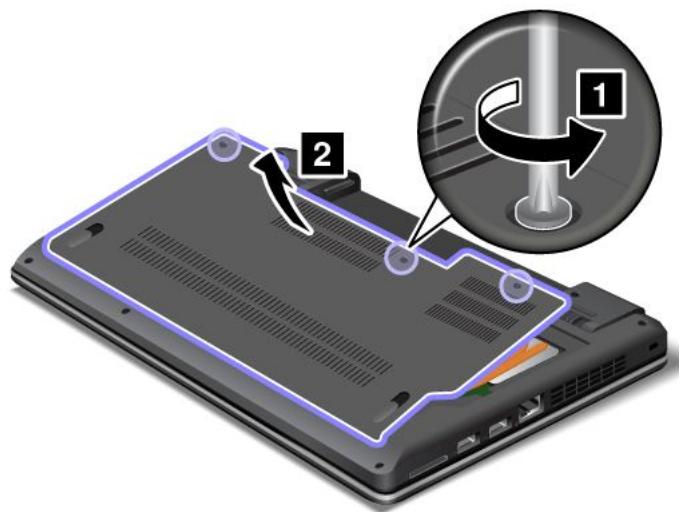

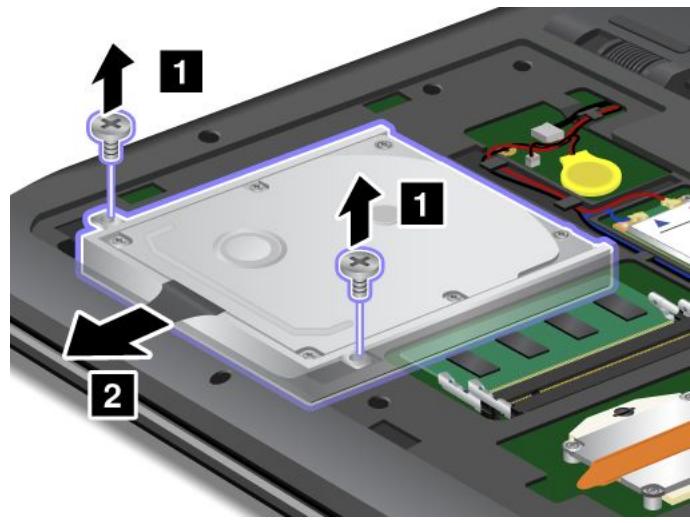

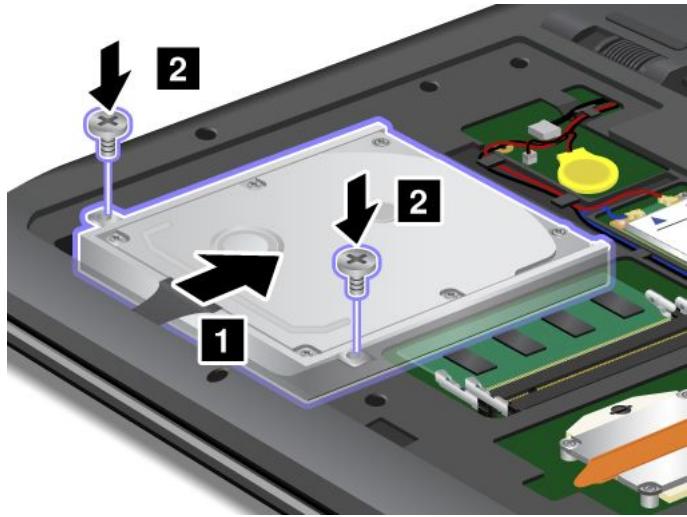

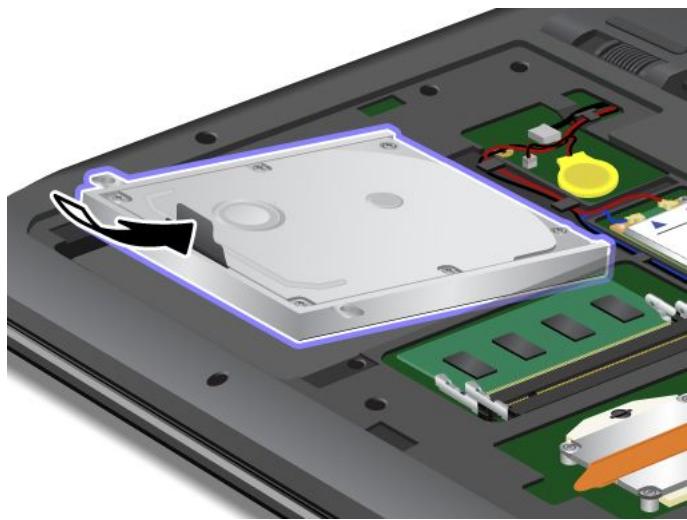

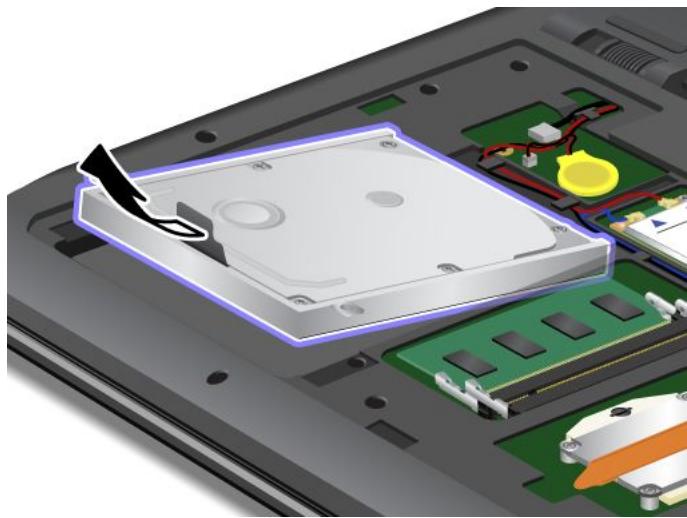

Remplacement de l'unité de disque dur ou de l'unité SSD 66

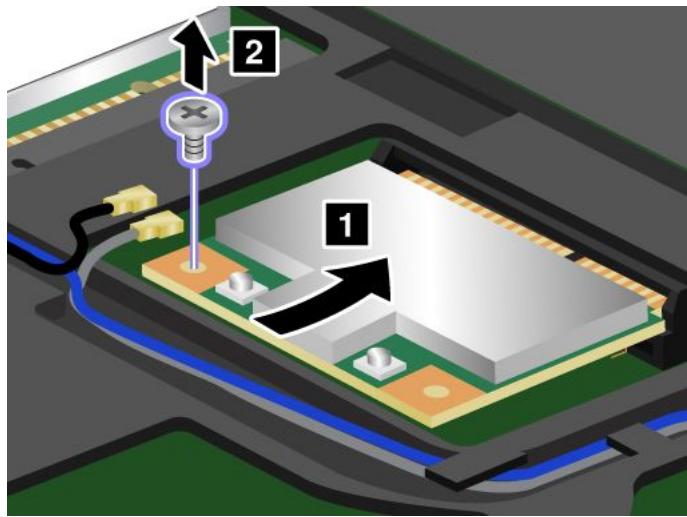

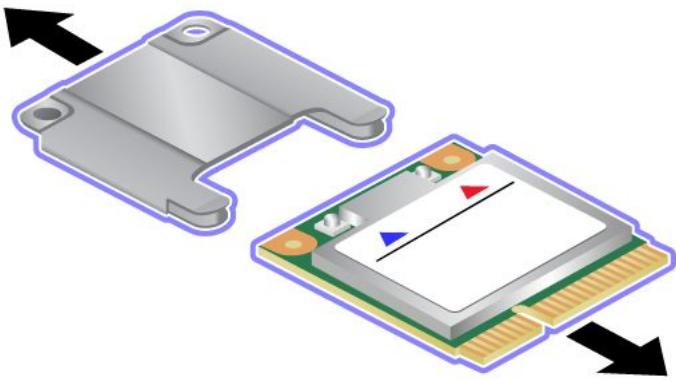

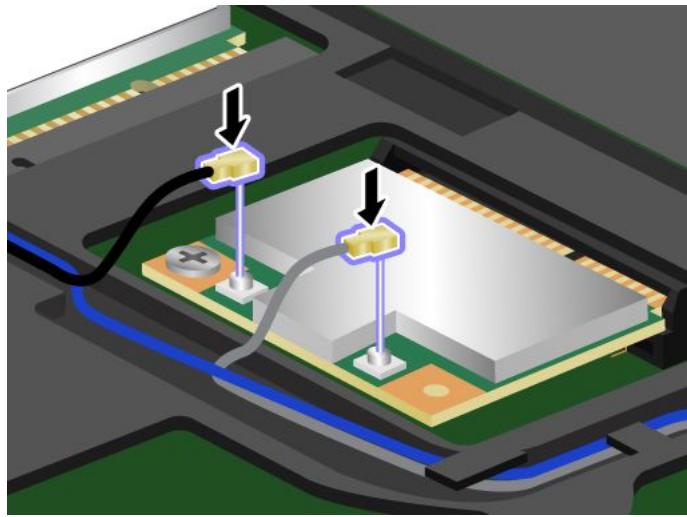

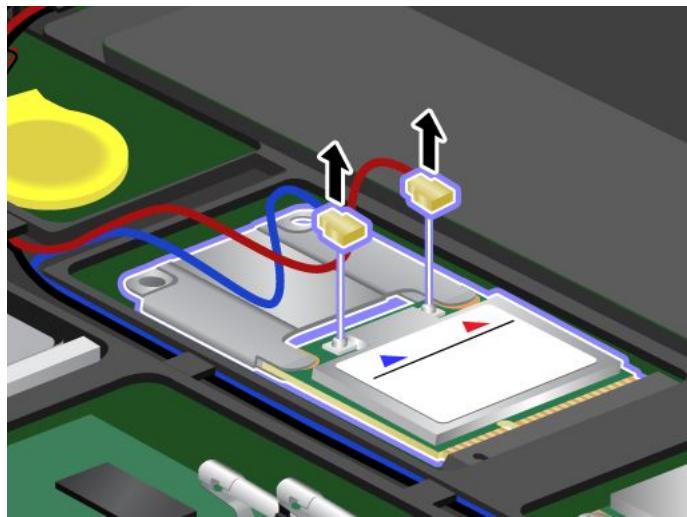

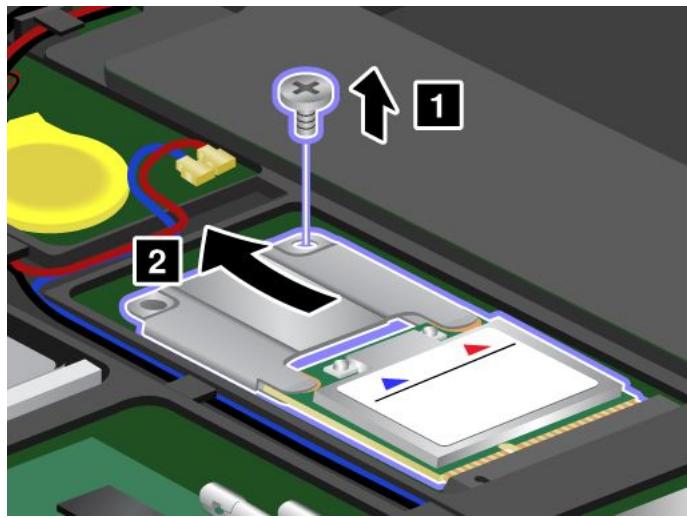

Remplacement de la carte mini-PCI Express pour la connexion LAN sans fil 69

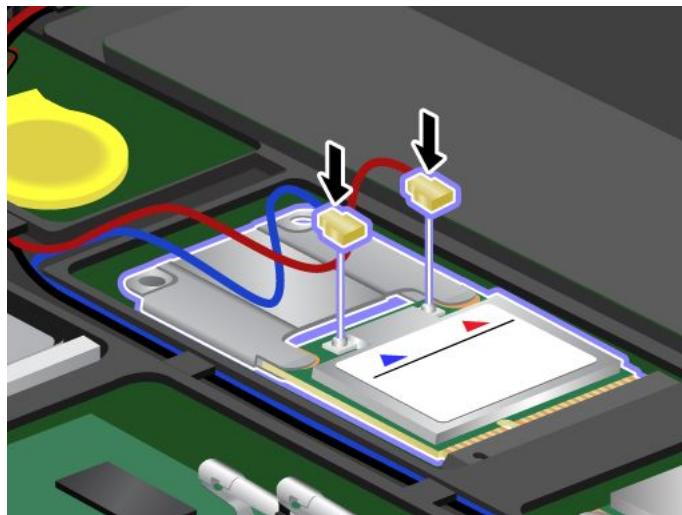

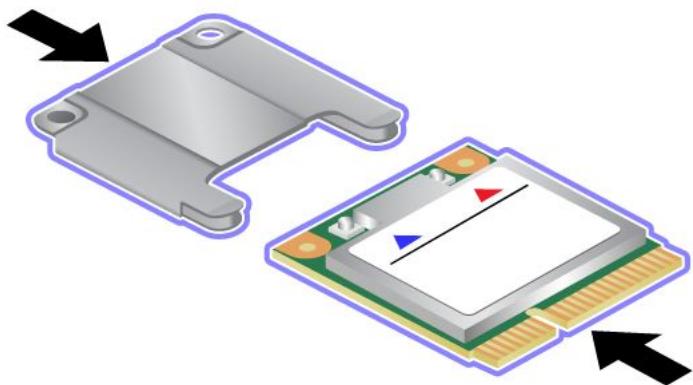

Remplacement de la carte mini-PCI Express (modèle court) pour la connexion WAN sans fil . . 72

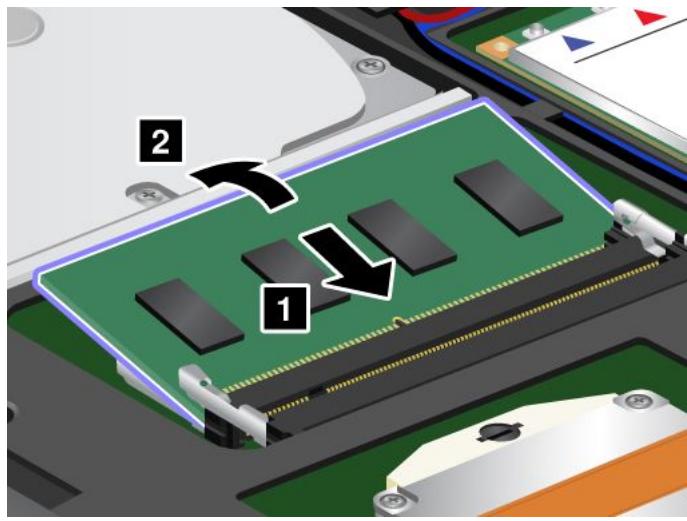

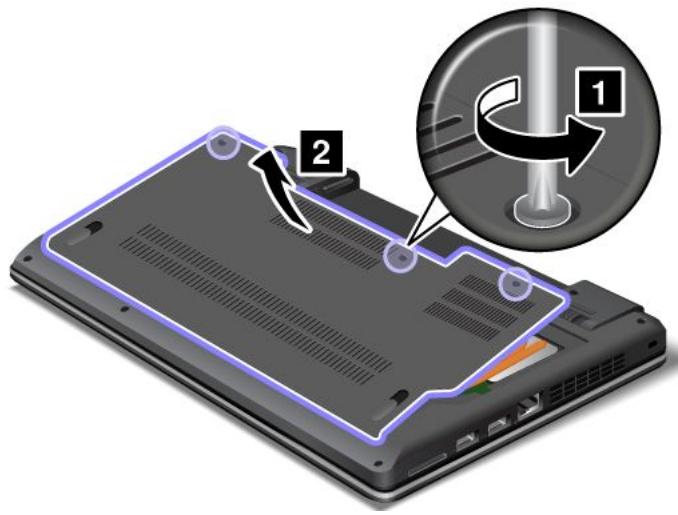

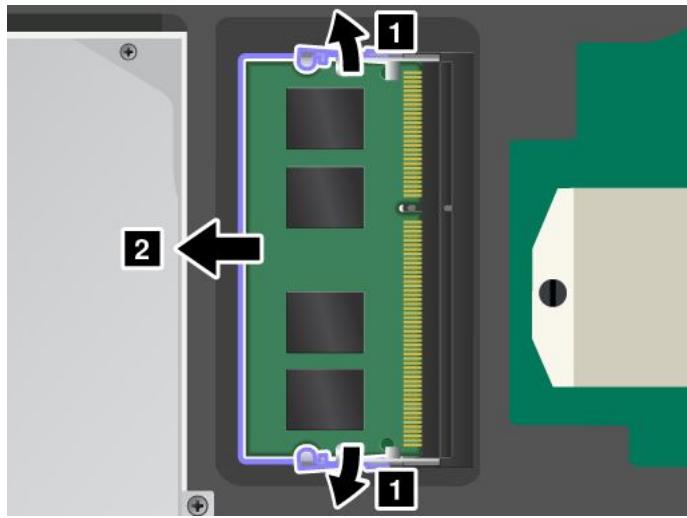

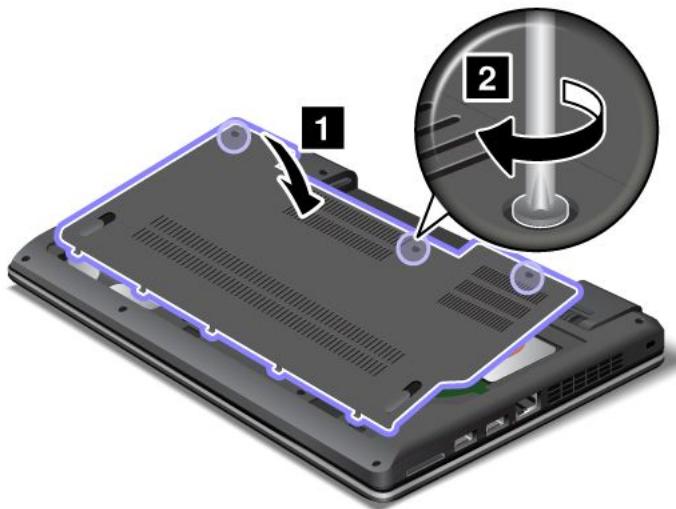

Remplacement d'un module de mémoire 75

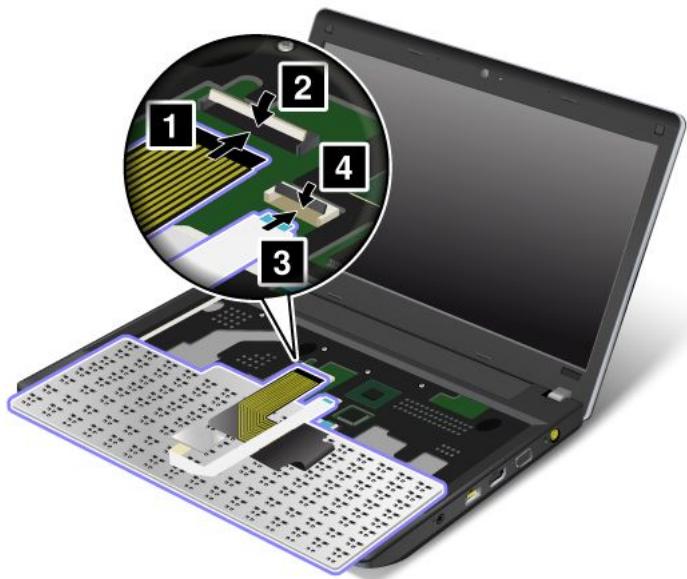

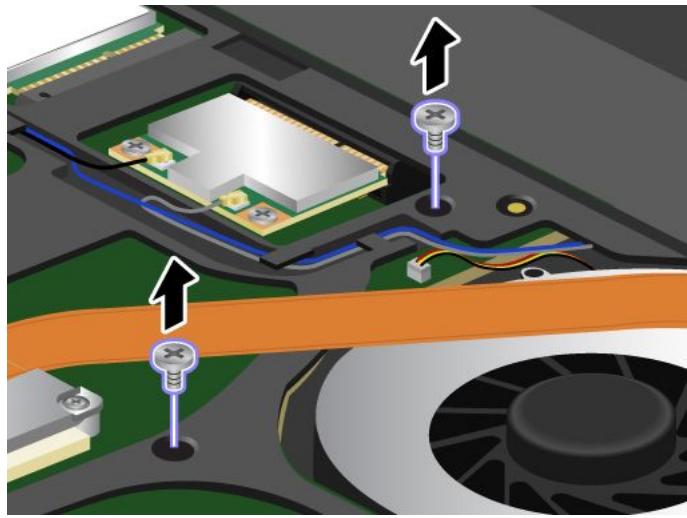

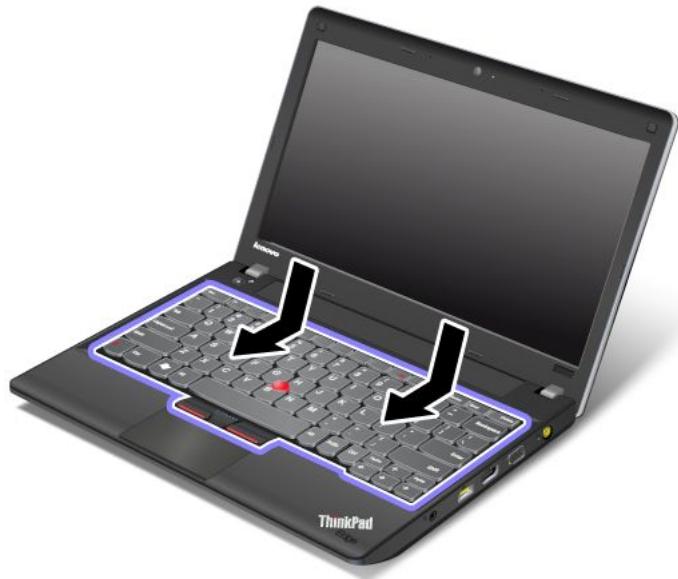

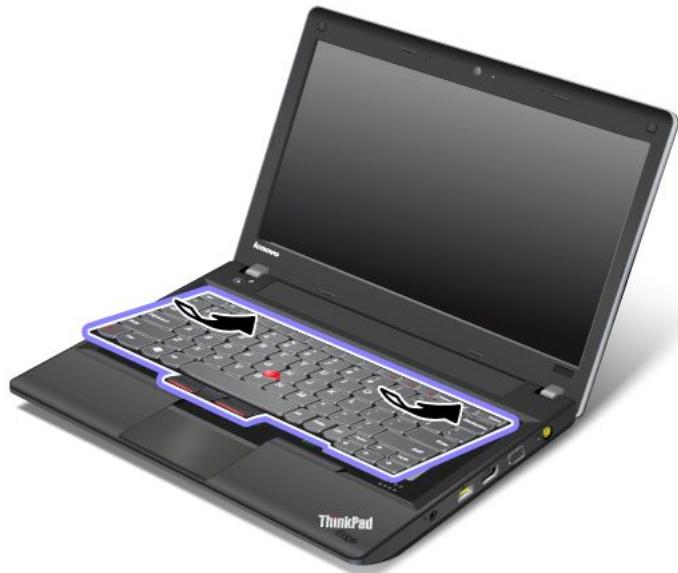

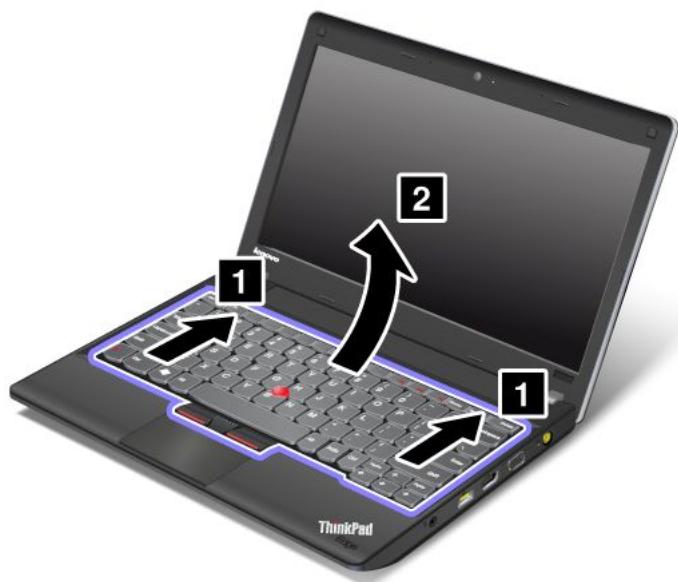

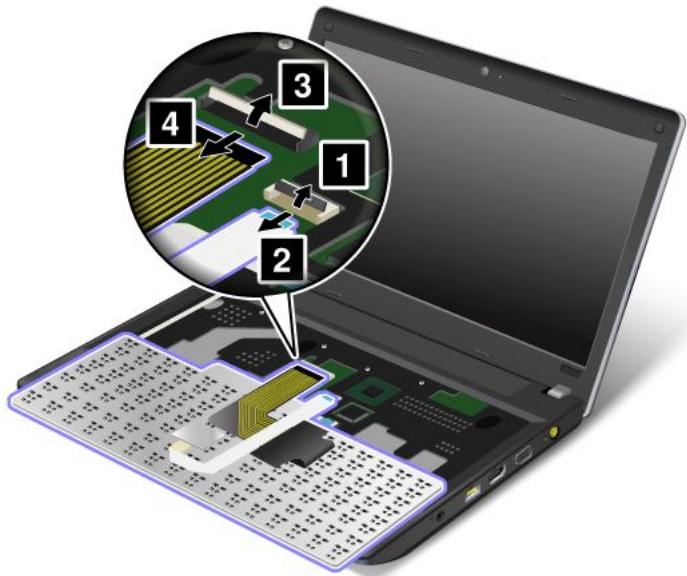

Remplacement du clavier 78

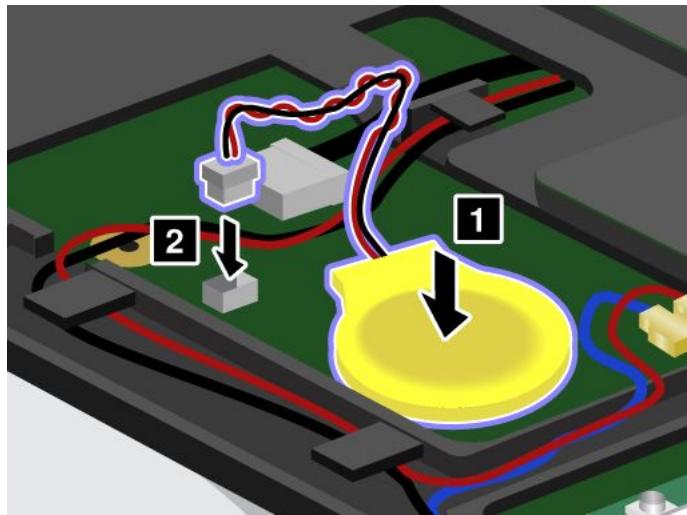

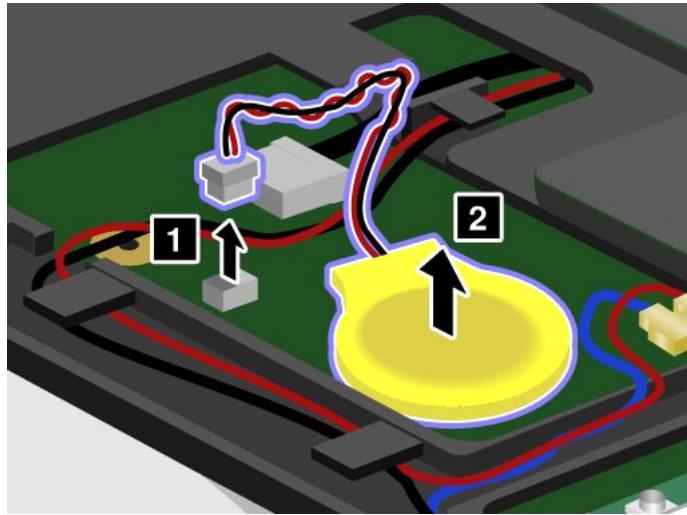

Remplacement de la batterie de secours 82

Chapitre 7. Configuration avancée . . 85

Installation d'un nouveau système d'exploitation ． 85
Avant de commencer 85
Installation du système d'exploitation Windows 7 86
Installation du système d'exploitation Windows 8 87
Installation de pilotes de périphérique 88
Installation du pilote de périhérique pour le lecteur de cartes Media Card 4 en 1 88
Installation du pilote USB 3.0 sous Windows 7 88
Installation de ThinkPad Monitor File for Windows 2000/XP/Vista/7 sous Windows 7 ． 88
Installation des autres pilotes et des logiciels sur le système d'exploitation Windows 7. 89
ThinkPad Setup 89
Menu Main 90
Menu Config. 90
Menu Date/Time 95
Menu Security 95
Menu Startup 100
Menu Restart 103
Mise à jour de l'UEFI BIOS système 103

Chapitre 8. Prévention des incidents 105

Conseils généraux pour la prévention des incidents 105
Veiller à la mise à jour des pilotes de péripérisque 106
Bienutiliservotrecordateur 107
Nettoyage du couvercle de l'ordinateur 108

Chapitre 9. Résolution des incidents informatiques 111

Diagnostic des incidents. 111

Identification et résolution des incidents. 111

Absence de reaction de l'ordinateur 111
Liquide renversé sur le clavier. 112
Messages d'erreur 113
Erreurs sans messages 117
Erreurs et signal sonore 118
Incidents liés au module de mémoire 118
Incidents liés à l'utilisation en réseau ．．．．118
Incidents liés au clavier et aux autres dispositifs de pointage. 121
Incidents liés à l'écran et aux périphériques multimédia 121
Incidents liés à la batterie et à l'alimentation. 126
Incidents liés aux unités et aux autres unités de stockage 130
Incident lie à un logiciel 130
Incidents liés aux ports et aux connecteurs. 131

Chapitre 10. Support 133

Avant de prendre contact avec Lenovo 133

Utilisation des programmes de diagnostic. 134
Site Web du support Lenovo 134
Appeler Lenovo 135
Recherche d'options ThinkPad 135

Achat de services supplémentaires 136

Annexe A. Informations réglementaires 137

Informations liées à la communication sans fil 137

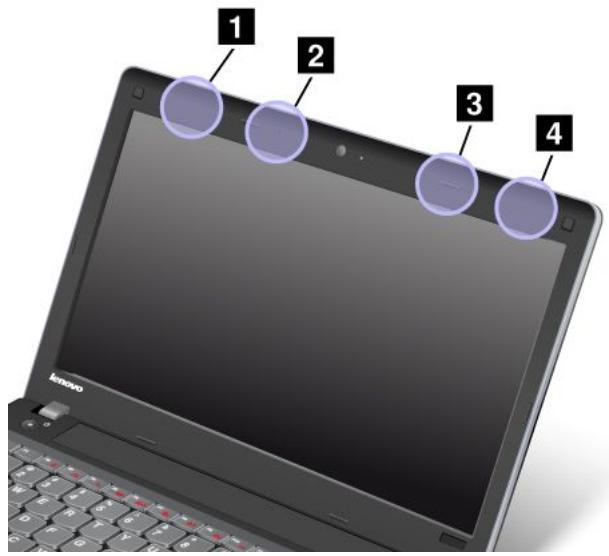

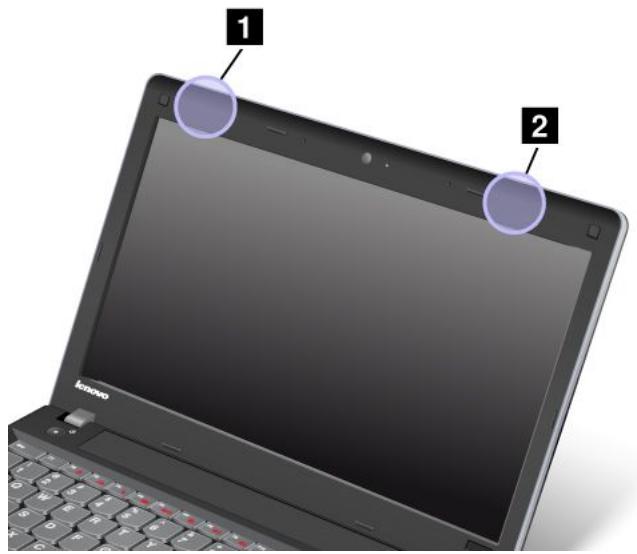

Emplacement des antennes sans fil UltraConnect 138
Localisation des notices relatives à la réglementation liée à l'utilisation des produits sans fil 139

Notice relative à la classification pour l'exportation 139

Bruits radioélectriques 139

Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis] 140

Avis de conformité à la réglementation d'Industrie Canada pour la classe B 140
Directive de l'Union europeenne relative à la conformité electromagnétique. 140
Avis de conformité à la réglementation pour la classe B (Allemagne) 141
Avis de conformité à la rigementsation pour la classe B (Corée) 141
Avis de conformité VCCI à la rigementsation pour la classe B (Japon) 141
Avis de conformité aux normes japonaises pour les produits qui se branchent sur l'alimentation principale dont l'intensité mesurée est inférieure ou égale à 20 A par phase 141
Taiwan - Informations de maintenance pour les produits Lenovo 142

Annexe B. Déclarations relatives au recyclage et aux DEEE 143

Informations DEEE importantes 143

Déclarations relatives au recyclage pour le Japon 143

Informations sur le recyclage pour le Brésil 144

Informations sur le recyclage des piles et batteries pour l'Union europeenne. 145

Informations sur le recyclage des piles et batteries pour Taiwan. 145

Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada. 145

Annexe C. Informations sur les modetes ENERGY STAR 147

Annexe D.Remarques. 149

Marques 150

Directive RoHS pour la Chine. 151

Directive RoHS pour la Turquie 151

Directive RoHS pour l'Ukraine. 151

Directive RoHS pour l'Inde 152

A litre en premier

Veillez à respecter les conseils suivants afin de tirer le meilleur parti de votre ordinateur. En cas de non respect de ces conseils, vous vous exposez à des risques de blessure ou de génie, ou entraîner un dysfonctionnement de votre ordinateur.

Protégéz-vous contre la chaleur que dégageistevr ordinateur.

Lorsque l'ordinaire est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. La température atteinte dépend de l'activité système et du niveau de charge de la batterie.

Un contact prolongé avec votre peau, même à travers des vêtements, peut provoquer des léSIONs, voir des brûlures.

• Evitez tout contact prolongé des mains, genoux ou toute autre partie du corps avec ces derniers pendant une période prolongée.
• Interrompez-vous régulièrement lors de l'utilisation du clavier en retardant vos mains du repose-mains.

Protégez-vous contre la chaleur que dégage le boitier d'alimentation.

Lorsque le boitier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur.

Un contact prolongé avec votre peu, même à travers des vêtements, risque de provoquer des brûlures.

• Ne placez pas le boîtier d'alimentation en contact avec une partie de votre corps lorsqu'il est en fonctionnement.
• Ne l'utilisez jamais pour vous rechauffer.

Protégez votre ordinateur contre l'humidité.

Afin d'eviter tout risque de chocolélectrique et de renverser du liquide sur l'ordinateur, éloignez tout récipient contenant un liquide.

Protégez et prenez soit des cables.

Ne tirez pas sur les cables pour éviter de les endommager ou de les rompre.

Achemine les câbles de communication ou les câbles du boitier d'alimentation, de la souris, du clavier, de l'imprimante ou de tout autre dispositif électronique de manière à ce qu'ils ne soient ni coincés, ni piétinés, ni soumis à des dégradations susceptibles d'alterer le fonctionnement de votre ordinateur.

Protégéz votre ordinateur et vos données lors de vos déplacements.

Avant de déplacer un ordinateur doté d'une unité de disque dur, procédez de l'une des manières suivantes et assurez-vous que l'interrupteur d'alimentation est étant ou clignote :

• Mettez l'ordinateur hors tension.
• Mettez-le en mode veille.
• Mettez-le en mode hibernation.

Cela permet d'eviter toute déterioration de l'ordinateur et toute perte de données.

Manipuez votre ordinateur avec précaution.

Ne laïsez pas tomber votre ordinateur, votre écran ou vos périphériques externes, ne les rayez pas, ne leur faites subir aucun chic ni aucune torsion et n'appuyez pas ou ne posez pas d'objet dessus.

Portez votre ordinaireur correctement.

Utilisez une mallette solide assurant une protection adequate.
- Evitez de placer l'ordinateur dans un sac ou un emballage trop serré.
- Avant de placer l'ordinateur dans une mallette de transport, vérifie qu'il est hors tension, en mode veille ou en mode hibernation. Ne place pas un ordinateur sous tension dans une mallette.

Consignes de sécurité

Remarque: Commencez par litre les consignes de sécurité.

Les consignes qui suivent vous permettent d'utiliser votre ordinateur portable en toute sécurité. Suivez et conservez toutes les instructions fournies avec votre ordinateur. Les informations de ce document ne modifiient pas les dispositions de votre contrat de vente ou de la Déclaration de Garantie Lenovo®. Pour plus d'informations, consultez la section « Informations relatives à la garantie » des documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec votre ordinateur.

La sécurité des clients est au cœur des préoccupations de Lenovo. Nos produits sont développés dans une optique de sécurité et d'efficacité. Cependant, les ordinateurs personnels sont des apparciels électroniques. Les cordons d'alimentation, les adaptateurs d'alimentation et d'autres dispositifs représentent un danger potentiel pour la sécurité et peuvent provquer des blessures ou des dommages matériels, surtout s'ils sont mal utilisés. Pour réduire ces risques, suivez les instructions accompagnant votre produit, respectez tous les avertissements figurant sur le produit ainsi que dans les instructions d'utilisation et lisez soignement les informations de ce document. Ce faisant, vous vous premunirez contre les risques et vous renforcerez la sécurité de l'environnement de travail informatique.

Remarque : Ces informations complrenn des reférences aux boîtiers d'alimentation et aux piles. Outre les ordinateurs portables, certains produits (teils que des haut-parleurs et des écrans) sont dotés de boîtiers d'alimentation externes. Si vous possédez un tel produit, ces informations sont applicables. En

outre, les ordinateurs peuvent contérer une pile interne de la taille d'unepiece de monnaie qui alimente l'horloge système même lorsque l'ordinateur est débranché. Les consignes de sécurité concernant les piles s'appliquent donc à tous les ordinateurs.

Conditions nécessitant une intervention immédiate

Un produit peut être endommagé en raison d'une mauvaise utilisation ou d'une négligence. Certains dommages matériels sont suffisamment graves pour que le produit ne doive plus être utilisé tant qu'il n'a pas fait l'objet d'une inspection et, si nécessaire, d'une réparation par un agent de maintenance/agréé.

Comme avec tout dispositif électronique, vous doivent une attention particulière au produit lors de sa mise sous tension. Dans quelques rares cas, vous pourriez remarquer une odeur, de la fumée ou des étincelles en provenance de votre produit. Il se peut également que vous entendiez des claquements, des craquements ou des sifflements. Cela peut signifier simplement qu'un composant électronique interne est tombé en panne en mode contrôle sans conséquence pour votre sécurité. Mais cela peut aussi indiquer un danger potentiel. Ne prenez pas de risques et ne tentez pas de diagnostiquer vous-même l'incident. Pour obtenir de l'assistance, contactez le service clients. Pour obtaining la liste des numérodes de téléphone du support technique en ligne, accédez au site Web suivant : http://www.lenovo.com/support/phone

Inspectez fréquement l'ordinateur et ses composants afin de détecter tout dommage, usure ou signe de danger. Si vous avez des doutes sur l'état d'un composant, n'utilise pas le produit. Prenez contact avec le centre de support ou avec le fabricant du produit pour savoir comment diagnostiquer l'incident et, si nécessaire, faites réparer le produit.

Dans l'eventualité peu probable où vous constateriez l'une des manifestations décrites ci-après, ou en cas d'accidents remettant en cause la sécurité d'utilisation, cessez d'utiliser le produit et débranchez-le de sa source d'alimentation et des lignes téléphoniques jusqu'à ce que vous ayez pu obtenir des instructions du centre de support.

• Cordons d'alimentation, prises, boîtiers d'alimentation, rallonges, dispositifs de protection contre les surtensions ou boîtiers d'alimentation fendus, cassés ou endommages.
  Signes de surchauffe, fumée, étincelles.
• Pile ou batterie endommagée (par exemple, fentes, bosses ou plis), décharge en provenance d'une pile ou d'une batterie ou accumulation de substances étrangères sur une pile.
• Craquement, sifflement, bruit sec ou odeur forte émanant du produit.
  Signs indiquant que du liquide s'est repandu sur l'ordinateur, sur le cordon d'alimentation ou sur le boitier d'alimentation ou qu'un objet est tombé sur ces éléments.
• Exposition de l'ordinateur, du cordon d'alimentation ou du boftier d'alimentation à l'eau.
• Chute du produit ou tout autre dommage.
• Fonctionnement anormal du produit alors que vous suivez le mode d'emploi.

Remarque: Si vous constatiez l'une de ces manifestations au niveau d'un produit non Lenovo (par exemple, un prolongateur), cessez de l'utiliser tant que vous n'avez pas obtenu d'instructions auprès du fabricant ou que vous n'avez pas obtenu de piece de rechange.

Consignes de sécurité

Respectez toujours les précautions ci-après pour réduire les risques de blessure ou de dommages matériels.

Maintenance et mises à niveau

Ne tentez pas de réparer un produit vous-même, à moins d'y avoir été invité par le centre de support ou la documentation. Faites uniquement appel à un prestataire de services ayant reçu l'agréement pour réparer ce produit en particulier.

Remarque : Certains composants de l'ordinateur peuvent etre mis a niveau ou replacés par le client. Les mises à niveau sont généralement appelées des options. Les composants de rechange dont I'installation par le client est approuvée sont appelés des unités replacables par I'utilisateur, ou CRU. Lenovo fournit une documentation qui contient des instructions indiquant dans quels cas le client peut installer des options ou replacer des CRU. Vousdezuite scrupuleusement toutes les instructions lorsque vous installez ou remplacez des composants. L'etat hors tension d'un indicateur d'alimentation ne signifie pas obligatoirement que les niveaux de tension à l'intérieur d'un produit sont tous à zéro. Avant de retirer le couvercle d'un produit équipé d'un cordon d'alimentation, vérifie always qu'il est hors tension et débranché de toute source d'alimentation. Si vous avez des questions ou des doutes, adressez-vous au centre de support.

Bien qu'il n'y ait plus de piece en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les averissements suivants sont requis pour votre sécurité.

ATTENTION : Composants amovibles dangereux. N'approchez pas vos doigs ou toute autre partie du corps de l'appareil.

ATTENTION :

Avant de remplacer une unité replacable par l'utiliseur, mettez l'ordinateur hors tension et patientez 3 à 5 minutes pour permettre le refroidissement de la machine, avant d'ouvrir le carter.

Cordons et boîtiers d'alimentation

N'utilisez que les cordons et les blocs d'alimentation fournis par le fabricant du produit.

Les cordons d'alimentation doivent être conformes aux normes de sécurité. En Allemagne, ils doivent être de type H05VV-F, 3G, 0,75 mm² ou de section supérieure. Dans les autres pays, utilisez les types de cordon appropriés.

N'enroulez jamais un cordon d'alimentation autour du boîtier d'alimentation ou de tout autre object. Une telle contrainte risque d'effilocher, de fissurer ou de plisser le cordon Cela peut représentier un danger pour la sécurité.

Disposez les cordons d'alimentation de manière à ce qu'ils ne soient pas piétinés, ni coincés.

Evitez d'exposer le cordon et les boîtiers d'alimentation à des liquides. Ainsi, ne laissez pas le cordon ou le boîtier d'alimentation à proximé d'éviers, de bassines, de toilettes ou sur des sols nettoyés avec des détergents liquides. Les liquides risquent de provoquer des court-circuits,URT si le cordon ou boîtier d'alimentation a été soumis à des contraintes résultat d'une mauvaise utilisation. Les liquides peuvent également entraîner une corrosion progressive des terminaisons du cordon d'alimentation ou des connecteurs susceptible de provoquer une surchauffe.

Branchez toujours les cordons d'alimentation et les câbles d'interface dans le bon ordre et assurez-vous que tous leurs connecteurs sont bien enforcés et fixés dans les prises.

N'utilisez pas de boîtiers d'alimentation représentant des signes de corrosion sur les broches d'entrée C.A. ou des signes de surchauffe (déformation du plastique, par exemple) sur les broches d'entrée C.A. ou à tout autre endroit.

N'utilisez pas de cordon d'alimentation qui semble endommagé ou dont les broches montrent des signes de corrosion ou de surchauffe.

Prolongateurs et disposits connexes

Assurez-vous que les prolongateurs, les dispositifs de protection contre les surtensions, les blocs d'alimentation de secours et les multiprises que vous utilisez ont des caractéristiques de tension correspondant aux besoinés électriques du produit. Ne surchargez jamais ces dispositifs. Si vous utilisez des multiprises, la charge ne doit pas dépasser la tension d'entrée. Adressez-vous à un électricien pour plus de détails ou si vous avez des questions concernant les charges de courant, les besoinons en alimentation et les tensions d'entrée.

Fiches électriques et prises de courants

DANGER

Si une prise de courant destinée au matériel de votre ordinateur semble être endommagée ou corrodede, ne l'utilisez pas et attendez qu'elle soit replacee par un electricien qualifié.

Ne tordez pas ou ne modifiez pas une fiche électrique. Si une fiche est endommagée, prenez contact avec le fabricant pour la remplacer.

Ne partagez pas une prise électrique avec d'autres apparciels domestiques ou professionnels consommant une grande quantité d'électricité, car une tension instable risquérait d'endommager votre ordinateur, vos données ou les périhériques connectés.

Certain produits sont équipés d'une fiche à trois broches. Cette fiche s'adapte uniquement à une prise de courant mise à la terre. Il s'agit d'un dispositif de sécurité. Ne le désacteve pas en tentant d'inserer la fiche dans une prise non reliée à la terre. Si vous ne pouze pas enforcer la fiche dans la prise, demandez à un electricien de vous fournir un adaptateur de prise approvoué ou de replacer la prise par une autre prise prenant en charge ce dispositif de sécurité. Ne surchargez jamais une prise de courant. La charge totale du système ne doit pas dépasser 80 pour cent de la tension du circuit de derivation. Adressez-vous à un electricien pour plus de détails ou si vous avez des questions concernant les charges de courant et les tensions des circuits de derivation.

Assurez-vous que la prise de courant utilise est correctement câblée, facilement accessible et placée à proximé du matériel. Ne tendez pas complètement les cordons d'alimentation pour éviter toute contrainte.

Assurez-vous que la prise électrique délivre une tension et un courant adaptés au produit que vous installez.

Branchez et débranchez avec précaution le matériel de la prise de courant.

Boitier d'alimentation

DANGER

Ne retirez jamais le cache d'un bloc d'alimentation ou d'un autre composant portant l'étiquette suivante.

Les composants portant cette étiquette contiennent une tension, un courant électrique et des niveaux d'énergie dangereux. Aucune piece ne peut être remplaçée à l'intérieur de ces composants. Si vous pensez qu'un de ces composants présente un problème, contactez un technicien de maintenance.

Péripériques externes

ATTENTION :

Ne branche ou ne débranche pas de câbles de périphérique externe autres que des cables USB et 1394 quand l'ordinateur est sous tension, car vous risqueriez de l'endommager. Afin d'éviter d'endommager les périhériques connectés, patientez au moins cinq secondes après la mise hors tension de l'ordinateur pour débrancher les périhériques externes.

Remarque générale sur la batterie

DANGER

Tous les PC Lenovo contennent une pile format bouton non rechargeable destinée à alimenter l'horloge système. En outre, de nombreux ordinateurs portables utilisent un bloc de batteries rechargeable destiné à alimenter le système lorsqu'il est utilisé en mode portable. La compatibilité des piles fournies par Lenovo en vue d'être utilisées avec votre produit a été testée. Ces piles doivent être uniquement replacées par des composants agrésés.

Ne tentez jamais d'ouvrir ou de réparer une batterie. Ne broyez pas, ne percez pas et n'incinérez pas les piles ou les batteries et ne provoquez pas de court-circuit sur les contacts en métal. N'exposez pas la pile ou la batterie à l'eau ou à tout autre liquide. Rechargez uniquement le bloc de batteries en vous conformant strictement aux instructions fournies dans la documentation du produit.

Un mauvais traitement ou une mauvaise utilisation risque d'entrainer une surchauffe de la pile pouvant se traduire par une « émission » de gaz ou de flammes émanant du bloc de piles ou de la pile cellulaire. Si votre batterie est endommagée ou si vous remarquez qu'elle se décharge ou que des matérielux étrangers s'accumulent sur les plombs d'accus, arrêtez de l'utiliser et adressez-vous au fabricant pour la replacer.

Les batteries peuvent se dégrader en cas de non'utilisation prolongée. Le fait de laisser certaines batteries rechargeables (telles que les batteries au lithium-ion) déchargées et inutilisées pendant une période prolongée peut accroître les risques de court-circuit de la batterie, réduire sa durée de vie etmettre en danger la sécurité. Ne laisser pas les batteries au lithium-ion rechargeables complètement déchargées et ne les stockez pas dans cet état.

Consigne relative à la batterie rechargeable

DANGER

Ne tentez pas de démonter le bloc de batteries. Cela pourrait entrainer une explosion ou une fuite de liquide de la batterie. Une batterie autre que cette spécifiée par Lenovo, ou une batterie démontée ou modifiée ne sera pas couverte par la garantie.

Si le bloc de batteries rechargeables n'est pas correctement placé, il existe un risque d'explosion. Le bloc de batteries contient, en petite quantité, des substances toxiques. Afin d'éviter tout accident :

• Ne remplacez la batterie que par une batterie du type recommendé par Lenovo.
• N'exposez pas la batterie au feu.
• Ne l'exposez pas à l'eau.
• Ne tentez pas de la démonter.
• Ne la mettez pas en court-circuit.
• Gardez-la hors de portée des enfants.
• Ne la faites pas tomber.

Ne la jetez pas à la poubelle ou à la décharge. Pour sa mise au rebut, reportez-vous à la réglementation en vigueur.

La batterie doit etre stocke a temperature ambiente, chagea a environ 30 a 50 % de sa capacite. Il est conseilé de recharger la batterie environ une fois par an pour éviter qu'elle ne se décharge trop.

Pile au lithium

DANGER

Risque d'explosion en cas de remplacement incorrect de la pile.

Remplacez la pile cellulaire au lithium usagée par une pile de type identique ou de type équivalent selon les recommendations du fabricant. La pile contient du lithium et peut exposer en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.

Ne pas :

• la jeter à l'eau
• l'exposer à une température supérieure à 100^
• searcher à la réparer ou à la démonter

Ne pasmettre la pile à la poubelle. Pour la mise au rebut, se reporter à la reglementation en vigueur.

Les déclarations qui suivent s'appliquent aux utilisateurs de l'état de Californie, aux Etats-Unis.

Informations relatives au perchlorate pour la Californie :

Les produits contenant des piles boutons au lithium (dioxide de manganèse) peuvent containir du perchlorate.

Produits à base de perchlorate - des consignes de manipulation spéciales peuvent s'appliquer. Voir www.dtsc.ca.gov/hazardouswaste/perchlorate

Chaleur et ventilation des produits

DANGER

Les ordinateurs, adaptateurs secteur et de nombreux accessoires peuvent générer de la chaleur lorsqu'ils sont sous tension et lorsque les batteries sont en charge. Les ordinateurs portables peuvent émettre une quantité importante de chaleur en raison de leur taille compacte. Respectez toujours ces précautions de base :

• Lorsque l'ordinaire est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. Evitez de laisser vos mains, vos genoux ou toute autre partie de votre corps en contact prolongé avec une zone chaude de l'ordinaire. Lorsque vous utilisez le clavier, évitez de laisser trop longtemps vos mains sur le repose-mains. Notre ordinaire dégage de la chaleur en mode de fonctionnement normal. La quantité de chaleur dépend de l'activité du système et du niveau de charge de la batterie. Un contact prolongé avec votre peu, même à travers des vêtements, peut provoquer des léSIONs, voire des brûlures. Il est donc recommandé de cesser régulièrement d'utiliser le clavier en ne laissant plus vos mains sur le repose-mains et de ne pas utiliser le clavier pendant des périodes trop prolongées.
• Ne faites pas fonctionner toute ordinaire et ne chargez pas la pile à proximé de matériaux inflammables ou dans des environnementés explosifs.
• Notre produit est équipé d'ouvertures de ventilation, de ventilateurs et/ou de dissipateurs thermiques à des fins de sécurité, de comport et de fiabilité de fonctionnement. Vous risquez de bloquer ces dispositifs par inadvertance si vous placez le produit sur un lit, un canapé, un tapis ou toute autre surfaceSouple.Vous ne devez jamais bloquer,couvrir ou désactiver ces disposits.
• Lorsque le boîtier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur. Ne le mettez pas en contact avec une partie de votre corps lorsque vous l'utilise. Ne l'utilise jamais pour vous réchauffer. Un contact prolongé avec votre peu, même à travers des vêtements, risque de provoquer des brûlures.

Respectez toujours les précautions suivantes pour assurer votre sécurité :

Lorsque l'ordinaire est branché, ne retirez jamais le carter.
- Vérifiez régulièrement l'extérieur de l'ordinateur pour rechercher les événuelles accumulations de poussière.
- Retirez la poussière qui se trouve dans les ventilateurs ou les trous du panneau frontal. Si vous travailliez dans un environnement poussièreux ou pres d'un lieu de passage important, nettoyez plus souvent votre ordinateur.
- N'obstruez pas les grilles de ventilation.
- Afin d'éviter tout risque de surchauffe, n'utilise pas l'ordinateur dans un meuble.
- La température de l'air circulant dans l'ordinateur ne doit pas dépasser 35^ .

Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peutprésenter un danger.

Pour éviter tout risque de chocolélectrique :

• Evitez d'utiliser votre ordinateur pendant un rouge.
• Ne manipulez aucun cable et n'effectuez aucune opération d'installation, d'entretien ou de reconfiguration de ce produit au cours d'un orage.
• Branchez tous les cordons d'alimentation sur un socle de prise de courant correctement cable et mis à la terre.
• Branchez sur des socles de prise de courant correctement câblés tout équipement connecté à ce produit.
• Lorsque cela est possible, n'utilise qu'une seule main pour brancher ou débrancher les cables d'interface.
• Ne mettez jamais un équipement sous tension en cas d'incendie ou d'inondation, ou en presence de dommages matériels.
• Avant de retireur le carter de l'unité, débranchez les cordons d'alimentation, le bloc de batteries et tous les cables (sauf instruction contraire mentionnée dans les procédures d'installation et de configuration).
• N'utilise pas votre ordinateur avant d'avoir correctement mis en place tous les boîtiers des composants internes. N'utilise jamais l'ordinateur lorsque les composants et les circuits ne sont pas protégés.

DANGER

Lorsque vous installez, que vous déplacez, ou que vous manipuez leprésent produit ou les péripériques qui lui sont raccordés, reportez-vous aux instructions ci-dessous pour brancher et débrancher les différents cordons.

Connexion :

1. Mettez les unités hors tension.
2. Commencez par brancher tous les cordons sur les unités.
3. Branchez les câbles d'interface sur des connecteurs.
4. Branchez les cordons d'alimentation sur des prises.
5. Mettez les unités sous tension.

Déconnexion :

1. Mettez les unités hors tension.
2. Debranche les cordons d'alimentation des prises.
3. Debranchez les cables d'interface des connecteurs.
4. Débranche tous les câbles des unités.

Le cordon d'alimentation doit être débranché de la prise murale ou de sa prise avant de procédé à l'installation des autres cables électriques connectés à l'ordinateur.

Il ne doit être rebranché à la prise de courant murale ou à sa prise qu'une fois tous les autres cables électriques connectés à l'ordinateur.

Ecran à cristaux liquides (LCD)

ATTENTION :

L'écran à cristaux liquides est en verre. Suite à une manipulation incorrecte ou à une chute de l'ordinateur, il pourrait se briser et le fluide qu'il contient pourrait s'en échapper. En cas de contact accidentel de ce fluide avec les yeux ou les mains, lavez immédiatement les parties exposées à grande eau pendant au moins quinze minutes. Si des troubles apparaissent, consultez un médecin.

Remarque : Pour des produits dotés de lampes fluorescentes contenant du mercure (par exemple, non DEL), la lampe fluorescente de l'écran à cristaux liquides (LCD) contient du mercure ; procédez à la mise au rebut conformément à la réglementation en vigueur dans votre pays.

Utilisation de casques et d'écouteurs

Si vous ordinateur est équipé à la fois d'un connecteur pour casque et d'un connecteur de sortie audio, utilisez toujours le connecteur pour casque pour les casques (également appelés micro-casques) ou les écouteurs.

ATTENTION :

Une pression sonore excessive dans les casques ou les oreillettes peut entrainer une perte de l'audition. En reglant le volume au maximum, la tension de sortie dans le casque ou l'oreillette et le niveau de pression sonore augmentent. Afin de protégger votre audition, réglez l'égaliser à un niveau approprié.

L'utilisation prolongée d'un casque ou d'écouteurs à un volume élevé peut se révêler nocif si le débit du casque ou des écouteurs n'est pas conforme aux specifications de la norme EN 50332-2. Le connecteur de sortie casque de votre ordinateur est conforme au sous-alinéa 7 de la norme NF EN 50332-2. Ces specifications limitent la tension maximale de sortie efficace de la bande large de l'ordinateur à 150mV . Pour vous protégger contre toute perte auditive, assurez-vous que les casques ou les écouteurs que vous utilisez sont également conformes aux specifications de la norme NF EN 50332-2 (alinéa 7 des limites) concernant le voltage de bande large de 75mV . Toute utilisation de casques non conformes aux specifications de la norme NF EN 50332-2 peut se révêler dangereuse en raison des niveaux excessifs de pression acoustique.

Si vous ordinateur Lenovo est livré avec un casque ou des écouteurs, l'association de ces dispositifs à l'ordinateur respecte les spécifications de la norme NF EN 50332-1. Si vous utilisez d'autres casques ou écouteurs, assurez-vous qu'ils sont conformes aux spécifications de la norme NF EN 50332-1 (clause 6.5 relative aux valeurs de limitation). Toute'utilisation de casques non conformes aux spécifications de la norme NF EN 50332-1 peut se révélé dangereuse en raison des niveaux excessifs de pression acoustique.

Autres consignes de sécurité

DANGER

Les sacs en plastique peuvent etre dangereux. Tenez-les a l'ecart des bébés et des enfants afin d'eviter tout risque de suffocation.

Consignes destinées aux utilisateurs d'ordinateurs personnels (tabletes)

Consignes de sécurité destinées à l'Australie

DANGER

Ne branche pas la ligne téléphonique lorsque vous etes en mode Tablette graphique.

Consignes à l'attention des utilisateurs aux Etats-Unis

De nombreux ordinateurs personnels et accessoires comportant des cordons, des câbles ou des fils, tels que les cordons d'alimentation ou les câbles qui permettent de brancher l'accessoire sur l'ordinateur personnel. Si leprésent produit contient de tels éléments, prenez compte de l'advertissement suivant :

AVERTISSEMENT : Tout contact avec le cable de ce produit ou avec les cables des accessoires vendus avec ce produit peuvent vous exposer au plomb, produit chimique reconnu par l'etat de Californie comme pouvant entraîner des cancers et des anomalies congénitales ou d'autres dommages liés à la reproduction. Lavez-vous les mains après toute manipulation.

Conserveces instructions.

Chapitre 1. Présentation du produit

Ce chapitre fournit des informations sur les emplacements des connecteurs, la localisation des étiquettes importantes relatives au produit, les fonctions de l'ordinateur, les caractéristiques, l'environnement d'exploitation et les programmes ThinkVantage® préinstallés.

Elle est composée des rubriques suivantes :

• « Localisation des commandes, des connecteurs et des voyants de l'ordinateur » à la page 1
• « Localisation des informations importantes relatives au produit » à la page 8
• « Fonctions » à la page 10
• « Spécifications » à la page 11
• « Environnement d'exploitation » à la page 12
• « Programmes Lenovo » à la page 12

Localisation des commandes, des connecteurs et des voyants de l'ordinateur

Cette rubrique présente les options matérielles de votre ordinateur pour vous donner les informations de base nécessaires pour commencer à utiliser l'ordinateur.

Vue avant

Figure 1. Vue avant du ThinkPad Edge E330 et E335

1 Microphones intégrés	2 Caméra intégrée
3 Voyant d'état du système (logo lumineux ThinkPad®)	4 Dispositif de pointage TrackPoint®
5 Boutons TrackPoint	6 Pavé tactile
7 Interrupteur d'alimentation

1 Microphones intégrés

Lorsqu'ils sont utilisés avec un programme apte à gérer les fonctions audio, les micros intégrés enregistrrent le son et la voix.

2 Caméra intégrée

Cerains modles disposent d'une camera integree. La camera yous permet de prendre des photos ou detenir une video confrence. Pour plus d'informations, voir « Utilisation de la camera integree » à la page 40.

3 Voyant d'etat du système (logo lumineux ThinkPad)

Le logo lumineux ThinkPad sur le repose-mains fonctionne comme un voyant d'etat du système. Notre ordinateur est équipé de plusieurs voyants d'etat. Pour plus d'informations sur l'emplacement et la signification de chaque voyant, voir « Voyants d'etat du système » à la page 6.

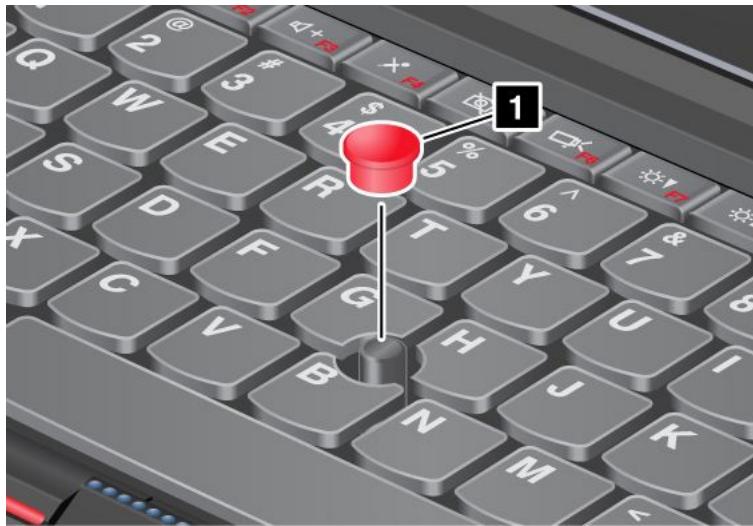

Dispositif de pointage UltraNav®

4 Dispositif de pointage
5 Boutons TrackPoint
6 Pavé tactile

Le clavier contient le dispositif de pointage unique UltraNav de Lenovo. Dans un meme processus, il est possible de pointer, de selectionner et de déplacer la souris sans quitter la position de frappe. Pour plus d'informations, voir « Utilisation du dispositif de pointage du curseur UltraNav » à la page 23.

7 Interrupteur d'alimentation

L'interrupteur d'alimentation permet demettre l'ordinateur sous tension.

Pour éteindre l'ordinateur, utilisez les options d'arrêt du menu Demarrer sur le système d'exploitation Windows® 7. Sous Windows 8 : déplacez le curseur dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Alimentation → Arrête.

Si l'ordinateur ne répond plus et si vous ne pouvez pas lemettre hors tension, appuyez sur l'interrupteur d'alimentation pendant au moins quatre secondes. Si l'incident persiste, retirez le boîtier d'alimentation et la batterie pour réinitialiser l'ordinateur.

Vouss pouvez également programmer l'interrupteur d'alimentation pour arreter l'ordinateur ou lemettre en mode veille ou hibernation lorsque vous appuyez sur ce bouton. Pour ce faire, vousdez modifier les parametes du mode de gestion de l'alimentation. Pour acceder aux parametes du mode de gestion de l'alimentation,procedez comme suit:

• Sous Windows 7 : lancez le programme Power Manager, puis cliquez sur l'onglet Mode de gestion de l'alimentation. Pour savoir comment lancer le programme Power Manager, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 12.
• Sous Windows 8 : cliquez sur l'icone d'etat de la batterie dans la zone de notification Windows, puis cliquez sur Autres options d'alimentation Choiser l'action des boutons d'alimentation.

Vue du côté droit

Figure 2. Vue du côté droit du ThinkPad Edge E330 et E335

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

1 Prise audio multifonction	2 Connecteur Always On USB
3 Port HDMI	4 Connecteur VGA (Video graphics array)
5 Prise d'alimentation

1 Prise audio multifonction

Pour écouter le son provenant de votre ordinateur, branchez un casque équipé d'une prise 4 pôles de 3,5 mm sur la prise audio multifonction.

Remarques :

• Si vous utilisez un casque doté d'un commutateur de fonction, par exemple, le casque d'un apparil numérique mobile de type iPhone, n'activez pas ce commutateur pendant que vous utilisez le casque. Dans le cas contraire, le micro associé au casque sera désactivé et les microphones intégrés à l'ordinateur seront actifs à sa place.
• La prise audio multifonction ne prend pas en charge les micros conventionnels. Pour plus d'informations, voir « Utilisation des dispositifs audio » à la page 39.

2 Connecteur Always On USB

Par défaut, le connecteur Always On USB vous permet de charger certains appareils numériques mobiles et des smartphones lorsque votre ordinateur est en mode veille ou hibernation.

Si vous souhaitez charger ces périphériques lorsque votre ordinateur est hors tension, procédez comme suit :

1. Branchez l'ordinateur à une alimentation en courant alternatif.

2. Accédez à ThinkPad Setup et activez Always On USB Charge in off mode. Pour plus d'informations, voir « Menu Config » à la page 90.

3. Effectuez l'une des opérations suivantes :

4. Sous Windows 7 : lancez le programme Power Manager et cliquez sur l'onglet Paramètres d'alimentation globaux. Puis, cochez la case Activer Always On USB.

5. Sous Windows 8: appuyez sur la touche Windows pour revenir à l'écran d'accueil. Cliquez sur Lenovo Settings Power. Cochez la case Activer lorsque l'ordinateur est hors tension.

3 Port HDMI

Viete ordinateur prend en charge le port HDMI (high-definition multimedia interface), une interface audio/vidéo numérique, qui vous permit de vous connecter à un périhérique audio numérique compatible ou à un écran video tel qu'un HDTV.

4 Connecteur VGA (Video graphics array)

Branchez un écran ou un projecteur VGA compatible sur votre ordinateur pour afficher la sortie de l'ordinateur.

5 Prise d'alimentation

Branchez le boîtier d'alimentation sur la prise d'alimentation de l'ordinateur afin de lui fournir de l'électricité et de charger la batterie.

Unvoyant à la gauche du port indique le statut de l'alimentation. Lorsque le boitier d'alimentation est branché,levoyant est allumé.

Vue du côté gauche

Figure 3. Vue du côté gauche du ThinkPad Edge E330 et E335

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

1 Emplacement du dispositif de sécurité	2 Grilles de ventilation (gauche)
3 Port Ethernet	4 Connecteurs USB 3.0
5 Logement pour lecteur de carte mémoire

1 Emplacement du dispositif de sécurité

Achetez un verrou avec cable de sécurité qui adapte le dispositif de sécurité pour verrouiller votre ordinateur à un objet fixe pour protégger libre ou rite.

2 Grilles de ventilation (gauche)

Le ventilateur et les grilles internes permettent à l'air de circuler dans l'ordinateur et de refroidir le processeur central.

Remarque : Pour ne pas gérer la ventilation, veilles à ne placer aucun objet devant le ventilateur.

3 Port Ethernet

Connectez l'ordinateur à un réseau local à l'aide du connecteur Ethernet.

DANGER

Pour éviter tout risque d'électrocution, ne branche pas le cable téléphonique sur le connecteur Ethernet. Vous ne pouvez brancher qu'un cable Ethernet sur ce connecteur.

Deux voyants, situés en bas, à droite et à gauche du connecteur, indiquent l'état de la connexion réseau. Lorsque votre ordinateur est connecté à un réseau local et qu'une session réseau est disponible, la lumière verte duvoyant situé en bas à gauche est fixe. Pendant la transmission de données, la luzère jaune duvoyant situé en bas à droite clignote.

4 Connecteurs USB 3.0

Les ports USB 3.0 permettent de connecter des péripériques compatibles avec une interface USB, telles qu'une imprimante USB ou un apparéil photo numérique.

Remarque : Lorsque vous branchez un cable USB sur le connecteur, voirlez à orienter la marque USB vers le haut. Sinon, vous risquez d'endommager le port.

5 Logement pour lecteur de carte mémoire

En fonction du modele,voire ordinateur peut disposer d'un logement pour lecteur de carte mémoire. Pour plus d'informations sur les cartes prises en charge,voir « Utilisation d'une carte Flash Media » à la page 41.

Vue du dessous

Figure 4. Vue du dessous du ThinkPad Edge E330 et E335

Remarque : Il est possible que la vue du dessous de votre ordinateur soit légèrement différente de l'illustration ci-dessus.

1 Logement pour carte SIM	2 Logement pour carte mini-PCI Express pour réseau étendu sans fil ou unité SSD mSATA
3 Batterie	4 Logement pour carte mini-PCI Express pour réseau local sans fil
5 Logement pour mémoire supplémentaire	6 Unité de disque dur ou unité SSD

1 Logement pour carte SIM

Si vous ordinateur est doté d'une fonction de réseau étendu sans fil, il peut avoir besoin d'une carte SIM (Subscriber Identification Module) pour étabir des connexions de réseau étendu sans fil. Suivant les pays, la carte SIM peut déjà être installée dans le logement prévu à cet effet.

2 Logement pour carte mini-PCI Express pour réseau étendu sans fil ou unité SSD mSATA

Votre ordinateur peut etre dot e'une carte pour reseau etendu sans fil (WAN) dans le logement pour carte mini-PCI Express pour les connexions reseau etendu sans fil.

Pour certains modèles, une unité SSD mSATA peut être installée au lieu de la carte pour réseau étendu sans fil intégrée pour le stockage des données.

3 Batterie

Utilisez votre ordinateur avec la batterie à chaque fois que l'alimentation électrique est coupée.

VoussouvezutiliserleprogrammePowerManager pourajusterlesparametresd'alimentationenfonctiondevosbesoins.Pourplusd'informations,consultezle systemede'aide duprogrammePowerManager.

4 Logement pour carte mini-PCI Express pour réseau local sans fil

Votre ordinateur peut etre dotd'une carte pour reseau local sans fil (LAN) dans le logement pour carte mini-PCI Express pour que vous puissiez etabrir des connexions etendues sans fil.

5 Logement pour mémoire supplémentaire

Vouss pouvez augmenter la capacité de mémoire de votre ordinateur en installing un module de mémoire dans l'emplacement de mémoire supplémentaire. Ces modules de mémoire sont disponibles en option auprès de Lenovo.

6 Unité de disque dur

Votre ordinateur peut répondre à toutes les demandes de stockage en raison de sa grande capacité et de la facilité avec laquelle vous pouvez la faire évoluer.

Remarque : La partition de maintenance masquée réduit l'espace disponible sur l'unité de disque dur.

Voyants d'etat

Les voyants d'etat indiquent l'etat actuel de l'ordinateur.

Voyants d'etat du système

Le point lumineux du logo ThinkPad situé sur la partie externe du couvercle de votre ordinateur et sur le repose-mains est un voyant d'etat du système.

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

Le comportement du voyant lumineux se traduit comme suit :

• Rouge: L'ordinateur est allumé (en mode normal).
• Rouge clignotant rapidement: L'ordinateur passe en mode veille ou hibernation.
• Rouge clignotant lentement : L'ordinateur est en mode veille.
• Eteint: L'ordinateur est eteint ou en mode hibernation.

Voyant d'etat de l'alimentation

Votre ordinateur a unvoyant qui indique le statut de l'alimentation.

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

Le comportement duvoyant lumineux se traduit comme suit :

• Vert : Le boîtier d'alimentation est connecté.
• Eteint: Le boîtier d'alimentation n'est pas connecté.

Voyants à l'écran

Voyant Caps Lock

Appuyez sur la touche de verrouillage pour permettre au mode de verrouillage d'entrée tous les caractères alphabétiques (A-Z) en majuscules directement.

Appuyez sur la touche F9 pour activer ou désactiver les fonctions sans fil. Vous pouvez modifier rapidement l' état de l'alimentation de chaque dispositif de la liste. Pour plus d'informations sur les fonctions sans fil, reportez-vous à la section « Connexions sans fil » à la page 32.

Localisation des informations importantes relatives au produit

Cette section contient des informations permettant d'identifier le type de machine et l'étiquette de modèle, l'étiquette d'identification FCC et d'homologation IC et l'étiquette du certificat d'authenticité (Microsoft® Certificate of Authenticity - (COA)).

Type de machine et étiquette de modele

Une étiquette indiquant le type et le modele est apposée sur votre ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier votre ordinateur et de vous proposer un service plus rapide.

Le type de machine et le modele d'ordinateur sont indiqués sur l'étiquette comme illustré ci-dessous :

Etiquette d'identification FCC et numéro de certification IC

Aucun numéro d'identification FCC ou d'homologation IC de la carte mini-PCI Express n'est indiqué sur le boîtier de votre ordinateur. L'étiquette d'identification FCC et du numéro de certification IC est apposée sur la carte qui est installée dans l'emplissement pour carte mini-PCI Express de votre ordinateur.

Si vous doivent restorer la carte réseau local sans fil pour la répacker ou la remplaçer, suivez la procédure indiquée dans la section « Remplacement de la carte mini-PCI Express pour la connexion LAN sans fil » à la page 69.

Si vous avez achete un ordinateur avec réseau etendu sans fil, la carte mini-PCI Express pour réseau etendu sans fil est préinstallée en usine. Si vous nevez retirer cette carte pour la réparer ou la remplacer, suivez la procédure indiquée dans la section « Remplacement de la carte mini-PCI Express (modèle court) pour la connexion WAN sans fil » à la page 72.

Remarque : Seules les cartes de réseau etendu ou local sans fil agrés par Lenovo sont autorisées à être utilisées sur votre ordinateur. Si vous installez une carte mini-PCI Express non autorisée qui n'est pas homologuee pour votre ordinateur, l'ordinateur ne demarrera pas, mais il affichera un message d'erreur et émettra des signaux sonores.

Etiquette du certificat d'authenticité

L'étiquette du certificat d'authenticité est fournie pour le système d'exploitation préinstallé. L'identificateur (ID) et les principales caractéristiques de votre ordinateur figurent sur cette étiquette. Notez ces informations et conservez-les en lieu sûr. Vous pouvez avoir besoin de ces numéros pour démarrer votre ordinateur ou réinstaller le système d'exploitation.

L'étiquette du certificat d'authenticité de votre ordinateur est affché ci-dessous :

Remarque: L'etiquette du certificat d'authenticité s'applique uniquement aux ordinateurs préinstallés avec le système d'exploitation Windows 7.

Fonctions

Cette rubrique présente les fonctions de votre ordinateur.

Processeur

Pour consulter les informations relatives au processeur de l'ordinateur, procedez comme suit :

• Sous Windows 7 : cliquez sur Démarrer, cliquez avec le bouton droit sur Ordinateur. Cliquez ensuite sur Propriétés.
• Sous Windows 8 : déplacez le curseur dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres Infos PC.

Memoire

• Modules DDR3 SDRAM

Unité de stockage

• Unité SSD de 64 mm (hauteur 7 mm) ou unité de disque dur de 64 mm (hauteur 7 mm ou 9,5 mm)
• Unité SSD mSATA (sur certains modèles)

Affichage

L'écran couleur utilise la technologie TFT.

• Taille : 337,8 mm
  Résolution :

• Ecran à cristaux liquides : jusqu'à 1366 x 768

• Ecran externe : jusqu'à 2048 x 1536 ou 2560 x 1600

• Contrôle de la luminosité

• Caméra intégrée
• Microphones intégrés

Clavier

• Clavier à 6 rangées
• Dispositif de pointage UltraNav (TrackPoint et pavé tactile multi-point)

Interface

• Connecteurs d'écran externes (VGA et HDMI)
• Prise audio multifonction
• Deux connecteurs USB 3.0
• Un connecteur Always On USB
  Connecteur Ethernet RJ45
• Lecteur de cartes média numérique 4 en 1

Fonctions sans fil

• Réseau local sans fil intégré (sur certains modèles)
• Réseau étendu sans fil intégré (sur certains modèles)
• Bluetooth intégré (sur certains modèles)

Specifications

La presente section repertorie les specifications physiques de votre ordinateur.

Taille

Largeur : 322 mm
Profondeur:228mm
Hauteur:27,8mm

Dissipation thermique

• 65 W (222 Btu/h) maximum ou 90 W (307 Btu/h) maximum (en fonction du modele)

Alimentation (boitier d'alimentation)

• Entrée du signal sinusoidal entre 50 à 60 Hz
  Tension d'entrée du boîtier d'alimentation : 100 à 240 V ca, 50 à 60 Hz

Bloc de batteries

• Bloc de batteries lithium-ion (Li-Ion)

Durée de vie de la batterie

• Pour connaître le pourcentage d'énergie restante de la batterie, consultez l'icone d'état de la batterie dans la zone de notification Windows.

Environnement d'exploitation

Cette section fournit des informations sur l'environnement d'exploitation de votre ordinateur.

Environnement :

• Altitude maximale sans pressurisation : 3 048 m

• Température

• Altitudes jusqu'à 2 438 m

• En fonctionnement : 5,0 à 35,0 °C
  Stockage: 5,0 à 43,0 °C

• Altitudes au-dessus de 2438 m

• Température maximale d'exploitation dans une atmophère non pressurisée : 31,3 °C

Remarque : Lorsque la batterie est en charge, sa température doit être d'au moins 10^

• Humidité relative :

• En fonctionnement : 8 à 80 %
  Stockage: 5 à 95%

Si possible, placez Your ordinateur dans un endroit correctement ventilé et sec et évitez de l'exposer directement au soleil.

Tenez les apparèils électriques tels que les ventilateurs, radios, climatiseurs et fours micro-ondes à l'écart de votre ordinateur, car les puissants champs magnétiques qu'ils générent risqueraient d'endommager l'écran et les données stockées sur l'unité de disque dur.

Ne posez pas de boissons sur ou a cote de l'ordinateur ou d'autres péripériques connectés. Le renversement de liquides sur ou dans l'ordinateur ou un péripérique connecté risquérait de provoquer un court-circuit ou d'autres dommages.

Ne mangez pas ou ne fumez pas au-dessus de votre clavier. Les chutes de particules dans votre clavier risqueraient de provoquer des dommages.

Programmes Lenovo

Votre ordinateur contient des programmes Lenovo qui vous aideront à travailler plus facilement et en toute sécurité. Selon le système d'exploitation Windows préinstallé, les programmes peuvent varier.

Pour plus d'informations sur ces programmes et sur d'autres solutions informatiques offertes par Lenovo, accedede au site Web suivant : http://www.lenovo.com/support.

Accès aux programmes Lenovo sous Windows 7

Sous Windows 7, vous pouvez acceder aux programmes Lenovo à partir du programme Lenovo ThinkVantage Tools ou du Panneau de configuration.

Accès aux programmes Lenovo à partir du programme Lenovo ThinkVantage Tools

Pour acceder aux programmes Lenovo à partir du programme Lenovo ThinkVantage Tools, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools. Cliquez deux fois sur l'icone pour acceder au programme correspondant.

Remarque: Si l'icone d'un programme de la fenêtre de navigation du programme Lenovo ThinkVantage Tools est grisée, cela signifie que vous doivent d'abord installer le programme manuellement. Pour installer le programme manuellement, cliquez deux fois sur l'icone du programme. Suivez ensuite les instructions qui s'affichent. Lorsque le processus d'installation est terminé, l'icone du programme est activée.

Tableau 1. Programmes disponibles dans Lenovo ThinkVantage Tools

Programme	Nom d'icône
Access ConnectionsTM	Connexion Internet
Active Protection SystemTM	Protection de type Airbag
Client Security Solution	Sécurité améliorée
Communications Utility	Conférence Web
Lenovo Solution Center	Etat de santé du système et diagnostics
Mobile Broadband Connect	Connexion mobile à large bande 3G
OneKey® Recovery Pro	Enhanced Backup and Restore
Password Manager	Coffre de mots de passer
Power Manager	Contrôle de l'alimentation
Recovery Media	Disques Factory Recovery
SimpleTap	SimpleTap
System Update	Mise à jour et pilotes de périphérique

Remarque : Selon votre modèle d'ordinateur, certains programmes peuvent ne pas etre disponibles.

Accès aux programmes Lenovo à partir du Panneau de configuration

Pour acceder aux programmes Lenovo à partir du Panneau de configuration, cliquez sur Demarrer Panneau de configuration. Selon le programme auquel vous souhaitez acceder, cliquez sur la section correspondante, puis cliquez sur le texte en vert correspondant.

Remarque: Si vous ne trouvez pas le programme dont vous avez besoin dans le Panneau de configuration, ouvre la fenetre de navigation du programme Lenovo ThinkVantage Tools, puis cliquez deux fois sur l'icone grisée pour installer le programme voulu. Suivez ensuite les instructions qui s'affichent. Lorsque le processus d'installation est terminé, l'icone du programme est activée et le programme apparait dans le Panneau de configuration.

Les programmes, les sections correspondantes et le texte en vert du Panneau de configuration sont répertoriés dans le tableau ci-après.

Tableau 2. Programmes du Panneau de configuration

Programme	Section du Panneau de configuration	Texte en vert du Panneau de configuration
Access Connections	Réseau et Internet	Lenovo - Connexion Internet
Active Protection System	Système et sécurité Matériel et audio	Lenovo - Protection de type « Airbag »

Tableau 2. Programmes du Panneau de configuration (suite)

Programme	Section du Panneau de configuration	Texte en vert du Panneau de configuration
Client Security Solution	Système et sécurité	Lenovo - Sécurité avancée
Communications Utility	Matériel et audio	Lenovo - Conférence Web
Lenovo Solution Center	Système et sécurité	Lenovo - Etat de santé du système et diagnostics
Message Center Plus	Programmes	Messages de Lenovo
Mobile Broadband Connect	Réseau et Internet	Lenovo - Connexion mobile à large bande 3G
OneKey Recovery Pro	Système et sécurité	Lenovo - Enhanced Backup and Restore
Password Manager	Système et sécurité Comptes utiliser et sécurité	Lenovo - Coffre de mots de passer
Power Manager	Matériel et audio Système et sécurité	Lenovo - Contrôle de l'alimentation
Recovery Media	Système et sécurité	Lenovo - Disques Factory Recovery
SimpleTap	Programmes	Lenovo - SimpleTap
System Update	Système et sécurité	Lenovo - Mise à jour et pilotes de périphérique

Remarque : Selon votre modèle d'ordinateur, certains programmes peuvent ne pas etre disponibles.

Accès aux programmes Lenovo sous Windows 8

Si vous ordinateur est préinstallé avec le système d'exploitation Windows 8, vous pouvez acceder aux programmes Lenovo en procédant comme suit :

• Cliquez sur l'icone Lenovo QuickLaunch dans la barre des tâches. Une liste de programmes s'affiche. Cliquez deux fois sur un programme Lenovo pour le lancer. Si un programme de votre choix n'est pas dans la liste, cliquez sur l'icone +.
• Appuyez sur la touche Windows pour revenir à l'écran Demarrer. Cliquez sur un programme Lenovo pour le lancer. Si vous ne trouvez pas le programme dont vous avez besoin, déplacez le curseur dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Rechercheur pour rechercheur le programme souhaite.

Votre ordinateur prend en charge les programmes Lenovo suivants :

Active Protection System
- Fingerprint Software
Lenovo Companion
- Lenovo Settings
- Lenovo Mobile Access
Lenovo Solution Center
Lenovo QuickLaunch
- Lenovo Support
- Lenovo ThinkVantage Tools

Remarque : Le programme Password Manager n'est pas préinstallé sur votre ordinateur. Vous pouvez le télécharger à partir du site Web du support Lenovo à l'adresse suivante : http://www.lenovo.com/support.

Pour une presentation de ces programmes, voir « Présentation des programmes Lenovo » à la page 15.

Présentation des programmes Lenovo

Cette rubrique presente brièvement certains programmes Lenovo.

Remarque : Selon votre modèle d'ordinateur, certains programmes peuvent ne pas etre disponibles.

Le programme Access Connections est un assistant de connectivité permettant de creer et de gerer les profils emplacement. Chaque profil d'emplacement stocke tous les parametes de la configuration Internet et du réseau requis pour se connecter à partir d'une infrastructure réseau située dans un lieu tel que le domicile ou le bureau.

En passant d'un profil emplacement à un autre lorsque vous changez votre ordinateur de place, vous pouvez vous connecter facilement et rapidement à un réseau sans avoir à reconfigurer les paramétres manuellement ni à redémarrer l'ordinateur à chaque fois.

Le programme Active Protection System protège votre unité de disque dur lorsque le capteur de chocs intégré à votre ordinateur détecte une situation susceptible d'endommager l'unité, telle qu'une inclinaison du système, une vibration excessive ou un choc. L'unité de disque dur est moins vulnérable aux dommages lorsqu'elle ne fonctionne pas. En effet, lorsque l'unité de disque dur ne fonctionne pas, le système arrête sa rotation et peut également déplacer les têtes de lecture et d'écriture vers des zones sans données. Dès que le capteur de chocs considère que l'environnement est de nouveau stable (changement minimal d'inclinaison du système, de vibration ou de choc), il active l'unité de disque dur.

Le programme Client Security Solution protège votre ordinateur en sécurisant les données client et en évitant les tentatives de violation de sécurité. Ce programme peut également vous aider à:gérer vos mots de salle, à retrouver un mot de salle oublé ou à surveiller les paramètres de sécurité de votre ordinateur et vous donner des recommendations pour renforcer sa sécurité.

Utilisez le programme Communications Utility pour configurer les paramètres de laamera intégrée et les péripériques audio.

- Fingerprint Software

Si vous système est doté d'un lecteur d'empreintes digitales, le programme Fingerprint Software vous permit d'enregistrer vos empreintes digitales et de les associier à votre mot de passer Windows. L'authentication par empreinte digitale peut ainsi replacer votre mot de passer et permettre un accès utilisateur simple et sécurisé.

- Lenovo Companion

Grâce au programme Lenovo Companion, vous pouvez obtenir des informations sur les accessoires pour votre ordinateur, afficher des blogs et des articles concernant votre ordinateur et consulter d'autres programmes recommends.

- Lenovo Settings

Utilisez le programme Lenovo Settings pour optimiser l'utilisation de votre ordinateur. Utilisez-le comme point d'accès portable, configurez laamera et les paramètres audio, ajustez les paramètres d'alimentation et créez et gérez plusieurs profils de réseau.

- Lenovo Mobile Access

Le programme Lenovo Mobile Access vous permet de contrôler votre connexion haut débit mobile. Vous pouvez créé un compte, ajouter de l'argent au compte et acheter des sessions à haut débit mobile à l'aide de votre compte.

- Lenovo Solution Center

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'etat de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système.

- Lenovo QuickLaunch

Le programme Lenovo QuickLaunch permet d'acceder rapidement aux programmes installés sur votre ordinateur, notamment les programmes Lenovo, Microsoft et autres programmes tiers.

- Lenovo Support

Le programme Lenovo Support permet d'enregistrer votre ordinateur auprès de Lenovo, contrôle l'etat de santé de l'ordinateur et l'état de la batterie, télécharger et consulter des manuels d'utilisation pour votre ordinateur, obtenir des informations relatives à la garantie de votre ordinateur et consulter des informations d'aide et de support.

- Lenovo ThinkVantage Tools

Le programme Lenovo ThinkVantage Tools vous aide à travailler plus facilement et en toute sécurité en vous permettant d'acceder aisément à divers programmes tels que Lenovo Solution Center, OneKey Recovery Pro et bien d'autres.

- Message Center Plus

Le programme Message Center Plus affiche automatiquement des messages pour vous informer des consignes importantes de Lenovo, telles que des alertes sur les mises à jour du système et des alertes sur les conditions qui requirement votre attention.

- Mobile Broadband Connect

Le programme Mobile Broadband Connect permet à votre ordinateur de se connecter au réseau (3G) Mobile Broadband via une carte pour réseau étendu sans fil prise en charge.

- Password Manager

Le programme Password Manager permet d'enregistrer et de fournir automatiquement les informations d'authentication pour les programmes Windows et les sites Web.

Power Manager

Le programme Power Manager permet une gestion pratique, flexible et complète de l'alimentation de l'ordinateur. Il vous permit d'ajuster les paramètres d'alimentation de votre ordinateur afin d'obtenir le meilleur équilibre entre les performances et les économies d'énergie.

Recovery Media

Le programme Recovery Media permet de restaurer le contenu de l'unité de disque dur à ses paramètres d'usine par défaut.

OneKey Recovery Pro

Le programme OneKey Recovery Pro désigne une solution de récapération automatique permettant de réaliser un diagnostic des incidents de l'ordinateur, d'obtenir de l'aide et de rétabrir le fonctionnement de l'ordinateur en cas de panne du système et ce, même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

SimpleTap

Le programme SimpleTap vous propose une solution rapide pour personneliser certains paramètres de base de l'ordinateur, par exemple couper le son des haut-parleurs, régler le volume, verrouiller le système d'exploitation,ancer un programme, ouvrir une page Web, ouvrir un fichier,etc. Vous pouvez

égardless utiliser le programme SimpleTap pour acceder au Lenovo App Shop et y télécharger divers logiciels et programmes.

Pour démarrer rapidement le programme SimpleTap, procédez comme suit :

• Cliquez sur le point de lancement de SimpleTap rouge sur le bureau. Le point de lancement rouge est disponible sur le bureau une fois que vous avez lancé le programme SimpleTap pour la première fois.
• Appuyez sur le bouton noir situé sur le clavier (en regard des boutons de réglage du volume).

Remarque: Le programme SimpleTap est uniquement disponible sur certains modèles livrés avec le système d'exploitation Windows 7 préinstallé. Si le programme SimpleTap n'est pas préinstallé sur votre réseau Windows 7, vous pouvez le télécharger à l'adresse suivante : http://www.lenovo.com/support.

- System Update

Le programme System Update permet de maintainir à jour le logiciel installé sur votre ordinateur en téléchargeant et en installer des mises à jour logicielles (programmes Lenovo, pilotes de péripérisque, mises à jour UEFI BIOS et autres programmes tiers).

Chapitre 2. Utilisation de votre ordinateur

Le present chapitre explique comment utiliser certains des composants de l'ordinateur.

Elle est composée des rubriques suivantes :

• « Enregistrement de votre ordinateur » à la page 19
• « Foire aux questions » à la page 19
• « Touches et boutons spéciaux » à la page 21
• « Utilisation du dispositif de pointage du curseur UltraNav » à la page 23
• « Gestion de l'alimentation » à la page 27
• « Connexion au réseau » à la page 32
• « Utilisation d'un projecteur ou d'un écran externe » à la page 36
• « Utilisation de la fonction de gestion graphique NVIDIA Optimus » à la page 39
• « Utilisation des dispositifs audio » à la page 39
• « Utilisation de laamera intégrée » à la page 40
• « Utilisation d'une carte Flash Media » à la page 41

Enregistrement de votre ordinateur

Lorsque vous enregistrezVote ordinaire,les informations que vous fournissez sont entreees dans une base de données qui permect a Lenovo de you contacter dans I'eventualite ou voire ordinateur devrait etre returnne ou si un incident grave est connu pour voire type de machine. Lorsque you enregistrez voire ordaineur auere de Lenovo,you beneficiez d'un service plus rapide lorsque you contactez Lenovo pour obtenir de I'aide.En outre,dans certains pays,des priviliges et services etendus sont proposés aux utilisateurs enregistrres.

Pour enregistrer votre ordinateur auprès de Lenovo, procedez comme suit :

• Accédez au site Web http://www.lenovo.com/register et suivez les instructions qui s'affichent à l'écran pour enregistrer votre ordinateur.

• Connectez-vous à Internet et enregistrez votre ordinateur via un programme d'enregistrement préinstallé.

• Sous Windows 7 : le programme Lenovo Product Registration préinstallé se lance automatiquement lorsque vous avez utilisé votre ordinateur pendant un certain temps. Suivez les instructions à l'écran pour enregistrer votre ordinateur.

• Sous Windows 8 : ouvre le programme Lenovo Support. Cliquez ensuite sur Enregistrement et suivez les instructions à l'écran pour enregistrer votre ordinateur.

Foire aux questions

Les quelques conseils ci-dessous vous aideront à tirer le meilleur parti de votre ordinateur.

Pour tirer le meilleur parti de votre ordinateur, consultez la page Web suivante pour obtenir des informations sur l'identification des incidents ainsi que des réponses aux questions courantes : http://www.lenovo.com/support/faq

Puis-je doivent mon guide d'utilisation dans une autre langue?

• Pour télécharger le guide d'utilisation dans une autre langue, accedede au site Web suivant : http://www.lenovo.com/support. Suivez ensuite les instructions qui s'affichent à l'écran.

Comment géné plus efficacement l'utilisation de la batterie ?

• Pour économiser de l'énergie ou interrompre le fonctionnement sans quitter les programmes ni enregistrer les fichiers, reportez-vous à la section « Modes d'économie d'énergie » à la page 28.
• Pour atteindre le meilleur équilibre entre les performances et l'économie d'énergie, créez et appliquez des modes de gestion de l'alimentation. Voir « Gestion de la charge de la batterie » à la page 28.
• Si vous ordinateur est mis hors tension pendant une période prolongée, vous pouvez éviter l'épusement de la batterie en la retardant. Pour plus d'informations sur l'utilisation de la batterie, reportez-vous à la section « Gestion de l'alimentation » à la page 27.

Votre sécurité vous préoccupé ou vous avez besoin demettre au rebut les données stockées sur voitre unité de disque dur ou votre unité SSD en toute sécurité ?

• Examinez la rubrique Chapitre 4 « Sécurité » à la page 47 pour savoir comment protégger votre ordinateur contre le vol et l'utilisation illicite.
• Utilisez le programme Password Manager pour protégér les données stockées sur votre ordinateur. Pour plus d'informations, reportez-vous au système d'aide du programme.
• Avant demettre au rebut les données de l'unité de disque dur ou de l'unité SSD, prenez connaissance des informations contenues dans la section « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 53.

La connexion à distance représentée t-elle un vérable défi pour vous ?

• Pour identifier et résoudre un incident lié au réseau sans fil, accédez au site Web suivant : http://www.lenovo.com/support/faq
• Profitez des fonctions en réseau fournies par le programme Access Connections (sous Windows 7) ou par le programme Connaissance des emplacements au sein de Lenovo Settings (sous Windows 8).
  Pour en savoir plus sur l'utilisation des fonctions sans fil de votre ordinateur, reportez-vous à la section « Connexions sans fil » à la page 32.
• Pour voyageer en toute confiance, prenez connaissance des conseils disponibles à la section « Voyager avec votre ThinkPad » à la page 45.
• Appuyez sur la touche F9 pour activer ou désactiver les fonctions sans fil.

Vouavesregulierement besoin d'effectuer des presentations ou de brancher un ecran externe ?

• Prenez soit de suivre la procEDURE décrite dans la section « Connexion d'un écran externe » à la page 37.
• Cette fonction permet d'utiliser à la fois l'écran de l'ordinateur et un écran externe comme unités d'affichage.

Vous devez brancher ou remplacer un périphérique ?

• Pour plus d'informations sur le remplacement de péripériques de votre ordinateur, reportez-vous à la section Chapitre 6 « Remplacement de péripériques » à la page 63.

Cela fait déjà un certain temps que vous utilisez votre ordinateur et celui-ci presente des signes de ralentissement ?

Suivez les « Conseils généraux pour la prévention des incidents » à la page 105.
- Vous pouvez vous-même diagnostiquer les incidents à l'aide du logiciel préinstallé.
- Pour plus d'informations sur les solutions de récapération, voir Chapitre 5 « Présentation générale de la récapération » à la page 55.

Imprimez les sections suivantes et conservez-les avec votre ordinateur au cas où vous ne pourriez pas acceder à ce guide d'utilisation en ligne.

• « Installation d'un nouveau système d'exploitation » à la page 85
• « Absence de réaction de l'ordinateur » à la page 111
• « Incidents liés à l'alimentation » à la page 128

Touches et boutons spéciaux

Votre ordinateur dispose de plusieurs touches et boutons spéciaux qui vous aidont à travailler plus facilement et de manière plus efficace.

La figure ci-dessous presente les emplacements des touches spéciales et des boutons.

Vous peuvent permuter la fonction des touches F1-F12 du ThinkPad pour utiliser les touches en mode Default ou en mode Legacy. En mode par Default, vous pouze activer les fonctions spéciales illustrées sur chaque touche en appuyant directement sur la touche correspondante. En mode Legacy, pour lancer les fonctions spéciales illustrées sur chaque touche, maintenez la touche Fn enforcée, puis appuyez sur la touche de fonction souhaitée et relâchéz les deux touches.

Pour permuter la fonction des touches F1-F12 dans l'environnement Windows, procedez comme suit :

1. Ouvrez la fenêtre Propriétés du clavier ThinkPad en procédant comme suit :

2. Accédez au Panneau de configuration. Dans la vue des iconônes, cliquez sur Clavier.

3. Appuyez sur la touche Fn pendant quatre secondes.

4. Cliquez sur l'onglet Touches F1-F12 ThinkPad.

5. Configurez les paramètres à votre convenance en suivant les instructions à l'écran.

Pour permuter les fonctions des touches F1-F12 via le programme ThinkPad Setup, procedez comme suit :

1. Demarrez l'ordinateur. Lorsque I'écran d'accueil du ThinkPad s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.
2. Sélectionnez Config Keyboard/Mouse Change to F1-F12 keys.

3. Configurez les paramètres à votre convenance en suivant les instructions à l'écran.

4. Enregistrez les modifications et quittez.

Voici une brève introduction aux touches spéciales et aux boutons.

1 Touches de réglage du volume et de coupure micro

Pour régler rapidement le volume ou couper le son de votre ordinateur,mettre le micro en mode silencieux ou contrôle la sortie video de laamera intégrée, appuyez sur une des touches suivantes.

Bouton de coupure du haut-parleur (F1)
Bouton de diminution du volume du haut-parleur (F2)
Bouton d'augmentation du volume du haut-parleur (F3)

Si vous coupez le son, puis éteignez l'ordinateur, le son restera coupé lorsque vous remèttrez l'ordinateur sous tension. Pour activer le son, appuyez sur la touche Augmentation du volume du haut-parleur ou Réduction du volume du haut-parleur.

Bouton de coupure du micro (F4)

Appuyez sur la touche de coupure micro pour faire entrer ou sortir du mode silencieux tous les péripériques d'enregistrement.

Paramètres de laamera (F5)

• Sous Windows 7 : appuyez sur la touche F5 pour ouvrir la fenêtre des paramètres de laamera et des paramètres audio. La prévisualisation de laamera est activée. Modifiez les paramètres de laamera et les paramètres audio à votre convenance.
• Sous Windows 8 : appuyez sur F5 pour activer ou désactiver laamera.

Permutation des unités d'affichage en sortie (F6)

Appuyez sur cette touche pour basculer entre l'écran de l'ordinateur et un écran externe. Les options suivantes s'affichent :

• Ecran de l'ordinateur uniquement (Ecran LCD)
• Ecran de l'ordinateur et écran externe (image identique)
• Ecran de l'ordinateur et écran externe (fonction d'extension du bureau)
• Ecran externe uniquement

Remarque : Pour basculer entre l'écran de l'ordinateur et un écran externe, la combinaison des touches Windows+P est également disponible.

Réduction de la luminosité de l'écran (F7) Augmentation de la luminosité de l'écran (F8)

Vouss pouvez modifier temporairement la luminosité de l'écran de l'ordinateur en appuyant sur les touches deux. Lorsque vous appuyez sur F7, vous diminuez la luminosité de l'écran. Lorsque vous appuyez sur F8, vous augmentez la luminosité de l'écran.

Pour modifier le niveau de luminosité par défaut, accédez au Panneau de configuration et cliquez sur Performances et maintenance Options d'alimentation et effectuez les modifications souhaitées.

Touché de connexion radio (F9)

Appuyez sur cette touche pour activer ou désactiver les fonctions de réseau sans fil intégrées. Lorsque vous appuyez sur cette touche, une liste de dispositifs sans fil s'affiche. Vous pouvez modifier rapidement l'objet de chaque dispositif de la liste.

Remarques : Si vous souhaitez utiliser ce bouton pour activer ou désactiver les dispositifs sans fil, les pilotes de périphérique suivants doiventAAParavant être installés sur votre ordinateur :

• Pilote de gestion de l'alimentation
  Utilitaire d'affichage
• Pilotes de périphérique sans fil

Contrôle multimédia

F10: piste/scène précédente

F11: lecture ou pause

F12: piste/scène suivante

2 Touche Windows

Sous Windows 7, appuyez sur la touche Windows pour ouvrir le menu Démarrer. Sous Windows 8, appuyez sur la touche Windows pour basculer entre l'espace de travail en cours et l'écran Démarrer

La touche Windows associée à une autre touche vous permet également d'effectuer d'autres fonctions. Pour plus de détails, reportez-vous au système d'aide de Windows.

Autres fonctions

• Fn+B : a la même fonction que la touche de rupture.
• Fn+P : a la même fonction que la touche Pause.
• Fn+S : a la même fonction que la touche SysRq.
• Fn+C : a la même fonction que la touche ScrLK.

Utilisation du dispositif de pointage du curseur UltraNav

Votre ordinateur est livre avec un dispositif de pointage UltraNav. Le dispositif de pointage UltraNav comprend le dispositif de pointage du curseur TrackPoint et le pavé tactile représentant tous les deux des dispositifs de pointage dotés de fonctions de base et étendues. Vous pouvez configurer les deux dispositifs enCHOISIGANT LES parametes préferés comme suit :
- Configuration du dispositif de pointage du curseur TrackPoint et du pavé tactile sous forme de péripériques de pointage.

• Cette configuration permet d'utiliser toutes les fonctions de base et étendues du dispositif de pointage du curseur TrackPoint et du pavé tactile.

• Configuration du dispositif de pointage du curseur TrackPoint sous forme de péripérisque de pointage principal et du pavé tactile uniquement pour les fonctions étendues.

Cette configuration permet d'utiliser toutes les fonctions de base et étendues à l'aide du dispositif de pointage du curseur TrackPoint, tout en limitant l'utilisation du pavé tactile au défilament, aux zones tactiles ou aux fonctions de déplacement lent du pointeur du pavé tactile.

• Configuration du dispositif de pointage du curseur TrackPoint sous forme de péripérisque de pointage principal et désactivation du pavé tactile.
• Configuration du pavé tactile sous forme de périphérique de pointage principal et désactivation du dispositif de pointage du curseur TrackPoint.

Modifier les paramètres du dispositif de pointage UltraNav

Pour modifier les paramètres du dispositif de pointage UltraNav, accédez au Panneau de configuration et cliquez sur Matériel et audio Souris UltraNav. Modifiez ensuite les paramètres à votre convenance.

VoussoupiezegalementmodifierlesparametesdudispositifdepointageUltraNavencliquantsurI'icone UltraNav danslazone de notificationWindows.PourafficherI'iconeUltraNav danslazone de notificationWindows,voir «AjouterI'iconeUltraNav danslazone de notificationWindows»àla page26.

Utilisation du dispositif de pointage du curseur TrackPoint

Le dispositif de pointage TrackPoint est constitué d'un bouton de pointage 1 situé sur le clavier et de trois boutons à cliquer situés dans la partie inférieure du clavier. Pour déplacer le pointeur 5 à l'écran, appuyez sur le capuchon antidérapant du bouton de pointage dans la direction souhaitée, parallèlement au clavier; le bouton de pointage ne doit pas bouger. La vitesse de déplacement du pointeur est fonction de la pression exercée sur le bouton de pointage. Les boutons à cliquer gauche 4 et droit 2 offrent les mêmes fonctions que celles des boutons d'une souris standard. Le bouton central du dispositif TrackPoint 3, appelé barre de défilament, vous permet de faire défilier des pages Web ou des documents dans la direction voulue sans avoir à utiliser les barres de défilament laterales de la fenêtre.

Remarque : Il est possible que le clavier de votre ordinateur soit légèrement différent de l'illustration ci-dessus.

Si vous ne connaissiez pas encore le dispositif TrackPoint, les instructions ci-dessous vous aideront à l'utiliser :

1. Placez vos mains en position de frappe et appuyez doucement avec l'index ou le majeur sur le bouton de pointage dans la direction souhaitee de displacement du pointeur.

Pour déplacer le pointeur vers le haut de l'écran, exercez une pression vers l'écran; pour le déplacer vers le bas de l'écran, exercez une pression vers vous; pour le déplacer latéralement, exercez une pression vers la gauche ou vers la droite.

Remarque: Le pointeur peut parfois dériver. Il ne s'agit pas d'un défaut. Arrétez d'utiliser le dispositif de pointage du curseur TrackPoint pendant quelques secondes. Le pointeur s'immobilise.

1. Pour selectionner un objet et le faire glisser, appuyez avec le pouce sur le bouton droit ou gauche et déplacez le bouton de pointage TrackPoint.

Personnalisation du dispositif de pointage du curseur TrackPoint

Voussouspoucepersonnaliser l'unité de pointage TrackPoint et les boutons correspondants de la facon suivante:

• Inversez les fonctions des boutons gauche et droit.

• Modifiez la sensibilité du dispositif de pointage TrackPoint.

• Activez les conseils sur la fonction de Défilament du dispositif TrackPoint.

Pour personnelier les parametes du dispositif de pointage TrackPoint, procedez comme suit :

1. Accédez au Panneau de configuration et cliquez sur Matériel et audio Souris UltraNav.
2. Sous TrackPoint, apportez les modifications nécessaires.

Remplacement du capuchon du bouton de pointage TrackPoint

Le capuchon 1 situé sur le bouton de pointage TrackPoint est amovible. Vous pouvez le remplacer comme indiquédans l'illustration.

Remarque: Si vous remplacez votre clavier, le clavier de remplacement est livré avec le capuchon par défaut. Si vous le souhaitez, vous pouvez conserver le capuchon de votre ancien clavier et l'utiliser sur le nouveau.

Utilisation du pavé tactile

Remarque: La fonction de pavé tactile est pas prise en charge sous Windows 7.

Le pavé tactile 1 estitué en dessous des boutons TrackPoint, dans la partie inférieure du clavier. Pour déplacer le pointeur 2 sur l'écran, glissez le doigt sur le pavé dans le sens de déplacement de votrechoix.

Remarque : Il est possible que le clavier de votre ordinateur soit légèrement différent de l'illustration ci-dessus.

Utilisation du pavé tactile multi-point

Le pavé tactile de votre ordinateur prend en charge la fonction multi-point qui vous permet d'effectuer un zoom avant, un zoom arrêté, de faire défilier l'écran ou d'appliquer une rotation à l'écran tandis que vous naviguez sur Internet ou que vous lisez ou éditez un document.

Pour plus de détails, reportez-vous au système d'aide du dispositif UltraNav.

Personnalisation du pavé tactile

Pour personnelier le pavé tactile, procedez comme suit :

1. Accédez au Panneau de configuration et cliquez sur Matériel et audio Souris UltraNav.
2. Sous Pavé tactile, apportez les modifications nécessaires.

Désactivation du dispositif de pointage du curseur UltraNav et utilisation d'une souris externe

Si vous connectez une souris externe à un port USB, vous pouvez utiliser simultanément la souris externe, le dispositif de pointage du curseur TrackPoint et le pavé tactile.

Désactivation de la souris TrackPoint ou du pavé tactile

Pour désactiver le dispositif TrackPoint ou le pavé tactile, procédez comme suit :

1. Accédez au Panneau de configuration et cliquez sur Matériel et audio Souris UltraNav.
2. Pour désactiver le dispositif de pointage du curseur TrackPoint, désélectionnez la case Activer la souris tactile.

Pour désactiver le pavé tactile, déslectionnéz la case Activer le pavé tactile.

1. Cliquez sur OK.

Remarque : Vous pouvez également modifier les paramètres du dispositif de pointage UltraNav en cliquant sur l'icone UltraNav dans la zone de notification Windows. Pour afficher l'icone UltraNav dans la zone de notification Windows, voir « Ajouter l'icone UltraNav dans la zone de notification Windows » à la page 26.

Ajouter l'icone UltraNav dans la zone de notification Windows

Pour facilitier l'accès aux propriétés UltraNav, vous pouvez activer l'affichage de l'icone UltraNav dans la zone de notification Windows.

Pour activer l'affichage de l'icone UltraNav dans la zone de notification Windows, procédez comme suit :

1. Accédez au Panneau de configuration et cliquez sur Matériel et audio Souris.
2. Dans la fenêtre des propriétés de la souris, Sélectionnez l'onglet UltraNav.
3. Cochez la case Afficher l'icone UltraNav dans la barre des tâches système.
4. Cliquez sur OK.

Vousspuez a present modifier les propriétés du dispositif de pointage UltraNav en cliuant sur l'icone UltraNav de la zone de notification Windows.

Gestion de l'alimentation

Lorsque vous ordinateur n'est pas à proximé de prises de courant, son utilisation dépend de la batterie. La consommation d'énergie varie d'un composant à un autre. Plus vous utilisez des composants consommant beaucoup d'énergie, plus la batterie s'épuise vite.

Passez plus de temps hors connexion avec les batteries ThinkPad. La mobilité a révolutionné le monde professionnel en permettant d'emporter son travail avec soi tout au long de ses déplacements. Grâce aux batteries de votre ordinateur ThinkPad, vous pouvez travailler plus longtemps sans avoir à vous connecter à une prise électrique.

Vérification de l'etat de la batterie

L'icone d'etat de la batterie dans la zone de notification Windows affiche le pourcentage d'énergie restante de la batterie.

La vitesse à laquelle vous sollicitez la batterie déterminé la durée pendant laquelle vous pouvez utiliser la batterie de l'ordinateur entre chaque charge de la batterie. Etant données les différences au niveau des besoin et des habitudes d'un utilisateur à un autre, il est difficile de prévoir cette durée. Cependant, deux facteurs principaux permettent de déterminer cette durée :

• le niveau de charge de la batterie lorsque vous commence à travailler ;
• la maniere dont vous utilisez votre ordinateur : la fréquence des accès au disque dur, la luminosité définie pour l'écran de l'ordinateur.

Pour consulter les informations détaillées concernant l'etat de la batterie, procédez comme suit :

• Sous Windows 7 : ouvrez le programme Power Manager, puis cliquez sur l'onglet Batterie.
• Sous Windows 8 : ouvrez le programme Lenovo Support et cliquez sur Etat de la batterie. Ou ouvrez le programme Lenovo Settings et cliquez sur Power.

Utilisation du boîtier d'alimentation

L'alimentation de votre ordinateur est assuree par un bloc de batteries lithium-ion (Li-ion) livre en meme temps que I'ordinateur ou par le boitier d'alimentation. Pendant I'utilisation du boitier d'alimentation, la batterie se recharge automatiquement.

Le boitier d'alimentation fourni avec votre ordinateur comprend deux composants de base :

• Le transformateur, qui adapte la puissance du courant secteur à l'ordinateur.
• Le cordon d'alimentation, branché sur l'alimentation secteur et relié au transformateur.

Attention : L'utilisation d'un cordon d'alimentation inadapté peut entraîner de graves déteriorations de votre ordinateur.

Connexion du boîtier d'alimentation

Pour utiliser le boitier d'alimentation, procédez comme suit. Suivez les étapes dans l'ordre donné.

1. Branchez le boitier d'alimentation sur une prise secteur.
2. Branchez le cordon d'alimentation sur le transformateur.
3. Insérez la prise d'alimentation dans l'ordinateur portable.

Conseils relatifs à l'utilisation du boîtier d'alimentation

YououpuezàtotomontcontrrolerI'etatde labatteryenobservantla jaugeaubas deI'écran.

Lorsque you ne l'utilise pas, you veez debrancher le boitier d'alimentation de la prise de courant.
- N'enroulez pas le cordon d'alimentation serraue autour du boitier d'alimentation lorsqu'il est connecte au transformateur.
- Avant de charger la batterie, assurez-vous que sa température est d'au moins 10^ .
- La batterie peut être rechargée lorsqu'elle est en place et que le boîtier d'alimentation est relié à l'ordinateur. Vous doivent impérativement charger la batterie si vous vous trouvez dans l'une des situations suivantes :

• Lorsque vous venez d'acquérir une nouvelle batterie.
• Lorsque la jauge au bas de l'écran indique que la charge de la batterie est faible.
• En cas de non utilisation prolongée de la batterie.

Chargement de la batterie

Lorsque vous vérifie l'etat de la batterie et que vous constaze que le pourcentage d'énergie restante est bas, ou lorsque l'alarme d'alimentation vous avertit que la batterie est presque décharge, vous doivent recharger cette dernière ou la remplacer.

Si une prise secteur est disponible, branchez le boîtier d'alimentation dessus, puis raccordez-le à l'ordinateur. La batterie se recharge entièrement en 3 à 6 heures environ. Il est affecté par la taille de la batterie et l'environnement physique. Levoyant de charge de la batterie vous informe alors que la batterie est en cours de chargement, puis vous signale qu'elle est complètement chargée à la fin de l'opération.

Remarque : Pour augmenter la durée de vie de la batterie, l'ordinateur ne commence pas à recharger la batterie si la puissance restante est supérieure à 95 %.

Augmentation de la durée de vie de la batterie

Pour augmenter la durée de vie de la batterie, procédez comme suit :

• Utilisez la batterie jusqu'à son déchargement complet; c'est-à-dire, utilisez la batterie jusqu'à ce que les voyants d'etat de la batterie clignotent en orange.
• Rechargez la batterie complètement avant de l'utiliser. La charge est complète lorsque le boîtier d'alimentation secteur est branché et que levoyant de la batterie est vert.
• Utilisez systématiquement les fonctions de gestion de l'alimentation telles que le mode d'alimentation : extinction du moniteur, mise en voille et hibernation.

Gestion de la charge de la batterie

Afin d'obtenir le meilleur équilibre entre les performances et les économies d'énergie, vous pouze ajuster les paramètres d'alimentation de votre ordinateur. Pour acceder aux paramètres du mode de gestion de l'alimentation, procédez comme suit :

• Sous Windows 7 : lancez le programme Power Manager, puis cliquez sur l'onglet Batterie. Pour savoir comment lancer le programme Power Manager, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 12.
• Sous windows 8 : accédez au Panneau de configuration et cliquez sur Options d'alimentation.

Pour plus d'informations sur le programme Power Manager, reportez-vous au système d'aide.

Modes d'économie d'énergie

Vou disposez à tout moment de plusieurs modes d'économie d'énergie. Cette rubrique présente chacun des modes disponibles et donne des conseils quant à l'utilisation optimale de la batterie.

Présentation des modes d'économie d'énergie

- Ecran vierge (sous Windows 7 uniquement)

L'écran de l'ordinateur consomme beaucoup d'énergie. Pourmettre l'écran hors tension,cliquez avec le bouton droit de la souris sur I'icône de la jauge de batterie de la zone de notification Windows et seLECTIONnez Eteindre l'écran.

Veille

Dans ce mode, votre travail est sauvégardé dans la mémoire, puis l'unité SSD ou l'unité de disque dur et l'écran de l'ordinateur sont éteints. Lorsque votre ordinateur quitte la mise en voille, votre travail est restauré en quelques secondes. Pourmettrevroyerordinateur enmode voille,procédez comme suit:

• Sous Windows 7 :

• Cliquez sur Demarrer.

• Cliquez sur le triangle sur le cote croit de l'icone Arreter, puis selectionnee Mettre en veille.

• Sous Windows 8 :

• Déplacez votre curseur dans le coin inférieur droit de l'écran pour afficher les options.

• Cliquez sur Paramètres Alimentation Veille.

En fonction du modele,voire ordinateur peut prender en charge la fonction Mode veille pendant 30 jours. Si cette fonction est activée,l'ordinateur consomme encore moins d'énergie en mode veille et ne nécessite que quelques secondes pour reprendre son fonctionnement normal lorsque vous appuyez sur l'interrupteur d'alimentation.Pour plus d'informations sur la fonction Mode veille pendant 30 jours, procédez comme suit :

• Sous Windows 7: reportez-vous au système d'aide du programme Power Manager. Pour savoir comment lancer le programme Power Manager, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 12.
• Sous Windows 8 : ouvre le programme Lenovo Settings et cliquez sur Power.

- Hibernation

Dans ce mode, vous pouvez éteindre complètement l'ordinateur sans quitter les programmes en cours d'exécution ni enregistrer les fichiers. Lorsque l'ordinateur passse en mode hibernation, tous les fichiers, dossiers et programmes ouverts sont enregistrés sur l'unité de disque dur, puis l'ordinateur s'éteint.

Pourmettre l'ordinateur en mode hibernation,modifiez les parametes du mode de gestion de l'alimentation.Pour acceder aux parametes du mode de gestion de l'alimentation,procedede comme suit :

• Sous Windows 7 : lancez le programme Power Manager, puis cliquez sur l'onglet Mode de gestion de l'alimentation. Pour savoir comment lancer le programme Power Manager, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 12.
• Sous Windows 8 : cliquez avec le bouton droit sur l'icone d'etat de la batterie dans la zone de notification Windows et cliquez sur Options d'alimentation. Puis, cliquez sur Modifier les paramètres du mode en regard du mode de gestion de l'alimentation.

- Connexion sans fil désactivée

Si vous n'utilisez pas les fonctions sans fil, telles que Bluetooth ou le réseau local sans fil, mettez-les hors tension. Ceci vous permettra d'économiser de l'énergie. Pour désactiver les fonctions sans fil, appuyez sur la touche F9.

Activation de la fonction de réveil

Si vous mettez votre ordinaire en mode hibernation et si la fonction de réveil est désactivée (configuration par défaut), l'ordinaire ne consomme aucune énergie. Si la fonction de réveil est activée, il consomme une petite quantité d'énergie.

Pour activer cette fonction, précédez comme suit :

1. Accédez au Panneau de configuration et cliquez sur Systeme et sécurité.

2. Cliquez sur Outils d'administration.

3. Cliquez deux fois sur Planificateur de tâches. Si vous étés invite à entraïr un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.
4. Dans le panneau de gauche, Sélectionnez le dossier de tâches pour lequel la fonction de réveil doit être activée. Les tâches planifiées s'affichent.
5. Cliquez sur une tâche planifiée, puis sur l'onglet Conditions.
6. Sous Alimentation, cochez la case Réveiller l'ordinateur pour exécuter cette tâche.

Activation de l'alerte de la batterie sur le système d'exploitation Windows 7

Sous Windows 7, you could use the ordinateur to sorte que lorsque le niveau de batterie passée sous un certain seuil, trois événements se produit : l'alerte se déclenché, un message s'affiche et l'écran LCD s'éteint.

Pour activer l'alarme de la batterie, procédez comme suit :

1. Lancez le programme Power Manager.
2. Cliquez sur l'onglet Paramètres d'alimentation globaux.
3. Pour Alarme niveau de batterie faible ou Alarme niveau de batterie critique, ajustez le pourcentage du niveau de batterie et définissez l'action à effectuer.

Remarque : Si vous ordinateur passen en mode veille ou hibernation lorsque le niveau de batterie est faible, mais si le message d'alerte ne s'est pas encore affiché, le message s'affichera à la reprise de l'ordinateur. Pour reprendre le fonctionnement normal, cliquez sur OK.

Manipulation de la batterie

Ce système ne prend en charge que les batteries spécialement conçues pour celui-ci et fabriquées par Lenovo ou un constructeur autorisé. Le système ne prend pas en charge les batteries non autorisées ou conçues pour d'autres systèmes. Si une batterie non autorisée ou conçue pour un autre système est installée, le système ne va pas se charger.

Attention: Lenovo n'est pas responsable des performances ou de la sécurité des batteries non autorisées et ne fournit aucune garantie en cas de défaillance ou de dégats résultat de leur utilisation.

Remarque: Si une batterie non autorisée est installée, le message suivant s'affiche : « La batterie installée n'est pas prise en charge par ce système et ne va pas se charger. Remplacez la batterie par une batterie agrée par Lenovo et compatible avec ce système. »

DANGER

Ne tentez pas de démonter le bloc de batteries.

Cela pourrait entrainer une explosion ou uneuite de liquide de la batterie.

Une batterie autre que celle spécifiée par Lenovo, ou une batterie démonnée ou modifiée ne sera pas couverte par la garantie.

Si le bloc de batteries rechargeables n'est pas correctement placé, il existe un risque d'explosion. Le bloc de batteries contient, en petite quantité, des substances toxiques. Afin d'éviter tout accident :

• Ne remplacez la batterie que par une batterie du type recommendé par Lenovo.
• N'exposez pas la batterie au feu.
• Ne l'exposez pas à une chaleur excessive.
• Ne l'exposez pas à l'eau.
• Ne la mettez pas en court-circuit.
  Stockez-la dans un endroit frais et sec.
• Gardez-la hors de portée des enfants.

Le bloc de batteries est un consommable. Si la batterie commence à se décharger trop rapidement, remplacez le bloc de batteries par celui recommends par Lenovo. Pour plus d'informations sur le remplacement du bloc de batteries, adressez-vous au service clients.

DANGER

Ne la faites pas tombez et ne tentez pas de l'écraser, de la perforer ou de forcer dessus. Un mauvaistraitement ou une mauvaiseutilisation risque d'entrainer une surchauffe de la pile pouvant se traduire par une « émission » de gaz ou de flammés émanant du bloc de piles ou de la pile cellulaire. Si vous batterie est endommagée ou si vous remarquez qu'elle se décharge ou que des matériaux étrangers s'accumulent sur les plombs d'accus, arrêtez de l'utiliser et adressez-vous au fabricant pour la replacer.

DANGER

Rechargez uniquement le bloc de batteries en vous conformant strictement aux instructions fournies dans la documentation du produit.

DANGER

Ne la jetez pas à la poubelle ou à la décharge. Pour sa mise au rebut, reportez-vous à la réglementation en vigueur ou aux consignes de sécurité imposées par votre société.

DANGER

Il existe un risque d'explosion si la batterie de secours n'est pas correctement placée. Il existe un risque d'explosion si la batterie au lithium n'est pas correctement manipulée ou placée. Elle ne doit être remplaçée que par une batterie du même type. Pour éviter tout risque de blessure ou d'accident mortel, vous ne doivent pas : (1) jeter ou immer la batterie dans l'eau, (2) exposer la batterie à une chaleur supérieure à 100 °C ou (3) tenter de réparer la batterie ou de la démonter. Pour sa mise au rebut, reportez-vous à la réglementation en vigueur ou aux consignes de sécurité imposées par votre société.

Connexion au réseau

Votre ordinateur compeote une ou plusieurs cartes reseau permettant la connexion a Internet et au reseau local cable ou sans fil de suaive entreprise.

Remarque: Certains modèles sont livrés avec une carte de réseau étendu sans fil intégrée permettant d'étabir des connexions sans fil via des réseaux distants publics ou privés.

Le programme Access Connections est un assistant de connectivité permettant de creer et de gerer les profils emplacement. Chaque profil d'emplacement stocke tous les parametes de la configuration Internet et du réseau requis pour se connecter à partir d'une infrastructure réseau située dans un lieu tel que le domicile ou le bureau.

Connexions Ethernet

Vous pouvez vous connecter au réseau ou à une connexion haut débit telle que DSL à l'aide de la fonction Ethernet intégrée à votre ordinateur. Cette fonctionnalité permet d'effectuer des transmissions de données en duplex partiel ou intégral à 1 Gbps.

Si vous utilisez le système d'exploitation Windows 7, le programme Access Connections permet également de gérer les profils emplacement. Pour savoir comment demarrer le programme Access Connections, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 12.

Pour plus d'informations, consultez le système d'aide du programme.

DANGER

Votre ordinateur est doté d'un connecteur Ethernet. Pour éviter tout risque d'électrocution, ne branche pas le cable téléphonique sur le connecteur Ethernet.

Connexions sans fil

Grçé à la communication sans fil, le transfert de données se fait par l'intermédiaire d'ondes radioélectriques et ne nécessite aucun cable physique.

Selon le périphérique sans fil utilisé sur votre ordinateur, vous pourrez peut-être vous connecter aux catégories suivantes de réseaux sans fil.

Réseau local sans fil

Un réseau local sans fil (LAN) couvre une superficie relativement restreinte. Il peut se limiter à un immeuble de bureaux ou à une maison. Les peripériques répondant à la norme 802.11 peuvent se connecter à ce réseau.

Votre ordinateur est livre avec une carte de réseau sans fil et un utiliser de configuration intégré permettant d'étabrir des liaisons sans fil et de contrôle l'état de la connexion. Ainsi, vous pouze rester connecté à votre réseau au bureau, dans une salle de réunion ou à la maison, sans avoir besoin d'une connexion filaire.

Conseils relatifs à l'utilisation de la fonction de réseau local sans fil

Pour obtenir la meilleure connexion possible, suivez les conseils suivants :

• Positionnez votre ordinateur de telle sorte qu'il y ait le moins d'obstacles possible entre le point d'accès au réseau local sans fil et l'ordinateur.

• Ouvrez l'écran de l'ordinateur à un angle d'un peu plus de 90 degrés.

• Si vous utilisez la fonction sans fil (norme 802.11) de l'ordinateur en meme temps qu'une option Bluetooth, la vitesse de transmission des données peut etre ralentie et les performances de la fonction sans fil peuvent se dégrader.

Antenne réseau étendu sans fil

Un réseau étendu sans fil (WAN), en utilisant les réseaux cellulaires pour le transfert de données, vous permet d'établier des connexions sans fil sur des réseaux privés ou publics distants. La maintenance de ces connexions peut se faire sur une vaste zone géographique, telle qu'une ville ou un pays, à l'aide de multiples sites à antennes ou de systèmes de satellites gérés par des fournisseurs de services sans fil.

Cerains ordinateurs portables ThinkPad sont Equipes d'une carte de reseau etendu sans fil integree qui inclut certaines technologies de reseau etendu sans fil, telles que 1xEV-DO, CDMA, HSPA, HSPA+, 3G ou GPRS. En utilisant la carte de reseau etendu sans fil integree et l'utilitaire de configuration qui est preinstallé sur notre ordinateur, vous pouvez etabrir une connexion à un reseau etendu sans fil et contrcler son etat.

Remarque : Dans certains pays, le service de réseau étendu sans fil est fourni par des fournisseurs de services autorisés.

Conseils relatifs à l'utilisation de la fonction de réseau étendu sans fil

Pour obtenir la meilleure connexion possible, suivez les conseils suivants :

• Maintenez l'ordinateur éloigné de votre corps.
• Placez votre ordinateur sur une surface plane et ouvre l'écran de l'ordinateur afin qu'il forme un angle d'un peu plus de 90 degrés.
• Eloignez votre ordinateur des murs de béton ou de brique qui risqueraient de réduire la force des signaux cellulaires.
• Vous obtiendrez une(Meilleure réception à proximate des fenêtres et d'autres endroits ou la réception de téléphone cellulaire est la(Meilleure.

Bluetooth

Bluetooth est l'une des nombreuses technologies sans fil utilisées pour créé un réseau personnel. La technologie Bluetooth permet à différents types d'appareils électroniques, comme des ordinateurs, des téléphones mobiles ou des péripériques de toutes sortes, d'échanger entre eux, sur une courte distance, par liaison radio, de la voix et des données.

Etablissement d'une connexion au réseau sans fil

Pour étabrir une connexion à un réseau sans fil, procédez comme suit :

1. Pour mesure sous tension les fonctions sans fil, appuyez sur F9.
2. Cliquez sur l'icone d'etat de la connexion au réseau sans fil dans la zone de notification Windows. Une liste des réseaux sans fil disponibles s'affiche.
3. Double-cliquez sur un reseau pour vous y connecter. Indiquez les informations requises si nécessaire.

Si vous nevez vous connecter à des réseaux sans fil dans différents lieux, utilisez le logiciel suivant pour gérer plusieurs profils de réseaux afin que l'ordinateur se connecte automatiquement à un réseau disponible lorsque l'emplacement change :

• Sous Windows 7 : utilisez le programme Access Connections. Pour savoir comment démarrer le programme Access Connections, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 12.
• Sous Windows 8 : ouvre le programme Lenovo Settings et cliquez sur Connaissance des emplacements. Voir « Accès aux programmes Lenovo sous Windows 8 » à la page 14.

Attention :

• Si vous souhaitez utiliser les fonctions sans fil de votre ordinateur lors d'un voyage en avion, consultez la compétie aérienne avant l'embarquement pour connaître les services disponibles.
• S'il existe des restrictions concernant l'utilisation d'ordinateurs dotés de fonctions sans fil lors d'un voyage en avion, vous doivent désactiver ces fonctions avant l'embarquement. Pour désactiver les fonctions sans fil, voir « Activation ou désactivation des dispositifs sans fil » à la page 36.

Configuration d'un réseau sans fil

Pour utiliser la carte de réseau sans fil intégrée (norme 802.11) pour communiquer, démarrez le programme Access Connections. Voir « Accès aux programmes Lenovo sous Windows 7 » à la page 12.

Remarque : Avant de commencer à configurer les connexions de réseau sans fil à l'aide du programme Access Connections, procurez-vous le nom de réseau (SSID) et les informations de chiffrement auprès de votre administrateur réseau.

Access Connections est un programme d'assistant à la connectivité. Il permet facilement d'activer une carte réseau et de désactiver les autres cartes à la demande. Une fois la connexion réseau sans fil configurée, vous pouvez utiliser ce programme pour passerrapidementaux paramètres réseau.

Utilisation de Bluetooth

Certains modèles sont équipés d'une carte Bluetooth conforme aux specifications Bluetooth 4.0.

Pour activer la fonction Bluetooth sous Windows 7, appuyez sur F9 pour ouvrir le commutateur radio sans fil. Activez la radio Bluetooth. Pour le système d'exploitation Windows 8, la fonction Bluetooth est activée par défaut.

Envoi de données à un périphérique Bluetooth

Pour envoyer des données à un périphérique Bluetooth, procédez comme suit :

1. Activation de la fonction Bluetooth.
2. Cliquez avec le bouton croit de la souris sur les données à envoyer.
3. Sélectionnez Envoyer à → Périphériques Bluetooth.
4. Sélectionnéz un périphérique Bluetooth et suivez les instructions qui s'affichent à l'écran.

Pour plus de détails, reportez-vous au système d'aide de Windows.

Remarque: Si vous utilise la fonction sans fil (norme 802.11) de l'ordinateur en même temps qu'une option Bluetooth, la vitesse de transmission des données peut être retardée et les performances de la fonction sans fil peuvent se dégrader.

Pour plus d'informations sur l'utilisation de la fonction Bluetooth, reportez-vous au système d'aide de Windows et de Bluetooth.

Vérification de l' état de la connexion au réseau sans fil

Vouss pouvez vérifier l'etat de la connexion de votre ordinateur au réseau sans fil et la force du signal sans fil via l'icone d'etat de la connexion au réseau sans fil dans la zone de notification Windows. Plus le nombre de barres est élevé, meilleur est le signal.

Sous Windows 7, you could use the jauge Access Connections, l'icone d'etat d'Access Connections ou l'icone d'etat de la connexion au réseau sans fil d'Access Connections dans la zone de notification Windows.

Sous Windows 7, la jauge Access Connections dans la zone de notification Windows affiche la qualite du signal et l'etat de la connexion sans fil.

Pour plus d'informations sur l'etat et la force du signal de votre connexion sans fil, ouvrez le programme Access Connections ou cliquez avec le bouton droit de la souris sur la jauge Access Connections dans la zone de notification Windows et selectionnez Afficher I'etat de la connexion sans fil.

• Etats de la jauge Access Connections : réseau local sans fil

La connexion radio sans fil est désactivée ou aucun signal n'est reçu.
- La connexion radio sans fil est activée. Le signal de la connexion sans fil est faible. Pour augmenter la force du signal, approchez l'ordinateur du point d'accès sans fil.
La connexion radio sans fil est activée. Le signal de la connexion sans fil est moyen.
La connexion radio sans fil est activée. Le signal de la connexion sans fil est excellent.

• Etats de la jauge Access Connections : réseau étendu sans fil

• Pas de signal

• Niveau du signal 1
• Niveau du signal 2
• Niveau du signal 3

Remarque : Pour plus d'informations sur la jauge Access Connections, voir le système d'aide d'Access Connections.

Icône d' état d'Access Connections

L'icône d' état d'Access Connections affiche l'état général de la connexion.

Remarque : Pour afficher l'icone d'etat d'Access Connections, cliquez sur Afficher les icones masquées dans la barre des tâches. Pour ajouter ces icones à la barre des tâches de façon permanente, cliquez sur Personneliser et personnelisez les paramètres. Pour plus d'informations sur les icones, voir le système d'aide d'Access Connections.

• Etats de l'icone d'etat d'Access Connections

• Aucun profil d'emplacement n'est actif ou il n'en existe pas.
  Le profil d'emplacement actuel est disconnected.
  Le profil d'emplacement actuel est connecté.

Icône d' état de la connexion sans fil d'Access Connections

L'icone de l'état de la connexion sans fil d'Access Connections affiche l'état et la qualité du signal de la connexion sans fil.

Pour plus d'informations sur l'etat et la force du signal de la connexion sans fil, ouvre le programme Access Connections ou cliquez deux fois sur l'icone d'etat d'Access Connections dans la zone de notification Windows.

• Icône d'etat de la connexion sans fil : réseau local sans fil

La connexion radio sans fil est désactivée.
La connexion radio sans fil est activée. Pas d'association.

La connexion radio sans fil est activée. Pas de signal.
- La connexion radio sans fil est activée. Le signal de la connexion sans fil est excellent.
- La connexion radio sans fil est activée. Le signal de la connexion sans fil est moyen.
- La connexion radio sans fil est activée. Le signal de la connexion sans fil est faible. Pour augmenter la force du signal, approchez l'ordinateur du point d'accès sans fil.

• Icône d' état de la connexion sans fil : réseau étendu sans fil

La connexion radio sans fil est désactivée.
- Pas de liaison
- Pas de signal
- Niveau du signal 1
Niveau du signal 2
Niveau du signal 3

Remarque: Si vous rencontres des difficultés pour étabir une connexion, rapprochez l'ordinateur du point d'accès sans fil.

Activation ou déactivation des dispositifs sans fil

Pour activer ou désactiver les fonctions sans fil, procédez comme suit :

• Sous Windows 7 : appuyez sur F9 pour ouvrir le commutateur radio sans fil. Activez ou désactiver la fonction sans fil selon vos besoin.
• Sous Windows 8 : appuyez sur F9 pour activer ou désactiver le Mode avion. Lorsque le Mode avion est activé, tous les péripériques sans fil sont éteints.

Vouss poez eaglement utiliser le commutateur radio sans fil pour activer ou dactiver les connexions radio sans fil de tous les peripériques sans fil sur voite ordinateur.

Utilisation d'un projecteur ou d'un écran externe

Voussoupiezreliervoire ordinateuraunprojecteur poureffectuerdespresentationsoua unecran externepourétenderevrespace de travail.

Modification des paramètres d'affichage

Voussoupiezmodifierlesparametesd'affichage,telsque la taille de police.

Modification de la taille de police

Pour modifier la taille de police, procédez comme suit :

1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Personneliser.
2. Cliquez sur Affichage sur la gauche.
3. Sélectionnez la taille de police souhaitée.
4. Cliquez sur Appliquer. Le changement ne prend effet qu'une fois que vous etes déconnecté.

Connexion d'un projecteur ou d'un écran externe

Cette rubrique fournit des informations sur la connexion d'un projecteur ou un écran externe.

Connexion d'un écran externe

Votre ordinateur peut prendre en charge une résolution video maximale de 2048x1536 (avec un écran exter branché sur le connecteur VGA) ou de 2560x1600 (avec un écran exter branché sur le connecteur HDMI), sous réserve que l'écran exter prenne également en charge cette résolution. Pour plus de détails, consultez les manuels fournis avec l'écran.

Vous pouvez définir n'importe qu'elle valeur de résolution pour l'écran de l'ordinateur ou pour l'écran externe. Lorsque vous utilisez les deux écrans à la fois, leur résolution est identique. Si vous définisse une résolution plus élevé pour l'écran de l'ordinateur, vous ne pouvez visualiser qu'une partie de l'écran à la fois. Vous pouvez afficher les autres parties en déplaçant l'image à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage.

Voussoupiez deplacer la sortie d'affichage sur I'ecran de I'ordinateur, I'ecran externe ou les deux en modifiant les parametes dans la fenetre Parametes d'affichage.

Connexion d'un écran externe

Pour brancher un écran externe, procédez comme suit :

1. Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.
2. Allumez l'écran externe.
3. Changez l'emplacement de la sortie de l'affichage en appuyant sur la touche F6. Cela vous permet de basculer l'affichage entre l'écran externe, l'écran de l'ordinateur et les deux écrans.

Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez avec le bouton droit sur le bureau, puis sélectionnez Résolution d'écran. Cliquez sur le bouton Détector.

Configuration du type d'écran

Pour définiir votre type d'écran, procédez comme suit :

1. Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.
2. Allumez l'écran externe.
3. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque: Si I'ordinateur ne parvient pas a détecter l'écran externe, cliquez sur le bouton Détector.

1. Cliquez sur l'icone correspondant à l'écran souhaïte (l'icone Ecran-2 correspond à l'écran externe).
2. Définisse la Résolution.
3. Cliquez sur Paramètres avances.
4. Cliquez sur l'onglet Ecran. Vérifiez la fenêtre d'informations sur l'écran pour vous assurez que le type d'écran est correct. Si tel est le cas, cliquez sur OK pour fermer la fenêtre. Sinon, procédez comme suit :
5. Si plus de deux types d'écran sont affichés, Sélectionnez Moniteur Plug-and-Play générique ou Moniteur non Plug-and-Play générique.
6. Cliquez sur Propriétés. Si vous étés invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.
7. Cliquez sur l'onglet Pilote.
8. Cliquez sur Mettre à jour le pilote.
9. Cliquez sur Rechercher un pilote logiciel sur mon ordinateur, puis sur Me laisser besoin parmi une liste de pilotes de périphériques sur mon ordinateur.
10. Désélectionné la case Afficher les matériels compatibles.

11. Sélectionnez le Fabricant et le Modèle de l'écran. Si vous écran ne figure pas dans la liste, arrêtez l'installation de ce pilote et utilisez celui qui est fourni avec votre écran.

12. Àpès avoir mis à jour le pilote, cliquez sur Fermer.

13. Cliquez sur OK.

Remarque : Pour modifier les paramètres de couleur, cliquez avec le bouton droit de la souris sur le bureau, puis Sélectionnez Résolution d'écran. Cliquez sur Paramètres avances, sélectionnez l'onglet Ecran, puis définissez les Couleurs.

Remarques sur la connexion d'un écran externe

• Lorsque vous installez un système d'exploitation, vous doivent également installer le pilote d'écran adapté à votre écran, qui est fourni avec l'ordinateur, ainsi que le fichier INF livre avec l'écran externe.
• Si vous définissez une résolution supérieure à celle utilisée sur l'écran de l'ordinateur et si vous utilisez ensuite un écran externe qui ne prend pas en charge cette résolution, tirez parti de la fonction écran virtuel, qui vous permet de n'afficher qu'une partie de l'image haute résolution générae par toute ordinateur. Vous pouvez afficher les autres parties de l'image en déplaçant l'écran à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage.
• Si vous utilisez un écran externe obsolète, la résolution et la fréquence de rafraîchissement peuvent être limitées.

Utilisation du double affichage

Cette section présente la fonction d'extension du bureau, qui vous permit d'utiliser à la fois l'écran de l'ordinateur et un écran externe comme unités d'affichage.

Utilisation de la fonction d'extension du bureau

Votre ordinateur prend en charge une fonction d'extension du bureau. Cette fonction permet d'utiliser à la fois l'écran de l'ordinateur et un écran externe comme unités d'affichage. Vous pouvez également afficher des images de bureau différentes sur chaque écran.

Vouss pouvez utiliser la fonction d'extension du bureau sans modifier de paramétres. Si la fonction ne fonctionne pas, reportez-vous à la section « Activation de la fonction d'extension du bureau » à la page 39 pour l'activer.

Remarques sur la fonction d'extension du bureau

• Si vous souhaitez ouvrir une session DOS plein écran lorsque vous âtes en mode d'extension du bureau, seul l'écran principal passée en mode DOS. L'autre écran s'éteint.

• Si vous ordinateur est doté d'une carte graphique Intel®, vous pouvez désigner l'autre écran comme étant l'écran principal en procédant comme suit :

• Appuyez sur les touches Ctrl+Alt+Fn+F12. La fenêtre d'interface de commandes utiliser Intel s'ouvre.

• Sélectionnez Multiple Displays.
• Modifiez Operating Mode en Extended Mode.

• Modifiez le paramètre permettant de désigner l'écran principal.

• Si vous ordinateur est doté d'une carte graphique AMD®, vous pouvez désigner l'autre écran comme étant l'écran principal en procédant comme suit :

• Cliquez avec le bouton droit de la souris, puis selectionnéz Résolution d'écran.

• Sélectionnez Ependre ces écrans dans Plusieurs écrans.

• Modifie le paramètre permettant de désigner l'écran principal.

• Lorsqu'un programme utilisant DirectDraw ou Direct3D est executé en mode plein écran, il n'apparait que sur l'écran principal.

• Il est impossible d'utiliser la fonction de changement d'unité d'affichage lorsque vous étés en mode d'extension du bureau.

Activation de la fonction d'extension du bureau

Pour activer la fonction d'extension du bureau, précédez comme suit :

1. Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.
2. Allumez l'écran externe.
3. Appuyez sur la touche F6, puis selectionnéz Etendre.

Pour changer la résolution de chaque écran, procédez comme suit :

1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.
2. Cliquez sur I'icone Ecran-1 (pour I'unité d'affichage principale, c'est-à-dire I'écran de l'ordinateur).
3. Définissez la résolution de l'écran principal.
4. Cliquez sur l'icone Ecran-2 (pour l'unité d'affichage secondaire, c'est-à-dire l'écran externe).
5. Définissez la résolution de l'écran secondaire.
6. Placez les iconônes des écrans de façon à ce qu'elles se touchent.

Remarque : Vous pouvez placer les écrons dans n'importe qu'elle position relative, pourvu que les iconônes se touchent.

1. Cliquez sur OK pour appliquer les modifications.

Remarque : Pour modifier les paramètres de couleur, cliquez avec le bouton droit de la souris sur le bureau, puis Sélectionnez Résolution d'écran. Cliquez sur Paramètres avancés, Sélectionnez l'onglet Ecran, puis définissez les Couleurs.

Utilisation de la fonction de gestion graphique NVIDIA Optimus

Certsains ordinateurs portables ThinkPad prenent en charge la fonction de gestion graphique Nvidia Optimus.

La fonction de gestion graphique NVIDIA Optimus active une bascule dynamique, c'est-à-dire qu'elle permet de basculer de la gestion graphique de type Haute performance à Economie d'énergie sans redémarrer l'ordinateur.

Changement de processeur graphique

Si l'ordinateur prend en charge la fonction de gestion graphique NVIDIA Optimus, le changement de processeur graphique s'effectue automatiquement en fonction des paramètres du mode de gestion de l'alimentation que vous utilisez.

Remarque : Si l'ordinateur fonctionne sous Windows XP, vous ne pouvez pas changer de processeur graphique.

Utilisation des dispositifs audio

Votre ordinateur est équipé des éléments suivants :

• Prise audio multifonction de 3,5 mm de diamètre
• Haut-parleurs stéreo intégrés
• Micro intégré

L'ordinaire compte également une puce audio vous permettant de bénéficier de diverses fonctions audio multimédia :

• Conformé à la norme audio haute définition Intel
• Enregistrement et lecture de fichiers PCM et WAV au format 16 bits ou 24 bits
• Lecture d'un fichier WAV à un taux d'échantillonnage de 44,1 KHz à 192 KHz
• Lecture de fichiers MIDI via un synthétiseur à table d'onde dans les systèmes d'exploitation Microsoft Windows
• Lecture de fichiers MP3 via Windows Media Player ou un logiciel de lecture MP3
• Enregistrement à partir de diverses sources sonores

Remarque : La prise audio multifonction ne prend pas en charge les micros conventionnels.

Le tableau suivant indique les fonctions des péripériques audio connectés aux prises de votre ordinateur qui sont prises en charge.

Tableau 3. List des fonctions audio

Prise	Casque avec prise 4 pôles de 3,5 mm	Casque standard	Micro standard
Prise audio multifonction	Fonctions casque et micro prises en charge	Fonction casque prise en charge	Non pris en charge

Configuration en vue d'un enregistrement sonore

Pour configurer le micro sous Windows 7 afin d'obtenir un enregistrement optimal, ouvrez la fenêtre Realtek HD Audio Manager en procédant comme suit :

Accédez au Panneau de configuration et cliquez sur Matériel et audio Realtek HD Audio Manager. La fenêtre Realtek HD Audio Manager s'affiche.

Utilisation de laamera intégrée

Si vous ordinateur est équipé d'uneamera intégrée, vous pouvez utiliser laamera pour visionner votre image video et pour effectuer un instantané de votre image actuelle.

Pour ce faire, procedez comme suit :

• Sous Windows 7 : appuyez sur F5 pour ouvrir la fenêtre Paramétres des communications.
• Sous Windows 8 : cliquez sur Camera à partir de l'écran Demarrer.

Lorsque laamera démarre, le voyant vert d'utilisation de laamera s'allume.

Vous pouvez également utiliser laamera intégrée avec d'autres programmes qui proposent des fonctions de photographie, de capture video et de visioconférence. Pour utiliser laamera intégrée avec d'autres programmes, ouvre l'un des programmes et lancez la fonction de photographie, de capture video ou de visioconférence. Ensuite, laamera est lancée automatiquement et levoyant vert d'activation de laamera s'allume. Pour plus d'informations sur l'utilisation de laamera avec un programme, reportez-vous à la documentation fournie avec le programme.

Configuration des paramètres de laamera

Vousspuvezconfigurerlesparametesde lacamera selonvosbesoins.Parexample,vouspouvezajusterla qualite de la sortie video.

Pour configurer les paramètres de laamera, procédez comme suit :

• Sous Windows 7 : appuyez sur F5. La fenêtre Paramètres des communications s'affiche. Cliquez sur le bouton Gérer les paramètres et configurez les paramètres de laamera à votre convenance.
• Sous Windows 8 : cliquez sur Lenovo Settings à partir de l'écran Demarrer. Cliquez ensuite sur Caméra Suivez les instructions à l'écran pour configurer les paramétres à votre convenance.

Utilisation d'une carte Flash Media

Votre ordinateur est équipé d'un emplacement pour lecteur de carte mémoire.

Le logement du lecteur de carte mémoire prend en charge les quatre types de cartes suivants :

• Carte SD (Secure Digital)
• Carte SDHC (Secure Digital High-Capacity)
• Carte SDXC (Secure Digital eXtended-Capacity)
  MultiMediaCard (MMC)

Remarque : Lors du transfert de données à partir d'une carte Flash Media, telle qu'une carte SD, ne mettez pas l'ordinateur en mode veille ou hibernation avant la fin du transfert, car cela pourrait endommager vos données.

Pour plus d'informations sur les cartes Flash Media, reportez-vous à l'une des rubriques suivantes :

• « Insertion d'une carte Flash Media » à la page 41
• « Retrait d'une carte Flash Media » à la page 42

Insertion d'une carte Flash Media

Attention : Avant d'installer l'une des cartes ci-après, touchez une table en métal ou un objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique liént dans votre corps. L'électricité statique risque d'endommager la carte.

• Carte SD
• Carte SDHC
• Carte SDXC
  MultiMediaCard

Pour insérer une carte Flash Media Card dans le logement du lecteur de carte mémoire 4 en 1, procédez comme suit :

1. Vérifiez que la carte est correctement orientée.
2. Insérez fermement la carte dans le logement du lecteur de carte mémoire 4 en 1. La carte peut s'arrêter avant d'être complètement installée dans le logement.

Si la carte Flash Media n'est pas prete à l'emploi, procedez comme suit :

1. Accédez au Panneau de configuration et cliquez sur Matériel et audio Gestionnaire de péripériques. Si vous étes invité à entrer un mot de passé administrateur ou une confirmation, entrez le mot de passé ou confirmez.
2. Dans le menu Action, Sélectionnez Ajouter un matériel d'ancienne génération. L'assistant Ajout de matériel démarre.
3. Suívez les instructions qui s'affichent à l'écran.

Retrait d'une carte Flash Media

Pour prisonerunecartFlashMedia,procedez comme suit:

1. Cliquez sur Afficher les icones masquées dans la barre des tâches.
2. Cliquez avec le bouton droit de la souris sur l'icone Retirer le périphérique en toute sécurité et éjecter le média.
3. Sélectionnez l'options correspondante pour éjecter la carte du système d'exploitation Windows.
4. Appuyez sur la carte pour l'éjecter de votre ordinateur.
5. Retirez la carte et rangez-la en lieu sur en vue d'une utilisation ultérieure.

Remarque: Si vous ne retirez pas la carte après l'avoir arrêtée dans le système d'exploitation Windows, la carte devient inaccessible. Pour acceder à la carte, vous devez la prisoner puis l'insérer de nouveau.

Chapitre 3. Vous et votre ordinateur

Cette section fournit des informations sur l'accessibilité, le comport et vous explique comment voyager avec votre ordinateur.

Accessibilité et comport

De bonnes pratiques ergonomiques sont importantes pour tirer le meilleur parti de votre ordinaire personnel et éviter toute sensation d'inconfort. AgencezVote bureau etyer matériel afin de I'adapter a vos besoinnels et au type de travail que vous effectuez. En outre, des habitudes saines permettent d'optimiser les performances et d'obtenir un meilleur comfort lors de l'utilisation de I'ordinateur.

Les rubriques ci-après fournissant des informations relatives à l'organisation de votre bureau, l'installation de votre matériel, et la mise en place de bonnes habitues de travail.

Lenovo s'engage à fournir les informations et les technologies les plus récentes aux clients souffrant d'un handicap. Veuillez consulter les informations d'accessibilité, quiprésent nos initiatives dans ce domaine.

Ergonomie

En voyage, votre environnement de travail change constamment. Par exemple, l'adaptation aux sources de lumière ambiantes, une assise comfortable et un bon positionnement de votre matériel informatique peuvent vous permettre d'améliorer vos performances et votre comfort.

L'exemple suivant présente un utilisateur en environnement de travail conventionnel. Meme si vous ne vous trouvez pas dans cette situation, vous pouvez suivre la plupart de ces conseils. Prenez de bonnes habituées, vous ne pourrez qu'en bénéficier.

Position générale : changez de position de travail afin d'eviter de ressentir un sentiment d'inconfort si vous restez dans la meme position pendant une période prolongee. De courtes mais fréquentes pauses yous perpetteant aussi d'éviter tout sentiment d'inconfort provenant de votre position de travail.

Ecran : placez l'écran de manière à conserver une distance de vue comfortable comprise entre 510 et 760 mm. Evitez la lumière éblouissante ou les reflets sur l'écran qui peuvent provenir de l'éclairage au

plafond ou de sources de lumière extérieures. Nettoyez régulièrement l'écran et réglez la luminosité de façon à permettre une vision comfortable. Appuyez sur F7 ou F8 pour régler la luminosité de l'écran.

Position de la tete : maintenez votre tete et votre cou dans une position comfortable et neutre (vertical ou droite).

Chaise : utilisez une chaise à hauteur régiable qui supporte correctement votre dos. Réglez la chaise selon vos besoin.

Position des bras et des mains : si possible, utilisez les accoudoirs ou toute autre partie de votre plan de travail pour bénéficier d'un support pour vos bras. Gardez les avant-bras, les poignets et les mains dans une positionSouple (horizontal).Tapez delicatement sur les touches.

Position des jambes : gardez les cuisses parallètes au sol et les pieds à plat sur le sol ou le repose-pieds.

En voyage

Il peut s'avérer difficile d'observer les règles d'ergonomie optimes lorsque vous utilisez l'ordinateur en dehors de votre bureau. Quel que soit l'environnement, essayez de tener compte d'un maximum de conseils d'utilisation. Une assiste correcte et un éclairage approprié, par exemple, vous aideront à conserver des niveaux de comport et de performances sou Haitables.

Problèmes de vision

Les écrons de visualisation des ordinateurs portables ThinkPad sont conçus pour satisfaire les normes les plus élevées ; ils offrent des images nettes et plus vraies que nature et un affichage large et lumineux qui optimise la visualisation des applications et le comport d'utilisation de votre ordinateur. Bien entendu, toute activité visuelle intense et soutenue peut provoquer une fatigue. Si vous avez des questions sur la fatigue visuelle et le manque de comport visuel, besoin des conseils à un spécialiste.

Confort

Suivez les instructions suivantes pour améliorer votre comport et vos performances.

Activité et pauses : Plus vous utilisez votre ordinateur, plus il est important de respecter la position de travail. Respecter les « informations relatives à l'ergonomie » à la page 43 et adopter une « position asse active » sont les mêleurs moyens pour éviter le sentiment d'inconfort associé à vos positions de travail. Le fait de changer spontanément votre position de travail et de prendre des pauses courtes mais féquentes vous permet de travailler sur votre ordinateur de façon saine. Notre ordinateur est léger et mobile. Vous pouvez donc facilement le repositionner sur votre plan de travail pour l'adapter aux changements de position.

Agencement de votre zone de travail : Familiarisez-vous avec les meubles de votre bureau de façon à savoir comment ajuster votre surface de travail, votre siège et tout autre outil de travail afin d'assurer un comfort adapté à vos préférences. Si votre zone de travail ne se trouve pas dans un bureau, veillez à bien adopter une position assise active et prenez des pauses. De nombreuses solutions produit ThinkPad sont disponibles pour vous aider à modifier et à développer libre ordinateur afin qu'il corresponde au mieux à vos besoin. Consultez le site Web ci-après pour visualiser certaines de ces options : http://www.lenovo.com/accessories/services/index.html. Découvre les solutions d'installation pour stations d'accueil et produits externes qui offrent les possibités de réglage et les fonctions les最好的 adaptations à vos besoin.

Informations d'accessibilité

Lenovo s'engage à fournir un meilleur accès aux informations et aux technologies pour les personnes souffrant d'un handicap. Par conséquent, les informations suivantesprésentent des possibités permettant aux utilisateurs malentendants, malvoyants ou à mobilité réduite de profiter pleinement de leur ordinateur.

Les technologies d'aide permettent aux utilisateurs d'acceder aux informations de la(Meilleure façon possible. Certaines de ces technologies sont déjà fournies avec le système d'exploitation, d'autres peuvent etre obtenues chez des fournisseurs ou sur le Web http://www.lenovo.com/healthycomputing.

Technologies d'aide

Certain technologies d'accessibilité sont disponibles à partir du programme Options d'accessibilité. Le nombre de fonctions d'accessibilité disponibles varie selon le système d'exploitation. En général, les options d'accessibilité améliorent la façon dont les utilisateurs malentendants, malvoyants ou à mobilité réduite naviguent et utilisent leur ordinateur. Par exemple, il se peut que certains utilisateurs ne disposent pas des capacité moteur leur permettant d'utiliser une souris ou de Sélectionner une combinaison de touches. D'autres utilisateurs exigent des polices de caractère plus grandes ou des modes d'affichage à fort contraste. Dans certains cas, des loupes et des synthétiseurs de parole intégrés sont disponibles. Pour plus de détails sur chacune de ces fonctions, consultez le système d'aide de Microsoft.

Pour utiliser le programme Accessibility Options, accédez au Panneau de configuration et cliquez sur Options d'ergonomie Centre d'accessibilité.

Technologies de lecteur d'écran

Les technologies de lecteur d'écran concernent principalement les interfaces de logiciels, les systèmes d'aide et une série de documents en ligne. Cependant, si un lecteur d'écran est incapable de dire des documents, ces derniers doivent d'abord faire l'objet d'une conversion. Une des solutions consiste à convertir des fichiers PDF Adobe dans un format leur permettant d'être lus par les lecteurs d'écran. Cette solution, basée sur le Web, est fournie par Adobe Systems Incorporated. A partir du site http://access.adobe.com, les documents PDF Adobe peuvent être convertis au format HTML ou au format texte dans plusieurs langues. Une des options permet de convertir les documents PDF se trouvant sur Internet. Une seconde option permet aux utilisateurs de soumettre l'URL d'un fichier PDF Adobe dans un courrier électronique et de le convertir au format HTML ou au format texte ASCII. Les fichiers PDF Adobe d'une unité de disque dur locale, d'un CD-ROM local ou d'un réseau local (LAN) peuvent être convertis en jignant le fichier PDF Adobe à un courrier électronique.

Voyager avec votre ThinkPad

Cette rubrique donne des indications qui vous aideront à utiliser votre ordinateur lorsque vous voyagez.

Conseils pour voyager

Suivez les conseils ci-après pour voyager plus sereinement et efficacement avec votre ordinateur.

• Vous pouvez passer votre ordinateur au travers des détecteurs à rayons X des aéroports en toute sécurité, mais gardez un oeil sur lui à tout instant pour éviter qu'il ne soit volé.
• Munissez-vous d'un adaptateur électrique pour une utilisation dans un avion ou une automobile.
• Si vous portez un boîtier d'alimentation, détachez son cordon pour ne pas l'endommager.

Conseils pour voyager en avion

Si vous emmenez votre ordinateur avec vous en avion, tenez compte des conseils suivants :

• Si vous avez l'intention d'utiliser votre ordinateur ou des services sans fil (teils qu'Internet et Bluetooth), vérifie les restrictions et la disponibilité des services auprès de la Compagnie aérienne avant

l'embarquement. S'il existe des restrictions concernant l'utilisation d'ordinateurs dotés de fonctions sans fil lors d'un voyage en avion, vous doivent respecter ces restrictions. Si nécessaire, désactive les fonctions sans fil avant l'embarquement.

• Faites attention au dossier qui se trouve devant vous dans l'avion. Inclinez l'écran du ThinkPad de manière à éviter qu'il ne soit percuté si la personne assisté devant vous abaisse son dossier.
• N'oubliez pas de mettre l'ordinateur en mode hibernation ou hors tension au décollage.

Accessoires de voyage

Lorsque you etes en déplacement, consultez la liste suivante pour éviter d'oublier des éléments essentiels :

• Boitier d'alimentation ThinkPad
• Adaptateur multifonction ca/cc pour ThinkPad
• Souris externe (si vous avez l'habitude de vous en servir)
  Cable Ethernet
• Batterie supplémentaire, chargée
• Mallette solide assurant une protection adequate
• Unité de stockage externe

Si vous voyagez à l'étranger, pensez à emporter un boîtier d'alimentation pour le pays dans lequel vous给您 rendez.

Pour acheter des accessoires de voyage, accedez à la page suivante : http://www.lenovo.com/accessories.

Chapitre 4. Sécurité

Le present chapitre fournit des informations sur la façon de protégier l'ordinateur contre le vol et toute utilisation non autorisée.

• « Installation d'un antivol » à la page 47
• « Utilisation de mots de passer » à la page 47
• « Sécurité du disque dur » à la page 52
• « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 53
• « Utilisation de pare-feu » à la page 54
  Protection des données contre les virus » à la page 54

Installation d'un antivol

Vousspuvez cadenasservoire ordinateure en vue de le proteger contre tout displacement non autorise.

Installez un antivol dans le dispositif de sécurité de l'ordinateur, puis attachez la chaine du verrou à un objet fixe. Reportez-vous aux instructions fournies avec l'antivol.

Remarque : Il vous incombe d'évaluier, de scélectionner etmettre en œuvre les dispositifs de verrouillage et de sécurité. Lenovo neporte aucun jugement et n'assure aucune garantie sur le fonctionnement, la qualité ou les performances de tels dispositifs.

Utilisation de mots de passer

C'est à l'aide de mots de passer que vous empêcherez les autres utilisateurs d'avoir accès à votre ordinateur. Lorsque vous avez défini un mot de passer, une invite s'affiche sur l'écran chaque fois que vous mettez l'ordinateur sous tension. Entrez le mot de passer à l'invite. Vous ne pourrez utiliser l'ordinateur que si vous avez entre le mot de passer approprié.

Mots de passer et mode veille

Si vous avez defini des mots de passer et mis votre ordinateur en mode veille, la procEDURE de reprise de fonctionnement de l'ordinateur est la suivante :

• Vous n'êtes pas invite à saisir le mot de passer lors de la reprise de fonctionnement de l'ordinateur.
• Si une unité de disque dur ou une unité SSD est protégée par un mot de passage, elle est déverrouillée automatiquement lorsque vous reprenez le mode de fonctionnement normal.

Remarque: Si un mot de passer Windows a ete defini, vous serez invit a l'entrer.

Saisie de mots de passer

Si cette icône apparait, entrez un mot de passer à la mise sous tension ou un mot de passer superviseur.

Si cette icône s'affiche, entrez un mot de passer d'accès au disque dur. Pour entrer un mot de passer du d'accès au disque dur, procédez comme suit :

1. Appuyez sur F1. L'icone devient :

1. Entrez le mot de passer maître d'accès au disque dur.

Remarque: Pour revenir à l'icone, appuyez de nouveau sur F1.

Remarque : Appuyez sur la touche retour arriere si vous saississez un mot de passer incorrect.

Mot de passer à la mise sous tension

Vouss pouze définir un mot de passer à la mise sous tension pour protéger votre ordinateur contre tout accès illicite.

Dans ce cas, un message vous invite à entrer le mot de passer à chaque mise sous tension de l'ordinateur.

Définition d'un mot de passer à la mise sous tension

1. Imprimez ces instructions.
2. Sauvegardez tous les fichiers ouverts et fermez tous les programmes.
3. Mettez l'ordinateur hors tension, puis remettez-le sous tension.
4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.
5. Sélectionnez Security, en vous aidant des touches de déplacement du curseur pour vous déplacer dans le menu.
6. Sélectionnez Password.
7. Sélectionnez Power-on Password.
8. Dans la zone Enter New Password, saississez le mot de passer de votre choix et appuyez sur Entrée.
9. Dans la zone Confirm New Password, saississez une seconde fois le mot de passer et appuyez sur Entrée.

Remarque : Il est recommandé de noter votre mot de passage et de le conserver en lieu sûr. Sinon, en cas d'oubli, vous devrez faire procédér à son annulation par un revendeur ou un partenaire commercial Lenovo.

1. Dans la fenêtre Setup Notice qui s'affiche, appuyez sur Entrée pour continuer.
2. Appuyez sur Fn+F10. La fenêtre Setup Confirmation s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

Modification ou suppression du mot de passer à la mise sous tension

Pour modifier le mot de passer à la mise sous tension, suivez les étapes 1 à 7. Saisissez votre mot de passage actuel. Lorsque la zone Enter New Password s'affiche, entrez un nouveau mot de passer, puis ressaississez-le pour vérification. Pour supprimer le mot de passer, suivez les étapes 1 à 7. Saisissez votre mot de passage actuel. Quand la zone Enter New Password apparait, laissez-la vide et appuyez deux fois sur Entrée.

Mots de passer d'accès au disque dur

Il existe deux types de mot de passer à associier au disque dur afin de protégger les informations qu'il contient :

• Mot de passeruseutilisateur du disque dur
• Mot de passer maître, avec lequel un mot de passage utilisé est obligatoire

Si le mot de passer du disque dur d'un utilisateur a ete defini, mais qu'aucun mot de passage maire d'acces au disque dur ne I'a ete, I'utilisateur doit enter son mot de passage pour pouvoir acceder aux fichiers et aux programmes de I'unite de disque dur.

Le mot de passer maître ne peut être définit et utilisé que par l'administrateur système. A la façon d'une clé maître, il permet à l'administrateur système d'acceder à toute unité de disque dur du système. L'administrateur définit le mot de passer maître et personne d'autre ne le connait. L'administrateur définit ensuite un mot de passer pour chaque ordinateur du réseau et indique à chacun le mot de passer de son ordinateur. L'utilisateur peut modifier son mot de passer utiliser comme il le souhaite. Toutefois, l'administrateur peut toujours acceder à l'ordinateur de l'utilisateur en utilisant le mot de passer maître.

Remarque : Lorsqu'un mot de passer maître d'accès au disque dur est défini, seul l'administrateur peut supprimer le mot de passer utiliser d'accès au disque dur.

Définition d'un mot de passer d'accès au disque dur

1. Imprimez ces instructions.
2. Sauvegardez tous les fichiers ouverts et fermez tous les programmes.
3. Mettez l'ordinateur hors tension, puis remettez-le sous tension.
4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.
5. Sélectionnez Security, en vous aidant des touches de déplacement du curseur pour vous déplacer dans le menu.
6. Sélectionnez Password.
7. Sélectionnez Hard Disk 1 Password.

8. Une fenêtre de mot de passer s'affiche. Un message vous invite à sélectionner User ou User + Master. Sélectionnez User pour attribuer un seul mot de passer d'accès au disque dur. Si vous étés administrateur ou superviseur, vous pouvez sélectionner User + Master pour définir deux mots de passer. (L'utilisateur peut alors modifier son mot de passer ultérieurement.)

9. Si vous sélectionnéz User + Master, procédez comme suit :

a. Lorsqu'une fenêtre de saisie du nouveau mot de passer utiliseur d'accès au disque dur s'affiche, entrez votre nouveau mot de passer dans la zone Enter New Password. Appuyez sur Entrée.
b. Dans la zone Confirm New Password, saisissez de nouveau le mot de passer que vous venez de saisir pour vérification. Appuyez sur Entrée.
c. Une fenêtre de message s'affiche et vous invite à définir le mot de passer maître d'accès au disque dur. Appuyez sur Entrée pour continuer.
d. Une fenêtre de saisie du nouveau mot de passer maître d'accès au disque dur s'ouvre. Entrez votre nouveau mot de passer dans la zone Enter New Password. Appuyez sur Entrée.
e. Dans la zone Confirm New Password, saississe de nouveau le mot de passer que vous venez de saisir pour vérification. Appuyez sur Entrée.

• Si vous sélectionné seulement User, procédez comme suit :

a. Lorsqu'une fenêtre de saisie du nouveau mot de passer s'affiche, entrez votre nouveau mot de passer dans la zone Enter New Password. Appuyez sur Entrée.

Remarques :

• Vous pouvez définir la longueur minimale du mot de passer d'accès au disque dur via le menu Security.
• Si le mot de passer d'accès au disque dur que vous définissez dépasse sept caractères, l'unité de disque dur ne pourrait être utilisée que par un ordinateur capable de reconnaître les mots de passage de plus de sept caractères. Si vous installez ensuite l'unité de disque dur sur un ordinateur incapable de reconnaître un mot de passer d'accès au disque dur contenant plus de sept caractères, vous ne pouvez pas acceder à l'unité.

b. Dans la zone Confirm New Password, saisissez de nouveau le mot de passer que vous venez de saisir pour vérification. Appuyez sur Entrée.

Attention : Il est recommandé de noter les mots de passer et de les conserver en lieu sûr. Sinon, en cas d'oubli du mot de passer maître et/ou utiliser, Lenovo ne peut pas le réinitialiser ni récapuérer les données de votre unité de disque dur. Si cela vous arrive, portez votre ordinateur à un revendeur ou un partenaire commercial Lenovo afin qu'il remplace le disque dur. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pieces et le service.

1. Dans la fenêtre Setup Notice qui s'affiche, appuyez sur Entrée pour continuer.
2. Appuyez sur Fn+F10. La fenêtre Setup Confirmation s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

A la prochaine mise sous tension de l'ordinateur, vous devrez entre le mot de passer maître ou utiliser d'accès au disque dur pour démarrer l'ordinateur et pouvoir acceder au système d'exploitation.

Modification ou suppression du mot d'un passé d'accès au disque dur

Suivez les étapes 1 à 7 décrites dans la section « Définition d'un mot de passer d'accès au disque dur » à la page 49, en entrant votre mot de passer pour acceder au programme ThinkPad Setup.

Pour modifier ou supprimer le mot de passer utiliseur d'accès au disque dur, procedez comme suit :

• Pour modifier le mot de passer d'accès au disque dur, saississez le mot de passer actuel dans la zone Enter Current Password. Saisissez ensuite le nouveau mot de passer d'accès au disque dur dans la zone Enter New Password, puis ressaississez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée et une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passer utiliseur d'accès au disque dur est alors modifié.
• Pour supprimer le mot de passer d'accès au disque dur, saisissez le mot de passer actuel dans la zone Enter Current Password. Laissez ensuite les zones Enter New Password et Confirm New Password vides, puis appuyez sur Entrée. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passer utiliseur d'accès au disque dur est alors supprimé.

Pour modifier ou supprimer les mots de passer User + Master d'accès au disque dur, Sélectionnez User HDP ou Master HDP.

Si vous sélectionné l'option User HDP, procédez comme suit :

• Pour modifier le mot de passer utiliseur d'accès au disque dur, saisissez le mot de passer utiliseur ou maître d'accès au disque dur actuel dans la zone Enter Current Password. Saisissez ensuite le nouveau mot de passer utiliseur d'accès au disque dur dans la zone Enter New Password, puis ressaisissez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée et une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passer utiliseur d'accès au disque dur est alors modifié.
• Pour supprimer le mot de passer utiliseur d'accès au disque dur, saississez le mot de passer maître d'accès au disque dur actuel dans la zone Enter Current Password. Laissez ensuite les zones Enter New Password et Confirm New Password vides, puis appuyez sur Entrée. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Les deux mots de passer d'accès au disque dur (maître et utiliseur) sont alors supprimés.

Si vous sélectionnez l'option Master HDP, procédez comme suit :

• Pour modifier le mot de passer maître d'accès au disque dur, saisissez le mot de passer maître d'accès au disque dur actuel dans la zone Enter Current Password. Saisissez ensuite le nouveau mot de passer maître d'accès au disque dur dans la zone Enter New Password, puis ressaisissez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée et une fenêtre Setup Notice

s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passer maître d'accès au disque dur est alors modifié.

• Pour supprimer le mot de passer maître d'accès au disque dur, saisissez le mot de passer maître d'accès au disque dur actuel dans la zone Enter Current Password. Laissez ensuite les zones Enter New Password et Confirm New Password vides, puis appuyez sur Entrée. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Les deux mots de passer d'accès au disque dur (maître et utiliser) sont alors supprimés.

Mot de passer superviseur

Le mot de passer superviseur permet de protégger les informations système enregistrées dans ThinkPad Setup. En effet, personne ne peut modifier la configuration de l'ordinateur à moins de connaître ce mot de passer. Il présente les caractéristiques suivantes :

• Si un mot de passer superviseur a eté défini, il vous est demandé lorsque vous essayez de lancer le programme ThinkPad Setup. Les personnes non autorisées ne peuvent pas acceder aux données de configuration.
• L'administrateur système peut utiliser le mot de passer superviseur pour acceder à l'ordinateur même si l'utilisateur de ce dernier a défini un mot de passer à la mise sous tension. Le mot de passer superviseur est prioritaire sur le mot de passer à la mise sous tension.

• Si un mot de passer superviseur et un mot de passer à la mise sous tension ont été définis, vous ne pouvez effectuer les opérations suivantes que si vous connaissiez le mot de passer superviseur :

• Suppression du mot de passer à la mise sous tension

• Modification ou suppression du mot de passer superviseur
• Activation et désactivation des fonctions Wake on LAN et Flash over LAN
• Activation et désactivation de la fonction Internal Network Option ROM
• Modification de la date et de l'heure
• Activation et désactivation de la fonction Lock UEFI BIOS Settings
• Activation et désactivation de la fonction Password at unattended boot
• Indication de la longueur minimale des mots de passer à la mise sous tension et des mots de passer d'accès au disque dur
• Activation et désactivation de l'option Boot Device List F12 Option
• Activation et désactivation de la fonction Boot Order Lock
• Activation et désactivation de la fonction Flash BIOS Updating by End-Users (fonction de mise à jour du BIOS Flash par l'utilisateur final)
• Activation et désactivation du périphérique réseau interne
• Activation et désactivation du périphérique sans fil interne
• Activation et désactivation du périphérique Bluetooth interne
• Activation et désactivation du périphérique de réseau étendu sans fil interne
• Activation et désactivation du mode de sécurité

Remarques :

• L'administrateur système peut définir le même mot de passer superviseur sur plusieurs ordinateurs portables ThinkPad pour faciliter l'administration.
• Si vous activez la fonction Lock UEFI BIOS Settings dans le menu Password lorsque vous définisse le mot de passer superviseur, vous interdisez à quiconque, sauf à vous, d'effectuer des modifications.

Définition, modification ou suppression d'un mot de passer superviseur

Seul l'administrateur système peut définir, modifier ou supprimer un mot de passer superviseur.

Pour définir, modifier ou supprimer un mot de passer superviseur, procédez comme suit :

1. Imprimez ces instructions.
2. Sauvegardez tous les fichiers ouverts et fermez tous les programmes.
3. Mettez l'ordinateur hors tension, puis remettez-le sous tension.
4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.
5. Sélectionnez Security, en vous aidant des touches de déplacement du curseur pour vous déplacer dans le menu.
6. Sélectionnez Password.
7. Sélectionnez Supervisor Password.

8. Une fenêtre s'affiche et un message vous invite à entrer un nouveau mot de passer. En fonction de vos besoins, précédez de l'une des façon suivantes :

9. Pour définit un mot de passer, procédez comme suit :

a. Dans la zone Enter New Password, saisissez le mot de passer de votrechioix et appuyez sur Entrée.
b. Dans la zone Confirm New Password, saississez une seconde fois le mot de passer et appuyez sur Entrée.

• Pour modifier un mot de passer, procédez comme suit :

a. Dans la zone Enter Current Password, saisissez le mot de passer superviseur actuel et appuyez sur Entrée.
b. Dans la zone Enter New Password, saisissez le nouveau mot de passer superviseur, puis ressaisissez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée.

• Pour supprimer un mot de passer, procédez comme suit :

a. Dans la zone Enter Current Password, saisissez le mot de passer superviseur actuel et appuyez sur Entrée.
b. Laissez les zones Enter New Password et Confirm New Password vides. Appuyez sur Entrée.

Attention: Il est recommandé de noter votre mot de passer et de le conserver en lieu sûr. En cas d'oubli du mot de passer superviseur, Lenovo ne peut pas le réinitialiser. Si cela vous arrive, portez votre ordinateur à un revendeur ou un partenaire commercial Lenovo afin qu'il remplace la carte mère. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pieces et le service.

1. Dans la fenêtre Setup Notice qui s'affiche, appuyez sur Entrée pour continuer.
2. Appuyez sur Fn+F10. La fenêtre Setup Confirmation s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

Au prochain accès à ThinkPad Setup, le programme ThinkPad Setup vous invitera à entrer votre mot de passer.

Sécurité du disque dur

Pour protéger les mots de passer contre les attaques de sécurité non autorisées, plusieurs des technologies et algorithms les plus innovants sont intégrés dans la conception UEFI BIOS et du matériel des ordinateurs portables ThinkPad.

Pour optimiser la sécurité, procédez comme suit :

1. Définissez un mot de passer à la mise sous tension et un mot de passer d'accès au disque dur pour l'unité de disque dur ou l'unité SSD interne. Reportez-vous à la procédure désrite dans les sections « Mot de passer à la mise sous tension » à la page 48 et « Mots de passer d'accès au disque dur » à la page 48. Pour des raisons de sécurité, il est recommendé deCHOISIR un long mot de passage.
2. Si une unité de disque dur avec chiffrement du disque ou une unité SSD avec chiffrement du disque est installée sur votre ordinateur, faites en sorte de protégger le contenu de la mémoire de l'ordinateur contre les accès illicites à l'aide d'un logiciel de chiffrement d'unité.
3. Avant de mettre au rebut, de vendre ou de ceder votre ordinateur, assurez-vous de supprimer les données qu'il contient. Voir « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 53.

Remarque : L'unité de disque dur intégrée à votre ordinateur peut être protégée par le système UEFI BIOS.

Unité de disque dur et unité SSD avec chiffrement du disque

Cerains modèles contiennent une unité de disque dur ou une unité SSD avec chiffrement du disque. Cette fonction permet de protégger l'ordinateur contre les attaques de sécurité sur les contrôleurs de support, de mémoire flash de type NAND ou les pilotes de périphérique à l'aide d'une puce de chiffrement par matériel. Afin d'utiliser efficacement la fonction de chiffrement, assurez-vous que définir un mot de passer d'accès au disque dur pour l'unité de stockage interne.

Consignes de suppression de données du disque dur ou de l'unité SSD

Avec l'avènement de l'informatique dans tous les aspects du quotidien, les ordinateurstraitent de plus en plus d'informations. Les données de votre ordinateur, dont certaines peuvent être confidentielles, sont stockées sur une de disque dur ou une unité SSD. Avant de mettre au rebut, de vendre ou de céder votre ordinateur, assurez-vous de supprimer les données qu'il contient.

La cession de votre ordinaire à une pierce personne sans supprimer les logiciels charges, tels que les systèmes d'exploitation et les logiciels, peut même enfreindre les contrats de licence. Il est conseilé de vérifier les modalités de ces contrats de licence.

Voici quelques méthodes quisemblant supprimer les données :

• Placer les données dans la corbeille, puis cliquez sur Vider la Corbeille.
  Utiliser l'option Supprimer.
• Formatez votre unité de disque dur ou votre unité SSD à l'aide du logiciel d'initialisation.
• En utilisant le programme de restauration pour restaurer les paramètres d'usine par défaut de l'unité de disque dur ou de l'unité SSD.

Cependant, ces opérations ne font que changer l'allocation de fichier des données; elles ne suppriment pas les données propresment dites. En d'autres termes, le processus de récapération des données est désactivé dans un système d'exploitation tel que Windows. Les données sont toujours là, bien qu'elles semblent perdues. Ainsi, il est parfois possible de dire les données en utilisant un logiciel spécial de récapération des données. Il existe donc un risque que des personnes de mauvaise foi ne lisent et n'utilistant à mauvais escient les données confidentielles des disques durs ou des unités SSD à des fins malveillantes.

Pour empêcher la diffusion des données d'une unité de disque dur ou d'une unité SSD, vous devez impératifement vous charger de les supprimer en totalité lors de la mise au rebut, la vente ou la cession de votre ordinateur. Vous pouvez détruire ces données par un moyen physique, en écrasant l'unité de disque dur ou l'unité SSD avec un marteau, ou par un moyen magnétique, en utilisant un puissant aimant, afin de prendre les données illisibles. Toutefois, nous vous recommendons d'utiliser le logiciel (payant) ou le service (payant) spécifique conçu à cet effet.

Pourmettreau rebut lesdonnées de l'unité de disque dur ou de l'unité SSD,Lenovo fournit l'outil Secure Data Disposal.Pour télécharger le programme, accedez au site Web suivant : http://www.lenovo.com/support

Remarque: L'exécution du programme peut durer environ deux heures.

Si une unité SSD de chiffrement ou une unité de disque dur de chiffrement est prise en charge et installée sur votre ordinateur, vous pouvez loguementmettre au rebut toutes les données contenues sur l'unité en un temps record en effaçant la clé cryptographique. Les données chiffrées à l'aide de l'ancienne clé ne sont pas physiquement effacées et sont conservées sur l'unité. Toutefois, elles ne peuvent pas être déchiffrées sans cette ancienne clé. Cette fonction est activée par l'application ThinkPad Setup Menu Extension Utility et disponible comme option de menu de ThinkPad Setup.

Utilisation de pare-feu

Si vous système est doté d'un pare-feu préinstallé, celui-ci protège votre ordinateur contre les menaces liées à Internet, les accès non autorisés, les intrusions et les attaques via Internet. Il protège également la confidentialité de vos données.

Pour plus d'informations sur l'utilisation du pare-feu, reportez-vous au système d'aide fourni avec le programme.

Protection des données contre les virus

Votre ordinateur est doté d'un programme antivirus préinstallé que vous pouvez utiliser pour détecter et éliminer les virus. Le programme antivirus a ete concu pour détecter et eliminer les virus.

Lenovo fournit la version complète du logiciel antivirus sur votre ordinateur avec un abonnement gratuite pendant 30 jours. Au terme de ces 30 jours, vous devrez renewverer la licence pour continuer à receivevoir les mises à jour du logiciel antivirus.

Pour plus d'informations concernant l'utilisation de votre logiciel antivirus, reportez-vous au système d'aide de ce logiciel.

Chapitre 5. Présentation générale de la récapération

Le present chapitre fournit des informations sur les solutions de récepération proposées par Lenovo.

• « Présentation générale de la récupération pour les modèles Windows 7 » à la page 55
• « Présentation générale de la récupération pour les modèles Windows 8 » à la page 60

Présentation générale de la récapération pour les modèles Windows 7

Cette section contient des informations sur les solutions de récapération fournies par Lenovo pour les ordinateurs avec le système d'exploitation Windows 7.

Remarques :

1. Vous ave le choix entre plusieurs méthodes de récupération de logiciels en cas d'incident logiciel ou matériel. Certaines méthodes variant en fonction de votre type de système d'exploitation.

2. Le produit se trouvant sur le support de récepération ne peut être utilisé que dans les cas suivants :

3. Restauration du produit préinstallé sur votre ordinateur

4. Réinstallation du produit
5. Modification du produit via la fonction Fichiers supplémentaires

Remarques : Afin d'éviter tout problème de performance ou comportement inattendu qui pourrait être causé par la technologie de la nouvelle unité de disque dur, il est recommendé d'utiliser l'un des programmes de sauvegarde suivants :

• Lenovo OneKey Recovery Pro
• Symantec Norton Ghost version 15 ou version ultérieure

Remarques : Pour utiliser ce programme, procedez comme suit :

1. Cliquez sur Demarrer Exécuter. La fenêtre Exécuter s'ouvre.
2. Tapez cmd dans la zone. Cliquez ensuite sur OK.

3. Tapez ghost -align=1mb et appuyez sur Entreee.

4. Acronis True Image 2010 ou version ultérieure

5. Paragon Backup & Recovery 10 Suit ou version ultérieure, Paragon Backup & Recovery 10 Home ou version ultérieure

Creation et utilisation d'un support de récapération

Le support de récapération vous permet de restaurer les paramètres par défaut de l'unité de disque dur. Les supports de récapération sont utiles lorsque vous transférés l'ordinateur vers une autre zone, lorsque vous vendez l'ordinateur, lorsque vous le recyclez ou lorsque vous tentez de remettre l'ordinateur en état de fonctionnement une fois que toutes les autres méthodes de récapération ont échoué. Par mesure de précaution, il est donc essentiel de créé le plus rapidement possible un support de récapération.

Remarque : Les opérations que vous pouvez executer avec les supports de récapération dépendant du système d'exploitation à partir duquel ils ont été créés. Le support de récapération peut composer un support d'amorçage et un support de données. Vote licence Microsoft Windows vous permet de créé un seul support de données. Il est donc important de stocker ces supports en lieu sur après leur création.

Creation d'un support de récapération

Cette section explique comment creer un support de récapération.

Remarque : Vous pouvez creer des supports de recupération à l'aide de disques ou de périhériques de stockage USB externes.

Pour creer des disques de recuperation, cliquez sur Demarrer Tous les Programmes Lenovo ThinkVantage Tools Disques Factory Recovery. Suivez ensuite les instructions qui s'affichent.

Utilisation d'un support de récapuration

Le support de récapération vous permet de restaurer les paramètres par défaut de l'ordinateur uniquement. Vous pouze utiliser les supports de récapération pour remettre l'ordinateur en état de fonctionnement une fois que toutes les autres méthodes de récapération ont échoué.

Attention : Lorsque vous utilisez le support de récepération pour restaurer les paramètres par défaut, tous les fichiers se trouvant sur le disque dur sont supprimés et remplacés par les paramètres par défaut.

Pour utiliser le support de récapuration, procédez comme suit :

1. En fonction du type de support de récapération, connectez le support d'amorçage (clé mémoire ou autre périphérique de stockage USB) à l'ordinateur, ou insérez le disque d'amorçage dans le disque optique externe.
2. Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Boot Menu s'affiche, relâchéz la touche F12.
3. Sélectionnez l'unité d'amortage souhaitiée, puis appuyez sur la touche Entrée. Le processus de restauration commence.
4. Suívez les instructions à l'écran pour exécuter cette opération.

Remarques :

1. A l'issue de la restauration des paramètres d'usine par défaut de votre ordinateur, vous devrez peut-être réinstaller les pilotes de certains périphériques. Voir « Réinstallation des pilotes de périphérique et des programmes préinstallés » à la page 59.
2. Microsoft Office ou Microsoft Works est préinstallé sur certains ordinateurs. Pour récapérer ou réinstaller ces programmes, vous doivent obligatoirement utiliser le CD Microsoft Office ou le CD Microsoft Works. Ces disques ne sont fournis qu'avac les ordinateurs dotés en usine de Microsoft Office ou de Microsoft Works.

Exécution d'opérations de sauvegarde et de récapération

Le programme OneKey Recovery Pro permet de sauvegarder le contenu intégral de votre unité de disque dur, notamment votre système d'exploitation, vos fichiers de données, vos programmes logiciels et vos paramétres salariels. Vous pouvez indiquer l'endetroit où le programme OneKey Recovery Pro devra stocker la sauvegarde :

• Dans une zone protégée de l'unité de disque dur
• Sur l'unité de disque dur seconde si une deuxième unité de ce type est installée sur votre ordinateur
• Sur une unité de disque dur USB externe connectée
• Sur une unité réseau
• Sur des disques inscrptibles (pour cela, vous devez dispose d'une unité de disque optique inscrptible)

Une fois que vous avez sauvégardié le contenu sur l'unité de disque dur, vous pouvez restaurer la totalité du contenu du disque dur, uniquement les fichiers sélectionnés, ou encore ne restaurer que le système d'exploitation Windows et les programmes.

Opération de sauvegarde

Cette section explique comment effectuer une opération de sauvegarde à l'aide de OneKey Recovery Pro.

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Enhanced Backup and Restore. Le programme OneKey Recovery Pro s'ouvre.
2. Dans la fenêtre principale de OneKey Recovery Pro, cliquez sur la flèche Lancement de OneKey Recovery Pro avancé.
3. Cliquez sur Sauvegarder votre disque dur et selectionnez les options de l'opération de sauvegarde. Ensuite, suivez les instructions à l'écran pour exécuter l'opération de sauvegarde.

Opération de récepuration

Cette section explique comment effectuer une opération de récupération à l'aide de OneKey Recovery Pro.

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Enhanced Backup and Restore. Le programme OneKey Recovery Pro s'ouvre.
2. Dans la fenêtre principale du programme OneKey Recovery Pro, cliquez sur la flèche Lancement de OneKey Recovery Pro avancé.
3. Cliquez sur l'icone Restaurer le système à partir d'une sauvegarde.
4. Suívez les instructions à l'écran pour exécuter l'opération de récapération.

Pour plus d'informations sur l'exécution d'une opération de récapération à partir de l'espace de travail OneKey Recovery Pro, voir « Utilisation de l'espace de travail OneKey Recovery Pro » à la page 57.

Utilisation de l'espace de travail OneKey Recovery Pro

L'espace de travail OneKey Recovery Pro réside dans une zone protégée et cachée de l'unité de disque dur qui fonctionne indépendamment du système d'exploitation Windows. Vous pouvez ainsi effectuer des opérations de récapération même si vous ne parvenez pas à démarrer le système d'exploitation Windows. Vous pouvez alors effectuer la récapération à partir de l'espace de travail OneKey Recovery Pro :

• Récupération de fichiers à partir de l'unité de disque dur ou d'une sauvégarde.

L'espace de travail OneKey Recovery Pro vous permit de localiser des fichiers sur le disque dur et de les transférer vers une unité réseau ou vers un autre support enregistrable tel qu'un périphérique USB ou un disque. Cette solution est disponible même si vous n'avez pas sauvégarde vos fichiers ou si des modifications ont été apportées aux fichiers depuis la première opération de sauvégarde. Vous pouvez également recupérer des fichiers individuels à partir d'une sauvégarde OneKey Recovery Pro située sur votre unité de disque dur locale, sur un périphérique USB ou sur une unité réseau.

• Restauration de l'unité de disque dur à partir d'une sauvégarde OneKey Recovery Pro.

Si vous avez sauvegardé l'unité de disque dur à l'aide de OneKey Recovery Pro, vous pouvez la restaurer à partir d'une sauvegarde OneKey Recovery Pro même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

• Restauration des paramètres d'usine par défaut de l'unité de disque dur.

L'espace de travail OneKey Recovery Pro permet de restaurer l'intégrité du contenu de l'unité de disque dur à ses paramètres d'usine par défaut. Si vous unité de disque dur comporte plusieurs partitions, vous avez la possibilité de restaurer les paramètres d'usine par défaut sur la partition C: en laissant toutes les autres partitions intactes. L'espace de travail OneKey Recovery Pro fonctionnant indépendamment du système d'exploitation Windows, vous pouvez restaurer les paramètres d'usine par défaut même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

Attention: Si vous restaurez l'unité de disque dur à partir d'une sauvégarde OneKey Recovery Pro ou si vous restaurez ses paramètres d'usine par défaut, tous les fichiers se trouvant sur la partition principale (généralement, l'unité C:) sont supprimés au cours de la procédure. Si possible, effectuez des copies des fichiers importants. Si vous ne parvenez pas à démarrer le système d'exploitation Windows, vous pouvez

utiliser la fonction de récupération de fischiers de l'espace de travail OneKey Recovery Pro pour copier les fischiers de l'unité de disque dur vers un autre support.

Pour démarrer l'espace de travail OneKey Recovery Pro, procédez comme suit :

1. Vérifiez que l'ordinateur est hors tension.
2. Appuyez sur la touche F11 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque vous entendez des signaux sonores ou lorsque le logo s'affiche, relâchéz la touche F11.
3. Si vous avez defini un mot de passer OneKey Recovery Pro, tapez le mot de passer lorsque vous y etes convite. Avec un bref décai, l'espace de travail OneKey Recovery Pro s'ouvre.

Remarque : Si OneKey Recovery Pro ne s'ouvre pas, reportez-vous à la section « Résolution des incidents de récapération » à la page 60.

1. Effectuez l'une des opérations suivantes:

2. Pour récapérer des fichiers à partir de l'unité de disque dur ou d'une sauvegarde, cliquez sur Récupération de fichiers, puis suivez les instructions qui s'affichent à l'écran.

3. Pour restaurer l'unité de disque dur à partir d'une sauvegarde OneKey Recovery Pro ou pour rétabrir ses paramètres d'usine par défaut, cliquez sur Restauration du système, puis suivez les instructions qui s'affichent.

Pour plus d'informations sur les fonctions de l'espace de travail OneKey Recovery Pro, cliquez sur Aide.

Remarques :

1. A l'issue de la restauration des paramètres d'usine par défaut de l'unité de disque dur, vous devrez peut-être réinstaller les pilotes de certains périhériques. Voir « Réinstallation des pilotes de périhérique et des programmes préinstallés » à la page 59.
2. Microsoft Office ou Microsoft Works est préinstallé sur certains ordinateurs. Pour récapierer ou réinstaller ces programmes, vous doivent obligatoirement utiliser le CD Microsoft Office ou le CD Microsoft Works. Ces disques ne sont fournis qu'avac les ordinateurs dotés en usine de Microsoft Office ou de Microsoft Works.

Creation et utilisation d'un support de récapération d'urgence

Grêc à un support de réçupération d'urgence, tel qu'un disque ou une unité de disque dur USB, vous pouvez effectuer une réçupération à la suite d'incidents empêchant d'acceder à l'espace de travail OneKey Recovery Pro sur l'unité de disque dur.

Remarques :

1. Les opérations de récapération que vous pouvez effectuer à l'aide d'un support de récapération d'urgence dépendant du système d'exploitation.
2. Le disque de récapération d'urgence peut être amortcé à partir de n'importe quels type d'unité de disque optique.

Creation d'un support de récapération

Cette section explique comment creer un support de récapération.

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Enhanced Backup and Restore. Le programme OneKey Recovery Pro s'ouvre.
2. Dans la fenêtre principale de OneKey Recovery Pro, cliquez sur la flèche Lancement de OneKey Recovery Pro avancé.

3. Cliquez sur l'icone Creation d'un support de récupération. La fenêtre Creation d'un support OneKey Recovery Pro s'ouvre.

4. Dans la zone Support de récapération d'urgence, Sélectionnez le type de support de récapération d'urgence que vous souhaitez créé. Vous pouvez créé un support de récapération à l'aide d'un disque, d'une unité de disque dur USB ou d'une unité de disque dur interne seconde.

5. Cliquez sur OK et suivez les instructions à l'écran pour creer un support de récapération.

Utilisation d'un support de récapération d'urgence

La presente section explique comment utiliser le support de récapération d'urgence créé.

• Si vous avez créé un support de récapération à l'aide d'un disque, procédez comme suit pour utiliser le support de récapération ;

• Mettez votre ordinateur hors tension.

• Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Boot Menu s'affiche, relâchéz la touche F12.

• Dans la fenêtre Boot Menu, Sélectionnez l'unité de disque optique de votrechioix comme première unité d'amorçage. Ensuite, insérez le disque de récepération dans l'unité de disque optique et appuyez sur Entrée. Le support de récepération démarre.

• Si vous avez créé un support de récapucération à l'aide d'une unité de disque dur USB, procédez comme suit pour utiliser le support de récapucération ;

• Branchez l'unité de disque dur USB sur un des ports USB disponibles sur l'ordinateur.

• Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Boot Menu s'affiche, relâchéz la touche F12.
• Dans la fenêtre Boot Menu, Sélectionnez l'unité de disque dur USB comme première unité d'amorçage et appuyez sur Entrée. Le support de récapération démarre.

Lorsque le support de récapération démarre, l'espace de travail OneKey Recovery Pro s'affiche. Les informations d'aide relatives à chaque fonction sont disponibles à partir de l'espace de travail OneKey Recovery Pro. Suivez les instructions pour terminer le processus de récapération.

Réinstallation des pilotes de pérophérique et des programmes préinstallés

Votre ordinateur comporte des options qui vous permettent de réinstaller certains programmes et certains pilotes de péripérisque installés en usine.

Réinstallation de logiciels préinstallés

Pour réinstaller certains programmes, procédez comme suit :

1. Mettez l'ordinateur sous tension.
2. Accédez au repertoire C: \SWT0OLS.
3. Ouvrez le dossier APPS. Il contient plusieurs sous-dossiers nommés d'après les divers programmes préinstallés.
4. Ouvrez le sous-dossier correspondant au programme que vous réinstallé.
5. Cliquez deux fois sur Installation, puis suivez les étapes qui s'affichent à l'écran pour réinstaller l'application.

Réinstallation des pilotes de pérophérique préinstallés

Attention : Lorsque vous réinstallez des pilotes de pérophérique, vous modifier la configuration en cours de l'ordinateur. Ne réinstallez des pilotes de pérophérique que si c'est nécessaire pour corriger un incident sur votre ordinateur.

Pour réinstaller un pilote de périhérique pour une unité installée en urine, procédez comme suit :

1. Mettez l'ordinateur sous tension.
2. Accedez au repertoire C:\SWT0OLS.
3. Ouvrez le dossier DRIVERS. Le dossier DRIVERS contient plusieurs sous-dossiers nommés d'après les diverses unités installées sur votre ordinateur (par exemple, AUDIO et VIDEO).
4. Ouvrez le sous-dossier correspondant à l'unité.

5. Réinstallé le pilote de périphérique à l'aide de l'une des méthodes suivantes :

6. Dans le sous-dossier du périhérique, recherchez un fichier texte (fichier ayant l'extension .txt). Ce fichier texte contient des informations sur la procédure de réinstallation du pilote de périhérique.

7. Si le sous-dossier du péripérisque contient un fichier d'informations de configuration (fichier ayant l'extension.inf), vous pouvez utiliser le programme Ajout de nouveau matériel (dans le Panneau de configuration Windows) pour réinstaller le pilote de péripérisque. Les pilotes de péripérisque ne peuvent pas tous être réinstallés à l'aide de ce programme. Dans le programme Ajout de nouveau matériel, lorsque vous étes invite à indiquer le pilote de péripérisque que vous poulez installer, cliquez sur Disque fourni, puis sur Parcourir. Sélectionnez ensuite le pilote de péripérisque dans le sous-dossier de l'unité.
8. Dans le sous-dossier du périphérique, recherche le fichier exécutable (fichier ayant l'extension .exe). Cliquez deux fois sur le fichier et suivez les instructions à l'écran.

Attention: Si vous avez besoin de pilotes de péripérisque mis à jour, ne les téléchargez pas à partir du site Web Windows Update. Obtenez-les auprès de Lenovo. Pour plus d'informations, voir « Veiller à la mise à jour des pilotes de péripérisque » à la page 106.

Résolution des incidents de récapération

Si vous ne pouvez pas acceder à l'espace de travail OneKey Recovery Pro ou à l'environnement Windows, effectuez l'une des opérations suivantes :

Utilisez un support de récapération pour démarrer l'espace de travail OneKey Recovery Pro. Voir « Création et utilisation d'un support de récapération d'urgence » à la page 58.
Utilisez des supports de récapération si toutes les autres méthodes de récapération ont échoué et que vous avez besoin de restaurer l'unité de disque dur à son état de sortie d'usine. Voir « Création et utilisation d'un support de récapération » à la page 55.

Remarque : Si vous ne parvenez pas à acceder à l'espace de travail OneKey Recovery Pro ou à l'environnement Windows à partir d'un support de récapération d'urgence ou de supports de récapération, vous n'avez peut-être pas définir l'unité de récapération (une unité de disque dur interne, un disque, une unité de disque dur USB ou tout autre périphérique externe) en tant que première unité d'amorçage dans la séquence des unités d'amorçage. Vérifiez d'abord que le périphérique de récapération est définir dans ThinkPad Setup comme première unité d'amorçage dans la séquence des unités d'amorçage. Pour plus d'informations sur la modification ponctuelle ou permanente de la séquence d'amorçage, voir « Menu Startup » à la page 100.

Par mesure de précaution, il est primordial de créé des que possible un support de récapération d'urgence et un support de récapération, et de les conserver en lieu sûr pour toute utilisation ultérieure.

Présentation générale de la récapération pour les modèles Windows 8

Cette section contient des informations sur les solutions de récapération disponibles sur les ordinateurs livrés avec le système d'exploitation Windows 8.

Actualisation de votre ordinateur

Si les performances de votre ordinateur ne sont pas optimales et si le problème peut venir d'un programme installé récemment, vous pouvez actualiser votre ordinateur sans perdre vos fichiers personnels ou modifier les paramètres.

Attention: Si vous actualisiez votre ordinateur, les programmes fournis avec votre ordinateur et les programmes que vous avez installés à partir du Magasin Windows seront réinstallés, mais tous les autres programmes sont supprimés.

PouractualiserI'ordinateur,procedez comme suit：

1. Déplacez votre curseur dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Général.
2. Dans la section Actualiser votre PC sans affecter vos fichiers, cliquez sur Mise en route.

Réinitialisation des paramètres par défaut de votre ordinateur

Vouss poez reinitialiser les parametres par defaut de suaive ordinateur. La reinitialisation de I'ordinateur va réinstaller le système d'exploitation et réinstaller tous les programmes et les parametes définis par defaut.

Attention: Si vous réinitialisez l'ordinateur, tous vos fichiers personnels et paramètres seront supprimés. Afin d'éviter toute perte de données, faites une copie de sauvêgarde de toutes les données que vous souhaitez conserver.

Pour réinitialiser l'ordinateur, procédez comme suit :

1. Déplacez votre curseur dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Général.
2. Dans la section de Tout supprimer et réinstaller Windows, cliquez sur Mise en route.

Options de démarrage avancées

Les options de démarrage avancées vous permettent de modifier les paramétres de démarrage de votre système d'exploitation Windows, démarrer l'ordinateur à partir d'un périphérique externe ou restaurer le système d'exploitation Windows à partir d'une image système.

Pour utiliser les options de démarrage avancées, procédez comme suit :

1. Déplacez votre curseur dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Général.
2. Dans la section Demarrage avancé, cliquez sur Redémarrer maintainant Dépannage Options avances.
3. Redémarrez votre ordinateur en suivant les instructions à l'écran.

Pour plus d'informations sur les solutions de récapération disponibles sur les ordinateurs sous Windows 8, reportez-vous à l'aide en ligne du système d'exploitation Windows 8.

Chapitre 6. Remplacement de péripériques

Ce chapitre explique comment installer ou remplacer du matériel pour votre ordinateur.

• « Protection antistatique » à la page 63
• « Remplacement de la batterie » à la page 63
• « Remplacement de la carte SIM » à la page 65
• « Remplacement de l'unité de disque dur ou de l'unité SSD » à la page 66
• « Remplacement de la carte mini-PCI Express pour la connexion LAN sans fil » à la page 69
• « Remplacement de la carte mini-PCI Express (modèle court) pour la connexion WAN sans fil » à la page 72
• « Remplacement d'un module de mémoire » à la page 75
• « Remplacement du clavier » à la page 78
• « Remplacement de la batterie de secours » à la page 82

Protection antistatique

Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de causeurs des dommages importants aux composants et options de leur ordinateur. Une manipulation incorrecte de composants sensibles à l'électricité statique risque de causeurs de les endommager. Lorsque vous déballez une option ou une CRU, n'ouvre pas l'emballage antistatique qui contient le composant avant que les instructions ne vous demandent de l'installer.

Lorsque vous manipulez des options ou des CRU, ou que vous réaliserez des interventions à l'intérieur de l'ordinateur, prenez les précautions suivantes afin d'éviter les dommages liés à l'électricité statique :

• Limitez vos mouvements, Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les composants avec précaution. Manipulez les cartes, modules mémoire et autres cartes à circuits imprimés en les tenant par les bords. Ne touche jamais directement des circuits.
• Empêchez toute autre personne de toucher les composants.
• Lorsque vous installez une option ou une CRU sensible à l'électricité statique, mettez l'emballage antistatique du composant en contact avec le carter d'un logement d'extension en métal ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes. Cela permet de réduire l'électricité statique présente dans l'emballage et votre corps.
  Lorsque cela est possible, retirez le composant de son emballage antistatique au dernier moment et installez-le sans le poser. Sinon, posez-le sur son emballage antistatique, sur une surface plane et lisse.
• Ne mettez pas le composant en contact avec le carter de l'ordinateur ou toute autre surface métallique.

Remplacement de la batterie

Ce système ne prend en charge que les batteries spécialement conçues pour celui-ci et fabriquées par Lenovo ou un constructeur autorisé. Le système ne prend pas en charge les batteries non autorisées ou conçues pour d'autres systèmes. Si une batterie non autorisée ou conçue pour un autre système est installée, le système ne va pas se charger.

Attention : Lenovo n'est pas responsable des performances ou de la sécurité des batteries non autorisées et ne fournit aucune garantie en cas de défaillance ou de dégats résultat de leur utilisation.

Remarque: Si une batterie non autorisée est installée, le message suivant s'affiche: « La batterie installée n'est pas prise en charge par ce système et ne va pas se charger. Remplacez la batterie par une batterie agrée par Lenovo et compatible avec ce système. »

DANGER

Si le bloc de batteries rechargeables n'est pas correctement placé, il existe un risque d'explosion. Le bloc de batteries contient, en petite quantité, des substances toxiques. Afin d'éviter tout accident :

• Ne remplacez la batterie que par une batterie du type recommendé par Lenovo.
• N'exposez pas la batterie au feu.
• Ne l'exposez pas à une chaleur excessive.
• Ne l'exposez pas à l'eau.
• Ne la mettez pas en court-circuit.
• Ne la faites pas tombez et ne tentez pas de de l'écraser, de la perforer ou de forcer dessus. Un mauvais traitement ou une mauvaise utilisation risque d'entrainer une surchauffe de la pile pouvant se traduire par une « émission » de gaz ou de flammes émanant du bloc de piles ou de la pile cellulaire.

Pour remplacer la batterie, précédez comme suit :

1. Eteignez l'ordinateur. Debranchez ensuite le boitier d'alimentation ainsi que tous les cables de l'ordinateur.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.
3. Déverrouille le loquet de la batterie 1. Maintenez le loquet de la batterie en position déverrouillée, puis retirez le bloc de batteries 2.

1. Insérez une batterie complètement chargée jusqu'à ce qu'un déclic de mise en place se fasse entendre 1 comme indiqué dans l'illustration, puis faites glisser le loquet de la batterie jusqu'à la position verrouillée 2.

1. Remettez l'ordinateur à l'endetroit. Branchez le boitier d'alimentation et tous les câbles.

Remplacement de la carte SIM

Votre ordinateur peut necessiter une carte SIM pour étabir des connexions de réseau etendu sans fil. Suivant les pays, vous devrez peut-etre acheter une carte SIM ou une carte SIM est peut-etre deja installée sur toute ordinateur ou est fournie a part, avec le reste du matériel livré avec toute ordinateur.

Si la carte SIM se trouve dans le colis de livre, une carte factice est installée dans le logement pour carte SIM. Suivez ensuite les instructions suivantes.

Remarque: La carte SIM est identifiée par la puce montée sur l'un de ses cots.

Pour remplacer la carte SIM, précédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranchez le boitier d'alimentation et tous les câbles de l'ordinateur. Patientez trois à cinq minutes jusqu'à ce que l'ordinateur refroidisse.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.
3. Retirez la batterie. Voir « Remplacement de la batterie » à la page 63.
4. Repérez le logement pour carte SIMitué dans le compartment de batterie. Poussez doucément la carte pour l'exraire de l'ordinateur.

1. Maintenez la nouvelle carte avec le contact métallique vers le haut pour l'insérer dans son logement. Insérez ensuite la carte SIM fermement dans le logement jusqu'à ce que vous entendiez un clic.

1. Réinstalléz la batterie. Voir « Remplacement de la batterie » à la page 63.
2. Remettez l'ordinateur à l'endetroit. Branchez le boitier d'alimentation et tous les câbles.

Remplacement de l'unité de disque dur ou de l'unité SSD

Attention : L'unité de disque dur et l'unité SSD sont très sensibles. Tout manipulation incorrecte peut endommager voire détruire définitivement les données. Respectez les consignes suivantes :

• Remplacez l'unité de disque dur ou l'unité SSD uniquement si elle doit être réparée ou mise à niveau. Les connecteurs et le logement de l'unité de disque dur ou de l'unité SSD n'ont pas été conçus pour des remplacements ou des échanges d'unité féuents.
• Ne faites pas tomber l'unité et ne l'exposez pas à des chocs. Placez l'unité sur un tissu ou toute autre matière permettant d'absorber les chocs.
• N'appuyez pas sur le cache de l'unité.
• Ne touchez pas le connecteur.

• Avant desteroler l'unité de disque dur ou l'unité SSD, faites une copie de sauvegarde de toutes les informations prsentes sur le disque dur, puis éteignez l'ordinateur.

• Ne retirez jamais l'unité lorsque l'ordinateur est en cours d'exécution, en mode veille ou en mode hibernation.

Pour remplaçer l'unité de disque dur ou l'unité SSD, procédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranchez le boitier d'alimentation et tous les câbles de l'ordinateur. Patientez trois à cinq minutes jusqu'à ce que l'ordinateur refroidisse.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.
3. Retirez la batterie. Voir « Remplacement de la batterie » à la page 63.
4. Desserrez les vis 1, puis retirez le cache 2.

1. Retirez les vis 1, puis faites glisser l'unité de disque dur ou l'unité SSD vers l'extérieur 2.

1. Retirez L'unité de disque dur ou l'unité SSD en boulevant la languette.

1. Placez la nouvelle unité de disque dur ou unité SSD dans la baie correspondante.

1. Faites glisser l'unité de disque dur ou l'unité SSD fermement dans le connecteur 1, puis réinstallez les vis 2.

1. Remettez le carter de l'ordinateur en place 1. Serrez les vis 2.

1. Réinstallé la batterie. Voir « Remplacement de la batterie » à la page 63.
2. Remettez l'ordinateur à l'endetroit. Branchez le boitier d'alimentation et tous les câbles.

Remplacement de la carte mini-PCI Express pour la connexion LAN sans fil

Pendant un orage, ne procededz à aucune connexion ou déconnexion du cable de la prise téléphonique murale.

DANGER

Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut désenter un danger. Pour éviter tout risque de chocolélectrique, débranchez les câbles avant d'ouvoir l'obturator de ce logement.

Attention : Avant de commencer à installer une carte mini-PCI Express, touchez une table en métal ou tout autre objet en métal mis à la terre. Cela permet de réduire le niveau d'électricité statique liént dans votre corps. L'électricité statique risque d'endommager la carte.

Pour remplaçer la carte de réseau local sans fil,procédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranche le boîtier d'alimentation et tous les câbles de l'ordinateur. Patientez trois à cinq minutes jusqu'à ce que l'ordinateur refroidisse.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.
3. Retirez la batterie. Voir « Remplacement de la batterie » à la page 63.

4. Desserrez les vis 1, puis retirez le cache 2.

1. Si un outil permettant desteroler les connecteurs est fourni avec la nouvelle carte, utilisez-le pour débrancher les cables de la carte. Si aucun outil de ce type n'est inclus, débranchez les cables en saississant les connecteurs directement avec les doigts avant de les débrancher delicatement.

1. Retirez la vis 1. La carte s'éjecte 2. Retirez la carte.

1. Alignez le bord du contact de la nouvelle carte mini-PCI Express sur le contact correspondant 1. Faites pivoter la carte jusqu'à ce qu'elle s'enclenche. Fixez la carte à l'aide de la vis 2.

1. Branchez les cables de l'antenne sur la nouvelle carte mini-PCI Express, comme indiqué dans l'illustration.

1. Remettez le carter de l'ordinateur en place 1. Serrez les vis 2.

1. Réinstallé la batterie. Voir « Remplacement de la batterie » à la page 63.
2. Remettez l'ordinateur à l'endetri. Branchez le boitier d'alimentation et tous les câbles.

Remplacement de la carte mini-PCI Express (modèle court) pour la connexion WAN sans fil

Conditions préalables pour remplacer ou installer la carte pour réseau étendu sans fil

DANGER

Pendant un orage, ne procededz à aucune connexion ou déconnexion du cable de la prise téléphonique murale.

DANGER

Le courant électrique provenant de l'alimentation, du téléphone et des cables de transmission peut désenter un danger. Pour éviter tout risque de chocoléctrique, débranchez les cables avant d'ouvrir l'obturator de ce logement.

Attention : Avant de commencer à installer une carte mini-PCI Express (modèle court), touchez une table en métal ou tout autre objet en métal mis à la terre. Cela permet de réduire le niveau d'électricité statique liént dans vosre corps. L'électricité statique risque d'endommager la carte.

Pour remplaçer la carte de réseau etendu sans fil,procédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranche le boîtier d'alimentation et tous les câbles de l'ordinateur. Patientez trois à cinq minutes jusqu'à ce que l'ordinateur refroidisse.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.
3. Retirez la batterie. Voir « Remplacement de la batterie » à la page 63.
4. Desserrez les vis 1, puis retirez le cache 2.

1. Si un outil permettant dePTRer les connecteurs est fourni avec la nouvelle carte, utilisez-le pour débrancher les cables de la carte. Si aucun outil de ce type n'est inclus, débranchez les cables en saississant les connecteurs directement avec les doigts avant de les débrancher delicatement.

1. Retirez la vis 1. La carte s'éjecte. Retirez la carte 2.

1. Retirez la carte mini-PCI Express (modèle court) de son logement métallique.

1. Insérez la nouvelle carte mini-PCI Express (modèle court) dans le logement métallique.

1. Alignez le bord du contact de la nouvelle carte mini-PCI Express (modèle court) sur le contact correspondant 1. Faites pivoter la carte jusqu'à ce qu'elle s'enclenche. Fixez la carte à l'aide de la vis 2.

1. Raccordez les câbles de l'antenne à la nouvelle carte mini-PCI Express (modèle court). Veillez à brancher le cable rouge sur le connecteur « MAIN » ou « M » et le cable bleu sur le connecteur « AUX » ou « A » de la carte.

1. Remettez le carter de l'ordinateur en place 1. Serrez les vis 2.

1. Réinstallé la batterie. Voir « Remplacement de la batterie » à la page 63.
2. Remettez l'ordinateur à l'endetroit. Branchez le boitier d'alimentation et tous les câbles.

Remplacement d'un module de mémoire

Augmenter la capacité mémoire est un moyen efficace pour accélérer l'exécution des programmes. Pour remplaçer ou ajouter un module de mémoire, lisez les conditions préalables ci-après, puis les instructions.

Lorsque you procedez au changement d'un module de mémoire, veillez à respecter les consignes suivantes.

Remarque : La vitesse d'exploitation du module de mémoire varie en fonction de la configuration système. Dans certaines conditions, le module de mémoire de votre ordinateur risque de ne pas fonctionner à la vitesse maximale.

Attention : Avant de commencer à installer un module de mémoire, touchez une table en métal ou tout autre objet en métal mis à la terre. Cela permet de réduire le niveau d'électricité statique liént dans votre corps. L'électricité statique risque d'endommager le module de mémoire.

Remplacement d'un module de mémoire

Pour remplacer un module de mémoire, procédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranchez le boitier d'alimentation et tous les câbles de l'ordinateur. Patientez trois à cinq minutes jusqu'à ce que l'ordinateur refroidisse.
2. Rabattez l'écran de l'ordinateur et returnez ce dernier.

3. Retirez la batterie. Voir « Remplacement de la batterie » à la page 63.

4. Desserrez les vis 1, puis retirez le cache 2.

1. Si les deux modules de mémoire sont déjà dans les emplacements de mémoire, appuyez simultanément sur les loquets situés sur les côts du connecteur 1, puis retirez un module de mémoire 2 pour faire de la place au nouveau. Conservez le module de mémoire retiree pour l'utiliser ulterieurement.

1. Repérez l'encoche sur le côté du bord de contact du module de mémoire que vous installez.

Attention: Pour éviter d'endommager le module de mémoire, ne touche pas les contacts.

1. Le côté avec encoche orienté vers le côté du bord de contact du connecteur, insérez le module de mémoire 1 dans le connecteur inférieur en l'inclinant d'environ 20 degrés ; puis appuyez fermement sur la barrette 2.

Remarque: Si vous installez un module de mémoire dans l'un des deux emplacements mémoire, installez-le dans celui du bas.

1. Faites pivoter le module de mémoire vers le bas jusqu'à ce qu'il s'enclenche.
2. Vérifiez que le module de mémoire est bien installé et ne peut être déplace facilement.
3. Remettez le carter de l'ordinateur en place 1. Serrez les vis 2.

1. Réinstallé la batterie. Voir « Remplacement de la batterie » à la page 63.
2. Remettez l'ordinateur à l'endetroit. Branchez le boitier d'alimentation et tous les câbles.

Remplacement du clavier

Pendant un orage, ne procédez à aucune connexion ou déconnexion du cable de la prise téléphonique murale.

DANGER

Le courant électrique provenant de l'alimentation, du téléphone et des cables de transmission peut désenter un danger. Pour éviter tout risque de chocoléctrique, débranchez les cables avant d'ouvrir l'obturator de ce logement.

Retrait du clavier

Pour retirer le clavier, procedez comme suit :

1. Mettez l'ordinateur hors tension, puis débranchez le boitier d'alimentation et tous les cables de l'ordinateur. Patientez trois à cinq minutes jusqu'à ce que l'ordinateur refroidisse.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.
3. Retirez la batterie. Voir « Remplacement de la batterie » à la page 63.
4. Desserrez les vis 1, puis retirez le cache 2

1. Retirez les vis de fixation du clavier.

1. Retournez l'ordinateur et ouvrez l'écran.
2. Appuyez fort dans la direction indiquée par les flèches 1 afin de débloquer l'avant du clavier. Le clavier se détache légèrement 2.

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

1. Debranche les cables 2 et 4 en faisant basculer les connecteurs 1 et 3 vers le haut. Retirez le clavier.

Installation du clavier

Pour installer le clavier, procédez comme suit :

1. Branchez les câbles 1 et 3 en faisant basculer les connecteurs 2 et 4 vers le bas.

1. Insérez le clavier. Assurez-vous que les bords du clavier, à l'arrière, se trouvent sous le cadre.

1. Faites glisser le clavier dans le sens indiqué par les flèches.

1. Remettez les vis.

1. Remettez le carter de l'ordinateur en place 1. Serrez les vis 2.

1. Réinstallé la batterie. Voir « Remplacement de la batterie » à la page 63.
2. Remettez l'ordinateur à l'endroit. Branchez le boitier d'alimentation et tous les câbles.

Remplacement de la batterie de secours

Conditions préalables

DANGER

Si la batterie de secours n'est pas correctement placé, il existe un risque d'explosion. La batterie de secours contient, en petite quantité, des substances toxiques. Afin d'éviter tout accident :

• Ne remplacez la batterie que par une batterie du type recommendé par Lenovo.
• N'exposez pas la batterie au feu.
• Ne l'exposez pas à une chaleur excessive.

• Ne l'exposez pas à l'eau.

• Ne la mettez pas en court-circuit.

• Ne la faites pas tombez et ne tentez pas de de l'écraser, de la perforer ou de forcer dessus. Un mauvais traitement ou une mauvaise utilisation risque d'entrainer une surchauffe de la pile pouvant se traduire par une « émission » de gaz ou de flammes émanant du bloc de piles ou de la pile cellulaire.

Pour retarder la batterie de secours, procedez comme suit :

1. Mettez l'ordinateur hors tension, puis débranche le boîtier d'alimentation et tous les câbles de l'ordinateur. Patientez trois à cinq minutes jusqu'à ce que l'ordinateur refroidisse.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.
3. Retirez la batterie. Voir « Remplacement de la batterie » à la page 63.
4. Desserrez les vis 1, puis retirez le cache 2.

1. Debranche le connecteur 1. Retirez ensuite la batterie de secours 2.

Pour installer la batterie de secours, procedez comme suit :

1. Installez la batterie de secours 1. Branchez ensuite le connecteur 2.

1. Remettez le carter de l'ordinateur en place 1. Serrez les vis 2.

1. Réinstallé la batterie. Voir « Remplacement de la batterie » à la page 63.
2. Remettez l'ordinateur à l'endroit. Branchez le boitier d'alimentation et tous les câbles.

Chapitre 7. Configuration avancée

Bien qu'il soit indispensable de protégger les fichiers, les données et les paramètres de l'unité de disque dur ou de l'unité SSD, il se peut que vous deviez installer un nouveau système d'exploitation ou de nouveaux pilotes de périphérique,mettre à jour votre système UEFI BIOS ou récapuérez des logiciels préinstallés. Voici quelques indications qui vous aidont à manipuler correctement votre ordinateur pour qu'il fonctionne au maximum de ses capacité.

• « Installation d'un nouveau système d'exploitation » à la page 85
• « Installation de pilotes de péripérisque » à la page 88
  ThinkPad Setup > à la page 89

Installation d'un nouveau système d'exploitation

Si vous installez un nouveau système d'exploitation sur votre ordinateur, vousdezvezinstaller en parallèle les fichiers supplémentaires et les pilotes de périhérique ThinkPad correspondants.

Si you installez un nouveau système d'exploitation Windows 7, les fichiers nécessaires se trouvent dans les repertoires suivants de votre unité SSD ou de votre unité de disque dur :

• Les fichiers supplémentaires du système d'exploitation pris en charge se trouvent dans le repertoire C:\SWTOOLS\OSFIXES.
• Les pilotes de péripérisque du système d'exploitation pris en charge sont fournis dans le repertoire C: \SWTOOLS\DRIVERS.
• Les logiciels préalablement charges se trouvent dans le repertoire C:\SWTOOLS\APPS.

Remarque : Si vous ne trouvez pas les fichiers supplémentaires, les pilotes de périphérique et les programmes dont vous avez besoin sur votre unité de disque dur, ou si vous souhaitez receivevoir les mises à jour correspondantes ou les informations les plus récentes les concernant, accédez au site Web suivant : http://www.lenovo.com/Drivers.

• Si vous installez un nouveau système d'exploitation Windows 8, accédez à la page http://www.lenovo.com/Drivers pour télécharger et installer les derniers pilotes de périphérique.

Remarque: Le processus d'installation d'un nouveau système d'exploitation supprime toutes les données de votre unité de disque dur, notamment les sauvégardes et les images stockées dans un dossier masqué à l'aide du programme de récapération.

Avant de commencer

Remarque: Si vous ordinateur est doté d'une unité de disque dur et d'une unité SSD mSATA, il n'est pas conseillé d'utiliser l'unité SSD mSATA comme périphérique amortçable. L'unité SSD mSATA est conçue et développée uniquement pour servir de « cache ». La fiabilité de l'unité SSD mSATA n'est pas garantie si vous l'utilise comme périphérique amortçable.

Avant de proceder à l'installation du système d'exploitation, effectuez les opérations suivantes :

• En cas d'installation d'un nouveau système d'exploitation Windows 7, copiez tous les sous-répertoires et fichiers du repertoire C: \SWT00LS sur une unité de stockage amovible, pour éviter de perdre des fichiers pendant l'installation.

• Imprimez les instructions que vous utiliserez. Consultez la rubrique concernant votre système d'exploitation :

• Installation du système d'exploitation Windows 7

• Installation du système d'exploitation Windows 8

Remarques :

• Les fonctions UEFI BIOS sont uniquement prises en charge dans la version 64 bits des systèmes d'exploitation Windows 7 et Windows 8.
• Veillez à définir un paramètre de préférence pour l'option UEFI/Legendy Boot dans ThinkPad Setup.
• Àprous avoir installé le système d'exploitation, vous ne devez pas modifier le paramètre initial UEFI/Legacy Boot dans ThinkPad Setup. Le paramètre UEFI/Legacy Boot doit être le même que lors de l'installation de l'image du système d'exploitation Windows. Sinon, le nouveau système d'exploitation ne démarrera pas correctement.

Pour le code pays ou région requis pour l'installation, utilisez l'un des codes suivants :

Pays ou région : Code

Chine:SC

Danemark:DK

Finlande : FI

France:FR

Allemagne:GR

Italie : IT

Japon:JP

Pays-Bas : NL

Norvège:NO

Espagne : SP

Suède : SV

Taiwan et Hong Kong : TC

Etats-Unis : US

Installation du système d'exploitation Windows 7

Pour installer le système d'exploitation Windows 7 et les logiciels correspondants sur votre ordinateur, procedede que comme suit :

1. Lancez ThinkPad Setup.
2. Sélectionnez Startup.
3. Sélectionnez UEFI/Legendy Boot.

4. Effectuez l'une des opérations suivantes :

5. Si vous allez installer le système d'exploitation Windows 7 (32 bits), sélectionnez Legacy Only ou Both.

6. Si vous allez installer le système d'exploitation Windows 7 (64 bits) en mode Legacy, sélectionnez Legacy Only.

7. Si vous allez installer le système d'exploitation Windows 7 (64 bits) en mode UEFI, Sélectionnez UEFI Only.

8. Appuyez sur F10.

9. Insérez le DVD d'installation du système d'exploitation Windows 7 dans l'unité de DVD externe, puis redémarrez l'ordinateur.

10. Restaurez C:\SWT00LS à partir de la copie de sauvegarde que vous avez effectué avant le démarrage de l'installation.

11. Pour les modles équipés d'un processeur Intel, installez Intel Chipset Support pour Windows 2000/XP/Vista/7. Pour ce faire, executez le fichier infinst_autol.exe qui se trouve dans le repertoire C:\SWTOOLS\DRIVERS\INTELINF. Pour les modles équipés d'un processeur AMD, installez ThinkPad AMD SMBus Driver for Windows 7 et ThinkPad AMD SATA Controller Driver for Windows 7.

12. Installez les pilotes de périphérique. Voir « Installation des autres pilotes et des logiciels sur le système d'exploitation Windows 7 » à la page 89.

Installation des correctifs de registre pour Windows 7

Accédez à la page http://www.lenovo.com/support et installez les correctifs de registre suivants :

• Correctif de registre pour Enabling Wake Up on LAN from Standby for Energy Star
• Correctif pour la détéction du disque dur

Installation du module de correction pour Windows 7

Les modules de correction pour Windows 7 figurent dans le repertoire suivant : C:\SWT0OLS\OSFIXES\

Le nom de chaque sous-dossier correspond au numéro d'un module de correction. Pour obtenir des informations sur chaque module de correction, accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse http://support.microsoft.com/, tapez le numéro du module de correction youlu dans la zone de recherche, puis cliquez sur Search (Recherche).

Pour installer un module de correction, executez le fichier EXE dans un sous-dossier et suivez les instructions qui s'affichent.

Remarque: Si vous retirez l'unité de disque duré de l'ordinateur doté d'un processeur à unité principale unique et que vous l'installez dans un ordinateur doté d'un processeur à double unité principale, vous pouvez y accéder. Le contraire n'est pas vrai: si vous retirez l'unité de disque duré de l'ordinateur doté d'un processeur à double unité principale et que vous l'installez dans un ordinateur doté d'un processeur à unité principale unique, vous ne pouvez pas y accéder.

Installation du système d'exploitation Windows 8

Pour installer le système d'exploitation Windows 8 et les logiciels correspondants sur votre ordinateur, précédez comme suit :

1. Lancez ThinkPad Setup.
2. Sélectionnez Startup Boot.
3. Modifiez la priorité d'amorçage pour démarrer l'ordinateur de l'unité contenant l'installation du système d'exploitation Windows 8.
4. Appuyez sur Fn+F10.
5. Connectez l'unité qui contient le programme d'installation de Windows 8 à l'ordinateur, puis redémarrez.
6. Installéz Intel Chipset Driver for Windows 832/864.
7. Installez les pilotes de péripérisque. Voir « Installation de pilotes de péripérisque » à la page 88.

Installation du module de correction pour Windows 8

Pour télécharger et installer un module de correction Windows 8, accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse http://support.microsoft.com/, tapez le numéro du module de correction youlu dans la zone de recherche, puis cliquez sur Search (Rechercheer).

Installation de pilotes de péripérisque

Les pilotes de péripérisque sont disponibles à l'adresse
http://www.lenovo.com/Drivers. Cliquez sur le nom de produit de votre ordinateur pour afficher tous les pilotes de péripérisque correspondants.

Attention : Pour installer les dernières versions des pilotes de périphérique, reportez-vous toujours au site Web suivant : http://www.lenovo.com/Drivers. Ne les téléchargez pas depuis le site Web Windows Update.

Installation du pilote de péripérisque pour le lecteur de cartes Media Card 4 en 1

Pour utiliser le lecteur de carte mémoire 4 en 1, vous devez télécharger et installer le pilote de lecteur de cartes Realtek sur le site Web du support Lenovo à l'adresse suivante : http://www.lenovo.com/support

Installation du pilote USB 3.0 sous Windows 7

Si vous ordinateur prend en charge USB 3.0 et si vous avez réinstallé le système d'exploitation, vous devez télécharger et installer le pilote USB 3.0 pour utiliser USB 3.0. Pour ce faire, procédez comme suit :

1. Rendez-vous à l'adresse http://www.lenovo.com/support. Recherche libre et affiche les liens vers les pilotes.
2. Sélectionnez le pilote USB 3.0 pour un système d'exploitation 32 bits ou 64 bits, puis extrayez-le sur votre unité de disque dur locale.
3. Cliquez deux fois sur le fichier Setup.exe dans le repertoire C:\DRIVERS\WIN\USB3.0.
4. Cliquez sur Suivant. Si le pilote de périphérique est déjà installé, cliquez sur Annuler. Suivez les instructions qui s'affichent jusqu'à ce que l'installation soit terminée.

Installation de ThinkPad Monitor File for Windows 2000/XP/Vista/7 sous Windows 7

ThinkPad Monitor File for Windows 2000/XP/Vista/7 se trouve dans le repertoire suivant : C:\SWT0OLS\DRIVERS\MONITOR

Remarque : Si vous ne trouvez pas ce réseau sur votre unité de disque dur ou l'unité SSD, téléchargez ThinkPad Monitor File for Windows 2000/XP/Vista/7 sur le site Web de ThinkPad à l'adresse suivante : http://www.lenovo.com/Drivers

Remarque: Avant d'installer ce fichier, assurez-vous que le pilote video adapté a bien eté installé.

1. Cliquez avec le bouton croit de la souris sur le bureau, puis sur Personaliser.
2. Cliquez sur Affichage sur la gauche.
3. Cliquez sur Modifier les paramètres d'affichage.
4. Cliquez sur Paramètres avancés.
5. Cliquez sur l'onglet Ecran.
6. Cliquez sur Propriétés.
7. Cliquez sur l'onglet Pilote.
8. Cliquez sur Mettre à jour le pilote.
9. Sélectionnez Rechercher un pilote logiciel sur mon ordinateur, puis cliquez sur Me laisser besoin parmi une liste de pilotes de périhériques sur mon ordinateur.
10. Cliquez sur Disquette fournie.

11. Indiquez le chemin C:\SWTOOLS\DRIVERS\MONITOR vers ce fichier INF. Cliquez ensuite sur Ouvrir.

12. Cliquez sur OK.

13. Confirmez le type d'affichage correct, puis cliquez sur Suivant.
14. Lorsque l'installation est terminée, cliquez sur Fermer.
15. Cliquez sur Fermer pour fermer la fenêtre des propriétés d'affichage.
16. Cliquez sur OK dans l'onglet Ecran.
17. Cliquez sur OK et fermez la fenêtre des paramètres d'affichage.

Installation des autres pilotes et des logiciels sur le système d'exploitation Windows 7

Les pilotes de périhérique se trouvent dans le réseau C:\SWT00LS\DRIVERS de votre unité de disque dur. Vous doivent également installer le programme qui est fourni dans le réseau C:\SWT00LS\APPS sur votre unité de disque dur. Pour ce faire, reportez-vous aux instructions de la section « Réinstallation des pilotes de périhérique et des programmes préinstallés » à la page 59.

Remarque : Si vous ne trouvez pas les fichiers supplémentaires, les pilotes de périphérique et les programmes dont vous avez besoin sur votre unité de disque dur, ou si vous souhaitez receivevoir les mises à jour correspondantes ou les informations les plus récentes les concernant, accédez au site Web suivant : http://www.lenovo.com/Drivers.

ThinkPad Setup

L'ordinaire est fourni avec le programme ThinkPad Setup, qui vous permet de selectionner différents parametes de configuration.

Pour démarrer ThinkPad Setup, procédez comme suit :

1. Allumez l'ordinateur. Lorsque I'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.

Si vous avez defini un mot de passer superviseur, le menu principal du programme ThinkPad Setup s'affiche lorsque vous entrez ce mot de passer. Vous pouvez demarrer ThinkPad Setup en appuyant sur Entrée au lieu de saisir le mot de passage superviseur. Toutefois, vous ne pourrez pas modifier les paramétres protégés par le mot de passage superviseur. Pour plus d'informations, reportez-vous à la section « Utilisation de mots de passage » à la page 47.

1. A l'aide des touches fléchées, placez-vous sur un élément à modifier. Une fois l'élement mis en évidence, appuyez sur Entrée. Un sous-menu s'affiche.

2. Modifiez les éléments souhaités. Pour modifier la valeur d'un élément, appuyez sur les touches suivantes :

3. Fn+F6 ou la combinaison Maj et + : pour passer à une valeur supérieure.

4. Fn+F5 ou -: pour passer à une valeur inférieure.

5. Appuyez sur Echap pour quitter le sous-menu.

6. Si vous vous trouvez dans un sous-menu imbriqué, appuyez sur Echap jusqu'à ce que vous reveniez au menu principal du programme ThinkPad Setup.

Remarque : Pour restaurer les valeurs par défaut qui était définies au moment de l'achat, appuyez sur Fn+F9 pour charger les paramètres par défaut. Vous pouvez également sélectionner une option du sous-menu Restart pour charger les paramètres par défaut ou supprimer les modifications.
6. Sélectionnez Restart. Placez le curseur sur l'option voulue pour le redémarrage de votre ordinateur et appuyez sur Enter. L'ordinateur redémarre.

Remarque : Selon le système d'exploitation que vous utilisez, certaines options de menu figurant dans ce chapitre peuvent ne pas etre disponibles sur voite ordinateur, et certaines options de menu peuvent etre légerement differentes des options de menu réellement affichées sur voite ordinateur.

Menu Main

Le menu Main est la première interface affichée lorsque vous accedez à ThinkPad Setup. Ce menu affiche la configuration suivante pour votre ordinateur :

UEFI BIOS Version
UEFI BIOS Date (Year-Month-Day)
Embedded Controller Version
Machine Type Model
- System-unit serial number
- System board serial number
Asset Tag
CPU Type
CPU Speed
- Installed memory
- UUID
- MAC address (Internal LAN)
- Preinstalled OS License
- UEFI Secure Boot

Menu Config

Pour modifier la configuration de votre ordinateur, Sélectionnez Config dans le menu principal de ThinkPad Setup.

Le tableau ci-dessous présente le contenu du menu Config.

Remarques :

• Certains options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes.
• Les valeurs par défaut apparaisent en gras.

Tableau 4. Options de menu Config

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
Network	Wake On LAN	• Disabled • AC Only • AC and Battery	Vous pouvez activer la mise sous tension automatique du système lorsque le contrôleur Ethernet recoit un paquet magique. Si vous sélectionnez AC Only, Wake on LAN est activé uniquement si le boîtier d'alimentation est branché. Si vous sélectionnez AC and Battery, l'option Wake on LAN est activée avec n'importe qu'elle source d'alimentation.

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
			Remarque: Le boîtier d'alimentation est indispensable pour un Wake on LAN de type paquet magique.Remarque: La fonction Wake on LAN ne fonctionne pas lorsqu'un mot de passé d'accès au disque dur est défièn.
	Ethernet LAN Option ROM (pour le mode d'amorçage UEFI Only ou Both avec UEFI first)	• Disabled• Enabled	Charge la fonction Ethernet LAN Option ROM pour autoriser l'amorçage à partir d'un périhérique réseau intégré.
	Wireless LAN Radio	• On• Off	Si vous sélectionnez On, la radio sans fil interne est mise sous tension. Si vous sélectionnez Off, la connexion radio sans fil interne est désactivée.
	UEFI IPv4 Network Stack (pour le mode d'amorçage UEFI Only ou Both avec UEFI first)	• Disabled• Enabled	Permet d'activer ou de désactiver la pile réseau IPv4 (Internet Protocol Version 4) pour l'environnement UEFI.
	UEFI IPv6 Network Stack (pour le mode d'amorçage UEFI Only ou Both avec UEFI first)	• Disabled• Enabled	Permet d'activer ou de désactiver la pile réseau IPv6 (Internet Protocol Version 6) pour l'environnement UEFI.
	UEFI PXE Boot Priority (pour Both avec le mode de démarrage UEFI first, les piles IPv6 et IPv4 sont toutes les deux activités.)	• IPv6 First• IPv4 First	Permet de sélectionner l'ordre de priorité des piles réseau pour le mode d'amorçage UEFI PXE Boot.
USB	USB UEFI BIOS Support	• Disabled• Enabled	Active ou désactive le support de l'unité de disnette USB ou de CD-ROM USB.
	Always On USB	• Disabled• Enabled	Si vous sélectionnez Disabled, les périhériques USB externes ne peuvent pas être charges via des connecteurs USB en mode hors tension.
	Always On USB Charge in off mode	• Disabled• Enabled	Si vous sélectionnez Enabled, le connecteur Always On USB vous permet de charger certains appareils numériques mobiles et les

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
			smartphones, en branchant les péripériques sur ce connecteur en mode hors tension.Remarque: Si vous souhaitez charger ces péripériques lorsqu'elles ordinateur est en mode hibernation ou hors tension, vous doivent ouvrir le programme Power Manager et configurer les paramétres correspondants pour activer le connecteur Always On USB. Pour obtenir des informations sur la procédure d'activation du connecteur Always On USB, reportez-vous au système d'aide du programme Power Manager.
Keyboard/Mouse	Fn and Ctrl Key swap	• Disabled• Enabled	Si vous sélectionnez Enabled, la touche Fn se comporte comme la touche Ctrl, et inversement.Remarque: Meme lorsquEnabled est sélectionné, vous doivent appuyer sur la touche Fn pour sortir l'ordinateur du mode veille et le faire revenir en mode d'exploitation normal.
	Fn Key Lock	• Disabled• Enabled	Active ou désactive le verrouillage de la touche Fn.
	Change to «F1-F12 keys»	• Default• Legacy	Si vous sélectionnéze Default, lorsqu vous appuyez sur les touches F1-F12, les fonctions spéciales illustrées sur chaque touche sont activées. Si vous sélectionnéz Legacy, pour lancer les fonctions spéciales illustrées sur chaque touche, vous nevezMAINIR la touche Fn enforcée et appuyer sur la touche de fonction souhaiée.

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
Display	Boot Display Device	ThinkPad LCD Analog (VGA) HDMI	Vous pourrait seLECTIONner l'écran qui doit être activé à l'amorçage. Cette seLECTION est effective pour l'amorçage, l'invite de mot de passer et ThinkPad Setup.
	Graphics Device	Switchable Graphics Integrated Graphics	Le mode de gestion graphique intégrée prolonge la durée de vie de la batterie, alors que le mode de gestion graphique interchangeable améliore les performances.
	OS Detection for Switchable Graphics	Disabled Enabled	Si vous sélectionnéz Enabled, le système UEFI bascule automatiquement le pérophérique graphique en mode de gestion graphique interchangeable si le système d'exploitation prend en charge cette fonction et en mode de gestion graphique intégrée si le système d'exploitation ne prend pas en charge cette fonction.
Power	Intel SpeedStep® technology	Disabled Enabled Mode for AC Maximum Performance Battery Optimized Mode for Battery Maximum Performance Battery Optimized	Vous pourraitCHOISIR le mode de fonctionnement de la technologie Intel SpeedStep lors de l'exercution. Maximum Performance: Vitesse maximale en permanence Battery Optimized: Vitesse minimale en permanence Disabled: Aucune prise en charge de l'exercution, vitesse minimale Remarque: Ce sous-menun'est pas pris en charge par les modèles équipés d'un processeur AMD.
	CPU Power Management	Disabled Enabled	A moins d'être désactivié, ce dispositif d'économie d'énergie arrêté l'horloge du processeur automatiquement lorsque le système ne connait aucune activités. En règle générale,

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
			vous n'avez pas à modifier cette fonction.
	PCI Express Power Management	• Disabled • Enabled	Active ou déACTIVE une fonction qui règle automatiquement la gestion de l'alimentation lorsqu'aucune activités PCI Express n'est en cours. En règle générale, vous n'avez pas à modifier cette fonction.
Beep and Alarm	Password Beep	• Disabled • Enabled	Si cette option est activée, vous entendez un signal sonore lorsque vous étés invite à saisir un mot de passer à la mise sous tension, d'accès au disque dur ou superviseur. Les signaux sonores seront différents selon que les mots de passée saisis sont corrects ou non.
	Keyboard Beep	• Disabled • Enabled	Permet d'activer ou de déactivé l'émission d'un signal sonore à l'activation d'une combinaison de touches erronée.
Serial ATA (SATA)	SATA Controller Mode Option	• Compatibility • AHCI	Sélectionne le mode de fonctionnement du contrôleur SATA. Si vous sélectionnez Compatibility, le contrôleur SATA fonctionne en mode compatibilité.
CPU	Core Multi-Processing	• Disabled • Enabled	Permet d'activer ou de déactivé des unités d'exécution principales supplémentaires dans une unité centrale. Remarque: Cette option n'est pas disponible si vous utilisez un ordinateur doté d'un processeur à unité principale unique.
	Intel Hyper-Threading Technology	• Disabled • Enabled	Permet d'activer ou de déactivé les processeurs logiques supplémentaires dans un cœur de processes. Remarque: Ce sous-menu n'est pas pris en charge par les modèles écipés d'un processeur AMD.

Menu Date/Time

Pour modifier la date et l'heure du système, Sélectionnéz Date/Time dans le menu principal du programme ThinkPad Setup. Les sous-menus suivants s'affichent :

• System Date
• System Time

Pour modifier la date et l'heure, procedez comme suit :

1. A l'aide des touches de déplacement du curseur vers le haut et le bas, sélectionnez l'élément à modifier (date ou heures).
2. Appuyez sur les touches Tab, Maj+Tab ou Entrée pour sélectionner une zone.
3. Entre la date ou l'heure.
4. Appuyez sur les touches Fn+F10 pour sauvégarder les modifications et redémarrer le système.

Menu Security

Pour modifier les fonctions de sécurité de votre ordinateur, Sélectionnez Security dans le menu principal du programme ThinkPad Setup.

Remarques :

• Les paramétres par défaut sont déjà optimisés. Si vous souhaitez modifier la configuration de l'ordinateur, faites preuve d'une extrème prudence. Si vous définisse des valeurs incorrectes, vous pouvez obtenir des résultats inattendus.
• Dans chaque sous-menu, vous pouvez activer une fonction en SéLECTIONNANT Enabled ou la désactiver, en SéLECTIONNANT Disabled.

Le tableau ci-dessous présente le content du menu Security.

Remarques :

• Certaines options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes.
• Les valeurs par défaut apparaisent en gras.

Tableau 5. Éléments du menu Security

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
Password	Supervisor Password	• Disabled • Enabled	Voir « Mot de passer superviseur » à la page 51.
	Lock UEFI BIOS Settings	• Disabled • Enabled	Permet d'activer ou de désactiver la fonction de protection des options du programme ThinkPad Setup contre toute modification par un utilisateur ne possédant pas le mot de passer superviseur. Par défaut, cette fonction est définie sur Disabled. Si vous définissez le mot de passer superviseur et activez cette fonction, vous seul pouvez modifier les options dans

Tableau 5. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
			le programme ThinkPad Setup.
	Set Minimum Length	• Disabled • Password length options	Indiquer une longueur minimale des mots de passer à la mise sous tension et d'accès au disque dur. Par défaut, cette fonction est définie sur Disabled. Si vous définissez le mot de passer superviseur et indiquez une longueur de mot de passer minimale, nul autre que vous ne peut modifier cette longueur.
	Password at unattended boot	• Disabled • Enabled	Si vous Sélectionnez et activez la fonction Password at unattended boot, une invite de mot de passer s'affiche lorsqu l'ordinateur est mis sous tension à partir d'un état hors tension ou hibernation. Si vous Sélectionnez Disabled, aucune invite de mot de passer ne s'affiche; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, définissez l'authentication utilisé sur le système d'exploitation.
	Password at restart	• Disabled • Enabled	Si vous Sélectionnez Password at restart, une invite de mot de passer s'affiche lorsqu vous redémarrez l'ordinateur. Si vous Sélectionnez Disabled, aucune invite de mot de passer ne s'affiche; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, définissez l'authentication utilisé sur le système d'exploitation.
	Power-On Password	• Disabled • Enabled	Voir « Mot de passer à la mise sous tension » à la page 48.
	Hard Disk1 Password	• Disabled • Enabled	Voir « Mots de passer d'accès au disque dur » à la page 48.

Tableau 5. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
UEFI BIOS Update Option	Flash BIOS Updating by End-Users	• Disabled • Enabled	Si vous sélectionnez Enabled, tout utiliseur peutmettre à jour l'interface UEFI BIOS. Si vous sélectionnez Disabled, seule la personne connaissant le mot de passer superviseur peutmettre à jour l'interface UEFI BIOS.
	Secure RollBack Prevention	• Disabled • Enabled	Si vous sélectionnez Disabled, vous pouvezpermuter vers la versionantérieure de UEFI BIOS.
Memory Protection	Execution Prevention	• Disabled • Enabled	Certsains virus etvers provoquent undépassement de capacitéde la mémoire tamponen exécutant du code où seules des données sont autorisées. Si lafonction Data ExecutionPrevention (prévention de l'exéciution de données)peut être utilisée avec vosystème d'exploitation,vous pouvez protégiervotre ordinateur contreles attaques de tels viruset vers en sélectionnantEnabled. Si, après avoirchoisi l'options Enabled,vous constaté qu'unprogramme ne fonctionnepas correctement,sélectionnez Disabledet réinitialisé le paramètre.
Virtualization	Intel VirtualizationTechnology	• Disabled • Enabled	Si vous sélectionnezEnabled, un contrôleVRMM (Virtual MachineMonitor) peut utiliserles fonctions matériellessupplémentaires fourniespar VirtualizationTechnology.
	AMD-V Technology
	Intel VT-d Feature	• Disabled • Enabled	Intel VT-d correspond à la technologie de virtualisationIntel pour E-S en accedirect. Lorsque cette optionest activée, un gestionnairede mémoire virtuelle peututiliser l'infrastructurede la plateforme pourune virtualisation desopérations d'entree-sortie.

Tableau 5. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
			Remarque: Ce sous-menun'est pas pris en charge parles modèles équipés d'unprocesseur AMD.
I/O Port Access	Ethernet LAN	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouzeutiliser le pérophérique de réseau local Ethernet.
	Wireless LAN	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouzeutiliser le pérophérique de réseau local sans fil.
	Wireless WAN	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouzeutiliser le pérophérique de réseau étendu sans fil.
	Bluetooth	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouzeutiliser le pérophériqueBluetooth.
	USB Port	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouzeutiliser les connecteursUSB.
	Memory Card Slot	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouzeutiliser l'emplacementpour carte mémoirepour les cartes SD ouMultiMediaCard.
	Integrated Camera	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouzeutiliser laamera intégrée.
	Microphone	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouzeutiliser le micro (interne,externe ou intégré).
Anti-Theft	Intel AT Module Activation	• Disabled • Enabled • Permanently Disabled	Permet d'activer ou deltactiver l'interface UEFIBIOS pour activer le moduleIntel AT qui est un serviceanti-vol d'Intel facultatif.Remarque: Si vous réglezl'activation du moduleIntel AT sur PermanentlyDisabled, vous ne pourrezplus réactivier ce paramètrepar la suite.Remarque: Ce sous-menun'est pas pris en charge par

Tableau 5. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
			les modèles équipés d'un processeur AMD.
	Computrace Module Activation	• Disabled • Enabled • Permanently Disabled	Permet d'activer ou de désactiver l'interface UEFI BIOS pour activer le module Computrace. Computrace est un service de surveillance en option proposé par Absolute Software. Remarque: Si vous réglez l'activation du module Computrace sur Permanently Disabled, vous ne pourrez plus le réactiver ensuite.
Secure Boot	Secure Boot	• Disabled • Enabled	Permet d'activer ou de désactiver la fonction UEFI Secure Boot. Le système d'exploitation Windows 8 requiert que cette fonction soit activée.
	Platform Mode	User Mode
	Secure Boot Mode	Standard Mode
	Reset to Setup Mode	• Yes • No	Cette option est utilisé pour effacer la clé de plateforme actuelle et pour passer en mode installation. Vous pouvez installer votre propre clé de plateforme et personneliser les bases de données de signature Secure Boot en mode installation. Le mode Secure Boot sera définie en mode personnelisé.
	Restore Factory keys	• Yes • No	Cette option est utilisé pour restaurer toutes les clés et les certificates des bases de données Secure Boot aux paramétres d'usine par défaut. Tous les paramétres Secure Boot personnelisés sont supprimés et la clé de plate-forme par défaut est rétablie ainsi que les bases de données de signatures initiales, y compris le certificat pour le système d'exploitation Windows 8.

Menu Startup

Vouss pouvez etre amené à modifier la séquence d'amorçage de votre ordinateur. Par exemple, si vous utilisez des systèmes d'exploitation différents sur plusieurs unités, vous pouze faire demarrer le système à partir de l'une de ces unités.

Attention : Àpèrs été avoir modifié la série d'amorçage, vous doivent très attention à ne pas spécifique une unité incorrecte lors d'une copie, d'un enregistrement ou d'un formatage. Dans le cas contraire, des données ou des programmes peuvent être supprimés.

Attention: Si vous utilisez le chiffrement de lecteur BitLocker®, vous ne devez pas modifier la série d'amorçage. Le chiffrement de lecteur BitLocker détecte le changement de la série d'amorçage et verrouille l'ordinateur à partir de l'amorçage.

Modification de la série de démarrage

Lorsque you selectionnez l'option Startup, le sous-menu Boot s'affiche.

Pour modifier la série de démarriage, procédez comme suit :

1. Sélectionnez Boot, puis appuyez sur Entrée.
   Vousspuvezutiliserlesous-menuboot pour specifieirasequenced'amorageexecuteea la mise sous tension.Reportez-vousàla section «Sous-menuboot» àla page100.
2. Sélectionnez le périphérique que vous souhaitez lancer en premier.
3. Appuyez sur les touches Fn+F10 pour sauvegarder les modifications et redémarrer le système.

Pour modifier temporairement la série d'amorçage afin que le système démarre à partir d'une autre unité, procédez comme suit :

1. Eteignez I'ordinateur.
2. Allumez l'ordinateur, puis lorsque le message «To interrupt normal startup, press Enter» s'affiche dans le coin inférieur gauche de l'écran, appuyez sur la touche F12.
3. Sélectionnez le périphérique que vous souhaitez lancer en premier dans le menu Boot.

Remarque: Le menu Boot s'affiche si le système d'exploitation est introuvable ou si l'ordinateur ne peut pas s'amorcer à partir d'un périphérique.

Sous-menu Boot

La liste suivante, qui indique l'ordre dans lequel les unités sont démarrées, est toujours affichée. Mème les unités qui ne sont pas installées dans l'ordinateur ou qui n'y sont pas reliées y figurent. Pour chaque unité, installée ou reliée, des informations apparaissent après les deux-points.

1. USB CD:
2. USB FDD:
3. ATAPI CD0:
4. ATAPI CD1:
5. ATA HDD2:
6. ATA HDDO:
7. ATA HDD1:
8. USB HDD:
9. PCI LAN:

Autres éléments du menu Startup

Le menu Startup du programme ThinkPad Setup affiche également les éléments suivants :

Network Boot : définir le périphérique d'amorçage exécuté en priorité lorsque l'ordinateur se déconnecté du réseau local.
- UEFI/Legend Boot : sélectionner la fonction d'amorçage du système.
- UEFI/Legacy Boot Priority : sélectionner une priorité d'amorçage entre UEFI et Legacy.
- Boot Mode: activer ou désactiver le mode d'amorçage des programmes de diagnostic.
- Option Key Display : afficher ou masquer le message des touches d'option à l'amorçage du système.
- Boot device List F12 Option : afficher ou masquer la liste déroulante des périhériques d'amorçage.
- Boot Order Lock : activer ou désactiver la priorité d'amorçage par défaut ou une priorité d'amorçage personnalisée.

Le tableau ci-dessous présente le contentu du menu Startup.

Remarques :

• Certains options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes.
• Les valeurs par défaut apparaissent en gras.

Tableau 6. Options de menu Startup

Option de menu	Valeurs possibles	Commentaires
Boot		Reportez-vous à la section « Modification de la série de démarriage » à la page 100.
Network Boot		Reportez-vous à la section « Sous-menu Boot » à la page 100.
UEFI/Legacy Boot	• Both • UEFI Only • Legacy Only • UEFI/Legacy Boot Priority • UEFI First • Legacy First CSM Support (pour UEFI Only) • No • Yes	Permet de sélectionner le type d'amorce système. • Both : le système démarre en utilisant le paramètre UEFI/Legendcy Boot Priority. • UEFI Only : le système démarre en utilisant un système d'exploitation activé dans l'interface UEFI. • Legacy Only : le système démarre en utilisant un système d'exploitation autre que le système d'exploitation activé dans l'interface UEFI. Remarque : Si vous sélectionné UEFI Only, le système ne peut pas être lancé depuis des péripériques amortçables qui ne disposent d'aucun système d'exploitation activé dans l'interface UEFI. Le module de support de compatibilité (CSM) est requis pour amorcer le système d'exploitation existant. Si vous sélectionné UEFI Only, CSM Support est sélectionnable. Pour les modes Both

Tableau 6. Options de menu Startup (suite)

Option de menu	Valeurs possibles	Commentaires
		ou Legacy Only, le CSM Support n'est pas sélectionnable.
Boot Mode	• Quick• Diagnostics	Ecran lors de l'autotest à la mise sous tension (POST) :• Quick : L'écran d'accueil du ThinkPad s'affiche.• Diagnostics : Les messages du test s'affichent.Signal sonore à la fin du POST :• Quick : Non. Des signaux sonores ne sont émis que si des erreurs se produit.• Diagnostics : Oui. (un signal sonore est toujours émis).Invite « Ctrl-S » pour Ethernet intégré :• Quick : Non.• Diagnostics : Oui.Test mémoire durant l'autotest à la mise sous tension (POST) :• Quick : Test rapide (ou pas de test).• Diagnostics : Test complet.Test des autres unités lors de l'autotest à la mise sous tension (POST) :• Quick : Test minimal (ou pas de test).• Diagnostics : Peut effectuer le test requis pour les unités critiques.Remarque : Vous pouvez également utiliser le mode Diagnostic en appuyant sur la touche Echap lors de l'autotest à la mise sous tension (POST).
Option Key Display	• Disabled• Enabled	Si vous sélectionnez Disabled, le message « To interrupt normal startup, press Enter » ne s'affiche pas lors du test POST.
Boot Device List F12 Option	• Disabled• Enabled	Si vous sélectionnez Enabled, la touche F12 est reconnaue et le menu Boot s'affiche.
Boot Order Lock	• Disabled• Enabled	Si vous sélectionnez Disabled, l'ordinateur démarre avec la priorité par défaut. Si vous sélectionné Enabled, l'ordinateur démarre avec la priorité personnalisée.

Menu Restart

Pour quitter le programme ThinkPad Setup et redémarrer le système, Sélectionnez Restart dans le menu principal de ThinkPad Setup. Les sous-menus suivants s'affichent :

• Exit Saving Changes : permet de redémarrer le système après avoir enregistré les modifications.
• Exit Discarding Changes : permet de redémarrer le système sans enregistrer les modifications.
• Load Setup Defaults: permet de charger les paramètres définis par défaut lors de l'achat de l'ordinateur Activez OS Optimized Defaults pour répondre aux critères de certification de Microsoft Windows 8. Lorsque vous modifie ce paramètre, d'autres paramètres sont modifiés automatiquement. Les paramètres affectés sont CSM Support, EFI/Legacy Boot, Secure Boot et Secure RollBack Prevention.
  Discard Changes : permet d'annuler les modifications.
• Save Changes : permet de sauvegarder les modifications.

Mise à jour de l'UEFI BIOS système

L'interface UEFI BIOS (Unified Extensible Firmware Interface) fait partie des programmes du système résident dans la couche logicielle de base de votre ordinateur. Le role de l'UEFI BIOS est de traduire les instructions issues des autres couches logicielles.

La carte principale de l'ordinateur est équipée d'un module EEPROM, également appelé mémoire Flash. Vous pouvez partager à jour l'interface UEFI BIOS et le programme ThinkPad Setup en démarrant votre ordinateur à l'aide d'un disque optique de mise à jour flash ou d'une application de mise à jour flash executée dans l'environnement Windows.

Dans certains cas, lorsque vous étés amené à ajouter des composants matériels, logiciels ou des pilotes de péripérique, il se peut que vous soyez invite àmettre à jour l'UEFI BIOS pour que votre nouvelle configuration fonctionne correctement.

Pourmettreàjourl'UEFIBIOS,accedezau siteWeb suivant et suivez les instructions qui s'affichent à l'écran:
http://www.lenovo.com/Drivers

Chapitre 8. Prévention des incidents

Posséder un ordinateur portable ThinkPad implique d'en assurer la maintenance. Vous devez en prendre soin de manière à éviter les incidents les plus courants. Ce chapitre fournit des informations qui vous permettront de faire fonctionner l'ordinateur correctement.

• « Conseils généraux pour la prévention des incidents » à la page 105
  Veiller à la mise à jour des pilotes de périphérique » à la page 106
• « Bien utiliser votre ordinateur » à la page 107

Conseils généraux pour la prévention des incidents

ATTENTION :

Si vous ordinateur est doté d'une unité de disque dur et d'une unité SSD mSATA, il n'est pas conseillé d'utiliser l'unité SSD mSATA comme pérophérique amortçable. L'unité SSD mSATA est conçue et développée uniquement pour servir de « cache ». La fiabilité de l'unité SSD mSATA n'est pas garantie si vous l'utilise comme pérophérique amortçable.

1. Pour vérifier la capacité de l'unité de disque, cliquez sur Demarrer → Ordinateur dans le système d'exploitation Windows 7. Sous Windows 8, ouvrez l'Explorateur Windows et cliquez sur Ordinateur.
2. Videz régulierement la corbeille.
3. Pour améliorer la recherche des données et les temps de lecture, exécutez régulièrement l'outil de défragmentation de disque sur votre unité de disque dur.
4. Pour libreter de l'espace disque, désinstallé les programmes qui ne sont pas utilisés.

Remarque : Recherche également les programmes d'application en double ou les versions qui se chevauchent.

1. Nettoyez votre Boîte de réception, ainsi que vos dossiers Envoyé et Suprimé dans votre programme client de courrier électronique.
2. Effectuez une sauvégarde de vos données au moins une fois parSEAne. Si des données critiques sont presentes, il est judieux d'effectuer une sauvégarde quotidienne. Lenovo met a disposition un grand nombre d'options de sauvégarde pour votre ordinateur. Des unités de disque optique réinscrétibles sont disponibles pour la plupart des machines et peuvent être facilement installées.
3. Programmez des restaurations système pour creer régulièrement une image instantanée. Pour plus d'informations sur la restauration du système, voir Chapitre 5 « Présentation générale de la récapération » à la page 55.
4. Si besoin est, mettez a jour les pilotes de periphérique et le système UEFI BIOS.
5. Etablissez un profil à partir de votre machine en vous connectant à l'adresse http://www.lenovo.com/support afin de vous tener informé des nouveaux pilotes ou de leur révision.
6. Vérifiez que les pilotes de péripériques des dispositifs non Lenovo sont maintainus à jour. Lisez les notes d'informations des pilotes de péripérisque avant la mise à jour, pour toute question de compatibilité et pour visualiser les incidents connus.
7. Gardez un historique. Les entrées peuvent inclure des changements majeurs au niveau du matériel ou des logiciels, des mises à jour de pilotes, ainsi que les incidents mineurs rencontre s et leur solution.

8. Si vous doivent effectuer une récupération sur toute ordinateur afin de rétablier le préchargement sur la machine, les conseils suivants peuvent vous aider dans cette tâche :

9. Retirez tous les périphériques externes tels que l'imprimante, le clavier, etc.
   Veillez a ce que la batterie soit chargée et que l'alimentation soit connectee.

10. Lancez ThinkPad Setup et chargez les paramètres par défaut.

11. Redémarrez l'ordinateur et démarrez l'opération de récapération.

12. Si vous ordinateur utilise des disques en tant que support de récapération, ne retirez pas le disque de l'unité avant d'y être invité.

13. Pour les problèmes susceptibles d'être liés à l'unité de disque dur, reportez-vous à la section « Diagnostic des incidents » à la page 111, puis exécutez un test de diagnostic de l'unité avant d'appeler le centre de support client. Si l'ordinateur ne démarre pas, téléchargez les fichiers afin de créé un support amorcable d'autotest à partir du site Web suivant : http://www.lenovo.com/hddtest. Exécutez le test et enregistrez les messages ou codes d'erreur. Si le test renvoie un code ou un message d'erreur défectueux, appelez le centre de support et tenez-vous préts à fournir ces codes ou messages, devant l'ordinateur. Un technicien vous aidera.

14. Le cas échéant, vous pouvez tracer le centre de support client de votre pays sur: http://www.lenovo.com/support/phone. Lorsque vous appelez le centre de support client, munissez-vous du modele de la machine, du numero de série, et ayez l'ordinateur à portée de main. Si l'ordinateur renvoie des codes d'erreur, l'écran d'erreur ou le message qui s'affiche pourrait également être utile.

Veiller à la mise à jour des pilotes de péripérisque

Les pilotes de périphérique sont des programmes qui contiennent des instructions que le système d'exploitation utilise pour « faire fonctionner » une certaine partie du matériel. Chaque composant du matériel dispose de son propre pilote. Si vous ajoutez un nouveau composant, le système d'exploitation devra connaître la manière de faire fonctionner ce matériel. ÀpRES avoir installé le pilote, le système d'exploitation peut reconnaître le composant du matériel et comprendre son utilisation.

Remarque : Les pilotes sont des programmes et comme tout fichier de votre ordinateur, ils peuvent etre alterés et ne pas fonctionner correctement.

Il n'est pas toujours nécessaire de télécharger les derniers pilotes. Cependant, il est préféable de télécharger le dernier pilote d'un composant si vous remarquez une diminution de ses performances ou si vous avez ajouté un nouveau composant. Ainsi, le pilote ne pourra pas être incriminé dans la baisse des performances.

Obtention des pilotes les plus récents à partir du site Web

Voussoupieztelechargeret installerdes pilotesdeperiphériquesmisà jour envousconnectant au site WebLenovo et en procédant comme suit :

1. Accédez à la page http://www.lenovo.com/Drivers.
2. Entrez le numero de produit de l'ordinateur ou cliquez sur Detect my system (Identifier mon système).
3. Cliquez sur Downloads and drivers (Télécharges et pilotes).
4. Suivez les instructions qui apparaissent à l'écran et installez les logiciels nécessaires.

Obtention des pilotes les plus récents à l'aide du programme System Update

Le programme System Update vous permet de garder votre logiciel système à jour. Des modules de mise à jour sont stockés sur les serveurs Lenovo et peuvent être téléchargés à partir du site Web de support Lenovo. Les modules de mise à jour peuvent contérer des programmes, des pilotes de péripérisque, des mémoires Flash UEFI BIOS ou des mises à jour logicielles. Lorsque le programme System Update se connecte au site Web de support Lenovo, il détecte automatiquement le type et le modele de votre ordinateur, le système d'exploitation installé et la langue du système d'exploitation afin de déterminer les mises à jour disponibles pour votre ordinateur. System Update affiche ensuite la liste des modules de mise à jour et classe chaque mise à jour en fonction des catégories critique, recommendée ou facultative afin de vous aider à déterminer leur importance. Vous contrôle entièrement le téléchargement et l'installation des mises à jour. Une fois que vous avez sélectionné les modules de mise à jour de votrechioix, le programme System Update télécharge et installe automatiquement les mises à jour sans autre intervention de votre part.

Le programme System Update est préinstallé sur votre ordinateur et est pré à être utilisé. La seule condition requise est une connexion Internet active. Vous pouvez démarrer manuellement le programme, ou bien

utiliser la fonction de planification pour que le programme active automatiquement la recherche de mises à jour aux intervalles spécifiés. Vous pouvez également prédéfinir la recherche de mises à jour planifiées en fonction de la gravité (mises à jour critiques, mises à jour critiques et recommandées ou toutes les mises à jour) afin que la liste des résultats contienne uniquement les types de mise à jour qui vousInterested.

Bien utiliser votre ordinateur

Pour rester fiable le plus longtemps possible dans des conditions normales d'utilisation, votre ordinateur exige le respect des consignes qui seront. Les quelques conseils et restrictions qui figurent dans cette rubrique doivent vous permettre de tirer le meilleur parti de votre ordinateur.

Emplacement et conditions de travail

• Conserve les emballages hors de portée des enfants pour éviter tout risque de suffocation.
• N'approche pas l'ordinateur d'un aimant, d'un téléphone portable activé, d'un apparil électrique ou d'un haut-parleur (respectez une distance d'au moins 13 cm).
• Evitez d'exposerVoteu ordinateur a des temperatures extrimes (inférieures a 5^ ou supérieures a 35^
• Certains apparèils, tels que des ventilateurs de bureau portables ou des purificateurs d'air, peuvent produit des ions négatifs. Si un ordinateur est à proximé d'un tel apparéil et s'il est exposé pendant un certain laps de temps à de l'air contenant des ions négatifs, il peut être charge d'électricité statique. Cette charge peut passer par vos mains lorsque vous touchez le clavier ou d'autres parties de l'ordinateur ou par les connecteurs des périphériques d'entrée-sortie connectés à l'ordinateur. Meme si ce type de décharge electrostatique s'oppose à une décharge émise par votre corps ou un vêtement, elle présente le même risque pour le bon fonctionnement d'un ordinateur.

Viete ordinateur est conu et fabriqu pour reduire les effets de la charge electrostatique. Une charge electrostatique depassant une certaine limite peut toutefois augmenter le risque de decharge electrostatique. Par consequent, lors de l'utilisation de I'ordinateur a proximete d'un apparieil susceptible de produire des ions négatifs, pretez particulierement attention aux éléments suivants :

• Evitez d'exposer directement votre ordinateur à de l'air provenant d'un apparéil pouvant produit des ions négatifs.
• Gardez Your ordinateur et les périphériques associés aussi loin que possible d'un tel apparéil.
• Dans la mesure du possible, mettez votre ordinateur à la masse pour sécuriser la décharge electrostatique.

Remarque : Tous les équipements de ce type ne sont pas générateurs d'une charge electrostatique importante.

Manipuez votre ordinateur avec soin

• Evitez de placer des objets (meme du papier) entre l'écran et le clavier ou sous le repose-mains.
• L'écran de votre ordinateur est conçu pour être ouvert et utilisé à un angle légarement supérieur à 90 degrés. N'ouvre pas l'écran au-delà de 135 degrés ; vous risqueriez d'endommager la charnière de l'ordinateur.
• Ne returnez pas l'ordinateur lorsque le boitier d'alimentation est connecté afin de ne pas endommager la prise de ce dernier.

Portez votre ordinateur en le tenant correctement

• Avant de déplacer votre ordinateur, voirlez à enlever tout support et à débrancher toutes les unités ainsi que les cordons et les câbles.
• Pour soulever l'ordinateur ouvert, tenez-le par sa base. Ne souveze pas l'ordinateur par l'écran.

Manipuez avec précaution les supports et les unités de stockage

• Lorsque vous installez l'unité de disque dur ou l'unité mSATA, suivez les instructions fournies en évitant toute pression inutilie sur le matériel.
  Lorsque you remplacez l'unité de disque dur ou l'unité SSD mSATA, mettez votre ordinateur hors tension.
  Lorsque you procedez au remplacement de l'unité de disque dur, replacez le cache du logement.
• Rangez les unités amovibles de disque dur dans les coffrets ou boîtiers appropriés lorsqu'vous ne les utilisez pas.

• Avant d'installer l'un des périphériques suivants, touchez une table métallique ou un objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique present dans votre corps. En effet, l'électricité statique peut endommager le périphérique.

• Modules de mémoire

• Cartes mini-PCI
• Cartes mémoire (cartes SD, cartes SDHC, cartes SDXC et modules MultiMediaCard)

Remarque: Les peripériques répertoriés ne sont pas tous inclus dans cette ordinateur.

Cela permet de réduire le niveau d'électricité statique liént dans votre corps. En effet, l'électricité statique peut endommager le périhérique.

Lors du transfert de données a partir d'une carte Flash Media, telle qu'une carte SD, ne mettez pas l'ordinateur en mode veille ou hibernation avant la fin du transfert, car cela pourrait endommager vos données.

Définition des mots de passage

Veillez a ne pas oublier vos mots de passer. Si vous oubliez leur mot de passage superviseur ou votre mot de passage d'accès au disque dur, Lenovo ne pourra pas le réinitialiser et il vous faudra peut-être replacer cette carte principale ou votre unité de disque dur.

Enregistrement de votre ordinateur

• Enregistrez votre ordinateur ThinkPad auprès de Lenovo à l'adresse suivante : http://www.lenovo.com/register. Le cas échéant, cela permettra aux autorités compétentes de retrouver et d'identifier plus facilement votre ordinateur en cas de perte ou de vol. Vous serez également averti par Lenovo de toute information technique ou mise à niveau concernant votre ordinateur.

Veillez à ne pas modifier votre ordinateur

• Ne démontez pas votre ThinkPad. Sa réparation doit être confiée à un technicien de maintenance Lenovo.
• Ne fixez pas les taquets de l'écran pour maintainir celui-ci ouvert ou fermé.

Nettoyage du couvercle de l'ordinateur

Nettoyez de temps en temps votre ordinateur en procédant comme suit :

1. Préparez un mélange de détergent menager doux (ne contenant ni poudre abrasive ni composants chimiques forts tels que l'acide ou l'alcalin). Diluez 1 volume de détergent dans 5 volumes d'eau.
2. Imbibez une éponge de détergent dilué.
3. Essorez l'éponge pour éliminer l'excédent de liquide.
4. Nettoyez le couvercle à l'aide de l'éponge, par mouvements circulaires et en veillant à ce que le liquide ne goutte pas.
5. Essuyez la surface pour retarder le détergent.
6. Rincez l'éponge à l'eau claire.

7. Essuyez le couvercle avec une éponge propre.

8. Essuyez à nouveau la surface avec un chiffon sec, doux et non pelucheux.

9. Attendez que la surface soit complètement sèche, puis retirez les fibres laissées par le chiffon.

Entretien du clavier de l'ordinateur

Pour nettoyer le clavier de votre ordinateur, procédez comme suit :

1. Umbibez un chiffon doux et propre d'alcool isopropylique dénaturé.
2. Essuyez le dessus de chaque touche avec le chiffon. Essuyez les touches une par une : si vous essuyez plusieurs touches à la fois, le chiffon risque d'accrocher une touche adjacente et de l'endommager. Assurez-vous qu'aucun liquide ne tombe sur ou entre les touches.
3. Laissez secher.
4. Pour enlever les miettes ou la poussiere qui se trouvent sous les touches, vous pouvez utiliser un coufflet pour apparéil photo avec une brosse ou un sèche-cheveux en position froid.

Remarque : Evitez de vaporiser un produit de nettoyage directement sur l'écran ou le clavier.

Nettoyage de I'ecran

Pour nettoyer l'écran de votre ordinateur, procédez comme suit :

1. Essuyez délicatement l'écran avec un chiffon sec, doux et non-pelucheux. Si l'écran présente une marque semblable à une rayure, il peut s'agir d'une tache provenant du clavier ou du dispositif TrackPoint suite à une pression exerçée sur le couvercle.
2. Essuvez delicatement la tache à l'aide d'un chiffon sec et doux.
3. Si la tache est toujours presente, humidifiez un chiffon doux et non peluchex avec de l'eau ou un mélange composé à 50 % d'alcool isopropylique et à 50 % d'eau et ne contenant aucune impureté.
4. Essorez le chiffon pour éliminer autant de liquide que possible.
5. Essuyez l'écran de nouveau, en veillant à ne pas faire couler de liquide dans l'ordinateur.
6. Sèchez bien l'écran avant de referrer l'ordinateur.

Chapitre 9. Résolution des incidents informatiques

Ce chapitre décrit la procédure en cas d'incident sur votre ordinateur.

Elle est composée des rubriques suivantes :

• « Diagnostic des incidents » à la page 111
• « Identification et résolution des incidents » à la page 111

Diagnostic des incidents

En cas d'incidents liés à l'utilisation de votre ordinateur, utilisez le programme Lenovo Solution Center comme point de départ pour les résoudre.

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'etat de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système.

Remarques :

• Vous pouvez télécharger le programme Lenovo Solution Center sur http://www.lenovo.com/diags.
• Si vous utilisez un système d'exploitation Windows différente de Windows 7 et Windows 8, accedez à la page http://www.lenovo.com/diags pour consulter les dernières informations relatives aux diagnostics pour votre ordinateur.

Si le système d'exploitation Windows 7 est installé sur votre ordinateur, lorsque vous configUREZ votre ordinateur, le programme Lenovo Solution Center vous invite à creator un support de récepération, que vous pouvez utiliser pour restaurer les paramètres d'usine par défaut de l'unité de disque dur. Pour plus d'informations, voir « Création et'utilisation d'un support de récepération » à la page 55.

Pour executer le programme Lenovo Solution Center, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 12.

Pour plus d'informations, consultez le système d'aide de Lenovo Solution Center.

Remarque: Si vous ne parvenez pas à isoler et à résoudre vous-même l'incident après avoir exécuté le programme, sauvégardez et imprimez les fichiers journaux. Vous en aurez besoin lorsque vous contactez un représentant du support technique Lenovo.

Identification et résolution des incidents

Si un incident survient sur votre ordinateur, un message ou un code d'erreur s'affiche généralement, ou un signal sonore est émis à la mise sous tension. Lorsque vous rencontres un incident, reportez-vous aux sections correspondantes dans cette rubrique afin d'essayer de le résoudre par vous-même.

Absence de réaction de l'ordinateur

Imprimez dés maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous ordinateur ne répond absolument plus (impossible d'utiliser le dispositif de pointage UltraNav ou le clavier), procédez comme suit :

1. Maintenez l'interrupteur d'alimentation enforcé jusqu'à ce que l'ordinateur s'éteigne. Ceci fait, redémarrez-le en appuyant de nouveau sur l'interrupteur d'alimentation. Si l'ordinateur ne s'allume pas, passez à l'étape 2.

Remarque: Ne retirez pas la batterie ni le boitier d'alimentation pour redémarrer l'ordinateur.

1. Une fois l'ordinateur hors tension, supprimez toutes ses sources d'alimentation (battery et boîtier d'alimentation). Maintenez l'interrupteur d'alimentation enforcé pendant 10 secondes. Rebranchez l'ordinateur sur le boîtier d'alimentation sans remettre la batterie. Si l'ordinateur ne se rallume pas, passez à l'étape 3.

Remarque : Une fois que l'ordinaire démarre et que l'environnement Windows est lancé, suivez la procédure d'arrêt ajustate pourmettre l'ordinaire hors tension. Ceci fait, remettez la batterie et redémarrez l'ordinaire. S'il ne démarre pas une fois la batterie rebranchée, retirez celle-ci de nouveau et recommencez la procédure à l'étape 2. Si l'ordinaire démarre lorsqu'il est branché sur le secteur mais qu'il ne démarre pas lorsque la batterie est connectée, appelez le centre de support client.

1. Une fois l'ordinateur hors tension, supprimez toutes ses sources d'alimentation (battery et boitier d'alimentation). Debranchez tous les périhériques externes de votre ordinateur (clavier, souris, imprimante, scanner, etc.). Répétez l' étape 2. Si cela échoue, passez à l' étape 4.

Remarque : Les etapes suivantes nécessitent de retarder tous les composants de l'ordinateur sensibles à l'électricité statique. Vérifiez que vous étés correctement relié à la terre et débranchez toutes les sources d'alimentation de l'ordinateur. Si vous appréhendez de retarder les composants ou si vous avez des doutes à ce sujet, prenez contact avec le centre de support.

1. Lorsque l'ordinaire est hors tension, supprimez toutes ses sources d'alimentation et les dispositifs matériels externes. Retirez tous les modules de mémoire que vous avez ajoutés à l'ordinaire. ÀpRES avoir retiré le module de mémoire supplémentaire et réinstallé celui d'origine, répétez l'étape 2. Si l'ordinaire ne démarre toujours pas, consultez le manuel d'utilisation pour identifier les autres composants replacables par l'utilisateur et connectés à l'ordinaire.

Si l'ordinateur persiste à ne pas démarrer,appelez le centre de support client ; un spécialiste en assistance clientele vous aidera.

Liquide renversé sur le clavier

Les risques de déversement de liquides sur le clavier de votre ThinkPad sont plus élevés que sur un ordinateur fixe. La plupart des liquides étant des conducteurs électriques, tout fluide qui entre en contact avec le clavier est une source potentielle de nombreux courts-circuits pouvant entraîner des dommages irréversibles sur votre ordinateur.

Si un liquide est déversé accidentellement sur votre ordinateur, prenez les mesures suivantes :

Attention : Assurez-vous qu'aucun liquide n'est susceptible de provoquer un court-circuit entre vous-meme et le boitier d'alimentation (si ce dernier est utilisé). Il est préférible de risquer la perte de quelques données ou d'un travail en cours en éteignant immédiatement votre ordinateur,只不过 que de risquer de rendre celui-ci inutilisable en le laissant allumé.

1. Débranche immédiatement et avec précaution le boîtier d'alimentation.
2. Eteignez immédiatement l'ordinateur. Si l'ordinateur ne s'éteint pas, otez la batterie. Plus vite vous empêcherez le courant de traverser l'ordinateur, plus grandes seront vos chances d'éviter les dommages dus à des courts-circuits.
3. Attendez suffisamment longtemps pour que le liquide ait entierement seché, puis remettez l'ordinateur sous tension.

Remarque: Si vous souhaitez remplacer votre clavier, vous pouvez en acheter un nouveau.

Messages d'erreur

• Message: 0175 : CRC1 incorrect, arrêtez la tâche d'autotest à la mise sous tension (POST).

Solution : Le total de contrôle de l'EEPROM est incorrect (bloc 6). Faites réparer l'ordinateur.

• Message : 0177 : Données SVP Incorrectes - Arrêtez la fonction d'autotest à la mise sous tension.

Solution: Le total de contrôle du mot de passer superviseur de l'EEPROM est incorrect. La carte principale doit être remplaçaée. Faites réparer l'ordinateur.

• Message: 0182: CRC2 incorrect. Accédez à ThinkPad Setup et chargez la configuration par défaut.

Solution : Le total de contrôle du paramètre CRC2 de l'EEPROM est incorrect. Appuyez sur F1 pour acceder au programme ThinkPad Setup. Appuyez sur Fn+F9, puis sur Entrée pour charger la configuration par défaut. Appuyez sur Fn+F10, puis sur Entrée pour redémarrer le système.

• Message : 0185 : Paramètres de la séquence de démarrage incorrects. Accédez à ThinkPad Setup et chargez la configuration par défaut.

Solution : Le total de contrôle du paramètre de la série d'amorçage de l'EEPROM est incorrect. Appuyez sur F1 pour acceder au programme ThinkPad Setup. Appuyez sur Fn+F9, puis sur Entrée pour charger la configuration par défaut. Appuyez sur Fn+F10, puis sur Entrée pour redémarrer le système.

• Message: 0187: Erreur d'accès aux données EAIA.

Solution: L'accès à la mémoire EEPROM n'a pas abouti. Faites réparer l'ordinateur.

• Message : 0188 : Zone d'information de sérieisation RFID Incorrecte.

Solution: Le total de contrôle EEPROM est incorrect (blocks 0 et 1). Faites replacer la carte principale et redéfinir les nombres de série. Faites réparer l'ordinateur.

• Message: 0189: Zone d'information de configuration RFID Incorrecte.

Solution: Le total de contrôle EEPROM est incorrect (blocks 4 et 5). Vous doivent remplanter la carte système et réinstaller l'UUID (identificateur unique universel). Faites réparer l'ordinateur.

• Message: 0190: Très faible charge de la batterie.

Solution : L'ordinateur se met hors tension car la batterie est decharge. Branchez le boitier d'alimentation sur l'ordinateur et chargez la batterie, ou remplacez celle-ci par une batterie complètement chargee.

• Message : 0191 : Sécurité du système - Demande de modification à distance non autorisée.

Solution: La modification de la configuration du système a échoué. Confirmez l'opération et recommencez. Pour supprimer le message d'erreur, lancez le programme ThinkPad Setup.

• Message : 0199 : Sécurité du système - Nombre de tentatives de saisie du mot de passer de sécurité dépasse.

Solution: Ce message d'erreur s'affiche si vous entrez un mot de passer superviseur incorrect plus de trois fois. Vérifiez le mot de passer superviseur et recommencez. Pour supprimer le message d'erreur, lancez le programme ThinkPad Setup.

• Message: 0200: Erreur liée au disque dur.

Solution : Le disque dur ne fonctionne pas. Assurez-vous qu'il est correctement mis en place. Executez le programme ThinkPad Setup, puis vérifie que l'unité de disque dur n'est pas désactivée via le menu Startup.

• Message: 021x: Erreur liée au clavier.

Solution: Assurez-vous qu'aucun objet n'est posé sur le clavier ou, le cas échéant, sur le clavier externe. Mettez l'ordinateur hors tension, ainsi que tous les péripériques connectés. (en commençant d'abord par l'ordinateur).

Si le même code d'erreur s'affiche, effectuez les opérations ci-après.

• Si un clavier exter est connecté :

• Vérifiéz que le clavier externe est relié au port approprié.

• Mettez l'ordinateur hors tension, déconnectez le clavier externe, puis remettez l'ordinateur sous tension. Vérifiez que le clavier intégré fonctionne correctement. Si c'est le cas, faites réparer le clavier externe.

• Reportez-vous à la section « Diagnostic des incidents » à la page 111 pour effectuer un test de diagnostic de l'ordinateur. Si l'ordinateur s'arrête durant le test, faites-le réparer.

• Message : 0230 : Erreur liée à la RAM dupliquée.

Solution : Une erreur s'est produit au niveau de la mémoire vive dupliquée. Reportez-vous à la section « Diagnostic des incidents » à la page 111 pour effectuer un test de diagnostic de la mémoire de l'ordinateur. Si vous avez ajouté un module de mémoire avant demettre l'ordinateur sous tension, réinstallé ce module, puis testez la mémoire à l'aide de Lenovo Solution Center.
- Message : 0231 : Erreur de RAM système.

Solution : Une erreur s'est produit au niveau de la mémoire vivie système. Reportez-vous à la section « Diagnostic des incidents » à la page 111 pour effectuer un test de diagnostic de l'ordinateur. Si vous avez ajouté un module de mémoire avant demettre l'ordinateur sous tension, réinstallé ce module, puis testez la mémoire à l'aide de Lenovo Solution Center.

• Message : 0232 : Erreur de RAM étendue.

Solution : Une erreur s'est produit au niveau de la mémoire vivie étendue. Reportez-vous à la section « Diagnostic des incidents » à la page 111 pour effectuer un test de diagnostic de la mémoire de l'ordinateur. Si vous avez ajouté un module de mémoire avant demettre l'ordinateur sous tension, réinstallé ce module, puis testez la mémoire à l'aide de Lenovo Solution Center.
- Message : 0250 : Erreur de batterie système.

Solution : La batterie de secours utilisee pour conserver les informations de configuration, telles que la date et l'heure, lorsque I'ordinateur est mis hors tension, est vide. Remplacez la batterie et executez ThinkPad Setup pour vérifier la configuration. Si I'incident persiste, faites réparer I'ordinateur.

• Message : 0251 : Total de contrôle CMOS système incorrect.

Solution: Le CMOS système a peut-être été alteré par un programme. L'ordinateur utilise les paramètres par défaut. Executez ThinkPad Setup pour reconfigurer les paramètres. Si le même code d'erreur s'affiche, faites réparer l'ordinateur.
- Message : 0260 : Erreur liée à l'horloge système.

Solution: Faites réparer l'ordinateur.

• Message : 0270 : Erreur liée à l'horloge temps réel.

Solution: Faites réparer l'ordinateur.

• Message: 0271: Erreur liée à la date et l'heure.

Solution: La date et l'heure ne sont pas définies dans l'ordinateur. Définissez la date et l'heure à l'aide de ThinkPad Setup.

• Message : 0280 : Amorgage précédent incomplet.

Solution: Voitre ordinateur n'a pas pu terminer le processus d'amorçage.

Eteignez l'ordinateur, puis rallumez-le pour demarrer ThinkPad Setup. Vérifiez ensuite la configuration, puis redémarrez l'ordinateur en selectionnant l'options Exit Saving Changes du menu Restart ou en appuyant sur Fn+F10.

Si le même code d'erreur s'affiche, faites réparer l'ordinateur.

• Message : 02D0 : Erreur liée à la mémoire cache système.

Solution: La mémoire cache est désactivée. Faites réparer l'ordinateur.

• Message: 02F4: Impossible d'écrire sur le CMOS EISA.

Solution: Faites réparer l'ordinateur.

• Message : 02F5 : Echec du test DMA.

Solution: Faites réparer l'ordinateur.

• Message: 02F6: Echec du logiciel NMI.

Solution: Faites réparer l'ordinateur.

• Message : 02F7 : Echec NMI d'horloge de retrait sécurisé

Solution: Faites réparer l'ordinateur.

• Message : 1802 : Une carte réseau non autorisée est connectée - Mettez la carte réseau hors tension et retirez-la.

Solution : La carte réseau mini PCI Express n'est pas prise en charge sur cet ordinateur. Retirez-la.

• Message : 1803 : Une carte fille non autorisée est connectée - Mettez la carte fille hors tension et retirez-la.

Solution: La carte fille n'est pas prise en charge sur cet ordinateur. Retirez-la.

• Message : 1805 : Une carte USB sans fil non autorisée est connectée - Mettez la carte USB sans fil hors tension et retirez-la.

Solution : La carte USB sans fil n'est pas prise en charge sur cet ordinateur. Retirez-la.

• Message : 2100 : Erreur d'initialisation sur HDD0 (disque dur principal).

Solution : L'unité de disque dur ne fonctionne pas. Faites réparer l'unité de disque dur.

• Message : 2102 : Erreur d'initialisation sur HDD1 (unité de disque dur Ultrabay).

Solution: Le disque dur ne fonctionne pas. Faites réparer le disque dur.

• Message : 2110 : Erreur de lecture sur HDDO (disque dur principal).

Solution: L'unité de disque dur ne fonctionne pas. Faites réparer l'unité de disque dur.

• Message : 2112 : Erreur de lecture sur HDD1 (unité de disque dur Ultrabay)

Solution: Le disque dur ne fonctionne pas. Faites réparer le disque dur.

• Message : Message invitant à entrer un mot de passer à la mise sous tension.

Solution : Un mot de passer à la mise sous tension ou un mot de passer superviseur est défini. Tapez-le et appuyez sur Entrée pour pouvoir utiliser l'ordinateur. (Reportez-vous à la section « Utilisation de mots de

Passse » à la page 47). Si le mot de passer à la mise sous tension n'est pas accepté, cela signifie qu'un mot de passage superviseur a peut-être été définit. Tapez le mot de passage superviseur et appuyez sur Entrée. Si le même message d'erreur s'affiche, faites réparer l'ordinateur.

• Message : Message invitant à entrer le mot de passer d'accès au disque dur

Solution: Un mot de passer d'accès au disque dur a été définit. Tapez-le et appuyez sur Entrée pour pouvoir utiliser l'ordinateur. (Reportez-vous à la section « Mots de passer d'accès au disque dur » à la page 48).

• Message: Erreur liée au mode hibernation

Solution : La configuration du système a ete modifiee entre le moment ou il a ete mis en mode hibernation et le moment ou ce mode a ete abondonne. L'ordinateur ne peut pas reprendre le fonctionnement normal.

• Restaurez la configuration telle qu'elle seprésentait avant le passage en mode hibernation.

• Si la taille de la mémoire a été modifiée, recréez le fichier d'hibernation.

• Message: Système d'exploitation introuvable.

Solution: Vérifiez les points suivants:

• l'unité de disque dur est correctement mise en place,
• l'unité contient un disque de lancement.

Si le même message d'erreur s'affiche, vérifie la série d'amorçage à l'aide de ThinkPad Setup.

• Message : Erreur liée au ventilateur

Solution: Le ventilateur est defaillant. Faites réparer l'ordinateur.

• Message : EMM386 Non instalé - Impossible de définir l'adresse de base du cadre de page.

Solution: Modifiez C:\CONFIG.SYS et remplacez la ligne périphérique = C:\WINDOWS\EMM386.EXE RAM en périphérique = C:\WINDOWS\EMM386.EXE NOEMS, puis sauvegardez ce fichier.

• Message: Erreur de configuration de CardBus - Périphérique désactivé.

Solution: Appuyez sur F1 pour acceder à ThinkPad Setup. Appuyez sur Fn+F9, puis sur Entrée pour charger la configuration par défaut.

Appuyez sur Fn+F10, puis sur Entrée pour redémarrer le système.

• Message: Erreur liée à la détéction thermique

Solution: Le détecteur thermique ne fonctionne pas correctement. Faites réparer l'ordinateur.

• Message : Amorçage impossible à partir de n'importe quel périphérique.

Solution: Le détecteur thermique ne fonctionne pas correctement. Faites réparer l'ordinateur.

Periphérique introuvable

Vérifiez le périphérique à partir duquel vous souhaitez amorcer le système.

Erreur liée au périhérique

Vérifiez le périphérique à partir duquel vous souhaitez amorcer le système.

Pas de système d'exploitation valide

Vérifiez l'absence d'erreur au niveau du système d'exploitation et assurez-vous qu'il est correctement installé.

Exclu de la séquence d'amorçage

Ouvrez ThinkPad Setup et ajoutez le périphérique dans la série d'amorçage.

• Message: Ce système ne prend pas en charge les batteries qui ne sont pas agréées ou fabriquées par Lenovo. Le système continue a s'initialiser, mais ne pourrait peut-être pas charger les batteries non autorisées. Appuyez sur la touche ECHAP pour continuer.

Attention : Lenovo n'est pas responsable des performances ou de la sécurité des batteries non autorisées et ne fournit aucune garantie en cas de défaillance ou de dégât s resultant de leur utilisation.

Solution : Remplacez la batterie par une batterie agreee par Lenovo et compatible avec cet ordinateur. Si le meme message d'erreur s'affiche always, prenez contact avec Lenovo pour faire reparer l'ordinateur.

• Message : La batterie installee n'est pas prise en charge par ce système et ne va pas se charger. Remplacez la batterie par une batterie agrée par Lenovo et compatible avec ce système. Appuyez sur la touche ECHAP pour continuer.

Solution : Remplacez la batterie par une batterie agreee par Lenovo et compatible avec cet ordinateur. Si le meme message d'erreur s'affiche always, prenez contact avec Lenovo pour faire reparer l'ordinateur.

Erreurs sans messages

• Incident: L'écran s'eteint de façon répetée.

Solution : Si Windows 7 est préinstallé sur votre ordinateur, vous pouvez désactiver tous les temporisateurs système, comme par exemple le temporisateur de mise hors tension de l'écran LCD ou le temporisateur d'extinction en procédant comme suit :

1. Lancez Power Manager.

2. Cliquez sur l'onglet Mode de gestion de l'alimentation, puis selectionnez Performances maximales à partir des modes d'alimentation prédéfinis.

3. Incident: Au démarrage de l'ordinateur, rien ne s'affiche à l'écran et aucun son n'est émis.

Remarque : Si vous n'êtes pas certain d'avoir entendu un son, mettez l'ordinateur hors tension en maintainant l'interrupteur d'alimentation enforcé pendant au moins quatre secondes. Mettez-le sous tension puis écoutez de nouveau.

Solution: Vérifiez que :

• La batterie est correctement installee.
• Le boîtier d'alimentation est connecté à l'ordinateur et le cordon d'alimentation est inséré dans une prise électrique qui fonctionne.
• L'ordinateur est allumé. (Actionnez à nouveau l'interrupteur d'alimentation pour confirmation.)

Si un mot de passer à la mise sous tension est défini :

• Appuyez sur n'importe qu'elle touche pour afficher l'invite du mot de passer de la mise sous tension. Si le niveau de luminosité est faible, augmentez-le en appuyant sur Origine.
• Tapez le mot de passer correct et appuyez sur Entrée.

Si ces points sont vérifiés et si l'écran n'affiche toujours rien, faites réparer l'ordinateur.

• Incident: Au démarrage de l'ordinateur, seul un curses blanc s'affiche sur un écran vide.

Solution: Si vous avez modifié une partition sur votre unité de disque dur ou sur votre unité SDD en utilisant un logiciel de partition, il est possible que les informations relatives à cette partition ou que l'enregistrement d'initialisation principal soit détruit.

1. Eteignez votre ordinateur, puis rallumez-le.

2. Si le résultat est identique, procédez comme suit :

3. Si vous avez utilise le logiciel de partition, vérifie l'etat de la partition sur l'unité de disque dur à l'aide du logiciel de partition, puis restaurez la partition le cas échéant.

4. Si votre système est équipé du système d'exploitation Windows 7, utilisez l'espace de travail OneKey Recovery Pro ou des disques de récapération afin de restaurer le système tel qu'il était lors de la sortie d'usine.

5. Si votre système est équipé du système d'exploitation Windows 8, utilisez la fonction Tout supprimer et réinstaller Windows ou des disques de recupération afin de restaurer le système tel qu'il était lors de la sortie d'usine.

Si I'erreur persiste, faites réparer l'ordinateur.

• Incident: L'écran s'éteint alors que l'ordinateur est sous tension.

Solution : L'économiseur d'écran ou la fonction de gestion de l'alimentation a peut-être été activé(e). Utilisez l'une des méthodes suivantes :

• Touchez le dispositif de pointage TrackPoint ou le pavé tactile, ou appuyez sur une touche pour sortir du mode économiqueur d'écran.
• Appuyez sur l'interrupteur d'alimentation pour sortir du mode veille ou hibernation.

Erreurs et signal sonore

Tableau 7. Erreurs et signal sonore

Incident	Solution
Un signal sonore court, une pause, trois signaux sonores courts, une pause, trois signaux sonores courts supplémentaires et un signal sonore court	Assurez-vous que les modules de mémoire sont installés correctement. S'ils sont correctement installés et que les signaux sonores continuent de retentir, faites réparer l'ordinateur.
Un signal sonore long et deux signaux sonores courts	La fonction video est défectueuse. Faites réparer l'ordinateur.
Cinq signaux sonores	La carte mère est défectueuse. Faites réparer l'ordinateur.

Incidents liés au module de mémoire

Imprimez dés maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous module de mémoire ne fonctionne pas correctement, vérifie les points suivants :

1. Vérifiez que le module de mémoire est installé et mis en place correctement dans votre ordinateur. Il peut s'avérer nécessaire desterolir tous les modules de mémoire ajoutés pour tester l'ordinateur uniquement avec les modules de mémoire installés en usine, puis de réinstaller les modules de mémoire un par un pour garantir une connexion correcte.
2. Vérifiez les messages d'erreur au démarrage.

Executez les interventions appropriées pour les messages d'erreur de l'autotest à la mise sous tension (POST).

1. Vérifiez que le dernier UEFI pour votre modèle a été installé.
2. Vérifiez la configuration et la compatibilité de la mémoire, y compris la taille de mémoire maximale et la vitesse de la mémoire.
3. Executez les programmes de diagnostic. Voir « Diagnostic des incidents » à la page 111.

Incidents liés à l'utilisation en réseau

Voici les incidents les plus courants liés à l'utilisation en réseau :

Incidents liés à Ethernet

• Incident : Voiture ordinateur ne peut pas se connecter au réseau.

Solution: Vérifiez que :

• Le cable est installé correctement.

Le cable de réseau doit être fermement relié au connecteur Ethernet de l'ordinateur et au connecteur RJ45 du concentrateur. La distance maximale entre l'ordinateur et le concentrateur est de 100 metres. Si l'incident persiste alors que le cable est correctement connecté et que la distance ne dépasse pas la limite maximale, essayez un autre cable.

• Vous utilisez le pilote de périhérique approprié.

• Accédez au Panneau de configuration et cliquez sur Matériel et audio Gestionnaire de péripériques. Si vous étes invité a entrer un mot de passé administrateur ou une confirmation, entrez le mot de passer ou confirmez.

• Si le point d'exclamation! s'affiche en regard du nom de la carte sous Cartes réseau, vous n'utilisez peut-être pas le pilote approprié ou il a peut-être été désactivé. Pour lemettre à jour, cliquez avec le bouton droit de la souris sur la carte mise en évidence.

• Cliquez sur Mettre à jour le logiciel du pilote et suivez les instructions affichées à l'écran.

• Le port du concentrateur et la carte possèdent le même paramètre Duplex.

Si vous avez configuré la carte pour utiliser le Duplex intégral, assurez-vous que le port du concentrateur est également configuré pour le Duplex intégral. Si un mode Duplex erroné est défini, cela peut provoquer une diminution des performances, une perte de données ou une déconnexion.

• Vous avez installé tous les logiciels de réseau nécessaires à votre environnement.

Adressez-vous à l'administrateur du réseau local.

• Incident : La carte cesse de fonctionner sans raison apparente.

Solution : Des fichiers du pilote de réseau sont peut-etre endommagés ou manquants. Mettez le pilote à jour en vous reportant à la solution ci-dessus afin de vous assurer que le pilote de péripérisque approprié est installé.

• Incident: Si vous utilisez un Gigabit Ethernet avec une vitesse de 1000 Mbit/s, la connexion échoue ou des erreurs se produit.

Solution :

• Utilisez un câblage de catégorie 5 et assurez-vous que le cable de réseau est correctement connecté.

• Effectuez une connexion à un concentrateur ou à un commutateur de type 1000 BASE-T (et non 1000 BASE-X).

• Incident: La fonction Wake on LAN ne fonctionne pas.

Solution :

• Vérifiez que la fonction Wake on LAN est activée dans le programme ThinkPad Setup.

• Si tel est le cas, demandez les paramètres nécessaires à l'administrateur du réseau local.

• Incident: Si un modele Gigabit Ethernet est utilisé, celui-ci ne peut pas connecter au réseau à une vitesse de 1000 Mbit/s. En revanche, il se connecte à 100 Mbit/s.

Solution :

• Essayez un autre cable.
• Vérifiez que le partenaire de liaison est défini pour une négociation automatique.
• Vérifiez que le commutateur est conforme à la norme 802.3ab (Gigabit sur cuivre).

Incident lié au réseau local sans fil

Incident : You ne pouze pas vous connecter au reseau à l'aide de la carte de reseau sans fil intégrée.

Solution :

• Si vous ordinateur fonctionne sous Windows 7, vérifie les éléments suivants :

• Le pilote de réseau local installé est à jour. Consultez le site Web et confirmez que la version du pilote de péripérique pris en charge par le programme Access Connections est la dernière documentation dans le fichier readme.

• Notre ordinateur se trouve à portée d'un point d'accès sans fil.
• La connexion radio est activée en cliquant deux fois sur l'icone Access Connections dans la barre des tâches.

Remarque : Si vous utilisez Windows 7, cliquez sur Afficher les icones cachees dans la barre des tâches. L'icone Access Connections s'affiche. Pour plus d'informations sur l'icone, reportez-vous au système d'aide d'Access Connections.

Vérifiez le nom de réseau (SSID) et les informations de chiffrement. Utilisez le programme Access Connections pour vérifier ces informations qui différencient les majuscules et les minuscules.

• Si vous ordinateur fonctionne sous Windows 8, vérifie les éléments suivants :

• Le pilote de réseau local installé est à jour.

• Notre ordinateur se trouve à portée d'un point d'accès sans fil.
• La radio sans fil est activée.
• Le mode avion est eteint.

Incident lié au réseau étendu sans fil

Incident: Un message indique qu'une carte réseau étendu non-authorisée est installée.

Solution : La carte réseau étendu n'est pas prise en charge sur cet ordinateur. Retirez-la.

Remarque : Tous les modèles d'ordinateur ne sont pas équipés d'une carte réseau étendu sans fil.

Incidents liés aux périphériques Bluetooth

• Incident: Le son ne provient pas du casque Bluetooth mais du haut-parleur local, même si le casque Bluetooth est connecté à l'aide du profil Casque ou du profil AV.

Solution: Procedez comme suit :

1. Quittez le programme qui utilise le dispositif sonore (par exemple Windows Media Player).
2. Accédez au Panneau de configuration et cliquez sur Matériel et audio Son Lecture.
3. Si vous utilisez un profil Casque, selectionnez Audio mains-libres Bluetooth et cliquez sur le bouton Définir par défaut. Si vous utilisez un profil AV, selectionnez Audio stéreo et cliquez sur le bouton Définir par défaut.

4. Cliquez sur OK pour fermer la fenêtre Son.

5. Incident : Les éléments PIM envoyés depuis les systèmes d'exploitation Windows 7 ne peuvent pas être reçus correctement dans le carnet d'adresses des autres périhériques compatibles Bluetooth.

Solution : Le système d'exploitation Windows 7 envoie les éléments PIM au format XML, mais la plupart des péripériques compatibles Bluetooth géront les éléments PIM au format vCard. Si un autre péripérisque compatible Bluetooth peut receivevoir un fichier via Bluetooth, un élément PIM envoyé depuis Windows 7 devrait pouvoir être enregistré sous forme de fichier avec l'extension .contact.

Incidents liés au clavier et aux autres dispositifs de pointage

Voici les incidents les plus courants liés au clavier et aux autres dispositifs de pointage.

Incidents liés au dispositif de pointage UltraNav

• Incident : Le pointeur dérivé lorsque l'ordinateur est mis sous tension ou lorsqu'il reprend un mode de fonctionnement normal.

Solution : Le pointeur peut dériver lorsque vous n'utilise pas le dispositif de pointage du curseur TrackPoint en mode de fonctionnement normal. Ceci est normal pour le dispositif de pointage du curseur TrackPoint et n'est pas considéré comme un incident. La dérive du pointeur peut durer plusieurs secondes dans les conditions suivantes :

Lorsque you allumez I'ordinateur.
- Lorsque l'ordinateur revient en mode d'exploitation normal.
- Lorsque vous appuyez longuement sur le dispositif de pointage du curseur TrackPoint.
Lorsque la température change.

• Incident: Le dispositif de pointage du curseur TrackPoint ou le pavé tactile ne fonctionne pas.

Solution : Assurez-vous que le dispositif de pointage du curseur TrackPoint ou que le pavé tactile est activé dans la fenêtre des paramètres du dispositif UltraNav.

Remarque : Pour ouvrir la fenêtre des paramètres du dispositif UltraNav, accédez au Panneau de configuration et cliquez sur Matériel et audio Souris, puis sélectionnez l'onglet UltraNav.

Incidents liés au clavier

• Incident: Une partie ou la totalité des touches du clavier ne fonctionnent pas.

Solution: Si un pavé numérique externe est connecté :

1. Eteignez I'ordinateur.
2. Retirez le pavé numérique externe.
3. Rallumez l'ordinateur et essayez de nouveau le clavier.

Si l'incident lie au clavier est résolu, reconnectez soigneusement le pavé numérique externe et le clavier externe. Vérifiez que vous avez installé correctement les connecteurs.

Si l'incident persiste, assurez-vous que le pilote de périphérique ajustat est bien installé.

1. Accédez au Panneau de configuration. Modifie le Panneau de configuration de Catégorie à Grandes iconées ou Petites iconées.
2. Cliquez sur Clavier.
3. Sélectionnez l'onglet Matériel. Dans le volet Propriétés du péripérisque, assurez-vous que vous voirz le message : État du péripérisque : Ce péripérisque fonctionne correctement.

Si certaines touches du clavier ne fonctionnent toujours pas, faites réparer l'ordinateur.

• Incident : Une partie ou la totalité des touches du pavé numérique externe ne fonctionnent pas.

Solution: Assurez-vous que le pavé numérique externe est correctement connecté à l'ordinateur.

Incidents liés à l'écran et aux péripériques multimédia

Cette rubrique présente les incidents les plus courants liés aux différentes unités d'affichage et multimédia : écran de l'ordinateur, écran externe et périhériques audio.

Incidents liés à l'écran de l'ordinateur

• Incident: L'écran reste noir.

Solution: Procedez comme suit :

• Appuyez sur la touche F6 pour faire apparaitre l'image.
• Si vous utilisez le boitier d'alimentation ou la batterie et que la jauge de batterie de Power Manager indique que la batterie n'est pas déchargée, appuyez sur la touche F8 pour éclaircir l'affichage.
• Si vous ordinateur est en mode veille, appuyez sur la touche Fn pour quitter ce mode.

• Si l'incident persiste, procédez comme indiqué dans la section Solution de l'incident ci-dessous.

• Incident: L'affichage est illisible ou déformé.

Solution: Vérifiez que :

• Le pilote d'affichage est correctement installé.
• La résolution de l'affichage et la qualité des couleurs sont correctement définies.
• Le type d'écran est correct.

Pour vérifier ces paramètres, procédez comme suit :

1. Cliquez avec le bouton croit de la souris sur le bureau, puis sur Personneliser.
2. Cliquez sur Affichage sur la gauche.
3. Sélectionnez Modifier les paramètres d'affichage. Vérifiez que la résolution de l'écran est correctement définie.
4. Cliquez sur Paramètres avancés.
5. Cliquez sur l'onglet Carte. Assurez-vous que le nom du pilote de péripérisque affiché dans la fenêtre d'informations sur l'adaptateur est correct.

Remarque: Le nom de pilote de périhérique dépend du processeur video installé dans l'ordinateur.

1. Cliquez sur le bouton Propriétés. Si vous étés invite à entraïr un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez. Vérifiez la zone État du péripérisque et assurez-vous que le péripérisque fonctionne correctement. Dans le cas contraire, cliquez sur ce bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran.
2. Cliquez sur l'onglet Ecran. Assurez-vous que le nom du pilote de péripérisque affiché dans la fenêtre d'informations sur l'adaptateur est correct.

Remarque: Le nom de pilote de périhérique dépend du processeur video installé dans l'ordinateur.

1. Cliquez sur le bouton Propriétés. Si vous étés invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez. Vérifiez la zone État du péripérisque et assurez-vous que le péripérisque fonctionne correctement. Dans le cas contraire, cliquez sur ce bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran.

2. Cliquez sur l'onglet Gestion des couleurs. Assurez-vous que la qualité des couleurs est correctement définie et vérifie les autres informations. Si vous étés invite à entraîr un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez. Cochez la case État du périphérique et assurez-vous que le périphérique fonctionne correctement. Dans le cas contraire, cliquez sur ce bouton Résolution des problèmes et suive les instructions qui s'affichent à l'écran.

3. Incident : Des caractères incorrects s'affichent à l'écran.

Solution : Avez-vous correctement installé le système d'exploitation ou l'application ? S'ils ont ete Installés et configurés correctement, faites réparer l'ordinateur.

• Incident: L'écran reste allumé même après la mise hors tension de l'ordinateur.

Solution : Maintenez l'interrupteur d'alimentation enforcé pendant au moins quatre secondes pour éteindre l'ordinateur, puis rallumez-le.

• Incident : Des points manquants, décolorés ou brillants s'affichent à chaque mise sous tension de l'ordinateur.

Solution : Il s'agit d'une caractéristique de la technologie TFT. L'écran de l'ordinateur contient de nombreux transistors à couche mince (TFT). Quelques points manquants, décolorés ou brillants peuvent apparfaître sur l'écran à tout moment.

Incidents liés à l'écran externe

• Incident: L'écran externe est vierge.

Solution : Pour afficher l'image, appuyez sur la touche F6 et selectionnez l'écran souhaité. Si l'incident persiste, procédez comme suit :

1. Branchez l'écran externe sur un autre ordinateur pour vous assurer qu'il fonctionne.
2. Rebranchez-le sur votre ordinateur.

3. Reportez-vous au manuel fourni avec l'écran externe pour vérifier les résolutions et fréquences de rafraîchissement prises en charge.

4. Si l'écran externe admet les mêmes résolutions que celles de l'écran de l'ordinateur ou des résolutions plus élevées, regardez la sortie sur l'écran externe ou sur l'écran externe et l'écran de l'ordinateur.

5. Si l'écran externe prend en charge des résolutions inférieures à celles de l'écran de l'ordinateur, regardez la sortie sur l'écran externe uniquement. (Si vous regardez la sortie sur l'écran de l'ordinateur et l'écran externe, l'image de l'écran externe sera vide ou déformée.)

6. Incident : Vous ne pouvez pas définir une résolution supérieure à la résolution en cours sur l'écran externe. Solution :

7. Vérifiez que les informations concernant l'écran sont correctes. Puis :

8. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détector.

1. Cliquez sur l'icone correspondant à l'écran souhaité (l'icone Ecran-2 correspond à l'écran externe).
2. Cliquez sur Paramètres avancés.
3. Cliquez sur l'onglet Carte.
4. Vérifiez que le nom du pilote de périhérique correct s'affiche dans la fenêtre d'informations sur l'adaptateur.

Remarque: Le nom de pilote de périhérique dépend du processeur videoinstallé dans l'ordinateur.

1. Cliquez sur OK.

Si les informations sont incorporetés, réinstallé le pilote de périphérique.

• Vérifiez le type d'écran et, le cas échéant, mettez à jour le pilote en procédant comme suit :

• Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.

• Allumez l'écran externe et l'ordinateur.
• Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque: Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détector.

1. Cliquez sur l'icone correspondant à l'écran souhaité (l'éicone Ecran-2 correspond à l'écran externe).
2. Cliquez sur Paramètres avancés.
3. Cliquez sur l'onglet Ecran. Vérifiez la fenêtre d'informations sur l'écran pour vous assurez que le type d'écran est correct. Si tel est le cas, cliquez sur OK pour fermer la fenêtre. Sinon, procédez comme suit :
4. Si plusieurs types d'écran sont affichés, Sélectionnez Ecran PnP générique ou Ecran non-PnP générique.
5. Cliquez sur Propriétés. Si vous étés invité à entraun un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.
6. Cliquez sur l'onglet Pilote.
7. Cliquez sur Mettre à jour le pilote.
8. Cliquez sur Parcourir mon ordinateur pour trouver le logiciel du pilote, puis sur Me laisser的成长 à partir d'une liste de pilotes de périhérique sur mon ordinateur.
9. Désélectionné la case Afficher les matériels compatibles.
10. Sélectionnez le fabricant et le modèle de l'écran.
11. ÀpRES avoir mis à jour le pilote, cliquez sur Fermer.
12. Définissez la Résolution.

Remarque : Pour modifier les paramètres de couleur, Sélectionnez l'onglet Ecran, puis définiSEEz les Couleurs.

1. Cliquez sur OK.

2. Incident: L'affichage est illisible ou déformé.

Solution: Vérifiez que :

• les informations concernant l'écran sont correctes et que le type d'écran seLECTIONné est approprié. Consultez la solution correspondant à l'incident ci-dessus.

• Assurez-vous qu'une fréquence de rafraîchissement appropriée est sélectionnée, en procédant comme suit :

• Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.

• Allumez l'écran externe et l'ordinateur.
• Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque: Si I'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détector.

1. Cliquez sur l'icone correspondant à l'écran souhaité (l'éicone Ecran-2 correspond à l'écran externe).
2. Cliquez sur Paramètres avancés.
3. Cliquez sur l'onglet Ecran.

4. Sélectionné la fréquence de rafraîchissement de l'écran appropriée.

5. Incident: Des caractères incorrectly s'affichent à l'écran.

Solution : Avez-vous correctement suivi la procEDURE d'installation du système d'exploitation ou de l'application ? Si c'est le cas, faites réparer l'écran externe.

• Incident: La fonction d'extension du bureau ne fonctionne pas.

Solution : Activez la fonction Etendre le bureau en procédant de la manière suivante :

1. Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.

2. Allumez l'écran externe et l'ordinateur.

3. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.
4. Cliquez sur I'icone Ecran-2.
5. Sélectionnez Etendre ces écrons pour plusieurs écrons.
6. Cliquez sur l'icone Ecran-1 (pour l'unité d'affichage principale, c'est-à-dire l'écran de l'ordinateur).
7. Définissez la résolution de l'écran principal.
8. Cliquez sur l'icone Ecran-2 (pour l'écran externe).
9. Définissez la résolution de l'écran secondaire.
10. Définisse la position relative de chaque écran en déplaçant l'icone correspondante. Vous pouvez placer les écrans dans n'importe qu'elle position relative, pourvu que les icônes se touchent.
11. Cliquez sur OK pour appliquer les modifications.

Remarque : Pour modifier les paramètres de couleur, cliquez avec le bouton droit de la souris sur le bureau, puis sélectionnez Résolution d'écran. Cliquez sur Paramètres avancés, sélectionnéz l'onglet Ecran, puis définissez les Couleurs.

• Incident: Si vous utilisez la fonction d'extension du bureau, vous ne pouvez pas augmenter la résolution ou la fréquence de rafraîchissement sur l'écran secondaire.

Solution: Modifiez la résolution et le nombre de couleurs pour réduire la valeur des paramètres de l'écran principal. Consultez the solution correspondant à l'incident ci-dessus.

• Incident: Le changement d'écran ne fonctionne pas.

Solution: Si vous utilisez la fonction d'extension du bureau, désactivez-la et changez l'unité d'affichage en sortie. Si la lecture d'un DVD ou d'un clip est en cours, vous doivent arrêter la lecture, fermer le programme, puis changer l'unité d'affichage en sortie.

• Incident : La position de l'écran externe est incorrecte lorsque celui-ci est régèle sur une résolution élevé.

Solution: Parfois, lorsque vous utilisez une résolution elevée du type 1600 x 1200, l'image se déplace vers la gauche ou vers la droite de l'écran. Pour corriger cela, assurez-vous que votre écran externe prend en charge le mode d'affichage (la résolution et la fréquence de rafraîchissement) que vous avez défini. Si ce n'est pas le cas, définissez un mode d'affichage conforme à ce que votre écran peut prendre en charge. Si, malgré tout, le mode d'affichage qui vous interesse ne peut être pris en charge, allez dans le menu Réglages de l'écran en question et réglez ses paramètres à cet endroit. En général, l'écran externe dispose de boutons pour l'accès au menu Réglages. Pour plus d'informations, consultez la documentation fournie avec l'écran.

Incidents liés aux dispositifs audio

• Incident: La fonction audio Wave ou MIDI ne s'exécute pas correctement.

Solution: Assurez-vous que l'unité audio intégrée est correctement configurée.

1. Accédez au Panneau de configuration.
2. Cliquez sur Matériel et audio.
3. Sous Periphériques et imprimantes, cliquez sur Gestionnaire de periphériques. Si vous etes invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.
4. Cliquez deux fois sur Contrôleurs son, video etleans.

5. Assurez-vous que le pilote Realtek HD Audio Manager est activé et correctement configuré.

6. Incident : Les enregistements effectuels à l'aide du micro sont d'un niveau sonore trop faible.

Solution : Vérifiez que la fonction d'amplification du micro est activée et configurée en procédant comme suit :

1. Accédez au Panneau de configuration.
2. Cliquez sur Matériel et audio.
3. Cliquez sur Son.
4. Cliquez sur l'onglet Enregistrement dans la fenetre Son.
5. Sélectionnez Microphone et cliquez sur le bouton Propriétés.
6. Cliquez sur l'onglet Niveauux, puis déplacez le curseur d'amplification du micro vers le haut.
7. Cliquez sur OK.

Remarque : Pour plus de détails sur le réglage du volume, reportez-vous à l'aide en ligne de Windows.

• Incident : Il est impossible de déplacer un curseur de volume ou de balance.

Solution: Si le curseur est grisé (désactivé), cela signifie que sa position est figée par le matériel et vous ne pouvez pas la modifier.

• Incident : Les curseurs du volume ne restent pas en place lorsque certains programmes audio sont utilisés.

Solution : Il est normal que les curseurs changent de position lors de l'utilisation de certains programmes audio. Ceux-ci reconnaissent les paramétres des fenêtres Mixage du volume et les modifiient automatiquement. Le lecteur multimédia de Windows est un exemple de ce type d'application. En règle générale, le programme dispose de curseurs internes et contrôle automatiquement le niveau sonore.

• Incident: Le curseur de balance ne peut pas couper complètement le son d'un canal.

Solution: Ce curseur est concu pour compenser les différences de balance mineures et ne permet pas de couper complètement le son de l'un des canaux.

• Incident: Il n'existe pas de bouton de réglage du volume dessons MIDI dans la fenêtre Mixage du volume.

Solution : Utilisez le bouton de réglage matériel. Cet incident est d'au fait que le logiciel synthétiseur intégré ne prend pas en charge ce bouton.

• Incident: Le son ne peut pas être complètement coupé, même lorsque vous réglez le curseur de mixage du volume au minimum.

Solution : Meme lorsque vous avez regle le curseur de mixage du volume au minimum, du son reste toujours audible. Pour couper complètement le son, accédez à la fenêtre Mixage du volume en cliquant sur l'icone du haut-parleur dans la barre des tâches, puis cliquez sur Mixage. Cliquez sur l'icone de Haut-parleur muet.

• Incident: Si vous branchez un casque sur l'ordinateur lors d'une lecture audio, un haut-parleur ne produit pas de son.

Solution : Une fois le casque connecté, le flot de données est automatiquement redirigé vers ce dernier. Si vous souhaitez écouter le son par le biais des haut-parleurs, définissez ces derniers comme périphérique par défaut. Pour plus d'informations, reportez-vous au système d'aide de Realtek HD Audio Manager.

Incidents liés à la batterie et à l'alimentation

Cette rubrique fournit des instructions sur la batterie et l'identification des incidents relatifs à l'alimentation.

Incidents liés à la batterie

• Incident : La batterie ne peut pas etre chargée complètement dans le retard de charge standard lorsque l'ordinateur est hors tension.

Solution: La batterie est peut-être trop décharge. Puis :

1. Eteignez I'ordinateur.
2. Assurez-vous que la batterie trop décharge se trouve dans l'ordinateur.
3. Branchez le boitier d'alimentation sur l'ordinateur et laissez-le recharger la batterie.

Si un chargeur rapide est disponible, utilisez-le pour recharger la batterie.

Si la batterie n'est pas rechargée au bout de 24 heures, utilisez une nouvelle batterie.

• Incident: L'ordinateur s'arrête avant que levoyant de charge de la batterie n'indique que cette dernière est déchargée, ou l'ordinateur fonctionne après que levoyant de charge de la batterie indique que cette dernière est déchargée.

Solution: Déchargez puis rechargez la batterie.

• Incident : La durée de fonctionnement d'une batterie complètement chargée est courte.

Solution : Déchargez puis rechargez la batterie. Si le temps de fonctionnement de la batterie reste court, utilisez une nouvelle batterie.

• Incident : L'ordinateur ne fonctionne pas avec une batterie complètement chargée.

Solution : Le dispositif de protection contre les surtensions de la batterie est peut-etre actif. Mettez l'ordinateur hors tension pendant une minute pour réinitialiser ce dispositif, puis remettez-le sous tension.

• Incident : La batterie ne peut pas'être rechargée.

Solution : Vous ne pouvez pas charger la batterie si elle est trop chaude. Si elle est chaude, retirez-la de l'ordinateur et laissez-la refroidir. Une fois à températe ambiente, réinstallez-la et rechargez-la. Si elle ne se recharge toujours pas, faites-la réparer.

Incident lie au boîtier d'alimentation

Incident: Le boîtier d'alimentation est branché sur l'ordinateur et sur une prise électrique fonctionnelle, mais son icône (prise de courant) ne s'affiche pas dans la barre des tâches. En outre, son voyant d'alimentation ne s'allume pas.

Solution: Procedez comme suit :

1. Vérifiez que le branchement du boitier d'alimentation est correct. Pour obtenir des instructions sur le branchement du boitier d'alimentation, consultez les documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec l'ordinateur.
2. Si le branchement au boitier d'alimentation est correct, mettez l'ordinateur hors tension, débranchez le boitier d'alimentation, puis retirez la batterie principale.
3. Réinstallé la batterie, rebranche le boîtier d'alimentation puis mettez l'ordinateur sous tension.
4. Si l'icone du boîtier d'alimentation n'apparait toujours pas dans la barre des tâches et que levoyant d'alimentation ne s'allume pas, faites contrôle l'ordinateur et le boîtier d'alimentation par un technicien de maintenance.

Remarque : Pour afficher l'icone du boitier d'alimentation (prise de courant), cliquez sur Afficher les icônes masquées dans la barre des tâches.

Incidents liés à l'alimentation

Imprimez des maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous ordinateur n'est pas du tout alimenté, vérifie les éléments suivants :

1. Vérifiez l'interrupteur d'alimentation. Voir « Voyants d'état du système » à la page 6. L'interrupteur d'alimentation s'allume lorsque l'ordinateur est sous tension.
2. Vérifiez toutes les connexion d'alimentation. Retirez les multiprises et les dispositifs de protection contre les surtensions pour brancher le boîtier d'alimentation directement sur le socle de la prise de courant.
3. Inspectez le boitier d'alimentation. Vérifie qu'il n'est pas endommagé et assurez-vous que le cordon d'alimentation est fermement connecté au boitier et à l'ordinateur.
4. Vérifiez la source d'alimentation fonctionne en connectant un autre périphérique à la prise.
5. Retirez tous les péripériques, puis testez l'alimentation système en connectant le minimum de péripériques.

a. Debranche le boitier d'alimentation ainsi que tous les cables de l'ordinateur.
b. Rabattez I'écran de l'ordinateur et returnez ce dernier.
c. Retirez la batterie. Voir « Remplacement de la batterie » à la page 63.
d. Retirez le module de mémoire. Voir « Remplacement d'un module de mémoire » à la page 75.
e. Retirez la carte mini-PCI Express. Reportez-vous aux sections « Remplacement de la carte mini-PCI Express pour la connexion LAN sans fil » à la page 69 et « Remplacement de la carte mini-PCI Express (modèle court) pour la connexion WAN sans fil » à la page 72.
f. Retirez l'unité de disque dur. Voir « Remplacement de l'unité de disque dur ou de l'unité SSD » à la page 66.
g. Attende 30 secondes, puis réinstallé le module de mémoire et la batterie ou le boîtier d'alimentation en état de marche pour tester d'abord l'ordinaireur avec le minimum de périhériques connectés.
h. Réinstallez un par un les périphériques逝és lors des étapes précédentes.

Si vous ordinateur ne fonctionne pas lorsqu'il est sur batterie, vérifie les points suivants :

1. Retirez et réinstallé la batterie pour vérifier qu'elle est connectée correctement. Voir « Remplacement de la batterie » à la page 63.
2. Permutez les batteries avec un autre modèle similaire, le cas échéant.

Si un modele similaire de ThinkPad est disponible, vérifie que la batterie fonctionne dans un autre ordinateur et que la batterie de l'autre modele fonctionne dans cet ordinateur.

1. Vérifiez levoyant d'etat de la batterie. Voir « Voyant d'etat de l'alimentation » à la page 7.

Incidents liés à l'interrupteur d'alimentation

Incident : Le système ne répond pas et vous ne parvenez pas àmettre l'ordinateur hors tension.

Solution: Mettez l'ordinateur hors tension en appuyant sur l'interrupteur d'alimentation et en le maintainant enforcé pendant au moins 4 secondes. Si le système ne se réinitialise pas, retirez le boîtier d'alimentation et la batterie.

Incidents liés à l'amorçage

Imprimez des maintenant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous receivez un message d'erreur avant le chargement du système d'exploitation, exécutez les interventions appropriées pour les messages d'erreur de l'autotest à la mise sous tension.

Si vous receivez un message d'erreur pendant que le système d'exploitation charge la configuration du bureau à la fin de l'autotest à la mise sous tension (POST), vérifie les points suivants :

1. Accédez au site Web de support Lenovo à l'adresse http://www.lenovo.com/support et recherche le message d'erreur.
2. Accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse http://support.microsoft.com/ et recherche le message d'erreur.

Incidents liés aux modes veille et hibernation

• Incident: L'ordinateur entre en mode veille inopinément.

Solution : Si le microprocesseur est en surchauffe, l'ordinateur entre automatiquement en mode veille pour permettre à l'ordinateur de se refroidir et pour protégger le microprocesseur et les autres composants internes. Consultez les paramètres du mode veille.

• Incident : L'ordinateuronne en mode veille (voyant de mise en veille allumé) immédiatement après l'autotest à la mise sous tension.

Solution: Vérifiez que :

• La batterie est chargée.
• La température d'exploitation est dans la plage admise. Voir « Environnement d'exploitation » à la page 12.

Si la batterie est chargée et que la température est dans la plage admise, faites réparer l'ordinateur.

• Incident: Une ereur de très faible charge de la batterie se produit et l'ordinateur s'arrête immédiatement.

Solution: La charge de la batterie est faible. Raccordez le boitier d'alimentation à l'ordinateur et branchez-le sur une prise de courant ou remplacez la batterie par une batterie chargée.

• Incident: L'écran de l'ordinateur n'affiche rien après utilisation de la touche Fn pour sortir du mode veille.

Solution: Vérifiez si un écran externe a été déconnecté ou mis hors tension lorsque l'ordinateur était en mode veille. Si c'est le cas, connectez ou mettez sous tension l'écran externe avant de sortir du mode veille. Lorsque vous sortez du mode veille sans connecter oumettre sous tension l'écran externe et lorsque l'écran de l'ordinateur n'affiche rien, appuyez sur la touche F6 pour rétabrir l'affichage.

• Incident : L'ordinateur ne sort pas du mode veille ou le voyant d'etat du système (logo ThinkPad lumineux) clignote lentement et l'ordinateur n'est pas en état de fonctionnement.

Solution: Si le système ne sort pas du mode veille, cela signifie qu'il a dû passer en mode veille ou hibernation automatiquement car la batterie est décharge. Vérifiez levoyant d'etat du système (logo ThinkPad lumineux).

• Si levoyant d'etat du système (logo ThinkPad lumineux) clignote lentement, votre ordinateur est en mode veille. Branchez le boitier d'alimentation sur l'ordinateur, puis appuyez sur Fn.
• Si levoyant d'etat du système (logo ThinkPad lumineux) est eteint,voire ordinateur est hors tension ou en mode hibernation. Branchez le boitier d'alimentation sur I'ordinateur,puis appuyez sur I'interrupteur d'alimentation pour reprendre I'opération.

Si le système ne sort pas du mode veille, il peut ne plus répondre et il est possible que l'ordinateur ne puisse plus être arrêté. Dans ce cas, vous doivent réinitialiser l'ordinateur. Les données non sauvégardées risquent d'être perdues. Pour réinitialiser l'ordinateur, maintainez enforcé l'interrupteur d'alimentation pendant au moins 4 secondes. Si le système ne se réinitialise pas, retirez le boîtier d'alimentation et la batterie.

• Incident: L'ordinateur ne passse pas en mode veille ou hibernation.

Solution : Vérifiez si une option désactivant le passage au mode veille ou hibernation a été sélectionnée.

Si l'ordinateur tarde d'acceder au mode veille mais si la requete est rejetee, l'unite relié au connecteur USB a peut-etre ete desactivée. Dans ce cas, procedez a une operation de connexion puis de connexion à chaud du port USB.

• Incident : La batterie se décharge légèrement lorsque l'ordinateur est en mode hibernation.

Solution: Si la fonction de réveil est activée, l'ordinateur consomme une petite quantité d'énergie. Il ne s'agit pas d'un début. Pour plus d'informations, reportez-vous à la section « Modes d'économie d'énergie » à la page 28.

Incidents liés aux unités et aux autres unités de stockage

Cette section présente les incidents liés à l'unité de disque dur et à l'unité SSD.

Incidents liés à l'unité de disque dur

• Incident: L'unité de disque dur émet unCLSiqueis par intermittence.

Solution : Ce bruit se produit :

• Lorsque l'unité de disque dur accède aux données ou cesse d'y accéder.
• Lorsque vous transportez l'unité de disque dur.
• Lorsque vous transportez l'ordinateur.

Il s'agit d'une caractéristique normale du disque dur et non d'un défaut.

• Incident: L'unité de disque dur ne fonctionne pas.

Solution : Dans le menu Boot de ThinkPad Setup, assurez-vous que le disque dur figure dans la liste Boot priority order. Si l'unité figure dans la liste Excluded from boot order, elle est désactivée. Sélectionnez l'entrée correspondante dans la liste et appuyez sur Maj+1. L'entrée est alors déplacée dans la liste Boot priority order.

• Incident: Àpèras avoir défini un mot de passer d'accès au disque dur, vous avez placé l'unité de disque dur dans un autre ordinateur. Vous ne pouvez plus déverrouiller le mot de passer d'accès au disque dur.

Solution : L'ordinateur prend en charge un algorithme etendu de mot de passer. Il se peut qu'un ordinateur moins recent que le vêtre ne prenne pas en charge cette fonction de sécurité.

Incidents liés à l'unité SSD

Incident : Lorsque vous compressez des fichiers ou des dossiers à l'aide de la fonction de compression de données sous Windows et que vous les décompressez ensuite, le processus d'écriture ou de lecture de ces dernier est lent.

Solution : Faites appel à l'outil de défragmentation de disque sous Windows pour acceder plus rapidement aux données.

Incident lié à un logiciel

Incident : Un programme ne fonctionne pas correctement.

Solution: Assurez-vous que l'incident ne vient pas du programme.

Vérifiez que l'ordinateur dispose de la quantité minimale de mémoire nécessaire pour exécuter le programme.
Reportez-vous aux manuels fournis avec le programme.

Vérifiez les points suivants:

• Le programme est compatible avec votre système d'exploitation.

• D'autres applications s'exécutent correctement sur l'ordinateur.

• Les pilotes de périphérique requis sont installés.
• Le programme fonctionné lorsqu'il est exécuté sur d'autres ordinateurs.

Si un message d'erreur apparait lors de l'execution du programme, reportez-vous aux manuels fournis avec le programme.

Si le programme ne fonctionne toujours pas correctement, prenez contact avec le distributeur ou avec un responsable de la maintenance.

Incidents liés aux ports et aux connecteurs

Voici les incidents les plus courants liés aux ports et aux connecteurs.

Incidents liés au port USB

Incident: Un périphérique connecté au port USB ne fonctionne pas.

Solution : Ouvrez la fenêtre Gestionnaire de péripériques. Vérifiez que la configuration du port USB, l'affection des ressources de l'ordinateur et l'in installation du pilote de péripérisque sont correctes. Accédez au Panneau de configuration et cliquez sur Matériel et audio Gestionnaire de péripérisques. Si vous étes invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.

Chapitre 10. Support

Ce chapitre fournit des informations concernant l'aide et le support Lenovo.

• « Avant de prendre contact avec Lenovo » à la page 133
• « Assistance et services » à la page 134
• « Achat de services supplémentaires » à la page 136

Avant de prendre contact avec Lenovo

La plupart du temps, vous pouvez résoudre les problèmes liés à votre ordinateur en vous reportant aux explications des codes d'erreur, en exécutant les programmes de diagnostic ou en consultant le site Web Lenovo.

Enregistrement de votre ordinateur

Si vous ordinateur fonctionne sous Windows 7, enregistrez-le auprès de Lenovo à l'adresse suivant http://www.lenovo.com/register. Pour plus d'informations, voir « Enregistrement de votre ordinateur » à la page 19.

Si votre système est équipé du système d'exploitation Windows 8, cliquez sur Lenovo Support à partir de l'écran de Demarrer. Cliquez sur Enregistrement. Suivez les instructions qui s'affichent à l'écran.

Téléchargement des mises à jour système

Le fait de télécharger des logiciels mis à jour peut vous aider à résoudre certains incidents se produit sur votre ordinateur.

Pour télécharger des logiciels mis à jour, accédez au site Web suivant et suivez les instructions qui s'affichent à l'écran :

http://www.lenovo.com/support

Enregistrement des informations

Avant de contacter un technicien Lenovo, rassemblez les informations importantes concernant votre ordinateur, indiquées ci-après.

Enregistrement des symptômes et des caractéristiques de l'incident

Rassemblez les réponses aux questions ci-dessous avant d'appeler l'assistance technique. Ainsi, vous pourrez obtenir de l'aide le plus rapidement possible.

• Quelle est la nature de l'incident? Est-il continuel ou ponctuel?
• Est-ce qu'un message d'erreur apparait? Quel est le code d'erreur, le cas échéant?
• Quel système d'exploitation utilisez-vous? Quelle version?
• Quels programmes étaient en cours de fonctionnement au moment de l'incident?
• Pouvez-vous reproductive l'incident? Si oui, comment?

Enregistrement des informations système

L'étiquette indiquant le numéro de série se trouve sur la face inférieure de votre ordinateur. Notez le type de cette machine et son numéro de série.
- Quel est le nom du produit Lenovo?

• Quel est le type de la machine?
• Quel est son numéro de série?

Si vous avez besoin d'une aide, d'un service, d'une assistance technique, ou que vous pouze simplement obtenir plus d'informations sur les produits Lenovo, de nombreuses sources Lenovo sont à votre disposition. Cette rubrique concerne les sources d'informations sur Lenovo et ses produits, ce qu'il faut faire en cas d'incident sur toute ordinateur et les personnes à contacter si une intervention est nécessaire.

Voutrouvez des informations concernant votre ordinateur et ses logiciels préinstallés (le cas échéant) dans la documentation accompagnant votre ordinateur. Cette documentation comprend des manuels, des publications en ligne, des fichiers README et des fichiers d'aide. De plus, des informations sur les produits Lenovo sont disponibles sur le Web.

Les Service Packs Microsoft constituent la source logicielle la plus actualisée pour les mises à jour de produits Windows. Ils peuvent être téléchargés via le Web (des frais de connexion peuvent être appliqués) ou sont disponibles sur disque. Pour obtenir plus d'informations et acceder à des liens connexes, consultez la page http://www.microsoft.com. Lenovo offre une assistance technique pour l'installation des Service Packs des produits Microsoft Windows précharges par Lenovo. Pour plus d'informations, prenez contact avec le centre de support client.

Utilisation des programmes de diagnostic

De nombreux incidents informatiques peuvent etre résolus sans assistance exterieure. Si un incident se produit sur voite ordinateur, consultez en premier lieu la partie relative a l'identification des incidents dans la documentation fournie avec voite ordinateur. Si you pensez qu'il s'agit d'un incident lieu au logiciel, consultez la documentation, y compris les fichiers Readme et les systèmes d'aide, inclus dans le systeme d'exploitation ou le programme d'application.

Les ordinateurs portables ThinkPad sont livrés avec un ensemble de programmes de diagnostic qui permettent d'identifier les incidents liés au matériel. Pour savoir comment utiliser ces programmes de diagnostic, voir « Diagnostic des incidents » à la page 111.

Les informations de résolution des incidents et les programmes de diagnostic peuvent indiquer que vous doivent utiliser des pilotes de péripériques complémentaires ou mis à jour ou d'autres logiciels. Vous pouvez consulter les informations techniques les plus à jour et télécharger les pilotes de péripérisque et les mises à jour depuis le site Web de support de Lenovo : http://www.lenovo.com/support.

Site Web du support Lenovo

Des informations relatives au support technique sont disponibles sur le site Web du support Lenovo à l'adresse suivante :

http://www.lenovo.com/support

Ce site Web contient les informations du support les plus récentes sur les sujets suivants :

• Pilotes et logiciels
• Solutions de diagnostic
• Garantie de produit et service
• Détail du produit et des pièces
• Manuels et guides d'utilisation
• Base de connaissances et foire aux questions

Appeler Lenovo

Si vous avez essaye de resoudre un incident par vous-meme et si vous avez tout de meme besoin d'aide,
vous pouze, pendant la pereode de garantie, obtenir de I'aide et des informations par telephone aprous du
Centre de support client. Les services suivants sont disponibles pendant la pereode de garantie :

• Identification d'incidents - Des techniciens sont à votre disposition pour vous aider à déterminer si l'incident est d'origine matérielle et à le résoudre.
• Réparation matérielle - S'il s'avéré que l'incident provient d'un matériel Lenovo sous garantie, un personnel de maintenance qualifié est disponible pour assurer le niveau de service adéquat.
• Gestion de modifications techniques - Occasionnellement, il peut arriver que des modifications postérieures à la vente d'un produit soient nécessaires. Lenovo ou votre revendeur, s'il est agréé par Lenovo, effectuera les modifications techniques (EC) applicables à votre matériel.

Les éléments suivants ne sont pas couverts par la garantie :

• Remplacement ou utilisation de pieces non fabriquées pour ou par Lenovo, ou pieces non garanties par Lenovo

Remarque : Toutes les pièces garanties sont identifiées par une chaine de 7 caractères au format FRU XXXXXXXX.

• Identification des problèmes d'origine logicielle
• Configuration de l'UEFI BIOS dans le cadre d'une installation ou d'une mise à jour
• Changements, modifications ou mises à niveau des pilotes de périhérique
• Installation et maintenance de systèmes d'exploitation réseau (NOS)
• Installation et la maintenance des programmes d'application

Pour plus d'informations sur les dispositions relatives à la Garantie applicable à votre matériel Lenovo, reportez-vous à la section « Informations relatives à la garantie » des documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec votre ordinateur.

Lors de l'appoint, restez si possible à proximé de votre ordinateur au cas où le technicien devrait vous fournir des indications permettant de résoudre l'incident. Avant d'effectuer l'appoint, vérifie que vous avez téléchargeçé les pilotes les plus récents et les dernières mises à jour système, exécuté les tests de diagnostic et note les informations nécessaires. Avant d'appeler notre service d'assistance, munissez-vous des informations suivantes :

• Type et modele de machine
• Numérores de série de votre ordinateur, de votre écran et des autres composants, ou votre preuve d'achat
  Description de l'incident survenu
• Libellé exact des messages d'erreur
• Informations liées à la configuration matérielle et logicielle du système

Numeros de téléphone

Pour obtenir la liste des numéroes de téléphone du support Lenovo pour votre pays ou votre région, consultez l'adresse http://www.lenovo.com/support/phone ou reportez-vous aux documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec l'ordinateur.

Remarque : Ces nombres de téléphone sont susceptibles d'être modifiés sans préavis. Les derniers nombres de téléphone sont disponibles à l'adresse suivante : http://www.lenovo.com/support/phone. Si le numéro relatif à votre pays ou votre région n'est pas indiqué, prenez contact avec votre revendeur ou partenaire commercial Lenovo.

Recherche d'options ThinkPad

Si vous voulez étendre les fonctions de votre ordinateur, Lenovo dispose d'un certain nombre d'accessoires et de mises à niveau de matériel pour satisfaire vos besoin. Ces options comprend des modules

de mémoire et de stockage, des cartes réseau et des duplicateurs de ports, des batteries, des boîtiers d'alimentation, des imprimantes, des scanners, des claviers, des souris, etc.

VoussoupzyoulesprocuerrapprésdeLenovo24heuressur24,7joursur7enpassantparleWorld WideWeb.IIyou suffit pour cela d'uneconnexionInternetetd'unecartedecrédit.

Pour effectuer vos achats auprès de Lenovo, accédez au site Web suivant : http://www.lenovo.com/accessories/services/index.html

Achat de services supplémentaires

Pendant et après la période de garantie, vous pouvez acheter des services complémentaires, tels que l'assistance pour les matériels, les systèmes d'exploitation et les programmes d'application Lenovo et non Lenovo, des services de configuration reseau, des services de réparation pour le matériel ayant fait l'objet de mises à niveau ou d'extensions, et des services d'installation personnelisés. La disponibilité et le nom des services peuvent varier selon les pays.

Pour plus d'informations sur ces services, consultez la page suivante : http://www.lenovo.com/accessories/services/index.html

Annexe A. Informations réglementaires

Informations liées à la communication sans fil

Interopérabilité sans fil

La carte Mini-PCI Express pour réseau local sans fil est conçue pour pouvoir être utilisée avec un autre produit LAN sans fil reposant sur la technologie radio DSSS, CCK et/ou OFDM, et elle est conforme :

• A la norme 802.11b/g, 802.11a/b/g ou 802.11n version 2.0 sur les réseaux locaux sans fil, telle que définie et approuvée par l'Institute of Electrical and Electronics Engineers.
• A la certification WiFi telle que définie par Wi-Fi Alliance.

Le dispositif Bluetooth est concu pour fonctionner avec tout autre produit Bluetooth respectant les specifications Bluetooth 4.0 définies par la norme Bluetooth SIG. Les profils suivants sont pris en charge par les dispositifs Bluetooth :

Environnement d'utilisation et santé

Les cartes sans fil intégrées émettent de l'énergie electromagnetique de radiofréquence comme les autres apparèils radioélectriques. Cependant, le niveau d'énergie émis par celles-ci est beaucoup moins important que l'énergie electromagnetique émise par des apparèils sans fil (telephones mobiles).

Les cartes sans fil intégrées fonctionnant conformément aux normes et recommandations de sécurité relatives à la radiofréquence, Lenovo garantit qu'elles peuvent être utilisées en toute sécurité par les consommateurs. Ces normes et recommandations reflètent le consensus de la communauté scientifique et sont le fruit de délibérations de panels et de comités de scientifiques qui étudiient et interprêtent en permanence les nombreux documents relatifs à la recherche.

Dans certaines situations ou certains environnements, l'utilisation de cartes sans fil intégrées peut être restreinte par le propriétaire du[bâtiment ou les responsables de l'entreprise. Il peut s'agir, par exemple, des situations et des lieux suivants :

• Utilisation de cartes intégrées pour réseau sans fil dans des avions ou en milieu hospitalier, à proximité de pompes à essence, de zones représentant un risque d'explosion par amortçage d'un évientuel dispositif electro-explosif (détonateur électrique), de personnes porteuses de dispositifs Médicaux électroniques ou d'implants tels que des stimulateurs cardiaques.
• Dans tout autre environnement où le risque d'interférence avec d'autres appareils ou services est liéou ou identifié comme dangereux.

Si vous ne connaissiez pas les règles relatives à l'utilisation d'appareils sans fil qui sont en vigueur dans un lieu spécifique (un aéroport ou un hôpital, par exemple), il est recommendé de demander une autorisation d'utilisation de cartes sans fil intégrées avant demettre l'ordinateur sous tension.

Emplacement des antennes sans fil UltraConnect

Les ordinateurs portables ThinkPad disposant d'un système d'antennes sans fil UltraConnect™ intégré à l'affichage pour une réception optime, permettant ainsi une communication sans fil où que vous soyez.

Il existe deux types d'emplacement pour ces antennes. Notre ordinateur correspond à l'un des cas de figure suivants :

Type 1 : Emplacement des antennes

1 Antenne réseau local sans fil (auxiliaire)
2 Antenne réseau étendu sans fil (auxiliaire)
3 Antenne réseau étendu sans fil (principal)
4 Antenne réseau étendu sans fil (principal)

Type 2 : Emplacement des antennes

1 Antenne réseau local sans fil (auxiliaire)
Antenne réseau local sans fil (principal)

Localisation des notices relatives à la réglementation liée à l'utilisation des produits sans fil

Pour plus d'informations concernant la reglementation liée à l'utilisation des produits sans fil, reportez-vous au document Regulatory Notice livre avec votre ordinateur.

Si vous ordinateur est fourni sans le document Regulatory Notice, ce dernier est disponible sur le site Web à l'adresse suivante :

http://www.lenovo.com/ThinkPadUserGuides.

Notice relative à la classification pour l'exportation

L'exportation de ce produit est sujette aux réglementations EAR (Export Administration Regulations) des Etats-Unis et porte le numéro de contrôle ECCN (Export Classification Control Number) 4A994.b. Il peut être réexporté à l'excection des pays sous embargo recensés dans la liste EAR E1.

Bruits radioélectriques

Les informations suivantes concernnent le ThinkPad Edge E330 et E335 (types de machine 3354 et 3355).

Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis]

Avis de conformité à la réglementation d'Industrie Canada pour la classe B

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Directive de l'Union Européenne relative à la conformité électromagnétique

This product has been tested and found to comply with the limits for Class B Information Technology Equipment according to European Standard EN 55022. La conformité aux specifications de la classe B offre une garantie acceptable contre les perturbations avec les apparciels de communication agrés, dans les zones résidentielles.

Contact UE : Lenovo, Einsteinova 21, 851 01 Bratislava, Slovaquie

Avis de conformité à la réglementation pour la classe B (Allemagne)

Avis de conformité à la règlementation pour la classe B (Corée)

B国（告通用

Avis de conformité VCCI à la règlementation pour la classe B (Japon)

Avis de conformité aux normes japonaises pour les produits qui se branchent sur l'alimentation principale dont l'intensité mesurée est inférieure ou égale à 20 A par phase

Taiwan - Informations de maintenance pour les produits Lenovo

台灣Lenovo產品服務資訊如下：

荷蘭商聯想股份有限公司台灣分公司

台北市信義區信義路五段七號十九樓之一

服務電話：[phone]

Annexe B. Déclarations relatives au recyclage et aux DEEE

Lenovo encourage les propriétaires de matériel informatique à recycler leur matériel lors que celui-ci n'est plus utilisé. Lenovo propose une gamme de programmes et services concernant le recyclage du matériel informatique. Des informations relatives aux offres de recyclage sont disponibles sur le site Internet de Lenovo à l'adresse suivante : http://www.lenovo.com/social Responsibility/us/en/.

Informations DEEE importantes

La marque DEEE sur les produits Lenovo s'applique aux pays soumis à la reglementation DEEE ainsi qu'à la reglementation relative aux déchets électroniques (par exemple, la directive européen 2002/96/CE, réglementation relative à la gestion et au traitement des déchets électroniques en Inde, 2011). Les apparils sont marqués conformément à la reglementation en vigueur en matière de déchets d'équipements électriques et electroniques (DEEE). Cette réglementation concerne la collecte et le recyclage des apparils usages dans chaque zone géographique. Cette marque est apposée sur différents produits pour indiquer que ces derniers ne doivent pas été jetés, mais déposés dans les systèmes de collecte spécialement concus pour recupérer les produits en fin de vie.

Les utilisateurs d'équipements électriques et électroniques (EEE) portant la marque DEEE, ne doivent pasmettre au rebut ces équipements comme des déchets municipaux non triés, mais ils doivent utiliser la structure de collecte mise à leur disposition pour le retour, le recyclage et la récapération des déchets d'équipements électriques et électroniques et pour réduire tout effet potentiel des équipements électriques et électroniques sur l'environnement et la santé en raison de la présence possible de substances dangereuses. Pour plus d'informations sur les équipements portant la marque DEEE, consultez le site Web suivant : http://www.lenovo.com/recycling.

Déclarations relatives au recyclage pour le Japon

Collecte et recyclage d'un ordinateur ou d'un écran Lenovo usage

Si vous doivent accuer un ordinateur ou un écran Lenovo appartenant à la société qui vous emploie, vous doivent accuer un ordinateur ou un écran Lenovo apparanten à la société qui vous employe, vous doivent accuer un ordinateur ou un écran Lenovo apparanten à la société qui vous employe, vous doivent accuer un ordinateur ou un écran Lenovo apparanten à la société qui vous employe, vous doivent accuer un ordinateur ou un écran Lenovo apparanten à la société qui vous employe, vous doivent accuer un ordinateur ou un écran Lenovo apparanten à la société qui vous employe, vous doivent accuer un ordateurs et les écrans sont catégorisés comme des déchets industriels et doivent être mis au rebut par une société d'élimination des déchets industriels certifiée par un organisme public local. Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, Lenovo Japan assure, par le biais de ses services de collecte et de recyclage des PC, la collecte, la réutilisation et le recyclage des ordinateurs et écrans usages. Pour plus d'informations, visitez le site Web de Lenovo à l'adresse suivante : http://www.lenovo.com/services_warranty/jp/ja/recycle/pcrecycle/.

Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, la collecte et le recyclage par le fabricant des ordinateurs et écrans familiaux a commencé le 1er octobre 2003. Ce service est assuregrement pour les ordinateurs familiaux vendus après le 1er octobre 2003. Pour plus d'informations, accedez au site Web suivant : http://www.lenovo.com/services_warranty/jp/ja/recycle/personal/.

Mise au rebut des composants d'ordinateur Lenovo

Certain produits informatiques Lenovo vendus au Japon peuvent intégrer des composants contenant des métaux lourds ou d'autres substances dangereuses pour l'environnement. Pourmettre au rebut des composants usages de manière adequate, tels qu'une carte de circuit imprimé ou une unité, suivez les méthodes de collecte et de recyclage d'un ordinateur ou d'un écran usage décrites ci-dessus.

Mise au rebut de piles au lithium d'ordinateurs Lenovo

Une pile au lithium en forme de bouton est installée sur la carte mère de votre ordinateur Lenovo afin d'alimenter l'horloge système lorsque l'ordinateur est hors tension ou déconnecté de la source d'alimentation principale. Si vous VOULEZ la replacER par une nouvelle pile, prenez contact avec votre revendeur ou adressez une demande de réparation à Lenovo. Si vous I'veaz remplacée vous-meme et que vous souhaitez mettre au rebut la pile au lithium usagée, isolez-la avec une bande adhesive en vinyle, prenez contact avec votre revendeur et suivez ses instructions. Si vous utilisez un ordinateur Lenovo chez vous et que vous devezmettre au rebut une pile au lithium, vous nevez vous conformer à la réglementation locale en vigueur.

Mise au rebut des blocs de batteries usagées des ordinateurs portables Lenovo

Votre ordinateur portable Lenovo est doté d'un bloc de batteries rechargeable au lithium-ion ou aux hydrures métalliques de nickel. Si vous utilisez un ordinateur portable Lenovo dans le cadre de votre travail en entreprise et que vous doivent au rebut un bloc de batteries, contactez la personne appropriée auprès des ventes, du marketing ou de la maintenance Lenovo et suivez ses instructions. Vous pouvez également consulter les instructions disponibles à l'adresse suivante : http://www.lenovo.com/jp/ja/environment/recycle/battery/. Si vous utilisez un Lenovo chez vous et que vous doivent au rebut un bloc de batteries, vous doivent vous conformer à la réglementation locale en vigueur. Vous pouvez également consulter les instructions disponibles à l'adresse suivante : http://www.lenovo.com/jp/ja/environment/recycle/battery/.

Informations sur le recyclage pour le Brésil

Informations sur le recyclage des piles et batteries pour l'Union française

EU

Remarque: ce logo s'applique uniquement aux pays de l'Union Européenne (EU).

Les piles et batteries ou emballages des piles et batteries sontétiquettés conformément à la Directive Européenne 2006/66/CE sur les piles,les accumulateurs et les piles/accumulateurs usagés.Cette directive, applicable à l'ensemble de I'Union europeenne, concerne la collecte et le recyclage des piles, batteries et accumulateurs usagés.Cette marque est apposée sur différentes piles et batteries pour indiquer que ces dernières ne doivent pas'être jetées,mais récapurés en fin de vie, conformément à cette directive.

Conformément à la Directive Européenne 2006/66/CE, cette étiquette est apposée sur les piles, batteries et accumulateurs pour indiquer qu'ils doivent être collectés séparément et recyclés en fin de vie. Par ailleurs, l'étiquette peut représentier le symbole chimique du métal contenu dans la batterie (Pb pour le plomb, Hg pour le mercure ou Cd pour le cadmium). Les utilisateurs de piles, batteries et accumulateurs ne doivent pas lesmettre au rebut comme des déchets municipaux non triés, mais utiliser la structure de collecte mise à disposition des clients pour le retour, le recyclage et le traitement des piles, batteries et accumulateurs. La participation des clients est essentielle pour réduire tout effet potentiel des piles, batteries et accumulateurs sur l'environnement et la santé en raison de la présence possible de substances dangereuses dans ces équipements. Pour en savoir plus sur la collecte et le traitement appropriés, accédez à l'adresse suivante : http://www.lenovo.com/lenovo/environment

Informations sur le recyclage des piles et batteries pour Taiwan

廢電池請回收

Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada

US & Canada Only

Annexe C. Informations sur les modèles ENERGY STAR

ENERGY STAR® est un programme commun de l'agence américa de protection de l'environnement (U.S. Environmental Protection Agency) et du département américain à l'énergie (U.S. Department of Energy) qui a pour but d'économiser de l'argent et de protégger l'environnement par le biais de produits et de pratiques efficaces.

Lenovo est fier d'offrir à ses clients des produits répondant aux normes fixées par le programme ENERGY STAR. Les ordinateurs Lenovo des types suivants portant le logo ENERGY STAR, ont été conçus et testés pour répondre aux normes du programme ENERGY STAR concernant les ordinateurs.

3354 et 3355

En utilisant des produits labellisés ENERGY STAR et en profitant des fonctions d'économie d'énergie de votre ordinateur, vous participez à l'effort de réduction de la consommation d'électricité. Une consommation réduite en électricité peut permettre des économies au niveau de votre budget, participé à la protection de l'environnement et réduit les émissions de gaz à effet de serre.

Pour plus d'informations sur ENERGY STAR, accedez au site Web : http://www.energystar.gov

Lenovo you encourage à utiliser l'énergie de façon efficace au quotidien. Pour vous y aider, Lenovo a prédéfini les fonctions de gestion de la consommation pour prendre effet dus que votre ordinateur est inactif pendant un certain temps :

Mode de gestion de l'alimentation : economiseur d'énergie (paramètres lorsque l'appareil est branché sur le boîtier d'alimentation)

• Arrêt de l'écran : après 10 minutes
• Mise en voille de l'ordinateur : après 20 minutes

• Paramètres avancés d'alimentation :

• Arrêt des disques durs : au bout de 15 minutes

• Hibernation : jamais

Pour faire partager l'ordinateur du mode veille, appuyez sur la touche Fn du clavier. Pour plus d'informations concernant ces paramètres, reportez-vous aux informations d'aide et de support de Windows sur votre ordinateur.

La fonction Wake on LAN est activée lors de la livraison de votre ordinateur Lenovo et reste valide même si l'ordinateur entre en mode veille. Si vous n'avez pas besoin que la fonction Wake on LAN soit activée lorsque l'ordinateur est en mode veille, vous pouvez réduire la consommation électrique et prolonger la durée de veille en désactivant la fonction Wake on LAN pour le mode veille. Pour désactiver le paramètre Wake on LAN en mode veille, procédez comme suit :

1. Accédez au Panneau de configuration.

2. Cliquez sur Matériel et audio Gestionnaire de périhériques.

3. Dans la fenêtre du Gestionnaire de périphériques, développement Péteas réseau.

4. Cliquez avec le bouton droit de la souris sur votre périphérique de carte réseau, puis cliquez sur Propriétés.
5. Cliquez sur l'onglet Gestion de l'alimentation.
6. Decochez la case Autoriser ce périphérique àsorting l'ordinateur du mode veille.
7. Cliquez sur OK.

Annexe D. Remarques

Ce document peut containir des informations ou des références concernant certains produits, logiciels ou services Lenovo non anoncés dans ce pays. Pour plus de détails, référez-vous aux documents d'announce disponibles dans votre pays, ou adressez-vous à votre partenaire commercial Lenovo. Toute référence à un produit, logiciel ou service Lenovo n'implique pas que celui ce produit, logiciel ou service puisse être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s'il n'enfant une cun croit de Lenovo. Il est de la responsabilité de l'utilisateur d'évaluéer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressement référencés par Lenovo.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans ce document. La remise de ce document ne vous donneaucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez receivevoir des informations concernant l'acquisition de licences, veuillez en faire lamande par écrit à l'adresse suivante :

Ce document peut conténir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut modifier sans préavis les produits et logiciels décrits dans ce document.

Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations containes dans ce document n' affectent ni ne modifiert les garanties ou les specifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations containes dans ce document ont été obtenues dans des environnements spécifiques et sont représentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé.

Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies.

Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent enaucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne fontpas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité.

Les données de performance indiquées dans ce document ont été déterminées dans un environnement controlé. Par conséquent, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résultat d'extrapolations. Les résultats peuvent donc varier. Il incombe aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.

Marques

Les termes qui suivent sont des marques de Lenovo aux Etats-Unis et/ou dans certains autres pays :

Lenovo

Access Connections

Intel et Intel SpeedStep sont des marques d'Intel Corporation aux Etats-Unis et/ou dans certains autres pays.

Microsoft, Windows, Bing et BitLocker sont des marques du groupe Microsoft.

AMD et AMD-V sont des marques d'Advanced Micro Devices, Inc.

BlackBerry®, RIM®, Research In Motion®, SureType® ainsi que toutes les marques, noms et logos associés, sont la propriété de Research In Motion Limited et sont enregistrées et/ou utilisées aux Etats-Unis et/ou dans certains autres pays. Utilisation sous licence Research In Motion Limited.

Les autres noms de sociétés, de produits et de services peuvent appartenir à des tiers.

Directive RoHS pour la Chine

产品中有毒有害物质或元素的名称及含量

Directive RoHS pour la Turquie

Directive RoHS pour l'Ukraine

LIMPiTBePjKyEmo, IIO npOdyKciI JeHOBO BiINOBiJaE BmOrAm HOpMaTHBnX aKTIB YkpaIHn, kI ObMExKyIb BmICT He6e3neHnx peOBoHH

Directive RoHS pour l'Inde

Compatible RoHS conformément à la réglementation relative aux déchets électroniques (gestion et manipulation), 2011.

Numero de page :

Printed in China
