Type d'appareil	Amplificateur intégré
Puissance de sortie	Non précisé
Nombre de canaux	2 (stéréo)
Impédance des enceintes	4-8 ohms
Entrées audio	Multiples (RCA, Phono, etc.)
Sorties audio	Sortie haut-parleur, préampli
Réponse en fréquence	Non précisé
Rapport signal/bruit	Non précisé
Contrôle du volume	Rotatif
Fonction phono	Oui
Alimentation	Secteur

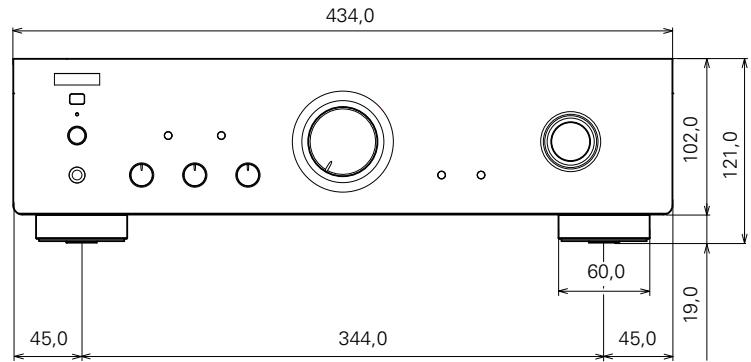

Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - DCD-520AE DENON

Que faire si le DENON DCD-520AE ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et bien connecté à l'appareil.

Comment résoudre un problème de lecture des CD ?

Assurez-vous que le CD est propre et en bon état. Évitez les CD rayés ou endommagés. Essayez également de redémarrer l'appareil et de réinsérer le CD.

Pourquoi le son est-il faible ou absent ?

Vérifiez les connexions audio entre le DENON DCD-520AE et votre amplificateur ou vos haut-parleurs. Assurez-vous que le volume est correctement réglé et que l'appareil est sélectionné comme source d'entrée.

L'affichage du DENON DCD-520AE est-il trop faible ?

Vérifiez l'éclairage de la pièce. Si l'affichage est toujours faible, vérifiez les paramètres de luminosité dans le menu de configuration de l'appareil.

Comment mettre à jour le firmware du DENON DCD-520AE ?

Visitez le site Web de DENON pour télécharger la dernière version du firmware, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Que faire si le DENON DCD-520AE ne reconnaît pas un CD ?

Essayez un autre CD pour voir si le problème persiste. Si d'autres CD fonctionnent, le problème peut venir du premier CD. Sinon, il se peut que l'appareil nécessite un service technique.

Le DENON DCD-520AE fait-il du bruit lors de la lecture ?

Un léger bruit peut être normal, mais si le bruit est excessif, vérifiez que l'appareil est installé sur une surface stable et qu'il n'y a pas d'obstructions. Si le problème persiste, il peut nécessiter une vérification technique.

Comment réinitialiser le DENON DCD-520AE aux paramètres d'usine ?

Consultez le manuel d'utilisation pour les instructions détaillées sur la réinitialisation d'usine. Généralement, cela implique de maintenir certains boutons enfoncés lors de la mise sous tension de l'appareil.

MODE D'EMPLOI DCD-520AE DENON

Manuel de l'utilisateur

RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.

Précaution :

POUR DIMINUER LE RISQUE DE CHOCS ÉLECTRIQUES, NE PAS RETIRER LE COUVERCLE (OU LE DOS). AUCUNE PIÈCE SE TROUVANT À L'INTÉRIEUR NE PEUT ÊTRE RÉPARÉE PAR L'UTILISATEUR. S'ADRESSER AU PERSONNEL COMPÉTENT POUR L'ENTRETIEN.

L'éclair fléché une "tension dangereuse" sans isolation dans le boîtier de l'appareil, suffisante à entraîner un risque de choc électrique.

Un point d'exclamation 'instructions d'utilisation et de maintenance importantes dans la documentation qui accompagne l'appareil.

Avertissement :

POUR DIMINUER LE RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Surface brûlante.

Surface chaude. Ne pas toucher.

La surface supérieure du dissipateur de chaleur peut devenir chaude si vous utilisez ce produit en continu.

Ne touchez pas les zones chaudes, tout particulièrement vers l'inscription "Surface brûlante" et le panneau supérieur.

Consignes de sécurité importantes

1. Lire ces instructions.
2. Conserver ces instructions.
3. Tenir compte des avertissements.
4. Suivez les instructions
5. Ne pas utiliser l'appareil en présence d'eau.
6. Nettoyer avec un chiffon humide uniquement.
7. Ne pas obstruer les ouvertures d'aération. Effectuer l'installation conformément aux instructions du fabricant.
8. Ne pas installer à proximité de sources de chaleur telles que des radiateurs, registres de chaleur, fourneaux ou autres appareils (y compris des amplificateurs) qui produisent de la chaleur.
9. Faire en sorte de ne pas marcher sur le câble d'alimentation, de ne pas le pincer notamment au niveau des prises, des prises électriques courantes et du point de sortie de l'appareil.
10. N'utiliser que les outils ou accessoires spécifiés par le fabricant.
11. N'utiliser qu'avec le chariot, le support, le trépied ou la table indiqués par le fabricant ou vendus avec l'appareil. Avec un chariot, prendre garde au moment de le déplacer pour éviter les blessures dues au renversement.
12. Débrancher l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant de longues périodes.
13. Faire exécuter l'entretien par du personnel qualifié. L'entretien est requis lorsque, par exemple, le câble d'alimentation ou la fiche sont endommagés, que du liquide a été versé ou que des objets sont tombés sur l'appareil, que celui-ci a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement ou qu'il est tombé.
14. Ne pas exposer les batteries à des chaleurs excessives comme le plein soleil, le feu ou similaires.

Précaution :

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale.

La prise secteur est utilisée pour couper complètement l'alimentation de l'appareil et l'utilisateur doit pouvoir y accéder facilement.

Déclaration de conformité

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme aux standards suivants : EN 60065, EN 55013, EN 55020, EN 61000-3-2 et EN 61000-3-3.

Selon la directive 2006/95/CE concernant les appareils à basse tension et la directive CEM 2004/108/CE, la réglementation européenne 1275/2008 et la directive 2009/125/CE établissant un cadre applicable aux produits liés à l'énergie (ErP).

Une remarque concernant le recyclage

Les matériaux d'emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposer des matériaux conformément aux lois sur le recyclage en vigueur.

Lorsque vous mettez cet appareil au rebut, respectez les lois et réglementations en vigueur.

Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux lois en vigueur sur la mise au rebut des piles.

Ce produit et les accessoires inclus, à l'exception des piles, sont des produits conformes à la directive DEEE.

Avertissements

• Éviter les températures élevées. Tenir compte d'une dispersion de chaleur suffisante lors de l'installation sur une étagère.
• Manipuler le cordon d'alimentation avec précaution. Tenir la prise lors du débranchement du cordon.
• Protéger l'appareil contre l'humidité, l'eau et la poussière.
• Débrancher le cordon d'alimentation lorsque l'appareil n'est pas utilisé pendant de longues périodes.
• Ne pas obstruer les trous d'aération.
• Ne pas laisser d'objets étrangers dans l'appareil.
• Ne pas mettre en contact des insecticides, du benzène ou un diluant avec l'appareil.
• Ne jamais démonter ou modifier l'appareil d'une manière ou d'une autre.
• Ne pas recouvrir les orifices de ventilation avec des objets tels que des journaux, nappes ou rideaux. Cela entraverait la ventilation.
• Ne jamais placer de flamme nue sur l'appareil, notamment des bougies allumées. Veillez à respecter les lois en vigueur lorsque vous jetez les piles usagées. L'appareil ne doit pas être exposé à l'eau ou à l'humidité.
• Ne pas poser d'objet contenant du liquide, par exemple un vase, sur l'appareil.
• Ne pas manipuler le cordon d'alimentation avec les mains mouillées.
• Lorsque l'interrupteur est sur la position OFF (STANDBY), l'appareil n'est pas complètement déconnecté du secteur (MAINS).
• L'appareil sera installé près de la source d'alimentation, de sorte que cette dernière soit facilement accessible.
• Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits représentant des températures extrêmement élevées, par exemple près d'un radiateur.

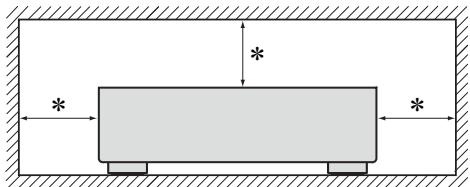

Précautions d'installation

• Pour permettre la dissipation de chaleur requise, n'installez pas cette unité dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.
• Une distance de plus de 0,3 m est recommmandée.
• Ne placez aucun matériel sur cet appareil.

Nous vous remercions d'avoir acquis cet appareil DENON. Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel avant de l'utiliser.

Après l'avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Contenu

Démarrage 1

Câbles utilisés pour les connexions 4 Connexion des enceintes 4 Connexion des prises PRE OUT (PMA-720AE uniquement) 7 Connexion des lecteurs 7 Connexion d'un enregistreur 8 Connexion du cordon d'alimentation 8

Applications

Applications 10

Avant l'utilisation 10 Démarrer la lecture 10 Réglage de la tonalité (LOUDNESS) 11 Installation des enceintes (PMA-720AE uniquement) 11 Utilisation d'écouteurs 11 Démarrer l'enregistrement 11 Réglage du mode veille automatique 11

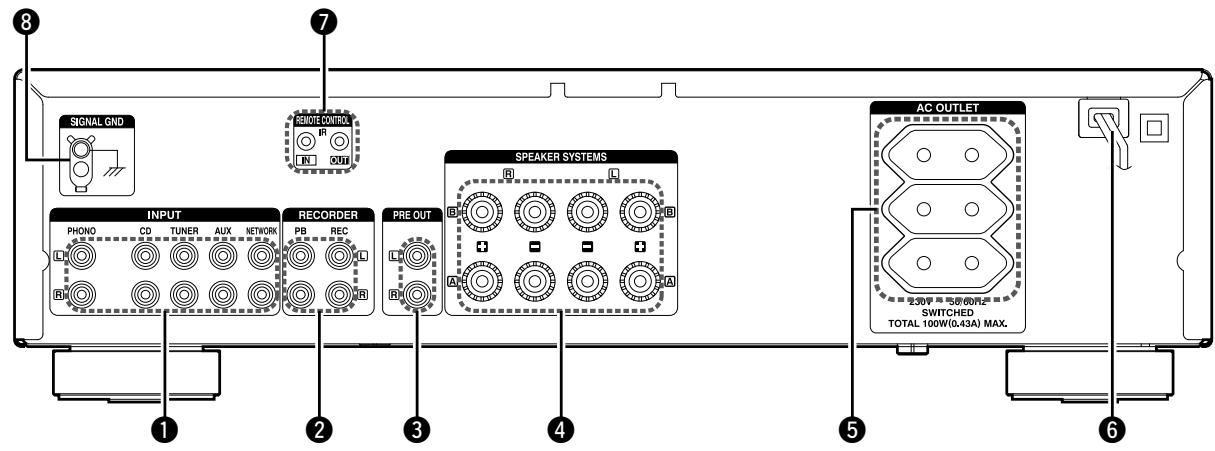

Nomenclature et fonctions 13 Panneau avant 13 Panneau arrière 14 Télécommande 15 Explication des termes 17 Dépannage 18 Spécifications 19

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Mise en route 1 ② CD-ROM (Manuel de l'Utilisateur) 1 ③ Instructions de sécurité 1 ④ Liste du réseau d'après-vente 1 ⑤ Télécommande principale (RC-1173) 1 ⑥ Piles R03/AAA 2

Caractéristiques

Un circuit push-pull HC (haute intensité) avancé, conçu pour obtenir à la fois subtilité et puissance.

Utilise des transistors HC dont le dépassement de courant est de 2 à 3 fois supérieur à celui des transistors de puissance audio conventionnels, afin d'obtenir une qualité musicale stable et expressive à tous les volumes, des plus bas aux plus élevés.

Un circuit d'alimentation haute capacité et haut débit

Afin d'exploiter le plein potentiel du circuit simple push-pull HC, le circuit d'alimentation utilise des condensateurs électrolytiques en blocs sur mesure DENON et une SBD (Schottky-Barrier Diode) à recouvrement inverse rapide et faible bruit.

La fonction Source Direct, pour une lecture audio pure

Une fonction offrant une lecture audio pure, réservant la pureté du son en contournant les commandes TONE (BASS, TREBLE), LOUDNESS et BALANCE.

Une consommation réduite en mode veille

Pour préserver l'environnement, la consommation électrique en veille a été réduite à 0,3 W (maximum).

• Avant d'allumer l'appareil

Contrôlez encore une fois que tous les branchements sont bien faits et que les câbles de connexion ne présentent aucun problème.

• Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. En cas d'absence prolongée, débranchez le cordon d'alimentation de la prise murale.

Si la différence de température entre l'intérieur de l'unité et la pièce est importante, de la condensation (buée) risque de se former sur les pièces internes, empêchant l'unité de fonctionner correctement. Dans ce cas, laissez l'unité hors tension au repos pendant une heure ou deux, jusqu'à ce que la différence de température diminue.

• Précautions relatives à l'utilisation de téléphones portables

L'utilisation d'un téléphone portable à proximité de cet appareil peut entraîner des phénomènes de bruit. Si le cas se présente, éloignez le téléphone portable de l'appareil lorsque vous l'utilisez.

• Déplacement de l'appareil

Éteignez l'unité et débranchez le cordon d'alimentation de la prise murale. Débranchez ensuite les câbles de connexion aux autres composants du système avant de déplacer l'unité.

Nettoyage

• Essuyez le boîtier et le panneau de contrôle à l'aide d'un tissu doux.
• Suivez les instructions indiquées lors de l'utilisation de produits chimiques.
• N'utilisez pas de benzène, de dissolvants pour peinture, d'autres solvants ou d'insecticides car ceux-ci peuvent décolorer le matériau ou changer son apparence.

Préparatifs

Dans ce chapitre, nous expliquons comment connecter et installer cet appareil.

Câbles utilisés pour les connexions page 4 - Connexion des enceintes page 4 - Connexion des prises PRE OUT page 7 - Connexion des lecteurs page 7 - Connexion d'un enregistreur page 8 - Connexion du cordon d'alimentation page 8

Connexions

Les connexions de tous les formats de signaux audio compatibles sont décrites dans ce mode d'emploi. Veuillez sélectionner le type de connexion adapté à l'équipement que vous connectez.

Remarque

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d'emploi des autres composants.
• Veillez à connecter correctement les canaux, gauche avec gauche et droit avec droit.
• Ne pas mélanger les cordons d'alimentation avec les câbles de connexion. Cela risquerait de générer
• Ne pas augmenter le volume si aucune platine disque n'est connectée aux bornes d'entrée PHONO. Cela provoquerait

Précautions à prendre lors de la lecture des sources SA

Lorsque les enceintes classiques ne sont pas compatibles avec les sources SA (DVD Audio, Super Audio CD et autres sources, y compris les composants aigus au-dessus de la plage audible), réglez les paramètres du lecteur (lecteur de DVD Audio, lecteur de Super Audio CD, etc.) pour une utilisation avec des enceintes (ou amplis) classiques.

Lors de la lecture de sources SA, un réglage de volume trop élevé risque d'endommager les enceintes. Pour obtenir des instructions sur les réglages du lecteur, reportez-vous aux instructions de fonctionnement livrées avec le lecteur.

Câbles utilisés pour les connexions

Sélectionnez les câbles en fonction de l'équipement à connecter.

Câble audio (vendus séparément)
Câble audio	L
Câble d'enceinte	R

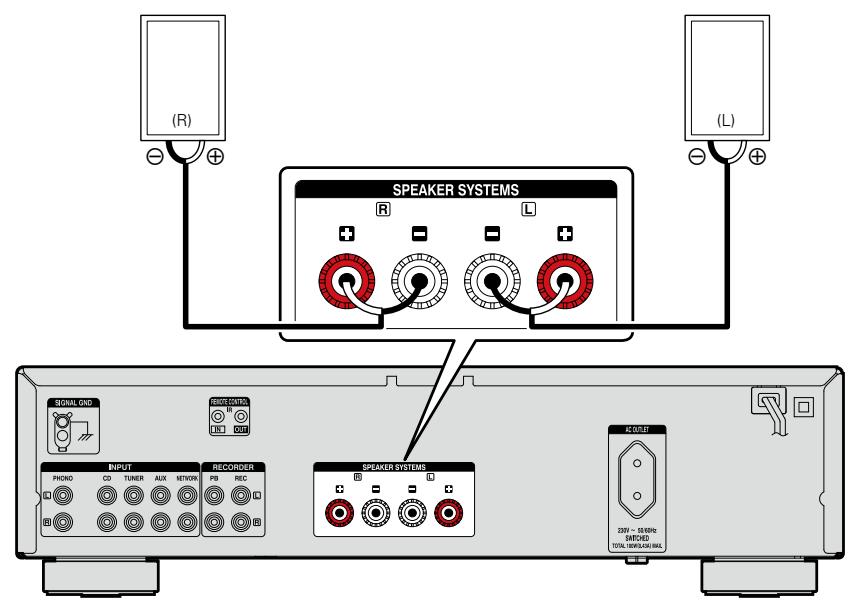

Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (L) et droit (R) ainsi que les polarités + (rouge) et - (noir) sur les enceintes connectées à l'appareil, et veillez à connecter correctement les canaux et les polarités.

1 Ôtez environ 10 mm de la gaine à l'extrémité du câble d'enceinte, puis torsadez le fil ou appliquez-y une prise.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil du câble d'enceinte dans la garde de la borne d'enceinte.

4 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

Remarque

• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et - entrent en contact (page 5 "Circuit de protection").
• Ne jamais toucher les bornes d'enceinte lorsque l'alimentation est connectée. Vous risqueriez de vous électrocuter.

Impedance des enceintes

Utilisez des enceintes dont l'impédance est comprise dans les limites indiquées ci-dessous, en fonction de leurs conditions d'utilisation.

Enceintes utilisés	Impédance
A	4 – 16 Ω
B (PMA-720AE uniquement)	4 – 16 Ω
A et B (PMA-720AE uniquement)	8 – 16 Ω
Connexion à double câblage (PMA-720AE uniquement)	4 – 16 Ω

Circuit de protection

Le circuit de protection est automatiquement activé dans les cas suivants :

• Lorsque les fils de cuivre des câbles des enceintes touchent le panneau arrière ou les vis, ou lorsque les côtés + et - des câbles des enceintes se touchent.
• Lorsque la température environnante est extrêmement élevée ou lorsque la température interne augmente à cause d'une utilisation prolongée avec un débit élevé

Si cela se produit, déconnectez le cordon d'alimentation, puis vérifiez les connexions des câbles des enceintes et des câbles d'entrée. Si la température de l'appareil est extrêmement élevée, attendez qu'il refroidisse et améliorez la . Après avoir effectué cette opération, reconnectez le cordon d'alimentation.

Si le circuit de protection est activé alors qu'il n'y a pas de problème de ou de problème de connexions, l'appareil peut être endommagé. Éteignez l'alimentation, puis contactez un service DENON et demandez une prise en charge.

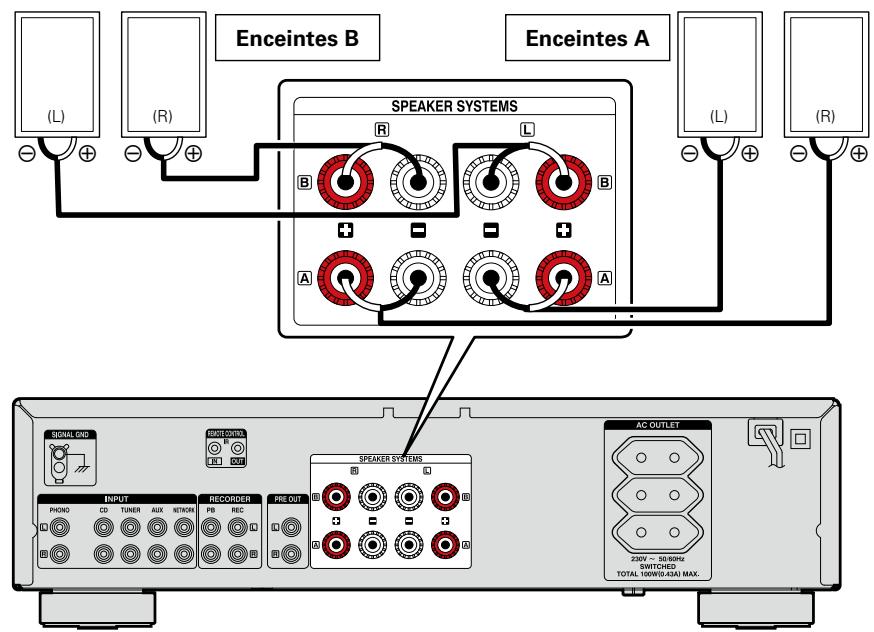

Connexion des enceintes A/B (PMA-720AE uniquement)

• Un signal identique sort des bornes des enceintes A et B.
• Pour la connexion d'un seul ensemble d'enceintes, utilisez les bornes des SPEAKER A ou B.

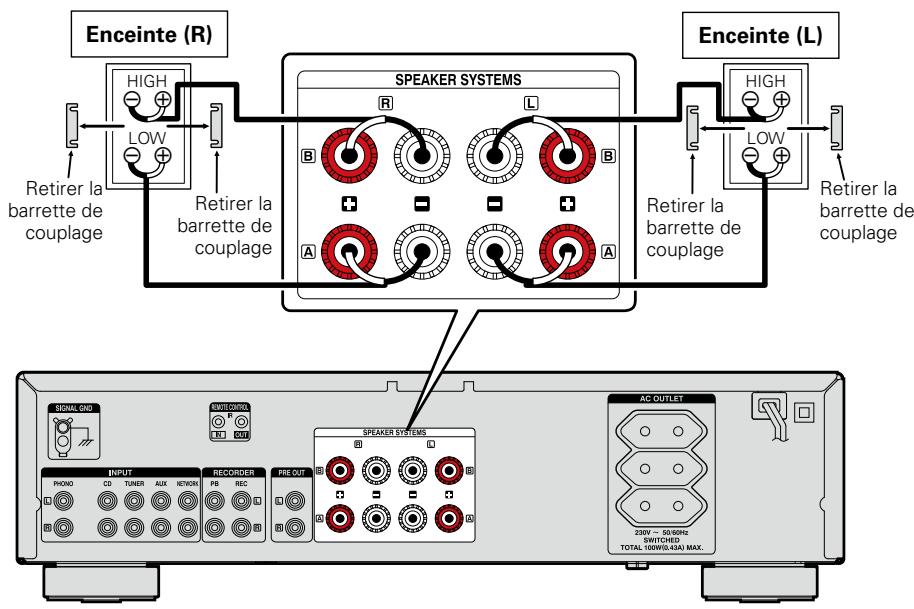

Connexion à double câblage (PMA-720AE uniquement)

• Lors du double câblage d'enceintes qui peuvent être bi-câblées, connecter les bornes des gammes moyenne et haute aux bornes SYSTEM (A) (pour le SYSTEM B), et connecter les bornes de la gamme basse aux bornes SYSTEM (B) (ou SYSTEM (A)).
• Cela permet une lecture en réduisant au minimum les interférences entre les enceintes de gamme basse et de gamme élevée.

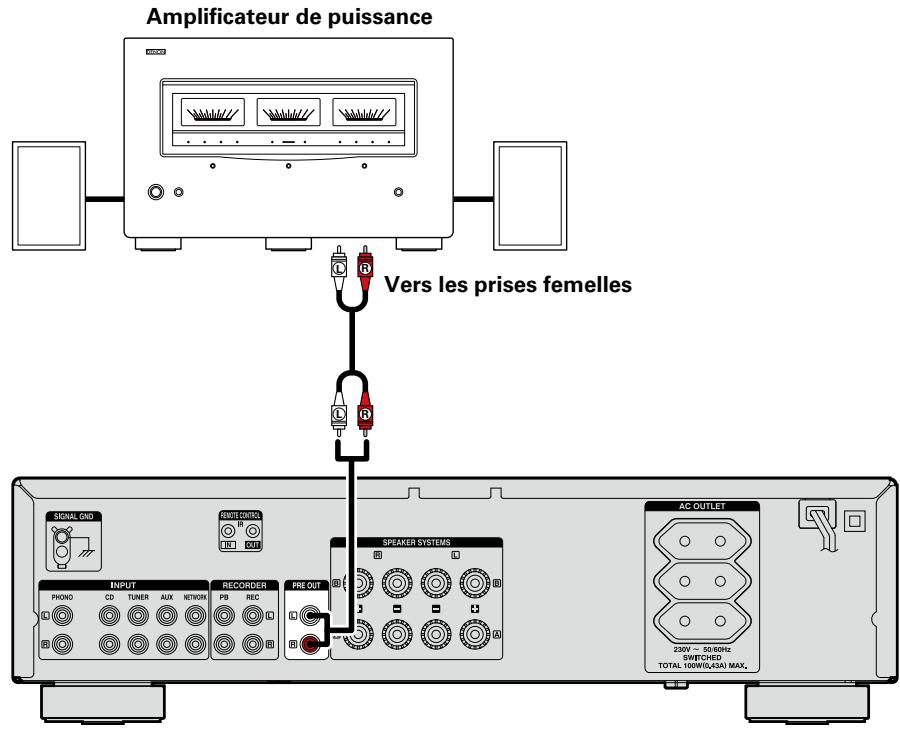

Connexion des prises PRE OUT (PMA-720AE uniquement)

Si vous utilisez un , branchez-le comme indiqué ci-dessous. Vous pourrez alors utiliser cet appareil comme préamplificateur.

Pour brancher les enceintes, référez-vous au mode d'emploi fourni avec l' .

Remarque

• N'insérez JAMAIS la fiche à broche de court-circuit dans les bornes PRE OUT. Cela pourrait endommager l'appareil.
• Les signaux sont produits à partir des bornes de pré-sortie (PRE OUT) même lorsqu'on utilise un casque.

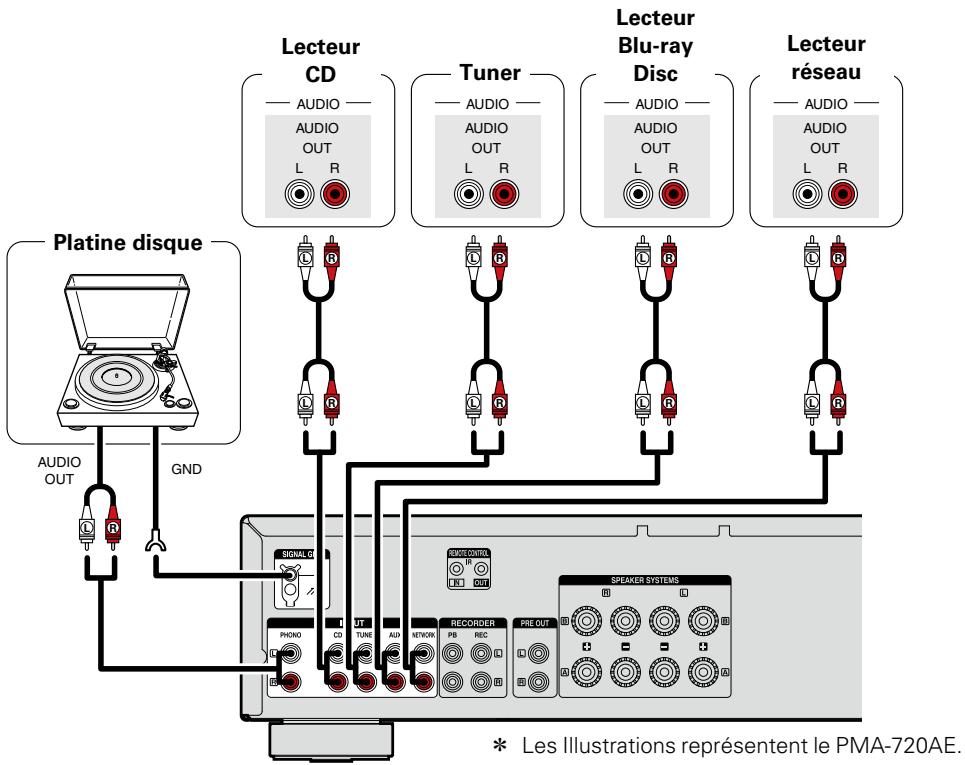

Connexion des lecteurs

Si un bourdonnement ou un bruit parasite se fait entendre lorsque le fil de terre est connecté, débranchez-le.

Connexion d'un enregistreur

* Les illustrations représentent le PMA-720AE.

Remarque

N'insérez JAMAIS la fiche à broche de court-circuit dans la sortie pour l'enregistrement. Cela pourrait endommager l'appareil.

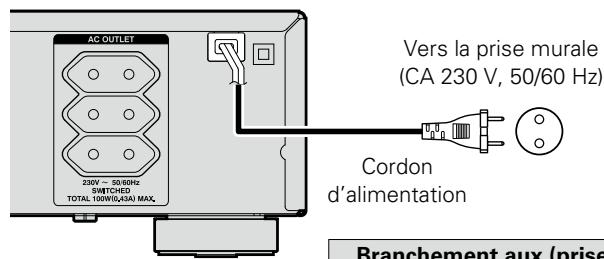

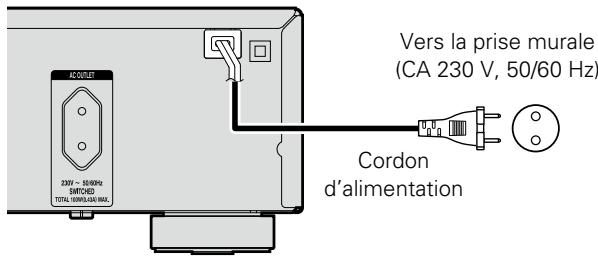

Connexion du cordon d'alimentation

Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

PMA-720AE

SWITCHED (capacité totale - 100 W (0,43 A)) : L'alimentation électrique à la prise s'active et se désactive à l'aide du commutateur.

POWER de l'unité principale. Assurez-vous que la consommation totale de courant des périphériques connectés n'excède pas 100 W (0,43 A).

Remarque

• Utiliser les prises secteur seulement pour des appareils audio. Ne jamais les utiliser pour des sèche-cheveux, des moniteurs ou d'autres appareils électriques.
• Insérer les fiches correctement. Des connexions incomplètes peuvent provoquer du bruit.

Applications

Ce chapitre explique les fonctions et les opérations qui vous permettront de tirer le meilleur parti de cet appareil.

Avant l'utilisation page 10 Démarrer la lecture page 10 Réglage de la tonalité (LOUDNESS) page 11 Installation des enceintes (PMA-720AE uniquement) page 11 Utilisation d'écouteurs page 11 Démarrage de l'enregistrement page 11 Réglage du mode veille automatique page 11

Avant l'utilisation

1. Réglez le volume au minimum à l'aide du bouton VOLUME de l'unité principale. 2. Réglez SOURCE DIRECT sur “OFF”. 3. Réglez les BASS, TREBLE et BALANCE sur leur position centrale. 4. Appuyez sur le bouton d'alimentation de l'appareil principal. L'indicateur d'alimentation clignote en rouge pendant quelques secondes, puis s'allume en vert.

Mise hors tension

1 Appuyez sur AMP POWER. L'appareil est mis en mode veille.

2 Appuyez sur le bouton d'alimentation de l'appareil principal. Le témoin principal s'éteint, de même que l'appareil.

Remarque

Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. Lorsque vous vous absentez pour une longue durée ou que vous partez en vacances, appuyez sur le bouton de l'unité principale pour couper l'alimentation ou débranchez le cordon d'alimentation de la prise murale.

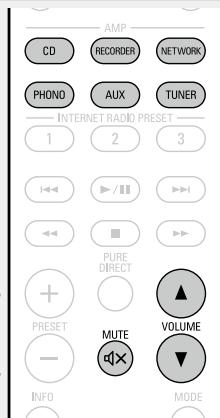

Démarrer la lecture

Appuyez sur la touche de sélection de la source d'entrée (CD, RECORDER, NETWORK, PHONO, AUX ou TUNER) pour démarrer la lecture.

• La source d'entrée souhaitée peut être sélectionnée directement.
• Le témoin de la source d'entrée sélectionnée s'allume.

2. Lecture de la source sélectionnée. 3. Réglez le volume à l'aide des touches VOLUME ▲▼.

4. Réglez la tonalité à l'aide des touches BASS, TREBLE et BALANCE de l'unité principale.

• é juste au-delà de la position "12 heures" (au-delà de la moitié), l'effet des réglages BASS et TREBLE diminue.
• é au maximum ou tourné complètement dans le sens des aiguilles d'une montre, BASS et TREBLE ne peuvent plus être réglés.

Si vous n'avez pas besoin de régler la tonalité, appuyez sur SOURCE DIRECT.

• Si la touche est enfoncée, "ON", les signaux ne passent pas par le circuit de réglage de tonalité (graves, aigus et balance), ce qui permet une meilleure qualité de son lors de la lecture.
• Si la touche n'est pas enfoncée, "OFF", vous pouvez régler le son selon vos préférences.

Appuyez sur MUTE pour couper le son. L'indicateur d'alimentation de l'unité principale clignote en rouge. Appuyez à nouveau pour restaurer le son.

Vous pouvez aussi effectuer l'opération suivante pour sélectionner une source d'entrée.

Utilisation de la molette de l'appareil

Tournez la molette INPUT SELECTOR.

• Sélectionnez INPUT SELECTOR pour CHOISIR la source d'entrée, comme indiqué ci-dessous.

Réglage de la tonalité (loudness)

Lorsque le volume est bas et que vous réglez LOUDNESS sur "ON", les basses et les aigus, difficiles à entendre lorsque le volume est bas, sont renforcés pour que vous puissiez bénéficier d'un son plus naturel.

Appuyez sur Loudness sur l'appareil principal.

• Remettez le bouton sur la position "■OFF" pour revenir aux réglages d'origine.

Installation des enceintes (PMA-720AE uniquement)

Appuyez sur SPEAKERS A ou B sur l'appareil principal.

• Lorsque A (ou B) est réglé (ou B).
• Lorsque A et B sont tous deux régles sur "ON", le son sort des enceintes connectées aux bornes de sortie A et B.
• és sur "OFF", aucun son ne sort des enceintes. Procédez à ce réglage lorsque vous utilisez des écouteurs.

Utilisation d'écouteurs

Branchez les écouteurs dans la prise PHONES.

La sortie enceintes est désactivée lorsque les écouteurs sont branchés (PMA-520AE uniquement).

Remarque

Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

Démarrer l'enregistrement

1 Appuyez sur la touche de sélection de la source d'entrée (CD, NETWORK, PHONO, AUX ou TUNER) à enregistrer.

2 Réglez l'enregistreur en mode enregistrement. 3 Démarrez la lecture de la source à enregistrer.

Réglage du mode veille automatique

Lorsque cet appareil n'est pas utilisé pendant 30 minutes, il passe automatiquement en mode veille.

• Le réglage par défaut est sur "Marche".

Maintenez AMP POWER appuyé pendant au moins 5 secondes.

• Le asse de Arrêt à Marche.
• indique l'activation ou la désactivation (Marche/Arrêt) du endant la veille, comme illustré ci-dessous.

Mode veille automatique "Arrêt". Mode veille automatique "Marche". "Allumé en rouge". "Éteint". Le témoin d'alimentation clignote en rouge pendant le réglage .

Si vous réglez le mode veille automatique quand l'appareil est sur Arrêt, celui-ci passe en mode veille dès la fin du réglage.

Informations

Dans ce chapitre figurent des informations diverses concernant cet appareil. N'hésitez pas à les consulter en cas de besoin.

Nomenclature et fonctions page 13 Dépistage des pannes page 18 Spécifications page 19

Nomenclature et fonctions

Pour les touches qui ne sont pas décrites ici, se reporter à la page indiquée entre parenthèses.

Panneau avant

PMA-720AE

PMA-520AE

Témoin principal (10) Indique l'état de l'appareil comme suit :

• Pendant quelques secondes après avoir mis l'appareil sous tension : Rouge (clignotant)
• Alimentation "Marche" Vert
• Mute Rouge (clignotant) Veille Rouge
• Alimentation "Arrêt"............ Arrêt

Interrupteur principal (POWER) (10)

3 Prise de casque audio (PHONES) (11) 4 Commande BASS (10) 5 Interrupteur LOUDNESS (11) 6 Commande TREBLE (10) 7 Interrupteur SOURCE DIRECT (10) 8 Commande BALANCE (10) 9 Commande VOLUME (10) 10 Interrupteurs SPEAKERS A/B (10) 11 Molette INPUT SELECTOR (10) 12 Témoin d'entrée (10) 13 Capteur de télécommande (17)

Remarque

Les fonctions 4, 6 et 8 ne sont disponibles que lorsque le commutateur SOURCE DIRECT est réglé sur "OFF".

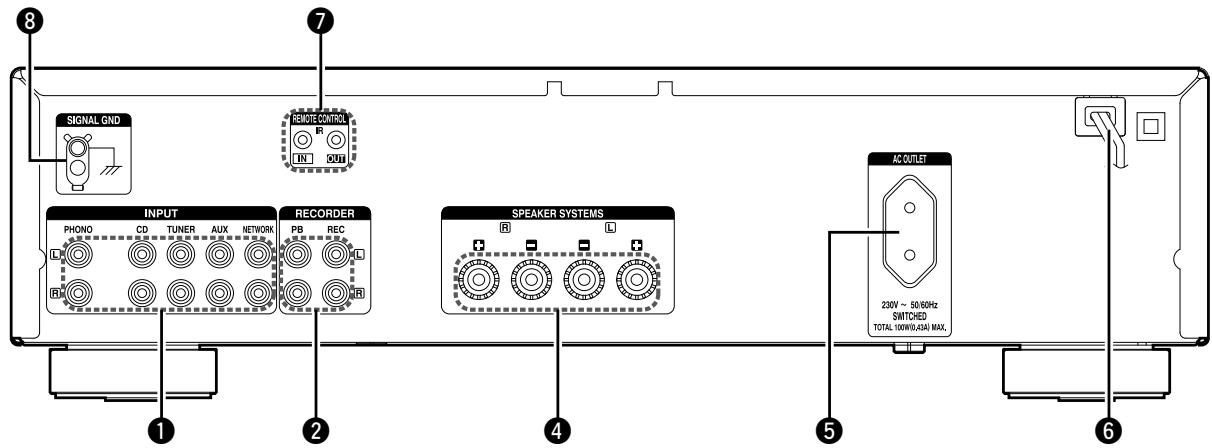

PMA-520AE

1 Connecteurs d'entrée (INPUTS) 4 Connecteurs d'entrée/sortie (enregistrement) (RECORDER) (10) 3 Bornes PRE OUT 4 Bornes des systèmes d'enceintes (SPEAKER SYSTEMS) (4) 5 Sortie CA (8) 6 Cordon d'alimentation (8) Prises REMOTE CONTROL

Prise d'extension pour une utilisation future.

Borne SIGNAL GND (terre)

Remarque

• Cette borne n'est pas une prise de terre de sécurité.
• La borne SIGNAL GND de cet appareil n'est pas une connexion de terre de sécurité. Connectez-la pour réduire le bruit lorsqu'il est excessif. Veuillez remarquer qu'en fonction de la platine tourne-disque, connecter la ligne de terre peut avoir l'effet inverse d'augmenter le niveau de bruit. Dans ce cas, il est inutile de connecter la ligne de terre.

Télécommande

Ce chapitre explique les touches utilisées pour sélectionner chaque source.

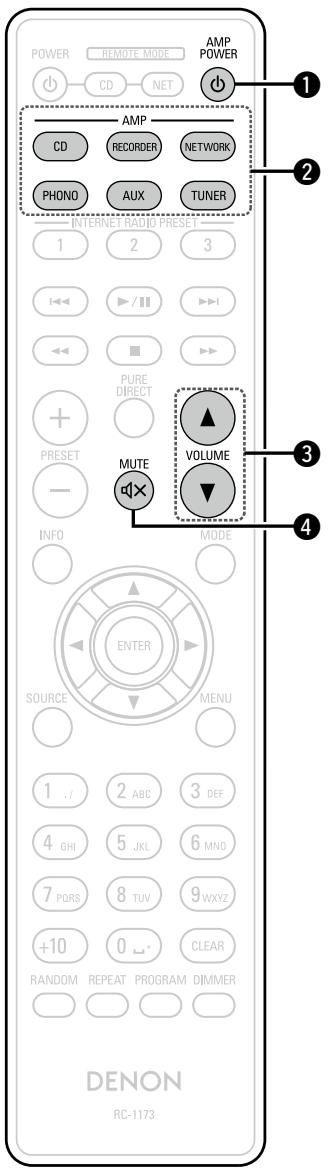

Fonctionnement de l'AMP

1 Touche AMP POWER (6) (10) 2 Touches de sélection de la source d'entrée (AMP) (10) 3 Touches VOLUME (▲▼) (10) 4 Touche de mise en sourdine (MUTE) (10)

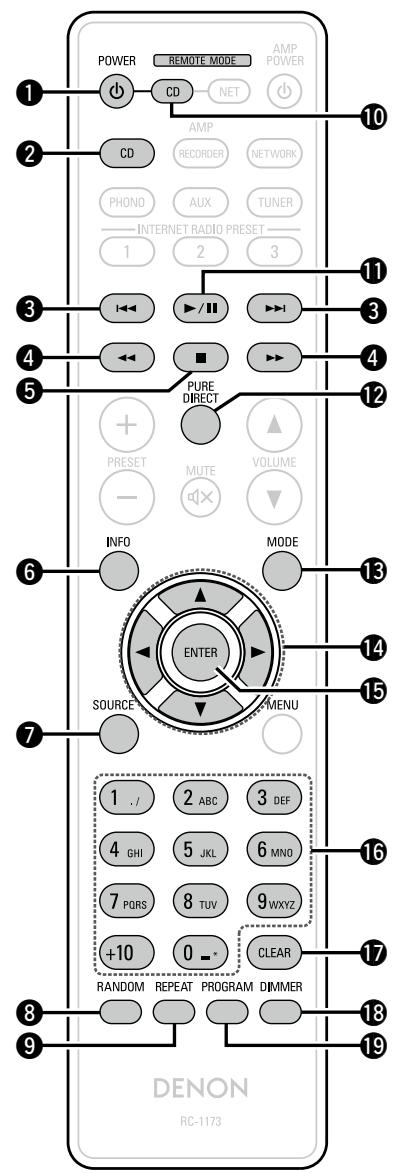

Fonctionnement du CD

1 Touche POWER (6) 2 Touches de sélection de la source d'entrée (CD) 3 Touches Retour rapide/Avance rapide (◄◄, ►►) 4 Touches d'avance rapide/de retour rapide (◄, ►) 5 Touche Arrêt (■) 6 Touche Information (INFO) 7 Touche SOURCE 8 Touche RANDOM 9 Touche REPEAT 10 Touche de sélection du mode distant (CD) 11 Touche II 12 Touche PURE DIRECT 13 Touche MODE 14 Touches curseurs (▲, ▼, ◄, ►) 15 Touche ENTER 16 Touches numérotées (0 - 9, +10) 17 Touche CLEAR 18 Touche DIMMER 19 Touche PROGRAM

Changer de mode distant

Pour faire fonctionner le CD, appuyez sur CD pour faire passer la télécommande en mode CD.

• Le voyant CD s'allume pendant environ deux secondes.

Faites fonctionner l'amplificateur à l'aide de la touche amplificateur même si la télécommande est en mode CD.

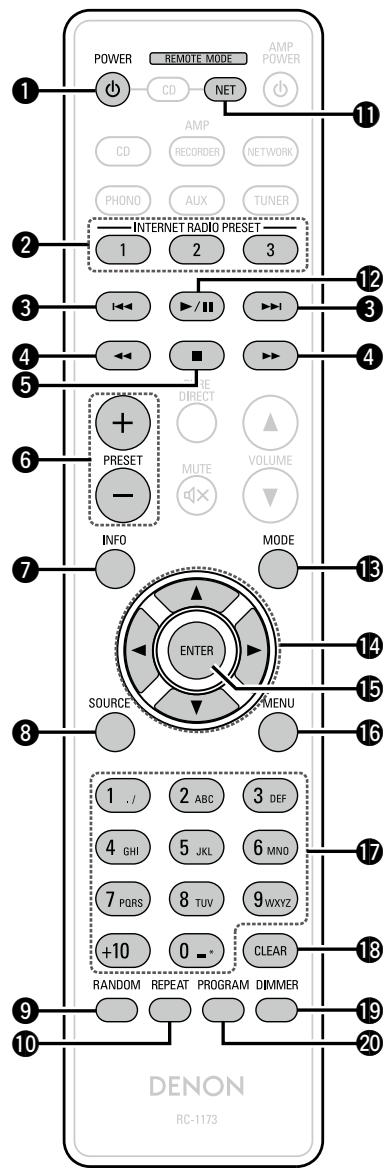

Fonctionnement de Network

1 Touche POWER (b) 2 Touches INTERNET RADIO STATION (1-3) 3 Touches Retour rapide/Avance rapide (◄◄, ►►) 4 Touches d'avance rapide/de retour rapide (◄, ►) 5 Touche Arrêt (■) 6 Touches PRESET (+, -) 7 Touche Information (INFO) 8 Touche SOURCE 9 Touche RANDOM 10 Touche REPEAT 11 Touche de sélection du mode distant (NET) 12 Touche II 13 Touche MODE 14 Touches curseurs (▲, ▼, ◄, ►) 15 Touche ENTER 16 Touche MENU 17 Touches numérotées (0-9, +10) 18 Touche CLEAR 19 Touche DIMMER 20 Touche PROGRAM

Changer de mode distant

Pour faire fonctionner le réseau, appuyez sur NET pour faire passer la télécommande en mode NETWORK.

• NET s'allume pendant environ deux secondes.

Faites fonctionner l'amplificateur à l'aide de la touche amplificateur même si la télécommande est en mode NETWORK.

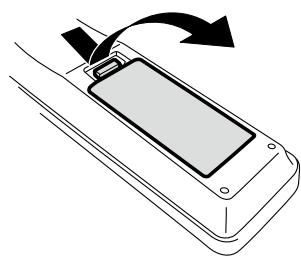

Insertion des piles

① Poussez le couvercle arrière dans le sens de la flèche et retirez-le.

② Insérez correctement les deux piles comme indiqué par les marques situées dans le compartiment des piles.

③ Remettez le couvercle en place.

Remarque

• Insérez les piles spécifiées dans la télécommande.
• Remplacez les piles si l'appareil ne fonctionne pas même lorsque la télécommande est actionnée à proximité. (Les piles fournies ne servent qu'aux opérations de vérification. Remplacez-les par des piles neuves sans attendre.)
• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques ⊕ et Θ qui figurent dans le compartiment à piles.
• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles :
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Ne pas essayer de recharger des piles sèches.
• Ne pas court-circuiter, démonter, chauffer ou brûler les piles.
• Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits représentant des températures extrêmement élevées, par exemple près d'un radiateur.
• En cas de fuite du liquide de la pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.
• Ôtez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• Veuillez vous débarrasser des piles usagées conformément aux lois locales relatives à la mise au rebut des piles.
• La télécommande risque de ne pas fonctionner correctement en cas d'utilisation de piles rechargeables.

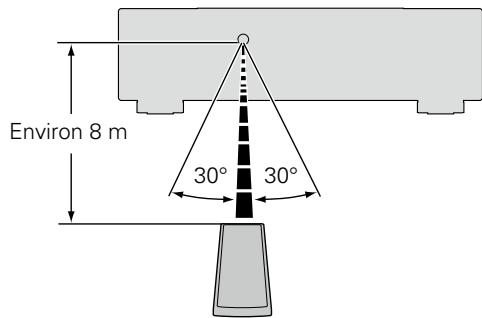

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Remarque

• L'appareil ou la télécommande risque de fonctionner incorrectement si le capteur de la télécommande est exposé directement à la lumière du soleil, à une lumière artificielle puissante émise par une lampe fluorescente de type inverseur ou à une lumière infrarouge.
• Lors de l'utilisation d'appareils vidéo 3D transmettant des ondes radio (signaux infrarouges, etc.) entre divers appareils (moniteur, lunettes 3D, émetteur 3D, etc.), il se peut que la télécommande ne fonctionne pas en raison d'interférences occasionnées par de telles ondes. Si tel est le cas, ajustez l'orientation et la distance de la transmission 3D de chaque appareil, puis vérifiez si le fonctionnement de la télécommande est toujours affecté par les ondes.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Dans cet appareil, le témoin d'alimentation clignote et l'appareil passe en mode veille lorsqu'une anomalie se produit.

Connexion à double câblage (PMA-720AE uniquement)

Cette méthode de connexion d'une enceinte en utilisant deux câbles d'enceinte permet de transmettre séparément les signaux des aigus et ceux des basses.

Cela permet une lecture en réduisant au minimum les interférences entre les enceintes de gamme basse et de gamme élevée.

Impedance des enceintes

Cela représente la résistance nominale exacte du jeu d'enceintes en courant alternatif et cette valeur s'exprime en ohms.

Plus l'impédance est faible, plus la sortie est importante. Cependant, cela augmente la charge de l'amplificateur. Utilisez des enceintes dont l'impédance est supportée par cet appareil.

Source directe

Il devient possible d'obtenir une lecture avec une plus grande fidélité car les signaux d'entrée audio sont traités en ignorant les circuits de contrôle de la qualité audio (basses/aigus/balance).

Les autres composants fonctionnent-ils correctement ?

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous. Si le problème persiste, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

Symptôme	Cause	Mesure	Page
Lorsque l'appareil est sous tension, l'indicateur d'alimentation ne s'allume pas etaucun son n'estémis.	• La prise du cordon d'alimentation n'est pas totalement enforcée.	• Vérifiez que le cordon est inséré fermement dans la prise d'alimentation murale.	8
L'alimentation s'interrrompt brutalement pendant l'utilisation de l'appareil, l'indicateur d'alimentation clignote en rouge par intervalles d'environ 1 seconde.	• Le circuit de protection s'active selon la température dans les parties internes de l'appareil.	• Veuillez couper l'alimentation une fois, et la réactiver une fois la température suffisamment descendue.• Réinstalléz l'appareil dans un endroit correctement ventilé.	55
L'alimentation s'interrrompt brutalement pendant l'utilisation de l'appareil, l'indicateur d'alimentation clignote en rouge par intervalles d'environ 0,5 seconde.	• Vous utilisez une enceinte dont l'impédance n'est pas supportée par cet appareil.• Le circuit de protection a été activé car les fils de cables d'enceinte différents se sont touchés, ou un fil s'est échéppé de la borne et touche le panneau arrêté de l'appareil.	• Veuillez utiliser les enceintes ayant l'impédance appropriée.• Débranchez le cordon d'alimentation, puis torsadez fermement les fils ou reformez les extrémités, etc. Effectuez de nouveau le branchement.	54
Mème avec l'alimentation, le tímoin d'alimentation clignote en rouge toutes les 0,5 secondes environ.	• Le circuit amplificateur de l'appareil est défaillant.	• Coupez l'alimentation et contactez le conseiller du service DENON.	-

Symptôme	Cause	Mesure	Page
L'indicateur d'alimentation s'allume mais aucun son n'est émis.	• Les cables des enceintes ne sont pas bien branchés.L'appareil que vous souhaitez écouter n'a pas été sélectionné.La commande du volume est réglée au minimum.Le cable d'entrée n'est pas bien branché.	• Connectez correctement.Assurez-vous que la bonne entrée a été sélectionnée.Amenez à un niveau appropriéConnectez correctement.	5, 61010, 1313
Le son ne sort que du haut-parleur droit ou gauche.	• Les cables des enceintes ne sont pas bien branchés.Lé cable d'entrée n'est pas bien branché.La balance droite/gauche est mal réglée.	• Connectez correctement.• Connectez correctement.• Ajustez la balance appropriée à l'aide du bouton de contrôle de la balance.	4, 5, 65, 610
Pour le son en stéréo, les positions des instruments sont inversées gauche/droite.	• Les connexions des enceintes ou des cables d'entrée sont inversées.	Vérifiez les connexions pour vous assurer que le côte gauche est connecté au gauche et le côte croit de droit au croit.	5, 6
Un bourdonnement se fait entendre lors de la lecture de disques.	• Le fil de terre du lecteur n'est pas branché.Les cables ne sont pas bien connectés aux bornes PHONO.Interférences de la télé ou d'un magnétoscope à proximité du lecteur.	• Connectez correctement.• Connectez correctement.• Essayez de changer la position dont les péripériques sont installés.	77-
Un renonnement se fait entendre lors de la lecture si le volume est trop élevé.	• Le lecteur et les enceintes sont trop pres les uns des autres.Les vibrations des enceintes sont transmises au lecteur par le sol.	• Installéz le lecteur et les enceintes aussi loin que possible les uns des autres.Servez-vous de coussins, etc., pour absorber les vibrations des enceintes.	- -
Le son est déformé pendant la lecture.	• La pression de l'aiguille est incorrecte.Il y a de la poussière sur le bout de l'aiguille.La cellule est défectueuse.	• Ajustez la pression de l'aiguille.Vérifiez le bout de l'aiguille.Remplacez la cellule.	- - -

Partie amplificateur de puissance

Puissance nominale :

Lecteur 2 canaux (CD → SP OUT)

50 W + 50 W (8 Ω, 20 Hz - 20 kHz, T.H.D. 0,07 %)

Puissance dynamique :

85 W + 85 W (4 Ω, DIN, 1 kHz, T.H.D. 0,7 %)

Distorsion harmonique totale :

0,01 % (Puissance nominale : -3 dB), 8 Ω, 1 kHz

Bornes de sortie :

Enceinte A ou B : 4-16 Ω

A+B:8-16Ω

Convient aux casques stéréo.

Préamplificateur

Sortie PREOUT:

0.7V

Sortie amplificateur égaliseur : (Bornes PRE OUT)

150mV

Sensibilité d'entrée / Impédance d'entrée :

PHONO (MM) : 2,5 mV / 47 kΩ

CD, TUNER, AUX, Réseau, RECORDER :

110 mV / 30 kΩ (SOURCE DIRECT ARRÊTÉE)

110 mV / 16 kΩ (SOURCE DIRECT ACTIVÉE)

Variation RIAA :

PHONO (MM) : 20 Hz – 20 kHz ± 0,5 dB

Performance générale

S/B (IHF-A chargée) :

PHONO (MM) : 86 dB

(Lorsque les bornes d'entrée sont court-circuitées, le signal d'entrée est de 5 mV.)

CD, TUNER, AUX, Réseau, RECORDER :

107 dB (bornes d'entrée court-circuitées)

Contrôle de la tonalité :

BASS: 100 Hz ±8 dB

TREBLE : 10 kHz ± 8 dB

Intensité:

100 Hz : +6 dB, 10 kHz : +6 dB

Général

Alimentation:

CA 230 V, 50/60 Hz

Consommation:

200W

Consommation électrique en mode veille :

0,3W

Prises d'alimentation :

3 prises commandées par interrupteur, capacité totale 100 W (0,43 A).

• Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Partie amplificateur de puissance

Puissance nominale :

Lecteur 2 canaux (CD → SP OUT)

45 W + 45 W (8 Ω, 20 Hz - 20 kHz, T.H.D. 0,07 %)

Puissance dynamique :

70 W + 70 W (4 Ω, DIN, 1 kHz, T.H.D. 0,7 %)

Distorsion harmonique totale :

0,02 % (Puissance nominale : -3 dB), 8 Ω, 1 kHz

Bornes de sortie:

Enceintes : 4-16 Ω

Convient aux casques / casques stéréo.

Préamplificateur

Sortie amplificateur égaliseur : (Bornes PRE OUT)

150mV

Sensibilité d'entrée / Impédance d'entrée :

PHONO (MM) : 2,5 mV / 47 kΩ

CD, TUNER, AUX, Réseau, REORDER:

110 mV / 30 kΩ (SOURCE DIRECT OFF)

110 mV / 16 kΩ (SOURCE DIRECT ON)

PHONO (MM) : 20 Hz – 20 kHz ± 0,5 dB

Variation RIAA :

Performance générale

S/B (IHF-A chargée) :

PHONO (MM) : 84 dB

(Lorsque les bornes d'entrée sont court-circuitées, signal d'entrée 5 mV)

CD, TUNER, AUX, Réseau, RECORDER :

Contrôle de la tonalité :

BASS: 100 Hz ±8 dB

TREBLE : 10 kHz ± 8 dB

Intensité:

100 Hz : +6 dB, 10 kHz : +6 dB

Général

Alimentation:

Consommation électrique en mode veille :

0,3W

Prise d'alimentation :

1 prise commandée par interrupteur, capacité totale 100 W (0,43 A).

• Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Index

BALANCE 13

BASS 13

Cable

Cable audio 4

Câble d'enceinte 4

Câbles utilisés pour les connexions 4. Circuit de protection 5, 17.

Connexion

Cordon d'alimentation 8 Enceintes 4 Enregistreur 8 Lecteur 7 Prises PRE OUT (PMA-720AE uniquement) 7

Cordon d'alimentation

Double câblage 6,17

Impédance des enceintes 5, 17

INPUT SELECTOR 10

LOUDNESS 11

Mode veille automatique

Muet 10

Piles 17

Réglage de la tonalité.

Source direct 17. Source direct 10. Speakers A/B 13.

Dimensions

Télécommande 15 TREBLE 13

VOLUME 13

Unité : mm

Poids : PMA-720AE: 7,1 kg

PMA-520AE : 6,8 kg
