Type de produit	Réfrigérateur à vin
Capacité	45 bouteilles
Température de service	5 à 20 °C
Zones de température	2 zones
Type de refroidissement	Refroidissement par circulation d'air
Alimentation électrique	220-240 V
Dimensions approximatives	H 82.5 cm x L 59.7 cm x P 57.5 cm
Poids	Approx. 50 kg
Niveau sonore	38 dB
Fonctions principales	Contrôle de l'humidité, éclairage LED, porte en verre teinté
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Sécurité	Système de verrouillage de la porte, protection contre les surcharges électriques
Compatibilités	Compatible avec les bouteilles de différentes tailles
Informations générales	Garantie de 2 ans, classe énergétique A

FOIRE AUX QUESTIONS - WKES 4552-21 & WKES 4552 GRANDCRU LIEBHERR

Comment régler la température de mon LIEBHERR WKES 4552-21 ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur le bouton de température pour augmenter ou diminuer la température souhaitée.

Pourquoi mon réfrigérateur fait-il du bruit ?

Un bruit léger est normal en raison des composants internes comme le compresseur ou le ventilateur. Si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec le compresseur.

Comment dégivrer mon LIEBHERR WKES 4552-21 ?

Pour dégivrer, débranchez l'appareil et laissez la porte ouverte. Utilisez une bassine pour recueillir l'eau qui s'écoule. Ne jamais utiliser d'objets pointus pour accélérer le dégivrage.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si la lumière ne fonctionne toujours pas, vérifiez le câble d'alimentation et assurez-vous que l'appareil est bien branché.

Comment nettoyer efficacement mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces internes et externes. Évitez les produits abrasifs qui pourraient rayer les surfaces.

Mon réfrigérateur ne refroidit pas correctement, que faire ?

Assurez-vous que la température est correctement réglée. Vérifiez également que les bouches d'aération ne sont pas obstruées et que les joints de porte sont en bon état.

Pourquoi l'affichage numérique clignote-t-il ?

Un affichage clignotant peut indiquer un problème de température, un dysfonctionnement ou que la porte est restée ouverte trop longtemps. Vérifiez l'état de la porte et les réglages de température.

Y a-t-il une garantie pour le LIEBHERR WKES 4552-21 ?

Oui, le produit est généralement couvert par une garantie de 2 ans pour les pièces et la main-d'œuvre. Vérifiez votre manuel d'utilisateur pour les détails spécifiques.

MODE D'EMPLOI WKES 4552-21 & WKES 4552 GRANDCRU LIEBHERR

Protection de l'environnement

L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination des anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil lors du transport pour empêcher le réfrigérant qu'il contient (indications sur la plaquette signalétique) et l'huile de s'échapper accidentellement.

• Rendre l'appareil inopérant.
• Débrancher l'appareil.
• Sectionner le câble d'alimentation électrique.

Avertissement

Risque d'étouffement avec les films et matériaux d'emballage ! Ne pas laisser les enfants jouer avec les matériaux d'emballage. Déposer les matériaux d'emballage à une déchetterie officielle.

Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté au stockage de vins dans un environnement domestique ou un environnement similaire. Est prise en compte, par exemple, l'utilisation

dans les cuisines du personnel, les pensions de famille, par les clients de maisons de campagne, hôtels, motels et autres hébergements, par les traiteurs et services similaires dans le commerce de gros.

N'utiliser l'appareil que dans un cadre domestique. Tout autre type d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances similaires concernés par la directive 2007/47/CE relative aux dispositifs médicaux. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les zones à risque d'explosion.

Classe climatique

La classe climatique indique la température ambiante à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale.

La classe climatique est indiquée sur la plaquette signalétique.

L'emplacement de figure dans le chapitre "Description de l'appareil".

Classe climatique Température ambiante

SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+16 °C à +38 °C
T	+16 °C à +43 °C
SN-ST	+10 °C à +38 °C
SN-T	+10 °C à +43 °C

Ne pas utiliser l'appareil en dehors de la plage de température indiquée.

Économiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Ne pas obstruer les fentes de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiante.
• Ouvrir l'appareil aussi brièvement que possible.

Des dépôts de poussière augmentent la consommation d'énergie.

• Dépoussiérer le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrière de l'appareil une fois par an.

Description de l'appareil

Recommandations et consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.
• Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne, débrancher l'appareil ou ôter/dévisser le fusible.
• Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après-Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.
• Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tenir l'appareil éloigné de toute source d'allumage et bien aérer la pièce.
• Ne pas utiliser le socle, les tiroirs, les portes, etc. comme marchepied ou comme support.
• Cet appareil ne convient pas aux personnes (y compris les enfants) présentant des handicaps physiques, sensoriels ou mentaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Éviter le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés/surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par exemple l'utilisation de gants.
• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.
• Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.

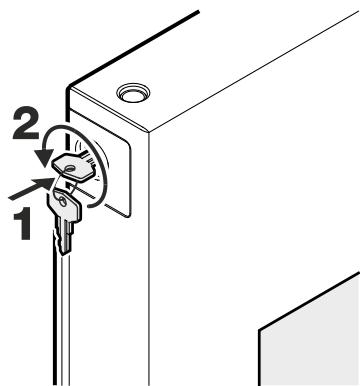

• Pour les appareils équipés d'une fermeture à clé, ne pas laisser la clé à proximité de l'appareil et la ranger hors de portée des enfants.
• L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
• La barre d'éclairage LED située dans l'appareil sert d'éclairage à l'intérieur de l'appareil. Elle n'est pas destinée à l'éclairage de pièces.
• À une altitude de plus de 1500 m au-dessus du niveau de la mer, la vitre de la porte peut se briser lors du transport ou du fonctionnement de l'appareil en raison de la pression atmosphérique réduite. Les éclats de verre à arêtes vives peuvent provoquer des blessures graves.

Mise en place

• Éviter d'installer l'appareil à un endroit directement exposé à une source de chaleur (rayons du soleil, cuisinière, chauffage ou autre).

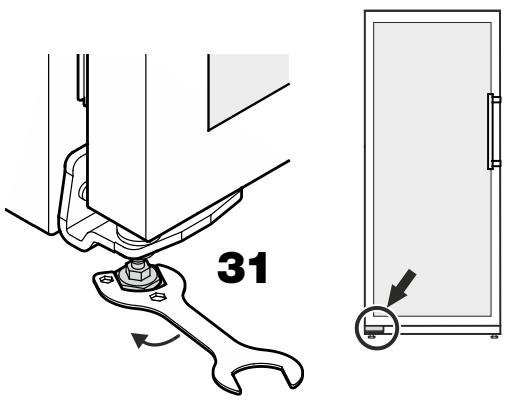

• Le sol doit être horizontal et plan. Pour compenser les irrégularités du sol, ajuster les pieds réglables en hauteur. Veiller à une bonne ventilation de l'appareil.
• Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m³ pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.
• Toujours placer l'appareil directement contre le mur.
• lable au support inférieur jusqu'à ce qu'il repose au sol, puis le dévisser encore d'un tour.

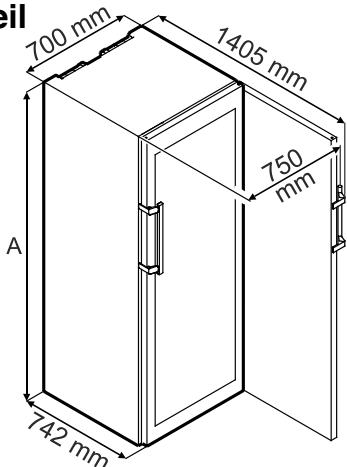

Dimensions de l'appareil

WKt 4551 A = 1650 mm

WKt 5551 A = 1920 mm

Raccordement électrique

Seul le courant alternatif doit être utilisé pour alimenter l'appareil.

La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible.

Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.

La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.

Ne pas brancher l'appareil à une rallonge ou à une multiprise.

Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphasé) ou de fiches économie d'énergie. Risque d'endommagement du système électronique !

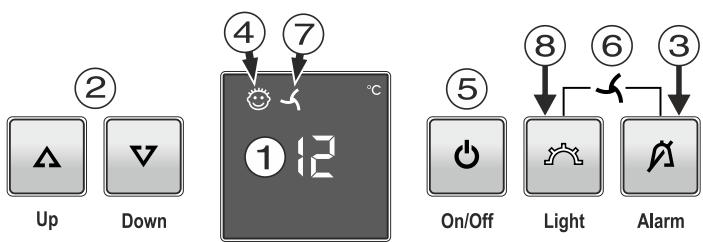

Éléments de commande et de contrôle

① Affichage de température ② Touches de réglage de la température ③ Touche d'arrêt de l'alarme sonore ④ Symbole Sécurité enfants activée ⑤ Touche Marche-Arrêt ⑥ Combinaison de touches Ventilateur Marche-Arrêt ⑦ Symbole Ventilateur allumé ⑧ Touche Marche-Arrêt de l'éclairage intérieur

Mise en marche

Appuyer sur la touche On/Off pour que l'affichage de température s'allume.

On/Off

Arrêt

Maintenir la touche On/Off enfoncée pendant environ 3 secondes pour éteindre l'affichage de température.

Élever la température

Appuyer sur la touche de réglage Up.

Down

Abaisser la température

Appuyer sur la touche de réglage Down.

• L'affichage se met à clignoter dès que la touche est pressée pour la première fois.
• Modifier le réglage de la température par des pressions répétées sur la touche.
• Environ 5 secondes après la dernière pression sur une touche, l'électronique de l'appareil passe automatiquement à l'affichage de la température instantanée.

Conservation des vins

Pour les conserver à long terme, il est recommandé de stocker les vins à une température comprise entre 10°C et 14°C.

Cette température, équivalente à celle d'une cave à vins, réunit les conditions optimales nécessaires à la maturation du vin.

Les températures de dégustation recommandées pour les différents vins sont les suivantes :

Vin rouge de +14°C à +18°C

Rosé de +10°C à +12°C

Vin blanc de +8°C à +12°C

Clairette, prosecco de +7°C à +9°C

Champagne de +5°C à +7°C

Alarme porte ouverte

Lorsque la porte reste ouverte pendant plus de 60 s, l'alarme sonore retentit.

Si la porte doit rester ouverte plus longtemps lors du rangement des produits, appuyez sur la touche Alarm pour éteindre l'alarme sonore.

Alarm

En refermant la porte, vous réactivez la fonction d'alarme.

Alarme température

En cas de températures non autorisées , l'alarme sonore retentit et l'affichage de la température clignote.

Après une longue coupure de courant, la température peut être trop élevée. Lorsque la coupure de courant est terminée, la diminution de la température est visible sur l'affichage.

• Appuyer sur la touche Alarm pour éteindre l'alarme sonore.

L'affichage de la température arrête de clignoter dès que la température intérieure atteint la valeur réglée.

Alarme température sur un appareil défectueux

En cas de défaut de l'appareil, la température intérieure peut être trop élevée ou trop basse. L'alarme sonore se déclenche et l'affichage de la température clignote.

Si une température trop élevée (chaude) s'affiche, vérifier d'abord que la porte est bien fermée.

Si la valeur de la température affichée est toujours trop haute ou trop basse au bout d'une heure, contacter le S.A.V.

• Appuyer sur la touche Alarm pour éteindre l'alarme sonore.

Si F1 apparaît dans l'affichage, cela signifie qu'un défaut s'est produit dans l'appareil. Dans ce cas, contacter le S.A.V.

Interrupteur ventilation

Le ventilateur garantit une température intérieure constante et homogène ainsi qu'un climat favorable à la conservation du vin.

En activant l'interrupteur de ventilation, le degré hygrométrique augmente encore, ce qui a un effet positif sur la conservation de longue durée.

Une hygrométrie plus élevée empêche à long terme les bouchons de se dessécher.

Mise en marche

Appuyer d'abord sur la touche Alarm puis sur la touche Light.

La LED Alarm est allumée.

Light Alarm

Arrêt

Appuyer d'abord sur la touche Alarm puis sur la touche Light.

La LED s'éteint.

Remarque

En cas de faible température ambiante à l'emplacement de l'appareil, le ventilateur peut également fonctionner lorsqu'il est désactivé.

Fonctions supplémentaires

Le mode de réglage vous permet d'activer la sécurité enfants et de modifier l'intensité lumineuse de l'affichage. La sécurité enfants vous permet de protéger l'appareil contre tout arrêt involontaire.

Réglage de l'intensité lumineuse de l'affichage

h1 = intensité lumineuse minimale, h5 = intensité lumineuse maximale.

Le réglage de l'intensité lumineuse s'active au bout d'une minute.

Remarque

Lorsqu'une touche est pressée, l'affichage s'allume à l'intensité lumineuse maximale pendant 1 minute.

Mode de présentation

Le mode de présentation peut être activé pour présenter l'appareil à des expositions ou dans des espaces de vente comme en situation réelle.

Quand ce mode est activé, le circuit frigorifique est hors fonction.

Si ce mode est activé par erreur, il peut être désactivé comme suit.

Le groupe compresseur démarre. L'affichage de la température clignote.

L'appareil se trouve alors en mode de fonctionnement normal.

Seule cette disposition des clayettes permet de stocker le nombre de bouteilles indiqué.

Attention

La charge maximale par clayette est de 60 kg.

WKt 4552

WKt 5552

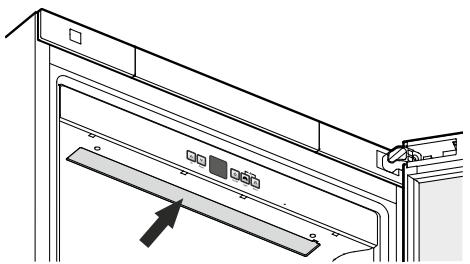

Éclairage intérieur

L'éclairage intérieur est assuré par une barre d'éclairage LED située dans la partie supérieure de la cuve.

L'éclairage intérieur s'allume automatiquement lorsque la porte de l'appareil est ouverte.

Si l'éclairage intérieur doit rester allumé fermée, appuyer sur la touche Light.

Light

L'intensité lumineuse de l'éclairage LED correspond à la classe laser 1/1M.

Attention

Le cache de l'éclairage ne peut être retiré que par le S.A.V. Lorsque le cache est retiré, ne jamais regarder directement l'éclairage à travers des lentilles optiques. La vision risque en effet d'être abîmée.

Étiquettes d'identification

L'appareil est livré avec un porte-étiquette et une étiquette d'identification pour chaque surface de rangement.

Vous pouvez ainsi indiquer quelle est la sorte de vin conservée à chaque niveau.

Des étiquettes d'identification peuvent être obtenues auprès de votre revendeur spécialisé.

Encliqueter le porte-étiquette et insérer l'étiquette sur le côté.

Filtre à charbon actif : renouvellement de l'air assuré

Selon les conditions d'environnement, les vins continuent d'évoluer en permanence : la qualité de l'air est donc un facteur déterminant de leur conservation.

Nous recommandons l'échange annuel du filtre représenté, que vous pouvez commander auprès de votre revendeur spécialisé.

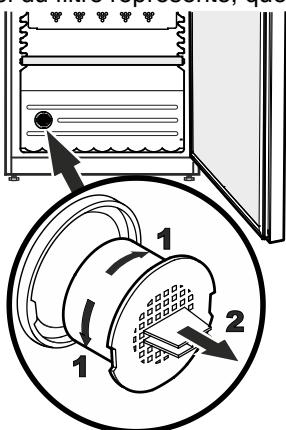

Remplacement du filtre.

Saisissez le filtre par sa poignée. Tournez-le vers la droite ou vers la gauche. Vous pouvez ensuite extraire le filtre.

Mise en place du filtre

Placez le filtre et sa poignée en position verticale. Tournez-la vers la droite ou vers la gauche jusqu'à ce qu'il s'enclenche.

Dégivrage

Votre appareil est à dégivrage automatique.

Nettoyage

Avant de procéder au nettoyage, arrêter impérativement l'appareil. Pour cela, débrancher la prise de l'appareil ou mettre hors circuit les protections électriques situées en amont.

• Nettoyer l'intérieur ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.
• Utiliser un produit nettoyant pour vitres pour nettoyer les surfaces vitrées et un produit nettoyant pour acier inoxydable, vendu habituellement dans le commerce, pour les surfaces en acier.

Ne pas employer d'appareils de nettoyage à vapeur : risque de dommages matériels et de blessures !

• Éviter que l'eau de nettoyage ne s'infiltre dans les parties électriques et par la grille de ventilation.

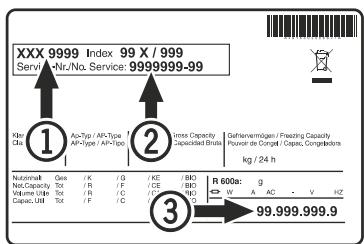

• Ne pas détériorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.

Pannes éventuelles

F1 s'affiche. - Il s'agit d'un défaut de l'appareil. Contacter le S.A.V.

Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles.

L'appareil ne fonctionne pas : - L'appareil est-il en position marche ? - La prise de courant est-elle bien enfoncée ? - Le fusible de la prise est-il en bon état ? - Le groupe compresseur ne démarre pas mais une valeur est indiquée sur l'affichage de température lors du branchement de la prise. - Le mode de présentation est activé. Désactiver le mode de présentation selon les instructions du chapitre "Fonctions supplémentaires - Mode de présentation".

L'appareil est trop bruyant :

- L'appareil est peut-être mal calé. - Les meubles ou les objets se trouvant à proximité sont peut-être soumis aux vibrations du groupe compresseur. Sachez que les bruits dus à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.

• La température n'est pas assez BASSE :
• Le réglage de la température est-il correct
• Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
• La ventilation est-elle correctement assurée ?
• L'appareil a-t-il été installé trop près d'une source de chaleur ?

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter votre S.A.V. le plus proche en lui indiquant la désignation ①, le numéro S.A.V. ② et le numéro de l'appareil ③ figurant sur .

L'emplacement de figure dans le chapitre Description de l'appareil.

Inversion du sens d'ouverture de la porte

L'i ne peut être effectuée que par un personnel spécialisé.

Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.

1. Ouvrir la porte sur environ 90 degrés.
2. Sortir la vis du support et la visser dans le pivot de 3 à 4 tours.

Attention

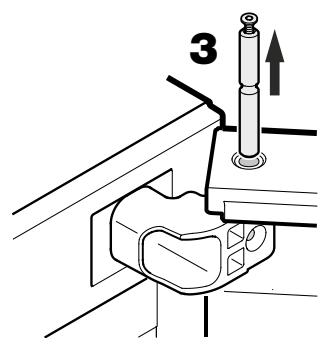

Elle doit être enlevée par une personne. 3. Retirer le pivot.

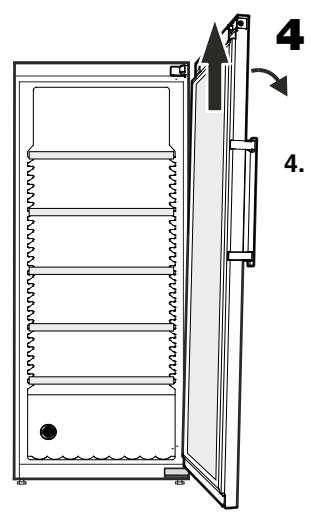

1. Incliner légèrement la porte sur le côté et la soulever.

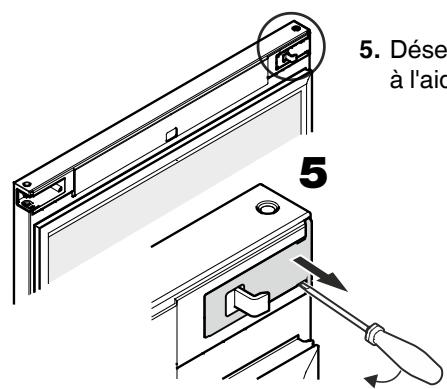

1. Désencliper et retirer le cache à l'aide d'un petit tournevis.

1. Enclencher le cache.

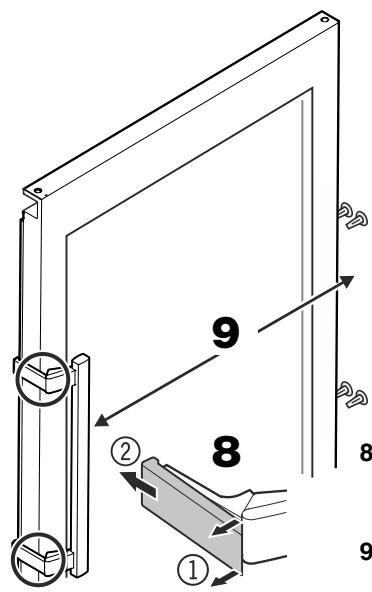

1. Déclipser les plaques de pression à l'avant ① et les tirer vers l'arrière ②.

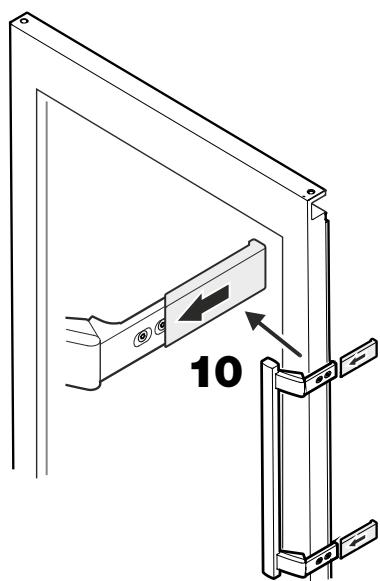

2. Poser la poignée et les caches sur le côté opposé.

1. Remettre en place les plaques de pression jusqu'à ce qu'elles s'enclenchent.

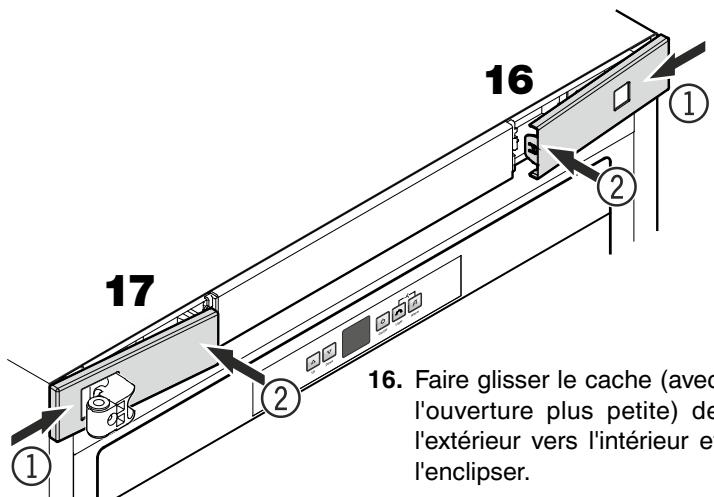

1. Faire passer le cache avec l'ouverture la plus grande sur le support, le glisser de l'extérieur vers l'intérieur et l'enclipser.

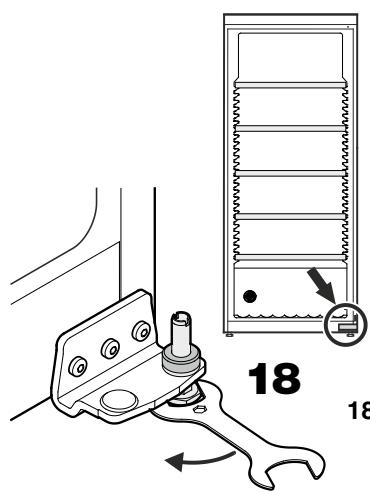

1. Desserrer le pied réglable avec la clé fournie.

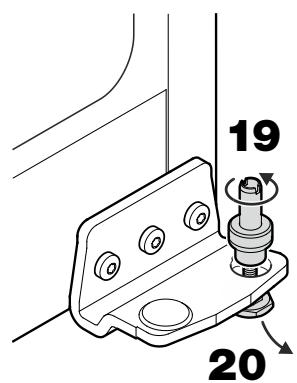

1. Tirer le pivot vers le haut et le dévisser du pied régable.
2. Retirer le pied réglable par le bas.

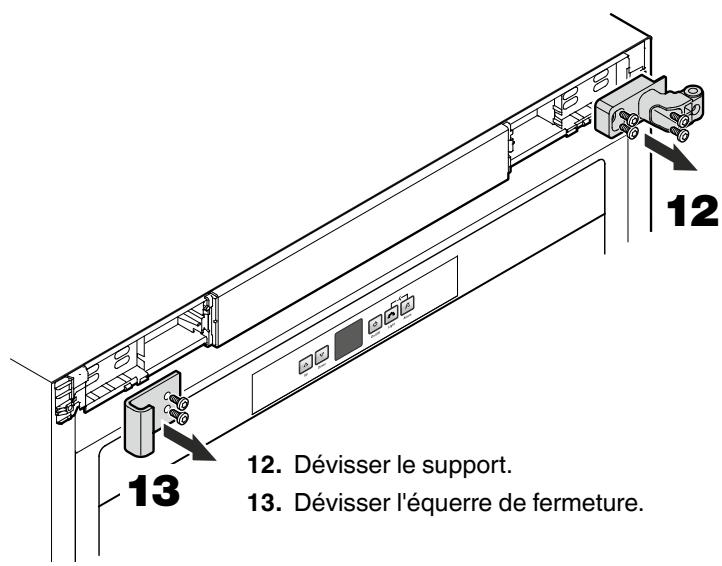

1. Dévisser le support.
2. ncer sur le côté opposé.

23. Retirer et tourner le cache pour le positionner sur le côté opposé.

27. Positionner la porte sur le pivot et l'amener vers le support en haut.

Attention

La porte doit être tenue par une personne.

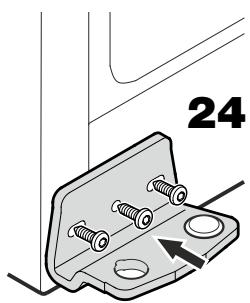

24. Visser le support.

28. Mettre en place le pivot.

25. Mettre en place le pied réglable par en dessous et visser le pivot.

Vue frontale du support supérieur

29. Insérer le pivot jusqu'à ce que l'encoche du pivot soit alignée avec l'orifice du support.

26. Insérer entièrement le pivot dans le support et visser à la main le pied réglable.

30. Sortir la vis du pivot et la visser dans l'orifice du support.

1. Placer l'appareil à son emplacement dans sa position définitive. Dévisser le pied réglable du support inférieur jusqu'à ce qu'il repose au sol, puis le dévisser encore d'un tour.

Régler l'inclinaison latérale de la porte

Si la porte est penchée, régler l'inclinaison.

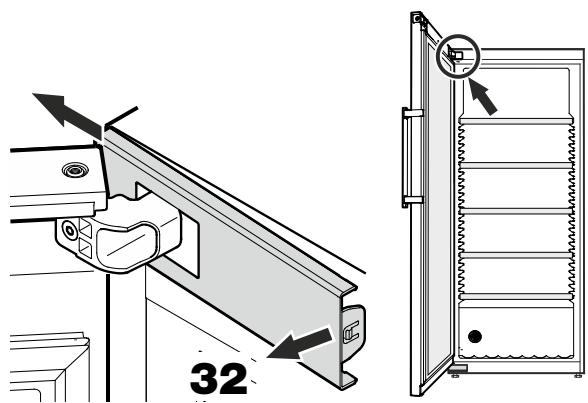

1. Déclipser le cache à l'intérieur et le glisser vers l'extérieur.

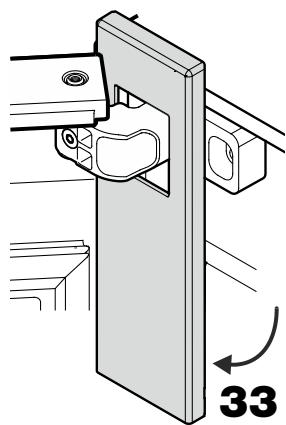

1. Faire pivoter le cache vers le bas.

Vue frontale du support supérieur.

1. Desserrer les vis et déplacer le support vers la droite ou la gauche.

Serrer les vis à fond.

Remonter le cache en suivant la procédure dans l'ordre inverse.

Fermer la porte et vérifier si elle est alignée avec les parois latérales de l'appareil.

Serrure de sécurité

La serrure de la porte de l'appareil est équipée d'un mécanisme de sécurité.

Fermer l'appareil à clé.

• Insérer la clé en suivant la direction indiquée.
• Tourner la clé à 180°.

Pour ouvrir de nouveau l'appareil, procéder aux étapes dans le même ordre.

Arrêt prolongé

Lorsque l'appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en amont. Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.

Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 2004/108/CE et 2006/95/CE.
