Type de produit	Projecteur de scène Pinspot
Marque	SKYTRONIC
Modèle	PINSPOT PAR 36 151.673
Alimentation	230V / 50Hz
Consommation électrique	30 W
Type de lampe	Halogène 6V 30W PAR 36
Dimensions (L x l x H)	150 x 120 x 115 mm
Poids	1 kg
Utilisation	Intérieur uniquement
Fixation	Support de montage avec trou de 10 mm, câble de sécurité obligatoire
Distance de sécurité	Au moins 50 cm des matériaux inflammables
Indice de protection	Non spécifié (usage intérieur)
Fonctions principales	Éclairage ponctuel halogène, faisceau intense orientable
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas ouvrir
Sécurité	Ne pas regarder la lampe ; installation par un professionnel ; utiliser une prise avec terre ; ne pas ouvrir le boîtier
Pièces détachées	Lampe de rechange 6V 30W PAR 36, fusible (non spécifié)
Réparabilité	Remplacement de lampe par un technicien qualifié ; garantie annulée en cas d'ouverture non autorisée
Informations générales	Notice disponible en PDF ; posez vos questions en ligne

FOIRE AUX QUESTIONS - PINSPOT PAR 36 151.673 SKYTRONIC

Comment remplacer la lampe du PINSPOT PAR 36 ?

Débranchez l'appareil et laissez refroidir la lampe. Retirez la bague de fixation, déconnectez les fils, desserrez les vis de la nouvelle lampe 6V 30W PAR 36, connectez les fils, serrez les vis, insérez la lampe dans le boîtier, puis remettez la bague de fixation.

Quelle est la puissance électrique de cet appareil ?

La consommation est de 30 W sous une tension de 230 V / 50 Hz.

Puis-je utiliser ce projecteur à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais regarder directement la lampe ; placer l'appareil à au moins 50 cm de matériaux inflammables ; utiliser une prise de terre ; ne pas ouvrir le boîtier ; toujours débrancher avant entretien.

Comment installer le projecteur en hauteur ?

Utilisez le support de montage fourni avec un collier approprié sur votre structure. Fixez un câble de sécurité capable de supporter au moins 10 fois le poids de l'appareil. Vissez le câble dans le trou du support et sur la structure.

Que faire si l'appareil ne s'allume plus ?

Vérifiez la connexion secteur et le fusible. Si la lampe est grillée, remplacez-la par une lampe 6V 30W PAR 36. Si le problème persiste, faites appel à un technicien qualifié.

Quel type de lampe utiliser pour le remplacement ?

Utilisez une lampe halogène de type PAR 36 : 6V et 30W.

L'appareil chauffe-t-il beaucoup ?

Oui, la lampe halogène devient très chaude. Ne touchez pas le boîtier pendant le fonctionnement et éloignez tout matériau inflammable d'au moins 50 cm.

Puis-je nettoyer le projecteur avec un produit liquide ?

Non, débranchez l'appareil et utilisez un chiffon sec pour le nettoyage. N'utilisez jamais de liquide.

Où puis-je télécharger la notice complète ?

La notice PDF est disponible gratuitement sur le site notice-facile.com pour le modèle PINSPOT PAR 36 151.673 de SKYTRONIC.

MODE D'EMPLOI PINSPOT PAR 36 151.673 SKYTRONIC

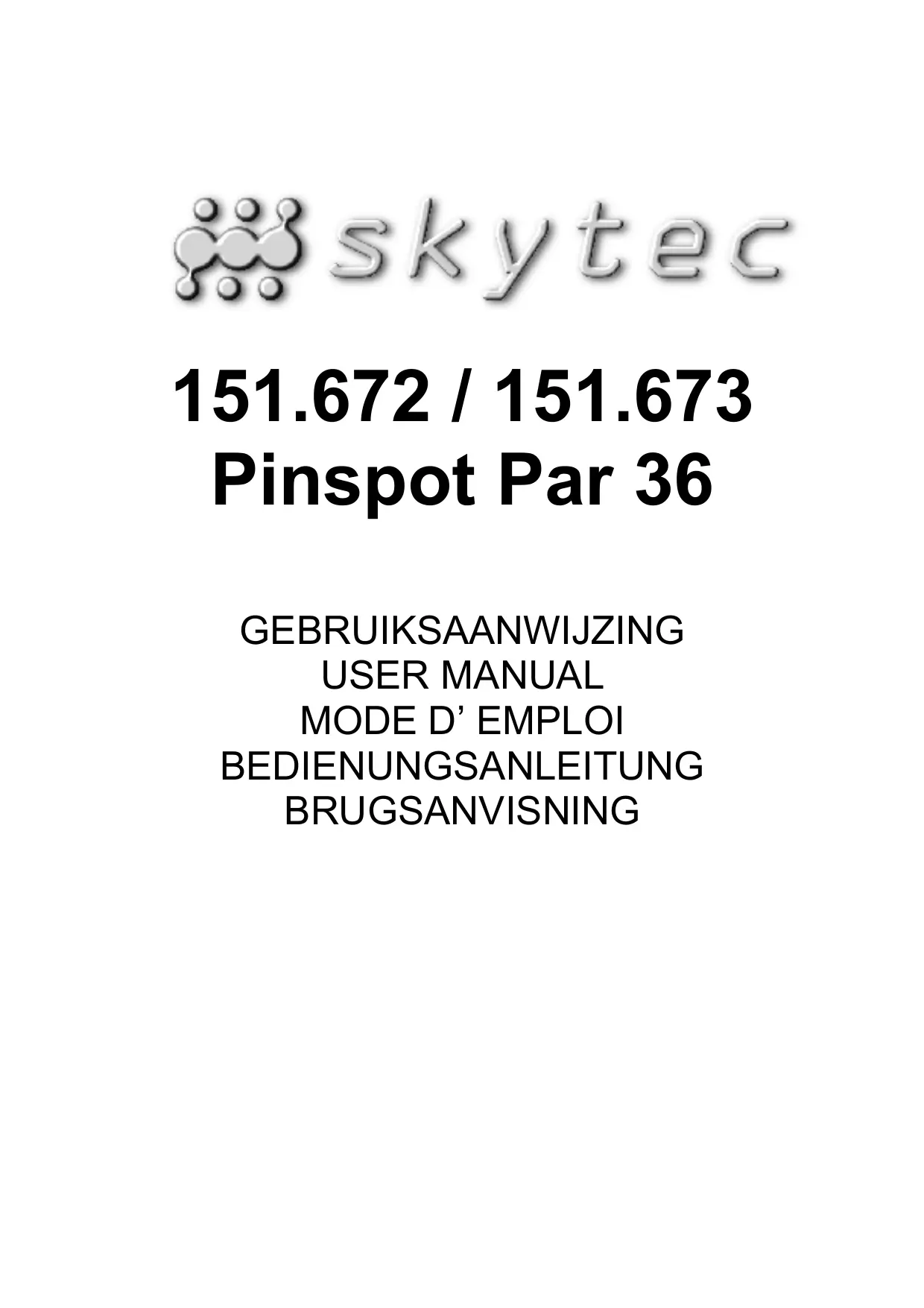

skytec

151.672 / 151.673

Pinspot Par 36

GEBRUIKSAANWIJZING

USER MANUAL

MODE D'EMPLOI

BEDIENUNGSCANLEITUNG

BRUGSANVISNING

GB

Congratulations on the purchase of this SkyTec light effect.

Please read this manual carefully prior to using the unit.

Warning:

• Read the manual prior to using the unit.
• Keep the manual for further reference.
• Keep the packaging so that you can transport the unit in its original packaging in order to avoid damage.
• The SkyTec light effect contains a modern halogen lamp of a high light intensity. Do not look into the lamp. This might damage seriously your eyes.
• During use, these lamps get very hot. Therefore the light effect must be placed at least 50~cm away from inflammable materials such as curtains, books, etc. Make sure that the housing cannot be touched by accident.
• For indoor use only.
• During installation, nobody should stand beneath the mounting area.
• Prior to the first use, have the unit checked by a qualified person.
• The unit contains voltage carrying parts. DO NOT open the light effect.
• Unplug the unit from the mains prior to repairs, maintenance and replacement of the lamp.
• Never plug or unplug the unit with wet hands.
• Disconnect the unit from the mains prior to replacing the fuse.
• If the plug and/or mains lead are damaged, they need to be repaired by a qualified technician.
• If the unit is damaged to an extent that you can see internal parts, do not plug the unit into a mains outlet.
• Repairs and lamp replacement has to be carried out by a qualified technician.
• Only connect this unit to an earthed mains outlet of 230Vac/50Hz .
• Always unplug the unit during a thunderstorm or when it is not in use.
• If the unit has not been used for a longer period of time, condensation can occur inside the housing. Please let the unit reach room temperature prior to use.
• When you unplug the unit from the mains always pull the plug, never the lead.
• In order to prevent dropping of the unit, a safety fastening needs to be installed. This can be a solid chain, a steel cable, etc. which has to be fastened separately from the mounting bracket.
• The supplied bracket is the main fixing and must be used to solidly mount the light effect.
• In order to avoid accidents in public premises, the local legal requirements and safety regulations/warnings must be fulfilled.
• Keep out of the reach of children.

Installing/replacing the lamps

Before replacing the lamp, unplug mains lead and let the lamp cool down. Please follow the lamp manufacturer's notes when installing.

• You need one 6V 30W Par 36 Lamp for installation.
• Please remove the fixation ring by pressing it together.
• If replacing the lamp, remove the old lamp from the pinspot and loosen the wires.
• Loosen the screws on the new 6V 30W Par 36 lamp with an appropriate screwdriver.
• Connect the wires with the lamp using an appropriate screwdriver.
• Tighten the screws.
• Insert the lamp in the housing.
  Fix the lamp with the fixation ring.

Rigging

Mount the Pinspot with the mounting-bracket to your trussing system using an appropriate clamp. The hole in the mounting bracket has a diameter of 10mm .

• For overhead use, always install a safety-rope that can hold at least 10 times the weight of the fixture. You must only use safety-ropes with screw-on carabines. Pull the safety-rope through the hole in the mounting bracket and over the trussing system. Insert the end in the carabine and tighten the fixation screw.
• Adjust the desired inclination-angle via the mounting bracket and fix the bracket screws tightly.
• For Pinspot with plug, Connect the fixture to the mains with the power plug.

Do not attempt to make any repairs yourself. This would invalid your warranty.

Do not make any changes to the unit. This would also invalid your warranty.

The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the warnings contained in this manual.

SkyTronic UK cannot be held responsible for personal injuries caused by a disrespect of the safety

recommendations and warnings. This is also applicable to all damages in whatever form.

Technical specifications:

Power supply: 230V 50Hz

Power consumption: 30W

Weight: 1kg

Dimensions (LxWxH): 150 x 120 x 115mm

Fitting lamp: 6V 30W Par 36
