PINSPOT PAR 36 151.672 - Projecteur LED SKYTRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED (lampe halogène 6V/30W Par 36)
Marque	SKYTRONIC
Modèle	PINSPOT PAR 36 151.672
Dimensions (L x l x H)	150 x 120 x 115 mm
Poids	1 kg
Alimentation	230 V / 50 Hz
Consommation électrique	30 W
Type de lampe	Par 36, 6 V / 30 W
Fonction principale	Éclairage directionnel (pinspot)
Montage	Support orientable avec bride, trou de 10 mm pour fixation
Sécurité	Utilisation intérieure uniquement, distance min. 50 cm des matériaux inflammables, nécessite un câble de sécurité en hauteur
Entretien	Débrancher avant nettoyage ; nettoyer avec un chiffon doux et sec
Remplacement de la lampe	Débrancher, laisser refroidir, dévisser les vis, remplacer par une lampe Par 36 6V/30W
Température ambiante	Laisser revenir à température ambiante après un stockage prolongé (condensation)
Réparabilité	Réparations par un technicien qualifié uniquement ; toute modification annule la garantie
Accessoires inclus	Bride de montage, notice d'utilisation
Garantie	Garantie non applicable en cas d'usage inapproprié ou de non-respect des avertissements

FOIRE AUX QUESTIONS - PINSPOT PAR 36 151.672 SKYTRONIC

Comment remplacer la lampe ?

Débranchez l'appareil et laissez refroidir. Retirez l'anneau de fixation, desserrez les vis, remplacez par une lampe Par 36 6V 30W. Resserrez les vis et remettez l'anneau.

Puis-je utiliser ce projecteur en extérieur ?

Non, ce projecteur est conçu pour une utilisation intérieure uniquement. L'utiliser à l'extérieur expose à des risques d'électrocution ou de dommages.

Comment installer le projecteur au plafond ?

Utilisez la bride de montage fournie et fixez-la à un système de truss ou à un support solide. Pour une installation en hauteur, attachez toujours un câble de sécurité capable de supporter 10 fois le poids de l'appareil.

Quelle est la distance de sécurité par rapport aux objets inflammables ?

Maintenez une distance minimale de 50 cm entre le projecteur et tout matériau inflammable (rideaux, livres, etc.).

Que faire si le projecteur ne s'allume pas ?

Vérifiez la prise secteur et le fusible. Si le fusible est grillé, remplacez-le par un modèle identique. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer le projecteur ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Quel type de fusible utiliser ?

Utilisez un fusible de même type et de même calibre que celui d'origine (non spécifié dans la notice). En cas de doute, consultez un technicien qualifié.

Puis-je utiliser un variateur de lumière (dimmer) ?

La notice ne mentionne pas l'utilisation d'un variateur. Par précaution, n'utilisez pas de dimmer avec ce projecteur, car cela pourrait endommager la lampe ou l'appareil.

Le projecteur chauffe-t-il normalement ?

Oui, la lampe halogène devient très chaude en fonctionnement. Ne touchez pas le boîtier pendant l'utilisation et respectez la distance de sécurité de 50 cm.

Quelle est la garantie ?

La garantie ne s'applique pas en cas de mauvaise utilisation ou de non-respect des avertissements. Toute réparation non autorisée annule la garantie.

MODE D'EMPLOI PINSPOT PAR 36 151.672 SKYTRONIC

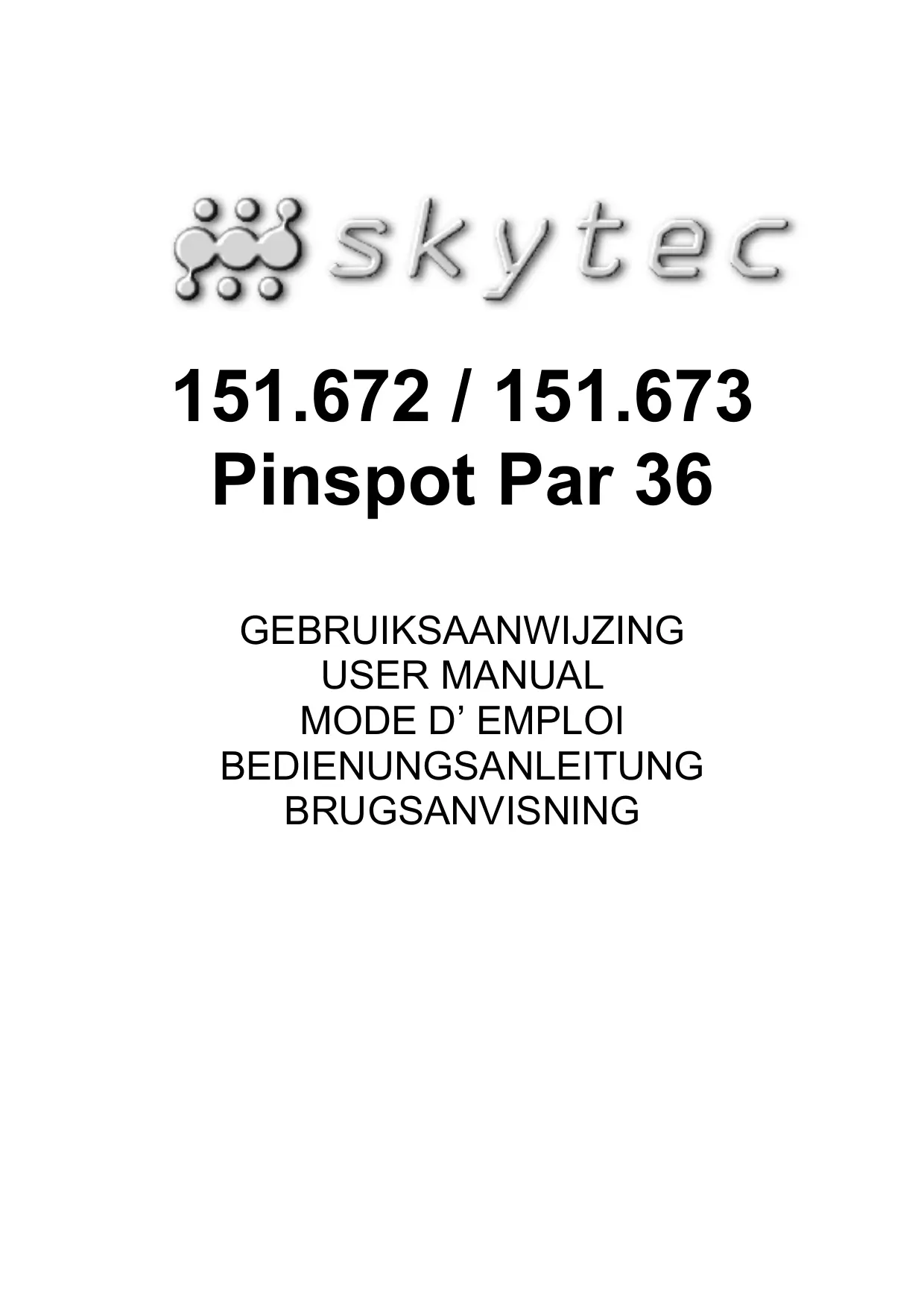

skytec

151.672 / 151.673

Pinspot Par 36

GEBRUIKSAANWIJZING

USER MANUAL

MODE D'EMPLOI

BEDIENUNGSCANLEITUNG

BRUGSANVISNING

GB

Congratulations on the purchase of this SkyTec light effect.

Please read this manual carefully prior to using the unit.

Warning:

• Read the manual prior to using the unit.
• Keep the manual for further reference.
• Keep the packaging so that you can transport the unit in its original packaging in order to avoid damage.
• The SkyTec light effect contains a modern halogen lamp of a high light intensity. Do not look into the lamp. This might damage seriously your eyes.
• During use, these lamps get very hot. Therefore the light effect must be placed at least 50~cm away from inflammable materials such as curtains, books, etc. Make sure that the housing cannot be touched by accident.
• For indoor use only.
• During installation, nobody should stand beneath the mounting area.
  Prior to the first use, have the unit checked by a qualified person.
• The unit contains voltage carrying parts. DO NOT open the light effect.
• Unplug the unit from the mains prior to repairs, maintenance and replacement of the lamp.
• Never plug or unplug the unit with wet hands.
• Disconnect the unit from the mains prior to replacing the fuse.
• If the plug and/or mains lead are damaged, they need to be repaired by a qualified technician.
• If the unit is damaged to an extent that you can see internal parts, do not plug the unit into a mains outlet.
• Repairs and lamp replacement has to be carried out by a qualified technician.
• Only connect this unit to an earthed mains outlet of 230Vac/50Hz .
• Always unplug the unit during a thunderstorm or when it is not in use.
• If the unit has not been used for a longer period of time, condensation can occur inside the housing. Please let the unit reach room temperature prior to use.
• When you unplug the unit from the mains always pull the plug, never the lead.
• In order to prevent dropping of the unit, a safety fastening needs to be installed. This can be a solid chain, a steel cable, etc. which has to be fastened separately from the mounting bracket.
• The supplied bracket is the main fixing and must be used to solidly mount the light effect.
• In order to avoid accidents in public premises, the local legal requirements and safety regulations/warnings must be fulfilled.
• Keep out of the reach of children.

Installing/replacing the lamps

Before replacing the lamp, unplug mains lead and let the lamp cool down. Please follow the lamp manufacturer's notes when installing.

• You need one 6V 30W Par 36 Lamp for installaion.
• Please remove the fixation ring by pressing it together.
• If replacing the lamp, remove the old lamp from the pinspot and loosen the wires.
• Loosen the screws on the new 6V 30W Par 36 lamp with an appropriate screwdriver.
• Connect the wires with the lamp using an appropriate screwdriver.
• Tighten the screws.
• Insert the lamp in the housing.
  Fix the lamp with the fixation ring.

Rigging

Mount the Pinspot with the mounting-bracket to your trussing system using an appropriate clamp. The hole in the mounting bracket has a diameter of 10mm .

• For overhead use, always install a safety-rope that can hold at least 10 times the weight of the fixture. You must only use safety-ropes with screw-on carabines. Pull the safety-rope through the hole in the mounting bracket and over the trussing system. Insert the end in the carabine and tighten the fixation screw.
• Adjust the desired inclination-angle via the mounting bracket and fix the bracket screws tightly.
• For Pinspot with plug, Connect the fixture to the mains with the power plug.

Do not attempt to make any repairs yourself. This would invalid your warranty.

Do not make any changes to the unit. This would also invalid your warranty.

The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the warnings contained in this manual.

SkyTronic UK cannot be held responsible for personal injuries caused by a disrespect of the safety

recommendations and warnings. This is also applicable to all damages in whatever form.

Technical specifications:

Power supply: 230V 50Hz

Power consumption: 30W

Weight: 1kg

Dimensions (LxWxH): 150 x 120 x 115mm

Fitting lamp: 6V 30W Par 36
