VX238H LED - Moniteur ASUS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Moniteur LED
Taille de l'écran	23 pouces
Résolution	1920 x 1080 pixels (Full HD)
Type de dalle	TN (Twisted Nematic)
Temps de réponse	1 ms
Luminosité	250 cd/m²
Contraste	1000:1 (statique)
Angles de vision	170° horizontal, 160° vertical
Connectivité	HDMI, DVI-D, VGA
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	54.1 x 39.1 x 20.9 cm (avec pied)
Poids	3.6 kg (avec pied)
Fonctions principales	Technologie ASUS Smart Contrast Ratio, mode de faible lumière bleue
Entretien et nettoyage	Utiliser un chiffon doux et sec, ne pas utiliser de produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant pour les pièces spécifiques
Garantie	2 ans
Compatibilités	Compatible avec la plupart des systèmes d'exploitation (Windows, macOS, Linux)

FOIRE AUX QUESTIONS - VX238H LED ASUS

Comment régler la luminosité de l'écran ASUS VX238H ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' sur le moniteur, puis naviguez vers 'Image' et ajustez le niveau de luminosité selon vos préférences.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le moniteur est correctement branché à une prise électrique et à l'ordinateur. Assurez-vous que le câble d'alimentation et le câble vidéo sont bien connectés.

Comment changer la résolution de l'écran ?

Sur votre ordinateur, faites un clic droit sur le bureau, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution recommandée pour le moniteur ASUS VX238H.

Pourquoi l'écran affiche-t-il des couleurs incorrectes ?

Vérifiez les paramètres de couleur dans le menu du moniteur. Vous pouvez également essayer de réinitialiser les paramètres d'image aux valeurs par défaut.

Comment connecter le moniteur à un ordinateur portable ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur portable. Assurez-vous que l'entrée correspondante est sélectionnée sur le moniteur.

Mon moniteur ASUS VX238H fait des bruits étranges, que faire ?

Si vous entendez des bruits étranges, débranchez le moniteur et contactez le service client ASUS, car cela pourrait indiquer un problème matériel.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et sec ou légèrement humidifié avec de l'eau. Évitez d'utiliser des nettoyants agressifs qui pourraient endommager le revêtement de l'écran.

Le moniteur ne détecte pas le signal de l'ordinateur, que faire ?

Vérifiez que le câble vidéo est correctement connecté. Essayez de redémarrer votre ordinateur et de changer de port sur le moniteur si possible.

Comment activer le mode économiseur d'énergie ?

Allez dans le menu du moniteur, sélectionnez 'Économie d'énergie' et activez le mode économiseur d'énergie. Cela réduira la consommation d'énergie lorsque le moniteur n'est pas utilisé.

Y a-t-il des mises à jour de firmware disponibles pour le moniteur ?

Vérifiez le site web d'ASUS pour les mises à jour de firmware. Assurez-vous de suivre les instructions fournies pour mettre à jour votre moniteur.

MODE D'EMPLOI VX238H LED ASUS

Moniteur LCD série VX238

Guide de l'utilisateur

Copyright © 2012 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucune partie de cette publication ne peut etre reproductive, transmise, transcribe, stockee dans un système d'interrrogation ou traduite dans une langue quelconque sousquelque forme et parquelquemoyen que ce soit sans l'autorisation ecrite de ASUSTeK COMPUTER INC. ("ASUS").

La garantie du produit ou service ne sera pas prolongée si : (1) le produit a eté réparé, modifie ou alteré, sauf si les réparations, modifications ou alterations ont été authorisées par écrit par ASUS; ou (2) si le nombre de série du produit a eté effacé ou n'est plus lisible.

ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUEILLE QU'ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, Toute GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTÉURS, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT ETRE TENUS POUR RESPONABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D'UTILISATION, D'INSTALLATION OU DEQUIPEMENT, ARRET D'ACTIVITE ET SIMILAIRE), MEME SI ASUS A ET E AVISEE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAULT OU D'ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT.

LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIS A TITRE D'INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ENDOSSE AUCUNE RESPONSABLITE OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS DES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les noms de produits et raisons sociales qui apparaissent dans le present manuel peuvent ou non est des marques commerciales ou droits d'auteurs enregistrres de leurs sociétés respectives et ne sont utilisés qu'à titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de contrvenance.

Table des matieres

Avertissements iv

Informations de sécurité . V

Soin & Nettoyage vi

Services de reprise VII

1.1 Bienvenu! 1-1
1.2 Contenu de la boite 1-1
1.3 Présentation du moniteur 1-2

1.3.1 Vue de devant 1-2
1.3.2 Vue de derriere 1-4
1.3.3 Fonction QuickFit 1-5

2.1 Assemblage de la base du moniteur 2-1
2.2 Réglage du moniteur 2-1
2.3 Branchement des cables 2-2
2.4 Mise sous tension du moniteur 2-2
3.1 Menu OSD (affichage à l'écran) 3-1

3.1.1 Reconfiguration 3-1
3.1.2 Présentation des fonctions OSD 3-1

3.2 Récapitulatif des specifications 3-4

3.3 Guide de dépannage (FAQ) 3-10
3.4 Modes de fonctionnement supportés 3-11

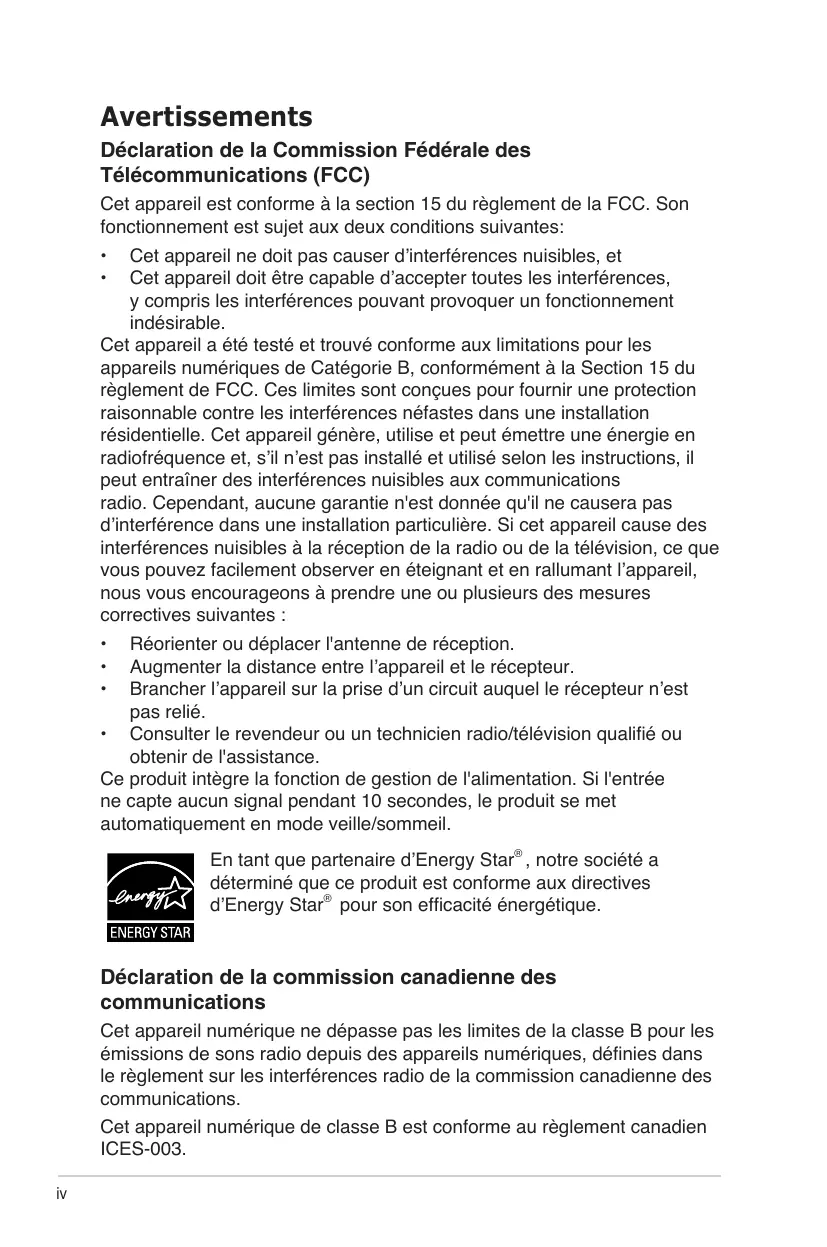

Avertissements

Déclaration de la Commission Fédérale des Télécommunications (FCC)

Cet apparéil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes:

• Cet apparéil ne doit pas causeur d'interférences nuisibles, et
• Cét appeareil doit être capable d'accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable.

Cet apparéil a été testé et trouvé conforme aux limitations pour les apparèils numériques de Catégorie B, conformément à la Section 15 du règlement de FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet apparéil génére, utilise et peut émettre une energia en radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une installation particulière. Si cet apparéil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l' apparéil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l'antenne de réception.
  Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur la prise d'un circuit auquel le récepteur n'est pas relié.
• Consulter le revendeur ou un technicien radio/television qualifié ou obtenir de l'assistance

Ce produit intègre la fonction de gestion de l'alimentation. Si l'entrée ne capte aucun signal pendant 10 secondes, le produit se met automatiquement en mode veille/sommeil.

ENERGY STAR

En tant que partenaire d'Energy Star®, notre société a déterminé que ce produit est conforme aux directives d'Energy Star pour son efficacité énergétique.

Déclaration de la commission canadienne des communications

Cet apparéil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des apparèils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications.

Cet apparéil numérique de classe B est conforme au règlement canadien ICES-003.

Informations de sécurité

• Avant d'installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte.
  Pour réduire le risque d'incendie ou de chocoléctrique, n'exposez jamais le monitér à la pluie ou à l'humidité.
• N'essayez jamais d'ouvoir le boîtier du moniteur. Les haute tensions dangereuses à l'intérieur du moniteur peuvent entraîner de graves blessures corporelles.
• Si l'alimentation électrique est coupée, n'essayez pas de la réparer vous-même. Contactez un technicien de réparation qualifié ou un revendeur.
• Avant d'utiliser le produit, assurez-vous que tous les cables sont bien connectés et que les câbles électriques ne sont pas endommages. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.
• Les fentes et les ouvertures à l'arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Nebloquez pas ces fentes. Ne placez jamais ce produit à proximate ou au-dessus d'un radiateur ou d'un chauffage à moins d'une ventilation appropriée.
• Le monitateur ne doit être utilisé qu'avez le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr(e) du type d'alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local.
• Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.
• Ne surchargez pas les barrettes de branchements et les rallonges électriques. Une surcharge peut poser un risque d'incendie et/ou d'électrocution.
• Evitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.
• Débranchez l'appareil pendant un orage ou s'il ne va pas été utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.
• N'insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier du monitér.
  Pour assurer un fonctionnement satisfaisant, n'utilise le monitateur qu'avc des ordinateurs listed UL qui possedent des receptacles configurés appropriés marqués entre 100-240 V ca.
• Si vous rencontres des problèmes techniques avec le monitour, contactez un technicien de réparation qualifié ou votre revendeur.

Soin & Nettoyage

• Avant de soulever ou de déplacer votre moniteur, il est préférible de débrancher les cables et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d'alimentation.
• Nettoyage. Éteignez votre moniteur et débranchez le cordon d'alimentation. Nettoyez la surface du moniteur à l'aide d'un chiffon sans peluche et non abrasif. Les tâches coriaces peuvent être éliminées à l'aide d'un chiffon humidifié d'un produit de nettoyage doux.
• Evitez d'utiliser un produit de nettoyage contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévue pour les écran LCD. N'aspergez jamais de nettoyant directement sur l'écran car il pourrait gouter dans le moniteur et entraîner un choc électrique.

Les symptômes suivants sont normaux avec le monitateur :

L'écran peut vaciller pendant l'utilisation initiale en raison de la nature de la lumière fluorescente. Eteignez le commutateur d'alimentation et rallumez-le pour vous assurer que le vacillement disparait.
- Vous pouvez observer une luminosité inégale sur l'écran en fonction du modèle de bureau que vous utiliserez.
- Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran récapérisera lentement ou vous pouvez éteindre le commutateur d'alimentation pendant des heures.
Lorsque l'écran devient noir ou clignote, ou qu'il ne s'allume plus, contactez votre revendeur ou un centre de réparation pour replacer les pièces défectueuses. Ne réparez pas l'écran vous-même!

Conventions utilisées dans ce guide

AVERTISSEMENT : Informations pour éviter de vous blesser en essayant de terminer un travail.

AVERTISSEMENT : Informations pour éviter d'endommager les composants en essayant de terminer un travail.

IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche.

NOTE : Astuces et informations supplémentaires pour aider à terminer un tâche.

Où trouver plus d'informations

Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.

1. Sites Web d'ASUS

Les sites Web internationaux d'ASUS fournissant des informations mises à jour sur les produits matériels et logiciels d'ASUS. Rétérez-vous à http://www.asus.com

2. Documentation optionnelle

L'emballage de votre produit peut inclure de la documentation ajoutée par votre revendeur. Ces documents ne font pas partie de l'emballage standard.

Services de reprise

Les programmes de recyclage et de reprise d'ASUS viennent de notre engagement envers les normes les plus élevées pour protégger notre environnement. Nous croyons qu'il est important de fournir à nos clients des solutions qui leur permettent de recycler de manière responsable nos produits, nos batteries et les autres composants, ainsi que les matériaux d'emballage.

Veuillez visitor le http://csr.asus.com/english/Takeback.htm pour plus de détails sur le programme de recyclage de votre région.

1.1 Bienvenu!

Merci d'avoir acheté ce moniteur LCD ASUS®!

Le dernier moniteur à écran LCD large d'ASUS offre un affichage plus net, plus large et plus lumineux, en plus de toute une gamme de fonctions qui améliorent votre séance de visionnage.

Avec ces fonctions apportées par le moniteur, vous pouvez profiter du comfort et vous régaler d'une expérience visuelle!

1.2 Contenu de la boîte

Vérifiez que tous les éléments suivants sont présents dans la boîte :

Moniteur LCD
√ 1x adaptateur
√ 1 x cordon d'alimentation
√ 1x cable VGA
1 x cable DVI-HDMI (disponible pour le modele VX238H)
1 x cable DVI (disponible pour les modèles VX238T et VX238N)
√ 1 x cable audio (disponible pour les modèles VX238H/T/S)
1 x guide de démarrage rapide
1 x carte de garantie

Si l'un des éléments ci-dessous est endommagé ou manquant, contactez immidiatement votre revendeur.

1.3 Présentation du moniteur

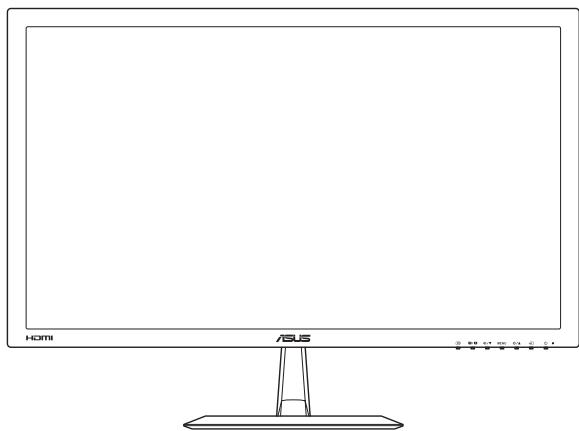

1.3.1 Vue de devant

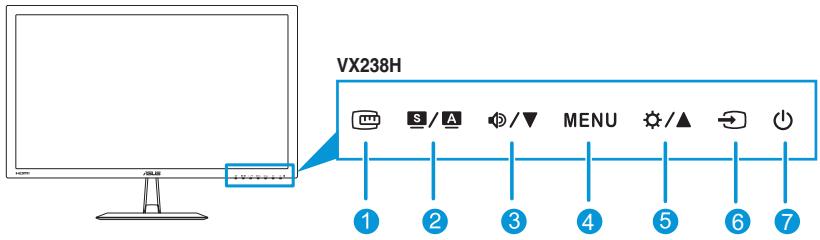

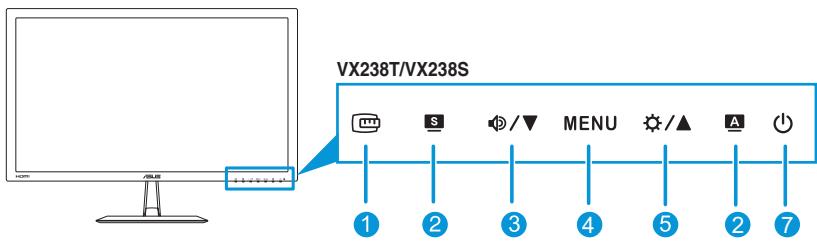

1. Bouton :

Active la fonction QuickFit. (Veuillez consulter la section 1.3.3 Fonction QuickFit.)

2. S/A,S,A Bouton:

• Sélectionne un mode préréglé désiré. (S/A, S)
• Quittez le menu OSD ou returnez au menu précédent quand le menu OSD est actif. (S/A, S)
• Ajuste automatiquement l'image à sa position, fréquence et phase optimales, lorsque vous appuyez sur ce bouton pendant 2 à 4 secondes (mode VGA seulement). (S/A, A)

3. / , / Bouton:

Baisse les valeurs ou déplace la seLECTION vers la gauche/bas.
- Touche de raccourci Volume (Φ/▼)
- Touche de raccourci Contraste (1/▼)

4. Bouton MENU :

Ouvre le menu OSD.
Utilise l'element du menu OSD selectionné.

5. Bouton:

Augmente les valeurs ou déplace la sélection vers la droite/haut.
- Touche de raccourci Luminosité

6. Bouton de selection de l'entrée

• Sélectionne une source d'entrée disponible.

Appuyez sur (Bouton de sélection de l'entrée) pour afficher les signaux HDMI une fois que vous avez branché le cable HDMI sur le moniteur. (Disponible pour le modele VX238H seulement)

7. Bouton d'alimentation/témoin d'alimentation :

• Appuyez sur ce bouton pour allumer/éteindre le moniteur.
• Les couleurs du tímoin d'alimentation sont indiquées dans le tableau ci-dessous.

État	Description
Blanc	ALLUMÉ
Orange	Mode Veille
OTEINT	OTEINT

1.3.2 Vue de derrière

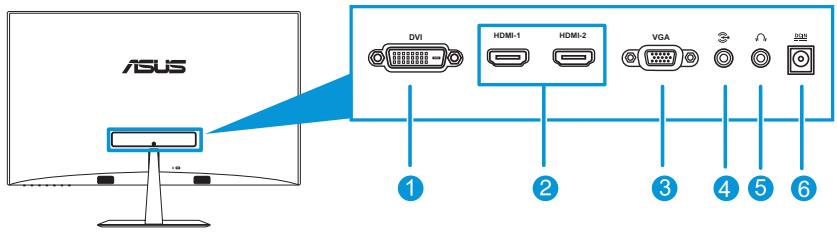

1. Port DVI (disponible pour les modèles VX238T et VX238N) : Ce port à 24 broches est utilisé pour connecter le signal numérique DVI-D du PC.
2. Port HDMI (disponible pour le modele VX238H) : Ce port est utilisé pour connecter un apparéil HDMI.
3. Port VGA: Ce port à 15 broches est utilisé pour la connexion VGA du PC.
4. Port d'entrée audio : Ce port est utilisé pour connecter la source audio du PC avec le cable audio fourni.
5. Prise d'écouteur (disponible pour le modele VX238H seulement): Ce port permet de brancher un écouteur.
6. Port d'alimentation C.C.: Ce port permet de brancher l'adaptateur.

1.3.3 Fonction QuickFit

La fonction QuickFit permet aux utilisateurs d'avoir un aperçu du document ou de la photo directement à l'écran sans avoir à imprimer de copies de test.

Pour activer la fonction QuickFit, appuyez plusieurs fois sur la touche de raccourci QuickFit pour modifier les tailles de modèle.

Grille d'alignment

Lettre

Photo 4x6,3x5,2x2

Photo 8x10,5x7

Lorsque la fonction QuickFit est activée, appuyez sur les boutons de contrôle du panneau avant pour faire des modifications. Le menu OSD de la fonction QuickFit qui s'affiche dans le coin inférieur droit de l'écran guide l'utilisateur dans ses sélections.

2.1 Assemblage de la base du moniteur

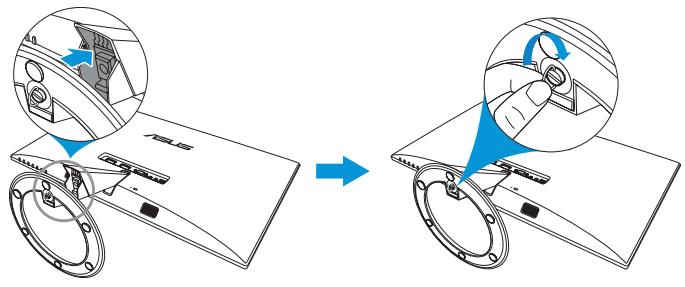

Pour assembler la base du moniteur :

1. Posez doucement le moniteur face vers le bas sur une table.
2. Attachez la base au bras et utilisez les vis pour la fixer. Vous pouvez facilement serrer les vis à la main.
3. Ajustez le moniteur pour que l'angle soit comfortable.

Nous vous conseillons de couvir la surface de la table avec un chiffon deux pour éviter d'endommager le moniteur.

2.2 Réglage du moniteur

• Pour une vision optimale, il est recommendé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit comfortable.
• Tenez le support pour empêcher le moniteur de tomber quand vous le changez d'angle.
• Vous pouvez ajuster l'angle du moniteur de -5^ à 20^ .

Il est normal que le moniteur tremble légèrement quand vous ajustez l'angle de visualisation.

2.3 Branchement des câbles

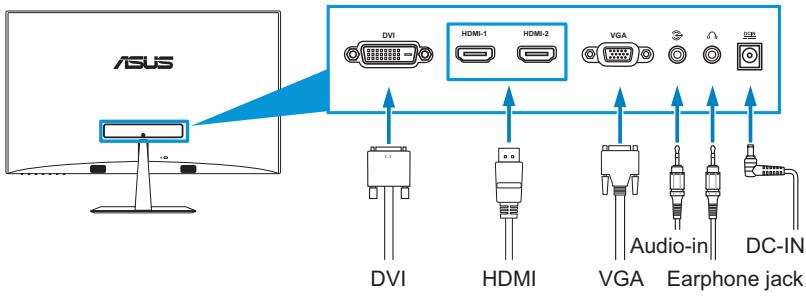

Branchez les câbles conformément aux instructions suivantes :

• Pour brancher le cable audio : branchez une extrémité du cable audio sur le port d'entrée Audio du moniteur, puis branchez l'autre extrémité sur le port de sortie audio de l'ordinateur.
  Pour brancher le cordon d'alimentation :

a. Branchez l'adaptateur à l'entrée CC du moniteur.
b. Branchez une extrémité du cordon d'alimentation à l'adaptateur, puis l'autre extrémité à une prise électrique.

Pour brancher le cable VGA/DVI/HDMI :

a. Branchez une extrémité du cable VGA/DVI/HDMI sur le port VGA/ DVI/HDMI du moniteur.
b. Branchez l'autre extrémité du cable VGA/DVI/HDMI sur le port VGA/DVI/HDMI de votre ordinateur.
c. Serrez les deux vis pour bien attacher le connecteur VGA/DVI.

Pour utiliser l'écouteur : branchez la prise de l'écouteur dans la prise écouteurs du moniteur.

Pour les modèle VX238H/T/N, si plusieurs cables de signal video sont connectés, vous pouvez désirir le signal désire en appuyant sur le bouton de selection de l'entrée (pour le modele VX238H) ou sur l'option de Sélection Entrée dans le menu OSD.

2.4 Mise sous tension du moniteur

Appuyez sur le bouton d'alimentation . Voir pages 1-2 pour l'emplacement du bouton d'alimentation. Le tímoin d'alimentation s'allume en blanc pour indiquer que le moniteur est allumé.

3.1 Menu OSD (affichage à l'écran)

3.1.1 Reconfiguration

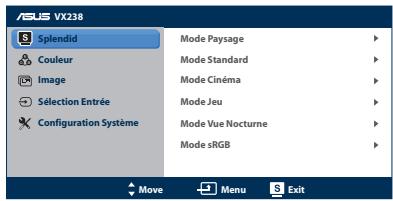

1. Appuyez sur le bouton MENU pour ouvrir le menu OSD.
2. Appuyez sur 電 /電 et 電 /電 pour naviguer parmi les fonctions. Mettez en surbrillance et activez la fonction souhaitée en appuyant sur le menu MENU. Si la fonction

sLECTIONnée possède un sous-menu, appuyez de nouveau sur Ⓞ/▼ et Ⓞ/▲ pour naviguer dans les fonctions du sous-menu. Mettez en surbrillance et activez la fonction désirée du sous-menu en appuyant sur le menu MENU.

1. Appuyez sur / et / pour changer le réglage de la fonction sélectionnée.
2. Appuyez sur le bouton S pour quitter le menu OSD. Répétez les étapes 2 et 3 pour régler une autre fonction.

3.1.2 Présentation des fonctions OSD

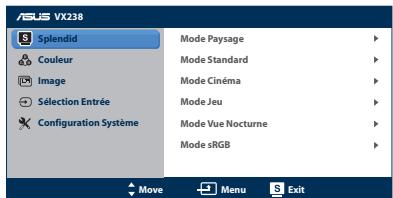

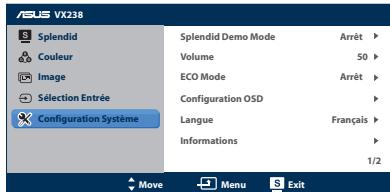

1. Splendid

Cette fonction contient six sous-fonctions que vous pouvez selectionner en fonction de votre préférence. Chaque mode possède l'option Réinitialiser, pour vous permettre de garder votre réglage ou de returner au mode prédéfiNI.

Mode Paysage: le meilleurchoix pour prenredes photos de paysage,avec la fonction d'amélioration videoe SPLENDIDTM.
Mode Standard : le meilleurchoix pour éditer les documents avec la fonction d'amélioration video SPLENDID™.
Mode Cinéma : le meilleur可以选择 pour les films avec la fonction d'amélioration video SPLENDID™.
Mode Jeu: Le meilleur可以选择 pour jouer à des yeux avec la fonction d'amélioration video SPLENDID™.
Mode Vue Nocturne: le meilleurCHOix pour les yeux ou les films dans des endroits sombres avec la fonction d'amélioration videoe SPLENDIDTM.
Mode sRGB: LeILAeurchoix pour regarder des photos et des graphiques sur I'ordinateur.

2. Couleur

Vous pouvez modifier la luminosité, le contraste, la saturation, la température couleur, et la teinte de peu à partir de ce menu.

Luminosite: La plage de réglage est de 0 à 100. /▲ est aussi un bouton de raccourci pour activer cette fo

• Contraste : la plage de réglage est de 0 à 100.
  Saturation : la plage de réglage est de 0 à 100.
• Température Couleur : contient quatre modes de couleurs, notamment Froid, Normal, Chaud, et mode utilisateur.
  Teinte de peau : contient trois modes de couleur, notamment Rouge, Naturel et Jaune.
• Smart View: procure la meilleure qualité d'affichage sous un grand angle de vision.

En Mode Utilisateur, les couleurs R (Rouge), V (Vert) et B (Bleu) peuvent être régées par l'utilisateur; la plage de réglage est de 0 à 100.

3. Image

Vou puez régler la netteté, le trace free, le contrôle de l'aspect, la ASCR, la position (VGA seulement) et la Focus (VGA seulement) à partir de ce menu.

• Nettété : la plage de réglage est de 0 à 100.
  Trace Free: modifie le temps de réponse du moniteur (seulement disponible pour le modele VX238H)
• Contrôle de l'aspect : ajusté le rapport d'aspect sur “Plein écran”, “4:3”, “1:1”, ou “Surbalayage” (seulement pour l'entrée HDMI).
• ASCR : marche/arrêt la fonction ASCR (Rapport de contraste intelligent ASUS).
• Position : pour changer la position horizontale (Position H) et la position verticale (Position V) de l'image. La plage de réglage est de 0 à 100 (seulement disponible pour l'entrée VGA).

Focus : réduit les interférences de ligne horizontale et les interférences de ligne verticale en ajustant la Phase et l'Horloge séparément. La plage de réglage est de 0 à100.

La Phase permet de changer la phase du signal d'horloge pixel. Un réglage incorrect résultat en des interférences horizontales sur l'écran.
L'Horloge (fréquence des pixels) permet de contrôler le nombre de pixels balayés à chaque balayage horizontal. Si le réglage de la fréquence est incorrect, des lignes verticales s'affichent sur l'écran et l'image ne sera plus proportionnelle.

4. Sélection Entrée

Dans ce menu, vous pouvez sélectionner la source d'entrée désirée : VGA, DVI ou HDMI.

• DVI: Disponible pour les modèles VX238T et VX238N seulement.
  HDMI: Disponible pour le modele VX238H seulement.

5. Configuration Systeme

Pour régler le système.

Splendid Demo Mode : fractionne l'écran en deux pour la comparaison du mode Splendid.
Volume:ajustele nivau du volume de I'ecouteur.La plage de réglage est de 0 à100.
- ECO Mode : active le mode écologique pour réduire la consommation. (Quelques niveaux de gris ne peuvent plus être distingués en mode ECO. La luminosité est inférieure lorsque le réglage du Rapport de contraste est à 100.)
- Configuration OSD : ajuster la position horizontale (Position-H), la position verticale (Position-V), le délambda du menu OSD, la fonction DDD/CI et la transparence du menu OSD.
- Langue : sélectionne la langue du menu OSD. Les options sont : Anglais, Français, Allemand, Espagnol, Italien, Hollandais, Russe, Chinois traditionnel, Chinois simplifié et Japonais.
- Informations : affiche les détails relatifs au port d'entrée, la résolution, la fréquence horizontale, la fréquence verticale et le numéro de modèle du moniteur.
- Tout réinit.: Réglez sur "Oui" pour restaurer tous les réglages aux valeurs d'usine par défaut.

3.2 Récapitulatif des specifications

3.2.1 VX238H

Type d'écran	TFT LCD
Taille du panneau	Écran large (16:9) de 23" (58,4 cm)
Résolution max.	1920 x 1080
Luminosité (Typ.)	250 cd/m2
Rapport de contraste (Typ.)	1000:1
Rapport de contraste (Max.)	80,000,000:1 (avec DCR)
Angle de vision (H/V) CR>10	170° / 160°
Couleurs de l'écran	16,7 M
Temps de réponse	1 ms
SPLENDIDTMAmélioration videoo	Oui
SPLENDIDTMsélection	6 modes video préréglés (avec touche de raccourci)
Réglage auto	Oui (avec touche de raccourci)
Sélection de la température des couleurs	4 températures de couleur
Sélection de la teinte de peau	3 teintes de peau
Entrée numérique	HDMI v1.3 (x2)
Entrée analogique	D-Sub
Port d'entrée audio	Mini-prise 3,5 mm
Prise Écouteurs	Oui (seulement pour le port HDMI)
Couleurs	Noir
Haut-parleur (interne)	2 x 1,5 W
Témoin DEL d'alimentation	Blanc (Allumé) / Orange (Veille)
Inclinaison	-5° ~ +20°
Tension de voltage	100~240 Vac, 50/60 Hz, (Adaptateur ac : DELTA ELECTRONICS, INC. / ADP-40PH AB)
Consommation électrique	Allumé : < 34 W, Veille : < 0,5 W, Éteint : < 0,5 W
Température (fonctionnement)	0 ~ 40°C
Température (non utilisé)	-20 ~ 60°C
Dimensions (L x H x P)	548,2 x 402,7 x 210,0 mm (monitour) 600,0 x 488,0 x 125,0 mm (emballage)
Poids (approx.)	2,6 ± 1,0 kg (net), 4,1 ± 1,0 kg (brut)
Multi-lingues	21 langues (Anglais, Français, Allemand, Espagnol, Italien, Hollandais, Russe, Polonais, Tchèque, Croatia, Hongrois, Roumain, Portugais, Turc, Chinois traditionnel, Chinois simplifié, Japonais, Coréen, perse, Thailandais, Indonésien)
Accessoires	Adaptateur, cordon d'alimentation, cable VGA, cable DVI-HDMI, cable audio, guide de démarrage rapide, carte de garantie
Approbations réglementaires	UL/cUL, CB, CE, FCC, CCC, BSMI, Gost-R, c-Tick, VCCI, Windows Vista et 7 WHWL, EuP, RoHS, WEEE, EPEAT, HDMI, Energy Star® 5.1, China Energy Label

*Spécifications modifiables sans préavis.

3.2.2 VX238T

Type d'écran	TFT LCD
Taille du panneau	Écran large (16:9) de 23" (58,4 cm)
Résolution max.	1920 x 1080
Luminosité (Typ.)	250 cd/m2
Rapport de contraste (Typ.)	1000:1
Rapport de contraste (Max.)	80,000,000:1 (avec DCR)
Angle de vision (H/V) CR>10	170° / 160°
Couleurs de l'écran	16,7 M
Temps de réponse	5 ms
SPLENDIDTMAmélioration video	Oui
SPLENDIDTMsélection	6 modes video préréglés (avec touche de raccourci)
Réglage auto	Oui (avec touche de raccourci)
Sélection de la température des couleurs	4 températures de couleur
Sélection de la teinte de peu	3 teintes de peu
Entrée numérique	DVI avec HDCP
Entrée analogique	D-Sub
Port d'entrée audio	Mini-prise 3,5 mm
Prise Écouteurs	Non
Couleurs	Noir
Haut-parleur (interne)	2 x 1,5 W
Témoin DEL d'alimentation	Blanc (Allumé) / Orange (Veille)
Inclinaison	-5° ~ +20°
Tension de voltage	100~240 Vac, 50/60 Hz, (Adaptateur ac : DELTA ELECTRONICS, INC. / ADP-40PH AB)
Consummation électrique	Allumé : < 34 W, Veille : < 0,5 W, Éteint : < 0,5 W
Température (fonctionnement)	0 ~ 40°C
Température (non utilisé)	-20 ~ 60°C
Dimensions (L x H x P)	548,2 x 402,7 x 210,0 mm (monitour)600,0 x 488,0 x 125,0 mm (emballage)
Poids (approx.)	2,6 ± 1,0 kg (net), 4,1 ± 1,0 kg (brut)
Multi-langues	21 langues (Anglais, Français, Allemand, Espagnol,Italien, Hollandais, Russe, Polonais, Tchèque,Croat, Hongrois, Roumain, Portugais, Turc, Chinois traditionnel, Chinois simplifié, Japonais, Coréen, perse,Thaillandais, Indonésien)
Accessoires	Adaptateur, cordon d'alimentation, cable VGA, cableDVI, cable audio, guide de démarrage rapide, carte degarantie
Approbations réglementaires	UL/cUL, CB, CE, FCC, CCC, BSMI, Gost-R, c-Tick,VCCI, Windows Vista et 7 WHWL, EuP, RoHS, WEEE,EPEAT, HDMI, Energy Star® 5.1, China Energy Label

*Spécifications modifiables sans préavis.

3.2.3 VX238S

Type d'écran	TFT LCD
Taille du panneau	Écran large (16:9) de 23" (58,4 cm)
Résolution max.	1920 x 1080
Luminosité (Typ.)	250 cd/m2
Rapport de contraste (Typ.)	1000:1; 80000000:1 (avec DCR)
Rapport de contraste (Max.)	80,000,000:1 (avec DCR)
Angle de vision (H/V) CR>10	170° / 160°
Couleurs de l'écran	16,7 M
Temps de réponse	5 ms
SPLENDIDTMAmélioration video	Oui
SPLENDIDTMsélection	6 modes video prérégliés (avec touche de raccourci)
Réglage auto	Oui (avec touche de raccourci)
Sélection de la température des couleurs	4 températures de couleur
Sélection de la teinte de peu	3 teintes de peu
Entrée numérique	Non
Entrée analogue	D-Sub
Port d'entrée audio	Mini-prise 3,5 mm
Prise Écouteurs	Non
Couleurs	Noir
Haut-parleur (interne)	2 x 1,5 W
Témoin DEL d'alimentation	Blanc (Allumé) / Orange (Veille)
Inclinaison	-5° ~ +20°
Tension de voltage	100~240 Vac, 50/60 Hz, (Adaptateur ac : DELTA ELECTRONICS, INC. / ADP-40PH AB)
Consommation électrique	Allumé : <34 W, Veille : <0,5 W, Éteint : <0,5 W
Température (fonctionnement)	0 ~ 40°C
Température (non utilisé)	-20 ~ 60°C
Dimensions (L x H x P)	548,2 x 402,7 x 210,0 mm (monitaur) 600,0 x 488,0 x 125,0 mm (emballage)
Poids (approx.)	2,6 ± 1,0 kg (net), 4,1 ± 1,0 kg (brut)
Multi-langues	21 langues (Anglais, Français, Allemand, Espagnol, Italien, Hollandais, Russe, Polonais, Tchèque, Croatie, Hongrois, Roumain, Portugais, Turc, Chinois traditionalnel, Chinois simplifié, Japonais, Coréen, perse, Thaïlandais, Indonésien)
Accessoires	Adaptateur, cordon d'alimentation, cable VGA, cable audio, guide de démarrage rapide, carte de garantie
Approbations réglementaires	UL/cUL, CB, CE, FCC, CCC, BSMI, Gost-R, c-Tick, VCCI, Windows Vista et 7 WHWL, EuP, RoHS, WEEE, EPEAT, HDMI, Energy Star® 5.1, China Energy Label

*Spécifications modifiables sans préavis.

3.2.4 VX238N

Type d'écran	TFT LCD
Taille du panneau	Écran large (16:9) de 23" (58,4 cm)
Résolution max.	1920 x 1080
Luminosité (Typ.)	250 cd/m2
Rapport de contraste (Typ.)	1000:1; 80000000:1 (avec DCR)
Rapport de contraste (Max.)	80,000,000:1 (avec DCR)
Angle de vision (H/V) CR>10	170° / 160°
Couleurs de l'écran	16,7 M
Temps de réponse	5 ms
SPLENDIDTMAmélioration vidéo	Oui
SPLENDIDTMsélection	6 modes vidéo préréglés (avec touche de raccourci)
Réglage auto	Oui (avec touche de raccourci)
Sélection de la température des couleurs	4 températures de couleur
Sélection de la teinte de peu	3 teintes de peu
Entrée analogique	D-Sub
Couleurs	Noir
Témoin DEL d'alimentation	Blanc (Allumé) / Orange (Veille)
Inclinaison	-5° ~ +20°
Tension de voltage	100~240 Vac, 50/60 Hz, (Adaptateur ac : DELTA ELECTRONICS, INC. / ADP-40PH AB)
Consommation électrique	Allumé : < 34 W, Veille : < 0,5 W, Éteint : < 0,5 W
Température (fonctionnement)	0 ~ 40°C
Température (non utilisé)	-20 ~ 60°C
Dimensions (L x H x P)	548,2 x 402,7 x 210,0 mm (monitér) 600,0 x 488,0 x 125,0 mm (emballage)
Poids (approx.)	2,6 ± 1,0 kg (net), 4,1 ± 1,0 kg (brut)
Multi-langues	21 langues (Anglais, Français, Allemand, Espagnol, Italien, Hollandais, Russe, Polonais, Tchèque, Croatia, Hongrois, Roumain, Portugais, Turc, Chinois traditionnel, Chinois simplifié, Japonais, Coréen, perse, Thailandais, Indonésien)
Accessoires	Adaptateur, cordon d'alimentation, cable VGA, guide de démarrage rapide, carte de garantie
Approbations réglementaires	UL/cUL, CB, CE, FCC, CCC, BSMI, Gost-R, c-Tick, VCCI, Windows Vista et 7 WHWL, EuP, RoHS, WEEE, EPEAT, HDMI, Energy Star® 5.1, China Energy Label

*Spécifications modifiables sans préavis.

3.2.5 VX238D

Type d'écran	TFT LCD
Taille du panneau	Écran large (16:9) de 23" (58,4 cm)
Résolution max.	1920 x 1080
Luminosité (Typ.)	250 cd/m2
Rapport de contraste (Typ.)	1000:1; 80000000:1 (avec DCR)
Rapport de contraste (Max.)	80,000,000:1 (avec DCR)
Angle de vision (H/V) CR>10	170° / 160°
Couleurs de l'écran	16,7 M
Temps de réponse	5 ms
SPLENDIDIT™Amélioration video	Oui
SPLENDIDIT™sélection	6 modes video préréglés (avec touche de raccourci)
Réglage auto	Oui (avec touche de raccourci)
Sélection de la température des couleurs	4 températures de couleur
Sélection de la teinte de peau	3 teintes de peau
Entrée analogue	D-Sub
Couleurs	Noir
Témoin DEL d'alimentation	Blanc (Allumé) / Orange (Veille)
Inclinaison	-5° ~ +20°
Tension de voltage	100~240 Vac, 50/60 Hz, (Adaptateur ac : DELTA ELECTRONICS, INC. / ADP-40PH AB)
Consommation électricque	Allumé : < 34 W, Veille : < 0,5 W, Éteint : < 0,5 W
Température (fonctionnement)	0 ~ 40°C
Température (non utilisé)	-20 ~ 60°C
Dimensions (L x H x P)	548,2 x 402,7 x 210,0 mm (monitér) 600,0 x 488,0 x 125,0 mm (emballage)
Poids (approx.)	2,6 ± 1,0 kg (net), 4,1 ± 1,0 kg (brut)
Multi-langues	21 langues (Anglais, Français, Allemand, Espagnol, Italien, Hollandais, Russe, Polonais, Tchèque, Croatie, Hongrois, Roumain, Portugais, Turc, Chinois traditionalnel, Chinois simplifié, Japonais, Coréen, perse, Thaïlandais, Indonésien)
Accessoires	Adaptateur, cordon d'alimentation, cable VGA, guide de démarrage rapide, carte de garantie
Approbations réglementaires	UL/cUL, CB, CE, FCC, CCC, BSMI, Gost-R, c-Tick, VCCI, Windows Vista et 7 WHWL, EuP, RoHS, WEEE, EPEAT, HDMI, Energy Star® 5.1, China Energy Label

*Specifications modifiables sans prévis.

3.3 Guide de dépannage (FAQ)

Problème	Solution possible
Levoyant DEL d'alimentation n'est pas ALLUMÉ	Appuyez sur le bouton pour vérifier si le monitreur est en mode ALLUMÉ.Vérifie que l'adaptateur et le cordon d'alimentation sont bien branchés au monitueur et à la prise électrique.
Levoyant DEL d'alimentation est de couleur orange et il n'y a aucune image sur l'écran	Vérifie si le monitueur et l'ordinateur sont en mode ALLUMÉ.Assurez-vous que le cable de signal est correctement branché sur le monitueur et sur l'ordinateur.Vérifie le cable de signal et assurez-vous qu'aucune broche n'est tordue Connectez l'ordinateur à un autre monitueur disponible pour vérifier si l'ordinateur marche correctement.
L'image de l'écran est trop claire ou trop foncée	Ajustez les réglages Contraste et Luminosité avec le menu OSD.
L'image n'est pas centré ou elle n'est pas dimensionné correctement	Appuyez sur le bouton S/A ou A pendant deux secondes pour ajuster automatiquement l'image.Ajustez les réglages Position H ou Position V avec le menu OSD.
L'image de l'écran tremble ou un effet de 'vagues' est visible sur l'image	Assurez-vous que le cable de signal est correctement branché sur le monitueur et sur l'ordinateur.Eloignez les appareils électriques susceptibles de causer des interférences.
Les couleurs de l'image de l'écran sont bizarre (le blanc n'apparaît pas blanc)	Vérifie le cable de signal et assurez-vous qu'aucune broche n'est tordue.Effectuez une réinitialisation avec le menu OSD.Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température des couleurs dans le menu OSD.
L'image de l'écran est floue ou difficile à voir	Appuyez sur le bouton S/A ou A pendant deux secondes pour ajuster automatiquement l'image (mode VGA seulement).Ajustez les réglages Phase et Horloge avec le menu OSD.
Aucun son ou le son est très faible	Assurez-vous que le cable audio est correctement branché sur le monitueur.Ajustez le réglage du volume sur votre ordinateur et sur votre monitueur.Assurez-vous que le pilote de la carte de son de votre ordinateur a été correctement installé et activé.

3.4 Modes de fonctionnement supportés

Mode	Résolution	Taux de rafraîchissement	Fréquence horizontalé (KHz)	Fréquence verticale (Hz)	Pixel (MHz)
DOS	720x400 @ 70 Hz	900 x 449	31,469	70,087	28,322
VGA	640x480 @ 60 Hz	800 x 525	31,469	59,940	25,175
	640x480 @ 72 Hz	832 x 520	37,861	72,809	31,500
	640x480 @ 75 Hz	840 x 500	37,500	75,000	31,500
SVGA	800x600 @ 56 Hz	1024 x 625	35,156	56,250	36,000
	800x600 @ 60 Hz	1056 x 628	37,879	60,317	40,000
	800x600 @ 72 Hz	1040 x 666	48,077	72,188	50,000
	800x600 @ 75 Hz	1056 x 625	46,875	75,000	49,500
XGA	1024x768 @ 60 Hz	1344 x 806	48,363	60,004	65,000
	1024x768 @ 70 Hz	1328 x 806	56,476	70,069	75,000
	1024x768 @ 75 Hz	1312 x 800	60,023	75,029	78,750
VESA	1152x864 @ 75 Hz	1600 x 900	67,5	75,000	108,00
SXGA	1280x1024 @ 60 Hz	1688 x 1066	63,981	60,020	108,000
	1280x1024 @ 75 Hz	1688 x 1066	79,976	75,025	135,00
	1280x960 @ 60 Hz	1800 x 1000	60,000	60,000	108,00
WXGA	1280x800 @ 60 Hz	1680 x 831	49,702	59,810	83,500
	1280x720 @ 60 Hz	1650 x 750	45,00	60,000	74,25
	1280x768 @ 60 Hz	1664 x 798	47,776	59,870	79,5
	1360x768 @ 60 Hz	1792 x 795	47,712	60,015	85,500
	1366x768 @ 60 Hz	1792 x 798	47,712	59,790	85,500
WXGA	1440x900 @ 60 Hz	1904 x 934	55,935	59,887	106,500
UXGA	1600x1200 @ 60 Hz	2160 x 1250	75,000	60,000	162,000
WSXGA+	1680x1050 @ 60 Hz	2240 x 1089	65,290	59,954	146,250
WUXGA	1920x1080 @ 60 Hz	2576 x 1120	67,158	59,963	173,000
	1920x1080 @ 60 Hz	2200 x 1125	67,500	60,000	148,500
	1920x1080 @ 60 Hz	2080 x 1111	66,587	59,934	138,500
MAC	640x480 @ 66,66 Hz	864 x 525	35	66,66	30,24
SVGA	832x624 @ 75 Hz	1152 x 667	49,714	74,533	57,27

• Les modes qui ne sont pas listedes dans ce tableau peuvent ne pas etre supportés. Pour une résolution optimale, nous vous conseillons deCHOISIR l'un des modes du tableau ci-dessus.
• Ce monitateur prend en charge les contenus video en HD (480p, 576p, 720p, 1080i/p) des consoles de jeu, des lecteurs de DVD et des autres appareils video domestiques à partir de l'entrée HDMI.
