GBD6388ESC - Réfrigérateur LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Capacité totale	338 litres
Dimensions approximatives	H 1860 mm x L 595 mm x P 650 mm
Poids	70 kg
Classe énergétique	A++
Système de refroidissement	No Frost
Fonctions principales	Réfrigération, congélation, contrôle de la température
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique annuelle	300 kWh
Type de batterie	Non applicable
Entretien et nettoyage	Nettoyage régulier des surfaces et des bacs, dégivrage si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Sécurité	Système de verrouillage de porte, respect des normes de sécurité électrique
Compatibilités	Compatible avec les accessoires LG
Informations générales	Garantie de 2 ans, service client disponible

FOIRE AUX QUESTIONS - GBD6388ESC LG

Comment régler la température de mon LG GBD6388ESC ?

Pour régler la température, utilisez le bouton de réglage de la température sur le panneau de commande. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Mon réfrigérateur ne refroidit pas correctement, que faire ?

Vérifiez si la porte est bien fermée et si le joint est en bon état. Assurez-vous également que le réfrigérateur n'est pas trop chargé et que les évents de circulation d'air ne sont pas obstrués.

Comment nettoyer le filtre à eau du LG GBD6388ESC ?

Pour nettoyer le filtre à eau, retirez-le selon les instructions du manuel de l'utilisateur, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Comment activer le mode économique d'énergie ?

Pour activer le mode économique d'énergie, appuyez sur le bouton 'Eco' sur le panneau de commande. Cela réduira la consommation d'énergie tout en maintenant une performance optimale.

Que faire si mon réfrigérateur fait du bruit ?

Vérifiez que l'appareil est de niveau et que les pieds de support sont bien réglés. Des bruits peuvent également provenir de la circulation du fluide réfrigérant ou de la condensation. Si le bruit persiste, contactez un technicien.

Où se trouve le code d'erreur sur mon LG GBD6388ESC ?

Le code d'erreur s'affiche sur l'écran numérique du panneau de commande. Référez-vous au manuel d'utilisation pour interpréter le code et suivre les recommandations.

Comment effectuer un reset de mon réfrigérateur LG GBD6388ESC ?

Pour effectuer un reset, débranchez le réfrigérateur pendant environ 10 minutes, puis rebranchez-le. Cela peut aider à réinitialiser les paramètres de l'appareil.

Pourquoi de l'eau s'accumule à l'intérieur de mon réfrigérateur ?

Cela peut être dû à un drain obstrué ou à une porte mal fermée. Vérifiez que le drain est propre et que la porte se ferme correctement.

Comment changer l'ampoule du réfrigérateur ?

Pour changer l'ampoule, débranchez l'appareil, puis retirez le couvercle de l'ampoule. Remplacez l'ampoule par une nouvelle ampoule de même type et remettez le couvercle en place.

Le distributeur d'eau ne fonctionne pas, que faire ?

Vérifiez que le réservoir d'eau est plein et que le filtre à eau est propre. Assurez-vous également que le distributeur est correctement verrouillé en place.

MODE D'EMPLOI GBD6388ESC LG

Veuillez lire ce manuel d'utilisation avec attention avant d'utiliser votre apparéil et gardez-le à portée de la main pour futures références.

ENGLISH 1

FRANÇAIS 30

ESPANOL 60

DISPLAY PANEL FUNCTIONS 90

REFRIGERATOR PARTS 91

CIC PHONE NO. 92

Table des Matieres

22 Importantes consignes de sécurité

22 Consignes élémentaires de sécurité

25 Elimination de votre ancien apparil

26 Installation

26 Consignes d'utilisation de l'appareil

26 Classe climatique

26 Installation

26 Demarrage

27 Fonctionnement

27 Identification des pieces

27 Panneau d'affiche pour la commande de température

27 Comment régler la température dans le compartment de réfrigerateur et du congelateur

27 Congélateur Express

28 Fonction vacancies

28 Alarme de la porte

28 Alarme haute température

28 Fermeture

28 Marche/Arrêt

28 Test automatique

28 Compartment concélateur

29 Capacité de congestion maximale

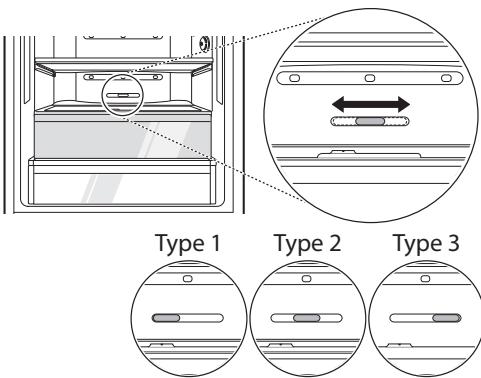

29 Convertisseur de fraîcheur

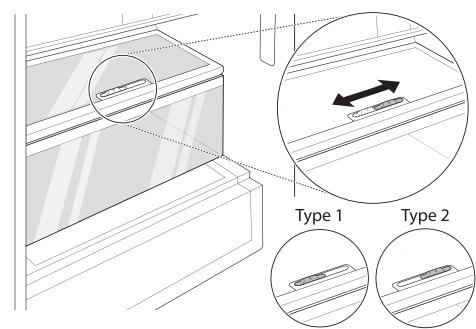

29 Réglage de la fraîcheur

29 Range-bouteilles

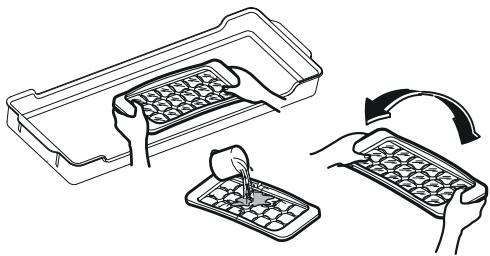

29 Boite a glaçons

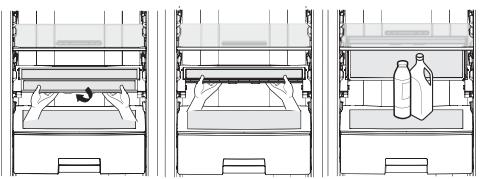

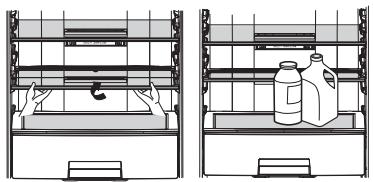

30 Clayette en verre repliable

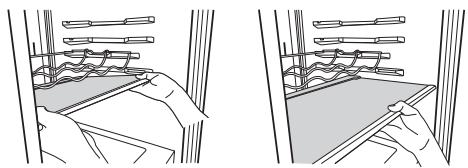

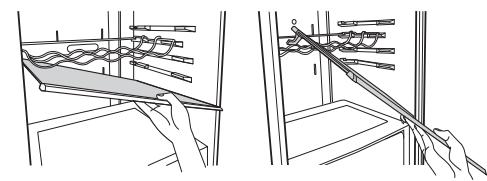

30 Clayette en verre amovible

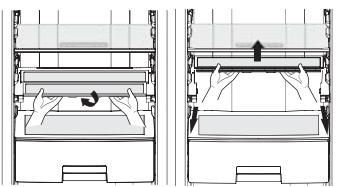

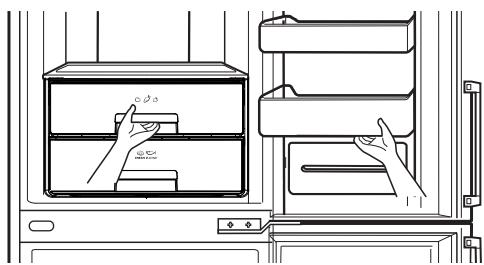

30 Retrait du bac à légumes

31 Distributeur d'eau (Optionnel)

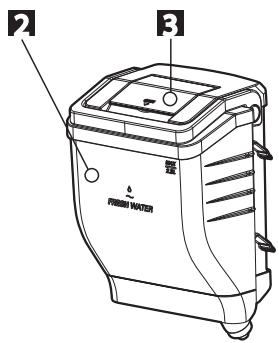

31 Dispositifs

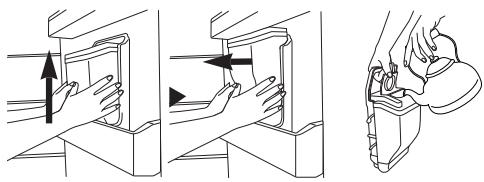

31 Remplir le réservoir d'eau

31 Remplir son verre d'eau

31 Stockage de la nourriture

32 Recommendation pour réaliser des économies d'énergie

32 Coupure d'électricité

32 Si vous déménagez

32 Pipe d'anti-condensation

32 Décongélation

32 Inversement des portes

33 Nettoyage

33 Avant de nettoyer

33 Exterieur

33 Intérieur

33Aprélse nettoyage

33 Plateau de récapuration

33 Distributeur extérieur

33 Reservoir d'eau

33 Capuchon et couvercle du réservoir

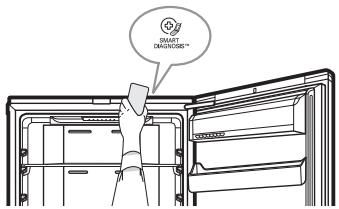

33 Smart Diagnosis™ (Optionnel)

34 Utilisation de la fonction Tag On (Optionnel)

35 Dépannage

Enregistrement

Ce modèle et le numéro de série sont trouvés sur l'arrière de l'unité. Ce numéro est unique à cette unité et n'est disponible pour aucune autre. Vous devriez enregistrer ces informations et les garder avec le guide comme preuve de votre achat. Agrafez le reçu ici.

Date de l'achat:

Vendeur:

Adresse du vendeur:

Telephone du vendeur:

Numéro du modele:

Numéro de série :

Importants consignes de sécurité

Consignes élémentaires de sécurité

Ce guide contient plusieurs messages de sécurité très importants. Lisez-les tous avec attention et voirlez à toutes les respects.

Voici le symbole d'advertissement pour votre sécurité. Il sert de repère des messages de sécurité qui vous renseignent sur les dangers de mort ou de blessure que vous ou autres personnes risquent, ou qui sont susceptibles d'endommager cet apparéil. Tous les messages de sécurité seront précédés de ce symbole d'advertissement pour votre sécurité et de mots qui signalent DANGER, PRUDENCE ou AVERTISSEMENT. Ces mots signifiient:

DANGER

Vous risquez des
blessures mortelles
ou d'être grièvement
blessé si vous ne suivez
pas ces instructions.

AVERTISSEMENT

Vous risque des
blessures mortelles
ou d'être grièvement
blessé si vous ne suivez
pas ces instructions.

PRUDENCE

Indique une situation de risque imminent qui, en cas d'accompilissement, peut aboutir a des blessures secondaires ou moderées, ou simplement endomgar l'appareil.

Tous les messages de sécurité identifieront le risque, vous diront comment diminuer les possibités de blessure et vous expliqueront ce qui peut arriver en cas de non respect des instructions.

AVERTISSEMENT

Avant d'être mis en service, ce réfrigerateur doit être installé conformément aux instructions de ce manuel. Ce réfrigerateur convient à un usage domestique classique, en interieur uniquement.

Ne tirez jamais sur le cordon d'alimentation pour débrancher votre réfrigérateur. Saisissez toujours fermement la prise puis tirez dessus franchement.

Quand vous décollez l'appareil du mur, faites attention à ne pas rouler sur le cordon d'alimentation ou à ne pas l'abîmer.

Ne touchez pas les surfaces froides du congélateur avec des mains humides ou moites lorsque vous réfrigerateur est en marche. La peau risquerait d'y rester collée.

Avant toute opération de nettoyage ou d'entretien, débranchez le cordon d'alimentation. Netouchez jamais l'appareil avec les mains mouillées; vous risqueriez en effet de vous électrocuter ou de vous blesser.

Evitez de comprimer, de plier, d'étirer ou de tordre le cordon d'alimentation, car cela pourrait provoquer un incendie ou une décharge électrique. Ne touchez jamais au cordon d'alimentation si vous nétés pas certain que l'appareil est bien relié à la terre.

Le remplacement du fusible du réfrigérateur doit être effectué par un technicien qualifié ou un SAV/agréé.

• Dans le cas contraire, vous risquez de vous électrocuter ou de vous blesser.

Ne rangez jamais de réciplents en verre dans le congélateur. La dilatation du contenu lors de la congélation pourrait en effet les briser.

Ne placez jamais les mains dans le bac de stockage de la machine à glaçons lorsqu'elle est en marche, car vous risqueriez de vous blesser.

Ne laissez jamais personne monter sur la porte du minibar, s'y asseoir, s'y tenerABOUT ou s'y suspendRE. Cela risque d'endommager le réfrigerateur, voire de le renverser et de blesser qu'un.

Il est déconseilé de brancher le réfrigérateur en même temps que d'autres apparèils sur une@meme prise secteur pour éviter toute surcharge pouvant provoquer une panne de courant.

L'appareil doit etre installede sortecque la prise secteur restec faciled'acces dans le cas ou il seraientecessaire de le débrancher en casd'accident.

A VERTISSEMENT

Si le cordon d'alimentation est endommagé, faites-le remplacer par le constructeur, par l'un de ses techniciens ou par une personne qualifiée pour éviter tout danger.

Ne pas modifier ni rallonger le cordon d'alimentation. Cela pourrait entrainer un choc électrique ou un incendie

Lorsque you branchez le cordon d'alimentation, il ne doit pas etre tendu.

• Si vous branchez la prise secteur à l'envers, vous risquez de casser le fil et de vous électrocuter ou de déclencher un incendie.

Assurez-vous que la prise de courant n'est pas écrasée ou abimée par l'arrière du réfrigérateur.

DANGER: attention à ce qu'un enfant ne reste pas enfermé.

Avant de vous séparer de votre ancien réfrigérateur, démonter les portes, mais laissez les étagères en place afin qu'un infant ne risque pas d'y pénétrez.

Cet apparéil peut être utilisé par des enfants de plus de 8 ans,

ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales limitées, ou dépourvues de l'expérience ou des connaissances nécessaires, à condition qu'ils soient sous surveillance ou qu'ils aient été formés à l'utilisation de l'appareil en sécurité et comprendnant les risques encourus.

Ne laissez pas les enfants jouer avec l'appareil.

Le nettoyage et l'entretien de l'appareil ne doit pas etre effectués par des enfants sans surveillance.

Ne pas entreprises ni utiliser de l'essence ou d'autres produits inflammables, gazeux ou liquides à proximé de cet apparéil ou de tout autre apparéil electroménager.

En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de décharge électrique.

Cet apparéil doit être mis à la terre pour éviter tout risque d'électrocution. Un défaut de mise à la terre risque de provoquer une décharge électrique. Faites appel à un elektricien ou à un technicien qualifié si les consignes n'ont pas été bien comprises ou si vous n'étés pas sur que l' apparéil est correctement mis à la terre

Ne déplacez pas le réfrigérateur lorsque celui-ci est en cours de fonctionnement. Le compréseur peut temporairement provoquer un bruit de cliquetis.

(Ceci est normal et n'aura pas de conséquences sur la performance ou la durée de vie du compréseur. Leclistuetis ceste lorsque le réfrigerateur n'est pas actif).

AVERTISSEMENT

• Ne bouchez pas les ouvertures d'aération de la piece où l'appareil est installé.
• N'utilisez pas d'appareils mécaniques ni aucun autre moyen que ceux recommendés par le fabricant pour accélérer le processus de dégivrage.
• N'endommagez pas le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur des compartiments destinés à la conservation des alimentés, sauf s'ils correspondent au type recommandé par le fabricant.

AVERTISSEMENT

• Mise au rebut. Pour vous séparer de l'appareil, contactez un agent ou un technician/agréé.
• Ne stockez pas de substances explosives telles que des aérosols contenant un gaz inflammable dans cet apparéil.
• Ne pas utiliser d'aérosols à proximité du réfrigérateur.
• L'utilisation d'aérosols à proximité du réfrigérateur présente un risque d'explosion ou d'incendie.

Cet apparéil peut conténir une petite quantité d'isobu-

tane (R600a) comme frigorigène, ou du gaz naturel d'une grande compatibilité environnementale, mais également très inflammable. (Vérifiez l'étiquette de conformité du frigorigène et la quantité. Sur certains modèles uniquement). Lors du transport et de l'installation de l'appareil, assurez-vous qu'aucune partie du circuit de réfrigeration n'est endommagée. En jaillissant des tuyaux, le liquide frigorigène risque de prendre feu ou de provoquer des léasons oculaires. Si vous détectez une fuite, évitez les flammes{nues ou toute source potentielledincen

die, et aéréz la piece pendant plusieurs minutes.

Afin d'eviter qu'un mélange gazeux inflammable ne se forme en cas de fuite du circuit de réfrigération, la dimension de la piece dans laquelle l'appareil peut être placé dépend de la quantité de frigorigène utilisé. La piece doit mesurer 1m^2 par tranche de 8g de frigorigène R600a dans l'appareil. La quantité de frigorigène est indiquée sur l'étiquette d'identification à l'intérieur du réfrigerateur. Ne mettez jamais en service un appareil qui montre des signes de détérioration. En cas de doute, consultez votre revendeur.

Élimination de votre ancien apparéil

1. Ce symbole de poubelle barrée d'une croix indique que votre équipement électrique etlectronique (EEE) ne doit pas être jeté avec les ordures menagères. Il doit faire l'objet d'un tri et d'une collecte sélective séparée.

2. Les équipements electriques que vous jetez peuvent contenir des substances dangereuses. Il est donc important de les jeter de façon appropriée afin d'éviter des impacts négatifs sur l'environnement et la santé humaine. L'équipement que vous jetez peut également contenir des pieces réutilisables pour la réparation d'autres produits ainsi que des matérielles précieux pouvant être recyclés pour préserver les ressources de la planete.

3. Vous pouvez rapporter votre apparéil au commerce qui vous l'à vendu ou contacter votre collectivité locale pour connaître les points de collecte de votre EEE. Vous trouvez également des informations à jour concernant votre pays en allant sur www.quefairedemesdechets.fr

Installation

Consignes d'utilisation de l'appareil

Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues, telles que:

les cuisines de personnel de magasins, bureaux et autres environnementes de travail,
les fermes et par les clients dans les hotels, motelels et autres environnement de type résidentiel,
les environnements de type chambres d'hôtes,
- la restauration et les applications similaires non destinées à la vente au détail

Classe climatique

Cet apparéil est conçu pour un fonctionnement dans la classe déliminée de température ambiente, variant selon les zones climatiques. Ne pas utiliser cet apparéil à une température non définie dans les limites. La classe climatique ainsi que la description technique de votre apparéil sont indiquées sur une étiquette. Celle-ci se trouve à l'intérieur de votre apparéil.

Classe	Symbole	Intervalle de température ambiante en°C
Température étendue	SN	+10 ~ +32
Température	N	+16 ~ +32
Subtropicale	ST	+16 ~ +38
Tropicale	T	+16 ~ +43

Installation

1. Choisissez un bon emplacement. Placez votre réfrigérateur-congélateur dans un endroit où il est facile à utiliser.
2. Evitez de placer l'appareil à côté d'une source de chaleur, de la lumière directe du soleil ou d'une source d'humidité.
3. Pour garantir une bonne circulation de l'air autour du réfrigérateur, veuillez aménager suffisamment d'espace des deux côts comme audessus de l'appareil et conserver un intervalle de 5 cm entre l'arrière de l'unité et le mur.
4. Pour éviter des vibrations, l'appareil doit être nivele.

Si nécessaire, reglez les vis de nivellement pour compenser un plancher inégal.

L'avant doit être légèrement plus élevé que l'arrière pour facilititer la fermeture de la porte.

Des vis de nivellement peuvent etre utilisées pour incliner légèrement le corps du réfrigérateur.

Vissez les vis de nivellement dans le sens contraire des aiguilles d'une montre ( ) pour soulever l'appareil, dans le sens contraire des aiguilles d'une montre ( ) pour l'abaisser.

1. Nettoyez complètement votre réfrigérateur-congélateur et enlever toute la poussière accumulée pendant le transport.
2. Installez les accessoires comme les barquettes à glaçons, etc. dans leurs emplacements. Ils sont emballés ensemble pour prévenir de possibles dommages pendant le transport.
3. Branchez le cable d'alimentation à une prise.
   Ne branchez pas d'autres apparéils à la même prise.
4. Afin d'assurer la circulation correcte de l'air autour de I'appareil, il faut laisser un espace convenable des deux cots, sur le haut et derriere du réfrigerateur. Il fautmettre en place les douilles d'ecartement dans les coins supérieurs à l'arrête de I'appareil, voir fig.1.

Les douilles (2) se trouvent dans le bac de la chambre interieure du réfrigerateur.

Fig. 1. Placez les douilles (2) sur le coin (1) et Serrez jusqu'à blocage.
Fig. 2. Approchez le frigo contre du mur.

Demarrage

Quand vous réfrigerateur-congélateur est installé, il a besoin de 2-3 heures pour se stabiliser à la température normale de fonctionnement avant de le replir avec de la nourriture fraîche ou congelée. Si la fiche d'alimentation est débranchée, attendez 5 minutes avant de le remettre en marche. Vote réfrigerateur-congélateur est maintainant pré à l'utilisation.

Fonctionnement

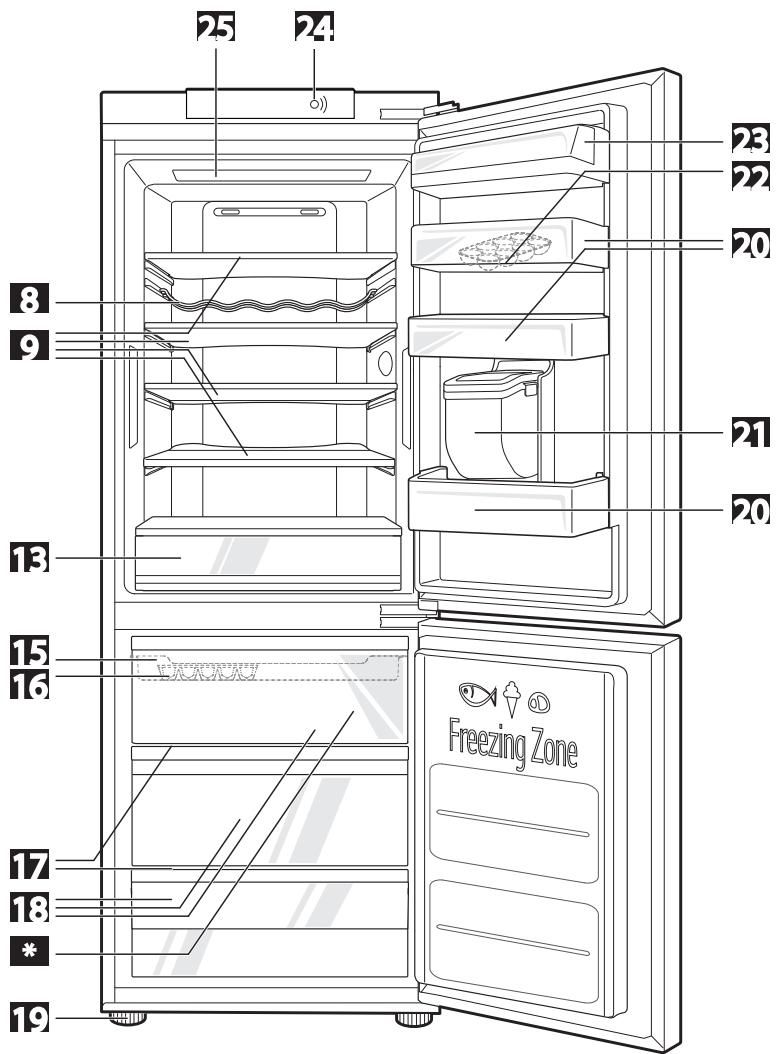

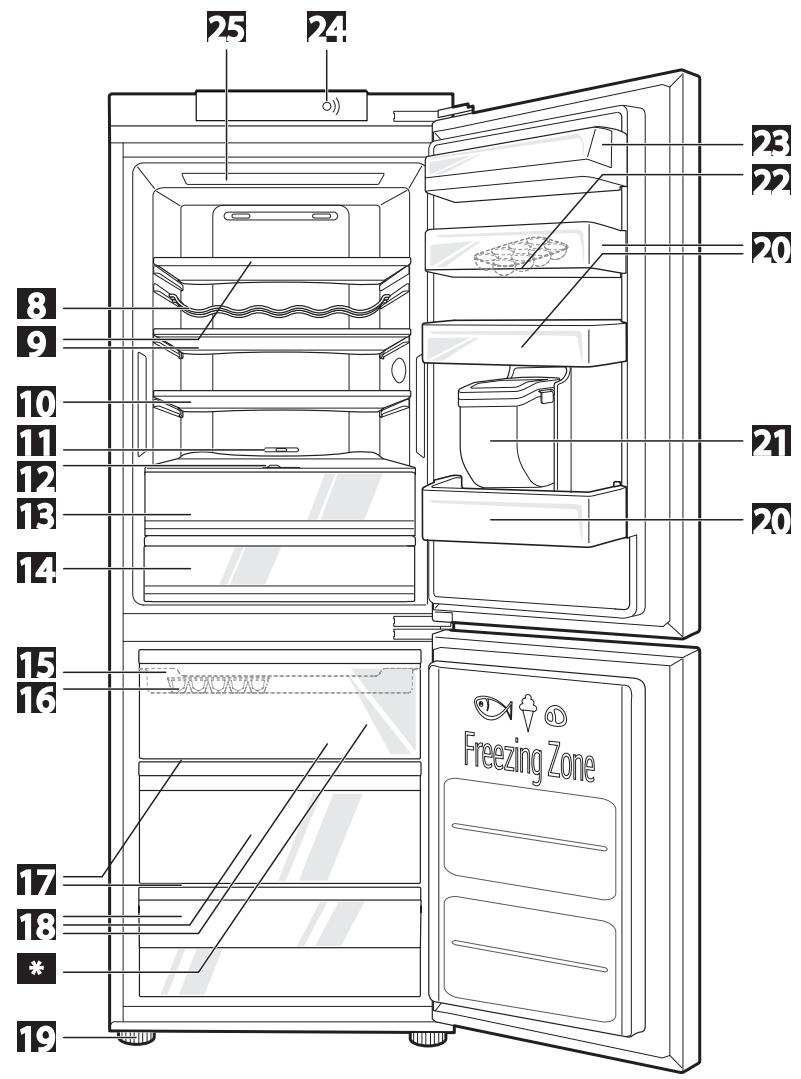

Identification des pieces

Vous pouvez vous referrer aux schémas des produits à la fin de cette notice.

Si vous trouvez quelques pieces manquantes de votre unité, ce sont des pieces seulement utilisées dans d'autres modèles.

8 Range-bouteilles (Optionnel)
9 Etagère amovible (1 à 4)
10 Clayette en verre repliable (Optionnel)
11 Refroidissement personnelé régulateur
12 Réglage de la fraîcheur
13 Tiroir à légumes

(Permet notamment de préserver la fraîcheur des fruits et légumes)

14 Refroidissement personnelisé
15 Bac a glaçons
16 Bac de congélation
17 Grille métallique (Optionnel)
18 Compartment de congélation

• Le processus de congélation survient au plus vite sur l'étagère signalée.

19 Vis de niveau
20 Panier (2 ou 3)
21 Réservoir d'eau (Optionnel)
22 Plateau pour les oeufs (Optionnel)
23 Coin pour le lait / Panier (Optionnel)
24 Smart DiagnosisTM (Optionnel)
25 Eclairage LED

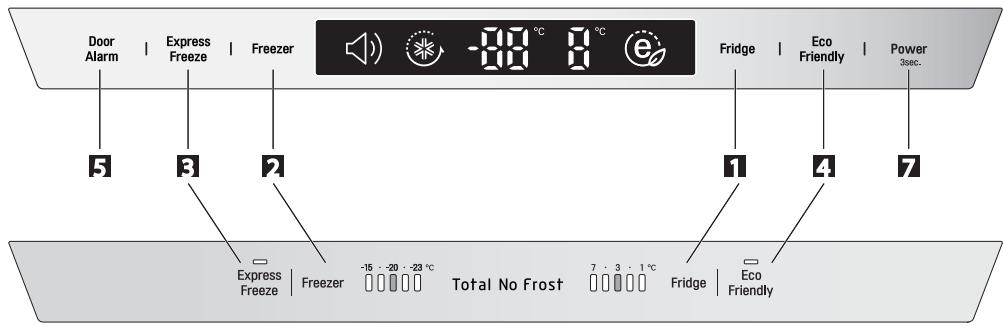

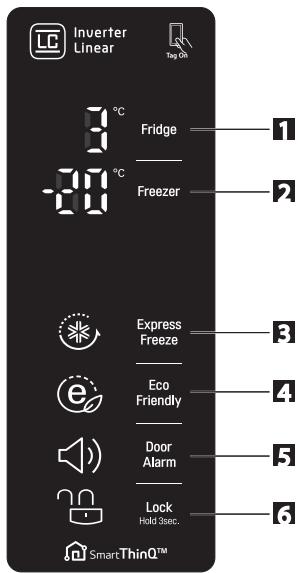

Panneau d'affichage pour la commande de température

Vous pouvez vous reférer au panneau d'affichage de température à la fin de cette notice.

1 Bouton de réglage de la température du réfrigérateur
2 Bouton de réglage de température pour le compartment du congélateur
3 Congélation Express

4 Fonction vacancies
5 Alarmedeporte
6 Fermeture
7 Bouton de On/Off (Marche/Arret)

Comment régler la température dans le compartmenté de réfrigérateur et du congélateur

La température initiale du compartment de conge-lateur et de réfrigérateur est respectivement -20^ et 3^ .

Vous pouvez maintainant ajuster la température des compartments comme vous le voulez.

La température interieure réelle change selon le statut de la nourriture, la température de réglage indiquée est une température indicative, qui n'est pas la température réelle dans le réfrigérateur.

La fonction de réfrigeration est faible au début du fonctionnement. Veuillez régler la température comme ci-dessus après utilise nation du réfrigerateur pendant les jours 2~3 minimum.

Congélateur Express

Sélectionnez cette fonction pour obtenir une conjugation rapide.

• Cette fonction est employée quand vous foulez geler les nourritures rapidement. Appuyez sur la touche Express Frz. (congélation rapide) une fois; la congélation rapide entre alors en fonction et le voyant s'allume.
• Cette opération prend environ 24 heures.
  Lorsqu'elle est finie, elle revient automatiquement à la position de température précédente. Si vous voulez arreter l'opération, appuyez sur le bouton Express Frz. une fois de plus, la lampe s'estint, et l'opération

de Express Frz. s'arrête et le réfrigérateur revient à la température précédente.

Fonction vacancies

Cette fonction fait passer le réfrigerateur congélateur en mode économique d'énergie en réduisant la consommation d'énergie, ce qui est utile lorsqu'youe partez en vacances.

En appuyant sur 'FONCTION VACANCES' l'opération commence avec la lampe allumée, en appuyant à nouveau la fonction s'arrête.

Lorsque la fonction vacances est activée, les autres touches sont inopérantes. Pour désactiver la fonction vacances, appuyez sur la touche Eco Friendly. Les autres touches sont à nouveau actives et le réfrigerateur revient au réglage de température précédent.

Alarmde la porte

Lorsque la portedu réfrigerateur reste ouverte un certain temps, le signal sonore retentit.

Entrez en contact svp avec votre SAV si l'alarme continue même après que la porte soit fermée.

• Vous pouvez activer ou désactiver ce signal sonore en appuyant brievement sur la touche "DOOR ALARM".

Alarme haute température

Lorsque la température de votre congélateur est élevée, due à une panne électrique par exemple, le bouton température de votre congélateur se met à clignoter et l'alarme retentit.

• Appuyez sur le bouton « congélateur » pour arrêté l'alarme.
• Si la température est suffisamment bassé, l'alarme et le clignotement s'arrêteont automatiquement.

Cette alarme peut s'activer :

• Lorsque le réfrigérateur est allumé.
• Lorsque la température du congealteur est élevé.
• Lorsqu'il y a une coupure de courant pendant une longue durée.

-Lorsqu'un certain nombre d'aliments chauds sont places dans le congélateur.
-Lorsque la portedu congélateur restelongtemps ouverte ou est trop fréquemment ouverte.

Fermeture

Appuyez sur ce bouton arrêté le fonctionnement des autres boutons.

"Locking"(fermer) ou "Un-Locking""Ouvrir" est repétée toutes les fois que le bouton LOCK est appuyé.

(Pour "verrouiller", appuyez sur la touche 'VERROU' pendant 3 secondes.

Pour "débloquer", appuyez sur la même touche pendant 3 seconde.)

Lorsque "LOCK" est activé, les autres boutons ne peuvent être actionnés.

Marche/Arret

• Appuyez sur cette touche pour allumer ou eteindre le réfrigérateur.
• Les positions ON et OFF s'alternent à chaque fois que vous appuyez sur la touche MARCHÉ / ARRÊT.

Pour eteindre, appuyez sur la meme touche pendant 3 7 seconde.

Pour allumer, appuyez sur la touche ON/OFF pendant 1 secondes.

Test automatique

• Cette fonction détecte automatiquement la panne.
  Lorsque celle-ci est localisée dans le produit pendant l'utilisation du réfrigerateur.
• Si la panne se produit et que l'appareil ne fonctionne pas en appuyant sur n'importequel bouton et que l'indication normale n'est pas faite, ne coupez pas le courant et contactez immédiatement votre SAV.
• Il est plus compliqué pour le technicien d'identifier la panne lorsque l'appareil est eteint.

Compartment concélateur

Si un plus grand nombre d'aliments est mis dans le congélateur:

1. Tiroir supérieur du congélateur - enlever le bac à glaçons et stocker les alimentés directement sur l'étagère;

2. Sortir le tiroir du milieu afin de garantir un plus grand volume de stockage.

L'intérieur est également équipé d'un tiroir permettant le stockage de la viande.

Capacité de congestion maximale

S'il y a déjà des alimentés dans le compartment, veuillez régler le congélateur sur la position la plus froide (-23^) et appuyez sur le bouton "Express frz" plusieurs heures avant de placer des produits frais dans le compartment congélateur pour obtenir la capacité maximale. En règle générale 7 heures suffisent.

Convertisseur de fraîcheur

Il est possible de contrôler la température du département de stockage à convertisseur de fraîcheur en réglant la position du curseur de température.

Généralement, sa température est maintainue à un niveau inférieur à celui de la température régée pour le réfrigerateur.

Dans des conditions normales, la position centrale est recommende.

Si vous reglez sur la position "Viande" ou "Poisson" et introduizez les légumes, ceux-ci risquent d'être détiériores par le froid.

État ouvert : déplacez le curseur vers la gauche (type 1).

État fermé : déplacez le curseur vers la droite (type 3).

État recommandié: position centrale (type 2).

Réglage de la fraîcheur

Il est possible de régler l'humidité dans le bac à légumes en déplaçant le curseur.

S'il est déplace vers la gauche, le couvercle et le plateau sont ouverts; s'il est déplace vers la droite,

le couvercle et le plateau sont fermés, de sorte que l'humidité est maintainue.

Il est recommendé de les fermer pour conserver des légumes et de les ouvrir pour conserver des fruits.

Range-bouteilles

(Optionnel)

Des bouteilles peuvent etre stockees lateralement dans ce coin a vin. Alors vous pouvez inverser le support de vin et le placer sur I'etagere. Ceci permettra d'avoir plus de place de stockage.

Boite à glaçons

Sortez le écipient pour bac à glaçons. Remplissez le bac avec de l'eau jusqu'àu niveau indiqué et remetez-le à sa place.

Vous pouze le placez dans l'etage supérieur ou au milieu du compartment de congélation.

• Si vous avez besoin rapidement de glaçons, appuyez sur le bouton « EXPRESS FRZ. »
• Pour récapérer des glaçons, tenez bien les deux bords du bac et appuyer pour légarement le déformer.

Pour retarder plus facilement les glaçons, versez de l'eau sur le bac puis secouez-le.

Clayette en verre repliable

(Optionnel)

Elle est nécessaire pour ranger des articles hauts dans le réfrigérateur.

Type 1:

Soulevez l'avant de la clayette et posez-la sur la partie arriere. Pour ramener la clayette à sa position initiale, tirez-la vers vous.

Type 2:

Soulevez l'avant de la clayette et faites-la glisser sous la partie arrrière.

À partir de cette position, les deux parties de la clayette peuvent être soulevées pour libérer plus d'espace.

Pour ramener la clayette à sa position initiale, rabattez les deux parties et tirez la partie du dessous vers vous.

Retrait de la clayette du réfrigérateur:

• Soulevez l'avant de la clayette et faites-la glisser sous la partie arrête.

• Sortez les deux parties du cadre en les boulevant.

• Soulevez le cadre de la clayette et tirez-le vers vous.

Pour remetre la clayette en place dans le réfrigérateur, procedez dans l'ordre inverse.

Clayette en verre amovible

1. Soulevez l'avant de la clayette en verre amo-vible.
2. Tirez-la vers vous jusqu'à ce qu'elle soit sortie d'une 11cm 14cm
3. Penchez légèrement la clayette en verre d'un côté.
4. Retirez la clayette en verre.

Retrait du bac à légumes

Retirez le balconnet inférieur de la porte en le soulevant. Tirez vers vous le bac jusqu'à ce qu'il bloque. Soulevez-le alors légarement et retirez-le.

Distributeur d'eau (Optionnel)

Dispositifs

1. Languette
2. Reservoir d'eau
3. Couvercle de protection.

Remplir le réserve d'eau

Démontage du réservoir d'eau

1. Retirez le réserve d'eau. Ouvrez ensuite le couvercle.
2. Vous pouvez replir jusqu'à 2,3 litres d'eau.
3. Àpès l'avoir rempli avec de l'eau. Fermez le couvercle.

Pour le montage, suivez la procédure de démontage en sens inverse

• Veillez à ne pas exercer une pression trop forte sur la valve
• Lorsque vous montez le réservoir d'eau sur la porte, veillez à l'installer de façon sure.

Remplir son verre d'eau

1. Appuyez sur le coussinet du distributeur avec une tasse.
2. En appuyant sur le coussinet, l'eau du distributeur coulera.
3. En retardant lentement la tasse du coussinet,

I'eaou s'arrereda couler.

1. Le bruit que vous entendez après avoir utilisé le distributeur d'eau est celui de l'eau restant dans le tuyau qui est absorbée pour des raisons d'hygiene.

1 PRUDENCE

Utilisez de I'eau potable uniquement.

AVENTISSEMENT

• Ne pas utiliser d'autre liquide (lait, jus de fruit, des boissons gazeuses etc) puis de l'eau minerale. Spécialement les boisons contenant des graines ne peuvent pas'être utilisées.
• Utilisez une bouteille d'eau plate.
• Si vous utilise des boissons gazeuses, du lait, des jus de fruits, ou encore une eau de source (à haute teneur en calcium, magnésium, silice, etc.) ou non filtrée, cela peut entraîner un dysfonctionnement.
• Si vous remplissez le réservoir d'eau avec de l'eau chaude, laissez-la refroidir avant de remettre le réservoir dans le réfrigérateur.
• L'eau chaude peut entrainer un dysfonctionnement.

Stockage de la nourriture

• Ne pas stocker de nourriture qui périt à basse température, tels que les bananes et les melons.
• Laissez la nourriture chaude se refroidir avant de la stocker. Mettre de la nourriture chaude dans le réfrigerateur peut gérer les autres alimentes et entrainer une augmentation de la facture de l'électricité.
• Pour stocker la nourriture utilisez un conteneur avec un couvercle. Ceci évite l'humidité de s'évaporer et aide à garder la nourriture fraîche plus longtemps.
• N'obstruéz pas les bouches d'aération avec de la nourriture. La circulation d'air garde une température ambiente équilibrée.
• Ne pas ouvrir la porte souvent. Car cela laisse l'air chaud entre et provoque la hausse de la température.
• Ne jamais surcharger les étagères de nourriture, cela peut empêcher la fermeture de la porte.
• Ne pas stocker de bouteilles de verre dans le com

partiment du congélateur, elles peuvent se briser.

• Ne pas recongeler de la nourriture qui a ete decongelée. Cela peut entrainer une perte du goit et une perte de la valeur nutritive es alimentes.
• Ne stockez pas les produits pharmaceutiques, les matériaux scientifiques ou d'autres produits thermo-sensibles dans le réfrigerateur.

Des produits qui exigent des températures reglementées ne doivent pas être stockés dans le réfrigérateur.

• Si vous foulez geler rapidement de la nourriture, vous la mettez dans le tiroir du compartment de congélateur du milieu, puis appuyez sur le bouton superbe de congélateur Express Frz.
• Pour assurer une bonne circulation de l'air dans l'appareil, insérez complètement les tiroirs du congealteur.

Recommendations pour réaliser des économies d'énergie

• Ne laissiez pas la porte ouverte trop longtemps, mais refermez-la le plus vite possible.
• N'introduizee pas trop d'aliments dans le réfrigérateur. Laissez suffisamment d'espace pour que l'air frais puisse circuler librement.
• Ne reglez pas la température du réfrigérateur-congélateur plus bas que nécessaire. Ne placez pas d'aliments à côté du capteur de température. Il faut conserver une distance de 5 mm au minimum entre eux.
• Laissez les alimentés chauds refroidir à température ambiente avant de lesmettre au réfrigerateur. Si vous introduizez des alimentés chauds dans le réfrigerateur-congélateur,ils pourraient abimer d'autres alimentés et entraîner une hausse des factures de consommation électrique.
• Ne placez pas d'aliments devant les ouvertures d'aération. La libre circulation de l'air frais permet de maintainir une température stable dans le réfrigérateur-congélateur.

• N'ouvre pas la porte trop fréquemment. L'ouverture de la porte laisse pénétrer de l'air chaud dans le réfrigerateur-congélateur et entraine une hausse de la température.

• Pour maintainir l'emplacement des pièces inter-rieures comme des paniers, des tiroirs (réfrigerateur), des clayettes et des clayettes grillagées. Fourni par le fabricant constitue l'usage le plus efficace pour économiser de l'énergie.

Information générale

Coupure d'électricité

1-2 heures de panne d'électricité ne déteriorer a pas la nourriture stockée. Essayez de ne pas ouvrir la portetrop souvent.

Si vous déménagez

• Sortez toute la nourriture du réfrigérateur congélateur et attachez les articles qui ne sont fixes avec du ruban adhésif.
• Tournez les vis de niveau complètement. Sinon les vis peuvent rayer le plancher ou bien le réfrigerateur congélateur ne peut pas être bougé.

Pipe d'anti-condensation

Le tuyau anti-condensation est installé autour de la partie avant du réfrigerateur et du congélateur, ainsi qu'au niveau de la séparation entre le compartment réfrigérateur et le compartment congéla

teur pour empêcher la condensation.

Spécialement après l'installation ou lorsque la température est élevée, le réfrigerateurcongélateur peut semble chaud, ce qui est normal.

Décongélation

Le dégivrage à lieu automatique. L'eau de dégivrage coule dans le plateau d'évaporation et est évaporée automatique.

Inversement des portes

Votre réfrigérateur-congélateur est conçu avec des portes réversibles, il peut s'ouvrir de l'un ou de l'autre cotoé pour s'adapter à votre cuisine.

AVENTISSEMENT

Toutefois, si vous souhaitez inverser le sens d'ouverture des portes, contactez le service après. L'inversion des portes n'est pas couverte par la garantie.

Nettoyage

Avant de nettoyer

Assurez-vous de débrancher l'appareil.

Exterieur

Nettoyez l'intérieur avec un chiffon doux à l'eau chaude et savonneuse. Si vous utilisez un détergent, assurez-vous de l'essuyer avec un chiffon humide.

Intérieur

Voir precedemment.

Après le nettoyage

Vérifiez que le cordon n'est pas endommagé et que la prise n'est pas surchauffée, qu'elle est correctement branchée dans la prise murale.

PRUDENCE

Assurez-vous de secher l'appareil après l'avoir nettoyer à l'eau.

Ne pas utiliser de produits abrasifs tels que le petrole, l'essence et diluant, d'acide chlorée ou de l'eau bouillante, de Brosse abrasive etc. cela peut endommager les surfaces..

Plateau de récapuration

Essuyez l'humidité autour de la porte et du plateau d'égouttement en utilisant un chiffon propre.

Distributeur extérieur

Essuyez l'humidité sur le distributeur et sur la languette à l'aide d'un chiffon.

Réserveoir d'eau

1. Tournez la molette en position d'ouverture. Sortez le réservoir d'eau.
2. ÀpRES avoir libéré l'attache et retire le réservoir d'eau, nettoyez l'intérieur et l'extérieur du réservoir à l'aide d'un produit nettoyant neutre et rincez-le bien.

Capuchon et couvercle du réservoir

Nettoyez le capuchon et le couvercle du réservoir à l'aide d'un produit nettoyant neutre et rincez-les bien. Spécialement dans les cannelures du réservoir, utilisez une petite Brosse.

Smart Diagnosis™ (Optionnel)

Si vous rencontres des problèmes avec votre réfrigerateur, il a la capacité de transmettre des données via votre téléphone au service technique LG. Cela vous donne la possibilité de parler directement à nos spécialistes. Le spécialiste enregistre les données transmises à partir de votre apparéil et les utilise pour analyser le problème, en fournissant un diagnostic rapide et efficace.

Si vous rencontres des problèmes avec votre réfrigerateur, appeèze le service technique LG. Utilisez la fonction de diagnostic intelligent Smart Diagnosis™ uniquement lorsque vous y étés invite par l'agent du centre d'appels LG. Lessons de transmission que vous entendrez sont normaux et similaires à ceux d'un télécopier.

Le diagnostic intelligent Smart Diagnosis™ ne peut être activé que si vous réfrigerateur est branché sur le secteur. Si vous réfrigerateur n'est pas en mesure de s'allumer, alors le dépannage doit être fait sans l'aide du diagnostic intelligent Smart Diagnosis™.

D'abord, appelez le service technique LG. N'utilise la fonction de diagnostic intelligent Smart Diagnosis™ que lorsque vous y ETES invite par l'agent du centre d'appels LG.

REMARQUE

Suivez l'objet 1 uniquement si vous réfrigerateur dispose d'un panneau d'affichage sur la porte. Si votre apparéil dispose d'un panneau d'affichage interieur, allez directement à l'objet 2.

1. Verrouillez l'afficheur.

Pour verrouiller

I'afficheur, maintenez

enfoncée la touche de

verrouillage pendant 3 secondes. (Si l'afficheur est resté verrouillé plus de cinq minutes, vous nevez désactiver le verrou, puis le réactiver.)

1. Ouvrez la portedu réfrigerateur

2. Appuyez sur le bouton «Freezer» («Congélateur») et maintenez-le enforcé pendant 3 secondes.

3 sec.

3 sec.

REMARQUE

Si la porte est ouverte depuis plus d'une minute,
vousdezelafermeretrepreneudN°1

1. Conformément à la notice d'utilisation, maintenez le microphone du téléphone sur l'icône «Smart DiagnosisTM».
2. Gardez le téléphone en place jusqu'à la fin du transfert des données sonores.
3. Maintenez le téléphone en place jusqu'à ce que la transmission du signal soit terminée. Cela prend environ 3 secondes. Repreneze la conversation avec le spécialiste qui sera alors en mesure de vous aider à utiliser les informations transmises pour analyse.

REMARQUE

Pour deilleurs résultats,ne déplacez pas letelephone lorsquelsons sont transmis.
Si I'agent du centre d'applel n'est pas en mesure d'obtenir un enregistrement précis des données, il peut vous demander d'essayer à nouveau.
- Les différences de qualite duseau d'appl par region peuvent affecter le bon fonctionnement.
Utilisez le téléphone fixe pour de更好地 performances de communication, ce qui vous procurera un meilleur service.
- Une mauvaise qualité des appels peut mener à une mauvaise transmission des données de votre téléphone à l'appareil, ce qui peut induire un mauvais fonctionnement du diagnostic intelligent Smart Diagnosis™.

Utilisation de la fonction Tag On (Optionnel)

Utilisez en toute simplicité LG Tag On Smart DiagnosisTM et les fonctionnalités de Cycle Download pour communiquer avec votre réfrigerateur via votre smart phone.

La fonction Tag On peut être utilisé sur les smartphones équipés de la fonctionnalité NFC (Near Field Communication) et sous Android OS.

Installation de l'application

Recherche l'application «LG Smart ThinQ» sur votre smartphone sur Google Play Store.

Enregistrement du produit

1. Lancez l'application LG Smart ThinQ sur votre smartphone.
2. Créez un compte et connectez-vous.
3. Sélectionnez Enregistrer.
4. Sélectionnez Refrigerateur.
5. Suivez les instructions sur votre smartphone. Si un message apparait au sujet de la connexion NFC, activez cette fonction sur votre smartphone.
6. Maintenez votre smartphone sur le logo Tag On. Si la connexion ne peut pas etre établie, deplacez lentement votre smartphone vers le haut ou le bas.

Avis de conformité UE

CE Par le présence manuel d'utilisation, LG Electronics European Shared Service Center B.V., déclare que ce réfrigérateur-congélateur est conforme avec les exigences essentielles et les autres dispositions de la Directive 1999/5/EC. La Déclaration complète de Conformité peut être demandée à l'adresse postale suivante:

LG Electronics European Shared Service Center B.V.
Krijgsman 1
1186 DM Amstelveen
PAYS-BAS

ou peut etre telechargeedepuis notre site DoC: http://www/lg.com/global/support/cedoc/cedoc#

Dépannage

Avant d'appeler le réparateur, vérifie cette liste. Cela peut vous faire gagner du temps et de l'argent. Cette liste inclut les problèmes féquents pouvant survenir. Ces problèmes ne sont pas le résultat d'une mauvaise fabrication ou d'une défectuosité de l'appareil.

Problème	Causes possibles
Le réfrigérateur congélateur ne fonctionne pas	• La prise peut ne pas être branchée. Branchez-la correctement. • Le fusibles ont sautés ou le disjoncteur a disjoncté. Vérifiez et remplace les fusibles et remettez le disjoncteur. • Panne d'électricité. Vérifiez les lumières de la maison.
Le compartment du réfrigérateur congélateur est trop chaud	• Le thermostat n'est pas programmé sur la position correcte. Référez-vous à la section de contrôle de température. • L'appareil est place pres d'une source de chaleur. • Porte ouverte trop fréquemment. • La porte est laissée ouverte trop longtemps. • Des paquets empêchent la fermeture de la porte ou bloquent les bouches d'air dans le compartment du congélateur.
Vibration ou cliquetis	• Le plancher sur lequel l'appareil est installé peut ne pas être plat ou l'appareil n'est pas à niveau. Mettez-le à niveau en utilisant les vis de niveau. • Il peut y avoir des objets placés d'une façon involontaire derrière l'appareil.
Formation de glace ou de givre sur la nourriture congélée	• Les portes sont peut être restées ouvertes à cause d'un bocal ou un paquet. • Ouvertures trop fréquentes et prolongées. • Le gel à l'intérieur du paquet est normal.
Formation de condensation sur la surface du cabinet	• Ce phénomène a des chances de se produit dans un endroit humide. Essuyez la condensation avec un chiffon sec.
Taux d'humidity élevée à l'intérieur	• Ouvertures des portes trop fréquentes et prolongées. • Lorsque le temps est humide, l'air apporte de l'humidité à l'intérieur lorsque les portes sont ouvertes.
Le réfrigérateur a des odeurs	• Les alimentents avec des odeurs fortes devraient être couverts ou emballés correctement. • Vérifiez la nourriture avariée. • L'intérieur a besoin d'être nettoyé. Les portes ne se ferment pas correctement.
Référez-vous à la section du nettoyage	• Des paquets peuvent empêcher la fermeture de la porte. Déplacez les emballages de manière à permettre la fermeture de la porte. • Le réfrigérateur n'est pas à niveau. Réglez les vis de niveau. • Le plancher sur lequel l'appareil est installé peut ne pas être plat ou l'appareil n'est pas à niveau. Relever l'avant avec les vis de niveau.
La lumière interieure ne fonctionne pas	• Pas de courant à l'intérieur. • Pour replacer la lampe, contactez le service après-vente.
Pas de distribution d'eau	• Abaisser le niveau d'eau dans le réservoir d'eau. Remplir le réservoir d'eau avec plus de 2,3 litres d'eau.

Model:

GB60Z, GB60Y, GB60G, GB60F

GB59Z, GB59Y, GB59G, GB59F

GBD68, GBD65**,

GBF68, GBF65**

GB64***

Model:

GB60D, GB60E, GB60J, GB60K, GB60R*

GB59D, GB59E, GB59J, GB59K, GB59R*

GBD63, GBD62, GBF62, GBH61****,

GB63, GB61, GB60*

LG Customer Information Centre
