MODE D'EMPLOI LC97BD532 SIEMENS
[fr] Notice d'utilisation et de montage
Hotte
fr Table des matieres
MODE D'EMPLOI 2
Élimination sans nuisances pour l'environnement................................2
Consignes de sécurité 2
Modes 4
Mode Evacuation de I'air. 4
Mode Recyclage de I'air. 4
Utilisation 4
Incorporer et déposer le filtré 5
Nettoyage et entretien 5
Changer les ampoules 6

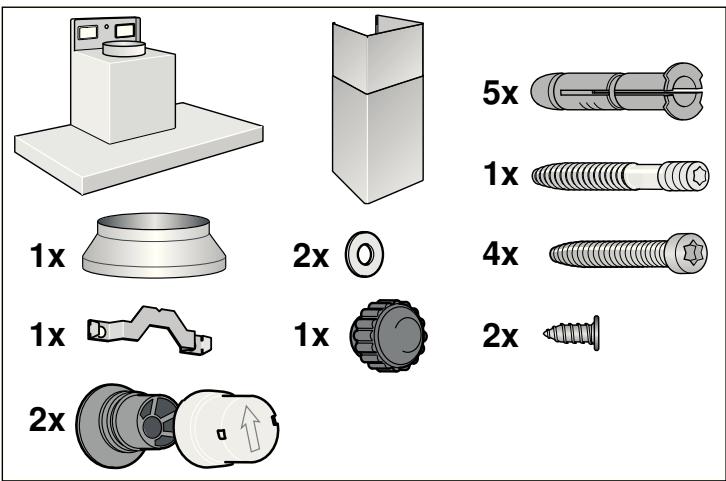

NOTICE DE MONTAGE 7
Consignes de sécurité 7
Installation 8

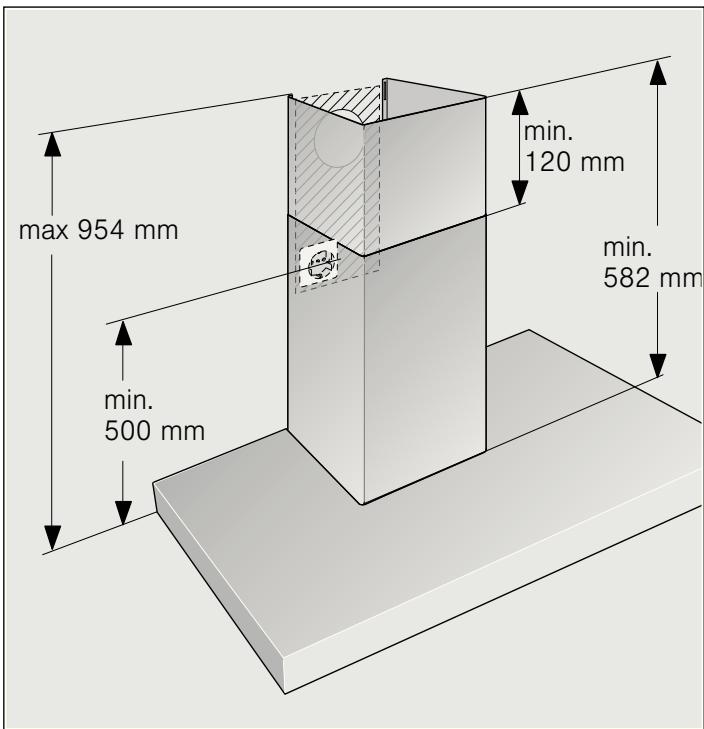

Dimensions des tuyaux 8
Vérifier le mur 8

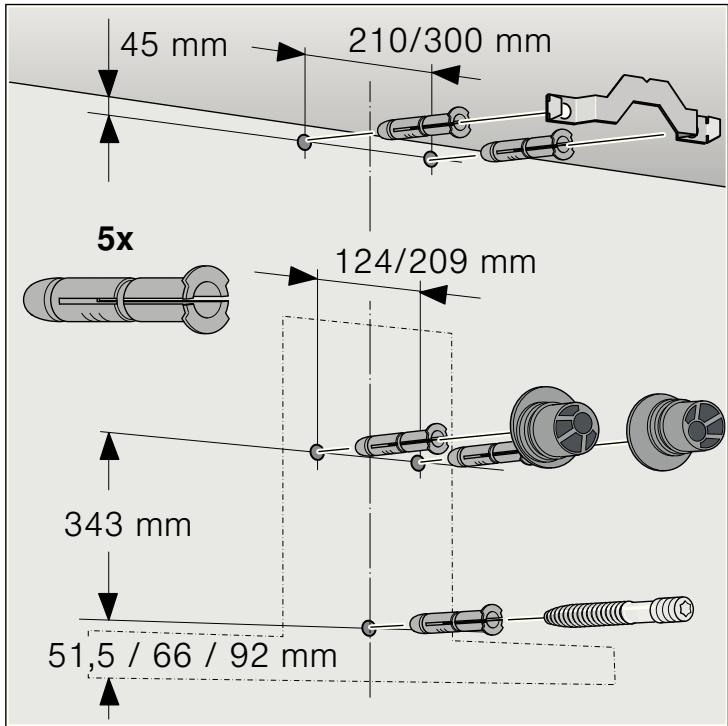

Preparer l'installation. 8

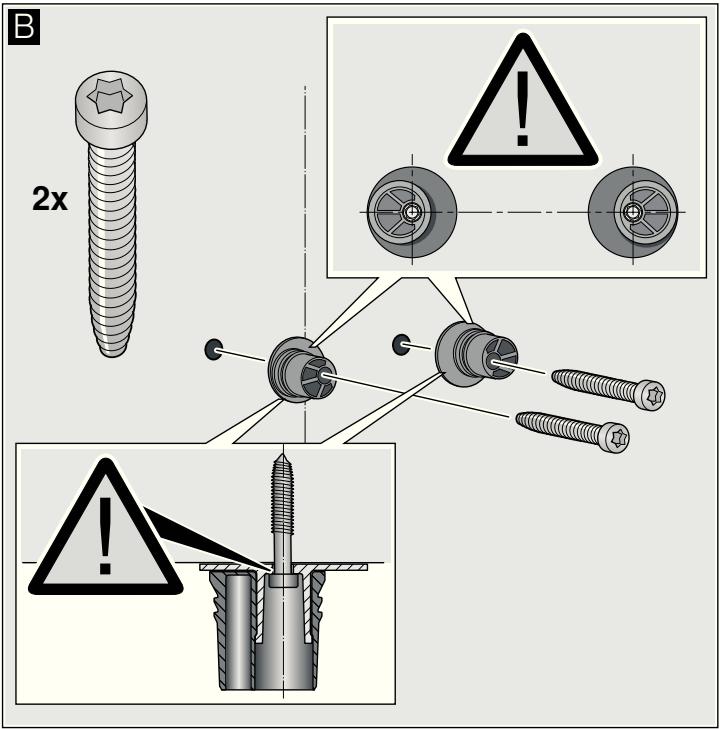

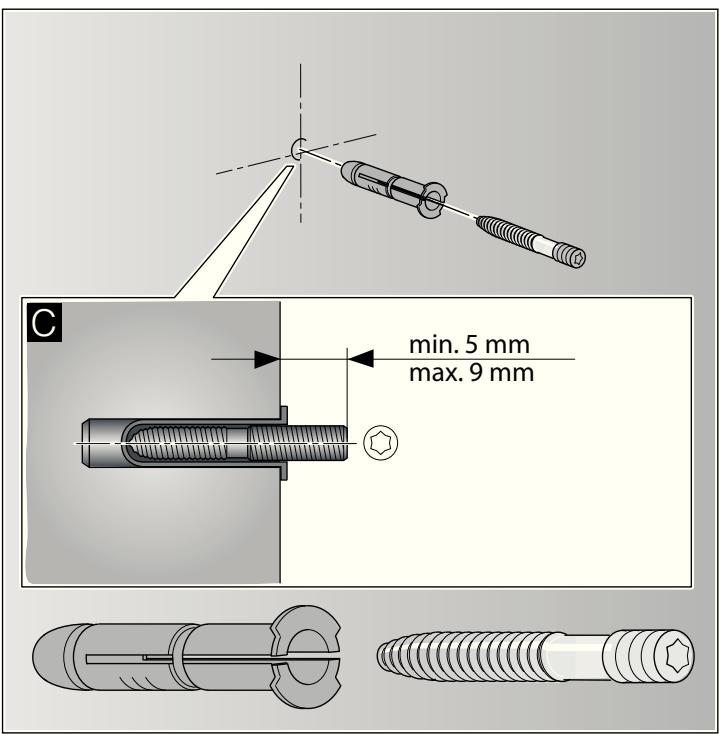

Installation 8
Monter le capot de cheminée 10
MODE D'EMPLOI
Vous trouvez des informations supplementaires concernant les produits, accessoires, pieces de rechange et services sur Internet sous: www.siemens-home.com et la boutique en ligne: www.siemens-eshop.com
Vous trouvrez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.
Commande de réparation et conseils en cas de dérangements
B 070222142
FR 0140101200
CH 0848 840 040
Faites confiance à la compétence du fabricant. Vous
garantissez ainsi que la réparation sera effectuee par des
techniciens formés qui possèdent les pieces de rechange d'origine pour votre apparéil.
Élimination sans nuisances pour l'environnement
Cet apparéil est conforme à la Directive française 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE). Cette directive fixe un cadre pour la reprise et la valorisation des apparéils usagés sur tout le territoire de l'Union française.
Consignes de sécurité
Consignes generales
Veuillez respecter le content de cette notice d'instructions, en particulier les consignes de sécurité. La sécurité de l'appareil à l'utilisation est garantie s'il a été incorpore conformément à la notice de montage. Veuillez conserver la notice en vue d'une réutilisation ultérieure ou pour un futuroit nouveau propriétaire.
Cet apparéil n'est destiné qu'à l'usage dans un foyer domestique. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.
Risque d'etouffement!
par le matériel d'emballage. Ne permettez jamais aux enfants de jour avec les matériaux d'emballage.
Après le déballage, vérifiez si l'appareil présente des dégats apparents. En présence de dégats dus au transport, ne raccordez pas l'appareil.
Ces instructions valent pour plusieurs variantes d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.
Ne permettez pas aux enfants et aux adultes d'utiliser l'appareil sans surveillance tant qu'ils / lorsqu'ils ne sont pas physiquement ni mentalalement en mesure de le faire, ou lorsque des connaissances et de l'expérience leur manquent pour faire marcher l'appareil correctement et de façon sure.
Ne permettez jamais aux enfants de jouer avec l'appareil !
Notre service après-venture se tient à votre disposition pour répondre à toute demande de précision ou en cas de dérangement (voir le réseau des points de service après-venture).
Lors de l'appoint, veuillez fournir les numérios suivants :
E-Nr.
FD
Ces numérios se trouvent sur la plaque signalétique dans le compartment interieur de l'appareil (pour ce faire, retirez le filtré métallique àGRAisse).
Inscrivez les numéros dans le champ ci-dessus afin de ne pas avoir à le searcher lorsqu'vous en aurez besoin.
Installation
Danger de mort, danger d'intoxication!

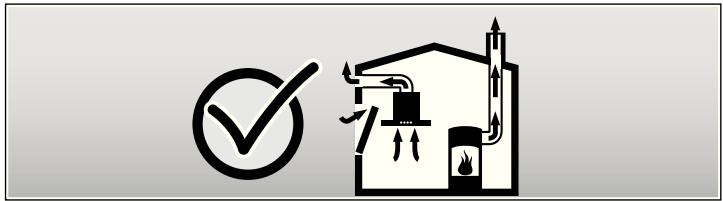

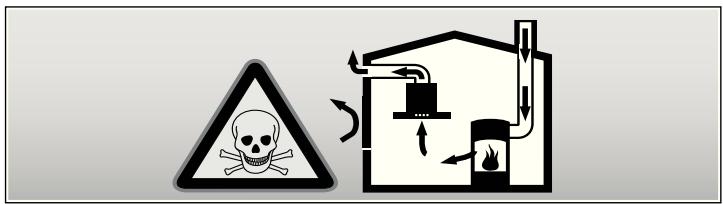

par des gaz de combustion réaspirés. Ne jamais utiliser l'appareil en mode évacuation en même temps qu'un foyer à air ambiant si un apport suffisant en air frais n'est pas assuré.
Les foyers à air ambient (par exemple les chauffages à gaz, à bois, à fioul ou à charbon, les chauffe-eau instantanés, les ballons d'eau chaude) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'air libre par un système spécifique (cheminée par exemple).
Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
- Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la pièce ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assureé par des ouvertures non obturables (par exemple dans des portes ou fenêtres), associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques.
Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Si la hotte aspirante est utilisé exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.
Risque d'incendie!
par projection d'étincelles. N'installez l'appareil au dessus d'un foyer à combustibles solides (p. ex. bois ou charbon) qu'en présence d'un couvercle fermé et inamovible.
Attention!
La chaleur prisonerière (si écarts trop faible entre l'appareil et le placard) risque de provoquer des dégats. Il ne faut installer l'appareil qu'au maximum avec un côté jouxtant un placard vertical ou un mur. L'écart par rapport au mur ou au placard vertical doit être de 50 mm minimum.
Les écarts de sécurité spécifiés devront être respectés. Veuillez également respecter les indications relatives à votre apparéil de cuisson. Si votre table de cuisson combinée des foyers gaz et électrique, l'écart maximal s'applique.

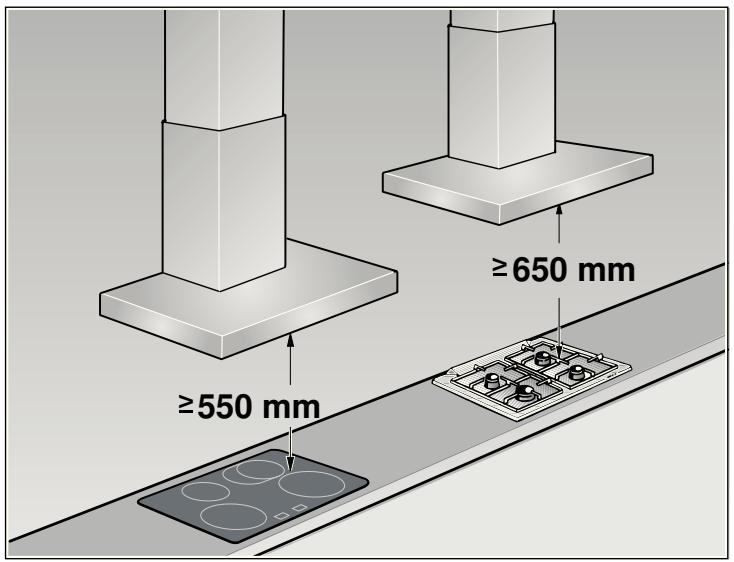

La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson.
L'installation doit avoir lieu en respectant les prescriptions actuellesment en vigueur dans leBATIMENT, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.
Risque d'électrocution!
par un cable d'alimentation endommagé. Pendant l'installation, voirlez à ne pas plier ni coincer le cable d'alimentation.
Risque d'incendie, risque de blessure!
par un cable d'alimentation endommagé. Le remplacement du cable d'alimentation est exclusivement réservé à un spécialiste/agréé (installeur d'équipements électriques).
Risque de blessure!
pendant l'installation à cause des arêtes vives. Pendant l'installation de l'appareil, toujours porter des gants de protection.
Risque de blessures!
par l'appareil en train de chuter. Il faut que toutes les vis de sécurisation et capuchons de sécurisation aient été montées fixes.
Utilisation
Risque de vous brûler!
avec un autocuiseur très chaud en cas d'utilisation d'autocuiseurs. Éloignez les enfants et veillez à une utilisation correcte.
Risque de blessures, risque d'endommagement!
en raison d'objects déposés sur l'appareil. Ne déposez jamais d'objets sur l'appareil.
Risque d'incendie, risque de brûlures!
par es foyers gaz sur lesquels n'a ete pose aucun ustensile de cuisson. Sur les foyers gaz, posez always des ustensiles de cuisson aux dimensions adeques. Ajustez la flamme de telle maniere qu'elle ne depasse pas du fond de l'ustensile de cuisson.
Risque de brûlures, risque d'endommagement!
Si vous faites fonctionner plusieurs foyer gaz en même temps.
Ne faites jamais fonctionner en même temps deux foyer gaz à feu vif pendant plus de 15 minutes. En raison de la forte chaleur, le corps de la hotte devient très chaud.
Rappelez-vous ceci : Un brûleur grande puissance (plus de 5 kW, pour wok),CHAFFE autant que deux brûleurs gaz.
Risque d'incendie!
- par des dépôts de graisse dans le filtrtre métallique à graisse. Ne manipulez jamais de flamme neue sous l'appareil (ne flambez jamais de mets p. ex.). Faites toujours marcher l'appareil avec le filtrtre métallique à graisse. Nettoyez régulièrement le filtrtre métallique à graisse.
par des graisses et huiles surchauffées. Ne faitesCHAuffer de la graisse ou de l'huile qu'en les surveillant en permanence. N'eteignez jamais le feu avec de l'eau, toujours avec une couverture adequate, un couvercle ou une assiette.
Attention!
Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.
Risque de blessures!
par des LED du groupe de risques 1. Il ne faut pas fixer les LED allumées du regard plus de 100 secondes.
Nettoyage et entretien
Risque de brûlures, risque d'électrocution!
par l'appareil. Avant de nettoyer ou d'entretenir l'appareil, attendez toujours qu'il ait refroidi. Coupez le courant par le fusible / disjoncteur ou débranchez la fiche mâle de la prise de courant.
Attention!
Risque de détérioration par pénétration d'humidité dans l'électronique, ne jamais nettoyer les organes de commande avec un chiffon mouillé.
- Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.
- Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.
Maintenance et réparation
Risque d'incendie, risque de blessure!
par des réparations inexpertes. Coupez le courant par le fusible / disjoncteur ou débranche la fiche mâle de la prise de courant. Les réparations sont exclusivement réservées à un spécialiste (installeur d'équipement électrique).
Risque de blessures!
Du fait que l'appareil est en dérangement ou endommagé. Ramenez le disjoncteur en position étente ou débranchez la fiche mâle de la prise de courant.
Risque d'incendie, risque de blessure!
par un cable d'alimentation endommagé. Le remplacement du cable d'alimentation est exclusivement réservé à un spécialiste agrée (installeur d'équipements électriques).
Risque de brûlures, risque d'électrocution!
par des ampoules défectueuses. Coupez le courant par le fusible / disjoncteur ou débranchez la fiche mâle de la prise de courant. Changez immédiatement les ampoules (laissez-leur d'abord le temps de refroidir) pour empêcher une surcharge des autres lampes.
Modes
Vou pousse utiliser cet apparéil en mode Évacuation d'air ou en mode Recyclage de l'air.
Mode Évacuation de l'air
L'air aspiré est débarrassé des particules deGRAISSÉ par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.
Remarque : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.
Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.
Mode Recyclage de l'air
L'air aspiré se nettoie en traversant les filtres àGRAISSÉ et un filtré au charbon actif, puis il revient dans la cuisine.
Remarque : Pourlier les odeurs dans l'air recyclé, vous devrez incorporer un filtrue au charbon actif. Pour connaître les différentes possibités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouvez le numero de cet accessoire à la fin de la notice d'utilisation.
Utilisation
Ces instructions valent pour plusieurs variantes d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.
Remarque : Allumez la hotte aspirante dés le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.

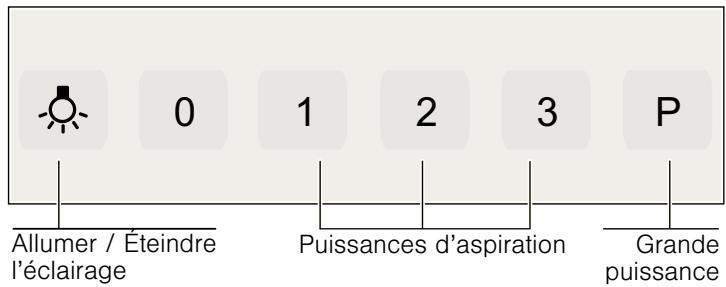

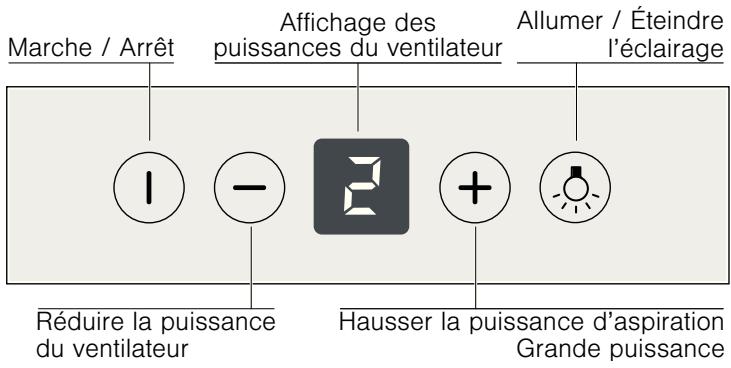

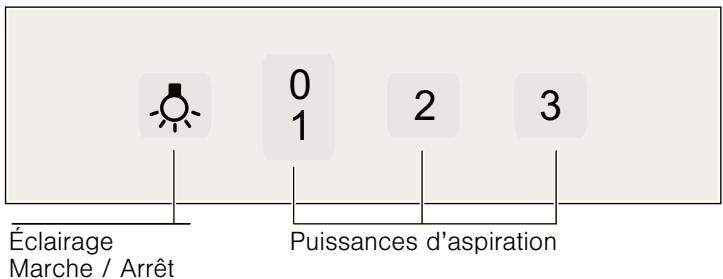

Bandeau de commande, variante 1
Bandeau de commande, variante 2
Bandeau de commande, variante 3
Allumer le ventilateur : variante 1
Appuyez sur la touche Marche / Arrêt
Par la touche +, haussez la puissance d'aspiration, ou réduisez-la par la touche -
Grande puissance
Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la grande puissance.
Appuyez sur la touche + jusqu'à ce que P / b s'affiche.
La durée de marche est limitée. Ensuite, l'appareil commute automatiquement sur une puissance d'aspiration inférieure. Vous pouze à tout moment réduire manuellement la puissance.
Allumer le ventilateur : variantes 2 et 3
Les touches 1, 2 et 3 vous permettent de hausser ou réduire la puissance d'aspiration.
Grande puissance : variante 3
Appuyez sur la touche
Éclairage
Vous pouvez allumer et eteindre l'éclairage indépendamment du ventilateur.
Incorporer et déposer le filtré
Risque de brûlures, risque d'électrocution!
par l'appareil. Avant de nettoyer ou d'entretenir l'appareil, attendez toujours qu'il ait refroidi. Coupez le courant par le fusible / disjoncteur ou débranchez la fiche mâle de la prise de courant.
Retirer le filtré métallique àGRAISSSE

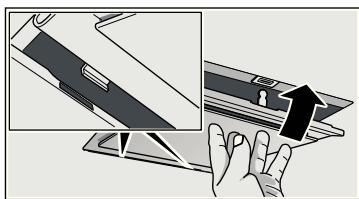

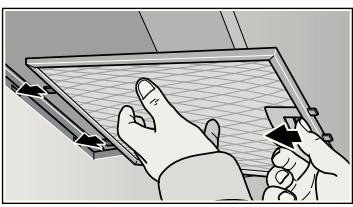

- Ouvrez le verrouillage puis abaissez le filtré métallique àGRAisse.
Avec l'autre main sous le filtré métallique àGRAISSSE, intercepţez ce dernier.
- Sortez le filtre métallique àGRAISE de sa fixation.
Si aspiration par les bords

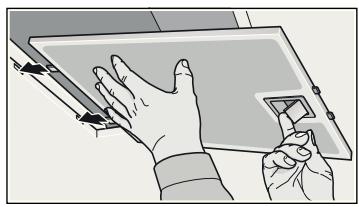

- Tirez le filtrtre métallique àGRAISE vers le bas.
Avec l'autre main sous le filtre métallique àGRAISSSE, intercepţez ce dernier.
- Sortez le filtré métallique àGRAISE de sa fixation.
Remarques
LaGRAISSESpeut s'accumuler en bas dans le filtre métalliqueàgraisse.
- Pour éviter que de laGRAISSEN goutte, ne tenez pas le filtre métallique àGRAISSEN en biais.

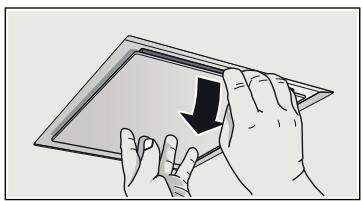

Incorporer le filtré métallique àGRAISSÉ
- Mettez le filtré métallique àGRAISE en place.
Avec l'autre main sous le filtre métallique àGRAISSSE, intercepţez ce dernier. - Basculez le filtrtre métallique àGRAISSÉ vers le haut puis faites encranter le verrouillage.
Nettoyage et entretien
Risque de brûlures, risque d'électrocution!
par l'appareil. Avant de nettoyer ou d'entretenir l'appareil, attendez toujours qu'il ait refroidi. Coupez le courant par le fusible / disjoncteur ou débranchez la fiche maje de la prise de courant.
Attention!
Risque de détérioration par pénétration d'humidité dans l'électronique, ne jamais nettoyer les organes de commande avec un chiffon mouillé.
- Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.
- Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.
Nettoyer la surface de l'appareil
Vous pouvez vous procurer des produits appropriés pour nettoyer et entrenir l'appareil par le biais de la hotline ou de la boutique en ligne (voir le début de la notice d'utilisation).
Remarque: La surface de l'appareil et ses éléments de commande craignent les rayures. Veuillez respecter les conditions de garantie énoncées dans le manuel du SAV ainsi que les consignes de nettoyage suivantes :
- Nettoyez les surfaces avec un essuie-tout humide et moelleux, du produit à vaisselle ou un produit lave-vitres doux. Avec un essuie-tout humide, faites ramollir les salissures qui ont séché dessus. Ne rayez pas les surfaces!
- Ne convennent pas : les chiffons secs, éponges à dos abrasif, produits à récurer ainsi que les produits nettoyants contenant du sable, de la soude, de l'acide, du chloré, ainsi que tous produits agressifs.
Nettoyez les surfaces en acier inoxydable en respectant bien le sens du brossage de l'acier.
Pour nettoyer les éléments de commande, n'utilisez aucun produit nettoyant pour l'acier et jamais d'essuie-tout humide.
Nettoyer le filtré métallique àGRAISSSE
Les filtres métalliques retiennent, une fois installés, les particules grasses en suspension dans les buées de cuisson. Dans des conditions d'utilisation normales (1 à 2 heures par jour), nettoyez les filtres métalliques àGRAISSE tous trois mois environ.
Remarques
N'utilisez jamais de détergents agressifs, contenant de l'acide ou fortement alcalins.
- Pendant le nettoyage des filtres métalliques àGRAISSÉ, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide.
- Vous pouvez laver les filtres métalliques àGRAISSE au lavevaisselle ou à la main.
Au lave-vaiselle :
Remarque: Si le nettoyage a lieu au lave-vaiselle, de légères colorations peuvent se manifester. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAISE.
- Ne nettoyez pas avec la vaiselle les filtres metalliques àGRAISSER très sales.
- Posez les filtres métalliques àGRAISSE dans le lave-vaiselle sans les coincer. Ne coincez pas les filtres métalliques àGRAISSE.
A la main :
Remarque: En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.
- Mettez les filtres métalliques àGRAISE à tremper dans de l'eau de vaisse très chaude.
■ Utilisez une Brosse pour nettoyer puis rincez bien les filtres ensuite.
Laissez les filtres métalliques àGRAISSSE s'égoutter.
Changer les ampôules
Risque de brûlures, risque d'électrocution!
par des ampoules défectueuses. Coupez le courant par le fusible / disjoncteur ou débranchez la fiche mâle de la prise de courant. Changez immédiatement les ampoules (laissez-leur d'abord le temps de refroidir) pour empêcher une surcharge des autres lampes.
Important! N'utilisez que des moyens d'éclairage du même type et de même puissance (voir le culot de l'ampoule ou la plaque signalétique à l'intérieur de l'appareil ; à cette fin, sortez le filtre métallique àGRAISSE).
Changer les ampôules halogène
Remarque : Lorsque vous insérez les ampoules halogènes, voirlez à ne pas toucher le gallon de verre. Pour insérer les ampoules halogènes, utilisez un chiffon propre.
- Avec un outil approprié, retirez précautionneusement l'anneau de l'ampoule.
- Extrayez l'ampoule et remplacez-la par une ampoule du même type.
- Remettez le couvercle de l'ampoule en place.
- Branchez la fiche mâle dans la prise de courant ou réarmez le disjoncteur.
Changer les ampôules
- Soulevez légèrement le cache-lampe et poussez-le vers le côté extérieur de l'appareil.
- Dévissez l'ampoule et remplacez-la par une ampoule du même type.
- Remettez le couvercle de l'ampoule en place.
- Branchez la fiche mâle dans la prise de courant ou réarmez le disjoncteur.
LED
Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste/agréé (installeur d'équipement électrique).
Risque de blessures!
par des LED du groupe de risques 1. Il ne faut pas fixer les LED allumées du regard plus de 100 secondes.
NOTICE DE MONTAGE
Cet appeareil s'installe contre un mur.
- Accessoires spéciaux (p. ex. pour le mode Recyclage de l'air): tenez compte de la notice d'installation les'accompagnant.
- Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.
Consignes de sécurité
Danger de mort, danger d'intoxication!
par des gaz de combustion réaspirés. Ne jamais utiliser l'appareil en mode évacuation en même temps qu'un foyer à air ambiant si un apport suffisant en air frais n'est pas assuré.
Les foyers à air ambient (par exemple les chauffages à gaz, à bois, à fioul ou à charbon, les chauffe-eau instantanés, les ballons d'eau chaude) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'air libre par un système spécifique (cheminée par exemple).
Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
- Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pierce ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assure par des ouvertures non obturables (par exemple dans des portes ou fenêtres), associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques.
Demandez toujours conseil au maitre ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.
Risque d'incendie!
par projection d'étincelles. N'installez l'appareil au dessus d'un foyer à combustibles solides (p. ex. bois ou charbon) qu'en présence d'un couvercle fermé et inamovible.
L'installation doit avoir lieu en respectant les prescriptions actuellesment en vigueur dans leBATIMENT, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.
Risque d'électrocution!
par un cable d'alimentation endommagé. Pendant l'installation, voirlez à ne pas plier ni coincer le cable d'alimentation.
Risque de blessure!
pendant l'installation à cause des arêtes vives. Pendant l'installation de l'appareil, toujours porter des gants de protection.
Risque de blessures!
par l'appareil en train de chuter. Il faut que toutes les vis de sécurisation et capuchons de sécurisation aient été montées fixes.
Installation
Dimensions des tuyaux
Remarque: Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.
L'appareil atteint un rendement d'autant meilleur que le tuyau d'évacuation est court et croit et que son diamètre est grand.
Si les tuyaux d'évacuation sont longs, représentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, le puissance maximale d'aspiration ne sera pas atteinte et l'aérateur fera plus de bruit.
- Les tuyaux rigides ou couples constituent le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.
Tuyaux ronds
Nous recommendons un diamètre interieur de 150~mm , avec un minimum de 120~mm .
Gaines plates
La section interieure doit correspondre au diamètre des tuyaux ronds.
0 150 mm environ 177 cm²
0 120 mm environ 113 cm²
- Les gains plates ne doivent pasprésenter de dévoiements trop importants.
Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité.
Vérifier le mur
Leurthurietreplat,verticalet offriruneportancussuffisante.
La profondeur des troughs percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sure.
- Les vis et chevilles ci-jointes convennent pour la maconnerie massive. En présence d'autres matériaux de construction (p. ex. le Rigips, le béton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants.
La hotte aspirante pese 40kg max.
Préparer l'installation
- Du plafond au bord inférieur de la hotte aspirante, tracez une ligne mediane verticale sur le mur.
- Marquez les emplacements des vis et le contour de la zone d'accrochage.
- Pour les fixations, percez cinq trou des 8 mm de Ø et profonds de 80 mm, puis enforcez les chevilles jusqu'àu ras du mur.

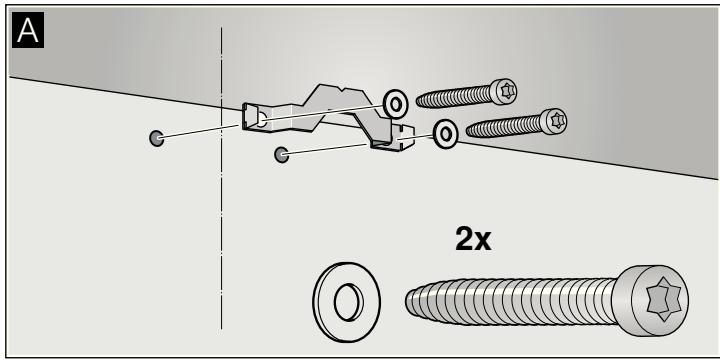

Installation
- Vissez la cornière affectee au capot de cheminée. A
- Vissez les moyens d'accrochage de la hotte aspirante à la main seulement, à un couple de 3 Nm max. B
- Vissez le boulon filéte de sorte qu'il dépasse encore 5 à 9 mm du mur.

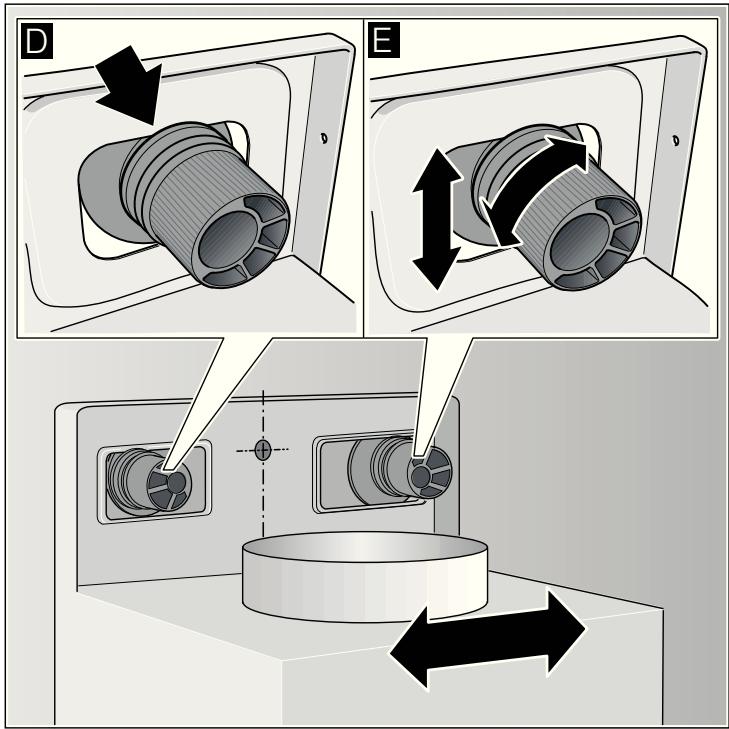

Accrocher et aligner l'appareil
- Retirez la pellicule protectrice d'abord du dos de la hotte, puis intégralement une fois le montage acheve.
- Accrochez l'appareil de sorte qu'il encrante fermement contre les moyens d'accrochage. D
- Tournez les moyens d'accrochage pour ajuster l'horizontalité de l'appareil. Si nécessaire, il est possible de déplacer l'appareil vers la droite ou la gauche.

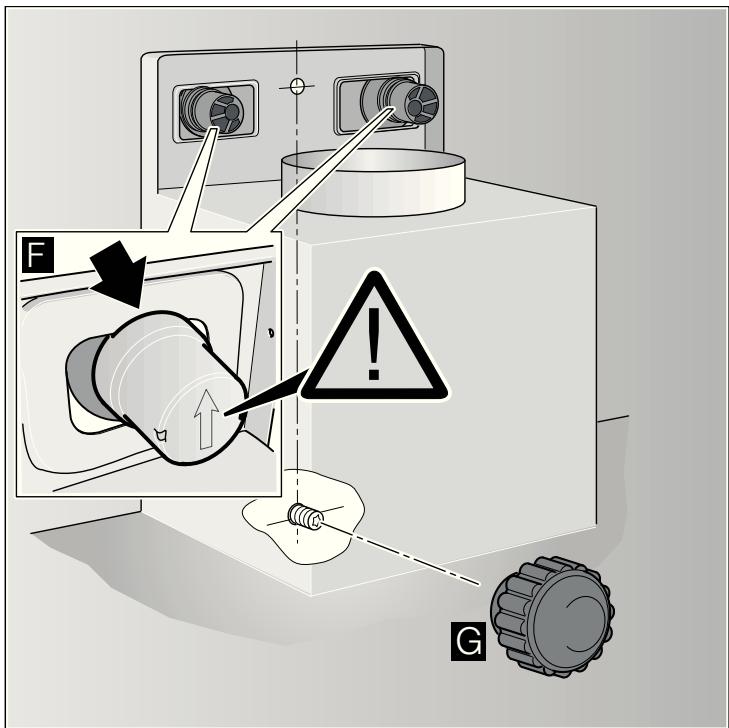

Fixer l'appareil
- Sur les moyens d'accrochage, enforcez les capuchons de sécurisation jusqu'à ce qu'ils encrant et en veillant à ce que la flèche pointe vers le haut. F
- Vissez la vis moletée avec rondelle intercalaire. G

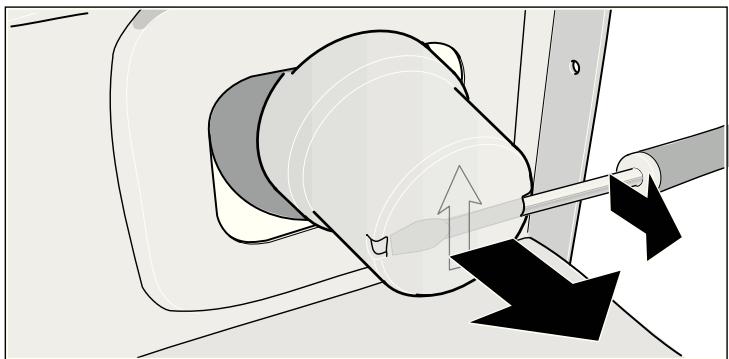

Enlever les capuchons de sécurisation
S'il faut enlever les apuchons de sécurisation, utilisez un tournevis à pane plate.
Fixer les jonctions des conduits
Remarque: Si vous utilisez un conduit en aluminium, lissez préalablement la zone de raccordement.
Conduit d'évacuation Ø 150 mm (diamètre recommanded)
Fixez le conduit d'évacuation directement contre le manchon puis étanchez.
Conduit d'évacuation Ø 120 mm
- Fixez le manchon réducteur directement contre le manchon d'évacuation.
- Fixez le conduit d'évacuation contre le manchon réducteur.
- Étanchez les deux zones de jonction avec un moyen approprié.
Branchementélectrique
Risque d'electrocution!
par un cable d'alimentation endommagé. Pendant l'installation, voirlez à ne pas plier ni coincer le cable d'alimentation.
Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartment interieur de l'appareil (pour ce faire, retirez le filtré métallique àGRAisse).
Longueur du cable de branchement : env. 1,30 m
Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.
L'appareil ne pourrait être raccordé qu'à une prise femelle réglementairement raccordée à la terre.
Installez la prise femelle à contacts de terre de préférence directement à l'intérieur du capot de la hotte.
Il faudrait que la prise femelle à contacts de terre soit raccordée via un circuit électrique dédié.
Si après le montage de la hotte aspirante la prise à contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.
Si un raccordement fixe s'impose, il faut intercaler dans le câblage un sectionneur tous pôles (disjoncteur pour protégger la ligne, fusibles et contacteurs) représentant une ouverture d'au moins 3 mm entre les contacts.
Le raccordement est exclusivement réservé à un électricien qualifié.
Monter le capot de cheminée
Risque de blessure!
pendant l'installation à cause des arêtes vives. Pendant l'installation de l'appareil, toujours porter des gants de protection.
- Séparez les capots de cheminée. Pour ce faire, retirez le ruban adh
- Retirez les pellicules protectrices recouvrant les deux capots de cheminée.
- Faites coulisser les capots de cheminée l'un dans l'autre.

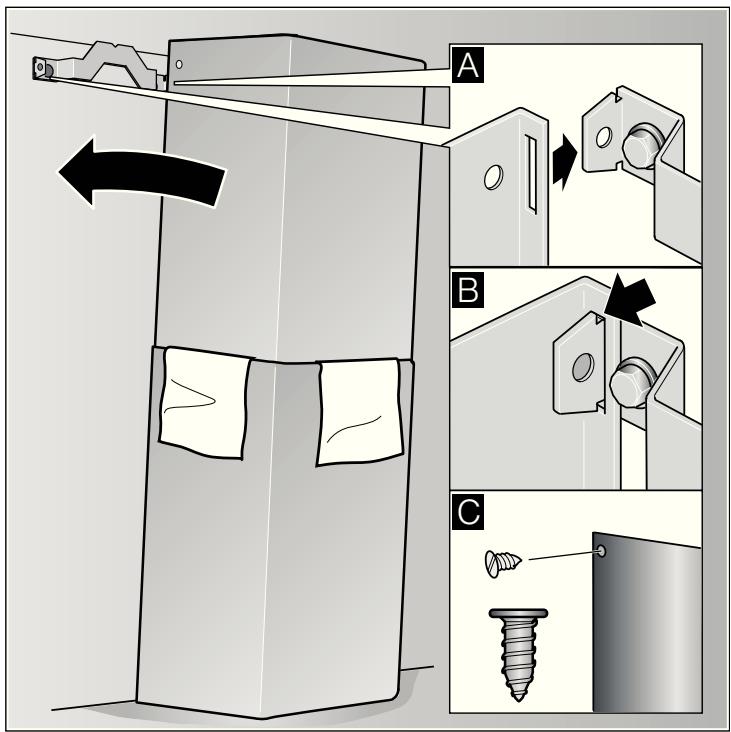

Remarques
Pour éviter les rayures, posez du papier, à titre de protection, sur les bords du capot extérieur.
- Les ouies du capot interieur de cheminée regardent vers le bas.
- Posez les capots de cheminée sur l'appareil.
- Poussez le capot de cheminée interieur vers le haut et accrochez-le sur les cots gauche et droit contre la cornière de retenue. A
6.Faites encranter le capot de cheminée vers le bas. B - A l'aide de deux vis, vissez le capot de cheminée latéralement contre la cornière de cheminée. C
| LZ53251 | LZ53250 |
| LZ53451 | LZ53450 |
| LZ56000 | LZ56000 |
| LZ56300 | LZ56300 |
