Type de produit	Caméra de surveillance IP PTZ 1,3 million de pixels
Marque	Canon
Modèle	VB-M42 (argent) / VB-M42B (noir)
Capteur	CMOS 1/3″ avec filtre couleur primaire, env. 1,3 million de pixels
Objectif	Zoom optique 20x, zoom numérique 12x, autofocus rapide, distance focale 4,7–94 mm
Champ visuel horizontal	60,4° (grand-angle) – 3,2° (téléobjectif)
Éclairage minimal	Couleur : 0,4 lux (1/30 s) ; N&B : 0,02 lux (1/30 s)
Résolution vidéo maximale	1280 × 960 (H.264/JPEG) ; 1280 × 720 (H.264/JPEG)
Cadence d'images	Jusqu'à 30 im./s (JPEG/H.264 en simple flux)
Compression vidéo	H.264, JPEG (double flux simultané possible)
Audio	Entrée/sortie microphone/ligne, compression G.711 μ‑law
Fonctions intelligentes	Détection d'objets, détection de passage, contrôle intelligent des ombres (SSC), masque de confidentialité
PTZ	Panoramique : ±170°, inclinaison : -90° à +10° (plafond), vitesses max. panoramique 250°/s, inclinaison 200°/s
Protocoles réseau	IPv4, TCP/IP, UDP, HTTP, FTP, SNMP, SMTP, DHCP ; compatible ONVIF Profile S v2.4
Sécurité	SSL/TLS, IPsec (auto/manuel), IEEE 802.1X (EAP‑MD5/TLS/TTLS/PEAP), contrôle d'accès à 3 niveaux
Alimentation	PoE IEEE 802.3af (max. 9,2 W) ou adaptateur CA PA-V17/PA-V18 (100‑240 V CA) ou 24 V CA/12 V CC externe
Dimensions (L × H)	132 mm × 155 mm
Poids	Environ 1140 g (sans accessoires)
Stockage local	Carte SD / SDHC / SDXC (non fournie)
Connecteurs	1 × RJ45 (100Base‑TX), entrée audio mini‑jack 3,5 mm, sortie audio mini‑jack 3,5 mm, 2 entrées/sorties pour périphérique externe
Environnement d'utilisation	Intérieur/extérieur avec boîtier adapté ; température non spécifiée – consulter la notice

FOIRE AUX QUESTIONS - VB-M42 CANON

Comment installer la caméra VB-M42 sur un réseau ?

Utilisez un câble Ethernet pour connecter la caméra à votre réseau via le port RJ45. Assurez-vous que le réseau supporte le protocole DHCP pour l'attribution automatique d'adresse IP. Vous pouvez également configurer une adresse IP fixe via l'interface web de la caméra.

Quelle résolution maximale puis-je obtenir avec cette caméra ?

La caméra offre une résolution maximale de 1280 × 960 pixels en mode H.264 ou JPEG, et 1280 × 720 en HD. Elle prend en charge un double flux simultané.

Comment activer le mode jour/nuit ?

Le mode jour/nuit est automatique ou manuel. En mode automatique, la caméra bascule en noir et blanc lorsque la luminosité descend en dessous d'un seuil (0,4 lux en couleur). Vous pouvez forcer le mode nuit via l'interface web.

Puis-je contrôler le panoramique et l'inclinaison à distance ?

Oui, la caméra VB-M42 est une caméra PTZ avec une plage panoramique de ±170° et une inclinaison de -90° à +10° (montage au plafond). Le contrôle s'effectue via l'interface web, un logiciel de gestion vidéo ou les commandes ONVIF.

Comment configurer la détection de mouvement ?

La caméra intègre des fonctions intelligentes comme la détection d'objets en mouvement, d'objets abandonnés ou disparus. Vous pouvez paramétrer ces détections via l'onglet "Événements" de l'interface web, en définissant des zones et des seuils de sensibilité.

Quels sont les modes d'alimentation possibles ?

La caméra peut être alimentée par PoE (IEEE 802.3af), par adaptateur secteur CA (modèles PA-V17 ou PA-V18) ou par une source externe 24 V CA / 12 V CC. La consommation maximale est d'environ 9,2 W en PoE.

Est-ce que la caméra est compatible avec un enregistreur NVR ?

Oui, elle est compatible ONVIF Profile S v2.4, ce qui assure l'interopérabilité avec la plupart des NVR et logiciels de gestion vidéo supportant ce standard.

Comment sécuriser l'accès à la caméra ?

La caméra supporte le chiffrement SSL/TLS et IPsec, l'authentification IEEE 802.1X, ainsi qu'un contrôle d'accès à trois niveaux (administrateur, utilisateur autorisé, invité). Activez ces options dans les paramètres réseau/sécurité.

Puis-je utiliser un microphone externe ?

Oui, la caméra dispose d'une entrée audio mini-jack 3,5 mm pour microphone externe ou ligne. L'audio est compressé en G.711 μ‑law à 64 kbit/s. Assurez-vous que le microphone est alimenté si nécessaire.

Que faire si la caméra ne répond plus ?

Vérifiez d'abord l'alimentation (PoE ou adaptateur). Réinitialisez la caméra en maintenant le bouton reset (situé sous le cache) pendant 5 secondes. Si le problème persiste, consultez la notice complète ou contactez le support Canon.

MODE D'EMPLOI VB-M42 CANON

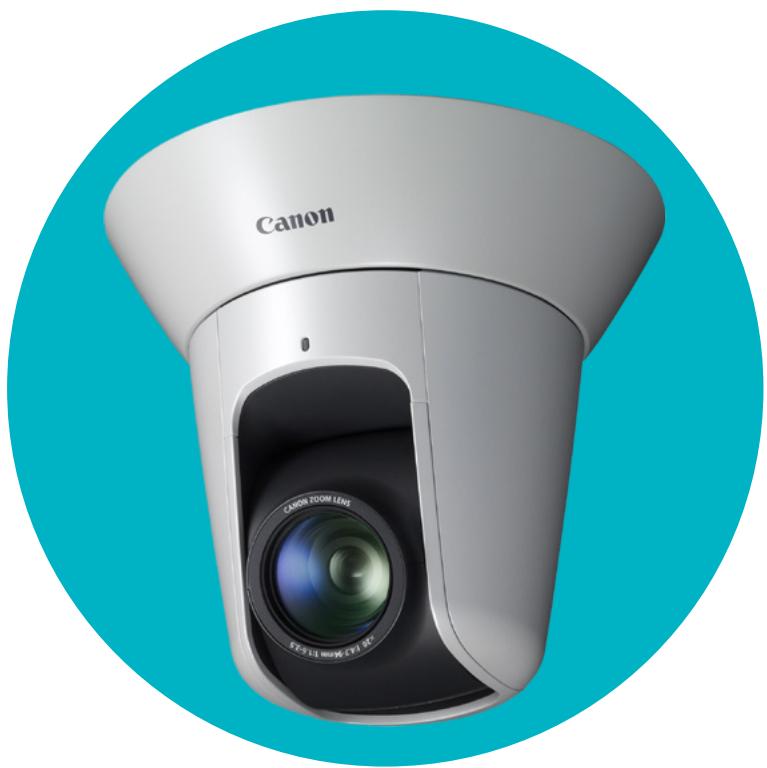

Couvrez tous les angles

Laamera de sécurité IP PTZ 1,3 million de pixels VB-M42 associe un puissant zoom 240x, d'excellentes performances en basse luminosité et un autofocus rapide. Options d'installation flexibles pour utilisation en intérieur ou en extérieur.

Avec un boîtier de dôme clair pour intérieur DR41-C-VB

• Caméra de sécurité IP PTZ 1,3 million de pixels
• Puissant zoom optique 20x et zoom numérique 12x avec autofocus rapide
• Audio sur deux canaux et véritable solution Jour/Nuit
• Qualité d'image supérieure grâce au processeur Canon DIGIC DV III
• Prise en charge de deux flux vidéo H.264 (jusqu'à 30 im./s) grâce au processeur Canon DIGIC NET II
• Performances exceptionnelles en salle lumière : 0,4 lux en couleur et 0,02 lux en noir et blanc
• Amélioration des détails de premier plan lors de prises de vues de scènes lumineuses à contre-jour grâce au contrôle intelligent des ombres automatique (SSC automatique)
• Fonctions intelligentes et compatibilité ONVIF v2.4 (Profile S)
• Deux coloris disponibles : argent (VB-M42) et noir (VB-M42B)

Gamme de produits

Caméra PTZ Full HD VB-H43,

Caméra PTZ 1,3 million de pixels VB-M42

Caméra PTZ Full HD VB-S30D ultra-compacte,

Caméra PTZ Full HD VB-S31D ultra-compacte

Type

Nombre de pixels

Système de numérisation

Système optique

Agrandissement et contrôle du zoom

Distance focale

Champ visuel horizontal

Champ visuel vertical

Longueur locale de l'objet

Eclairage minimal du sujet

Contrôle de la mise au point Zone de mise au point

Vitesse d'obturation

Balance des blancs

Modes video

Modes de mesure

Exposition

Correction d'exposition

Correction des ombres

Limite contrôle

automatique du gain

UNITE Serveur

Méthode de compression

video

Format de sortie vidéo

Qualité video

Cadence

Multidiffusion

Intervalle I-Frame

Distribution simultanée

Communication audio

Méthode de compression

audio

Type CMOS 1/3 (filtre couleurs primaires)

Environ 1,3 million de pixels

Progressif

Objectif à zoom optique 20x (zoom numérique 12x) avec mise au point automatique

4,7 (GA) - 94 mm (T)

60,4° (GA) - 3,2° (T)

35.1°(GA)-18°(T)

f/16(GA)-f/3.5(T)

Mode Jour (couleur)

0,4 lux (f1,6, vitesse d'obturation de 1/30 s, contrôle intelligent)

des ombres désactivé, 50IRE)

0,03 lux (f1,6, vitesse d'obturation de 1/2 s, contrôle intelligent des ombres désactivé, 50IRE)

0,01 lux (f1,6, vitesse d'obturation de 1/2 s, contrôle intelligent des ombres activé, 50IRE)

Mode Nuit numérique (monochrome) :

0,02 lux (f/1,6, vitesse d'obturation de 1/30 s, contrô

intelligent des ombres désactivé, 50IRE)

0,002 lux (f/1,6, vitesse d'obturation de 1/2 s, contrôle)

intelligent des ombres désactivé, 50IRE)

0,001 lux (f/1,6, vitesse d'obturation de 1/2 s, contrôle intelligent)

des ombres activé, 50IRE)

Auto / AF One-Shot / manuel / règle à l'infini

Mode Jour: 0,3 m - infini (grand-angle) / 1 m - infini (teleobjectif)

Mode Nuit: 1 m - infini (grand-angle) / 1,5 m - infini (téléobjectif)

Auto/Source lumineuse (Fluorescent jour/Fluorescent blanc/

Fluorescent chaud/Lampe à vapeur de mercure/Lampe au sodium/

Lampe halogène)/Manuelle (WB One-shot/Gain R/Gain B)

Mode Jour, mode Nuit (auto/manuel)

Moyenne/à prédominance centrale/spot

Automatique/Automatique (sans scintillement)/Automatique

(priorité Vitesse AE)/Manuelle (vitesse d'obturation, gain)

9 niveaux

Canon SSC (Smart Shade Control, Contrôle intelligent des ombres),

Manuel sur 7 niveaux, Automatique sur 3 niveaux, Désactivé

5 niveaux

H.264, JPEG

JPEG, H.264 : 1280 × 720, 640 × 360, 320 × 180

1280×960,640×480,320×240

JPEG, H.264 : 5 niveaux de compression

JPEG:0,1-30im./s [1]

H.264: 1/2/3/5/6/10/15/30 im./s [1]

En cas de diffusion H.264(1) (1280 x 720) et H.264(2)

(1280 x 720) simultanée : 15 im./s

En cas de diffusion H.264(1) (1280 x 960) et H.264(2)

(1920 x 720) simultanée : 15 im./s

0,5/1/1,5/2/3/4/5s

JPEG: max. 30 clients + 1 client administrateur

H.264: max. 10 clients

Sound Transfer Protocol (Protocole de transfert du son) Canon

G.711loi μ (64 kbit/s)

IP auto

Communications chiffrées

IEEE 802.1X

Masque de confidentialité

Restriction de champ de vision

Contrôle de l'accès à la camera

Niveau d'accès à la caméra

Type de déclenchement

Notification d'événement

Paramètres personnalisés

IPv4: TCP/IP, UDP, HTTP, FTP, SNMP (MIB2), SMTP (Client), DHCP

SSL/TLS, IPsec (échange de clés automatique/manuel)

EAP-MDS, EAP-TLS, EAP-TTLS, EAP-PEAP

Nombre d'inscriptions : max. 8 positions,

Nombre de couleurs de masque : 1 (à désir parmi 9 couleurs)

Disponible

Autorité utilisateur (nom d'utilisateur et mot de passe),

restrictions d'accès hôte (IPv4, IPv6)

3 niveaux d'utilisateurs : Administrateur / Utilisateur autorisé /

Utilisateur invité

Entrée du périphérique externe, minuteur, fonctions intelligentes

(vidéo), fonctions intelligentes (volume)

HTTP/SMTP (courrier électronique)

Nombre d'enregistrements : 4

Éléments à enregistrer : panorama/inclinaison/zoom, exposition,

contrôle intelligent des ombres, mise au

point, balance des blancs, réglage de la

qualité de l'image, mode Jour/Nuit

Connecteurs

Interface réseau

Entrée audio (entrée micro/)

ligne)

Sortie audio (sortie de ligne)

Bornes d'entrée/sortie pour

périphérique externe

Carte memoire

Détention d'objets en mouvement, détention d'objets abandonnés,

detection d'objets disparus, detection de sabotage de la camera et d'attentue (15)

Détection de passage (15 détections par caméra au maximum)

Détection du volume

LAN × 1 (RJ45, 100Base-TX [auto/duplex intégral/semi-duplex])

Mini-jack mono 3,5 mm

Mini-jack mono 3,5 mm

2 entrées/2 sorties

Compatible carte mémoire SD, carte mémoire SDHC, carte

membre SDXC.

Plage panoramique

Plage d'inclinaison

Vitesse de rotation maximale

Positions préprogrammées

Général

Dimensions (L x H)

Poids

Sources d'alimentation

340^(± 170^)

(position de fixation au plafond: -90^ à +10^)

Panoramique: max. /s; Inclinaison: max. /s

Max. 20 positions de cadrage

Dimensions (L x H) 132 mm x 155 mm

Environ 1140 g

PoE : alimentation électrique PoE par câble local (compatible IEEE802.3af)

Adaptateur CA: PA-V17 ou PA-V18 (100 à 240 V CA) (yendu)

separation)

Source d'alimentation externe : 24 V CA/12 V CC

Avec PoE : max. environ 9,2 W

Avec l'adaptateur CA PA-V17 : max. environ 10,7 W (100 V CA)

Max. environ 10 W (240 V CA)

Avec l'adaptateur CA PA-V18 : max. environ 9,9 W (100 V CA)

Max. environ 9,4 W (240 V CA)

Environnement d'utilisation

[1] - Valeurs représentant les performances de diffusion de l'appareil.

La cadence de prise de vues peut être réduite notammenent en raison des caractéristiques du PC

de visualisation, du nombre de clients qui accèdent simultanément à la caméra, des charges du

réseau, des paramètres de qualité d'image, ou type ou du mouvement du sujet, etc.

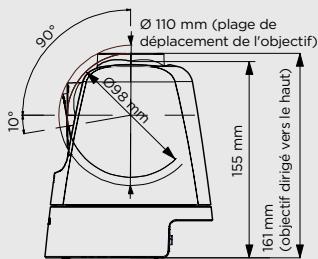

Dimensions

Toutes les dimensions sont exprimées en mm.

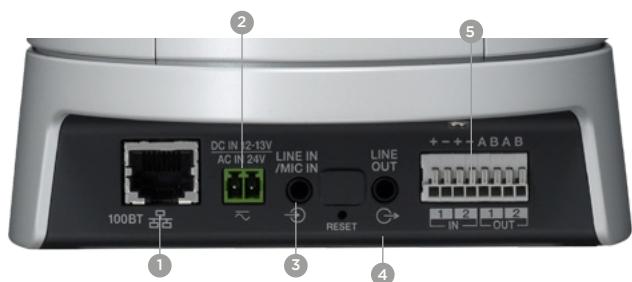

Connectivité

Interface réseau RJ45, 100Base-TX (auto/négociation intégral/semi-duplex)

Terminal de raccord d'alimentation 12 V CC / 24 V CA

Entrée audio Mini-jack mono 3,5 mm

Sortie audio Mini-jack mono 3,5 mm

E/S pour périphérique externe 2 entrées/2 sorties
