NX302E - Autoradio CLARION - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Autoradio multimédia
Écran	Écran tactile de 6,2 pouces
Résolution de l'écran	800 x 480 pixels
Alimentation électrique	12V
Dimensions approximatives	178 x 100 x 160 mm
Poids	1,2 kg
Compatibilités	Compatible avec Android et iOS
Connectivité	Bluetooth, USB, AUX, entrée caméra arrière
Fonctions principales	Lecture de musique, navigation GPS, appels mains libres
Entretien et nettoyage	Utiliser un chiffon doux et sec pour nettoyer l'écran
Pièces détachées et réparabilité	Disponibilité variable, se référer au service après-vente
Sécurité	Ne pas utiliser pendant la conduite, respecter les réglementations locales
Informations générales	Vérifier la compatibilité avec le véhicule avant l'achat

FOIRE AUX QUESTIONS - NX302E CLARION

Comment réinitialiser le CLARION NX302E ?

Pour réinitialiser le CLARION NX302E, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil à l'aide d'un objet pointu pendant quelques secondes.

Pourquoi mon CLARION NX302E ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le fusible n'est pas grillé et que le câblage est en bon état.

Comment connecter mon téléphone via Bluetooth au CLARION NX302E ?

Activez le Bluetooth sur votre téléphone, puis sur le CLARION NX302E, allez dans les paramètres Bluetooth et sélectionnez 'Ajouter un appareil' pour coupler les deux.

Comment mettre à jour le logiciel de mon CLARION NX302E ?

Visitez le site web de Clarion pour télécharger la dernière mise à jour logicielle. Suivez les instructions pour transférer la mise à jour sur une clé USB et insérez-la dans le port USB de l'appareil.

Pourquoi le son de mon CLARION NX302E est-il faible ?

Vérifiez les réglages de volume et d'égaliseur. Assurez-vous également que les haut-parleurs sont correctement connectés et en bon état de fonctionnement.

Comment changer la langue de l'interface du CLARION NX302E ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue de votre choix dans la liste.

Comment utiliser le GPS sur le CLARION NX302E ?

Assurez-vous que le GPS est activé dans les paramètres. Entrez votre destination dans le menu de navigation et suivez les instructions à l'écran.

Mon CLARION NX302E ne lit pas les fichiers USB, que faire ?

Vérifiez que le format des fichiers est compatible et que la clé USB est correctement formatée en FAT32. Essayez également d'utiliser une autre clé USB.

Comment régler l'heure sur le CLARION NX302E ?

Allez dans le menu des paramètres, sélectionnez 'Horloge' et ajustez l'heure et la date selon vos préférences.

Que faire si le CLARION NX302E ne reçoit pas de signal radio ?

Vérifiez que l'antenne est correctement connectée et en bon état. Essayez de rechercher des stations à nouveau dans le menu radio.

MODE D'EMPLOI NX302E CLARION

Ce guide présente les fonctions de base de l'appareil.

Precautions 2

Panneau de commande 3

Mise sous tension 4

Sélection d'une source 4

Modes de source 5

Lecture MP3/WMA 5
Fonctionnement du mode video USB. 5
Lecture audio iPod 6
Lecture video iPod 6
Mode radio 7

Utilisation Bluetooth 8

Jumelage 8
Menu du téléphone Bluetooth 8
Réalisation d'un appel 8
Lecture audio Bluetooth 8

Première utilisation de Clarion Mobile Map 9

Selection de la destination de l'itinéraire 9
Ecran cartographique 10
Menu d'accès rapide 10

Guide d'installation 11

Preparatifs 11
Contenu de l'emballage 11
Precautions d'installation 11

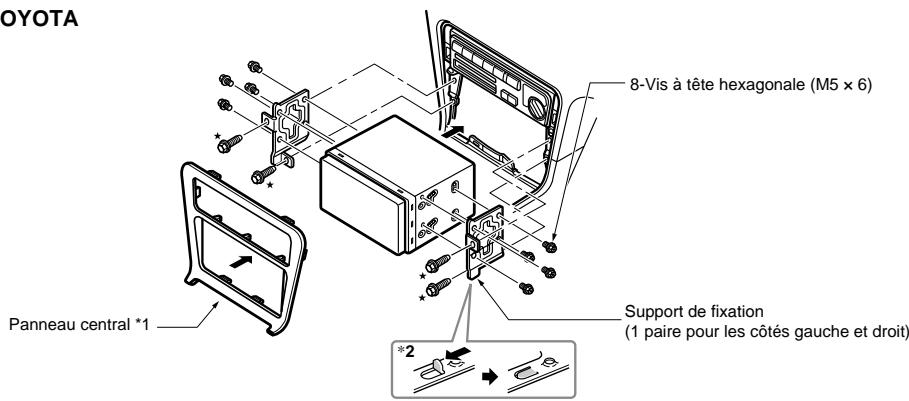

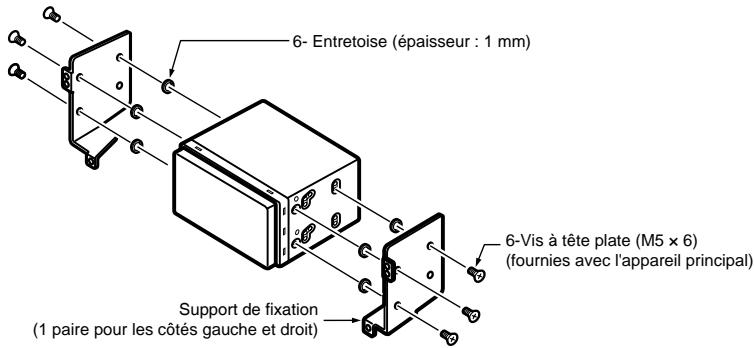

Installation de l'appareil 12
Précautions de branchement 13

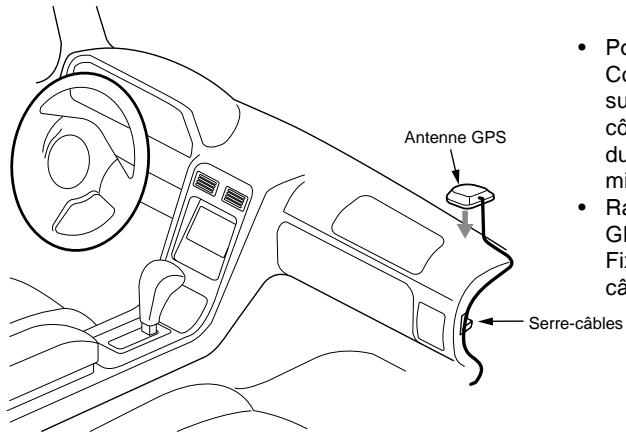

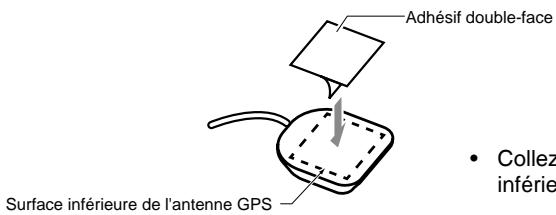

Installation de I'antenne GPS 14

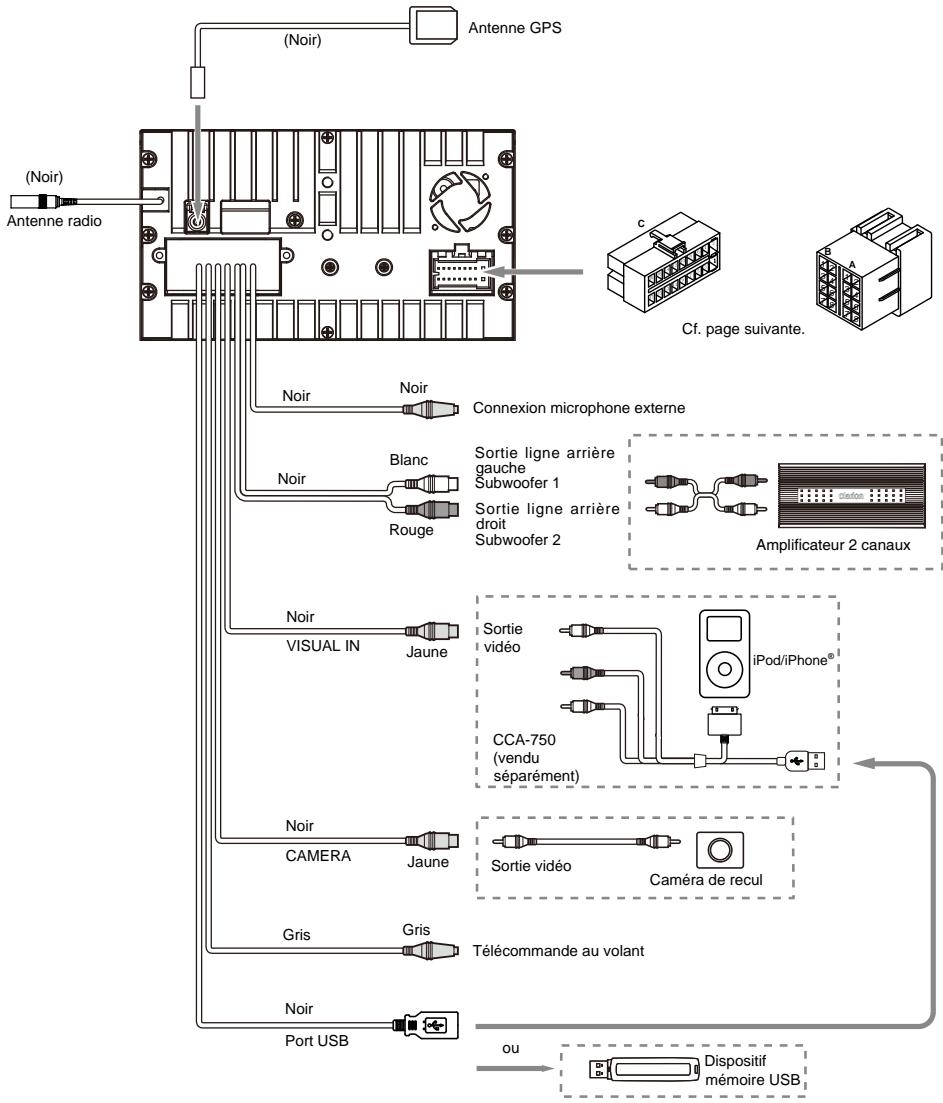

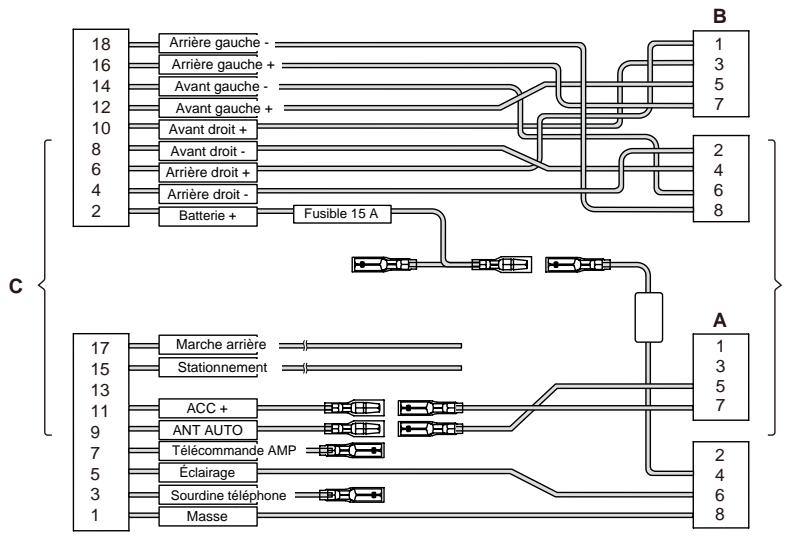

Connexions 15

Remarques

• Pour obtenir plus d'informations sur les fonctions et l'utilisation de ce produit, consultez le Mode d'emploi.
• Les écronsprésentés à titre d'exemple peuvent différer des écrons réels. Les écrons réels peuvent être modifiés sans préavis dans le cadre d'améliorations des performances et des fonctions.

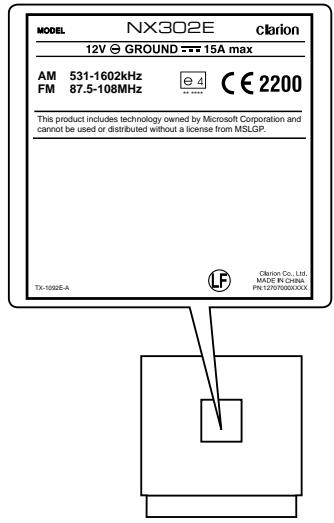

A AVERTISSEMENT

Pour des raisons de sécurité, le conducteur ne doit pas actionner les commandes en conduisant. De même, pendant la conduite, le volume doit être régle à un niveau qui permet de percevoir lessons extérieurs.

1. Cet apparéil utilise des pièces et des composants de précision. En cas d'anomalie, vous ne devez jamais ouvrir le boîtier, démonter l' apparéil ni lubrifier les pièces rotatives. Contactez votre revendeur ou le centre de réparation Clarion.
2. "Made for iPod," and "Made for iPhone" mean that an electronic accessory has been designed to connect specifically to iPod, or iPhone, respectively, and has been certified by the developer to meet Apple performance standards.

1. Le nom commercial et le logo Bluetooth® sont des marques déposées qui appartiennent à Bluetooth SIG, Inc. Clarion Co., Ltd. utilise ces marques sous licence.

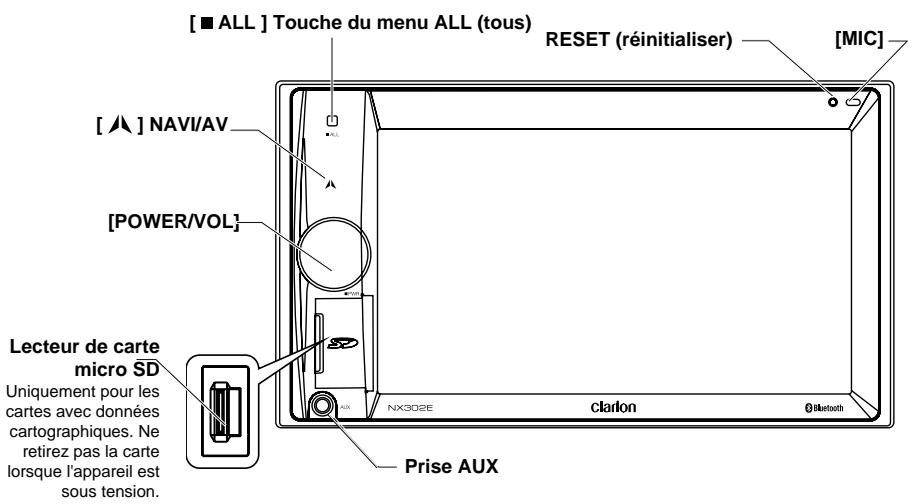

Noms des touches

Bouton [POWER/VOL]

• Appuyez sur le bouton pourmettrele système sous tension lorsquel'allumage est en position ON.
• Quand l'appareil est sous tension, appuyez brievement sur ce bouton pour couper le son.
• Faites tourner le bouton pour augmenter ou diminuer le volume.
• Maintenez cette touche enfoncée pendant plus de 1 seconde pour éteindre l'appareil.

[ALL] Touche du menu ALL (tous)

• Appuyez brievement sur cette touche pour afficher ou masquer le menu de raccourcis.
• Appuyez longuement sur cette touche pour afficher ou masquer le menu de sources principal.

[A] Touche NAVI/AV

• Appuyez sur cette touche pour passer au mode navigation ;
• Appuyez à nouveau sur cette touche pour revenir à la source en cours.

Orifice [MIC]

• Microphone interne

Bouton [RESET] (réinitialiser)

• Appuyez sur cette touche pour charger les paramètres d'origine.

Remarque : Lorsque vous enforcez le bouton de réinitialisation, les fréquences des stations de radio, les titres, etc. mémorisés sont effacés.

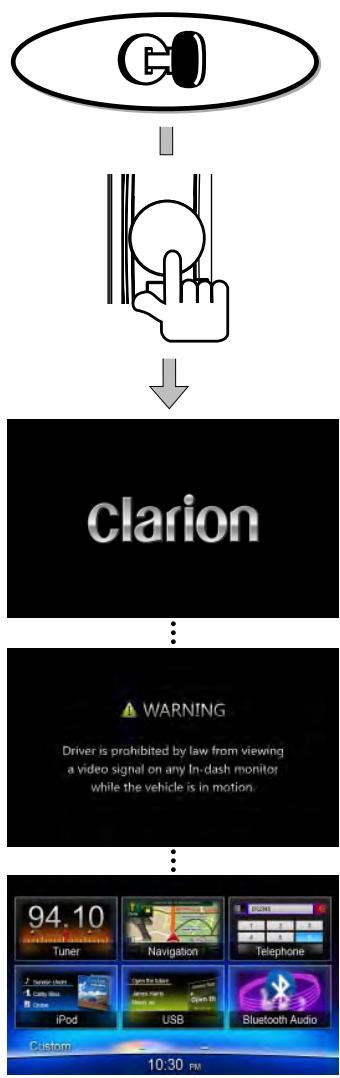

Démarrez le moteur. L'appareil est alimenté.

Appuyez sur la touche [POWER/VOL] du panneau pour allumer l'appareil.

Sélection d'une source

Maintenez la touche [■ALL] (tous) enforcée sur la façon jusqu'à ce que le menu de sources principal apparaisse.

Appuyez sur la touche [-] en bas de l'écran pour afficher les sources.

Changez de page en faisant glisser l'écran vers la gauche ou vers la droite ou en appuyant sur les touches [ - ].

Appuyez sur les icônes à l'écran pour acceder au mode de fonctionnement correspondant tels que le mode Disc (disque), Tuner (tuner), Telephone (telephone), etc.

Quand vous avez besoin le mode source souhaite (par exemple Tuner, USB ou iPod), l'écran suivant s'affiche.

Pendant la lecture, appuyez sur la moitié inférieure de l'écran afin d'afficher la barre de fonctions.

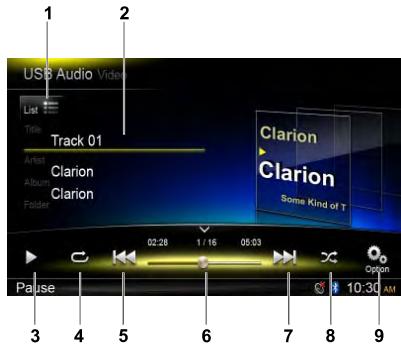

Lecture MP3/WMA

1. Affichage de la liste des dossiers/fichiers (parcourir)
2. Informations relatives au dossier, au titre, à l'artiste ou à l'album
3. Lecture/pause
4. Lecture repétée
5. Morceau précédent Retour rapide (maintenir enforcé)
6. Barre de progression
7. Morceau suivant Avance rapide (maintenir enforcé)
8. Lecture aléatoire
9. Affichage des autres options

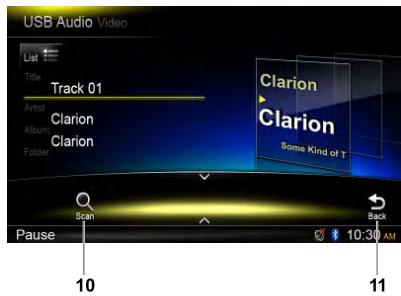

10. Balayage
11. Retour à la barre de fonctions principale

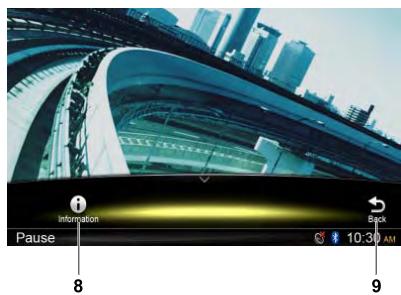

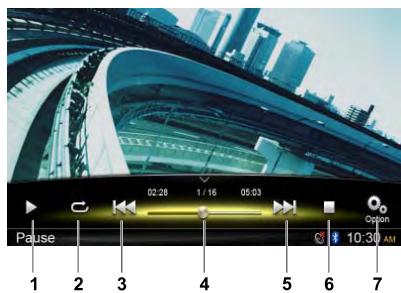

Fonctionnement du mode video USB

1. Lecture/pause
2. Lecture repétée
3. Fichier précédent Retour rapide (maintenir enforcé)
4. Barre de progression
5. Fichier suivant Avance rapide (maintenir enforcé)
6. Affichage du menu de liste (parcourir)
7. Affichage des autres options
8. Affichage des informations relatives à la lecture
9. Retour à la barre de fonctions principale

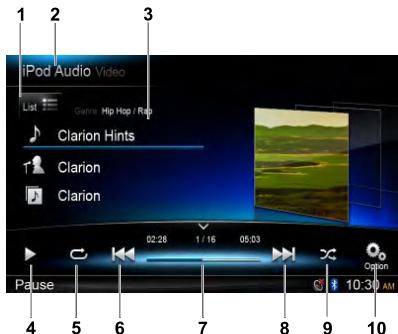

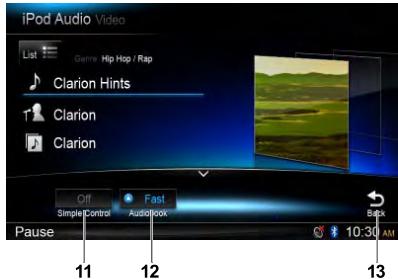

Lecture audio iPod

1. Affichage de la liste des fichiers (parcourir)
2. Permutation entre audio et video iPod
3. Informations relatives au morceau, à l'artiste ou à l'album
4. Lecture/pause
5. Lecture répetée
6. Morceau précédent Retour rapide (maintenir enforcé)
7. Barre de progression
8. Morceau suivant Avance rapide (maintenir enforcé)
9. Lecture aléatoire
10. Affichage des autres options
11. Activation/désactivation de la fonction Simple Control (commande simple)
12. Sélection de la vitesse de lecture des livres audio
13. Retour à la barre de fonctions principale

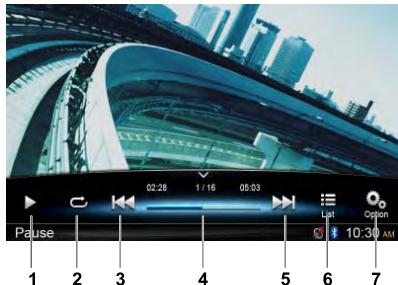

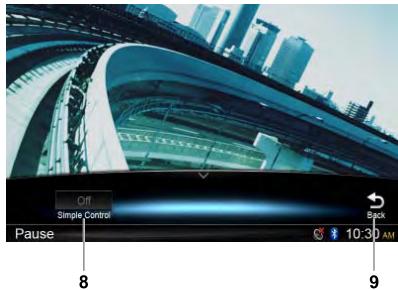

Lecture video iPod

1. Lecture/pause
2. Lecture repétée
3. Fichier précédent Retour rapide (maintenir enforcé)
4. Barre de progression
5. Fichier suivant Avance rapide (maintenir enforcé)
6. Affichage du menu de liste iPod
7. Affichage des autres options
8. Activation/désactivation de la fonction Simple Control (commande simple)
9. Retour à la barre de fonctions principale

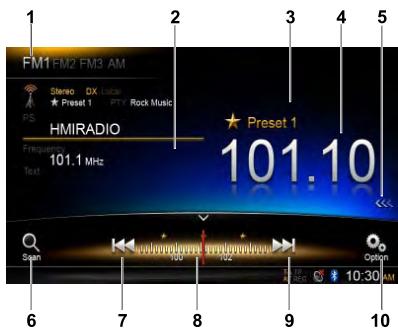

Mode radio

1. Commutateur de fréquence
2. Zone d'informations
3. Numéro de station présélectionnée
4. Fréquence de la station à l'écoute
5. Affichage de la liste des stations présélectionnées
6. Balayage des stations présélectionnées
7. Réglage manuel vers la fréquence inférieure

Réglage automatique vers la fréquence inférieure (maintenir enforcé)

1. Barre des fréquences
2. Réglage manuel vers la fréquence supérieure

Réglage automatique vers la fréquence supérieure (maintenir enforcé)

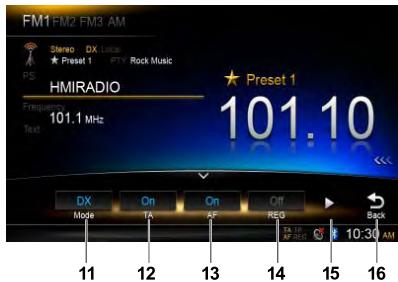

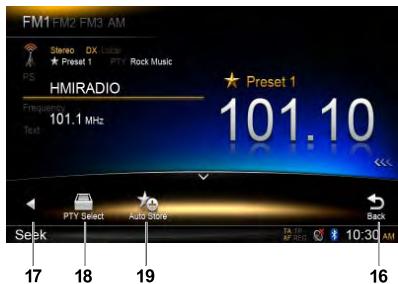

1. Affichage des autres options
2. Sélection du mode de recherche locale ou distante
3. Activation/désactivation des announcements routières
4. Activation/désactivation de la fréquence alternative
5. Activation/désactivation du mode régional
6. Affichage de la page suivante
7. Retour à la barre de fonctions principale
8. Affichage de la page précédente
9. Sélection du type de programme
10. Stockage automatique des stations présélectionnées

Jumelage

1. Appuyez sur [Custom] (personnaliser) dans le coin inférieur gauche de l'écran principal, puis choisissez [Settings] (paramètres) à l'écran afin d'ouvoir le menu Setting (configuration).
2. Appuyez sur [Setup] (configuration), puis appuyez sur la touche à droite de « Bluetooth » afin d'ouvoir le menu de configuration de Bluetooth.
3. Sélectionnez [On] à droite de « Bluetooth »
4. Activez la fonction Bluetooth de votre téléphone portable.
5. Ouvrez le menu de configuration Bluetooth de votre téléphone portable.
6. Lancez une recherche de nouveaux péripériques Bluetooth.
7. Sélectionnez NX302E dans la liste de jumelage du téléphone portable.
8. Saisissez le mot de passer. (Le mot de passer par défaut est "0000")
9. Si le jumelage réussit, l'icone dans le coin inférieur droit de l'écran devient bleue.

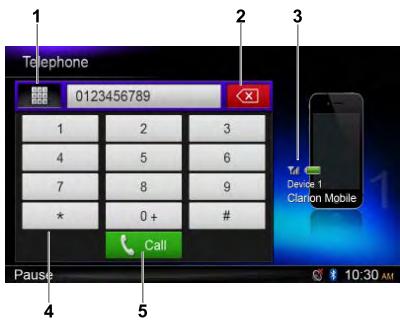

Menu du téléphone Bluetooth

1. Affichage des catégories d'historique
2. Espace en arrête
3. Informations relatives au périphérique jumelé
4. Pavé numérique
5. Appel/fin d'appel

Réalisation d'un appel

Composition du numero

1. Saisissez le numero à l'aide des touches numérotiées à l'écran.
2. Appuyez sur la touche [cal] pour composer le numero.

Appuyez sur la touche [×] pour supprimer des caractères.

1. Appuyez sur la touche [C] pour raccrocher.

Pour acceder à l'histoire des appels réalisés, reçus ou en absence ou pour consulter le repertoire, appuyez sur la touche.

- Réception d'un appel

Pour répondre à un appel entrant, appuyez sur la touche [ call].

• Appuyez sur la touche [ -End ] pour rejoeter un appel entrant.

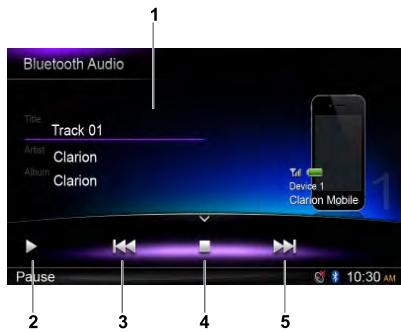

Lecture audio Bluetooth

1. Informations relatives au titre, à l'artiste ou à l'album
2. Lecture/pause
3. Morceau précédent Retour rapide (maintenir enforcé)
4. Arret
5. Morceau suivant Avance rapide (maintenir enfoncé)

À la première exécution de Clarion Mobile Map, vous devez réaliser les opérations suivantes :

1. Sélectionner la langue de l'interface de l'application. Vous pourrez la modifier ultérieurement via le menu Settings (paramètres).
2. Sélectionner la langue et la voix du guidage vocal. Vous pourrez les modifier ultérieurement via le menu Settings (paramètres).
3. Lire et accepter le Contrat de licence d'utilisateur final.
4. Lire et accepter l'advertisement sur la sécurité routière. Une fois ces opérations terminées, le menu Navigation (navigation) s'affiche et vous pouvez

commencer à utiliser Clarion Mobile Map.

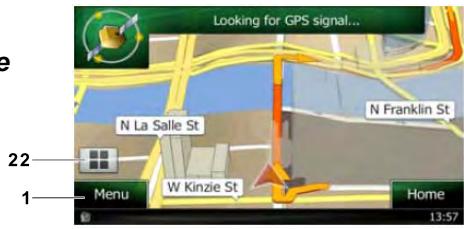

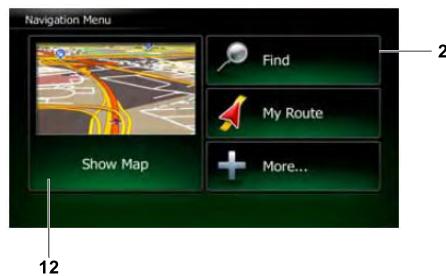

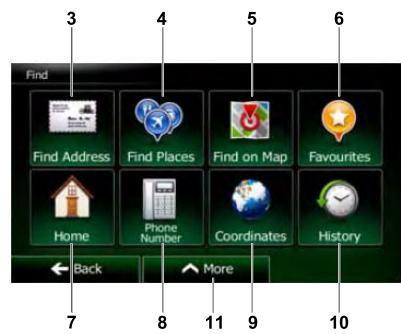

Sélection de la destination de l'itinéraire

Pour saisir une adresse en tant que destination, procedez comme suit :

1. Si l'écran cartographique est affché,
   tapez sur Menu pour revenir au menu Navigation (navigation).

2. Dans le menu Navigation (navigation), tapez sur les boutons suivants : Find

3. Sélection d'une destination via la saisie de l'adresse ou du code postal

4. Sélection de la destination parmi les lieux d'intérêt
5. Sélection d'un emplacement sur la carte en guise de destination
6. Sélection de la destination parmi les favorsis
7. Sélection de l'emplacement d'origine
8. Recherche d'un lieu d'intérêt à l'aide du numéro de téléphone

• Pour obtenir des informations sur les autres méthodes, consultez le mode d'emploi.

• Saisie des coordonnées de la destination

• Sélection d'une destination réçente dans l'Historique
• Options complémentaires

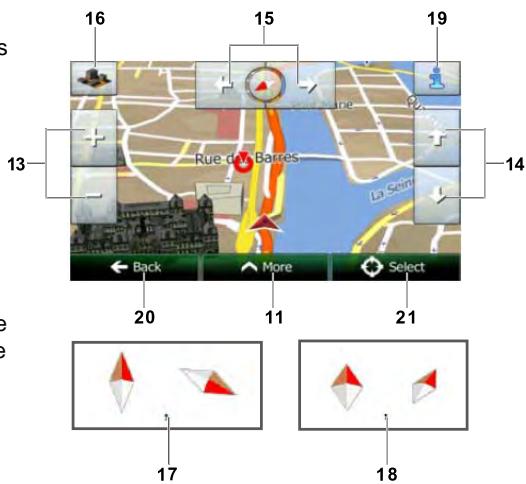

Écran cartographique

1. Pour agrandir cette petite carte et ouvrir l'écran cartographique, tapez sur le bouton [Show Map] (afficher la carte).
2. Zoom avant et zoom arrêté
3. Basculement vers l'avant et vers l'arrière
4. Rotation vers la gauche ou vers la droite
5. Représentation 2D ou 3D
6. Boussole en représentation 2D
7. Boussole en représentation 3D
8. Informations sur le lieu
9. Retour à la navigation normale
10. Sélection de la destination

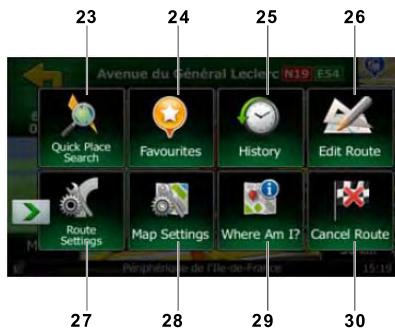

Menu d'accès rapide

1. Le menu d'accès rapide reprend une sélection de commandes et de fonctions les plus souvent sollicitées durant la navigation. Tapez sur pour ouvrir ce menu directement depuis l'écran cartographique.
2. Find / Find Places /Quick Search (recherche/recherche des lieux/ recherche rapide) (Cette fonction permet de couver un lieu sur l'itinétaire ou a proximé de votre position actuelle si aucun itinétaire n'a été calculé.)
3. Find / Favourite (recherche/favoris) (Cette touche ouvre la liste de vos destinations favorites.)
4. Find / History (recherche/historique) (Cette touche ouvre la liste de l'historique. Vous pouvez y selectionner une destination antérieure.)
5. My Route / Edit Route (mon itinétaire/ modifier l'itinétaire) (Cette touche lance la fonction de modification de l'itinétaire.)
6. More / Settings / Route Settings (avancé/ paramètres/paramètres d'itinétaire) (Cette touche permet d'acceder aux

paramétres en rapport avec l'itinétaire.)

1. More / Settings / Route Settings (avancé/ paramètres/paramètres de la carte) (Cette touche permet d'acceder aux paramètres en rapport avec la carte.)
2. Tapez sur le champ Current Street (rue actuelle) de l'écran cartographique (Cette touche ouvre un écran spécial qui fournit des informations sur la position actuelle et qui propose une touche pour réaliser une recherche sur les services d'urgence et de dépannage situés à proximité.)
3. My Route / Cancel Route (mon itinétaire/ annuler l'itinéaire) (Cette touche annule l'itinéaire et arrêté la navigation. Cette touche est remplaçée par la suivante si des jalons ont été définis.)

Preparatifs

1. Cet apparéil est unconçu exclusivement pour les vehicules avec une alimentation de 12 V à masse négative.
2. Lisez ces instructions attentivement.
3. Veillez a bien débrancher la borne « ⊙ » de la batterie avant de commencer. Cette opération a pour but d'éviter les courts-circuits lors de l'installation.

Contenu de l'emballage

Appareil principal 1
Connecteur pour fil 1
Antenne GPS. 1
ATTACHE pour le cable de l'antenne GPS3
ADHÉSIF DOUBLE-FACE pour l'antenne
GPS 1
Chiffon de nettoyage 1
Carte de garantie. 1

Guide de démarrage rapide. 1
Mode d'emploi (CD-R) 1
Raccord Electro-Tap. 2
Boulons à encastrer (M5x6) 8
Vis à tête hexagonale (M5x6) 8
Goujon arrriere. 1
Pièces en caoutchouc 1
Cable AV 1

Précautions d'installation

1. Préparez toutes les pieces nécessaires avant de proceder à l'installation de l'appareil.
2. L'angle d'installation de l'appareil par rapport au plan horizontal ne peut etre supérieur a 30^
3. Si l'installation nécessite certaines interventions sur la carrosserie, comme percer des trous, consultez votre concessionnaire au préalable.
4. Pour l'installation, utilisez exclusivement les vis fournies. L'utilisation d'autres vis pourrait endommager l'appareil.

Installation de l'appareil

Cet apparéil est concu pour une installation fixe dans le tableau de bord.

1. Lorsque vous installez l'appareil dans des vehicules NISSAN, servez-vous des pieces fournies avec l'appareil (reportez-vous à « ■ NISSAN »). Lorsque vous installez l'appareil dans des vehicules TOYOTA, servez-vous des pieces fournies avec le vehicule (reportez-vous à « ■ TOYOTA »).
2. RÉaliséz les branchements conformément aux instructions du point « Connexions »
3. Remontez et fixez l'appareil sur le tableau de bord et reglez le panneau avant et le panneau central.

Orifices pour les vis de montage (vue latérale de l'appareil principal)

NISSAN

TOYOTA

■ NISSAN

TOYOTA

Remarque :

1 Certains orifices du panneau sont trop petits pour l'appareil selon le type de vehicule et le modele. Dans ce cas, effectuez une coupe de 0,5 à 1,5 mm dans les parties inférieures et supérieures du cadre du panneau afin de pouvoir insérer l'appareil facilement.
2 Si le crochet du support d'installation est en contact avec l'appareil, pliez-le et aplatissez-le à l'aide d'une pince ou d'un outil similaire.

Véhicule d'une marque autre que NISSAN et TOYOTA

Dans certains cas, il peut s'avérer nécessaire d'effectuer des modifications sur le panneau central. (Découpage, replissage, etc.)

Supports de fixation typiques

Dans certains cas, il peut s'avérer nécessaire d'effectuer des modifications sur le panneau central. (Découpage, replissage, etc.)

Example 1-3

Fixez les vis sur les repères

Précautions de branchement

• Veillez à mesure l'appareil hors tension avant d'effectuer tout branchement. Soyez particulièrement vigilant au cheminement des fils.
• Maintenez-les à l'écart du moteur, du tuyau d'échéppement, etc. La chaleur pourrait les endommager.
• Si le fusible saute, vérifie vos connexions. Quand un fusible est grillé, remplacez-le par un nouveau fusible de capacité identique.
• Pour remplacer le fusible, retirez l'ancien fusible du cordon d'alimentation et introduisez un nouveau fusible.

Remarque :

• Il existe divers types de porte-fusibles. Ne laissez pas le côté batterie toucher d'autres pièces métalliques.

• Àprous la connexion, attachez le cable à l'aide d'un collier ou de ruban isolant pour la protection.

Installation de l'antenne GPS

A VERTISSEMENT

• Ne pas installer l'antonne GPS à un endroit où elle risque de générer le déploiement du coussin de sécurité ou de limiter le champ de vision du conducteur.
• Ne pas utiliser le système de navigation si le cable de l'antenne GPS est coupé. Les cables d'alimentation pourrait être court-circuités.

Remarque :

• L'antenne GPS fournie est prévue pour une installation à l'intérieur du vehicule. Ne l'installé pas à l'extérieur du vehicule.
• Installé l'antenne GPS à plus de 50 cm de l'appareil principal, d'autres apparèils audio tels qu'un lecteur de CD ou d'un détecteur de radars. Si l'antenne est installée à proximité de ces apparèils, la réception du signal GPS pourrait être perturbée.
• Pour améliorer la réception du signal GPS, installez l'antenne GPS horizontally sur une surface plane.
• Ne peignez pas ou ne cirez pas le couvercle de l'antenne GPS. Cela pourrait réduire ses performances.
• Installez l'antenne GPS à 10 cm au moins du pare-brise.
• Nettoyez la surface de montage avant d'installer l'antenne GPS.

• Posez l'antenne GPS.

Collez-la correctement sur une surface plane du tableau de bord côté passager où l'interruption du signal du GPS sera réduite au minimum.

• Raccordez le cable de l'antenne GPS.

Fixez le cable à l'aide des serre-cables.

• Collez l'adhésif double-face sur la surface inférieure de l'antenne GPS.

Connexions

Emplacement	Fonction
	Connecteur A	Connecteur B
1		Arrière droit (+) / violet
2		Arrière droit (-) / violet avec bande noire
3		Avant droit (+) / gris
4	Batterie 12 V (+) / jaune	Avant droit (-) / gris avec bande noire
5	Antenne auto / bleu	Avant gauche (+) / blanc
6	Éclairage / orange avec bande blanche	Avant gauche (-) / blanc avec bande noire
7	ACC+ / rouge	Arrière gauche (+) / vert
8	Masse / noir	Arrière gauche (-) / vert avec bande noire

VW,Audi

Remarque :

1 Connexion à la borne d'entrée audio AUX et à la borne d'entrée video iPod. (La connexion audio est requise uniquement lorsque l'option [Analog] (analogue) est sélectionnée pour le signal de sortie iPod. Reportez-vous au Mode d'emploi).
2 Sur les vehicules de certaines marques (Volkswagen/Opel/Vauxhall), il est nécessaire d'inverser la connexion de l'accessoire « Rouge » et de l'alimentation principale « Jaune » afin d'éviter la surcharge et la perte de mémoire.
*3 Lorsque l'appareil est installé sur un vehicule Volkswagen de 1998 ou ultérieur, veillez à interrompré la sortie « Remote ».

Débranche le fil « bleu/blanc » et isolez les extrémités de ce fil. Le risque de panne existe si le cable n'est pas débranché ou s'il n'est pas isolé.

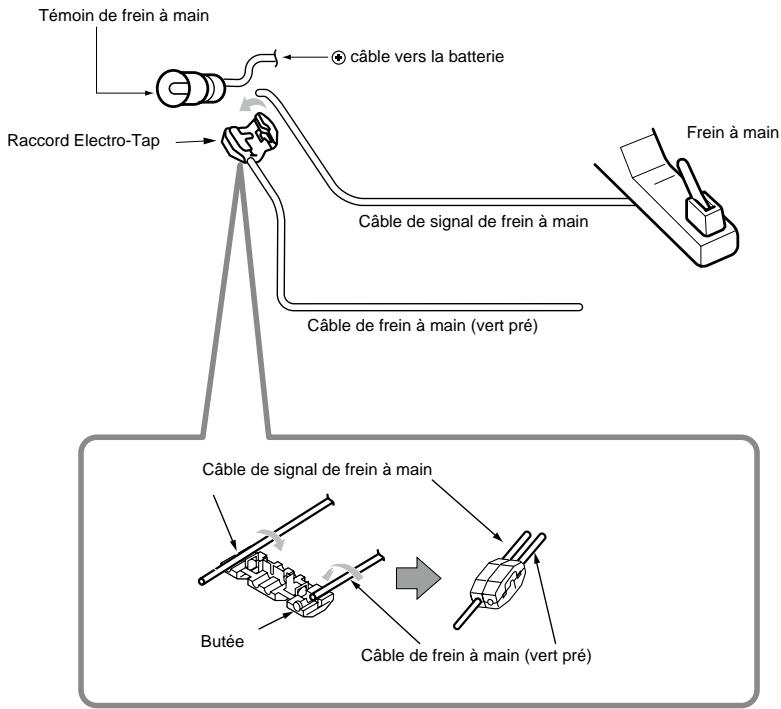

■ Connexion du cable du frein à main

Raccordez le cable à la masse du témoin de frein à main dans le combiné d'instruments.

Remarque :

• La connexion du cable du frein à main à la masse du témoin permet de regarder des vidés lorsque le frein à main est serré.
• Si le cable de frein à main n'est pas connecté, le moniteur n'affichera aucune image video.

C E 2200

English:

Déclaration de conformité

Nous, Clarion, déclarons que ce modèle NX302E est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Deutsch:

Z.l. du Pré à Varois, Route de Pompey, 54670 Custines, FRANCE (Γαλλίσ)

Clarion Co., Ltd.
