Type d'appareil	Lave-vaisselle intégrable
Capacité	12 à 14 couverts
Nombre de programmes	5 à 7 programmes
Consommation d'eau	10 à 15 litres par cycle
Consommation énergétique	Classe A à A++
Niveau sonore	45 à 50 dB
Type de séchage	Condensation
Type d'intégration	Totale
Dimensions (HxLxP)	82-85 x 60 x 55 cm
Type de commande	Électronique avec affichage
Départ différé	Oui, jusqu'à 24 heures
Protection anti-fuite	Oui
Panier supérieur réglable	Oui
Matériau intérieur	Inox
Type de filtre	Auto-nettoyant
Alimentation électrique	230 V / 50 Hz
Poids	Environ 40 kg

FOIRE AUX QUESTIONS - LVS 49L1S LISTO

Comment allumer le LISTO LVS 49L1S ?

Pour allumer le LISTO LVS 49L1S, branchez-le sur une prise électrique et appuyez sur le bouton d'alimentation situé à l'avant de l'appareil.

Comment régler la température du LISTO LVS 49L1S ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour sélectionner la température souhaitée. Assurez-vous que l'appareil est allumé avant d'effectuer le réglage.

Que faire si le LISTO LVS 49L1S ne refroidit pas ?

Vérifiez si l'appareil est correctement branché et si le réglage de la température est adéquat. Assurez-vous également que les grilles de ventilation ne sont pas obstruées.

Comment nettoyer le LISTO LVS 49L1S ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur et un mélange d'eau et de vinaigre pour nettoyer l'intérieur. Évitez d'utiliser des produits chimiques agressifs.

Le LISTO LVS 49L1S fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement, surtout lors du démarrage ou du cycle de refroidissement. Si le bruit est anormal ou excessif, vérifiez les pièces mobiles et contactez le service après-vente.

Quelle est la capacité du LISTO LVS 49L1S ?

Le LISTO LVS 49L1S a une capacité de 49 litres, ce qui le rend idéal pour une utilisation domestique ou dans un petit bureau.

Comment désembuer le LISTO LVS 49L1S ?

Pour désembuer l'appareil, activez le mode déshumidification, si disponible, ou augmentez légèrement la température pour réduire l'humidité à l'intérieur.

Où puis-je trouver les pièces de rechange pour le LISTO LVS 49L1S ?

Les pièces de rechange pour le LISTO LVS 49L1S peuvent être commandées auprès du service après-vente de LISTO ou chez des distributeurs agréés.

MODE D'EMPLOI LVS 49L1S LISTO

Notice d'utilisation

Lave-vaisselle intégrable

LVI 49L1f

CONSIGNES DE SECURITE 2
DESCRIPTION DE L'APPAREIL 4
FICHE PRODUIT 5
INSTALLATION 6
BRANCHEMENT ELECTRIQUE 10
Mise à la terre 10
RACCORDEMENTS 11
Raccordement au tuyau d'arrivee d'eau 11
Raccordement à l'évacuation d'eau (vidange) 11
AVANT LA PREMIERE UTILISATION 12
A. Reglage de I'adoucisseur d'eau 12

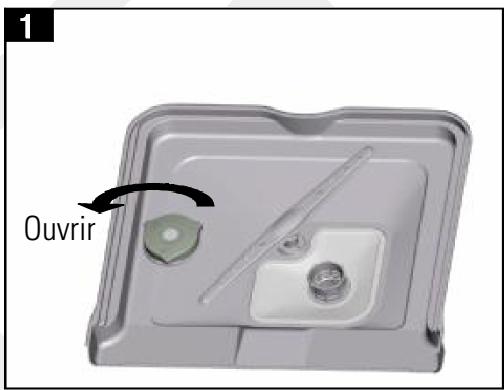

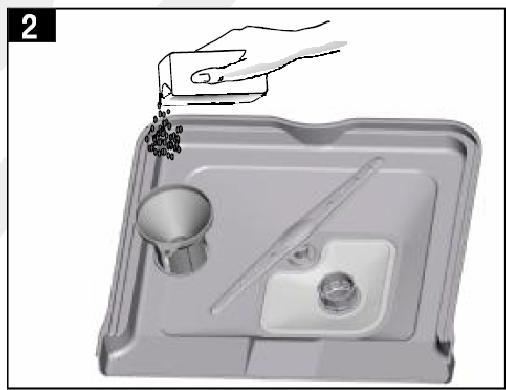

B. Remplissage du réservoir de sel regénérant 13

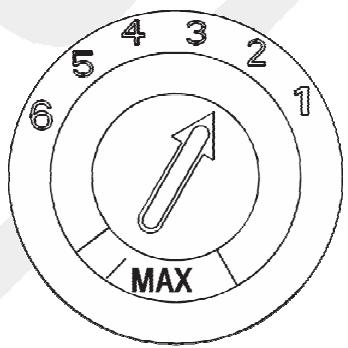

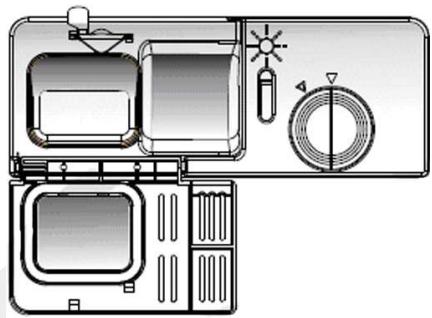

C. Regler le dosage du liquide de rinceage 14

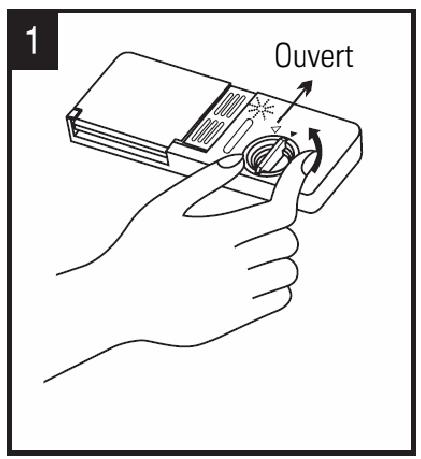

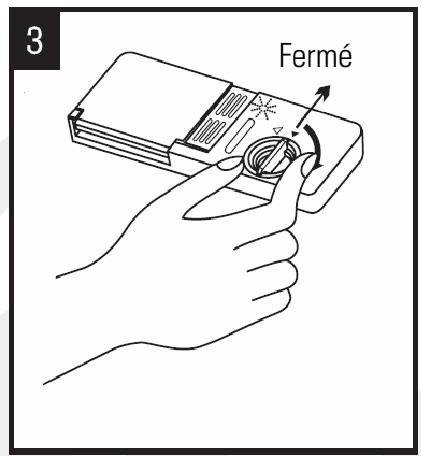

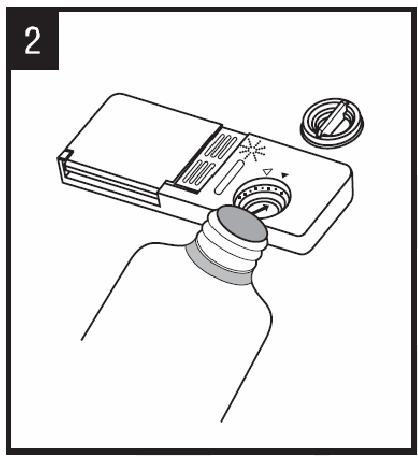

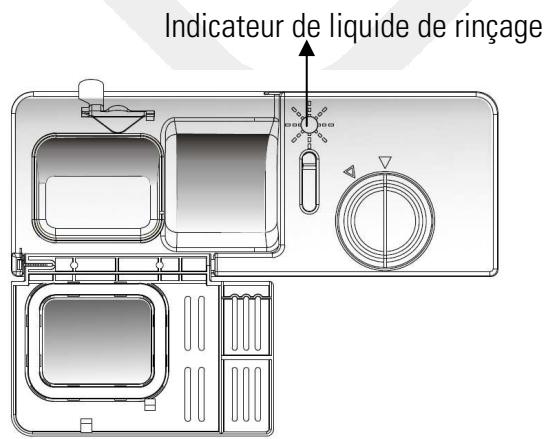

D. Remplissage du distributeur de liquide de rincege 15

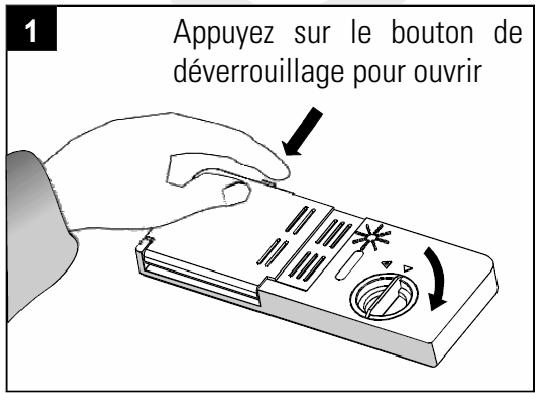

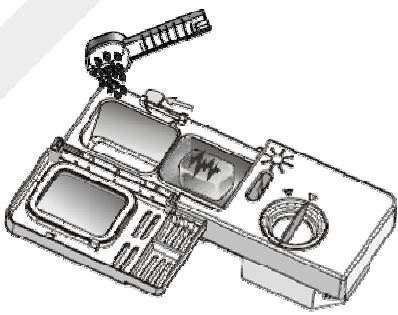

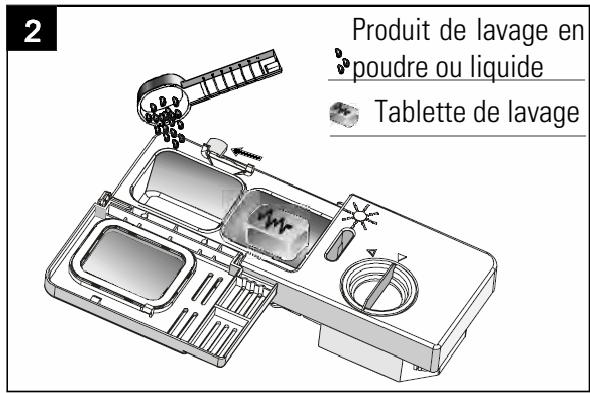

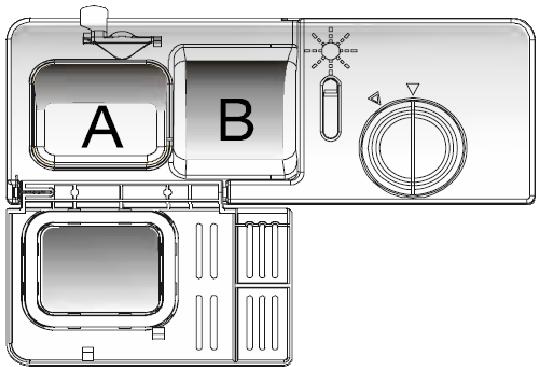

E. Remplissage du distributeur de produit de lavage 15

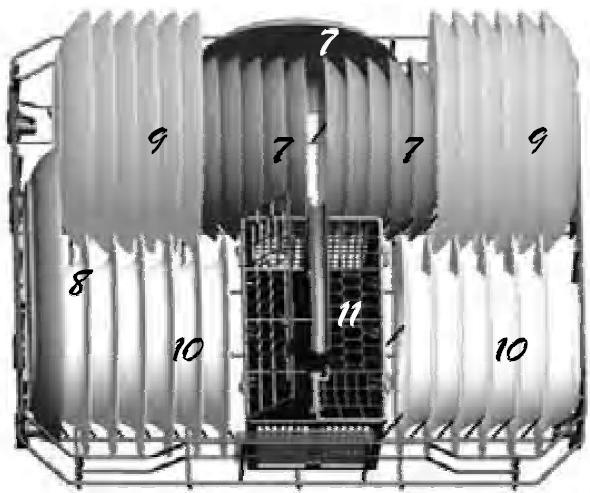

F. Chargement du lave-vaisselle 16
UTILISATION 19
- Préparation 19
Allumer/eteindre l'appareil 19
Lancer un programme 19
Tableau des programmes de lavage 20
- Modifier un programme en cours de lavage 20
- Fonction Pause 21
Fin du programme / déchargement 21
NETTOYAGE ET ENTRETIEN 22

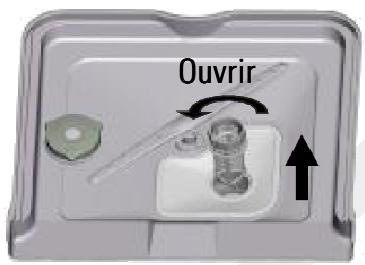

Nettoyage et entretien des filtrés 22
Nettoyage des bras d'aspersion 23
Nettoyage du lave-vaisselle 23
GUIDE DE DEPANNAGE 24
- Codes pannes 25

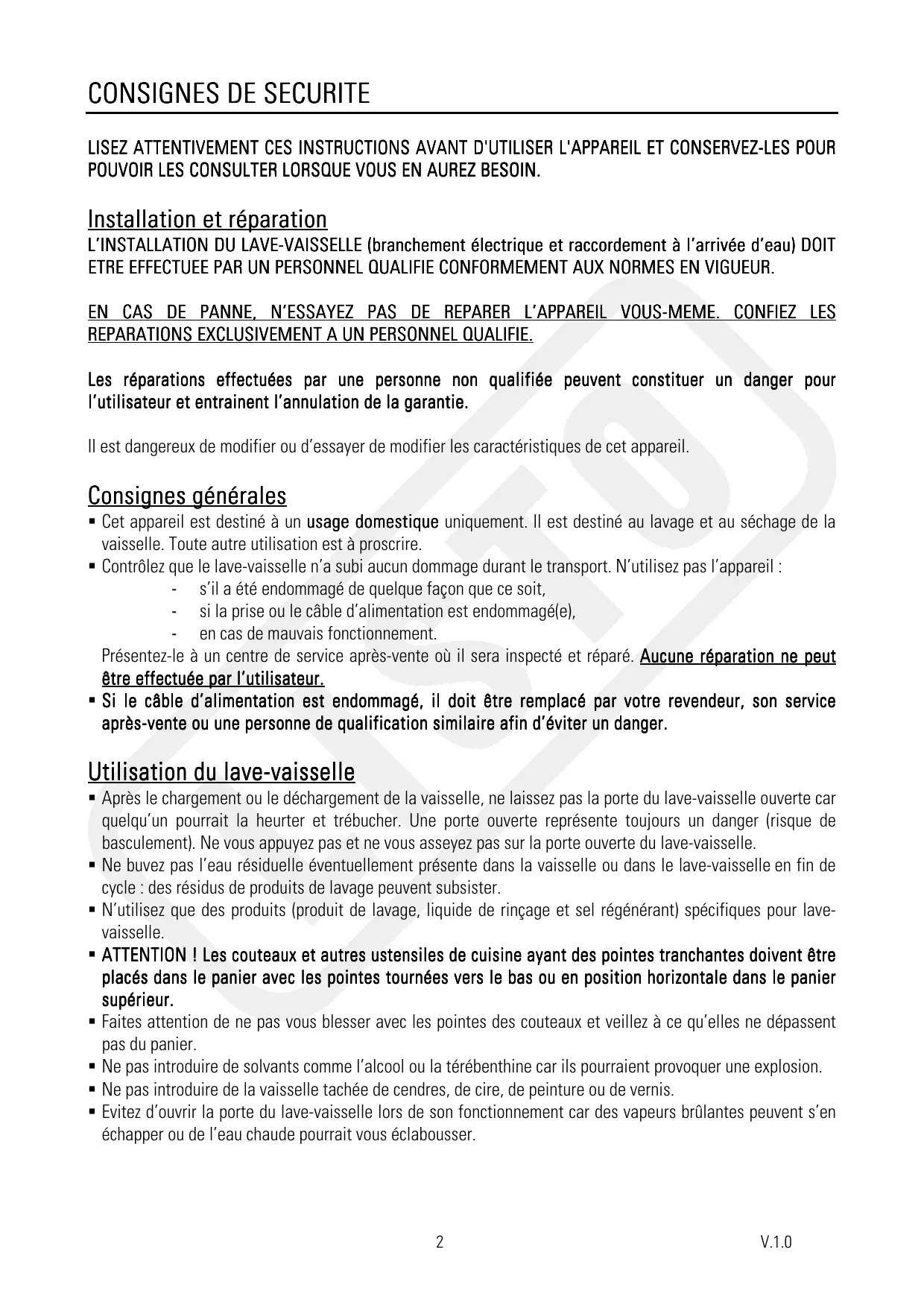

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POURPOUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Installation et réparation

L'INSTALLATION DU LAVE-VAISSELL (branchement électrique et raccordement à l'arrivée d'eau) DOIT ETRE EFFECTUE PAR UN PERSONNEL QUALIFIE CONFORMMEMENT AUX NORMES EN VIGUEUR.

EN CAS DE PANNE, N'ESSAYEZ PAS DE REPARER L'APPAREIL VOUS-MEME. CONFIEZ LES REPARATIONS EXCLUSIVEMENT A UN PERSONNEL QUALIFIE.

Les réparations effectuées par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entrainment l'annulation de la garantie.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.

Consignes générales

• Cet apparéil est destiné à un usage domestique uniquement. Il est destiné au lavage et au séchage de la vaisselle. Toutte autre utilisation est à proscribe.

• Contrôlez que le lave-vaisselle n'a subi aucun dommage durant le transport. N'utilise pas l'appareil :

• s'il a été endommagé de chaque façon que ce soit,

• si la prise ou le cable d'alimentation est endommagé(e),
• en cas de mauvais fonctionnement.

Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuee par l'utilisateur.

• Si le cable d'alimentation est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Utilisation du lave-vaisse

• ÀpRES le chargement ou le déchéargement de la vaisselle, ne laissez pas la portedu lave-vaisselle ouverte car quellqu'un pourrait la heurter et trébucher. Une porte ouverte représenté tous un danger (risque de basculement). Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du lave-vaisselle.
• Ne buvez pas l'eau résiduelle éventuellesment presente dans la vaiselle ou dans le lave-vaiselle en fin de cycle : des résidus de produits de lavage peuvent subsister.
• N'utilisez que des produits (produit de lavage, liquide de rincage et sel regénérant) spécifiques pour lavevaisselle.
• ATTENTION! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale dans le panier supérieur.
• Faites attention de ne pas vous blesser avec les pointes des couteaux et voirlez à ce qu'elles ne dépassent pas du panier.
• Ne pas introduire de solvants comme l'alcool ou la térébenthine car ils pouraient provoquer une Explosion.
• Ne pas introduire de la vaisse tachée de cendres, de cire, de peinture ou de vernis.
• Evitez d'ouvrir la porte du lave-vaisselle lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser.

Branchement électrique

• Avant de brancher votre apparéil, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l' apparéil.
• Cet apparéil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• En cas d'anomalie de fonctionnement, débranchez le lave-vaisselle de la prise de courant et fermez le robinet d'arrivée d'eau.

Sécurité des enfants

• Tenez les matériaux d'emballage hors de portée des enfants (risques d'asphyxie).
• Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacities physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l' apparéil par une personne responsable de leur sécurité.
  Veillez à ce que les enfants ne puissant pas jouer avec l'appareil.
• Ne pas laisser les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.

Mise au rebut

• Mettez hors d'usage les-appareils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
• Condamnez les parties pouvant être dangereuses pour les enfants (porte, serrure, etc.).

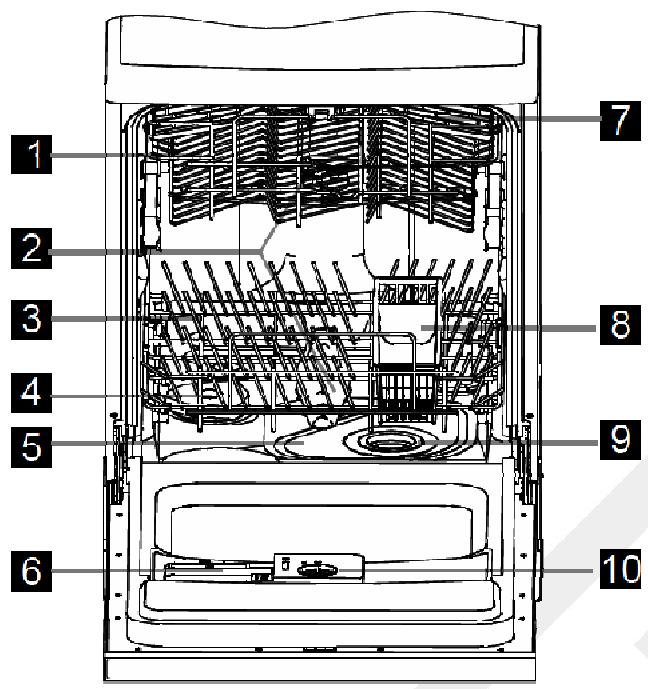

Description de l'appareil

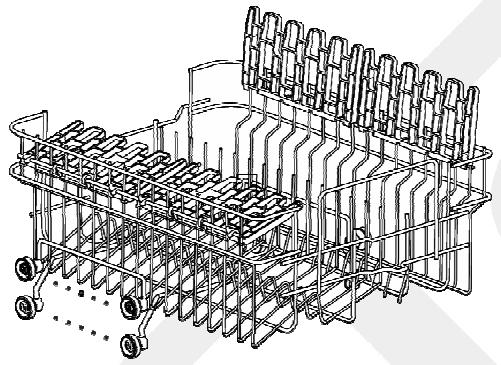

1. Panier supérieur
2. Bras d'aspersion (x 2)
3. Panier inférieur
4. Adoucisseur d'eau
5. Filtre principal
6. Distributeur de produit de lavage

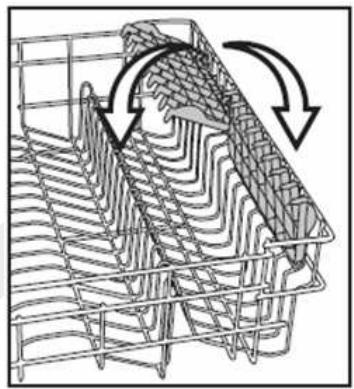

1. Etagère à tasses

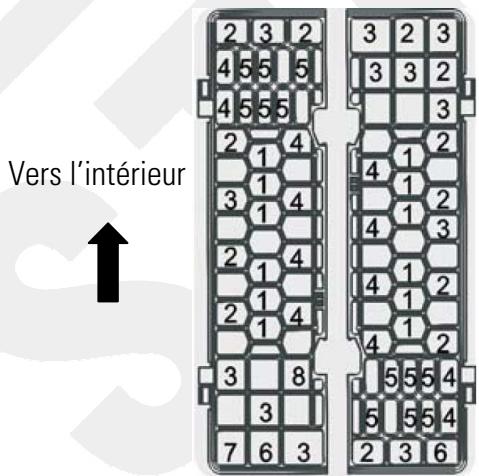

2. Panier à couverts

3. Filtre à déchets

4. Distributeur de produit de rinceage

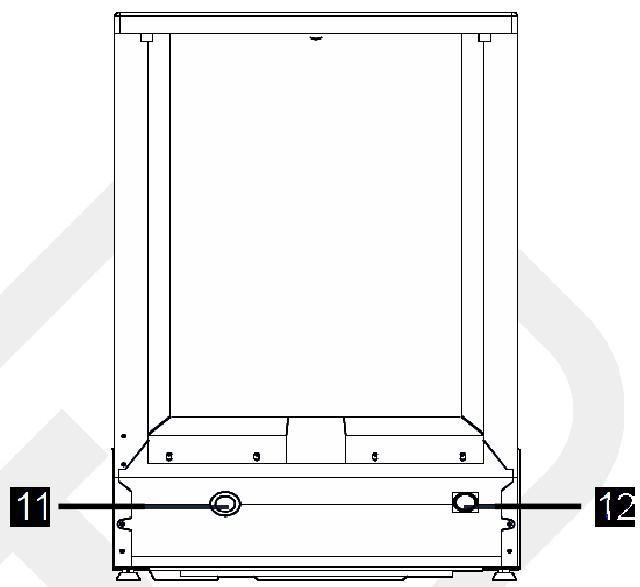

5. Raccord du tuyau d'évacuation
6. Raccord du tuyau d'arrivée d'eau

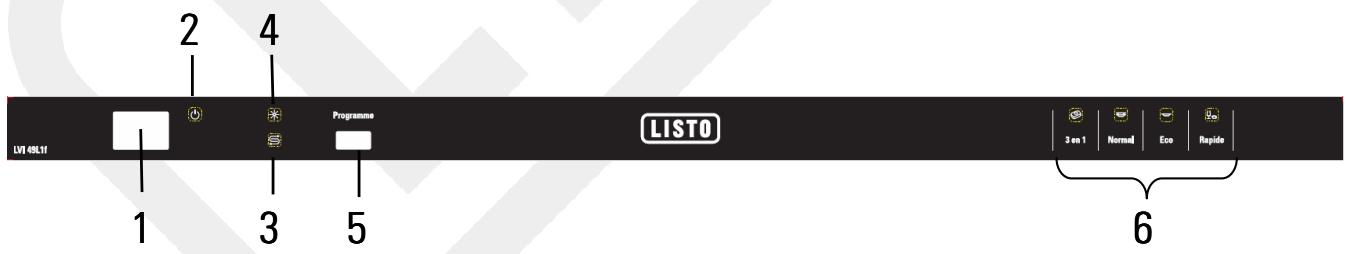

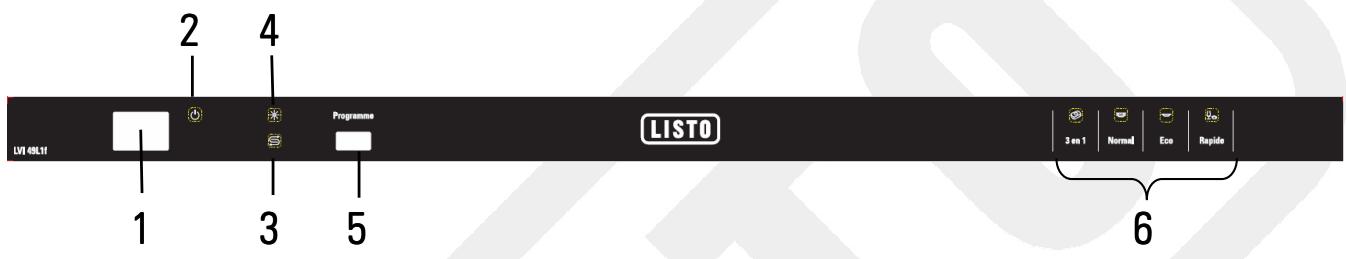

Description du bandeau de commandes

1. Touchemarche/arrêt

2. Témoin lumineux de fonctionnement (s'allume lorsque le lave-vaisselle est allumé)

3. Témoin lumineux « manque de sel »

4. Témoin lumineux « manque de liquide de rangage »
5. Touche de sélection des programmes
6. Témoins lumineux des programmes (le témoin lumineux du programme choisi s'allume)

Désignation	Valeur	Unité
Marque	LISTO
Référence du modele	LVI 49L1f
Capacité nominale	12	couverts
Nombre de programmes de lavage	4
Départ différé	Non
Durée maximum du départ différé		heures
Dimensions (L x P x H)	59,5 X 54 X 83	cm
Poids net	41	kg
Classe d'efficacité energétique	A
Consommation d'énergie de 306 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du cycle de lavage standard	1,092	kWh
Tension et fréquence	220 - 240 V~ 50 Hz
Intensité	3,15	A
Puisance	1760 - 2100	W
Consommation d'électricité en mode « arrêt »	0,03	W
Consommation d'électricité en mode « laissé sur marche »	0,85	W
Pression d'eau maximum	10 bars / 1 MPa
Pression d'eau minimum	0,4 bar / 0,04 MPa
Consommation d'eau de 4620 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité de séchage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces)
Le « programme standard » est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaisse normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.
Durée du « programme standard »	155	minutes
Durée du mode « laissé sur marche »		minutes
Émissions acoustiques dans l'air	49	dB(A)
Option « ½ charge »	Non applicable
Intégrable	Oui

L'installation du lave-vaisselle (branchement électrique et raccordement à l'arrivée d'eau) doit effectue par un personnel qualifié conformément aux normes en vigueur.

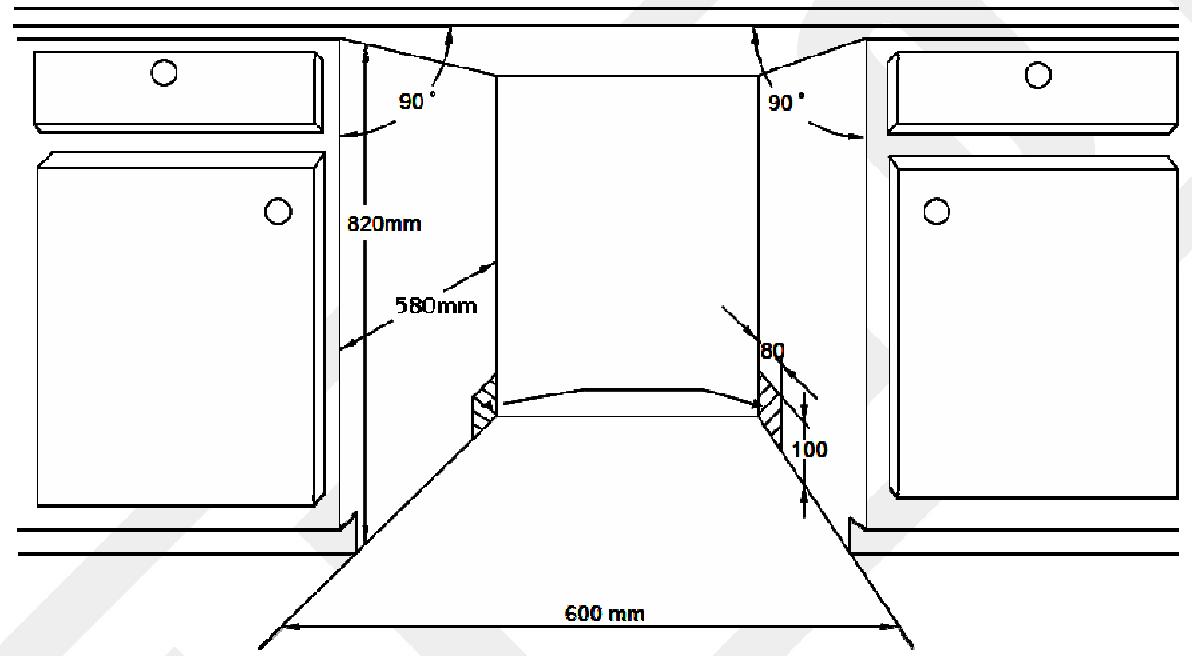

Etape 1 : Dimensions de la niche d'encastrement

Risque de chocolélectrique! Lorsque vous procédez à l'installation du lave-vaisselle, l'appareil re débranché de la prise de courant.

Veuillez respecter les dimensions indiquées ci-dessous.

[Figure 2]

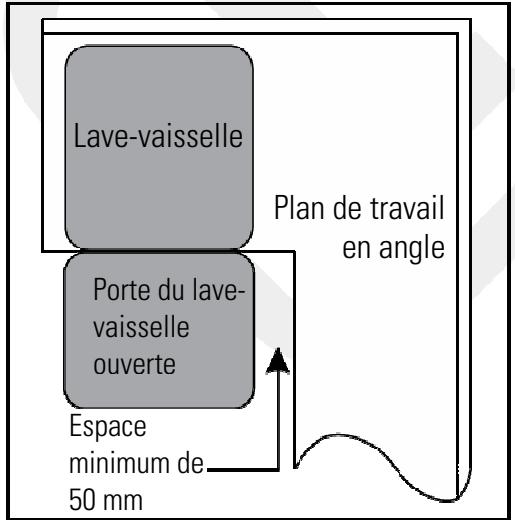

Dans le cas d'une installation dans un plan de travail en angle, veuillez laisser un espace minimum de 50~mm comme indiqué sur le schéma ci-contre.

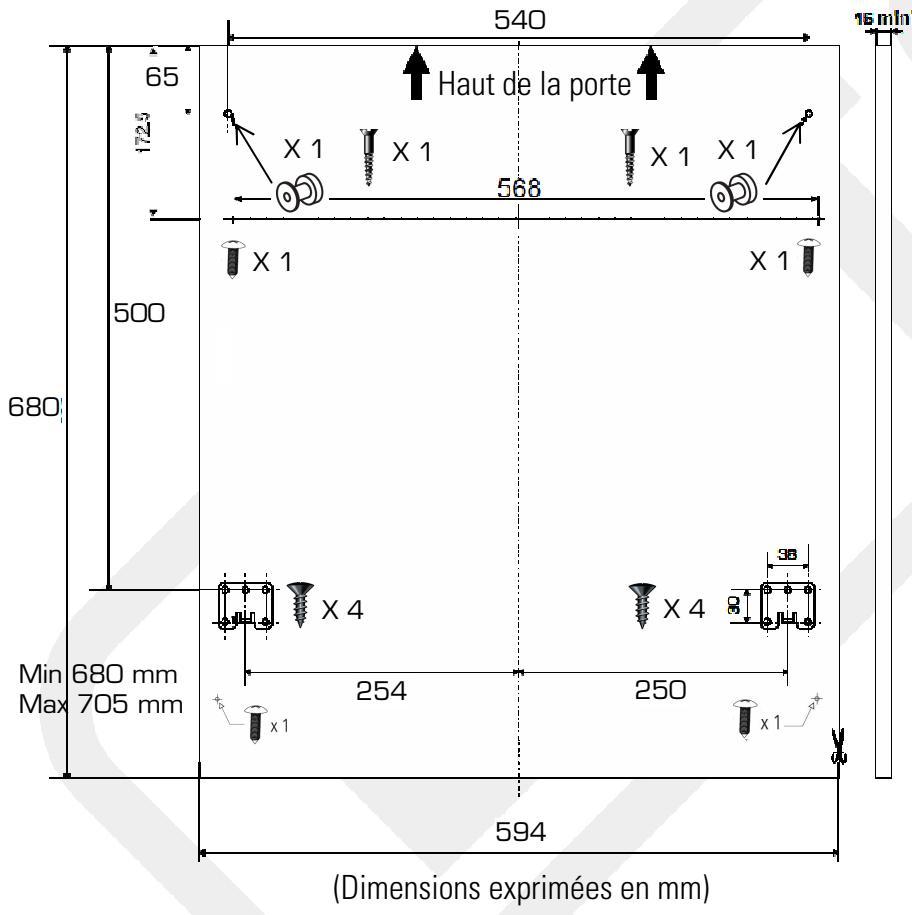

Etape 2 : Dimensions de découvert du panneau d'habillage de la porte

[Figure 3]

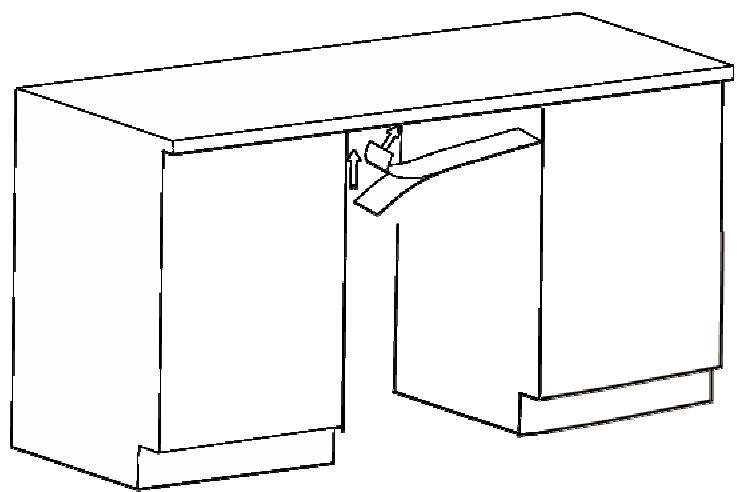

Collez la bande de protection à l'extrémité, sous le plan de travail de la niche afin d'éviter d'endommager prématurément le dessous du plan de travail (à cause de la vapeur d'eau chaude).

Découpez le panneau d'habillage de porte selon les dimensions indiquées ci-dessous.

Etape 3 : Installer la poignée sur le panneau d'habillage de porte

[Figure 4]

Les poids maximum et minimum recommandés pour le panneau d'habillage de la porte sont :

Poids mini : 4 kg

Poids maxi : 6,5 kg

Le panneau d'habillage doit avoir une épaisseur minimale de 15 mm et une longueur comprise entre 680 et 705 mm.

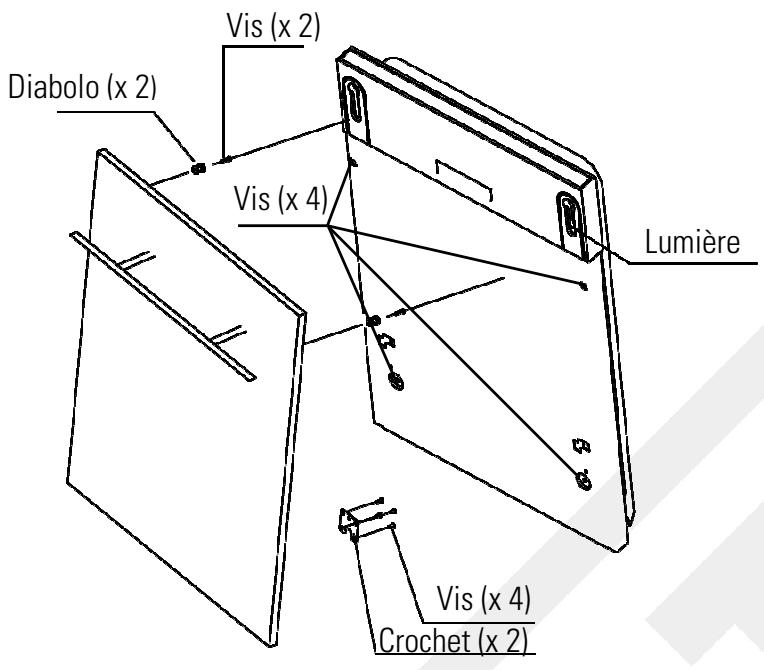

Etape 4: Pose du panneau d'habillage de la porte

• Positionnez le panneau d'habillage en prise soin de bien placer les crochets inférieurs dans les encoches et les diabolos dans les lumières du bandeau prévues à cet effet.
• Exercez une pression vers le bas pour emboîter le panneau d'habillage.

[Figure 5a] Pose du panneau d'habillage

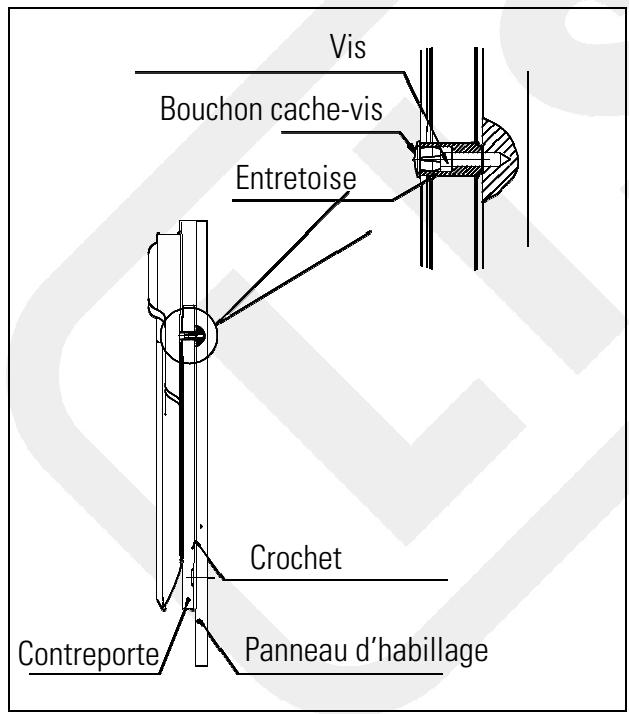

[Figure 5b] Fixation du panneau d'habillage

Fixez ensuite le panneau de l'intérieur du lavevaisselle à l'aide des vis et entreprises (Voir figure 5b).

1. Retirez les cache-vis.
2. Vissez les vis.
3. Replacez les cache-vis.

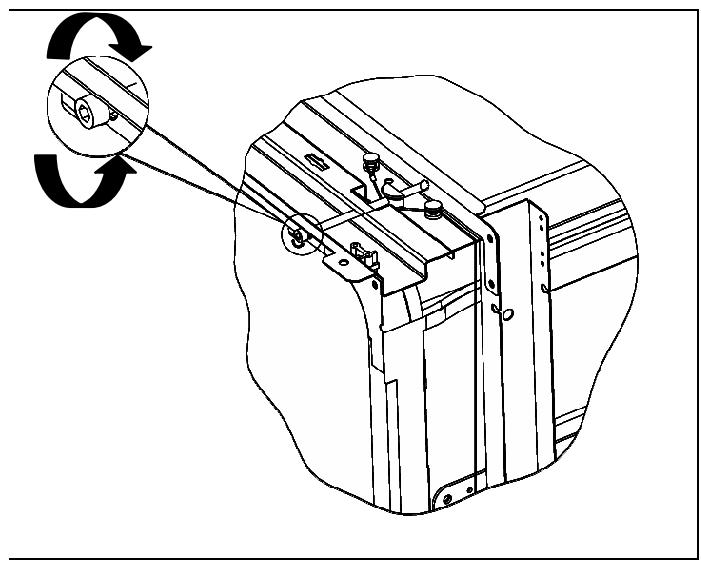

Etape 5: Régler les ressorts de la porte

Les ressorts de la porte doivent être ajustés de façon à ce que la porte reste en position lorsque qu'elle estentaoutrevea 45°

Voudez tendre les ressorts si la portetombe vers le bas ou detendre les ressorts si la porte remonte.

Ajustez les ressorts de porte avec un tournevis.

• Pour tendre le ressort, tournez dans le sens des aiguilles d'une montre
• Pour détendre le ressort, tournez dans le sens inverse des aiguilles d'une montre.

[Figure 6]
Réglage des reissorts de la porte

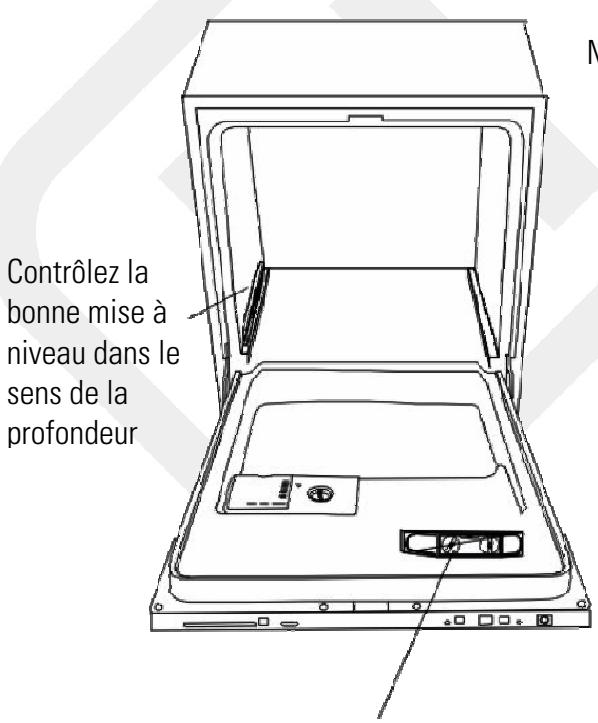

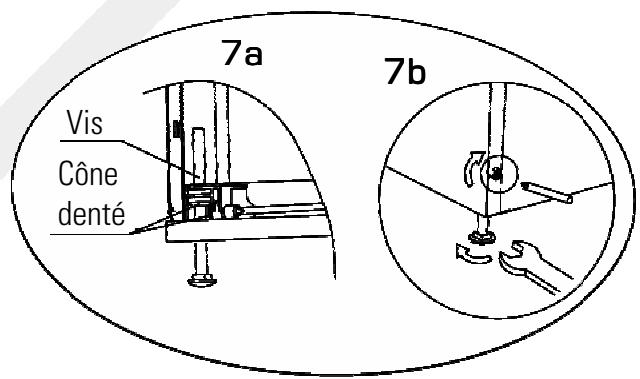

Etape 6: Mise à niveau du lave-vaissele

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte.

Contrôlez la bonne mise à niveau de l'appareil à l'aide d'un niveau à bulle. Contrôlez d'abord la profondeur (en plaçant le niveau à bulle d'arrière en avant) puis, la largeur (en plaçant le niveau à bulle sur la largeur) (Voir figure 7).

• Les pieds arrirè peuvent être régés de l'avant du lave-vaisselle en tournant les vis dans le sens hora ou antihoraire (Voir figure 7a).
• Utilisez une clé pour régler les pieds avant : tournez les pieds avant jusqu'à ce que le lave-vaisse soit à niveau (Voir figure 7b).

[Figure 7]
Mise à niveau
Contrôlez la bonne mise à niveau dans le sens de la largeur

[Figure 7a]
Réglage des pieds arrrière
[Figure 7b]
Réglage des pieds avant

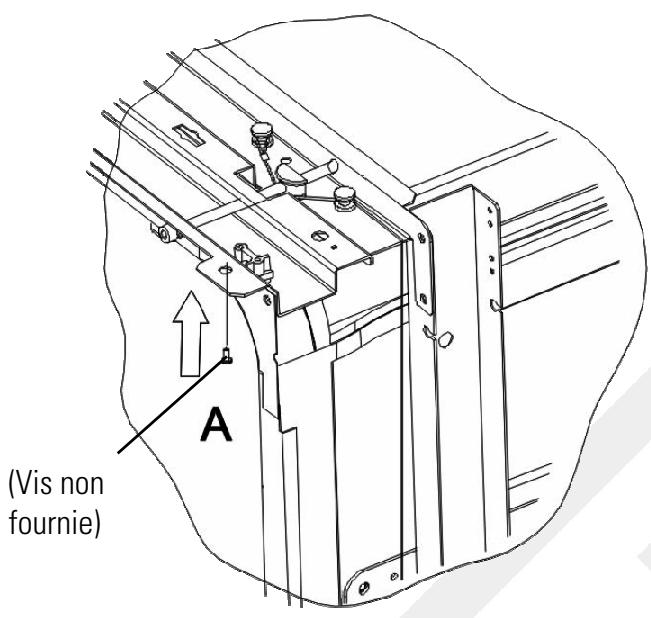

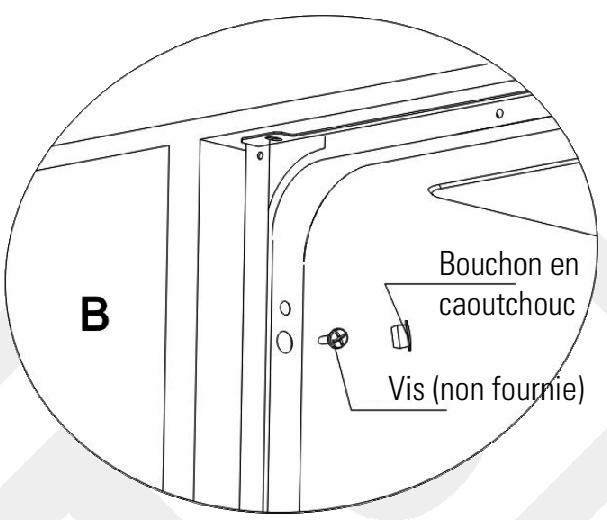

Etape 7: Fixation du lave-vaisse

Fixez le lave-vaiselle :

• au plan de travail si celui-ci est en bois (Voir figure 8a),
• aux meubles adjacents si le plan de travail est en granit, en marbre ou en verre (Voir figure 8b). Retirez les bouchons en caoutchouc prsents de part et d'autre de la porte, inserez une vis (non fournie) dans chaque trou puis, vissez les 2 vis aux meubles adjacents.

[Figure 8a]
Fixation au plan de travail

[Figure 8b]
Fixation aux meubles adjacents
Etape 8 : raccordement à l'eau et branchement électrique

BRANCHEMENT ELECTRIQUE

Votre apparéil ne peut être branché que sur une prise murale alimentée en 220-240 V~ monophasé.

Avant de brancher votre lave-vaisselle, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l'appareil et que la fiche du cable est adaptée à la prise de courant.

Mise à la terre

• Cet apparéil est équipé d'une prise électrique de terre.
• Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre pouvant supporter 10 ampères.
• La prise doit impérativement rester accessible après l'installation de l'appareil.
• ATTENTION! Une mauvaise utilisation de la prise de terre peut entraîner le risque de chocolélectrique.

En cas de court-circuit, la mise à la terre réduit le risque de chocolélectrique en permettant au courant d'être evacué par le fil de terre.

En cas de questions concernant la prise de terre ou le branchement électrique, veuiltez consulter un personnel qualifié.

• Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déflectueuse.
• Si le cable d'alimentation est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.

RACCORDEMENTS

Raccordement au tuyau d'arrivée d'eau

Ce lave-vaisselle peut'être alimenté en eau froide ou eau chaude jusqu'à 60^ max.

Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.

Si vous alimentez l'appareil avec de l'eau chaude, la durée du cycle de lavage sera raccourcie d'environ 15 minutes et l'efficacité du lavage légersement réduite. Le raccordement doit être effectué sur le tuyau d'eau chaude selon la même procédure que le raccordement à l'eau froide.

Pour le raccordement du lave-vaiselle à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs; de因为他们 tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

La pression d'eau doit être comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars).

Si la pression est plus BASSE que le minimum, demandez conseil à un technician qualifié. Si la pression est trop élevée, veuillez installer un réducteur de pression.

Raccordez le tuyau d'alimentation d'eau froide sur un raccord filtré et vérifie qu'il est correctement serré.

Si l'appareil est branché à des conduites neuves ou n'avant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'acciviée d'eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissant obstruer le filtré placé à l'entrée du tuyau d'arrivée d'eau.

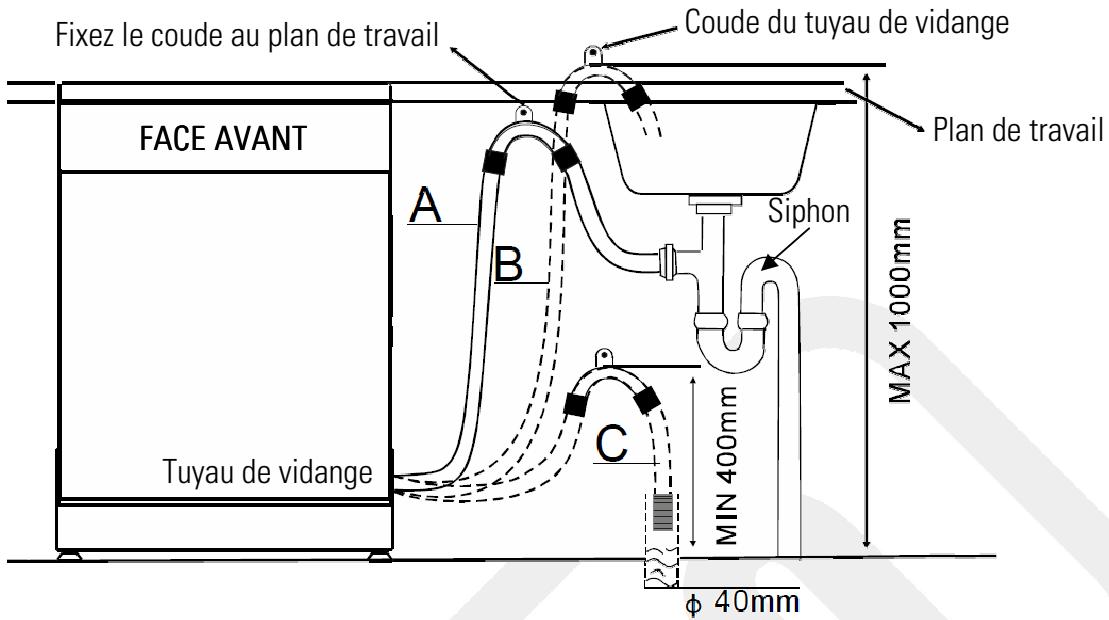

Raccordement à l'évacuation d'eau (vidange)

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm (C) ou laissez couler l'eau dans l'évier (B), en vous assurant que le tuyau ne soit pas pié ou coincide. Utilisez le coude pour le tuyau de vidange fourni avec l'appareil. L'extrémité libre du tuyau doit être placée à une hauteur comprise entre 400 et 1000 mm et ne doit pas être immergee dans l'eau.

Fixez le tuyau de vidange au point A, B ou C :

Le coude du tuyau de vidange doit être attaché correctement pour éviter toute fuite d'eau.

Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliers.

AVANT LA PREMIÈRE UTILISATION

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Reglez l'adoucisseur d'eau.
B. Remplissez le réservoir de sel régérant.
C. Reglez le dosage de liquide de rinceage.
D. Remplissez le distributeur de liquide de rinçage.
E. Remplissez le distributeur de produit de lavage.
F. Chargez le lave-vaissette.

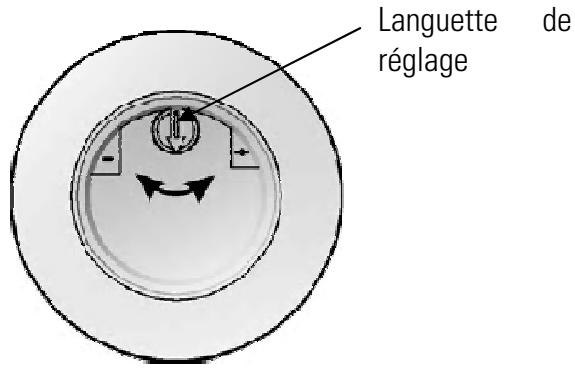

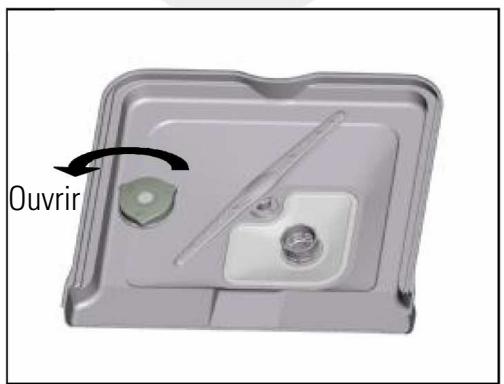

A. Réglage de l'adoucisseur d'eau

Afin d'éviter les dépôts de calcaire sur la vaisse et dans le lave-vaisse, la vaisse doit être lavée avec une eau adoucie, dépourvue de calcaire.

L'eau de distribution dont la dureté dépasse 14^ doit être adoucie pour pouvoir convenir au lavage en lavevaisselle grâce à un sel spécial régénérant.

Pour connaître la durée de l'eau de votre ville, renseignez-vous auprès de votreompagnie locale des eaux ou déterminez-la à l'aide d'une bande test de mesure de la durée de l'eau.

1. Dévissez le bouchon du réservoir de sel.
2. Réglez l'adoucisseur suivant le tableau ci-dessous en fonction de la durée de l'eau de votre région. Tournez la languette vers le signe « - » ou vers le signe « + »

DURETE DE L'EAU		Position de la languette	Consommation de sel (gramme/cycle)	Autonomie (cycles/1 kg)
°fH	mmol/l
0 - 14	0 - 1.4	/	0	/
14 - 39	1.4 - 3.9	-	20	50
39 - 80	3.9 - 8	Médiane	40	25
>80	>8	+	60	16

°fH : degré français

mmol/l : millimol par litre, unité internationale pour la mesure de la durée de l'eau.

B. Remplissage du réservoir de sel régissant

Le réservoir de Sel regénérant se trouve sous le panier inférieur.

Attention!

Utilisez exclusivement du sel spécial regénérant concu pour lave-vaisse. Tout autre type de sel non spécifique concu pour une utilisation en lave-vaisse, comme le sel de table, endommagera l'adoucisseur. L'utilisation d'un sel non ajusté annule la garantie.

Versez uniquement le sel avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de la machine durant une longue période, ce qui pourrait causeur de la corrosion.

1. Retirez le panier inférieur puis, dévissez le bouchon du réservoir de sel (figure 1).
2. Si vous remplissez le réservoir pour la première fois, remplissez 2/3 du volume avec de l'eau.
3. Placez l'extremite de l'entonnoir (fourni) dans le trou et versez environ 1 kg de sel (figure 2). Il est normal qu'un peu d'eau déborde du réservoir de sel.
4. Revissez soigneusement le bouchon.

Le témoin « manque de sel » s'éteindra 2 à 6 jours après que le réservoir ait été rempli.

NOTES :

• Remplissez le réservoir de sel lorsque le témoin lumineux « manque de sel » s'allume.
• Si vous renversez du sel dans le fond du lave-vaisselle, effectuez un programme de rinçage.

C. Régler le dosage du liquide de rinceage

Le distributeur de liquide de rincege se touve sur la face interieure de la porte, a cote du distributeur de produit de lavage.

Le liquide de rincege évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

Le liquide de rinceage est ajouté automatiquement au moment du dernier rinceage.

Remarque : Si vous utilisez des détergents/tablettes “2 en 1” ou “3 en

1", vous n'avez pas besoin d'un produit de rinçage supplémentaire. Reportez-vous aux indications spécifiées sur l'emballage du produit lessiviel.

Attention!

Utilisez exclusivement du liquide de rincege spécifique pour lave-vaisselle. Ne replissez jamais le distributeur de liquide de rincege avec un autre produit ( comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager l'appareil.

Le distributeur de produit de rincege dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).

Ajustez la quantité de liquide de rincege en fonction de la durée de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adaptez ensuite le dosage correct pour votre habitation.

• Augmentez graduèlement la dose de liquide de rincege s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
• Réduisez la quantité s'il y a des trainées blanchâtres et collantes sur la vaisse ou sur les verres ou les lames de couteaux.

NOTE : Si vous eau est douce, vous n'aurez peut'être pas besoin de produit de rinceage car il pourrait former un voile blanc sur votre vaisse.

- Quand replir le distributeur de liquide de rinceage

Si le témoin « manque de liquide de rinceage » n'est pas allumé, vous pouvez évaluer la quantité de produit de rinceage selon les indications suivantes :

Réservoir plein
34 plein
12 plein
1 / 4 plein (reemplissage nécessaire pour éviter les taches)
Réservoir vide

Le point noir sur le distributeur de produit de rinceage indique la quantité de produit de rinceage disponible dans le distributeur. Plus la quantité de produit de rinceage diminue, plus la taille du point noir se réduit. Le niveau de liquide de rinceage ne doit jamais se situer au-dessous d'1/4.

D. Remplissage du distributeur de liquide de rinceage

• Pour ouvrir le distributeur, tournez le bouchon vers la gauche et soulevez-le.
• Versez le produit de rinceage dans le distributeur jusqu'à ce que l'indicateur de niveau noircisse complètement. Attention de ne pas trop replir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. Le distributeur peut contenir environ 100 ml de liquide de rinceage.
• Replacez le bouchon et tournez-le vers la droite.

E. Remplissage du distributeur de produit de lavage

Le distributeur de produit de lavage se trouve sur la face interieure de la porte, à côté du distributeur de liquide de rinçage.

Attention ! Utilisez exclusivement du produit de lavage spécifique pour lave-vaisselle.

Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage, excepté si vous utilisez le programme rinceage seul.

Le produit de lavage est libéré automatiquement au cours du programme de lavage.

NOTE : Ajoutez toujours le produit de lavage juste avant de démarrer le lave-vaisselle.

1. Appuyez sur le bouton de déverrouillage pour ouvrir le compartment du produit de lavage.
2. Insérez le produit de lavage.

Compartment A :

• Insérez du produit de lavage en poudre ou liquide dans le compartment A (voir figure ci-contre).

Le repère « MIN » correspond à environ 20 g de produit de lavage.

Compartment B :

• Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira au prélavage si la vaisse est très sale.

(Capacité de ce département : environ 5 g).

Veuillez respecter les recommandations de dosage conseillées par le fabricant et conservez les recommandations mentionnées sur les emballages des produits de lavage.

1. Refermez le couvercle du compartment du produit de lavage.

REMARQUE:

Les doses seront differentes selon le niveau de saleté de la vaisselle et le degré de dureté de l'eau utilisée.

MISE EN GARDE!

Les produits de lavage pour lave-vaisselle sont corrosifs! Veillez à les conserver hors de portée des enfants.

F. Chargement du lave-vaisselle

Pour obtenir les-ieles performances de votre lave-vaiselle, veuillez suive les indications de chargement suivantes.

- Précautions à prendre avant et après le chargement

• Retirez le plus gros des alimentes restants dans les plats.
• Il n'est pas nécessaire de rincer les plats sous l'eau courante.
• Placez toujours les verres, tasses et bols tournés vers le bas.
• Inclinez les plats creux (assiettes à soupe, etc.) de maniere à ce que l'eau puisse s'écouler lors du séchage.
• Evitez le contact entre les pieces de vaisse, pour obtenir de plusieurs résultats de lavage. Ceci est particulièrement important concernant le panier à couverts : les cuillères empilées les unes dans les autres, etc. ne peuvent tout simplement pas être lavées correctement. L'eau doit pouvoir atteindre toutes les surfaces sales.
• Assurez-vous que les couverts aux manches très fins ou d'autres objets ne passent pas à travers les ouvertures du panier, et empêchent le bras de lavage de tourner.
• Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
• Lorsque vous lavez de la vaisse fragile, sélectionnez le programme avec la température de lavage la plus BASSE.
• Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.
• Les petits éléments ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber des compartments.
• Attention! Ne placez jamais les lames des couteaux vers le haut.

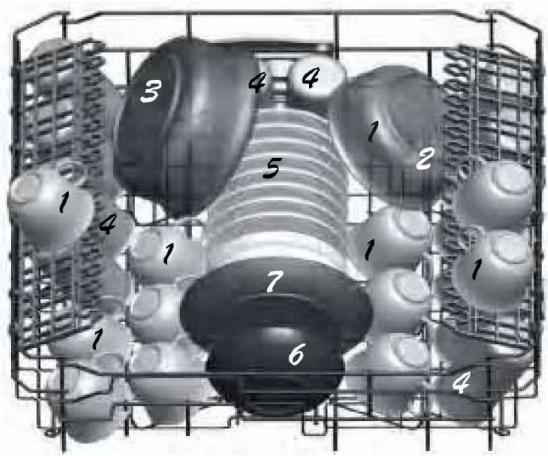

- Chargement du panier supérieur

Le panier supérieur est destiné à receivevoir la vaisselle plus délicate et plus légère telle que les verres, les tasses, les sous-tasses, les assiettes à dessert et les plats de service s'ils ne sont pas trop sales.

1. Tasses
2. Petit bol
3. Saladier
4. Verres
5. Sous-tasses
6. Assiettes creuses
7. Assiettes à dessert

Vers l'intérieur

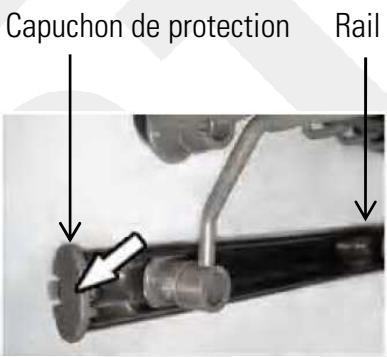

- Ajuster le panier supérieur

Le panier supérieur dispose de deux positions de réglage en hauteur (une position haute et une position basse). Vous pouvez ainsi créé plus d'espace dans le panier supérieur ou inférieur pour les ustensiles plus larges.

Retirez le capuchon de protection puis, placez les roulettes supérieures ou inférieures dans les rails.

- Chargement du panier inférieur

Le panier inférieur est destiné à receivevoir la vaisse la plus difficile à nettoyer telle que les poêles, les couvercles, les plats de service, les assiettes, les casseroles, etc. ainsi que le panier à couverts, comme illustré ci-dessous.

ll est préférible de placer les plats de service et les couvercles sur les côtés du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

1. Assiettes à dessert
2. Plat ovale
3. Assiettes creuses
4. Grandes assiettes
5. Panier à couverts

Vers l'intérieur

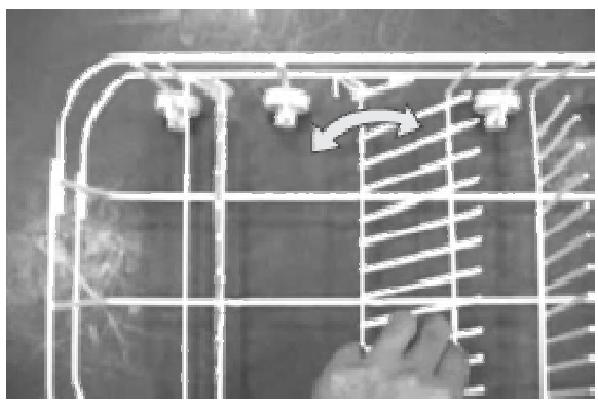

- Replier les supports d'assiettes et/ou les étagères à tasses

Pour les plats de service et les casseroles, les supports d'assiettes et/ou les étagères à tasses peuvent être replié(e)s. Les étagères peuvent être retirees ou ajustées en hauteur.

Panier à couverts

Les couverts doivent être placés dans le panier à couverts en bas : si le casier contient des paniers latéraux, les cuillères doivent être placées une par une dans les trous appropriés.

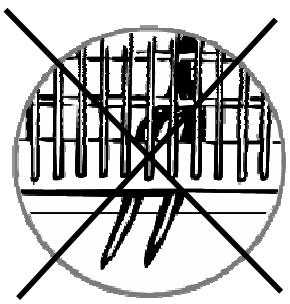

Attention! Ne laissez pas les couverts dépasser par le dessous, ceci afin de ne pas:gérer la rotation du bras d'aspersion inférieur.

(Rappel : Les ustensiles longs doivent être placés en position horizontally à l'avant du panier supérieur).

- Recommendations

• Veillez toujours à ce que les plats et autres ustensiles ne gènent pas la rotation des bras d'aspersion.
• Ne pas introduire de la vaisselle tachée de cendres, de cire, de peinture ou de vernis. Si vous achetez de nouveaux plats, veuillez vous assurer qu'ils sont compatibles au lave-vaisselle.
• Ne surchargez pas votre lave-vaiselle.
• Ne placez pas de plats dont la taille ne convient pas au lave-vaissette.
• Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l'ouverture vers le bas afin que l'eau puisse s'écouler dans le lave-vaisselle.
• Les plats et les ustensiles ne doivent pas'être placés les uns dans les autres.

Attention! Les longs couteaux de cuisine placés verticalément peuvent être dangereux! Les longs éléments tranchants comme les couteaux à viande doivent être positionnés horizontally dans le panier supérieur.

Selon le type de verre, le procédé de fabrication, la température de l'eau ou la durée du programme de lavage, le lavage en lave-vaisselle peut alterer votre vaisselle. Afin d'éviter ce genre de désagrement, nous vous recommendons :

D'utiliser des verres et des plats en porcelainadeptes à un lavage en lave-vaiselle.
- D'utiliser un dédTergent deux spécial pour laver ce genre d'éléments fragiles. Si nécessaire, demandez des informations supplémentaires au fabricant du dédTergent.
- De sélectionner un programme de basse température.
- D'enlever les verres et les ustensilesrapidement une fois le cycle de lavage terminé (environ 15 minutes après).

UTILISATION

- Préparation

• Frottez les résidus alimentaires solides éventuels restés dans les plats.
• Chargez le lave-vaissette.
• Ajoutez le produit de lavage dans le distributeur de produit de lavage puis, fermez le couvercle.
  -Fermez la porte.

- Allumer/éteindre l'appareil

• Pourmettre en marche I'appareil,appuyez sur la touche «Marche/Arret».Un signal sonore retentit et le témoin lumineux de fonctionnement (2)s'llume.
• Pour éteindre l'appareil, appuyez de nouveau sur la touche « Marche/Arrêt ». Un signal sonore retentit et le témoin lumineux de fonctionnement (2) s'estint.

Lancer un programme

1- Sélectionnez un programme à l'aide du bouton de sélection des programmes (5).
2- Le tímoin lumineux du programme correspondant (6) s'allume.
3-Fermez la portedu lave-vaisselle.Le programme de lavage demarre après quelques secondes.

NOTE : lorsque la porte du lave-vaiselle est fermée, les touches de commande ne sont plus accessibles.

Tableau des programmes de lavage

Programmes	Informations sur le programme	Description du programme	Produit de prélavage / lavage principal	Durée du programme (en minutes)	Energie (en Kwh)	Consommation d'eau (en litres)	Liquide de rençage
3 en 1	Vaiselle normalement sale. Particulièrement adapté à l'utilisation des tablettes de lavage « 3 en 1 »	- Prélavage (50°C) - Lavage (50°C) - Rinceage - Rinceage (70°C) - Séchage	3 en 1	155	1,2	16	oui
Normal	Vaiselle normalement sale	- Prélavage (50°C) - Lavage (50°C) - Rinceage - Rinceage (65°C) - Séchage	5/25 g ou 3 en 1	160	1,2	16	oui
Eco	Vaiselle légèrement sale (Norme EN 50242)	- Prélavage - Prélavage - Lavage (50°C) - Rinceage (65°C) - Séchage	5/25 g ou 3 en 1	155	1,13	16,5	oui
Rapide	Cycle de lavage plus court. Vaisselle légèrement sale qui ne nécessite pas d'être séchéée	- Lavage (40°C) - Rinceage - Rinceage (45°C)	20 g	30	0,45	12

- Modifier un programme en cours de lavage

Vous ne pouvez modifier un programme en cours que si le programme vient à peine de démarrer. Si le produit de lavage a déjà été inséré et que le lave-vaisse la;a déjà vidangé l'eau de lavage, vous devrez replir à nouveau le distributeur de produit de lavage (reportez-vous au paragraphe « Remplissage du distributeur de produit de lavage »).

Pour sélectionner un autre programme :

1. Ouvrez la porte du lave-vaisselle. L'appareil est en pause.
2. Annulez le programme en cours en appuyant pendant 3 secondes sur la touche « Programme »
3. Appuyez de nouveau sur la touche « Programme » pour sélectionner un autre programme.
4. Fermez la porte du lave-vaisselle. L'appareil se remet en route après 10 secondes.

Note : Vous pouze également annuler un programme en cours en appuyant sur la touche « Marche/Arrêt »

• Fonction Pause (pour ajouter de la vaisse en cours de lavage par ex.)

Si vous ouvrez la porte du lave-vaisselle en cours de lavage, l'appareil se mettra en pause.

1. Ouvrez légèrement la porte pour arrêté le cycle de lavage.

AVERTISSEMENT! Faites très attention lorsque vous ouvrez la porte du lave-vaisselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler!

1. Lorsque les bras d'aspersion s'arrêtent de tourner, vous pouvez ouvrir la porte entièrement.
2. Ajoutez la vaisse.
3. Refermez la porte. Le lave-vaisselle se remet en route après environ 10 secondes.

- Fin du programme / déchéancement

1. Lorsque le cycle de lavage est terminé, l'appareil émet un signal sonore et le témoin lumineux du programme reste allumé.
2. Eteignez l'appareil à l'aide de la touche « Marche/Arrêt »
3. Entrouvre la porte du lave-vaiselle.

Attention car de la vapeur d'eau chaude s'échappe!

1. Patientez quelques minutes avant de décharger le lave-vaisselle: vous évitez de vous brûler et vous obtiennent de更好地 résultats de sechage.
2. La vaisse lchaude est sensible aux chocs. Laissez-la toujours refroidir avant de vider le lave-vaissette.
3. Nous vous conseillons tout d'abord de vider le panier inférieur puis, le panier supérieur afin d'éviter des écoulements d'eau du panier supérieur sur les plats du panier inférieur.
4. Avec chaque lavage, contrôle si les filtrés doivent être nettoyés.

Nettoyage et entretien des filtres

Le système de filtrage de votre lave-vaisse se compose de 3 éléments : le filtrtre principal, le filtrtre à déchets et le micro-filtre.

1. Le filtrtre principal (ou filtrtre fin): S'il est sale ou obstrué, les résultats obtenus avec le lave-vaisselle seront moins satisfaisants.
2. Le filtré à déchet (ou filtrre grossier): il retient les particules solides les plus volumineuses qui pourraient boucher le tuyau d'évacuation.
3. Le micro-filtre: Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.

1

Pour refirer les filtres :

Etape 1: Dévissez le filtré à déchets, souvelez-le et retirez-le.

2

Etape 2: Soulevez le filtré principal et retirez-le.

3

Etape 3: Soulevez le micro-filtre et retirez-le.

• Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque utilisation pour éviter toute obstruction.

• Passez-les sous l'eau courante pour les nettoyer.

• Pour nettoyer le gros filtré et le filtré fin, vous pouvez utiliser une Brosse de nettoyageouple.
• Veillez à ne pas plier le filtré fin.

Attention! N'utilisez jamais le lave-vaisselle sans les 3 filtres cités ci-dessus.

• Veillez à bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.

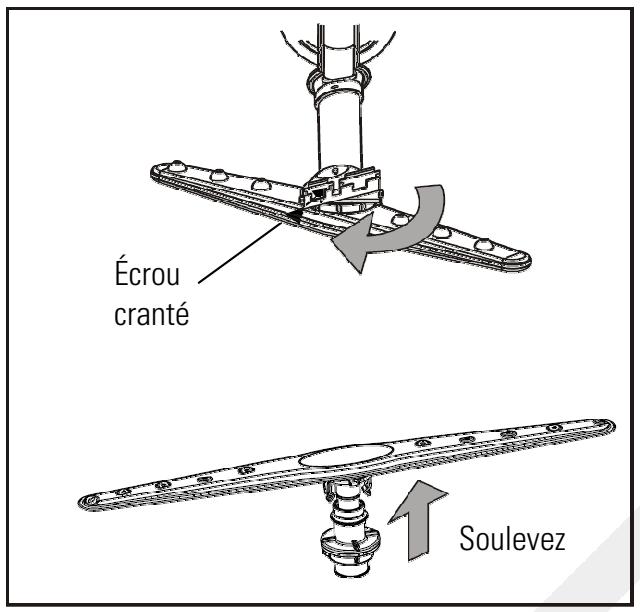

Nettoyage des bras d'aspersion

Il est important que les orifices des bras d'aspersion ne soient pas obstrués, ceci afin de conserver une bonne qualité de lavage.

Pour-retirer le bras d'aspersion supérieur :

Maintenez le bras supérieur et tournez l'écrou crante dans le sens des aiguilles d'une montre. Puis, dégazez le bras en le tirant vers le bas.

Pour-retirer le bras d'aspersion inférieur:

Soulevez le bras d'aspersion inférieur pour le déboîter.

• Lavez les bras dans de l'eau savonneuse et tiège et utilisez une BrosseSouple pour nettoyer les orifices. Replacez les bras de la maniere inverse que decrit precedemment après les avoir rincés soigneusement.

Nettoyage du lave-vaisse

Surfaces extérieures :

• Pour nettoyer les surfaces extérieures de l'appareil, utilisez un chiffon doux légèrement humide et imprégné d'un produit nettoyant doux (non abrasif) puis, séchez soigneusement.
• N'utilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage.
• Ne vaporisez:aucun solvant sur le bandeau de commandes.

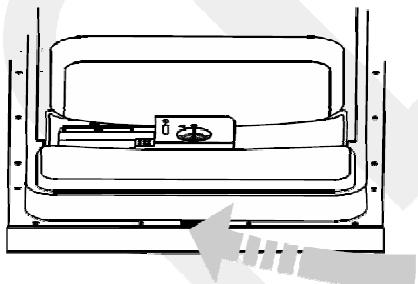

Surfaces intérieures :

Nettoyez régulièrement les joints (afin d'éviter la formation d'odeurs à l'intérieur du lave-vaisse) et l'intérieur de la porte avec un chiffon humide pour oter tout résidu d'aliment évientuel.

Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau ci-dessous. Avant d'appeler un technicien, procédez aux vérifications suivantes :

Problèmes	Causes possibles
Le programme ne démarre pas.	Vérifiez que : - le lave-vaiselle est branché au réseau électrique. - Il n'y a pas de coupure de courant. - Le robinet d'arrivée d'eau est ouvert. - La porte du lave-vaiselle est correctement fermée.
Le lave-vaiselle ne se remplit pas d'eau.	Vérifiez que : - Le robinet d'arrivée d'eau est ouvert. - Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. - Le filtre à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché. - La pression d'arrivée d'eau n'est pas trop faible.
L'eau n'est pas vidangée à la fin du cycle.	Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ? Les filtres sont-ils bouchés ?
La vaiselle n'est pas propre.	Vérifiez que : - Le détergent a été introduit en quantité suffisante. - Il y a du sel régénérant dans le réservoir de sel. - Il y a du liquide de rinçage dans le distributeur de liquide de rinçage. - Les paniers ne sont pas trop charges / la vaiselle est disposée correctement. - Une ou plusieurs pieces n'a/ont pas bloqué les bras de lavage de tourner. - Le programme sélectionné est adapté au type et au degré de saleté de la vaiselle. - Les orifices des bras de lavage ne sont pas obstrués. - Tous les filtres sont propres et correctement insérés dans leur logement.
Le lave-vaiselle est bruyant.	Vérifiez que les bras de lavage ne touchent pas la vaiselle.
Sifflement pendant le lavage.	Ceci n'est pas un dysfonctionnement.
La vaiselle n'est pas tout à fait sèche et ne brille pas.	Vérifiez : - qu'il y a du produit de rinçage dans le distributeur de produit de rinçage. - Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu de son efficacité.
La porte est difficile à fermer.	Vérifiez que le lave-vaiselle est correctement mis à niveau.

Si les informations de ce tableau ne vous aient pas à résoudre votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-vente de votre magasin revendeur.

- Codes pannes

Lorsqu'un dysfonctionnement se produit, l'écran affiche un code panne pour vous avertir. Contactez un technicien qualifié du service après-vente de votre magasin.

Codes	Signification	Causes possibles
Le tímein lumineux du programme « Rapide » clignote rapidement.	Problème de prise en eau.	Le robinet d'alimentation en eau n'est pas ouvert. Débit d'alimentation en eau trop faible. Pression d'eau trop basse.
Le tímein lumineux du programme « Normal » clignote rapidement.	Débordement.	Fuite d'un composant (raccord du tuyau d'alimentation, durite, pompé de vidange, etc.).

• En cas de débordement, coupez l'arrivée d'eau.
• S'il y a de l'eau dans le fond de l'appareil à cause d'un débordement ou d'une fuite, retirez l'eau avant de redémarrer l'appareil.

Attention :

Ce logo apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE).

La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.

En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.

Vouaves l'obligation d'utiliser les systèmes de collecte selective mise aYour disposition.

Conditions de garantie :

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une'utilisation incorrecte, ou de l'usure normale du produit.

(^*: Sur presentation du ticket de caisse)
