C. Réglage du dosage du liquide de rinçage 10 D. Remplissage du distributeur de liquide de rinçage 12 E. Remplissage du distributeur de produit de lavage 12 F. Chargement du lave-vaisselle 13 UTILISATION 16 NETTOYAGE ET ENTRETIEN 19 GUIDE DE DEPANNAGE 21 Codes pannes22
L’INSTALLATION DU LAVE-VAISSELLE (branchement électrique et raccordement à l’arrivée d’eau) DOIT ETRE EFFECTUEE PAR UN PERSONNEL QUALIFIE CONFORMEMENT AUX NORMES EN VIGUEUR. EN CAS DE PANNE, N’ESSAYEZ PAS DE REPARER L’APPAREIL VOUS-MEME. CONFIEZ LES REPARATIONS EXCLUSIVEMENT A UN PERSONNEL QUALIFIE. Les réparations effectuées par une personne non qualifiée peuvent constituer un danger pour l’utilisateur et entrainent l’annulation de la garantie. Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil.
Cet appareil est destiné à un usage domestique uniquement. Cet appareil n'est pas destiné à être utilisé dans des environnements professionnels, dans des environnements à caractère résidentiel et environnements de type chambre d’hôte, restauration et autres applications similaires. Contrôlez que le lave-vaisselle n’a subi aucun dommage durant le transport. N’utilisez pas l’appareil : - s’il a été endommagé de quelque façon que ce soit, - si la prise ou le câble d’alimentation est endommagé(e), - en cas de mauvais fonctionnement. Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuée par l’utilisateur. Si le câble d’alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d’éviter un danger.
Après le chargement ou le déchargement de la vaisselle, ne laissez pas la porte du lave-vaisselle ouverte car quelqu’un pourrait la heurter et trébucher. Une porte ouverte représente toujours un danger (risque de basculement). Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du lave-vaisselle. Ne buvez pas l’eau résiduelle éventuellement présente dans la vaisselle ou dans le lavevaisselle en fin de cycle : des résidus de produits de lavage peuvent subsister. N’utilisez que des produits (produit de lavage, liquide de rinçage et sel régénérant) spécifiques pour lave-vaisselle. ATTENTION ! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale dans le panier supérieur. Faites attention de ne pas vous blesser avec les pointes des couteaux et veillez à ce qu’elles ne dépassent pas du panier. Ne pas introduire de solvants comme l’alcool ou la térébenthine car ils pourraient provoquer une explosion. Ne pas introduire de la vaisselle tachée de cendres, de cire, de peinture ou de vernis. 2
Tenez les matériaux d’emballage hors de portée des enfants (risques d’asphyxie). Cet appareil n’est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d’expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu’elles aient reçu des instructions quant à l’utilisation de l’appareil par une personne responsable de leur sécurité. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Ne pas laisser les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.
Mettez hors d’usage les appareils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d’alimentation. Condamnez les parties pouvant être dangereuses pour les enfants (porte, serrure, etc.).

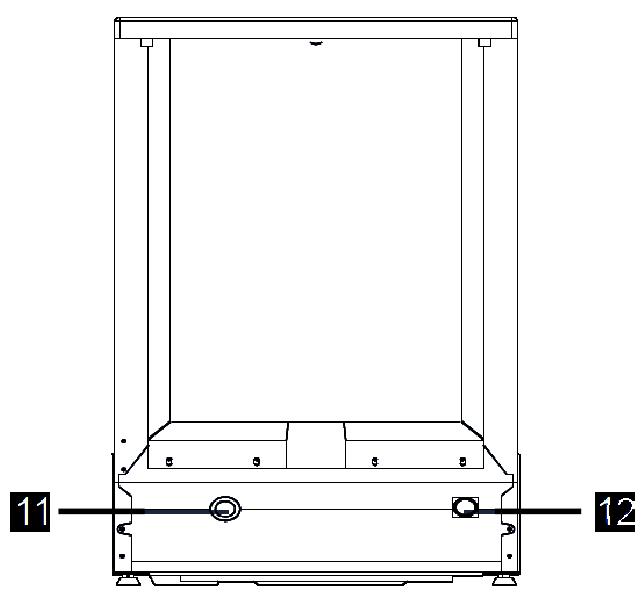

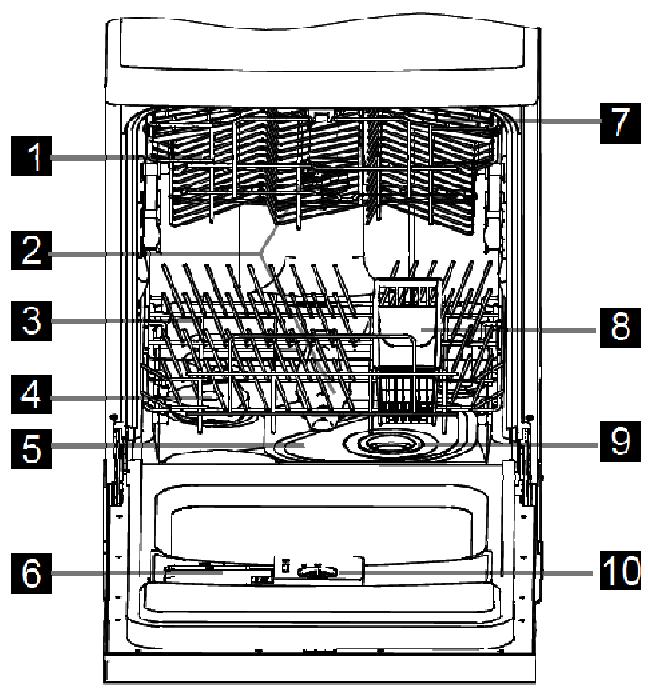

Raccord du tuyau d'évacuation Raccord du tuyau d'arrivée d’eau
Bouton de sélection des programmes

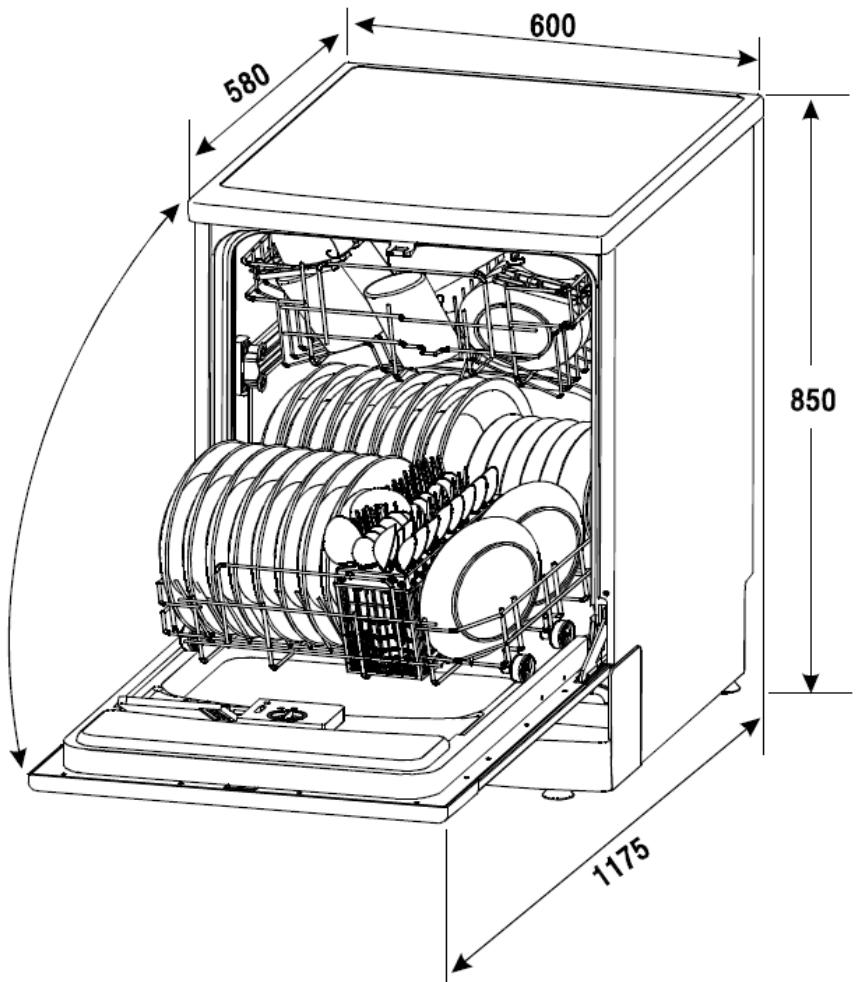

220 - 240 V~ 50 Hz Puissance (appareils les plus efficaces). Le « programme standard » est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l’étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d’une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinée d’énergie et d’eau. Durée du programme standard 158 minutes Durée du mode « laissé sur marche » / minutes Émissions acoustiques dans l’air 48 dB(A) Option « ½ charge » Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis.
- Cet appareil est équipé d’une prise électrique de terre. - Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d’une prise de terre. - Cette prise doit impérativement rester accessible. - ATTENTION : Une mauvaise utilisation de la prise de terre peut entraîner le risque de choc électrique. En cas de court-circuit, la mise à la terre réduit le risque de choc électrique en permettant au courant d’être évacué par le fil de terre. En cas de questions concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié. - Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse. - Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. - N’utilisez pas de rallonge ou de multiprise pour raccorder l’appareil.

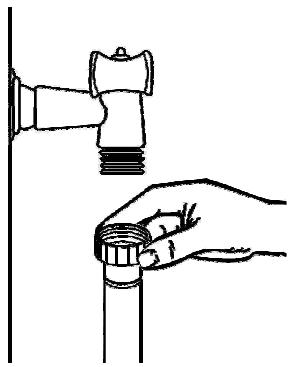

Ce lave-vaisselle est prévu pour être alimenté en eau froide. Pour le raccordement du lave-vaisselle à l’arrivée d’eau, utilisez exclusivement des tuyaux neufs ; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés. La pression d’eau doit être comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars). Si la pression est plus basse que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevée, veuillez installer un réducteur de pression.

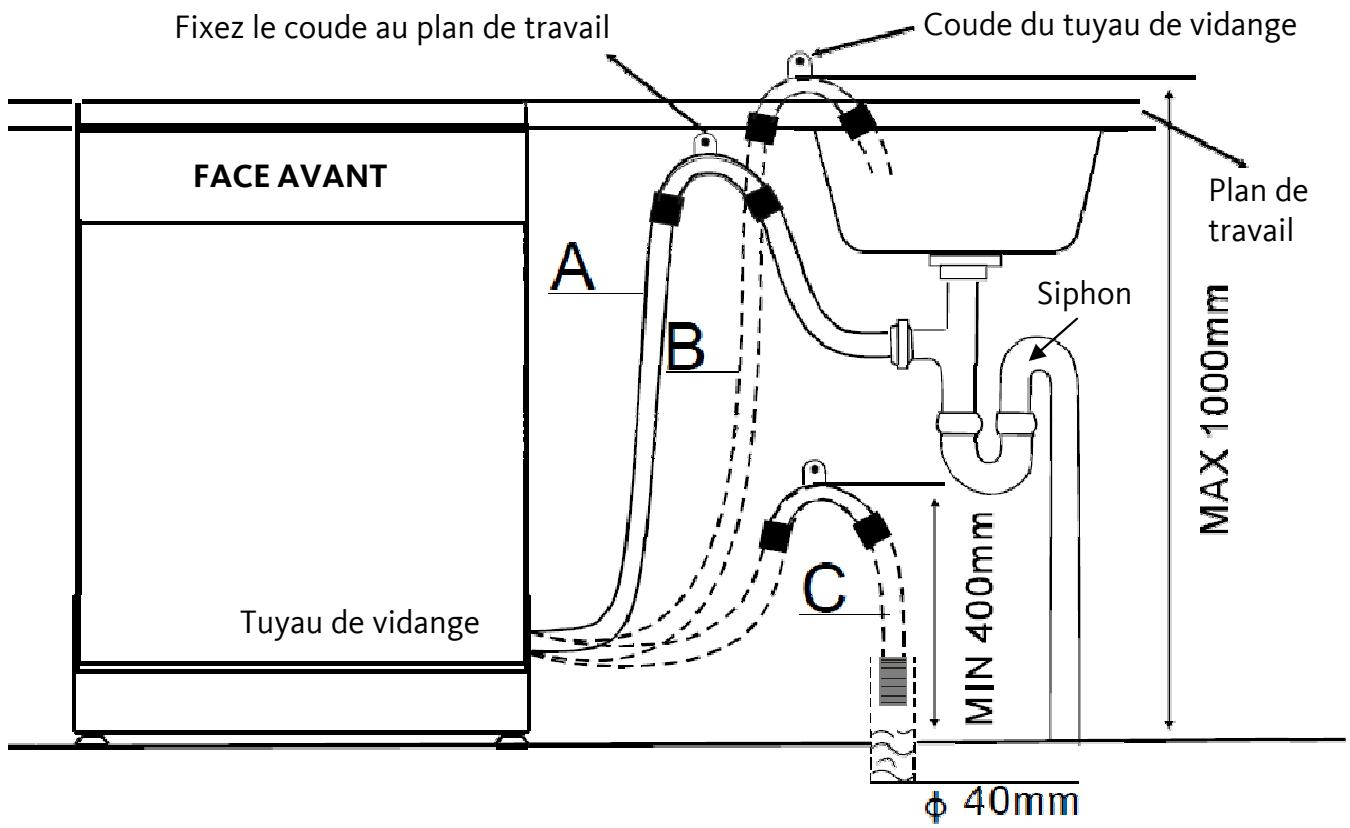

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm (C) ou laissez couler l'eau dans l'évier (B), en vous assurant que le tuyau ne soit pas plié ou coincé. Utilisez le coude pour le tuyau de vidange fourni avec l'appareil. L'extrémité libre du tuyau doit être placée à une hauteur comprise entre 400 et 1000 mm et ne doit pas être immergé dans l'eau. Fixez le tuyau de vidange au point A, B ou C : Coude du tuyau de vidange
Siphon D. Remplissez le distributeur de liquide de rinçage. E. Remplissez le distributeur de produit de lavage. F. Chargez le lave-vaisselle.
Afin d’éviter les dépôts de calcaire sur la vaisselle et dans le lave-vaisselle, la vaisselle doit être lavée avec une eau adoucie, dépourvue de calcaire. L’eau de distribution dont la dureté dépasse 14 °fH doit être adoucie pour pouvoir convenir au lavage en lave-vaisselle grâce à un sel spécial régénérant. Pour connaître la dureté de l’eau de votre ville, renseignez-vous auprès de votre compagnie locale des eaux ou déterminez-la à l’aide d’une bande test de mesure de la dureté de l’eau. Languette de réglage

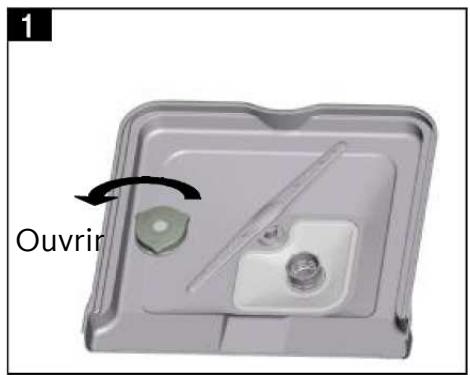

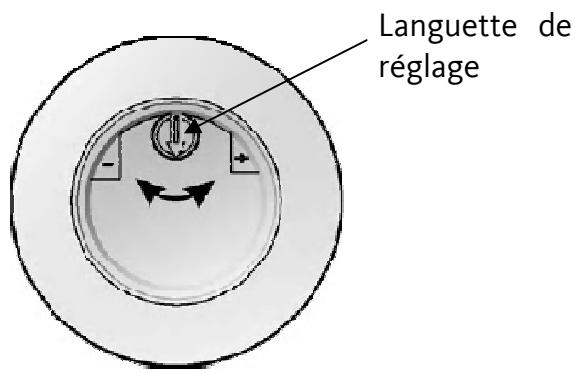

2. Réglez l’adoucisseur suivant le tableau ci-dessous en fonction de la dureté de l’eau de votre région. Tournez la languette vers le signe « - » ou vers le signe « + ». DURETE DE L'EAU °fH
Versez uniquement le sel avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de la machine durant une longue période, ce qui pourrait causer de la corrosion.

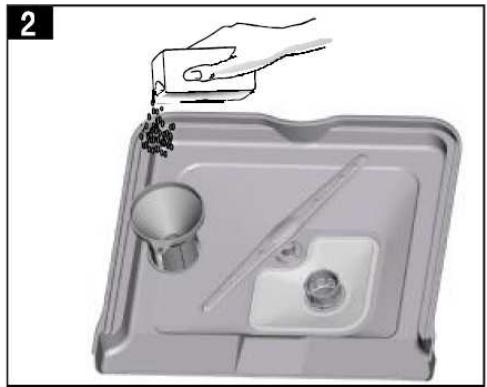

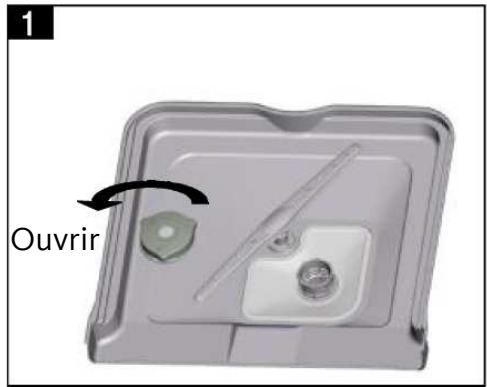

2. Si vous remplissez le réservoir pour la première fois, remplissez 2/3 du volume avec de l'eau. 3. Placez l’extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel (figure 2). Il est normal qu'un peu d'eau déborde du réservoir de sel. 4. Revissez soigneusement le bouchon. Le témoin « manque de sel »
- Remplissez le réservoir de sel lorsque le témoin lumineux « manque de sel » s'allume à l’écran. - Si vous renversez du sel dans le fond du lave-vaisselle, effectuez un programme de rinçage.

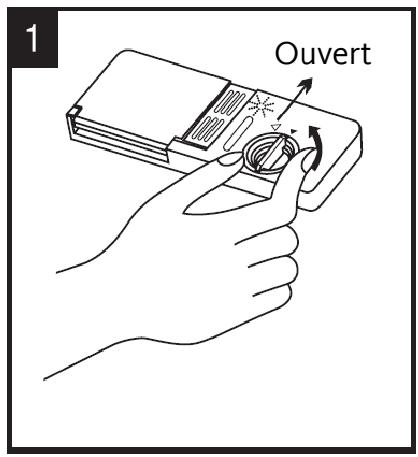

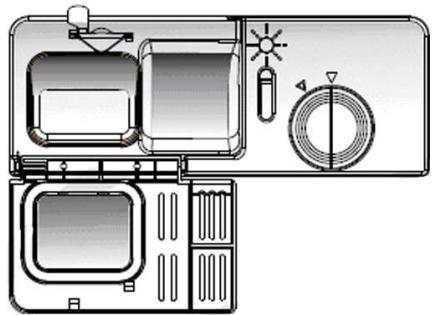

Le distributeur de liquide de rinçage se trouve sur la face intérieure de la porte, à côté du distributeur de produit de lavage. Le liquide de rinçage évite que l’eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage. Le liquide de rinçage est ajouté automatiquement au moment du dernier rinçage.
(Position 1 = dose minimum, position 6 = dose maximum). Ajustez la quantité de liquide de rinçage en fonction de la dureté de l’eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adapterez ensuite le dosage correct pour votre habitation. - Augmentez graduellement la dose de liquide de rinçage s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage. - Réduisez la quantité s'il y a des traînées blanchâtres et collantes sur la vaisselle ou sur les verres ou les lames de couteaux. NOTE : Si votre eau est douce, vous n'aurez peut-être pas besoin de produit de rinçage car il pourrait former un voile blanc sur votre vaisselle.

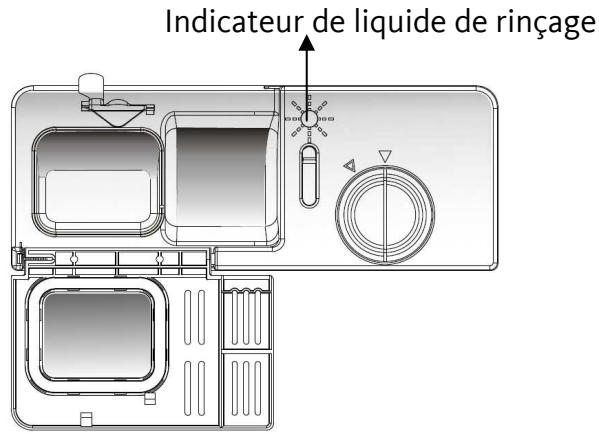

Si le témoin « manque de liquide de rinçage » n'est pas allumé, vous pouvez évaluer la quantité de produit de rinçage selon les indications suivantes : Indicateur de liquide de rinçage Réservoir plein ¾ plein ½ plein ¼ plein (remplissage nécessaire pour éviter les taches) Réservoir vide Le point noir sur le distributeur de produit de rinçage indique la quantité de produit de rinçage disponible dans le distributeur. Plus la quantité de produit de rinçage diminue, plus la taille du point noir se réduit. Le niveau de liquide de rinçage ne doit jamais se situer au-dessous d’ 1/4.

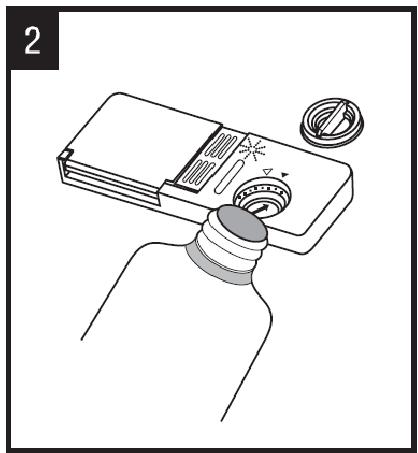

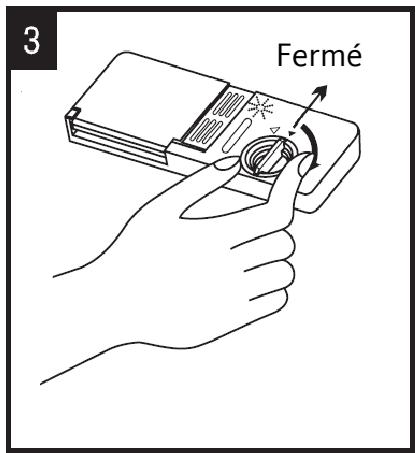

100 ml de liquide de rinçage. - Replacez le bouchon et tournez-le vers la droite.

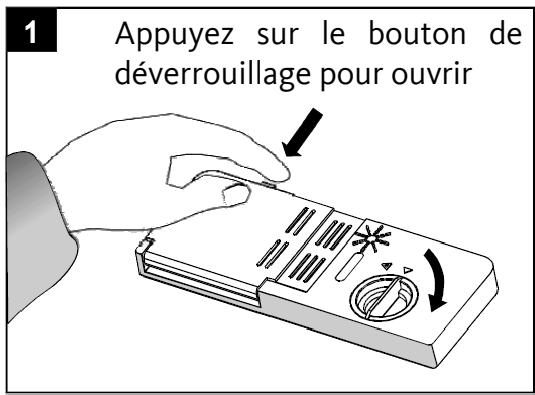

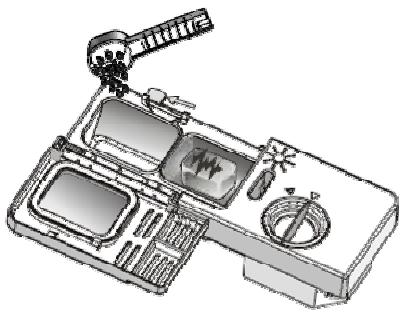

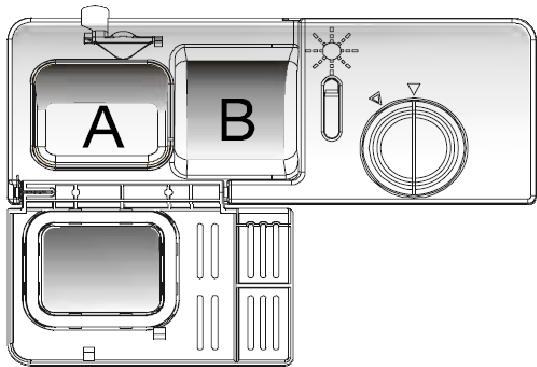

Le distributeur de produit de lavage se trouve sur la face intérieure de la porte, à côté du distributeur de liquide de rinçage. Attention ! Utilisez exclusivement du produit de lavage spécifique pour lave-vaisselle. Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage, excepté si vous utilisez le programme rinçage seul. Le produit de lavage est libéré automatiquement au cours du programme de lavage. NOTE : Ajoutez toujours le produit de lavage juste avant de démarrer le lave-vaisselle. Produit de lavage en poudre ou liquide

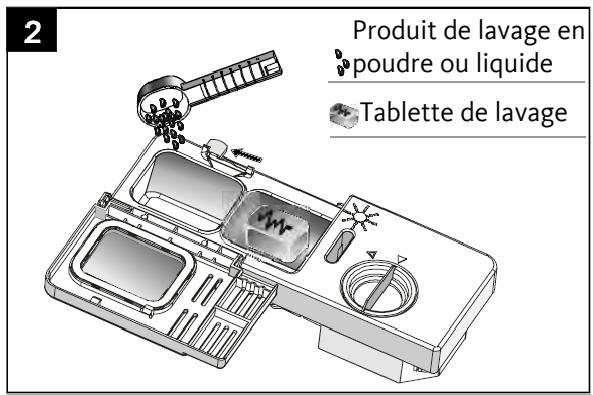

2. Insérez le produit de lavage. 12
(Capacité de ce compartiment : environ 5 g). Veuillez respecter les recommandations de dosage conseillées par le fabricant et conservez les recommandations mentionnées sur les emballages des produits de lavage. 3) Refermez le couvercle du compartiment du produit de lavage. REMARQUE : Les doses seront différentes selon le niveau de saleté de la vaisselle et le degré de dureté de l'eau utilisée. MISE EN GARDE ! Les produits de lavage pour lave-vaisselle sont corrosifs ! Veillez à les conserver hors de portée des enfants.

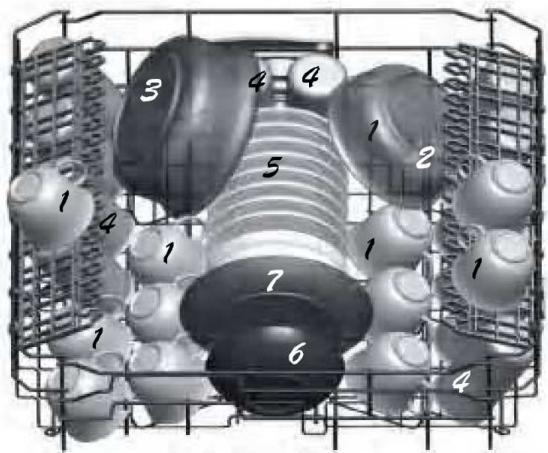

Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les indications de chargement suivantes.
- Retirez le plus gros des aliments restants dans les plats. - Il n'est pas nécessaire de rincer les plats sous l'eau courante. - Placez toujours les verres, tasses et bols tournés vers le bas. - Inclinez les plats creux (assiettes à soupe, etc.) de manière à ce que l’eau puisse s’écouler lors du séchage. - Evitez le contact entre les pièces de vaisselle, pour obtenir de meilleurs résultats de lavage. Ceci est particulièrement important concernant le panier à couverts : les cuillères empilées les unes dans les autres, etc. ne peuvent tout simplement pas être lavées correctement. L’eau doit pouvoir atteindre toutes les surfaces sales. - Assurez-vous que les couverts aux manches très fins ou d’autres objets ne passent pas à travers les ouvertures du panier, et empêchent le bras de lavage de tourner. - Les couverts en argent ont tendance à noircir s’ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres. - Lorsque vous lavez de la vaisselle fragile, sélectionnez le programme avec la température de lavage la plus basse. - Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaissent au lavage suivant. - Les petits éléments ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber des compartiments. - Attention ! Ne placez jamais les lames des couteaux vers le haut. 13

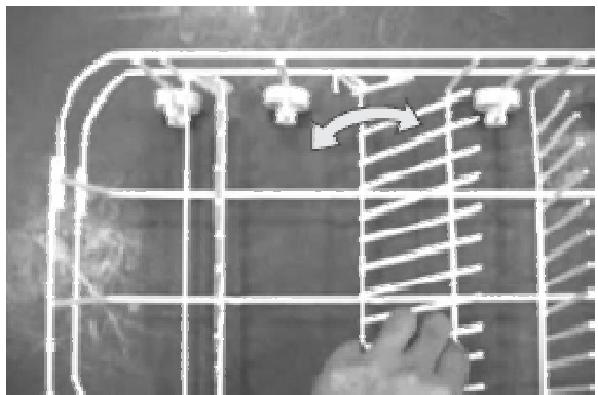

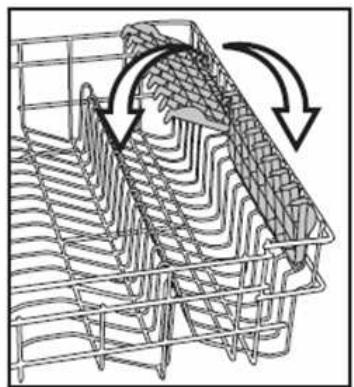

Il est préférable de placer les plats de service et les couvercles sur les côtés du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

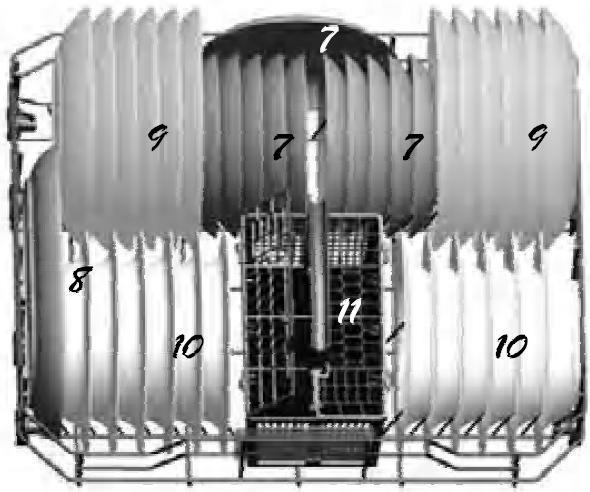

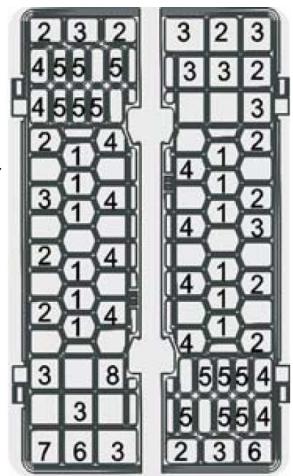

8. Plat ovale 9. Assiettes creuses Cuillère de service Louche Fourchette de service
à l'avant du panier supérieur).
- Veillez toujours à ce que les plats et autres ustensiles ne gênent pas la rotation des bras d’aspersion. - Ne pas introduire de la vaisselle tachée de cendres, de cire, de peinture ou de vernis. Si vous achetez de nouveaux plats, veuillez vous assurer qu’ils sont compatibles au lave-vaisselle. - Ne surchargez pas votre lave-vaisselle. - Ne placez pas de plats dont la taille ne convient pas au lave-vaisselle. - Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l'ouverture vers le bas afin que l'eau puisse s'écouler dans le lave-vaisselle. - Les plats et les ustensiles ne doivent pas être placés les uns dans les autres. Attention ! Les longs couteaux de cuisine placés verticalement peuvent être dangereux ! Les longs éléments tranchants comme les couteaux à viande doivent être positionnés horizontalement dans le panier inférieur. Selon le type de verre, le procédé de fabrication, la température de l'eau ou la durée du programme de lavage, le lavage en lave-vaisselle peut altérer votre vaisselle. Afin d'éviter ce genre de désagrément, nous vous recommandons : • D'utiliser des verres et des plats en porcelaine adaptés à un lavage en lave-vaisselle. • D'utiliser un détergent doux spécial pour laver ce genre d'éléments fragiles. Si nécessaire, demandez des informations supplémentaires au fabricant du détergent. • De sélectionner un programme de basse température. • D'enlever les verres et les ustensiles rapidement une fois le cycle de lavage terminé (environ 15 minutes après).

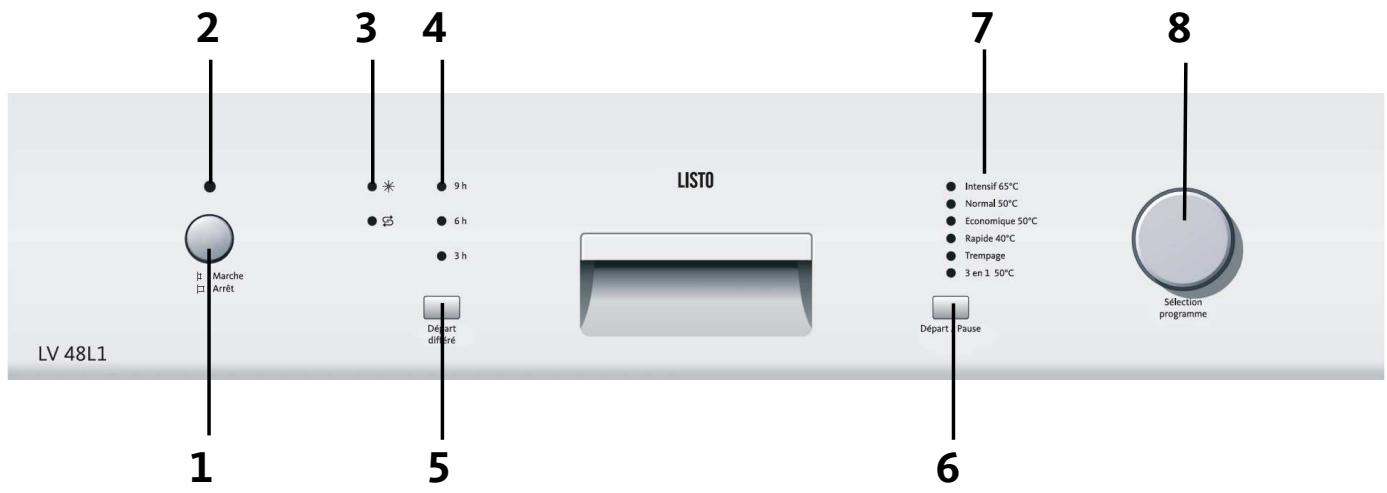

- Pour mettre en marche l’appareil, appuyez sur la touche « Marche/Arrêt ». Un signal sonore retentit et le témoin lumineux de fonctionnement correspondant s’allume. - Pour éteindre l’appareil, appuyez de nouveau sur la touche « Marche/Arrêt ».
1- Sélectionnez un programme à l’aide du bouton de sélection des programmes. 2- Le témoin lumineux du programme correspondant s’allume. 3- Sélectionnez éventuellement un départ différé (voir paragraphe « Comment programmer un départ différé »). 4- Appuyez sur la touche « Départ/Pause » pour démarrer le programme. Le témoin lumineux du programme sélectionné se met à clignoter.
2. Choisissez un programme en tournant le bouton de sélection des programmes. 3. Appuyez sur la touche « Départ différé » - 1 fois pour sélectionner un départ différé de 3 heures (le témoin lumineux « 3h » s’allume) ; - 2 fois pour sélectionner un départ différé de 6 heures (le témoin lumineux « 6h » s’allume) ou - 3 fois pour sélectionner un départ différé de 9 heures (le témoin lumineux « 9h » s’allume). 4. Appuyez sur la touche « Départ/Pause » pour confirmer. Le programme de lavage démarrera après le temps différé que vous avez programmé. Pour modifier un départ différé : Si le programme n’a pas encore commencé, vous pouvez modifier le départ différé à l’aide de la touche « Départ différé ». Pour annuler un départ différé : Si le programme n’a pas encore commencé, vous pouvez annuler le départ différé. Vous avez deux possibilités : 1. Appuyez plusieurs fois sur la touche « Départ différé » jusqu’à ce que les témoins lumineux « 3h », « 6h » ou « 9h » ne soient plus allumés. Ou : 2. Eteignez puis, rallumez l’appareil (en appuyant sur la touche « Marche/Arrêt »). 16 Vaisselle légèrement sale qui ne nécessite pas d'être séchée Trempage Pour effectuer un rinçage d’attente
Particulièrement adapté à l'utilisation des tablettes de lavage « 3 en 1 ».
Prélavag e/ Lavage principal Si le produit de lavage a déjà été inséré et que le lave-vaisselle a déjà vidangé l'eau de lavage, vous devrez remplir à nouveau le distributeur de produit de lavage (reportez-vous au paragraphe « Remplissage du distributeur de produit de lavage »). Pour sélectionner un autre programme : 1. Annulez le programme en cours en appuyant pendant 3 secondes sur la touche « Départ/Pause » jusqu’à ce que le témoin lumineux de ce programme reste allumé (il ne clignote plus). Un signal sonore de confirmation retentit. 2. Sélectionnez un autre programme à l’aide du bouton de sélection des programmes. 3. Appuyez sur la touche « Marche/Arrêt » pour lancer le nouveau programme. 4. Le lave-vaisselle se remet en route après 10 secondes. Le témoin lumineux du nouveau programme sélectionné se met à clignoter.
Vous pouvez appuyer sur la touche « Départ/Pause » pour mettre l’appareil en pause. Dans tous les cas, si vous ouvrez la porte du lave-vaisselle en cours de lavage, il se mettra en pause. 1. Ouvrez légèrement la porte pour arrêter le cycle de lavage. AVERTISSEMENT ! Faites très attention lorsque vous ouvrez la porte du lave-vaisselle en cours de lavage car de la vapeur chaude ou de l’eau chaude pourrait vous brûler ! 2. Lorsque les bras d’aspersion s’arrêtent de tourner, vous pouvez ouvrir la porte entièrement. 3. Ajoutez la vaisselle. 4. Refermez la porte et appuyez sur la touche « Départ/Pause » pour relancer le cycle. Le lavevaisselle se remet en route après environ 10 secondes.
1. Lorsque le cycle de lavage est terminé, l’appareil émet un signal sonore et le témoin lumineux du programme reste allumé. 2. Eteignez l'appareil à l’aide de la touche « Marche/Arrêt ». 3. Entrouvrez la porte du lave-vaisselle. Attention car de la vapeur chaude s’échappe ! 4. Patientez quelques minutes avant de décharger le lave-vaisselle : vous éviterez de vous brûler et vous obtiendrez de meilleurs résultats de séchage. La vaisselle chaude est sensible aux chocs. Laissez-la toujours refroidir avant de vider le lavevaisselle. Nous vous conseillons tout d’abord de vider le panier inférieur puis, le panier supérieur afin d’éviter des écoulements d’eau du panier supérieur sur les plats du panier inférieur. 5. Après chaque lavage, contrôlez si les filtres doivent être nettoyés. 18

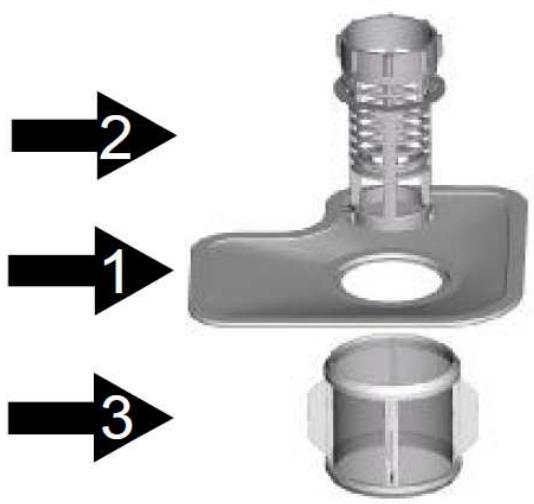

Le système de filtrage de votre lave-vaisselle se compose de 3 éléments : le filtre principal, le filtre à déchets et le micro-filtre. 1. Le filtre principal (ou filtre fin) : S’il est sale ou obstrué, les résultats obtenus avec le lave-vaisselle seront moins satisfaisants. 2. Le filtre à déchet (ou filtre grossier) : il retient les particules solides les plus volumineuses qui pourraient boucher le tuyau d’évacuation. 3. Le micro-filtre : Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.

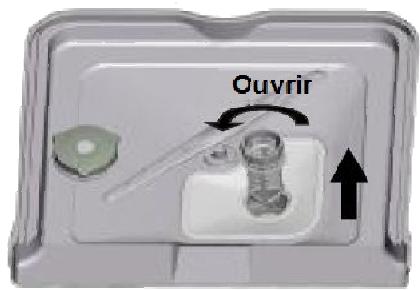

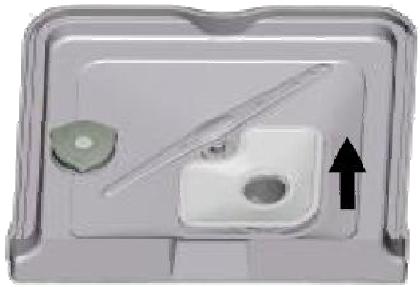

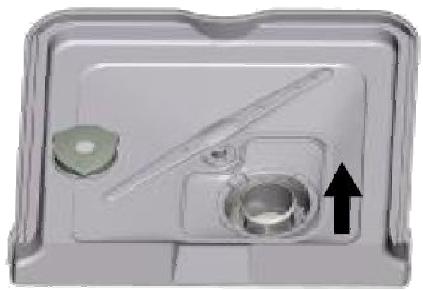

Etape 1 : Dévissez le filtre à déchets, soulevez-le et retirez-le.
- Veillez à ne pas plier le filtre fin. Attention ! N’utilisez jamais le lave-vaisselle sans les 3 filtres cités ci-dessus.

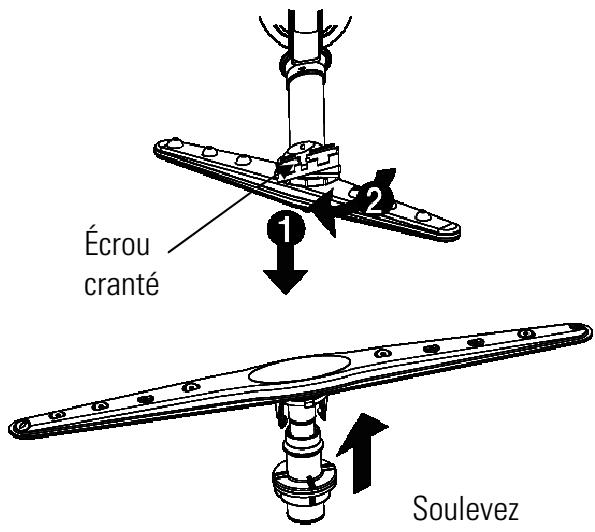

Maintenez le bras supérieur et tournez l’écrou cranté dans le sens des aiguilles d’une montre. Puis, dégagez le bras en le tirant vers le bas.
Soulevez le bras d’aspersion inférieur pour le déboîter. Soulevez - Lavez les bras dans de l'eau savonneuse et tiède et utilisez une brosse souple pour nettoyer les orifices. Replacez les bras de la manière inverse que décrit précédemment après les avoir rincés soigneusement.

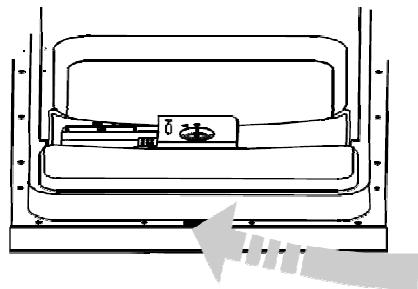

Surfaces extérieures : - Pour nettoyer les surfaces extérieures de l’appareil, utilisez un chiffon doux légèrement humide et imprégné d’un produit nettoyant doux (non abrasif), puis séchez soigneusement. - N’utilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage. - Ne vaporisez aucun solvant sur le bandeau de commandes. Surfaces intérieures :
- Il n’y a pas de coupure de courant. - Le robinet d’arrivée d’eau est ouvert. - La porte du lave-vaisselle est correctement fermée. - Vous avez appuyé sur la touche « Départ/Pause ». - Vous n’avez pas programmé de départ différé. Le lave-vaisselle ne se remplit Vérifiez que : pas d'eau. - Le robinet d’arrivée d’eau est ouvert. - Le tuyau d'arrivée d'eau n’est pas plié ou obstrué. - Le filtre à l'intérieur du tuyau d'arrivée d'eau n’est pas bouché. - La pression d’arrivée d’eau n’est pas trop faible. L'eau n'est pas vidangée à la fin Avez-vous ouvert la porte avant que le cycle de du cycle. programme ne soit fini ? Les filtres sont-ils bouchés ? La vaisselle n'est pas propre. Vérifiez que : - Le détergent a été introduit en quantité suffisante. - Il y a du sel régénérant dans le réservoir de sel. - Il y a du liquide de rinçage dans le distributeur de liquide de rinçage. - Les paniers ne sont pas trop chargés / la vaisselle est disposée correctement. - Une ou plusieurs pièces n’a/ont pas bloqué les bras de lavage de tourner. - Le programme sélectionné est adapté au type et au degré de saleté de la vaisselle. - Les orifices des bras de lavage ne sont pas obstrués. - Tous les filtres sont propres et correctement insérés dans leur logement. Le lave-vaisselle est bruyant. Vérifiez que les bras de lavage ne touchent pas la vaisselle. Sifflement pendant le lavage. Ceci n'est pas un dysfonctionnement. La vaisselle n'est pas tout à fait Vérifiez : sèche et ne brille pas. - qu’il y a du produit de rinçage dans le distributeur de produit de rinçage. - Le détergent utilisé est de bonne qualité et qu’il n’a pas perdu de son efficacité. La porte est difficile à fermer. Vérifiez que le lave-vaisselle est correctement mis à niveau. Si les informations de ce tableau ne vous sont d'aucune aide pour votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service aprèsvente de votre magasin revendeur. 21
Le témoin lumineux du Problème de prise en eau. programme « 3 en 1 » clignote rapidement.
Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l’obligation d’utiliser les systèmes de collecte sélective mis à votre disposition.
Ce produit est garanti contre toute défaillance résultant d’un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d’une mauvaise installation, d’une utilisation incorrecte, ou de l’usure normale du produit. La durée de garantie est spécifiée sur la facture d’achat.
