2. Fixation de la table de cuisson 5 électrique 3. Raccordement électri que 5
Raccordement au réseau électrique par l'intermédiaire d'une prise secteur 7 Raccordement direct au réseau électrique 7
Si une fêlure dans la surface du verre apparaît, déconnectez immédiatement votre appareil afin d’éviter tout risque électrique. •
Cet appareil n’est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d’expérience et de connaissance les empêchent d’utiliser l’appareil sans risque lorsqu’ils sont sans surveillance ou en l’absence d’instruction d’une personne responsable qui puisse leur assurer une utilisation de l’appareil sans danger. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Assurez-vous qu’ils ne peuvent pas manipuler les commandes. Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les récipients s’échauffent et peuvent rester chauds longtemps après l’arrêt de l’appareil. Veillez à ne pas toucher les zones de cuisson pendant et juste après utilisation de la plaque. Ces zones sont extrêmement chaudes et peuvent provoquer des brûlures graves. N’utilisez jamais votre table à vide (sans récipient dessus). Assurez-vous que les manettes sont toujours en position arrêt lorsque l’appareil n’est pas utilisé. N’utilisez pas de récipients instables ou déformés. Ne posez rien sur la table de cuisson (papiers, livre de recettes, tissus, etc.) même si celle-ci n’est pas en fonctionnement. Une mise en route accidentelle pourrait provoquer un incendie. Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez à ce que le câble d’alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table. Veillez à ne pas laisser sans surveillance de l’huile ou de la graisse sur le feu.

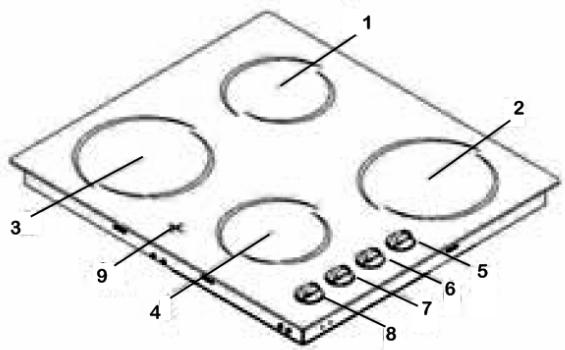

8. Bouton de commande de l'élément chauffant n° 4 9. Témoin de chaleur résiduelle

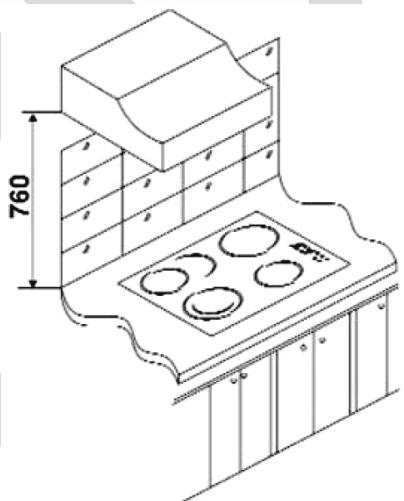

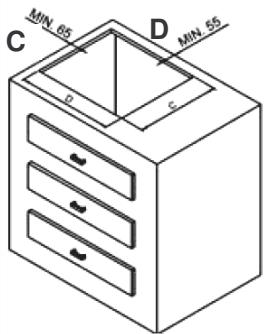

Effectuez une découpe dans le plan de travail pour l'encastrement ayant les dimensions exprimées en millimètres comme indiqué dans le tableau cidessous et la fig. 1. Veillez à respecter les distances critiques entre la table de cuisson, les parois latérales, postérieures et supérieures (Cf. fig. 2).
Dimensions de découpe du plan de travail Dimensions hors tout de la table de cuisson A en mm B en mm C en mm (±2) D en mm (±2) 510 580 490 - Le plan de travail doit résister à une température d’au moins 150°C pour éviter que le revêtement ne se décolle. - L’installation de l’appareil doit être effectuée conformément aux normes en vigueur.

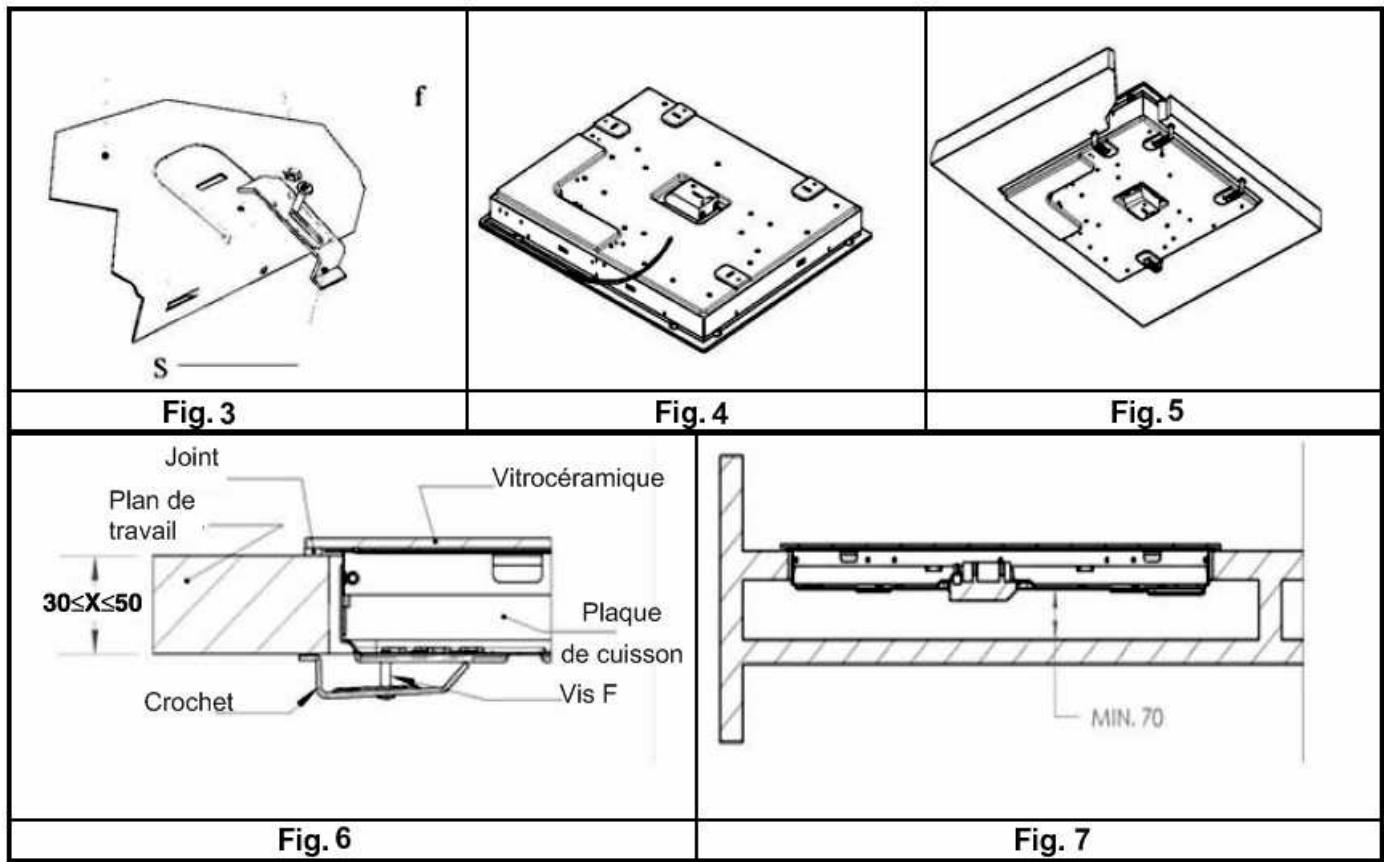

La table est équipée d’un joint mousse pour éviter toute infiltration de liquide dans le meuble. Pour appliquer correctement ce joint, veuillez suivre les indications ci-après: - Retournez la table de cuisson avec précaution. - Placez les crochets dans le caisson de la table de cuisson dans le logement prévu à cet effet (Cf. fig. 3 & 6) - Positionnez correctement le joint mousse fourni sur le pourtour extérieur du cadre de la table de cuisson (Cf. fig. 4). Les extrémités des bandes doivent coïncider sans se chevaucher. - Installez ensuite la table dans la découpe du plan de travail. Note : Lorsque vous utilisez la table de cuisson, sa surface inférieure devient très chaude. Pour éviter de la toucher accidentellement, fixez une plaque de bois sous la table de cuisson à l’aide de vis et d’équerres à une distance minimale de 70 mm du caisson de la plaque de cuisson (Cf. fig. 7). Laissez un espace vide entre la plaque et le tiroir afin d’assurer une bonne ventilation de l’appareil.

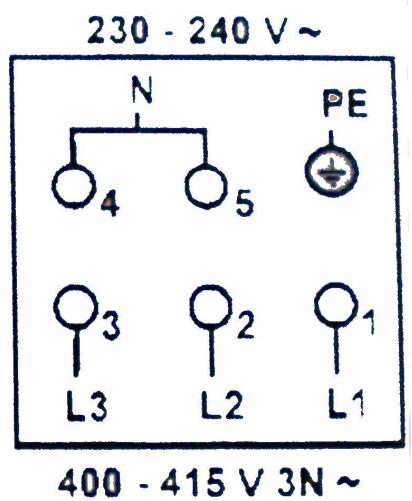

Vous devez couper l'alimentation électrique avant d'effectuer toute opération. opération . Note pour l'installateur l'installateur : la table de cuisson appartient à la classe d’isolation électrique «Y ». TYPE ET SECTION DES CABLES D'ALIMENTATION Type de câble HO5 RR-F 3

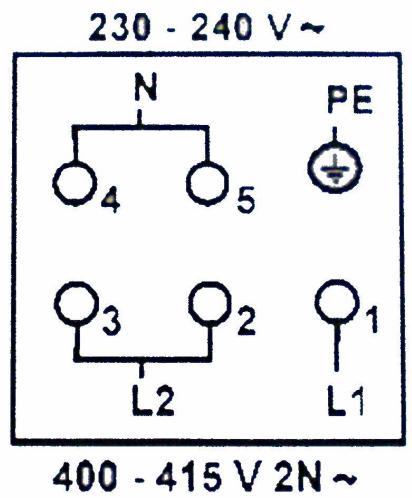

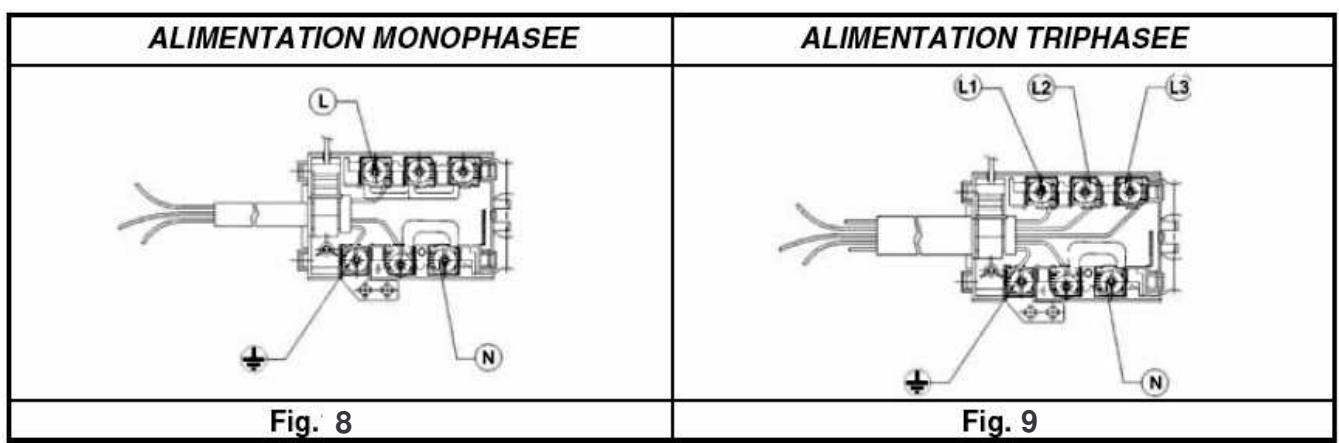

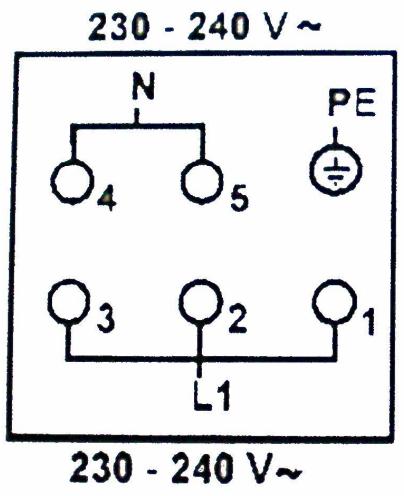

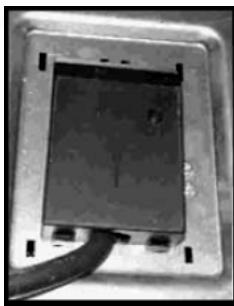

− La puissance du réseau électrique est adaptée à la puissance maximale de l'appareil (voir l'étiquette d'identification sur le dessous de la table de cuisson). − Le réseau électrique est correctement relié à la terre, dans le respect de la réglementation en vigueur. Nous déclinons toute responsabilité en cas de non-respect de ces prescriptions. − En fonction de votre installation électrique (monophasée ou triphasée), d’utiliser un câble d’alimentation dont les caractéristiques sont mentionnées dans le tableau ci-dessus. Veillez à ce que le fil de «terre» soit plus long que les fils de «tension» (Cf. fig. 8 & 9). − Le câble d'alimentation est disposé de façon à ne jamais être soumis à une température supérieure à 75 K.
− La prise secteur doit être équipée d’une connexion à la terre et demeurer accessible une fois la table de cuisson installée.
Ra direct au réseau électrique - Evitez toute infiltration de liquide à travers des boutons de commandes de l’appareil.
Ce témoin ne s'éteint que lorsque la température de la zone de chauffe est redescendue au-dessous de ce niveau. C'est pour cette raison qu'il est qualifié de témoin de chaleur résiduelle.
éventail de températures différentes. Dans le Tableau 1 ci-dessous, nous vous expliquons comment atteindre différents niveaux de cuisson. Pour mettre sous tension les éléments chauffants, il est nécessaire de tourner le bouton correspondant vers la gauche ou vers la droite. Le témoin lumineux [9] indique la mise sous tension d'un ou plusieurs éléments chauffants. Utilisation des zones de cuisson La chaleur n'est dégagée qu'à l'intérieur des cercles dessinés sur la table de cuisson. Ceux-ci doivent être entièrement recouverts par les casseroles.
Position de réglage des boutons commutateurs 1 Pour chauffer de petites quantités de liquide et garder des plats au chaud. Pour chauffer des aliments, décongeler des aliments surgelés, cuire des fruits et légumes secs. Pour cuire de la viande, du poisson, des légumes secs en sauce. Pour cuire de la viande rôtie, du poisson, des steaks et des œufs. Pour frire à l'huile et chauffer de grandes quantités d'eau.
Utiliser des casseroles de même diamètre que les zones de cuisson. Sécher le dessous de la casserole avant de la déposer sur la zone de cuisson. Ne pas frotter la casserole sur la surface en verre afin de ne pas l'endommager. Eloigner les enfants de la plaque de cuisson pendant l'utilisation des zones de cuisson. Assurez-vous que les poignées des casseroles sont dirigées vers l'intérieur. N'oubliez pas que l'huile ou la graisse peut s'enflammer si elle est portée à une température excessive. Les zones de cuisson restent chaudes après utilisation. N'abandonnez aucun objet sur celles-ci et ne posez pas les mains sous peine de vous brûler, aussi longtemps que le témoin n'est pas éteint. Débrancher la table de cuisson si vous remarquez que le verre se fendille. Ne pas utiliser de feuille d'aluminium ou de récipients en plastique. Ne pas utiliser la table de cuisson comme surface de travail ou de rangement supplémentaire.
éponge non abrasive et un détergent doux. Vous pouvez également utiliser un nettoyant spécial pour tables vitrocéramiques. Avant toute opération d'entretien, attendez que la table de cuisson soit complètement froide. N’utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution. Ne nettoyez pas la table de cuisson alors qu’elle est encore chaude. Certains produits nettoyants produisent des vapeurs nocives lorsqu’ils sont appliqués sur une surface chaude. Les linges ou éponges mouillés peuvent causer des brûlures par la vapeur. Ne nettoyez jamais la plaque de cuisson avec un nettoyeur à jet de vapeur chaude. Cela risquerait d’endommager l’appareil.
électriques et électroniques peut avoir des effets potentiels sur l’environnement et la santé humaine dans le cycle de retraitement de ce produit. Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition.
Ce produit est garanti pour une période de 1 an à partir de la date d’achat*, contre toute défaillance résultant d’un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d’une mauvaise installation, d’une utilisation incorrecte, ou de l’usure normale du produit. (* : sur présentation du ticket de caisse)
