Domaine d'utilisation de l'appareil Conformité Dimensions hors tout de l'appareil Economiser l'énergie
4 4 Mise en place de l'appareil Inversion du sens d'ouverture de la porte Insertion entre deux éléments de cuisine Eliminer l'emballage Brancher l'appareil Enclencher l'appareil Dégivrer les aliments 9 Régler la température 9 SuperFrost 9 Tiroirs Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*). Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .

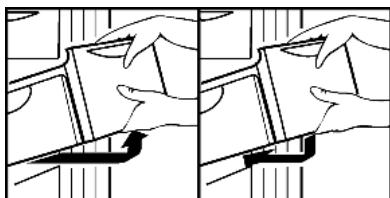

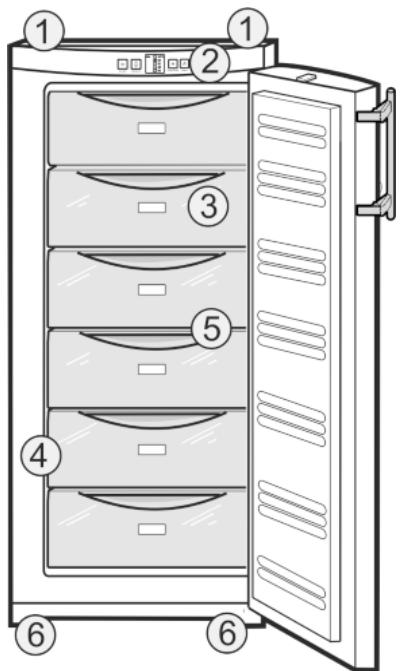

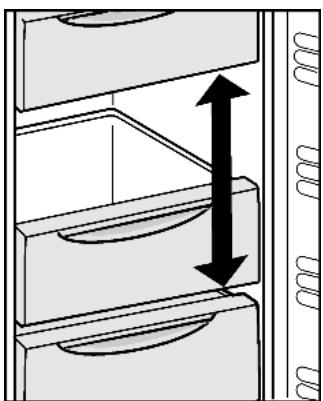

(2) Éléments de commande et de contrôle (3) Tiroirs
Est prise en compte, par exemple, l'utilisation - les cuisines du personnel, les pensions de famille, - les clients de maisons de campagne, hôtels, motels et autres hébergements, - les traiteurs et services semblables dans le commerce de gros N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive des produits médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'ap-
H (mm) dans les domaines à risque d'explosions. GP 2733 1644 En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures x Dans le cas d'appareils avec pièces d'écartement mural fourenvironnantes limites. La classe climatique de nies, la dimension est augmentée de 35 mm (voir 4.2) . votre appareil est indiquée sur la plaquette 1.5 Economiser l'énergie signalétique. - Toujours veiller à une bonne ventilation de l'appareil. Ne pas
Classe clima- pour températures ambiantes tique SN, N Effectuer les contrôles selon la consigne des normes et directives en vigueur. La préparation et le contrôle des appareils doivent être effectués en prenant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.
Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents. La consommation en énergie dépend des conditions d’installation comme la température ambiante. (voir 1.2) . - Ouvrir l'appareil aussi brièvement que possible. - Plus la température est réglée basse, plus la consommation en énergie est élevée. - Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée. - Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante. - Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil. Des dépôts de poussière augmentent la consommation d'énergie : - Dépoussiérer le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrière de l'appareil une fois par an.
Dangers pour l'utilisateur : - Cet appareil peut être utilisé par des enfants dès 8 ans et plus, ainsi que des personnes les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance. - Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble. - En cas d'erreur, débrancher la prise ou couper le fusible. - Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux. - Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câble de raccord au réseau uniquement par le S.A.V ou tout autre technicien qualifié.
• Ne pas endommager les tubes du circuit frigorifique. • Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil. • Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.). • En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité du point de sortie. Bien aérer la pièce. Informer le service après-vente. - Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques. - Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu. - Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au contact de composants électriques. Risque de chute et de basculement : - Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants. Danger d'intoxication alimentaire : - Ne pas consommer d'aliments périmés. Risque de gelures, d'engourdissement et de douleurs : - Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas 4
Risque de blessures et de dommages matériels : - De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aérosols dégivrants. - Ne pas enlever la glace avec des ustensiles tranchants. Respecter les indications spécifiques des autres sections : DANGER
(1) Touche On/Off * selon le modèle et l‘équipement
L'affichage de la température clignote : - le réglage de la température est modifié - après l'enclenchement, la température n'est pas encore suffisamment froide - la température a augmenté de plusieurs degrés
PRUDENCE Risque de blessure et d'endommagement dû à un transport incorrect ! u Transporter l'appareil emballé. u Transporter l'appareil debout. u Ne pas transporter l'appareil seul.
AVERTISSEMENT Risque d'incendie dû à l'humidité ! Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire. u L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
Lorsque les câbles de raccord / fiches de l´appareil se trouvent en contact avec la partie arrière d´un autre appareil, ils peuvent être endommagés à cause des vibrations de l´appareil et par la suite causer un court-circuit. u Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d´alimentation. u Ne pas brancher d´appareils ni autres dispositifs sur les prises de courant situées sur la partie arrière de l´appareil.
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable.En cas de fuite, le fluide réfrigérant risque de s'enflammer. u Veiller à ne pas endommager les tubes du circuit frigorifique.
à micro-ondes, grille-pain, etc.) sur l'appareil !

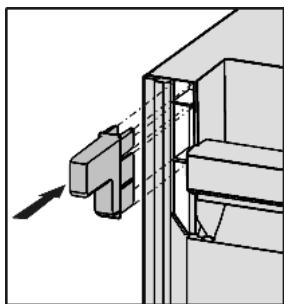

Enlever le porte-câble, sinon des bruits dus aux vibrations surgissent ! u Enlever tous les auxiliaires de transport. Pour atteindre la consommation énergétique déclarée, les pièces d'écartement fournies avec certains appareils doivent être utilisées. Cela augmente la profondeur des appareils d'env. 35 mm. L'appareil fonctionne parfaitement sans l'utilisation des pièces d'écartement, mais présente une légère augmentation de sa consommation énergétique. u Pour un appareil accompagné de pièces d'écartement mural, monter ces pièces d'écartement sur la face arrière de l'appareil, en haut à gauche et à droite.
Lorsque l'appareil est placé dans un environnement très humide, du condensât peut se former sur la paroi extérieure de l'appareil. u Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.
Assurez-vous d'avoir l'outillage suivant à portée de main :
à droite. u Ouvrir la porte. u Maintenir la porte du côté de la poignée et en bas et soulever. w Le pivot d'appui Fig. 4 (21)se desserre du support d'appui Fig. 5 (2). u Si le pivot d'appui Fig. 4 (21) ne Fig. 4 se débloque pas poussez-le par le bas. u Faire pivoter la porte en bas vers l'extérieur et la retirer.
Fig. 6 (8) avec un tournevis devant et l'enlever diagonalement vers le bas. u Dévisser le pivot d'appui Fig. 6 (9) et le visser du côté opposé (avec 4 Nm). u Remonter le cache Fig. 6 (7) du côté du pivot d'appui : l’insérer par l’arrière et l’encliqueter sur l’avant. u Monter le cache Fig. 6 (8) sur le côté opposé: l’insérer par l’arrière et l’encliqueter sur l’avant.
Si les pivots ne sont pas bien vissés, la porte risque de tomber, ce qui peut entraîner des blessures graves. Par ailleurs, la porte risque de ne pas fermer correctement et l’appareil ne pas refroidir convenablement. u Visser les charnières/les pivots d'appui (avec un couple de serrage 4 Nm). u Vérifier la bonne fixation de chaque vis, si nécessaire resserrer les vis.
Si l'appareil est installé avec les charnières à côté d'un mur Fig. 9 (4), la distance entre l'appareil et le mur doit être de 40 mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.
AVERTISSEMENT Risque d'étouffement avec les films et matériaux d'emballage ! u Ne pas laisser les enfants jouer avec les matériaux d'emballage. L'emballage est fabriqué en matériaux recyclables : - carton ondulé / carton - pièces en polystyrène expansé - films et sachets en polyéthylène - colliers de serrage en polypropylène - cadres en bois cloués avec plaque de polyéthylène* u Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
ATTENTION Risque d'endommagement du système électronique ! u Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif resp. triphasé) ou de fiches économes d'énergie.
Lors de la transformation avec des placards de cuisine (profondeur max. 580 mm), l'appareil peut être placé directement à côté du placard de cuisine Fig. 9 (3). L'appareil dépasse latéralement de 34 mmx et de 50 mmx au centre de l'appareil par rapport à la face avant du placard de cuisine.
La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A. La prise de courant doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l´appareil. u Vérifier l'alimentation électrique. u Enficher la prise de courant.
- Sur la paroi arrière de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute.

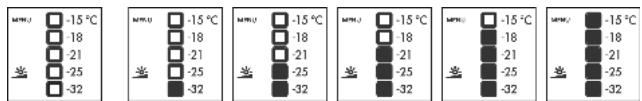

L'éclairage de fond peut être désactivé ou réglé sur l'un des 5 niveaux. Au départ usine, l'éclairage de fond est désactivé. u Activer le mode de réglage : appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2) w Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote. u Appuyer sur la touche de réglage Fig. 3 (6) pour apper la fonction de luminosité. w Le symbole Sécurité enfants Fig. 3 (8) s'éteint et le symbole Luminosité Fig. 3 (3) clignote. u Confirmer : appuyer brièvement sur la touche SuperFrost Fig. 3 (2). w Le symbole Luminosité Fig. 3 (3) est allumé.
On/Off Fig. 3 (1). -ouu Attendre 5 minutes. w Le symbole Luminosité Fig. 3 (3) et le symbole Menu Fig. 3 (9) s'éteignent. w L'affichage de température affiche de nouveau la température.
On/Off Fig. 3 (1). -ouu Attendre 5 minutes.
La cause d'une température trop élevée peut être : - l'introduction d'aliments frais chauds - l'entrée d'une quantité trop importante d'air ambiant chaud lors du réarrangement et de l'enlèvement d'aliments - une panne de courant prolongée - une défectuosité de l'appareil L'avertisseur sonore s'éteint automatiquement, le symbole Alarme Fig. 3 (10) et l'affichage de température arrêtent de clignoter lorsque la température est de nouveau suffisamment froide. Lorsque l'état d'alarme persiste: (voir Dysfonctionnements). Remarque Les aliments peuvent s'avarier si la température n'est pas suffisamment froide. u Vérifier la qualité des aliments. Ne pas consommer les aliments avariés.
Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide. u Appuyer sur la touche Alarme Fig. 3 (7).
Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil)sous « capacité de congélation ... kg/24h ». Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congelés chacun, les plaques jusqu'à max. 35 kg chacune.
Pour que les aliments congèlent rapidement jusqu'au coeur, ne pas dépasser les quantités suivantes par paquet : - Fruits, légumes jusqu'à 1 kg - Viande jusqu'à 2,5 kg u Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.
Durées de conservation des aliments (à titre indicatif) : Glaces Dans le four/le four à chaleur tournante Uniquement retirer la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible. u Ne recongeler des alimentes décongelés que dans des cas exceptionnels.
Réglage de température recommandé : -18 °C La température peut être modifiée en continu. Si le réglage -32 °C a été atteint, ça recommence à -15 °C. u Faire appel au réglage de la température : appuyer une fois sur la touche de réglage Fig. 3 (6). w La LED de la température actuelle clignote dans l'affichage de la température. u Appuyer autant de fois sur latouche de réglage Fig. 3 (6) jusqu'à ce que la DEL de la température désirée luit. Remarque u Vous pouvez appuyer de manière prolongée sur la touche de réglage pour régler une valeur un peu plus froide dans une petite plage de température (par ex. : entre -15 °C et -18 °C). La LED de la plage de température basse suivante est allumée dans l'affichage de la température.
Les denrées déjà stockées obtiennent en plus une « réserve de froid ». Elles restent donc congelées plus longtemps lorsque vous dégelez l'appareil. Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvez congeler en 24 h, reportez-vous à la « Capacité de congélation ... kg/24h » indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique. Selon la quantité de denrées fraiches à congeler, la fonction SuperFrost doit être enclenchée à l´avance : environ 6h pour une petite quantité de denrée à congeler, 24 h avant la mise en place d´une quantité maximale de denrées à congeler. Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à congeler avec des produits déjà congelées en contact de sorte que ces derniers ne se décongèlent pas. N'activez pas la fonction SuperFrost dans les cas suivants : - lorsque vous introduisez des aliments déjà congelés - Lors d´une congélation de denrées fraiches allant jusqu´à environ 2 kg par jour
Remarque u Lorsque vous actionnez la touche SuperFrost, l'activation du compresseur peut prendre jusqu'à 8 minutes en raison de la temporisation d'activation intégrée. Cette temporisation prolonge la durée de vie du compresseur. En cas de petite quantité d'aliments à congeler : u attendre env. 6 h. u Déposer les aliments conditionnés dans les tiroirs inférieurs. En cas de quantités importantes d'aliments à congeler (voir plaque signalétique) : u attendre env. 24 h. u Retirer le tiroir le plus bas et poser les aliments directement dans l'appareil de sorte qu'ils soient en contact avec le fond ou les parois latérales. w SuperFrost se coupe automatiquement après env. 65 h. w Le symbole SuperFrost Fig. 3 (4) s'éteint quand la congélation est terminée. w La plage de température luit dans l'affichage de température réglé pour service normal. u Déposer les aliments dans le tiroir et reinsérer celui-ci. w L'appareil continue de fonctionner en mode normal d'économie d'énergie. Pour économiser de l'énergie, il est possible d'arrêter la fonction SuperFrost, y compris avant la fin des 65 heures de délai de congélation en appuyant une nouvelle fois sur la touche SuperFrost Fig. 3 (2). Vous ne devez désactiver la fonction SuperFrost qu'une fois que la température est inférieure ou égale à -18 °C.
Laisser la porte ouverte pendant le dégivrage. Retirer les morceaux de glace détachés. S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon. u Nettoyer l'appareil (voir 6.2) . w w u u u
AVERTISSEMENT Risque de blessures et d'endommagement émanant de la vapeur très chaude ! La vapeur chaude peut provoquer des brûlures et endommager les surfaces. u Ne pas utiliser d'appareils de nettoyage à la vapeur ! ATTENTION Un nettoyage incorrect endommage l'appareil ! u Ne jamais utiliser de produits de nettoyage concentrés. u Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. u Ne pas utiliser des produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques ou des chiffons rêches. u Ne pas utiliser de solvants chimiques. u Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V. u Ne pas arracher, plier ou endommager de câbles ou d'autres composants. u Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. u Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. u Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments. u Vider l'appareil. u Débrancher la prise. u Grille d'aération et de ventilation nettoyer régulièrement. w Des dépôts de poussière augmentent la consommation de courant. u Nettoyez à la main les surfaces intérieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent. ATTENTION Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le détergent livré avec l'appareil. Sinon le revêtement de surface serait endommagé. u Nettoyez les surfaces enduites des portes uniquement avec un chiffon propre et doux. En cas de salissures importantes, utilisez un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres. u Nettoyez les parois latérales en acier inox avec un nettoyant inox courant. Appliquez ensuite le produit d'entretien inox fourni, de manière régulière, dans le sens du polissage. u Nettoyez les parois latérales vernies et les surfaces enduites des portes uniquement avec un chiffon doux et propre. En cas de salissures importantes, utilisez un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.
Après le nettoyage : u Frotter l'appareil et les éléments d'équipement pour les sécher. u Rebrancher l'appareil et l'enclencher de nouveau. u Enclencher la fonction SuperFrost (voir 5.8) . Lorsque la température est suffisamment froide : u remettre en place les aliments.
Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressezvous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le répertoire S.A.V. fourni avec votre appareil.
Une LED clignote régulièrement toutes les 15 secondes* en bas à l'arrière de l'appareil (vers le compresseur). → L'inverseur est équipé d'un diagnostic d'erreurs à LED. u Il est normal qu'il clignote. Les bruits sont trop forts.
Un gargouillement et un clapotis. → Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. u Ce bruit est normal. Un léger clic.
Fig. 10 (1), le n° de service Fig. 10 (2) et le n° de série Fig. 10 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.
L'appareil ne fonctionne pas. → L'appareil n'est pas enclenché. u Enclencher l'appareil. → La fiche secteur n'est pas correctement enfoncée dans la prise. u Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. u Vérifier le fusible. Le compresseur fonctionne lentement.
économise de l'énergie. u Ceci est normal pour les modèles avec économie d'énergie. → La fonction SuperFrost est activée.

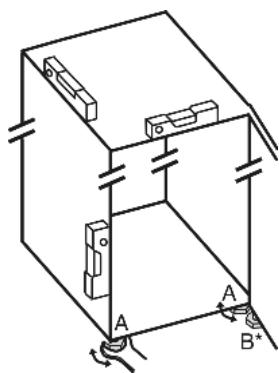

→ L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. u Ce bruit est normal. → La température ambiante est trop élevée. u Solution : (voir 1.2) Bruits de vibrations. → L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil. u Aligner l'appareil à l'aide des pieds de réglage. u Espacer les bouteilles et les récipients. Le symbole SuperFrost Fig. 3 (4) et l'affichage de température clignotent. → Il y a un dysfonctionnement. u S'adresser au S.A.V. (voir Entretien) L'affichage de la température est allumé : DEMO.
→ La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. u Ceci est normal. La température n'est pas assez froide. La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération. La température ambiante est trop élevée. Solution : (voir 1.2) . l'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'ellemême. Sinon, adressez-vous au S.A.V. (voir Entretien) → la température est mal réglée. u Régler la température sur plus froid et vérifier au bout de 24 h. → L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). u Changer l'emplacement de l'appareil ou de la source de chaleur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement. u Rendre l'appareil inopérant. u Débrancher l'appareil. u Sectionner le câble de raccord.
