MODE D'EMPLOI KEF4310 BLU PERFORMANCE LIEBHERR
1 Vue d'ensemble de l'appareil. 2 1.1 Aperçu de l'appareil et de l'équipement 2 1.2 Domaine d'application de l'appareil 2 1.3 Conformité 3 1.4 Cotes d'installation 3 1.5 Économiser de l'énergie 3 1.6 Exemple dérangement 4 1.7 SmartDevice 4 2 Consignes de sécurité générales. 4 3 Éléments de commande et d'affichage 5 3.1 Écran d'accueil.. 5 3.2 Structure de commande 5 3.3 Navigation 5 3.4 Symboles d'affichage 6 3.5 Options de l'appareil 6 4 Mise en service. 6 4.1 Transport de l'appareil 6 4.2 Mise en place de l'appareil.. 6 4.3 Inversion du sens d'ouverture de la porte 7 4.4 Insertion entre deux éléments de cuisine 12 4.5 Éliminer l'emballage 12 4.6 Brancher l'appareil 12 4.7 Enclencher l'appareil 13 4.8 Installation du filtre FreshAir 13 4.9 Activation du timer et nettoyage de la grille d'aération 13 5 Commande. 13 5.1 Modification de l'unité de température 13 5.2 Verrouillage enfants 13 5.3 Mode Sabbath 13 5.4 Refroidir des aliments 14 5.5 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments 14 5.6 Régler la température 14 5.7 SuperCool. 15 5.8 Ventilateur 15 5.9 Tablettes de rangement 15 5.10 Utiliser la tablette de rangement composée de deux parties. 16 5.11 Balconnets de contre-porte 16 5.12 Utiliser le range-bouteilles 16 5.13 Boîtes BioCool 16 6 Entretien. 17 6.1 Remplacement du filtre FreshAir 17 6.2 Nettoyage de la grille d'aération 17 6.3 Nettoyage de l'appareil 17 6.4 S. A. V. 18 7 Dysfonctionnements 18 8 Messages. 19 9 Mise hors service 20 9.1 Arrêt de l'appareil. 20 9.2 Mise hors service 20 10 Éliminer l'appareil. 20
Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.
Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.
Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphe
phrases ne concernant que certains appareils sont indiquées par un astérisque (*)
Les instructions de manipulation sont indiquées par un. Les résultats de manipulation par un.

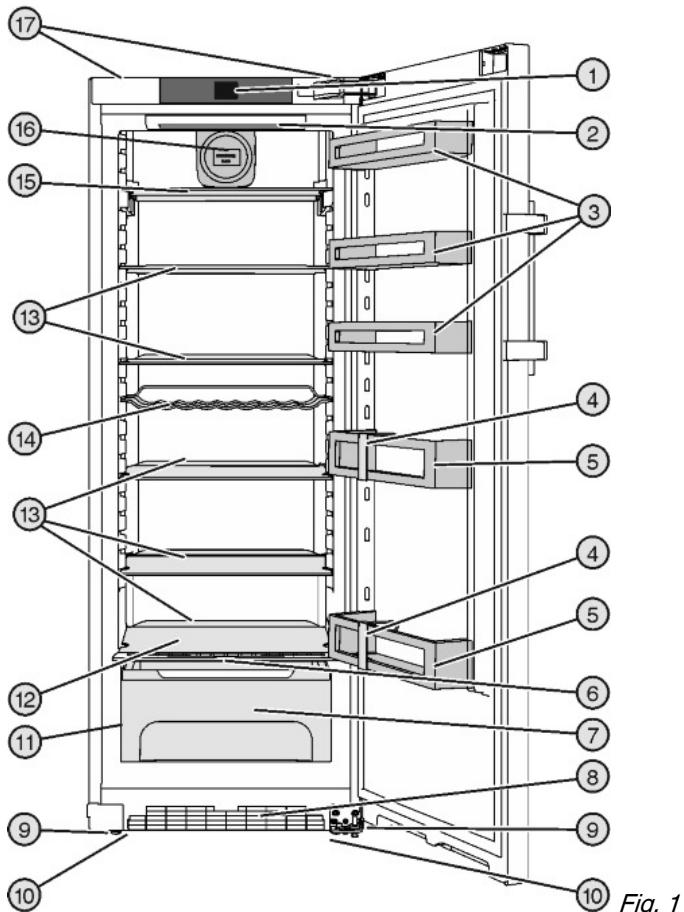

1.1 Aperçu de l'appareil et de l'équipement
Éléments de commande et de contrôle
(10) Poignées de levage pour le transport à l'avant, roulettes de transport à l'arrière
(2) Éclairage interieur à DEL
(11) Plaque signalétique
(12) Zone la plus froide
Porte-bouteilles
Tablette de rangement

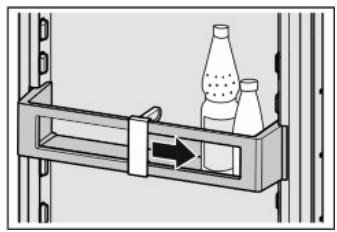

Balconnet-bouteilles
Support de bouteilles

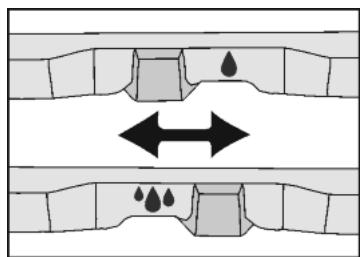

Plaque de régulation de l'humidité

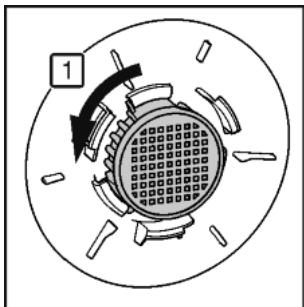

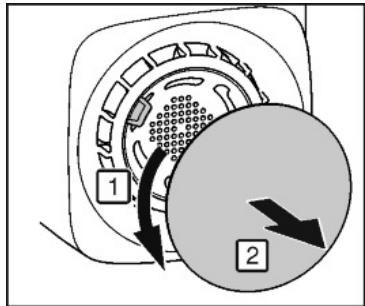

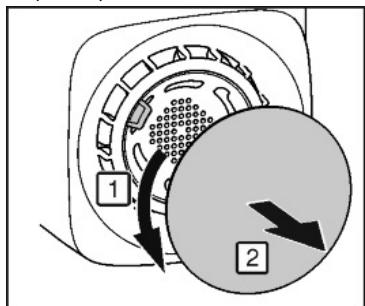

(16) Ventilateur avec logement pour filtre FeshAir
Grille d'aération
Poignées de levage pour le transport à l'arrière
(9) Pieds réglables
Remarque
À la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.
1.2 Domaine d'application de l'appareil utilisation conforme
L'appareil est exclusivement destiné au rafraîchissement de denrées alimentaires dans un environnement domestique ou similaire. En font partie, par exemple, l'utilisation
- dans des cuisines domestiques, des chambres d'hôtes,
- par des clients dans des maisons de campagne, des hôtels, des motels et autres structures d'accueil,
- dans la restauration et les services similaires dans le commerce de gros.
Toutes les autres utilisations sont interdites.
Utilisations incorrectes prévisibles
Les applications suivantes sont formellement interdites :
- Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs médicaux 2007/47/CE
- Utilisation dans des zones à risque d'explosion
- Utilisation sur des supports mobiles tels qu'en avires, trains ou avions Stockage d'animaux vivants
Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.
Classes climatiques
L'appareil est conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.
Remarque
Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.
| Classe clima-tique | pour des températures ambantes de |
| SN | 10 °C à 32 °C |
| N | 16 °C à 32 °C |
| ST | 16 °C à 38 °C |
| T | 16 °C à 43 °C |
L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

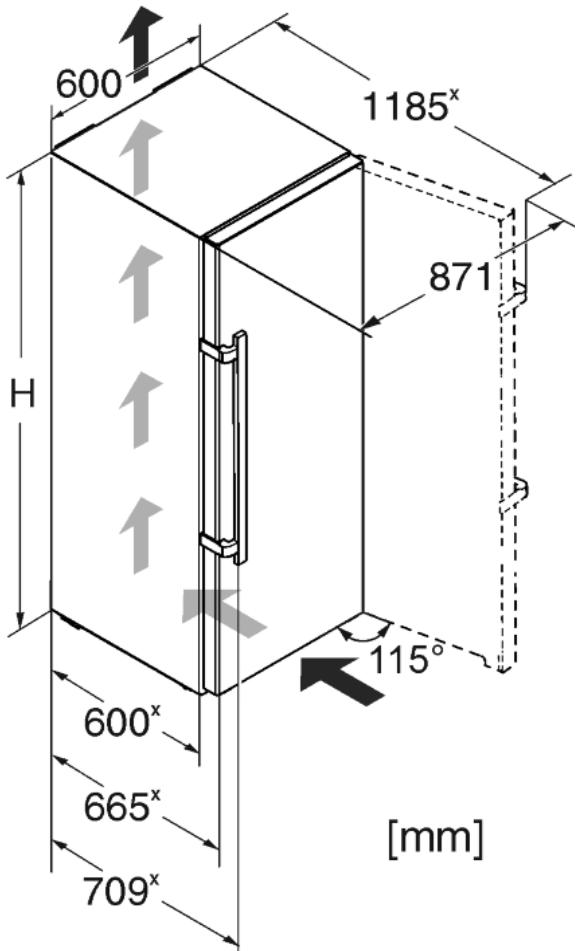

1.4 Cotes d'installation
Fig. 2
| Modèle | Hauteur de l'appareil H (mm) |
| K(ef) 37.. | 1650 |
| K(ef) 43.. / SK(ef) 43.. | 1850 |
Lors de l'utilisation de supports d'espacement muraux, la cote augmente de 15 mm (voir 4.2). Avec la porte ouverte, les cotes sont valables pour un angle d'ouverture de. Les cotes de distance varient en fonction de l'angle d'ouverture.
1.5 Économiser de l'énergie
- Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
- Toujours laisser dégagées les fentes d'aération du ventilateur.
- Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire.
- La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambience (voir 1.2).
- Ouvrir l'appareil le plus brievement possible.
- Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
- Ranger les denrées alimentaires en les triant (voir Vue d'ensemble de l'appareil).
- Conserver tous les aliments dans leur emballage et couverts. Ceci permet d'éviter la formation de givre. Sortir les aliments pendant le temps strictement nécessaire pour qu'ils ne se réchauffent pas.
- Pour ranger des alimentés chauds : les laisser refroidir à la température régnant dans la pièce.
1.6 Exemple de rangement
Fig. 3
1.7 SmartDevice
L'appareil est prêt pour l'intégration dans un SmartHome et des prestations de service avancées. D'autres options peuvent être activées grâce à une SmartDeviceBox. L'activation a lieu via le portail clients MyLiebherr.
De plus amples informations sur la disponibilité, les conditions et les différentes options sont données sur le site www.smartdevice.liebherr.com.
Dangers pour l'utilisateur :
- Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprenant les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilitaire ne doit pas être réalisés par des enfants sans surveillance.
- Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
- En cas d'erreur, débrancher la prise ou couper le fusible.
- Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
- Les réparations et interventions sur l'appareil doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
- Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
- Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil.
- Les lampes spéciales, comme les lampes à DEL, servent à l'éclairage de l'intérieur de l'appareil et ne sont pas adaptées pour l'éclairage de la pièce.
Risque d'incendie :
- Le fluide réfrigérant R 600a contenu dans l'appareil ne présente
- Ne pas endommager les tubes du circuit frigorifique.
- Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbettières, etc.).
- ité du point de sortie. Bien aérer la pièce. Informer le service après-vente.
- Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.
- Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu.
- Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool événtuellement échappé peut s'enflammer au contact de composants électriques.
Risque de chute et de basculement :
- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.
Danger d'intoxication alimentaire :
- Ne pas consommer d'aliments périmés.
Risque de gelures, d'engourdissement et de douleurs :
- Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).
Risques de blessures et de dommages matériels :
- De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants.
- Ne pas enlever la glace avec des ustensiles tranchants.
Risque de dépression :
- Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.
Symboles sur l'appareil :
Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.
Respecter les indications spécifiques des autres sections :
| ! | DANGER | indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | AVERTIS-SEMENT | indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | ATTENTION | indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée. |
| ATTENTION | indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée. |
| Remarque | indique les remarques et conseils utiles. |
3.1 Écran d'accueil
Fig. 4
(1) Champ du réfrigérateur
(3) Écran
(2) Champ de menu
L'écran d'accueil est l'écran initial qui se présente à l'utilisateur. Tous les réglages s'effectuent à partir de cet écran.
Les fonctions peuvent être appelées et les valeurs modifiées en appuyant sur l'écran.
Champ du compartiment réfrigérateur
Fig. 5
(1) Symbole du compartiment réfrigérateur
Affichage de la température du compartiment réfrigérateur
La température régée pour le compartment réfrigérateur s'affiche.
Les réglages suivants peuvent être effectués :
- Régages de la température
- Éteindre l'appareil, l'écran reste fonctionnel.
(1) Menu principal (2) Option activée
Le champ de menu donne accès aux options et aux règles de l'appareil. Les options activées sont également représentées.
3.3 Navigation
Vous avez accès aux différentes options en appuyant sur le menu. Un signal sonore retentit après avoir confirmé une option ou un réglage. L'affichage passe à l'écran d'accueil.
L'appareil s'utilise à l'aide des symboles suivants :
Remarque
Sieldom dothie n'est effectuée en l'espace d'une minute, l'affichage retourne à l'écran d'accueil.
3.4 Symboles d'affichage
Les symboles de l'affichage renseignent sur l'état de l'appareil.
Standby (veille) :
Mettre en marche l'appareil ou la zone de température.
Appeler les options.
Modifier le réglage (par exemple, régler la température).
Flèche de navigation à gauche / droite :
Choisir les options et naviguer dans le menu.
Il est possible de parcourir les différentes options à l'aide des flèches de navigation. Après la dernière option, la première s'affiche de nouveau.
Interrompre la sélection.
L'affichage passe au niveau suivant ou à l'écran d'accueil.
Confirmer le choix.
Après la confirmation, l'affichage passe à l'écran d'accueil.
Activer / désactiver les options.
Après l'activation ou la désactivation d'une option, l'affichage passe à l'écran d'accueil.
Remettre le timer à zéro.
Accès au service après-vente
Flèches vers le haut :
Augmentation de la température.
Flèches vers le bas :
Diminution de la température.
Standby (veille) :
L'appareil ou la zone de température s'éteint.
Des messages d'erreur actifs et des rappels apparaisent.
3.5 Options de l'appareil
Les options suivantes peuvent être activées ou réglerées, explications et possibilités de montage (voir Commande) :
Option
SuperCoolx
Ventilateur
SabbathMode
Sécurité enfants
Unité de température
- Si l'option est activée, son symbole s'affiche dans le champ de menu.
Si plus de 6 options sont activées, seules 4 apparaisent dans le champ de menu. Les autres options s'affichent en appuyant sur la flèche de navigation inférieure. On retourne à l'affichage initial en appuyant plusieurs fois sur la flèche de navigation.
Le symbole se désactive si l'option est terminée ou désactivée.
Attention
Risque de blessure et d'endommagement du à un transport incorrect!
Transporter l'appareil emballé. Transporter l'appareil ABOUT. Ne pas transporter l'appareil seul.
4.2 Mise en place de l'appareil
Risque d'incendie du à l'humidité !
Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.
L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
Danger de brûlures par court-circuit!
Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrêté d'un autre appareil, ils peuvent être endommagés à cause des vibrations de l'appareil et par la suite causer un court-circuit.
Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d'alimentation. Ne pas brancher d'appareils ni autres dispositifs sur les prises de courant situées sur la partie arrêtée de l'appareil.
Avertissement
Risque d'incendie du fluide réfrigérant!
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
Veiller à ne pas endommager les tubes du circuit frigorifique.
Avertissement
Risque d'endommagement et d'incendie!
Ne pas placer un appareil diffusant de la chaleur (p. ex. four à micro-ondes, grille-pain, etc.) sur l'appareil!
Avertissement
Risque d'incendie et d'endommagement du à blocage des ouvertures d'aération! Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!
Attention
Risque d'endommagement du à l'eau de condensation! Ne pas placer l'appareil directement à côté d'un autre réfrigérateur/congélateur.
En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil. Le sol au lieu d'emplacement doit être horizontal et plan. Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents. Toujours placer l'appareil avec la face arrêtée et avec les pièces d'écartement mural (voir ci-dessous), si celles-ci sont utilisées, directement contre le mur. Ne déplacer l'appareil qu'à vide. Ne pas mettre en place l'appareil sans avoir recours à une aide. Plus l'appareil contient de réfrigérant R 600a, plus grand doit être le local dans lequel il se trouve. Dans de petits locaux, une fuite pourrait entraîner la formation d'un mélange gaz-air combustible. Selon la norme EN 378, le local d'installation doit être par 11 g de réfrigérant R 600a d'au moins 1m³. La quantité de réfrigérant de votre appareil figure sur la plaque signalétique à l'intérieur de l'appareil. Retirer les films de protection des parois extérieures de l'appareil.
Attention
Risque de détérioration du au produit d'entretien pour acier inoxydable!
Les portes en acier inoxydable et les parois latérales en acier inoxydable sont recouvertes d'un revêtement de surface de qualité.
Les produits d'entretien pour acier inoxydable attaquent les
Surfaces.
Les surfaces des portes et des parois latérales revêtues ainsi que les surfaces des portes et des parois latérales peintes doivent être nettoyées uniquement avec un chiffon moelleux et propre. En cas de saleté tenace, utiliser un peu d'eau ou de détergent neutre. Un chiffon en microfibre peut également être utilisé en alternative.
Retirer les films de protection des cordures. Enlever tous les auxiliaires de transport.
Pour atteindre la consommation énergétique déclarée et éviter la formation d'eau de condensation en cas d'humidité ambientelevée, les pieces d'écartement fournies doivent être utilisées. Cela augmente la profondeur des appareils d'environ15 mm. L'appareil fonctionne parfaitement sans l'utilisation des pieces d'écartement, mais présente une légère augmentation de sa consommation énergétique.

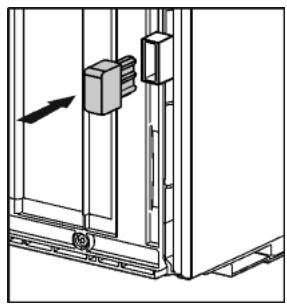

Dans le cas d'un appareil avec pièces d'écartement mural fournies, monter ces pièces d'écartement mural au dos de l'appareil, en bas à gauche et à droite.

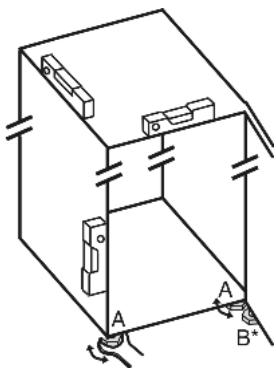

Éliminer l'emballage (voir 4.5). Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau.
Soutenir ensuite la porte : Tourner le pied réglable avec une clé à fourche SW10 sur le support de palier (B) jusqu'à ce qu'il repose sur le sol et le tourner ensuite de.
Remarque
Nettoyer l'appareil (voir 6.3).
Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.
4.3 Inversion du sens d'ouverture de la porte
Vous pouvez inverser le sens d'ouverture en cas de nécessité
Veiller à disposer des outils suivants :
Torx® 25 (T25) Torx® 15 (T15) Tournevis plat Clé à fourche SW10 Niveau à bulle Clé à molette fournie avec outil T25 Visseuse sans fil, si nécessaire Échelle double, si nécessaire Si nécessaire, deux personnes pour le montage
Remarque
Pour empêcher qu'elles ne tombent, sortez les denrées des bacs des contre-porte avant d'enlever la porte.
Fig. 7 Ouvrir la porte.
Attention
Risque de dépréciation!
Si le joint de porte est endommagé, la porte risque de ne pas fermer correctement et la réfrigération ne sera plus assurée.
Ne pas endommager le joint de la porte avec le tournevis!
Retirer le cache extérieur. Fig. 7(1) Débloquer le cache du support de palier à l'aide d'un tournevis et le libérer. Retirer le cache du support de palier. Fig. 7(2) Dégager le cache avec le tournevis et l'incliner sur le côté. Fig. 7(3)
Fig. 8
Attention
Risque de blessures lorsque la porte culbute!
Bien tenir la porte. Déposer la porte prudemment.
Enlever délicatement le cache de sécurité. Fig. 8 (1) Dévisser légèrement le boulon avec un tournevis T15. Fig. 8 (2) - Tenir fermement la porte et sortir le boulon avec les doigts. Fig. 8 (3) Tirer la douille de palier en dehors du guide. La mettre de l'autre côté et l'enclencher. Fig. 8 (4) Soulever la porte et la mettre de côté. Soulever délicatement le bouchon en dehors de la douille de palier de porte avec un tournevis plat et le sortir. Fig. 8 (5)
4.3.2 Déplacer les pièces du palier supérieur
Fig. 9
Desserer les deux vis T25 avec un tournevis. Soulever le support de palier et l'enlever.
Fig. 10
Libérer le cache avec un tournevis et le mettre de côté. Fig. 10(1) Accrocher le cache tourné de l'autre côté à droite. Fig. 10 (2) Encaisser le cache. Fig. 10 (3) Mettre en place la vis avec un tournevis T25. Fig. 10 (4) Mettre en place le support de palier supérieur. Fig. 10 (5) Les axes se trouvent dans les alésages prévus. Serrer la vis. Fig. 10 (4) Mettre en place la vis avec un tournevis T25 et la serrer. Fig. 10 (6)
4.3.3 Déplacer les pièces du palier inférieur
Fiq. 11
Sortir complètement par le haut l'axe de palier. Fig. 11 (1) Desserrer les vis avec le tournevis T25 et enlever le support de palier. Fig. 11 (2)
Fig. 12
Visser la vis sans serrer avec un tournevis T25. Fig. 12 (1) Soulever le ressort de fermeture et le tourner de à droite dans l'alésage. Fig. 12 (2) Serrer la vis avec un tournevis T25. Fig. 12 (3)
Fig. 13
Enlever le cache et le mettre de l'autre côté. Fig.13(1) Poser le support de palier de l'autre côté et le visser à l'aide d'un tournevis T25. Commencer par la vis 2 en bas au milieu. Fig. 13(2) Visser les vis 3 et 4. Fig. 13 (3, 4) Mettre en place l'axe de palier complet. Veiller à ce que l'ergot d'enclenchement soit orienté en arrêté. Fig. 13 (5)
4.3.4 Déplacer les pièces de palier de la porte
Fig. 14
La partie inférieure de la porte est orientée vers le haut : Tourner la porte. Pousser vers le bas la languette avec un tournevis plat. Fig. 14(1) Tirer le crochet de fermeture en dehors du guide. Fig. 14 (2) Pousser le crochet de fermeture dans le guide de l'autre côte. Fig. 14 (3) La partie supérieure de la porte est orientée vers le haut : Tourner la porte.
4.3.5 Déplacement des poignées

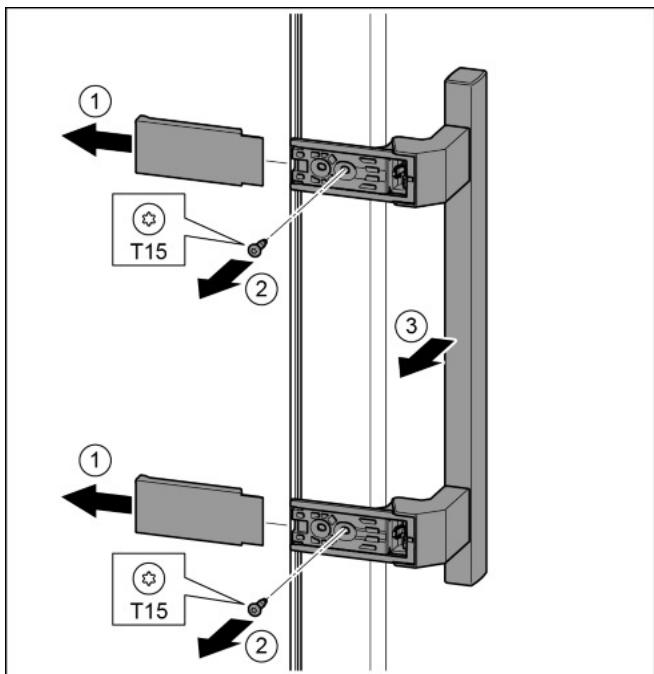

Fig. 15
Retirer le cache. Fig. 15 (1) Desserrer les vis avec un tournevis T15. Fig. 15 (2) Déposer la poignée. Fig. 15 (3) Soulever délicatement le bouchon létal avec un tournevis plat et le sortir. Fig. 15 (4) Remettre en place le bouchon de l'autre côté. Fig. 15 (5)
Fig. 16 Poser la poignée sur le côté opposé. Fig. 16 (1) Les alésages doivent coïncider précisément. Serrer les vis avec un tournevis T15. Fig. 16 (2) Mettre en place les caches latéralement et les enfilera. Fig. 16 (3) Veiller à ce qu'ils s'introduisent correctement.
4.3.6 Monter la porte
Fig. 17 Mettre la porte sur l'axe de palier inférieur. Orienter la porte en haut pour l'ouverture dans le support de palier. Fig. 17(1) Poser le boulon et le visser avec un tournevis T15. Fig. 17(2) Monter le cache de sécurité pour sécuriser la porte : Mettre en place le cache de sécurité et contrôler s'il repose sur la porte. Sinon, enfoncer à fond le boulon. Fig. 17(3) Mettre le bouchon en place. Fig. 17(4)
Avertissement
Risque de blessures lorsque la porte culbute!
Si les éléments du support d'appui et de charnière ne sont pas serrés avec le bon couple de serrage, la porte peut culbuter.
Visser les supports d'appui avec un couple de serrage de 4 Nm. Vérifier la bonne fixation de chaque vis, si nécessaire desserrer les vis. Aligner éventuelles le porte sur les deux troughs longitudinaux dans le support de palier en bas dans l'alignement du bâti de l'appareil. Pour ce faire, dévisser la vis du milieu dans le support de palier avec l'outil T25 fourni. Desserrer légèrement les autres vis avec l'outil T25 ou avec un tournevis T25 et les aligner sur les troughs longitudinaux. Soutenir la porte: tournier le pied réglable avec une clé à fourche SW10 sur le support de palier jusqu'à ce qu'il repose sur le sol et le tournier ensuite de.
4.3.8 Poser les caches
Fig. 18 La porte est ouverte à poser et enclencher le cache du support de palier, l'introduire en appuyant délicatement. Fig. 18 (1) Mettre en place le cache latéralement et l'enclencher. Fig. 18 (2)
Fig. 19 Enfiler cache extérieur. Fig. 19(1) Fermer la porte supérieure. Fig. 19 (2)
4.4 Insertion entre deux éléments de cuisine
Fig. 20
| A [mm] | B [mm] | C [cm2] | D [mm] | E [mm] |
| 665 x | 65 x | min. 300 | min. 50 | min. 40 |
L'utilisation de cales d'espacement de mur a pour effet d'agrandir les dimensions de 15 mm (voir 4.2). L'appareil peut être réagencé avec des buffets de cuisine. Pour adapter l'appareil Fig. 20 (2) à la hauteur du coin cuisine, une rehausse Fig. 20 (1) peut être posée sur l'appareil.
L'appareil peut être installé directement à côté du buffet de cuisine Fig. 20 (3). Pour pouvoir ouvrir complètement les portes, l'appareil doit déborder de la profondeur Fig. 20 (B) par rapport à la façade du buffet. L'appareil peut déborder encore plus en fonction de la profondeur des buffets et de l'utilisation de cales d'épaisseur.
Attention
Risque de dommage par surchauffe suite à une ventilation insuffisante.
En cas de ventilation trop faible, le compresseur risque d'être endommagé.
Veiller à une ventilation suffisante. Respecter les exigences de ventilation.
Exigences de ventilation :
- Les nervures d'espacement sur le dos de l'appareil seront à une ventilation suffisante. En position finale de l'appareil, celles-ci ne peuvent pas se couvrir dans des renfoncements ni dans des percées.
- Une sortie d'air avec la profondeur Fig. 20 (D) doit être présente au dos de la rehausse sur toute sa largeur.
- La section de ventilation Fig. 20 (C) sous plafond doit être respectée.
- Plus la section de ventilation est grande, plus l'appareil marche de manière économique.
Si l'appareil avec les charnières est installé près d'une paroi Fig. 20 (4), la distance Fig. 20 (E) entre l'appareil et la paroi doit être respectée. Ceci correspond à la largeur de la poignée avec la porte ouverte.
Avertissement
Risque d'étouffement avec les films et matériel d'emballage!
Ne pas laisser les enfants jouer avec les matériaux d'emballage.
L'emballage est fabriqué en matériels recyclables :
- carton ondulé / carton
- pièces en polystyrène expansé
- films et sachets en polyéthylène colliers de serrage en polypropylène
- cadres en bois cloués avec plaque de polyéthylène* Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
Avertissement
Raccordement incorrect!
Incendie.
Ne pas utiliser de rallonge électrique. Ne pas utiliser de barres de distribution.
Attention
Raccordement incorrect!
Détérioration de l'électronique. Ne pas utiliser d'onduleurs filaire. Ne pas utiliser de prise économique d'énergie.
Remarque
Utiliser exclusivement le câble de raccordement au secteur fourni. Un câble de raccordement au secteur plus long peut être commandé auprès du service après-vente.
Fig. 21
| a | b | c | G |
| ~ 1400 mm | ~ 1800 mm | ~ 2100 mm | Fiche de l'appareil |
S'assurer que les conditions suivantes sont bien respectées :
- Le type de courant et la tension sur le lieu d'installation doivent correspondre aux données figurant sur la plaque signalétique (voir Vue d'ensemble de l'appareil).
- La prise de courant est reliée à la terre conformément aux prescriptions et protégée électriquement.
- Le courant de déclenchement du fusible se situe entre 10 et 16 A.
- La prise de courant est facile d'accès.
- La prise de courant est en dehors de la zone postérieure de l'appareil dans la zone concernée. Fig. 21 (a, b, c) Vérifier l'alimentation électrique. Introduire la fiche de l'appareil Fig. 21 (G) au dos de l'appareil. Veiller à ce qu'elle s'introduise correctement. Brancher la fiche à l'alimentation de tension. Le logo Liebherr apparaît à l'écran. L'affichage passe à Standby.
Remarque
Le mode démo est activé : Mode démo activé ! apparait à l'écran. Désactiver le mode DÉMO (voir Dysfonctionnements).
Brancher et allumer l'appareil 2 heures avant d'introduire des aliments pour la première fois.
Si le symbole standby s'affiche sur tout l'écran :
Appuyer sur le symbole Standby. L'appareil est allumé. L'affichage passe à l'écran d'accueil. L'appareil se règle sur la température affichée. Ceci est représenté par les flèches vers le bas.
Si le symbole Standby s'affiche dans le champ du compartiment réfrigération:
Appuyer sur le symbole Standby. L'appareil est allumé. L'appareil se règle sur la température affichée. Ceci est représenté par les flèches vers le bas.
Si l'écran est noir :
Appuyer sur l'écran. Le symbole veille apparait sur tout l'écran. Appuyer sur le symbole Standby. L'appareil est allumé. L'affichage passe à l'écran d'accueil. L'appareil se règle sur la température affichée. Ceci est représenté par les flèches vers le bas.
4.8 Installation du filtre freshair
Le filtre FreshAir fourni peut être utilisé pour obtenir une qualité d'air optimale.
Le logement se trouve dans la zone de réfrigération supérieure, (voir Vue d'ensemble de l'appareil)
Retirer le cache.
Fig. 22
Poser le filtre FreshAir comme couvercle et le tourner à droite.
Veiller à ce que le filtré s'enclenche correctement. Remettre le cache en place.
Activation du timer
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtre FreshAir s'affiche. Appuyer sur le symbole du filtre FreshAir. Appuyer sur ON. Le timer est activé. À l'expiration de l'intervalle, un message invite à remplacer le filtre FreshAir.
4.9 Activation du timer et nettoyage de la grille d'aération
Pour que l'aération soit suffisante, la grille d'aération doit être nettoyée au moins une fois par an. Le timer peut être activé comme rappel.
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d'aération s'affiche. Appuyer sur le symbole de la grille d'aération. Appuyer sur ON. Le timer est activé. À l'expiration de l'intervalle, un message invite à nettoyer la grille d'aération.
5.1 Modification de l'unité de température
L'affichage de la température peut être modifié de °C à °F.
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que °C s'affiche. Appuyer sur °F La température s'affiche en °F
La procédure est la même pour passer de °F à °C.
5.2 Verrouillage enfants
Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.
5.2.1 Activation du verrouillage enfants
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le verrouillage enfants s'affiche. Appuyer sur ON. Le verrouillage enfants est activé.
5.2.2 Désactivation du verrouillage enfants
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le verrouillage enfants s'affiche. Appuyer sur OFF. Le verrouillage enfants est désactivé.
5.3 Mode sabbath
Cette fonction respecte les croyances religieuses lors du sabbat et les traditions de la fou juive. Si le mode sabbat est activé, certaines fonctions de l'électronique de commande sont
désactivées. Après le réglage du mode sabbat, vous ne devez plus vous soucier des voyants, des chiffres, des symboles, des affichages, des messages d'alarme et des ventilateurs. Le cycle de dégivrage fonctionne seulement à l'heure programmée, sans tenir compte de l'utilisation du réfrigerateur. Après une coupure de courant, l'appareil se remet automatiquement en mode sabbat.
Avertissement
Risque d'intoxication alimentaire!
Ce message n'est pas enregistré en cas de coupure de courant pendant le mode Sabbat. Une fois la coupure de courant terminée, l'appareil continue de fonctionner en mode Sabbat. Lorsque ce mode prend fin, le système n'édite pas de message relatif à la coupure de courant dans l'écran d'affichage de la température.
En cas de coupure de courant pendant le mode Sabbat :
vérifier la qualité des aliments. Ne pas consommer des aliments décongelés!
- Toutes les fonctions sont bloquées jusqu'à l'extinction du mode Sabbat.
- Si les fonctions SuperFrost, SuperCool, la ventilation etc. sont activées lorsque le mode Sabbat est en marche, elles restent actives.
- L'appareil n'émet pas de signal sonore et n'affiche pas d'avertissement/de réglage dans l'écran d'affichage de la température (par ex. alarme de température, alarme porte ouverte). L'éclairage intérieur est désactivé.
5.3.1 Activation du sabbathmode
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le SabbathMode s'affiche. Appuyer sur ON. Le SabbathMode est activé. Seul le symbole SabbathMode s'affiche à l'écran.
Le SabbathMode s'éteint automatiquement après 120 secondes, s'il n'a pas été préalablement désactivé manuellement. L'affichage passe à l'écran d'accueil.
5.3.2 Désactivation du sabbathmode
Appuyer sur l'écran. Appuyer sur OFF. Le SabbathMode est désactivé.
Remarque
Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.
Toujours maintenir les fentes d'aération du ventilateur dégagées.
Toujours placer les aliments facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil) Pour le conditionnement, utiliser des récipients réutilisables en plastique, métal, aluminium ou verre et du film transparent. Toujours conserver les liquides et les aliments qui prennent ou dégagent facilement les odeurs ou le goût dans des éléments fermés ou couverts.
Toujours entreposer ou emballer séparément les aliments dégageant de l'éthylène et sensibles à l'éthylène, comme les fruits, légumes, salades, etc. pour ne pas réduire leur durée de conservation. Par ex. ne jamais entreposer ensemble des tomates avec des kiwis ou du chou. Utiliser la surface avant du fond du réfrigérateur uniquement pour entreposer temporairement des aliments réfrigerés (p. ex. pour les trier ou les ranger différément). Ne pas y laisser les denrées réfrigerées car elles peuvent être poussées ou basculées vers l'arrière en fermant la porte. Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler.
5.5 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments
La consommation croissante de plats cuisés à l'avance et d'autres aliments facilement périssables, qui réagissant de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.
5.5.1 Respect de la température
- Entreposer les alimentés les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration. Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil. Eviter d'ouvrir la porte trop fréquemment. Respecter les règles relatives à l'hygiène des alimentés.
5.5.2 Règles relatives à l'hygiène des alimentés
Sortir les alimentés de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaours). Toujours emballer les aliments séparément pour éviter toute "contamination" entre les alimentés. Ranger les alimentés de sorte à ce que l'air puisse circuler librement entre ces derniers. Avoir recours aux instructions de service, rundout pour les questions d'entretien. Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).
5.6 Régler la température
La température est fonction des facteurs suivants :
- la fréquence d'ouverture de la porte
- La température de la pièce dans laquelle se trouve l'appareil
- le type, la température et la quantité d'aliments
La température est réglable de 9°C à 1°C.
Valeurs recommandées pour le réglage de la température : 5°C Appuyer sur le champ du compartiment réfrigerateur. L'écran suivant s'affiche :
Fig. 23 Régler une température plus élevée :
Appuyer sur plus.
Régler une température plus basse :
Appuyer sur moins.
Lors de la sélection de la température la plus BASSE, le symbole moins est inactif.
Après avoir sélectionné la température la plus élevée, le symbole plus est inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche.
Confirmer la température désirée avec OK. L'affichage passe à l'écran d'accueil. La température sélectionnée s'affiche. Les flèches vers le haut ou le bas indiquent la variation de température. Les flèches se désactivent lorsque la température théorique est atteinte.
5.7 SuperCool
Avec SuperCool, passez à la vitesse supérieure en matière de refroidissement. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez SuperCool pour refroidir rapidement de grandes quantités d'aliments.
11:27h
Lorsque SuperCool est allumé, le ventilateur* peut fonctionner. L'appareil fonctionne à sa puissance de refroidissement maximal, le groupe frigorifique peut de ce fait être temporairement plus bruyant.
SuperCool entraîne une consommation d'énergie un peu plus élevée.
5.7.1 Activation de la fonction supercool
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperCool s'affiche. Appuyer sur le symbole SuperCool. L'écran suivant s'affiche :
Fig. 24
La durée peut être réglée sur quatre niveaux.
Régler durée:
Appuyer sur plus ou moins.
Lors de la sélection du niveau le plus bas, le symbole moins est inactif.
Lors de la sélection du niveau le plus haut, le symbole plus est inactif.
Confirmer la durée désirée avec START.
L'affichage passe à l'écran d'accueil. SuperCool est activé. La durée résiduelle et le symbole SuperCool s'affichent dans le champ du compartiment réfrigérateur. La diminution de température est représentée par les flèches vers le bas. L'appareil se remet en mode de fonctionnement normal à l'expiration de la durée résiduelle. La température retourne à la valeur préréglée. Les flèches vers le haut représentent l'augmentation de température.
5.7.2 Arrêt prématuré de la fonction supercool
Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperCool et la durée résiduelle s'affichent. Appuyer sur la durée résiduelle. Appuyer sur STOP. SuperCool est désactivé. La température retourne à la valeur préréglée. Les flèches vers le haut représentent l'augmentation de température.
5.8 Ventilateur
Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes.
Le refroidissement par ventilation est commandé :
- à température ambiante élevée (supérieure à 33 °C)
- en cas d'humidité de l'air élevée
Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevée. Pour économiser l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte.
5.8.1 Enclencher le ventilateur
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le ventilateur s'affiche. Appuyer sur ON. Le ventilateur est activé.
5.8.2 Couper le ventilateur
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le ventilateur s'affiche. Appuyer sur OFF. Le ventilateur est désactivé.
Si le compresseur est en marche, le ventilateur fonctionne même s'il est éteint afin d'économiser de l'énergie. Il s'éteint automatiquement 2 minutes après la durée de fonctionnement du compresseur.
5.9.1 Déplacer ou retirer les tablettes
Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.
Fig. 25
Soulever la tablette de rangement et la tirer un peu vers l'avant. Régler la hauteur de la tablette. Déplacer à cet effet les évidements le long des glissières de support. Pour la retirer complètement, placer la tablette de rangement en biais et la retirer par devant. Insérer la tablette de rangement avec la butée derrière, orientée vers le haut.
Les aliments congelés ne collent pas à la paroi arrière.
Pour entreprises ou sortir des aliments sur/de la tablette supérieure, faire attention à l'éclairage intérieur abaisse.
Ne poser aucun objet sur la plaque de régulation de l'humidité de la tablette de rangement la plus basse.
5.9.2 Démonter les tablettes de rangement
Les tablettes de rangement peuvent être démontées pour le nettoyage.
5.10 Utiliser la tablette de rangement composée de deux parties
Fig. 26
Régler en hauteur :
Sortir une à une les tablettes de verre par l'avant. Dégager le support de son encliquetage et l'encliqueter à la hauteur voulue.
Utiliser les deux surfaces d'appui :
Soulever la tablette de verre supérieure, tirer en avant celle inférieure. La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de façon à ce que les stoppeurs (3) pointent vers le bas.
5.11.1 Déplacer les balconnets de contre-porte
Fig. 27
5.11.2 Démonter les balconnets de contreporte
Fig. 28
- Les balconnets de contre-porte peuvent être démontés pour le nettoyage.
5.12 Utiliser le range-bouteilles.
Afin que des bouteilles ne se renversent pas, déplacer le range-bouteilles.
Régler l'humidité
Faible humidité de l'air: Pousser le régulateur à gauche.
Humidité élevée de l'air: Pousser le régulateur à droite.
Enlever la boîte BioCool Fig. 29
Sortir le tiroir, le soulever à l'arrière et l'extraire par l'avant. Pousser les guides.
Fig. 30
En poussant, placer le tiroir sur les guides et pousser jusqu'à ce qu'un déclic indique qu'il s'est enclenché à l'arrière. Les boîtes BioCool peuvent être enlevées pour leur nettoyage.
6.1 Remplacement du filtre freshair
Le filtre FreshAir garantit un air d'une qualité optimale. Il doit être remplacé tous les 12 mois. Lorsque le timer est activé, un message à l'écran invite à le remplacer. Le filtre FreshAir peut être commandé chez un revendeur spécialisé.
Remplacer le filtre FreshAir s'affiche à l'écran.
Appuyer sur le symbole Remplacer le filtré FreshAir. L'affichage passe à l'écran d'accueil.
Jusqu'à ce que le remplacement du filtre soit effectué et confirmé, le message peut être de nouveau affiché en appuyant sur le champ de menu (voir 8).
Retirer le cache.
Retirer le filtre FreshAir. Mettre en place le nouveau filtre dans l'ordre inverse. Veiller à ce que le filtre s'enclenche correctement. Remettre le cache en place.
Confirmation du remplacement du filtre
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtre FreshAir s'affiche. Appuyer sur le symbole du filtre FreshAir. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtre FreshAir s'affiche. Appuyer sur RESET. Le timer est réinitialisé. L'intervalle de remplacement commence du début.
Déactualisation du timer
Si aucun filtre FreshAir n'est installé, le timer peut être désactivé.
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtre FreshAir s'affiche. Appuyer sur le symbole du filtre FreshAir. Appuyer sur OFF. Le timer est désactivé.
6.2 Nettoyage de la grille d'aération
La grille d'aération garantit un fonctionnement parfait de l'appareil grâce à une aération et une déshumidification optimales.
Nettoyer régulièrement la grille d'aération avec un aspirateur. Éliminer les saletés tenaces avec un chiffon humide. Si le timer est activé, un message à l'écran invite à la nettoyer. Le message Nettoyer la grille d'aération s'affiche à l'écran. Appuyer sur le symbole Nettoyer la grille d'aération. L'affichage passe à l'écran d'accueil.
Jusqu'à ce que le nettoyage ait été effectué et confirmé, le message peut être de nouveau affiché en appuyant sur le champ de menu (voir 8).
Confirmation du nettoyage de la grille d'aération
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d'aération s'affiche. Appuyer sur le symbole de la grille d'aération. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d'aération s'affiche. Appuyer sur RESET. Le timer est réinitialisé. L'intervalle de nettoyage commence du début.
Déactualisation du timer
Si la fonction de rappel doit être désactivée, le timer peut être désactivé.
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d’aération s’affiche. Appuyer sur le symbole de la grille d’aération. Appuyer sur OFF. Le timer est désactivé.
Avertissement
Risque de blessures et d'endommagement émanant de la vapeur très chaude! La vapeur chaude peut provoquer des brûlures et endommager les surfaces. Ne pas utiliser d'appareils de nettoyage à la vapeur!
Attention
Un nettoyage incorrect endommage l'appareil!
Ne jamais utiliser de produits de nettoyage concentrés. Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. Ne pas utiliser de produit nettoyant agressif, abrasif, granuleux ou contenant du chlore ou de l'acide. Ne pas utiliser de solvants chimiques. Ne pas déterminer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S. A. V. Ne pas arracher, plier ou endommager de câbles ou d'autres composants. Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.
Vider l'appareil. Débrancher la prise.
Nettoyez à la main les surfaces internes et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
Attention
Risque de détérioration du au produit d'entretien pour acier inoxydable!
Les portes en acier inoxydable et les parois latérales en acier inoxydable sont recouvertes d'un revêtement de surface de qualité.
Les produits d'entretien pour acier inoxydable attaquent les
surfaces.
Les surfaces des portes et des parois latérales revêtues ainsi que les surfaces des portes et des parois latérales peintes doivent être nettoyées uniquement avec un chiffon moelleux et propre. En cas de saleté tenace, utiliser un peu d'eau ou de détergent neutre. Un chiffon en microfibre peut également être utilisé en alternative.
Ne pas nettoyer l'inscription sur la surface de porte peinte avec des produits abrasifs et agressifs. En présence de saleté, passer un chiffon moelleux légèrement imbibé d'eau ou de produit nettoyant neutre.
Nettoyer l'orifice d'écoulement : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.
La plupart des éléments d'équipement peuvent être démontés pour le nettoyage : voir dans le chapitre correspondant. Laver à la main les bacs à l'eau tiède additionnée d'une petite quantité de produit à vaisselle. Les autres éléments d'équipement sont lavables en lave-vaisselle. Glissières téléscopiques : nettoyer uniquement avec un chiffon humide. La graisse dans les rails sert à la lubrification et ne doit pas être enlevée.
Après le nettoyage :
Frotter l'appareil et les éléments d'équipement pour les sécher. Rebrancher l'appareil et l'enclencher de nouveau. Y replacer les aliments.
6.4 SAV
Vérifier d'abord si vous pouvez remédier personnellement à l'erreur (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au service après-vente. L'adresse figure dans le répertoire du service après-vente ci-joint.
Risque de blessures dû à une réparation incorrecte!
Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien) que par le S. A. V.
Appeler la désignation de l'appareil (modèle et index), n° de service (service) et n° de série (n° série) à l'écran :
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le symbole Informations sur l'appareil s'affiche. Appuyer sur le symbole Informations sur l'appareil. Les informations sur l'appareil s'affichent.
Prendre note des informations sur l'appareil. Pour accéder à l'écran d'accueil, appuyer sur le symbole Retour.
Fermer la porte.
Informer le service après-vente et communiquer les informations nécessaires sur l'appareil. Ceci permet un service rapide et précis. Suivre les autres consignes du service après-vente.
Consulter la désignation de l'appareil Fig. 32 (1), le N° de service Fig. 32 (2) et le N° de série Fig. 32 (3) sur la plaque signalétique. La plaque signalétique se trouve à l'intérieur de l'appareil, sur le côté gauche.
Fig. 32
Accords de licence :
Les licences utilisées peuvent être consultées sous ©.
Appuyer sur ©.
Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :
L'appareil ne fonctionne pas.
L'appareil n'est pas enclenché. Enclencher l'appareil. La fiche secteur n'est pas correctement enfoncée dans la prise. Contrôler la fiche secteur. Le fusible de la prise n'est pas correct. Vérifier leFuseble. La fiche de l'appareil ne s'insère pas correctement dans l'appareil. Contrôler la fiche de l'appareil.
Le compresseur fonctionne lentement.
Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie. La fonction SuperCool est activée. Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.
Les bruits sont trop forts.
Les compresseurs à vitesse variable* peuvent occasionnellement des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.
Un gargouillancement et un clapotis.
Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. Ce bruit est normal.
Un léger clic.
Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement. Ce bruit est normal.
L'activation de la fonction SuperCool, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. Ce bruit est normal. La température ambience est trop élevée. Solution: (voir 1.2)
Un grondement sourd.
Le bruit est dû à la circulation de l'air du ventilateur. Ce bruit est normal.
Bruit de vibrations.
L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil. Aligner l'appareil à l'aide des pieds de réglage. Espacer les bouteilles et les récipients.
Un bruit d'écoulement au niveau de l'amortisseur de fermeture.
Le bruit se produit lors de l'ouverture et de la fermeture de la porte. Ce bruit est normal.
DEMO s'affiche à l'écran. Un laps de temps s'écoule.
Le mode de démonstration est activé. Appuyer sur STOP.
DEMO s'affiche dans l'angle supérieur droit de I'écran.
Le mode de démonstration est activé. Débrancher le cordon d'alimentation. Le rebrancher. DEMO s'affiche à l'écran. Un laps de temps s'écoule. Appuyer sur STOP.
Les parois extérieures de l'appareil sont chaudes*
La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. Ceci est normal.
La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération et la nettoyer. La température ambiente est trop élevé. Solution : (voir 1.2). L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S. A. V. (voir Entretien) L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). Changer l'emplacement de l'appareil ou de la source de chaleur.
L'éclairage interne ne s'allume pas.
L'appareil n'est pas mis en marche. Mettre I'appareil en marche. La porte est restée ouverte plus de 15 min. L'éclairage interieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte. L'éclairage à DEL est défectueux ou le recouvrement est endommagé:
Avertissement
Risque de blessure due à un choc électrique!
Des pièces sous tension se trouvent sous le cache.
Faire replacer ou réparer l'éclairage intérieur LED uniquement par le S. A. V. ou par un technicien qualifié spécifique formé.
Avertissement
Risque de blessures dû à la lampe à DEL!
L'intensité d'éclairage de la DEL correspond à la classe laser 1/1M.
Lorsque le recouvrement est défectueux :
Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximité. Cela pourrait endommager les yeux.
Le joint de porte est défectueux ou doit être remplacé pour d'autres raisons.
Le joint de porte peut être changé. Il peut être remplacé facilement sans aucun outil. S'adresser au service après-vente (voir Entretien):
Le joint de la porte est susceptible de glisser hors de la rainure. Vérifier le bon positionnement du joint de porte dans la rainure.
8 Messages
Les erreurs et les rappels sont signalés par un signal sonore et un message à l'écran. Le signal sonore s'intensifie en cas de message d'erreur et retentit plus fort. Il s'arrête uniquement lorsque le message est confirmé. En présence de plusieurs messages simultanés, ceux prioritaires s'affichent en premier. Chaque message doit être acquitté individuellement.
Tant qu'un message est actif ou tant que l'erreur n'est pas éliminée, il persiste dans le champ de menu.
Remarque
Les détails du message peuvent être affichés via le champ de menu.
Appuyer sur le menu. Appuyer sur le symbole Messages. En appuyant sur un message, l'affichage passe à celui suivant. Après le dernier message actif, l'affichage passe à l'écran d'accueil.
Alarme de porte
Si la porte reste ouverte plus de 60 secondes, l'avertisseur sonore retentit. Le symbole Alarme de porte affiche. L'avertisseur sonore s'arrête automatiquement lorsque la porte est refermée.
L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. L'arrêt du signal sonore est actif tant que la porte est ouverte.
Appuyer sur le symbole Alarme de porte. L'avertisseur sonore s'arrête.
L'affichage passe à l'écran d'accueil.
Dysfonctionnements de l'appareil
Un composant de l'appareil s'avère defectueux.
Prendre note du code d'erreur. Appuyer sur le symbole Panne de l'appareil.
L'avertisseur sonore s'arrête. L'affichage passe à l'écran d'accueil. S'adresser au service après-vente (voir Entretien).
Autres messages
Remplacer le filtre FreshAir (voir Entretien)
Nettoyage de la grille d'aération (voir Entretien)
Remarque
Si l'appareil ne s'éteint pas, la sécurité enfants est active.
Désactiver la sécurité enfants (voir 5.2.2).
L'appareil est complètement éteint. L'écran devient noir.
Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le symbole Standby s'affiche. Appuyer sur OK. Le symbole Standby apparait sur tout l'écran. L'appareil est complètement éteint. Le symbole Standby s'éteint après 10 minutes.
9.1.2 Éteindre l'appareil via le champ du compartiment réfrigération
L'écran reste allumé.
Appuyer sur le champ du compartiment réfrigération. Appuyer sur Plus. Avec avoir sélectionné la température la plus élevée, le symbole Plus devient inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche. Appuyer sur OK. Le symbole Standby s'affiche dans le champ du réfrigération. L'appareil est éteint, l'écran reste allumé.
9.2 Mise hors service
Vider l'appareil. Sortir la fiche. Enlever la fiche de l'appareil si nécessaire : La sortie et la déplacer simultanément de gauche à droite. Nettoyer l'appareil (voir 6.3). Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.
10 Eliminer l'appareil
L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.
Rendre l'appareil inopérant. Débrancher l'appareil. Sectionner le câble de raccord.
