Domaine d'utilisation de l'appareil Conformité Economiser l'énergie
4 4 Mise en place de l'appareil Eliminer l'emballage Brancher l'appareil Enclencher l'appareil Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*). Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .

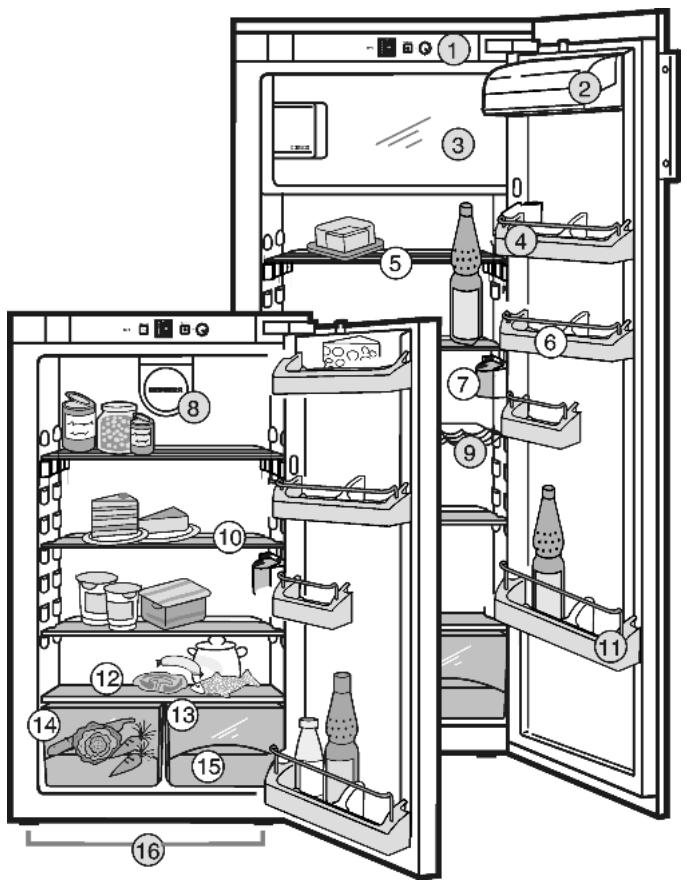

1.1 Description de l'appareil et de son équipement Remarque u Ranger les denrées comme indiqué sur la figure. L’appareil consommera ainsi peu d’énergie. u A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

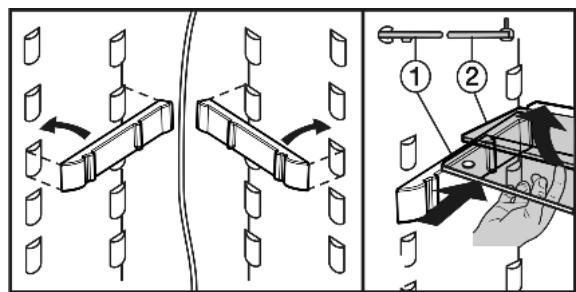

(5) Tablette, en deux parties* (6) Porte-bouteilles, coulissant (7) Eclairage intérieur L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation - les cuisines du personnel, les pensions de famille, - les clients de maisons de campagne, hôtels, motels et autres hébergements, - les traiteurs et services semblables dans le commerce de gros N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive des produits médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosions. En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures environnantes limites. La
Remarque u Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue. Classe clima- pour températures ambiantes de tique SN
Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil). Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée. Ne sortir les aliments que le temps dont vous en avez besoin pour qu'ils ne se réchauffent pas. Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante. Décongeler des aliments dans le réfrigérateur. Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.*
Dangers pour l'utilisateur : - Cet appareil n'est pas destiné aux personnes souffrant de troubles mentaux, physiques ou sensoriels ou aux personnes n'ayant pas suffisamment d'expérience et de connaissances (les enfants aussi), sauf si une personne responsable de la sécurité leur explique l'utilisation de l'appareil et les surveille au début. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil. - En cas de dysfonctionnement, tirer la fiche du réseau (ne pas tirer sur le câble de raccord) ou couper le fusible. - Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câble de raccord au réseau uniquement par le S.A.V ou tout autre technicien qualifié. - Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble. - Monter et raccorder l'appareil uniquement selon les indications mentionnées dans les instructions. - Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil. - Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l’appareil servent à éclairer l’espace intérieur et ne sont pas adaptées à l’éclairage de la pièce.
- Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer. • Ne pas endommager les tubes du circuit frigorifique. • Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil. • Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.). • En cas de fuite du réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité de la fuite.Débrancher la prise. Bien aérer la pièce. Informer le S.A.V. - Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques. - N'entreposer de l'alcool très concentré que dans un récipient fermé hermétiquement et en position verticale. Une fuite d'alcool éventuelle risque de mettre feu aux composants électriques. Risque de chute et de basculement : - Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants. Danger d'intoxication alimentaire : - Ne pas consommer d'aliments périmés. Risque de gelures, d'engourdissement et de douleurs :
Respecter les indications spécifiques des autres sections : DANGER
Respecter impérativement les sections des ventilations : q La profondeur de l'orifice d'aération sur la paroi arrière du meuble doit être de 38 mm min. q Pour les sections des orifices de ventilation dans le socle du meuble et dans l'encadrement du meuble en haut, 200 cm2 au moins sont requis. q En règle générale : plus la section de ventilation est grande, plus l'appareil fonctionne de manière économique.
Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire. u L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

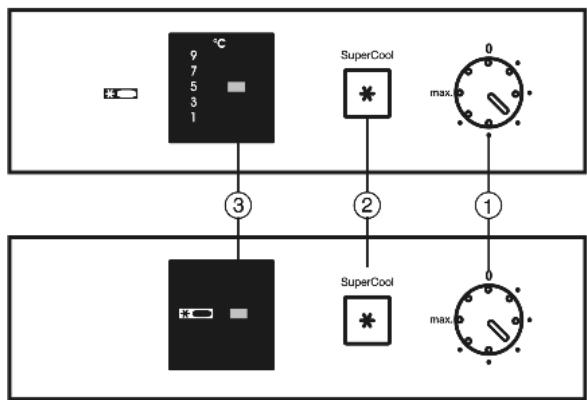

(2) Touche SuperCool
4.1 Transport de l'appareil PRUDENCE Risque de blessure et d'endommagement dû à un transport incorrect ! u Transporter l'appareil emballé. u Transporter l'appareil debout. u Ne pas transporter l'appareil seul.
En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil. Le sol au lieu d'emplacement doit être horizontal et plan. Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents. Ne pas mettre en place l'appareil sans avoir recours à une aide. Le local d'emplacement de votre appareil doit, selon la norme NE 378, avoir un volume de 1 m³ pour 8 g de fluide réfrigérant R 600a. Si le local est trop petit, un mélange inflammable gazair peut se former suite à une fuite dans le circuit réfrigérant. L'indication du dosage de fluide réfrigérant est indiqué sur la plaque signalétique à l'intérieur de l'appareil.
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable.En cas de fuite, le fluide réfrigérant risque de s'enflammer. u Veiller à ne pas endommager les tubes du circuit frigorifique.

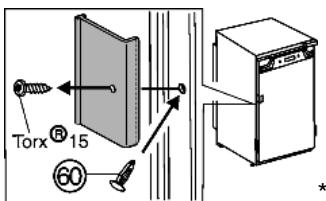

à micro-ondes, grille-pain, etc.) sur l'appareil ! u Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations surgissent ! Après le montage : u Retirer les films de protection des bordures.* u Enlever tous les auxiliaires de transport. u Dévisser la fixation de transport rouge. Boucher le trou de fixation vide avec un bouchon (60).*
Mettre en marche l'appareil avec compartiment congélation environ 2 heures avant d'introduire les premiers produits à congeler. * u Tourner le thermostat Fig. 2 (1) vers la droite à l'aide d'une pièce de monnaie. w L'affichage de température s'allume. w L'éclairage intérieur s'allume. Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent. u Toujours maintenir les fentes d'aération du ventilateur dégagées.
Pour les appareils à partir d'une hauteur de 1216 mm : u Utiliser la surface avant du fond du réfrigérateur uniquement pour entreposer temporairement des aliments réfrigérés (p. ex. pour les trier ou les ranger différemment). Ne pas y laisser les denrées réfrigérées car elles peuvent être poussées ou basculées vers l'arrière en fermant la porte. u Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler. u Pour éviter que les bouteilles ne se renversent, déplacer le porte-bouteille.
La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigérateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments. Respect de la température u Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration. u Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil. u Eviter d'ouvrir la porte trop fréquemment. u Respecter les règles relatives à l'hygiène des aliments Règles relatives à l'hygiène des aliments u Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts). u Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments. u Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ces derniers. u Avoir recours aux instructions de service, surtout pour les questions d'entretien. u Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).
La température peut se régler entre le point 1. (température la plus élevée, puissance de refroidissement la plus faible) et le max. (température la plus basse, puissance de refroidissement la plus forte). Nous vous recommandons 5 °C ou une position de réglage moyen. Dans le compartiment congélateur s'établit alors une température moyenne d'env. –18 °C.* u Tourner le thermostat Fig. 2 (1) avec une pièce de monnaie jusqu'à ce que la température souhaitée apparaisse dans l'affichage de température.* u Tourner le thermostat Fig. 2 (1) à l'aide d'une pièce de monnaie.* Il est possible de régler la température légèrement plus froide dans une plage de température, par ex. de 5 °C à 7 °C ou entre deux points de réglage.* u Si nécessaire, continuer de tourner lentement le thermostat.*
5 °C à 7 °C clignote un court instant. La température est alors réglée un peu plus froide dans la plage de température.* La température dépend des facteurs ci-après : - La fréquence d‘ouverture de la porte - La température du lieu d'emplacement - Le type, la température et la quantité des denrées alimentaires congelées u Si nécessaire, adapter la température à l'aide du thermostat.
Avec SuperCool, passez à la vitesse supérieure en matière de refroidissement. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez SuperCool pour refroidir rapidement de grandes quantités d'aliments. Lorsque la fonction SuperCool est activé, le ventilateur fonctionne. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique. SuperCool entraîne une consommation d'énergie un peu plus élevée. Rafraîchir des aliments avec la fonction SuperCool u Appuyer brièvement sur la touche SuperCool Fig. 2 (2). w La touche SuperCool Fig. 2 (2) s'allume. w La température de réfrigération descend à sa valeur la plus basse. La fonction SuperCool est activée. w La fonction SuperCool se désactive automatiquement après 6 à 12 heures. L'appareil continue de fonctionner en mode normal d'économie d'énergie.
Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes. Le refroidissement par ventilation est recommandé : - en cas de températures ambiantes élevées (à partir de env. 30 °C ) - en cas d'humidité de l'air élevée Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevée. Pour économiser de l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte. Enclencher le ventilateur* u Appuyer brièvement sur la touche Ventilation Fig. 2 (4). w La touche Ventilation est allumée. w Le ventilateur est activé. Il se met en marche automatiquement si le compresseur lui-même se met en marche.
Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.

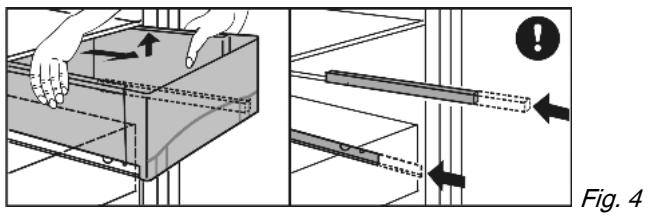

Au micro-ondes Dans le four/le four à chaleur tournante Ne recongeler des alimentes décongelés que dans des cas exceptionnels.
6.1 Dégivrage 6.1.1 Dégivrer le compartiment réfrigérateur Le compartiment réfrigérateur se dégivre automatiquement. L’eau de dégivrage s’évapore. Les gouttes d'eau sur la paroi arrière sont dues au fonctionnement et donc tout à fait normales. u Nettoyer l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.2) .
épaisse augmente toutefois la consommation d‘énergie. Nous recommandons de dégivrer régulièrement l‘appareil.
Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées. u Ne pas congeler de bouteilles ni de canettes ! u 24 h avant la congélation, mettre la température sur une position moyenne à froide. Pour que les aliments congèlent rapidement jusqu'au coeur, ne pas dépasser les quantités suivantes par paquet : - Fruits, légumes jusqu'à 1 kg - Viande jusqu'à 2,5 kg u Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium. u Poser les aliments sur la tablette en les étalant et ne pas les mettre en contact avec des aliments déjà congelés afin que ces derniers ne dégèlent pas. u Remettre la température sur la valeur initiale 24 h après y avoir placé les aliments.
L'affichage de la température s'éteint. Débrancher la prise. Emballer les denrées congelées dans du papier journal ou des couvertures et les entreposer dans un endroit frais.
La vapeur très chaude peut endommager les surfaces et entraîner des brûlures. u Ne pas utiliser d'appareils de nettoyage à la vapeur ! ATTENTION Un nettoyage incorrect endommage l'appareil ! u Ne jamais utiliser de produits de nettoyage concentrés. u Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. u Ne pas utiliser de produits de nettoyage contenant du sable, du chlorure, des substances chimiques ou des acides. u Ne pas utiliser de solvants chimiques. u Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V. u Ne pas arracher, plier ou endommager de câbles ou d'autres composants. u Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. u Vider l'appareil. u Débrancher la prise. - Utiliser des chiffons doux et un détergent universel d'une valeur pH neutre. - Pour l'intérieur de l'appareil, uniquement avoir recours à des détergents et produits d'entretien garantis pour aliments. Espace intérieur : u Nettoyer les faces intérieures est extérieures en matière synthétique avec de l'eau tiède et un peu de liquide vaisselle.
Enlever les dépôts avec un cotontige par ex.

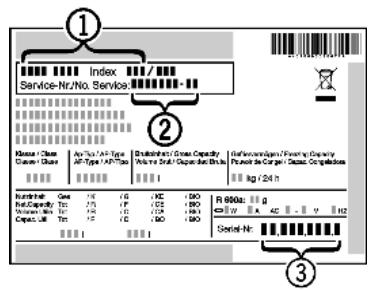

Fig. 7 (2) et le n° de série Fig. 7 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil. u w u w u
Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 7 (1), le n° de service Fig. 7 (2) et le n° de série Fig. 7 (3). Ces informations vous permettront d'obtenir un service ciblé et rapide. Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V. Les aliments resteront plus longtemps frais. Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.
Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes : L'appareil ne fonctionne pas. → L'appareil n'est pas enclenché. u Enclencher l'appareil. → La fiche secteur n'est pas correctement enfoncée dans la prise. u Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. u Vérifier le fusible. Le compresseur fonctionne lentement.
économise de l'énergie. u Ceci est normal pour les modèles avec économie d'énergie. → La fonction SuperCool est activée. u Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal. L'inverseur clignote régulièrement toutes les 15 secondes*. → L'inverseur est équipé d'un diagnostic d'erreurs à LED. u Il est normal qu'il clignote. Les bruits sont trop forts.
Un gargouillement et un clapotis. → Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. u Ce bruit est normal. Un léger clic.
→ L'activation de la fonction SuperCool, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. u Ce bruit est normal. → La température ambiante est trop élevée. u Solution : (voir 1.2) Un grondement sourd.*
Bruits de vibrations.
La température n'est pas assez froide. → La porte de l'appareil n'est pas fermée correctement. u Fermer la porte de l'appareil. → L'aération et la ventilation sont insuffisantes. u Dégager la grille d'aération. → La température ambiante est trop élevée. u Solution : (voir 1.2) . → L'appareil a été ouvert trop souvent ou trop longtemps. u Attendre que la température nécessaire se rétablisse d'ellemême. Sinon, adressez-vous au S.A.V. (voir Entretien). → L'appareil est placé trop près d'une source de chaleur. u Solution : (voir Mise en service). → L'appareil n'a pas été installé correctement dans la niche. u Vérifier si l'appareil a été correctement installé et si la porte se ferme correctement. L'éclairage intérieur ne fonctionne pas. → L'appareil n'est pas mis en marche. u Mettre l'appareil en marche. → La porte est restée ouverte plus de 15 min.* u L'éclairage intérieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte.* → Si l'éclairage intérieur ne s'allume pas mais que l'affichage de température est actif, l'ampoule est défectueuse. u Remplacer l'ampoule. (voir Entretien).
8.1 Eteindre l'appareil u A l'aide d'une pièce de monnaie, positionner le thermostat Fig. 2 (1) sur 0. w L'affichage de température est foncé.* Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement. u Rendre l'appareil inopérant. u Débrancher l'appareil. u Sectionner le câble de raccord.
