900A05 - Machine à coudre VERITAS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre électronique
Marque	VERITAS
Modèle	900A05
Dimensions (L x H x P)	Environ 400 x 310 x 175 mm
Poids	Environ 7,6 kg
Alimentation	230 V / 50 Hz
Puissance totale	70 W (moteur 65 W, éclairage 5 W)
Nombre de points	60 motifs + alphabet et chiffres
Fonctions principales	Point droit, zigzag, boutonnières automatiques, point stretch, surfil, ourlet invisible, boutons, broderie libre, monogrammes, mémoire de points
Affichage	Écran à cristaux liquides (LCD)
Pédale de commande	Oui, réglage continu de la vitesse
Arrêt d'aiguille haut/bas	Oui
Enfile-aiguille automatique	Oui
Griffes d'entraînement amovibles	Oui

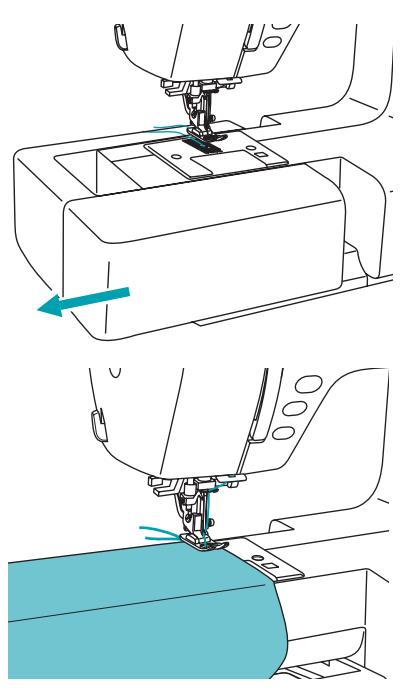

Bras libre	Oui
Accessoires inclus	Pieds (standard, fermeture à glissière, boutonnière, universel, surjet, ourlet invisible, ourleur, bourdon, patchwork, repriser/broder, boutons), canettes, aiguilles, tournevis, pinceau, etc.
Entretien et nettoyage	Nettoyer les griffes régulièrement, changer la lampe (12V 5W), essuyer l'écran avec un chiffon doux
Sécurité	Coupe-circuit, arrêt automatique en cas de blocage, protection contre les surchauffes, utilisation sur disjoncteur différentiel recommandée
Garantie	3 ans
Service après-vente	Crown Technics GmbH, tél. [phone]

FOIRE AUX QUESTIONS - 900A05 VERITAS

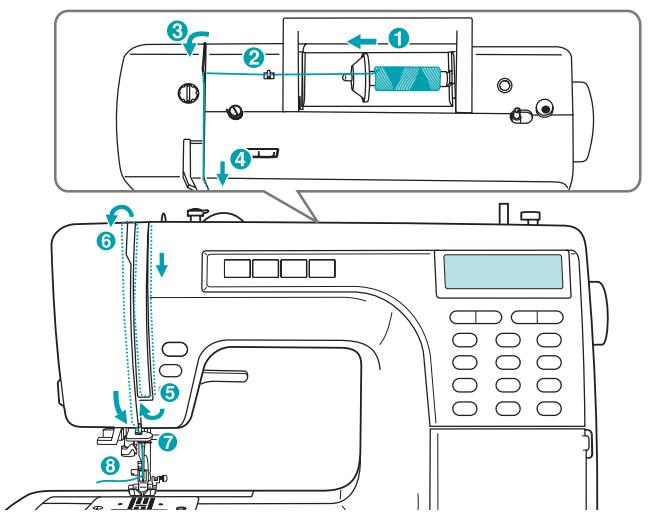

Comment enfiler correctement le fil supérieur ?

Suivez le chemin indiqué : guide-fil supérieur, ressort de pré-tension, disques de tension, barre de contrôle, releveur de fil, guide horizontal, puis chas de l'aiguille de l'avant vers l'arrière. Tirez environ 10 cm de fil. Référez-vous aux pages 13-14 de la notice.

Que faire si le fil supérieur casse fréquemment ?

Vérifiez l'enfilage, réduisez la tension du fil (tournez le sélecteur vers un chiffre plus bas), utilisez une aiguille adaptée au fil, remplacez l'aiguille si elle est endommagée, et assurez-vous que la bobine tourne librement.

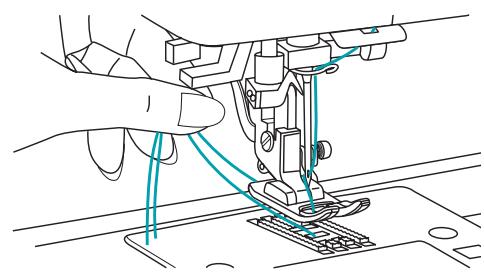

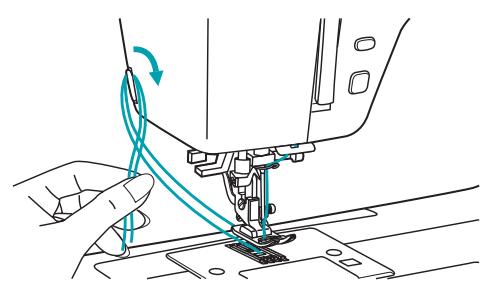

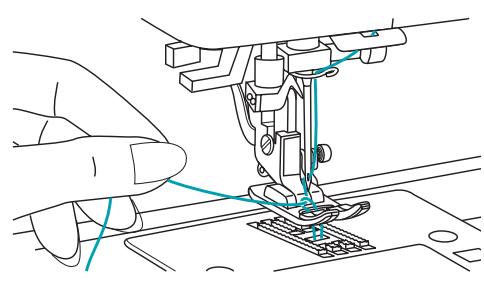

Comment remonter le fil de canette ?

Levez le pied-de-biche, tenez le fil supérieur, tournez le volant vers vous jusqu'à ce que l'aiguille remonte. Tirez doucement sur le fil supérieur pour faire apparaître une boucle de fil inférieur. Tirez les deux fils d'environ 10 cm vers l'arrière sous le pied.

Pourquoi l'aiguille se casse-t-elle ?

Causes possibles : aiguille endommagée ou mal montée, taille inadaptée au tissu, mauvais pied-de-biche, tension trop élevée, largeur de point excessive pour une aiguille double, ou traction excessive du tissu. Remplacez l'aiguille et vérifiez les réglages.

Comment régler la tension du fil ?

La tension de base est sur 4. Pour l'augmenter, tournez la molette vers un chiffre plus élevé ; pour la diminuer, vers un chiffre plus bas. La tension est correcte lorsque le point est équilibré (les fils s'entrecroisent au milieu du tissu). Pour les points décoratifs, réduisez souvent la tension supérieure d'un cran.

La machine fait un bruit anormal, que faire ?

Nettoyez les griffes et la zone de la navette pour éliminer les peluches. Vérifiez que l'aiguille n'est pas endommagée. Utilisez uniquement de l'huile de qualité pour machine à coudre. Si le bruit persiste, contactez le service après-vente.

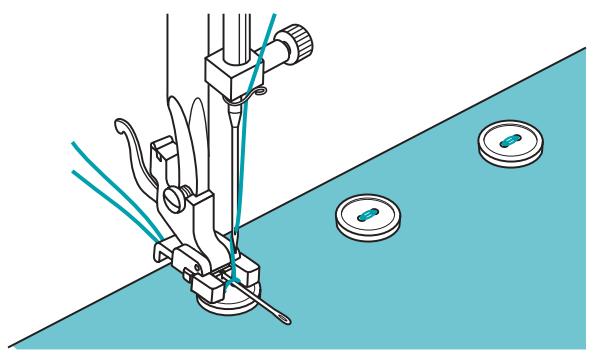

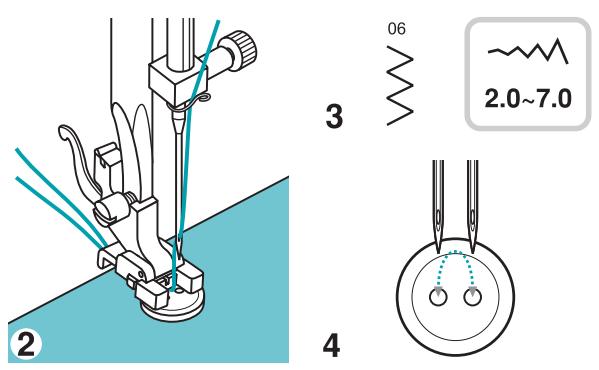

Comment coudre un bouton avec cette machine ?

Utilisez le pied pour boutons. Abaissez les griffes d'entraînement (levier vers '★★★'). Sélectionnez le point zigzag et réglez la largeur en fonction de l'écartement des trous. Tournez le volant pour vérifier que l'aiguille entre dans les trous. Activez le piquage automatique pour des points de renforcement.

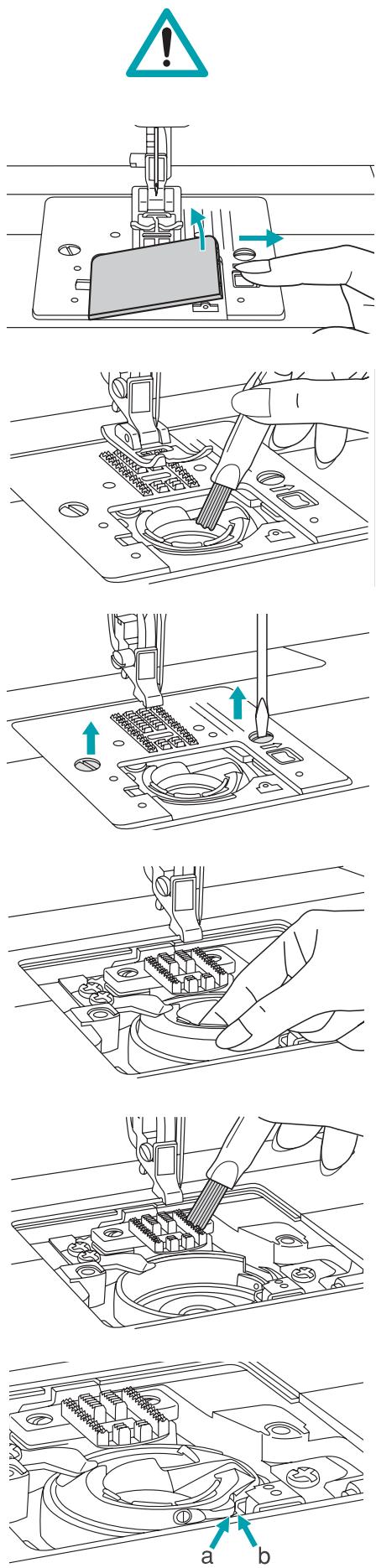

Comment nettoyer la zone de la canette et les griffes ?

Éteignez la machine et débranchez-la. Retirez l'aiguille, le pied-de-biche, la plaque à aiguille et la canette. Utilisez le pinceau fourni pour enlever les fils et peluches. Nettoyez la navette avec un chiffon doux et sec. Replacer ensuite tous les éléments.

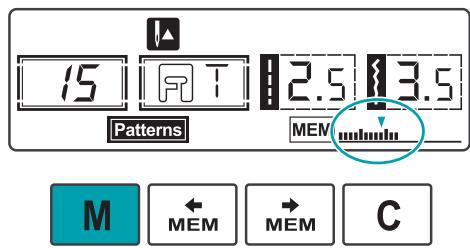

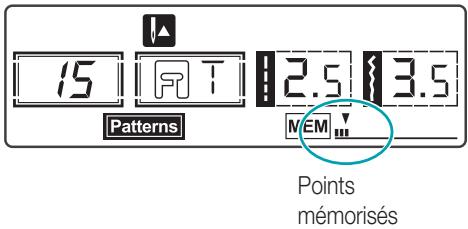

Comment utiliser la fonction mémoire pour enregistrer des points ?

Appuyez sur le bouton M pour activer l'enregistreur. Sélectionnez les points (Patterns ou Alphabet) avec les touches numériques. Vous pouvez modifier la longueur/largeur et l'inversion. Jusqu'à 30 points peuvent être mémorisés. Appuyez sur M pour sauvegarder. Pour coudre, activez l'enregistreur, puis appuyez sur la pédale.

Que faire si la machine ne démarre pas ?

Vérifiez que l'interrupteur principal est sur 'I', que la pédale est branchée, que le pied-de-biche est abaissé, et que le bobineur de canette n'est pas en position 'bobiner'. Si le problème persiste, consultez le tableau des pannes page 55 ou contactez le service après-vente.

MODE D'EMPLOI 900A05 VERITAS

Nous vous félicitons d'avoir acheté cette machine à coudre.
Voues avec acquis un produit de qualité qui a été fabriqué
avec le plus grand soin.

Ce mode d'emploi vous donne tous les détails intéressants sur les possibités d'utilisation de votre machine à coudre.

Nous vous souhaitons beaucoup de joie et de succès.

GARANTIE

Vous bénéficiaz d'une durée de garantie de 3 ans débutant à la date d'achat de cet apparéil. L' apparéil a été soignement contrôle avant la livraison. Veuillez conserve le bon de caisse comme preuve d'achat. Pour faire jour la garantie, veuillez prendre contact par téléphone avec notre service technique. Ce n'est qu'ainsi qu'un envoi gratuite de votre marchandise peut être garanti. La garantie ne s'applique que pour les défauts de matériel ou de fabrication, mais pas pour les pieces d'usure ou pour des dommages sur les parties fragiles, par exemple le commutateur. Le produit est destiné uniquement à un usage privé et non pas industriel. La garantie prend fin en cas d'utilisation incorrecte ou non conforme, d'interventions forcees et d'interventions qui n'ont pas été effectuees par une agence de service autorisée. Vos droits légaux ne sont pas limités par cette garantie.

Sommaire

	Page		Page
Consignes de sécurité	2	Applications utiles	26
Remarques relatives au mode d'emploi	3	- Coudre descoins	26
Déballage	3	- Coudre en arrière	26

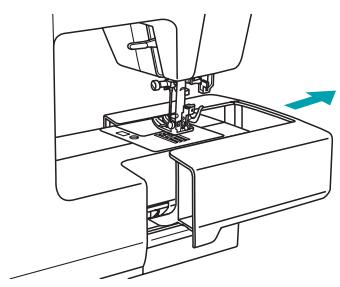

Aperçu des éléments et des organes de service de l'appareil	4	- Bras libre	26

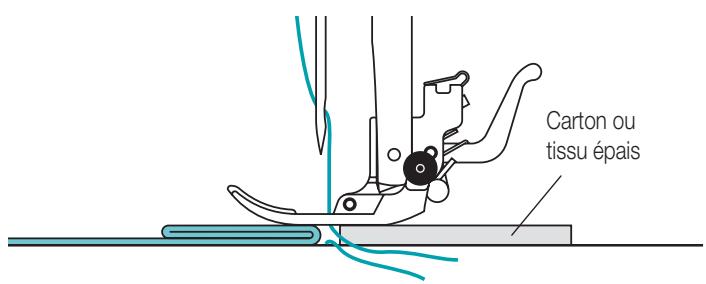

Aperçu des accessoires	6	- Coudre sur des tissus épais	27
Mise en service	7	- Points droits, points zigzag et positions de l'aiguille	28
- Branchement de la machine au réseau électrique	7	- Point stretch	29
- Pédale de commande	8	- Point de surfilage	30
- Messages et bips	8	- Pied-de-biche universel	30

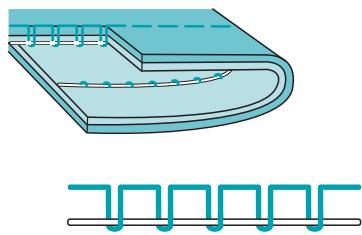

- Messages de mise en garde typiques	8	- Ourllet aveugle et points de lingerie	31

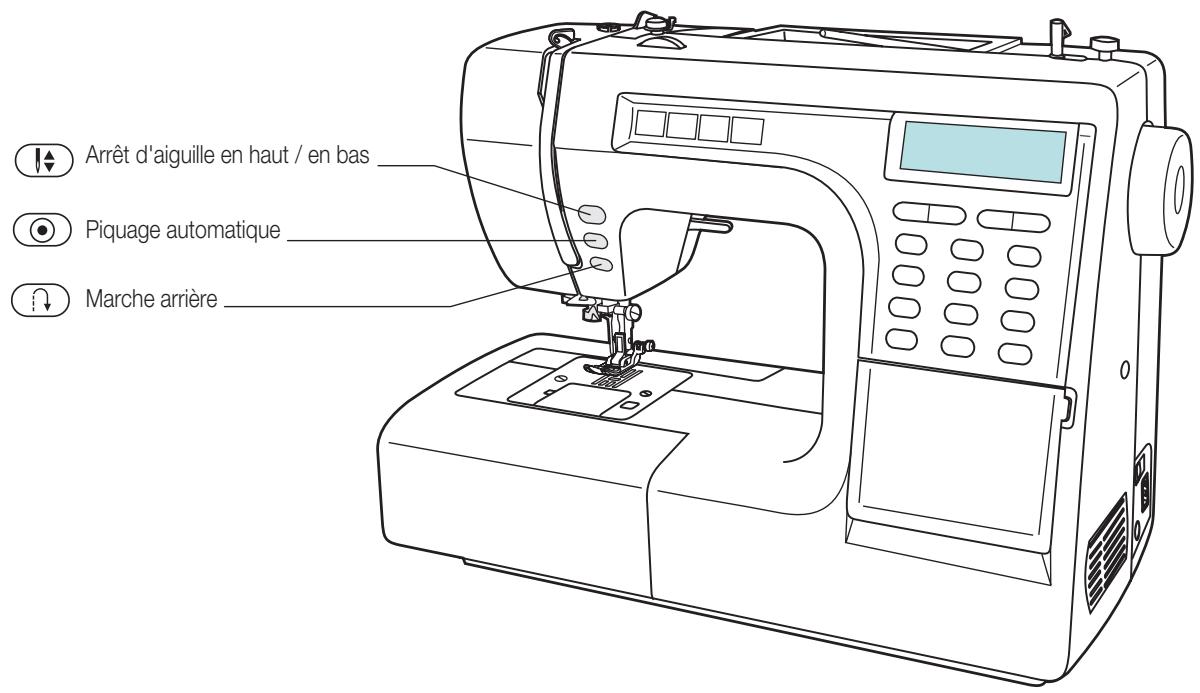

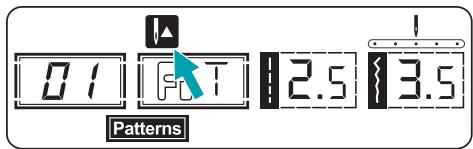

- Arrêt de l'aiguille, en haut / en bas	9	- Coudre des boutons	32

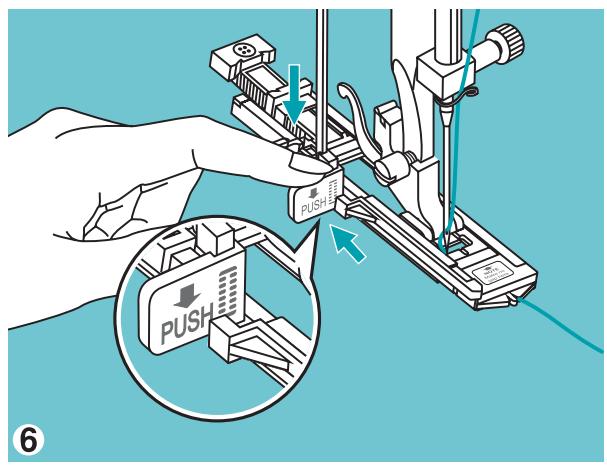

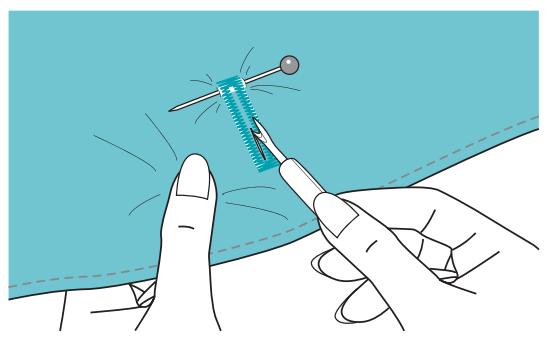

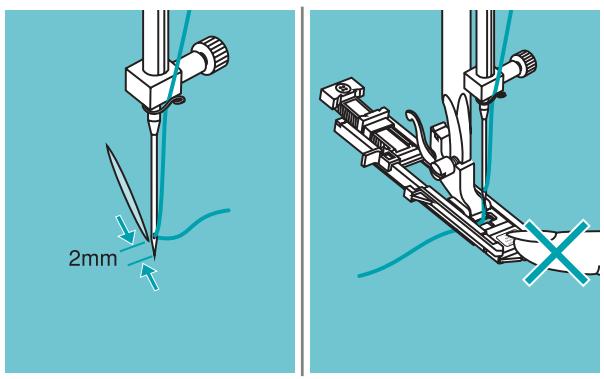

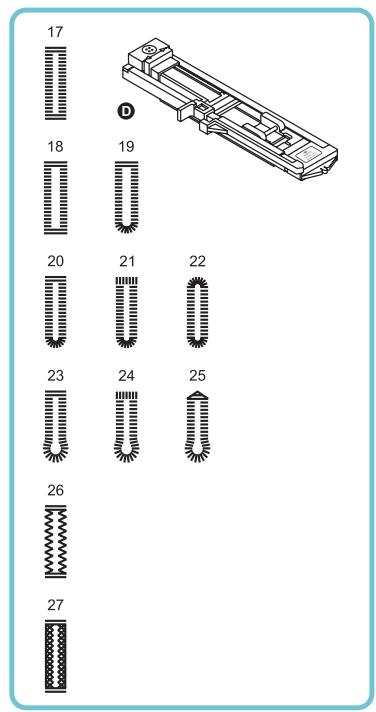

- Couture automatique	9	- Coudre des boutonnères	33
- Touche de marche arrêté	9	- Point d'oeillet	36

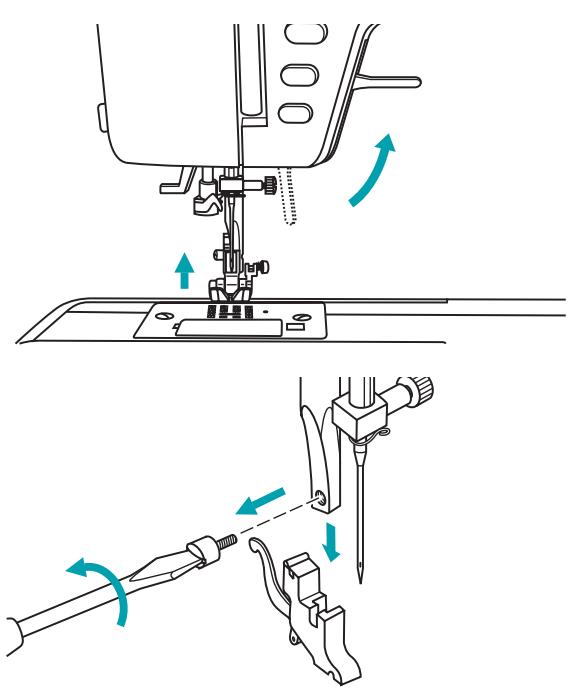

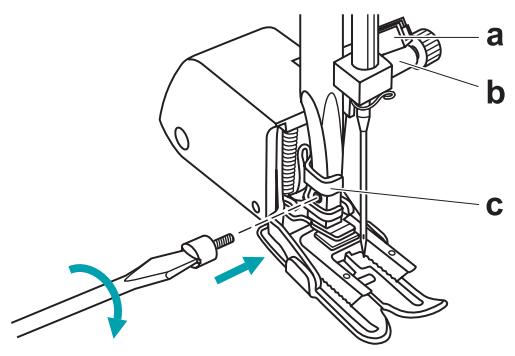

- Monter le pied-de-biche, fixer le repère de guidage	10	- Point à reprimer	37

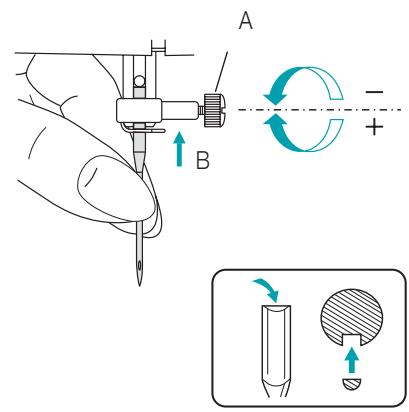

- Changer l'aiguille	10	- Fagots	39

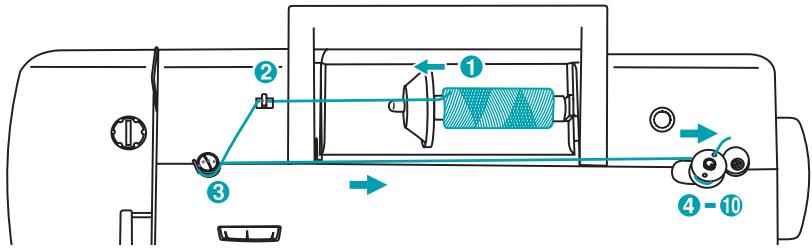

- Bobiner le fil inférieur	11	- Point patchwork	39

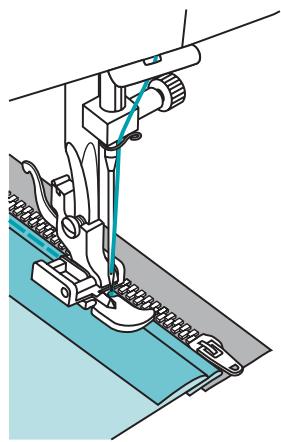

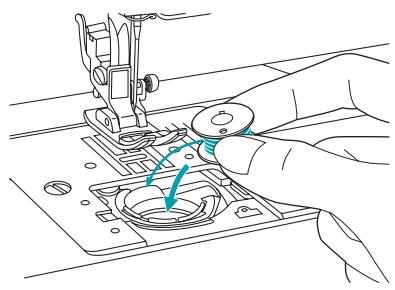

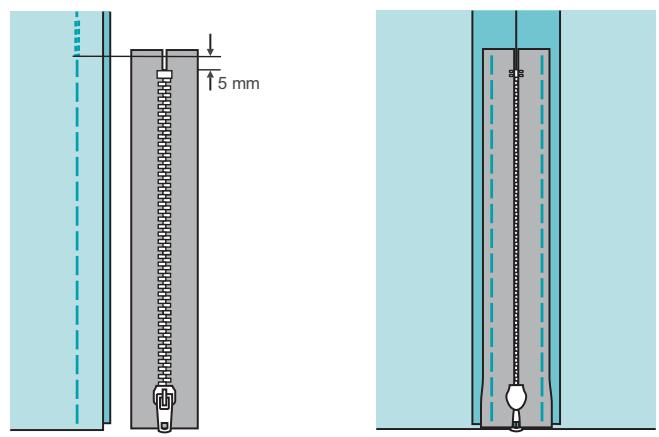

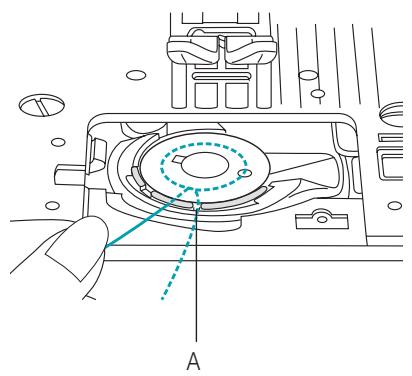

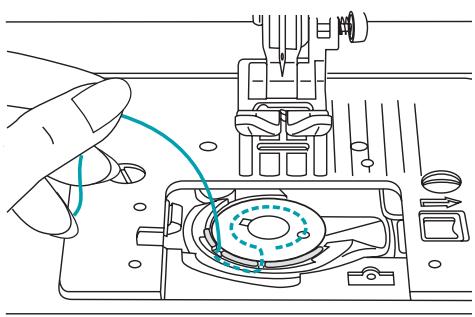

- Insertion de la canette	12	- Insérer une fermeture à glissière	40

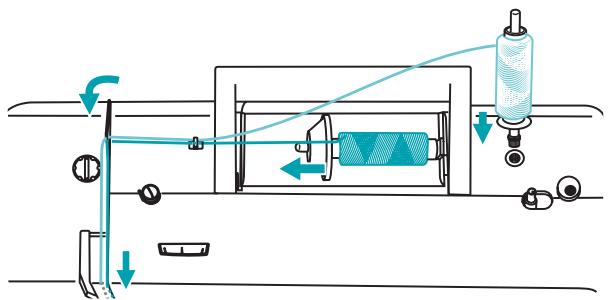

- Enfilage du fil supérieur	13	- Ourllets étroits	42

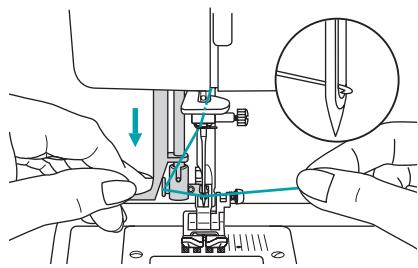

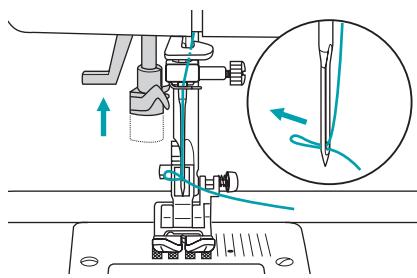

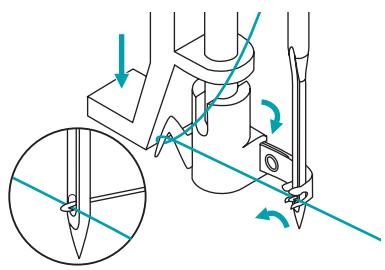

- Utiliser l'enfile-aiguille	14	- Coudre une cordelette, un cordon et un triple cordon	43

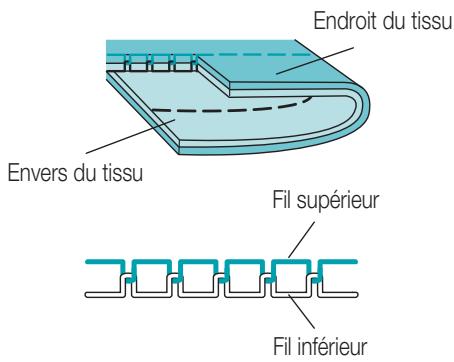

- Tension du fil	15	- Points de bourdon	44

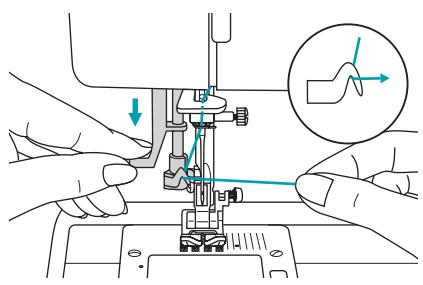

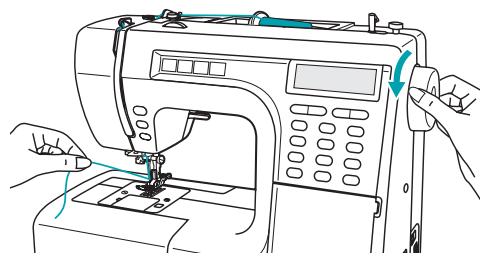

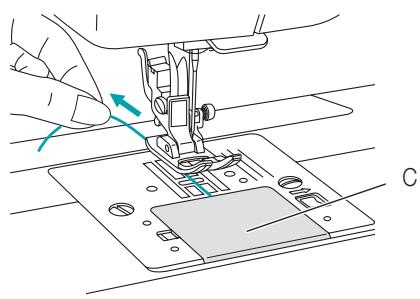

- Remonter le fil inférieur	16	- Surpiquage de tissu	45

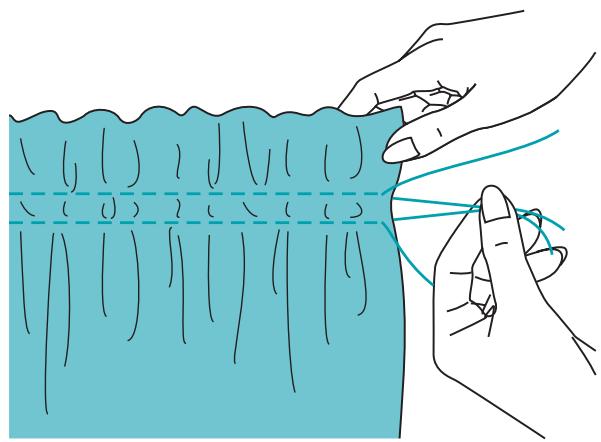

- Couper le fil	16	- Fronçage	46

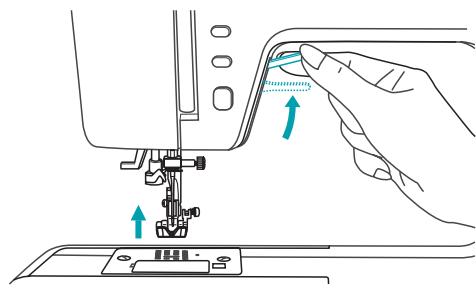

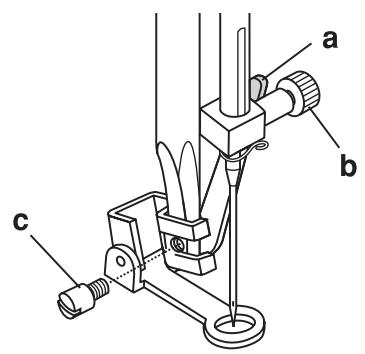

- Releveur de pied-de-biche à deux niveaux	17	- Plisser/friser	47

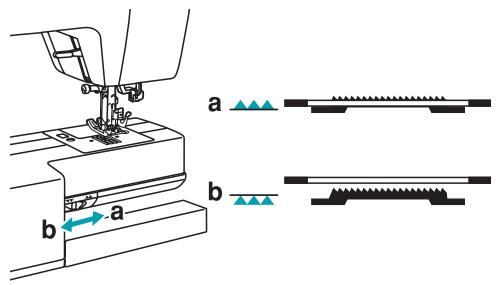

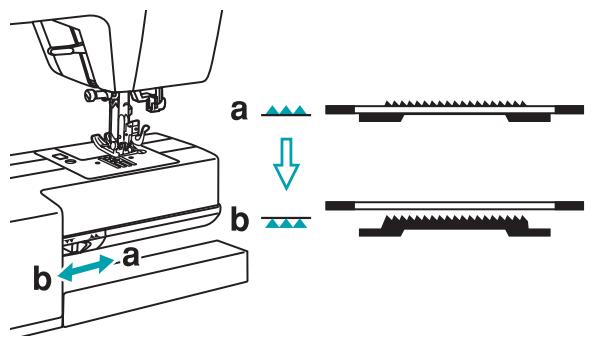

- Relever ou abaisser les griffes d'entrainment	17	- Piqué libre, broderie et monogrammes	48
- Régler la pression du pied-de-biche	18	- Terminer un feston	50
- Régler la pression du pied-de-biche	18	- Aiguille double (accessoire supplémentaire)	51
Costura	18	- Pied accompagnateur pour l'ourlage (accessoire supplémentaire)	52
- Choisir l'aiguille, le fil et le tissu adaptés	18
- Tableau des pieds-de-biche	19	Entretien	53

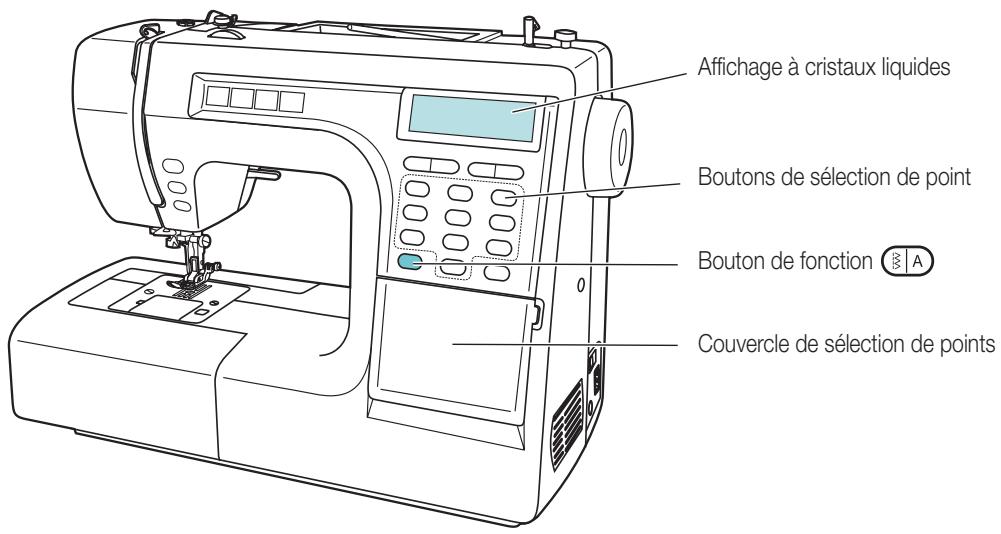

- Choisir un point	20	- Nettoyer les poignées	53
- Tableau des points	21	- Navette et griffes d'entrainment	53

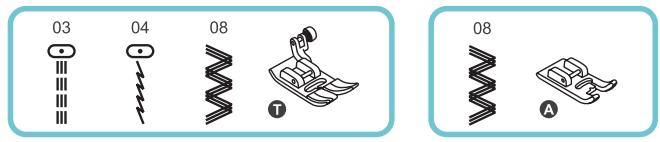

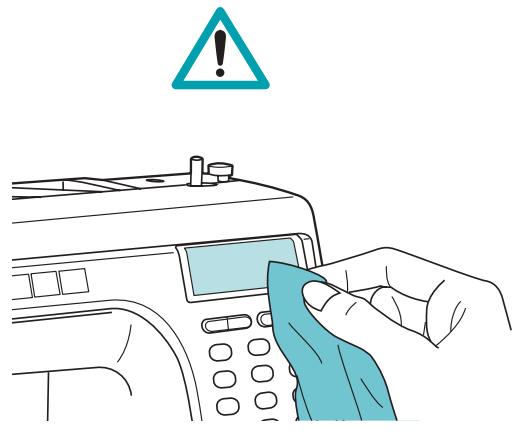

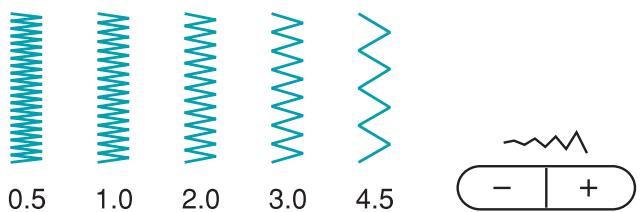

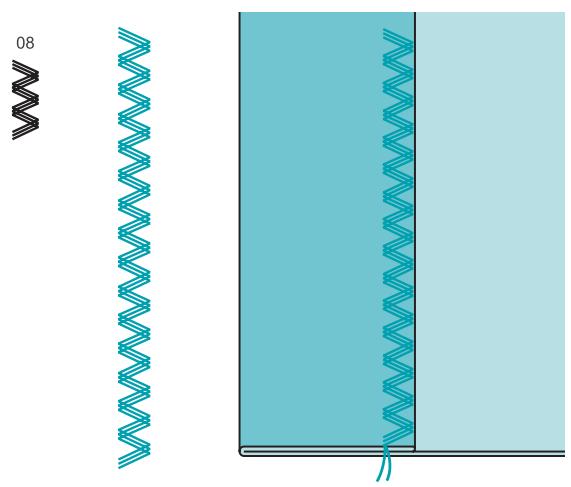

- Régler la longueur des points	22	- Nettoyer l'écran à cristaux liquides	54

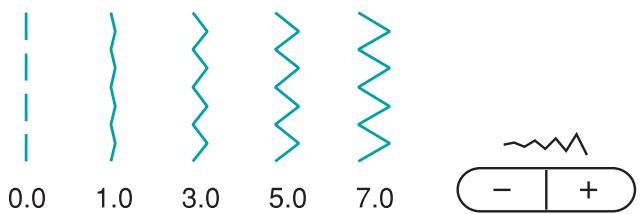

- Régler la largeur de point et la position de l'aiguille	22	- Nettoyer la surface de la machine à coudre	54

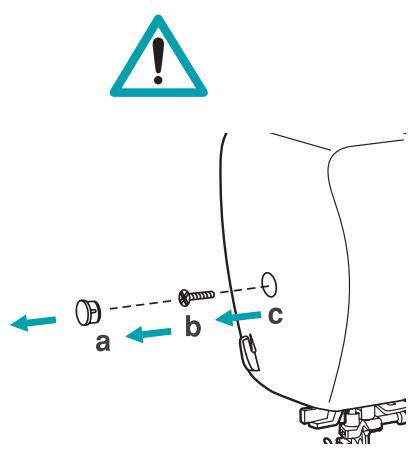

- Inversion	23	- Changer la lampe	54

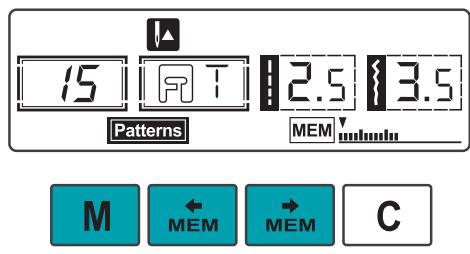

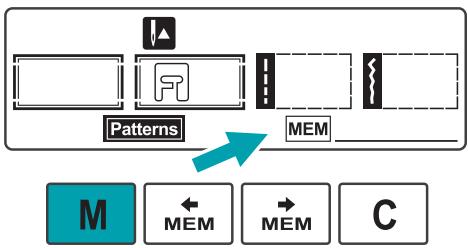

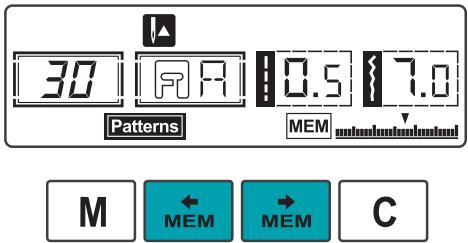

Enregistreur / Mémoire	24	Pannes	55
- Enregistrer des points	24	Elimination des déchets	57
- Coudre des points enregistrrés	25
- Effacer le contenu de la mémoire	25	Données techniques	57

2 Consignes de sécurité

Avant de brancher votre apparéil sur le secteur, lisze attentivement ces instructions. Elles contiennent d'importantes consignes de sécurité et de fonctionnement.

Lire entiement le mode d'emploi
- Ne jamais plonger l'appareil dans l'eau ou d'autres liquides (danger par décharge électrique)
- Tenir l'appareil hors de portée des enfants

• Les pièces mobiles, telles que l'aiguille, le levier de relevage du fil, etc. sont une source de dangers :
  Risque de blessure pour les doigs! C'est pourquoit il faut observer continuèlement la couture pendant le fonctionnement de la machine. Les manipulations sur la machine, comme par exemple des changements d'ajguille ne doivent être exécutées qu'uniquement avec la machine éteinte
• Brancher l'appareil uniquement sur du courant alternatif 230 V
• Nous recommendons de brancher l'appareil sur un disjoncteur différentiel. En cas de doute, demandez à une personne spécialisée
• Retirer imperativement la fiche de secteur :
• avant de changer l'aiguille, la canette ou un pied-de-biche
• avant chaque déplacement de l'appareil
• avant chaque nettoyage ou entretien
• Si vous laissez l'appareil sans surveillance!
• aprèsutilisation
• Le cable d'alimentation secteur ne doit jamaisPENDRE sur un coin ou un bord ou etre sere (danger de décharge électrique)
• Pour éviter tout danger, un cable d'alimentation secteur endommagé ne peut être remplaced que par le service après-vente
• Ne pas utiliser l'appareil en cas de :
• panne
• cable d'alimentation secteur endommagé

• si l'appareil est tombé ou si d'autres dommages sont constatés Dans de tels cas, faire immédiatement contrôle l'appareil par le service après-venture

• Lors du besoin de l'endetroit d'utilisation, il faut prendre en considération les points suivants :

• placer l'appareil sur une surface sèche, stable et plane
• ne pas placer l'appareil sur des surfaces chaudes ou à proximé de flammes ouvertes. Respecter une distance minimale de 50 cm.
• N'utiliser l'appareil que dans des locaux secs
• Ne pas laisserpendre les cables:danger de chute!
• Ne jamais déplacer l'appareil en fonctionnement (risque de blessure)
  -L'appareil a ete concu unquement pour un usage familial
• N'introduire aucun objet dans la machine ou dans les ouvertures
• L'utilisation d'accessoires qui ne sont pas recommandés par le fabricant, peut endommager l'appareil ou l'installation
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) qui manquent d'expérience et/ou de connaissance ou dont les capacities physiques, sensorielles ou mentalales sont réduites, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent de cette personne les instructions pour utiliser l'apparéil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'apparéil.

Ce mode d'emploi ne peut pas prendre en compte toute utilisation imaginable. Pour obtenir des renseignements supplémentaires ou résoudre des problèmes qui ne sont pas traités dans ce mode d'emploi ou ne le sont pas assez en détail, veuillagez vous adresser au service approprié en faisant le numéro [phone]

ServiceAprès-Vente:

Crown Technics GmbH

Sontheimerstrasse 59

DE-74074 Heilbronn

Tel. [phone] 55

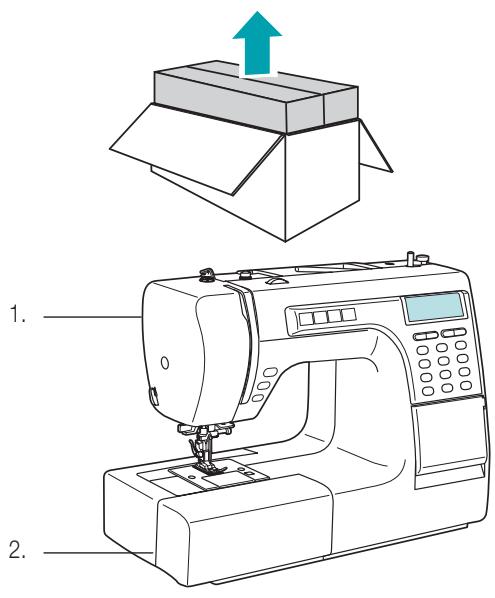

Déballage

Conservez avec soin ce mode d'emploi et remettez le au prochain utiliseur.

Sortir la machine a coudre de I'emballage

• Àprous le déballage, veuillez contrôle que les pièces suivantes sont bien générées :

• Machine à coudre

• Accessoires (dans la boite à accessoires)
• Pedale de pied

• Capot de protection de poussière

• Veuillez contrôle que la tension de réseau (230 volts) correspond à la tension de l'appareil, laquelle est donnée sur la plaque indicatrice de l'appareil.

• Détruirez tous les sacs en plastique, car ceux-ci pouraient devenir un jouet dangereux pour les enfants!

Astuce :

Conservez l'emballage pour stocker l'appareil si vous ne l'utilise pas toute l'année ou pour le transporter ultérieurement (par exemple, lors d'un déménagement, pour l'envoyer au service après-vente, etc.).

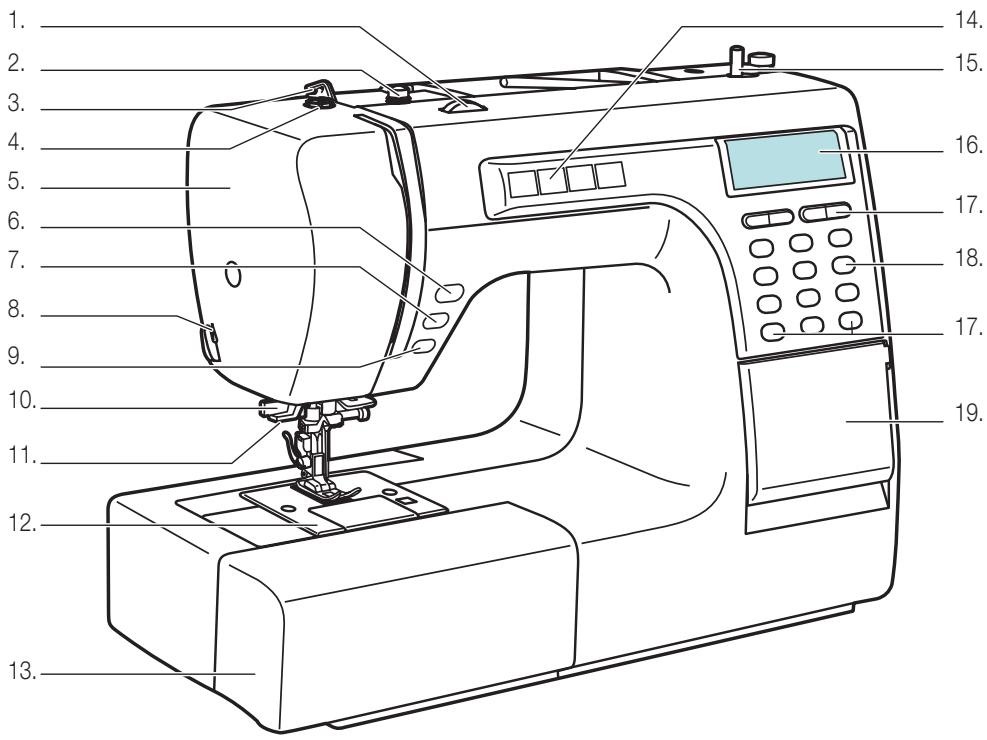

4 Vue d'ensemble des éléments de service de l'appareil

Face avant :

1. Selecteur de tension du fil
2. Guide du fil inférieur
3. Guide du fil supérieur
4. Pression du pied-de-biche
5. Plaque frontale
6. Aiguille supérieure/inférieure
7. Piquage automatique
8. Coupe-fill
9. Marche arrête
10. Levier de boutonnière
11. Enfile-aiguille automatique
12. Plaque à aiguille avec fenêtre d'inspection

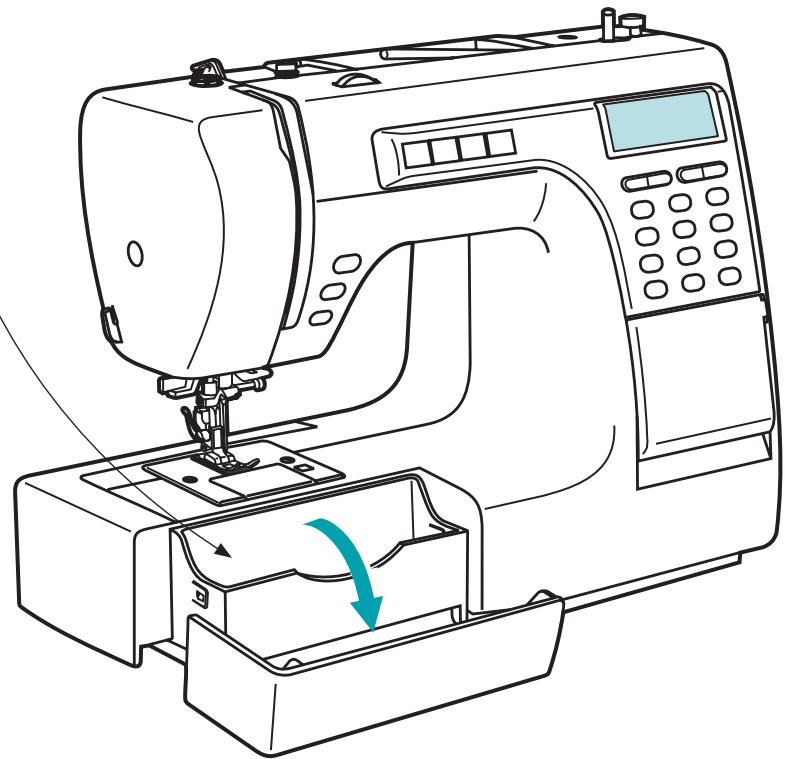

13. Plateau et boîte d'accessoires
14. Boutons de programmation (M, 2x MEM et C)
15. Bobineur de canette
16. LCD (écran à cristaux liquides)
17. Boutons de fonction
18. Clavier et boutons de selection de point
19. Couvercle pour la sélection de points

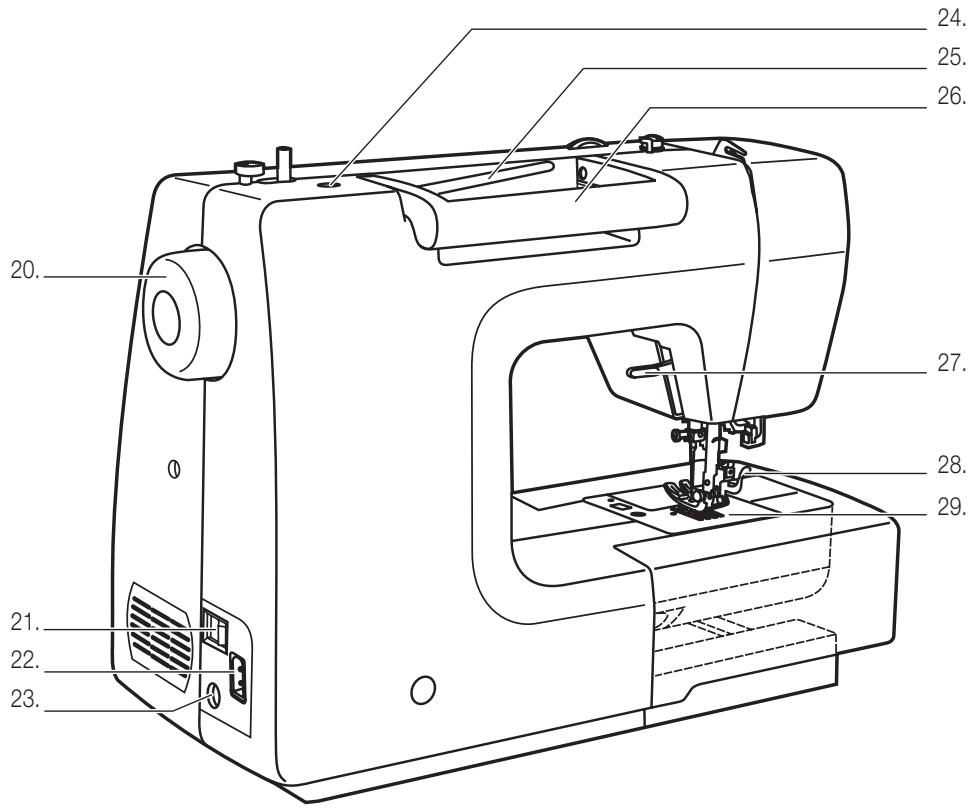

Face arrière :

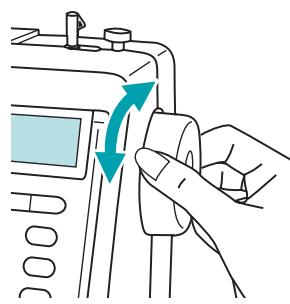

1. Volant à main
2. Interrupteur principal
3. Prise pour cable d'alimentation secteur
4. Prise pour la pédale de commande
5. Orifice pour deuxieme broche porte-bobine
6. Broche porte-bobine horizontal
7. Poignée de transport
8. Releveur du pied-de-biche
9. Levier de fixation du pied-de-biche
10. Griffes d'entrainment

5Vue d'ensemble des éléments de service de l'appareil

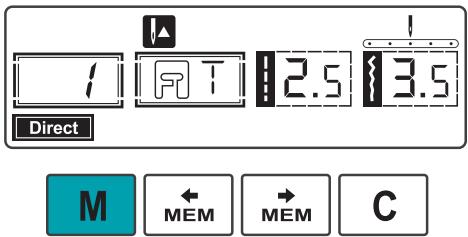

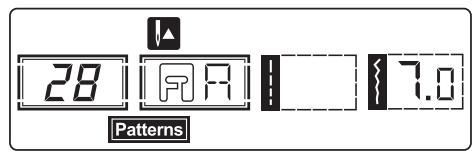

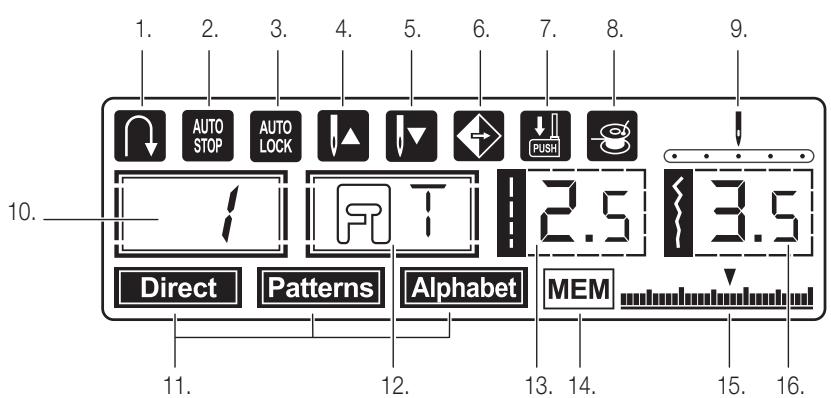

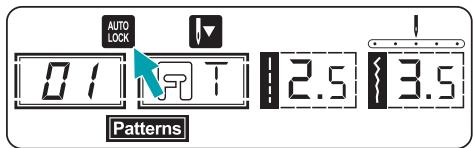

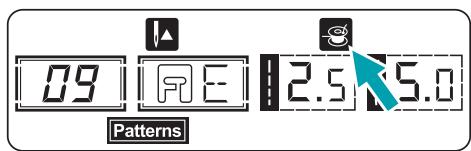

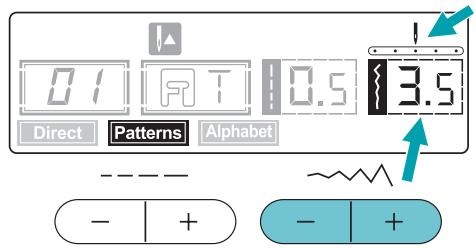

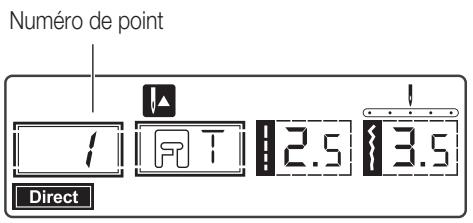

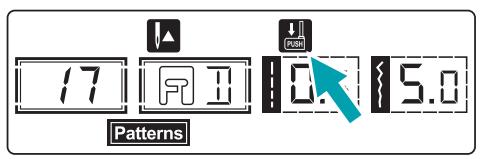

Affichage écran à cristaux liquides

1. Coudre en arrêté (voir page 26)
2. Auto-arrêt (voir page 9)

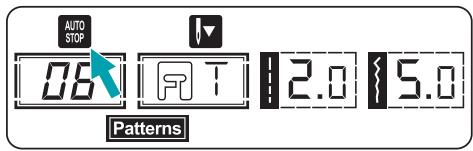

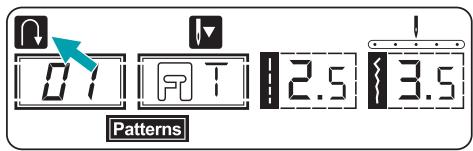

3. Piquage automatique (voir page 9)

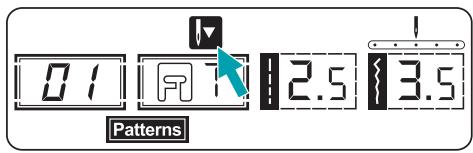

4. Arrét d'aiguille en haut (voir page 9)
5. Arrêt d'aiguille en bas (voir page 9)

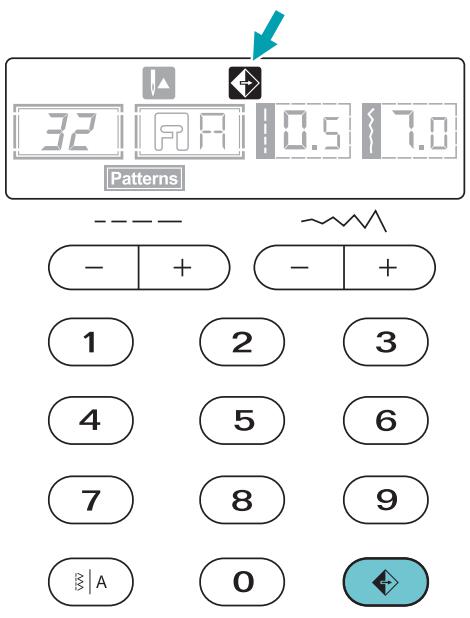

6. Inversion (voir page 23)

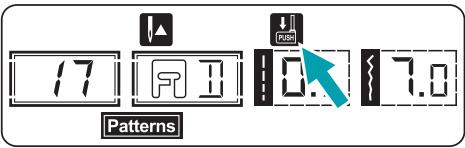

7. Levier de boutonnière (voir page 34)
8. Canette en position de canette (voir page 11)
9. Position d'aguille (voir page 28)
10. Numéro de motif de point (voir page 21)
11. Sélection de points; commuter avec le bouton 19: (A)
12. Direct pour la sélection directe de points (page 20)

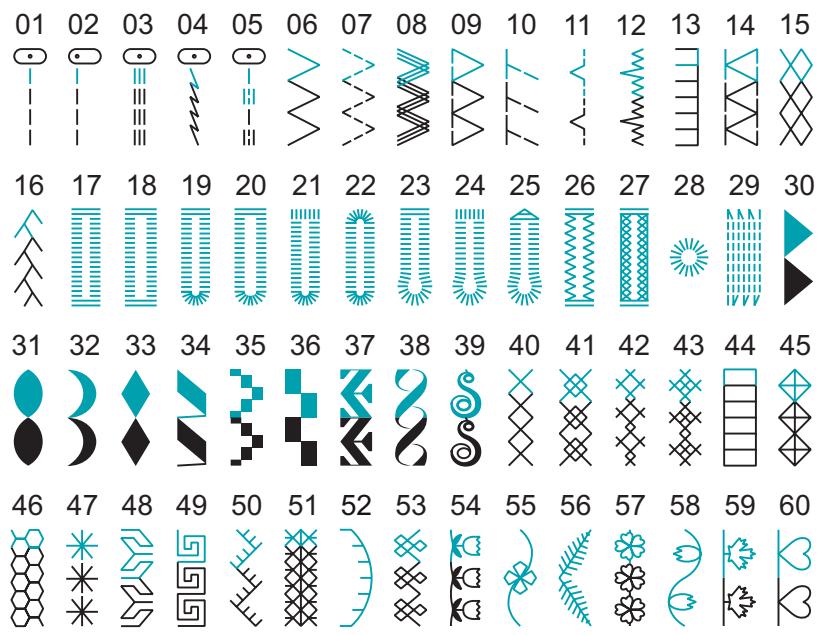

    Patterns pour les points 01 - 60 (page 20)

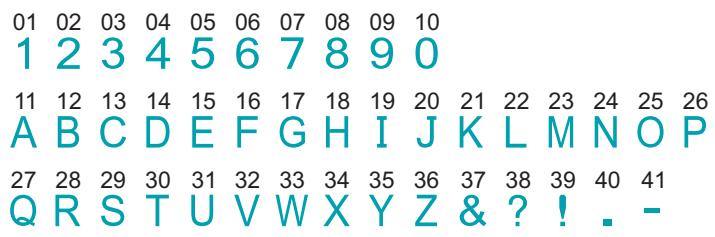

13. Alphabet pour alphabet et chiffres (page. 20)
14. Pied-de-biche recommende, par exemple «T» (voir pages 6, 19)
15. Longueur de point (voir page 28)
16. Exploitation de la mémoire «Memory» (voir page 24)
    15.Quantité d'entresées méoriseses (voir page 24)

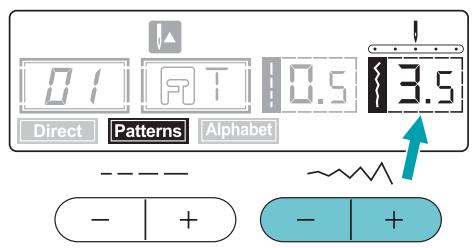

17. Largeur de point (voir page 28)

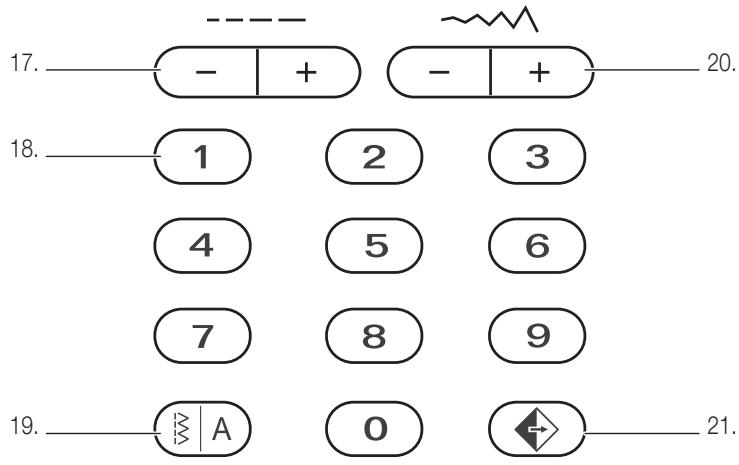

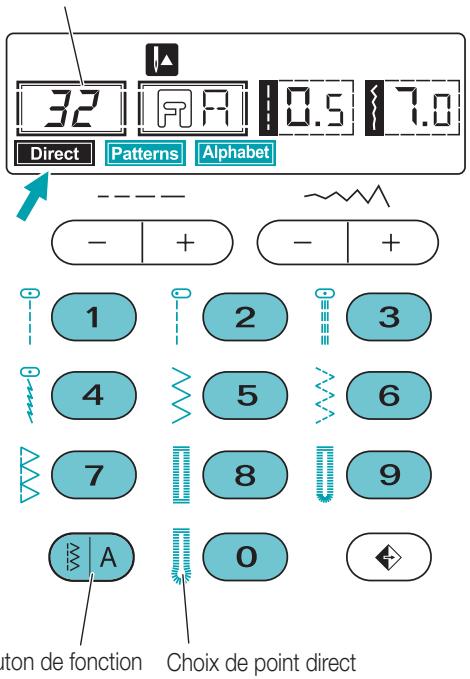

Boutons de fonction

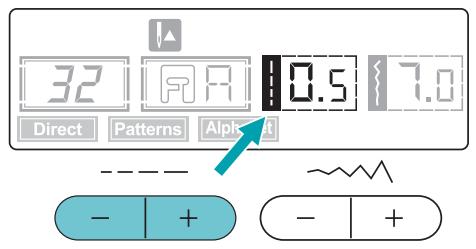

1. Réglage de la longueur des points - / +
2. Clavier pour la sélection des points
3. Bouton pour la seLECTION des points (voir aussi. 11.):
   Direct pour la selection directe des points (voir page 20)
   Patterns pour les points 01 - 60 (voir page 20)
4. Alphabet pour alphabet et chiffres (S. 20)
5. Réglage de la largeur des points - / + (voir page 28)

6. Inverser les points (voir page 23)

7. Bouton de mémoire (voir page 24)

8. Choisir l'espace de mémoire (en arrêté) (voir page 24)
9. Choisir l'espace de mémoire (en avant) (voir page 24)

10. Bouton d'annulation (voir page 24)

11. Aiguille en haut / en bas (page 9)

12. Piquage automatique (page 9)
13. Couture en marche arrête (page 26)

1.

2.

3.
4.

5.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

Accessoires (font partie de la livraison):

1. Pied standard «T»
2. Pied pour fermeture à glissière «I»

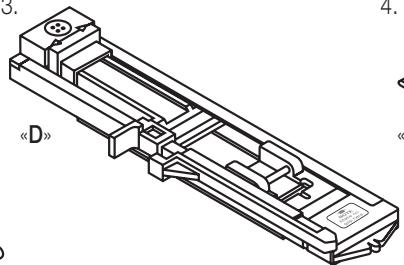

3. Pied pour boutonnière «D»
4. Pied universal «M»
5. Pied à surjet «E»
6. Pied à ourlet invisible «F»
7. Pied ourleur «K»
8. Pied à point de bourdon «A»
9. Pied de patchwork «P»
10. Pied à repriser/broder
11. Pied ourleur
12. Pied pour boutons
13. Pinceau de nettoyage, découvert
14. Capuchon de la bobine (grand)
15. Capuchon de la bobine (petit)
16. Repère de guidage
17. Canettes (3 pieces)
18. Tournevis (grands et petits)
19. Paquet d'iguilles
20. Rondelles en feetre
21. Deuxieme broche porte-bobine

Accessoires (ne sont pas compris dans le prix):

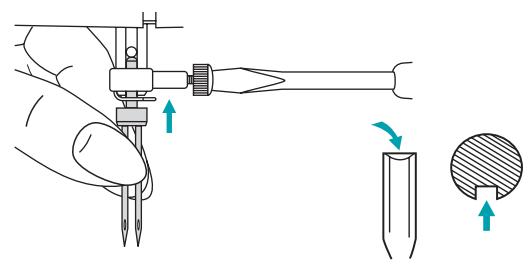

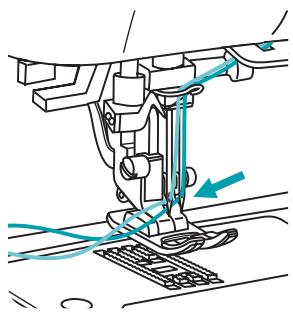

1. Aiguille double (option, voir pages 18, 19)
2. Pied accompagnateur pour l'ourlage (option, voir pages 19, 52)

22.

23.

7 Mise en service

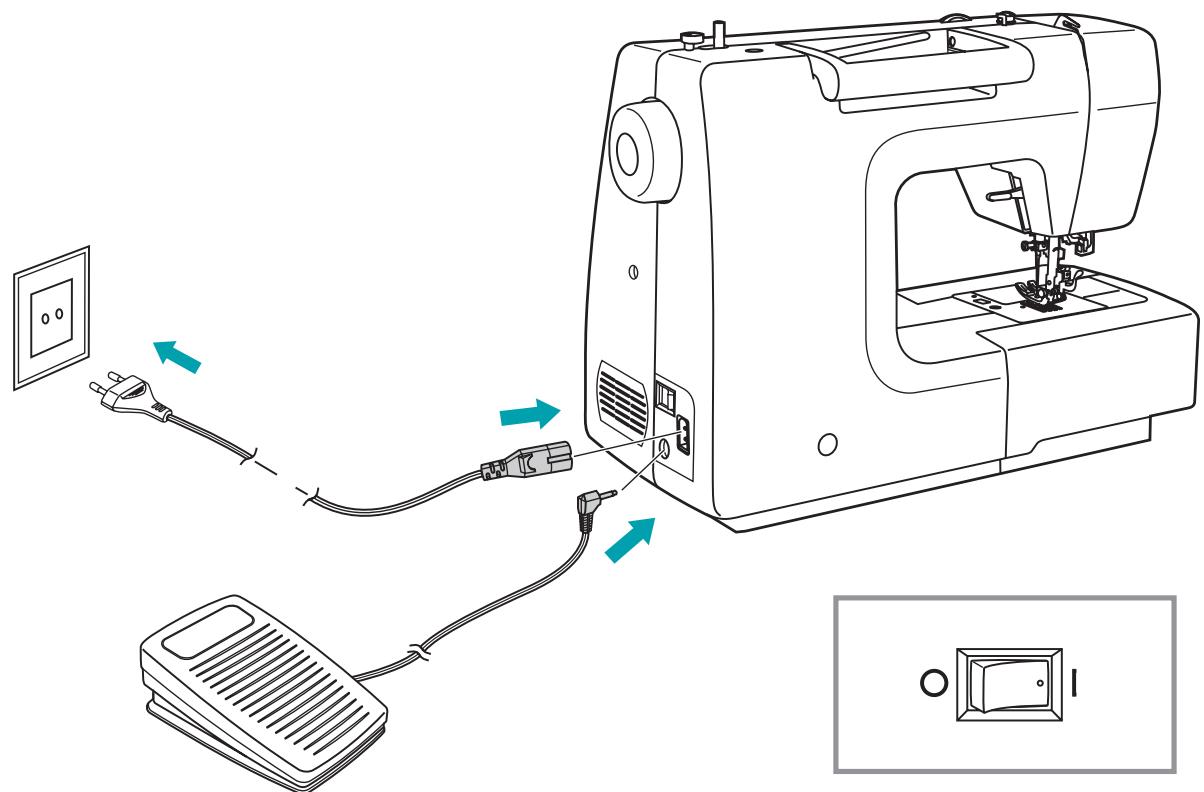

Branchement de la machine au réseau électrique

• Placer la machine à coudre sur une table stable
• Brancher les prises (2 entrées) du cable de jonction de réseau dans la douille de raccord de réseau de la machine à coudre
• Connecter la fiche de secteur au réseau électricque
• Placer l'interrupteur principal sur "I" (=Marche)
• Dès que la machine à coudre est sous tension, l'éclairage s'allume
• Àprous utilise,mettre la machine hors tension avec l'interrupteur principal («O» =Arrêt) et retirer la fiche de secteur

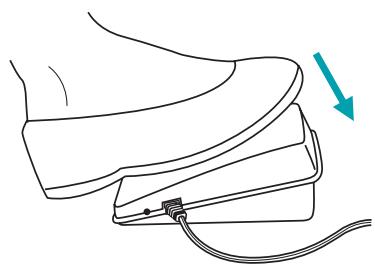

Pédale de commande

Connector la pédale de commande uniquement lorsque l'appareil est étéint.

Avec la pédale de commande, la vitesse de couture peut être régée de manière continue.

Plus vous appuyez, plus la machine travaillée vite.

Insérer les prises dans la prise de courant de réseau (230 V).

Allumer la machine à coudre, appuyer alors lentement sur la pédale de commande pour commencer à coudre.

Relâcher la pression sur la pédale de commande pour que la machine à coudre s'arrête à nouveau.

Remarque :

• Seule la pédale de commande d'origine peut être utilisé.

Messages et bips

• En cas de fonctionnement parfait : 1 bip
• En cas d'incident d'exploitation : trois bips brefs
• En cas de panne de la machine à coudre et si la machine ne coud pas : long bip (pendant 8 secondes) Cela signifie que le fil est torsadé ou coince et ne peut pas tourner l'axe du volant à main. Veuillez rechercher la solution à ce problème dans la rubrique "Elimination des pannes" à la page 55. Une fois le problème résolu, la machine continue à coudre.

Remarques :

• Si le problème persististe, veuillez vous adresser au service après-vente.

Attention :

• Si le fil reste coincé dans le crochet et empêche l'aiguille se de déplacer, relâcher immédiatement la pression sur la pédale de pied. Si la pédale de commande continue tout de même d'être actionnée, une fonction de protection arrêté la machine à coudre. Il faut alors arrêter l'interrupteur principal («O» = Arrêt) et remettre la machine sous tension («I» = Marche), la machine est préte à fonctionner à nouveau.

Messages de mise en garde typiques :

1. Fixation pour la canette dans la position de canette

• Dès que la fixation pour la canette est pressée vers la droite dans la "position de canette", le x symbole apparait sur l'écran à cristaux liquides. Dans cette position, seul l'emboinage d'une canette de fil inférieur est possible (voir aussi page 11). Le transport et l'entrée d'un point sont refusés et l'on entend des bips.

• Replacez la fixation vers la gauche dans la position de couture (le symbole disparaît)

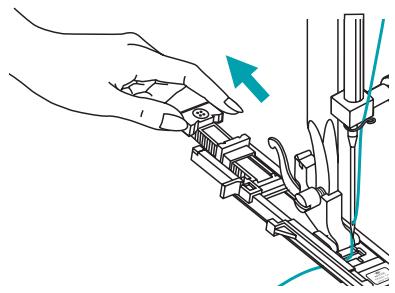

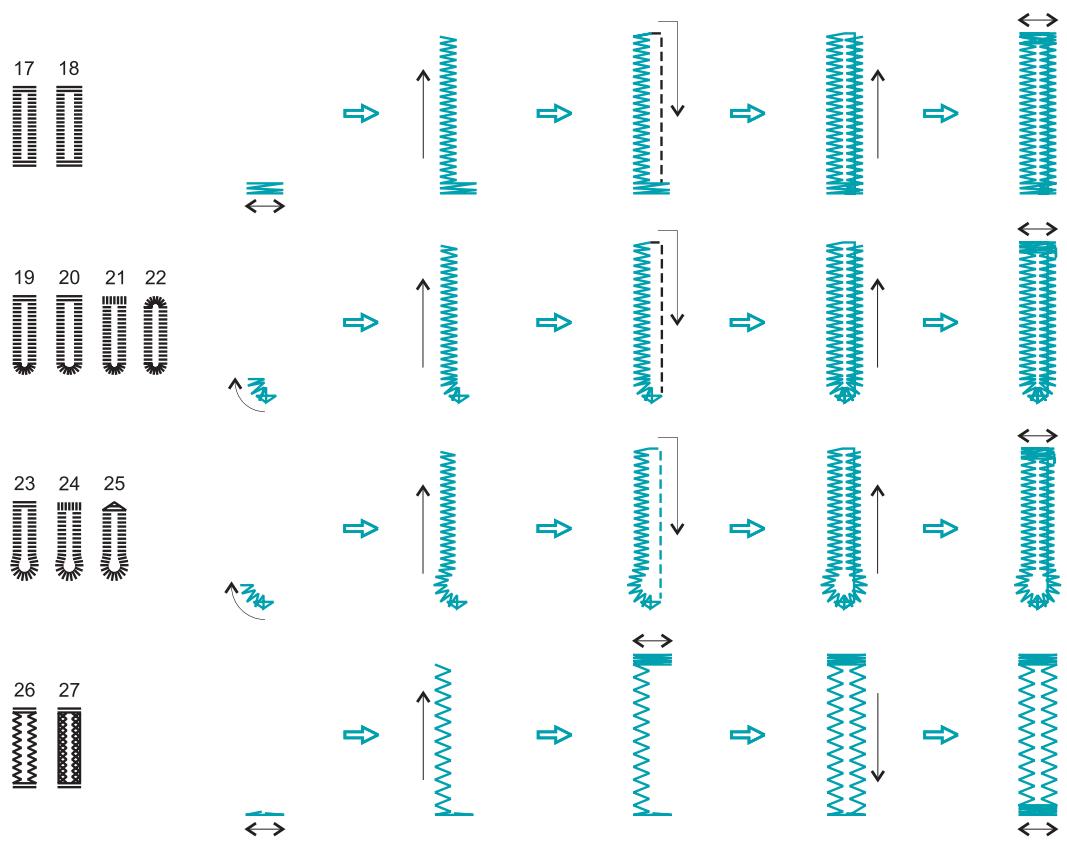

2. Tirer le levier de boutonniere vers le bas (pages 34 et 37)

• Le symbole apparait à l'écran, aux points de boutonnière «17 - 27» et au point à repriser «29». Cela indique que le levier de boutonnière doit être tiré vers le bas, car sinon le transport ne fonctionne pas correctement.
• Àprousutilisation, pousser le levier de boutonniere complètement vers le haut.

Arrêt d'aiguille en haut / en bas

Avec la fonction d'arrêt d'aiguille en haut / en bas, on peut déterminer si l'aiguille s'arrête en haut ou en bas (en restant dans le tissu). Appuyer sur le bouton (1) de telle sorte que la flèche sur l'écran à cristaux liquides indique le haut 1, ce qui fait que l'aiguille s'arrête en haut et restera dans cette position. Si la flèche indique en bas 1, l'aiguille s'arrête et restera insérée dans le tissu.

Le bouton 1 ne peut pas etre activé pendant la couture.

Piquage automatique

Lors de la couture, il y a toujours 3 points de piquege exécutés avant l'arrêt automatique quand la fonction «Auto-test» est activée (appuyer sur le bouton).

Lors de l'application des motifs de point 01 - 05, 3 points de piquege sont immédiatement exécutés (un apparait dans l'announce.

Pour les motifs de points 06 - 16 et 30 - 60 l'announce © apparait après avoir appuyé sur le bouton AUTO STOP En appuyant sur la pédale de commande, la machine could alors trois points.

En appuyant une nouvelle fois sur le bouton la fonction est déconnectée (l'annonce disparait).

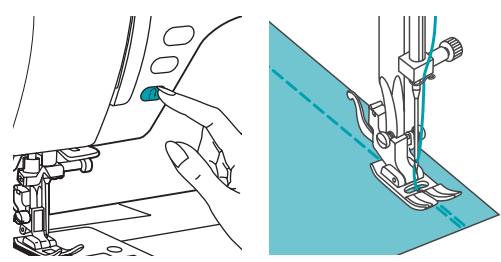

Bouton de marche arrière (uniquement pour les motifs de points 01 - 16 et 30 - 60)

Pour les motifs de points 01 - 16 et 30 - 60, on peut coudre en arrêté en Maintenant la pression sur le bouton de marche arrêté . Si on relâche le bouton, la machine coude de nouveau vers l'avant. Sur l'écran à cristaux liquides, la flèche indique que l'on coud en arrêté.

Monter le support de pied-de-biche

-AVECLEREVEUR du pied-de-biche,releverversle haut la tige du pied-de-biche(a)
- Monter le support de pied-de-biche (b) et fixer avec la vis

Utiliser un pied-de-biche

• Abaisser le support de pied-de-biche (b) jusqu'à ce que l'évidement (c) se trouve juste au dessus de la tige (d)
• Appuyer sur le levier de fixation (e) vers le haut
• Enfoncer le support de pied-de-biche (b) ; le pied-de-biche (f) s'enclenche automatiquement

Retirer un pied-de-biche

• Relever le pied-de-biche
• Appuyer vers le haut sur le levier d'arrêt (e) jusqu'à ce que le pied soit libre

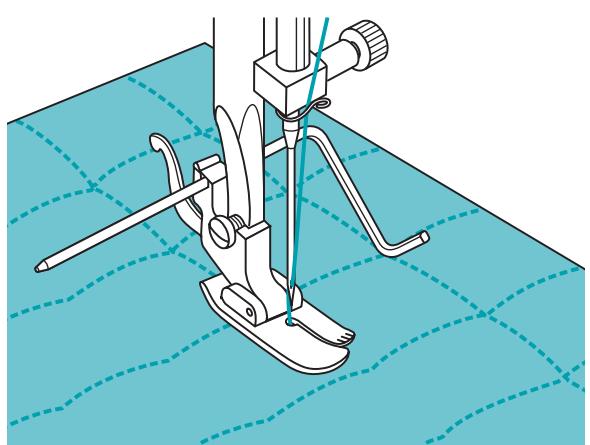

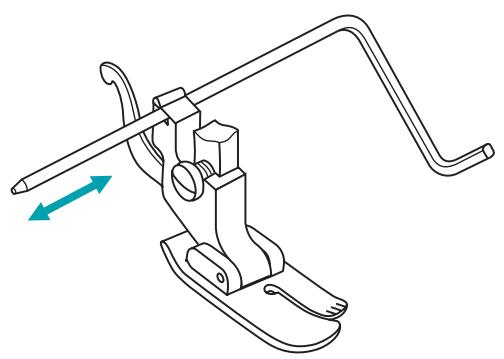

Fixer le repère de guidage

• Faire glisser par l'ouverture le repère de guidage (g) comme montré sur la figure. Régler selon la largeur souhaïée de l'ourlet, des pris, etc.

Remarques :

• Mettre la machine à coudre hors tension (placer l'interrupteur principal sur «0»)

Changer I'aiguille

Changer l'aiguille régulièrement, rundout si celle-ci est usee et cause des problèmes. Utiliser l'aiguille tel que montré sur les illustrations suivantes.

A. Desserrer la vis de la barre à aiguilles puis la desserer après avoir introduit une nouvelle aiguille. Le côté plat va vers l'arrête.
B. Pousser vers le haut l'aiguille autant que possible

N'utiliser que des aiguilles en bon et :

Des problèmes peuvent se produit lors de l'utilisation :

-d'aiguilles courbes
-d'aiguilles emoussées
- de pointes endommagées

Bobiner le fil inférieur

Veuillez faire attention à :

• Tant que la canette se trouve dans la "position de canette" on ne peut pas coudre ni tourner le volant à main. Pour coudre à nouveau, appuyer sur la canette vers la gauche (dans la "position de couture").

• Placer le fil et le support de bobine de fil sur la broche porte-bobine. En cas de petites bobines de fil, placer le côté le plus étroit du support de la canette contre la bobine de fil ou utiliser un plus petit support de canette.
• Insérer le fil dans le guide-fil.
• Enrouler le fil dans le sens des aiguilles d'une montre autour du dispositif de tension du fil inférieur.
• Guider le fil comme montré sur la figure le tourner autour de la canette. Placer la canette sur le bobineur de canette.
• Appuyer sur la canette vers la droite.
• Dès que la canette a été pousseée à droite dans la "position de canette", le symbole apparaît sur l'écran à cristaux liquides. Dès que la canette est de nouveau pousseée vers la gauche dans la "position de couture", le symbole de la canette disparaît de l'écran à cristaux liquides.
• Tenir l'extrémité du fil etmettre la machine en marche avec la pédale de pied.
• Appuyer sur la pédale de commande pour que la machine à coudre commence à bobiner.
• Àpres quelques rotations de la canette, arreter la machine à coudre et couper le fil prés de l'orifice de la canette. Continuer de bobiner jusqu'à ce que la canette soit pleine. Le bobinage s'arrête automatiquement dés que la canette est pleine. Arreter la machine à coudre et couper le fil.
• Pousser la canette vers la gauche et la retirer.

Attention :

• Pour éviter des accidents dus à une mise en marche involontaire de la machine, avant d'insérer ou de-retirer la canette, mettez la machine à coudre hors tension. (placer l'interruteur principal sur «O»)

Insertion de la canette

• Retirer le boitier.
• Insérer la canette de telle sorte que le fil se déroule dans le sens inverse des aiguilles d'une montre (flèche).

-Tirer le fil par la fente (A).

-Tirer le fil vers la gauche et le long du ressort jusqu'à ce qu'il glisse dans l'encoche (B). Bien inserer le fil dans l'encoche de telle sorte qu'il ne puisse pas glisser en dehors de la fente (A).

-Tirer environ 15 cm de fil à l'extérieur et refermer le capot de la canette (C).

Enfilage du fil supérieur

Remarque : Il est important d'enfiler correctement car sinon des problèmes pourraient survenir.

1. Relever la broche porte-bobine. Placer la bobine de fil sur la broche porte-bobine de telle sorte que le fil viennent de l'avant de la bobine. Placer le capuchon de la bobine au bout de la broche porte-bobine.
2. Tirer le fil de la bobine à travers le guide du fil supérieur.
3. Faire passer le fil autour du guide-fil en tirant le fil dans le ressort de pré-tension comme illustré.
4. Amener le fil vers le bas à travers les disques de tension entre les rondelles de couleur argent.
5. Puis le faire passer en dessous et autour de la barre du reassert de contrôle.
6. Une fois remonté, faire passer le fil de croite à gauche dans l'oeil à fente du releveur de fil puis faites-le descendre à nouveau.
7. Faire passer le fil derrière le guide-fil horizontal et plat.
8. Faire maintainant passer le fil dans le guide de la barre à aiguilles puis dans le chas de l'aiguille de l'avant vers l'arrière. Tirer vers l'arrière environ 10 cm de fil à travers le chas de l'aiguille.

Remarques :

• Pour éviter des accidents dus à une mise en marche involontaire de la machine, avant d'insérer ou de-retirer la canette, mettez la machine à coudre hors tension. (placer l'interruteur principal sur «O»)

Enfile-aiguille

Relever l'aiguille vers sa position la plus haute et abaiser le pied-de-biche.

1. Abaisser doucement le levier de l'enfile-aiguille et enfiler dans le guide-fil comme illustré puis vers la droite.

1. L'enfile-aiguille se tourne automatiquement en position d'enfilage et le minuscule crochet passée par le chas de l'aiguille.

1. Saisir le fil devant l'aiguille.

1. Tenir le fil non tiré et relâcher doucement le levier. Le crochet tire le fil à travers le chas de l'aiguille et forme ainsi une boucle. Tirer le reste du fil par le chas de l'aiguille.

Tension du fil

• Réglage de base de la tension du fil : « 4 »
• Pour augmenter la tension, tourmez la molette de tension du fil au prochain chiffre.
• Pour baiser la tension, tournez la molette de tension du fil sur le chiffre précédent.
  Pour bien coudre, il est important de travailler avec une tension de fil exacte.
  -La tension doit etre adaptee en fonction du motif,du fil et du tissu
• 90% des coutures se feront avec une tension située entre « 3 » et « 5 » (« 4 » est le réglage de base).
  -Pour tous les travaux de couture decoratifs, vous obtiendrez toujours un plus beau point et moins de fronces lorsque la tension supérieure est réduite d'un cran pour que le fil supérieur soit tiré légrement au dessus du côte gauche du tissu.

1. Tension du fil normale pour piquer des points droits.

1. Tension du fil trop l'âche pour piquer des points droits. Tournez la molette vers un chiffre plus élevé.

1. Tension du fil trop forté pour piquer des points droits. Tournez la molette vers un chiffre moins élevé.

1. Tension du fil normale pour piquer des points zigzag et décoratifs.

Remonter le fil inférieur

1. Soulever le pied-de-biche avec le releveur du pied-de-biche Tenir le fil supérieur avec la main gauche. Tourner le volant vers vous (dans le sens inverse des aiguilles d'une montre) jusqu'à ce que I'iguille s'abaisse puis remonte.

1. Tirer doucement sur le fil supérieur pour faire passer le fil de la canette du trou de point dans la plaque à aiguille. Le fil de canette remonte en boucle.

1. Tirer d'environ 10 cm les deux fils vers l'arrière sous le pied-de-biche.

Couper le fil

Relever le pied-de-biche. Enlever le tissu, tirer les fils à gauche de la plaque frontale et couper à l'aide du coupe-fil.

Les extrémites des fils sont coupées à la longueurADFQUATE pour commencer la couture suivante.

Remarques :

• Pour éviter des accidents dus à une mise en marche involontaire de la machine, avant d'insérer ou de-retirer la canette, mettez la machine à coudre hors tension. (placer l'interrupteur principal sur «O»)

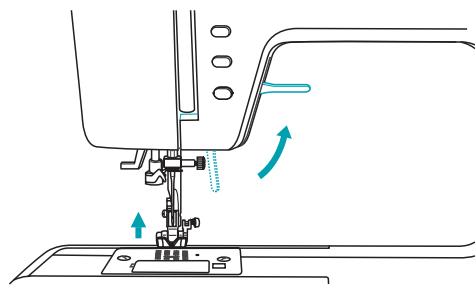

Releveur de pied-de-biche à deux niveaux

1. Le releveur du pied-de-biche fait monter et descendre le pied-de-biche.

1. Lorsque vous cousez un tissu extrémement épais, il est possible d'augmenter la distance en dessous du pied-de-biche en levant d'un niveau le releverdur pied-de-biche. Ceci facilitte le positionnement du tissu.

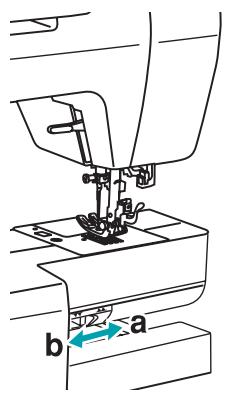

Relever ou abaiser les griffes d'entrainment

En retardant la boite à accessoires, vous pouvez voir le levier de réglage des griffes d'entrainment en bas, sur le socle, à l'arrête de la machine.

Faites glisser le levier vers « ▲▲» (b) pour abaiser les griffes d'entrainment, par exemple pendant la couture d'un bouton. Si vous désírez continuer à coudre normalement, faites glisser le levier vers « ▲▲» (a) afin de relever les griffes d'entrainment.

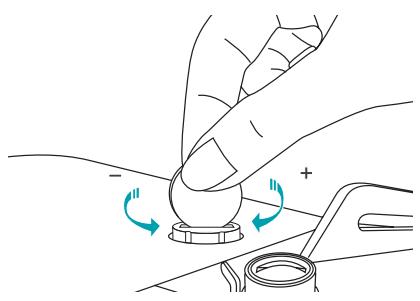

Régler la pression du pied-de-biche

Il est possible d'ajuster la pression du pied-de-biche à l'aide du bouton rotatif situé sur la face supérieure. Normalement le réglage d'usine ne doit pas être modifié.

Si vous doivent ajuster la pression du pied-de-biche, tournez la vis de réglage du pied-de-biche avec une piece de monnaie. Pour augmenter la pression (par exemple, pour des tissus fins, légers) tournez la vis dans le sens des aiguilles d'une montre et pour diminuer la pression (pour des tissus écais) tournez dans le sens inverse des aiguilles d'une montre.

Couture

Choisir l'aiguille, le fil et le tissu adaptés

Tableau d'adéquation entre les aiguilles, le fil et le tissu

Taille de l'aiguille	Tissu	Fil
9-11 (70-80)	Tissus fins : cotons fins, voile, soie, mousseline, tricot interlock, tricot en cotton, tricot, jersey, crépe, polyester tissé, tissus de chemise et de cheminier.	Fil fin en cotton, nylon, polyester ou polyester recouvert de cotton
11-14 (80-90)	Tissus d'épaisseur moyenne : cotton, satin, nessel, toile à voile, tricots double maille, lainages fins.	La plupart des fils vendus dans le commerce sont de taille moyenne et adaptations à ces tissus et à ces tailles d'iguilles. Utilissez des fils en polyester sur les matériaux synthétiques et des fils en cotton sur les tissus tissés naturels. Utilissez toujours le même fil sur le revers et l'endroit
14 (90)	Tissus d'épaisseur moyenne : toile de cotton, laines, lainages écais, tissu bouclé, jean.
16 (100)	Tissus écais : grosse toile, tissus en cotton, toile de tente et tissus de matellassage, jean, matériaux de tapisserie (fin à moyen).
18 (110)	Gros lainages, tissus de pardessus, tissus de tapisserie, certains cuirs et vinyles.	Hilo grueso, hilo de alfombra

Important :

• Choisir l'ajguille en fonction de l'épaisseur du fil et de l'épaisseur du tissu.

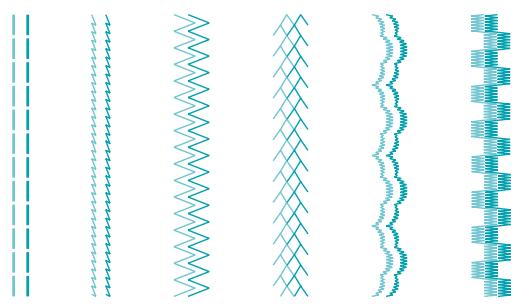

Remarques relatives aux aiguilles doubles :

1. Les aiguilles doubles ne peuvent etre employees que pour les points courants et les points decoratifs.
2. En cas de couture avec des aiguilles doubles, régler la largeur de point au maximum sur «3.5».
3. Changer fraisment les aiguilles (environ après chaque deuxième vêtement) ainsi qu'en cas d' apparition des premiers points faux ou de rupture de fil.

Tableau des pieds-de-biche et de leur employi

Pour certains motifs, l'aiguille double peut etre utilise pour plus de créativite. Avc des aiguilles doubles, la largeur du point peut etre au maximum de 3.5.

Pied-de-biche	Emploi	Aiguille	Pied-de-biche	Emploi	Aiguille
Pied standard	Travaux de couture généraux, points de patchwork, points décoratifs, points d'assemblage, etc.		Pied universel	Couture de cordon

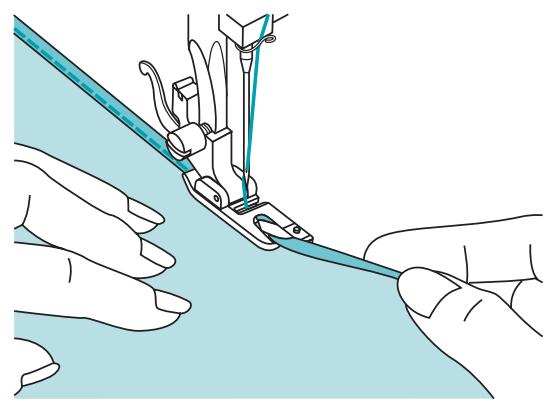

Pied pour fermeture à glissière	Insertion de fermetures à glissière		Pied ouleur	Coudre des oulets étroits

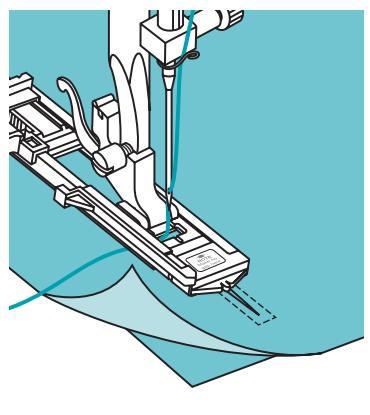

Pied pour boutonnière	Coudre une boutonnière		Pied à reprimer/broder	Reprimer, broder à main libre, monogramme
Pied pour boutons	Coudre un bouton		Pied de patchwork	Surpiquer
Pied à surjet	Faire des surjets		Pied ouleur	Faire des oulets
Pied à oulet invisible	Coudre des oulet invisibles		Pied accompagnateur pour l'oulage (non compris dans le volume de la livraison)	Pour travailler sur des tissus difficiles(chiffons, jeans à plusieurs couches, etc.)
Pied à point de bourdon	Satin-Stick

Choisir un point

A la mise sous tension de la machine à coudre (placer l'interrupteur principal sur «I»), le point droit est réglé automatiquement et le numéro de point «1» apparait sur l'écran à cristaux liquides.

Après l'ouverture du couvercle de selection de points, tous les points disponibles sont visibles sur l'impression.

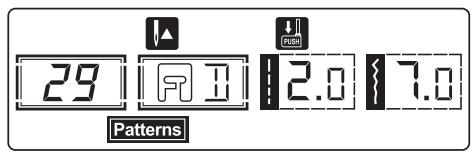

Numero de point, par exemple «2»

Possibilité deCHOIX des points :

En appuyant plusieurs fois sur le bouton de fonction on peutCHOISIR entre trois possibilites Direct, Patterns et Alphabet (celles-ci sont montrées à chaque fois sur l'écran a cristaux liquides):

1. Direct : Dans cette position, il est possible de désir directement les dix broderies les plus importantes en appuyant sur l'un des boutons de « 1 » jusqu'à « 0 » (les points sontprésentés à côté des touches 1 à 0)
2. Patterns : Dans cette position, il est possible d'entrez les points 01 - 60. Entrez le numero du point avec les boutons 1 à 0 (par exemple, pour le numero de point «32»).
3. [Alphabet] : Dans cette position, il est possible de désirir les lettres et les chiffres. Par exemple, pour les lettres «A» il faut utiliser la combinaison de touches 11.

Example :

Vous voulez besoinir la dette «D»,

• Àprous la mise sous tension de la machine, lechioix direct du point est régé (Direct s'allume sur l'affichage).
• Appuyer plusieurs fois sur le bouton | jusqu'à ce que [Alphabet] s'affiche. Appuyez maintainant sur la combinaison de touches 14 pour les lettres «D».

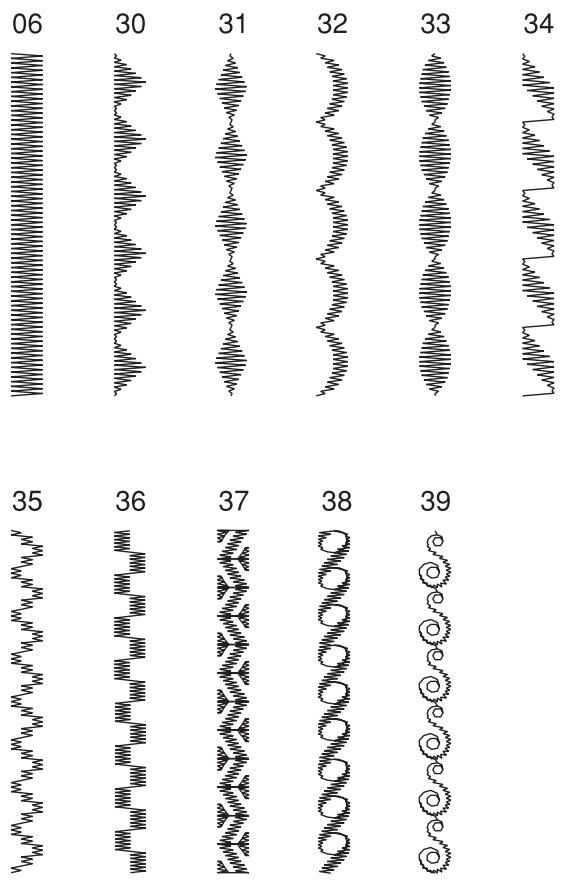

Vue d'ensemble des points

Tous les points des trois différentes possibilés Direct, Patterns et Alphabet sont représentés ci-dessous. La partie sur lignée en vert indique à chaque fois un rapport, et / ou l'unité de chaque motif

Direct

Patterns

Alphabet

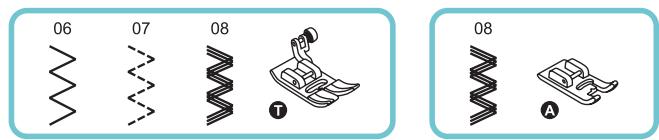

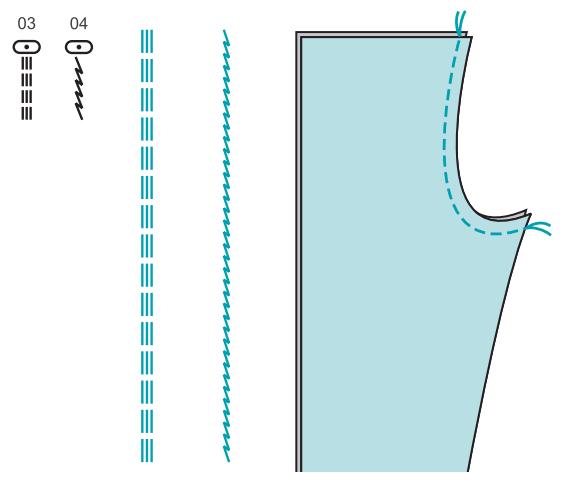

Régler les longueurs de points

Lors du besoin d'un motif, la longueur de point recommende est automatiquement reglee et affichee en chiffres sur l'ecran à cristaux liquides.

La longueur de point peut être régée en appuyant sur la touche de réglage de longueur de point

Appuyer sur le bouton «+» pour rallonger la longueur du point.

La longueur du point peut être réglée de « 0.0 » à « 4.5 ». Certains motifs ont des longueurs limitées.

Appuyer sur le bouton «—» pour raccourcir la longueur du point

Remarque :

• Dans la position [Alphabet] la longueur de point ne peut pas'être régée

Régler la largeur de point et la position de l'aiguille

Lors du besoin d'un motif, la largeur de point recommandée est automatiquement régée et affichée en chiffres sur l'écran à cristaux liquides.

La largeur de point peut être réglée en appuyant sur le bouton de réglage de largeur de point.

Appuyer sur le bouton «+» pour agrandir la largeur du point.

La largeur du point peut être régée de « 0.0 » à « 7.0 » Certains motifs ont des largeurs limitées.

Appuyer sur le bouton «—» pour rétrécir la largeur du point.

Remarques :

• Dans la position Alphabet la largeur de point ne peut pas etre reglee.
• En cas d'utilisation d'aiguilles doubles, la largeur de point peut être au maximum de 3.5.

Pour certains motifs droits (types de point 01 - 05), la position de l'aiguille est régée par le bouton de réglage de largeur de point.

En appuyant sur le bouton «+» l'aiguille va vers la gauche et en appuyant sur le bouton «-» l'aiguille va vers la droite.

Sur l'écran à cristaux liquides, la position de l'aisguille apparait sous la forme d'un point au dessus des chiffres. Les chiffres changent de "0.0" pour l'extrème gauche à "7.0" pour l'extrème droite. La position centrale de l'aisguille est pré-régée et est montré comme «3.5».

Inversion

En appuyant sur le bouton inversion ⑤ le modele de point choisi sera cousu inversé. le symbole d'inversion apparait sur l'écran à cristaux liquides. En appuyant plusieurs fois sur le bouton de d'inversion ⑤ la fonction d'inversion est désactivée et le symbole disparaît de l'affichage. Les modèles de point sont à nouveau cousus (non inversés) normalement. Le choix d'un nouveau point et / ou le changement de modele de point désactive également la fonction d'inversion. Si elle reste cependant activée, appuyez simplement encore une fois sur le bouton d'inversion ⑤.

Remarques :

-La fonction d'inversion ne peut etre selectionnee que si le moteur se touve au point mort (pedale non enforcée).
- La fonction d'inversion ne fonctionne pas avec les modèles de point 17 à 29 et avec des chiffres et / ou des lettres.
- Durant la couture, les points "normaux" peuvent être combinés avec les points inversés.

A:Point normal

B: Point inversé

Enregister des points

La machine dispose d'un enregistrur qui permet de memoriser des modèles de point, des lettres et des chiffres. On peut ainsi, avec des modèles, coudre très facilement en un seul passage des noms complets. Il est possible de stocker jusqu'à trente points. Le contenu de la mémoire reste également dans la machine, une fois celle-ci mise hors tension; il peut donc être réutilisé à tout moment.

Il est aussi possible, pour chaque point, de mémoriser la largeur et la longueur de point ainsi que la fonction inversion (mais pas les lettres et les chiffres).

A l'exception des points Direct et des boutonnieres, tous les modèle des points Patterns, les lettres et les chiffres Alphabet peuvent être mémorisés dans n'importe quel ordre

Programmer

• Àprous mise sous tension de la machine à coudre (placer l'interrupteur principal sur «l») le mot Direct et le nombre de point «1» apparaisent sur l'écran à cristaux liquides.

• En appuyant sur le bouton M on active l'enregistreur et on peut voir sur I'ecran Patterns et MEM

-AVEC le bouton il est possible a tout moment de commuter entre Patterns (points 01 - 60) et Alphabet (lettres/chiffres).
- Sélectionnez le point désiré, par exemple «15». Celui-ci est automatiquement sauvégarde et apparait à l'écran avec une petite marque pour chaque point sauvégarde. Pour les points 1 - 16 et 30 - 60 il est de plus possible deCHOISIR la longueur / la large de point ou une inversion (voir aussi la page 23). Ces réglages sont automatiquement sauvégardés.
-Répéter cette procédure pour d'autres points (on peut mémoriser au maximum 30 points)
- On contrôle les points programmes avec les boutons +

Corrections

• Les points mal programmes peuvent être effacés avec le bouton C.
• La longueur et la largeur de point peuvent être également modifiées ultérieurement.
• Il est aussi possible d'entrée des points supplémentaires. Pour ce faire, il faut faire défiler les points avec les boutons MEM pour qu'APRES un point puisse être saisi.

Exemple : vous voulez entrer le point «60» après le point programme «14».

Faites défilier jusqu'au point «14» et entrez alors le point «60」.

Mémoriser

• Mémoriser la programmation avec le bouton M. Les points sont maintainant sauvégardés – même quand la machine est hors tension ; ils peuvent être modifiés en revenant au fonctionnement Direct (l'announce MEM est alors effacée)

Coudre des points enregistrés

Les points sauvégardés dans la machine peuvent être appelés par pression sur le bouton puis cousus.

• En appuyant sur le bouton M on active l'enregistreur (Patterns et MEM) apparaissent sur I'ecran)

Contrôler les points

• On peut contrôler les points programmés avec les boutons MEM + MEM

Commencer à coudre

• Placer le tissu sous le pied-de-biche et abaisser le pied-de-biche.
• Enfencer la pédale de pied pour commencer à coudre. Le pointeur triangulaire sur la barre graduée montre l'état des travaux de couture, c'est à dire qu'après chaque modèle de point exécuté, il passse à la barre suivante.
• En relachant la pression sur la pédale de pied, vous arrêtez de coudre. Si vous devez coudre à nouveau le contenu de la mémoire, il fautMAININIR la pédale de pied enforcée (le contenu de la mémoire continuaer d'être cousu aussi longtemps que la pression sur la pédale ne sera pas relachée).

Arreter l'enregistreur

• En appuyant sur le bouton M, on quitter l'enregistreur (le contenu de la mémoire demeure inchangé)

Effacer le contenu de la mémoire

• En appuyant sur le bouton M on active l'enregistreur (Patterns et MEM) apparaissent sur l'écran)
• Appuyez plusieurs fois sur le bouton , jusqu'à ce que toutes les marques de points et tous les numéroes ne soient plus affichés.
• En appuyant sur le bouton M on quitte l'enregistreur (Direct et le numéro de point «1» apparaisent sur l'écran).

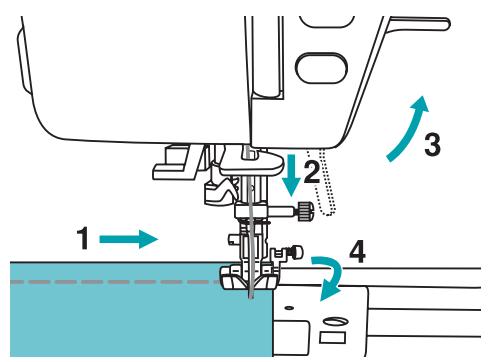

Coudre des coins

1. Arretez la machine lorsque vous arrivèz à un coin
2. Insérez l'iguille dans le tissu (avec le bouton (1) ou avec le volant à main)
3. Relevez le pied-de-biche
4. Servez-vous de l'ajguille comme pivot et tournez autour du tissu, abaissez le pied-de-biche et continuez à coudre.

Coudre en arrête

La marche arrière s'utilise pour empêcher l'effilochement des fils au début et à la fin de la couture. Appuyez sur le bouton de marche arrière et piquez 4 à 5 points. La machine pique de nouveau en avant une fois que vous aurez relâché le bouton.

Remarque :

• Le bouton de marche arrête ne peut être utilisé que pour les motifs 1 à 6.

Coudre avec le bras libre

La couture avec le bras libre est pratique pour coudre des pièces cylindriques comme les ouletts de pantalons et les manchettes.

27 Coudre / Applications utilities

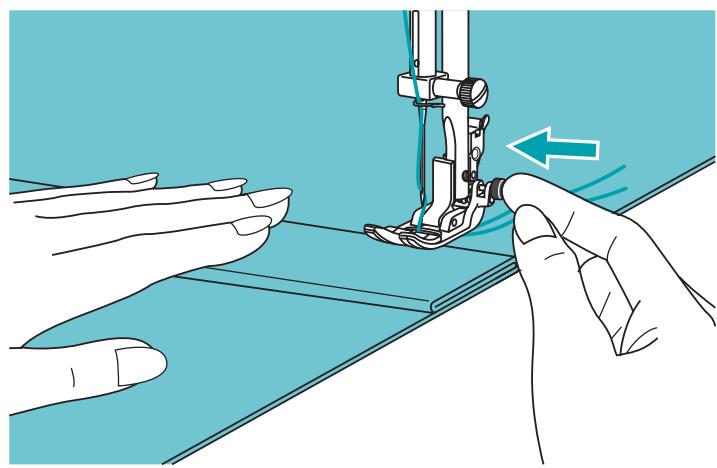

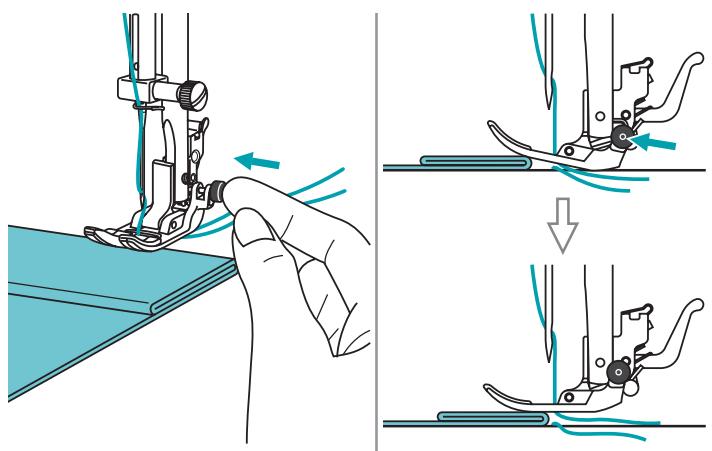

Coudre sur des tissus épais

Le bouton noir sur le côté croit du pied-de-biche bloque le pied-de-biche en position horizontal si vous appuyez sur ce bouton avant d'abaisser le pied-de-biche. Ceci permet d'assurer un entrainment égal au début de la couture et s'avéré utile lorsque vous piquez plusieurs couches de tissu (jointures, ouletis de jeans, etc.).

Lorsque you arrivez à un point épais, abaissez l'ailguille et relevez le pied-de-biche. Appuyez sur la partie avant du pied et appuyez sur le bouton noir puis abaissez le pied et continuez à coudre.

Le bouton noir se libère automatiquement après quelques points.

Vous pouvez aussi placer une autre piece de tissu de même épaisseur à l'arrière de la couture, ou alors tenir le pied-de-biche tout en déplaçant à la main et en piquant vers le côte replié.

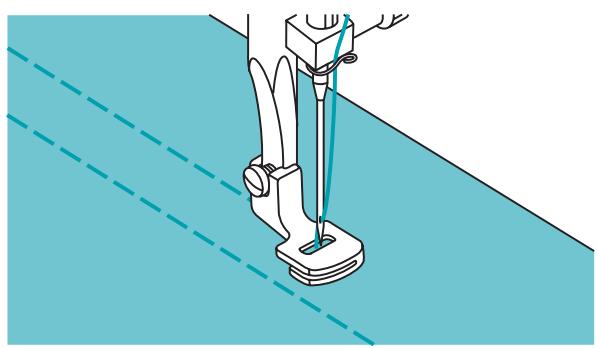

Points droits, point zigzag et positions de l'aiguille

Changer la position de l'aiguille

Ces réglages ne s'appliquent qu'aux types de points droits 01-05. Les motifs sont préréglés sur la position de l'aiguille «3,5». Lorsque vous appuyez sur le bouton «—» l'aiguille se déplace vers la gauche. Lorsque vous appuyez sur le bouton «+» l'aiguille se déplace vers la droite. La position de l'aiguille est affichée sur l'écran à cristaux liquides par point et par chiffre

Changer la longueur du point

Pour raccourcir la longueur de point, appuyez sur le bouton «-'. Pour allonger la longueur de point, appuyez sur le bouton 一 + Pour coudre sur un tissu très fin avec une longueur de point importante.

Régler la largeur du point

La largeur maximum du point zigzag est de « 7.0», cependant, la largeur peut être réduite sur tous les motifs. La largeur augmente à mesure que vous appuyez sur le bouton zigag «+» de « 0,0 à 7,0 »

Remarques :

• En cas de couture avec des aiguille doubles, ne jamais régler la largeur de point au-delà de «3.5»!

Régler la longueur du point

La densité des points de zigzag augmente à mesure que la longueur de point s'approche de « 0,2 ».
Les plus beaux points zigzag sont obtenus avec une longueur de point se situant dans la gamme «1.0» – «2.5».
Les points zigzag denses (points rapprochés) s'appellent des «points de bourdon».

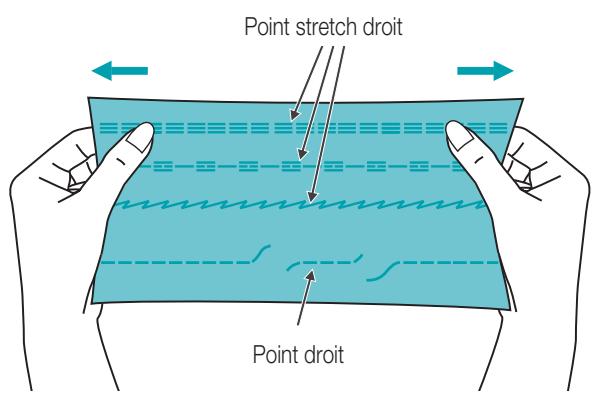

Punta elástica

Pour des points élastiques et fragiles qui s'étrent avec le tissu sans se rompre.
C'est l'idéal pour les matières élastiques et les tricots.

Egalement bien adaptés pour assembler des tissus résistants comme le jean.

Ces points peuvent aussi très bien s'utiliser comme coins décoratifs.

Le point stretch croit s'utilise pour ajouter un triple renforcement sur les coutures stretch et fragiles.

Le point stretch zigzag trois points est adapté aux tissus rigides comme le jean, la pipeline, la toile, etc.

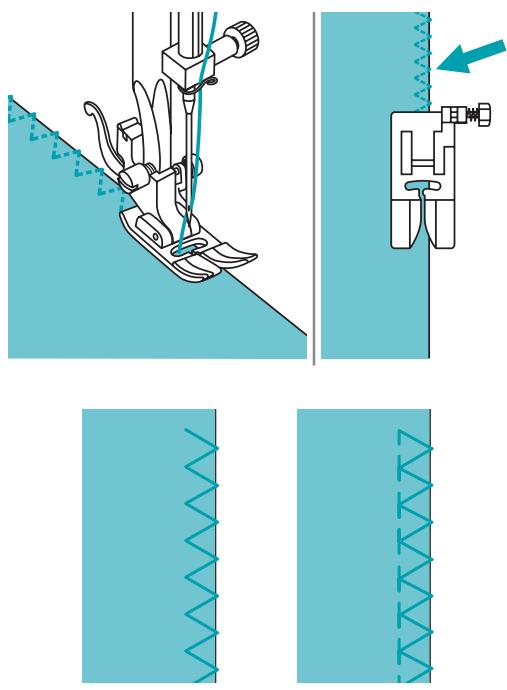

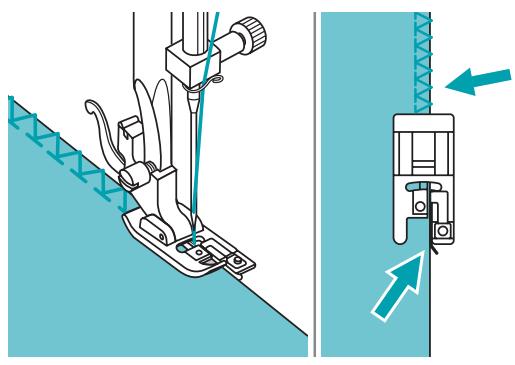

Pied à surjet

1. Installé le pied à surjet
2. Piquez le tissu avec le bord du tissu contre le guide du pied à surjet.

Remarques :

• Le pied à surjet ne doit être utilisé que pour coudre des motifs et ne doit donc pas été employé avec une largeur de point supérieure à «5.0» Si vous utilisez d'autres motifs et largeurs que ceux recommendés, il est possible que I'aiguille se cogne contre le pied-de-biche et se casse.

Pied standard

1. Installes le pied standard.
2. Pour coudre les bords, placez le pied-de-biche sur le bord du tissu de telle sorte que les piqures d'iguille droites soient légèrement dans le vide lorsqu'elles sont au dessus du bord.

31 Coudre

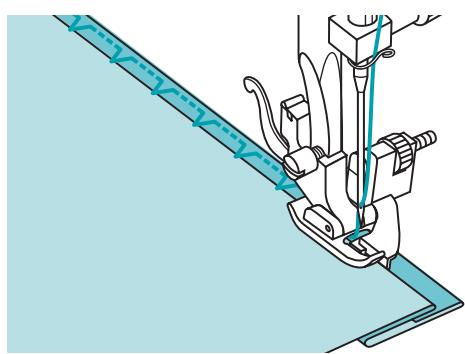

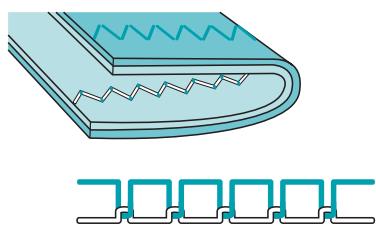

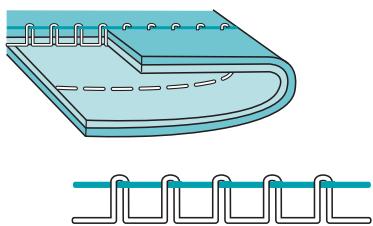

Ourlet invisible et points de lingerie

11: Ourlet invisible et points de lingerie sur tissus résistants
12: Ourlet invisible pour tissus extensibles

Remarques :

• Poser des oulets invisibles demande une certaine expérience.

• Faire d'abord un test de couture.

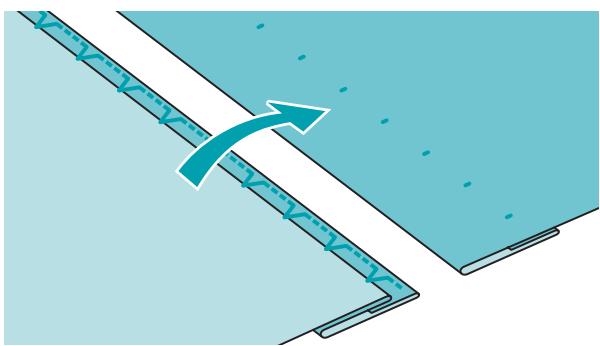

• Pliez le tissu comme illustré, de telle sorte que l'envers soit tourné vers le haut.

• Placez le tissu sous le pied. Tournez le volant vers l'avant jusqu'à ce que l'aiguille soit complètement à gauche. Elle devrait percer exactement le pli du tissu. Si ce n'est pas le cas, réglez la largeur de point en conséquence.
• Réglez le guide du pied (b) en tournant le bouton (a) de telle sorte que le guide vienne se placer sur la piuure du tissu.

• Piquez doucement tout en guidant soigneusement le tissu le long du bord du guide.

• Retournez le tissu.

Coudre des boutons

Utiliser le pied pour boutons

1. Déplacez le levier d'abaisissement des griffes d'entrainment sur « ★★★ » (b) pour lever et / ou abaiser les griffes d'entrainment. (remarque : la longueur de point ne peut pas être régliée tant que griffes d'entrainment sont abaisées.)

2. Placez le tissu sous le pied-de-biche. Placez le bouton dans la position désirée et abaissez le pied-de-biche.

3. Sélectionnez le motif zigzag. Réglez la largeur de point entre « 2,0 » et « 7,0 », selon la distance entre les deux trous du bouton.
4. Tournez le volant pour vérifier que l'aiguille va bien dans les trous de gauche et de droite du bouton.

5. Avant de piquer, appuyez sur le bouton d'auto-verrouillage (piquage automatique) pour piquer automatiquement des points de renforcement au début et à la fin du point.

6. Pour les boutons à 4 trous, piquez d'abord les deux trous avant puis passez aux deux trous arrêté et répétez le processus.

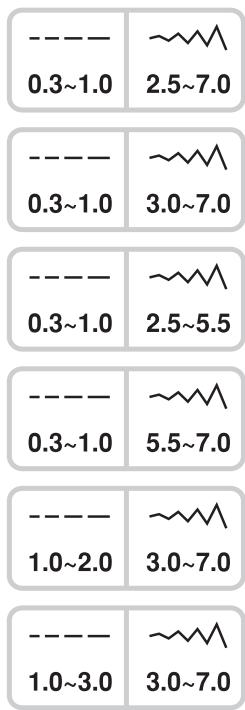

Coudre des boutonnières

17: Pour les tissus fins ou moyens
18: Pour des boutonnieres horizontales sur les blouses ou chemises en tissu fin ou moyen.
19: Pour les tissus fins ou moyens
20: Pour des boutonnieres horizontales sur les blouses ou chemises en tissu fin ou moyen.
21: Pour des boutonnieres horizontally sur les tissus épais
22: Pour les tissus fins ou moyens
23: Pour les costumes, les pardessus et les vestes
24: Pour les manteaux écais
25: Pour les jeans ou les pantalons
26: Pour les jeans ou les tissus extensibles à trame grossière
27: Pour les tissus extensibles

Remarque :

• Avant de piquer une boutonnière sur le tissu, faites un essai sur une chute du même tissu.

• Marquez les positions de la boutonniere sur le tissu. La longueur automatique maximale de la boutonniere est de 3 cm. (diametre du bouton + épaisseur du bouton = longueur de la boutonniere).

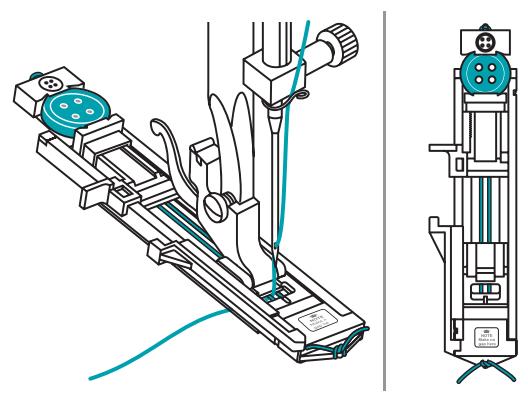

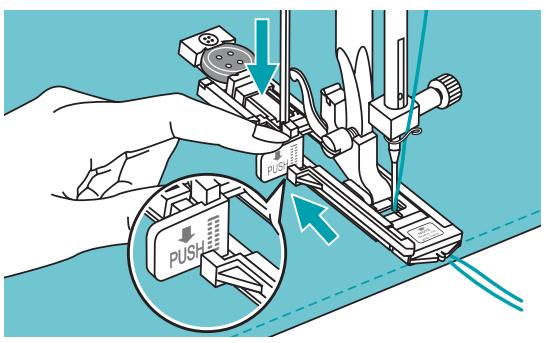

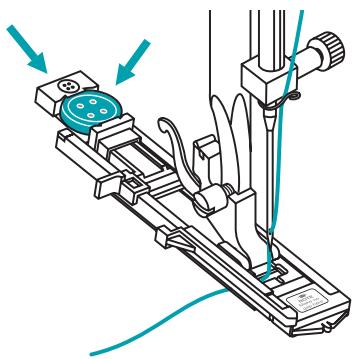

• Placez le pied pour boutonnières puis tirez la plaque portebouton et insérez le bouton. La longueur de la boutonnière est déterminée par le bouton inséré dans le portebouton.
• Sélectionnez le point pour boutonnières. Réglez la largeur et la longueur de point (en fonction de la largeur et de l'épaissieur désirées). Il faut passer le fil dans le trou du pied-de-biche puis le placer sous le pied.

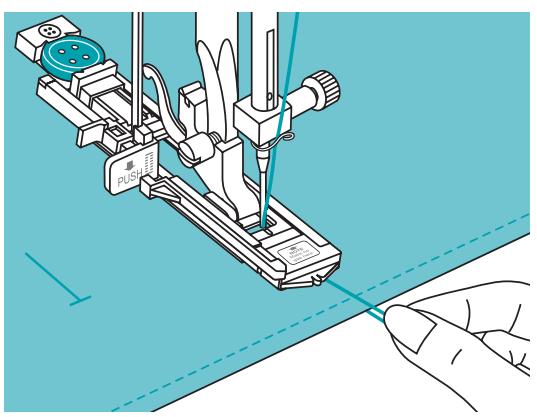

1. Placez le tissu sous le pied-de-biche de manière à ce que la marque du centre du pied-de-biche corresponde avec la ligne de la boutonnière. Abaissez le levier de boutonnière puis poussez-le vers l'arrière tout en faisant attention à ce que le cintre du pied-de-biche soit ajusté à la plaque blanche (avec l'inscription «PUSH»).

Remarque :

-Lorsque you selectionnez un motif de boutonniere, I'ecran a cristaux liquides affiche I'icone « » pour vous rappeler qu'il faut abaiser le levier de boutonniere.

1. Tout en tenant légrement le fil supérieur, commencez à piquer.

Remarque :

• Guidez le tissu avec les mains. Une fois la boutonnière couse, avant de s'arrête de coudre, la machine pique automatiquement un point de renforcement.

• Les boutonnières se piquent de l'avant du pied-de-biche vers l'arrière puis pour finir de nouveau vers l'avant.

1. Relevez le pied-de-biche et coupez le fil. Pour coudre la même boutonnière, relevez le pied-de-biche (il revient alors dans sa position d'origine).

Lorsque vous avez fini, poussez le levier de boutonniere vers le haut jusqu'à ce qu'il s'arrête.

1. Séparéz la boutonnière entre les broderies sans toucher ni séparer les points des fils de broderie. Utilisez des épingle comme butée sur les deux renforts.

Boutonnières sur tissus couples

Pour les boutonnieres sur tissus souples, il faut travailler avec une ganse.

1. Installé le pied pour boutonnières et accrochez la ganse à l'arrière dupied-de-biche. Amenez les deux extrémités du fil vers l'avant du pied et insérez les dans les rainures, puis nouve-les temporairement.

Abaissez le pied-de-biche et commencez à coudre.

Réglez la largeur de point pour l'adapter à l'épaissur de la ganse utilisée.

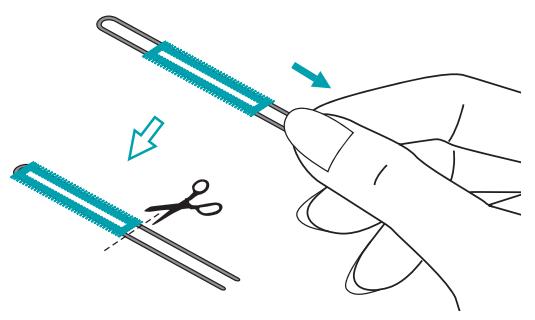

1. Une fois la couture terminée, tirez doucement sur la ganse pour éliminer tout jeu éventuel puis coupez l'excedent de fil.

Remarque :

Il est recommandé d'utiliser une étoffe non tissée pour renforcer le revers du tissu.

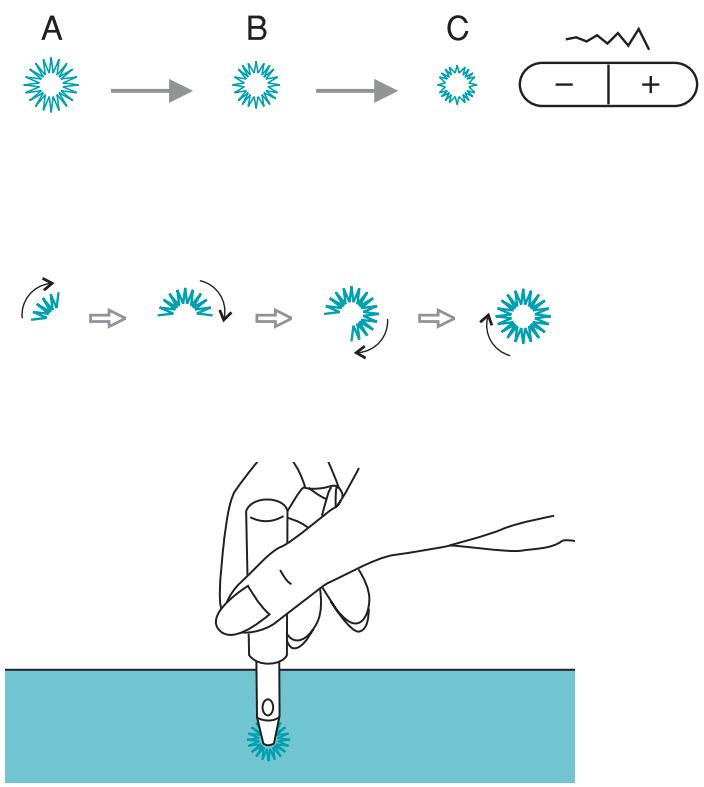

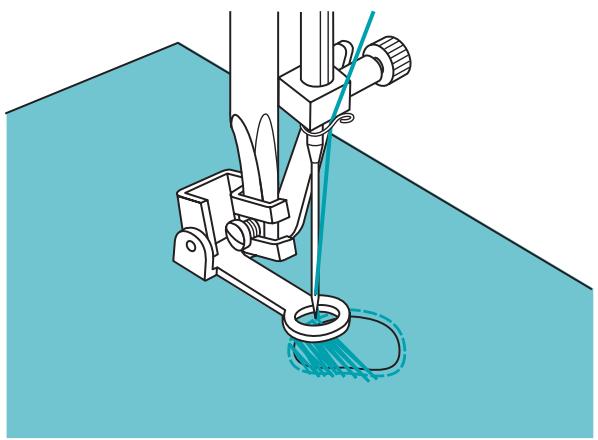

Point d'oeillet

1. Sélectionnez le motif 28 et utilisez le pied à point de bourdon. Pour les ceintures, etc.

2. Avec le régleur de largeur de points, reglez à la taille désirée :

A. Grand: 7,0 mm.
B. Moyen : 6,0 mm.
C. Petit : 5,0 mm

1. Abaissez l'aiguille dans le tissu au début de la couture puis abaissez le pied-de-biche. Appuyez sur la pédale. Une fois la couture terminée, la machine s'arrête automatiquement.
2. Perforez un trou dans le tissu à l'aide d'un poinçon à oeillet.

Remarque :

• Si vous utilisez du fil fin, le point peut ne pas etre correct. Si cela se produit, cousez un nouveau point au-dessus de I'autre.

37 Coudre

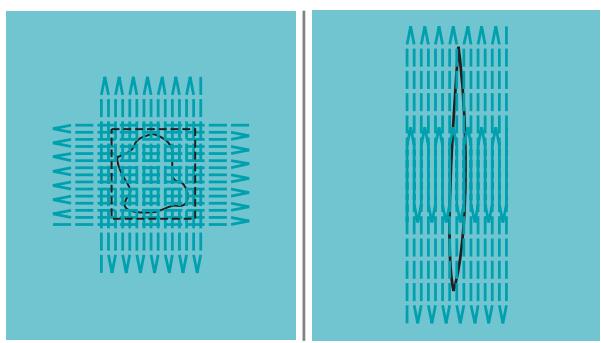

Point à reprimer

1. Pour obtenir le point à reprimer, Sélectionnez le motif 29 (apparait à l'écran). Utilisez le pied-de-biche pour boutonnière.

2. Serrez l'un contre l'autre le tissu supérieur et le tissu inférieur. Sélectionnez la position de l'aiguille. Positionnez et abaissez le pied-de-biche sur le centre de l'emplacement à reprimer.

3. Tirez le porte-bouton vers l'arrière à la longueur désirée.

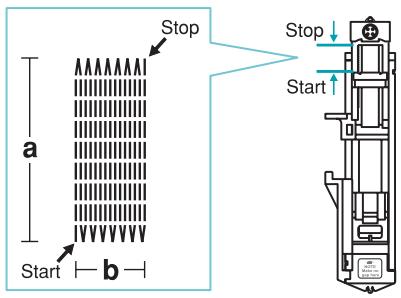

La taille du point à reprimer est variable et dépend de la position du porte-bouton :

a) Longueur des coutures ; longueur maximale 2,6 cm
b) Largeur de la reprise ; largeur maximale 7 mm

1. Placez le tissu de telle sorte que l'aiguille soit à 2 mm devant la zone à reprimer.
2. Faites passer le fil supérieur dans le trou du pied-de-biche et poussez le vers l'avant.

3. Abaissez le pied-de-biche.

4. Abaissez le levier de boutonnière puis poussez-le vers l'arrière tout en faisant attention à ce que le plat du pied-de-biche se trouve sur la plaque blanche (portant l'inscription «PUSH»)

Remarques :

-Lorsque you abaissez le pied-de-biche, ne le poussez pas avec le doigt sinon la taille du repriseage ne sera pas correcte.
-Lorsque you selectionnez un motif de boutonniere ou un motif a reprimer, I'ecran a cristau liquides affiche le symbole x, pour vous rappeler d'abaisser le levier de boutonniere.

1. Maintenez légèrement l'extrémité du fil supérieur et commencez à coudre. Le point à reprimer «29» est;cousu de l'avant vers l'arrière puis en sens inverse. ÀpRES huit passages, la machine s'arrête automatiquement sur le côté arrière.

Remarque :

• Avec la largeur de point, la distance peut varier entre les points (plage d'ajustage : de 3,5 à 7,0 mm).
• Si la zone à reprimer est trop grande, vous pouvez piquer plusieurs fois cette-ci (ou coudre en croix) pour obtenir un meilleur résultat de couture.

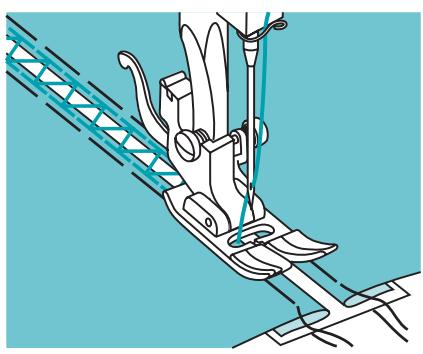

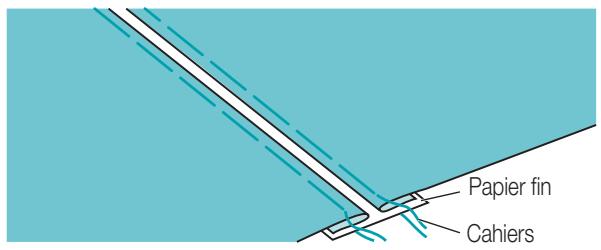

Fagots

1. Placer les parties returnées du tissu à une distance de 4 mm sur un morceau de papier mince ou un voile soluble dans l'eau et fixer le.
2. Orienter le centre du pied-de-biche vers le milieu entre les deux bords du tissu et commencer à coudre.
3. Retirer le papier une fois la couture terminée.

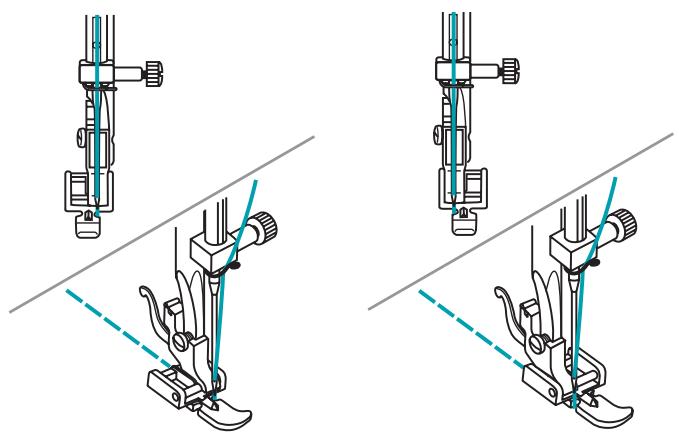

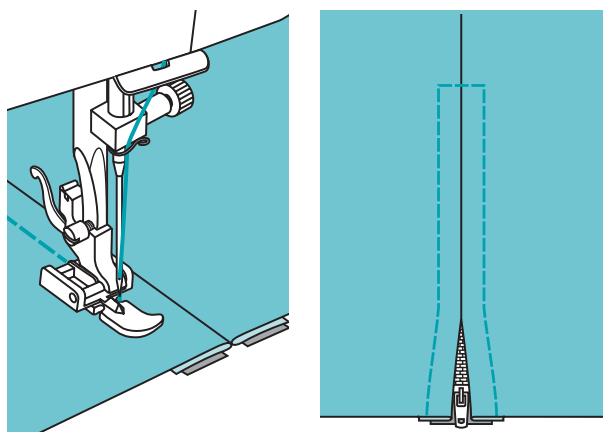

Point patchwork

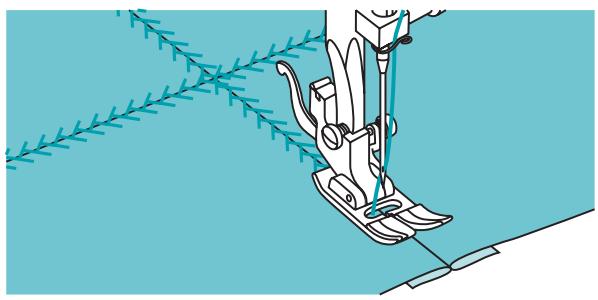

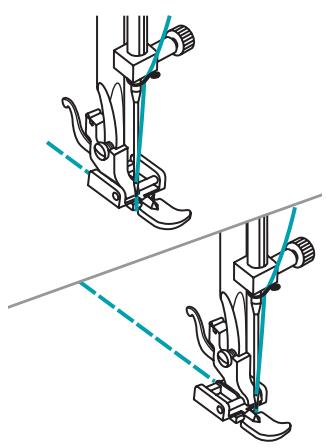

1. Placer les deux pieces de tissu bord croit contre bord croit et coudre au point croit. Ouvrir le supplément de couture et repassez à plat.
2. Placer le milieu du pied-de-biche sur la ligne de couture et coudre les lignes de couture.

Insérer une fermetre à glissière

Remarque :

• Le pied pour fermeture à glissière ne doit être utilisé que pour piquer avec le point droit 01 avec l'aiguille positionné au centre. Si l'on utilise d'autres motifs et d'autres positions de l'aiguille, Il est possible que l'aiguille se cogne contre le pied-de-biche et se brise.

Fermeture à glissière recouverte sur les deux côtés

1. Placez la fermeture à glissière sur le vêtement.

2. Repassez la marge de couture. Placez la fermeture à glissière, face avant en dessous, sur la marge de couture en alignant les dents sur la ligne de couture. Fixez la bande de la fermeture à glissière.

3. Utilisez le pied pour fermeture à glissière. Lorsque vous piquez le côte gauche de la fermeture à glissière, fixez le pied sur la tige droite.

4. Lorsque vous piqué le côté droit de la fermeture à glissière, fixez le pied sur la tige gauche.

5. Piquez la moitié gauche de la fermetre de bas en haut.

6. Piquez en bas et en travers puis le cote croit de la fermeture. Retirez les fils de fixation et repassez.

41 Coudre

Fermetre à glissière recouverte sur un seul côté

1. Placez la fermeture à glissière sur le vêtement.

2. Retournez le supplément de couture gauche. Retournez le supplément de couture droit d'environ 3 mm.

3. Utilisez le pied pour fermeture à glissière. Lorsque vous piquez le côte gauche de la fermeture à glissière, fixez le pied sur la tige droite. Lorsque vous piquez le côte croit de la fermeture à glissière, fixez le pied sur la tige gauche.

4. Piquez la moitié gauche de la fermetre de bas en haut.

5. Retournez le tissu sur le côté droit. Piquez en bas et en travers puis le côté droit de la fermeture.

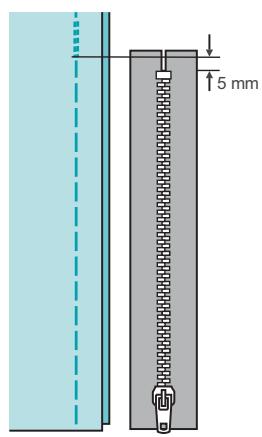

6. Laissez environ 5 cm devant l'extrémité supérieure de la fermeture à glissière. Retirez les fils de fixation et ouvrir la fermeture à glissière. Terminate la couture.

Ourlets étroits

Remarque :

Le pied ouleur ne doit être utilisé que pour piquer avec le point droit 01 et avec l'aiguille positionné «3.5» au centre. Si l'on utilise d'autres motifs et d'autres positions de l'aiguille, Il est possible que l'aiguille se cogne contre le pied-de-biche et se brise.

1. Retournez le bord du tissu sur environ 3 mm et encore une fois de 3 mm sur une longueur d'environ 5 cm le long du bord du tissu.
2. Tournez le volant à main en sens inverse jusqu'à ce que l'aiguille entre dans l'ourlet. Abaissez le pied-de-biche. Piquez plusieurs points puis relevez le pied-de-biche. Introduisez l'ourlet dans l'ouverture hélicoïdale du pied ouleur. Avancez et reculez le tissu jusqu'à ce que l'ourlet s'enroule.
3. Abaissez le pied-de-biche et cousez lentement tout en dirigeant le bord du tissu de l'avant dans la spirale du pied ourleur.

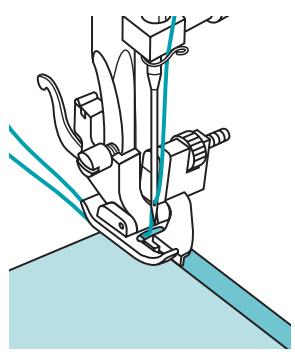

Coudre une cordelette

Coudre deux ou trois cordelettes pour obtenir un bel effet sur des vestons, des vestes ou les cordures. Pour ce faire, on peut utiliser du fil à perles, la laine à tricoter, du fil à broder, de la cordelette, du fil à crochet, etc.

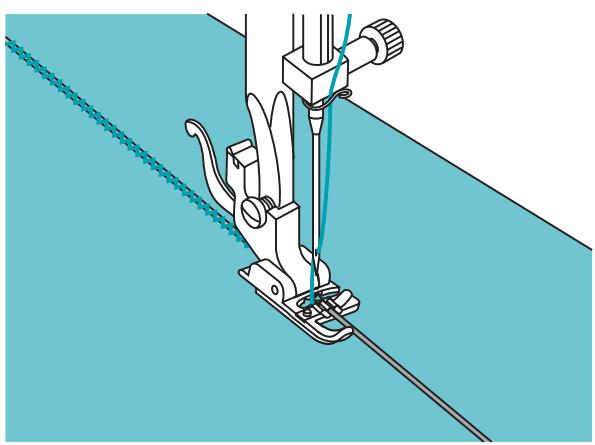

Coudre un cordon

Reporter le modele sur le tissu. Placer le cordon de croite dans la rainure centrale du pied-de-biche à brin. Tirer le cordon d'environ 5 cm derriere le pied-de-biche.

Les rainures sous le pied-de-biche maintenance le cordon à l'endetrot correct pendant qu'il estCUSU.

Choisir le point et régler la largeur de point de telle sorte que les points soient en ligne droite au dessus du cordon. Abaisser le pied-de-biche et piquer lentement tout en GUIDANT le cordon le long du modele.

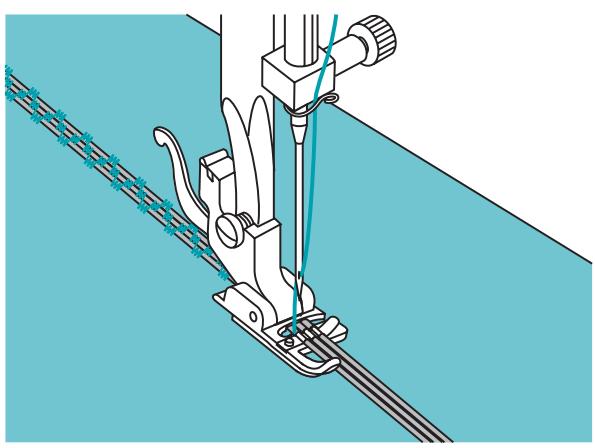

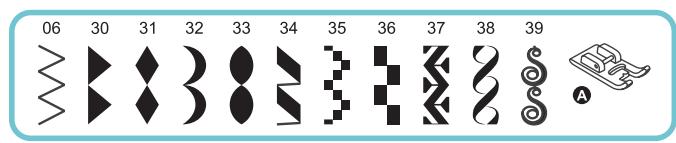

Coudre un triple cordon

Faire glisser le cordon à coudre vers la gauche et placer trois cordons dans les rainures en dessous du pied-de-biche. Tirer chaque cordon d'environ 5 cm derrière le pied-de-biche. Choiser le point et régler la largeur de point de telle sorte que les points soient en ligne droite au dessus des cordons. Abaiser le pied-de-biche et piquer lentement tout en guidant les cordons le long du modele.

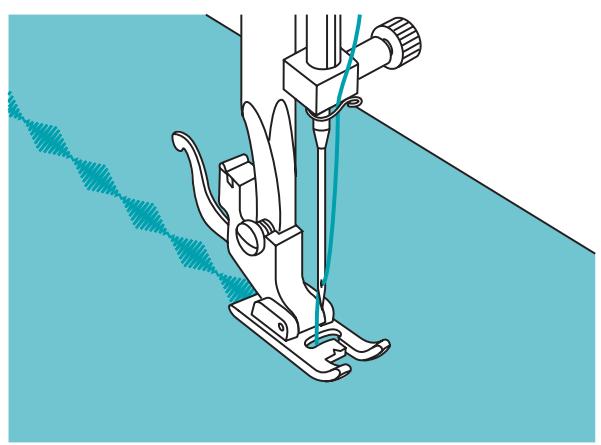

Points de bourdon

Coudre les points de bourdon et les points décoratifs avec le pied de point de bourdon. Ce pied-de-biche dispose en dessous du pied d'un évidement entièrement plat qui permet de glisser sans aucun problème sur de gros ensembles de points écais tout en transportant bien régulièrement le tissu.

Les points de point de bourdon et les points décoratifs peuvent être modifiés pendant que le réglage des longueurs de point et des largeurs de point. De préférence, tester les différents motifs et les réglages sur des chutes de tissu.

Remarque :

Si la couture est effectuee sur des tissus fins et tres légers, il est recommandé de renforcer le revers du tissu avec une étoffe non tissée.

Surpique de tissu

Remarque :

• Le pied de patchwork ne doit être utilisé que pour piquer avec le point droit 03 et avec l'aiguille «3.5» positionnée au centre. Si I'on utilise d'autres motifs et d'autres positions de I'aiguille, Il est possible que I'aiguille se cogne contre le pied-de-biche et se brise.

Introduire la barre de surpique dans le support de pied-de-biche comme illustré et régler à la largeur désirée.

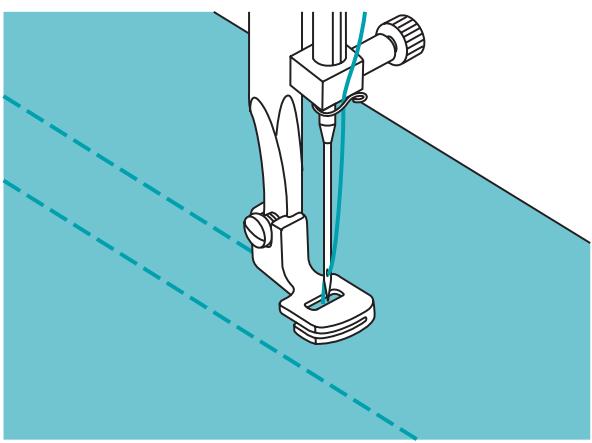

Coudre la première rangée et faire glisser le tissu. Coudre toutes les autresrangées de telle sorte que la barre passé chaque fois le long de la ligne decouture précédente.

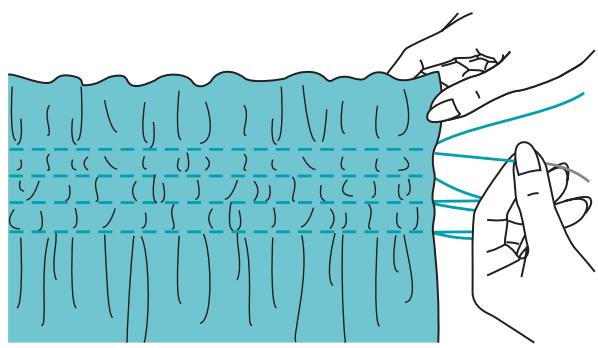

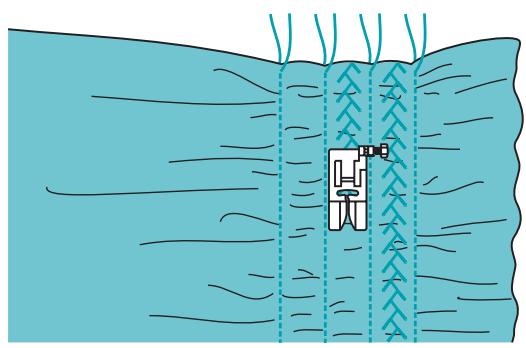

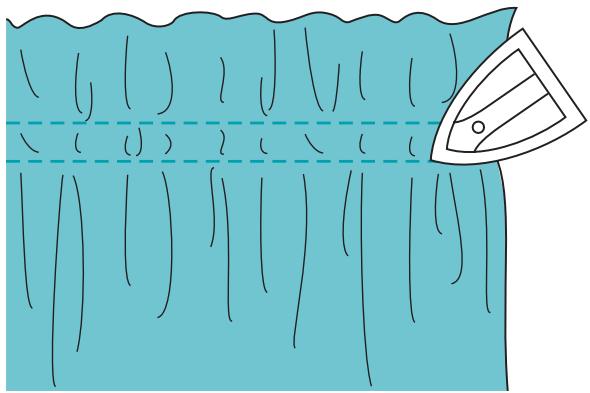

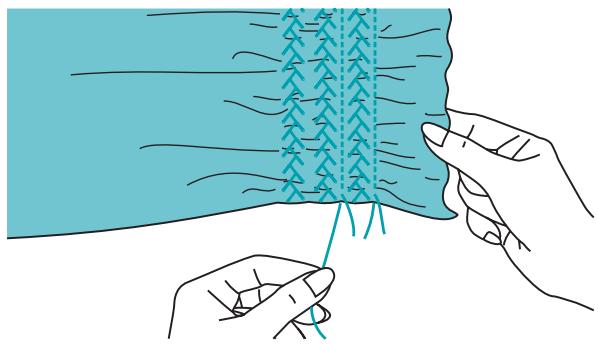

Fronçage

Remarque :

• Le pied ourleur ne doit être utilisé que pour piquer avec le point droit 01 et avec l'aiguille «3.5» positionnée au centre. Si I'on utilise d'autres motifs et d'autres positions de I'aiguille, Il est possible que I'aiguille se cogne contre le pied-de-biche et se brise.

• Retirer le support de pied-de-biche et introduire le pied ouleur

• Coudre une ou plusieurs rangiées de lignes de points droits

• Si I'on peut avoir un fronçage plus accentué, desserrer la tension du fil supérieur et la régler en dessous de «2» de telle sorte que le fil inférieur se trouve au verso du tissu.

• Tirer fortement sur les fils inférieurs jusqu'à obtenir le volume et / ou l'épaissér voulue en pris. Lier ensuite les fils.

• Repasser les pris pour les aplatir.

Remarques :

• On peut également coudre avec le pied universel puis froncer à la main. Pour ce faire, réduire la tension du fil en dessous de «2» puis froncer la matière en tirant sur le fil inférieur.

• Une fois le fronçage terminé, tourner la tension de fil pour la remettre dans la position normale «4».

47 Coudre

Plisser/friser

1. Avec le pied ouleur, coudre des lignes droites à des intervalles de 1 cm sur toute la surface à frisser (voir également les consignes pour le «fronçage» en page 46).
2. Nouver les fils ensemble sur un côté. Tirer sur les fils inférieurs et répartir régulièrement les pris. Fixer les fils sur l'autre côté.
3. Réduire la tension des fils et coudre éventuellesment avec le point de décor entre les lignes de points droits.
4. Retirer les fils des lignes de plissage.

Pique libre, broderie et monogrammes

Remarque :

• Le pied à reprimer/broder ne doit être utilisé que pour piquer avec le point droit 01 et avec l'aiguille «3.5» positionné au centre. Si l'on utilise d'autres motifs et d'autres positions de l'aiguille, Il est possible que l'aiguille se cogne contre le pied-de-biche et se brise.

Déplacez le levier d'abaissement des griffes d'entrainment sur « ★★★ » (b) afin d'abisser les griffes d'entrainment.

Retirez la barre du pied-de-biche et installez le pied de piqué libre/pied à reprimer sur la barre du pied-de-biche. Le levier (a) doit se trouver derrière la vis à aiguille (b).

Appuyez femandement sur le pied de piqué libre/pied à reprimer par derrière avec votre index et serrez la vis (c).

Piquez d'abord autour du bord du trou (pour empêcher l'effilochement) : en allant de gauche à droite, piquez sur le trou d'un mouvement constant et continu. Tournez le tissu d'un quart de tour et piquez sur les premiers points en déplacant l'ouvrage moins vite sur les trou pour séparer les fils et ne pas former de grands vides entre les fils.

Remarques :

• Le reprisage en piqué libre s'exécute sans les griffes d'entrainment. Il est enforcé. Le tissu est déplaced à l'aide des mains. C'est pourquoi il faut coordonner la vitesse de couture et le mouvement du tissu.
• Une fois le piqué libre terminé, relevez les griffes d'entrainment (pousser le commutateur en position «b»).

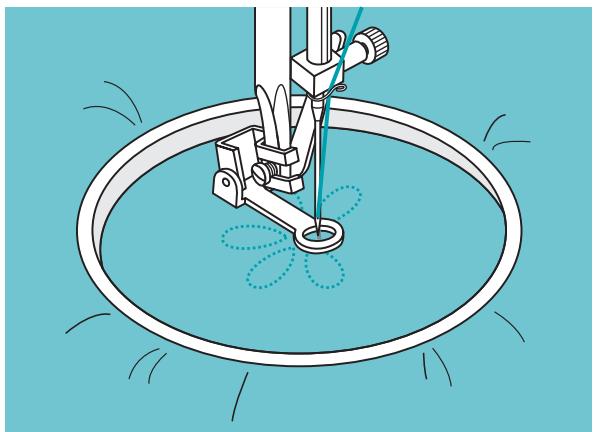

Broder

Sélectionnez le motif de point zigzag et réglez la largeur de point comme désiré.
Piquez le long de la forme du motif en déplaçant le cadre à broder (option).
Veillez à travailler à vitesse constante.

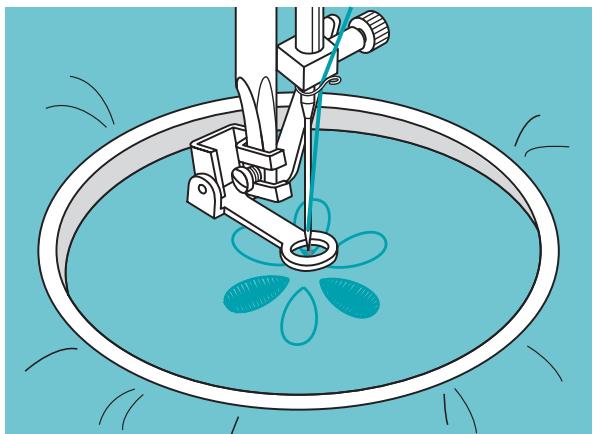

Remplissez le motif en allant du contour vers l'intérieur. Gardez les points à proximé les uns des autres.

Vous obtiendrez des points plus longs en déplaçant le cadre à broder plus rapidement et des points plus courts en déplaçant le cadre à broder plus lentement.

Empêchez les extrémites du fil de s'effilcher avec des points de renforcement que vous fixez en appuyant sur le bouton d'auto-verrouillage.

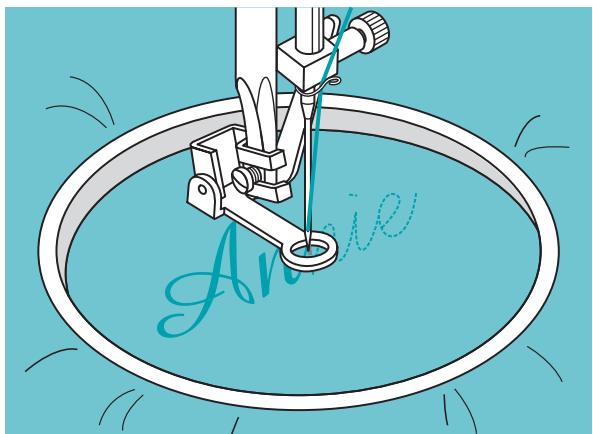

Monogrammes

Sélectionnez le motif de point zigzag et réglez la largeur de point comme désiré. Piquez les lettres à vitesse constante.

Une fois la dette terminée, empêchez les extrémités du fil de s'effilocher avec des points de renforcement que vous fixez (en appuyant sur le bouton d'auto-verrouillage).

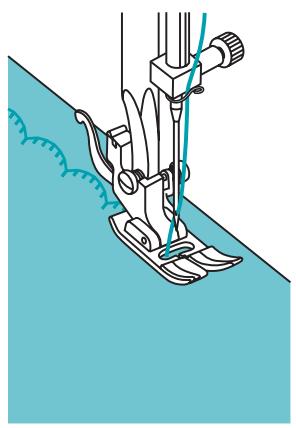

Terminer un feston

1. Coudre sur la ligne d'ourlet.
2. Coupe le tissu au plus pres de la ligne de couture.
   Faites attention à ne pas couper le fil à coudre.

51 Accessoires (à commander en option)

Aiguille double

Remarque :

• Lorsque l'on utilise une aiguille double avec point zigzag, la largeur de point doit se situer dans la gamme entre «1» et «3.0». La largeur maximale du point est de «3.5». Il ne faut pas régler une largeur plus grande avec l'aiguille double!

Lorsque l'on utilise des aiguilles doubles, il faut prendre le pied-de-biche «T» qu'elle que soit la méthode de couture employée.

1. Utiliser une aiguille double.
   (l'aiguille double ne fait pas partie du volume de la livraison. Il faut la commander en option)
2. Placer la deuxième broche porte-bobine (fait partie des accessoires) dans l'ouverture prévue à cet effet en haut sur la machine à coudre. Garnir la bobine de fil avec un deuxième fil.
3. Enfilier de la manière habituelle et simultanément (!) le fil supérieur et le deuxième fil;

Remarque :

• Lorsque l'on coud avec une aiguille double, les deux fils doivent avoir la même résistance. On peut utiliser une ou deux couleurs.

• Enfilier à la main (l'enfilage automatique ne fonctionne pas avec l'aiguille double) les deux fils dans les chas des aiguilles.

• Choisir un modele de point dans la gamme «01 - 16» ou «30 - 60». Choisisr une largeur de point de 1.0 à 3.0 maximum.

Remarques :

• Régler la largeur de point avant de commencer à coudre. Tourner lentement le volant à l'aide de la main afin de contrôrer si l'aiguille va bien dans le point de couture sans fröler ou même taper la plaque à aiguille ou le pied-de-biche.
  -Lorsque I'on coud avec une aiguille double, toujours proceder doucement afin d'obtenir un bel effet de couture.

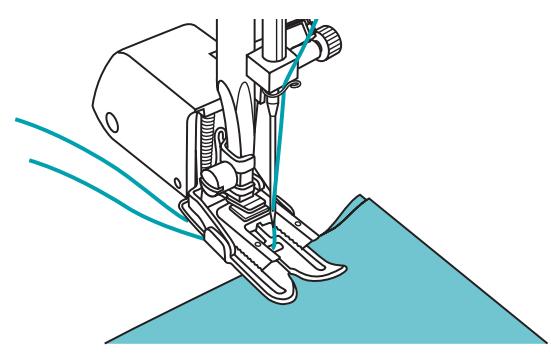

Pied accompagnateur pour l'ourlage

Le pied accompagnateur pour l'ourlage est un accessoire supplémentaire qui doit être commandé en option. Il n'est pas livré avec la machine à coudre.

Nous recommendons de coudre d'abord sans le pied accompagnateur pour l'ourlage.

Avec les pieds-de-biches usuels, le tissu est facile à guider et on a une meilleure vue sur la zone de couture. Cette machine à coudre offre une excellente qualité de point pour de nombreux tissus, allant des chiffons doux jusqu'àux tissus en jean à plusieurs couches.

Le pied accompagnateur pour l'ourlage permet d'harmoniser le déplacement des couches supérieure et inférieure du tissu ; il permet de coudre ensemble et avec précision des carreaux, des rubans et des modèles. Il sert aussi à réguler le transport des tissus lourds.

1. Soulever le releveur du pied de biche pour lever les tiges du pied-de-biche

2. Retirer les vis de la tige du pied-de-biche (tournier dans le sens inverse des aiguilles d'une montre) et òter le support du pied-de-biche.

3. Fixer le pied'accompagnateur pour ourlage en procédant de la manière suivante :

4. Le bras (a) se trouve sur la vis de fixation d'aiguille et sur la barre à aiguilles (b)
   -Fixer la fixation de gauche sur la tige du pied-de-biche
5. Abaisser la tige du pied-de-biche
6. Visser de nouveau la vis sur la tige du pied-de-biche (dans le sens des aiguilles d'une montre)
7. Vérifier que les deux vis (de la barre à aiguilles et de la tige du pied-de-biche) sont de nouveau solidement fixées
8. Tirer le fil inférieur rapportent et le placer de même que le fil supérieur sous le pied accompagnateur pour ourlage.

Nettoyer les griffes

Remarque :

• Pour éviter des accidents dus à une mise en marche involontaire de la machine, avant d'insérer ou de-retirer la canette, mettez la machine à coudre hors tension. (placer l'interrupteur principal sur «O»).

Des restes de fil et de tissu dans les griffes peuvent entrainer un dysfonctionnement de la machine à coudre. Contrôler régulierement cette zone et en cas de besoin, nettoyer les griffes.

1. Oter le couvercle des griffes etzheimer la capsule.

2. Nettoyer la fixation des griffes avec un pinceau et huiér évientuelles.

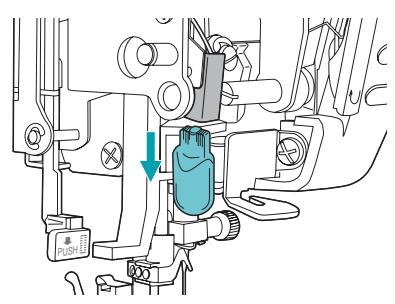

Navette et griffes d'entrainment

1. Retirer l'aiguille, le pied-de-biche et le support de pied-de-biche. Retirer le couvercle des griffes et-retirer la capsule. Oter les vis de la plaque aiguille et retirer la plaque aiguille.
2. Soulever la capsule et la retarder
3. Avec un pinceau, nettoyer la navette, les griffes d'entrainment et la capsule. Pour ce faire, utiliser un chiffon doux et sec.
4. Replacer la capsule dans la navette de telle manière que la pointe des griffes (a) se trouve sur l'arrêtoir (b) comme illustré.

Nettoyer l'écran à cristaux liquides

Remarque :

• Avant de nettoyer l'écran à cristaux liquides et la surface de la machine à coudre,mettre toujours d'abord l'appareil hors tension et retarder la prise secteur afin d'éviter tout accident ou décharge électrique.

Nettoyez avec soit le panneau avant avec un chiffon sec et doux.

N'utilise aucun détergent / lessive ou solvant.

Nettoyer de la surface de la machine à coudre

Si la surface de la machine a coudre est sale, laisser tremper un chiffon dans de l'eau avec un détergent doux, bien l'essorer puis essuyer la surface.

Après avoir nettoyé ainsi nettoyé la surface, l'essuyer avec un chiffon sec.

Changer l'ampoule

Remarque :

• Metre la machine hors tension et attendre que la lampe (12V 5W) ait refroidie avant de la toucher.
• Dévisser le couvercle en plastique (a). Dévisser la vis (b) puis retirer le couvercle (c).
• Retirer l'ampoule par en dessous (attention : après fonctionnement, celle-ci est brûlante!). Utiliser une nouvelle ampoule du même type (12V 5W). Replacer le couvercle et revisisser la vis.

Si vous n'arrivez pas à résoudre la panne à l'aide du tableau suivant, veuillez-vous adresser au service après-vente en faisant le numéro suivant : [phone]

Important: En cas de panne, d'appareil défectieux ou si après une chute, l'on pense que celui-ci est défectieux,sterolimmediatement la prise de secteur.

Panne	Cause possible	Conduite à tenir	Page
Le fil supérieur casse	- Le fil est mal enfilé	- Enfiler à nouveau le fil	12, 13
	- La tension du fil est trop forte	- Diminuer la tension du fil (régrer sur un plus petit chiffre)	15
	- Le fil est trop épais	- Prendre une aiguille plus épaisse	18
	- L'aiguille n'est pas montée correctement	- Remonter l'aiguille (côté plat vers l'arrière)	10
	- Le fil s'est,enrouléautour du support de bobine	- Retirrer la bobine et dérouler le fil	13
	- L'aiguille est endommagée	- Changer l'aiguille	10
Le fil inférieur casse	- La capsule est mal insérée	- Retirrer la capsule, l'insérer à nouveau et tirer sur le fil. Le fil doit se débobiner facilement et sans problème	12
	- La capsule est mal embobinée	- Contrôler la bobine et la capsule	12
	- La tension du fil inférieur est trop élevée	- Relâcher la tension du fil inférieur tel que décrit	15
Points faux	- L'aiguille n'est pas montée correctement	- Monter à nouveau l'aiguille (côté plat vers l'arrière)	10
	- L'aiguille est endommagée	- Monter une nouvelle aiguille	10
	- La taille de l'aiguille est fausse	- Choisir la bonne aiguille	18
	- Le pied-de-biche n'est pas inséré correctement	- Insérer correctement le pied-de-biche	10
	- L'aiguille est mal enfilée	- Enfiler à nouveau l'aiguille	12, 13
	- La pression d'application du pied-de-biche est trop faible	- Augmenter la pression d'application	18
Rupture de l'aiguille	- L'aiguille est endommagée	- Changer l'aiguille	10
	- L'aiguille n'est pas montée correctement	- Remonter l'aiguille (côté plat vers l'arrière)	10
	- La taille de l'aiguille n'est pas adaptée au tissu	- Choisir une taille d'aiguille appropriée	18
	- Le pied-de-biche utilisé n'est pas bon	- Choisir le bon pied-de-biche (voir les exemples de couture en page 28)	28 ff
	- La vis de fixation de l'aiguille est lâche	- Insérer à nouveau l'aiguille et bien serrer la vis	10
	- Le pied-de-biche utilisé n'est pas approprié	- Choisir le pied-de-biche conseilé (voir les exemples de couture en page 28)	6, 19, 28 ff
	- La tension du fil supérieur est trop élevée	- Diminuer la tension du fil	15
	- La largeur de point est réglée trop haut	- Régler la largeur de point comme recommendé (voir les exemples de couture en page 28)	28 ff
	- Le tissu est tiré pendant la couture	- Pendant la couture, il ne faut pas tirer sur le tissu mais simplement le guider
	- Le pied-de-biche n'a pas été abaissé pendant la couture de tissus épais, tels que les jeans, etc.	- Abaisser le pied-de-biche	27
Points lâches	- Le fil n'est pas enfilé correctement	- Contrôler le chemin suivi par le fil	12, 13
	- La capsule est mal enfilée	- Enfiler de nouveau la capsule (comme illustré)	12
	- La combinaison fil / tissu / fil est faisse	- Adapter la combinaison	18
	- La tension du fil est trop fausse	- Corriger la tension du fil	15
Las punitadas encogen	- Le bon pied-de-biche n'est pas utilisé	- Choisir le bon pied-de-biche	6, 19, 28 ff
	- La tension du fil est trop fausse	- Corriger la tension du fil	15

Continuation ...

Panne	Cause possible	Conduite à tenir	Page
Erreur de fil / Formation de plis	- Le bon pied-de-biche n'est pas utilisé	- Choisisr le bon pied-de-biche	6, 9, 28 ff
	- La tension du fil est trop élevé	- Diminuer la tension du fil	15
	- L'aiguille est trop épaisse pour le tissu	- Choisisr laonne taillè d'iguille	18
	- La longueur de point est trop longue pour le tissu	- Régler à nouveau la longueur de point	22
	- La pression d'application du pied-de-biche est trop faible	- Augmenter la pression d'application	18
La machine est bloquée	- Fil coincide dans la barre à aiguilles	- Défiler le fil supérieur et le retirer et la bobine de fil inférieure. Tourner alors le volant à main en arrêté et en avant. Oter les restes de fil. Si le moteur était bloqué pendant plusieurs secondes le circuit de protection a peut-être été activé. Arrêter la machine et la rallumer au bout de quelques secondes	12, 13
	- Transport stoppé par des peluches	- Eliminer les peluches de la zone de transport et des griffes	53
La machine est bruyante	- Présence de poussière ou d'huile dans la zone des griffes ou près de la tige d'iguille	- Nettoyer les griffes	53
	- Mauvaise qualité de l'huile ou huile inappropriée	- N'utiliser que de l'huile pour machines à coudre de qualité	53
	- L'aiguille est endommagée	- Changer l'aiguille	10
	- Léger ronronnement du moteur	- Normal
	- Fil coincide dans la tige de l'aiguille	- Défiler le fil supérieur et retirer la bobine inférieure. Tourner alors le volant en avant et en arrêté. Eliminer les restes de fil. Si le moteur était bloqué pendant plusieurs secondes le circuit de protection a peut-être été activé. Arrêter la machine et la rallumer au bout de quelques secondes	12, 13
	- Transport stoppé par des peluches	- Eliminer les peluches de la zone de transport et des griffes	53
Les points et le transport sont irréguliers	- La qualité de fil est trop mauvaise	- Choisisr une meilleure qualité de fil	18
	- La capsule est mal enfilée	- Retirer la capsule avec la bobine et les insérer correctement	12
	- Le tissu est tiré pendant la couture	- Pendant la couture, il ne faut pas tirer sur le tissu mais simplement le guider
	- La tension du fil supérieur est trop élevé	- Diminuer la tension du fil	15
	- La combinaison fil / tissu / fil est fausse	- Adapter la combinaison	18
La machine ne démarre pas	- La machine n'est pas sous tension	-(placer l'interrupteur principal sur «I» = Marche)	7
	- Tige du bobineur de canette dans la position "Bobiner"	- Faire pivoter la tige du bobineur de canette dans la position "coudre"	11
	- Le pied-de-biche n'est pas abaissé	- Abaisser le pied-de-biche	17
	- La machine n'est pas sous tension	- Brancher la fiche de secteur au réseau électrique	7

– Déposer les appareils hors d'usage à un point de vente pour élimination gratuite et spécialisée
- Les apparêls représentant un défaut dangereux doivent être mis hors d'usage immédiatement ; il faut s'assurer qu'ils ne peuvent plus être utilisés.
- Ne pas jeter les apparciels avec les ordures menagères (protection de l'environnement !)

Données techniques

Tension nominale		230 Volt / 50 Hz
Puisance nominale	- Machine	230 Volt, 65 Watt
	- Eclairage	12 Volt, 5 Watt
	- Complet	230 Volt, 70 Watt
Dimensions	- Poignée repliee	Environ 400 x 310 x 175 mm (I x H x P)
Longueur de câble	- Câble d'alimentation secteur	Environ 1,8 m
	- Câble de pédale de commande	Environ 1,5 m
Poids	- Machine	Environ 7,6 kg
Matériel		Aluminium / matière plastique
Éléments de service	- Câble secteur marche/arrêt	Présent
	- Pédale de commande pour la vitesse de couture	Présent
Indicateurs	- Annonce de point	Présent
	- Eclairage	Présent
Système de crochet		Poignée horizontal
Système d'aiguille		130/705H
Antiparasitage radio		Selon directive UE
Contrôle TÜV		Oui
Garantie de produits		3 ans

Fabricant:

Crown Technics GmbH

Sontheimerstrasse 59

DE-74074 Heilbronn

Tel. [phone] 55
