HUGHES & KETTNER Z-BOARD - Pédalier HUGHES & KETTNER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédalier de contrôle pour amplis Hughes & Kettner
Marque	HUGHES & KETTNER
Modèle	Z-BOARD
Connectivité	Connecteur 9 broches vers ampli compatible
Alimentation	Alimenté par l'ampli via le câble de liaison
Pédales	Pédale Volume, pédale Wah-Wah (avec assignation de paramètres)
Modes de fonctionnement	Mode Preset (sélection de préréglages) et Mode 2 (contrôle d'effets)
Sélection de preset	5 touches (1/6 à 5/10) + touches Bank Up/Down pour parcourir les banques
Contrôle d'effets	Touches PRE FX, MOD FX, DELAY, REVERB pour activer/désactiver les effets
Tap Tempo	Touche dédiée avec DEL clignotante pour régler le tempo du delay
Accordeur intégré	Fonction Tuner : affichage de la note et DEL de justesse
Assignation de la pédale Wah	Touche PEDAL ASSIGN en Mode 2 pour affecter paramètres (Gain, Bass, etc.) à la pédale
Afficheur	Afficheur numérique pour le numéro de preset ou la note détectée
DEL de statut	DEL rouges pour indiquer le preset actif, l'effet activé, le mode, etc.
Compatibilité	Amplis Hughes & Kettner avec prise 9 broches (ex: zenTera, etc.)
Construction	Châssis robuste adapté à une utilisation scénique intensive
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Brancher/débrancher l'ampli hors tension ; appuyer à fond sur la pédale Volume avant mise sous tension
Pièces détachées	Aucune pièce remplaçable par l'utilisateur ; contacter le SAV pour réparation

FOIRE AUX QUESTIONS - HUGHES & KETTNER Z-BOARD HUGHES & KETTNER

Comment connecter la Z-BOARD à mon ampli Hughes & Kettner ?

Éteignez l'ampli, branchez le connecteur 9 broches sur la prise correspondante de l'ampli, puis allumez l'ampli. Assurez-vous que la pédale Volume soit enfoncée à fond avant la mise sous tension.

Comment basculer entre le mode Preset et le mode Effets ?

Appuyez sur la touche MODE 2 pour alterner entre les deux modes. La DEL rouge s'allume lorsque le mode Effets (Mode 2) est activé.

Comment utiliser le Tap Tempo ?

Appuyez plusieurs fois sur la touche TAP TEMPO au rythme souhaité. La DEL rouge clignote à la vitesse définie. Cette fonction nécessite qu'un effet Delay soit activé.

Comment accorder ma guitare avec la Z-BOARD ?

Maintenez la touche TAP TEMPO enfoncée quelques secondes pour activer l'accordeur. Jouez une corde : l'afficheur indique la note et les DEL au-dessus des touches 1/6 à 5/10 montrent la justesse. La DEL centrale (3/8) seule allumée signifie que la note est juste.

Que fait la touche PEDAL ASSIGN en Mode 2 ?

En Mode 2, appuyez sur PEDAL ASSIGN (DEL rouge allumée) pour affecter des paramètres de l'ampli (Gain, Bass, etc.) à la pédale Wah-Wah. Tournez le bouton correspondant sur l'ampli pour ajuster, puis appuyez à nouveau pour mémoriser.

Comment sélectionner un preset dans une banque ?

Utilisez les touches BANK UP et BANK DOWN pour choisir une banque (groupe de 5 présets), puis appuyez sur l'une des touches 1/6 à 5/10 pour sélectionner le preset désiré.

Puis-je activer/désactiver des effets individuels ?

Oui, en Mode 2, les touches PRE FX, MOD FX, DELAY et REVERB permettent d'activer ou désactiver chaque effet. Les DEL rouges correspondantes indiquent l'état.

La Z-BOARD fonctionne-t-elle avec tous les amplis Hughes & Kettner ?

Elle est compatible avec les amplis numériques Hughes & Kettner dotés d'une prise 9 broches. Toutefois, certaines fonctions peuvent varier selon le modèle et la version du logiciel. Consultez le manuel de votre ampli.

Que faire si la pédale Wah-Wah ne fonctionne pas ?

Vérifiez que la DEL WAH WAH ON est allumée (enfoncer la pédale à fond). Si l'assignation est active en Mode 2, assurez-vous que l'effet Wah est désactivé (DEL éteinte) pour utiliser l'assignation. Consultez aussi le manuel de l'ampli.

Comment nettoyer la Z-BOARD ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Évitez tout contact avec des liquides.

MODE D'EMPLOI HUGHES & KETTNER Z-BOARD HUGHES & KETTNER

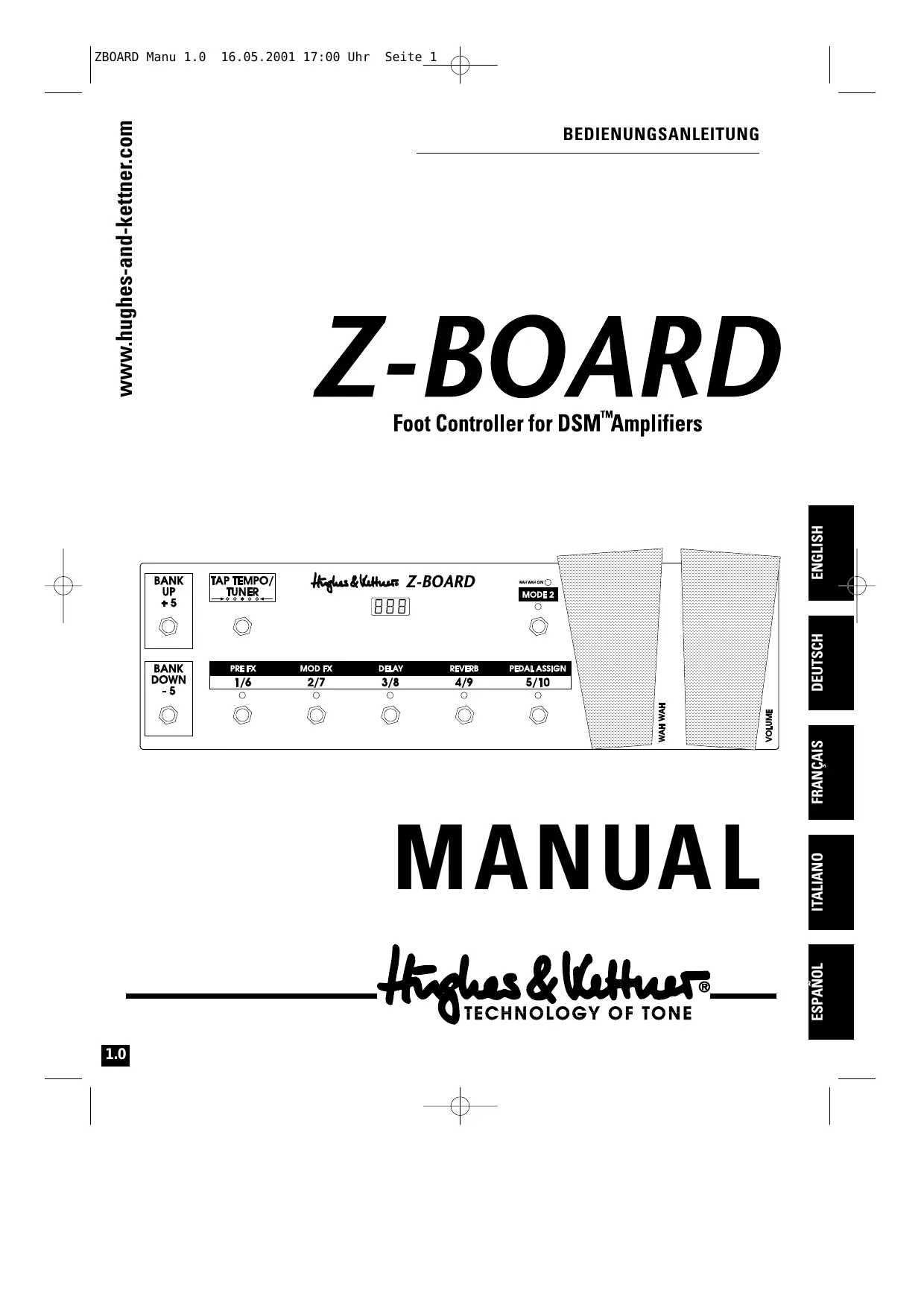

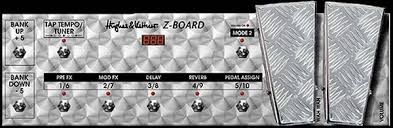

La carte Z vous permet de contrôler les fonctions de votre ampli numérique Hughes & Kettner, qui sont essentielles pour une utilisation en live.

Outre une pédale Volume et une pédale oua-oua, elle contient une section de touches qui s'articule autour de deux modes différents : en mode Preset, vous pouvez appeler les préréglages programmes sur votre ampli, alors que le MODE 2 vous permet d'activer et désactiver différents effets.

Grâce au Tap Tempo, vous introduisez ou modifiez le Delay au pied, tandis que la fonction Tuner met à votre disposition un appareil vocal numérique.

La carte Z se désigne par sa solidité extrême, idéale pour de longues périodes d'utilisation sur scène. Il est clair que sa présentation soignée ne pouvait que s'inscrire dans la longue tradition Hughes & Kettner!

Sommaire

1. MISE EN FONCTION
2. COMMANDE 2.1 GENERALITES 2.2 LES 2 MODES 2.3 COMMANDES

1. Mise en fonction

Votre ampli doit être hors tension. Branchez le connecteur à 9 contacts sur la prise correspondante de votre ampli. Veillez à appuyer à fond sur la pédale VOLUME : vous vous épargnerez ainsi un "dépistage de pannes" inutile. Mettez seulement ensuite votre ampli sous tension.

2.1 GENERALITES

L'éventail de fonctionnalités de la carte Z dépend du type de modèle et de la version du logiciel de votre ampli Hughes & Kettner. En d'autres termes, toutes les fonctions décrites ici ne sont pas supportées par tous les modèles ou versions. Consultez donc aussi le mode d'emploi de votre amplificateur.

2.2 Les 2 MODES

La carte Z s'appuie sur deux modes différents : le MODE PRESET et le MODE 2 (mode Effets). La touche MODE 2 sert à passer d'un mode à l'autre.

Le mode PRESET permet d'appeler les prééglages programmés sur l'ampli. Avec BANK UP/DOWN, vous pouvez passer en revue plusieurs banques de sons (=groupes de 5 prééglages). Les touches 1/6 à 5/10 servent à appeler les prééglages de la banque activée.

Le MODE 2 permet d'activer ou de désactiver des effets. La touche PEDAL ASSIGNAFFECTE DIFFÉRÉS réglages de votre ampli à la pédale oua-oua. Ceux-ci peuvent donc être contrôliés en temps réel.

En outre, dans ce mode, la touche BANK UP/DOWN fonctionne en tant que touche PRESET UP/DOWN et permet donc de passer en revue des préréglages individuels.

2.3 Commandes

La pédale VOLUME règle le volume Master (et, selon le modèle d'ampli, le volume du canal en avant du rack d'effets).

Veuillez consulter le mode d'emploi de votre ampli.

La pédale OUA-OUA peut prendre en charge deux fonctions :

1) Piloter l'effet oua-oua. Enforcez la pédale à fond. L'effet oua-oua est activé dès que la DEL "WAH WAH ON" s'allume. 2) Prendre en charge différents paramètres de votre ampli, tels que Gain, Bass, Mid, Treble, ainsi que des paramètres d'effet en MODE 2 (voir aussi la rubrique PEDAL ASSIGN).

DEL "WAH WAH on

S'allume pour indiquer que l'effet oua-oua est activé.

Passé à la banque desons suivante (= groupe de 5 prêrglages) en mode Preset ou au préRéglage suivant en MODE 2.

Revient à la banque de sons précédente en mode Preset ou au préréglage précédent en MODE 2.

Remarque : soit la carte de scène sélectionne directement un préréglage de la banque active lors de la commutation entre les banques de sons, soit ce préréglage doit encore être activé individuellement via la touche 1/5,..., 5/10 correspondante.

Veuillez consulter le mode d'emploi de votre ampli.

Ces touches remplissent deux fonctions :

En mode Preset, les touches 1/6 - 5/10 seront à sélectionner un prééglage ou à commuter entre les prééglages de la banque activée. Les DEL rouges indiquent toujours le prééglage sélectionné.

En MODE 2, les touches PRE FX, MOD FX, DELAY, REVERB activent ou désactivent des effets, les DEL rouges indiquant dans chaque cas l'effet sélectionné.

Remarque : pour la nature et l'étendue des effets, veuillez consulter le mode d'emploi de votre amplificateur.

La touche PEDAL ASSIGN assume une fonction particulière en MODE 2. Si elle est activée (DEL rouge allumée), elle permet d'affecter à la pédale oua-oua des paramètres de l'ampli, tels Gain, Bass, Mid, Treble, etc., ou des paramètres d'effets comme Delay, Chorus Rate, Reverb Volume, etc. Pour affecter les paramètres, tournez légèrement le bouton correspondant sur l'ampli. Pour les mémoriser, appuyez une nouvelle fois sur la touche PEDAL ASSIGN.

Remarque 1: l'effet oua-oua doit être désactivé (DEL "WAH WAH ON" éteinte).

Remarque 2: seul le Hughes & Kettner zenTera supporte l'affection de presque tous les paramètres d'ampli et d'effets. Pour les autres modèles, veuillez consulter le mode d'emploi de l'appareil concerné.

Mode 2

Permet de commuter entre le mode Preset et le MODE 2 (mode Effets). La DEL rouge s'allume quand le MODE 2 est activé.

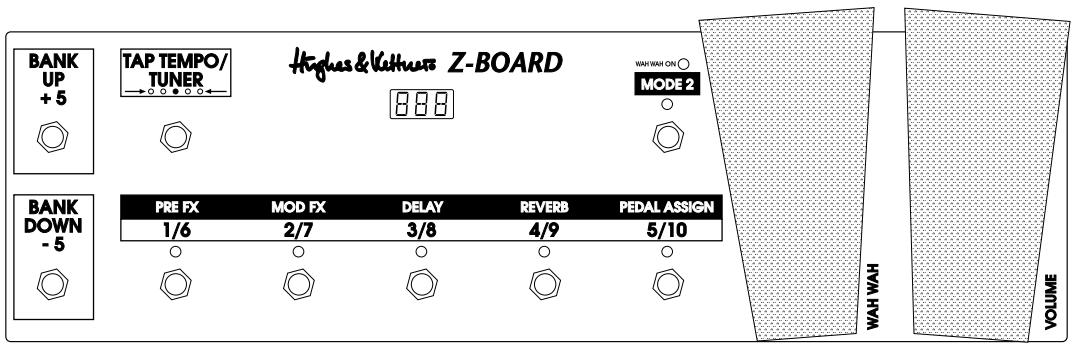

Afficheur

Indique le préréglage déjà sélectionné ou, si la fonction Tuner (accordeur) est activée, la note produite par la corde touchée. Lors de l'accord, les indications qui apparaissent correspondent au tableau suivant.

Notation internationale	Notation française	Affichage
C	Do	C
D flat	Ré bémol	Db
D	Ré	D
E flat	Mi bémol	Eb
E	Mi	E
F	Fa	F
G flat	Sol bémol	Gb
G	Sol	G
A flat	La bémol	Ab
A	La	A
B flat	Si bémol	Bb
B	Si	B

Touché de réglage du Delay. Introduisez du pied le Delay souhaité. La DEL rouge clignote à la vitesse correspondante.

Remarque : Cette fonction n'est bien évidemment opérationnelle que si vous avez activé un effet Delay.

Pour activer la fonction TUNER, maintenez la touche enfoncée un peu plus longtemps. La note produite par la corde touche apparait dans l'afficheur. La justesse est indiquée par les DEL situées au-dessus des touches 1/6 - 5/10. Si la DEL rouge au-dessus de 3/8 est la seule à s'allumer, la note est juste.

Foot Controller for DSM™ Amplifiers
