MODE D'EMPLOI TKB 140 WP MIELE

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Pour ce faire, veuillez remettre cet emballage à votre revendeur.

Votre ancien appareil

Les appareils électriques et électroniques usagés contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement. Veuillez donc respecter les consignes de sécurité en vigueur.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement dédié à l'élimination de ce type d'appareil.

En essorant à 1600 tr/min au lieu de 1000 tr/min par exemple, vous économisez environ 20% en énergie mais gagnez aussi en temps de séchage – utilisant la capacité de charge maximale du programme de séchage. Vous optimisez ainsi la consommation d'énergie / quantité de linge – maintenant une température peu élevée dans la pièce. Si d'autres appareils générateurs de chaleur se trouvent dans la pièce, aérez la pièce ou éteignez-les – nettoyant les filtres à peluches placés dans l'ouverture du chargement après chaque séchage

Table des matières

Votre contribution à la protection de l'environnement 2 Consignes de sécurité et mises en garde 6 Utilisation 17 Bandeau de commande 17 Ecran 18 Première mise en service 19 1. Conseils d'entretien de votre linge A respecter dès le lavage Préparer les textiles pour le sèche-linge Symboles d'entretien Protection des textiles au sèche-linge

Sélectionner des options / un départ différé Démarrer le programme

23 Vider le réservoir à eau de condensation Filtres à peluches Retirer les peluches visibles Nettoyage complet des filtres à peluches et de la zone d'aération

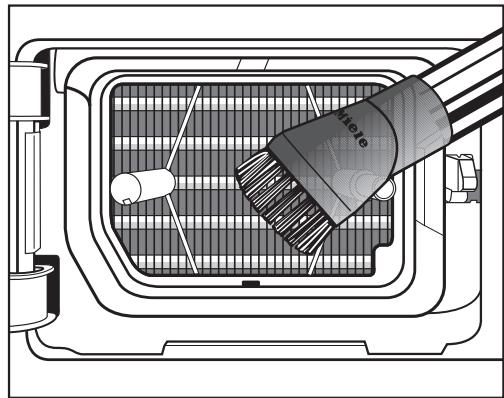

33 Trappe d'accès au filtre de socle Contrôle de l'échangeur thermique (condenseur) Remonter le filtre

36 En cas d'anomalie Que faire en cas d'anomalie Diodes de contrôle et conseils Séchage insatisfaisant Autres problèmes Grille en bas à droite

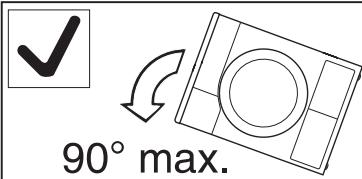

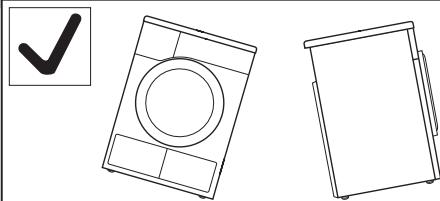

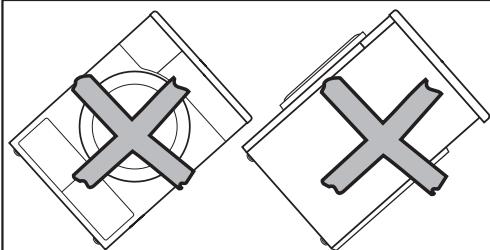

Transport du sèche-linge

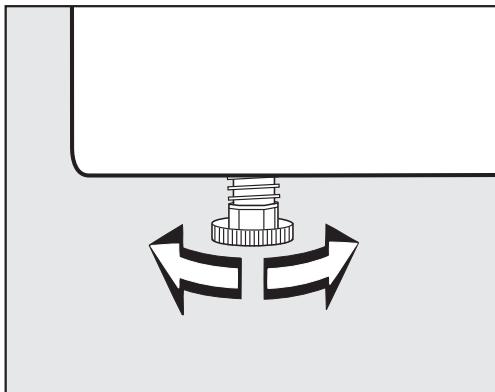

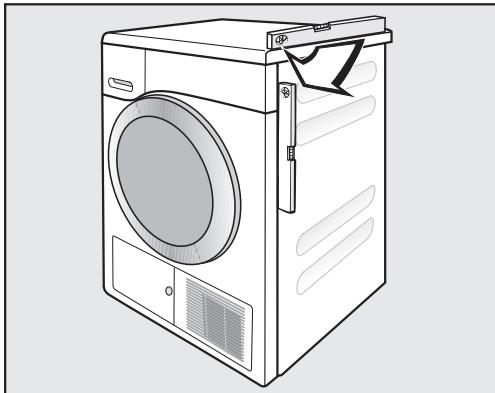

Installation Conseils d'installation Ventilation  Volume du signal sonore  Bip de validation  Code  Conductivité  Paliers de séchage intermédiaires Lisez le mode d'emploi avant d'utiliser votre sèche-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien du sèche-linge. Vous vous protégerez ainsi et éviterez d'endommager le sèche-linge. Conservez ce mode d'emploi et remettez-le en cas de cession de votre appareil.

Utilisation conforme

 Ce sèche-linge est destiné à être utilisé dans un cadre domestique ou dans des conditions proches de l'usage domestique.

 Ce sèche-linge ne doit pas être utilisé en extérieur.

 Le sèche-linge est réservé à un usage domestique. Il doit uniquement servir au séchage de textiles lavés à l'eau et dont l'étiquette d'entretien du fabricant autorise le passage au sèche-linge. Tout autre type d'utilisation est à proscrire. Miele n'est pas responsable des dommages causés par une utilisation incorrecte, non conforme aux consignes.

Consignes de sécurité et mises en garde

 Les personnes qui ne sont pas en mesure d'utiliser ce sèche-linge en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur inexpérience ou de leur ignorance ne doivent pas l'utiliser sans la surveillance ni sans les instructions d'une personne responsable.

Précautions à prendre avec les enfants

 Les enfants de moins de huit ans doivent être tenus à l'écart du sèche-linge à moins d'être constamment surveillés.

 Les enfants de huit ans et plus ne sont autorisés à utiliser le sèche-linge sans surveillance qu'après leur avoir expliqué comment l'utiliser sans danger. Il est nécessaire de s'assurer qu'ils ont compris les risques encourus en cas de mauvaise manipulation.

 Les enfants ne doivent pas nettoyer ou intervenir sur le sèchelinge sans être sous la surveillance d'un adulte.

 Ne laissez pas les enfants sans surveillance à proximité du sèchelinge. Ne les laissez pas jouer avec le sèche-linge.

Sécurité technique

 Vérifiez que le sèche-linge ne présente aucune détérioration visible avant de l'installer. N'installez et ne mettez jamais en service un appareil endommagé.

 Comparez impérativement les données de branchement (fusible, tension et fréquence) figurant sur la plaque signalétique avec celles du réseau électrique. En cas de doute, interrogez un électricien.

 Le fonctionnement fiable et sûr du sèche-linge est uniquement garanti lorsque ce dernier est raccordé au réseau électrique public.

 Pour des raisons de sécurité, n'utilisez pas de rallonge (risque d'incendie dû à la surchauffe).

 Si le câble d'alimentation électrique est endommagé, celui-ci doit impérativement être remplacé par un technicien agréé par Miele afin d'éviter tout risque à l'utilisateur.

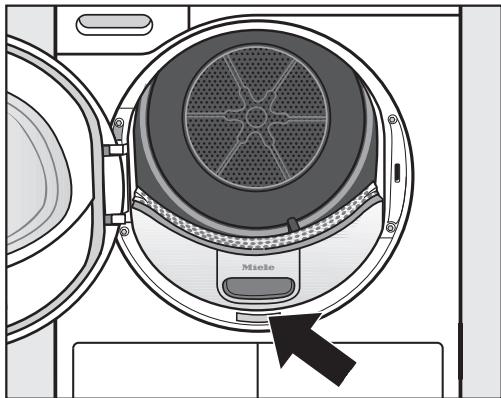

 Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur pour lesquels le fabricant décline toute responsabilité. Faites effectuer les réparations exclusivement par des techniciens agréés Miele, faute de quoi vous perdez le bénéfice de la garantie en cas de pannes ultérieures.

 Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

 En cas de panne ou en cas de nettoyage ou d'entretien, mettre le sèche-linge hors tension en :

– débranchant la fiche ou en – déclenchant le fusible

Consignes de sécurité et mises en garde

 Ce sèche-linge ne doit pas être utilisé sur des engins en mouvement.

 N'effectuez aucune modification sur le sèche-linge qui ne soit pas expressément autorisée par Miele.

 Explications sur la pompe à chaleur et sur le fluide frigorigène :

Ce sèche-linge fonctionne avec un fluide frigorigène condensé par un compresseur. Le fluide frigorigène condensé atteint une température supérieure en se liquéfiant et est ensuite dirigé en circuit fermé à travers l'échangeur thermique (condenseur), où l'échange de chaleur s'opère avec l'air de séchage. – Le léger bourdonnement pendant le séchage est normal, il est lié au fonctionnement de la pompe à chaleur. Le fonctionnement du sèche-linge n'est pas affecté. – Le fluide frigorigène n'est ni inflammable ni explosif. – Si le sèche-linge a été transporté correctement (voir chapitre "Montage et installation"), il n'est pas nécessaire de le faire reposer. Dans le cas contraire : respecter le temps de repos, sans quoi la pompe à chaleur risque d'être endommagée. – Ce sèche-linge contient des gaz à effet de serre fluorés. Fermeture hermétique. Désignation du fluide frigorigène : R134a Quantité de produit frigorigène : 0,57 kg Potentiel de réchauffement global de produit frigorigène : 1430 kg CO2 e Potentiel de réchauffement global de l'appareil : 815 kg CO2 e

 Aucune porte, porte coulissante ou porte avec les charnières du côté opposé ne doit se trouver dans la plage de pivotement de la porte du sèche-linge.

 Ce sèche-linge est équipé d'une ampoule spéciale en raison d'exigences particulières (par ex. en matière de température, d'humidité, de résistance chimique, de résistance aux frottements et de vibration). Cette ampoule spéciale convient uniquement à l'utilisation prévue. Elle ne convient pas à l'éclairage de pièce. Seul un professionnel agréé par Miele ou le service après-vente Miele doit se charger de l'échange.

 La capacité maximale de charge est de 7,0 kg (linge sec). Vous pouvez consulter les capacités de charge maximales des différents programmes au chapitre "Tableau des programmes".

 Risque d'incendie !

Ce sèche-linge ne doit pas être raccordé à une prise programmable (par exemple avec une minuterie ou une installation électrique avec coupure de délestage). Si le programme de séchage est interrompu avant la fin de la phase de refroidissement, le linge risque de prendre feu.

Consignes de sécurité et mises en garde

 Pour éviter tout incendie, les textiles suivants ne doivent pas être séchés en machine : – textiles non lavés. – textiles insuffisamment lavés ou qui présentent des tâches ou d'autres résidus (ex. : du linge avec des tâches d'huile, de graisse, de restes de produits cosmétiques). En cas de textiles insuffisamment nettoyés, le linge peut prendre feu et provoquer un incendie, même après la fin du séchage et en dehors du sèchelinge. – textiles maculés de produits nettoyants inflammables ou de restes d'acétone, d'alcool, d'essence, de pétrole, de kérosène, de produit anti-taches, de térébenthine, de cire ou de détachant pour cire ou de produits chimiques (ex. : sur les franges, les serpillères, les chiffons). – textiles imprégnés de gel, laque à cheveux, dissolvant ou autres résidus de même type. Nettoyez bien ce genre de linge très sale : utilisez suffisamment de lessive et sélectionnez une température élevée. Lavez plusieurs fois en cas de doute.

Consignes de sécurité et mises en garde

 Videz soigneusement les poches, contenant notamment des briquets, allumettes.

 Attention : n'arrêtez jamais le sèche-linge avant la fin du programme de séchage, sauf si vous sortez toutes les pièces immédiatement et que vous les étalez de manière à ce que la chaleur se dissipe.

 Les produits adoucissants ou de même type peuvent être utilisés si cela est spécifié sur l'emballage de l'adoucissant.

 Pour éviter tout incendie, les textiles ou produits suivants ne doivent en aucun cas être séchés en machine :

– si des produits chimiques industriels ont été utilisés pour le nettoyage (nettoyage à sec par exemple) – qui comportent de la mousse, du caoutchouc ou des matières similaires. Ce sont par exemple des produits en mousse de latex, les charlottes pour douche, les textiles imperméables, les articles et vêtements caoutchoutés, les oreillers remplis d'élastomère alvéolaire. – qui sont ouatinés et endommagés (blousons ou coussins). Si la doublure ou l'enveloppe est endommagée, le garnissage peut prendre feu.

Consignes de sécurité et mises en garde

 La phase de chauffage est suivie par une phase de refroidissement dans de nombreux programmes pour s'assurer que les vêtements restent à une température à laquelle ils ne s'abîmeront pas (ex. : pour éviter le risque que le linge prenne feu). Le programme n'est terminé qu'après le refroidissement. Enlevez toujours la totalité du linge juste après la fin du programme.

 Ne vous appuyez pas sur la porte et ne vous y adossez pas. Le sèche-linge risquerait de basculer.

 Fermez la porte après chaque séchage. Vous éviterez ainsi

– que les enfants grimpent dans le sèche-linge ou y cachent des objets. – que de petits animaux s'introduisent dans le sèche-linge.

 N'utilisez jamais votre sèche-linge si :

– les filtres à peluches ne sont pas dans le sèche-linge ou sont en mauvais état – le filtre de socle n'est pas dans le sèche-linge ou est en mauvais état Le cas échéant, les peluches s'éparpillent partout dans le sèchelinge, ce qui entraîne une anomalie de fonctionnement !

 Nettoyez les filtres à peluches après chaque séchage !

 Séchez toujours les filtres à peluches et le filtre de socle après les avoir nettoyés sous l'eau. Des filtres à peluches ou un filtre de socle mouillés risquent de provoquer une anomalie de fonctionnement pendant le séchage.

 N'installez pas votre sèche-linge dans une pièce exposée au gel.

Les températures autour de 0°C perturbent le fonctionnement de l'appareil. Si l'eau gèle dans la pompe et dans le tuyau de vidange cela peut entraîner des dégâts.

Consignes de sécurité et mises en garde

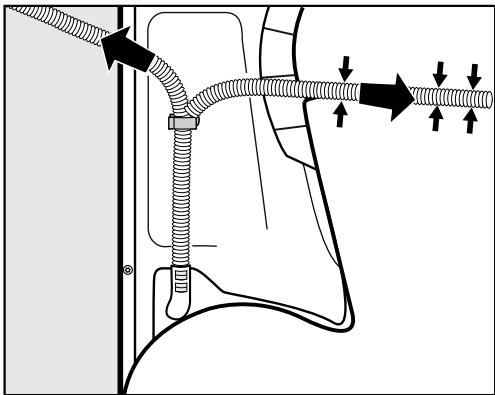

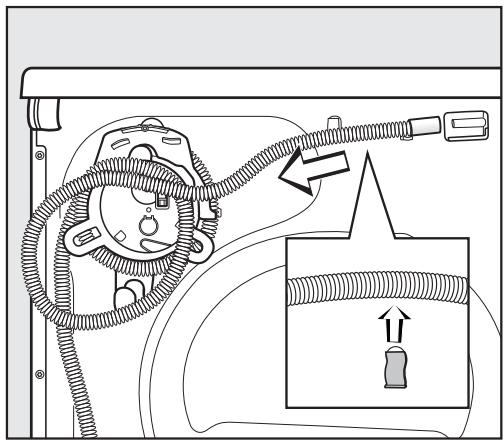

 Vous évacuez l'eau de condensation par le tuyau de vidange ? Bloquez le tuyau afin d'empêcher qu'il glisse, par exemple si vous évacuez l'eau dans un évier, faute de quoi le tuyau peut glisser et l'eau de condensation qui s'en échappe causer des dégâts.

 L'eau de condensation n'est pas potable.

Ne pas en boire ou en donner à un animal, car la consommation de l'eau de condensation est mauvaise pour la santé.

 Assurez-vous que le local du sèche-linge est toujours propre, sans poussière ni peluches.

Les particules de poussière présentes dans l'air de refroidissement pourraient à la longue encrasser l'échangeur thermique.

 Ne pas nettoyer le sèche-linge avec un jet d'eau.

Consignes de sécurité et mises en garde

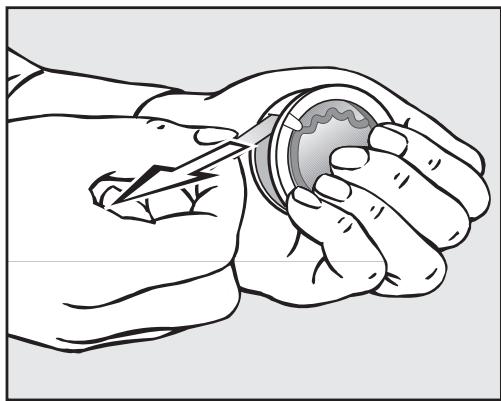

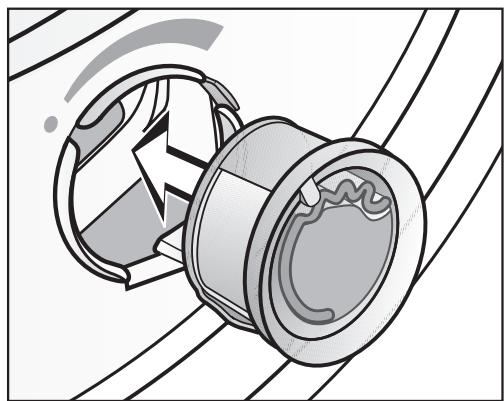

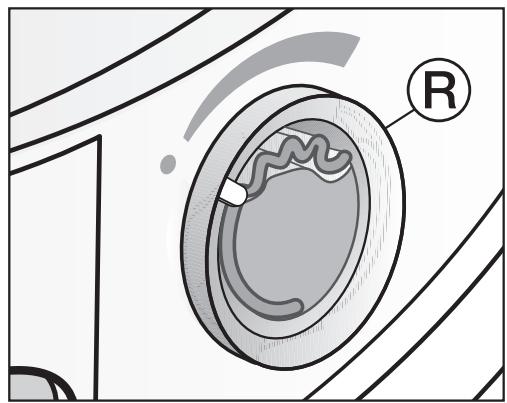

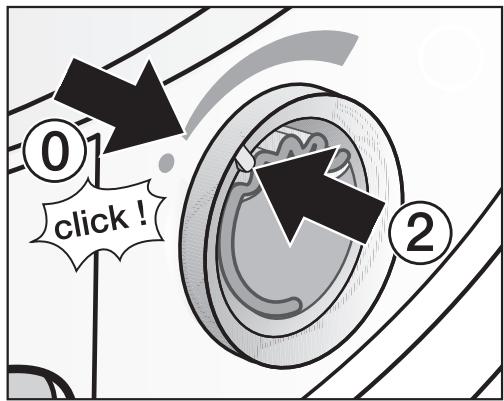

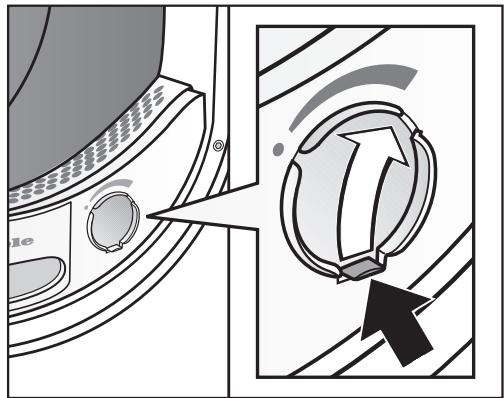

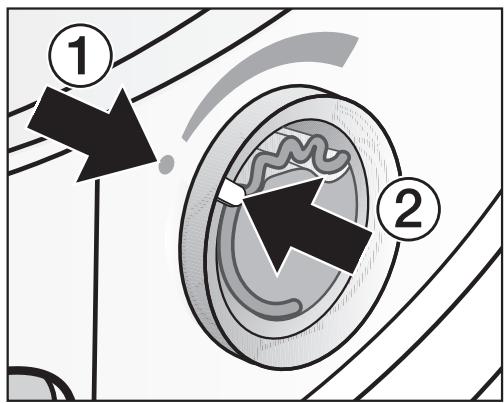

Conseils d'utilisation du flacon de parfum (en option)  Utilisez uniquement le flacon de parfum Miele.  Conservez toujours le flacon de parfum dans son emballage. Ne jetez pas l'emballage.

 Attention ! Maintenez le flacon de parfum bien droit, que le filtre à peluches ait été monté ou non. Ne laissez jamais le flacon de parfum en position horizontale et ne le renversez pas, le contenu du flacon risquant alors de s'échapper !

 Le cas échéant, essuyez immédiatement toutes les surfaces sur lesquelles s'est déversé le parfum avec un chiffon absorbant (sol, sèche-linge, filtre à peluches, etc.).

 Evitez tout contact avec le parfum ! Le cas échéant, lavez soigneusement la peau à l'eau savonneuse. Rincez les yeux à l'eau claire pendant au moins 15 minutes. En cas d'ingestion, rincez soigneusement la bouche à l'eau claire. En cas de contact oculaire ou d'ingestion, consultez aussitôt un médecin !

 Retirez immédiatement les vêtements qui auraient été en contact avec ce parfum. Lavez-les soigneusement.

 Afin de prévenir tout risque d'incendie ou de dommages sur votre sèche-linge, respectez toujours les consignes suivantes :

– n'ajoutez jamais de parfum dans le flacon. – n'utilisez jamais de flacon endommagé.

 Une fois vide, jetez le flacon avec vos déchets ménagers. Ne le réutilisez pas pour un autre usage.

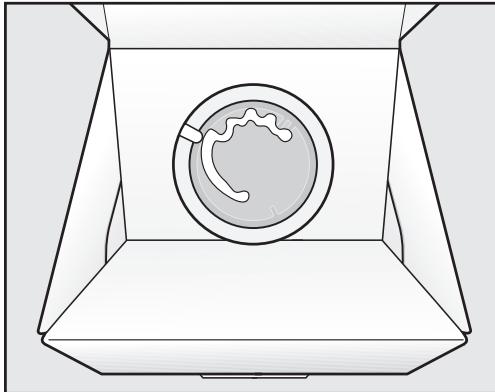

 Respectez les informations jointes au flacon de parfum.

Le montage d'autres pièces exclut le bénéfice de la garantie.

 Il est possible de réaliser une colonne lave-linge/sèche-linge en superposant un sèche-linge Miele à un lave-linge Miele. Pour ce faire, il est nécessaire d'utiliser un cadre de superposition, disponible comme accessoire en option. Il faut vérifier que le cadre de superposition convient aux modèles de sèche-linge et lave-linge Miele.

 Vérifiez que le socle Miele, accessoire disponible en option, convient à ce sèche-linge.

 Miele ne peut être tenu pour responsable des dégâts dus au non-respect des consignes de sécurité et des mises en garde.

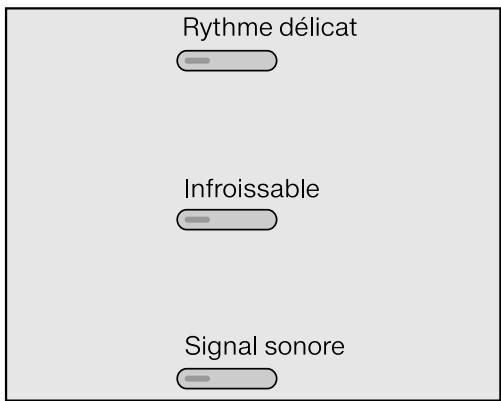

Pour compléter un programme avec différentes options

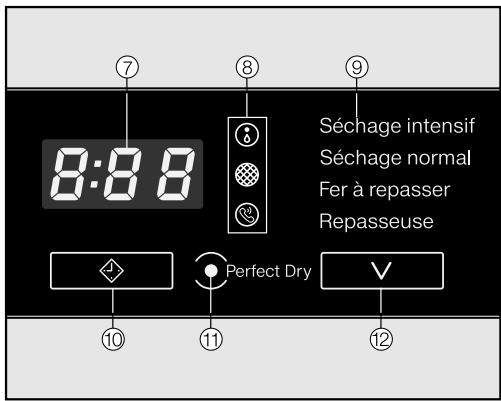

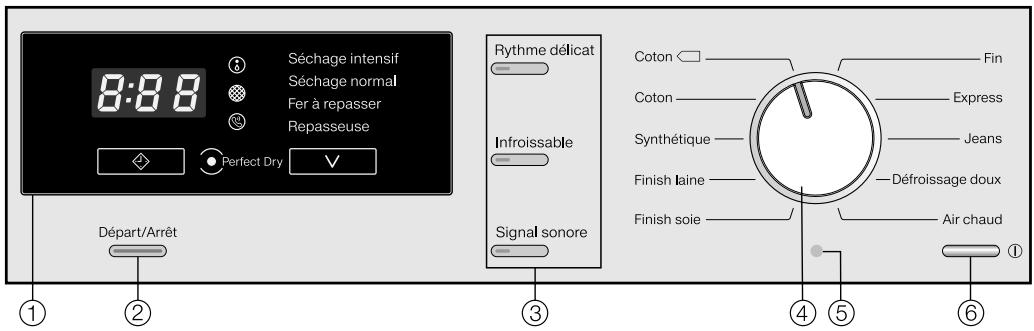

d Sélecteur de programme

Pour sélectionner un programme e Interface optique Réservée au service après-vente ! f Touche  Pour allumer / éteindre le sèchelinge. Afin d'économiser de l'énergie, le sèche-linge s'éteint automatiquement au bout de 15 minutes en fin de programme / phase de défroissage ou si aucune action n'a été effectuée entre-temps.

La durée des programmes respectifs (coton, synthétique, fin, express, jeans, défroissage doux) peut varier ou "sauter" grâce à une électronique intelligente toujours plus précise qui s'adapte à la quantité et au type de linge ainsi qu'à l'humidité résiduelle des tissus. h Diodes de contrôle Les diodes de contrôle ne s'affichent que si cela est nécessaire. ... . . . Vider le réservoir à eau de condensation / Contrôler le tuyau de vidange ... . . . Nettoyer le filtre de socle / les circuits d'air ... . . . Problème technique, contacter le service après-vente - retarder le démarrage du programme (Départ différé).  se met alors à clignoter et  reste allumé pendant toute la durée du programme. - régler la durée du programme Air chaud.  se met alors à clignoter. k Diode Perfect Dry Les programmes à palier de séchage sont équipés du système Perfect Dry qui détecte le taux d'humidité résiduelle du linge, permettant ainsi d'obtenir un séchage parfait. La diode Perfect Dry : - clignote une fois que le programme a démarré puis s'éteint dès que la durée du programme s'affiche - s'allume une fois votre palier de séchage atteint peu avant la fin du programme - reste éteinte pendant les programmes suivants : Finish laine, Finish soie, Air chaud. l Touche sensitive  Effleurez cette flèche pour sélectionner le palier de séchage souhaité qui s'allume aussitôt .

Première mise en service

Enlever le film de protection et les autocollants  Enlevez – le film de protection de la porte – tous les autocollants publicitaires (s'il y en a) de la façade et du couvercle.

 N'enlevez surtout pas les autocollants qui ne sont visibles que porte ouverte (par exemple la plaque signalétique) !

 Avant la première mise en service, vérifiez que l'installation et le raccordement du sèche-linge sont conformes. Respectez impérativement un temps de repos d'une heure avant de brancher le sèche-linge si le transport n'a pas été effectué dans les règles (voir "Montage et installation").

Première mise service en conformité avec les instructions du présent mode d'emploi

 Lisez les chapitres "1. Conseils d'entretien de votre linge" et "2. Comment charger votre sèche-linge".  Vous pouvez ensuite charger votre sèche-linge et sélectionner un programme comme décrit au chapitre "3. Sélectionner et lancer un programme".

1. Conseils d'entretien de votre linge

En cas d'erreur d'utilisation ou de mauvais manipulation, il y a risque d'incendie !

– Ne mettez pas de linge mal essoré dans le sèche-linge. Optez pour une vitesse d'essorage maximale. Plus la vitesse d'essorage est élevée, plus vous économiserez d'énergie et de temps de séchage.

– Triez vos textiles par matière, taille, symbole d'entretien ou palier de séchage.

– Quand vous séchez des textiles de couleur pour la première fois, lavezles séparément et ne les mettez pas à sécher avec du linge clair. Les textiles neufs sont susceptibles de déteindre sur les tissus clairs mais aussi sur les

éléments en plastique du sèche-linge. Des peluches de couleurs différentes risquent aussi de s'incruster. – Le linge amidonné va au sèche-linge mais doublez la dose d'amidon si vous voulez obtenir le même effet.

Préparer les textiles pour le sèche-linge

 Retirez du linge tout ce qui n'est pas textile (ex. : boule doseuse, briquet, etc.) ! Ces objets risquent de fondre ou d'exploser et d'abîmer votre sèchelinge et votre linge.

– Vérifiez que les ourlets et les coutures tiennent bien pour éviter que le rembourrage des tissus ne s'éparpille.

Risque d'incendie pendant le séchage ! – Aérez vos textiles. – Attachez ensemble les ceintures en tissu et les lanières. – Fermez bien : les housses de couettes et d'oreillers pour que les petites pièces de tissus ne se prennent pas dedans, les crochets et les œillères. – Retirez ou cousez les baleines de soutien-gorge qui tiennent mal. – Laissez les vestes et les longues fermetures éclair ouvertes pour que les textiles sèchent uniformément. – Plus la charge est importante, plus les textiles synthétiques risquent de se froisser. Cette règle se vérifie surtout avec les textiles fragiles comme les chemises ou les chemisiers. Le cas échéant, allégez la charge.

1. Conseils d'entretien de votre linge

Symboles d'entretien Séchage Lisez le chapitre "Tableau des programmes". Vous y trouverez tous les programmes et charges de programmes.

– Selon leur qualité, le rembourrage des tissus garnis de duvet a parfois tendance à rétrécir. Optez toujours pour le programme Défroissage doux.

– Ne séchez les tissus en pur lin que si l'étiquette d'entretien vous y autorise, faute de quoi le tissu risque de devenir rêche. Optez toujours pour le programme Défroissage doux. – Les textiles en laine pure ou mélangée ont tendance à se feutrer et à rétrécir. Optez toujours pour le programme Finish laine. – Selon leur qualité, les tissus en maille (tee-shirts, sous-vêtements...) ont tendance à rétrécir au premier lavage. Evitez les séchages trop intensifs qui risqueraient d'amplifier ce phénomène. Achetez plutôt des vêtements d'une ou deux tailles au-dessus. – Quand vous faites sécher des textiles qui craignent la chaleur et se froissent facilement, réduisez la charge et sélectionnez l'option Rythme délicat.

– Pour adapter au mieux la consommation d'énergie à la charge totale, respectez la charge maximale indiquée pour chaque programme.

– Dès que le sèche-linge vous y invite, sélectionnez un palier de séchage, par exemple : Séchage normal si vous pliez et rangez votre linge dès qu'il est sec ou Repasseuse si vous continuez à vous en occuper, par exemple si vous souhaitez le repasser avec un fer ou une repasseuse.

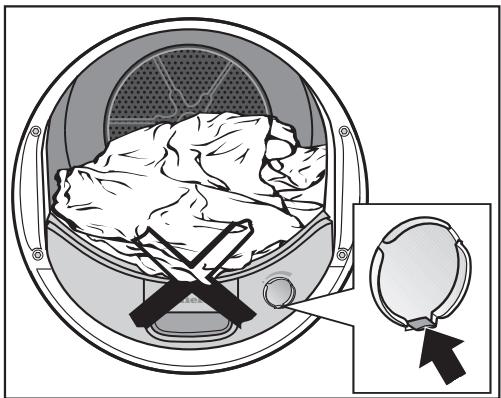

2. Comment charger votre sèche-linge

Votre linge risque de s'abîmer !

 Pour allumer l'appareil, appuyez sur la touche .

L'éclairage du tambour s'allume. L'éclairage du tambour s'éteint automatiquement au bout de quelques minutes. Il se rallume en pressant la touche Départ/Arrêt.

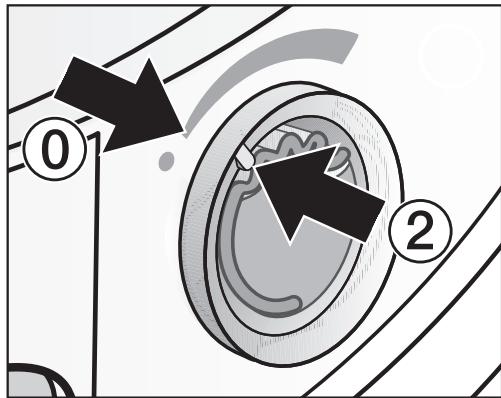

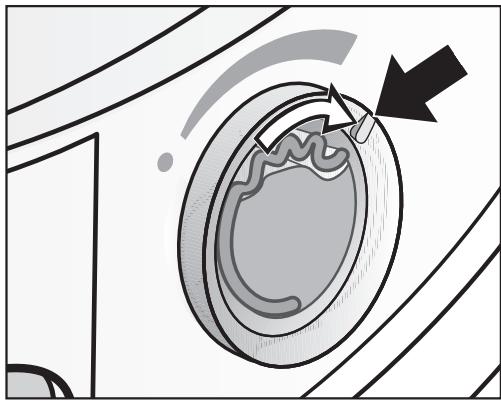

Vous séchez votre linge sans utiliser le flacon de parfum ? Descendez la languette du curseur jusqu'en bas (flèche).

 Pour ouvrir la porte, attrapez le creux de la poignée puis tirez.

 Défroissez le linge avant de le charger dans le tambour. Ne surchargez jamais le tambour. Si vous chargez n'importe comment, votre linge risque de s'abîmer et le résultat de séchage ne sera pas satisfaisant (faux plis, etc.).

 Fermez la porte d'un coup sec.

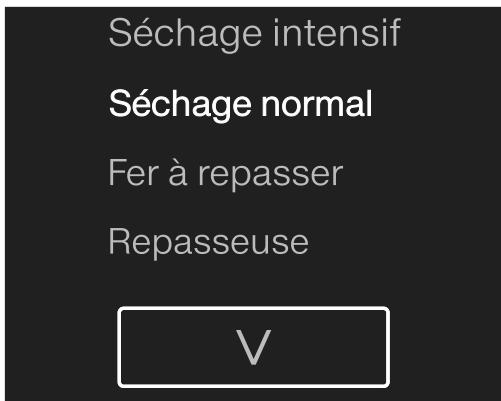

Avec les programmes Coton et Express, vous pouvez choisir n'importe quel palier de séchage, contrairement aux autres programmes pour lesquels le choix est plus limité. Paliers de séchage intermédiaires Conseil : Les fonctions de programmation permettent d'activer des paliers de séchage intermédiaires. Lorsque 2 paliers de séchage sont allumés,

l'appareil sélectionne automatiquement le palier de séchage intermédiaire

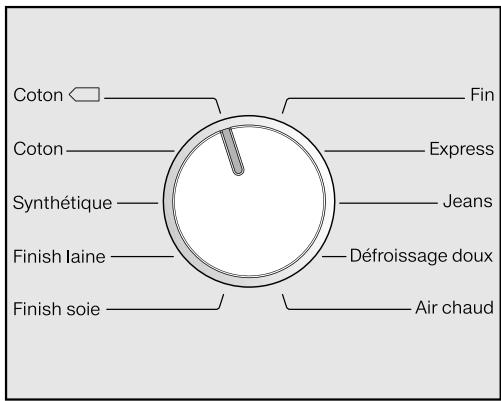

 Tournez le sélecteur de programme.

= plus humide que Fer à repasser

– Coton, Synthétique, Fin, Express,

Jeans, Défroissage doux Après avoir sélectionné l'un de ces programmes, vous pouvez choisir le palier de séchage qui vous convient.  Effleurez la touche sensitive  pour sélectionner le palier de séchage qui vous convient. 23

3. Sélectionner et lancer un programme

Autres programmes et programmes à durée modulable – Coton , Finish laine, Finish soie, Défroissage doux Le sèche-linge calcule automatiquement la durée de programme nécessaire. Cette donnée n'est pas modifiable. – Air chaud Cette donnée est modifiable par intervalles de dix minutes.

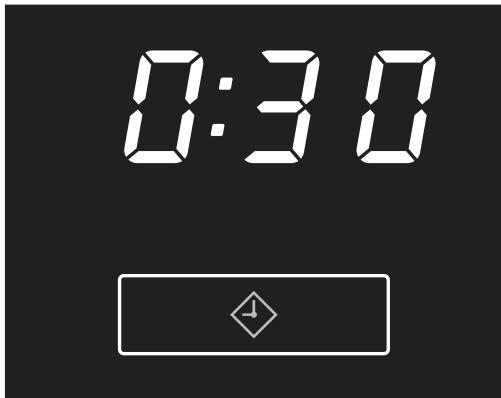

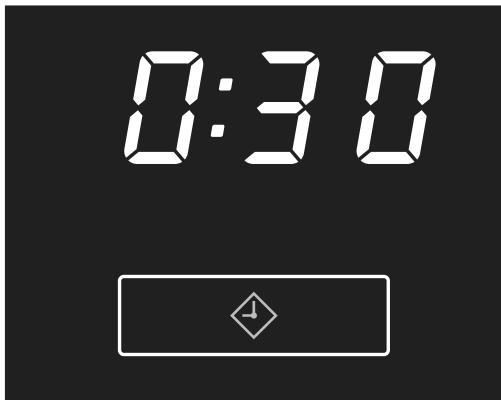

 Effleurez la touche sensitive  jusqu'à ce que la durée de programmation souhaitée apparaisse dans la zone d'affichage.

–  clignote La sélection s'effectue par intervalles de dix minutes, de  minutes à  heures.

 Appuyez sur la touche Départ/Arrêt, qui clignote. La touche Départ/Arrêt s'allume. La diode Perfect Dry clignote / s'allume uniquement avec les programmes à paliers de séchage (voir aussi chapitre "Utilisation"). La température du linge commence à refroidir peu avant la fin du programme.  Appuyez sur une touche. La touche s'allume. Pour de plus amples informations, consultez le chapitre "Options". Départ différé Vous pouvez opter pour le départ différé. Cependant : il est impossible de combiner "Départ différé" et "Air chaud".

 Effleurez la touche sensitive .

4. Sortir le linge en fin de programme

Fin de programme / Infroissable Fin de programme :  s'allume et la touche Départ/Arrêt s'éteint. Si vous avez sélectionné la fonction "Infroissable", elle démarre immédiatement au terme du programme pour un maximum de 2 heures. 10 minutes après la fin du programme, la touche Départ/Arrêt se met à clignoter lentement et l'affichage de durée s'éteint : l'appareil se met en mode veille pour économiser de l'énergie. Ce sèche-linge s'éteint automatiquement 15 minutes après la fin du cycle Infroissable (et pour les programmes sans option Infroissable, 15 minutes après la fin du programme).

 N'ouvrez jamais la porte avant la fin du séchage.  Pour ouvrir la porte, attrapez le creux de la poignée puis tirez.

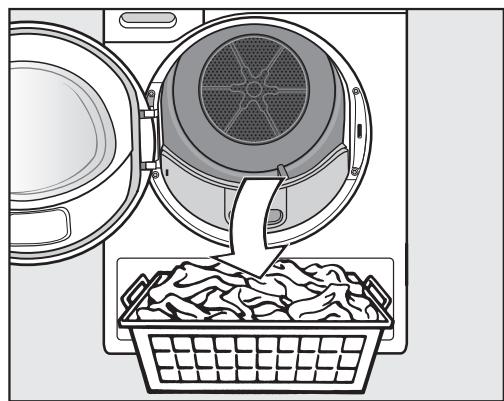

 Sortez le linge.

Si vous oubliez du linge, vous risquez de l'abîmer en le faisant sécher de nouveau. L'éclairage du tambour s'allume quand vous démarrez le sèche-linge et lorsque vous ouvrez la porte. Il s'éteint au bout de quelques minutes (économies d'énergie).  Pour éteindre le sèche-linge appuyez sur la touche . Un signal sonore retentit.  Enlevez les peluches des 2 filtres placés dans l'ouverture de porte (chapitre "Nettoyage et entretien", "Filtres à peluches").  Fermez la porte d'un coup sec.  Videz le réservoir à eau de condensation.

Signal sonore Un signal sonore vous avertit que le programme est terminé. Le signal sonore continu qui accompagne un message d'erreur n'a rien à voir avec ce signal sonore de fin de programme. – De brèves rotations du tambour s'effectuent toutes les heures jusqu'au départ du programme afin de limiter la formation de faux plis.

Modifier un départ différé en cours

 Appuyez sur la touche Départ/Arrêt. –  clignote.  Pour modifier la durée du départ différé, effleurez la touche sensitive .  Appuyez sur la touche Départ/Arrêt.  Choisissez votre programme puis effleurez la touche sensitive . –  clignote. – Selon le temps qui reste jusqu'au démarrage, le sèche-linge peut différer le programme par tranches de  minutes puis au-delà de  par tranches d'une heure jusqu'à . – Si vous maintenez la touche appuyée, la durée augmente jusqu'à . – Quand  s'affiche, effleurez de nouveau la touche  pour supprimer la programmation du départ différé.

Démarrer un départ différé

 Appuyez sur la touche Départ/Arrêt. –  s'allume.

Si vous le souhaitez, vous avez encore la possibilité de changer de palier de séchage.  Pour que la programmation du départ différé continue, appuyez sur la touche Départ/Arrêt.

Annuler le programme

 Eteignez le sèche-linge puis remettez-le en marche.

Tableau des programmes

Coton  ** Textiles Coton  qui est le plus efficace en terme de consommation d'énergie. Coton

Programme de contrôle conforme au règlement délégué 392/2012/EU pour l'étiquette énergie, mesuré suivant EN 61121

Tableau des programmes

– Déchargez immédiatement le linge en fin de programme Air chaud Textiles

Si vous touchez à la position du sélecteur de programme,  s'affiche à l'écran jusqu'à ce que vous remettiez le sélecteur dans sa position d'origine.

Si vous voulez changer de programme, vous devez d'abord arrêter le programme en cours.

Arrêter le programme en cours puis en sélectionner un nouveau

 Appuyez sur la touche Départ/Arrêt. Une fois atteints la température et le temps de séchage programmés, les textiles commencent à refroidir. Si entre-temps, vous appuyez de nouveau sur la touche Départ/Arrêt,  s'allume.  Pour arrêter le sèche-linge, appuyez sur la touche .  Pour mettre en marche l'appareil, appuyez sur la touche .  Sélectionnez puis démarrez un autre programme.

Si entre-temps, vous appuyez de nouveau sur la touche Départ/Arrêt,  s'allume.

 Risque de brûlures !

Ne touchez jamais l'arrière du tambour quand vous chargez ou déchargez du linge ! Les températures qui règnent à l'intérieur du tambour sont très élevées.  Ajoutez un peu de linge ou retirez-en un peu.  Fermez la porte. Poursuivre le programme : (le cas échéant, modifier le palier de séchage au préalable)  Appuyez sur la touche Départ/Arrêt.

Toute modification apportée au déroulement du programme entraîne un changement potentiel de la durée de séchage affichée à l'écran.

Nettoyage et entretien

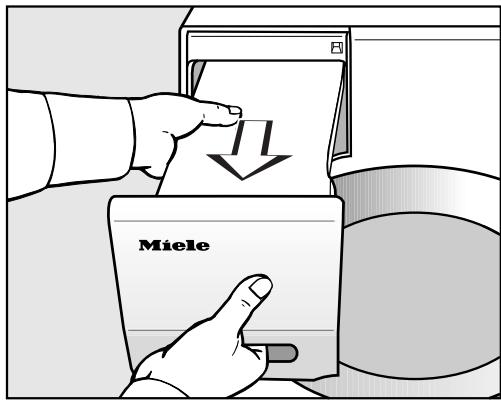

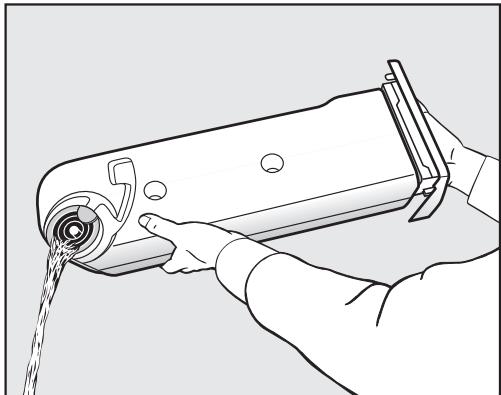

Vider le réservoir à eau de condensation L'eau de condensation qui se forme au moment du séchage est recueillie par le réservoir à eau de condensation.

 Glissez une de vos mains dans la poignée du réservoir, tirez doucement à l'horizontale pour que l'eau ne déborde pas puis de l'autre, attrapez la partie arrière et sortez le réservoir.

Videz le réservoir à eau de condensation après chaque séchage !

Une fois atteinte la quantité maximale du réservoir à eau de condensation  s'allume. Pour éteindre , ouvrez puis refermez la porte du sèche-linge en marche.

 Conseils pour éviter d'endommager la porte et la poignée du réservoir à eau de condensation quand vous sortez ce dernier du sèchelinge : fermez toujours la porte complètement.

 Videz le réservoir à eau de condensation.

 Remettez le réservoir à eau de condensation dans le sèche-linge.

 Ne buvez jamais l'eau de condensation ! La consommation d'eau de condensation peut s'avérer dangereuse pour les humains comme pour les animaux.

Vous pouvez l'utiliser à des fins domestiques (pour le fer à repasser ou un saturateur). Filtrez cependant préalablement l'eau avec une passoire fine ou un filtre à café. Ceci permet d'éliminer les peluches fines, qui pourraient endommager vos appareils.  Sortez le réservoir à eau de condensation.

Nettoyage et entretien

Filtres à peluches Ce sèche-linge est équipé de 2 filtres à peluches, le filtre inférieur et le filtre supérieur. Placés dans l'ouverture de porte, ces filtres récupèrent toutes les peluches générées pendant le séchage. Retirer les peluches visibles A la fin de chaque séchage, retirez les peluches récupérées. Conseil : l'aspirateur vous permet d'éliminer toutes les peluches sans avoir à les toucher.

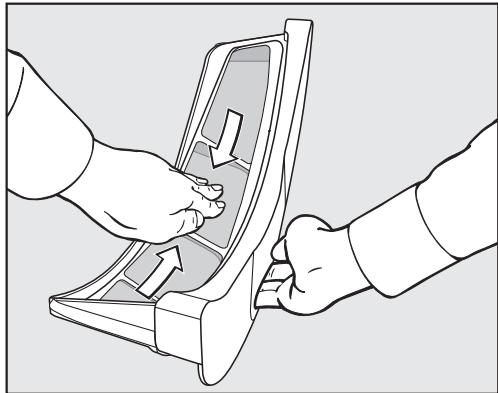

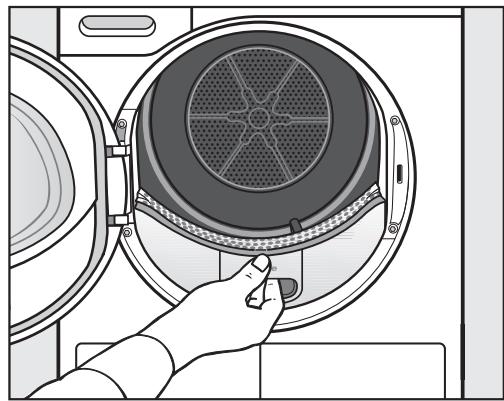

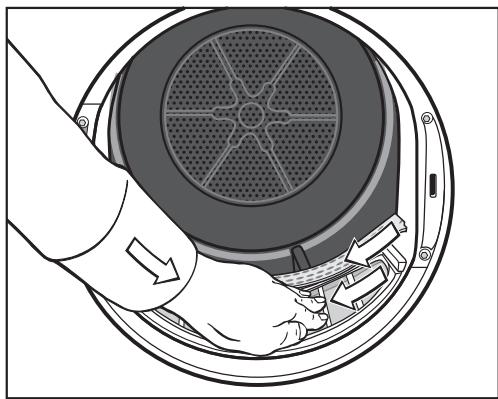

 Retirez toutes les peluches (voir flèches)...

 Ouvrez la porte.

 du déflecteur de linge perforé.  Remettez le filtre à peluches supérieur en place jusqu'à ce qu'il s'enclenche correctement.  Fermez la porte.  Pour sortir le filtre supérieur, soulevez-le en le tirant vers vous.

Si vous constatez une augmentation du temps de séchage, une obstruction ou un encrassement des surfaces des filtres, nous vous recommandons de procéder à un nettoyage complet de ces derniers.

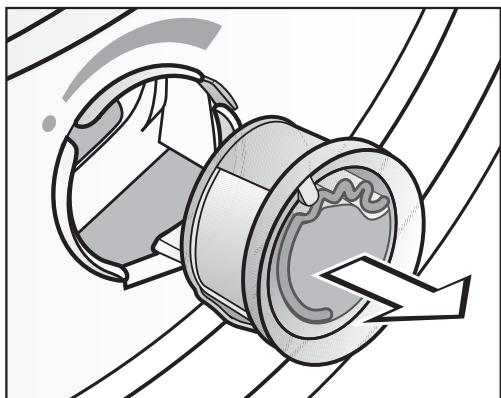

 Le cas échéant, commencez par retirer le flacon de parfum.

 Pour sortir le filtre supérieur, soulevez-le en le tirant vers vous.

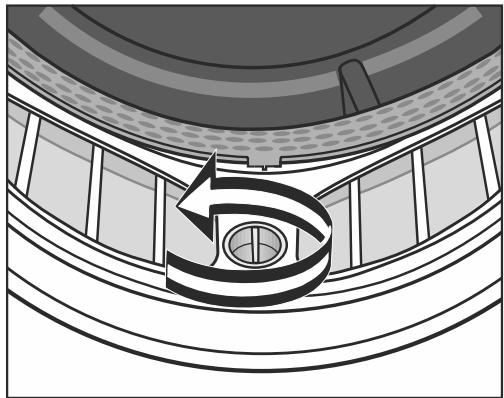

 Tournez le bouton jaune placé sur le filtre inférieur dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous entendiez un déclic.

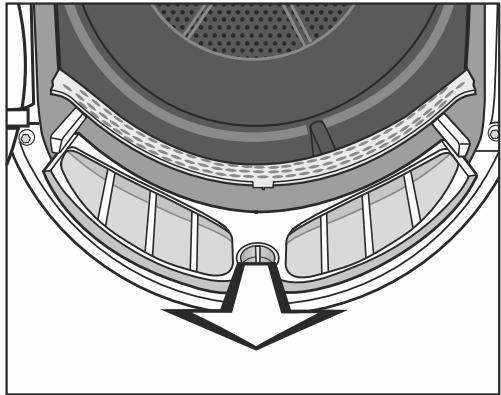

 Pour sortir le filtre supérieur, soulevez-le par le bouton jaune en le tirant vers vous.

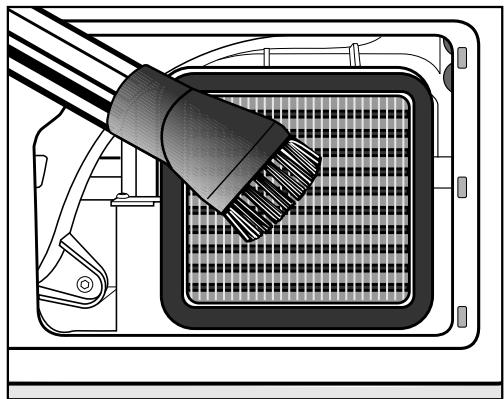

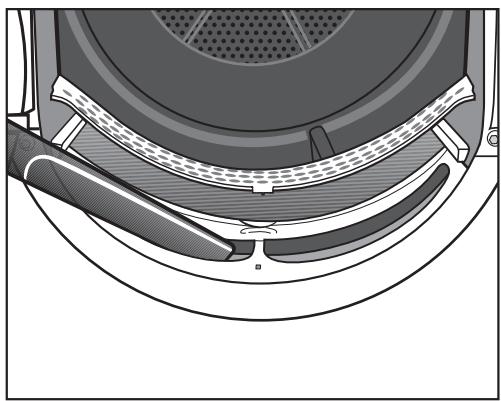

 Utilisez l'aspirateur et le grand suceur pour éliminer les peluches visibles dans la zone du conduit d'air supérieur (orifices).

Nettoyage à l'eau des filtres à peluches  Passez les grilles des filtres sous l'eau chaude.  Secouez bien les filtres à peluches puis essuyez-les soigneusement.

 Remettez bien le filtre à peluches supérieur.  Fermez la porte.

Ne nettoyez le filtre de socle qu'une fois  allumé. Pour éteindre  : Ouvrez puis refermez la porte du sèche-linge pendant que celui-ci est en marche. Démonter le filtre

 Sortez le filtre de socle en le tirant par sa poignée.

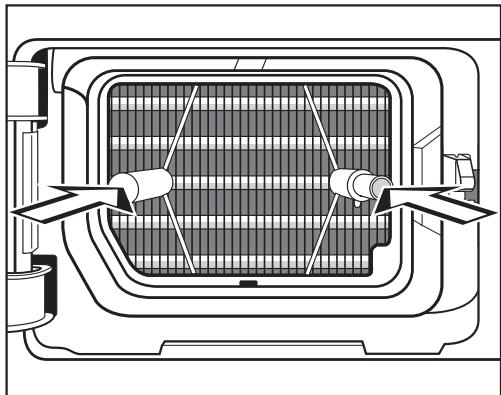

La cheville de guidage droite se retrouve à l'extérieur du sèche-linge. Elle empêche la fermeture de la trappe de l'échangeur thermique si le filtre de socle n'a pas été inséré dans le bon sens. Nettoyage

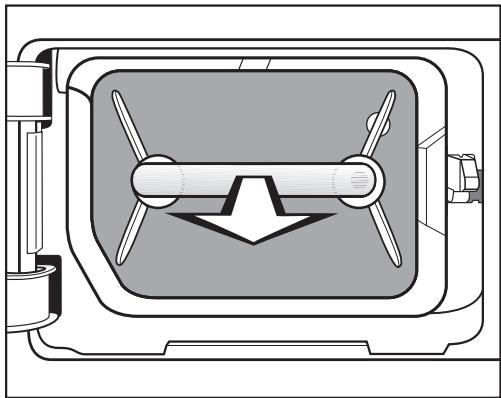

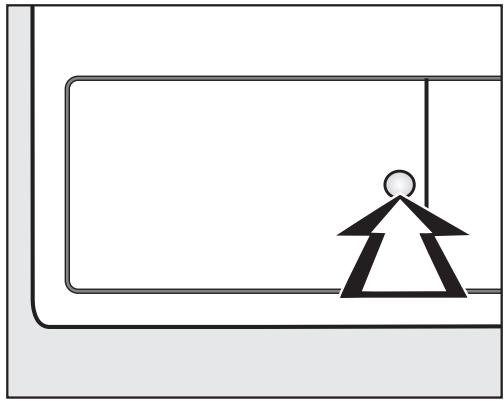

 Pour ouvrir l'échangeur thermique, appuyez sur la partie incurvée de la trappe.

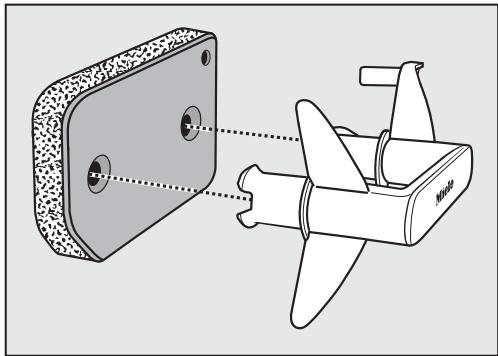

 Tirez sur la poignée pour la sortir du filtre de socle.

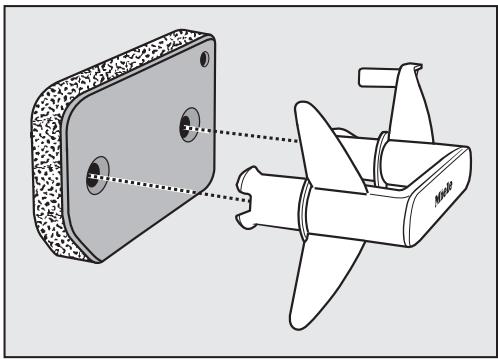

 Lavez soigneusement le filtre de socle en le passant sous l'eau.

 Absorbez bien toute l'eau qui s'y trouve.

être mouillé. Dans le cas contraire, il y a risque de dysfonctionnement.

 Avec un chiffon humide, retirez toutes les peluches de la poignée. Trappe d'accès au filtre de socle

Contrôle de l'échangeur thermique

 Risque de blessures ! Ne touchez pas les lamelles de refroidissement avec les mains. Vous pourriez vous couper !

 Regardez si des peluches se sont accumulées. Le cas échéant :

 Utilisez l'aspirateur et la brosse ronde. Passez doucement la brosse ronde, sans appuyer sur les lamelles en veillant à ne pas les déformer !

 Avec un chiffon humide, retirez toutes les peluches.

N'abîmez pas le joint en caoutchouc !  Vérifiez si les lamelles de refroidissement sont encrassées (voir la suite).

 Aspirez toutes les salissures visibles avec précaution.

 Encastrez bien le filtre de socle sur la poignée. Pour bien positionner le filtre de socle devant le bloc de l'échangeur thermique :

 enfilez la poignée et le filtre de socle sur les deux chevilles de guidage :

– L'inscription Miele sur la poignée ne doit pas être à l'envers !  enfoncez complètement le filtre de socle. La cheville de guidage de droite s'enfonce en même temps que le filtre de socle.

Nettoyage et entretien

Ces produits risquent d'endommager les surfaces plastiques et autres pièces de l'appareil.  Nettoyez le sèche-linge avec un chiffon légèrement imbibé d'eau et du produit détergent doux / de l'eau savonneuse.

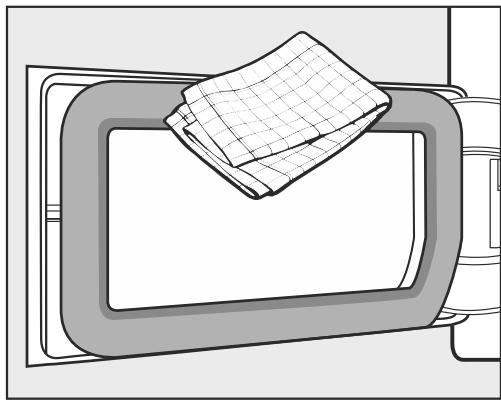

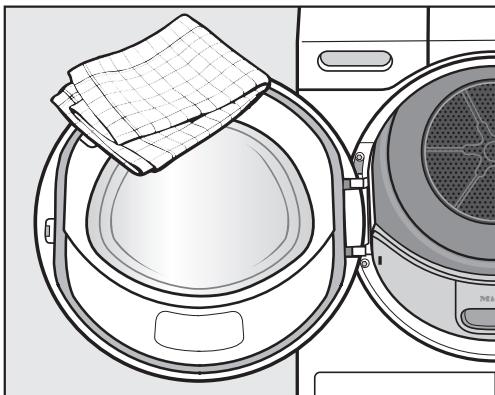

 Nettoyez le joint de contreporte avec un chiffon humide.

 Séchez tous les éléments avec un chiffon doux.  Si vous le souhaitez, vous pouvez nettoyer les parties en inox (tambour par exemple) avec un produit nettoyant spécial inox.

Flacon de parfum pour sèche-linge Miele

Si vous souhaitez que votre linge exhale un parfum original à la sortie du sèche-linge, nous vous recommandons l'utilisation du flacon de parfum Miele (en option).

 Avant d'utiliser le flacon de parfum, consultez le chapitre

"Consignes de sécurité et mises en garde", "Utilisation du flacon de parfum (en option)".

Installez le flacon de parfum dans le filtre à peluches supérieur. L'emplacement prévu à cet effet est sur la droite, près de la poignée.

Si vous n'utilisez pas de flacon de parfum, laissez toujours le curseur fermé. Il doit être repoussé à fond avec la languette tout en bas.

Installation du flacon de parfum

Maintenez toujours le flacon de parfum dans la position indiquée sur l'illustration. Ne tenez jamais le flacon de parfum penché ni à l'envers, faute de quoi son contenu se renverserait aussitôt.  Ouvrez le curseur en tirant sur la languette jusqu'à ce que cette dernière se retrouve en haut à droite.

 Lorsque vous l'ouvrez puis l'installez dans le sèche-linge, tenez fermement le flacon afin de ne pas laisser échapper son contenu !

 Enlevez le sceau de protection du flacon de parfum.  Ouvrez la porte du sèche-linge. 40

 Enfoncez le flacon de parfum dans l'ouverture jusqu’à la butée.

Flacon de parfum pour sèche-linge Miele

– Vous sentez une petite résistance et percevez un léger "clic". Le repère  doit se trouver en position  : c'est à ce moment-là que vous percevez une légère résistance.

Vous pouvez choisir l'intensité du parfum.

Les repères  et  doivent se faire face.

 Tournez la bague extérieure un peu vers la droite : plus vous ouvrez le flacon de parfum, plus l'odeur est intense.

 Tournez la bague extérieure  un peu vers la droite.

Le parfum ne se diffuse bien que sur du linge humide et pendant des durées de séchage assez longs avec une diffusion de chaleur suffisante. On peut d'ailleurs sentir le parfum dans la pièce où se trouve le sèche-linge.

Remplacer le flacon de parfum

Pour éviter que le parfum s'évapore inutilement :

Si l'intensité du parfum n'est plus assez puissante :

 tournez la bague extérieure vers la gauche jusqu'à ce que le repère b se trouve en position _.

 tournez la bague extérieure vers la gauche afin que les repères a et b soient alignés.

– vous ressentez une légère résistance.

Si vous souhaitez de temps à autre sécher votre linge sans parfum, il suffit de retirer le flacon et de le ranger dans son emballage d'origine (voir ci-dessous).

 remplacez le flacon de parfum.

Vous pouvez commander vos flacons de parfum auprès de votre revendeur Miele, du service après-vente Miele ou sur Internet.

Flacon de parfum pour sèche-linge Miele

– Quand vous en achetez un nouveau, ne retirez le sceau de protection qu'au moment de l'utiliser.

Nettoyer les filtres à peluches

Si vous ne nettoyez pas les filtres à peluches et le filtre de socle, l'intensité du parfum diminue de manière significative !

 Sortez toujours le flacon de par Ne couchez jamais le flacon afin de ne pas en renverser le contenu !

Stocker le flacon de parfum dans son emballage d'origine uniquement

fum avant de nettoyer le filtre à peluches.

 Pour éviter les pertes de parfum, conservez-le, même provisoirement, dans son emballage d'origine uniquement (voir croquis) !

 Nettoyez les filtres à peluches et le filtre de socle : voir chapitre "Nettoyage et entretien".

– Si vous avez besoin de mettre un flacon de parfum de côté, pendant que vous nettoyez le filtre à peluches par exemple, ne le retournez pas afin de ne pas en renverser le contenu.

– Conservez-le dans un endroit frais et sec. – Conservez-le à l'abri de la lumière du soleil.

Que faire en cas d'anomalie Vous pouvez remédier vous-même à la plupart des anomalies. Vous économiserez du temps et des frais en n'appelant pas immédiatement le service après-vente. Les tableaux suivants vous aideront à déterminer les causes de la panne et à trouver une solution. Néanmoins, il faut savoir que :

 Les interventions techniques sur des appareils électroménagers doivent

être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l’utilisateur.

Diodes de contrôle et conseils

Le programme s'interrompt et  s'allume

Ceci n'est pas une anomalie !

Sur certains programmes, une sous-charge / un tambour vide entraîne une interruption de programme. C'est parfois aussi le cas si vous chargez le sèchelinge avec du linge déjà sec.  Pour pouvoir poursuivre le séchage, ouvrez la porte puis refermez-la.  Vous n'avez que quelques pièces à sécher ? Utilisez le programme Air chaud.

Après le démarrage du Le code est activé. sèche-linge,  cli Consultez le chapitre "Fonctions de programmagnote / s'allume et vous tion", " Code" ne pouvez plus sélectionner de programme

 et  (ex :  ) s'allument une fois le programme terminé

Cause non identifiable

 Eteignez le sèche-linge puis remettez-le en marche.  Démarrez un programme. Si le programme s'arrête de nouveau et que le message d'erreur réapparait, il s'agit bien d'une panne. Contactez le service après-vente Miele.

 Nettoyez le filtre de socle.

Consultez le chapitre "Nettoyage et entretien"  Pour éteindre  : Ouvrez puis refermez la porte du sèche-linge pendant que celui-ci est en marche

 et  s'allument après une interruption de programme

Des peluches se sont accumulées dans les filtres

 Nettoyez le filtre à peluches  Nettoyez le filtre de socle  Nettoyer le circuit d'air : le conduit d'air au-dessous du filtre de socle  Nettoyer le circuit d'air : l'échangeur thermique  Pour éteindre  : Ouvrez le sèche-linge

 s'allume après une interruption de programme

Le réservoir d'eau de condensation est plein ou le tuyau de vidange est replié

 Videz le réservoir à eau de condensation  Contrôlez le tuyau de vidange  Pour éteindre  : Ouvrez puis refermez la porte du sèche-linge pendant que celui-ci est en marche

La position du sélecteur de programme a été modifiée.

 Sélectionnez le programme d'origine, la durée restante s'allumera de nouveau.

A la fin du programme, Le programme est terminé mais le refroidissement du des crochets clilinge est en cours. gnotent : ........  Vous pouvez retirer le linge et l'aérer ou le laisser

. refroidir dans le tambour.

La charge est composée de divers textiles.  Finissez le séchage avec Air chaud.  Sélectionnez la prochaine fois un programme approprié. Conseil : vous pouvez adapter les paliers de séchage de certains programmes (chapitre "Fonctions programmables").

Le linge ou les oreillers remplis de plume dégagent une odeur désagréable après le séchage

Le linge a été lavé avec trop peu de lessive.

Les plumes ont la propriété de dégager une odeur lorsqu'elles sont chauffées.  utiliser suffisamment de lessive au lavage.  laisser les oreillers s'aérer en dehors du sèche-linge.  Pour le séchage, utilisez le flacon de parfum (accessoire en option) si vous préférez un parfum particulier.

Les pièces de linge en

Les textiles synthétiques ont tendance à se charger fibres synthétiques sont électriquement. chargées d’électricité  Pendant le lavage en machine, l'utilisation d'un asstatique après le sésouplissant au dernier rinçage peut diminuer l'acchage cumulation d'électricité statique au séchage. Des peluches se sont accumulées

Les peluches qui se détachent des tissus pendant le séchage proviennent de l'usure naturelle des vêtements que l'on porte ou que l'on lave. Le sèche-linge en lui même ne sollicite que très peu les textiles.

Les filtres à peluches et le filtre de socle récupèrent ces peluches. Il est très facile de les enlever (Chapitre "Nettoyage et entretien").  Consultez le chapitre "Nettoyage et entretien"

Autres problèmes Problème La pièce où se trouve l'appareil est trop chaude.  Aérez bien. Des résidus de détergent, des cheveux ou des peluches ultrafines peuvent obstruer les filtres.  Nettoyez les filtres à peluches et le filtre de socle.  Retirez les peluches visibles : - en bas à gauche, derrière la trappe de l'échangeur thermique (voir chapitre "Nettoyage et entretien") ; - des lamelles de refroidissement, derrière la grille, en bas à droite (voir en fin de chapitre). La grille en bas à droite est obstruée.  Enlevez la corbeille à linge ou tout autre objet placé devant la grille d'aspiration d'air de refroidissement. Les filtres à peluches et le filtre de socle ont été remis en place alors qu'ils n'étaient pas complètement secs  En effet, les filtres à peluches et le filtre de socle doivent être bien secs. Les textiles sont mal essorés.  Remettez votre linge au lave-linge et choisissez une vitesse d'essorage plus élevée. Le tambour est surchargé.  Respectez la charge maximale de chaque programme de séchage. Des fermetures éclair métalliques ont faussé le calcul automatique du degré d'humidité du linge.  Dorénavant ouvrez les fermetures éclair avant de mettre le linge à sécher.  Si le problème se reproduit, préférez le programme Air chaud pour faire sécher les vêtements avec de grandes fermetures éclair. * Avant de démarrer un nouveau programme :  Eteignez le sèche-linge puis remettez-le en marche.

Il ne s'agit pas d'une anomalie ! Le compresseur est en marche. Il s'agit de bruits normaux liés au fonctionnement du compresseur.

Impossible de démarrer La cause n'est pas identifiable. un programme

 Branchez la fiche  Mettez le sèche-linge en marche  Fermez la porte du sèche-linge  Vérifiez si le fusible de l'installation domestique a sauté Panne de courant ? Une fois le courant rétabli, le programme en cours auparavant redémarre automatiquement là où il s'est arrêté. L'affichage est peu luLe sèche-linge est en veille. Il s'agit de son fonctionmineux et la touche Dé- nement normal et non d'une anomalie. part/Arrêt clignote len-  Consultez le chapitre "Fonctions de programmatement. tion", " Veille". Si le sèche-linge est en mode Infroissable, le tambour ne tourne que de temps en temps. Le sèche-linge s'éteint une fois le programme terminé.

Le sèche-linge s'arrête automatiquement. Il s'agit de son fonctionnement normal et non d'une anomalie.

 Consultez le chapitre "Fonctions de programmation", " Déclenchement automatique".

L'éclairage du tambour ne s'allume pas

L'éclairage du tambour s'éteint automatiquement

- une fois la porte refermée - porte ouverte, au bout de quelques minutes (économies d'énergie). L'éclairage du tambour s'allume à l'ouverture de la porte lorsque le sèche-linge est activé.

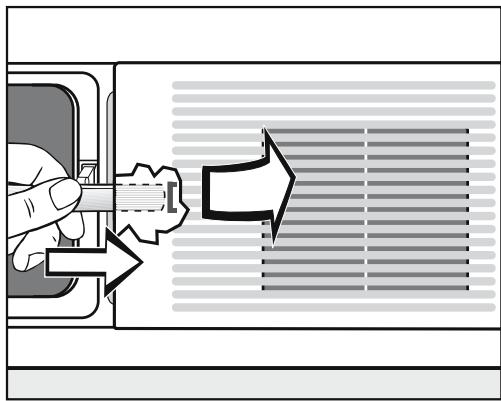

Grille en bas à droite  En principe, il ne faut jamais nettoyer les lamelles de refroidissement qui sont en bas à droite derrière la grille. Cependant, vous pouvez les nettoyer si vous constatez un allongement conséquent du temps de séchage, dû à un amoncellement de poussières ou de peluches dans la pièce dans laquelle est installé le sèche-linge.

 Risque de blessures ! Ne touchez jamais aux lamelles de refroidissement avec les mains. Vous pourriez vous couper !

 Utilisez l'aspirateur et la brosse ronde. Passez doucement la brosse ronde, sans appuyer sur les lamelles !

Veillez à ne pas déformer les lamelles et à ne pas les abîmer !

 Commencez par ouvrir la trappe d'accès au filtre de socle en bas à gauche.

Sous cette grille se trouve un crochet qui doit être déverrouillé à l'aide d'une cuillère à café, afin de pouvoir retirer la grille.

 Aspirez toutes les salissures visibles avec précaution.

 Remettez la grille en place en enfonçant bien les 3 crochets dans les trous de la façade.

 Glissez le manche d'une cuillère au milieu sous la grille.

 Appuyez bien sur la grille, au milieu du côté gauche pour que le crochet se verrouille.

 Appuyez contre le crochet à l'aide du manche de la cuillère et ouvrez la grille par un mouvement de levier.

 Retirez la grille.

Veuillez indiquer au service après-vente le modèle et le numéro de référence de votre appareil, informations qui figurent sur la plaque signalétique apposée dans l'ouverture de porte.

Accessoires en option

Les accessoires de ce sèche-linge sont disponibles chez les revendeurs Miele ou au SAV Miele. Vous pouvez commander ces articles et bien d'autres encore sur Internet : Panier de séchage Vous pouvez sécher ou aérer des produits dont vous ne voulez pas qu'ils subissent des frottements mécaniques.

Flacon de parfum pour sèche-linge

Miele est disponible en plusieurs versions.

Conditions et période de garantie

La garantie est accordée pour cet appareil selon les modalités de vente par le revendeur ou par Miele pour une période de 24 mois. Pour plus d'informations sur les conditions de garantie, veuillez consulter le livret de garantie.

Installation et raccordement

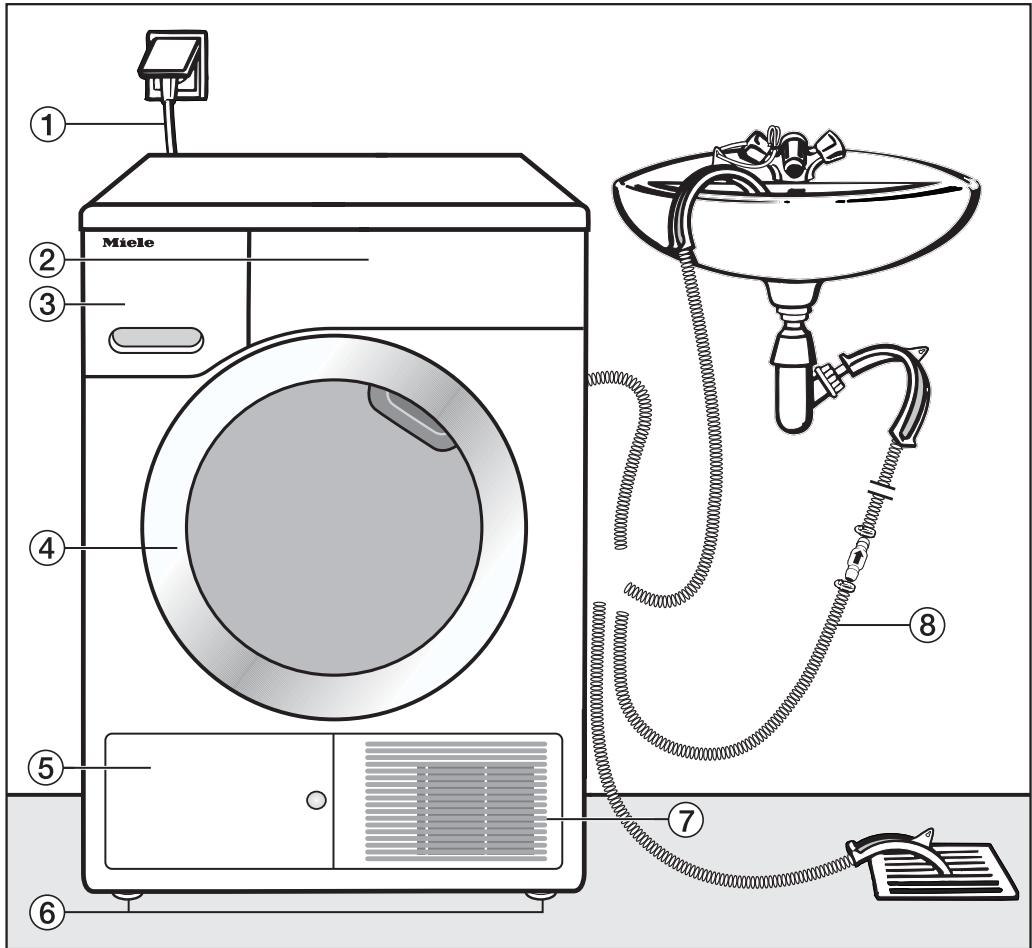

a Câble d'alimentation b Bandeau de commande

e Trappe d'accès à l'échangeur thermique

 Si vous n'avez pas suivi ces

Pour transporter le sèche-linge (du socle d'emballage jusqu'à son emplacement), servez-vous :

consignes de transport, respectez impérativement un temps de repos d'une heure environ avant de brancher votre sèche-linge au réseau.

Si vous ne le faites pas, vous risquez d'endommager la pompe à chaleur de votre sèche-linge !

– des pieds avant de l'appareil

– des prises située sur la partie arrière du couvercle

 Transporter le sèche-linge comme indiqué sur l'illustration.

 Si vous transportez le sèchelinge en position allongée, posez-le sur le côté gauche uniquement !

Installation et raccordement

Installation Assurez-vous que le sèche-linge est bien à la verticale afin de garantir un fonctionnement optimal.

En s'échappant de l'échangeur thermique pour le refroidir, l'air chaud réchauffe l'air ambiant. Nous recommandons d'aérer suffisamment la pièce dans laquelle se trouve votre sèchelinge, par exemple en ouvrant la fenêtre.

Dans le cas contraire, la durée de séchage de votre linge risque de se prolonger, avec pour autre conséquence une augmentation de la consommation énergétique. Déménagement Si après le séchage il reste un peu d'eau dans la pompe, cette eau est susceptible de se répandre sur le sol quand vous basculez le sèche-linge. Conseil : démarrez le programme Air chaud environ 1 minute avant le transport. Le reste de l'eau de condensation pourra ainsi être évacué dans le réservoir / par le tuyau de vidange.

Vous pouvez visser ou dévisser les pieds de l'appareil jusqu'à un-demi centimètre pour rattraper les différences de dénivellation du sol.

Installation et raccordement

Autres conseils d'installation  Pour des raisons de sécurité, débranchez le sèche-linge. Encastrement sous plan de travail / dans une armoire

 Attention, accumulation de chaleur ! L'air chaud qui s'échappe du sèche-linge doit à son tour être évacué, faute de quoi une anomalie risque d'être signalée.

– Placez le sèche-linge près du raccordement électrique. Ce dernier doit rester accessible. – Le temps de séchage est susceptible d'augmenter légèrement. Voici comment prévenir toute accumulation de chaleur : – dévissez les pieds du sèche-linge afin de garder un espace minimal de 20 mm entre le sol et le dessous du sèche-linge. – Attention ! Ne recouvrez pas le bas du sèche-linge ! N'obstruez jamais le bas du sèche-linge avec une plinthe. – Pratiquez des ouvertures dans l'armoire. Encastrable sous plan Vous pouvez installer ce sèche-linge sous un plan de travail sans démonter le couvercle de l'appareil.

La tôle jointe au jeu d'encastrement vient remplacer le couvercle de l'appareil. Vous devez impérativement installer cette tôle afin de respecter les normes de sécurité électrique. Une notice de montage est fournie avec le jeu d'encastrement. Commander des accessoires – Accessoire de raccordement lavage-séchage Vous pouvez concevoir une colonne en superposant ce sèche-linge avec un lave-linge Miele. Utilisez uniquement l'accessoire de raccordement lavelinge / sèche-linge Miele prévu à cet effet. – Socle Un socle avec tiroir intégré est disponible pour ce sèche-linge.

Installation et raccordement

Vidanger l'eau de condensation Remarque Pendant le séchage, l'eau qui se forme suite à la condensation est pompée par le tuyau de vidange à l'arrière du sèche-linge puis envoyée vers le réservoir à eau de condensation. Vous pouvez aussi évacuer l'eau de condensation vers l'extérieur à l'aide du tuyau de vidange, ce qui vous évite de vider le réservoir à eau de condensation. Longueur des flexibles : 1,60 m Max. hauteur de pompe : 1,50 m Max. longueur de pompe : 4 m Accessoires disponibles sur demande : – une rallonge de flexible, – le kit de montage "clapet anti-refoulement" pour un raccordement à l'eau externe avec rallonge de flexible.

Conditions de raccordement spécifiques avec nécessité de clapet antiretour

 Sans clapet anti-retour, l'eau est susceptible de refluer / d'être aspirée dans le sèche-linge avec un potentiel risque de fuite.

Cette eau risque de provoquer des dommages dans votre sèche-linge et dans vos locaux. En cas de raccordement spécifique tel que décrit ci-dessous, nous recommandons d’utiliser un clapet anti-refoulement. Hauteur maximale de la pompe avec clapet anti-refoulement : 1 mètre Conditions dans lesquelles un raccordement spécifique nécessite un clapet anti-retour : – vidange dans un évier ou une évacuation au sol si extrémité du tuyau plongée dans l'eau, – raccordement à un siphon dans un évier, – plusieurs possibilités de raccordement avec notamment raccordement d'un lave-linge / lave-vaisselle.

 Montez le clapet anti-refoulement de telle sorte que la flèche visible sur ce dernier pointe en direction de l'écoulement.

Dans le cas contraire, il est impossible de vidanger.

Installation et raccordement

Poser le tuyau de vidange

 Ne tirez pas sur le tuyau de vidange, ne le tournez pas et ne le tordez pas.

Vous pourriez l'abîmer ! Le tuyau de vidange contient un peu d'eau résiduelle. Gardez toujours une cuvette ou tout autre récipient à portée de main.  Guidez le tuyau vers la droite ou vers la gauche selon les besoins. – Pour une pose à droite, coincez le tuyau dans la rainure. – Laissez le tuyau attaché à la partie inférieure du support afin de prévenir toute pliure involontaire.

 Déboîtez le tuyau de vidange de la tubulure.

 Déroulez le tuyau qui se trouve sur l'enrouleur puis procédez à l'extraction lente des supports.  Faites couler l'eau résiduelle dans la cuvette.

Installation et raccordement

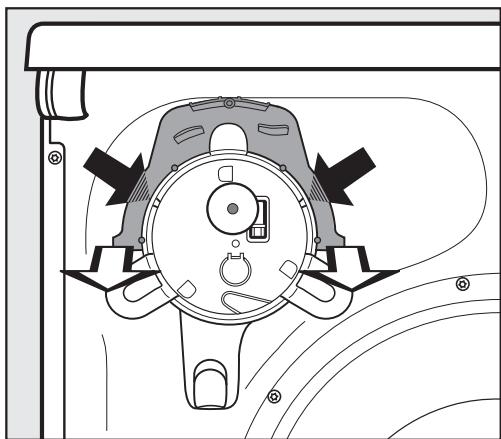

 Détachez le support de tuyau en le tirant vers vous (voir flèches claires).*

 Si vous placez le tuyau de vidan-

* Vous pourrez remonter le tuyau sur son support quand vous aurez évacué toute l'eau de condensation à l'extérieur.

– Raccordement direct au siphon d’un évier

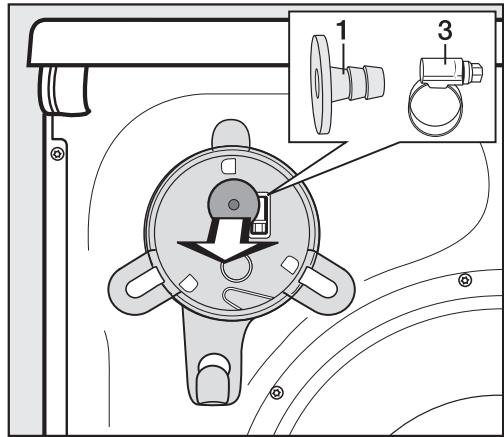

 Enlevez l'adaptateur 1 situé sur la partie supérieure au dos du sèchelinge ainsi que le collier de serrage 3 qui est monté juste derrière.

 Pour raccorder le tuyau de vidange, veuillez suivre les instructions ci-dessous.

ge dans un évier par exemple, bloquez-le bien afin de l'empêcher de glisser. Vous pouvez l'attacher comme indiqué sur le croquis de la façade.

L'eau d'écoulement est susceptible de provoquer des dommages.  Vous pouvez fixer le clapet anti-refoulement sur l'extrémité du tuyau.

Installation et raccordement

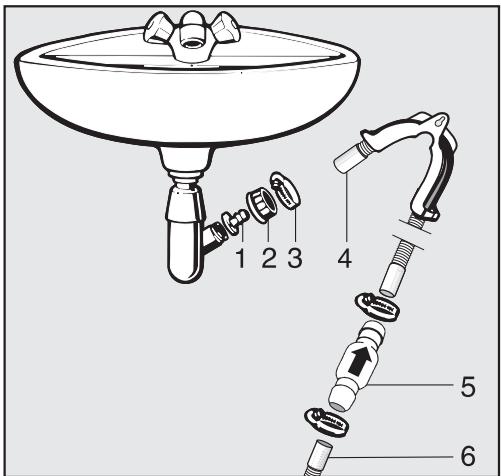

Cet écrou moleté est vendu en général avec une rondelle qu'il vous faut tout d'abord enlever.  Posez l'extrémité du tuyau 4 sur l'adaptateur 1.  Utilisez le support de tuyau.  Vissez le collier de serrage 3 juste derrière l'écrou moleté.

2. Ecrou moleté pour évier 3. Collier de serrage 4. Extrémité du tuyau (fixé à son support) 5. Clapet anti-refoulement 6. Clapet anti-refoulement du sèchelinge

 Fixez le clapet anti-retour à l'aide des colliers de serrage.

Installation et raccordement

Branchement électrique Ce sèche-linge est équipé d'un câble d'alimentation et d'une prise réseau prêts à être branchés. La fiche doit toujours être accessible pour pouvoir débrancher le sèche-linge de l'alimentation électrique. Le branchement doit être conforme aux normes EDF. Il est interdit de brancher le sèche-linge en utilisant des rallonges, boîtiers multiprises, etc. pour éviter tout risque d'incendie potentiel. La plaque signalétique vous indique la puissance de raccordement et la protection électrique adaptée. Comparez ces indications avec celles de votre réseau électrique.

Données relatives à la consommation

Consommation en état de fonctionnement :

Volume du réservoir à eau de condensation

Vous avez la possibilité d'utiliser les fonctions programmables – mais ce n'est pas une obligation.

II) Choisir une fonction de programmation Le numéro qui correspond à la fonction de programmation sélectionnée s'affiche à côté de la durée  associé à un chiffre, soit par exemple : .  Si vous effleurez la touche sensitive , vous pouvez passer à la prochaine fonction de programmation : Fonction de programmation 

Programme Coton plus sec / plus humide

Votre sélection  apparaît dans la zone d'affichage de la durée associée à un chiffre, soit par exemple  ou ou

, etc.  Si vous effleurez la touche sensitive , vous passez à la prochaine fonction de programmation :

Options de sélection

Le numéro de la fonction de programmation s'allume de nouveau, par exemple .

IV) Fermer une programmation

 Arrêtez le sèche-linge. La programmation est désormais enregistrée. Vous pouvez la modifier à tout moment. L'exemple suivant a pour objectif de vous aider à mieux comprendre en quoi consiste une programmation.

Fonction de programmation

 Pour valider l'option de votre choix, appuyez sur Départ/Arrêt.

– Le sèche-linge est arrêté.

– La porte est fermée.  Maintenez la touche Départ/Arrêt enfoncée tout au long des étapes -

III) Changer de sélection

 s'allume dans la zone d'affichage de la durée. Ces chiffres signifient que le bip de validation est désactivé. Activer le bip de validation :  Effleurez la touche sensitive  pour allumer .  Pour valider votre sélection , appuyez sur la touche Départ / Arrêt.  s'allume de nouveau. IV) Fermer une programmation  Arrêtez le sèche-linge. Contrôler la programmation

 Mettez le sèche-linge en marche.

 Mettez le sèche-linge en marche.

Attendez que la touche Départ/Arrêt s'allumée sans discontinuer...

 Appuyez sur une touche quelconque.

 puis relâchez la touche Départ/Arrêt.

Un signal sonore confirmera dorénavant chaque action sur une touche.

 plus humide  un peu plus plus humide  Réglage d'usine  un peu plus sec  plus sec  encore plus sec Exception : le programme Coton  ne peut pas être modifié.

C'est la fonction de programmation " Volume signal sonore" qui permet de baisser ou d'augmenter le volume. Options possibles  Réglage d'usine : désactivé  Bip de validation

 Cette fonction programmable ne doit être modifiée que si vous vous

êtes trompé dans le calcul de l'humidité résiduelle, due à une eau particulièrement douce.

Utilisation du sèche-linge avec code

A chaque fois que vous démarrez le sèche-linge,  se met à clignoter dans la zone d'affichage de la durée. Votre code est . Vous ne pouvez plus le modifier.

 Cette fonction de programmation ne doit être activée que si la condition mentionnée ci-dessus est remplie.

Dans le cas contraire, le résultat de séchage ne sera pas satisfaisant !

 Effleurez la touche sensitive , jusqu'à ce que  s'affiche en premier.

 Effleurez la touche sensitive  jusqu'à ce que 2 paliers de séchage s'affichent à l'écran : Lorsque 2 paliers de séchage sont allumés,

l'appareil sélectionne automatiquement le palier de séchage intermédiaire

L'affichage de la durée et l'éclairage des touches s'assombrissent au bout de 10 minutes :

- si vous n'activez aucune fonction après avoir mis le sèche-linge en marche - après le démarrage d'un programme. Cependant quand le temps de départ différé écoulé, en fin de programme de séchage ou au terme d'un cycle "Infroissable", les diodes de contrôle et l'affichage de la durée s'allument et restent éclairés pendant 10 minutes. Si le signal sonore a été activé, il s'enclenche pendant 10 minutes en fin de programme.

–  Pas disponible avec ce programme

Identique à . Toutefois pendant ce programme, l'affichage de la durée et l'éclairage des touches restent allumés. –  désactivé L'affichage de la durée et l'éclairage des touches restent allumés jusqu'au démarrage du sèche-linge. "Activer" de nouveau l'affichage de la durée et l'éclairage – Tournez le sélecteur de programme ou appuyez sur une touche. Ces opérations n'ont aucune incidence sur le programme en cours. – Ouvrez la porte tant que le sèchelinge est en marche.

Fonctions programmables

 Arrêt automatique Le sèche-linge s'éteint automatiquement au bout de 15 minutes afin d'économiser de l'énergie. Vous pouvez raccourcir ou rallonger ce délai. Cependant en cas d'anomalie, pas d'arrêt automatique. L'arrêt automatique s'enclenche au bout de 15 minutes, – si vous n'activez aucune fonction après avoir mis le sèche-linge en marche – à la fin du cycle Infroissable – à la fin d'un programme sans cycle Infroissable Options possibles  Arrêt au bout de 10 minutes  Réglage d'usine : arrêt au bout de 15 minutes  Arrêt au bout de 20 minutes

Réglages possibles : l'électronique enregistre un programme donné avec palier de séchage ou autres options. Il enregistre aussi la durée du programme d'aération. L'ensemble de ces réglages s'affichera la prochaine fois que vous sélectionnerez un programme de séchage. Options possibles
