VN 7700 - Enregistreur vocal OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur vocal numérique
Marque	OLYMPUS
Modèle	VN-7700
Dimensions	104 (L) x 37 (P) x 19,1 (H) mm
Alimentation	2 piles AAA (LR03)
Mémoire interne	2 Go
Modes d'enregistrement	HQ (haute qualité), SP (standard), LP (longue durée)
Durée d'enregistrement max (mode HQ)	Environ 78 h 30 min
Durée d'enregistrement max (mode SP)	Environ 202 h
Durée d'enregistrement max (mode LP)	Environ 1151 h
Réponse en fréquence (mode HQ)	150 Hz à 7,9 kHz
Réponse en fréquence (mode SP)	300 Hz à 4,7 kHz
Réponse en fréquence (mode LP)	300 Hz à 2,9 kHz
Écran	ACL (affichage à cristaux liquides)
Microphone	Intégré + prise MIC externe (mini-jack 3,5 mm)
Haut-parleur	Intégré dynamique rond Ø 28 mm
Prise casque	Prise EAR mini-jack 3,5 mm
Fonctions principales	Enregistrement, lecture, VCVA, enregistrement programmé, lecture continue, répétition, alarme, saut, division de fichiers, déplacement, verrouillage, effacement, formatage
Sécurité	Verrouillage HOLD (interrupteur POWER), verrouillage de fichiers (LOCK)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvant organique
Accessoires optionnels	Microphones ME32, ME52W, ME15 ; capteur TP7 ; cordon KA333

FOIRE AUX QUESTIONS - VN 7700 OLYMPUS

Comment allumer l'enregistreur VN-7700 ?

Glissez le commutateur POWER en position ON pour allumer l'appareil. Pour éteindre, mettez le commutateur en position OFF/HOLD lorsque l'enregistreur est en mode d'arrêt.

Comment régler la date et l'heure ?

En mode d'arrêt, appuyez et maintenez enfoncée la touche DISP/MENU. Utilisez les touches + ou - pour sélectionner dATE, puis appuyez sur OK. L'heure clignote : réglez les heures, minutes, année, mois et jour avec + ou - et validez avec OK ou ↓.

Comment enregistrer un fichier audio ?

Sélectionnez d'abord un dossier (A, B, C ou D) avec la touche FOLDER/INDEX. Appuyez sur la touche REC (●) pour démarrer l'enregistrement ; le voyant s'allume. Appuyez sur STOP (■) pour arrêter. Vous pouvez mettre en pause en appuyant à nouveau sur REC.

Comment lire un fichier enregistré ?

Sélectionnez le dossier avec FOLDER/INDEX, puis le fichier avec les touches ▶ ou ◀. Appuyez sur OK pour lancer la lecture. Réglez le volume avec les touches + ou - (de 00 à 30). Pour l'avance/retour rapide, maintenez enfoncée ▶ ou ◀.

Comment effacer un fichier ?

En mode d'arrêt, sélectionnez le fichier à effacer. Appuyez sur ERASE ; NO clignote. Utilisez ▶ ou ◀ pour choisir YES, puis appuyez sur OK. Pour effacer tous les fichiers d'un dossier, appuyez deux fois sur ERASE et confirmez.

Que faire si l'enregistreur ne s'allume pas ?

Vérifiez d'abord l'état des piles : elles peuvent être épuisées ou mal insérées. Assurez-vous que les bornes sont propres. Vérifiez aussi que le commutateur POWER est bien en position ON et non sur OFF/HOLD.

Comment utiliser la fonction VCVA (déclenchement à la voix) ?

En mode d'arrêt, maintenez DISP/MENU, sélectionnez VCVA avec +/-, puis mettez sur ON. Vous pouvez régler le niveau de déclenchement (15 niveaux) avec les touches + ou - pendant l'enregistrement. L'enregistrement démarre automatiquement lorsque le volume dépasse le seuil.

Comment régler le volume d'écoute ?

Pendant la lecture, appuyez sur les touches + (augmenter) ou - (diminuer). Le volume s'affiche de 00 (silence) à 30 (maximum). Pour une écoute au casque, branchez-le sur la prise EAR et baissez d'abord le volume pour éviter une irritation de l'oreille.

Comment verrouiller un fichier important ?

Sélectionnez le fichier à verrouiller. En mode d'arrêt, maintenez DISP/MENU, choisissez LOCK avec +/-, puis réglez sur ON. Le fichier verrouillé ne peut pas être effacé. Pour déverrouiller, répétez l'opération et mettez sur OFF.

Comment formater l'enregistreur VN-7700 ?

Attention : le formatage efface tous les fichiers et réinitialise les réglages (sauf date/heure). En mode d'arrêt, maintenez DISP/MENU, sélectionnez FORMAT, appuyez sur OK. Choisissez YES à nouveau et confirmez. Ne retirez pas les piles pendant l'opération.

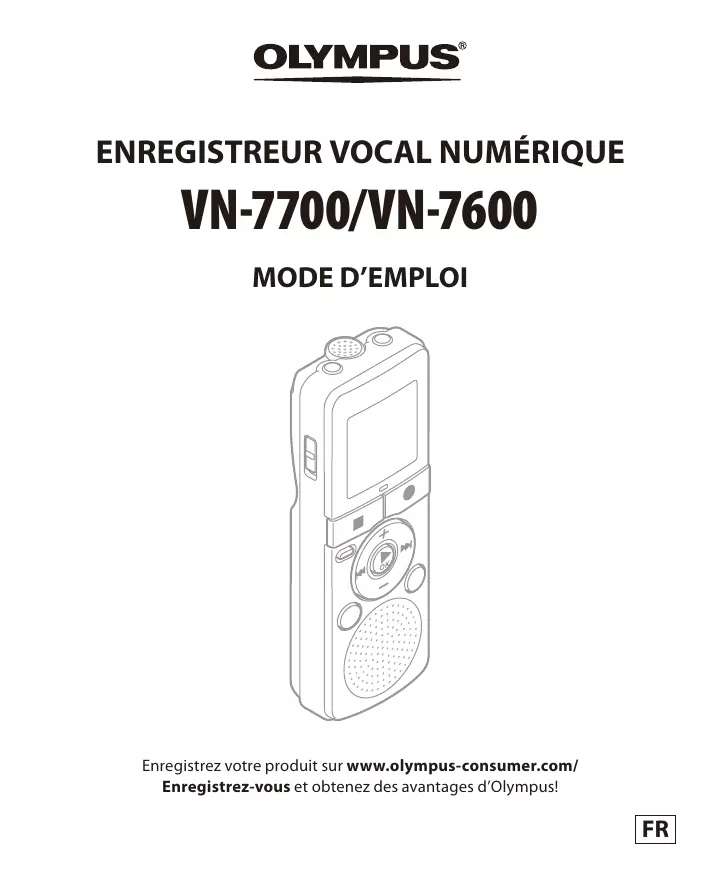

MODE D'EMPLOI VN 7700 OLYMPUS

Enregistrez votre produit sur www.olympus-consumer.com/

Enregistrez-vous et obtenez des avantages d'Olympus!

Merci d'avoir porté votre choix sur ce enregistreur vocal numérique. Lisez ce mode d'emploi pour les informations concernant l'utilisation de l'appareil. Conservez-le à portée de la main pour toute question ultérieure. Nous vous recommandons de tester la fonction d'enregistrement et le volume pour obtenir de bons enregistrements.

• Le contenu de ce document peut être modifié par la suite sans préavis. Veuillez contacter notre centre de service après-vente pour obtenir les dernières informations concernant les noms de produits et les numéros de modèles.
• Les captures d'écran et les illustrations de l'enregistreur représentées dans ce manuel peuvent ne pas correspondre au produit réel. Le plus grand soin a été pris afin d'assurer l'intégrité de ce document, mais si vous avez un doute ou si vous trouvez une erreur ou une omission, veuillez contacter notre centre de service après-vente.
• Toute responsabilité pour dommages passifs ou dommages de quelque nature que ce soit survenus à cause d'une perte de données causée par un défaut du produit, réparation effectuée par un tiers autre que Olympios ou un service agréé par Olympios, ou toute autre raison est exclue.

Précautions de sécurité

Avant d'utiliser votre nouvel enregistrateur, lisez attentivement ce manuel pour savoir comment l'utiliser de manière sûre et correcte. Conservez ce manuel à un endroit facilement accessible pour toute référence ultérieure. - Les symboles Avertissement indiquent des informations importantes liées à la sécurité. Pour vous protéger et protéger les autres contre les blessures ou contre les dégâts matériels, il est essentiel que vous preniez toujours en compte les avertissements et informations fournis.

Danger

Si le produit est utilisé sans respecter les informations données sous ce symbole, des blessures graves, voire mortelles pourraient en résulter.

Avertissement

Si le produit est utilisé sans respecter les informations données sous ce symbole, des blessures voire la mort pourraient en résulter.

Attention

Si le produit est utilisé sans observer les informations données sous ce symbole, des blessures, des dommages à l'appareil ou des pertes de données pourraient en résulter.

Précautions pour l'environnement d'utilisation

Pour protéger la technologie de haute précision contenue dans ce produit, ne jamais laisser l'enregistreur dans les endroits indiqués ci-dessous, que ce soit en utilisation ou pour le rangement:

Endroits où les températures et/ou l'humidité sont élevées ou passent par des changements extrêmes. En plein soleil, à la plage, dans des voitures fermées, ou près d'autres sources de chaleur (poêle, radiateur, etc.) ou des humidificateurs. Dans des endroits sablonneux ou poussiéreux. - Près de produits inflammables ou explosifs. - Dans des endroits humides, tels qu'une pluie, un bain ou sous la pluie. En utilisant des produits avec une conception imperméable, dire également leurs manuels. - Dans des endroits prédisposés à de fortes vibrations.

• Ne jamais laisser tomber l'enregistreur ou le soumettre à des chocs violents ou à des vibrations.
• L'enregistreur peut partager un dysfonctionnement s'il est utilisé en présence d'un champ magnétique/électromagnétique, d'ondes radio ou de lignes à haute tension, par exemple à proximité d'un téléviseur, d'un

four à micro-ondes, d'une console de produits, de haut-parleurs, d'un grand moniteur, d'une tour de télévision/radio ou de pylones électriques. Le cas échéant, éteignez l'enregistreur, puis rallumez-le avant de continuer à l'utiliser.

• Évitez d'effectuer un enregistrement ou une lecture près d'un téléphone cellulaire ou de tout autre appareil sans fil, car ils risquent de provoquer des interférences et des parasites. En cas de parasites, installez-vous ailleurs, ou éloignez davantage l'enregistreur de ces appareils. N'utilisez pas de solvant organique, tel qu'alcool ou diluant pour vernis, pour nettoyer l'enregistreur.

Avertissement relatif aux pertes de données:

• Les données enregistrées dans la mémoire risquent d'être détruites ou effacées en cas d'erreur de procédure, d'anomalie de l'enregistreur, ou pendant des travaux de réparation.
• Pour le contenu enregistré important, nous vous recommandons d'en prendre un avant de formater l'enregistreur. Toute responsabilité pour dommages passifs ou dommages de chaque nature que ce soit survenus à cause d'une perte de données causée par un dernier produit, réparation effectuées par un tiers autre que Olympus ou un service agréé par Olympus, ou toute autre raison est exclue de la responsabilité d'Olympus.

Avertissement:

• Ne pas utiliser l'enregistreur à proximité de gaz inflammables ou explosifs.
• Ne pas laisser l'enregistreur à la portée des enfants.

Toujours utiliser et ranger l'enregistreur hors de portée des jeunes enfants et des bébés pour empêcher les situations dangereuses suivantes qui pourrait causer des blessures graves:

① S'enrouler dans la courroie de l'enregistreur, causant la strangulation. Avaler accidentellement la batterie, des cartes ou d'autres petites pièces.

Se blesser accidentellement par des parties en mouvement de l'enregistreur.

• Ne pas utiliser ni ranger l'enregistreur dans des endroits poussiéreux ou humides.
• Ne démontez pas, ne répérez pas et ne modifiez pas cet enregistreur vous-même. N'utilisez pas cet enregistreur pendant la conduite d'un véhicule (tel que bicyclette, motocyclette ou voiture).

Attention:

• Arrêtez immédiatement d'utiliser l'enregistreur si vous remarquez une odeur, un bruit anormal ou de la fumée provenant de l'enregistreur.

Ne jamais retirer les batteries les mains nues, ce qui pourrait vous brûler.

• Faire attention avec la courroie.

Faire attention avec la courroie en portant l'enregistre. Elle peut facilement s'accrocher à des objets sur le passage et causer des dommages sérieux.

• Manipulez l'enregistreur soigneusement afin d'éviter une brûlure à basse température.

Lorsque l'enregistreur contient des parties métalliques, une surchauffe peut déboucher sur une brûlure à basse température. Faire attention aux points suivants : Utiliser pendant une longue durée, l'enregistreur devient chaud. Si vous tenez l'enregistreur dans ces conditions, une brûlure à basse température risque de se produire. - Dans des endroits sujets à des températures très froides, la température du corps de l'enregistreur peut être plus BASSE que la température ambiante. Si possible, mettre des gants en tenant l'enregistreur à des températures basses.

Précautions de manipulation de la batterie

Veuillez suivre ces consignes importantes pour éviter le coulage du liquide de la batterie, une génération de chaleur, des brûlures, une explosion, ou des causeurs des décharges électriques ou brûlures.

Danger:

• Les piles ne doivent jamais

être exposées à une flamme, chauffées, court-circuitées ou démontées.

• Ne jamais chauffer ni mettre au feu la batterie.
• Prenez des précautions en transportant ou rangeant la batterie pour éviter qu'elle vienne en contact avec des objets métalliques comme des bijoux, des épingles à cheveux, des agrafes, etc.
• Ne jamais ranger la batterie dans un lieu où elle serait exposée en plein soleil, ou sujette à des températures élevées dans un véhicule chaud, après une source de chaleur, etc. Pour éviter de causer des coulages de liquide de la batterie ou d'endommager ses bornes, respectez scrupuleusement toutes les instructions concernant l'usage de la batterie. Ne jamais tenter de démonter une batterie ni la modifier de quelque façon que ce soit, ni la souder, etc.
• Si du liquide de la batterie entrait dans vos yeux, les laver immédiatement avec de l'eau claire et froide du robinet et consultez immédiatement un médecin.

Avertissement:

• Maintenir à tout moment la batterie au sec.
• Ne pas utiliser une batterie si elle est endommagée ou cassée.
• Ne jamais soumettre la batterie à des chocs violents ni à des vibrations continues.
• Si la batterie coule, devient décolorée ou déformée, ou devient anormale sous d'autres aspects pendant le fonctionnement, arrêtez d'utiliser l'enregistreur.
• Si du liquide de la batterie coule sur vos vêtements ou sur votre peau, retirez le vêtement et lavez immédiatement la zone affectée avec de l'eau claire et froide du robinet. Si le liquide vous brûle la peau, consultez immédiatement un.
• Conservez les piles hors de portée des enfants. Si vous notez quelque chose d'inhabituel à l'utilisation de ce produit, par exemple un bruit anormal, de la chaleur, de la fumée ou une odeur de brûlé?

① retirez immédiatement les piles en prenant garde de ne pas vous brûler, et; ②appelez votre revendeur ou le représentant OLYMPIAL local pour une révision.

Attention:

• Veuillez recycler les batteries pour préserver les ressources de notre planète. Quand vous jetez des batteries mortes, assurez-vous de recouvrir les bornes et respectez la réglementation locale.

Préparatifs

Retirez la protection transparente de l'écran.

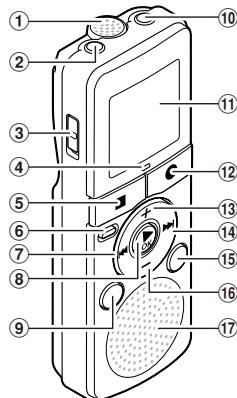

Identification des éléments

① Microphone intégré ② Prise MIC (microphone) ③ Commutateur POWER ④Voyant d'enregistrement (DEL) ⑤ Touche STOP (■) ⑥ Touche ERASE ⑦ Touchel ⑧ Touche OK ⑨ Touche FOLDER/INDEX 10 Prise EAR (ecouteur) ⑪ Affichage (panneau ACL) 12 Touche REC (●) (enregistrement) 13 Touche + ⑭ Touche

⑮ Touche DISP/MENU 16 Touche - Haut-parleur intégré

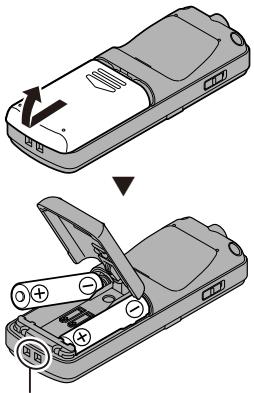

Insertion des piles

Trou de couroire (La sangle n'est pas fournie.)

Quand [CA] s'affiche, remplacez les piles le plus tôt que possible. Lorsque la pile est trop faible, [C], [LO] et [BATT] s'affiche et l'enregistre s'eteint.

• Retirez les piles si l'enregistre doit rester inutilisé pendant une période prolongée.

Allumer l'alimentation

Glissez le commutateur POWER en position [ON].

Couper l'alimentation:

Pendant que l'enregistreur est en mode d'arrêt, glissez le commutateur POWER en position [OFF/HOLD].

Mode économie d'énergie:

Si l'enregistreur est en marche et s'arrête pendant 5 minutes ou plus, l'écran s'éteint et il passe en mode économique d'énergie. Pour quitter le mode d'économie d'énergie, appuyez sur n'importe quelle touche.

HOLD (verrouillage clavier):

Si vous mettez le commutateur POWER en position [OFF/HOLD], les conditions actuelles seront conservées et toutes les touches seront désactivées.

Réglage de l'heure et DATE [DATE]

Si vous avez régl l'heure et la date à l'avance, les informations sont automatiquement mémorisées lorsque le fichier est enregistré. Cette fonction facilité les tâches de gestion de fichiers.

À la première installation des piles ou à chaque remplacement des piles, l'indication «heure» clignote. Quand «heure» clignote, réalisez la configuration à partir de l'étape 4.

Quand l'enregistre est en mode d'arrêt, appuyez et maintenez enfoncée la touche DISP/MENU.

2 Appuyez sur la touche + ou - pour désoir [dATE].

3 Appuyez sur la touche OK.

• «Heure» clignote à l'écran.

4 Appuyez sur la touche + ou - pour modifier le réglage.

Appuyez sur la touche OK ou pour configurer l'élément.

• Répétez les étapes 4 et 5 pour régler la « minute », l'« année », le « mois », et le « jour ». Une fois que le « jour » a été réglé, l'horloge de l'enregistreur commence à fonctionner.
• Vous pouez désirir l'affichage de 12 heures ou de 24 heures en appuyant sur la touche DISP/MENU pendant que vous reglez les heures et les minutes.
• Vous poucechosir l'ordre du «mois»,«jour» et de «année» en appuyant sur la touche DISP/MENU pendant que vous les configurez.

Enregistrement

L'enregistrement est doté de quatre dossiers: [a], [b], [c] et [d]. Pour changer de dossier, appuyez sur la touche FOLDER/INDEX lorsque l'enregistrement est à l'arrêt. Vous pouvez utiliser ces quatre dossiers sélectivement pour différencier les types d'enregistrement; par exemple, vous pouvez utiliser le Dossier [a] pour enregistrer des informations d'ordre privé et le Dossier [b] pour des informations professionnelles.

1 Appuyez sur la touche FOLDER/INDEX pour sélectionner le dossier souhaité.

• Lessons récemment enregistrées seront sauvegardées comme dernier fichier du dossier sélectionné.

2 Appuyez sur la touche REC () pour démarrer l'enregistrement.

Le voyant d'enregistrement s'allume. - Tournez le microphone dans la direction de la source à enregistrer.

3 Appuyez sur la touche STOP (■) pour arrêter l'enregistrement.

Quand l'enregistrement est en mode d'enregistrement, appuyez sur la touche REC () pour interrompre l'enregistrement. Appuyez à nouveau sur la touche REC () pour reprendre l'enregistrement.

Pour assurer l'enregistrement depuis le début, commencez

a parler après que l'écran et le voyant d'enregistrement s'allument.

• Si le nombre de fichiers dans le dossier d'enregistrement atteint 200 ou si la mémoire est pleine, vous ne pouvez pas poursuivre l'enregistrement et [FULL] s'affiche. Sélectionnez un autre dossier ou supprimez tout fichier non nécessaire avant l'enregistrement. Lorsque le temps d'enregistrement restant est inférieur à 60 secondes, le voyant d'enregistrement commence à clignoter. Lorsque le temps d'enregistrement atteint 30 ou 10 secondes, le voyant clignote plus vite.

Enregistrement à partir d'un microphone externe ou d'autres dispositifs:

Vous pouvez brancher le microphone externe et autres dispositifs et enregistrer du son. Des microphones pris en charge par la prise d'alimentation peuvent aussi être utilisés.

• Ne branchez pas de dispositifs dans la prise de l'enregistreur pendant qu'il enregistre et n'en débranchez pas.
• Le microphone intégré devient inopérant quand un microphone est connecté dans la prise MIC de l'enregistreur.

1 Sélectionnez le fichier à placer dans le dossier.

• Appuyez sur la touche FOLDER/INDEX pour sélectionner le dossier et sur la touche > l ou < l pour sélectionner le fichier.

3 Appuyez sur la touche ^+ ou - pour ajuster un volume d'écoute confortable.

• Celui-ci peut être réglé entre [00] et [30].

Utiliser un écouteur:

Vous pouvez connecter un écouteur à la prise EAR sur l'enregistreur pour écouter.

• Afin d'éviter toute irritation de l'oreille, introduisez l'écouteur après avoir baissé le volume. Lorsque vous écoutez avec l'écouteur pendant la lecture, n'augmentez pas trop le volume. Cela pourrait entraîner une dégradation de l'audition et diminuer cette ouie.

Avance rapide et retour rapide:

Quand l'enregistreur est en mode de lecture, appuyez et maintenez enfoncée la touche ▶ ou ▶

À la libération de la touche, l'enregistreur reprendra la lecture normale. S'il y a une marque index au milieu d'un fichier, l'enregistreur s'arrête à cette position.

Repérage du début d'un fichier:

Quand l'enregistreur est en mode de lecture ou d'arrêt, appuyez et maintenez enfoncée la touche. L'enregistreur saute au début du fichier suivant.

Quand l'enregistreur est en mode de lecture, appuyez et maintenez enfoncée la touche

L'enregistre saute au début du fichier actuel. Quand I'enregistre est en mode d'arrêt, appuyez et maintenez enforcée la touche ! - L'enregistre saute au début du fichier précédent. Si I'enregistre s'arrête au milieu du fichier, revenez au début du fichier.

Quand l'enregistreur est en mode de lecture, appuyez sur la touche deux fois.

L'enregistreur saute au début du fichier précédent.

• Pendant la lecture, si vous sautez au début d'un fichier contenant une marque d'index, la lecture commence avec la position de marque d'index la plus proche. Lorsque vous essayez de sauter au début du fichier pendant la

lecture, si [SKIP] est réglé sur [ON], l'enregistre saute 10 secondes en avant ou 3 secondes en arrière.

Changer la vitesse de lecture

1. Appuyez sur la touche OK pour démarrer la lecture. 2. Appuyez de nouveau sur la touche OK pour ouvrir le menu de réglage de la vitesse de lecture. 3. Appuyez sur la touche + ou - pour régler la vitesse de lecture.

[1.0 PLAY]: Lecture à vitesse normale.

[0.5 PLAY] - [0.9 PLAY]: La vitesse de lecture ralentit.

[1.1 PLAY] - [2.0 PLAY]: La vitesse de lecture accélère.

Appuyez sur la touche OK pour valider le réglage.

• Si vous ne faites aucune manipulation pendant 3 secondes, le réglage sera appliqué et l'enregistreur retourne à l'écran initial.

• Même si la lecture est arrêtée, la vitesse de lecture modifiée sera maintenue. La lecture suivante se fera à cette vitesse.
• Si vous réglez la fonction d'annulation du bruit sur [ON], vous ne pouvez pas changer la vitesse de lecture.

1 Appuyez sur la touche OK pour démarrer la lecture. 2 Appuyez sur la touche REC () à l'endroit où vous vouez commencer le segment de lecture à répétition.

[A] clignote à l'écran. Lorsque la fin d'un fichier est atteinte alors que [A] clignote, ce point devient la position finale et la lecture à répétition commence.

Appuyez de nouveau sur la touche REC () à l'endroit où vous voulez terminer le segment de lecture à répétition. [A-b] s'affiche à l'écran.

• L'enregistreur lit le segment de façon répétée jusqu'à ce que la lecture à répétition du segment soit annulée.
• Comme en mode de lecture normale, la vitesse de lecture peut être modifiée pendant la lecture à répétition du segment.

Annulation de la fonction de lecture à répétition du segment:

Pour annuler la lecture à répétition du segment, appuyez sur la touche STOP (■), REC (●), ▶▶ ou ▶

• Si vous appuyez et maintenez enfoncée la touche et revenez en arrêt au-delà de la position de début, ou si vous appuyez et maintenez enfoncée la touche et avancez rapidement au-delà de la position finale, la lecture à répétition du segment est annulée.

Effacement

1 Sélectionnez le fichier que vous souhaitez effacer. 2 Quand l'enregistreur est en mode d'arrêt, appuyez sur la touche ERASE.

Le numéro de fichier et [NO] clignotent à l'écran. 3 Appuyez sur la touche ! pour désigner [YES]. 4 Appuyez sur la touche OK. L'effacement commence et [ERASE] clignote à l'écran.

Effacement de tous les fichiers d'un dossier:

1 Sélectionnez le dossier que vous souhaitez effacer. 2 Quand l'enregistrement est en mode d'arrêt, appuyez sur la touche ERASE. 3 Appuyez sur la touche ERASE de nouveau. - [ALL] et [NO] clignotent à l'écran.

4 Appuyez sur la touche [YES]. 5 Appuyez sur la touche OK. L'effacement commence et [ERASE] clignote à l'écran. - Les fichiers verrouillés ne peuvent pas être effacées.

• Si aucune action n'est sélectionnée dans les 8 secondes, l'enregistreur revient en position d'arrêt. Le traitement peut prendre jusqu'à 10 secondes. Ne retirez jamais les piles à ce moment-là car des données pourraient être perdues. En outre, vérifiez soigneusement le niveau de batterie restant afin de s'assurer que la batterie ne va pas manquer lors du traitement.
• Vous ne pouvez pas effacer les dossiers via l'enregistreur.

1 Quand l'enregistreur est en mode d'enregistrement ou de lecture, appuyez sur la touche folder/index.

• Même lorsqu'un index est posé, l'enregistrement ou la lecture continue de sorte que vous pouvez poser d'autres marques index de manière similaire.

Effacement d'une marque index:

Appuyez sur la touche ERASE lorsque le numéro d'index s'affiche à l'écran pendant environ 2 secondes.

• L'effacement d'une marque index entraîne le déplacement automatique vers le haut du numéro index suivant.

• Vous pouvez poser jusqu'à 16 marques index dans un cashier. Si vous essayez de poser plus de 16 marques index, le message [FULL] s'affiche.
• Des marques index ne peuvent pas être posées ou effacées dans un fichier verrouillé.

Informations de l'écran ACL

Quand l'enregistre est en mode d'arrêt, le fait d'appuyer et de maintenir enfoncée la touche STOP (■) commute les informations de l'écran dans l'ordre suivant: - Date actuelle Heure actuelle Durée d'enregistrement restante Date actuelle...

Quand l'enregistre est en mode d'enregistrement, le fait d'appuyer

sur la touche DISP/MENU commutes les informations de l'écran dans l'ordre suivant:

• Durée d'enregistrement écoulée Durée d'enregistrement restante Durée d'enregistrement écoulée... Quand l'enregistreur est en mode de lecture ou d'arrêt, le fait d'appuyer sur la touche DISP/MENU commute les informations de l'écran dans l'ordre suivant:
• Compte en avant Compte en arrêté Date d'enregistrement Temps d'enregistrement Compte en avant...

Méthode de paramétrage du menu

Vous pouvez régler chaque élément du menu comme suit.

1 Quand l'enregistreur est en mode 1darr, appuyez et maintenez enfoncée la touche DISP/MENU. 2 Appuyez sur la touche + ou - pour sélectionner l'élément à configurer. 3 Appuyez sur la touche l ou ↓ pour modifier le réglage. 4 Appuyez sur la touche OK ou + / - pour configurer l'élément. 5 Appuyez sur la touche STOP (■) pour quitter le menu.

L'icône du menu de paramétrage s'allume sur l'écran.

① Fichier bloqué ② Mode d'enregistrement ③ Sensibilité du microphone ④ VCVA (Déclenchement à la voix) ⑤ Enregistrement programme ⑥ Annuler bruit ⑦ Lecture continue ⑧ Alarme ⑨ Repeter

• L'enregistreur s'arrête s'il reste inactif pendant 3 minutes lors d'une opération de configuration des menus, quand un élément sélectionné ne s'applique pas.

Modes d'enregistrement [MODE]

[HQ]: Enregistrement audio haute qualité.

Enregistrement standard.

[LP]: Enregistrement de longue durée.

Pour enregistrer une réunion ou une conférence clairement, réglez sur une autre option que [LP].

Sensibilité du microphone [MIC]

[HI]: Sensibilité d'enregistrement élevée qui convient pour enregistrer des conférences et des leçons.

Une sensibilité d'enregistrement standard convient pour la dictée.

Lorsque vous souhaitez enregistrer clairément la voix d'une personne, regalez [MIC] sur [LO] et tenez le microphone intégré tout près de la bouche (5-10 cm).

Déclenchement à la voix [VCVA]

Quand le microphone détecte un son au niveau préférencé, le déclenchement à la voix (VCVA (Variable Control Voice Actuator)) intégrre démarre automatiquement l'enregistrement, et s'arrête quand le volume baisse. Particulièrement utile pour l'enregistrement prolongé, le déclenchement à la voix (VCVA) non seulement économique la mémoire en éteignant l'enregistrement pendant les périodes de silence, rendant ainsi l'enregistrement plus efficace.

[ON]: Active la fonction de VCVA.

[OFF]: Désactive cette fonction.

Pour régler le niveau de déclenchement du démarrage/arrêt:

Si le bruit ambiant est fort, la sensibilité de déclenchement du VCVA peut être ajustée en fonction de la situation d'enregistrement.

Lorsque le volume est inférieur au niveau de déclenchement préreglé, l'enregistrement s'arrête automatiquement après 2 secondes environ, et l'affichage (STAND-BY) clignote sur l'écran. Le voyant d'enregistrement s'allume quand l'enregistrement démarre et clignote en cas de pause d'enregistrement.

2 Appuyez sur la touche ^+ ou- pour ajuster le niveau de déclenchement du démarrage/arrêt.

• Vous pouvez régler le niveau de déclenchement sur l'une des 15 valeurs disponibles.
• Plus la valeur est élevée, plus la sensibilité sonore est élevée. Si vous régalez le niveau de déclenchement sur la valeur la plus élevée, un bruit infime suffira pour activer l'enregistrement.

• Le niveau d'activation de démarrage/arrêt varie aussi selon le mode de sensibilité du microphone sélectionné.
• Si le niveau de déclenchement n'est pas ajusté dans les 2 secondes, l'écran revient au précédent. Pour garantir de bons enregistrements, des enregistrements d'essai et ajustement du niveau d'activation de démarrage/arrêt sont recommandés.

Enregistrement programme [TIMER]

[ON]: Active l'enregistrement programme.

[OFF]: Désactive cette fonction.

1 Sélectionnez [ON] et appuyez sur la touche OK. - «Heure» clignote à l'écran. 2 Appuyez sur la touche + ou - pour modifier le réglage. 3 Appuyez sur la touche OK ou ↓ pour configurer l'élément. - Répétez les étapes 2 et 3 pour régler la « minute» de début et l'« heure » et la « minute » de fin. 4 Appuyez sur la touche + ou - pour désirer [ONCE] ou [DAILY].

[ONCE]: Enregistre une fois seulement à l'heure spécifique.

[DAILY]: Enregistre chaque jour à l'heure spécifique.

5 Appuyez sur la touche OK ou▶▶ pour configurer l'élément.

• Avec cette fonction, vous ne pouvez régler que les heures de démarrage et d'arrêt de l'enregistrement. Les réglages actuels du mode d'enregistrement, sensibilité du microphone, VCVA et douviers, s'appliquent avant que vous ne régliez l'enregistrement programmé.
• Si vous réglez un enregistrement programmé pouvant dépasser la capacité restante en termes de durée, [FULL] clignote pendant 2 secondes. Le réglage est appliqué mais l'enregistrement sera interrompu. Supprimez tout fidchin iturile.
• Si les piles s'épuisent pendant un enregistrementprogramme, l'enregistreur arrête l'enregistrement. Vérifiez le niveau des piles avant de commencer un enregistrementprogramme.

Annuler bruit [NOISE-C]

Si le son enregistré est difficile à comprendre à cause d'un environnement bruyant, ajustez le niveau de suppression du bruit.

[ON]: Le bruit sera réduit et la qualité du son du fichier s'en trouvera améliorée.

[OFF]: Désactive cette fonction.

Lecture continue [ALL PLAY] (pour le modulo vn-7700 uniquement)

[ON]: Lecture des fichiers en continu dans le dossier en cours jusqu'au dernier fichier puis arrêt.

[OFF]: Arrêt après la lecture du fichier en cours.

Répétition [REPEAT] (pour le modèle vn-7700 uniquement)

[ON]: Lecture à répétition du fichier en cours.

[OFF]: Désactive cette fonction.

Espace [SKIP] (Pour le modele VN-7700 uniquement)

Cette fonction est pratique pour passer rapidement à une autre

position de lecture ou pour dire de manière répétée des phrases courtes.

[ON]: Quand l'enregistreur est en mode de lecture, l'enregistre saute 10 secondes en avant si vous appuyez sur et 3 secondes en arrière si vous appuyez sur

[OFF]: L'enregistre saute en avant ou en arrirée d'un parchif.

S'il y a une marque d'index ou un repère plus proche que l'intervalle de saut, intervalle de saut avant ou arrière jusqu'à cette position.

Alarme [ALARM]

Vous pouvez utiliser la fonction alarme pour faire sonner l'alarme pendant 5 minutes au moment programmé. Au cours de ces 5 minutes, appuyer sur une touche quelconque autre que le commutateur POWER pour déclencher la lecture du fichier préselectionné. Un seul fichier peut être lu avec la fonction alarme. Sélectionnez un fichier pour la fonction avant de régler l'heure.

[ON]: Active la fonction de lecture d'alarme.

[OFF]: Désactive cette fonction.

1 Sélectionnez [ON] et appuyez sur la touche OK.

• «Heure» clignote à l'écran.

2 Appuyez sur la touche + ou - pour modifier le réglage.

3 Appuyez sur la touche OK ou pour configurer l'élément.

Répétez les étapes 2 et 3 pour régler la «minute».

Appuyez sur la touche + ou - pour désactiver [ONCE] ou [DAILY].

[ONCE]: La lecture d'alarme ne s'effectue qu'une seule fois à l'heure spécifiée.

[DALY]: La lecture d'alarme s'effectue chaque jour à l'heure spécifique.

Appuyez sur la touche OK ou ▶ pour configurer l'élément.

La tonalité de l'alarme s'arrête automatiquement si aucune touche n'est pressée dans les 5 minutes après le début de l'alarme. Le fichier n'est pas lu dans ce cas.

• Si l'heure de demarrage de l'enregistrementprogramme et la lecture d'alarme sont programmes à la même heure, l'enregistrementprogramme a la priorite.

[ON]: L'éclairage de la DEL est réglé.

[OFF]: L'éclairage de la DEL est annulé.

Avertissements sonores [BEEP]

L'enregistre émet des bips pour vous signaler les opérations de touche ou vous avertir en cas d'erreur.

[ON]: Active la fonction d'ajetissement sonore.

[OFF]: Désactive cette fonction.

• Si la fonction de lecture d'alarme a été régée, l'alarme sonnera à l'heure prévue même si les sons du système sont déactivés.

Fichier bloqué [LOCK]

Le verrouillage d'un fichier empêche l'effacement accidentel des données importantes. Sélectionnez un fichier avant le verrouillage.

[ON]: Verrouille le fichier et évite son effacement.

[OFF]: Déverrouille le fichier et permet son effacement.

Fractionnement des fichiers [DIVidE] (pour le modèle vn-7700 uniquement)

Les fichiers ayant de longues durées d'enregistrement peuvent être divisés de sorte qu'ils soient plus faciles à gérer. Arrêtez le fichier à la position à laquelle vous souhaitez le diviser et appliquez le réglage.

[YES]: Active la division des fichiers.

[NO]: Annule cette fonction.

1 Sélectionnez [YES] et appuyez sur la touche OK.

• La division des fichiers commence et [DIVIDE] clignote à l'écran.

• L'enregistreur ne peut pas diviser des fichiers lorsque le nombre de fichiers dans le dossier atteint 200. Les fichiers verrouillés ne peuvent pas être divisés.
• Ne retirez pas les piles pendant la division d'un fichier. Vous

risqueriez d'endommager les données.

Déplacer des fichiers [MOVE]

Déplacez transférez des fichiers enregistrés dans les dossiers [ ]

[3], [4] et [5] à d'autres dossiers. Le fichier transféré est ajusté à la fin du dossier de destination. Sélectionnez un fichier avant de le déplacer.

[YES]: Active les déplacements de fichiers.

[NO]: Annule cette fonction.

1 Sélectionnez [YES] et appuyez sur la touche OK.

Le dossier actuel et le nombre de fichiers clignotent à l'écran.

2 Appuyez sur la touche l ou I pour sélectionner le dossier de destination.

Appuyez sur la touche OK.

• Le dossier de destination et le numéro du fichier transféré s'affiche, et le transfert se termine.

• Si le dossier de destination est plein (200 fichiers), [FULL] s'affiche, et vous ne pourrez pas transférer le fichier dans ce dossier.
• Un fichier ne peut pas être déplacé dans le même dossier.
• Ne retirez pas les piles pendant le déplacement. Vous risqueriez d'endommager les données.

Formatage [FORMAT]

Si vous formatez l'enregistreur, tous les fichiers seront effacés et tous les réglages des fonctions reviennent à leurs valeurs par défaut à l'exception des réglages de la date et de l'heure. Pour le contenu enregistré important, nous vous recommendons d'en prendre note avant de formater l'enregistreur.

[YES]: Commence le formatage de l'enregistreur.

[NO]: Annule cette fonction.

1 Sélectionnez [YES] et appuyez sur la touche OK. - [NO] clignote à l'écran. 2 Sélectionnez de nouveau [YES] et appuyez sur la touche OK. Le formatage commence et [FORMAT] s'affiche sur l'écran.

• [END] s'affiche à la fin du formatage.

Le traitement peut prendre jusqu'à 10 secondes. Ne retirez jamais les pilles à ce moment-là car des données pourrait être perdues. En outre, remplacez les pilles usagées par des neuves afin d'être sûr qu'elles ne s'épuiseront pas pendant l'opération. Lorsque l'enregistrement est formatté, toutes les données sauvegardées, y compris les fichiers verrouillés, sont effacées.

Dépannage

Q1: L'enregistreur ne s'allume pas. R1: • Les piles sont peut-être épuisées.

• Les piles sont peut-être mal introduites. Vérifie les bornes ⑤ et avant d'introduire des piles neuves.
• Les bornes des piles sont-elles sales?

Si oui, nettoyez-les avec un chiffon sec.

Q2: Rien ne se produit lors de l'appui d'une touche. R2: Le commutateur POWER est peut-être réglé sur la position [OFF/HOLD].

Glissez le commutateur POWER en position [ON].

Q3: Le haut-parleur n'émet aucun son ou émet un son assourdi pendant la lecture. R3: La fiche des écouteurs est peut-être branchée sur l'enregistreur. Le volume est peut-être réglé au minimum. Q4: Impossible d'enregistrer. R4: En appuyant sur la touche REC () - Vérifiez si [FULL] s'affiche.

Sélectionnez un autre dossier ou supprimez tout fichier non nécessaire avant l'enregistrement. Au maximum 200 fichiers peuvent être enregistrés dans un dossier.

Q5: La vitesse de lecture est trop rapide (lente). R5: Il est possible que l'enregistreur soit réglé sur la lecture rapide (lente).

La vitesse de lecture est réglée sur [1.0 PLAY].

Support d'enregistrement:

Mémoire incorporée

VN-7700 (2 Go)/VN-7600 (1 Go)

Niveau d'entrée:

-70 dBv

Puissance maxi de sortie casque:

3 mW (à une charge de 8 Ω)

Haut-parleur:

Dynamique rond Ø 28 mm intégré

Prise MIC:

Prise mini-jack 0.35mm impedance MIC 2 kΩ

Prise EAR:

Prise mini-jack 3,5mm impedance EAR 8 ou plus

Puissance de travail max:

190 mW (haut-parleur 8 Ω)

Réponse en fréquence générale:

Mode HQ: 150 Hz à 7,9 kHz

Mode SP: 300 Hz à 4,7 kHz

Mode LP: 300 Hz à 2,9 kHz

Guide sur les durées d'enregistrement:

VN-7700

Mode HQ: Environ 78 h. 30 min.

Mode SP: Environ 202 h.

Mode LP: Environ 1151 h.

VN-7600

Mode HQ: Environ 39 h.

Mode SP: Environ 100 h.

Mode LP: Environ 573 h.

Alimentation:

Deux piles AAA (LR03)

Guide sur la durée de vie des piles:

En mode d'enregistrement

(Microphone intégré)

Mode HQ: Environ 68 h.

Mode SP: Environ 86 h.

Mode LP: Environ 57 h.

En mode de lecture

(Haut-parleur intégré)

Mode HQ: Environ 20 h.

Mode SP: Environ 21 h.

Mode LP: Environ 21 h.

(Ecouteur)

Mode HQ: Environ 49 h.

Mode SP: Environ 53 h.

Mode LP: Environ 57 h.

Dimensions extérieures:

104 (L) mm x 37 (P) mm x 19,1 (H) mm (Hors protubérances)

Poids:

Température d'utilisation:

0°C - 42°C

• Le temps d'enregistrement disponible peut être plus court si vous effectuez un grand nombre de petits enregistements.
• La durée de vie des piles est mesuré dit, d'après la loi sur les droits d'auteur, d'enregistrer des fichiers protégés sans la permission du propriétaire de ces droits.
• Les spécifications et la conception peuvent être modifiées sans préavis dans un but d'amélioration des performances.

Accessoires (options)

• Microphone-zoom compact (unidirectionnel) : ME32
• Microphone mono à suppression de bruit parasites (unidirectionnel) : ME52W Micro-cravate (omnidirectionnel) : ME15
• Capteur téléphonique : TP7 Cordon de raccordement : KA333

L'indication «Ce» signifie que ce produit est conforme aux exigences

européennes concernant la sécurité, la santé, l'environnement et la protection du consommateur.

Ce symbole [poubelle sur roues barrée d'une croix WEEE annexe IV] indique une collecte séparée des déchets d'équipements électriques et électroniques.

Dans les pays de l'UE. Veuillez ne pas jeter l'équipement dans les ordures domestiques. Pour la mise en rebut de ce produit, utilisez les systèmes de traitement et de collecte disponibles dans votre pays.

Produit concerné : VN-7700/VN-7600

Ce symbole [poubelle sur roues barrée d'une croix Directive 2006/66/CE, annexe II] indique une

collecte séparée des piles usagées dans les pays de l'UE. Veuillez ne pas jeter les piles dans les ordures domestiques. Pour la mise en rebut des piles usagées, utilisez les systèmes de traitement et de collecte disponibles dans votre pays.

Shinjuku Monolith, 3-1 Nishi-Shinjuku 2-chome, Shinjuku-ku, Tokyo 163-0914, Japan. Tel. [phone]

http://www.olympus.com
