DF40 - Lave-vaisselle MOFFAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	MOFFAT
Modèle	DF40
Dimensions (H x L x P)	820 x 598 x 550 mm
Poids net	35 kg
Capacité	12 couverts
Classe énergétique	A+
Consommation d'eau par cycle	10 L
Niveau sonore	49 dB(A)
Alimentation électrique	220-240 V, 50 Hz, 10 A
Programmes de lavage	6 programmes (Éco, Normal, Intensif, Rapide, Verre, Prélavage)
Fonctions spéciales	Départ différé, Sécurité enfants, Indicateur de sel et liquide de rinçage
Type de pose	Encastrable
Matériau de la cuve	Acier inoxydable
Hauteur d'encastrement min	820 mm
Largeur d'encastrement	600 mm
Profondeur d'encastrement	570 mm
Pression d'eau	0,04 - 1,0 MPa
Température maxi eau froide	25 °C
Longueur câble d'alimentation	1,5 m
Entretien courant	Nettoyage régulier des filtres
Réparabilité	Pièces détachées disponibles (pompe, résistance, clapets)

FOIRE AUX QUESTIONS - DF40 MOFFAT

Comment mesurer la hauteur de la porte du lave-vaisselle DF40 ?

Mesurez la hauteur de l'ouverture (A) et la distance entre la plinthe et le dessus (B). La hauteur maxi de la porte est A moins B moins 7 mm.

À quoi servent les mesures A, B et C dans l'installation ?

Les mesures A (hauteur d'ouverture) et B (distance plinthe-dessus) servent à calculer la hauteur de la porte. La mesure C (sol-centre trou ovale) permet de positionner les vis inférieures sur la porte : C moins B donne ce positionnement.

Comment démonter le support de porte du lave-vaisselle ?

Ouvrez complètement la porte, enlevez les goupilles de fixation des axes, dégagez les axes du support de porte, puis soulevez le support pour le dégager de la plinthe.

Comment fixer le support de porte sur le panneau en bois ?

Posez le support sur la porte en bois en respectant le positionnement latéral et la hauteur (C moins B). Fixez-le avec les 4 vis courtes traversant les trous ovales. Après ajustement, bloquez avec les 2 vis restantes dans les trous ronds.

Comment remonter la porte sur le lave-vaisselle après installation ?

Commencez TOUJOURS en remettant le support au fond des charnières avant d'ouvrir la porte. Ouvrez la porte et remettez les axes du support de porte en place (voir fig.3).

Que faire si le panneau d'habillage ne bascule pas librement au niveau de la plinthe ?

Si le panneau d'habillage ne bascule pas librement, il faut entailler la plinthe pour libérer le mouvement.

Comment vérifier l'écart entre la porte et le bandeau ?

Vérifiez que la distance entre la porte et le bandeau est d'au moins 7 mm. Si l'écart est trop important, vous pouvez monter une ou plusieurs des lattes d'espacement fournies.

Quels sont les outils nécessaires pour installer le panneau de porte ?

Vous aurez besoin d'un mètre pour les mesures, d'un tournevis (probablement cruciforme) pour les vis, et éventuellement d'une scie pour entailler la plinthe si nécessaire.

Où se trouvent les trous ovales et ronds sur le support de porte ?

Les trous ovales sont situés sur le support pour permettre le réglage en hauteur lors de la fixation initiale. Les trous ronds sont utilisés pour le blocage final après ajustement.

Pourquoi faut-il mesurer C (sol-centre trou ovale) ?

La mesure C permet de déterminer la hauteur de fixation des vis inférieures sur la porte en bois. En soustrayant B (distance plinthe-dessus), on obtient le positionnement en hauteur des vis inférieures.

MODE D'EMPLOI DF40 MOFFAT

Installez le lave-vaisselle dans sa niche d'encastrement conformément à la notice d'installation sans toute fois l'y fixer.

Mesurez et notez les mesures A et B.

HAUTEUR MAXI DE LA PORTE:

A moins B moins 7mm =

2

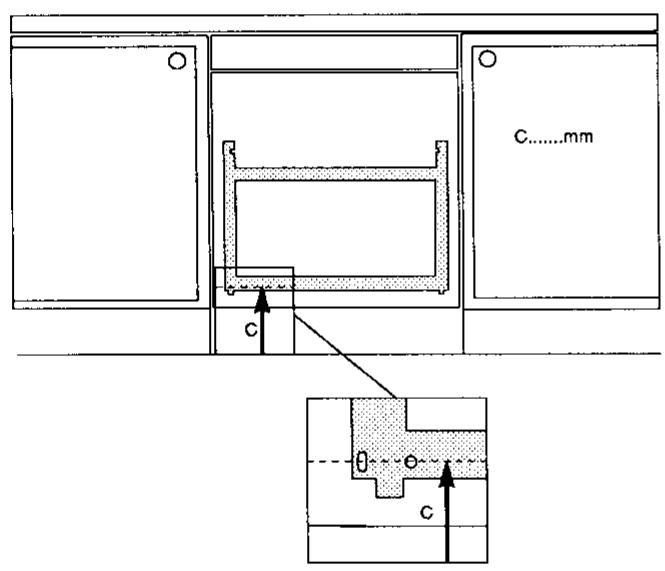

Mesurez C entre le sol et le centre du trou OVALE situé au bas du support de porte.

C moins B donne le positionnement en hauteur des vis inférieures sur la porte en bois (voir fig.4).

C moins ±bB = mm

3

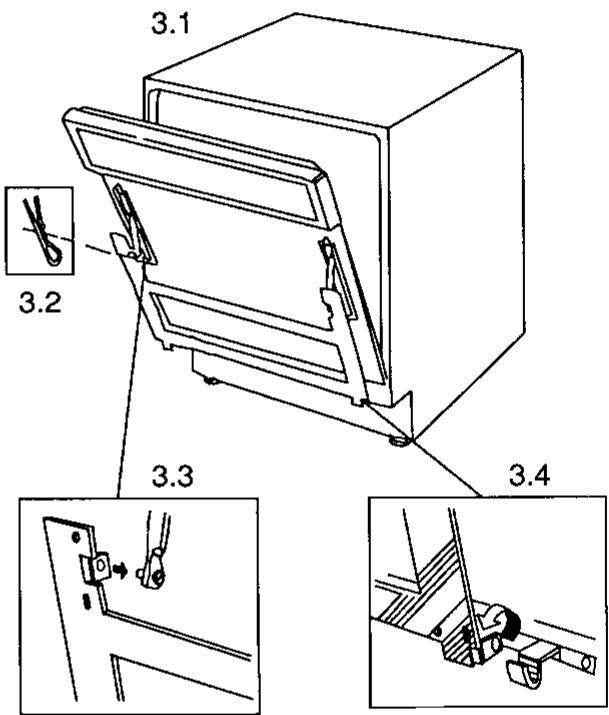

Démontez le support de porte du lave-vaisselle en procédant comme suit:

3.1 Ouvrez complètement la porte.
3.2 Enlevez les goupilles de fixation des axes.
3.3 Dégagez les axes du support de porte.
3.4 Soulevez le support de porte afin de le dégager de la plinthe.

4

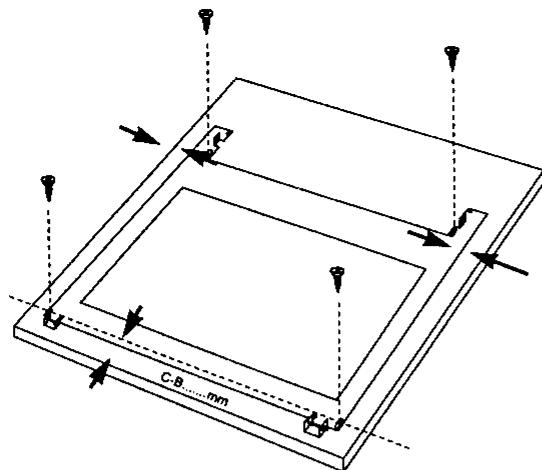

Posez le support sur la porte en bois en veillant à son bon positionnement (lateralément et C moins B).

Fixez le support à l'aide des 4 vis courtes au travers des trous OVALES.

Après l'ajustement final, bloquez la porte sur son support à l'aide des 2 vis restantes. Celles-ci doivent être visées sur la porte au travers des 2 trous RONDS sur le support.

Remontez la porte sur le lave-vaiselle suivant fig.3. (Commencez TOUJOURS en remettant le support au fond des charnières avant d'ouvrir la porte).

Ouvrez ensuite la porte et remetre les axes du support de porte, voir fig.3.

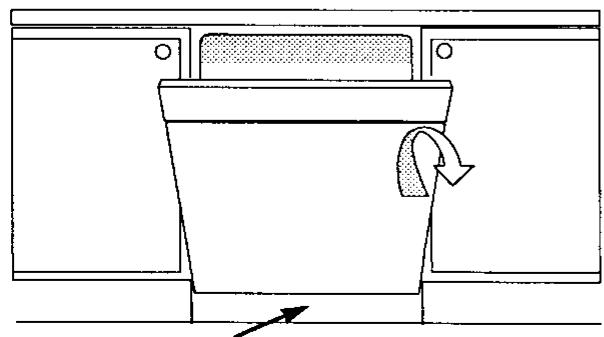

ATTENTION: Vérifiez que le panneau d'habillage bascule librement au niveau de la plinthe. Si non, entailleze la plinthe.

6

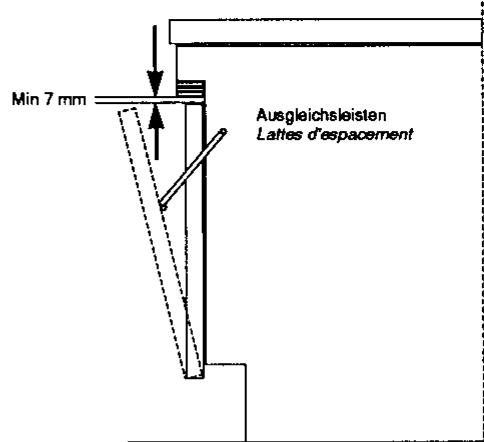

Vérifiez que la distance entre la porte et le bandeau est d'au moins 7 mm.

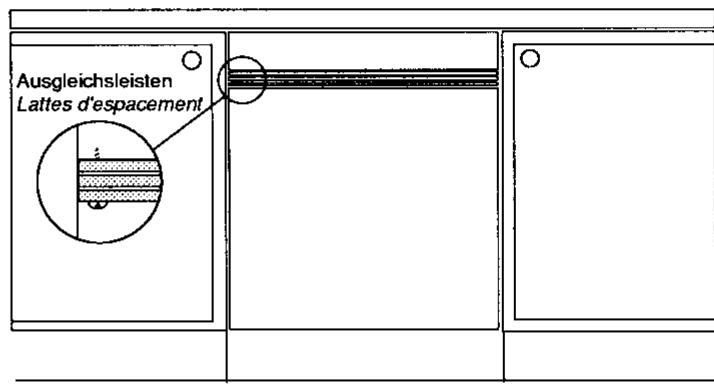

Si l'écart est trop important, il est possible de monter une ou plusieurs des lattes d'espacement livrées avec l'appareil.

ENDMONTAGE

Fixez le lave-vaisse dans sa niche d'encastrement conformément à la notice d'installation.
