Type d'appareil	Adaptateur numérique terrestre
Référence	703060
Marque	Non précisé
Entrées vidéo	Non précisé
Sorties vidéo	Non précisé
Support de la norme TV	Numérique terrestre (DVB-T)
Résolution supportée	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Fonction enregistrement	Non précisé
Guide électronique des programmes (EPG)	Non précisé
Télécommande incluse	Non précisé
Compatibilité TV	TV avec prise antenne
Connectivité	Non précisé
Langues disponibles	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - 703060 MEDIA PRICE

Comment configurer le MEDIA PRICE 703060 pour la première fois ?

Pour configurer le MEDIA PRICE 703060, branchez l'appareil à une source d'alimentation et suivez les instructions affichées à l'écran pour sélectionner votre langue et vos préférences de configuration.

Que faire si le MEDIA PRICE 703060 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez d'utiliser un autre câble d'alimentation.

Comment réinitialiser le MEDIA PRICE 703060 ?

Pour réinitialiser le MEDIA PRICE 703060, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes, jusqu'à ce que les voyants clignotent.

Le MEDIA PRICE 703060 affiche un message d'erreur, que faire ?

Si vous voyez un message d'erreur, consultez le manuel d'utilisation pour identifier le code d'erreur. En général, redémarrer l'appareil peut résoudre le problème.

Comment mettre à jour le firmware du MEDIA PRICE 703060 ?

Pour mettre à jour le firmware, connectez le MEDIA PRICE 703060 à Internet, allez dans le menu des paramètres, puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran.

Où puis-je trouver des pièces de rechange pour le MEDIA PRICE 703060 ?

Les pièces de rechange pour le MEDIA PRICE 703060 peuvent être commandées auprès de notre service client ou sur notre site web officiel dans la section 'Accessoires'.

Comment contacter le service client pour le MEDIA PRICE 703060 ?

Pour contacter le service client, vous pouvez appeler notre numéro de téléphone dédié ou envoyer un e-mail à l'adresse fournie sur notre site web dans la section 'Assistance'.

MODE D'EMPLOI 703060 MEDIA PRICE

1 Protégeons la planete 04
2 Aire absolument 04
3 Installation rapide 07
4 Description de la télécommande 08
5 Description de l'adaptateur 09
6 Utilisation au quotidien 10
7 Ajouter des chaînes 10
8 Utilisation d'un magnétoscope 10
9 Réinitialiser l'adaptateur 11
10 Heure et programmation d'enregistrement 12
11 Réglage de l'écran 13
12 Telecommandes universelles 13

SECTION AVANCE: www.mediaprice.fr

13 Calage / Orientation de l'antenne 14
14 Organiser des chaînes 15
15Changer le code secret 16
16 Blocage parental 17
17 Radios 17
18 Questions / réponses 17
19 En cas de probleme de reception 18
20 Glossaire 20
21 Canaux utilisés pour les émetteurs en service en 2008 21

La notice de votre terminal est composée de deux sections. La section essentielle comprend les informations indispensablees vous permettant d'inverter rapidement et simplement l'appareil, la description du produit et de sa télécommande, et la manière de l'utiliser au quotidien. Cette section essentielle compte également les consignes de sécurité et les informations réglementaires qu'il faut dire absolument.

La deuxième partie, appelée « section avancée», comporte des informations qui sont utile dans des cas rares. On y trouve par exemple des astuces pour régler l'antenne en cas de mauvaise réception. Nous y avons également placé la description de menus importants, mais très intuitifs.

Pour préserver l'environnement, cette notice papier ne comporte que la section essentielle. Une notice complète, incluant les deux sections, est disponible sur www.mediaprice.fr.

2 - A litre absolument

Lorsque des chaînes changent de fréquence, il est normal que vous ne les receviez plus. La manière la plus simple de les récapürer consiste à réinitialiser l'appareil comme expliqué au § 9 page 11.

L'intérieur de votre terminal contient des composants soumis à haute tension; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouze donc dessentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» de la section avancée, la plupart des mots techniques y sont expliqués.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre apparèil, la surchauffe qui en résultatait ferait veillir prématurément les composants. En cas d'orage, débranchez tous vos apparèils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants.

Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximé, des sources de flammes dues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun object rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l'appareil, mais non désrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairment eté occultées de ce document.

La programmation du terminal se fait par l'intermédiaire des menus. Pour facilititer la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Recherche / Rech. man.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.

• Appuyez sur la touche pour selectionner le menu Recherche et appuyez sur OK.

• Appuyez sur la touche ↓ pour sélectionner le sous-menu Rech. man. et appuyez sur OK.

• Appuyez sur OK pour valider.

• Vous remarquerez que les mots écrites en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Cet adaptateur est garanti un an pieces et main d'oeuvre. En cas de problème technique, adressez-vous directement à votre revendeur en vous munissant de la facture d'achat de votre apparéil.

Ce logo signifie qu'il ne faut pas jeter les apparèels hors d'usage avec les ordures menagères. Les substances dangereuses quils sont susceptibles deContainir

peuvent nuire à la santé et à l'environnement. Faites repriseces ces apparéls par vosur distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par vosur commune.

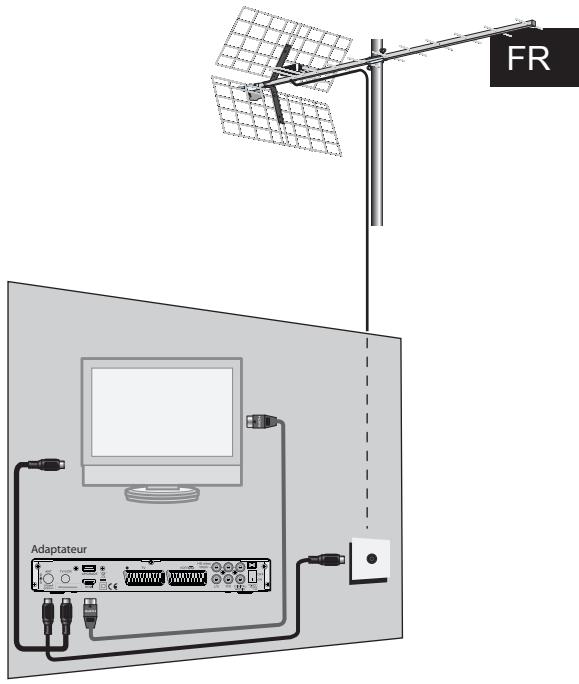

3 - Installation rapide

L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT (F page 9) de l'adaptateur. Reliefz l'adaptateur et le télévisuer par un cable d'antenne masculiné/femelle. Ce cable permet de continuer à receivevoir les chaînes analogiques locales sur le télévisueur si elles ne sont pas encore accessibles par la TNT. L'absence de ce cable ne nuit pas à l'installation TNT. Reliefz votre télévisueur à l'adaptateur grâce à un cordon HDMI, allumez le télévisueur et metteze-le en mode HDMI (voir notice du télévisueur si nécessaire). Branchez le cordon d'alimentation sur le secteur. Le voyant vert en façade s'allume. Insérez les piles dans la télécommande.

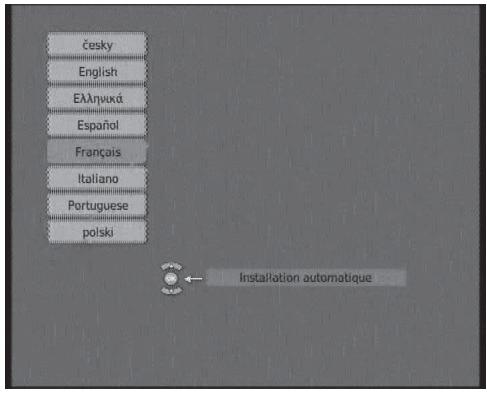

L'écran du téléviseur affiche un menu de selection de langue. Si ce n'est pas le cas, vérifie les connexions et le mode HDMI de votre téléviseur.

En cas de problème, consultez également le paragraphe 18 point n°1 (voir page 17).

Choisissez la langue avec les touches

,puis appuyez sur OK.

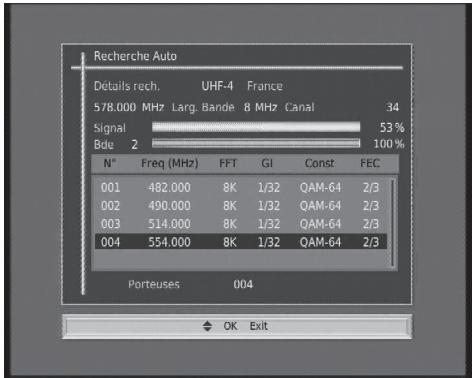

La recherche automatique de chaîne démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée. Pour satisfaire le plus grand nombre, nous avons régle les paramétres usine de telle manière que les émissions 4:3 seront déformées pour occuper la totalité de votre écran 16:9. Si vous étés un puriste et souhaitez voir les émissions 4:3 non déformées, avec des barres noires à gauche et à droite de l'écran, nous vous invitons à régler, dans MENU / Configuration / Système /

Si la recherche n'a pas trové toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT.

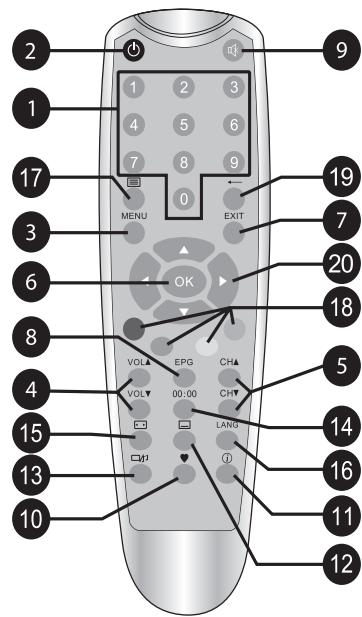

4 - Description de la télécommande

1 En utilisation normale, permet de taper le numero de la chaîne souhaiée. Dans le mode programmation, permet de rentrer les valeurs numériques.
2 Permet de mettre en veille l'adaptateur ou de l'allumer.
3 Permet d'entrez dans le menu principal ou de revenir au menu precedent.
4 Permet de regler le volume.
5 Un appui fait changer de chaine.
6 Permet d'afficher la liste des chaînes. Validation dans les menus.
7 Permet de revenir à la chaine en cours.
8 Fait apparaftre le Guide Electronique des Programmes.
9 Un appui permet de couper le son. Un deuxième appui revient en mode normal.
Pour acceder plus rapidement aux chaînes favorites.
11 Touche ① (info). Un premier appui affiche des informations sur le programme en cours, un deuxieme appui affiche des parametes techniques sur la chaîne en cours ainsi que le niveau de signal.
12 Pour activer ou désactiver les sous-titres (DVB).
13 Pour basculer du mode TV au mode Radio et inversement.
Pour programmer la mise en veille dans 10 minutes ou 20 minutes, etc.

15 Accès rapide au format d'écran.
Pour besoin parmi les voies audio disponibles (autre langue, Dolby Digital, ...).
17 Permet d'acceder au téléxte (si diffuse).
18 Utilises dans certains menus et dans le navigateur du magazine teteixe.
19 Permet de revenir à la chaîne regardée précédemment.
20 Flèches pour naviguer dans les menus et modifier les différents paramètres. Hors des menus, permet de changer de chaînes et de régler le volume.

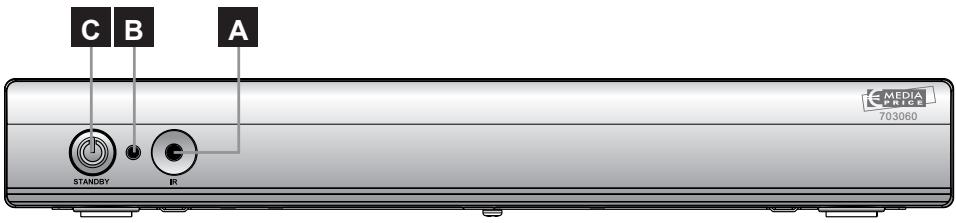

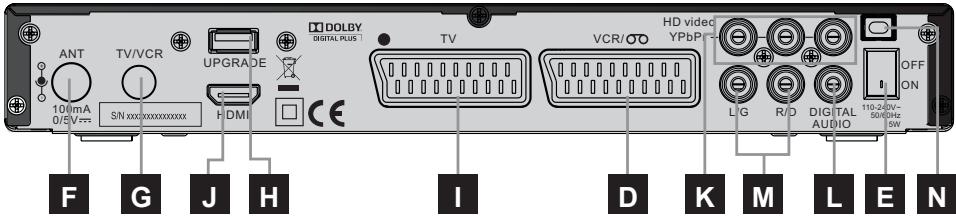

5 - Description de l'adaptateur

A Récepteur infrarouge (détecte le signal infrarouge de la télécommande).
B Indicateur lumineux. Levoyant vert allumé signifie : en marche. Levoyant rouge allumé signifie : en veille.
Bouton marche/arret.
D Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur lorsqu'il est en voille.
E Interrupteur Marche/Arret.
F Entrée antenne terrestre (râteau).
G Sortie antenna TV (ou magnétoscope).
H Connecteur USB pour SAV uniquement.

1 Sortie péritel TV. Pour connecter l'adaptateur au téléviseur, lors de l'utilisation avec un magnétoscope. Le signal qui vient du magnétoscope est analogique, il n'est donc pas disponible sur la sortie HDMI. C'est pourquoi vous doivent relier l'adaptateur au téléviseur par un cordon péritel. Si vous n'utilise pas de magnétoscope ou enregistrreur DVD, la prise péritel TV est inutile.
J Sortie HDMI (haute définition numérique).
K Sorties YUV (haute définition analogue).
L Sortie audio numérique.
M Sorties audio analogue.
N Alimentation secteur.

6 - Utilisation au quotidien

Enutilisationnormale,vousn'utiliserezqueles touchessuivantesdontla fonctionestdecriteau paragrapheprecedent：

• Touches pour régler le volume sonore.
• Touches pour changer de chaîne.
• Touche pour couper et remettre le son.
• Touches numériques ou touche OK pour aller directement à une chaîne.
• Touche [p] pour acceder au télétexte.
• Touche EPG pour acceder au guide des programmes.

7 - Ajouter des chaînes

Si de nouvelles chaînes sont diffusées, vous pouvez les ajouter grâce au menu Recherche / Recherche Auto. Dans bien des cas, une réinitialisation usine (MENU / Configuration / Réinitialisation) sera plus efficace car la liste des chaînes est épuree et ne présente alors plus que les chaînes effectivement émises.

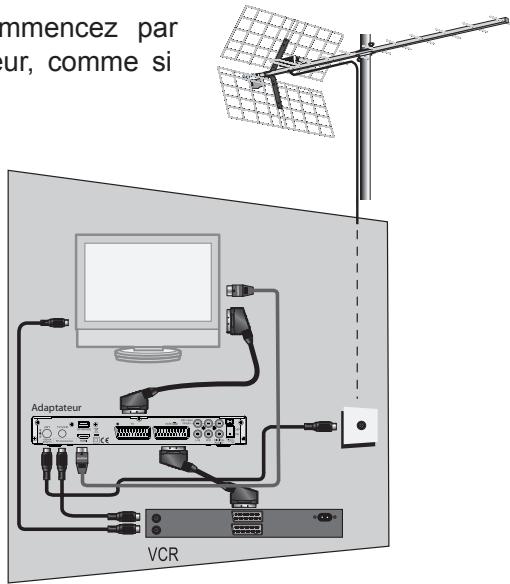

8 - Utilisation d'un magnétoscope

La lecture d'une cassette à travers l'adaptateur ne peut se faire que par des cordons péritels. En effet, la sortie HDMI du terminal ne fournit que le signal TNT. Elle ne peut pas restituer le signal qui arrive sur l'entrée péritel magnétoscope. Aussi, vous avez besoin de relier le magnétoscope à la prise péritel VCR, mais également le téléviseur à la prise péritel TV.

Pour enregistrer une chaine, commencez par visualiser la chaine sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...)

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en seLECTIONnant la chaîne 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH de la télécommande du magnétoscope.

Pour dire une cassette, mettez l'adaptateur en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l'adaptateur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistrateurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHÂINE ET ENREGISTRER UNE AUTRE CHÂINE EN MÂME TEMPS.

ATTENTION : IL EST OBLIGATOIRE DE PROGRAMMER AUSSI UN ENREGISTREMENT SUR VOTRE MAGNETOSCOPE OU VOTRE GRAVEUR DVD.

9 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifie la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, chaînes bloquées, etc.) seront perdues.

Afin d'éviter une perte de données non intentionnelle, un mot de passage est demanded pour autoriser la réinitialisation.

• Allez dans MENU / Configuration / Réinitialisation.
• Appuyez sur « et OK pour confirmer.
• Tapez les 4 chiffres de votre code secret (0000 en sortie d'usine).
• Patientez quelques secondes.

10 - Heure et Programmation d'enregistrement

Votre terminal possède une horloge interne qui permet de programmer un allumage en différé.

Programmation d'un enregistrement :

• Mettez-vous sur la chaine à enregistrer
• Allez dans MENU / Configuration / Systeme / Réveil.
• Sur la ligne Prog.N ^ ,CHOISSEZ un numero de revelations libre (1 pour le premier revelations, 2 ensuite, etc.)
• Sur la ligne Mode,CHOisissez une fois pour un enregistrement unique. Vous pouvez aussi programmermer un événement quotidien ou hebdomadaire, par exemple.
• Sur la ligne Mode réveil, laissez Chaine.
• Sur la ligne Chaine au réveil, laissez la chaine proposée, mais vous pouvez encore changer si vous le voulez.
• Sur la ligne Date, appuyez sur la flèche pour afficher le calendrier. Vous pouvez alors désirir l'année, le mois puis le jour en vous déplaçant avec les flèches.
• Sur la ligne Heure, entrez l'heure de démarrage de l'émission.
• Sur la ligne Durée, entrez la durée de l'émission.
• Appuyez sur OK, un message «Attendez, SVP» apparait.
• Appuyez sur EXIT pour quitter tous les menus.

PROGRAMMEZ MAINTENANT VOTRE MAGNETOSCOPE EN CONSEQUENCE.

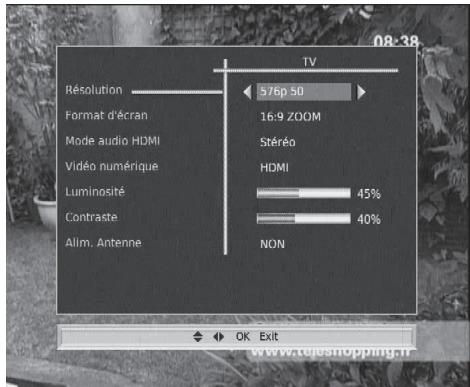

Le menu Configuration / système / TV permet de régler différents paramétres de visualisation de l'image :

La ligne Format d'écran permet de gérer les écrans 4:3 et 16:9 :

• 4:3 LB. Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
• 4:3 PS. Pour un télévisuer 4:3. Les images 16:9 seront affichées

sur toute la surface de I'ecran, amputees des extrémités droite et gauche.

• 16:9 Auto. Pour un téléviseur 16:9 relié par péritel. Si votre téléviseur est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.
• 16:9 HDMI pour un téléviseur 16:9 relié au terminal par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.

• 16:9 ZOOM pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étiérées horizontally pour occuper la totalité de l'écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons votre attention sur le fait que ce mode alteréeVote perception de la normalité.

• La ligne Alim. Antenne permet d'activer l'alimentation 5V pour une antenné d'intérieur, par exemple.

12 - Télecommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabricant de l' apparéil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementisable parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre qu'Astrell ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Astrell. Il est recommendé de contacter le fabricant de la télécommande universelle.

Après la recherche automatique de la première installation, si aucune châne n'a été trouvée sur votre râteau actuel, c'est donc vraisemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre antenné. Nous distinguergons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous étés censé capter le numérique.

Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

• Allez dans MENU / Recherche / Rech. man.
• Sur la ligne Canal n^ ,CHOISSEZ le canal adequat avec les flèches
• Patientez quelques secondes et observez les graphes de Qualité de réception et Signal.
• Tournez l'antenne pour optimiser la réception. Lorsque vous approached de la direction de l'émetteur, le Signal doit augmenter, puis la Qualité.

Une qualité de 65% est le minimum pour une image stable. Si la Qualité

n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Allez dans MENU / Recherche / Recherche Auto.
• Confirmez pays France en tapant OK.
• Confirmez en sélectionnant OUI avec les flèches et validez par OK.

Cas n°2

Vous receivez les chainines nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous étés certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de l'adaptateur. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Recherche / Recherche Auto).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitière de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitière de tour en faisant une recherche à chaque fois. Vous devriez finir par receivevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche ① pour afficher l'indicateur de signal en bas. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

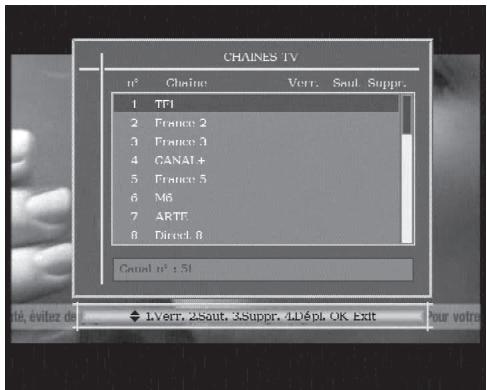

14 - Organiser des chaînes

Le menu Châines / Editor permet de supprimer des chaînes, de les masquer, les déplacer ou de les bloquer. Les explications données dans cèparagraphevalentégalement pour les radios, au travers du menu Gestion des radios.

A - Masquer une châne

Une chaîne masquée est une chaîne

qui n'est plus accessible avec les touches CH . Vous pouvez toujours y acceder en affichtant la liste des chaînes (touche OK).

Pour masquer une châne,

• Sélectionnez et regardez la chaîne à masquer.
• Allez dans MENU / Chaines / Editor.
• Appuyez sur la touche 2, une flèche apparait dans la colonne Saut;
• Appuyez sur 2 pour faire disparaître la marque de selection.
• Vous pouvez selectionner d'autres chaînes avec les flèches et les masquer avec la touche 2.

• Appuyez sur OK pour sauvegarder.

• Appuyez sur EXIT pour quitter et sauvegarder.

B - Bloquer une chaine

• Allez dans MENU / Chaines / Editor.
• Sélectionnez avec les flèches la chaîne à bloquer et appuyez sur 1, un cadenas apparait dans la colonne Verr.
• Appuyez sur EXIT pour quitter et sauvegarder, et, bien entendu, modifier le code parental (0000 en sortie d'usine). Voir paragraphe suivant.

C - Supprimer des chaînes

Allez dans MENU / Châines / Editor.
- Sélectionnez la chaîne à supprimer avec les flèches ▲ ▼.
- Appuyez sur la touche 3, une croix apparait dans la colonne Suppr.
- Vous pouvez selectionner d'autres chaînes de la même manière.
- Appuyez sur OK pour valider votre sélection, une fenêtre de confirmation s'affiche.
- Appuyez sur ↓ pour sélectionner OUI puis validez par OK.
- Appuyez sur EXIT pour quitter tous les menus.

D - Déplacer une chaîne

• Allez dans MENU / Châines / Editor.
• Sélectionnez avec les flèches la chaîne à déplacer et appuyez sur la touche 4, le bandeau devient blanc.
• Sélectionnez avec les flèches la nouvelle position de la chaîne et appuyez sur OK.
• Appuyez sur EXIT pour quitter et sauvegarder.

Note : Déplacer une châne ne change pas son numéro logique. Si vous foulez changer la numérotation des chaînes, il faut au préalable aller dans MENU / Configuration / Affichage et régler le paramètre LCN sur NON.

15 - Changer le code secret

Votre terminal est livre avec un code secret (PIN) par défaut 0000. Le code permet de bloquer les chaînes dont vous poulez restreindre l'accès ou pour protéger la configuration du terminal.

• Allez dans MENU / Configuration / Systeme / Verrouillage.
• Descendez sur la ligne Ancien code, et tapez le code actuel (0000 en sortie d'usine).
• Sur la ligne Nouveau code, tapez le nouveau code secret.

• Sur la ligne Confirmer le code tapez une deuxième fois le nouveau code secret.

• Si vous deuxieme saisie confirme la première, le nouveau code est sauvegardé automatiquement.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

16 - Blocage parental

Votre terminal Astrell utilise un blocage parental évolué qui vérifie, en utilisant des informations envoyées par les opérateurs, que le programme en cours peut être visualisé. Par exemple, si vous réglez une limite d'âge à 10 ans, les émissions déconseillées aux moins de 12 ans seront bloquées.

• Allez dans MENU / Configuration / Systeme / Verrouillage.
  Sur la ligne niveau moral, selectionnez l'age limite avec les flèches « »
• Appuyez sur OK pour valider votrechoix.
• Entrez votre code secret pour valider la modification.
• Si votre code est toujours 0000, changez-le comme expliqué plus haut.

Note : nous ne poursions pas etre tenus pour responsables des informations (eventuellesment erronées) diffusées par les opérateurs. Il arrive en effet que les informations diffusées sont inexactes ou peu précises dans le temps.

17 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dés que vous appuyez sur la touche , vous entrez dans le mode radio.

18 - Questions / Réponses

• Pourquoi l'écran reste noir ?

La châne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une châne cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair.

• La télécommande fonctionne mal.

• Remplacez les piles par des piles neuves.

• Veillez à vous éloigner au moins d'un mètre de l'appareil.

• Où brancher le décodeur Canal + ?

Si vous avez un magnétoscope, laissez le décodeur branché sur la prise AV2 du

magnétoscope. Si vous n'vez pas de magnétoscope, vous pouvez brancher le décodeur sur la prise VCR de l'adaptateur. Pour regarder Canal +, il faut alors sélectionner la chaîne 4 du téléviseur etmettre l'adaptateur en veille.

- France 3 ne correspond pas à ma région.

Certains émetteurs diffusent deux versions régionales de France 3. La première sur la chaine n^3 , l'autre sur la chaine n^22 . Si vous n'avez pas France 3 de votre région sur la chaine 22, c'est que votre antenné est orientée vers l'émetteur d'une région voisine.

19 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.	Votreantennepointevers un émetteuranalogue, alorsque les chainsinesnumériques sontémises sur un autre émetteur.	Modifiez l'orientationde votre ANTENN(e voir paragraph 13page 14).
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.Vous habitez en appartement.	Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez vosotrepropriétaire ou votre syndic de co-propriété.
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.	Votre zone n'est pasencore couvertepar le numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaines chanînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chanînes que vous receivez, le niveau de réception n'est pas très élevé. En analogique, votre image n'est pas parfait.	Vous étés situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antenne plus performante.
Vous receivez toutes les chanînes numériques, mais la réception est perturbée à certains moments (quand un apparilé电量 s'allume, par exemple).	Vous étés perturbé par des parasites.	1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.3 - Remplacez le cable entre l'antenne et la prise.
Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout.	Vous étés victime d'échos.	1 - modifier légèrement l'orientation de l'antenne.2 - remplacez l'antenne par une nouvelle ayant des grilles anti'échos plus performantes.
Vous receivez certains multiplexes (certains canaux) mais les canaux supérieurs à 60 sont perturbés ou pas reçus du tout.	Votre antenne rouge le haut de la bande UHF.	Procurez-vous une antenne performante sur toute la bande UHF.
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l'inverse).	Votre antenne ne capte qu'une partie de la bande UHF.	Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF.
Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vous étés en limite de zone.	Procurez-vous une antenne plus performante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toutefois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximé d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (teléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

20 - Glossaire

Adaptateur	Appareil permettant de receivevoir les chaînes en clair de la TNT.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l'arrivée du numérique, l'analogue terrestre est vous à disparaître en 2011.
Canal	Nombre donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Codec	Codeur/Décodeur. Moyen d'encoder un contenu audio-video, et de le décoder.
Code PIN	Nombre d'Identification Personnel = mot de passer.
Emetteur	Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Yourter terminal peut receivevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins encomber le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaines que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.
Terminal	Equipement final d'une communication. Cet adaptateur est un terminal numérique.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «cable» ou «satellite».
TNT	Télévision Numérique Terrestre.

Dpt	Ville	site	R1	R2	R3	R4	R5	R6
01	Gex	Gex Nord Est	55	45	39	61	--	58
02	Hirson	Landouzy	62	59	60	63	57	35
	St Quentin	Sud	36	58	60	29	63	35
03	Montlucon	Agglomération	39	54	37	53	34	65
05	Gap	Mt Colombis	57	25	51	22	54	28
		agglomération	57	25	51	22	54	28
06	Cannes	Vallauris	23	26	34	53	48	42
	Nice	Mont Alban	38	31	34	49	48	42
	Menton	Cap Martin	47	31	44	41	67	63
	Grasse	agglomération	23	26	34	53	48	42
07	Aubenas	Nord	38	35	40	43	54	46
	Privas	Sud	44	49	50	41	30	33
08	Charleville-Mezière	Sury	32	47	24	22	27	35
09	Saint Girons	Sud	30	48	50	22	26	36
10	Troyes	Les Riceys	25	22	41	36	26	28
11	Carcassonne	Montagne Noire	65	31	59	57	62	60
12	Rodez	Est (V)	46	25	28	52	53	38
		Sud-Ouest	46	25	28	52	53	38
13	Marseille	Massif de l'Etoile	62	59	28	25	22	30
		Pomegues	62	59	28	25	22	30
	Roquevaire	agglomération	45	59	28	25	22	30
14	Caen	Caen Nord	31	30	32	33	50	58
		Mont Poincon	26	34	49	23	29	58
15	Aurillac	Agglomération	42	34	37	39	50	45
16	Angoulëme	agglomération	29	59	62	54	27	24
	Ruelle	agglomération	29	59	62	54	27	24
17	La Rochelle	Mireuil	53	59	62	54	50	56
	Saintes	agglomération	37	59	62	54	27	24
18	Bourges	Collines du Sancerrois	35	24	63	27	60	32
19	Brive	Lissac	28	41	38	51	44	47
	Ussel	Meymac	49	41	52	55	44	47
20	Ajaccio	Baie d'Ajaccio	29	26	42	38	59	53
	Bastia	Serra di Pigno	23	40	34	45	37	29
	Porto Vecchio	Nord-Ouest	33	27	30	38	28	39
21	Dijon	Nuit St Georges	25	50	63	66	32	28
		agglomération (V)	53	50	63	66	32	28
22	Guingamp	agglomération	30	46	43	40	37	32
	Saint Brieuc	agglomération	60	22	25	23	37	26
23	Guéré	St-Léger-le-G.	34	31	37	55	66	32
24	Bergerac	Audrix	33	42	45	39	22	30
	Perigueux	agglomération	63	42	45	39	--	30
		Sud	63	42	45	39	--	30
25	Besançon	Brégille	35	48	58	51	60	63
	Montbéliard	Fort-de-la-Chaux (V)	29	55	43	58	--	32
26	Valence	Agglomération	52	49	50	55	30	33
	Romans-sur-Isère	agglomération	52	49	50	55	30	33
27	Evreux	Agglomération	52	38	43	46	37	40
	Vernon	agglomération	41	38	43	46	51	44
28	Chartres	Montlondon	41	38	49	31	37	56
		agglomération	41	38	23	31	37	40
	Dreux	agglomération	41	38	42	31	37	36
29	Brest	Monts d'Arrière	30	22	25	23	28	26
		agglomération	30	22	25	23	28	26
	Quimper	agglomération	30	53	56	48	58	50
30	Ales	Agglomération	40	59	57	41	54	46
		Mont Bouquet	31	59	63	41	54	37
	Nimes	Sud-Est	63	59	51	41	54	46
31	Toulouse	Toulouse Est	56	49	52	51	55	53
		Pic du Midi	54	48	50	22	26	36
32	Auch	agglomération	63	48	50	22	26	36
33	Arcachon	Agglomération	23	37	46	31	34	30
	Bordeaux	Cauderan	23	26	22	32	36	30
		Bordeaux Est	23	59	62	44	41	30
34	Montpellier	St-Baudille	49	55	51	52	54	37
35	Rennes	Bécherel	35	46	43	40	37	32
36	Argenton-sur-Creuse	Malicornay	39	45	63	36	60	42
37	Tours	Chissay	34	38	63	48	37	51
38	Grenoble	Tour sans Venin	37	21	24	31	27	34
	Voiron	Montaud	32	21	24	31	27	34
41	Blois	agglomération	34	38	63	48	37	51
42	Roanne	Agglomération	21	60	63	37	24	27
	St Étienne	Croix du Guizay	50	23	39	54	29	26
43	Le Puy-en-Velay	Agglomération	45	42	51	48	54	26
44	Nantes	Nantes Sud Est	28	44	62	25	27	24
45	Orléans	La Plaine Poteau	46	38	63	48	40	51
47	Agen	Agglomération	49	42	45	51	52	55
	Cahors	Nord	23	49	52	64	55	60
		Sud	23	49	52	64	55	60
	Villeneuve sur Lot	Nord	33	42	45	39	--	30
48	Mende	Agglomération	27	21	24	48	32	38
49	Angers	Rochefort-sur-Loire	51	40	56	43	48	46
50	Cherbourg	Digosville	63	34	49	53	57	32
	Mortain	agglomération	54	65	56	48	53	62
	Saint Lo	agglomération	39	42	49	53	57	32
51	Reims	Hautivilliers	32	31	37	34	45	42
52	Chaumont	Chalindrey le Cognelot	34	42	61	40	45	64
	St Dizier	agglomération	23	47	41	44	26	28
53	Laval	Mont Rochard	59	38	56	61	37	62
54	Nancy	Malzéville	27	47	61	58	24	65
	Longwy	Bois des Châ	33	56	50	22	25	69
55	Bar le Duc	Willercourt	49	47	41	44	45	52
		agglomération	33	47	57	44	60	63
	Verdun	Septsarges	33	25	50	22	--	69
56	Lorient	Ploemeur	31	35	64	33	61	32
	Vannes	Landes les Lavaux	57	46	64	49	61	59
57	Forbach	Kreutzberg	33	56	61	54	--	36
	Metz	Luttange	33	56	61	58	--	36
	SarREbourg	Donon	41	47	61	54	--	51
59	Lille	Lambersart	36	29	32	30	33	35
		Bouvigny	23	48	26	30	31	35
	Dunkerque	Mont des Cats	44	48	32	30	31	35
	Maubeuge	Rousies	44	47	26	41	31	35
	Valenciennes	Marly	52	59	26	36	31	35
61	Alençon	Monts d'Amain	39	65	49	31	37	58
62	Boulogne s/ mer	Mont Lambert	44	28	51	41	65	35
63	Clermont-Ferrand	Puy de Dôme	50	31	37	53	34	32
64	Bayonne	La Rhune	65	42	51	49	62	57
66	Perpignan	Pic de Neulos	23	21	24	26	27	39
67	Strasbourg	Nordheim	48	47	61	22	69	51
68	Montmélian	Le Fort	62	21	25	63	59	22
	Mulhouse	Belvédère	53	55	54	37	66	65
69	Lyon	Fourviere	56	36	21	54	27	24
		Mont Pilat	45	36	39	54	42	47
70	Vesoul	agglomération	51	43	54	40	38	46
71	Autun	Bois du Roi	47	39	63	66	52	68
	Le Creusot	Mont Saint Vincent	58	39	24	61	36	64
	Macon	Bois de Cerves	53	50	39	37	32	47
72	Le Mans	Mayet	26	23	22	31	37	36
73	Chambéry	Mont du Chat	62	48	51	54	59	47
	St Jean de Maurienne	Est	27	33	25	63	57	30
74	Annecy	Agglomération	45	22	25	42	67	28
	Cluses	Cluses Nord Est	35	23	39	26	--	29
75	Paris	Sud / Villebon	35	56	60	63	51	57
		Nord / Sannois	35	54	60	63	51	57
		Est / Chennevierres	35	54	60	63	51	57
		Tour Eiffel	35	21	27	24	29	32
76	Dieppe	Agglomération	57	42	45	39	60	63
	Le Havre	Harfleur	48	42	57	63	54	58
	Neufchâtel-en-Bray	Croixdalle	55	52	27	24	37	58
	Rouen	Rouen Sud	29	21	27	24	37	32
77	Meaux	Agglomération	55	63	64	60	45	42
78	Mantes	Maudétour	48	38	43	46	51	40
79	Niort	Canton de Melle	37	59	62	54	27	24
	Parthenay	Amailloux	57	59	62	54	48	36
80	Abbeville	Maison Plaine	29	25	33	39	37	58
	Amiens	Saint Just	36	50	43	46	53	40
		agglomération	29	55	33	39	37	35
81	Albi	Agglomération	53	56	49	37	55	34
83	Hyères	Cap Benat	23	26	32	45	63	29
	Saint-Raphaël	Pic de l'Ours	23	26	34	53	48	42
	Toulon	Cap Sicié	55	47	50	49	53	52
	Draguignan	Sud-Ouest	22	24	34	54	48	27
84	Avignon	Mont Ventoux	43	59	51	41	54	46
85	La Roche-sur-Yon	agglomération	46	44	62	25	27	24
	La Tranche s/ mer	agglomération (V)	21	59	62	54	27	24
	Les sables d'Olonne	agglomération	64	44	62	25	27	24
		Nord	64	44	62	25	27	24
86	Poitiers	Agglomération	50	59	62	53	56	61
	Chatellerault	agglomération	32	59	62	54	27	24
87	Limoges	Agglomération	65	59	62	37	34	46
88	Epinal	Bois de la Vierge	56	62	59	37	49	64
	Vittel	Le Haut de Dimont	56	58	61	37	45	64
89	Auxerre	Molesmes	64	61	33	30	58	32
	Sens	Gisy les Nobles	59	61	62	48	58	54
90	Belfort	Agglomération (V)	29	55	43	37	--	26

Chaines gratuites :

1	France 2 France 3 France 5 Arte La Chaine parlementaire Chaines locales
2	Direct 8 France 4 i>TELE Virgin17 BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1 Arte HD
5	TF1 HD France 2 HD M6 HD
6	TF1 NRJ 12 TMC

Exemple : TF1 est sur le

multiplexe R6.

TF1 est donc émise sur le

canal 46 à Avigon (Dpt 84).
