Type de produit	Plaque de cuisson électrique
Marque	REX
Modèle	PX345E
Dimensions (L x P x H)	59 x 52 x 5 cm
Poids	Environ 8 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance maximale	6000 W
Nombre de foyers	4
Types de foyers	2 plaques électriques (dont 1 rapide), 1 zone vitrocéramique, 1 zone grill
Réglage de puissance	6 positions + arrêt (0)
Voyant de chaleur résiduelle	Oui (pour zones vitrocéramique et grill)
Matériau de la surface	Vitrocéramique et émail
Type d'encastrement	Encastrable dans plan de travail
Dimensions de la découpe	Voir schéma dans la notice
Couverture de protection	Optionnelle (couvercle)
Nettoyage	Eau tiède et détergent non abrasif. Ne pas utiliser de jets de vapeur
Sécurité	Ne pas utiliser avec des récipients instables. Débrancher avant nettoyage
Pièces de rechange	Disponibles auprès des centres d'assistance agréés
Garantie	Certificat de garantie à retourner dans les 8 jours
Normes	Conforme aux directives CEE 73/23, 93/68, 89/336, 89/109

FOIRE AUX QUESTIONS - PX345E REX

Comment installer électriquement la plaque PX345E ?

Le raccordement doit être effectué par un installateur qualifié. Utilisez un interrupteur omnipolaire avec une ouverture de contact d'au moins 3 mm. Le fil de terre jaune/vert ne doit pas être interrompu. Vérifiez que l'installation domestique supporte la charge (voir plaque des caractéristiques).

Comment régler la puissance des plaques électriques ?

Tournez les poignées dans le sens horaire ou antihoraire sur l'une des 6 positions numérotées. La position 0 éteint la plaque. Les plaques rapides (marquées d'un point rouge) disposent d'un thermostat qui réduit automatiquement la puissance une fois la température atteinte.

Que signifie le voyant de chaleur résiduelle sur la zone vitrocéramique ?

Le voyant reste allumé tant que la température de la surface dépasse environ 50°C. Ne touchez pas la zone tant que le voyant est allumé pour éviter les brûlures.

Comment utiliser le plan grill ?

Tournez la poignée dédiée sur la position souhaitée (1 à 6). Le voyant général de marche s'allume. Un voyant de chaleur résiduelle indique que la surface est encore chaude après extinction. Utilisez des récipients adaptés.

Comment nettoyer les plaques électriques ?

Débranchez l'appareil et attendez le refroidissement. Nettoyez avec un chiffon humide, puis enduisez légèrement d'huile lorsque la plaque est encore tiède. N'utilisez jamais de produits abrasifs.

Que faire en cas de fissure de la surface vitrocéramique ?

Débranchez immédiatement l'alimentation électrique. N'utilisez plus la plaque et contactez un centre d'assistance agréé pour le remplacement.

Combien de positions de chaleur sont disponibles ?

Les plaques proposent 6 positions de chaleur numérotées de 1 à 6, plus la position 0 pour éteindre. Pour les plaques rapides, un thermostat maintient la température constante une fois atteinte.

Quelles sont les dimensions de découpe pour l'encastrement ?

Consultez le schéma dans la notice (page 25). Généralement, la profondeur minimale du meuble est de 550 mm. Respectez les distances par rapport aux parois latérales et postérieures indiquées sur la figure 1.

Comment activer la garantie de la plaque REX PX345E ?

Remplissez le certificat de garantie fourni dans l'emballage et retournez-le dans les 8 jours suivant l'achat. Conservez la facture d'achat.

Où trouver des pièces de rechange pour la plaque ?

Adressez-vous au centre d'assistance technique agréé le plus proche. Utilisez uniquement des pièces de rechange d'origine pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI PX345E REX

Livret d'instructions pour l'emploi et l'installation des plans de cuisson à encastrer électriques

Cet appareillage, avant de laisser l'usine, a été vérifié et mis au point par du personnel expert et spécialisé, de façon à donner les valeurs résultats de

fonctionnement. Toute réparation ou mise au point qui sera nécessaire par la suite devra être faite avec un maximum de soin et d'attention. Pour cette raison, nous recommandons de toujours vous adresser au Concessionnaire qui a effectué la vente ou à notre Centre Assistance Technique le plus proche, en précisant le type de défaut et le modèle de l'appareil que vous possédez. En outre, nous vous rappelons que les pièces de rechange originales ne se trouvent que dans nos Centres d'Assistance Technique.

Ces instructions ne sont valables que pour les pays de destination dont les symboles apparaissent sur la couverture et sur l'appareil.

Instructions d'emploi

• Fonctionnement du plan avec les plaques électriques page 22
• Fonctionnement du plan en vitrocéramique page 22
• Fonctionnement du plan grill page 23
• Entretien et nettoyage page 23

Instructions pour l'installation

Raccordement électrique page 24 - Instructions pour l'encastrement dans les meubles page 25 - Illustrations page 41

Cher Client,

Nous vous remercions pour la préférence accordée à notre produit. L'emploi de cet appareillage est facile ; avant de l'installer et de l'utiliser, il est cependant nécessaire de lire attentivement ce livre. Vous pourrez y trouver les indications correctes pour une installation, une utilisation et un entretien excellents.

• Attention: dans l'emballage de l'appareil vous pouvez trouver le certificat de garantie qui devra être restitué, dûment rempli, dans les 8 jours.
• Il est très important que ce livre d'instructions soit conservé avec l'appareil en cas de transfert à une autre personne.
• Cet appareil est conçu pour l'utilisation non professionnelle de la part de particuliers à l'intérieur d'habitations. Il doit être utilisé par des adultes, on recommande donc de ne pas y laisser jouer les enfants. Surveiller les enfants pendant tout le temps de son utilisation de façon à ce qu'ils ne touchent pas les surfaces chaudes et qu'ils ne restent pas près de l'appareil lorsqu'il est en fonction.
• L'installation du produit doit être effectuée par des installateurs compétents et qualifiés qui connaissent les normes d'installation en vigueur.
• Avant l'entretien ou le nettoyage, déconnecter l'électricité de l'appareil et attendre le refroidissement.
• Avant d'ôter les marmites, il est avis d'eteindre l'élément de chauffage.
• Le câble d'alimentation de l'appareil ne doit pas être remplacé
• Veillez à ce que des marmites avec fond instable ou déformé ne soient pas placé
• En présence de la moindre fêlure sur la surface du plan en vitrocéramique, débrancher immédiatement l'alimentation électrique.
• Ne jamais placer des feuilles d'aluminium, récipients en plastique, ou du matériel périssable, sur les surfaces de chauffage. Ne jamais placer des objets du type le plus disparate sur la surface en vitrocéramique.
• Lors de l'utilisation d'un couvercle en cristal, veillez à ce que les surfaces de chauffage soient bien froides avant de le refermer le couvercle. N'utiliser le couvercle que pour protection et pas pour d'autres buts.
• Ne pas utiliser de jets de vapeur pour le nettoyage.
• Éliminer toute trace de liquides renversés avant l'ouverture du couvercle.
• Pour la réparation de l'appareil, adressez-vous au Centre d'Assistance Technique authorisé et demandez toujours des pièces de rechange d'origine. Se rappeler que les réparations effectuées par du personnel non qualifié pourraient endommager sérieusement l'appareil.

Dans la zone des commandes sont placés les dispositifs et les poignées de commande de tous les éléments de chauffage.

Fonctionnement du plan avec les plaques électriques

Les plaques électriques peuvent être du type standard ou du type rapide. Ces dernières ont une marque rouge à leur centre. Les plaques sont réglables selon les nécessités de cuisson. Pour le réglage, tourner les poignées y relatives soit en sens horaire, soit en sens antihoraire et sur 6 positions, en sus de la position de zéro (éteint). Les positions marquées par l'index numérique plus haut correspondent au degré maximum de chaleur (voir le tableau). Pour les plaques rapides, une fois que la température est atteinte, un thermostat réduit automatiquement la puissance et la plaque opèrera à intermittence pour garder constante la température de cuisson. L'allumage du voyant place dans la zone des commandes signalera le branchement des plaques électriques.

Conseils pour l'usage des plaques

Pour une plus longue durée des plaques électriis et pour un repargne plus grand d'énergie, il est avis d'utiliser des plaques au fond plat, ayant un diamètre ne pas inférieur à celui des plaques.

Eviter que les liquides débordent des marmites et salissent les plaques.

Ne jamais laisser les plaques allumées sans marmite ou avec marmites vides et ne les jamais utiliser pour chauffer la pièce.

Allumer les plaques après avoir placé les marmites sur elles.

Fonctionnement du plan en vitrocéramique

Les plans en vitrocéramique ont deux éléments de chauffage commandés par poignées spéciales ayant un index numérique.

Le réglage est effectué sans cesse et à un index numérique plus élevé, correspond un plus long temps d'insertion de l'élement de chauffage et donc un plus grand dégré de chaleur.

Placer la poignée sur le "0" pour éteindre l'élément de chauffage.

En sus du voyant général de marche, le tableau des commandes est doté d'un voyant qui détecte la chaleur résiduelle et qui reste allumé jusqu'à ce que la température de la surface de chauffage n'atteint que des valeurs ne pas dangereuses. (environ 50°C).

Fonctionnement du plan grill

Ces plans sont dotés d'un élément de chauffage commandé par la poignée spéciale avec index numérique. Le réglage est effectué sans cette et à un index numérique plus élevé, correspond un plus long temps d'insertion de l'élement de chauffage.

Placer la poignée sur le "0" pour éteindre le plan. En sus du voyant général de marche, le tableau des commandes est doté d'un voyant qui détecte la chaleur résiduelle et qui reste allumé jusqu'à ce que la température de la surface de chauffage n'atteigne que des valeurs ne pas dangereuses. (environ 50°C).

	Réchauffer	Cuire	Rôtir - frire
Plaques électriques	1 2	3 4	5 6
Vitrocéramique	1	2	3
Grill

Entretien et nettoyage

Avant d'effectuer toute opération, débrancher le courant. Il est avisé de nettoyer les surfaces émaillées avec de l'eau tiède et du détergent. Ne jamais utiliser des produits abrasifs. Rincer à l'eau les parties en acier inox et les essuyer à l'aide d'un chiffon doux. Pour le nettoyage du plan, utiliser des éponges ou des chiffons humides, car une quantité excessive d'eau pourrait endommager les éléments électriques. Pour les tâches très résistantes, n'utiliser que des détergents normaux et non abrasifs, ou les produits spécifiques se trouvant sur le marché, ou du vinaigre chaud. Pour le nettoyage des plaques électriques, n'utiliser que des chiffons humides et ensuite, les enduire légèrement avec huile lorsque la plaque est encore tiède.

Pour le nettoyage des surfaces en cristal, n'utiliser que des racloirs en pla

Stique quand la plaque est encore chaude et compléter l'opération en utilisant les produits non-abrasifs se trouvant sur le marché.

Si durant l'utilisation de l'appareil des anomalies de fonctionnement sont détectées, adressez-vous à du personnel qualifié.

Nous indiquons ci-dessous les instructions adressées à l'installeur pour que les installations, le réglage et l'entretien soient effectués correctement et suivant les normes en vigueur.

Raccordement électrique

Les appareils équipés de câble tripolaire sont préparés pour le fonctionnement au courant alterné avec la tension et la fréquence indiquées sur la plaque des caractéristiques (placée sur la partie inférieure de l'appareil) ainsi que sur le tableau correspondant (fig. 3).

Le conduit de terre se désigne par sa couleur jaune/verte.

Le raccordement au réseau électrique doit être fait par une personne qualifiée et suivant les normes en vigueur.

Dans le cas d'installation sur un four à encastrer, le raccordement des deux appareils doit être fait séparément, pour pouvoir facilement extraire les appareils et pour garantir la sécurité au niveau de l'électricité.

Raccordement du câble d'alimentation au réseau

Relier au câble une fiche appropriée à la charge indiquée sur la plaque des caractéristiques et la brancher à une prise de courant appropriée. Éviter d'utiliser des réductions, des déviateurs ou des adaptateurs afin d'éviter des surchauffages ou des brûlures éventuelles.

En cas de raccordement direct au réseau, il faut placer, entre l'appareil et le réseau, un interrupteur omnipolaire avec ouverture minimum entre les contacts de 3 mm, approprié à la charge et correspondant aux normes en vigueur. Le fil de terre jaune/vert ne doit pas être interrompu par cet interrupteur.

Le câble marron de phase doit être raccordé à la phase du réseau d'alimentation.

Le cable d'alimentation doit être placé de façon à ce qu'aucun endroit il ne puisse atteindre une température supérieure à 50°C à la température du milieu ambiant.

Avant d'effectuer le raccordement électrique, vérifier que l'installation de la maison et la soupape limiteuse puissent supporter la charge de l'appareil (voir plaque des caractéristiques ou tableau du livre d'instructions).

Contrôler en outre que l'installation d'alimentation soit équipée d'un raccordement à la terre efficace et approprié aux normes en vigueur et que l'on puisse facilement rejoindre la prise (ou l'interrupteur omnipolaire) une fois que l'appareil est installé.

La maison de fabrication décline toute responsabilité en cas de manque de respect des normes en vigueur.

CET APPAREIL EST CONFORME A LA DIRECTIVE CEE 89/336 ET ANNEXES CONCERNANT LA COMPATIBILITE ELECTROMAGNETIQUE, DANS LES PARTIES DESTINEE S A ENTREN EN CONTACT AVEC LES ALIMENTS, IL EST CONFORME A LA DIRECTIVE CEE 89/109. L'EAQUIPMENT EST CONFORME AUX DIRECTIVE CEE 73/23 ET 93/68 CONCERNANTES LES EQUIPEMENTS EN BASSE TENSION.

Instructions pour l'encastrement dans les meubles

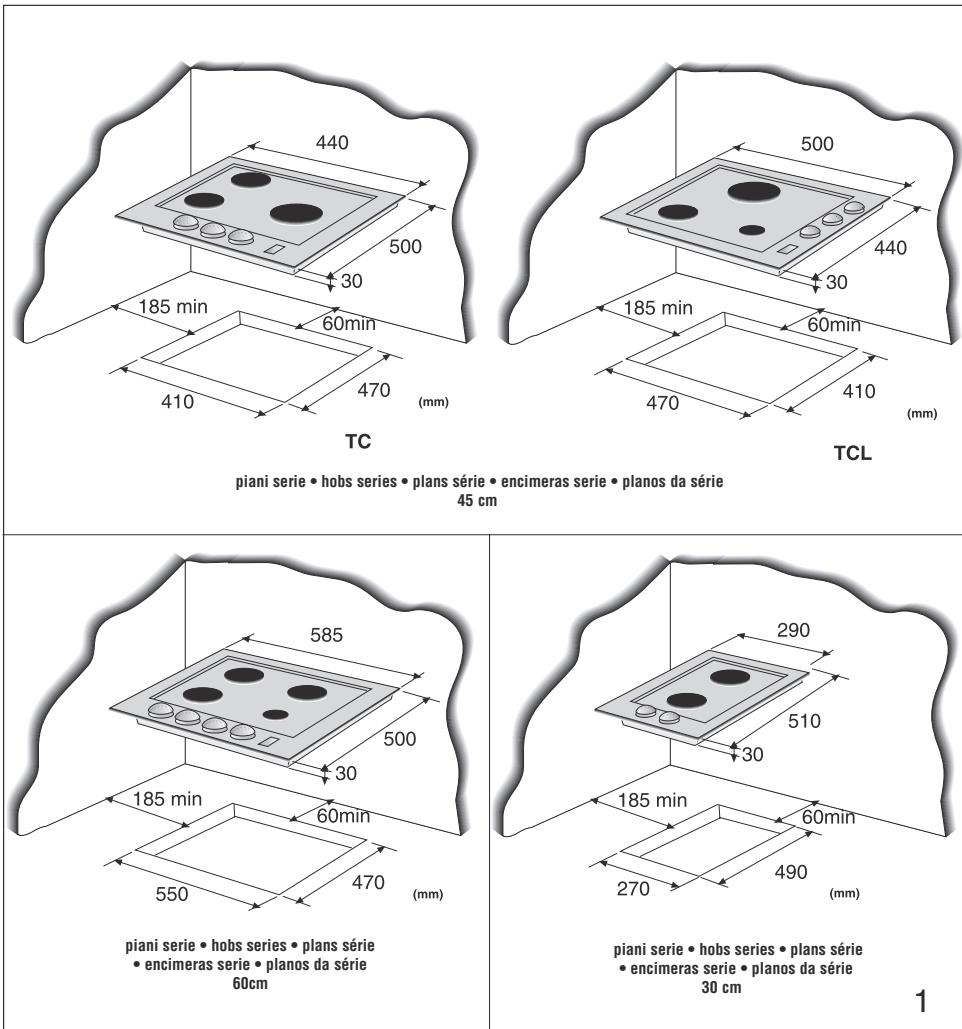

Pour l'installation dans des meubles, suivre les indications de la fig. 1. Il peut être encastré dans tous les types de meubles dont les parois résistant à une température supérieure de 65°C à la température ambiante (EN 60335-2-6). Eviter d'inverser l'appareil en proximité de matériaux inflammables (ex. : teintures, canevas, etc).

Dimensions, introduction et assemblage

Les appareils sont prévus pour l'introduction dans des meubles ayant une profondeur minimum de 550 mm.

Les dimensions des ouvertures pour l'encastrement sont indiquées sur la fig. 1, sur laquelle sont aussi indiquées les distances minimum à respecter entre la cavité d'encastrement et la paroi latérale ou postérieure eventuelle.

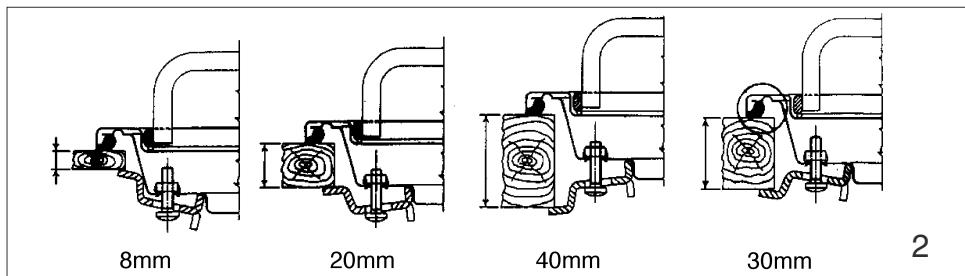

• Placer sur le périmètre du plan la garniture de scellage appropriée (fournie avec l'appareil) en ayant soin que les extrémités correspondent sans qu'elles ne débordent l'une sur l'autre.
• Introduire le plan dans l'ouverture du meuble en ayant soin de bien le centrer. Fixer le plan au meuble à l'aide des étriers de fixation prévus à cet effet (voir fig. 2). La traction des vis sera suffisante à trancher la garniture de scellage de façon à ce que la partie excédente puisse être facilement enlevée.

Attention

La présence éventuelle d'un élément de la cuisine suspendu au-dessus du plan de cuisson doit prévoir une distance minimum de ce dernier de 600 mm.

Pour éviter des réchauffages excessifs, au cas où le four soit placé avec le plan de cuisson, il faut prévoir un secteur de séparation (fig. 4).

Ce secteur est en tout cas conseillé en présence d'un plan avec brûleur à triple couronne.

Montage du couvercle

Sauf pour les versions avec plan en cristal et série 30 cm, pour toutes les autres il est possible de monter un couvercle (optionnel).

Pour fixer cette pièce au plan de cuisson, agir de la façon suivante :

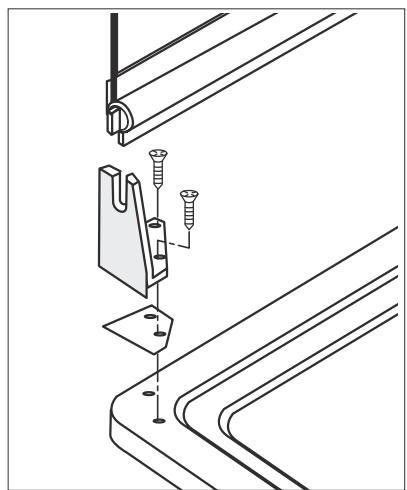

• Placer sur la partie perforée postérieure du plan, le support droit et gauche en interpolant la garniture correspondante.
• Bloquer ces pièces au plan au moyen des vis appropriées (pour les versions émaillées, ne pas excéder dans la fermeture des vis).

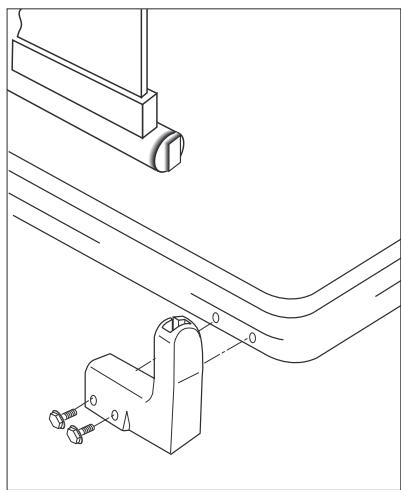

• Introduire le couvercle dans les supports (voir fig. 5)

Tabella caratteristiche elettriche - Table of the electric features Tableau des caractéristiques électriques - Tablas caracteristicas écricas Tabela Caracteristicas Électricas
Modello - MODEL	Potenza - POWER
MODELE - MODELO	PUISSANCE - POTÊNCIA
MODELO	POTÊNCIA
CH04	6000W
BH04	4600W
BH02	3500W
BHV02	2900W
BHG01	1600W
TC03	3600W
~230V - 50Hz

La Maison Constructrice ne répond pas des inexactitudes possibles dues à des erreurs d'impression ou de transcription contenues dans cette brochure. Elle se réserve la faculté d'apporter en tout moment toutes les modifications qu'elle considérera nécessaires ou utiles.
