MODE D'EMPLOI IT562N REX
Avertissements et conseils importants 33
Installation 34
Emplacement, mise en niveau, évacuation d'eau, raccordement d'eau 34
Raccordement électrique 34
Utilisation 35
Le bandeau de commande. 35
L'adoucisseur d'eau, remplissage du réservoir de sel, contrôle de la réserve de sel 36
Le produit de rince, le produit de lavage 37
Rangement de la vaisselle dans l'appareil, utilisation des paniers inférieur et supérieur 38
Réglage en hauteur du panier supérieur 39
Nos consels 39
Programmes de lavage 40
Comment faire votre vaisselle. page 41
Entretien. page 42
Nettoyage des filtres centraux, nettoyage du grand filtre, nettoyage intérieur et extérieur 42
En cas d'absence prolongée, précautions contre le gel, si vous déménagez 42
En cas d'anomalie de fonctionnement 43

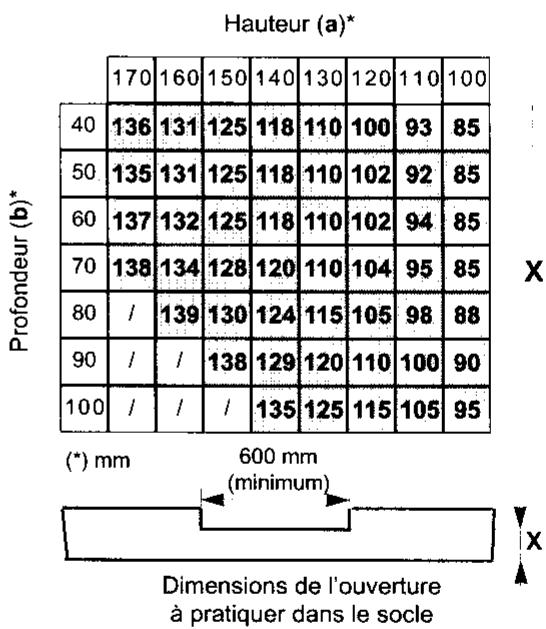

Encastrement 45
| DIMENSIONS | Largeur Hauteur Profondeur max. Profondeur max. avec porte ouverte | 59,6 cm 81,8 ÷ 87,8 cm 55,5 cm 115 cm |
| TENSION/FREQUENCY | 220 V / 50 Hz | |
| PUISSANCE ABSORBEE MOTEUR LAVAGE | 200 W | |
| PUISSANCE ABSORBEE ELEMENT CHAUFFANT | 1900 W | |
| PUISSANCE TOTAL | 2100 W | |
| PRESSION DE L'EAU D'ALIMENTATION | Min. Max. | 5 N/cm² 80 N/cm² |
| CAPACITÉ (COUVERTS STANDARD IEC) | 12 | |
| CONSOMMATIONS | Eau Electricité | 22 l 1,5 kWh |
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (concernant la tension) et modifications successives;
- 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications successives.
Avertissements et conseils importants
Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil de façon à ce que l'utilisateur puisse être informé du fonctionnement de celui-ci.
Ces avertissements sont disponibles pour votre sécurité et pour celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser l'appareil.
À la réception de l'appareil, nous vous prions de faire les « réserves d'utilisation » en présence du livreur (dégâts esthétiques par exemple). Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Débranchez toujours la prise de courant et fermez le robinet d'eau après l'utilisation de l'appareil. N'ouvre pas la porte de votre lave-vaisselle quand celui-ci est en marche. Arrêtez-le toujours avant. Ne touchez pas l'objet chauffant pendant ou immédiatement après la fin d'un programme de lavage. Si votre appareil est encastreable, il est nécessaire de le fixer au-dessous du plan de travail de la cuisine (reportez-vous aux indications de la notice d'utilisation). Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger. Votre lave-vaisselle n'a été conçu que pour le lavage de la vaisselle de ménage. Les ustensiles qui ont été en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans notre appareil.
N'introduisez pas dans votre lave-vaisselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelaine décorée de motifs fragiles, objets en bois ou en plastique, etc. Séparez toujours l'argenterie des autres métaux, car elle noircit à cause d'un procédé d'électrolyse. En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements. - Contactez le Service Après-Vente le plus proche et exigez toujours des pièces détachées d'origine. Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation et les tuyaux au ras de l'appareil et détruisez le dispositif de fermeture de la porte.
Emplacement
Placez l'appareil, si possible, à proximité d'une arrivée d'eau (robinet) et d'une évacuation.
Ce lave-vaisselle a été conçu pour être encastré sous un évier ou un plan de travail. Pour les instructions concernant l'encastrage, reportez-vous au paragraphe correspondant.
Mise à niveau
Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte.
Dévissez ou vissez les pieds réglables, afin de mettre parfaitement l'appareil d'aplomb.
Évacuation d'eau
L'extrémité du tuyau d'évacuation peut être branchée : au siphon de l'évier, en la fixant éventuellement avec un collier ;
à une évacuation murale pourvue d'une mise à l'air, ayant un diamètre intérieur d'au moins 4 cm.
Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.
Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.
Évitez les piures et les étranglements du tuyau qui pourraient empêcher ou ralentir l'écoulement de l'eau.
Une éventuelle ballonge du tuyau d'évacuation ne devra pas être supérieure à 2 metres et son diamètre intérieur devra être égal à celui du tuyau de l'appareil.
De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d'évacuation.
Faites passer la rallonge sur le sol et ne la faites monter que près de la vidange.
Raccordement d'eau
Ce lave-vaisse peut être alimenté en eau froide ou chaude jusqu'à 60°C max.
Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.
Branchez le tuyau à un robinet avec un raccord de 3/4'' ou à une prise d'eau à branchement rapide (press block).
Vissez correctement l'embout du tuyau pour éviter les fuites d'eau.
Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.
Evitez toute purge ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.
Remarque: l'extrémité du tuyau raccordée à l'appareil peut être orientée selon les besoins, il suffit de desserrer le collier de fixation.
Révissez-le bien pour éviter les fuites d'eau.
Si l'appareil est branchée à des conduites neuves ou n'a pas été utilisées pendant un certain temps, il est conseillé de faire couler de l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.
Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d'arrivée.
Raccordement électrique
Ce lave-vaisse ne peut être branché qu'en monophase 220V - 50Hz
Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Le branchement devra être exécuté en respectant les normes en vigueur.
Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou déficiente.

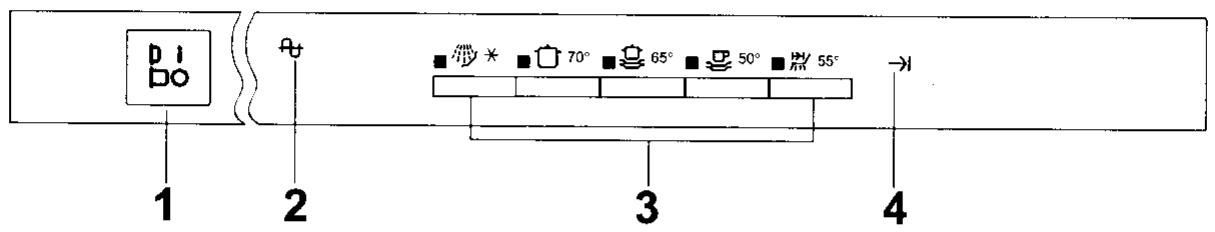

Les commandes
Dans ce lave-vaisselle, qui a été conçu pour se confondre complètement avec les meubles de cuisine, les commandes se trouvent dans le haut de la porte. Pour pouvoir utiliser les commandes, il faut laisser la porte légèrement entrouverte.
Des signaux sonores vous informant des opérations que le lave-vaisselle est en train d'exécuter.
Signal sonore de "commande acceptée
Quelle que soit la touche enclenchée, un signal sonore indique que l'appareil a enregistré la sélection.
Signal sonore de "départ de programme
Un signal sonore qui n'est perceptible que lorsque l'on ferme la porte du lave-vaisselle, indique que le programme de lavage commence.
Signal sonore de "fin de programme
Un signal sonore intermittent de la durée globale de cinq secondes vous indique que le programme de la lessive est terminé.
Si vous voulez éliminer ces signaux sonores, appuyez en même temps sur les touches de et de pendant 3 secondes, jusqu'à ce que le signal sonore intermittent s'arrête.
Pour rétablir le signal sonore, appuyez de nouveau sur les deux touches pendant trois secondes, jusqu'à ce qu'un signal sonore intermittent se fasse de nouveau entendre.
1. Touche marche/arrêt p i DO
Enclenchez cette touche pour mettre l'appareil sous tension. Le voyant marche (2) s'allume. Sélectionnez ensuite le programme.
2. Voyant marche
Il s'allume lorsque la lave-vaiselle est sous tension (touche (1) enclenchée).
3. Touches de sélection des programmes
Appuyez sur la touche correspondant au programme de lavage désiré (voir tableau des programmes).
L'adoucisseur d'eau
Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle laissant des taches et des dépôts blanchâtres.
Plus la teneur en sels est élevée et plus l'eau est «durete». Le lave-vaisselle est muni d'un adoucisseur et, utilisant du sel régénérant spécial pour lave-vaisselle, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.
L'adoucisseur peut traiter une eau ayant une «durete» atteignant T. H. et possède 5 niveaux de réglage. Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.
Sur le tableau suivant vous trouverez le niveau correspondant à votre eau et les indications sur les opérations de réglage nécessaires:
| Dureté de l'eau | Niveau | Emploi sel régérant | |
| °dH degrés allemands | °TH degrés français | ||
| 0-7 | 0-14 | 1 | **NON |
| 8-21 | 15-39 | *2 | OUI |
| 22-28 | 40-50 | 3 | OUI |
| 29-39 | 51-70 | 4 | OUI |
| 40-50 | 71-90 | 5 | OUI |
- L'adoucisseur est réglé d'origine au niveau 2 qui est le plus courant. ** Si vous utilisiez des détergents sans phosphates (contenant des enzymes), introduisez du sel à partir du degré de dureur de 7°TH (4°dH).
Vous pouvez sélectionner un niveau de réglage différent de ce qui a été prévu en usine, en vous servant des touches de sélection des programmes de lavage. Chaque touche correspond à un niveau:
Niveau 1 = Touche Programme “Prélavage”
Niveau 2 = Touche Programme "Intensif"
Niveau 3 = Touche Programme "Normal"
Niveau 4 = Touche Programme "Eco 50"
Niveau 5 = Touche Programme "Rapide 55"

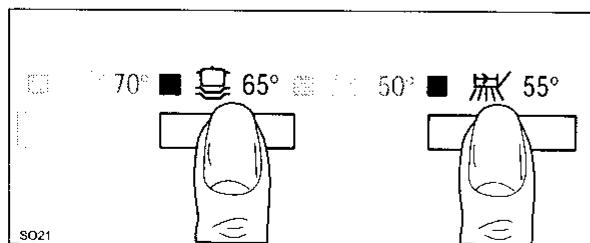

Pour sélectionner un nouveau niveau, il suffit de procéder de la façon suivante:
- Appuyez en même temps pendant 5 secondes sur les touches des programmes "Normal" et "Rapide" jusqu'à ce que vous entendiez le signal sonore de "commande acceptée". Le voyant qui correspond au niveau en question clignote très rapidement.
- Appuyez sur la touche du programme qui correspond au niveau choisi.
- Au bout de 5 secondes, à partir de la dernière pression qui a été appliquée sur une des touches, le lave-vaisse mémorise le niveau sélectionné et se remet en fonction pour une nouvelle programmation.
Attention: À partir du niveau 2, utilisez régulièrement le sel régénérant en suivant les indications qui figurent au paragraphe suivant.
Si la durée de votre eau correspond au niveau 1, il n'est pas nécessaire d'utiliser de Sel régénérant, ni d'effectuer de réglage car elle est déjà douce.
N'utilisez jamais de sel de cuisine, l'adoucisseur risquerait de se colmater.
Remplissage du réservoir de sel
Utilisez uniquement du sel spécial pour lave-vaisselle. D'autres types de sel contiennent certaines substances qui pourraient peu à peu rendre inefficace votre adoucisseur.
Retirez le panier inférieur, dévissez et ôtez le bouchon du réservoir.
Remplissez d'eau le réservoir (cette opération n'est à effectuer que lors du premier remplissage).
A l'aide de l'entonnoir livré avec l'appareil, versez dans le réservoir 1,5 ÷ 1,8 kg environ de sel.
Revissez soigneusement le bouchon en vous assurant qu'il n'y ait pas de sel sur le filtre et sur le joint.
Contrôle de la réserve de sel
Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir. Pour vous le rappeler, le lave-vaisseau est pourvu d'un indicateur vert situé sur le bouchon du réservoir à sel ; quand l'indicateur n'est plus visible, il est nécessaire d'ajouter du sel.
Le réservoir de Sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.
Ne faites jamais fonctionner le lave-vaisselle sans Sel regenerant.
Important: Le remplissage du réservoir doit être effectué juste avant de commencer un programme de lavage, à l'exclusion du programme "Prélavage", ici afin d'éviter que d'éventuels grains de sel ou de l'eau salée ne provoquent la formation de rouille.
Le produit de rinceage
Ce liquide rend la vaisselle plus brillante et facilite le séchage.
Il est introduit automatiquement pendant le rinceage chaud.
Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de produit de rinçage, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.
Remplissage du réservoir de produit de rincage
Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.
Versez le produit de rinçage dans la goulotte de remplissage, jusqu'à ce que le réservoir soit complètement plein. L'indicateur (B) se trouvant sur le côté devra être souvent.
Refermez bien le bouchon
Le liquide qui s'est éventuellement écoué hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ceci afin d'éviter une importante formation de mousse au lavage suivant.
Quand l'indicateur devient plus clair, il faut ajouter du produit de rinçage (70-80 ml. environ).
Réglage de la dose
Le réglage de la dose dépend du brillant que l'on a atteint et du degré de séchage, autrement dit des résultats de lavage obtenus. Pour régler la dose de liquide, il suffit de se servir du sélecteur à 6 positions (C), qui se trouve à l'intérieur de la goulotte de remplissage. Etant donné que la position 1 correspond au minimum de dose et la position 6 au maximum, partez de la position 3.
A l'aide de la pointe d'un couteau (ou d'un tournevis), augmentez graduellement la dose si vous observez sur la vaisselle des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres.
Ne versez jamais de produit de lavage dans le réservoir de produit de rinçage.
Les produits de lavage en poudre, liquides ou en tablettes que vous devrez utiliser sont ceux spécifiques pour lave-vaisselle ménager.
Avant de commencer tout programme de lavage, à l'exclusion du programme "Lavage d'attente", versez le produit de lavage dans le distributeur situé à l'avant de la contre-porte.
Pour l'ouvrir, il suffit de déclencher le cliquet de fermeture (D). La quantité de produit à utiliser dépend du degré de saleté et de la quantité de vaisselle à laver.
Il vaut mieux respecter les quantités indiquées sur le tableau de programmes.
À l'intérieur du distributeur, il y a des indications pour les doses sur lesquelles se baser;
$$ \begin{array}{l} - \text {M I N} = 1 5 \mathrm {m l}. \ - \text {M A X} = 3 0 \mathrm {m l}. \ \end{array} $$
Après avoir rempli le distributeur de produit, refermez le couvercle.
Si le programme prévoit un prélavage, il faut ajouter une petite dose de détergent d'environ 5g = 1 / 2 cuiller sur le couvercle du distributeur, (10g = 1 cuiller à dessert avec le programme Intensif), en plus de ce qui se trouve déjà à l'intérieur.
À la fin de tout programme de lavage, le couvercle est ouvert, prêt pour une nouvelle utilisation.
Les produits de lavage n'étant pas tous identiques, consultez également les instructions figurant sur les emballages.
Nous vous rappelons que le produit de lavage ne pourrait garantir une propreté complète s'il est employé en quantité insuffisante; s'il est employé en excès, il n'améliorera pas les résultats et constituera un gaspillage.
Ne pas excéder dans l'emploi de produit de lavage pour contribuer à la limitation de la pollution de l'environnement.
Détérgeants sans phosphates (contenant des enzymes)
Ces détergents ne contenant ni phosphates ni chloré. Pour cette raison, et si vous utilisez ce type de détergent, utilisez du sel régénérant à partir de 4°dH (7^) afin d'éviter des dépôts calcaires sur la vaisselle et sur la cuve afin d'obtenir un résultat de lavage optimum.
Rangement de la vaisselle dans l'appareil
Tirez les paniers pour y charger la vaisselle.
Avant de placer la vaisse dans l'appareil, débarrasssez-la de tous les déchets alimentaires qui boucheraient les filtres et réduiraient l'efficacité du lavage.

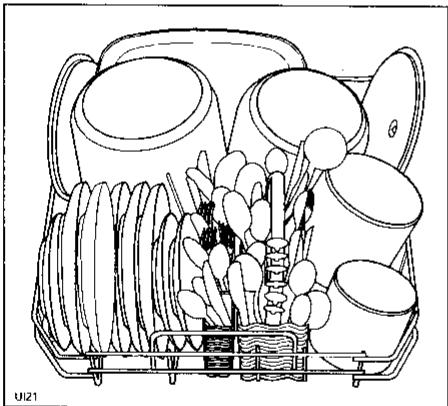

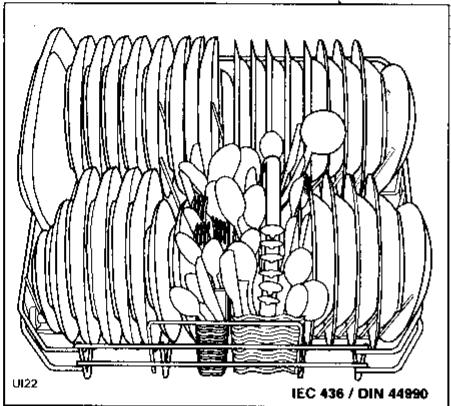

Utilisation du panier inférieur
Le panier inférieur est destiné à recevoir les casser-roles, les couvercles, les assiettes (jusqu'à 27 cm de diamètre), les saladiers, les couverts, etc. qui devront être rangés d'après les figures.
Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas gêner la rotation du bras supérieur.
On placera les couverts dans le petit panier amovible, les manches tournés vers le bas.
Si ces derniers traversent le fond du panier et risquent de générer la rotation du bras inférieur, retournez-les.
Intercalez les cuillers avec les autres couverts pour éviter qu'elles ne s'emboitent.
Séparez l'argentier des autres métaux.
Le panier à couverts est constitué de deux parties amovibles : on pourra en utiliser une seule ou les deux suivant le nombre de couverts. Pour les séparer, faites-les glisser horizontalement l'une par rapport à l'autre et détachez-les.
Procédez en sens inverse pour les accrocher à nouveau.
Le panier inférieur est également équipé d'un range assiettes amovible qui peut être enlevé pour permettre de placer des casseroles et des saladiers.

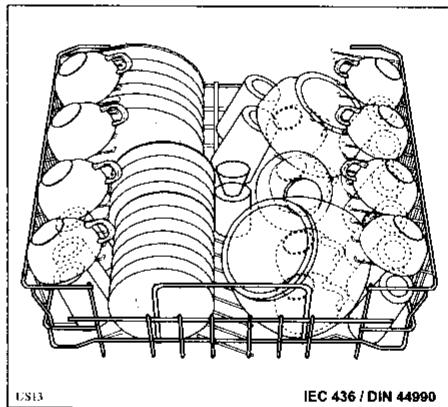

Utilisation du panier supérieur
Le panier supérieur est prévu pour recevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 24 cm de diamètre), des saladiers, des tasses et des verres qui seront disposés comme indiqué dans les figures. Les verres à pied peuvent être suspendus aux portes-tasses.
Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.
Attention
Ne recouvre pas la buse d'alimentation en eau du bras supérieur.
Avant de fermer la porte, assurez-vous que les bras puissent tourner librement.
Réglage en hauteur du panier supérieur
Si vous devez l'asseoir des assiettes très grandes (plus de 27 et jusqu'à 31 cm de diamètre), vous pouvez les disposer dans le panier inférieur après avoir placé le panier supérieur dans la position la plus haute.
Pour cela:
Tournez vers l'extérieur les butées avant (A) du panier supérieur, puis ôtez le panier.
Glissez le panier dans la position la plus haute et remettez les butées (A) dans la position d'origine.
Après cette opération, il ne sera pas possible de ranger dans le panier supérieur des assiettes ayant plus de 20 cm de diamètre et d'utiliser les portes-tasses.
Nos conseils
Disposez toujours les casseroles, les tasses, les verres, etc., tournés vers le bas.
Inclinez légèrement les objets bombés pour faciliter le passage de l'eau.
Les cassetoles contenant des aliments attachés ou brûlés doivent faire l'objet d'un trempage préalable.
Les ustensiles et couverts longs comme louches, grands couteaux, etc., doivent être disposés horizontalement, de préférence dans le panier supérieur.
En évitant le contact entre les pièces de vaisselle, on obtiendra plusieurs résultats de lavage.
Il est préférible de ranger les ustensiles légers (récipients en plastique) dans le panier supérieur et de les disposer de façon à ce qu'ils ne se retournent pas.
Ne procédez au lavage que lorsque l'appareil est chargé en totalité.
Effectuez éventuellement entre-temps le programme "Lavage d'attente" (voir le tableau programmes) pour éviter que les résidus sèchent trop avant le lavage complet.
Sélectionnez le programme économique quand les paniers sont peu chargés et/ou en présence de vaisselle peu sale, en suivant les indications reportées dans le tableau programmes (programme Économique, Rapide).
Ne lavez pas dans votre lave-vaisse:
les couverts ou la vaisselle avec manche en bois ou en corne ou constitués d'éléments collés avec des résines non résistantes à l'eau chaude;
les objets d'artisanat, objets en bois, porcelaines anciennes ou peintes à la main.
Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
Seule la vaisselle en cristal et en plastique garantie lavable en machine peut être introduite dans notre lave-vaisselle. Disposez la vaisselle dans le panier supérieur et suivez les prescriptions du fabricant pour choisir le programme de lavage approprié.
Certaines qualités de verre peuvent devenir opaques après de nombreux lavages en machine.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier porte-couverts, séparés des autres.
Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pièces de vaisselle.
L'aluminium a tendance à noircir, le cuivre, l'étain et le laiton ont tendance à se tacher.
Important: Si vous doutez des effets du lavage sur un service ou plusieurs pièces de vaisselle fragile (porcelaine, cristal, etc...), faites un test avec une seule pièce pendant plusieurs cycles de lavage.
Attention:
Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.
Au moment d'un nouvel achat de vaisselle:
Sachez que les décorations des pièces en faience ou porcelaine cuits sous émail sont absolument inattaquables. À la différence des décorations cuits sur émail dont les coloris peuvent à la longue s'attenuer.
De même, certaines pièces décorées à l'or peuvent être maintenant lavées en machine. Ces pièces doivent porter la garantie du fabricant.
Choisissez des pièces à fond plat pour éviter toute retenue d'eau (verres, tasses, bols...).
Programmes de lavage
| Programme | Type de vaisselle | Quantité de résidus Type de salissure | Enclenchez les touches: | Doses conseillées de produit de lavage | Description du cycle | Valeurs indicatifs de consommation ** | |||
| Dans le distributeur | sur le couvercle du distributeur | Durée du programme en min. | Consommation d'énergie kWh | Consommation d'eau litres | |||||
| LAVAGE D'ATTENTE | Chargement partiel de vaisselle de-vant être compléte au repas suivant pour ce programme, pas de produit de lavage. | 1 rincege à froid (pour éviter que les résidus d'aliments ne s'esthent sur la vais-selle). | 10 | 0,1 | 12 | ||||
| INTENSIF 70° | Casseroles Vaisselle variee | Vaiselle de table et de cuisson très sale, avec beaucoup de traces d'ali-ments desschés (ex.: pâtes, riz, semoule, pommes de terre, o扶, sauces, rôts). | 70° | 2 cuillers à dessert rases (20 g) | 1 cuiller à dessert rase (10 g) | Prélavage à 55°C Lavage à 70°C 2 rinceges à froid 1 rincege à 65°C Séchage à l'air chaud | 80 | 1,9 | 25 |
| NORMAL AVEC PRÉLAVAGE 65° | Vaiselle de table et de cuisson non-maliment sale, avec peu de traces d'aliments desschés (ex.: pâtes, riz, semoule, pommes de terre, o扶, sauces, rôts). | 65° | 2 cuillers à dessert rases (20 g) | 1/2 cuiller à dessert (5 g) | Prélavage à l'eau froid Lavage à 65°C 1 rincege à froid 1 rincege à 65°C Séchage à l'air chaud | 70 | 1,5 | 20 | |
| ECO AVEC Pré-LAVAGE 50° | Vaiselle variee | Vaiselle de table et de cuisson non-maliment sale, avec beaucoup de traces d'aliments non desschés. | 50° | 2 cuillers à dessert rases (20 g) | 1/2 cuiller à dessert (5 g) | Prélavage à l'eau froid Lavage à 50°C 1 rincege à froid 1 rincege à 65°C Séchage à l'air chaud | 70 | 1,4 | 20 |
| * RAPIDE 55° | Vaiselle variee Vaisselle pour buffets | Vaiselle peu sale avec des traces d'aliments non desschés (ex.: bois-sons, pâtisseries, salades, charcuterie, fromages). | 55° | 1 cuiller à dessert pleine (15 g) | / | Lavage à 55°C 1 rincege à froid 1 rincege à 55°C | 40 | 1,0 | 17 |
PourInstitutsd'EssaisconformémentIEC436/DIN44990 - Programme Normal avec produit de lavage de type A et programme ECO avec produit de lavage de type B; - Quantité recommandaee de produit de lavage: 5g sur le couvercle du distributeur - Capacité de la machine: service standard de 12 couverts.
1 Vérifiez la propriété des filtres
(voir paragraphe «Entretien»)
2 Effectuez le contrôle des réservoirs de sel et de produit de rinceage
Effectuez le contrôle des réservoirs de sel et de produit de rinceage
3 Disposez la vaisselle dans l'appareil
Débarrasssez la vaisselle des résidus alimentaires.
Il est inutile de rincer la vaisselle sous l'eau courante.
Tirez le panier inférieur et placez-y casseroles, assiettes et couverts.
Tirez le panier supérieur et placez petites assiettes, verres, tasses, etc...
Poussez les paniers à l'intérieur de l'appareil.
Assurez-vous que les bras de lavage ne sont pas gênés dans leur rotation.
4 Dosez le produit de lavage
Versez la dose de produit de lavage recommandée dans le distributeur, suivant les indications du tableau des programmes et fermez le couvercle du distributeur.
5 Sélectionnez le programme
Pour sélectionner le programme, laissez la porte entrouverte.
Enclenchez la touche correspondant au programme désiré : le voyant situé au-dessus de la touche clignote.
6 Mettez le lave-vaisselle en marche
Ouvrez le robinet d'arrivée d'eau.
Enclenchez la touche MARCHE/ARRET.
Fermez la porte : un signal sonore vous indique que le programme commence (le voyant correspondant à la touche programme choisie reste allumé).
Si vous voulez interrompre le programme en cours, ouvrez la porte, faites réassertir la touche "MARCHE/ARRÉT".
Pour remettre l'appareil en fonctionnement, enclenchez cette touche et fermez la porte ; le cycle de lavage reprendra là où il avait été interrompu.
7 Fin de programme
Le lave-vaisselle s'arrête automatiquement. Un signal sonore intermittent, qui dure 5 secondes environ, vous indique que le programme est terminé et le voyant de fin de programme clignote.
Faites ressortir la touche MARCHE/ARRÉT pour mettre le lave-vaisselle hors tension.
Fermez le robinet d'arrivée d'eau et débranchez l'appareil.
Attendez quelques minutes avant de sortir la vaisselle: vous éviterez ainsi de vous brûler et vous obtiendrez également plusieurs résultats de séchage.
Videz d'abord le panier inférieur, puis le panier supérieur : vous éviterez ainsi que des gouttes du panier supérieur tombent sur la vaisselle du panier inférieur.
8 Annulation du programme
Pour annuler un programme de lavage en cours, appuyez sur la touche qui correspond au programme en question pendant une seconde environ jusqu'à ce que le voyant correspondant s'éteigne. La programmation précédente est ainsi annulée et il est possible de sélectionner un nouveau programme.
Attention
En général, nous déconseillons l'ouverture de la porte pendant le fonctionnement de l'appareil; mais si cela est nécessaire, un dispositif de sécurité arrêtera l'appareil au moment de l'ouverture.
Nettoyage des filtres centraux (après chaque lavage)
Débarrasssez les filtres centraux (B) et (C) de leurs impuretés en les passant sous l'eau courante et en vous aidant d'une petite brosse.
Les filtres (B) et (C) se retirent ensemble en tirant l'entonnoir central vers le haut, dégagez ensuite le filtre (C) en pressant simultanément les deux ailettes (D).
Une fois le nettoyage effectué, réinsérez les filtres en les poussant jusqu'à ce qu'ils soient bien engagés dans leur logement.
Nettoyage du grand filtre (régulièrement)
Nettoyez le filtre (A) des deux côtes, en le passant sous l'eau courante, et en vous aidant d'une petite brosse.
Pour l'enlever, otez le bras inférieur en appuyant sur les deux ailettes (E) et tournez dans le sens contraire des aiguilles d'une montre l'embout de fixation (F), puis dégagez le tout. Remontez le filtre en effectuant les opérations inverses.
Attention:
N'utilisez jamais le lave-vaisse sans filtres. Un positionnement incorrect des filtres entraîne de mauvais résultats de lavage.
Un mauvais entretien des filtres peut diminuer l'efficacité du lavage.
Nettoyage intérieur et extérieur (périodiquement)
Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide. (ne pas utiliser de détergent).
Contrôlez que les trous des bras rotatifs ne sont pas obstrués.
Pour ôtez le bras rotatif inférieur appuyez sur les deux ailettes latérales qui le fixent à la base.
Pour effectuer le nettoyage des buses du bras rotatif supérieur, tirez vers vous le panier supérieur ; de cette manière, vous pourrez facilement accéder au bras rotatif. Si vous voulez l'enlever, dégagez l'entonnoir central en appuyant sur les deux ailettes latérales et dévissez le collier de fixation. Nettoyez le bras rotatif et replacez-le dans son logement.
N'utilisez jamais le lave-vaisse sans bras rotatifs.
Une ou deux fois par an, effectuez un programme de lavage sans vaisselle, avec du produit de lavage ou des brosses encore avec un des produits spéciaux pour l'entretien des lave-vaisselles, disponibles dans le commerce.
Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, uniquement avec des détergents doux. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc...).
En cas d'absence prolongée
Débranche la prise de courant et coupez l'arrivée d'eau.
Remplissez le réservoir de produit de rinçage.
Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
Laissez l'intérieur de l'appareil propre.
Précautions contre le gel
Evitez de placer l'appareil dans un local où la température est inférieure à 0°C.
Si cela était le cas, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.
Si vous déménagez
Évitez, si possible, de trop incliner l'appareil pendant le transport.
En cas d'anomalie de fonctionnement
La fabrication de votre appareil a fait l'objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au Service Après-Vente. Dans la majorité des cas, vous pourrez y remédier vous-même.
Ce lave-vaisse est équipé de certains systèmes d'alarme qui peuvent vous aider à déterminer rapidement la cause de pannes eventuelles.
Sur le bandeau de commande, le voyant de fin de programme → est éteint et vous notez les signaux suivants:
Le robinet d'arrivée d'eau est fermé.
Ouvrez le robinet.
Faites ressortir la touche Marche/Arrêt puis enclenchez-la de nouveau. Sélectionnez le programme de lavage. Si l'anomalie persiste, faites appel au Service Après-Vente.
Coupure d'eau.
Lorsque l'arrivée d'eau est rétablie, faites ressortir la touche Marche/Arrêt puis enclenchez-la de nouveau. Sélectionnez le programme de lavage. Si l'anomalie persiste, faites appel au Service Après-Vente.
Le tuyau d'arrivée d'eau est plié ou écrasé.
Vérifiez ce point.
Faites sortir la touche Marche/Arrêt puis enclenchez-la de nouveau. Sélectionnez le programme de lavage. Si l'anomalie persiste, faites appel au Service Après-Vente.
Le filtre du tuyau d'arrivée d'eau est obstrué.
Fermez le robinet ; dévissez le tuyau d'arrivée d'eau et nettoyez soigneusement le filtre. Revissez le tuyau et rouvrez le robinet.
Faites ressortir la touche Marche/Arrêt puis enclenchez-la de nouveau. Sélectionnez le programme de lavage. Si l'anomalie persiste, faites appel au Service Après-Vente.
Levoyant du programme intensif clignote très rapidement.
Nettoyez les filtres (cf. chapitre ENTRETIEN).
Faites sortir la touche Marche/Arrêt puis enclenchez-la de nouveau. Sélectionnez le programme de lavage. Si l'anomalie persiste, faites appel au Service Après-Vente.
Le tuyau de vidange est plié.
Vérifiez ce point (cf. instructions pour le branchement du tuyau).
Faites ressortir la touche Marche/Arrêt puis enclenchez-la de nouveau. Sélectionnez le programme de lavage. Si l'anomalie persiste, faites appel au Service Après-Vente.
Le siphon de l'évier est bouché.
Libérez la conduite d'écoulement de l'évier.
Faites sortir la touche Marche/Arrêt puis enclenchez-la de nouveau. Sélectionnez le programme de lavage. Si l'anomalie persiste, faites appel au Service Après-Vente.
La rallonge du tuyau de vidange ne convient pas.
Suivez attentivement les instructions concernant l'Installation.
Faites ressortir la touche Marche/Arrêt puis enclenchez-la de nouveau. Sélectionnez le programme de lavage. Si l'anomalie persiste, faites appel au Service Après-Vente.
L'évacuation murale est incorrecte.
Adressez-vous à un technicien qualifié.
Lévoyant du programme NORMAL 65° ou ECO 50° clignote très rapidement.
Faites ressortir la touche Marche/Arrêt puis enclenchez-la de nouveau. Sélectionnez le programme de lavage. Si l'anomalie persiste, faites appel au Service Après-Vente.
La machine ne démarre pas
La porte est mal fermée. L'appareil n'est pas branché à la prise. Coupure d'électricité. Fusible défectueux. - Touche Marche/Arrêt non enclenchée ou programme non sélectionné.
La vase n'est pas propre
■ Les paniers sont trop chargés. La vaisselle n'est pas correctement placée. Les bras de lavage sont bloqués. Les trous des bras sont obstrués. L'entonnoir de passage de l'eau au centre du panier supérieur est obstrué par la vaisselle. L'extrémité du tuyau de vidange est immergée.
■ Les filtres sont bouchés. ■ Les fêtres ne sont pas bien mis en place. Le distributeur de produit de lavage est mal fermé. Le produit de lavage n'est pas bien dosé ou ne convient pas, il est périmé ou est devenu dur, ou il est de mauvaise qualité. Le bouchon du réservoir de Sel n'est pas bien fermé. Le programme de lavage ne convient pas au type de salissures.
Traces de calcaire
Manque de Sel regénérant ou le réglage de l'adoucisseur ne correspond pas à la durée de l'eau. ■ Absence de produit de rinçage ou quantité insuffisante.
Trop de bruit pendant le lavage
Les pièces de vaisselle se cognent entre elles. Les bras de lavage touchent la vaisselle.
Vaisselle mal séchée
La vaisselle est restée trop longtemps dans l'appareil, porte fermée, après le cycle de lavage. Vaisselle l'affleurd incurve mal positionnée.
La porte se ferme difficilement
Le lave-vaisse n'est pas de niveau ou n'a pas été correctement encastré.
Si à la suite de ces contrôles, le mauvais fonctionnement persiste, adressez-vous au Service Après-Vente en indiquant le défaut observé, le modèle de l'appareil (Mod.), le numéro du produit (Prod. No.) et le numéro de fabrication (Ser. No.) inscrits sur la plaque signalétique, située sur le côté droit de la porte de votre lave-vaisselle.
Pour toute intervention sur l'appareil, faites appel au Service Après-Vente.
Les cotes d'encastrement doivent être celles indiquées dans la figure.
La hauteur de l'appareil peut varier de 6 cm grâce aux pieds réglables.
Réglez la hauteur de l'appareil entre 820 et 880 mm en agissant sur les pieds réglables.
Laissez un espace de 2 mm entre le dessus de l'appareil et le meuble ou l'évier.
Encastrement
Débranchez l'appareil avant toute intervention.
Placez l'appareil dans la niche d'encastrement.
Il est nécessaire de prévoir un espace pour le passage du câble d'alimentation et des tuyaux d'alimentation et d'évacuation d'eau, afin qu'ils ne soient pas piégés.
Pose du panneau d'habillage
La porte de ce lave-vaisselle a été conçue pour l'application d'un panneau décoratif ayant les dimensions suivantes:
largeur 596 mm
hauteur 644 à 714 mm max
épaisseur 20 mm max
poids 2a7,5 kg max
La hauteur du panneau dépend de celle du socle des meubles adjacents.
Attention: ne dépassez pas la hauteur maximum indiquée, autrement vous ne pourrez pas ouvrir complètement la porte, car le panneau buterait contre le socle du meuble de la cuisine.
Percez le panneau avec un foret 2x12 suivant les cotes indiquées dans la figure.
Fixez la traverse sur le panneau à l'aide de quatre vis 3,5x16.
Introduisez les deux pivots de la traverse dans les trous boutonnés de la porte.
Soulevez le panneau au niveau du bandeau de commande.
La position correcte une fois obtenue, ouvrez la porte et fixez le panneau à l'aide de deux vis 4x40 en utilisant les trous de la contre-porte.
Fixation aux meubles adjacents
Mettez les deux équres de fixation dans les trous filtres prévus à cet effet, qui se trouvent en haut et à l'avant du lave-vaiselle, comme indiqué.
Fixez les équerres aux meubles adjacents avec deux vis de 3,5 x 16 chacune.
Attention: Le lave-vaisse doit être assuré contre le renversement. Veillez donc à ce que les éléments auxquels il est attaché soient bien ancrés à une structure fixe (mur, meubles, adjacents).
Pendant l'assemblage, faites attention à ne pas percer les côtés de l'appareil, pour ne pas endomager les composants hydrauliques.
Réglage du balancement de la porte
La porte est bien équilibrée lorsqu'elle reste ouverte dans n'importe quelle position.
Dans ce but, utilisez les vis situées sur le socle de l'appareil. Si, en maintenant la porte entrouverte, vous vissez ou dévissez ces vis, la tension des ressorts de balancement de la porte augmente ou diminue.
Attention: Le poids du panneau doit être de 7,5 kg max; dans le cas contraire il ne sera plus possible de balancer la porte.
Mise à niveau
Assurez-vous que la porte ferme bien, sans frotter sur les côtes. Dans le cas contraire, mettez l'appareil à niveau en vissant ou dévissant légèrement les pieds avant jusqu'à atteindre la fermeture correcte de la porte.
Adaptation du socle
Pour permettre l'ouverture complète de la porte, il peut être nécessaire de découper le socle du meuble.
Sur la base des cotes (a) et (b) (voir croquis) vous pourrez tirer du tableau ci-dessous la hauteur (X) de l'ouverture à pratiquer dans le socle.
