Intitulé	Description
Type de produit	Lave-vaisselle encastrable
Capacité	12 couverts
Classe énergétique	A++
Consommation d'eau	11,7 litres par cycle
Consommation d'énergie	1,02 kWh par cycle
Dimensions approximatives	Dimensions (H x L x P) : 81,5 x 59,8 x 55 cm
Poids	45 kg
Niveaux de bruit	48 dB
Programmes de lavage	6 programmes, dont Eco, Intensif, Rapide
Fonctions supplémentaires	Départ différé, Séchage extra
Entretien et nettoyage	Filtres à nettoyer régulièrement, utilisation de produits spécifiques pour lave-vaisselle recommandée
Pièces détachées et réparabilité	Réparabilité facilitée, pièces disponibles via le service après-vente Bosch
Sécurité	Système de sécurité AquaStop, protection contre les débordements
Informations générales	Installation encastrable, compatible avec les cuisines standard

FOIRE AUX QUESTIONS - SPS50E12EU BOSCH

Pourquoi mon lave-vaisselle BOSCH SPS50E12EU ne démarre-t-il pas ?

Vérifiez que la porte est correctement fermée et que l'appareil est branché sur une prise électrique. Assurez-vous également que le programme de lavage a été sélectionné.

Comment résoudre un problème de fuite d'eau avec le BOSCH SPS50E12EU ?

Vérifiez les joints de porte et les tuyaux pour détecter d'éventuelles fissures ou obstructions. Assurez-vous également que le filtre est propre et que l'appareil est de niveau.

Pourquoi mon lave-vaisselle ne lave-t-il pas correctement ?

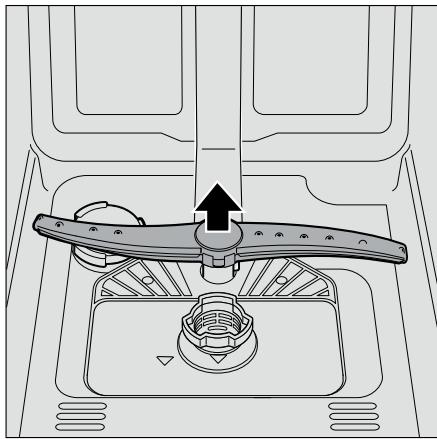

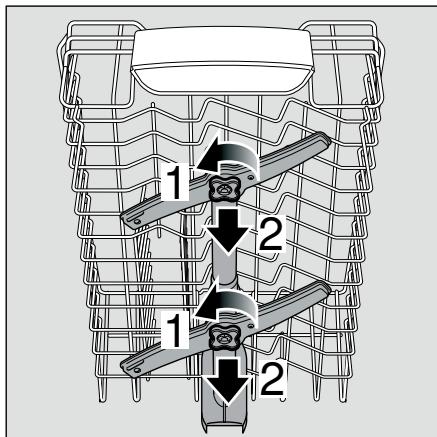

Assurez-vous que les bras gicleurs ne sont pas obstrués et qu'ils peuvent tourner librement. Vérifiez également que vous utilisez un détergent approprié et que les articles ne bloquent pas la circulation de l'eau.

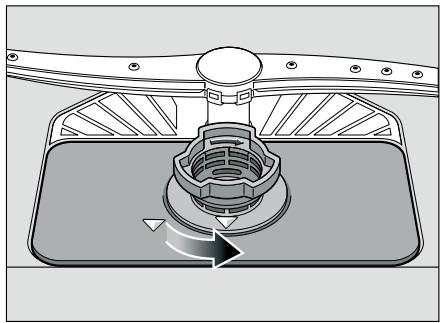

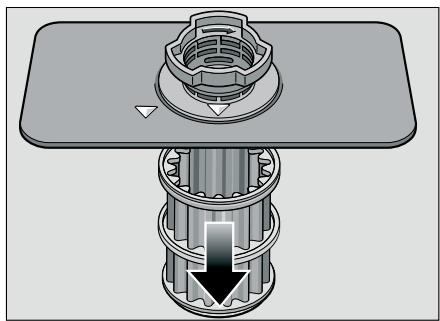

Comment nettoyer les filtres du BOSCH SPS50E12EU ?

Retirez le filtre situé au fond de la cuve, rincez-le sous l'eau courante et enlevez les résidus alimentaires. Replacez le filtre une fois qu'il est propre.

Que faire si l'appareil affiche un code d'erreur ?

Consultez le manuel d'utilisation pour interpréter le code d'erreur. La plupart des codes indiquent un problème spécifique qui peut nécessiter une intervention ou un dépannage particulier.

Mon lave-vaisselle fait un bruit anormal, que dois-je faire ?

Vérifiez si des objets étrangers bloquent les bras gicleurs ou si des pièces internes sont desserrées. Si le bruit persiste, contactez un technicien agréé.

Est-ce que je peux utiliser des produits ménagers non spécifiquement conçus pour lave-vaisselle ?

Non, il est recommandé d'utiliser uniquement des détergents spécifiquement formulés pour les lave-vaisselle afin d'éviter d'endommager l'appareil.

Comment régler la dureté de l'eau sur le BOSCH SPS50E12EU ?

Référez-vous au manuel d'utilisation pour ajuster la dureté de l'eau. Cela peut impliquer le réglage d'un adoucisseur d'eau intégré.

Mon lave-vaisselle ne sèche pas correctement, que faire ?

Assurez-vous que le programme de séchage est activé et que le détergent utilisé contient un agent de séchage. Vous pouvez également essayer d'ouvrir la porte après le lavage pour permettre à la vapeur de s'échapper.

Comment prolonger la durée de vie de mon BOSCH SPS50E12EU ?

Effectuez un entretien régulier en nettoyant les filtres, en vérifiant les bras gicleurs et en utilisant des produits adaptés. Évitez de surcharger le lave-vaisselle.

MODE D'EMPLOI SPS50E12EU BOSCH

Utilisation conforme 4

Consignes de sécurité 4

Avant de prendre l'appareil en service. 5

Au moment de la livraison 5

Au moment de l'installation 5

Emploi au quotidien 6

Verrouillage de la porte 6

En cas de dégâts 7

Élimination de l'appareil usagé. 7

Protection de l'environnement 9

Emballage. 9

Appareils usagés 9

Faire connaissance avec l'appareil 9

Bandeau de commande. 9

Compartiment intérieur de l'appareil. 10

Adoucisseur d'eau / Sel spécial 10

Réglage 10

Tableau des durées de l'eau 11

Utilisation de sel spécial. 11

Utilisation de détergents et de sel additionnels 11

Éteindre le voyant de l'adoucisseur.11

Liquide de refroidissement 12

Régler la quantité de liquide de rinçage 12

Éteindre le voyant d'ajout de liquide de rinçage. 13

Vaissele 13

Vaisselle non adaptée 13

Verres et vaisselle endommagés... 13

Rangement. 14

Sortir la vaisselle. 14

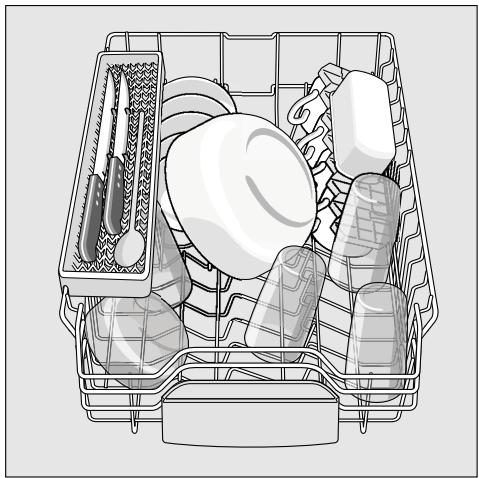

Tasses et verres. 14

Casseroles 14

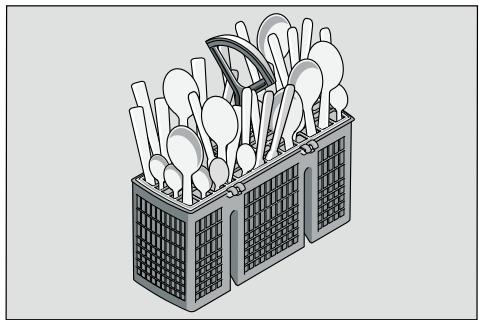

Panier à couverts 15

Tiges rabattables 15

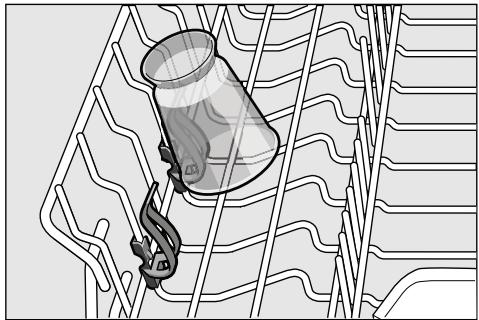

Support pour petites pièces. 15

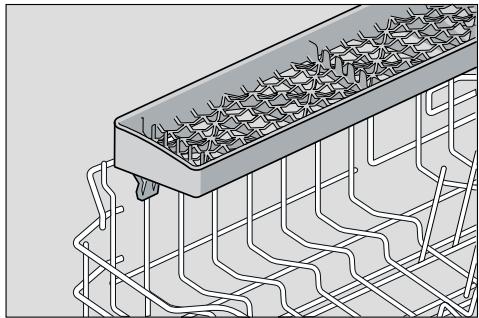

Tablette à couteaux 16

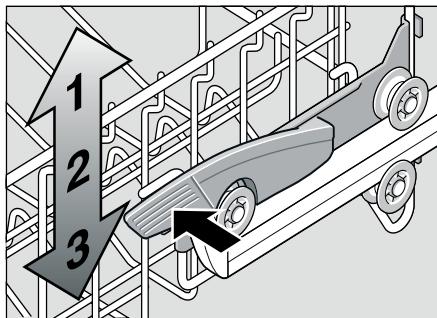

Modifier la hauteur des paniers 16

Detergent 17

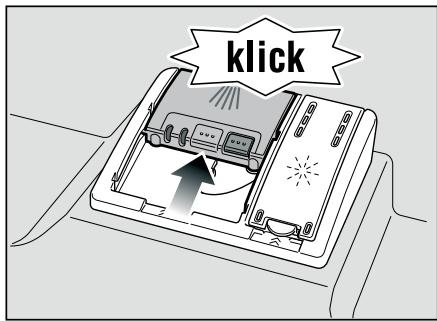

Remplissage du détergent 18

Détailgent mixte 19

Tableau des programmes 20

Sélection de programme 21

Remarques concernant les laboratoires d'essai. 21

Fonctions supplémentaires 21

Cycle accéléré (VarioSpeed) 21

Zone intensive 21

Hygiene. 21

Demi-charge 22

Extra sec. 22

Utilisation de l'appareil 22

Données de programme. 22

Aquasensor 22

Enclenchement de l'appareil. 23

Départ différé 23

Fin du programme 23

Mise hors tension de l'appareil.... 23

Interruption du programme. 24

Abandon du programme 24

Changement de programme. 24

Séchage intensif 24

Nettoyage et maintenance 25

État général de la machine. 25

Sel spécial et liquide de rinçage. 25

Filtres 26

Bras d'aspersion. 26

Que faire en cas de dérangement? 27

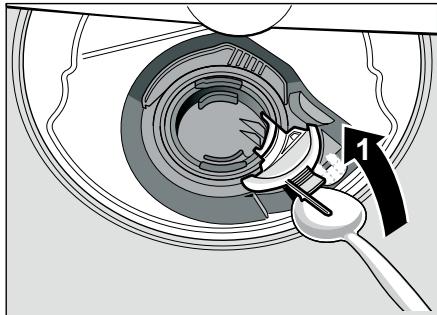

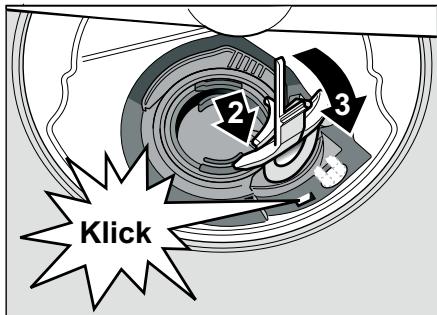

Pompe de vidange. 27

Tableau de dépannage. 28

Service après-vente 37

Étendue des fournitures 37

Consignes de sécurité 37

Livraison 38

Données techniques. 38

Mise en place. 38

Branchement des eaux usées. 38

Branchement d'eau d'appoint. 39

Branchement électrique. 39

Démontage. 40

Transport 40

Protection antigel (Vidange de l'appareil) 40

Utilisation conforme

Cet appareil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique. N'utilisez le lave-vaisselle que dans votre foyer et seulement dans le but indiqué : pour laver la vaisselle de votre foyer.

Consignes de sécurité

Les enfants à partir de 8 ans ou les personnes qui en raison de leur capacité physiques, sensorielles ou intellectuelles, ou qui par manque d'expérience ou de connaissances ne sont pas en mesure d'utiliser l'appareil de manière sûre, ne pourront s'en servir que sous surveillance ou après en avoir reçu instruction d'une personne responsable.

Avant de mettre l'appareil en service

Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elles contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Conservez toute la documentation pour pouvoir la consulter à nouveau ultérieurement ou si l'ordinateil doit changer un jour de propriété.

Au moment de la livraison

1. Vérifiez immédiatement l'absence de dommages dus au transport au niveau de l'emballage et du lave-vaisselle. Ne faites pas fonctionner un appareil endommagé, mais demandez conseil à votre fournisseur.
2. Veuillez vous débarrasser de l'emballage de façon réglementaire.
3. L'emballage et ses parties constitutives ne sont pas des jouets; les tenir hors de portée des enfants. Risque d'asphyxie avec les cartons pliants et les feuilles.

Au moment de l'installation

Rappelez-vous qu’après l’installation, le dos du lave-vaisselle n’est plus librement accessible (protection empêchant de toucher la surface chaude). - Procédez à la mise en place et au raccordement conformément aux instructions d’installation et de montage. Le lave-vaisselle ne doit pas être branché sur le secteur lors de l’installation. Assurez-vous que le système à conducteur de protection de l’installation électrique de votre maison soit conforme. - Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique [32] du lave-vaisselle. Si le cordon de raccordement au secteur équipant l’appareil s’endommage, il faudra le remplacer par un cordon de raccordement particulier. Pour éviter des risques inutiles, cette opération est réservée au service après-vente.

Si le lave-vaisselle doit être encastré dans un placard en hauteur, il faudra fixer ce dernier correctement. Si vous incorporez un appareil à micro-ondes au-dessus du lave-vaisselle, il risque de s'endommager. N'encastrer les appareils intégrables ou aptes à l'encastrment sous un plan de travail que si ce dernier a été visé avec les meubles voisins afin de garantir le maintien d'aplomb de l'appareil. N'installez pas l'appareil à proximité de sources de chaleur (radiateurs, accumulateurs de chaleur, portes-fenêtres ou d'autres appareils générateurs de chaleur) ; ne l'encastrer pas non plus sous une table de cuisson. Une fois l'appareil installé, il faut que sa fiche mâle demeure aisément accessible. (Voir Branchement électrique)

• Selon le modèle : Le boîtier en plastique du raccord d'eau contient une électrovanne. Dans la gaine du flexible d'arrivée d'eau se trouvent le câble et la conduite de branchement. Ne sectionnez jamais ce flexible. Ne plongez pas le boîtier en plastique dans l'eau.

Emploi au quotidien

Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des détergents et des liquides de rinçage.

Protection-enfants (verrouillage de la porte) *

La description de la protection-enfants se trouve derrière dans la jaquette.

• Selon le modèle

En cas de dégâts

• Les réparations et interventions sont exclusivement réservées à des spécialistes. Les réparations et interventions exigent de déconnecter l'appareil du secteur. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Ramenez le robinet d'eau en position fermée. Si le bandeau de commande est endommagé (fissures, trous, touches cassées), il faut cesser d'utiliser l'appareil. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Ramenez le robinet d'eau en position fermée, appelez le service après-vente.

Élimination de l'appareil usage

1. Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les appareils qui ont fini de servir.
2. Confiez cet appareil à un circuit de mise au rebut réglementaire.

Mise en garde risque de blessure!

Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lave-vaisselle que brièvement, uniquement au moment de le charger et de le décharger. - Les couteaux et autres ustensiles à arêtes tranchantes devront être rangés dans le panier à couverts avec leurs pointes tournées vers le bas, ou couchés sur la tablette à couteaux. Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus. Sur les appareils indépendants, veillez bien à ce que les paniers ne soient pas surchargés. Si l'appareil ne se trouve pas dans une cavité et donc une paroi latérale est accessible, il faudra, pour des raisons de sécurité, recouvrir latéralement la zone de la charnière de porte (risque de blessure). Ces couvercles sont des accessoires en option disponibles auprès du service après-vente ou dans le commerce spécialisé. selon le modèle

Mise en garde risque d'explosion!

Ne versez jamais de solvant dans le compartiment de lavage. Risque d'explosion.

Mise en garde risque de s'ébouillanter !

Pendant le déroulement d'un programme, n'ouvre la porte que prudemment. Il y a risque que de l'eau chaude gicle hors de l'appareil.

Mise en garde risques pour les enfants !

Utilisez la protection enfants si présente. Vous en trouverez la description derrière dans la couverture. - Ne permettez jamais aux enfants de jouer avec l'appareil ou de le piloter. - Éloignez les enfants du détergent et du liquide de rinçage. Les détergents peuvent provoquer des brûlures chimiques dans la bouche, la gorge et les yeux, et conduire à une asphyxie. Éloignez les enfants du lave-vaisselle ouvert. L'eau présente dans le compartiment vaisselle n'est pas potable, elle peut contenir des résidus de détergent.

Veillez à ce que les enfants ne cherchent pas à introduire les doigts dans la coupelle interceptrice de pastille [22]. Ils risqueraient de coincer leurs petits doigts dans les fentes. En présence d'un appareil encastré en hauteur, veillez, lorsque vous ouvrez et fermez la porte, à ce que les enfants ne se fassent pas coincer ou pincer/écraser entre la porte de l'appareil et celle du meuble en dessous. - Les enfants risquent de s'enfermer dans l'appareil (risque d'asphyxie) ou de se retrouver dans une autre situation dangereuse. Donc, lorsque l'appareil ne sert plus : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d'alimentation électrique et jetez-le. Détruisez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.

Protection de l'environnement

Tant l'emballage d'appareils neufs que les appareils usagés contiennent des matières premières de valeur et des matières recyclables. Veuillez éliminer les pièces détachées après les avoir triées par matières. Pour connaître les circuits actuels d'élimination, adressez-vous s. v. p. à votre revendeur ou à l'administration de votre commune / ville.

Emballage

Toutes les pièces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p. ex. >PS< polystyrène). Ceci permet, lors de l'élimination de l'appareil, d'effectuer un tri des déchets par variétés de plastique. Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de la livraison ».

Appareils usages

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de l'élimination »

Cet appareil est labellisé conformément à la directive française 2002/96/CE sur les appareils électriques et électroniques (waste electrical and electronic equipment - WEEE). Cette directive définit le cadre d'une reprise et d'une revalorisation des appareils usagés en vigueur sur tout le territoire de l'Union.

Faire connaissance de l'appareil

Les figures représentant le bandeau de commande et le compartiment intérieur de l'appareil se trouvent en début de notice, dans la couverture. Le texte fait référence aux différents numéros de position qui y figurent.

Bandeau de commande

1 Interrupteur MARCHE / ARRÊT 2 Touche d'ouverture de porte 3 Suggesteur de programme 4 Touche START 5 Départ différé * 6 Fonctions supplémentaires 7 Indicateur de manque de liquide de rinçage 8 Indicateur de remplissage du sel 9 Mention « Vérifier l'arrivée d'eau » 10 Indicateur de fin 11 Affichage du nettoyage

• Selon le modèle

Le nombre dépend du modèle

Compartment intérieur de l'appareil

20 Panier à vaisselle supérieur 21 Tablette à couteaux * 22 Coupelle interceptrice des pastilles 23 Bras d'aspersion supérieurs 24 Bras de lavage rotatif inférieur 25 Réservoir de sel spécial 26 Filtres 27 Panier à couverts 28 Panier à vaisselle inférieur 29 Réservoir de liquide de rinçage 30 Compartiment à détergent 31 Verrou de fermeture du compartiment et détergent 32 Plaque signalétique * Selon le modèle

Adoucisseur d'eau / sel spécial

Pour obtenir un bon résultat de lavage, le lave-vaisselle a besoin d'une eau pauvre en calcaire, sinon des dépôts de tartre blancs apparaîtront sur la vaisselle et l'intérieur de l'appareil.

Il faudra adoucir, c'est-à-dire détartrer, l'eau du robinet dépassant un certain degré de dureté. Pour y parvenir, versez du sel spécial dans l'installation adoucisseuse du lave-vaisselle.

Le réglage, donc la quantité de sel requise, dépend de la dureté de l'eau du robinet dans votre région (voir le tableau).

Réglage

La quantité de sel à ajouter est réglable sur 4 niveaux dépendant de la durée de votre eau. Les niveaux 0, 1, 2 ou 3 sont visibles en conséquence (voir le tableau). Niveau réglé en usine : 1.

1. Déterminez la dureté de l'eau du robinet. Notre compagnie distributeur des eaux vous renseignera à ce sujet.
2. Niveau pour connaître la valeur de réglage, consultez le tableau des durées de l'eau.
3. Fermez la porte.
4. Amenez l'interrupteur MARCHE / ARRÉT 1 en position allumée. La mention Nettoyer 11 clignote.
5. Appuyez sur la touche START 4 et maintenez-la appuyée.
6. Tournez le programmateur 3 jusqu'à ce que l'indicateur de manque de Sel clignote.
7. Relâchez la touche. L'indicateur de manque de sel clignote et « Vérifier l'arrivée d'eau » 9 s'allume (= niveau 1).

Pour modifier ce réglage :

1. Tournez le programmateur 3 jusqu'à l'avoir réglé sur le niveau souhaité.
2. Appuyez sur la touche START 4 L'indicateur de manque de sel 8 s'éteint. L'appareil enregistre le niveau réglé.

Tableau des durées de l'eau

Durété de l'eau °fH	Plage de durété	mmol/l	Position	○ππ	○End	○
0-11	non dure	0-1,1	0	○	○	○
12-19	moyenne	1,2-2,9	1	○	○	○
30-37	dure	3,0-3,7	2	○	○	○
38-60	dure	3,8-6,2	3	○	○	○

Utilisation de sel spécial

Le rajout de sel doit toujours avoir lieu avant d'utiliser l'appareil. Ceci permet une évacuation immédiate de la solution saline qui a débordé et empêche la cuve de lavage de se corroder.

1. Ouvrez le bouchon à vis du réservoir de sel [25].
2. Remplissez le réservoir d'eau (opération nécessaire uniquement lors de la première mise en service).
3. Versez ensuite le sel spécial (n'utilisez jamais de Sel de cuisine ni de pastilles).

Ceci refoule l'eau qui s'écoule.

Rajoutez à nouveau du sel spécial dès que le voyant de manque de Sel 8 s'allume sur le bandeau.

Selon le modèle

Utilisation de détergents additionnels de sel

Si vous utilisez des détergents mixtes contenant du sel, vous pourrez d'une manière générale renoncer au sel spécial jusqu'à un degré de durété de l'eau de dH (37^ fH, Clarke, 3,7 mmol/l). Si l'eau présente une durété supérieure à dH, il faudra ici aussi utiliser du sel spécial.

Éteindre le voyant de manque de sel / de l'adoucisseur

Si le voyant de manque de sel vous gène (p. ex. si vous utilisez des détergents combinés contenant du sel), vous pouvez le désactiver.

Procédez comme décrit à la rubrique «Réglage de l'installation d'adoucissage » et régalez sur le niveau 0.

Cette action éteint l'adoucisseur d'eau et le voyant de manque de sel.

Attention

Ne versez jamais de détergent dans le réservoir de sel spécial. Ceci entraînerait la destruction de l'adoucisseur.

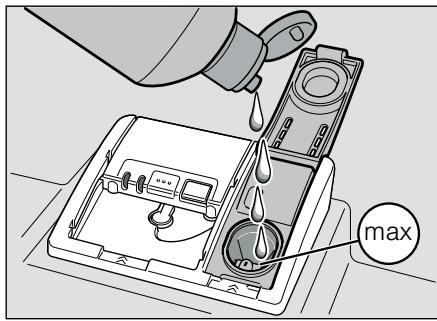

Liquide de rinçage

Dès que l'indicateur de manque de liquide de rinceage 7 s'allume sur le bandeau, cela signifie qu'il n'en reste plus que pour 1 à 2 lavages. Il faudrait rajouter du liquide de rinceage.

Le liquide de rincage sert à obtenir une vaisselle et des verres brillants et sans traces. Utilisez uniquement du liquide de rincage pour lave-vaisselle ménager.

Les détergents combinés, à additif de rincage, ne sont utilisables qu’avec de l’eau d’une dureté non supérieure à dH (37^ fH, Clarke, 3,7 mmol/I). Si l’eau présente une dureté supérieure à dH, il faudra ici aussi utiliser du produit de rincage.

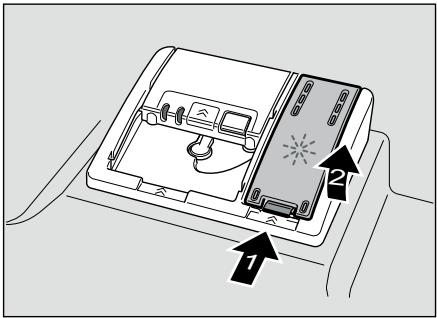

1. Ouvrez le réservoir [29] : appuyez sur la pâte située contre le couvercle et soulvez.

1. Versez doucement le liquide de rinceage ; il doit arriver jusqu'au repère de maximum sur l'orifice de remplissage.

1. Fermez le couvercle jusqu'à ce qu'il enclenche audiblement.
2. A l'aide d'un essuie-tout, essuyez le liquide de rinceage qui a eventuellement débordé, ceci afin d'éviter un dégagement exagéré de mousse lors du prochain lavage.

Régler la quantité de liquide de rinceage

L'indicateur de manque de liquide de rinçage est réglable sur 4 niveaux. Les niveaux 0, 1, 2 ou 3 sont visibles en conséquence (voir le tableau des durées de l'eau).

Niveau réglé en usine : 2.

Ne modifiez la quantité de liquide de rinçage que si des stries (réduisez la quantité) ou des taches d'eau (augmentez la quantité) sont restées sur la vaisselle.

1. Fermez la porte.
2. Amenez l'interrupteur MARCHE / ARRET en position allumée. La mention Nettoyer clignote.
3. Appuyez sur la touche START 4 et maintenez-la appuyée.
4. Tournez le programmateur 3 autant de fois que nécessaire à ce que le voyant de manque de liquide de rincege 7 clignote.
5. Relâchez la touche. Indicateur de manque de liquide rincege 7 clignote et le voyant 10 et 9 est allumé (= niveau 2).

Pour modifier ce réglage :

1. Tournez le programmateur 3 jusqu'à l'avoir réglé sur le niveau souhaité.
2. Appuyez sur la touche START 4. L'indicateur de manque de sel 7 s'éteint. L'appareil enregistre le niveau réglé.

Éteindre le voyant d'ajout de liquide de rinceage

Si le voyant de manque de liquide de rinceage génèe (p. ex. si vous utilisez des détergents combinés à fonction de rinceage), vous pouvez le désactiver.

Procédez comme décrit à la rubrique « Régler la quantité de liquide de rincege » et réglez sur le niveau 0.

Cette action désactive le voyant 7 de manque de liquide de rincege.

Vaisselle non adaptée

Les couverts et la vaisselle en bois. Verres décoratifs délicats, vaisselle d'art et antique. Leurs décors ne résistant pas au lave-vaisselle. - Pièces en plastique non résistantes à la chaleur. Vaisselle en cuivre et en étain. Vaisselle salie par de la cendre, de la cire, de la graisse lubrifiante ou de la peinture.

Les décorations de surglacure, les pièces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre (comme les objets en cristal, p. ex.) peuvent devenir opaques à la suite de lavages répétés.

Causes :

Type de verre et procédé de fabrication de ce dernier. Composition chimique du détégent. - Température de l'eau du programme de lavage.

N'utilisez que des verres et de la porcelaine désignés par le fabricant comme allant au lave-vaisselle. Utilisez un détergent ménageant la vaisselle et marqué comme tel. En fin de programme, sortez les verres et les couverts le plus rapidement possible du lave-vaisselle.

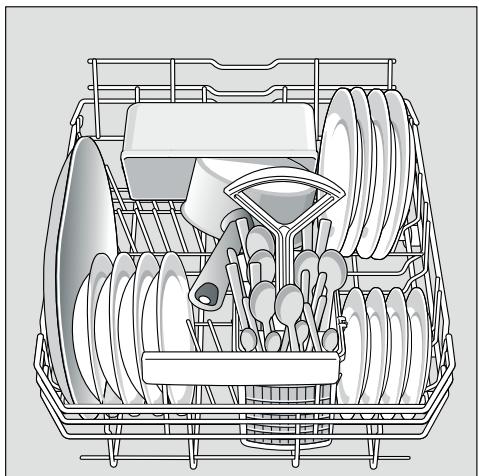

Rangement

1. Enlevez les résidus alimentaires grossiers. Un pré-rincege sous l'eau du robinet n'est pas nécessaire.
2. Rangez la vaisselle
3. de sorte qu'elle repose de façon sûre et ne puisse pas se renverser.
4. de sorte que l'ouverture de tous les récipients regarde vers le bas.
5. debout inclinée lorsque les pièces présentent un galbe prononcé, afin que l'eau puisse s'écouler.
6. de sorte qu'elle n'empêche pas la rotation des bras asperseurs 23 et 24.

Les très petits

Les très petits ustensiles ne vont pas au lave-vaisselle car ils risqueraient de tomber des paniers.

Sortir la vase

Pour empêcher que des gouttes d'eau ne tombent du panier supérieur sur la vaisse l du panier inférieur, il est recommandable de vider l'appareil en commençant par le bas.

La vaisselle chaude craint les chocs! Pour cette raison, laissez-la en fin de programme refroidir dans le lave-vaisselle jusqu'à ce que vous puissiez la saisir fermement.

Remarque

Après la fin du programme, des gouttes d'eau peuvent encore être visibles dans le compartiment intérieur de l'appareil. Cela n'a aucune répercussion sur le séchage de la vaisselle.

Tasses et verres

Panier à vaisselle supérieur 20

Casseroles

Panier à vaisselle inférieur 28

Un conseil

Il faudrait ranger la vaisselle très sale (casseroles) dans le panier inférieur. Vu que le jet est plus intense, le résultat de nettoyage est meilleur.

Un conseil

Sur notre site Web, vous trouverez, sous forme de document gratuit à télécharger, d'autres exemples sur les façons optimales de ranger la vaisselle dans votre lave-vaisselle. Pour connaître les adresses Internet correspondantes, reportez-vous au dos de cette notice d'utilisation.

Panier à couverts

Il faudrait toujours ranger les couverts non triés, avec la pointe regardant en bas.

Pour éviter des blessures, déposez les pièces et couteaux longs et pointus sur la tablette à couteaux.

Tiges rabattables *

• Selon le modèle

Les tiges peuvent se rabattre pour maistrux ranger les casseroles, légumiers et verres.

Support pour petites pièces

• Selon le modèle

Ce support permet de retenir de manière sûre les pièces en plastique légères comme par ex. les gobelets, couvercles, etc.

Tablette à couteaux *

• Selon le modèle

Vous pouvez ranger les couteaux longs et d'autres ustensiles en position couchée.

Modifier la hauteur des paniers

• Selon le modèle

Vous pouvez suivant besoin modifier la hauteur du panier supérieur 20 pour que les grands ustensiles aient plus de place dans le panier supérieur ou le panier inférieur.

Hauteur de l'appareil : 81,5 cm

	Panier supérieur	Panier inférieur
Niveau 1 max. Ø	22 cm	30 cm
Niveau 2 max. Ø	24 cm	28 cm
Niveau 3 max. Ø	27 cm	25 cm

En fonction de l'agencement du panier à vaisselle supérieur équipant le modèle de votre appareil, suivez l'une des deux procédures ci-après :

Panier à vaisselle supérieur avec manettes latérales

1. Extrayez entièrement le panier supérieur du lave-vaisselle L20
2. Pour le faire descendre, appuyez, en direction de l'intérieur et successivement, sur les deux leviers situés à gauche et à droite sur le côté extérieur du panier. Ce faisant, retenez le bord latéral supérieur du panier afin qu'il ne descende pas brutalement.

1. Pour le remonter, saisissez le panier par le bord latéral supérieur et faites-le monter.
2. Avant de réintroduire le panier dans l'appareil, assurez-vous qu'il se trouve à la même hauteur des deux côtés. Si vous ne le faites pas, la porte de l'appareil refusera de se fermer et la liaison ne s'établitra pas entre le bras d'aspersion et le circuit d'eau.

Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas

1. Extrayez entièrement le panier supérieur du lave-vaissette [20].
2. Retirez le panier supérieur et accrochez-le sur les roulettes supérieures (niveau 3) ou inférieures (niveau 1).

Vous pouvez utiliser des pastilles ainsi que des détergents en poudre ou liquides pour lave-vaisselle. N'utilisez jamais de produit pour laver la vaisselle à la main. Selon le degré de salissure de la vaisselle, il est possible de moduler le dosage de la poudre ou du détergent liquide. Les pastilles contiennent une quantité suffisante d'agents leur permettant d'accomplir toutes les tâches de nettoyage. Les détergents modernes sont performants ; généralement formulés à faible niveau alcalin, ils contiennent des phosphates et des enzymes. Les phosphates lient le calcaire liént dans l'eau. Les enzymes dégradent l'amidon et décollent l'albumine et les protéines. Les détergents sans phosphates sont plus rares. Leur aptitude à lier le calcaire étant un peu inférieure, ces détergents nécessitent un dosage plus important. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), ces détergents intégrant des produits blanchissants à base d'oxygène.

Remarque

Pour obtenir un bon résultat de lavage, lisez impérativement les consignes figurant sur l'emballage du détergent! Si vous souhaitez poser d'autres questions, nous vous recommandons de contacter les services-conseils mis en place par les fabricants de détergents.

Mise en garde - Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des détergents et des liquides de rinçage.

Remplissage du détergent

1. Si le compartiment à détergent 30 est encore fermé, actionnez le verrou d'obturation 31 pour l'ouvrir.

Ne versez le détergent que dans le compartiment sec 30

(Introduisez la pastille en travers, pas sur sa tranche.) Dosage : voir les consignes du fabricant sur l'emballage.

La graduation du dosage dans le compartiment et détergent [30] vous aidera à verser la quantité correcte de détergent en poudre ou liquide.

20 à 25 ml suffisent habituellement si la vaisselle est normalement sale. Si vous utilisez des pastilles, une seule suffit.

1. Poussez le couvercle du compartiment à détergent vers le haut jusqu'à ce que la fermeture clipse bien.

Le compartiment à détergent s'ouvre automatiquement au moment optimal, en fonction du programme. Le détergent en poudre ou liquide se répartit dans l'appareil et se dissolve, la pastille tombe dans la coupelle interceptrice de pastille et s'y dissolve de façon dosée.

Un conseil

Si la vaisselle est peu sale, une quantité de détergent légèrement inférieure à celle indiquée suffira habituellement.

Vous pouvez vous procurer des produits nettoyants et d'entretien en ligne, c'est-à-dire via notre site Web, ou via le service après-vente (voir averse).

Détail mixte

Outre les détergents conventionnels à formule unique, toute une série de produits à fonctions supplémentaires sont proposés sur le marché. Ces produits contiennent souvent, autre le détergent, un produit de rincage et des succédanés de sel (3in1) ainsi que, selon la combinaison, des constituants supplémentaires (4in1, 5in1, etc.) destinés p. ex. à protéger le verre ou à conférer du brillant aux ustensiles en acier. Les détergents mixtes ne fonctionnent que jusqu'à un degré de dureté précis (21°dH généralement). Au-delà de cette dureté, il faut rajouter du sel et du liquide de rincage.

Dès que vous utilisez des détergents mixtes, le programme de lavage s'y adapte automatiquement, de sorte que vous obtenez toujours le meilleur résultat possible de lavage et de séchage.

Mise en garde - Ne posez aucune petite pièce à laver dans la coupelle interceptrice [22]; ceci empêcherait la dissolution uniforme des pastilles.

Mise en garde - Si après le démarrage du programme vous pouvez rajouter de la vaisselle, n'utilisez pas la coupelle interceptrice de pastille [22] comme poignée pour le panier supérieur. La pastille pourrait déjà se trouver dedans et vous entreriez en contact avec la pastille partiellement dissoute.

Remarques

Vous obtiendrez des résultats de lavage et de séchage optimaux avec des détergents à fonction unique associés à du sel et du produit de rinçage utilisés séparément. En présence de programmes courts, les pastilles, du fait de leurs comportements de dissolution différents, risquent de ne pas déployer tout leur pouvoir nettoyant et des résidus de détergent non dissous risquent de rester. Les détergents en poudre convennent moins avec ces programmes. Dans le programme « Intensif » (selon le modèle), l'emploi d'une seule pastille suffit. En cas d'utilisation de détergent en poudre, vous avez en outre la possibilité de verser un peu de détergent sur la face intérieure de la porte de l'appareil. Même si est allumé l'indicateur de manque de liquide de rinçage ou celui du manque de sel, le programme de lavage se déroule impeccablement si vous utilisez des détergents combinés. Si vous utilisez des détergents à enveloppe protectrice soluble dans l'eau : ne saisissez l'enveloppe protectrice qu’avec les doigts secs et ne mettez ce détergent que dans le compartiment entièrement sec à cet effet, sinon l'enveloppe risque de coller. Si vous passez des détergents mixtes à un détergent à fonction unique, veillez bien à ce que l'adoucisseur d'eau et la quantité de produit de rinçage soient réglés sur la valeur correcte.

Tableau des programmes

Dans ce récapitulatif figure le nombre maximal de programmes possibles. Le bandeau de commande de votre appareil indique les programmes spécifiques et leur configuration.

Type de vaisse	Type de salissure	Programme	Fonctions d'appoint possibles	Déroulement du programme
casseroles, poées, vaisselet et couverts inaltérables	résidus alimentaires très adhérents cuits ou séchés sur la surface, résidus alimentaires contenant de l'amidon ou de l'albumine / des protéines	Intensif 70°	tous	PrélavageLavage 70°Rinçage intermédiaireRinçage 65°Séchage
		Normal 65°	tous	PrélavageLavage 65°Rinçage intermédiaireRinçage 65°Séchage
vaisselle mixte et couverts	résidus alimentaires domestiques habituels, légèrement séchéés	Normal 65°Eco 50°	tous	PrélavageLavage 50°Rinçage intermédiaireRinçage 65°Séchage
vaisselle et couverts délicats, matières plastiques et verre croignant les variations de température	résidus alimentaires frais, peu adhérents	Délicat 40°	Zone intensive Cycle accéléré Demi-charge Extra-sec	PrélavageLavage 40°Rinçage intermédiaireRinçage 55°Séchage
		Rapide 45°	Extra-sec	Lavage 45°Rinçage intermédiaireRinçage 55°
tous types de vaisse	lavage à froid, nettoyage intermédiaire	Prélavage	aucune	Prélavage

Sélection de programme

Vous pouvez désigner un programme adaptable au type de vaisselle et au degré de salissure.

Remarques concernant les laboratoires d'essai

Des laboratoires d'essai reçoivent des consignes relatives aux essais comparatifs (par exemple selon EN 60436).

Il s'agit là de conditions visant la réalisation des essais et non pas de résultats ou de chiffres de consommation.

Demande de renseignements par courriel à :

[e-mail]

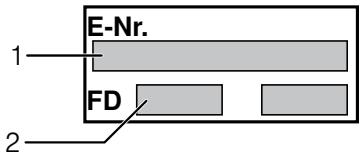

Les indications nécessaires sont le numéro de série (n^) et le numéro de fabrication (n^) que vous trouverez sur la plaque signalétique 32 contre la porte de l'appareil.

P+ fonctions supplémentaires

* selon le modèle

Réglage par les touches Fonctions supplémentaires 6.

Cycle accéléré (variospeed) *

La fonction Cycle accéléré permet de réduire de 20 à 50% la durée du programme de lavage besoin. Pour obtenir un nettoyage et un séchage optimaux malgré le raccourcissement de la durée de marche, l'appareil consomme plus d'eau et d'énergie.

Zone intensive*

Parfaite pour les charges mixtes. Dans le panier inférieur, vous pouvez laver les casseroles et poêles très sales, et dans le panier supérieur de la vaisselle normalement sale. La pression de pulvérisation augmente dans le panier inférieur, la température de lavage augmente un peu.

Hygiène *

La température augmente pendant l'opération de nettoyage. Ceci permet d'atteindre un plus haut niveau d'hygiène. Cette option est idéale p. ex. pour nettoyer les planches à découvert ou les biberons.

Demi-charge*

Si vous n'avez que peu de vaisselle à laver (par ex. des verres, tasses et assiettes), vous pouvez ajouter l'option « Demi-charge ». Ceci économise de l'eau, de l'énergie et du temps. Pour laver la vaisselle, mettez dans le compartiment une quantité de détergent un peu inférieure à celle recommandée pour une pleine charge de vaisselle.

Extra sec

Une température accrue pendant le rinçage et une phase de séchage plus longue permettent aux pièces en plastique de moins sécher. La consommation d'énergie augmente légèrement.

Données de programme

Vous souverez les données du programme (chiffres de consommation) dans la notice succincte. Elles se réfèrent à des conditions normales et au réglage de la dureté de l'eau sur 2. Différents facteurs tels que la température de l'eau ou la pression dans la conduite peuvent provoquer des dérives.

Aquasensor

• Selon le modèle

L'Aquasensor est un équipement optique (barrage photoélectrique) servant à mesurer la turbidité de l'eau de lavage.

L'appareil emploie l'Aquasensor de façon spécifique, selon le programme. Si l'Aquasensor est actif, de l'eau de rincage « propre » peut être reprise dans le bain suivant, ce qui abaisse la consommation d'eau de 3 à 6 litres. Si l'eau est assez sale, l'appareil la vidange et la remplace par de l'eau propre. En mode Automatique, l'appareil adapte en outre la température et la durée de marche au degré de salissure.

Enclenchement de l'appareil

1. Ouvrez complètement le robinet d'eau.
2. Fermez la porte.
3. Amenez l'interrupteur MARCHE / ARRET 1 en position allumée. La mention Nettoyer 11 clignote.
4. Réglez le programmeur 3 sur le programme désiré.
5. Appuyez sur la touche START 4. La mention Nettoyer 11 s'allume. Le déroulement du programme commence.

Remarque

• Pour utiliser le lave-vaiselle en mangeant l'environnement : Le programme Eco est un programme particulièrement destiné à ménager l'environnement. Il s'agit selon l'ordonnance UE 1016/2010 du « programme standard » représentant le plus efficacement le cycle standard de nettoyage de la vaisselle normalement sale et la consommation combinée d'énergie et d'eau pour nettoyer ce type de vaisselle.

Départ différé *

• Selon le modèle

Vous pouvez différer le démarrage du programme de 3, 6 ou 9 heures.

1. Amenez l'interrupteur MARCHE / ARRÊT 1 en position allumée.
2. Appuyez sur la touche Sélection du départ différé 5 jusqu'à ce que la mention correspondante (3h, 6h ou 9h) s'allume.
3. Appuyez sur la touche START 4; ceci active le départ différé.
4. Pour effacer le départ différé, appuyez sur la touche Départ différé 5 jusqu'à ce que toutes les mentions (3h, 6h ou 9h) soient éteintes.

Jusqu'au moment du départ, vous pouvez modifier à volonté le choix du programme.

Fin du programme

Le programme est terminé lorsque la mention Fin s'allume.

Remarque

Pour économiser de l'énergie, le lave-vaisselle s'éteint automatiquement 2 minutes après la fin du programme.

Mise hors tension de l'appareil

Peu de temps après la fin du programme :

1. Ramenez l'interrupteur MARCHE / ARRÊT 1 en position éteinte.
2. Refermez le robinet d'eau (inutile en présence de l'Aqua-Stop).
3. Enlevez la vaisselle une fois refroidie.

Remarque

Une fois le programme achevé, attendez que l'appareil ait refroidi un peu avant de l'ouvrir. Vous évitez ainsi que de la vapeur ne sorte et n'endommage à long terme votre mobilier intégré.

Interruption du programme

1. Ramenez l'interrupteur MARCHE / ARRET en position éteinte. Les voyants lumineux s'éteignent. Le programme reste mémoiré. Si vous avez ouvert la porte sur un appareil raccordé à l'eau chaude ou en train de chauffer, laissez-la entrebaillée pendant quelques minutes et refermez-la ensuite. Sinon la porte de l'appareil risque de s'ouvrir brutalement sous l'effet de l'expansion de la vapeur (surpression) ou de l'eau risque de sortir de l'appareil.
2. Pour poursuivre le programme, amenez l'interrupteur MARCHE / ARRET 1 en position allumée.

Abandon du programme (remise à zéro)

1. Appuyez sur la touche START 4 pendant env. 3 secondes. La mention Fin 10 s'allume.
2. Durée de déroulement restant du programme : env. 1 minute. Ramenez l'interrupteur MARCHE / ARRET en position éteinte.

Changement de programme

Après avoir appuyé sur la touche START 4, il est impossible de changer de programme. Un changement de programme n'est possible que via l'abandon d'un programme (Remise à zéro (Reset)).

Séchage intensif

Le rinçage avec produit a lieu à une température plus élevée pour parvenir à un meilleur résultat de séchage. La durée de marche peut augmenter légèrement. (Prudence avec les pièces de vaisselle délicates!)

1. Fermez la porte.
2. Amenez l'interrupteur MARCHE / ARRET en position allumée. La mention Nettoyer clignote.
3. Appuyez sur la touche START 4 et maintenez-la appuyée.
4. Tournez le programmateur 3 jusqu'à ce que la mention « Vérifier arrivée d'eau » clignote.
5. Relâchez la touche.

Pour modifier ce réglage :

1. Le fait de tourner le programmateur 3 fois permet d'activer le séchage intensif (la mention Fin 10 s'allume) ou de le désactiver (la mention Fin 10 s'éteint).
2. Appuyez sur la touche START. L'appareil enregistre ce réglage.

Nettoyage et maintenance

Pour éviter tout problème, il est recommandé de contrôler et d'entretenir régulièrement votre appareil. Vous gagnerez ainsi du temps et éviterez les ennuis.

Etat général de la machine

Vérifiez l'absence de dépôts de graisse et de calcaire dans l'enceinte de lavage. Si de tels dépôts existent : emplissez le compartiment à détergent de détergent. Faites fonctionner l'appareil à vide réglé sur le programme représentant la température de rinçage maximale.

Pour nettoyer l'appareil, n'utilise que des produits nettoyants / détergents spécifiques adaptés aux lave-vaisselle.

Afin que le joint de porte reste toujours propre et hygiénique, il faut le nettoyer régulièrement avec un essuie-tout humide et un peu de produit vaisselle. Si l'appareil va rester quelques temps sans servir, laissez la porte entrebaillée afin qu'aucune mauvaise odeur ne se développe.

Pour nettoyer votre lave-vaisselle, n'utilisez jamais de nettoyeur à vapeur. Le fabricant décline toute responsabilité des dommages consécutifs.

Essuyez régulièrement la face frontale de l'appareil et le bandeau à l'aide d'un essuie-tout légèrement humecté ; de l'eau et un peu de produit vaisselle suffisent. Évitez les éponges munies d'un revêtement rêche, ainsi que les détergents récurants, car les deux produits pourraient rayer les surfaces.

Sur les appareils en acier inox : pour écarter le risque de corrosion, évitez d'utiliser des essuie-tout en matière éponge ou lavez-les plusieurs fois à fond avant de vous en servir.

Mise en garde - risque sanitaire

N'utilisez jamais d'autres produits nettoyants domestiques, contenant par exemple du chloré !

Sel spécial et liquide de rinçage

• Contrôlez les indicateurs de manque de produit et rajoutez le cas échéant du sel et / ou du liquide de rinçage.

Filtres

Les filtres 26 écartent de la pompe les salissures grossières contenues dans l'eau de lavage. Ces salissures peuvent occasionnellement boucher les filtres.

Le système filtrant se compose d'un filtre grossier, d'un filtre fin plat et d'un microfiltre.

1. Après chaque lavage, vérifie la présence de résidus dans les filtres.
2. Dévissez le cylindre filtrant comme sur la figure, et retirez le système filtrant.

1. Enlevez les résidus éventuels et nettoyez les filtres sous l'eau du robinet.
2. Remontez le système filtrant dans l'ordre chronologique inverse et veillez à ce que les flèches se regardent après la fermeture.

Bras d'aspersion

Le calcaire et les impuretés présents dans l'eau de lavage peuvent boucher les buses et les surfaces de rotation des bras d'aspersion [23] et [24].

1. Contrôlez si les buses de sortie des bras d'aspersion sont bouchées.
2. Dévissez d'un quart de tour les bras d'aspersion supérieur [23].

1. Tirez le bras d'aspersion inférieur [24] vers le haut pour l'extraire.

1. Nettoyez les bras d'aspersion sous l'eau courante.
2. Faites réencastrer les bras d'aspersion ou revissez-les à fond.

Que faire en cas de dérangement ?

L'expérience montre que la plupart des dérangements survenus à l'utilisation quotidienne solutionnent sans qu'il faille appeler le service après-vente. Ceci économise naturellement des frais et permet à l'appareil de redevenir rapidement opérationnel. Le récapitulatif suivant vous permettra de tracer les causes possibles des dysfonctionnements et vous fournira des conseils utiles sur la façon de les supprimer.

Remarque

Si, pendant le lavage de la vaisselle, l'appareil sans motifs apparents s'arrête ou ne démarre pas, commencez par exécuter la fonction Abandonner programme (Reset).

(Voir le chapitre Utilisation de l'appareil)

Mise en garde - Rappelez-vous ceci : les réparations sont exclusivement réservées à des spécialistes. S'il faut changer un composant, veillez à ce que seules des pièces de rechange d'origine soient utilisées. Des réparations inexpertes ou l'emploi de pièces autres que d'origine peut entraîner des dégâts et expose l'utilisateur à des risques considérables.

Pompe de vidange

Les résidus alimentaires grossiers ou les corps étrangers qui n'ont pas été retenus par les filtres peuvent bloquer la pompe de vidange. Dans ce cas, l'eau de vaisselle submerge le filtre.

Dans ce cas :

1. Commencez toujours par débrancher l'appareil du secteur.
2. Retirez le panier supérieur [20] et le panier inférieur [28].
3. Démontez les filtres 26
4. Retirez l'eau ; aidez-vous si nécessaire d'une éponge.
5. À l'aide d'une cuillère, faites levier sur le couvercle blanc de la pompe (comme sur l'illustration). Saisissez le couvercle par la nervure et soulevez-le en biais vers l'intérieur. Retirez complètement le couvercle.

1. Vérifiez si la roue à aubes présente des corps étrangers et retirez-les le cas échéant.
2. Remettez le couvercle dans sa position d'origine et poussez-le vers le bas pour le faire encrer (clic audible).

1. Incorporez les filtres.
2. Remettez les paniers en place.

Tableau de dépannage

Problème	Cause	Remède
Levoyant « Vérifier l'arrivée d'eau » 9 s'allume.	Flexible d'arrivée d'eau plié.	Disposez le flexible d'arrivée d'eau sans le plier.
	Le robinet d'eau est fermé.	Ouvrez le robinet d'eau.
	Robinet d'eau coincide ou entartré.	Ouvrez le robinet d'eau. Branchement d'eau ouvert, le débit minimal doit s'élever à 10 l / mn.
	Le filtre situé dans l'orifice d'arrivée d'eau est bouché.	Éteignez l'appareil puis débranchez sa fiche mâle de la prise de courant. Ramenez le robinet d'eau en position fermée. Dévissez le branchement d'eau.
		Nettoyez le filtre situé dans le flexible d'arrivée d'eau. Revissez le raccord à eau. Vérifiez l'étanchérique. Remettez l'appareil sous tension. Enclenchez l'appareil.
	Filtres 26 encrassés ou bouchés.	Nettoyez les filtres. (Voir « Nettoyage et maintenance »)
	Flexible de vidange bouché ou plié.	Posez le flexible en veillant à ce qu'il ne se plie pas, retirez le cas échéant les résidus.
	Raccord de siphon encore obturé.	Vérifiez le raccord sur le siphon et ouvrez-le le cas échéant.
	Pompe de vidange bloquée ou le couvercle de la pompe de vidange n'est pas encranté.	Faites encranter correctement le couvercle. (Voir « Pompe de vidange »)
L'indicateur « Vérifier arrivée d'eau » 9 clignote.	Une perturbation technique s'est probablement produit.	Éteignez les-appareils par l'interrupteur MARCHÉ / ARRÊT 1. Au bout d'un temps bref, faites redémarrer l'appareil. Si le problème se remanifeste, fermez le robinet d'eau, débranchez la fiche mâle de la prise de courant et appelez le service après-vente.
Les voyants clignotent.	Porte pas complètement fermée.	Fermez la porte. Veillez à ce qu'aucun object (vaisselle, distributeur de parfum) ne dépasse du panier et empêche ainsi de fermer la porte.
Le voyageant de manque de sel 8 et / ou de manque de liquide de rinceage 7 est allumé.	Il manque du liquide de rinceage.	Ajoutez du liquide de rinceage.
	Absence de sel.	Ajoutez du sel spécifique.
	Le capteur ne détecte pas les pastilles de sel.	Utilisez un autre sel spécifique.
Le voyageant de manque de sel 8 et / ou de manque de liquide de rinceage 7 est étéint.	L'indicateur de manque de liquide de rinceage est étéint.	Activation / Désactivation (voir le chapitre « Adoucisseur d'eau / Sel spécifique » ou « Liquide de rinceage »).
	Il reste encore suffisamment de sel spécifique / liquide de rinceage.	Contrôlez l'indicateur de manque de produits, les niveaux de replissage.
A la fin du programme, présence d'eau dans l'appareil.	Le système filtrant ou la zone située en aval des filtres 26 est bouchée.	Nettoyez les filtres et la zone en aval (voir « Pompe de vidange »).
	Le programme n'est pas encore terminé	Attendez la fin du programme ou effectuez un Reset (voir « Annuler programme »).
Vaissselle pas sèche.	Pas de liquide de rinceage ou trop peu dans le réservoir.	Ajoutez du liquide de rinceage.
	Vous avez choisi un programme sans séchage.	Choisissez un programme incluant le séchage (voir « Tableau des programmes », « Déroulement du programme »).
	Accumulation d'eau dans les creux de la vaisse et des couverts.	Veillez à ranger les pièces inclinées ; agencez les pièces de vaisse concernées de préférence inclinées.
	Le détergent mixte utilisé offre une mauvaise performance de séchage.	Utilissez un autre détergent mixte offrant une meilleure performance de séchage. L'utilisation, en plus, d'un liquide de rinceage hausse la performance de séchage.
	Séchage intensif (pour accélérer le séchage) pas activé.	Activez le séchage intensif (voir « Utilisation de l'appareil »)
	La vaisse a été retiree trop tôt ou la séquence de séchage n'était pas encore terminée.	Attendez la fin du programme ou ne retirez la vaisse que 30 minutes après la fin du programme.
	Le liquide de rinceage éco utilisé offre une mauvaise performance de séchage.	Utilisiez un liquide de rinceage de marque. Les produits éco sont d'une efficacité nettement moins bonne.
Vaissselle en plastique pas sèche.	Propriétés spéciales du plastique.	Les matières plastiques offrent une moins forte capacité d'accumulation thermique et sechent par conséquent moins bien.
Couverts pas secs.	Couverts rangés de manière défavorable dans le panier.	Séparez si possible les pièces de couvert, évitez les zones d'applique.
	Couverts mal triés dans le tiroir à couverts.	Triez correctement les couverts et séparez-les si possible.
Côtés interieurs de l'appareil mouillés après le lavage.	Appareil pas défectueux.	En raison du principe de séchage dit « séchage par condensation », la présence de gouttes d'eau dans le réservoir est un phénomène physique au demeurer souhaïte. L'humidité présente dans l'air se condense contre les parois interieures du lave-vaisse, elle perlè des dessus puis est vidangée.
Présence de résidus alimentaires sur la vaisse.	Vaisse rangée trop serrée, panier à vaisse trop repli.	Rangez la vaisse de sorte qu'il y restesuffisamment d'espace libre et que les jets de liquide puissant atteindre la surface de la vaisse. Évitez les zones d'applique.
	Rotation du bras d'aspersion génée.	Rangez la vaisse de sorte qu'elle n'empêche pas les bras asperseurs de tourner.
	Buses des bras d'aspersion bouchées.	Nettoyez les buses des bras asperseurs, (Voir Nettoyage et maintenance).
	Filtres 26 encrassés.	Nettoyez les filtres, (voir « Nettoyage et maintenance »).
	Filtres 26 mal insérés et / ou pas ENCrantés.	Mettez les filtres en place et faites-les ENCranter correctement.
	Programme de lavage pas assez intense.	Choisissez un programme de lavage plus puissant.
	Vaisse trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avéré en partie impossible à enlever.	Ne prélavez pas la vaisse. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50° ou Intensif.
	Les plats hauts et étroits ne seront pas suffisamment rincés dans les coins.	Ne rangez pas trop inclinés les récipients hauts et étroits ; ne les rangez pas dans les coins.
	Les paniers supérieurs 20 droit et.gauche ne se trouvent pas réglicés à la même hauteur.	Avec les leviers latéraux, réglez le panier supérieur à la même hauteur.
Résidus de détergent	Le couvercle du compartment à détergent est bloqué par de la vaisselle, raison pour laquelle le couvercle ne s'ouvre pas complètement.	Il faut veiller à ce que la vaisselle ne puisse pas généré le couvercle du compartment à détergent. Ne placez pas de vaisselle ou de distributeur de parfum dans la cavité de réception de la pastille.
	Le couvercle du compartment à détergent est bloqué par la pastille.	Il faut introduire la pastille côte long à l'horizontal et non pas à la verticale.
	Utilisation de pastilles dans le programme rapide ou le programme court. Dans le programme courtChoisi, le temps de dissolution requis par le détergent n'est pas atteint.	Temps de dissolution des pastilles trop long pour un programme rapide ou court. Utilisez du détergent en poudre ou un programme plus intense.
	L'effet nettoyant et le comportement en dissolution diminuents après une période de stockage prolongé, ou le détergent forme de gros grumeaux.	Changez de détergent.
Présence de taches d'eau sur des pièces en plastique	Il est physiquement impossible d'empêcher des gouttes de se former sur une surface en plastique. Après le séchage, des taches d'eau sont visibles.	Utilisé un programme plus intense (changements d'eau plus fréquents). Pendant le rangement, attention à la position inclinée. Utilisé du produit de rinceage. Haussez le cas échéant le réglage de l'adoucissage.
Dépôts essuyables ou solubles dans l'eau dans la cuve ou sur la porte.	Des constituants du détergent se déposent. Généralement, ces dépôts refusent de partir chimiquement (détergent pour l'appareil, etc.).	Changez de marque de détergent. Nettoyez mécaniquement l'appareil.
	La présence d'un « dépôt blanc » sur le fond de la cuve signale que le réglage de l'adoucisseeur d'eau est limite.	Haussez le réglage de l'adoucisseeur d'eau et changez le cas échéant de détergent.
	Le couvercle [25] du réservoir de sel n'est pas fermé.	Fermez correctement le couvercle du réservoir de sel.
	Verres uniquement : Un commencement de corrosion du verre ne se laisse qu'apparemment essuyer.	Vori « Verres et vaisselle endommagés ».
Présence de dépôts blancsdifficiles à nettoyer surla vaisse, sur la cuve oula porte.	Des constituents du détergent se déposent. Généralement, cesdépôts refusent de partirchimiquement (produit nettoyantpour l'appareil, etc.).	Changez de marque de détergent.Nettoyez mécaniquement l'appareil.
	Plage de durété mal réglée oudurété de l'eau supérieureà 8,9 mmol / l).	Réglez l'adoucisseur d'eau conformémentà la notice d'utilisation ou rajoutez du sel.
	Détergent 3 en 1 (3in1) oudétergent bio / éco pas assezefficace.	Réglez l'adoucisseur d'eau conformémentà la notice d'utilisation ou utilisesez séparément un autre produit (détergentde marque, sel, liquide de rinceage).
	Détergent sous-dosé.	Haussez le dosage du détergent ou changezd'étergent.
	You'veicz choisi un programmede lavage pas assez intensif.	Choisissez un programme de lavage pluspuissant.
Dépôts de thé ou de rougeà lèvres sur la vaisse.	Température de lavage tropbasse.	Choisissez un programme assorti d'unetempérature de lavage accrue.
	Pas assez de détergentou détergent inadéquat.	Versez un détergent adéquat etcorrectement dosé.
	Vaisseletrop fortempt prélavée ; pour cette raison,la logique sensorielle optepour un déroulement de programmepeu intense. Des souillurestenaces s'avèrent en partieimpossible à enlever.	Ne prélavez pas la vaisse. Ne retirez queles résidues alimentaires grossiers.Programme recommendé : Eco 50°
Dépôts colorés (bleus,jaunes, marron) difficilesou impossibles à retarderpresents dans l'appareil ousur la vaisse en acierin oxydable.	Formation d'une couche à partirde constituents de légumes (parex. chou, céléri, pomme de terre),de pâtes, ou de l'eau du robinet(manganès par ex.).	Détachage en partie possible parle détergent pour lave-vaisse ou parnettoyage mécanique. Au plan sanitaire, cesdépôts sont sans conséquence.
	Couche formée par desconstituants métalliques surla vaisse en argent et enaluminium.	Détachage en partie possible parle détergent pour lave-vaisse ou parnettoyage mécanique.
Présence de dépôtscolorés (jaunes, orange,marron) facies à enleverdans le compartmentintérieur (principalym sur le fond)	Couche « de savon » formée pardes constituents de résidus-alimentaires et de l'eau durobin (calcaire)	Vérifiez le fonctionnement de l'adoucisseurd'eau (rajoutez du sel spécifique), et activezl'adouciavage si vous utilisez des détergentsmixtes (pastilles), (voir le chapitre« Adoucisseur d'eau / Sel spécifique »)
Autres couleurs sur les pièces en plastique.	Température de lavage trop basse.	Choisissez un programme assorti d'une température de lavage accrue.
	Vaisse llopfortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avent en partie impossible à enlever.	Ne prélavez pas la vaisse. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50°
Stries qui partent des verres, verres d'un aspect métallique et couverts.	Trop de liquide de rinceage.	Réduisez le dosage du liquide de rinceage.
	Pas de liquide de rinceage versé ou réglage trop faible.	Faites le plein de liquide de rinceage et vérifiez le dosage (recommendation : niveau 4-5).
	Résidu de détergent dans la séquence Rinceage du programme. Le couvercle du compartment à détergent est bloqué par de la vaisse (le couvercle ne s'ouvre pas complètement).	Il faut veiller à ce que la vaisse ne puisse pas gérer le couvercle du compartment à détergent. Ne placez pas de vaisse ou de distributeur de parfum dans la cavité de réception de la pastille.
	Vaisse llopfortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avent en partie impossible à enlever.	Ne prélavez pas la vaisse. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50°
Apparition - ou présence déjà - d'un voile irréversible sur le verre.	Verres n'allant pas au lave-vaisselle ou lavables uniquement en lave-vaisselle.	Utilisez des verres allant au lave-vaisselle. Évitez une longue phase Vapeur (période d'immobilité après la fin d'une série de rinceage). Recourez au rinceage à une température moins élevée. Réglez l'adoucisseur d'eau conformément à la durée de l'eau (le cas échéant un niveau plus bas). Utilisez un détergent formulé pour protégger le verre.
Taches de rouille sur les couverts.	Couverts pas assez résistant à la rouille. Il est liéquent que les lames de couteau seront plus fortement affectées.	UtilisEZ des couverts résistant à la rouille.
	Les couverts rouillent aussi si des pieces en train de rouiller (poignées de casseroles, paniers à vaisselle endommagés, etc.) sont lavées avec eux.	Dans l'appareil, ne lavez pas de pieces qui rouillent.
	Teneur en Sel excessive de l'eau de lavage vu que le bouchon du réservoir de sel n'a pas eté visse à fond, ou que du sel a eté renversé au moment d'en rajouter.	Tournez fermement le bouchon du réservoir de sel pour l'obturer et retirez le sel renversé.
L'appareil ne fonctionne pas.	Le disjoncteur / les fusibles domestiques ne marchent pas.	Vérifiéz le fusible / disjoncteur.
	Cordon d'alimentation pas branché dans une prise de secteur.	Assurez-vous que le cordon d'alimentation est complètement enchêé au dos de l'appareil et dans la prise secteur. Vérifiéz que la prise secteur fonctionné correctement.
	Vou n'avez pas correctement fermé la porte de l'appareil.	Fermez la porte.
Le programme démarre tout seul.	Il faut attendre la fin du programme.	Effectuez un Reset. (Voir Annuler programme).
Impossible de régler l'appareil (dureté, rincege, etc.).	L'appareil est en train d'exécuter le programme. Réglage possible uniquement en début de programme.	Effectuez un Reset (voir « Annuler programme ») et réglez conformément à la notice d'utilisation.
La porte est difficile à ouvrir.	La protection enfants est active.	Déactiver la protection enfants. (Voir la notice d'utilisation derrière)
La porte refuse de se fermer.	Le système de fermeture de portes s'est retourné.	Fermez la porte un peu plus énergiquement.
	L'encastrement empêche de fermer la porte.	Vérifiéz l'encastrement de l'appareil : la porte ou des pieces rapportées ne doivent rien venir heurter à la fermeture.
Impossible de fermer le couvercle du compartment à détergent.	Compartment à détergent ou guidage de couvercle bloqué par des résidus de détergent collés.	Enlevez les résidus de détergent.
Résidus de détergent dans le compartment à détergent ou dans la cavité interceptrice de la pastille.	Bras asperseurs bloqués par de la vaisse, raison pour laquelle le détergent ne se dissout pas.	Assurez-vous que les bras asperseurs tournent librement.
	Le compartment à détergent était humide au moment de le replir.	Ne versez le détergent que dans la chambre à détergent sec.
L'appareil s'immobilise dans le programme ou le programme s'interrrompt.	Porte pas complètement fermée.	Fermez la porte.
	Ne placez pas de vaisse ou de distributeur de perfume dans la cavité de réception de la pastille.	Vérifiez si par ex. une prise de courant ou un support de flexible non démonté enforce la paroi arrêté.
	Le panier supérieur appuie contre la porte intérieure et empêche de la fermer de manière sure.
	Arrivée d'électricité et / ou d'eau interrompue.	Rétablissez l'accrée de l'électricité et / ou de l'eau.
Bruit de claquement (vannes de replissage).	Dépend des reseaux installés respectifs, il ne s'agit pas d'un défaut de l'appareil. Sans répercussions sur le fonctionnement de l'appareil.	Sans remède.
Bruit de battement ou de cliquetis.	Le bras asperseur heute la vaisse, cette dernière n'est pas correctement rangée.	Rangez la vaisse de telle manière que les bras asperseurs ne heurtent pas la vaisse.
	Si les paniers sont peu garnis, les jets d'eau percutent directement les parois de la cuve.	Garnissez mieux le lave-vaisse ou répartissezUniformément la vaisse dedans.
	Les pièces de vaisse se déplacent pendant le lavage.	Rangez la vaisse légère en veillant à sa stabilité verticale.
Dégagement inhabituel de mousse.	Présence de produit de lavage de la vaisse à la main dans le réservoir de liquide de rinceage.	Refaites sans décai le plein du réservoir de liquide de rinceage.
	Du liquide de rinceage a été renversé.	Essuyez le liquide de rinceage avec un essuin-tout.

Si vous ne parvenez pas à supprimer le défaut, veuillez s. v. p. vous adresser à votre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d'éviter des déplacements inutiles du technicien. Vous trouvez les données vous permettant de contacter le service après-vente le plus proche au dos de cette notice d'instructions, ou dans l'annuaire ci-joint du service après-vente. Lors de l'appel, veuillez indiquer le numéro de série (E-Nr. = 1) et le numéro de fabrication (FD = 2) que vous trouvez sur la plaque signalétique [32] contre la porte de l'appareil.

Faites confiance aux compétences du fabricant. adressez-vous à nous.

Vous vous assurerez ainsi que les réparations soient réalisées par des techniciens de SAV formés à cet effet, qui disposent des pièces de rechange d'origine adaptées à vos appareils électroménagers.

Installation et branchement

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'alimentation et d'évacuation

ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphes suivants et dans les instructions de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant :

1. Contrôle à la livraison
2. Mise en place
3. Branchement des eaux usées
4. Branchement d'eau d'appoint
5. Branchement électrique

Étendue des fournitures

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

Lave-vaisselle Notice d'instructions Notice de montage Garantie Quincaillerie de montage Tôle pare-vapeur Jupe caoutchouc* Cordon d'alimentation

• selon le modèle

Consignes de sécurité

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique

Au moment de l'installation

Livraison

Le bon fonctionnement de votre lave-vaisselle a été soigneusement contrôlé à l'usine. De petites taches d'eau sont restées dans l'appareil. Elles disparaissent cependant après le premier lavage.

Données techniques

Poids :

max. 45kg

Tension :

220-240 V, 50 Hz ou 60 Hz

Puissance raccordée :

2,0-2,4 kW

Fusible / Disjoncteur :

10/16A (UK 13A)

Puissance absorbée:

eteint 0,1 W

non éteint 0,1 W

Pression de l'eau :

au moins 0,05 MPa (0,5 bar),

au maximum 1 MPa (10 bar). En

précaution d'une pression d'eau accrue : intercalez un dévideur.

Débit d'arrivée d'eau :

Au minimum 10 litres/minute

Température de l'eau :

de préférence de l'eau froide ; si eau chaude et suivant le type de flexible d'arrivée d'eau, température max. 60°C (voir Raccordement à l'eau propre).

Mise en place

Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds réglables. Lors de cette opération, veillez à ce que l'appareil soit bien stable.

Les appareils de base encastrables ou intégrés, montés par la suite comme appareils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, éléments vissés aux armoires contigües. L'appareil peut être monté directement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique.

Branchement des eaux usées

1. Les étapes de travail nécessaires sont décrites dans les instructions de montage ; le cas échéant, montez le siphon avec une tubulure d'écoulement.
2. Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pièces jointes. Veillez bien à ne pas plier, écraser ou entortiller le flexible d'écoulement, et à ce qu'aucun bouchon n'empêche l'écoulement de l'eau de vaisselle.

Branchement d'eau d'appoint

1. Branchez l'eau d'appoint au robinet d'eau à l'aide des pièces jointes conformément aux instructions de montage. Veillez à ce que le raccordement d'eau d'appoint ne soit pas coudé, comprimé ou enroulé sur lui-même.
2. Lorsque vous remplacez l'appareil, utilisez toujours un flexible d'arrivée d'eau neuf.

Pression de l'eau :

au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar).

En présence d'une pression d'eau

accrue : intercalez un déteendeur.

Débit d'arrivée d'eau :

Au minimum 10 litres/minute

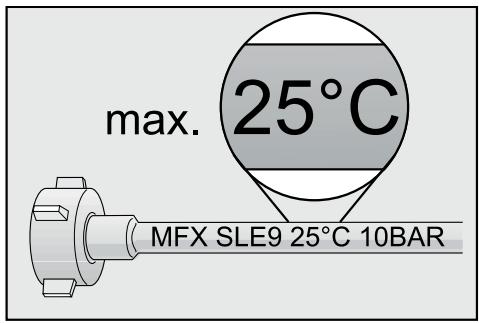

Température de l'eau :

Respecter la mention imprimée sur le flexible d'arrivée d'eau !

Sur les modèles comportant la mention « 25° », la température de l'eau ne doit pas dépasser 25°C max. (eau froide).

Pour tous les autres modèles : de préférence de l'eau froide ; température max. 60 °C avec l'eau chaude.

Branchement électrique

Ne raccordez l'appareil qu'à une tension alternative comprise entre 220 et 240 V, à une fréquence de 50 ou 60 Hz, via une prise femelle installée réglementairement et équipée d'un fil de terre. Ampérage nécessaire du fusible / disjoncteur, voir la plaque signalétique 32. La prise doit être proche de l'appareil et librement accessible après l'encastrement.

Si après l'encastrement la fiche mâle n'est plus librement accessible, il faudra, pour respecter les prescriptions de sécurité applicables, prévoir côté secteur un dispositif de coupure tous pôles avec une ouverture d'au minimum 3 mm entre les contacts.

• Les modifications du branchement sont exclusivement réservées à des spécialistes. S'il faut doter le cordon de raccordement au secteur d'un prolongateur, procurez-vous-le exclusivement auprès du service après-vente. En cas d'emploi d'un disjoncteur différentiel, n'en utilisez qu'un arborant le symbole. Lui seul garantit que les prescriptions actuellement en vigueur sont remplies. L'appareil est équipé d'un système de sécurité face au risque de dégâts des eaux. Souvenez-vous que ce système ne fonctionne que s'il a été raccordé à l'alimentation électrique.

Démontage

Laissez aussi, respectez la chronologie des étapes de travail.

1. Débranchez l'appareil du secteur électrique.
2. Fermez le robinet d'arrivée d'eau.
3. Dévissez le raccord d'eau usée et le raccord d'eau du robinet.
4. Dévissez les vis de fixation contre les pièces du meuble.
5. Si nécessaire, démontez la plinthe.
6. Extrayez l'appareil en faisant suivre prudemment le tuyau flexible.

Transport

Videz le lave-vaisselle et attachez les pièces mobiles.

Pour vidanger l'appareil, procédez comme suit :

1. Ouvrez le robinet d'eau.
2. Fermez la porte.
3. Amenez l'interrupteur MARCHE / ARRET 1 en position allumée.
4. Sélectionnez le programme offrant la température la plus élevée.
5. Appuyez sur la touche START 4. Le déroulement du programme commence.
6. Env. 4 minutes plus tard, appuyez sur la touche START 4 jusqu'à ce que la mention Nettoyer 11 s'éteigne. Env. 1 minute plus tard, la mention Fin s'allume 10.
7. Ramenez l'interrupteur MARCHE / ARRÉT 1 en position éteinte.
8. Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau et laissez l'eau couler.

Ne transportez l'appareil que verticalement.

(Afin qu'il ne pénétre pas d'eau résiduelle dans la commande de l'appareil ; elle provoquerait un déroulement erroné du programme.)

Protection antigel

Si l'appareil se trouve dans un local menacé par le gel (résidence secondaire p. ex.), il faudra le vidanger entièrement (voir la rubrique Transport).

Sous réserve de modifications.

Mise en garde

40 Activer la protection enfants. 41 Ouvrir la porte avec la protection enfants activée. 42 Désactiver la protection enfants.

Fermez toujours complètement la porte de l'appareil lorsque vous vous éloignez de lui. C'est à cette condition seulement que vous protégerez vos enfants contre des risques possibles.

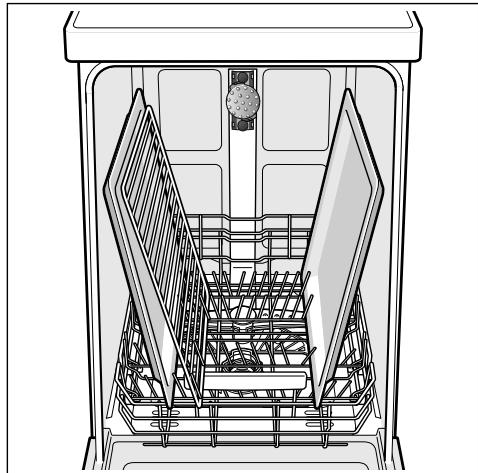

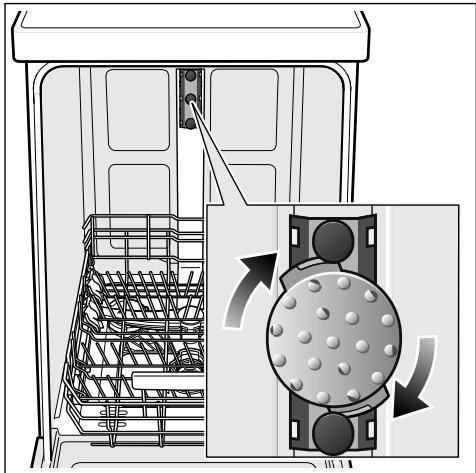

Tête pulverisatrice pour plaque à pâtisserie

Cette douchette vous permet de nettoyer les grandes plaques, les grilles ainsi que les assiettes faisant plus de 30 cm de diamètre (assiettes pour plats gourmands, assiettes à pâtes, assiettes décoratives). Pour ce faire, retirez le panier supérieur et mettez la tête pulvérisatrice en place, comme indiqué sur le dessin.

Afin que le jet pulvérisé atteigne toutes les pièces, veuillez ranger les plaques comme le montre la figure (au maximum 2 plaques et 2 grilles).

Ne faites marcher le lave-vaisselle qu'équipé du panier supérieur ou de la tête pulvérisatrice pour plaques à pâtisserie.

Outre les recours en garantie envers le vendeur découlant du contrat de vente et autres, notre garantie-appareil, nous effectuons le remplacement aux conditions suivantes :

1. Si un défaut de notre système AquaStop avait provoqué des dégâts des eaux, nous compensons les dommages subis par les consommateurs privés. Pour assurer la sécurité face au risque de dégâts des eaux, il faut que l'appareil soit raccordé au secteur électrique.
2. Cette garantie-responsabilité vaut pour toute la durée de vie de l'appareil.
3. Condition préalable pour bénéficier de la garantie : l'appareil équipé de l'AquaStop doit avoir été professionnellement installé et raccordé, conformément à notre notice d'instructions. Ceci inclut également le montage professionnel d'une ballonge de l'AquaStop (accessoire d'origine). Notre garantie ne couvre pas les conduites / lignes d'alimentation ou robinetteries défectueuses jusqu'au raccord de l'AquaStop sur le robinet d'eau.
4. Appareils équipés de l'AquaStop : vous n'aurez par définition pas à les surveiller pendant la marche, ou à fermer ensuite le robinet d'eau pour les protégler. Seulement en cas d'absence prolongée, p. ex. avant plusieurs semaines de vacances, il faudra refermer le robinet d'eau.

Commande de réparation et conseils en cas de dérangements

FR 0140101100

B 070222141

CH 0848 840 040

Vous trouvez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.
