IQ 300 - Lave-linge SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Référence modèle	WM14K270FF
Type de produit	Lave-linge frontal
Capacité maximale	8 kg (programme Coton)
Vitesse d'essorage maximale	1400 tr/min (réglable programme par programme)
Classe énergétique	A+++
Dimensions (H x L x P)	85 x 60 x 59 cm
Poids	63 à 83 kg (selon configuration)
Alimentation électrique	220-240 V, 50 Hz, 10 A
Puissance nominale	2300 W
Consommation en veille	0,12 W
Consommation en mode prêt	1,49 W
Pression d'eau requise	100 à 1000 kPa (1 à 10 bar)
Programmes de lavage	Coton (8 kg, froid à 90°C), Synthétiques (4 kg, froid à 60°C), Mix rapide (3,5 kg, froid à 40°C), Délicat/Soie (2 kg, froid à 40°C), Laine (2 kg, froid à 40°C), Hygiène Plus (7,5 kg, froid à 60°C), Sport (2 kg), Microfibres (2 kg), Chemises/Chemisiers (2 kg), Couleurs sombres (3,5 kg), Express 15'/30' (2 à 3,5 kg), Rinçage (8 kg), Essorage/Vidange (8 kg)
Options de programme	Speed : cycle accéléré à rendement comparable - Eco : économie d'énergie à rendement équivalent - Facile : essorage doux anti-froissage avec défoulage du linge
Technologies sensorielles	Calcul de charge automatique (adapte le volume d'eau au poids réel du linge), Contrôle anti-balourd (redistribution automatique avant essorage), VoltMonitor (surveillance et adaptation à la tension secteur)
Départ différé	Jusqu'à 24 h par pas d'une heure (fonction "Fin dans")
Rajout de linge en cours de cycle	Possible via la touche Départ/Rajout tant que la température et le niveau d'eau le permettent
Sécurité-enfants	Verrouillage électronique du panneau de commande
Consommation programme Coton 60°C (8 kg)	1,51 kWh - 71 litres - durée approximative 2 h 45
Entretien	Filtre de pompe de vidange nettoyable, bac à produit lessiviel extractible et lavable, détartrage au produit adapté si nécessaire
Connexion eau	Arrivée d'eau froide uniquement

FOIRE AUX QUESTIONS - IQ 300 SIEMENS

MODE D'EMPLOI IQ 300 SIEMENS

Notice d'utilisation et d'installation

Votre nouveau lave-linge

Vouavesoptepourunlave-linge demarqueSIEMENS.

Prenez quelques minutes pour consulter cette documentation et découvrir les avantages de votre lave-linge.

Conformément à la politique de qualité de la marque SIEMENS, nous soumettons chaque lave-linge qui quitte notre usine à des contrôles minutieux afin de garantir son bon état et son bon fonctionnement.

Pour plus d'informations sur nos produits, nos accessoires, nos pièces de rechange et nos services, consultez notre site Internet www.siemens-home.com ou adressez-vous à nos centres de service après-vente.

Si la notice d'installation et d'utilisation porte sur différents modèles, les différences sont indiquées là où cela est nécessaire.

Ne mettez le lave-linge en service qu'après avoir lu cette notice d'installation et d'utilisation !

Avertissement !

L'association de ce symbole et de ce mot indique une situation potentiellement dangereuse. En cas de non-observation, risques de blessures voire de mort.

Attention!

Ce mot indique une situation potentiellement dangereuse. En cas de non-observation, risques de dégâts matériels et/ou d'atteinte à l'environnement.

Remarque/astuce

Indications permettant d'utiliser l'appareil et autres informations utiles.

Les séquences d'opérations sont indiquées par des chiffres ou des lettres.

Les listes sont matérialisées par des puces ou des tirets.

Table des matières

Conformité d'utilisation. 4

Consignes de sécurité 5

Sécurité électrique 5

Risques de blessure. 5

Sécurité pour les enfants 5

Protection de l'environnement...7

Emballage / Appareil usagé. 7

Conseils pour économiser de l'énergie7

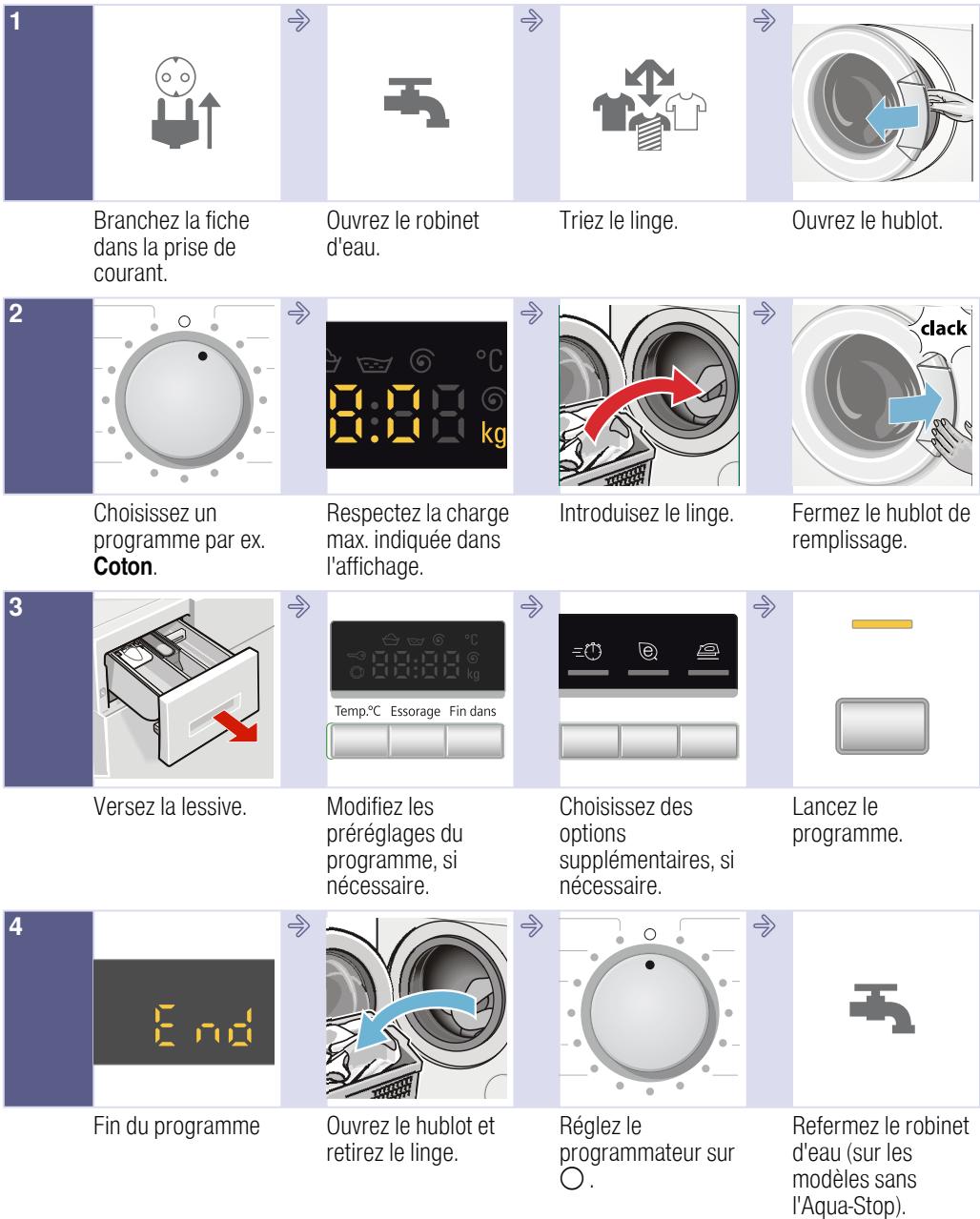

Le plus important en bref.....8

Présentation de l'appareil.......9

Lave-linge 9

Bandeau de commande. 10

Bandeau d'affichage. 10

Linge 11

Préparation du linge 11

Trier le linge 11

Produit lessiviel 12

Choix de la bonne lessive 12

Économiser de l'énergie et du produit lessiviel. 12

Tableau des programmes.....13

Programmes au programmateur. 13

Amidonnage. 15

Prérogatives des programmes.16

Temp. ° C (Température). 16

Vitesse d'essorage 16

Fin dans 16

Options de programmes supplémentaires 17

éco. 17

Facile 17

Utilisation de l'appareil 17

Préparation du lave-linge. 17

Sélectionner un programme/allumer l'appareil 17

Modifier les préréglages des programmes 17

Sélectionner des options de programme supplémentaires 18

Introduire linge dans le tambour. 18

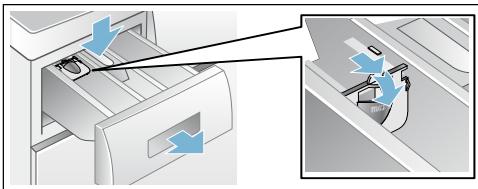

Doser et verser le produit lessiviel et le produit d'entretien 18

Lancer le programme 19

Sécurité-enfants. 20

Rajouter du linge. 20

Modifier le programme 20

Interrompre le programme 20

Fin du programme avec réglage Cuve pleine 21

Fin du programme. 21

Retirer le linge/éteindre l'appareil...21

Technique sensorielle. 22

Calcul de charge. 22

Système de contrôle anti-balourd...22

VoltMonitor 22

Réglage des signaux. 23

Nettoyage et entretien. 24

Corps de la machine / bandeau de commande 24

Tambour de lavage 24

Détartrage 24

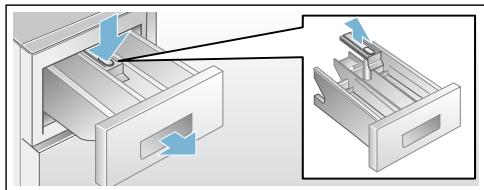

Bac à produits et boîtier 24

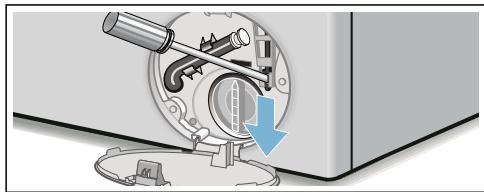

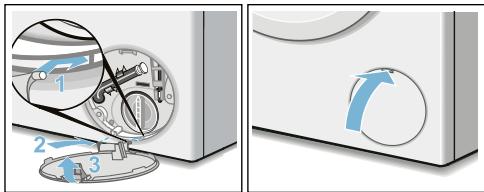

Pompe de vidange bouchée. 24

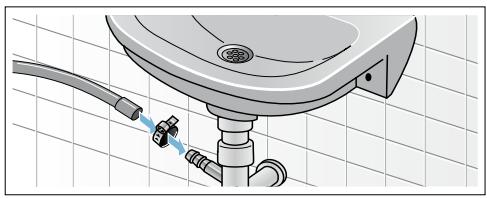

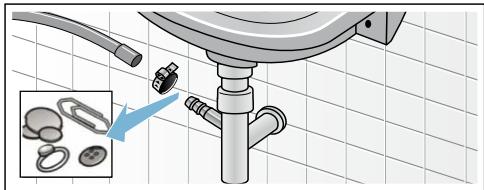

Flexible d'écoulement bouché au niveau du siphon 25

Filtre bouché dans l'arrivée d'eau...25

Dérangements, Que faire si... 26

Déverrouillage d'urgence. 26

Indications dans le bandeau d'affichage 27

Dérangements, Que faire si...27

Service après-vente 30

Valeurs de consommation 31

Consommation d'énergie et d'eau, durée du programme et humidité résiduelle des programmes de lavage principaux 31

Programmes les plus efficaces pour les textiles en coton 31

Données techniques. 32

Installation et branchement... 32

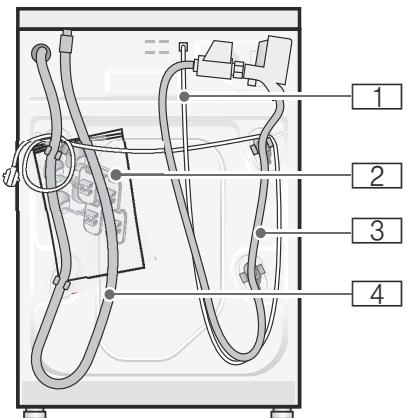

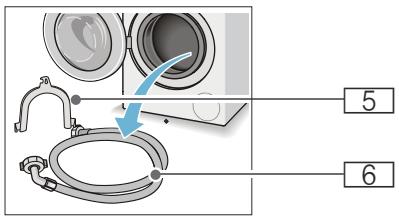

Étendue des fournitures. 32

Consignes de sécurité. 33

Surface d'installation 34

Installation sur un socle ou un plancher à poutres de bois 34

Installation de l'appareil sous un plan de travail / dans une cuisine intégrée.. 34

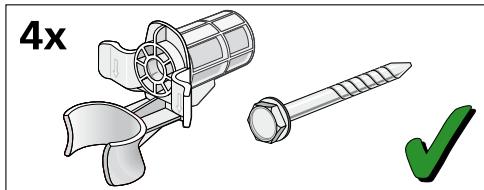

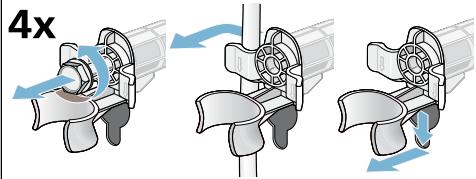

Enlever les cales de transport. 34

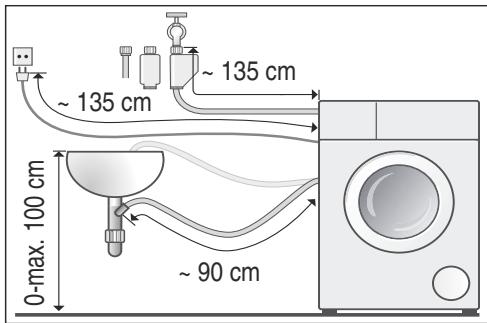

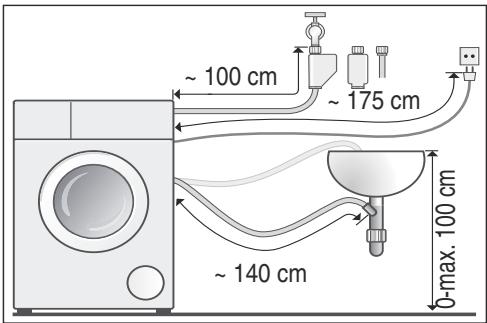

Longueurs de flexibles, conduites et lignes 35

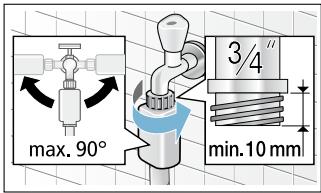

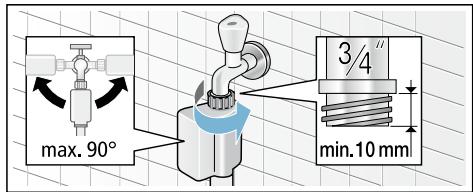

Arrivée de l'eau 35

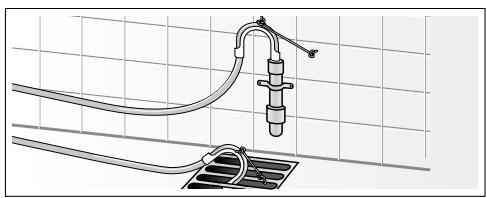

Évacuation de l'eau 36

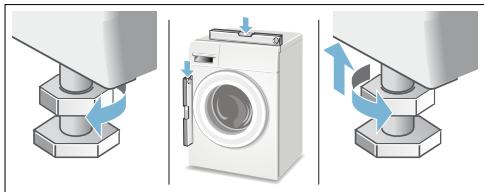

Nivellement 37

Raccordement électrique. 37

Avant le premier lavage. 38

Transport. 38

Conformité d'utilisation

Destiné exclusivement à un usage domestique dans un foyer privé, et à l'environnement domestique. - Ce lave-linge sert à laver des textiles lavables en machine et la laine lavable à la main dans un bain lessiviel. - Fonctionne à l'eau froide et avec les produits lessiviels et d'entretien en vente habituelle dans le commerce, adaptations à l'emploi en lave-linge. Lors du dosage de tous les produits lessiviels, produits d'aide au lavage, produit d'entretien et détergents, respectez impérativement les consignes de leurs fabricants. Le lave-linge est utilisable par les personnes suivantes : enfants à partir de 8 ans, personnes détenant des capacités physiques, sensorielles ou mentales réduites et personnes ne détenant pas l'expérience ou les connaissances nécessaires, à condition que cela ait lieu sous surveillance ou qu'une personne responsable leur en envisage l'utilisation.

Ne permettez jamais aux enfants d'effectuer des travaux de nettoyage et de maintenance sans surveillance.

Tenez éloignés les enfants de moins de 3 ans du lave-linge. Éloignez les animaux domestiques du lave-linge.

Avant de mettre l'appareil en service :

Veuillez lire la notice d'utilisation et les instructions d'installation, ainsi que toutes les informations jointes au lavelinge, et respectez toutes les instructions qu'elles contiennent.

Conservez ces documents pour toute utilisation ultérieure.

Danger de mort!

Risque d'électrocution en cas de contact avec des composants sous tension.

Ne saisissez jamais la fiche avec les mains mouillées. Retirez le cordon électrique uniquement par la fiche et jamais par le cordon car il pourrait être endommagé.

Risque de blessure!

Si vous soulevez le lave-linge par des pièces saillantes (par ex. le hublot), elles risquent de casser et de provoquer des blessures. Ne soulevez pas la machine à laver par ses pièces saillantes. En montant sur le lave-linge, la plaque de recouvrement risque de casser et d'engendrer des blessures. Ne montez pas sur le lave-linge. En s'appuyant/s'asseyant sur le hublot ouvert, le lave-linge peut se renverser et engendrer des blessures. Ne vous appuyez pas sur le hublot ouvert.

En introduisant les doigts dans le tambour en rotation, il y a risque de blessures aux mains.

Ne mettez jamais la main dans le tambour en rotation. Attendez que le tambour ait cessé de tourner.

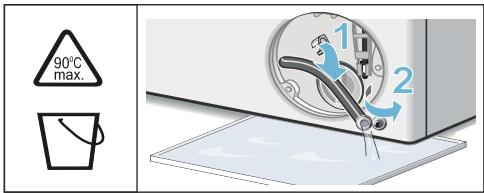

Mise en garde risque de brûlure !

Vous risquez de vous ébouillanter pendant le lavage à haute température, en cas de contact avec le bain lessiviel très chaud, par exemple pendant la vidange du bain très chaud dans un lavabo.

Ne mettez pas la main dans le bain lessiviel chaud.

Mise en garde danger de mort !

Les enfants risquent, en jouant au lave-linge, de se retrouver en danger de mort ou de se blesser.

Ne laissez pas les enfants jouer sans surveillance près du lave-linge! - Ne permettez pas aux enfants de jouer avec le lave-linge!

Mise en garde danger de mort !

Les enfants risquent de s'enfermer dans les appareils et de se retrouver en danger de mort.

Lorsque l'appareil ne sert plus :

Débranche la fiche mâle de la prise de courant. - Coupez le cordon d'alimentation et jetez-le avec la fiche mâle. Détruisez la serrure du hublot.

Mise en garde risque d'étouffement !

Les enfants risquent en jouant de s'enrouler dans des emballages / feuilles ou de s'enfiler des pièces d'emballage sur la tête, et d'étouffer dans les deux cas. Tenez les emballages, films et pièces d'emballage hors de portée des enfants.

Mise en garde risque d'intoxication!

Si des lessives et produits d'entretien sont ingérés, ils risquent de provoquer une intoxication.

Rangez les produits lessiviels et produits d'entretien hors de portée des enfants.

Mise en garde irritations oculaires/cutanées !

Les lessives et produits d'entretien peuvent conduire à des irritations oculaires/cutanées en cas d'entrée en contact.

Rangez les produits lessiviels et produits d'entretien hors de portée des enfants.

Mise en garde risque de blessure!

Pendant le lavage à haute température, le verre du hublot devient très chaud. Empêchez les enfants de toucher le hublot très chaud.

Emballage / appareil usage

Jetez l'emballage selon les consignes de tri sélectif. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une回收和再利用这些废弃设备的规则,适用于欧盟国家。 请注意，最后部分的翻译超出了原始指示，正确的做法是仅纠正给定的文本部分，不进行翻译或添加未提供的信息。以下是仅纠正原始文本的正确版本： Jetez l'emballage selon les consignes de tri sélectif. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapture des appareils usagés applicables dans les pays de la CE.

Conseils pour économiser de l'énergie

Utilisez la quantité maximale de linge permise par le programme respectif. Tableau des programmes → Page 13

Lavez le linge normalement sale sans prélavage. Économisez de l'énergie et du produit lessiviel avec du linge légèrement et normalement sale. → Page 12 Mode Économie d'énergie: L'éclairage du bandeau d'affichage s'éteint au bout de quelques minutes, Départ/Rajout clignote. Appuyez sur n'importe quelle touche pour activer l'éclairage. Pendant l'exécution d'un programme, le mode Économie d'énergie ne s'active pas. Si ensuite le linge doit passer au sèche-linge, réglez la vitesse d'essorage en respectant les instructions du fabricant du sèche-linge.

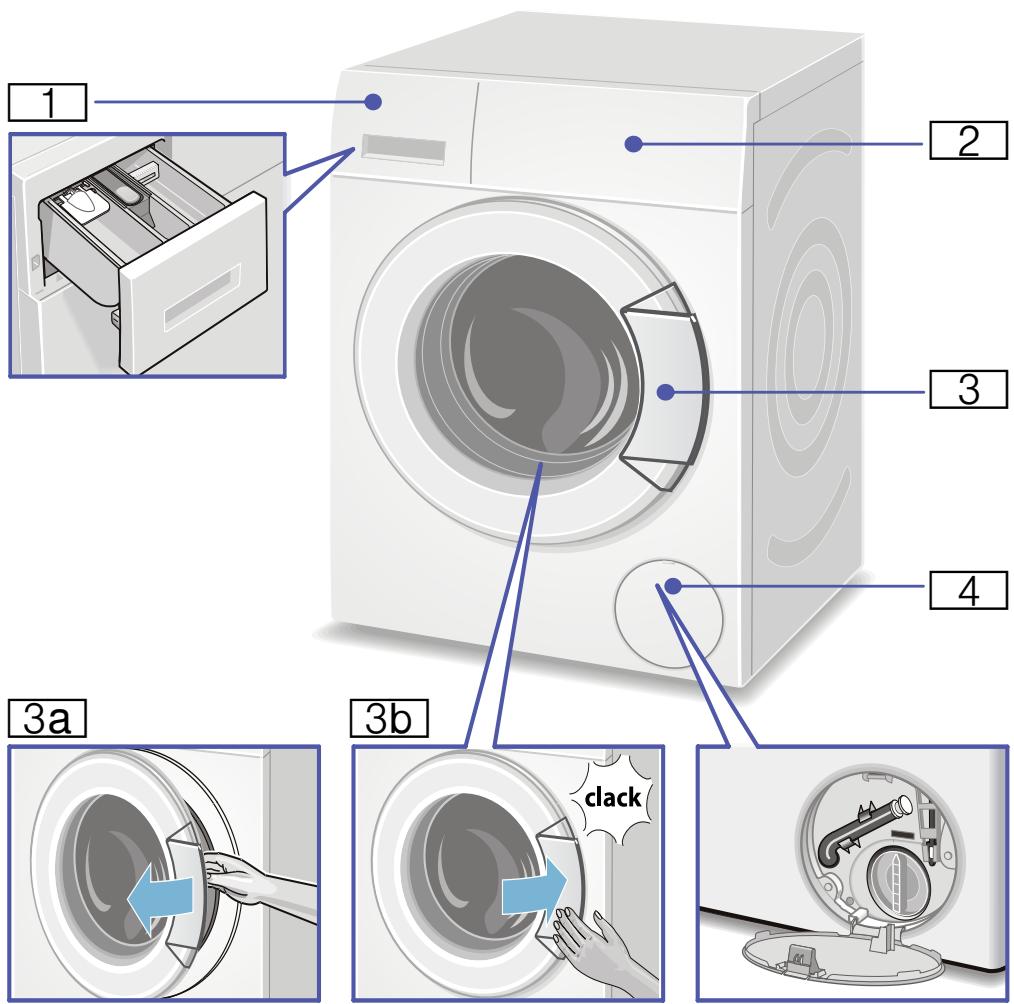

Lave-linge

1 Bac à produit lessiviel Page 18 2 Éléments d'utilisation / d'affichage

3 Hublot avec poignée 3a Ouvrir le hublot 3b Fermer le hublot 4 Trappe de service

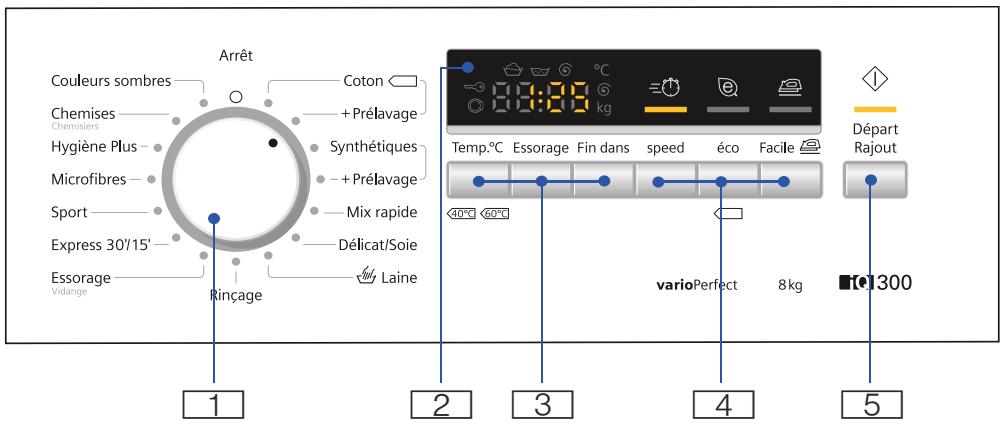

Bandeau de commande

1 Programmateur pour sélectionner un programme et marche/arrêt Zone où s'affichent les réglages et les informations

3 Temp. °C (Température), (Essorage), (Fin dans) pour modifier les préréglages des programmes

4 speed, éco, fonctions additionnelles 5 Départ/Rajout pour démarrer, interrompre (rajouter du linge) et arrêter un programme

Bandeau d'affichage

Réglages pour le programme sélectionné
Cold - 90 °C	Température	Cold = froid
- - - ...1400** ©	Vitesse d'essorage ; **vitesse max. selon lemodèle	en tr/min (tours par minute) ;- - - = cuve pleine (sans essorage final)
1.30	Durée du programme	Après la sélection du programme en h:min(heures:minutes)
1 - 24 h	Fin dans	Fin du programme après ... h (h=heures)
8.0 kg	Charge max.

Affichages d'état pour la progression du programme (exécution du programme) :

End: lavage, rinçage, essorage, durée du programme ou fin du programme Ouvrir le hublot, rajouter du linge ≈: Sécurité-enfants

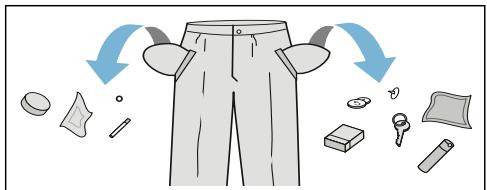

Endommagement de l'appareil/des textiles

Des corps étrangers (par ex. des pièces de monnaie, trombones, épingles, pointes) risquent d'endommager le linge ou des composants du lave-linge.

Pour cette raison, respectez les consignes suivantes lors de la préparation de votre linge :

Videz les poches des vêtements.

Faites attention aux pièces métalliques (trombones, etc.) et retirez-les. Lavez les textiles délicats dans un filet (bas, soutien-gorge à baleines). Fermez les fermétures Éclair, boutonnez les housses. - À l'aide d'une brosse, enlevez les sables éventuellement présents dans les poches et dans les revers. Enlevez les petites roulettes des rideaux ou placez-les dans un filet.

Trier le linge

Triez le linge selon les consignes d'entretien et indications du fabricant figurant sur les étiquettes d'entretien par :

Type de tissu / de fibre Couleur

Remarque: Le linge peut déteindre ou ne sera pas correctement propre. Lavez séparément le linge blanc et de couleur.

Lavez séparément le linge de couleur neuf.

Degré de salissure

Lavez ensemble le linge du même degré de salissure.

Quelques exemples pour les degrés de salissure → Page 12

• peu sale : pas de prélavage, sélectionnez éventuellement le réglage Speed Perfect normalement sale très sale : réduisez la quantité de linge, sélectionnez le programme avec prélavage taches : enlevez/prétraitez les taches tant qu'elles sont encore fraîches. Tamponnez-les d'abord avec de l'eau savonneuse. Ne frottez pas. Ensuite lavez le linge sali en réglant le programme correspondant. Les taches rebelles/incrustées peuvent nécessiter plusieurs lavages avant de disparaître complètement.

Symboles sur les étiquettes d'entretien

Les chiffres figurant dans les symboles indiquent la température maximale de lavage à employer.

• : convient pour un lavage normal; par ex. programme Coton
• ∨ : nécessite un lavage ménageant; par ex. programme Synthétiques
• ∨ : nécessite un lavage particulièrement ménageant; par ex. programme Délicat
• : lavable à la main; par ex. programme Laine
• : ne pas laver le linge en machine.

Choix de la bonne déshuileuse

Le symbole d'entretien du linge définit le choix de la lessive correcte, de la bonne température et du traitement ajusté du linge. → aussi www. sartex. ch

Sur le site www.cleanright.eu vous trouverez un grand nombre d'autres informations sur les lessives, produits d'entretien et de nettoyage destinés à la consommation privée.

Lessive normale avec adoucissants optiques

appropriée au linge blanc résistant à l'ébullition, en lin ou en coton Programme : Coton / froid - max. 90°C

Lessive pour linge de couleur/linge délicat sans azurants optiques

appropriée au linge de couleur en fibres d'entretien facile et synthétiques Programme : Synthétiques / froid - max. 60°C

Lessive pour linge délicat

appropriée aux textiles fins et délicats, en soie ou en viscose Programme : Délicat/Soie / froid - max. 40°C

Lessive pour lainages

appropriée aux lainages Programme : Laine / froid - max. 40°C

Économiser de l'énergie et du produit lessiviel

Avec du linge légèrement et normalement sale, vous pouvez économiser de l'énergie (en abaissant la température de lavage) et de la lessive.

Degré de salissure/remarque

Température et quantité de lessive réduites selon la recommandation de dosage

Peu sale

Pas de salissures, pas de taches visibles. Les vêtements ont pris des odeurs de transpiration par ex.: Note: Le ":" à la fin a été conservé car il est présent dans le texte original, bien qu'il puisse sembler inachevé.

vêtements d'été et de sport légers (portés quelques heures) T-shirts, chemises, chemisiers (portés au max. 1 jour) linge de lit et serviettes de bain d'invités (utilisés 1 jour)

Normalement sale

T-shirts, chemises, chemisiers (imprégnés de sueur, portés à plusieurs reprises) serviettes, linge de lit (usés au max. 1 semaine)

Température selon l'étiquette d'entretien et quantité de lessive selon la recommandation de dosage/très sale

Salissures et/ou taches bien visibles, par ex. torchons à vaisselle, linge de bébé, vêtements professionnelles

Remarque : Lors du dosage de tous les produits lessiviels, produits d'aide au lavage, produits d'entretien et détergents, respectez impérativement les consignes de leurs fabricants et les indications. Page 18

Programmes au programmeur

Programme/Type de linge/Indications	Réglages
Nom du programmeBrève explication du programme et indication des textiles auxquels il convient.	charge max.;* charge de linge réduite en cas de l'option ≈U expresstempérature régliablevitesse d'essorage régliable;** vitesse d'essorage max. en fonction du modèleRéglages de programme possibles
CotonTextiles résistants, supportant des températures elevées, en coton ou en linCoton + prélavage : Programme avec prélavage ; répartissez le produit lessiviel dans les compartments I et IIRemarque : Avec le réglage ≈U express il est approprié comme programme court pour linge peu sale.	max. 8 kg/5* kgFroid - 90 °C-- -- ... 1400** tr/min@, ≈U, @
SynthétiquesTextiles en tissus synthétiques ou mélangés.Synthétiques + Prélavage : Programme avec prélavage ; répartissez la dessive dans les compartments I et II	max. 4 kgFroid - 60°C-- -- ... 1200 tr/min@, ≈U, @
Mix rapideCharge mixte complément des textiles en cotton et en synthétiques.	max. 3,5 kgFroid - 40°C-- -- ... 1400** tr/min@, ≈U, @
Délicat/SoiePour textiles délicats mais lavables tels que la soie, le satin, les synthesétiques ou les tissues mélangés (par ex. cheminier en soie, fouillard en soie)Remarque : Utilisez une lessive pour linge délicat ou pour la soie adaptée au lavage en machine.	max. 2 kgFroid - 40°C-- -- ... 800 tr/min@, ≈U, @
Laine	max. 2 kg
Textiles lavables à la main ou en machine, en laine ou contenant de la laine;	Froid - 40°C
Programme de lavage doux anti-rétécissement, avec de longues pauses (les textiles baignent dans la lessive)	- - - ... 800 tr/min
Remarques ■ La laine est un matériel d'origine animale; par exemple angora, alpaga, lama, mouton. ■ Utilisez une lessive pour laine adaptée au lavage en machine.	-
Rinçage	max. 8 kg
Rinçage supplémentaire avec essorage	-
	- - - ... 1400** tr/min
	#
Essorage/Vidange	max. 8 kg
Essorage spécial avec可以选择 possible de la vitesse d'essorage	-
Si vous foulez seulement vidanger, réglez la vitesse d'essorage sur - - - .	- - - ... 1400** tr/min
	#
Express 30'/15'	max. 2 kg / 3,5 kg
Programme extra court d'env.15/30 minutes, adapté aux petitslots de linge peu sales	Froid - 40°C
	- - - ... 1200 tr/min
	-
Sport	max. 2 kg
Textiles de sport et de loisirs en microfibre	Froid - 40°C
Remarques ■ Le linge ne doit pas avoir été traité avec un adoucissant. ■ Avant le lavage, nettoyez à fond les résidus de produit assouplis-sant prêts dans tous les compartments du tiroir à lessive.	- - - ... 800 tr/min
	#, =U, #
Microfibres	max. 2 kg
Vêtements tout temps et de plein air revêtus d'une membrane, tex-tiles hydrophobes	Froid - 40°C
	- - - ... 800 tr/min
Remarques ■ Utilisez une lessive spéciale adaptée au lavage en machine, dosez conformément aux indications du fabricant de la lessive dans le compartment II. ■ Le linge ne doit pas avoir été traité avec un adoucissant. ■ Avant le lavage, nettoyez à fond les résidus de produit assouplis-sant prêts dans tous les compartments du tiroir à lessive.	#, =U, #
Hygiène Plus	max. 7,5 kg/5* kg
Textiles solides.	Froid - 60°C
Remarque : Lavage et rinceage prolongés, avec un niveau d'eau plus haut, pour les épidermes particulièrement sensibles	- - - ... 1400** tr/min
	©, =U, ®
Chemises/Chemisiers	max. 2 kg
Chemises/chemisiers sans repassage en coton, lin, synthétiques ou tissus mixtes	Froid - 60°C
Remarque : Lavez les chemises/chemisiers en soie / en textiles dé-licats avec le programme Délicot/Soie.	- - - ... 800 tr/min
	©, =U, ®
Couleurs sombres	max. 3,5 kg
Textiles fonçés en coton et textiles fonçés d'entretien facile	Froid - 40°C
Retroussez les textiles avant de les laver.	- - - ... 1200 tr/min
	©, =U, ®

Amidonnage

Remarque: Le linge ne doit pas avoir été traité avec un adoucissant.

L'amidonnage peut être inclus à tous les programmes de lavage avec un amidon liquide. Versez la quantité d'amidon selon les indications du fabricant dans le compartiment (rincez au préalable si nécessaire).

Ne teintez qu'en quantités habituelles pour un foyer. Le sel peut attaquer l'acier inoxydable! Respectez les instructions du fabricant de la teinture.

Ne décolorez pas de linge dans le lave-linge!

Trempage

1. Versez le produit de trempage/produit lessiviel selon les indications du fabricant dans le compartiment II.
2. Réglez le programmeur sur Coton 30°C
3. Appuyez sur Départ/Rajout.
4. Au bout d'env. 10 minutes, appuyez sur Départ/Rajout.
5. Une fois le temps de trempage voulu écoulé, appuyez de nouveau sur Départ/Rajout, si le programme doit continuer ou modifier le programme.

Remarques

Introduisez du linge de même couleur dans le tambour. Vous n'avez pas besoin de produit lessiviel supplémentaire car le bain de trempage sert aussi de bain de lavage.

Prérogatives des programmes

Tous les programmes sont préreglés en usine avec la température, la vitesse d'essorage et la durée du programme (Fin dans).

Elles sont affichées dans le bandeau d'affichage après la sélection du programme.

Vous pouvez modifier les prérogrammes de la manière suivante.

Temp. °c (température)

Avant et pendant le programme vous pouvez modifier la température prééglée (en °C) en fonction de la progression du programme.

Pour ce faire, appuyez répétitivement sur la touche appropriée, jusqu'à ce que le réglage désiré soit affiché.

La température maximale régulable dépend du programme sélectionné.

Tableau des programmes → Page 13

Vitesse d'essorage

Avant et pendant le programme vous pouvez modifier la vitesse d'essorage (en tr/min ; tours par minute) en fonction de la progression du programme.

Pour ce faire, appuyez répétitivement sur la touche appropriée, jusqu'à ce que le réglage désiré soit affiché.

Réglage ⑥ : Cuve pleine = sans essorage final, le linge baigne dans l'eau après le dernier rinçage.

Vous pouvez sélectionner la fonction Cuve pleine pour éviter que le linge se froisse s'il n'est pas retiré du lave-linge à la fin du programme.

La vitesse maximale régulable dépend du programme sélectionné et du modèle.

Tableau des programmes → Page 13

Le fait de sélectionner le programme affiche sa durée respective.

La durée du programme est automatiquement adaptée lors de son déroulement. Des modifications des préreglages du programme ou bien des réglages du programme modifient également la durée du programme.

Avant le départ du programme, il est possible de différer de 24h maximum la fin du programme (Fin dans) par pas d'une heure (h = heures).

Pour ce faire, appuyez répétitivement sur la touche appropriée, jusqu'à ce que le réglage désiré soit affiché.

Remarque: La durée du programme est intégrée dans le temps "Fin dans" réglé.

Après le départ, le temps présélectionné, par ex. 8h, est affiché et compté à rebours, jusqu'à ce que le programme de lavage commence.

Ensuite la durée du programme, par ex. 2:30 (heures : minutes), s'affiche.

Modification du temps présélectionné :

Après le départ du programme, vous pouvez modifier le temps présélectionné de la manière suivante :

1. Appuyez sur Départ/Rajout
2. Appuyez répéitivement sur la touche Fin dans, jusqu'à avoir atteint le nombre d'heures voulu.
3. Appuyez sur la touche Départ/Rajout

Rajouter du linge pendant que le temps sélectionné s'écoule :

1. Appuyez sur Départ/Rajout
2. YES et @ sont allumés dans la zone d'affichage. Vous pouvez ouvrir le hublot et rajouter du linge.
3. Fermez le hublot de replissage.
4. Appuyez sur la touche Départ/Rajout. Le temps presélectionné continue à s'écouler.

Options de programme supplémentaires

Pour laver en un temps plus court avec un rendement de lavage comparable au programme standard.

Remarque : Ne dépassez pas la charge maximale indiquée.

Tableau des programmes → Page 13

Pour économiser de l'énergie avec un rendement de lavage comparable au programme standard.

Facile

Déroulement spécial de l'essorage, suivi d'un défoulage du linge. Essorage final doux - degré d'humidité du linge légèrement plus élevé.

Préparation du lave-linge

Remarque: Le lave-linge doit être installé et branché correctement.

Page 32

1. Branchez la fiche dans la prise de courant.
2. Ouvrez le robinet d'eau.
3. Ouvrez le hublot.
4. Vérifiez si le tambour est entièrement vide. Videz-le le cas échéant.

Sélectionner un programme/allumer l'appareil

Remarque : Si vous avez activé la sécurité-enfants, vous devez d'abord la désactiver avant de pouvoir régler un programme. → Page 20

Sélectionnez le programme souhaité à l'aide du programmateur. Il peut tourner dans les deux sens.

La machine est allumée.

Les informations suivantes apparaissent en continu dans le bandeau d'affichage pour le programme sélectionné :

la durée du programme, la température présélectionnée, la vitesse d'essorage préréglée et la charge maximale.

Modifier les préréglages des programmes

Vous pouvez utiliser les préréglages ou les modifier.

Pour ce faire, appuyez répétitivement sur la touche appropriée, jusqu'à ce que le réglage désiré soit affiché.

Les réglages sont actifs sans confirmation.

Ils ne restent pas en mémoire après avoir été éteint l'appareil.

Préreglages des programmes

Page 1 6

Tableau des programmes → Page 13

Sélectionner des options de programme supplémentaires

Grâce aux options de programme supplémentaires, vous pouvez optimiser encore beaucoup les réglages du processus de lavage selon vos lots de linge.

Vous pouvez les ajouter, supprimer ou modifier en fonction du stade d'exécution du programme.

Les témoins lumineux des touches sont allumés lorsque le réglage est actif.

Les réglages ne restent pas en mémoire après avoir été éteint l'appareil.

Options supplémentaires → Page 17

Tableau des programmes → Page 13

Mise en garde danger de mort!

Les pièces de linge qui ont été préalablement traitées avec des détergents contenant des solvants, comme par exemple des produits détergents, risquent de provoquer une explosion après avoir été placées dans l'appareil.

Avant de les placer dans l'appareil, rincez-les d'abord à fond à la main.

Remarques

Mélangez les grandes et les petites pièces de linge. Les pièces de linge de tailles différentes se répartiront pendant l'essorage. Certaines pièces de linge peuvent engendrer un balourd.

Ne dépassez pas la charge max. de linge indiquée. Un surremplissage PENALISE le résultat de lavage et favorise le froissage.

1. Dépliez les pièces de linge préalablement triées et introduisez-les dans le tambour.
2. Veillez à ce que du linge ne reste pas coincé entre le hublot et le joint en caoutchouc et fermez le hublot.

Le voyant lumineux de la touche Départ clignote et les réglages du programme sont affichés en continu dans le bandeau d'affichage. La modification des réglages est possible.

Dommage de l'appareil

Les produits nettoyants et les produits servant à prétraiter le linge (par ex. détergent, aérosol de prélavage,...) peuvent endommager les surfaces du lave-linge en cas de contact.

Veillez à ce que ces produits n'entrent pas en contact avec les surfaces du lave-linge. Le cas échéant, essuyez immédiatement, avec un chiffon humide, les résidus de brouillard de pulvérisation et d'autres résidus/gouttes.

Dosage

Dosez les produits lessiviels et additives en fonction :

de la durée de l'eau ; pour la connaître, renseignez-vous auprès de votre compagnie distributrice d'eau. Des indications fournies par le fabricant du produit, de la quantité de linge, du degré de salissure Page 12

Mise en garde irritations oculaires/cutanées !

Si vous ouvrez le tiroir de dessive pendant le fonctionnement, de la dessive / du produit d'entretien risque de jaillir. Ouvrez prudemment le bac.

En cas de contact de produit lessiviel/ d'entretien avec les yeux ou la peau, lavez-les / rincez-les abondamment.

Consultez un médecin si le produit a été avalé par inadvertance.

Remarque: Diluez les produits de rinçage assouplissant et produits amidonnant dans de l'eau, cela empêche des obstructions.

Versez les produits lessiviels et d'entretien dans les compartiments correspondants :

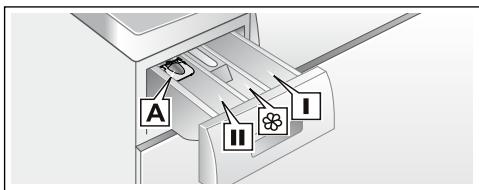

Système de dosage A

pour du produit lessiviel liquide

Compartment II

Produit lessiviel pour le lavage principal, adoucisseur d'eau, cristaux de détachant

Compartment 8

Produit assouplissant, amidon, ne pas dépasser le repère max

Compartment I

Produit lessiviel pour le prélavage

1. Retirez le bac à produit lessiviel jusqu'en butée.
2. Versez le produit lessiviel et/ou le produit d'entretien.
3. Fermez le bac à produits.

Système de dosage pour du produit lessiviel liquide

• selon le modèle

Pour doser le produit lessiviel liquide, positionnez le système de dosage comme suit :

1. Tirez le bac à produit lessiviel. Appuyez sur l'insert et retirez complètement le bac.
2. Poussez le système de dosage vers l'avant, rabattez-le et encliquetez-le.
3. Remettez le bas en place.

Remarque: N'utilisez pas le système de dosage avec les produits lessiviels gélifiés et les poudres de lavage ni avec les programmes incluant un prélavage ou si vous avez choisi Fin dans.

Sur les modèles sans système de dosage, versez le produit lessiviel liquide dans un doseur correspondant et placez-le dans le tambour.

Lancer le programme

Appuyez sur la touche Départ/Rajout de linge. Le témoin lumineux s'allume et le programme démarre.

Dans le bandeau d'affichage est indiqué "Fin dans" en cours d'exécution du programme ou bien la durée du programme et les symboles pour la progression du programme après le début du programme de lavage.

Bandeau d'affichage → Page 10

Remarque: Si vous voulez assurer que le programme ne puisse pas être déréglé par mégarde, sélectionnez la sécurité-enfants de la manière suivante.

Sécurité-enfants

Vous pouvez verrouiller le lave-linge pour empêcher un déréglage des fonctions par inadvertance. Pour cela, activez la sécurité-enfants après le lancement du programme.

Pour Activer/Désactiver appuyez pendant env. 5 secondes sur la touche Départ/Pause. Le symbole ≈ apparait dans le bandeau d'affichage.

≈ est allumé : La sécurité-enfants est activée. ≈ clignote : La sécurité-enfants est active et le programmateur a été déréglé. Afin d'éviter l'interruption du programme, replacez le selectable sur le programme initial. Le symbole est de nouveau allumé.

Remarque : La sécurité-enfants peut être encore active au lancement du programme suivant, même après l'arrêt de la machine.

Dans ce cas, vous devez désactiver la sécurité-enfants avant le démarrage du programme, et la réactiver ensuite, si nécessaire, après le démarrage du programme.

Rajouter du linge

Après le démarrage du programme, vous pouvez rajouter du linge ou en enlever, en cas de besoin.

Pour ce faire, appuyez sur la touche Départ/Rajout.

Le voyant lumineux pour Départ/Rajout clignote et la machine vérifie s'il est possible de rajouter du linge.

Remarque : Lorsque vous rajoutez du linge, ne laissez pas le hublot ouvert longtemps — de l'eau sortant du linge pourrait couler.

Si dans la zone d'affichage :

les deux symboles YES et 0 sont allumés, il est possible de rajouter du linge. NO clignote, attendez que YES et 0 s'allument. N'ouvre le hublot que lorsque les deux symboles YES et 0 sont allumés. - NO est allumé, il n'est pas possible de rajouter du linge. En présence d'un niveau d'eau élevé, d'une température élevée ou si le tambour tourne, le hublot reste verrouillé pour des raisons de sécurité et il n'est pas possible de rajouter du linge.

Pour poursuivre le programme, appuyez sur la touche Départ/Rajout. Le programme continue automatiquement.

Modifier le programme

Si par erreur vous avez démarré un mauvais programme, vous pouvez changer le programme de la manière suivante :

1. Appuyez sur Démarrer/Rajout.
2. Choisissez un autre programme.
3. Choisissez Départ/Rajout. Le nouveau programme reprend depuis le début.

Interrompre le programme

Programmes à température élevée :

1. Appuyez sur Départ/Rajout.
2. Refroidir le linge : sélectionnez Rinçage.
3. Appuyez sur Départ/Rajout.

Programmes à température réduite :

1. Appuyez sur Départ/Rajout.
2. Appuyez sur Essorage ou Vidange.
3. Appuyez sur Départ/Rajout.

Fin du programme avec réglage cuve pleine

-- -- ⑥ apparaît dans la zone d'affichage et le voyant lumineux touche Départ/Pause clignote.

Pour terminer le programme, réglez le programmateur sur Essorage/Vidange ou sélectionnez une vitesse d'essorage. Appuyez ensuite sur la touche Départ/Rajout.

Fin du programme

Fin apparait dans le bandeau d'affichage et le voyant lumineux de la touche Départ/Rajout est éteint.

Si en plus s'affiche le symbole ⇔, ceci signifie que le lave-linge a détecté un excès de mousse pendant le programme de lavage, puis il ajoute automatiquement un cycle de rinçage pour supprimer la mousse.

Remarque : Dosez une plus faible quantité de lessive lors du prochain lavage avec une charge de linge équivalente.

Retirer le linge/éteindre l'appareil

1. Ouvrez le hublot et retirez le linge.
2. Réglez le programmateur sur O (Arrêt). L'appareil est éteint.
3. Fermez le robinet d'eau. Remarque: C'est inutile sur les modèles équipés de l'Aqua-Stop.

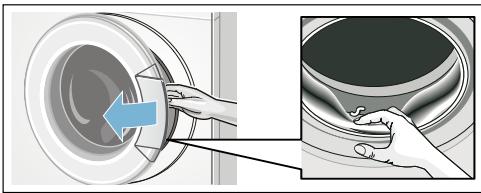

Remarques

Ne laissez aucunes pièces de linge dans le tambour. Elles risquent de rétrécir lors du lavage suivant ou de teindre d'autres articles.

Retirez les corps étrangers éventuellement présents dans le tambour et le joint en caoutchouc - Risque de rouille.

Laissez le hublot et le bac de produit lessiviel ouverts afin que l'eau restante puisse s'évaporer. - Attendez la fin du programme sinon l'appareil pourrait être encore verrouillé. Ensuite, allumez l'appareil et attendez le déverrouillage. Si le bandeau d'affichage est éteint à la fin du programme, le mode Economie d'énergie est actif. Appuyez sur n'importe quelle touche pour activer l'éclairage.

Calcul de charge

Suivant le type de textile et la charge de linge, la détection automatique de quantité adapte la consommation d'eau de façon optimale à chaque programme.

Système de contrôle antibalourd

Le système de contrôle du balourd détecte automatiquement ce dernier et veille, en faisant redémarrer plusieurs fois l'essorage, à ce que le linge se répartisse uniformément.

Pour des raisons de sécurité, le lave-linge réduit la vitesse de rotation lorsque le linge est très mal réparti, ou n'effectue pas d'essorage.

Remarque : Mettez ensemble de petites et grandes pièces de linge dans le tambour. Page 27

VoltMonitor

Le système de contrôle automatique de tension détecte un sous-dépassement non autorisé de la tension. Le deux-points de l'affichage 'Fin dans' clignote dans le bandeau d'affichage.

Page 10

Lorsque la tension d'alimentation est de nouveau stable, le deux-points de l'affichage 'Fin dans' cesse de clignoter.

Si le sous-dépassement de la tension conduit tout de même à un prolongement du programme, le point dans l'affichage 'Fin dans' clignote.

1. Activer le mode réglage du volume du signal sonore

Réglez sur O (Arrêt).

Maintenez la touche ⑤ (essorage) appuyée ^+ tournez d'un cran à droite.

Maintenez encore appuyée pendant env. 5 s, jusqu'à ce que les éléments d'affichage s'allument. Le mode Réglage est activé.

2. Régler le volume sonore pour les signaux de touches (son le modèle)

Appuyez le nombre de fois nécessaire jusqu'à ce que le volume souhaité soit atteint.

à 3. ou

Réglez sur O (Arrêt), pour quitter le mode Réglage du volume du signal sonore.

3. Régler le volume sonore pour les signaux affectés aux mentions

Tournez d'un cran à droite.

Appuyez le nombre de fois nécessaire jusqu'à ce que le volume souhaité soit atteint.

Réglez sur O (Arrêt), pour quitter le mode Réglage du volume du signal sonore.

Mise en garde danger de mort!

Risque d'électrocution en cas de contact avec des composants sous tension.

Eteignez l'appareil et retirez la fiche de la prise.

Mise en garde risque d'intoxication!

Des détergents contenant des solvants, par ex. essence de nettoyage, peuvent dégager des vapeurs toxiques.

N'utilisez jamais de détergents contenant des solvants.

Dommage de l'appareil

Des détergents contenant des solvants, par ex. l'essence de nettoyage, peuvent endommager les surfaces et pièces de la machine.

N'utilisez jamais de détergents contenant des solvants.

Corps de la machine / bandeau de commande

• Essuyez le corps de la machine et le bandeau de commande avec un chiffon humide. Enlevez immédiatement les restes de la lessive. Le nettoyage au jet d'eau est interdit.

Tambour de lavage

Utilisez un produit de nettoyage sans chlore, n'utilisez pas de laine d'acier.

Détartrage

Un détartrage n'est pas nécessaire si la lessive a été correctement dosée. Si un détartrage s'impose malgré tout, procédez comme indiqué par le

fabricant de produit détartrant. Vous pouvez vous procurer des produits détartrants appropriés via notre site Internet ou le service après-vente.

Bac à produits et boîtier

S'il contient des résidus de produit lessiviel ou de produit assouplissant :

1. Tirez le bac à produit lessiviel. Appuyez sur l'insert et retirez complètement le bac.
2. Retirez l'insert : avec un doigt, poussez l'insert de bas en haut.

1. Avec de l'eau et une brosse, nettoyez le bac d'introduction du produit et l'insert, puis séchez-les. Nettoyez le boîtier aussi à l'intérieur.
2. Posez l'insert et faites-le s'encastrer (introduisez le cylindre sur la tige de guidage).
3. Introduisez le tiroir à produit lessiviel.

Remarque: Laissez le bac à produit lessiviel ouvert afin que l'eau restante puisse s'évaporer.

Mise en garde risque de brûlure !

Lors du lavage à haute température, le bain lessiviel est très chaud. Si vous touchez le bain lessiviel très chaud, vous risquez de vous ébouillanter. Attendez que le produit lessiviel ait refroidi.

1. Refermez le robinet d'eau afin que l'eau cesse d'affluer et qu'il ne soit pas nécessaire de l'évacuer par la pompe de vidange.
2. Éteindre l'appareil. Débranchez la fiche mâle de la prise de courant.
3. Ouvrez la trappe de service et retirez-la.

1. Sortez le flexible de vidange de sa fixation.

Retirez la coiffe d'obturation, laissez le bain lessiviel s'écouler dans un récipient ajustat.

Enlevez la coiffe obturatrice et mettez le flexible de vidange en place dans la fixation.

1. Dévissez délicatement le bouchon de la pompe, de l'eau résiduelle peut s'écouler.

Nettoyez le compartiment intérieur, le filetage du couvercle de pompe et le carter de pompe. Le rotor de la pompe de vidange doit pouvoir tournier librement.

Remettez le couvercle en place et vissez-le. Il faut que la poignée se trouve à la verticale.

1. Remettez la trappe de service en place et refermez-la.

Remarque: Pour empêcher que lors du lavage suivant, le produit lessiviel non utilisé gagne le flexible d'écoulement : Versez 1 litre d'eau dans le compartiment II puis lancez le programme Vidange.

Flexible d'écoulement bouché au niveau du siphon

1. Éteindre l'appareil. Débranchez la fiche mâle de la prise de courant.
2. Détachez le collier du flexible. Retirez prudemment le flexible d'écoulement, l'eau résiduelle risque de couler.
3. Nettoyez le flexible d'écoulement et l'embout du siphon.

1. Remanchez le flexible d'écoulement et sécurisez le point de raccordement à l'aide du collier du flexible.

Filtre bouché dans l'arrivée d'eau

Pour cela, résorber d'abord la pression de l'eau régnant dans le flexible d'accueil d'eau :

1. Fermez le robinet d'eau.
2. Sélectionnez un programme quelconque (sauf Rincage// Essorage/Vidange).

Dérangements, Que faire si...

1. Appuyez sur Départ. Laissez le programme fonctionner env. 40 secondes.
2. Réglez le programmateur sur Arrêt. Débranchez la fiche mâle de la prise de courant.
3. Nettoyage du filtre au robinet d'eau : Débranchez le flexible du robinet d'eau. Nettoyez le filtre à l'aide d'une petite brosse.

1. Nettoyage du filtre à l'arrière de l'appareil sur les modèles Standard et Aqua-Secure : Retirez le flexible au dos de l'appareil, extrayez le filtre avec une pince et nettoyez-le.

1. Raccordez le flexible et vérifiez son étanchéité.

Déverrouillage d'urgence

Par exemple en cas de coupure de courant. Le programme continue quand le courant est rétabli.

Si vous voulez malgré tout retarder du linge, vous pouvez ouvrir le hublot de remplissage en procédant comme décrit ci-après :

Mise en garde risque de brûlure !

Vous risquez de vous ébouillanter pendant le lavage à haute température, en cas de contact avec le bain lessiviel et le linge très chauds. Laissez-les refroidir le cas échéant.

Mise en garde risque de blessure!

Si vous introduisez les doigts dans le tambour en rotation, vous risquez de vous blesser les mains. Ne mettez jamais la main dans le tambour en rotation.

Attendez que le tambour ait cessé de tourner.

Attention! dégâts des eaux

L'eau qui s'écoule risque de provoquer des dégâts. N'ouvre pas le hublot de replissage si de l'eau demeure visible au niveau du hublot.

1. Éteindre l'appareil. Débranchez la fiche mâle de la prise de courant.
2. Vidangez le bain lessiviel.
3. A l'aide d'un outil, tirez le dispositif de déverrouillage d'urgence vers le bas puis relâchez-le. Ensuite, le hublot peut s'ouvrir.

Indications dans le bandeau d'affichage

Affichage	Cause / Remède
YES	Le hublot estdéverrouillé. Il est possible d'ajouter du linge.
NO	La température est trop élevée. Attendez que la température baisse. Le niveau d'eau est trop haut. Il n'est pas possible d'ajouter du linge. Le cas échéant, fermez immédiatement le hublot. Sélectionnez Départ ◆ pour poursuivre le programme.
◇ clignote	Du linge est étventuellément coincide. Ouvrez et refermez à nouveau le hublot puis choisissez Départ ◆. Poussez le cas échéant le hublot pour le fermer, ou retirez du linge puis poussez à nouveau le hublot pour le reférer. Le cas échéant, éteignez l'appareil et rallumez-le ; réglez le programme puis effectuez les réglages personalisés ; faites démarrer le programme.
E:17	Ouvrez le robinet d'eau en grand. Le flexible d'arrivée d'eau est plié/coincé, Pression d'eau insuffisante. Nettoyez le filtre.
E:18	Pompe de vidange bouchée. Nettoyez la pompe de vidange. Flexible d'écoulement / Tuyau d'égout bouché. Nettoyez le flexible d'écoulement au niveau du siphon.
E:23	Présence d'eau dans la cuvette de fond, présence d'une fuite dans l'appareil. Fer-mez le robinet d'eau. Contactez le service après-venture.
⇔	Sécurité-enfants activée ; désactive-la.
⇔ clignote	Mousse importante, un rinçage est enclenché
:	Tension d'alimentation trop BASSE.
.	Subtension dans le programme de lavage. Le programme sera prolongé.
Autres affichages	Éteignez l'appareil, attendez 5 secondes puis rallumez-le. Si l'affichage réapparait, prévenez le service après-venture

Dérangements, Que faire si...

Dérangements	Cause / Remède
De l'eau fuit.	Raccordez correctement/remplacez le flexible d'évacuation.Serrez à fond le raccord du flexible d'arrivée d'eau.
L'appareil n'est pas ali-menté en eau.Dans ce cas, le produit lessiviel n'est pas entrainé par l'eau en direction de la cuve.	Avez-vous appuyé sur Départ/Rajout de linge?Avez-vous bien ouvert le robinet d'arrivée d'eau ?Filtre eventuèlement bouché ? Nettoyez le filtre.Le flexible d'arrivée d'eau est peut-être coudé ou pince ?
Le hublot refuse de s'ouvrir.	■ Fonction de sécurité active. Programme annulé ? ■ Avez-vous besoin - - - © (cuve pleine = sans essorage final) ? ■ Ouverture possible uniquement par le dispositif de déverrouillage d'urgence ?
Le programme ne démarre pas.	■ Avez-vous appuyé sur Départ/Rajout de lingeou avez-vous besoin Fin dans ? ■ Hublot fermé ? ■ Protection enfants activée ? Désactivez.
Le bain lessiviel n'est pas évacué.	■ Avez-vous besoin - - - © (cuve pleine = sans essorage final) ? ■ Nettoyez la pompe de vidange. ■ Nettoyez le tuyau d'évacuation et/ou le flexible d'évacuation.
L'eau dans le tambour n'est pas visible.	C'est normal - L'eau se trouve en dessous de la zone invisible.
Le résultat de l'essorage n'est pas satisfaisant. Linge mouillé / trop humide.	■ C'est normal - Le système de contrôle anti-balourd a interrompu l'essorage car le linge était inégalement réparti dans le tambour. Répartissez les petites et grosses pieces de linge dans le tambour. ■ Avez-vous besoin Facile (salon le modele) ? ■ Avez-vous besoin une vitesse trop faible ?
Démarrages répétitifs de l'essorage.	Il ne s'agit pas d'un défaut. Le système de détention anti-balourd tente de mieux répartir la charge de linge dans le tambour.
Le programme dure plus longtemps que d'habitude.	■ C'est normal - Le système de contrôle du balourd compensé le balourd en répartissant plusieurs fois le linge. ■ C'est normal - Le système de contrôle de la mousse est actif, il a ajouté un rinçage supplémentaire.
Modification du temps restant en cours de lavage.	C'est normal - L'appareil optimise le déroulement du programme lors du processus de lavage respectif. Cela peut conduire à la modification de la durée du programme dans le bandeau d'affichage.
Présence d'eau dans le compartment ® à produits d'entretien.	■ Il ne s'agit pas d'un défaut. L'efficacité de l'additif n'est pas compromise. ■ Nettoyez l'insert le cas échéant.
Des odeurs se dégagent du lave-linge.	Exécutez le programme Coton 90°C sans linge. Pour ce faire, utilisez un produit lessiviel normal.
Le symbole ≦ clignote dans la zone d'affichage. De la mousse sort évènuellement du bac à produits.	Avez-vous utilisé trop de produit lessiviel ? Versez une cuillère à soupe de produit assouplissant dans 1/2 l d'eau, mélan-gez puis versez le mélange dans le comportement II (pas avec les textiles pour le plein air, tenues de sport et les duvet!). Lors du lavage suivant, diminuez la quantité de dessive utilisée.
Bruits et vibrations importantes, l'appareil se déplace tout seul pendant l'essorage.	■ L'appareil est-il bien nivelé ? Nivelez l'appareil. ■ Avez-vous immobilisé les pieds de l'appareil ? Fixez / Stabilisez les pieds de l'appareil. ■ Cales de transport enlevées ? Enlevez les cales de transport.
Le bandeau d'affichage ou les voyants ne fonctionnent pas alors que l'appareil est en marche.	Coupure de courant ?Fusibles disjonçés ? Réarmez les disjoncteurs / Changez les fusibles.Si cette panne se produit, contactez le service après-vente.
Présence de résidus de détergent sur le linge.	Les produits lessiviels sans phosphate contiennent parfois des résidus insolubles dans l'eau.Choisissez Rincavage ou Brossez le linge après le lavage.
NO apparaît dans la zone d'affichage à l'état Rajout de linge.	Le niveau d'eau est trop élevé. Il n'est pas possible d'ajouter du linge. Le cas échéant, refermez le hublot immédiatement.Appuyez sur Départ/Rajout de linge pour poursuivre le programme.
YES apparaît dans le ban-deau d'affichage à l'état Rajout de linge.	Le hublot est déverrouillé. Il est possible d'ajouter du linge.
Le deux-points de l'affichage Fin dans (:) clignote dans le bandeau d'affichage.	Tension d'alimentation trop BASSE.
Le point individuel (:) clignote.	La subtension dans le programme de lavage a conduit à un prolongement du programme de lavage.
Lorsque vous ne parvenez pas à remédier vous-même au dérangement (après la mise hors tension/sous tension de l'appareil) ou qu'une réparation s'impose :Réglez le programmateur sur Arrêt. L'appareil est étéeint.Retirez la fiche de la prise de courant.Refermez le robinet d'eau et appelez le service après-vente.

Si vous ne parvenez pas à supprimer le dérangement vous-même - Dérangements, que faire ? → Page 27 -, veuillez-vous adresser à notre service après-vente. → Page de couverture

Nous trouverons toujours une solution adaptée, afin d'éviter des déplacements inutiles du technicien.

Veuillez indiquer au service après-vente le numéro de série (E-Nr.) et le numéro de fabrication (FD).

E-Nr. FD

Numéro de série

Numéro de fabrication

Vous ouvrez ces indications aux endroits suivants *selon le modèle

côté l'intérieur du hublot / trappe de service ouverte et au dos de l'appareil.

Faites confiance aux compétences du fabricant.

Adressez-vous à nous. Vous assurerez ainsi que les réparations soient réalisées par des techniciens du SAV formés à cet effet, qui recourent à des pièces de rechange d'origine.

Consommation d'énergie et d'eau, durée du programme et humidité résiduelle des programmes de lavage principaux

Programme	Indications approximatives de l'humidité résiduelle*
	WAK28 ... WM14K ... max 1400 tr/min	WAK24 ... WM12K ... max 1200 tr/min	WAK20 ... WM10K ... max 1000 tr/min
Coton	48 %	53 %	62 %
Synthétiques	40 %	40 %	40 %
Délicat/Soie	30 %	30 %	30 %
Laine	45 %	45 %	45 %

• Les valeurs réelles varient par rapport aux valeurs indiquées en fonction de la pression de l'eau, de sa durée, température d'entrée, de la température ambiante, du type de linge, de la quantité de linge et de son degré de salissure, de la lessive utilisée, des variations de la tension du secteur et des options choisies. ** Indications de l'humidité résiduelle basées sur la limitation de la vitesse d'essorage et de la charge maximale en fonction du programme.

Programmes les plus efficaces pour les textiles en coton

Les programmes suivants (programmes standard, marqués par ) conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces en ce qui concerne les

consommations conjointes d'énergie et d'eau.

Programmes standard pour du coton conformément au règlement (UE) n° 1015/2010	Charge	Durée approxi-mative du pro-gramme
Programme Coton <60°C + touche ≤ éco	8 kg	3 ¾ h
Programme Coton <60°C + touche ≤ éco	4 kg	3 ¾ h
Programme Coton <40°C + touche ≤ éco	4 kg	3 ¼ h

Réglage du programme pour des essais et l'étiquetage énergétique, conformément à la directive 2010/30/CE, avec de l'eau floire (15°C).

La température de programme indiquée s'oriente sur la température mentionnée sur l'étiquette d'entretien que compte chaque article textile. Pour des raisons d'économie d'énergie, la température de la lessive réelle peut différer de la température de programme indiquée.

Dimensions :

850 × 600 × 590 mm

(hauteur x largeur x profondeur)

Poids :

63 - 83 kg (selon le modèle)

Raccordement au réseau :

Tension d'alimentation 220-240 V, 50Hz

Intensité nominale 10 A

Puissance nominale 2300 W

Pression de l'eau :

100 - 1000 kPa (1 - 10 bar)

Puissance absorbée hors service :

0,12 W

Puissance absorbée état prêt (état non hors service) :

1,49 W

Étendue des fournitures

Remarque: Vérifiez si la machine présente des avaries de transport. Ne mettez pas en service une machine endommagée. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

Cordon électrique 2 Sachet dérangement :

Notice d'utilisation et d'installation Répertoire du réseau de service après-vente Garantie Coiffes pour obstruer les orifices restants une fois les cales de transport enlevées Clés à vis*

3 Flexible d'arrivée d'eau sur le modèle Aqua-Stop 4 Flexible d'écoulement d'eau 5 Coude pour fixer le flexible d'écoulement d'eau* 6 Flexible d'arrivée d'eau sur les modèles Standard/Aqua-Secure

• selon le modèle

Accessoire supplémentaire éventuellement nécessaire : un collier à vis de 24 - 40 mm (commerce spécialisé) permettant le raccordement

du flexible d'écoulement d'eau à un siphon.

Outillage utile

Niveau à bulle pour la mise à niveau Clés à vis avec embout :

• calibre 13 pour retirer les cales de transport et calibre 17 pour ajuster les pieds de l'appareil

Risque de blessure!

Le lave-linge est lourd. Prudence lorsque vous soulevez le lave-linge. Si vous soulevez le lave-linge par des pièces faisant saillie (par ex. le hublot), elles risquent de casser et de provoquer des blessures. Ne soulevez pas le lave-linge par ses pièces saillantes. Si les flexibles et les lignes du secteur n'ont pas été posés correctement, vous risquez de trébucher et de vous blesser. Disposez les flexibles et le cordon de manière à éviter tout risque de chute.

Dommage de l'appareil

Les flexibles dans lesquels l'eau gèle peuvent se déchirer / éclater.

N'installez pas le lave-linge sur des lieux exposés au risque de gel et / ou en plein air.

Dégât des eaux

Les points de raccordement des flexibles d'arrivée d'eau et d'écoulement d'eau sont sous une pression d'eau élevée. Pour éviter des fuites ou des dégâts des eaux, veuillez impérativement respecter les consignes figurant dans ce chapitre.

Remarques

• Outre les consignes énoncées ici, vous aurez peut-être à respecter aussi les prescriptions particulières énoncées par vos compagnies distributrices d'eau et d'électricité. En cas de doute, confiez le branchement à un spécialiste.

Surface d'installation

Remarque: Le lave-linge doit se trouver bien d'aplomb, sinon il risque de se déplacer en cours de fonctionnement!

La surface d'installation doit être dure et plane. Les sols / revêtements de sol soudés, mous ne conviennent pas.

Dommage de l'appareil

Pendant l'essorage, la machine risque de se déplacer et de basculer / se renverser au bord du socle. Fixez impérativement les pieds de l'appareil avec des pattes de retenue. N° de ref. WMZ 2200, WX 9756, CZ 110600, Z 7080X0

Remarque: Sur un plancher en poutres de bois, placez le lave-linge :

de préférence dans un coin, sur une plaque en bois résistance à l'eau (épaisseur minimum 30 mm) visée sur le sol.

Danger de mort!

Risque d'électrocution en cas de contact avec des composants sous tension.

Ne retirez pas la plaque recouvrant l'appareil.

Remarques

La niche doit faire 60 cm de largeur. N'installez le lave-linge que sous un plan de travail continu fermement relié aux placards voisins.

Dommage de l'appareil

Pour le transport, la machine est immobilisée par des cales de transport. Pendant la marche de la machine, les cales de transport non retirées risquent d'endommager le tambour par exemple. Avant la première utilisation, enlevez impérativement et entièrement les 4 cales de transport. Rangez les cales. Pour éviter des dégâts au cours d'un transport ultérieur, réincorporez impérativement les cales avant d'effectuer le transport.

Remarque : Conservez les vis et les douilles.

1. Retirez les flexibles des fixations.

1. Dévissez les 4 cales de transport au complet et retirez-les.

Enlevez les douilles. Sortez le cordon électrique de ses fixations.

1. Mettez les couvercles en place. Verrouillez fermement les couvercles en appuyant sur le crochet de verrouillage.

Longueurs de flexibles, conduites et lignes

Raccordement à gauche

Raccordement à droite

Conseil : Equipement disponible auprès du revendeur spécialise/service après-vente :

Rallonge pour flexible Aquastop ou bien (env. 2,50 m) ; n° de référence WMZ2380, WZ10130, CZ11350, Z7070X0 Flexible d'arrivée d'eau plus long (env. 2,20 m) pour le modèle standard

Mise en garde danger de mort!

Risque d'électrocution en cas de contact avec des composants sous tension.

Ne plongez pas le dispositif de sécurité Aquastop dans l'eau (il contient une électrovanne).

Respectez les consignes suivantes lors du raccordement

Remarques

Ne faites fonctionner le lave-linge qu'avec de l'eau potable froide. Ne raccordez jamais la machine au mitigeur d'un chauffe-eau accumulateur ouvert.

N'utilisez que le flexible d'arrivée d'eau livré d'origine ou acheté chez un revendeur spécialisé/agréé; n'utilisez jamais de flexible d'arrivée d'occasion. Ne pliez, ne coincez, ne modifiez ni ne coupez le flexible d'arrivée (la solidité n'est plus garantie). Ne serrez les raccords qu'à la main. Si vous serrez des raccords trop fermement avec un outil (pince), cela risque d'endommager les filetages.

Pression optimale de l'eau dans le réseau de conduites

au minimum 100 kPa (1 bar)

au maximum 1000 kPa (10 bar)

Robinet grand ouvert, il doit couler au minimum 8 litres/minutes.

Si la pression de l'eau est plus élevée, il faut installer un réducteur de pression en amont.

Branchement

Raccordez le flexible d'arrivée d'eau au robinet (3 / 4" = 26,4mm) et sur l'appareil (pas nécessaire sur les modèles avec Aquastop, installé en fixe):

Modèle : Standard

Modèle : Aqua-Secure

Modèle : Aquastop

Remarque: Ouvrez prudemment le robinet d'eau et vérifiez en même temps si les raccords sont étanches. La jonction par vis se trouve sous la pression régnant dans la conduite d'eau.

Dégât des eaux

Si, en raison de la pression élevée de l'eau pendant la vidange, le flexible d'écoulement glisse hors du lavabo ou du point de raccordement, l'eau qui s'écoule peut provoquer des dégâts. Sécurisez le flexible pour l'empêcher de sortir.

Remarque: Ne coudez pas le flexible d'évacuation et ne l'étirez pas.

Vous pouvez poser le flexible d'écoulement de la manière suivante :

Évacuation dans une vasque de lavabo

Mise en garde risque de brûlure !

Vous risquez de vous ébouillanter pendant le lavage à haute température, en cas de contact avec le bain lessiviel très chaud, par exemple pendant la vidange du bain très chaud dans un lavabo. Ne mettez pas la main dans le bain lessiviel chaud.

Endommagement de l'appareil/des textiles

Si l'extrémité du flexible d'écoulement plonge dans l'eau vidangée, de l'eau risque d'être réaspirée dans l'appareil et endommager l'appareil/les textiles. Veillez à ce que :

• que le bouchon n'obture pas l'orifice d'écoulement du lavabo.
• l'extrémité du flexible d'écoulement d'eau ne plonge pas dans l'eau vidangée.
• que l'eau s'écoule avec une rapidité suffisante.

Écoulement dans un siphon

Le point de raccordement doit être sécurisé par un collier de flexible de 24 - 40 mm (commerce spécialisé).

Nivellement

Alignez le lave-linge à l'aide d'un niveau à bulle.

Si le lave-linge ne se trouve pas parfaitement à l'horizontal, il risque de faire beaucoup de bruit, d'engendrer des vibrations et de se déplacer tout seul !

1. Desserrez les contre-écrous dans le sens des aiguilles d'une montre à l'aide d'une clé à vis.
2. Vérifiez l'horizontalité du lave-linge à l'aide d'un niveau à bulle, rectifiez-la le cas échéant. Tournez le pied de l'appareil pour modifier la hauteur. Les quatre pieds de l'appareil doivent reposer fermement sur le sol.
3. Serrez le contre-écrou contre le capot de l'appareil. Ce faisant, retenez fermement le pied et ne modifiez pas sa hauteur. Le contre-écrou de chaque pied doit être visser fermement contre le corps de l'appareil!

Mise en garde danger de mort!

Risque d'électrocution en cas de contact avec des composants sous tension.

Ne saisissez jamais la fiche avec les mains mouillées. Retirez le cordon électrique uniquement par la fiche et jamais par le cordon car il pourrait être endommagé.

Ne débranchez jamais la fiche pendant que la machine marche.

Respectez les consignes suivantes et assurez-vous que :

Remarques

La tension secteur et la tension indiquée sur le lave-linge (plaque signalétique) concordent. La tension de fonctionnement ainsi que l'ampérage nécessaire du fusible/disjoncteur figurent sur la plaque signalétique. Le lave-linge est raccordé à une prise de courant alternatively réglementairement installée et comptant un contact de terre. La fiche mâle et la prise de courant sont ensemble. Les fils du cordon présentent une section suffisante. Le système de mise à la terre est correctement installé. Le changement du câble d'alimentation par le secteur est une opération réservée à un electricien/agréé. Vous pouvez obtenir un câble d'alimentation secteur de rechange auprès du SAV. N'utilise pas de fiches / prises multiples ni de câbles prolongateurs. En cas d'utilisation d'un disjoncteur différentiel, n'utilise qu'un type de disjoncteur arborant le symbole. Seul ce symbole garantit que les prescriptions actuellement en vigueur seront remplies. La fiche mâle reste à tout moment accessible. Le cordon électrique ne doit pas être plié, écrasé, modifié, coupé ou entrer en contact avec des sources de chaleur.

Avant le premier lavage

Avant de quitter l'usine, le lava-linge a subi des tests approfondis. Effectuez un premier lavage sans linge pour évacuer

l'eau résiduelle issue des contrôles des fabrication.

Remarques

Le lave-linge doit être installé et branché correctement. → Page 32 Ne mettez jamais en service une machine endommagée. Prévenez le service après-vente.

1. Contrôlez la machine.
2. Enlevez la pellicule protectrice protégeant le bandeau de commande.
3. Branchez la fiche dans la prise de courant.
4. Ouvrez le robinet d'eau.
5. Fermez le hublot (n'introduisez pas de linge dans le tambour!)
6. Sélectionnez le programme Coton et réglez la température 90°C.
7. Ouvrez le bac à produit lessiviel.
8. Versez env. 1 litre d'eau dans le compartiment II.
9. Versez le produit lessiviel dans le compartiment II.

Remarque: Pour éviter la formation de mousse, utilisez uniquement la moitié de la quantité de produit lessiviel recommandée par le fabricant du produit lessiviel. N'utilisez pas de lessive pour lainages ou textiles délicats.

10. Fermez le bac à produits. 11. Appuyez sur Démarrage. 12. Éteignez l'appareil en fin de programme.

Transport

par ex. en cas de déménagement

Préparatifs :

1. Fermez le robinet d'eau.
2. Faites se résorber la pression régnant dans le flexible d'arrivée d'eau.

Maintenance - Filtré situé dans l'arrivée d'eau → Page 25

1. Vidangez l'eau de lavage restée dans l'appareil. Maintenance - Pompe de vidange bouchée → Page 24
2. Débranchez le lave-linge du secteur.
3. Démontez les flexibles.

Posez les cales de transport :

1. Enlevez et rangez les couvercles. Utilisez éventuellement un tournevis.

1. Mettez les 4 douilles en place. Bridez fermement le cordon d'alimentation électrique contre les fixations. Mettez les vis en place et serrez-les à fond.

Remarques

Enlevez impérativement les cales de transport! Pour empêcher que lors du lavage suivant de la lessive non utilisée gagne le flexible d'écoulement : versez env. 1 d'eau dans le compartiment. Il puis désissez le programme Vidange et lancez-le.

Garantie aqua-stop

Valable uniquement pour les appareils équipés du dispositif Aqua-Stop

En plus de la garantie constructeur (et de la garantie revendeur), nous assurons l'indemnisation aux conditions suivantes :

1. Si notre système Aqua-Stop est à l'origine d'un dégât des eaux chez un particulier, nous nous engageons à compenser le préjudice subi.
2. La garantie de responsabilité vaut pour toute la durée de vie de l'appareil.
3. Condition préalable pour faire valoi ; cette condition préalable concerne également la ballonge Aqua-Stop (accessoire d'origine).

Notre garantie ne couvre pas les conduites d'arrivée ou robinetteries défectueuses situées en amont du raccordement de l'Aqua-Stop au robinet d'eau.

1. En principe, vous n'avez pas à surveiller le fonctionnement des appareils équipés de l'Aqua-Stop ni à fermer le robinet d'arrivée d'eau à l'issue du lavage.

Ceci dit, si vous nevez vous absenter de votre domicile pendant plusieurs semaines (pour des vacances, par exemple), fermez le robinet d'arrivée d'eau.

Conseils et réparations

FR 0140101200

B 070 222 142

CH 0848 840 040

Vous trouvez les coordonnées du service après-vente des différents pays dans la liste ci-jointe.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739Munchen

GERMANY

siemens-home.com
