SN66N095EP - Lave-vaisselle SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Siemens
Modèle	SN66N095EP
Dimensions (H x L x P)	81,5 x 59,8 x 57,3 cm (ajustable jusqu'à 86,5 cm)
Poids	60 kg maximum
Alimentation électrique	220-240 V, 50/60 Hz, 2,0-2,4 kW
Fusible recommandé	10/16 A
Pression d'eau	0,05 - 1 MPa (0,5 - 10 bars)
Débit d'arrivée d'eau mini	10 L/min
Capacité	13 couverts
Programmes	Auto 65-75°C, Auto 45-65°C, Eco 50°C, Rapide 45°C, Prélavage
Fonctions supplémentaires	VarioSpeed+, Demi-charge, HygiènePlus, Zone intensive, Séchage étincelant, Energy Save, Départ différé
Séchage	Séchage à la zéolithe (Zeolith)
Adoucisseur d'eau
Système de sécurité	Aqua-Stop (protection contre les fuites), sécurité enfants (verrouillage de porte)
Éclairage intérieur	Oui (s'éteint automatiquement après 60 min)
Affichage	Indicateur chiffré, voyants de sel et de liquide de rinçage, témoin de départ différé
Raccordement à l'eau chaude	Possible (60°C max) – réglable via R:01
Niveau sonore	Environ 46 dB(A) re 1 pW
Consommation d'eau (programme Eco)	9,5 L (environ)
Consommation d'énergie (programme Eco)	0,92 kWh (environ)
Durée du programme Eco	210 min (environ)

FOIRE AUX QUESTIONS - SN66N095EP SIEMENS

Comment régler l'adoucisseur d'eau ?

Ouvrez la porte, allumez l'appareil, maintenez la touche A enfoncée et appuyez sur START jusqu'à affichage H:xx. Utilisez la touche C pour régler la dureté (H:00 à H:07) selon le tableau des duretés de l'eau.

Comment ajouter du sel régénérant ?

Dévissez le bouchon du réservoir de sel [28], remplissez d'eau (uniquement à la première mise en service), puis ajoutez du sel spécial (pas de sel de cuisine). Le voyant de sel s'éteint après remplissage.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est bien fermée, que le robinet d'eau est ouvert, que l'appareil est sous tension et que le fusible n'a pas sauté. Si le problème persiste, effectuez un reset en appuyant longuement sur START.

Comment nettoyer les filtres ?

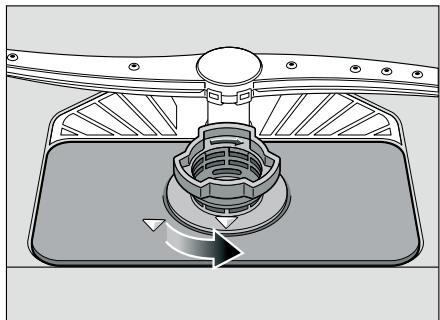

Après chaque lavage, vérifiez les filtres [29]. Dévissez le cylindre filtrant, retirez le système filtrant, nettoyez-le sous l'eau courante, puis remontez en alignant les flèches.

Pourquoi la vaisselle n'est-elle pas sèche ?

Causes possibles : pas assez de produit de rinçage, séchage intensif désactivé, programme sans séchage, ou vaisselle en plastique. Augmentez la dose de liquide de rinçage ou activez le séchage intensif dans les réglages.

Comment activer la sécurité enfants ?

La sécurité enfants (verrouillage de porte) se trouve décrite dans la jaquette de la notice. Activez-la selon les instructions pour empêcher les enfants d'ouvrir la porte pendant le programme.

Que signifie le code d'erreur E:24 ?

E:24 indique un problème de vidange. Vérifiez que le flexible de vidange n'est pas plié ou bouché, que le siphon n'est pas obstrué, et que le couvercle de la pompe de vidange est correctement enclenché.

Comment utiliser des pastilles 3 en 1 ?

Les pastilles combinées fonctionnent jusqu'à une dureté de 21°dH. Placez la pastille à plat dans le compartiment sec. Pour une dureté supérieure, ajoutez du sel et du liquide de rinçage séparément.

Comment régler la quantité de liquide de rinçage ?

Ouvrez la porte, allumez l'appareil, maintenez A enfoncée et appuyez sur START. Appuyez sur A jusqu'à afficher r:xx. Utilisez C pour régler de r:00 (arrêt) à r:05 (max). Confirmez avec START.

Comment vidanger l'appareil avant transport ?

Lancez un programme à haute température, ouvrez la porte après 4 minutes, appuyez sur START jusqu'à afficher 0:01, fermez la porte. Après 1 minute, l'affichage passe à 0:00. Éteignez, fermez le robinet, débranchez le flexible d'arrivée d'eau et laissez l'eau s'écouler.

MODE D'EMPLOI SN66N095EP SIEMENS

Notice d'utilisation

Utilisation conforme 4

Consignes de sécurité 4

Avant de mettre l'appareil en service. 5

Au moment de la livraison 5

Au moment de l'installation 5

Emploi au quotidien 6

Verrouillage de la porte 6

En cas de dégâts 7

Élimination de l'appareil usagé. 7

Protection de l'environnement 9

Emballage. 9

Appareils usagés 9

Faire connaissance avec l'appareil 9

Bandeau de commande. 9

Compartiment intérieur de l'appareil 10

Vue d'ensemble du menu. 10

Adoucisseur d'eau / Sel spécial 10

Réglage 10

Tableau des durées de l'eau.......11

Utilisation de sel spécial. 11

Utilisation de détergents et de sel additionnels 11

Éteindre le voyant de l'adoucisseur. 12

Liquide de refroidissement 12

Régler la quantité de liquide de rinçage 13

Éteindre le voyant d'ajout de liquide de rinçage 13

Vaissselle 13

Vaisselle non adaptée 13

Verres et vaisselle endommagés... 14

Rangement. 14

Sortir la vasque. 14

Tasses et verres 14

Casseroles 15

Tiroir à couverts 15

Tiges rabattables 16

Support pour petites pièces 16

Modifier la hauteur des paniers.... 16

Detergent 17

Remplissage du détergent 17

Détailgent mixte 18

Tableau des programmes 20

Sélection de programme 20

Remarques concernant les laboratoires d'essai. 21

Fonctions supplémentaires 21

Cycle accéléré (VarioSpeed+). 21

Demi-charge 21

HygiènePlus 21

Zone intensive 21

Séchage étincelant. 21

Energy Save 22

Utilisation de l'appareil 22

Données de programme. 22

Aquasensor 22

Séchage à la zéolithe 22

Enclenchement de l'appareil. 23

Affichage visuel pendant le déroulement du programme. 23

Affichage du temps de marche restant 24

Départ différé 24

Fin du programme 24

Extinction automatique / Éclairage intérieur. 25

Mise hors tension de l'appareil. 25

Interruption du programme. 26

Abandon du programme 26

Changement de programme 26

Séchage intensif 26

Nettoyage et maintenance 27

État général de la machine. 27

Sel spécial et liquide de rinçage. 27

Filtres 28

Bras d'aspersion. 28

Dérangement ? 29

Pompe de vidange. 29

Tableau de dépannage. 30

Installation et branchement.. 39

Etendue des fournitures 40 Consignes de sécurité 40 Livraison 40 Données techniques 40 Mise en place 41 Branchement des eaux usées 41 Branchement d'eau d'appoint 41 Raccordement à l'eau chaude 42 Branchement électrique 43 Démontage 43 Transport 44 Protection antigel (Vidange de l'appareil) 44

Utilisation conforme

Cet appareil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique. N'utilisez le lave-vaisselle que dans votre foyer et seulement dans le but indiqué : pour laver la vaisselle de votre foyer.

Consignes de sécurité

Les enfants à partir de 8 ans ou les personnes qui en raison de leur capacité physiques, sensorielles ou intellectuelles, ou qui par manque d'expérience ou de connaissances ne sont pas en mesure d'utiliser l'appareil de manière sûre, ne pourront s'en servir que sous surveillance ou après en avoir reçu instruction d'une personne responsable.

Avant de mettre l'appareil en service

Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elles contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Conservez toute la documentation pour pouvoir la consulter à nouveau ultérieurement ou si l'appareil doit changer un jour de propriété.

Au moment de la livraison

1. Vérifiez immédiatement l'absence de dommages dus au transport au niveau de l'emballage et du lave-vaisselle. Ne faites pas fonctionner un appareil endommagé, mais demandez conseil à votre fournisseur.
2. Veuillez vous débarrasser de l'emballage de façon réglementaire.
3. L'emballage et ses parties constitutives ne sont pas des jouets; les tenir hors de portée des enfants. Risque d'asphyxie avec les cartons pliants et les feuilles.

Au moment de l'installation

Rappelez-vous qu’après l’installation, le dos du lave-vaisselle n’est plus librement accessible (protection empêchant de toucher la surface chaude). - Procédez à la mise en place et au raccordement conformément aux instructions d’installation et de montage. Le lave-vaisselle ne doit pas être branché sur le secteur lors de l’installation. Assurez-vous que le système à conducteur de protection de l’installation électrique de votre maison soit conforme. - Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique 34 du lave-vaisselle. Si le cordon de raccordement au secteur équipant l’appareil s’endommage, il faudra le remplacer par un cordon de raccordement particulier. Pour éviter des risques inutiles, cette opération est réservée au service après-vente.

Si le lave-vaisselle doit être encastré dans un placard en hauteur, il faudra fixer ce dernier correctement. Si vous incorporez un appareil à micro-ondes au-dessus du lave-vaisselle, il risque de s'endommager. N'encastrer les appareils intégrables ou aptes à l'encastrment sous un plan de travail que si ce dernier a été visé avec les meubles voisins afin de garantir le maintien d'aplomb de l'appareil. N'installez pas l'appareil à proximité de sources de chaleur (radiateurs, accumulateurs de chaleur, jours ou d'autres appareils générateurs de chaleur) ; ne l'encastrer pas non plus sous une table de cuisson. Une fois l'appareil installé, il faut que sa fiche mâle demeure aisément accessible. (Voir Branchement électrique)

• Selon le modèle : Le boîtier en plastique du raccord d'eau contient une électrovanne. Dans la gaine du flexible d'arrivée d'eau se trouvent le câble et la conduite de branchement. Ne sectionnez jamais ce flexible. Ne plongez pas le boîtier en plastique dans l'eau.

Emploi au quotidien

Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des détergents et des liquides de rinçage.

Protection-enfants (verrouillage de la porte) *

La description de la protection-enfants se trouve derrière dans la jaquette.

• Selon le modèle

En cas de dégâts

• Les réparations et interventions sont exclusivement réservées à des spécialistes. Les réparations et interventions exigent de déconnecter l'appareil du secteur. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Ramenez le robinet d'eau en position fermée. Si le bandeau de commande est endommagé (fissures, trous, touches cassées), il faut cesser d'utiliser l'appareil. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Ramenez le robinet d'eau en position fermée, appelez le service après-vente.

Élimination de l'appareil usage

1. Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les appareils qui ont fini de servir.
2. Confiez cet appareil à un circuit de mise au rebut réglementaire.

Mise en garde risque de blessure!

Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lave-vaisselle que brièvement, uniquement au moment de le charger et de le décharger. - Les couteaux et autres ustensiles à pointes tranchantes devront être rangés couchés dans le tiroir à couverts. Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus. Sur les appareils indépendants, veillez bien à ce que les paniers ne soient pas surchargés. Si l'appareil ne se trouve pas dans une cavité et si donc une paroi latérale est accessible, il faudra, pour des raisons de sécurité, recouvrir latéralement la zone de la charnière de porte (risque de blessure). Ces couvercles sont des accessoires en option disponibles auprès du service après-vente ou dans le commerce spécialisé.

Mise en garde risque d'explosion !

Ne versez jamais de solvant dans le compartiment de lavage. Risque d'explosion.

Mise en garde risque de s'ébouillanter !

Pendant le déroulement d'un programme, n'ouvre la porte que prudemment. Il y a risque que de l'eau chaude gicle hors de l'appareil.

Mise en garde risques pour les enfants !

Utilisez la protection enfants si présente. Vous en trouverez la description derrière dans la couverture. - Ne permettez jamais aux enfants de jouer avec l'appareil ou de le piloter. - Éloignez les enfants du détergent et du liquide de rinçage. Les détergents peuvent provoquer des brûlures chimiques dans la bouche, la gorge et les yeux, et conduire à une asphyxie. Éloignez les enfants du lave-vaisselle ouvert. L'eau présente dans le compartiment vaisselle n'est pas potable, elle peut contenir des résidus de détergent.

Veillez à ce que les enfants ne cherchent pas à introduire les doigts dans la coupelle interceptrice de pastille [24]. Ils risqueraient de coincer leurs petits doigts dans les fentes. En présence d'un appareil encastré en hauteur, veillez, lorsque vous ouvrez et fermez la porte, à ce que les enfants ne se fassent pas coincer ou pincer/écraser entre la porte de l'appareil et celle du meuble en dessous. - Les enfants risquent de s'enfermer dans l'appareil (risque d'asphyxie) ou de se retrouver dans une autre situation dangereuse. Donc, lorsque l'appareil ne sert plus : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d'alimentation électrique et jetez-le. Détruisez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.

Protection de l'environnement

Tant l'emballage d'appareils neufs que les appareils usagés contiennent des matières premières de valeur et des matières recyclables. Veuillez éliminer les pièces détachées après les avoir triées par matières. Pour connaître les circuits actuels d'élimination, adressez-vous s. v. p. à votre revendeur ou à l'administration de votre commune / ville.

Emballage

Toutes les pièces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p. ex. >PS< polystyrène). Ceci permet, lors de l'élimination de l'appareil, d'effectuer un tri des déchets par variétés de plastique. Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de la livraison ».

Appareils usages

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de l'élimination »

Cet appareil est labellisé conformément à la directive française 2002/96/CE sur les appareils électriques et électroniques (waste electrical and electronic equipment - WEEE). Cette directive définit le cadre d'une reprise et d'une revalorisation des appareils usagés en vigueur sur tout le territoire de l'Union.

Faire connaissance de l'appareil

Les figures représentant le bandeau de commande et le compartiment intérieur de l'appareil se trouvent en début de notice, dans la couverture. Le texte fait référence aux différents numéros de position qui y figurent.

Bandeau de commande

1 Interrupteur MARCHE / ARRÊT 2 Touches de programmation ** 3 Indicateur chiffré 4 Mention « Vérifier l'arrivée d'eau » 5 Indicateur de remplissage du sel 6 Indicateur de manque de liquide de rinçage 7 Affichage du départ différé 8 Départ différé 9 Fonctions supplémentaires ** 10 Touche START 11 Touche d'ouverture de porte ** Le nombre dépend du modèle

Compartment intérieur de l'appareil

20 Éclairage 21 Tiroir à couverts 22 Panier à vaisselle supérieur 23 Bras de lavage rotatif supérieur 24 Coupelle interceptrice des pastilles 25 Orifice d'aspiration 26 Orifice de soufflage (réservoir de zéolithe) 27 Bras de lavage rotatif inférieur 28 Réservoir de sel spécial 29 Filtres 30 Panier à vaisselle inférieur 31 Réservoir de liquide de rinçage 32 Compartiment à détergent 33 Verrou de fermeture du compartiment et détergent 34 Plaque signalétique

• Selon le modèle

Vue d'ensemble du menu

Vous trouverez les réglages dans les différents chapitres.

Dureté de l'eau H:00-H:07 Séchage intensif d:00-d:01 Liquide de rinçage r:00-r:06 Eau chaude R:00-R:01 Signal vibrante en fin de programme b:00 - b:03 Coupure automatique P:00 - P:02 Affichage visuel pendant le déroulement du programme :00 - 101

Adoucisseur d'eau / sel spécial

Pour obtenir un bon résultat de lavage, le lave-vaisselle a besoin d'une eau pauvre en calcaire, sinon des dépôts de tartre blancs apparaîtront sur la vaisselle et l'intérieur de l'appareil.

Il faut adoucir l'eau du robinet dont la dureur dépasse 1,2 mmol/l). Ceci a lieu à l'aide d'un sel spécial (sel de régénération) situé dans l'adoucisseur du lave-vaisselle.

Le réglage, donc la quantité de sel requise, dépend de la dureté de l'eau du robinet dans votre région (voir le tableau).

Réglage

La quantité de sel à ajouter est régulable entre H:00 et H:07.

Sur la valeur de réglage H:00 l'appareil n'a pas besoin de sel.

1. Déterminez la duréé de l'eau du robinet. Notre Compagnie distributeure des eaux vous renseignera à ce sujet.
2. Pour connaître la valeur de réglage, consultez le tableau des durées de l'eau.
3. Ouvrez la porte.
4. Amenez l'interrupteur MARCHE / ARRET en position allumée.
5. Maintenez la touche de programmation A appuyée et appuyez sur la touche START 10 jusqu'à ce que les chiffres s'affichent H: 0...
6. Relâchez ces deux touches. Le voyant lumineux de la touche A clignote et à l'indicateur chiffré 3 s'affiche la valeur réglée à la fabrication H:04.

Pour modifier ce réglage :

1. Appuyez sur la touche C. Chaque fois que vous appuyez sur la touche H:07, la valeur de réglage augmente d'une position H:00 (arrêt).
2. Appuyez sur la touche START [10]. La valeur réglée est mémorisée dans l'appareil.
3. Fermez la porte.

Tableau des durées de l'eau

Dureté de l'eau °fH	Plage de dureté	mmol/l	Valeur régée sur la machine
0-11	eau non dure	0-1,1	H:00
12-15	eau non dure	1,2-1,4	H:01
16-17	intermédiaire	1,5-1,8	H:02
18-21	intermédiaire	1,9-2,1	H:03
22-29	intermédiaire	2,2-2,9	H:04
30-37	eau dure	3,0-3,7	H:05
38-54	eau dure	3,8-5,4	H:06
55-89	eau dure	5,5-8,9	H:07

Utilisation de sel spécial

Le rajout de sel doit toujours avoir lieu avant d'utiliser l'appareil. Ceci permet une évacuation immédiate de la solution saline qui a débordé et empêche la cuve de lavage de se corroder.

1. Ouvrez le bouchon à vis du réservoir de Sel [28].
2. Remplissez le réservoir d'eau (opération nécessaire uniquement lors de la première mise en service).
3. Versez ensuite le sel spécial (n'utilisez jamais de Sel de cuisine ni de pastilles).

Ceci refoule l'eau qui s'écoule.

Rajoutez à nouveau du sel spécial dès que le voyant de manque de Sel 5 s'allume sur le bandeau.

Selon le modèle

Utilisation de détendeurs additionnels de sel

Si vous utilisez des détergents mixtes contenant du sel, vous pourrez d'une manière générale renoncer au sel spécial jusqu'à un degré de dureté de l'eau de dH (37^ fH, Clarke, 3,7 mmol/l). Si l'eau présente une dureté supérieure à dH, il faudra ici aussi utiliser du sel spécial.

Éteindre le voyant de manque de sel / de l'adoucisseur

Si le voyant de manque de sel 5

gène (p. ex. si vous utilisez

des détergents combinés contenant

du sel), vous pouvez le désactiver.

Procédez comme décrit à la rubrique

Régler l'adoucisseur d'eau

et régalez la valeur sur H:00.

Cette action est l'interrupteur de l'adoucisseur

d'eau et le voyant de manque de sel.

Attention

Ne versez jamais de détergent dans

le réservoir de sel spécial. Ceci

entraînerait la destruction

de l'adoucisseur.

Liquide de rinçage

Dès que l'indicateur de manque

de liquide de rinçage 6 s'allume

sur le bandeau, ici signifie qu'il n'en

reste plus que pour 1 à 2 lavages.

Il faudrait rajouter du liquide de rinçage.

Le liquide de rinçage sert à briller

une vaisselle et des verres brillants

et sans traces. Utilisez uniquement

du liquide de rincage pour lave-vaisselle

ménager.

Les détergents combinés, à additif

de rinçage ne sont utilisables qu'avec

de l'eau d'une durée non supérieure

mmol/l). Si l'eau présente une durée

supérieure à dH, il faudra aussi

utiliser du produit de rangement.

1. Ouvrez le réservoir 31 : appuyez

sur la patte située contre

le couvercle et versez.

1. Versez doucement le liquide

de rincage ; il doit arriver

jusqu'au repère de maximum

sur l'orifice de remplissage.

1. Fermez le couvercle jusqu'à ce qu'il

enfermante audiblement.

le liquide de rincage

qui a éventuellement débordé, ceci

afin d'éviter un dégagement excessif de mousse lors du prochain lavage.

Régler la quantité de liquide de rinceage

La quantité de liquide de rincage ajoutée est réglable entre r:00 et r:05. Réglez le dosage du liquide de rincage sur r:05 pour obtenir un très bon résultat de séchage. En usine, l'appareil a été réglé sur le niveau r:05.

Ne modifiez la quantité de liquide de rinçage que si des stries (réduisez la quantité) ou des taches d'eau (augmentez la quantité) sont restées sur la vaisselle.

1. Ouvrez la porte.
2. Amenez l'interrupteur MARCHE / ARRET 1 en position allumée.
3. Maintenez la touche de programmation A appuyée et appuyez sur la touche START 10 jusqu'à ce que H: O... s'affiche.
4. Relâchez ces deux touches. Le voyant lumineux de la touche A clignote et à l'indicateur numérique 3 s'affiche la valeur réglée à la fabrication H:04.
5. Appuyez sur la touche de programmation A jusqu'à ce que la valeur r:05 réglée en usine s'affiche à l'indicateur numérique 3.

Pour modifier ce réglage :

1. Appuyez sur la touche C. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d'un cran; une fois la valeur r:05 atteinte, l'indicateur revient sur r:00 (arrêt).
2. Appuyez sur la touche START. La valeur réglée est mémoiree.
3. Fermez la porte.

Éteindre le voyant d'ajout de liquide de rinçage

Si le voyant de manque de liquide de rincage génère (p. ex. si vous utilisez des détergents combinés à fonction de rincage), vous pouvez le désactiver.

Procédez comme décrit à la rubrique « Régler la quantité de liquide de rincage » et réglez la valeur sur r:00.

Cette action désactive le voyant 6 de manque de liquide de rinceage.

Vaisselle non adaptée

Les couverts et la vaisselle en bois. Verres décoratifs délicats, vaisselle d'art et antique. Leurs décors ne résistant pas au lave-vaisselle. - Pièces en plastique non résistantes à la chaleur. Vaisselle en cuivre et en étain. Vaisselle salie par de la cendre, de la cire, de la graisse lubrifiante ou de la peinture.

Les décorations de surglacure, les pièces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre (comme les objets en cristal, p. ex.) peuvent devenir opaques à la suite de lavages répétés.

Causes :

Type de verre et procédé de fabrication de ce dernier. Composition chimique du détergent. - Température de l'eau du programme de lavage.

N'utilisez que des verres et de la porcelaine désignés par le fabricant comme allant au lave-vaisselle. Utilisez un détergent ménageant la vaisselle et marqué comme tel. En fin de programme, sortez les verres et les couverts le plus rapidement possible du lave-vaisselle.

Rangement

1. Enlevez les résidus alimentaires grossiers. Un pré-rinçage sous l'eau du robinet n'est pas nécessaire.
2. Rangez la vaisselle de telle sorte
3. de sorte qu'elle repose de façon sûre et ne puisse pas se renverser.
4. de sorte que l'ouverture de tous les récipients regarde vers le bas.
5. debout inclinée lorsque les pièces représentent un galbe prononcé, afin que l'eau puisse s'écouler. -ILA n'empêche pas la rotation des deux bras asperseurs 23 et 27.

Les très petits ustensiles ne sont pas au lave-vaisse car ils risqueraient de tomber des paniers.

Sortir la vase

Pour empêcher que des gouttes d'eau ne tombent du panier supérieur sur la vaisselle du panier inférieur, il est recommandable de vider l'appareil en commençant par le bas.

La vaisselle chaude craint les chocs! Pour cette raison, laissez-la en fin de programme refroidir dans le lave-vaisselle jusqu'à ce que vous puissiez la saisir fermement.

Remarque

Après la fin du programme, des gouttes d'eau peuvent encore être visibles dans le compartiment intérieur de l'appareil. Cela n'a aucune répercussion sur le séchage de la vaisselle.

Tasses et verres

Panier à vaisselle supérieur 22

Casseroles

Panier à vaisselle inférieur 30

Un conseil

Il faudrait ranger la vaisselle très sale (casseroles) dans le panier inférieur. Vu que le jet est plus intense, le résultat de nettoyage est meilleur.

Un conseil

Sur notre site Web, vous trouvez, sous forme de document gratuit à télécharger, d'autres exemples sur les façons optimales de ranger la vaisselle dans votre lave-vaisselle. Pour connaître les adresses Internet correspondantes, reportez-vous au dos de cette notice d'utilisation.

Tiroir à couverts

Rangez les couverts dans le tiroir 21 comme sur l'illustration. Un rangement séparé facilite l'enlèvement après le lavage.

Vous pouvez extraire le tiroir.

Selon le modèle, il est possible de replier vers le bas les supports latéraux afin d'offrir de la place aux couverts plus grands. Les rangées avant de tiges peuvent être repliées pour pouvoir ranger triées les poignées plus larges.

Tiges rabattables *

• Selon le modèle

Les tiges peuvent se rabattre pour maistrux ranger les casseroles, légumiers et verres.

Support pour petites pièces

• Selon le modèle

Ce support permet de retenir de manière sûre les pièces en plastique légères comme par ex. les gobelets, couvercles, etc.

Modifier la hauteur des paniers

Le panier supérieur 22 est réglable sur 3 hauteurs différentes pour faire plus de place soit dans le panier supérieur, soit dans le panier inférieur.

Hauteur de l'appareil 81,5 cm

	Panier supérieur	Panier inférieur
Niveau 1 max.ø	16 cm	30 cm
Niveau 2 max.ø	18,5 cm	27,5 cm
Niveau 3 max.ø	21 cm	25 cm

Hauteur de l'appareil 86,5 cm

	Panier supérieur	Panier inférieur
Niveau 1 max. Ø	18 cm	33 cm
Niveau 2 max. Ø	20,5 cm	30,5 cm
Niveau 3 max. Ø	23 cm	28 cm

1. Extrayez entièrement le panier supérieur du lave-vaisselle L22
2. Pour le faire descendre, appuyez, en direction de l'intérieur et successivement, sur les deux leviers situés à gauche et à droite sur le côté extérieur du panier. Ce faisant, retenez le bord latéral supérieur du panier afin qu'il ne descende pas brutalement.

1. Pour le remonter, saisissez le panier par le bord latéral supérieur et faites-le monter.
2. Avant de réintroduire le panier dans l'appareil, assurez-vous qu'il se trouve à la même hauteur des deux côtés. Si vous ne le faites pas, la porte de l'appareil refusera de se fermer et la liaison ne s'établira pas entre le bras d'aspersion et le circuit d'eau.

Vous pouvez utiliser des pastilles ainsi que des détergents en poudre ou liquides pour lave-vaisselle. N'utilisez jamais de produit pour laver la vaisselle à la main. Selon le degré de salissure de la vaisselle, il est possible de modifier le dosage de la poudre ou du détergent liquide. Les pastilles contiennent une quantité suffisante d'agents leur permettant d'accomplir toutes les tâches de nettoyage. Les détergents modernes sont performants ; généralement formulés à faible niveau alcalin, ils contiennent des phosphates et des enzymes. Les phosphates lient le calcaire présent dans l'eau. Les enzymes dégradent l'amidon et décollent l'albumine et les protéines. Les détergents sans phosphates sont plus rares. Leur aptitude à lier le calcaire étant un peu inférieure, ces détergents nécessitent un dosage plus important. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), ces détergents intègrent des produits blanchissants à base d'oxygène.

Remarque

Pour obtenir un bon résultat de lavage, lisez impérativement les consignes figurant sur l'emballage du détergent! Si vous souhaitez poser d'autres questions, nous vous recommandons de contacter les services-conseils mis en place par les fabricants de détergents.

Mise en garde - Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des détergents et des liquides de rinçage.

Remplissage du détergent

1. Si le compartiment à détergent 32 est encore fermé, actionnez le verrou d'obturation 33 pour l'ouvrir.

Ne versez le détergent que dans le compartiment sec 32 (introduisez la pastille en travers, pas sur sa tranche). Dosage : voir les consignes du fabricant sur l'emballage. La graduation du dosage dans le compartiment à détergent 32 vous aidera à verser la quantité correcte de détergent en poudre ou liquide.

20 à 25 ml suffisent habituellement si la vaisselle est normalement sale. Si vous utilisez des pastilles, une seule suffit.

1. Poussez le couvercle du compartiment à détergent vers le haut jusqu'à ce que la fermeture clipse bien.

Le compartiment à détergent s'ouvre automatiquement au moment optimal, en fonction du programme. Le détergent en poudre ou liquide se répartit dans l'appareil et se dissolve, la pastille tombe dans la coupelle interceptrice de pastille et s'y dissolve de façon dosée.

Un conseil

Si la vaisselle est peu sale, une quantité de détergent légèrement inférieure à celle indiquée suffira habituellement.

Vous pouvez vous procurer des produits nettoyants et d'entretien en ligne, c'est-à-dire via notre site Web, ou via le service après-vente (voir au verso).

Détail mixte

Outre les détergents conventionnels à formule unique, toute une série de produits à fonctions supplémentaires sont proposés sur le marché. Ces produits contiennent souvent, outre le détergent, un produit de rincage et des succédanés de sel (3in1) ainsi que, selon la combinaison, des constituants supplémentaires (4in1, 5in1, etc.) destinés p. ex. à protéger le verre ou à conférer du brillant aux ustensiles en acier. Les détergents mixtes ne fonctionnent que jusqu'à un degré de dureté précis (21°dH généralement). Au-delà de cette dureté, il faut rajouter du sel et du liquide de rincage.

Dès que vous utilisez des détergents mixtes, le programme de lavage s'y adapte automatiquement, de sorte que vous obtenez toujours le meilleur résultat possible de lavage et de séchage.

Mise en garde - Ne posez aucune petite pièce à laver dans la coupelle interceptrice [24]; ici, empêchez la dissolution uniforme des pastilles.

Mise en garde - Si après le démarrage du programme vous voulez rajouter de la vaisselle, n'utilisez pas la coupelle interceptrice de pastille [24] comme poignée pour le panier supérieur. La pastille pourrait déjà se trouver dedans et vous entreriez en contact avec la pastille partiellement dissoute.

Remarques

Vous obtiendrez des résultats de lavage et de séchage optimaux avec des détergents à fonction unique associés à du sel et du produit de finissage utilisés séparément. En présence de programmes courts, les pastilles, du fait de leurs comportements de dissolution différents, risquent de ne pas déployer tout leur pouvoir nettoyant et des résidus de détergent non dissous risquent de rester. Les détergents en poudre convennent moins avec ces programmes. Dans le programme « Intensif » (selon le modèle), l'emploi d'une seule pastille suffit. En cas d'utilisation de détergent en poudre, vous avez en outre la possibilité de verser un peu de détergent sur la face intérieure de la porte de l'appareil. Même si est allumé l'indicateur de manque de liquide de rinçage ou celui du manque de sel, le programme de lavage se déroule impeccablement si vous utilisez des détergents combinés. Si vous utilisez des détergents à enveloppe protectrice soluble dans l'eau : ne saisissez l'enveloppe protectrice qu’avec les doigts secs et ne mettez ce détergent que dans le compartiment entièrement sec à cet effet, sinon l'enveloppe risque de coller. Si vous passez des détergents mixtes à un détergent à fonction unique, veillez bien à ce que l'adoucisseur d'eau et la quantité de produit de rinçage soient réglés sur la valeur correcte.

Tableau des programmes

Dans ce récapitulatif figure le nombre maximal de programmes possibles. Le bandeau de commande de votre appareil indique les programmes spécifiques et leur configuration.

Type de vaisselle	Type de salissure	Programme	Fonctions d'appoint possibles	Déroulement du programme
casseroles, poées, vaisselle et couverts inalterables	résidus alimentaires très adhérents cuits ou séchés sur la surface, résidus alimentaires contenant de l'amidon ou de l'albumine / des protéines	auto Auto 65°-75°	tous	L'optimisation a lieu via le circuit de détction, en fonction de l'encrasement.
		auto Auto 45°-65°	tous
vaisselle mixte et couverts	résidus alimentaires domestiques habituels, légèrement séchéés	auto Auto 45°-65°	tous	L'optimisation a lieu via le circuit de détction, en fonction de l'encrasement.
		Eco 50°	tous	Prélavage Lavage 50° Rincege intermédiaire Rincege 65° Sèchage
vaisselle et couverts délicats, matières plastiques et verre croignant les variations de température	résidus alimentaires frais, peu adhérents	auto Auto 35°-45°	Zone intensive Cycle accéléré Energy Save Demi-charge Sèchage étincelant	L'optimisation a lieu via le circuit de détction, en fonction de l'encrasement.
		Rapide 45°	Sèchage étincelant	Lavage 45° Rincege intermédiaire Rincege 55°
tous types de vaisselle	lavage à froid, nettoyage intermédiaire	/ / Prélavage	aucune	Prélavage

Sélection de programme

Vous pouvez désigner un programme adaptable au type de vaisselle et au degré de salissure.

Remarques concernant les laboratoires d'essai

Des laboratoires d'essai reçoivent des consignes relatives aux essais comparatifs (par exemple selon EN 60436).

Il s'agit là de conditions visant la réalisation des essais et non pas de résultats ou de chiffres de consommation.

Demande de renseignements par courriel à :

[e-mail]

Les indications nécessaires sont le numéro de série (n^) et le numéro de fabrication (n^) que vous trouverez sur la plaque signalétique 34 contre la porte de l'appareil.

Fonctions supplémentaires

• selon le modèle

Réglage par les touches Fonctions supplémentaires 9.

Cycle accéléré (RioSpeed+) *

La fonction Cycle accéléré permet de réduire de 20 à 66% la durée du programme de lavage choisi. Pour obtenir un nettoyage et un séchage optimaux malgré le raccourcissement de la durée de marche, l'appareil consomme plus d'eau et d'énergie.

Demi-charge *

Si vous n'avez que peu de vaisselle à laver (par ex. des verres, tasses et assiettes), vous pouvez ajouter l'option « Demi-charge ». Ceci économise de l'eau, de l'énergie et du temps. Pour laver la vaisselle, mettez dans le compartiment une quantité de détergent un peu inférieure à celle recommandée pour une pleine charge de vaisselle.

Hygièneplus*

Cette fonction hausse les températures et les maintient particulièrement longtemps pour obtenir un effet désinfectant défini. Ceci permet d'atteindre un plus haut niveau d'hygiène. Cette option est idéale p. ex. pour nettoyer les planches à découper ou les biberons.

Zone intensive *

Parfaite pour les charges mixtes. Dans le panier inférieur, vous pouvez laver les casseroles et poêles très sales, et dans le panier supérieur de la vaisselle normalement sale. La pression de pulvérisation augmente dans le panier inférieur, la température de lavage augmente un peu.

Séchage étincelant

La hausse de la quantité d'eau pendant le rincage et la prolongation de la phase de séchage permettent d'éviter les tâches, avec pour effet que le résultat de séchage s'améliore.

La consommation d'énergie augmente légèrement. Pour la fonction Séchage étincelant, du liquide rinçage est recommandé (aussi en cas d'utilisation de détergents mixtes).

La fonction « Energy Save » permet de réduire la consommation d'eau et d'énergie. La durée de marche augmente pour donner des résultats de nettoyage et de séchage optimaux.

Données de programme

Vous trouverez les données du programme (chiffres de consommation) dans la notice succincte. Elles se réfèrent à des conditions normales et à la valeur H: O4 sur laquelle la dureté de l'eau a été réglée. Différents facteurs tels que la température de l'eau ou la pression dans les conduites peuvent provoquer des dérives.

Aquasensor

• Selon le modèle

L'Aquasensor est un équipement optique (barrage photoélectrique) servant à mesurer la turbidité de l'eau de lavage.

L'appareil emploie l'Aquasensor de façon spécifique, selon le programme. Si l'Aquasensor est actif, de l'eau de rincage « propre » peut être reprise dans le bain suivant, ce qui abaisse la consommation d'eau de 3 à 6 litres. Si l'eau est assez sale, l'appareil la vidange et la remplace par de l'eau propre. En mode Automatique, l'appareil adapte en outre la température et la durée de marche au degré de salissure.

Séchage à la zéolithe

L'appareil est équipé d'un récipient rempli de zéolithe. La zéolithe est une roche capable d'accumuler l'humidité et la chaleur, et de les restituer ensuite.

Pendant la phase de lavage de la vaisselle, cette chaleur sert à sécher la zéolithe et à faire chauffer l'eau de lavage.

Pendant la phase de séchage, la zéolithe absorbe l'humidité présente dans le compartiment à vaisselle et libère la chaleur accumulée. Un ventilateur souffle l'air chaud sec, porteur de l'énergie thermique ainsi libérée, dans le compartiment à vaisselle. Ceci permet un séchage rapide et amélioré.

Ces opérations sont donc très économiques.

Attention

Veillez à ce que l'orifice d'aspiration [25] reste libre et à ne pas ranger de pièces de vaisselle craignant la chaleur dans la partie arrière droite du panier à vaisselle inférieur, au-dessus de l'orifice de soufflage [26].

Mise en garde - risque de blessure!

Ne touchez pas l'orifice de soufflage 26. Il devient très chaud ; en outre, toute modification de celui-ci entraîne une intervention du SAV, intervention qui sera facturée.

Enclenchement de l'appareil

1. Ouvrez complètement le robinet d'eau.
2. Ouvrez la porte.
3. Amenez l'interrupteur MARCHE / ARRET 1 en position allumée. L'affichage du programme Eco clignote. Ce programme reste sélectionné tant que vous n'appuyez pas sur une autre touche de programme 2. La durée prévisionnelle du programme clignote à l'indicateur numérique 3.
4. Appuyez sur la touche START [10].
5. Fermez la porte. Le déroulement du programme commence.

- Pour utiliser le lave-vaisselle en ménageant l'environnement :

Pour des motifs d'écologie, l'appareil est réglé d'avance sur le programme Eco lorsque vous l'allumez. Ceci ménage à la fois les ressources environnementales et votre portemonnaie.

Le programme Eco est un programme particulièrement destiné à ménager l'environnement. Il s'agit, selon l'ordonnance UE 1016/2010, du « programme standard » représentant le plus efficacement le cycle standard de nettoyage de la vaisselle normalement sale et la consommation combinée d'énergie et d'eau pour nettoyer ce type de vaisselle.

Affichage visuel pendant le déroulement du programme*

• selon le modèle

Pendant le déroulement du programme, un point lumineux apparaît sur le sol en dessous de la porte de l'appareil. N'ouvre la porte du lave-vaisselle qu'une fois que ce point lumineux n'est plus visible sur le sol.

Si la porte n'est pas entièrement fermée, le point lumineux clignote.

Si le lave-vaisseau a été encastré en hauteur dans une façade de meuble le rejoignant à ras, le point lumineux n'est plus visible.

Pour modifier cette fonction :

1. Ouvrez la porte.
2. Amenez l'interrupteur MARCHE / ARRET en position allumée.
3. Maintenez la touche de programmation A appuyée et appuyez sur la touche START 10 jusqu'à ce que H: 0... s'affichent.
4. Relâchez ces deux touches. Le voyant lumineux de la touche A clignote et à l'indicateur numérique 3 s'affiche la valeur H:04 réglée à la fabrication.
5. Appuyez sur la touche de programmation A jusqu'à ce que la valeur 1:0 réglée en usine s'affiche à l'indicateur numérique 3.

Pour modifier ce réglage :

1. Le fait d'appuyer sur la touche C vous permet de désactiver 0 ou d'activer 0 la fonction.
2. Appuyez sur la touche START. La valeur réglée est mémoiree.
3. Fermez la porte.

Affichage du temps de marche restant

Après avoir choisi un programme, le temps de marche restant du programme s'affiche.

Le temps d'exécution du programme est conditionné par la température de l'eau, la quantité de vaisselle ainsi que par le degré de salissure et peut varier (selon le programme choisi).

Départ différé

Vous pouvez différer le départ du programme de 24 heures maximum, par pas d'une heure.

1. Ouvrez la porte.
2. Amenez l'interrupteur MARCHE / ARRET en position allumée.
3. Appuyez sur la touche 8 + jusqu'à que l'indicateur de départ 7 clignote 1.
4. Appuyez sur la touche 8 + ou - jusqu'à que le temps affiché corresponde à ce que vous souhaitez.
5. Appuyez sur la touche START 10 ; ceci active le départ différé.
6. Pour effacer le départ différé, appuyez sur la touche 8 + ou - jusqu'à ce que 00 apparaisse à l'indicateur de départ différé 7. Jusqu'au moment du départ, vous pouvez modifier à volonté le choix du programme.
7. Fermez la porte.

Fin du programme

Le programme prend fin lorsque la valeur 0.00 s'affiche à l'indicateur numérique 3

En outre, la fin du programme est signalée acoustiquement par un signal vibrante d'avertissement. Pour modifier cette fonction :

1. Ouvrez la porte.
2. Amenez l'interrupteur MARCHE / ARRET en position allumée.
3. Maintenez la touche de programmation A appuyée et appuyez sur la touche START 10 jusqu'au ce que les chiffres s'affichent H: O...
4. Relâchez ces deux touches. Le voyant lumineux de la touche A clignote et à l'indicateur chiffré 3 s'affiche la valeur réglée à la fabrication H:04.
5. Appuyez sur la touche de programmation A jusqu'à ce que la valeur b:02 réglée en usine s'affiche 3.

Pour modifier ce réglage :

1. Appuyez sur la touche C. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d'un cran; une fois la valeur b:03 atteinte, l'indicateur revient sur b:00 (arrêt).
2. Appuyez sur la touche START [10]; ceci mémorise la valeur de réglage.
3. Fermez la porte.

Extinction automatique après la fin du programme ou éclairage intérieur

• selon le modèle

Pour économiser de l'énergie, il est possible d'éteindre automatiquement le lave-vaisselle 1 min ou 120 min après la fin du programme.

Il est possible de régler entre P:00 et P:02.

P:00 L'appareil ne s'éteint pas automatiquement.

L'éclairage interieur 20 est allumé lorsque la porte se trouve en position ouverte, independantment de la position de l'interrupteur MARCHE / ARRET 1 (en position allumée ou éteinte). L'éclairage est étant lorsque la porte se trouve en position fermée. Si la porte reste ouverte plus de 60 minutes, l'éclairage s'éteint automatiquement. L'éclairage interieur 20 n'est actif qu'avac la valeur de réglage P:00.

P:0 L'appareil s'éteint au bout de 1 minute. P:02 L'appareil s'éteint au bout de 120 minutes.

1. Ouvrez la porte.
2. Amenez l'interrupteur MARCHE / ARRET en position allumée.
3. Maintenez la touche de programmation A appuyée et appuyez sur la touche START 10 jusqu'à ce que H: O... s'affichent.
4. Relâchez ces deux touches. Le voyant lumineux de la touche A clignote et à l'indicateur numérique 3 s'affiche la valeur réglée à la fabrication H:04.
5. Appuyez sur la touche de programmation A jusqu'à ce que la valeur P:0... s'affiche sur l'indicateur numérique 3.

Pour modifier ce réglage :

1. Appuyez sur la touche C. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d'un cran ; une fois la valeur P:02, la valeur de réglage augmente d'une position P:00.
2. Appuyez sur la touche START. La valeur réglée est mémoiree.
3. Fermez la porte.

Mise hors tension de l'appareil

Peu de temps après la fin du programme :

1. Ouvrez la porte.
2. Ramenez l'interrupteur MARCHE / ARRÉT 1 en position éteinte.
3. Refermez le robinet d'eau (inutile en présence de l'Aqua-Stop).
4. Enlevez la vaisselle une fois refroidie.

Remarque

Une fois le programme achevé, attendez que l'appareil ait refroidi un peu avant de l'ouvrir. Vous évitez ainsi que de la vapeur ne sorte et n'endommage à long terme votre mobilier intégré.

Interruption du programme

1. Ouvrez la porte.
2. Ramenez l'interrupteur MARCHE / ARRÉT 1 en position éteinte. Les voyants lumineux s'éteignent. Le programme reste mémorisé. Si vous avez ouvert la porte sur un appareil raccordé à l'eau chaude ou en train de chauffer, laissez-la entrebaillée pendant quelques minutes et refermez-la ensuite. Sinon la porte de l'appareil risque de s'ouvrir brutalement sous l'effet de l'expansion de la vapeur (surpression) ou de l'eau risque de sortir de l'appareil.
3. Pour poursuivre le programme, amenez l'interrupteur MARCHE / ARRET en position allumée.
4. Fermez la porte.

Abandon du programme (remise à zéro)

1. Ouvrez la porte.
2. Appuyez sur la touche START 10 pendant env. 3 secondes. La mention 0:01 apparait à l'indicateur numérique 3.
3. Fermez la porte. Le déroulement du programme prend env. 1 minute. La mention 0:00 apparait à l'indicateur numérique 3.
4. Ouvrez la porte.
5. Ramenez l'interrupteur MARCHE / ARRÉT 1 en position éteinte.
6. Fermez la porte.

Changement de programme

Après avoir appuyé sur la touche START, il est impossible de changer de programme.

Un changement de programme n'est possible que via l'abandon d'un programme (Remise à zéro (Reset)).

Séchage intensif

Le rinçage avec produit a lieu à une température plus élevée pour parvenir à un meilleur résultat de séchage. La durée de marche peut augmenter légèrement. (Prudence avec les pièces de vaisselle délicates!)

1. Ouvrez la porte.
2. Amenez l'interrupteur MARCHE / ARRÉT 1 en position allumée.
3. Maintenez la touche de programmation A appuyée et appuyez sur la touche START 10 jusqu'à ce que les chiffres s'affichent H: 0...
4. Relâchez ces deux touches. Le voyant lumineux de la touche A clignote et à l'indicateur chiffré 3 s'affiche la valeur réglée à la fabrication H:04.
5. Appuyez sur la touche de programmation A jusqu'à ce que la valeur d'00 réglée en usine s'affiche 3.

Pour modifier ce réglage :

1. Le fait d'appuyer sur la touche C vous permet d'activer d:01 ou désactiver d:00 le séchage intensif.
2. Appuyez sur la touche START. La valeur réglée est mémoiree.
3. Fermez la porte.

Nettoyage et maintenance

Pour éviter tout problème, il est recommandé de contrôler et d'entretenir régulièrement votre appareil. Vous gagnerez ainsi du temps et éviterez les ennuis.

Etat général de la machine

Vérifiez l'absence de dépôts de graisse et de calcaire dans l'enceinte de lavage. Si de tels dépôts existent : emplissez le compartiment à détergent de détergent. Faites fonctionner l'appareil à vide réglé sur le programme représentant la température de rinçage maximale.

Pour nettoyer l'appareil, n'utilise que des produits nettoyants / détergents spécifiques adaptés aux lave-vaisselle.

Afin que le joint de porte reste toujours propre et hygiénique, il faut le nettoyer régulièrement avec un essuie-tout humide et un peu de produit vaisselle. Si l'appareil va rester quelques temps sans servir, laissez la porte entrebaillée afin qu'aucune mauvaise odeur ne se développe.

Pour nettoyer votre lave-vaisselle, n'utilisez jamais de nettoyeur à vapeur. Le fabricant décline toute responsabilité des dommages consécutifs.

Essuyez régulièrement la face frontale de l'appareil et le bandeau à l'aide d'un essuie-tout légèrement humecté ; de l'eau et un peu de produit vaisselle suffisent. Évitez les éponges munies d'un revêtement rêche, ainsi que les détergents récurants, car les deux produits pourraient rayer les surfaces.

Sur les appareils en acier inox : pour écarter le risque de corrosion, évitez d'utiliser des essuie-tout en matière éponge ou lavez-les plusieurs fois à fond avant de vous en servir.

Mise en garde - risque sanitaire

N'utilisez jamais d'autres produits nettoyants domestiques, contenant par exemple du chloré !

Sel spécial et liquide de rinçage

• Contrôlez les indicateurs de manque de produit 5 et 6. Rajoutez le cas échéant du sel et / ou du liquide de rinçage.

Filtres

Les filtres 29 écartent de la pompe les salissures grossières contenues dans l'eau de lavage. Ces salissures peuvent occasionnellement boucher les filtres.

Le système filtrant se compose d'un filtre grossier, d'un filtre fin plat et d'un microfiltre.

1. Après chaque lavage, vérifie la présence de résidus dans les filtres.
2. Dévissez le cylindre filtrant comme sur la figure, et retirez le système filtrant.

1. Enlevez les résidus éventuels et nettoyez les filtres sous l'eau du robinet.
2. Remontez le système filtrant dans l'ordre chronologique inverse et veillez à ce que les flèches se regardent après la fermeture.

Bras d'aspersion

Le calcaire et les impuretés présents dans l'eau de lavage peuvent boucher les buses et les surfaces de rotation des bras d'aspersion [23] et [27].

1. Contrôlez si les buses de sortie des bras d'aspersion sont bouchées.
2. Dévissez le bras d'aspersion supérieur [23].
3. Tirez le bras d'aspersion inférieur 27 vers le haut pour l'extraire.

1. Nettoyez les bras d'aspersion sous l'eau courante.
2. Faites réencastrer les bras d'aspersion ou revissez-les à fond.

Que faire en cas de dérangement ?

L'expérience montre que la plupart des dérangements survenus à l'utilisation quotidienne solutionnent sans qu'il faille appeler le service après-vente. Ceci économise naturellement des frais et permet à l'appareil de redevenir rapidement opérationnel. Le récapitulatif suivant vous permettra de tracer les causes possibles des dysfonctionnements et vous fournira des conseils utiles sur la façon de les supprimer.

Remarque

Si, pendant le lavage de la vaisselle, l'appareil sans motifs apparents s'arrête ou ne démarre pas, commencez par exécuter la fonction Abandonner programme (Reset).

(Voir le chapitre Utilisation de l'appareil)

Mise en garde - Rappelez-vous ceci : les réparations sont exclusivement réservées à des spécialistes. S'il faut changer un composant, veillez à ce que seules des pièces de rechange d'origine soient utilisées. Des réparations inexpertes ou l'emploi de pièces autres que d'origine peut entraîner des dégâts et expose l'utilisateur à des risques considérables.

Pompe de vidange

Les résidus alimentaires grossiers ou les corps étrangers qui n'ont pas été retenus par les filtres peuvent bloquer la pompe de vidange. Dans ce cas, l'eau de vaisselle submerge le filtre.

Dans ce cas :

1. Commencez toujours par débrancher l'appareil du secteur.
2. Retirez le panier supérieur [22] et le panier inférieur [30].
3. Démontez les filtres 29
4. Retirez l'eau ; aidez-vous si nécessaire d'une éponge.
5. À l'aide d'une cuillère, faites levier sur le couvercle blanc de la pompe (comme sur l'illustration). Saisissez le couvercle par la nervure et soulevez-le en biais vers l'intérieur. Retirez complètement le couvercle.

1. Vérifiez si la roue à aubes présente des corps étrangers et retirez-les le cas échéant.
2. Remettez le couvercle dans sa position d'origine et poussez-le vers le bas pour le faire encrer (clic audible).

1. Incorporez les filtres.
2. Remettez les paniers en place.

Tableau de dépannage

Problème	Cause	Remède
Levoyant « Vérifier l'arrivée d'eau » 4 s'allume.	Flexible d'arrivée d'eau plié.	Disposez le flexible d'arrivée d'eau sans le plier.
	Le robinet d'eau est fermé.	Ouvrez le robinet d'eau.
	Robinet d'eau coincé ou entartré.	Ouvrez le robinet d'eau. Branchement d'eau ouvert, le débit minimal doit s'élever à 10 l / mn.
	Le filtre situé dans l'orifice d'arrivée d'eau est bouché.	Éteignez l'appareil puis débranchez sa fiche mâle de la prise de courant. Ramenez le robinet d'eau en position fermée. Dévissez le branchement d'eau.
		Nettoyez le filtre situé dans le flexible d'arrivée d'eau. Revissez le raccord à eau. Vérifiez l'étanchérique. Remettez l'appareil sous tension. Enclenchez l'appareil.
Le code défaut E:22 apparait.	Filtres [29] encrassés ou bouchés.	Nettoyez les filtres. (Voir « Nettoyage et maintenance »)
Le code défaut E:24 apparait.	Flexible de vidange bouché ou plié.	Posez le flexible en veillant à ce qu'il ne se plie pas, retirez le cas échéant les résidus.
	Raccord de siphon encore obturé.	Vérifiez le raccord sur le siphon et ouvre-le le cas échéant.
	Couvercle de la pompe de vidange détaché.	Faites encourter correctement le couvercle. (Voir « Pompe de vidange »)
Le code défaut E:25 apparait.	Pompe de vidange bloquée ou le couvercle de la pompe de vidange n'est pas encranté.	Nettoyez la pompe et faites encourter correctement le couvercle. (Voir « Pompe de vidange »)
Le code défaut E:27 apparait.	Tension du secteur insuffisante.	Ce n'est pas un défaut de l'appareil, faites vérifier la tension du secteur et l'installation électrique.
Un autre code de début apparait à l'indicateur numérique. (E:01 à E:30)	Une perturbation technique s'est probablement produit.	Éteignez les apparciels par l'interrupteur MARCHÉ / ARRÊT 1. Au bout d'un temps bref, faites redémarrer l'ordinate. Si le problème devait se remanifester, fermez le robinet d'eau et débranche la fiche mâle du secteur. Appèlez le service après-vente et indiquez-lui le code de début.
L'afficheur clignote.	Porte pas complètement fermée.	Fermez la porte. Veillez à ce qu'aucun objet (vaisselle, distributeur de parfum) ne dépasse du panier et empêche ainsi de fermer la porte.
Le voyageant de manque de sel 5 et / ou de manque de liquide de rinceage 6 est allumé.	Il manque du liquide de rinceage.	Ajoutez du liquide de rinceage.
	Absence de sel.	Ajoutez du sel spécifique.
	Le capteur ne détecte pas les pastilles de sel.	Utilisez un autre sel spécifique.
Le voyageant de manque de sel 5 et / ou de manque de liquide de rinceage 6 est étéint.	L'indicateur de manque de liquide de rinceage est étéint.	Activation / Désactivation (voir le chapitre « Adoucisseur d'eau / Sel spécifique » ou « Liquide de rinceage »).
	Il reste encore suffisamment de sel spécifique / liquide de rinceage.	Contrôlez l'indicateur de manque de produits, les niveaux de replissage.
A la fin du programme, présence d'eau dans l'appareil.	Le système filtrant ou la zone située en aval des filtres 29 est bouchée.	Nettoyez les filtres et la zone en aval (voir « Pompe de vidange »).
	Le programme n'est pas encore terminé	Attendez la fin du programme ou effectuez un Reset (voir « Annuler programme »).
Vaissselle pas sèche.	Pas de liquide de rinceage ou trop peu dans le réservoir.	Ajoutez du liquide de rinceage.
	Vous avez choisi un programme sans séchage.	Choisissez un programme incluant le séchage (voir « Tableau des programmes », « Déroulement du programme »).
	Accumulation d'eau dans les creux de la vaisse et des couverts.	Veillez à ranger les pièces inclinées ; agencez les pièces de vaisse concernées de préférence inclinées.
	Le détergent mixte utilisé offre une mauvaise performance de séchage.	Utilissez un autre détergent mixte offrant une meilleure performance de séchage. L'utilisation, en plus, d'un liquide de rinceage hausse la performance de séchage.
	Séchage intensif (pour accélérer le séchage) pas activé.	Activez le séchage intensif (voir « Utilisation de l'appareil »)
	La vaisse a été retiree trop tôt ou la séquence de séchage n'était pas encore terminée.	Attendez la fin du programme ou ne retirez la vaisse que 30 minutes après la fin du programme.
	Le liquide de rinceage éco utilisé offre une mauvaise performance de séchage.	Utilisiez un liquide de rinceage de marque. Les produits éco sont d'une efficacité nettement moins bonne.
Vaissselle en plastique pas sèche.	Propriétés spéciales du plastique.	Les matières plastiques offrent une moins forte capacité d'accumulation thermique et sechent par conséquent moins bien.
Couverts pas secs.	Couverts rangés de manière défavorable dans le panier.	Séparez si possible les pièces de couvert, évitez les zones d'applique.
	Couverts mal triés dans le tiroir à couverts.	Triez correctement les couverts et sépârez-les si possible.
Côtés interieurs de l'appareil mouillés après le lavage.	Appareil pas défectueux.	En raison du principe de séchage dit « séchage par condensation », la présence de gouttes d'eau dans le réservoir est un phénomène physique au demeurer souhaïte. L'humidité présente dans l'air se condense contre les parois interieures du lave-vaisse, elle perlè des dessus puis est vidangée.
Présence de résidus alimentaires sur la vaisse.	Vaisse rangée trop serrée, panier à vaisse trop repli.	Rangez la vaisse de sorte qu'il y restesuffisamment d'espace libre et que les jets de liquide puissant atteindre la surface de la vaisse. Évitez les zones d'applique.
	Rotation du bras d'aspersion génée.	Rangez la vaisse de sorte qu'elle n'empêche pas les bras asperseurs de tourner.
	Buses des bras d'aspersion bouchées.	Nettoyez les buses des bras asperseurs, (Voir Nettoyage et maintenance).
	Filtres 29 encrassés.	Nettoyez les filtres, (voir « Nettoyage et maintenance »).
	Filtres 29 mal insérés et / ou pas ENCrantés.	Mettez les filtres en place et faites-les ENCranter correctement.
	Programme de lavage pas assez intense.	Choisissez un programme de lavage plus puissant.
	Vaisse trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avéré en partie impossible à enlever.	Ne prélavez pas la vaisse. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50° ou Intensif.
	Les plats hauts et étroits ne seront pas suffisamment rincés dans les coins.	Ne rangez pas trop inclinés les récipients hauts et étroits ; ne les rangez pas dans les coins.
	Les paniers supérieurs 22 croit et.gauche ne se trouvent pas réglicés à la même hauteur.	Avec les leviers latéraux, réglez le panier supérieur à la même hauteur.
Résidus de détergent	Le couvercle du compartment à détergent est bloqué par de la vaisselle, raison pour laquelle le couvercle ne s'ouvre pas complètement.	Il faut veiller à ce que la vaisselle ne puisse pas généré le couvercle du compartment à détergent. Ne placez pas de vaisselle ou de distributeur de parfum dans la cavité de réception de la pastille.
	Le couvercle du compartment à détergent est bloqué par la pastille.	Il faut introduire la pastille côte long à l'horizontal et non pas à la verticale.
	Utilisation de pastilles dans le programme rapide ou le programme court. Dans le programme courtChoisi, le temps de dissolution requis par le détergent n'est pas atteint.	Temps de dissolution des pastilles trop long pour un programme rapide ou court. Utilisez du détergent en poudre ou un programme plus intense.
	L'effet nettoyant et le comportement en dissolution diminuents après une période de stockage prolongé, ou le détergent forme de gros grumeaux.	Changez de détergent.
Présence de taches d'eau sur des pièces en plastique	Il est physiquement impossible d'empêcher des gouttes de se former sur une surface en plastique. Après le séchage, des taches d'eau sont visibles.	Utilisé un programme plus intense (changements d'eau plus fréquents). Pendant le rangement, attention à la position inclinée. Utilisé du produit de rinceage. Haussez le cas échéant le réglage de l'adoucissage.
Dépôts essuyables ou solubles dans l'eau dans la cuve ou sur la porte.	Des constituants du détergent se déposent. Généralement, ces dépôts refusent de partir chimiquement (détergent pour l'appareil, etc.).	Changez de marque de détergent. Nettoyez mécaniquement l'appareil.
	La présence d'un « dépôt blanc » sur le fond de la cuve signale que le réglage de l'adoucisseeur d'eau est limite.	Haussez le réglage de l'adoucisseeur d'eau et changez le cas échéant de détergent.
	Le couvercle [28] du réservoir de sel n'est pas fermé.	Fermez correctement le couvercle du réservoir de sel.
	Verres uniquement : Un commencement de corrosion du verre ne se laisse qu'apparemment essuyer.	Vori « Verres et vaisselle endommagés »
Présence de dépôts blancsdificibles à nettoyer surla vaisselle, sur la cuve oula porte.	Des constituents du détergent se déposent. Généralement, cesdépôts refusent de partich Chimiquement (produit nettoyant pour l'appareil, etc.).	Changez de marque de détergent.Nettoyez mécaniquement l'appareil.
	Plage de durété mal réglée oudurété de l'eau supérieureà 8,9 mmol / l).	Réglez l'adoucisseur d'eau conformémentà la notice d'utilisation ou rajoutez du sel.
	Détergent 3 en 1 (3in1) oudétergent bio / éco pas assezefficace.	Réglez l'adoucisseur d'eau conformémentà la notice d'utilisation ou utilisesez séparément un autre produit (détergentde marque, sel, liquide de rinceage).
	Détergent sous-dosé.	Haussez le dosage du détergent ou changezde détergent.
	Vous avez choisi un programmede lavage pas assez intensif.	Choisissez un programme de lavage pluspuissant.
Dépôts de thé ou de rougeà lèvres sur la vaisselle.	Température de lavage tropbasse.	Choisissez un programme assorted'unetempérature de lavage accrue.
	Pas assez de détergentou détergent inadéquat.	Versez un détergent adéquat etcorrectement dosé.
	Vaiselle trop fortementprélavée ; pour cette raison,la logique sensorielle optepour un déroulement de programmepeu intense. Des souillurestenaces s'avertén partieimpossible à enlever.	Ne prélavez pas la vaisselle. Ne retirez queles résidues alimentaires grossiers.Programme recommendé : Eco 50°
Dépôts colorés (bleus,jaunes, marron) difficilesou impossibles à retarderpresents dans l'appareil ousur la vaisselle en acierin oxydable.	Formation d'une couche à partirde constituents de légumes (parex. chou, céléri, pomme de terre),de pâtes, ou de l'eau du robinet(manganèse par ex.).	Détachage en partie possible parle détergent pour lave-vaisselle ou parnettoyage mécanique. Au plan sanitaire, cesdépôts sont sans conséquence.
	Couche formée par desconstituents métalliques surla vaisselle en argent et enaluminium.	Détachage en partie possible parle détergent pour lave-vaisselle ou parnettoyage mécanique.
Présence de dépôtscolorés (jaunes, orange,marron) facies à enleverdans le compartmentinterieur (principal sur le fond)	Couche « de savon » formée pardes constituents de résidusalimentaires et de l'eau du robinet (calcaire)	Vérifiez le fonctionnement de l'adoucisseurd'eau (rajoutez du sel spécial), et activezl'adouiscage si vous utilisez des détergentsmixtes (pastilles), (voir le chapitre« Adoucisseur d'eau / Sel spécial »)
Autres couleurs sur les pièces en plastique.	Température de lavage trop BASSE.	Choisissez un programme assorted'une température de lavage accrue.
	Vaiselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avent en partie impossible à enlever.	Ne prélavez pas la vaisse. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50°
Stries qui partent des verres, verres d'un aspect métallique et couverts.	Trop de liquide de rinceage.	Réduisez le dosage du liquide de rinceage.
	Pas de liquide de rinceage versé ou réglage trop faible.	Faites le plein de liquide de rinceage et vérifiez le dosage (récommandation : niveau 4-5).
	Résidu de détergent dans la séquence Rinceage du programme. Le couvercle du compartment à détergent est bloqué par de la vaisse (le couvercle ne s'ouvre pas complètement).	Il faut veiller à ce que la vaisse ne puisse pas généré le couvercle du compartment à détergent. Ne placez pas de vaisse ou de distributeur de parfum dans la cavité de réception de la pastille.
	Vaiselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avent en partie impossible à enlever.	Ne prélavez pas la vaisse. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50°
Apparition - ou présence déjà - d'un voile irréversible sur le verre.	Verres n'allant pas au lave-vaisse ou lavables uniquement en lave-vaisse.	Utilisiez des verres allant au lave-vaisse. Évitez une longue phase Vapeur (période d'immobilité après la fin d'une série de rinceage). Recourez au rinceage à une température moins élevée. Réglez l'adoucisseur d'eau conformément à la durée de l'eau (le cas échéant un niveau plus bas). Utilisiez un détergent formulé pour protégger le verre.
Taches de rouille sur les couverts.	Couverts pas assez résistant à la rouille. Il est souvent que les lames de couteau seront plus fortement affectées.	Utilisiez des couverts résistant à la rouille.
	Les couverts rouillent aussi si des pièces en train de rouiller (poignées de casseroles, paniers à vaisselle endommagés, etc.) sont lavées avec eux.	Dans l'appareil, ne lavez pas de pieces qui rouillent.
	Teneur en Sel excessive de l'eau de lavage vu que le bouchon du réserve de sel n'a pas été visse à fond, ou que du sel a été renversé au moment d'en rajouter.	Tournez fermement le bouchon du réserve de sel pour l'obturer et retirez le sel renversé.
L'appareil ne fonctionne pas.	Le disjoncteur / les fusibles domestiques ne marchent pas.	Vérifiez le fusible / disjoncteur.
	Cordon d'alimentation pas branché dans une prise de secteur.	Assurez-vous que le cordon d'alimentation est complètement enchêé au dos de l'appareil et dans la prise secteur. Vérifiez que la prise secteur fonctionné correctement.
	You n'avez pas correctement fermé la porte de l'appareil.	Fermez la porte.
Le programme démarre tout seul.	Il faut attendre la fin du programme.	Effectuez un Reset. (Voir Annuler programme).
La porté est difficile à ouvrir.	La protection enfants est active.	Déactiver la protection enfants. (Voir la notice d'utilisation derrière)
La porte refuse de se fermer.	Le système de fermeture de portes s'est retourné.	Fermez la porte un peu plus énergiquement.
	L'encastrement empêche de fermer la porte.	Vérifiez l'encastrement de l'appareil : la porte ou des pieces rapportées ne doivent rien venir heurter à la fermeture.
Impossible de fermer le couvercle du compartment à détergent.	Compartment à détergent ou guidage de couvercle bloqué par des résidus de détergent collés.	Enlevez les résidus de détergent.
Résidus de détergent dans le compartment à détergent ou dans la cavité interceptrice de la pastille.	Bras asperseursbloqués par de la vaissette, raison pour laquelle le détergent ne se dissout pas.	Assurez-vous que les bras asperseurs tournent librement.
	Le compartment à détergent était humide au moment de le replir.	Ne versez le détergent que dans la chambre à détergent sec.
L'appareil s'immobilise dans le programme ou le programme s'interrompt.	Porte pas complètement fermée.	Fermez la porte.
	Ne placez pas de vaisselle ou de distributeur de perfume dans la cavité de réception de la pastille.	Vérifiez si par ex. une prise de courant ou un support de flexible non démonté enforce la paroi arrêté.
	Le panier supérieur appuie contre la porte intérieure et empêche de la fermer de manière sûre.
	Arrivée d'électricité et / ou d'eau interrompue.	Rétablissez l'acciviée de l'électricité et / ou de l'eau.
Bruit de claquement (vannes de remplissage).	Dépend des reseaux installés respectifs, il ne s'agit pas d'un défaut de l'appareil. Sans répercussions sur le fonctionnement de l'appareil.	Sans remède.
Bruit de battement ou de cliquetis.	Le bras asperseur heurte la vaisselle, cette dernière n'est pas correctement rangée.	Rangez la vaisselle de telle manière que les bras asperseurs ne heurtent pas la vaisselle.
	Si les paniers sont peu garnis, les jets d'eau percutent directement les parois de la cuve.	Garnissez moins le lave-vaisselle ou répartissezUniformément la vaisselle dedans.
	Les pièces de vaisselle se déplacent pendant le lavage.	Rangez la vaisselle légère en veillant à sa stabilité vertical.
Dégagement inhabituel de mousse.	Présence de produit de lavage de la vaisselle à la main dans le réservoir de liquide de rinceage.	Refaites sans délal le plein du réservoir de liquide de rinceage.
	Du liquide de rinceage a été renversé.	Essuyez le liquide de rinceage avec un essuie-tout.

Si vous ne parvenez pas à supprimer le défaut, veuillez s. v. p. vous adresser à votre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d’éviter des déplacements inutiles du technicien. Vous trouvez les données vous permettant de contacter le service après-vente le plus proche au dos de cette notice d'instructions, ou dans l'annuaire ci-joint du service après-vente. Lors de l'appel, veuillez indiquer le numéro de série (E-Nr. = 1) et le numéro de fabrication (FD = 2) que vous trouvez sur la plaque signalétique [34] contre la porte de l'appareil.

Faites confiance aux compétences du fabricant. adressez-vous à nous.

Vous vous assurerez ainsi que les réparations soient réalisées par des techniciens de SAV formés à cet effet, qui disposent des pièces de rechange d'origine adaptées à vos appareils électroménagers.

Installation et branchement

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'alimentation et d'évacuation

ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphes suivants et dans les instructions de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant :

1. Contrôle à la livraison
2. Mise en place
3. Branchement des eaux usées
4. Branchement d'eau d'appoint
5. Branchement électrique

Étendue des fournitures

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

Lave-vaisselle Notice d'instructions Notice de montage Garantie Quincaillerie de montage Tôle pare-vapeur Jupe caoutchouc* Cordon d'alimentation

• selon le modèle

Consignes de sécurité

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Au moment de l'installation »

Livraison

Le bon fonctionnement de votre lave-vaisselle a été soigneusement contrôlé à l'usine. De petites taches d'eau sont restées dans l'appareil. Elles disparaissent cependant après le premier lavage.

Poids :

max. 60kg

Tension :

220-240 V, 50 Hz ou 60 Hz

Puissance raccordée :

2,0-2,4 kW

Fusible / disjoncteur :

10/16A (UK 13A)

Puissance absorbée :

eteint 0,5 W

non éteint 0,5 W

Pression de l'eau :

au moins 0,05 MPa (0,5 bar),

au maximum 1 MPa (10 bar). En

précision d'une pression d'eau accrue :

intercalez un détendeur.

Débit d'arrivée d'eau :

Au minimum 10 litres/minute

Température de l'eau :

L'eau froide ; température max. 60 °C avec l'eau chaude.

Mise en place

Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds réglables. Lors de cette opération, veillez à ce que l'appareil soit bien stable.

Les appareils de base encastrables ou intégrés, montés par la suite comme appareils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même visée aux armoires contiguës. L'appareil peut être monté directement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique.

Branchement des eaux usées

1. Les étapes de travail nécessaires sont décrites dans les instructions de montage ; le cas échéant, montez le siphon avec une tubulure d'écoulement.
2. Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pièces jointes. Veillez bien à ne pas plier, écraser ou entortiller le flexible d'écoulement, et à ce qu'aucun bouchon n'empêche l'écoulement de l'eau de vaisselle.

Branchement d'eau d'appoint

1. Branchez l'eau d'appoint au robinet d'eau à l'aide des pièces jointes conformément aux instructions de montage. Veillez à ce que le raccordement d'eau d'appoint ne soit pas coudé, comprimé ou enroulé sur lui-même.
2. Lorsque vous remplacez l'appareil, utilisez toujours un flexible d'arrivée d'eau neuf.

Pression de l'eau :

au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar). En présence d'une pression d'eau accrue : intercalez un détendeur.

Débit d'arrivée d'eau :

Au minimum 10 litres/minute

Température de l'eau :

L'eau froide ; température max. 60 °C avec l'eau chaude.

Raccordement à l'eau chaude*

• Selon le modèle

Ce lave-vaisselle se raccorde à une conduite d'eau froide ou d'eau chaude (jusqu'à 60°C max.).

Le raccordement à l'eau chaude est recommandé lorsque cette eau a été obtenue par chauffage à faible coût énergétique et arrive par un réseau approprié, par ex. par la conduite de circulation d'une installation solaire.

Ceci est économique de l'énergie et du temps.

Le réglage Eau chaude R: O / vous permet d'adapter l'appareil de façon optimale au fonctionnement à l'eau chaude.

Une température de l'eau entrante comprise entre 40°C minimum et 60°C maximum est recommandée.

Le raccordement à l'eau chaude est déconseillé si l'eau provient d'un chauffe-eau électrique accumulateur.

Réglage sur l'eau chaude :

1. Ouvrez la porte.
2. Amenez l'interrupteur MARCHE / ARRÊT 1 en position allumée.
3. Maintenez la touche de programmation A appuyée et appuyez sur la touche START 10 jusqu'au ce que les chiffres H: 0... s'affichent.
4. Relâchez ces deux touches. Le voyant lumineux de la touche A clignote et à l'indicateur chiffré s'affiche la valeur régée à la fabrication H:04.
5. Appuyez sur la touche de programmation A jusqu'auce que la valeur R:00 réglée en usine s'affiche 3.

Pour modifier ce réglage :

1. Le fait d'appuyer sur la touche C vous permet de désactiver R:00 ou d'activer R:01 le réglage Eau chaude.
2. Appuyez sur la touche START. La valeur réglée est mémoireisée.
3. Fermez la porte.

Branchement électrique

Ne raccordez l'appareil qu'à une tension alternative comprise entre 220 et 240V, à une fréquence de 50 ou 60 Hz via une prise femelle installée réglementairement et équipée d'un fil de terre. Ampérage nécessaire du fusible / disjoncteur, voir la plaque signalétique 34. La prise doit être proche de l'appareil et librement accessible après l'encastrement. Si après l'encastrement la fiche mâle n'est plus librement accessible, il faudra, pour respecter les prescriptions de sécurité applicables, prévoir côté secteur un dispositif de coupure tous pôles avec une ouverture d'au minimum 3 mm entre les contacts. - Les modifications du branchement sont exclusivement réservées à des spécialistes.

S'il faut doter le cordon de raccordement au secteur d'un prolongateur, procurez-vous-le exclusivement auprès du service après-vente. En cas d'emploi d'un disjoncteur différentiel, n'en utilisez qu'un arborant le symbole. Lui seul garantit que les prescriptions actuellement en vigueur sont remplies. L'appareil est équipé d'un système de sécurité face au risque de dégâts des eaux. Souvenez-vous que ce système ne fonctionne que s'il a été raccordé à l'alimentation électrique.

Démontage

Ici aussi, respectez la chronologie des étapes de travail.

1. Débranche l'appareil du secteur électrique.
2. Fermez le robinet d'arrivée d'eau.
3. Défaites le raccord d'eau usée et le raccord d'eau du robinet.
4. Dévissez les vis de fixation contre les pièces du meuble.
5. Si nécessaire, démontez la plinthe.
6. Extrayez l'appareil en faisant suivre prudemment le tuyau flexible.

Transport

Videz le lave-vaisselle et attachez les pièces mobiles.

Pour vidanger l'appareil, procédez comme suit :

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte.
3. Amenez l'interrupteur MARCHE / ARRET 1 en position allumée.
4. Sélectionnez le programme offrant la température la plus élevée. À l'indicateur numérique 3 s'affiche la durée prévisible du programme.
5. Appuyez sur la touche START 10
6. Fermez la porte. Le déroulement du programme commence.
7. Ouvrez la porte env. 4 minutes plus tard.
8. Appuyez sur la touche [10] jusqu'à ce que l'indicateur chiffré 0:01 saute.
9. Fermez la porte.
10. Ouvrez la porte env. 1 minute plus tard. La mention 0:00 apparait à l'indicateur numérique. 11. Ramenez l'interrupteur MARCHE / ARRÉT 1 en position éteinte. 12. Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau et laissez l'eau couler.

Ne transportez l'appareil que verticalement.

(Afin qu'il ne pénètre pas d'eau résiduelle dans la commande de l'appareil; elle provoquerait un déroulement erroné du programme.)

Protection antigel

Si l'appareil se trouve dans un local menacé par le gel (résidence secondaire p. ex.), il faudra le vidanger entièrement (voir la rubrique Transport).

Mise en garde

40 Activer la protection enfants. 41 Ouvrir la porte avec la protection enfants activée. 42 Désactiver la protection enfants.

Fermez toujours complètement la porte de l'appareil lorsque vous vous éloignez de lui. C'est à cette condition seulement que vous protégerez vos enfants contre des risques possibles.

Tête pulvérisatrice pour plaque à pâtisserie *

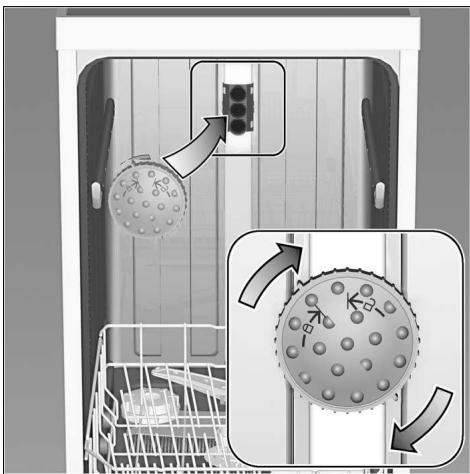

Cette douchette vous permet de nettoyer les grandes plaques, les grilles ainsi que les assiettes faisant plus de 30 cm de diamètre (assiettes pour plats gourmands, assiettes à pâtes, assiettes décoratives). Pour ce faire, retirez le panier supérieur et mettez la tête pulvérisatrice en place, comme indiqué sur le dessin.

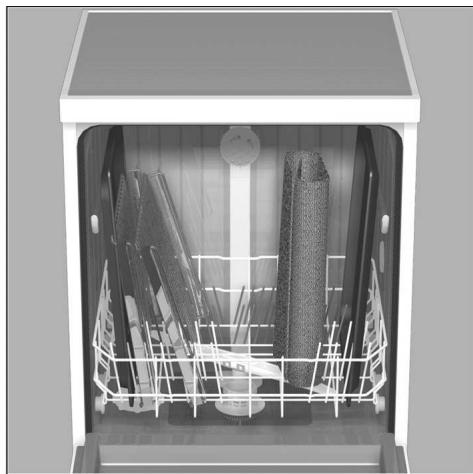

Afin que le jet pulvérisé atteigne toutes les pièces, veuillez ranger les plaques comme le montre la figure (au maximum 4 plaques et 2 grilles).

Ne faites marcher le lave-vaisselle qu'équipé du panier supérieur ou de la tête pulvériscatrice pour plaques à pâtisserie.

Garantie aqua-stop

(ne vaut pas sur les appareils non équipés de l'Aqua-Stop)

Outre les recours en garantie envers le vendeur découlant du contrat de vente et autres, notre garantie-appareil, nous effectuons le remplacement aux conditions suivantes :

1. Si un défaut de notre système Aqua-Stop avait provoqué des dégâts des eaux, nous compensons les dommages subsis par les consommateurs privés. Pour assurer la sécurité face au risque de dégâts des eaux, il faut que l'appareil soit raccordé au secteur électrique.
2. Cette garantie-responsabilité vaut pour toute la durée de vie de l'appareil.
3. Condition préalable pour bénéficier de la garantie : l'appareil équipé de l'Aqua-Stop doit avoir été professionnellement installé et raccordé, conformément à notre notice d'instructions. Ceci inclut également le montage professionnel d'une rallonge de l'Aqua-Stop (accessoire d'origine). Notre garantie ne couvre pas les conduites / lignes d'alimentation ou robinetteries défectueuses jusqu'au raccord de l'Aqua-Stop sur le robinet d'eau.
4. Appareils équipés de l'Aqua-Stop : vous n'aurez par définition pas à les surveiller pendant la marche, ou à fermer ensuite le robinet d'eau pour les protéger. Seulement en cas d'absence prolongée, p. ex. avant plusieurs semaines de vacances, il faudra refermer le robinet d'eau.

Commande de réparation et conseils en cas de dérangements

B 070222142

FR 0140101200

CH 0848 840 040

Vous trouvez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Internet: www.siemens-home.com
