975-0193-01-01 - Capteur de température XANTREX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de température de batterie
Marque	XANTREX
Modèle	975-0193-01-01
Numéro de pièce	808-0232-01 (pièce de rechange)
Compatibilité	Chargeurs Xantrex séries XC et BC
Fonctions principales	Mesure de température de batterie pour optimisation de la tension de charge et protection
Dimensions approximatives	20 x 10 x 5 mm
Poids approximatif	10 g
Alimentation	Alimenté par le chargeur via le câble de connexion
Type de connexion	Bornes à anneau sur batterie, connecteur pour circuit de charge
Installation	Montage sur borne négative ou fixation adhésive sur le côté de la batterie
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants
Sécurité	Débrancher toute alimentation avant installation ; respecter la polarité
Réparabilité	Non réparable par l'utilisateur ; remplacer par une pièce identique
Pièces détachées	Capteur de température (réf. 808-0232-01)
Garantie	24 mois limitée (pièces et fabrication)
Service client	Tél. : [phone] (Amérique du Nord) ; courriel : [e-mail]
Date de révision	3 janvier 2005, Révision A

FOIRE AUX QUESTIONS - 975-0193-01-01 XANTREX

Comment installer le capteur de température 975-0193-01-01 ?

Débranchez tous les appareils alimentés par la batterie. Connectez la borne à anneau sur le boulon négatif de la batterie ou fixez le capteur par son adhésif sur un côté de la batterie. Acheminez le câble vers le chargeur et branchez-le dans le connecteur Bank 1, 2 ou 3 à l'arrière du chargeur.

Quels chargeurs sont compatibles avec ce capteur ?

Ce capteur est compatible avec les chargeurs de batterie Xantrex des séries XC et BC. Vérifiez l'étiquette de l'emballage pour les autres modèles compatibles.

Puis-je installer plusieurs capteurs ?

Oui, Xantrex recommande d'installer un capteur sur chaque groupe de batteries. Utilisez les connecteurs Bank 1, Bank 2 et Bank 3 pour connecter jusqu'à trois capteurs.

Où est le meilleur emplacement pour monter le capteur ?

Xantrex recommande de monter le capteur directement sur le boulon négatif de la batterie pour une meilleure fiabilité et une bonne conduction thermique. Le montage adhésif sur le côté est également possible.

Le câble du capteur est-il fragile ?

Pour éviter d'endommager la languette de sécurité du connecteur lors de l'acheminement, vous pouvez appliquer temporairement du ruban adhésif autour du connecteur.

Quelle est la garantie de ce capteur ?

Le capteur bénéficie d'une garantie limitée de 24 mois à compter de la date d'achat initiale, couvrant les pièces défectueuses et les défauts de fabrication. Conservez le justificatif d'achat.

Puis-je retourner le capteur si je ne suis pas satisfait ?

Oui, vous pouvez retourner ce produit à Xantrex dans les 30 jours suivant l'achat pour un remboursement intégral si vous n'êtes pas satisfait de la garantie limitée.

Comment contacter le service client Xantrex ?

Vous pouvez appeler le 1-800-670-0707 (numéro vert en Amérique du Nord) ou le 1-360-925-5097 (direct). Fax : [phone]. Courriel : [e-mail]. Site web : www.xantrex.com.

Le capteur nécessite-t-il une alimentation externe ?

Non, le capteur est alimenté par le chargeur via le câble de connexion. Il n'a pas besoin de pile ni d'alimentation supplémentaire.

Que faire si le capteur ne fonctionne pas correctement ?

Vérifiez d'abord la connexion à la batterie et au chargeur. Si le problème persiste, le capteur peut être défectueux et doit être remplacé par une pièce de rechange (réf. 808-0232-01). Contactez le service client pour une éventuelle réclamation sous garantie.

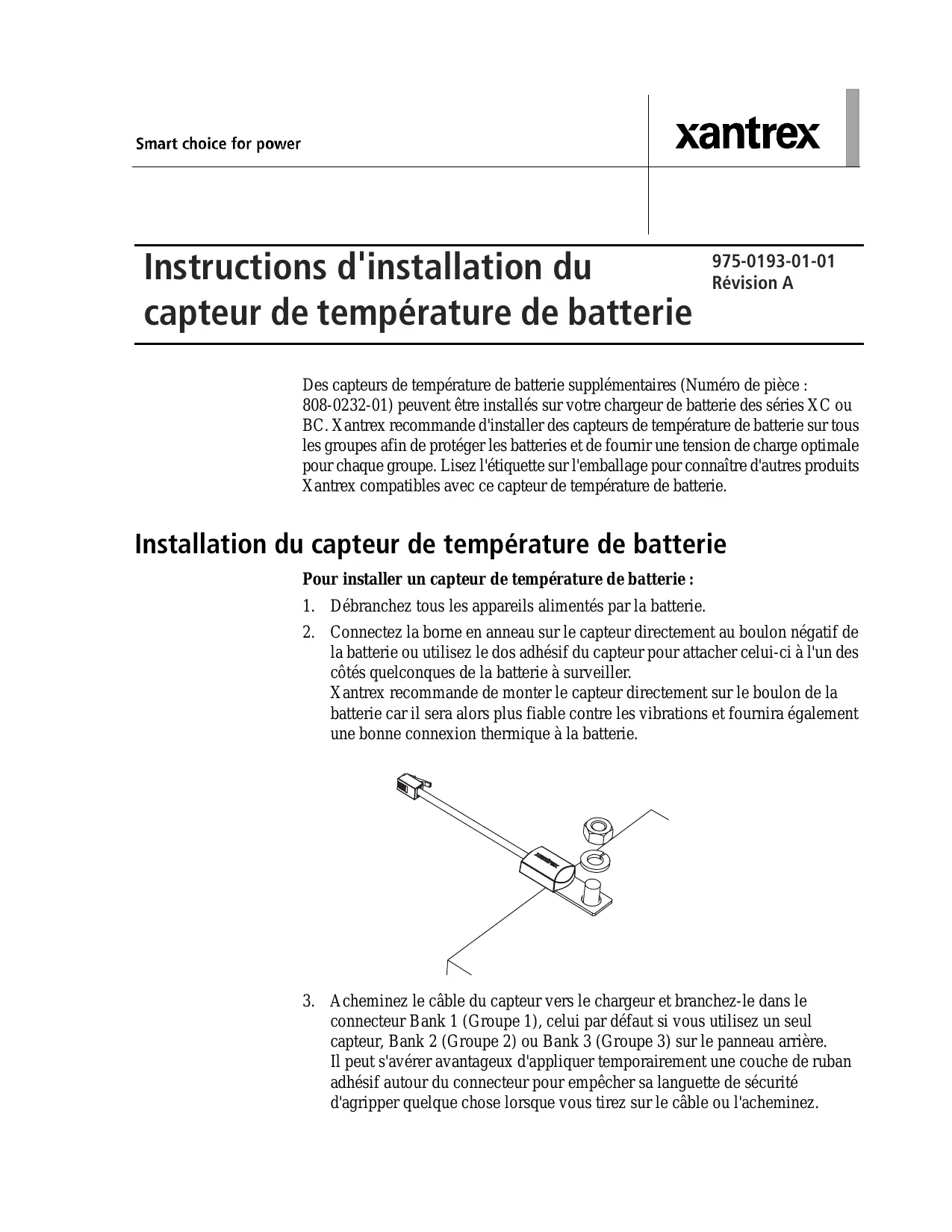

MODE D'EMPLOI 975-0193-01-01 XANTREX

Instructions d'installation du capteur de température de batterie

975-0193-01-01

Révision A

Des capteurs de température de batterie supplémentaires (Nombre de pièce : 808-0232-01) peuvent être installés sur votre chargeur de batterie des séries XC ou BC. Xantrex recommande d'installer des capteurs de température de batterie sur tous les groupes afin de protéger les batteries et de fournir une tension de charge optimale pour chaque groupe. Lisez l'étiquette sur l'emballage pour connaître d'autres produits Xantrex compatibles avec ce capteur de température de batterie.

Pour installer un capteur de température de batterie :

1. Débranchez tous les appareils alimentés par la batterie.

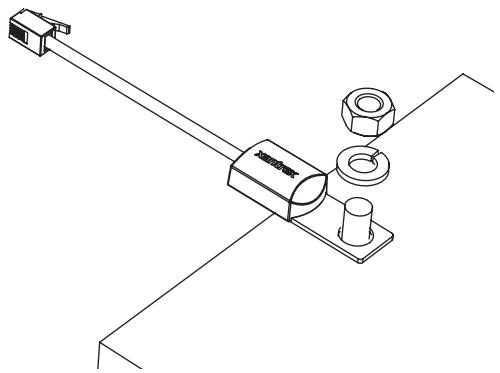

2. Connectez la borne en anneau sur le capteur directement au boulon négatif de la batterie ou utilisez le dos adhésif du capteur pour attacher celui-ci à l'un des côtés quelconques de la batterie à surveiller.

Xantrex recommande de monter le capteur directement sur le boulon de la batterie car il sera alors plus fiable contre les vibrations et fournira également une bonne connexion thermique à la batterie.

1. Acheminez le câble du capteur vers le chargeur et branchez-le dans le connecteur Bank 1 (Groupe 1), celui par défaut si vous utilisez un seul capteur, Bank 2 (Groupe 2) ou Bank 3 (Groupe 3) sur le panneau arrière. Il peut s'avérer avantageux d'appliquer temporairement une couche de ruban adhésif autour du connecteur pour empêcher sa languette de sécurité d'agripper quelque chose lorsque vous tirez sur le câble ou l'acheminez.

Avis de droit d'auteur

Instructions d'installation du capteur de température de batterie © 3 janvier 2005 Xantrex International. Tous droits réservés.

Garantie

Ce produit a une garantie limitée de 24 mois à partir de la date de sa vente initiale qui couvre les pièces défectueuses et les défauts de fabrication. Veuillez conserver le justificatif d'achat. Pour savoir tous les détails sur cette garantie limitée, visitez notre site Web à www.xantrex.com ou appelez 1-800-670-0707.

Il est important de dire la garantie limitée car elle restreint vos droits légaux. Si vous n'êtes pas satisfait de cette garantie limitée, vous pouvez retourner ce produit à Xantrex dans les 30 jours suivant la date d'achat pour un remboursement intégral.

Date et révision

3 janvier 2005 Révision A

Numéro de pièce

975-0193-01-01

Comment nous contacter

Téléphone: 18006700707 (numéro vert en Amérique du Nord) 13609255097 (direct)

Télécopie: 18009947828 (numéro vert en Amérique du Nord) 13609255143 (direct)

Courriel: [e-mail]

Web: www.xantrex.com
