MODE D'EMPLOI VH1200B BRANDT
Vous venez d'acquérir un lave-vaisseau BRANDT et nous vous en remercions.
Nous avons mis dans cet appareil toute notre passion, notre savoir-faire afin qu'il réponde au moins à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser.
Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, de lave-linge, de tables de cuisson, de hottes aspirantes, de cuisinières, de sèche-linge, de lave-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouveau lave-vaisselle BRANDT.
Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).
Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
www.brandt.com
1 / À l'attention de l'utilisateur
- Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5
2 / Description de votre appareil
- Présentation générale du lave-vaisselle 6
- Présentation du bandeau de commande 7
- La durée de l'eau en France 8
4 / A FAIRE avant la première utilisation
- Prendre reconnaissance de la durée de l'eau 9
Tableau de dureté 9
10 / Equipement de votre lave-vaisselle

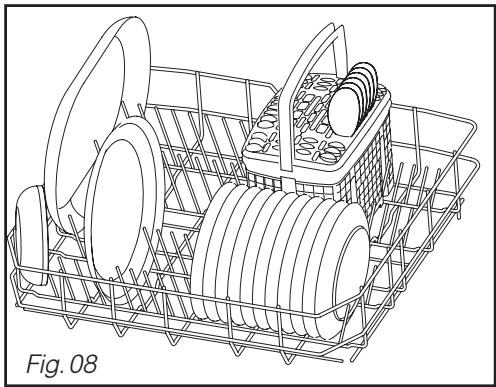

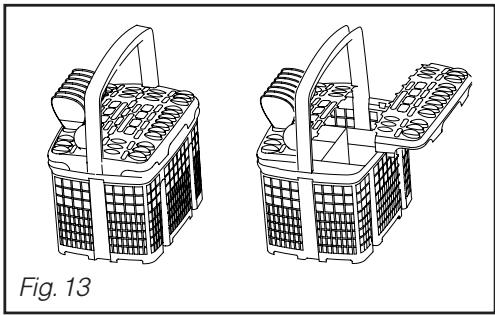

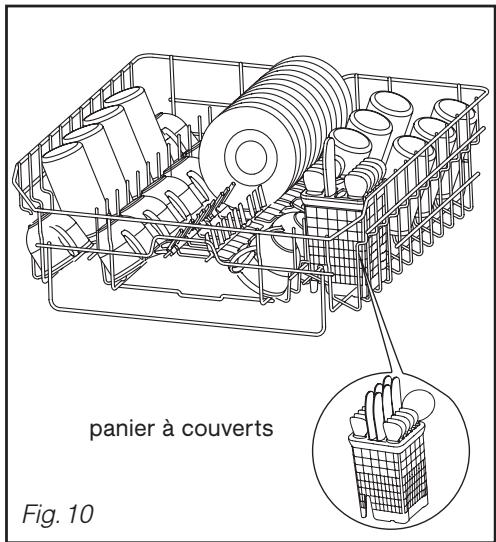

Le panier inférieur 15 Le panier supérieur 16 Le panier à couverts 17
12 / La programmation
L'option "Heures creuses" 20
13 / Nettoyage de votre appareil

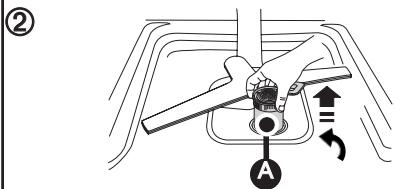

- Nettoyage des filtres à déchets 22
15 / Service après-vente 29
7. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.
Installation
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.
- Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
- Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur.
- Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre.
- Une fois votre appareil installé, la prise doit rester accessible.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés.
- Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
- Notre appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :
- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels, les fermes,
- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel,
- les environnements de type chambres d'hôtes.
- Les parois du lave-vaiselle ne doivent en aucun cas être percées.
Sécurité des enfants
- Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
- Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
- Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
- Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
- L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
- Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte. Risque de basculement de l'appareil.
- Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants.
- Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : risque d'étouffement.
Utilisation
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- N'utilisez que des produits spécifiques conçus pour votre lave-vaisselle (Sel adoucissant, Détergent et produit de rincage).
- Évitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude qui pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
- N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
- Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
- Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
- Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
- Débranchez votre appareil avant toute intervention technique.
- Évitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage par la chaleur;
- N'introduisez pas dans votre lave-vaiselle des articles qui ne sont pas certifiés pour le lavage en machine.
- Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
- En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.
Protection de l'environnement
Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour
connaitre les points de collecte des appareils usagés les plus proches de votre domicile.
Nous vous remercions pour votre collaboration à la protection de l'environnement.
LAVAGE économique et écologique
- Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
- Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
- Exploitez pleinement les capacités de votre lave-vaisseau. Le lavage sera économique et écologique.
- Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures.
- Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 8-14) ainsi que les indications mentionnées sur les emballages de produits.
- Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).

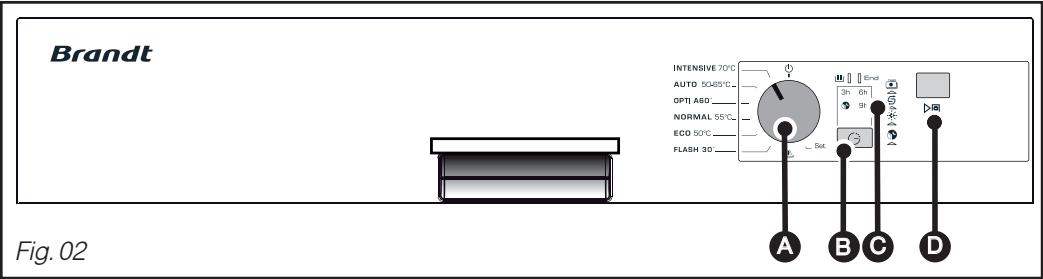

2 / Description de votre appareil

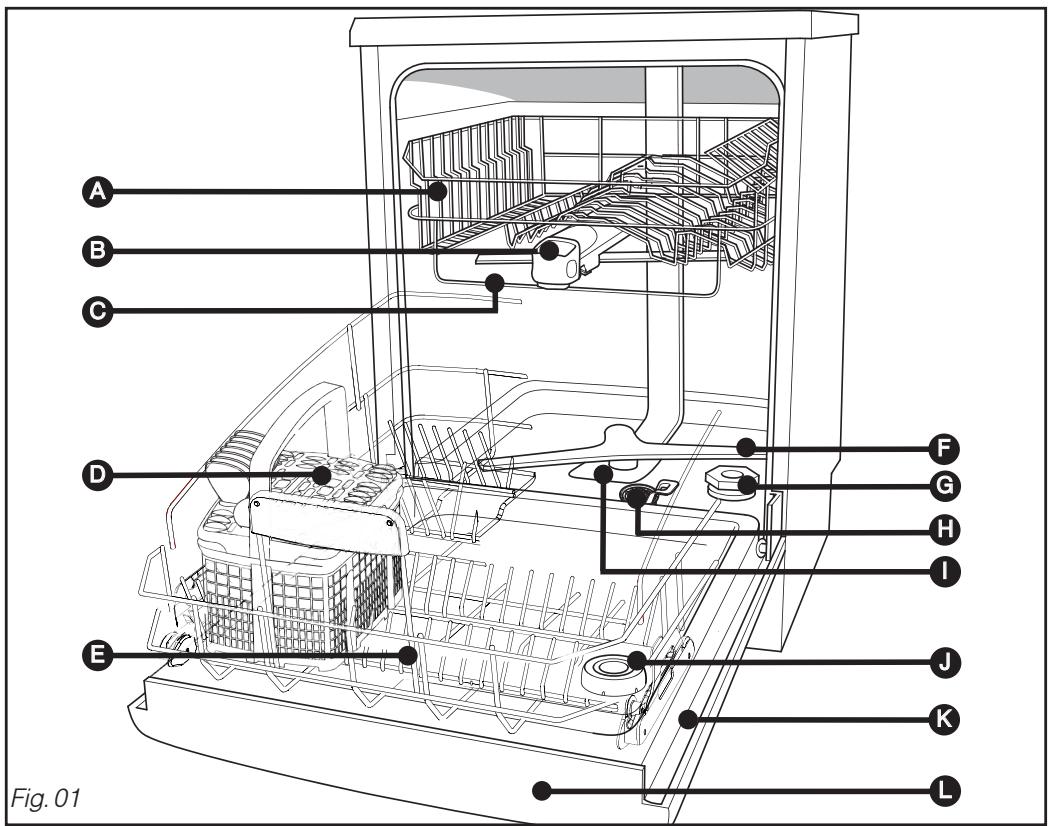

- Presentation generale du lave-vaissell
Panier supérieur B Distributeur de produits de lavage Fil gabarit anti-blocage Panier à couverts Panier inférieur F Bras d'aspersion inférieur
C Réservoir à sel régénérant Filtre à déchets Filtre principal Distributeur de produit de rinceage Plaque signalétique (Réf. S. A. V) Bandeau de commande
Conseil :
Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences des équipements peuvent apparaître entre votre appareil et les descriptions générées.

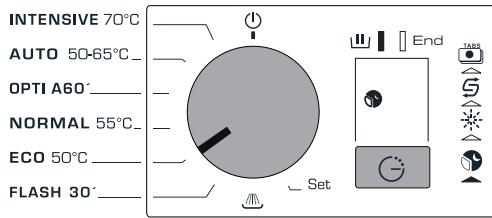

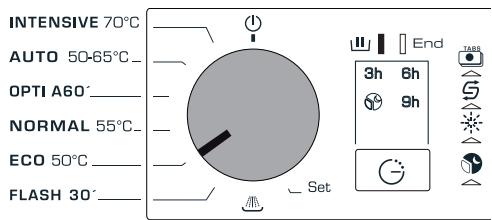

Choix d'un programme :
Tournez le sélecteur vers le programme désiré.
Tournez le sélecteur sur la position "Set" pour accéder au réglage de l'adoucisseur (voir page 10).

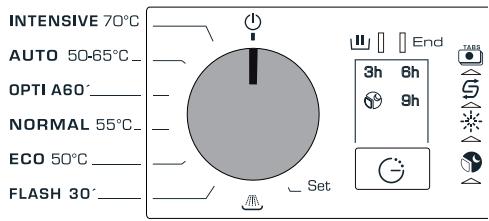

-Arret
Tournez le sélecteur sur la position “( )” lorsque le programme est terminé.
3 Touche de besoin :
- D'un lavage en départ différé ou en synchronisation "Heures Creuses".
- Dégréage de l'adoucisseur.
Appuyez brièvement sur cette touche pour démarrer votre programme.
En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant 3 secondes.
allumé : indique que la fonction est activée ; les programmes sont alors automatiquement adaptés en cas d'utilisation de tablette multifonction.
Sel:
allumé : vous indique le manque de Sel régénérant.
Liquide de rinçage :
allumé : vous indique le manque de produit de rinçage.
Heures creuses :
allumé : votre lave-vaisselle a détecté sur le réseau électrique les heures creuses disponibles (voir page 21).
allumé : vous indique que le programme est en cours.

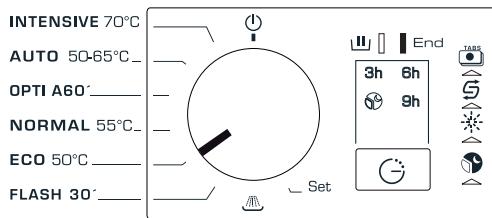

allumé : vous indique que le programme est terminé.

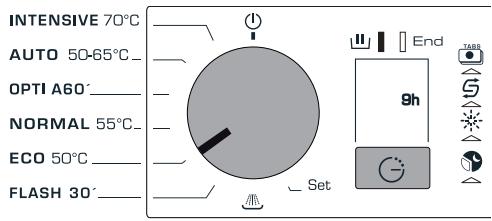

Départ différé :
allumé : vous indique le choix d'un lavage en départ différé (3h, 6h, 9h) ou en heures creuses
Important : Pour que vo
Pour que vous laviez votre lave-vaisselle, il donne un résultat de lavage et de séchage impeccable et sans trace, vous ne devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.
La DURETE de l'eau en FRANCE
| Légende | Dureté | hydrotimétique (TH) en degré français (°F) | adoucissement |
| faible | TH < 15°F | non indispensable |
| moyenne | 15-40°F | recommandé |
| forte | 40-55°F | indispensable |
| très forté | 55-70°F | indispensable |
Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.
Plus une eau est calcaire, plus elle est dite «dure».
Selon la dureté de l'eau de votre ville, utilisez les produits les derniers adaptations.
- Il existe plusieurs types de produits. Comment désirer ?
Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.
Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). Le sel régénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.
Important :
N'utilise en aucun cas de liquide pour vaisselle à la main.
Pour un confort d'utilisation, et dans certaines conditions de dureté d'eau seulement < 25°F, les pastilles multifonction peuvent rendre superflue l'utilisation de liquide de rinçage et ou de sel.
- Les "2 en 1" contiennent des détergents, du liquide de rinçage ou un agent faisant fonction de sel.
- Les "3 en 1" contiennent des détergents, du liquide de rinçage et un agent faisant fonction de sel.
- Les "4 en 1", "5 en 1",... contiennent en plus des additifs qui préviennent l'usure (opalisation) des verres ou les risques de corrosion, bleuement de l'inox.
Important :
Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.
Conseil :
En cas de doute, contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.
Mesurez la DURETE de l'eau
Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave-vaisselle, ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.
- Laissez couler l'eau du robinet pendant quelques instants.
- Remplissez un verre d'eau. Trempez la bandelette sortie de son étui pendant 3 secondes.
- Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.
Tableau de DURETE
| Bandelette | □□□□□ | □□□□□ | □□□□□ | □□□□□ | □□□□□ | □□□□□ | □□□□□ |
| Dureté | 0-10°F
0-1mmol/l
0 - 5,6 °dH | 10-18°F
1-1,8mmol/l
5,6 - 10 °dH | 18-25°F
1,8-2,5mmol/l
10 - 14 °dH | 25-40°F
2,5-4mmol/l
14 - 22,4 °dH | 40-55°F
4-5,5mmol/l
22,4 - 30,8 °dH | 55-70°F
5,5-7,0mmol/l
30,8 - 39,2 °dH | >70°F
>7,0mmol/l
>39,2 °dH |
| Eau | Douce | Peu dure | Peu dure | Dure | Dure | Dure | Très dure |
| Adoucissement et usage de sel | Facultatif | Indispensable si produits classiques | Indispensable si produits classiques | Indispensable | Indispensable | Indispensable | Indispensable |
1 produits classiques : P : détergent poudre ou L : détergent liquide ou pastille simple
- S : Sel régénérant + R : Produit de Rincage
2 produits multifonction : pastilles “multifonction”
Important :
Il est impératif de régler correctement l'adoucisseur en fonction de la dureté de l'eau utilisée.
- En cas de réglage trop faible, il y a des risques de traces calcaires.
- En cas de réglage trop fort, il y a des risques d'opalisation des verres.
En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

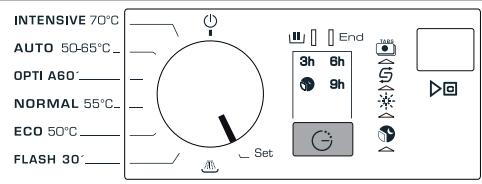

- Procédez comme suit au réglage de l'adoucisseur sur le tableau de commande :
- Tournez le sélecteur sur la position "Set". Les voyants , 3h, 6h, 9h, "", "End", "" s'allument.
- Appuyez sur la touche "Départ différé" , les voyants vous indiquent le réglage (réglage usine : voyants , 3h, 9h allumés).
- Pour modifier ce réglage (selon la durée de l'eau) procédez par appuis successifs sur "Départ différé". Chaque appui modifie le réglage. Reportez-vous au tableau ci-dessous.
- La validation du réglage est automatique à la sortie de “Set” ; sélecteur sur position programme ou “(1)”.
- Pour utiliser les pastilles multifonction, vous devez désigner le réglage, selon la durée de l'eau. < 25°F (2,5 mmol/l) : voyant allumé.
| Dureté | 0-10°F
0-1mmol/l
0 - 5,6 °dH | 10-18°F
1-1,8mmol/l
5,6 - 10 °dH | 18-25°F
1,8-2,5mmol/l
10 - 14 °dH | 25-40°F
2,5-4mmol/l
14 - 22,4 °dH | 40-55°F
4-5,5mmol/l
22,4 - 30,8 °dH | 55-70°F
5,5-7,0mmol/l
30,8 - 39,2 °dH | >70°F
>7,0mmol/l
>39,2 °dH |
| Produits
classiques | | | | | | | |
| Produits
multi-
fonction | | | | Voyant allumé :
Voyant clignotant : |
Important : la réserve en
Le réglage produits pour une durée d'eau < à 10°F ou < à 1 mmol/l désactive le voyant d'alerte de sel.
Porte mal fermée
Le voyant "L" clignote lorsque la porte n'est pas ou mal fermée.
Verrouillage accès programme
Pendant la durée du programme, l'accès au sélecteur de programmes est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation en appuyant 3 secondes sur la touche "Départ / annulation".
- La sécurité anti-débordement
Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.
La sécurité anti-fuite
Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.
Affichage en cas d'anomalies
En cas d'anomalies, le voyant "Fin" clignote rapidement.
Reportez-vous au tableau page 24.
Remarque:
Après résolution du début, appuyez trois secondes sur la touche "Départ / annulation"
pour déverrouiller l'accès.
Le chargement des produits lessiviels. (fig. 03-04-05)
Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommends pour lave-vaisselle.

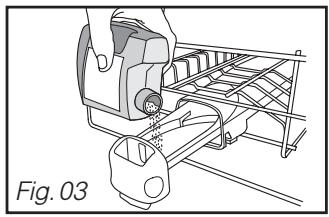

Les poudres ou les liquides dans le tiroir du distributeur (fig 03)
-Tirez le tiroir du distributeur. - Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale. En cas de vaisselle très sale et pour les programmes avec prélavage (voir page 18,19), nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle. - Fermez le distributeur.

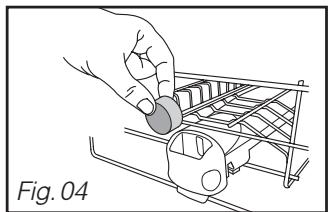

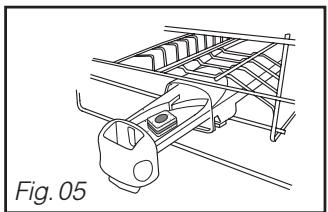

- Les pastilles "multifonctions" ou classiques (fig 04 et 05)
- Disposez la pastille dans le compartiment extérieur (Fig. 04), ou, pour un résultat optimal,
- Tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig 05). Fermez le distributeur.
Important :
Conservez ces produits hors de portée des enfants et à l'abri de l'humidité (les films de protection des pastilles peuvent être hydrosolubles).
N'utilisez que des produits spécialement conçus pour lave-vaisselle.
FR 8 / Chargement du SEL regenerant

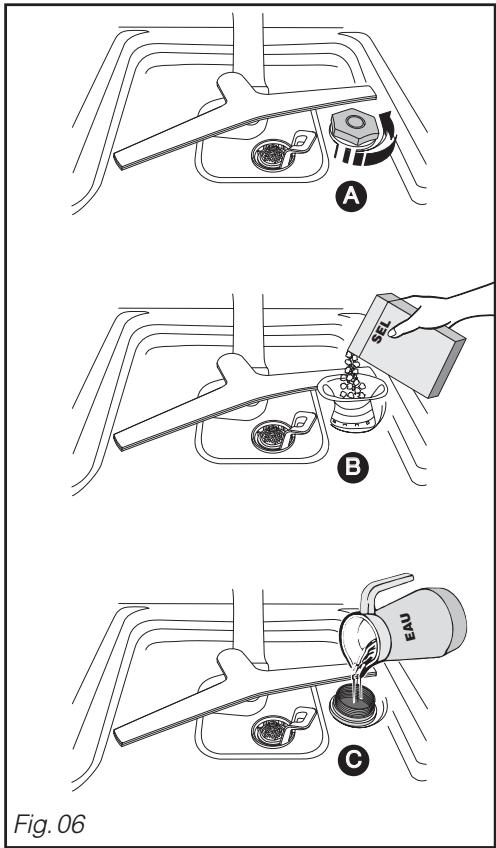

- Le chargement du sel régénérant. (Fig. 06)
Important :
Utilisez du sel régénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.
A. Dévissez et enlevez le bouchon du réservoir. B. Remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisselle. Utilisez l'entonnoir livré avec votre lave-vaisselle.
Révissez complètement.
La première fois, complétez avec de l'eau jusqu'au bord du réservoir.
- Réplissage du niveau de sel régissant:
Il s’éclaire lorsqu’il faut ajouter du sel. APRÈS un replissage, il peut rester allumé jusqu’à ce que le sel soit suffisamment dissout, en général après un cycle ou si le replissage n’est pas complet.
Il peut être désactivé comme indiqué page 10.
Important :
En cas de débordement du sel, enlevez les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un trempage ou à défaut un programme court (voir page 18-19) sans vaiselle.
Révissez bien à fond le bouchon du réservoir.

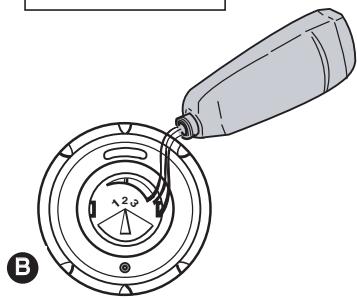

9 / CHARGEMENT DU PRODUIT DE RINCAGE
- Le chargement du produit de rincage. (Fig. 07)
Important :
Utilisez du produit de rinçage spécial lave-vaisselle, il vous permettra d'obtenir un vaisselle sec et brillant.
Dévissez et enlevez le bouchon du voir.
Remplissez le réservoir de produit de glace à la mise en service jusqu'à affleurer tout du levier de réglage. Sesse complétement.
Le réglage d'origine est 2.
En cas de mauvais séchage ou de traces (après avoir effectué plusieurs cycles), vous pouvez augmenter le dosage en réglant sur 3.
Conseil :
La position 1 réduit la consommation de produit de rinçage et peut être suffisante pour votre usage.
- Repérage du niveau de produit de rinçage : *
Il s'éclaire lorsqu'il faut ajouter du produit.
Fig. 07 Levier de réglage
Important :
En cas de débordement du produit sur la porte lors du remplissage, épanchez l'excess pour éviter la formation de mousse.
Très important : vaiselle non approvisionnée
- Les planches à découvert en bois,
- Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
- Les objets en étain et en cuivre, -Lavage de la vaisselle et les couverts collés,
- Les couverts avec manches en bois, en corne ou en nacre,
- Porcelaine antique ou peinte à la main.
Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.
Le PANIER inférieur
Disposez votre vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.
Placez les plats, les poêles de grand diamètre sur les côtés.
Évitez d'intercaler, d'accoler et de superposer les assiettes plates et creuses. (Fig. 08)
Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 09) (selon modulo).
Conseil : lorsque
Lorsque vous rentrez le panier inférieur, vérifiez qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.
Déchargement de la vaisselle :
Videz d'abord YOUR panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.
Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...
Rangez votre vaisselle de façon méthodique (rangée de verres, de tasses, de bols, etc...) afin de gagner de la place (Fig. 10).
Vous pouvez ranger également tasses, louches etc... sur les supports escamotables.
Conseil :
Orientez le creux des verres, des tasses, des bols vers le bas.
-Réglage en hauteur du panier supérieur
(selon modele)
Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 11)
① Réglage en position HAUTE :
Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.
② Réglage en position BASSE :
Soulevez-vous le panier à fond des deux côtés pour déverrouiller et raccompagnez-le ensuite jusqu'à la position basse.
Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l'horizontal.

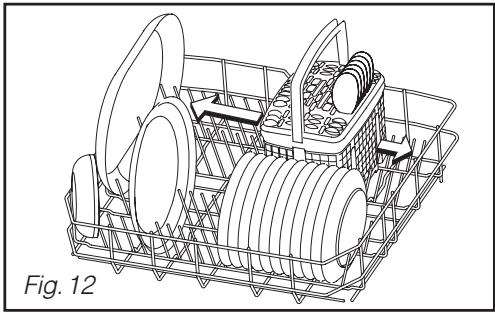

Le panier à couverts est coulissant pour vous permettre un chargement modulable.
Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi, vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 12).
Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle).
Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné.
Pour un lavage et un séchage optimaux, utilisez ces grilles de séparation en totalité ou partiellement (Fig. 13).
Orientez les manches de couverts vers le bas.
Important :
Pour des raisons de sécurité, nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).
Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.
Évitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.
Séparez l'argenterie des autres métaux en utilisant la grille de séparation.
Tableau des programmes
| Type de vaisselle :
- porcelain,
casseroles,
couverts, verres,
etc... | Mixte | Délicate | Mixte |
| Quantité, type,
état des résidues
alimentaires. | Cycle très court
(sans lesse)
pour rincer et
réhumidifier la
vaisselle en
atteke du lavage
prévu le
lendemain ou le
surlendemain. | Lavage très court
en 30 minutes
spécialement
adapté à une
faible charge de
vaisselle
quotidienne avec
une quantité
réduite de résidus
non séchés et
non gras. | Normalement sale
soit une quantité
normale de
résidus adhérents
et gras.
Programme le plus
économique
en eau et en
énergie. |
| Programmes | Trempage | FLASH 30' | ECO 50°C |
| Déroulement du
programme. | prélavage froid | | |
| | lavage 45°C | lavage 50°C |
| | rinçage | rinçage |
| | rinçage chaud | rinçage chaud |
| à titre indicatif : | | sèchage | sèchage |
| durée (min) | 15 | 30 | 180 |
| eau (l) | 4,5 | 11 | 11 |
| énergie (kWh) | 0,02 | 0,8 | 1,05 |
Ces valeurs se réfèrent : - à des conditions normales d'utilisation avec des produits séparés (détérgents, sel, produit de rinçage). - à des conditions d'utilisation de produits multifonction seulement. Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rinçage et de la tension de l'alimentation.
11 / LES PROGRAMMES DE LAVAGE
Mixte
Normalement sale soit une quantité normale de résidus adhérents et gras.
Mixte
Lavage court en 60 minutes spécialement adapté à une vaisselle quotidienne avec une quantité réduite de résidus peu adhérents.
Mixte
Détection automatique du degré de salissure. Optimise les résultats en privilégiant les économies d'énergie.
Résistante
Très sale. Grands plats et casseroles très sales, salissures cuites, GRAISSES, friture, gratin, sauce etc..
NORMAL 55°C
OPTI A60
AUTO 50 - 65°C
rincage
rincage chaud
sèchage
130-150
14,5-16,5
1,3-1,4
lavage 60°C
rincage
rincage chaud
sèchage
14-16
1,3-1,4
prélavage
lavage 50 - 65°C
rincage
rincage chaud
sèchage
85-115
14-16
1,25 - 1,4
INTENSIVE 70°C
préavage chaud
lavage 70°C
rinçage
rincage chaud
sèchage
120-140
14.5 - 16.5
1,7-1,8
Programmes préconisés :
IEC 436/DIN 44990
mode "Arrêt": 0,4 W
mode "Laisser sur marche": 0,7 W
Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l'état des résidus alimentaires.
Départ immédiat d'un programme
Choisissez votre programme en tournant le sélecteur A
Appuyez sur “”, le programme commence.
Le voyant "LJ" Θ s'allume.
Départ différé d'un programme
Choisissez votre programme en tournant le sélecteur de programme A
Programmez le départ différé, par appuis successifs sur la touche
Validez en appuyant sur .
Le voyant "L" s'allume.
Remarque : la sécurité él.
La sécurité électrique de porte, à l'ouverture ou à la fermeture, peut provoquer un bref allumage des voyants. Ce phénomène n'affecte pas le fonctionnement de votre appareil.
Selon le besoin et en particulier suite à un réglage de l'adoucisseur, le programme peut débuter par trois minutes de régénération des résines. Cette phase s'effectue sans bruit.
Heures creuses synchronisation
Votre lave-vaisselle est conçu pour détecter automatiquement le signal EDF heures creuses.
En sélectionnant cette option, votre lave-vaisselle démarrera automatiquement la nuit, sur la plage horaire la plus favorable pour les économies d'énergie.
Recherche de la période "heures creuses
Cette phase est activée à la première mise sous tension.
Votre lave-vaisselle vérifie si le système des heures creuses est disponible sur le réseau électrique. Pendant cette phase qui peut durer 24 heures maxi, toutes les autres fonctions de votre lave-vaisselle sont utilisables.
Lancement d'un programme en "heures creuses
Choisissez le programme en tournant le sélecteur de programme A.
Appuyez sur la touche B. Les voyants "C sont allumés.
Validez en appuyant sur "D"
Le programme commencera à la réception du signal "Heures Creuses".
Fin du programme
Quelques minutes avant la fin du programme, le voyant "End" clignote, le voyant "I I" reste allumé.
Lorsque le programme est terminé, seul le voyant "End" est allumé fixe.
Annulation d'un programme
Appuyez sur la touche "D" pendant quelques secondes. Le voyant "L" est éteint ; vous pouvez reprogrammer.
Arrêt de l'appareil
Lorsque le programme est terminé, tournez le sélecteur A sur la position 1
- Nettoyage des filtres a dechets
Le système de filtration est composé de plusieurs éléments :
A - Le filtre à déchets. B - Le grand filtre principal. C - Le micro-filtre.
Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.
Actions:
Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orientez le moulinet comme sur le dessin. (Fig. 15)

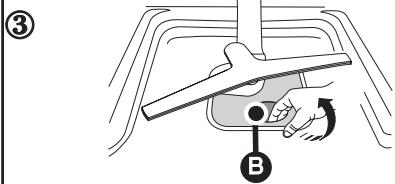

Dévissez d'un quart de tour le filtre à déchets puis le retirer A
Retirez le filtre principal B.
Retirez le tamis micro filtre C.
Nettoyez soigneusement les filtres A, B et C sous eau courante. (Fig. 16).
Remontage :
Procédez dans l'ordre inverse en positionnant les filtres C, BA.
Important :
N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour bien à fond.
Fig. 15
Fig. 16
Périodiquement
Tous les 3 ou 4 mois ; il est recommandé d'effectuer le programme le plus chaud "INTENSIVE 70°C" (lave-vaisse vide) avec un produit de nettoyage spécial lave-vaisse vendu dans le commerce.
Important :
Conservez ce produit hors de portée des enfants.
Arrêt prolongé
Nettoyez complètement votre lave-vaiselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.
Maintenez votre lave-vaisselle hors gel.
Conseil :
Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.
Entretien courant
Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.
L'expertise des professionnels au service des particuliers
Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.
14 / En cas d'anomalies de fonctionnement
| 3h6h 9h | ← pour les modèles sans écran :voyant(s) clignotant(s) → | 3h6h 9h |
| ●○○○ | d01: défaut d'alimentation eau (robinet) | d07: défaut Débordement/Antifuite | ●●●○ |
| ○●○○ | d02: défaut vidange | d08: défaut de distribution arrosage | ○○○● |
| ●●○○ | d03: défaut de chauffage | d11: défaut capteur de pression | ●●○● |
| ○○●○ | d04: défaut du capteur de température | d12: défaut niveau d'eau, (siphonage par tuyau de vidange) | ○○●● |
| ●○●○ | d05: défaut courant pompé trop faible | d13: défaut de surchauffe | ●○●● |
| ○●●○ | d06: défaut courant pompé trop fort | d14: mauvais raccordement tuyau de vidange ou débit robinet insu-fisant ou filtres encrassés. | ○●●● |
Conseil :
Lorsqu'un des defaults ci-dessus est survenu et en cas d'appel à un dépanneur, n'oubliez de lui communiquer le message affiché (d01, d02....) afin de lui faciliter la tâche.
| Problème | Causes possibles | Que faire? |
| La portetretombe lourdement à l'ouverture (modèle intégrable) | - ressorts de portepas assez tendus pour compenser le poids du panneau. | - serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant. |
| La porte ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable) | - ressorts de portetrop tendus. | - desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant. |
| - absence de panneau bois. | - équiper l'appareil d'un pan-neau bois (panneau agglo si provisoire), et régler les res-sorts. |
| La portet"accroche" à la ferme-ture | - appareil bancel | - réglez les pieds. |
| - portemal centrefee par rapport à la cuve. | - recentrer en réglient le pied AR. |
| Le panier supérieur ne tient pas en position haute | - mauvaise manipulation (le panier est tiré trop vite vers le haut). | - manœuvrer plus progressive-ment (voir notice), un côté puis l'autre. |
| Petite fuite autour ou sous l'ap-pareil | - fuite au robinet. | - vérifier présence joint et res-serrer écrou. |
| (déplacer l'appareil pour mistréux localiser la fuite) | - fuite provenant de l'appareil. (cf tableau défaut 07). | - fermer l'arrivée d'eau et appe-ler un technicien. |
| Petite fuite à la porte | - appareil bancel, pas de niveau. | - ajuster les pieds régables. |
| - portemal centrefee par rapport à la cuve. | - régler les pieds AR |
14 / EN CAS D'ANOMALIES DE FONCTIONNEMENT
Les voyants
| Problème | Causes possibles | Que faire? |
| Levoyant Sel ne s'éteint pas | -absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur. | -faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence. |
| Lesvoyants s'allument tous les uns après les autres | -programmation erronée. | -annuler la programmation en cours en appuyant 3 sec. sur la touche départ, puis refaire une nouvelle programmation. |
| Unvoyant clignote, le programme ne démarre pas. | -son modèle, mauvaise position du sélecteur de programme (entre 2 crans). | -positionner le sélecteur en face du programme. |
| Problème | Causes possibles | Que faire ? |
| Le cycle dure trop longtemps. | - les programmes économes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage. | - utiliser ces programmes de préférence de nuit, quand la durée et le délatei de fin ne sont pas importants. |
| L'appareil fait disjoncter | - ampérage insuffisant pour allermenter tous les apparêils en service simultanément.
- défaut interne à l'appareil. | - vérifier ampérage de la prise (10A mini) et capacité du compteur.
- appeler un technicien. |
| L'appareil ne démarre pas | - absence de tension secteur sur la prise.
- robinet fermé. (cf tableau défaut 01).
- tuyau d'alimentation plié.
- erreur sélection et blocage programme.
- appui trop long (>2") sur bouton départ.
- apparéil en sécurité (anti-fuite). (cf tableau défaut 07). | - vérifier prise et fissible
- vérifier ouverture du robinet.
- vérifier le passage correct du tuyau.
- annuler en appuyant 3" sur Départ et reprogrammer.
- faire juste une impulsion sur touche Départ pour lancer le programme.
- appeler un technicien. |
14 / EN CAS D'ANOMALIES DE FONCTIONNEMENT, MAUVAIS RÉSULTAT DE LAVAGE
| Problème | Causes possibles | Que faire? |
| L'appareil ne redémarre pas | - ouverture de la porte en cours de cycle de lavage. | - attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil). |
| L'appareil ne vidange pas(cf tableau défaut 02). | - opercule sur siphon d'évier non retirer. - tuyau vidange coudé. - filtres totallyment obstrués. - pompé bloquée. | - retirer l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien. |
| L'appareil est bloqué(cf tableau défaut 14). | - installation de vidange non conforme : vidange trop basse ou tuyau trop,enforcé. - syphonyne : l'appareil vidange en même temps qu'il remplit. - système de filtration encrassé. | - respecter les cotes d'installa-tion de la canne de vidange. - Nettoyer les filtres. |
| Problème | Causes possibles | Que faire? |
| Traces alimentaires, redépositions, "grains de sable" dans lesverres | -VAISSELLE mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).-moulinet supérieur bloqué par couvert, plat..-filtre mal verrouillé se soulèvependant le lavage.-tamis microfiltre encrassé.-Une ou plusieurs ouïes demoulinet bouchées. | - Bien ranger la VAisselle, utiliser les zones et accessoires les mieux adaptés à chaque type de pieces (voir notice).-vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.-vérifier placage et verrouillage du filtre (le tourner "à fond"vers la droite).-démonter et nettoyer tous les filtres (à l'eau tiège), y compris le tamis (1 fois par mois).-démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utilisez aucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet. |
| Traces graisseuses | - dose lessive trop faible, les-sive peu performante, produitéventé.-programme mal adapté (trop BASSE T°, durée trop courte). | - augmenter la dose, essayer une autre dessive.-choisisr programme avec tem-pérature supérieure. |
14 / EN CAS D'ANOMALIES DE FONCTIONNEMENT
MAUVAIS RÉSULTAT DE LAVAGE...
| Problème | Causes possibles | Que faire ? |
| Traces blanches
identities nature des traces) | - pellicule calcaire (s'enlève au vinaigre). | - vérifier présence de sel dans réservoir (voyant étéint = OK). |
| - traces de sel (gôtt salé sur vaiselle). | - vérifier durété de l'eau au robi-net et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin. |
| - eau trop dure pour une utilisa-tion dessive "4 en 1" sans rajout de sel. |
| - vérifier la bonne fermeture du bouchon de pot à sel. |
| Traces blanches
identities nature des traces) | - opalisation du verre par eau trop douce (ne s'efface pas). | - vérifier durété de l'eau au robi-net et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur). |
| Traces colorées (thé, vin, café) | - pièces de vaiselle mal dispos-sées. | - orienter les creux des réci-pients vers les jets. |
| - dose lessive insuffisante ou lessive pas assez performante. | - augmenter la dose, essayer une autre lessive. |
| - programme trop BASSE tempé-rature. | - désir un programme mistrés-adapté avec une température plus élevé. |
| - si vous utilisez un produit mul-tifonction. | - utilisez l'option "4 "en 1" (selon modele). |
| Traces de coulures ou goutes
sur verres | - manque produit de rincege ou dose insuffisante. | - vérifier voyant et remplir com-
pletement le réservoir, régler le doseur si nécessaire à posi-
tion supérieure. |
| - produit de rincege périmé ou inefficace. | - remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide). |
| - si vous utilisez un produit multifonction. | - utilisez l'option "4 "en 1" (selonmodele). |
| Traces séchéées sur verres, net-
teté insuffisante. | - si vous utilisez un produit multifonction. | - utilisez l'option "4 "en 1" (selonmodele). |
14 / EN CAS D'ANOMALIES DE FONCTIONNEMENT
Mauvais fonctionnement
| Problème | Causes possibles | Que faire ? |
| Remplissage en permanence | - canne de vidange tombée au sol.
- orifice vidange située trop bas par rapport à l'appareil. (cf tableau défaut 12).
- les filtres et le puit de vidange sont bouchés par excès de salissures. | - vérifier l'installation de vidange.
- démonter et nettoyer les filtres et le fond du puit de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lave-vaisse. |
| Beaucoup de déchets sur le grand filtré en fin de cycle. |
| Traces de rouille sur inox | - qualité inox (couteaux particulier) non adaptés au lavage en machine. | - utiliser couverts "special lave-vaisse".
- vérifieronne fermeture du bouchon pot à sel. |
Mauvais résultat de sechage
| Problème | Causes possibles | Que faire ? |
| Nombreuses gouttes sur les verres | - manque produit de rinceage ou dose insuffisante. - la dose n'est pas distribuée. - positionnement de vaisse. | - vérifier voyant et replir complètement le réservoir. - si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien. - pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes. |
| Gouttes sur vaisse en plasti-que, revêtement tétal... | - ces articles isolants ont une faible masse calorifique. | - les/disposer au moins en privi-égiant si possible le panier supérieur. |
| Moins bon séchage en pro-gramme rapide | - sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum. | - sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes. |
| Condensation sur parois de la contre-porte ou de la cuve. | - de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène). | |
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série).
Ces renseignements figurent sur la plaque signalétique (voir Fig. 17).
PIECES D'origine
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
Fig. 17
- Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente. Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.
Vous pouvez nous écrire :
Service Consommateurs BRANDT BP 9526 95069 CERGY PONTOISE CEDEX
ou nous téléphoner au :
⇒ tarif en vigueur au 1er avril 2004.
- Service fourni par FagorBrandt SAS, locataire-gérant, Établissement de Cergy, 5/7 avenue des Béthunes, 95 310 Saint-Ouen-l'Aumône SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.
