MODE D'EMPLOI VH 900 BE1 BRANDT

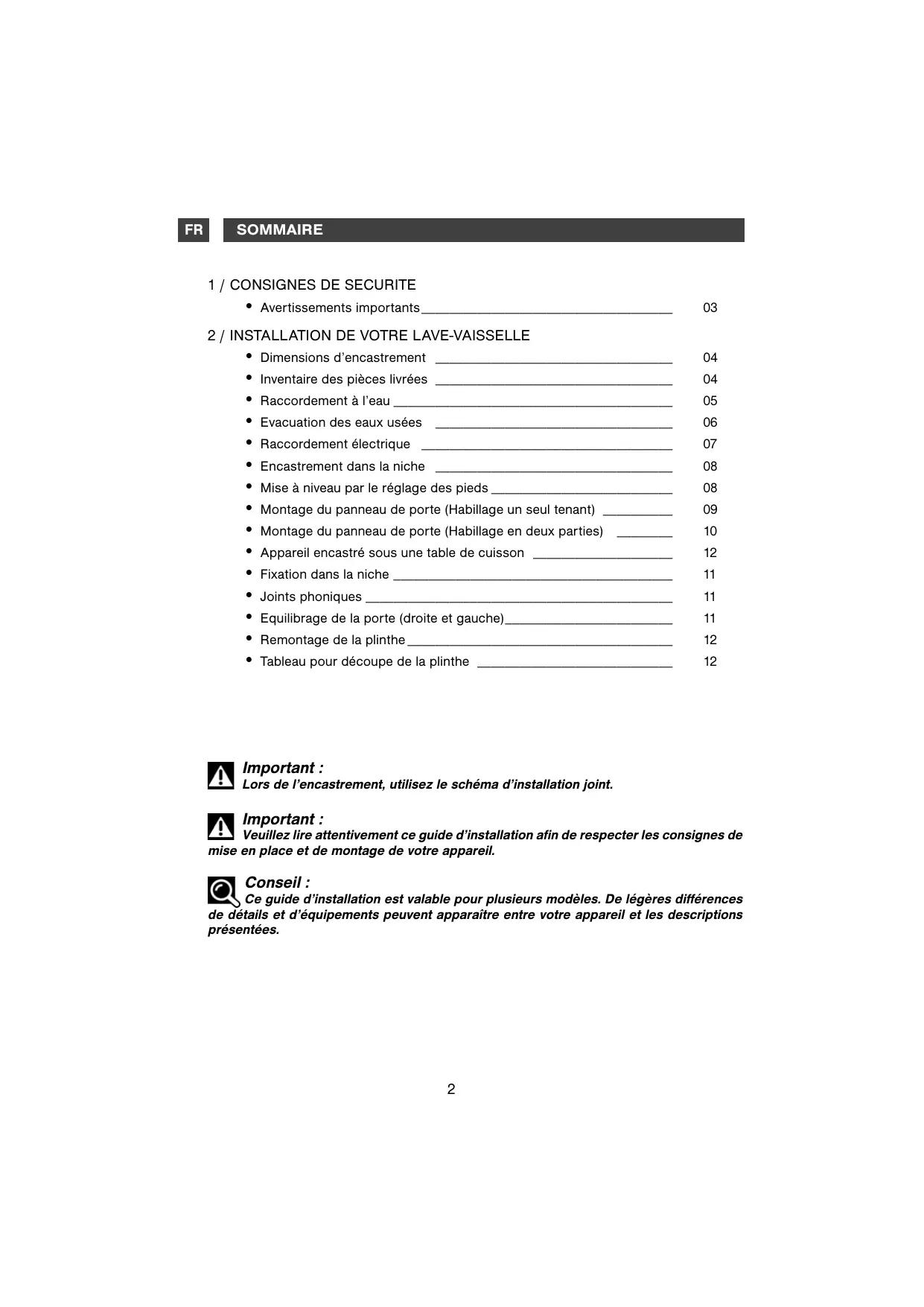

• Dimensions d'encastrement 04 Inventaire des pièces livrées 04 Raccordement à l'eau 05 Evacuation des eaux usées 06 Raccordement électrique 07
• Encastrement dans la niche 08
• Mise à niveau par le réglage des pieds 08 Montage du panneau de porte (Habillage en un seul tenant) 09 Montage du panneau de porte (Habillage en deux parties) 10 Appareil encastré sous une table de cuisson 12 Fixation dans la niche 11
• Joints phoniques 11 Équilibrage de la porte (droite et gauche) 11 Remontage de la plinthe 12 Tableau pour découpe de la plinthe 12

Important :

Veuillez lire attentivement ce guide d'installation afin de respecter les consignes de mise en place et de montage de votre appareil.

Ce guide d'installation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions générées.

Important :

Après déballage, vérifie que votre appareil n'ait pas subi de dégâts pendant le transport. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.

Danger:

Dans le cas d'un mauvais fonctionnement de l'appareil, débranchez l'appareil (retirez la prise) ou coupez le circuit concerné et fermez le robinet d'arrivée d'eau. Prenez contact avec notre service après-vente.

Important :

Tous les travaux électriques et hydrauliques nécessaires à l'installation de l'appareil doivent être réalisés par un electricien et un plombier qualifiés.

• Assurez-vous après avoir installé votre appareil, que celui-ci ne repose pas sur le câble d'alimentation ou sur les tuyaux d'arrivée et de vidange des eaux.
• Pendant toute l'installation, l'appareil doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre de votre installation électrique est conforme à la règlementation en vigueur.
• Les données de branchement électrique indiquées sur la plaque signalétique de votre appareil et celles du secteur doivent correspondre.

Important :

Pour votre sécurité, ne laissez pas la porte de votre lave-vaiselle entièrement ouverte après utilisation.

Au cas où l'installation de votre lave-vaiselle se fait sur un sol moquette, veillez à régler les pieds afin de laisser un espace d'aération sous l'appareil.

2 / Installation de votre lave-vaisselle

P1	3	Couilles de patin
P2	1	Plaque anti-buée autocollante
P3	1	Joint mousse d'insonération
P4	1	Clé de réglage patin avant
P5	2	Joints phoniques + autocollants de fixation (si besoin)

P6	2	Vis inférieur de positionnement du panneau
P7	2	Vis de fixation du panneau
P8	6	Vis de fixation du panneau
P9	2	Vis fixation de l'appareil au meuble
P10	1	Collier de raccord vidange
P11	1	Joint phonique

Raccordement à l'eau

Ce lave-vaisse peut être alimenté en eau froide ou chaude jusqu'à 60°C maximum. Pour une alimentation en eau chaude, vérifiez que votre tuyau d'origine permet le raccordement (marquage rouge sur le tuyau).

Nous vous recommandons cependant un raccordement à une arrivée d'eau froide.

Votre appareil est equipped d'un tuyau d'alimentation d'une longueur de 1,50 m.

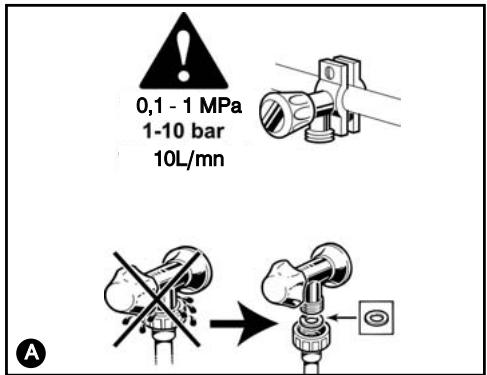

Branchez le tuyau à un robinet à nez filtré, diamètre 20/27 (3/4" BSP).

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs ci-dessous :

Débit: 10 l/mn (1 l/mn minimum).

Pressure : 1 bar à 10 bar (0.1 - 1 MPa) ©

Dans le cas d'une pression élevée, veuillez prévoir un régulateur de pression. Notre service des Eaux vous renseignera sur la pression des eaux de votre région.

Attention :

Si vous utilisez un robinet auto-per

Si vous utilisez un robinet auto-perceur, vérifiez que le débit d'eau est suffisant. Vérifiez la présence du joint d'étanchéité et le bon serrage du raccord A.

N'utilisez pas pour le raccordement des tuyaux déjà employés précédemment.

Évitez toute piqûre et/ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau, en particulier au moment d'encastrer l'appareil sous le plan B.

Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'accueil d'eau. Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé dans le tuyau d'accueil d'eau.

Danger: Le symbole «vous indique que l'appareil est équipé d'un dispositif électrique à ant de couper l'accueil d'eau (selon modèle). Ne laissez pas ce tuyau dans l'eau, ne le coupez pas.

Conseil : Tout raccordement sur une canalisation d'eau entraine obligatoirement un risque de fuite quelles que soient les précautions. Aussi fermez toujours le robinet-d'arrivée d'eau lorsque vous n'utilisez pas l'appareil.

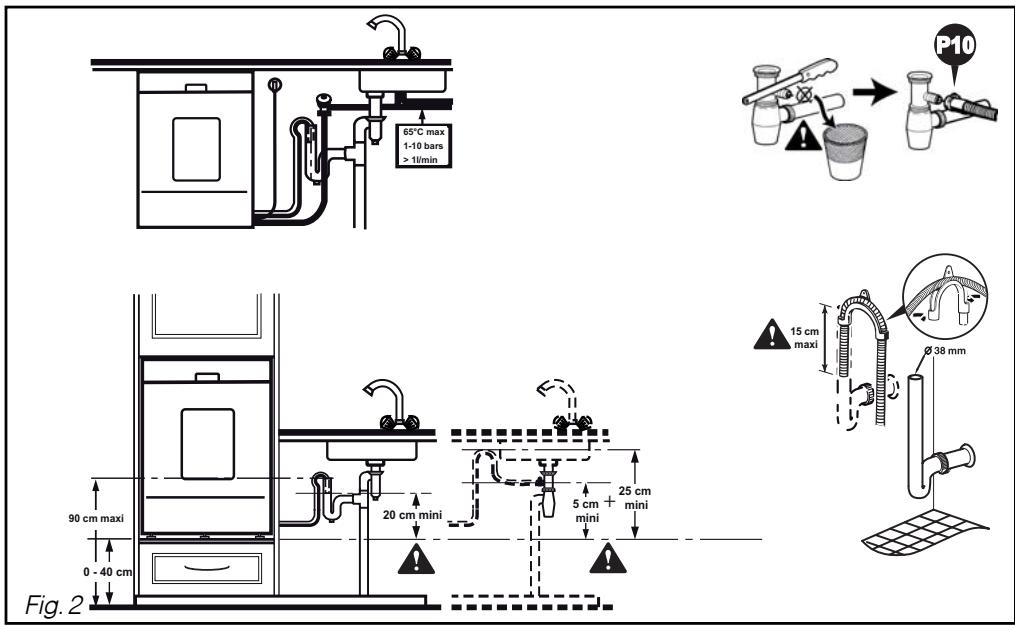

- Evacuation des EAUX USEES : FIG. 2

Vous pouvez raccorder l'extrémité du tuyau d'évacuation soit :

• Sur un siphon ventilé
• Sur un siphon d'évier

Lors d'un raccordement sur un siphon, vous nevez retirer l'obturator du siphon. Emmanchez ensuite l'embout cautchouc à fond. Ajoutez un collier de serrage P10.

Vous souhaiteriez augmenter la longueur de votre tuyau de vidange (3 m maximum). Dans ce cas vérifie que la vidange est correcte. Le tuyau doit reposer au sol et ne monter à la verticale qu'à proximité du système de vidange.

Pour les appareils installés en colonne, le système de vidange ne doit pas dépasser le dessus du lave-vaiselle et se situer à 20 cm minimum par rapport au bas de l'appareil.

Conseil :

Veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter toute inondation.

Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 0,40 m (minimum) et 0,90 m (maximum) du sol.

Veillez à respecter la dimension maximum d'emmanchement de la canne de vidange dans le tuyau du syphon.

Important :

Lors de la mise en place du tuyau, tirez progressivement afin de ne pas le plier. 3. Evitez toute piqûre ou étranglement du tuyau qui pourrait empêcher ou ralentir l'écoulement de l'eau.

Raccordement electrique

L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.

Avant de brancher votre appareil, assurez-vous que:

• La tension du secteur indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur fournie par votre installation.
• Notre compteur et les fusibles peuvent supporter l'intensité de votre lave-vaisse. Un fusible de 10 Ampères minimum est nécessaire.

Si vous devez brancher toute appareil à une tension d'alimentation différente de celle indiquée sur tout appareil, connectez un transformateur approprié.

Conseil :

Faites appel à un électricien qualifié pour faire les modifications ou assurez-vous de la conformité de votre installation électrique.

Cet appareil doit obligatoirement être raccordé directement à une prise de courant comptant une borne de mise à la terre.

Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné, ainsi qu'aux prescriptions supplémentaires de la Compagnie d'Electricité.

Attention:

La prise de courant doit rester accessible même après l'installation de votre appareil.

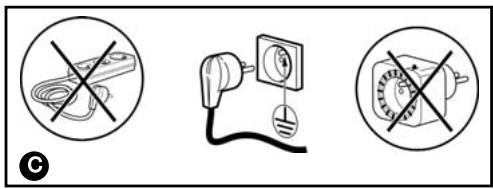

L'appareil ne doit pas être raccordé à l'aide d'une rallonge électrique, d'une prise multiple, ou d'un programmateur électrique différé

Notre responsabilité ne saurait être engagée, en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Votre lave-vaiselle est conforme aux directives européennes 73/23/CEE (Directive basse tension), 89/336/CEE (Compatibilité électromagnétique) modifiées par la directive 93/68/CEE.

Danger: pour vous

Pour votre sécurité, cette opération doit impérativement être effectuée par le service après-vente du fabricant ou par une personne habilitée de qualifications similaires afin d'éviter tous dangers.

Appareil livré sans prise de courant

Les fils du câble d'alimentation de votre appareil sont colorés d'après les codes suivants :

• Vert et jaune
• Bleu
• Marron

Neutre

Phase

Dans le cas où les couleurs du câble ne correspondent pas à votre prise de courant, procédez comme suit : Le fil de couleur vert et jaune doit être connecté au raccord de votre prise de courant marqué de la lettre E, du symbole 1 ou de couleur vert et jaune.

Le fil de couleur bleu doit être connecté au raccord marqué de la dette N ou de couleur noire.

Le fil de couleur marron doit être connecté au raccord marqué de la phase L ou de la couleur rouge.

2 / Installation de votre lave-vaisselle

• ENCASTREMENT DANS LA NICHE

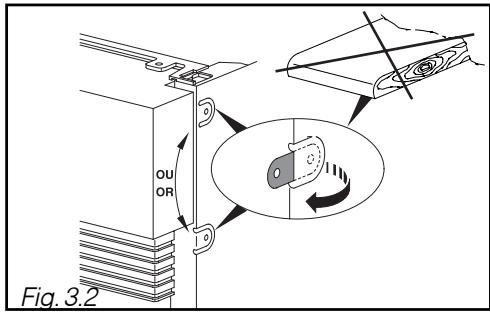

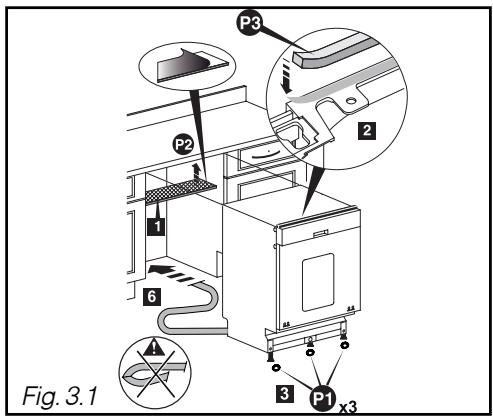

Collez l'anti-buée (Fig. 3.1). Collez la mousse d'encastrement (Fig. 3.1). - Clippez les trois coupelles sous les patins pour faciliter le glissement du lave-vaisselle (Fig. 3.1).

Dans le cas d'un plan de travail en marbre ou matériel similaire, vous devez fixer la lave-vaisselle par des vis latérales ; pour cela, avant la mise en niche, dépliez une patte de chaque côté des panneaux latéraux (Fig. 3.2).

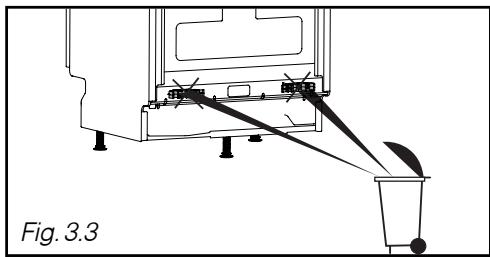

• Retirez les supports tuyaux (Fig. 3.3). Glissez l'appareil, ATTENTION de ne pas plier les tuyaux.

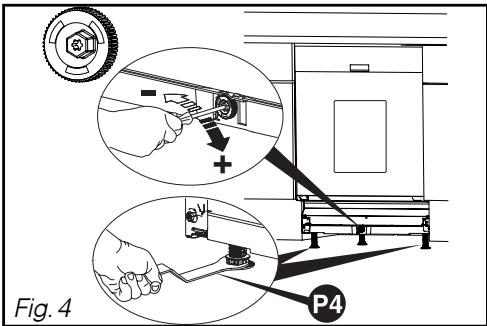

• MISE A NIVEAU PAR LE REGLAGE DES PIEDS

Les pieds avant sont réglables, ajustez-les si nécessaire à l'aide de la clé fournie. Le pied central est réglable à l'aide de la molette rouge. (visseuse avec douille de 8, clé à pipe de 8 ou tournevis torx T20).

Une bonne mise à niveau est nécessaire pour une parfaite fermeture et étanchéité de la porte (Fig. 4).

Assurez-vous que la porte du lave-vaiselle se ferme correctement, sans frottements latéraux.

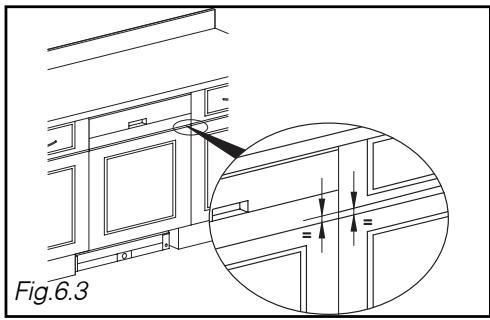

Montage du panneau de porte (habillage en un seul tenant)

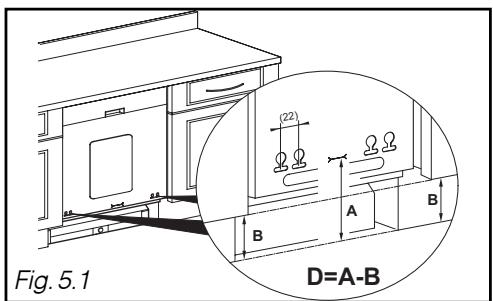

-Mesurez la distance entre le sol et le bas du panneau de porte du meuble adjacent (cote B, Fig. 5.1)

• Mesurez la distance entre le sol et le marquage au bas du panneau de porte (cote A)

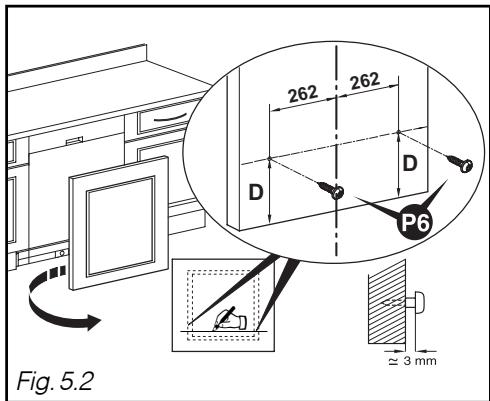

• Calculez la cote D = A - B, tracez un trait à la cote D à l'arrête du panneau, en partie basse. (Fig. 5.2)

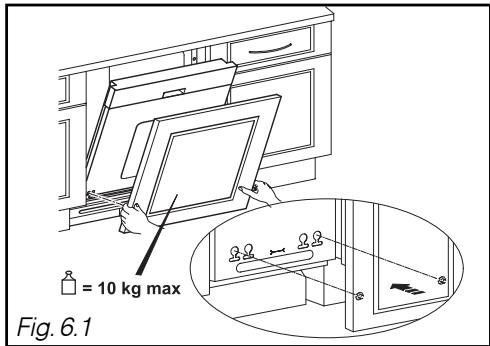

• Positionnez les deux emplacements de vis à 262 mm de l'axe du panneau bois. Mettre les 2 vis (Fig. 5.2)
• Positionnez votre panneau de porte en engageant les 2 vis dans les trous de la porte du lave-vaisselle (Fig. 6.1)
• Si problème de vissage, décalez la vis de 22 mm.

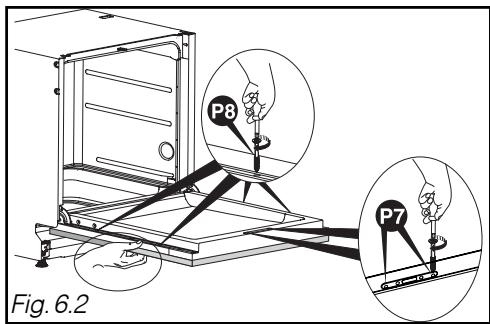

• Plaquez le panneau bois sur la porte (Fig. 6.2).
• atéralement si besoin par rapport au bandeau. Mettre les 2 vis F7 et les 4 vis R (Fig.6.2).

Attention :

Si le panneau de bois est très dur, veillez faire un avant-trou avant le vissage.

Conseil :

Si votre appareil est livré avec une feuille d'isolation phonique. La coller avant l'installation du panneau de porte.

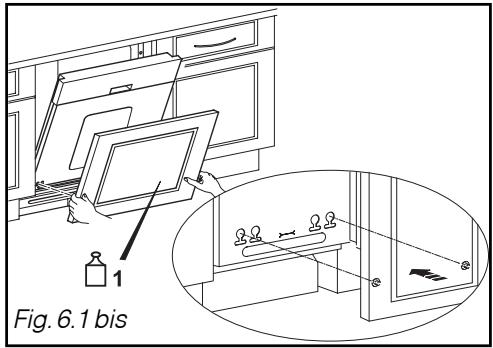

Montage du panneau de porte (habillage en 2 parties)

• Pour le montage de la première partie voir le chapitre précédent "MONTAGE DU PANNEAU DE PORTE (Habillage en un seul tenant) (Fig. 5.1 et 5.2).
• Positionnez votre panneau de porte en engageant les 2 vis dans les trous de la porte du lave-vaisselle (Fig. 6.1 bis)
• Si problème de vissage, décalez la vis de 22 mm.

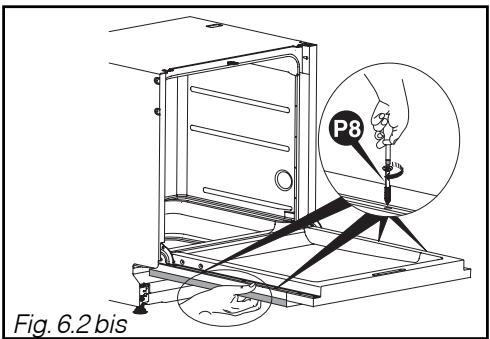

• Placez le panneau bois sur la porte (Fig. 6.2 bis).
• atéralement si besoin par rapport au bandeau. Mettre les 4 vis (Fig. 6.2 bis).
• Mesurez la distance entre le tiroir et le panneau de porte du meuble adjacent (Fig. 6.3).
• Plaquez la faux-tiroir en tenant compte de la distance mesurée (à l'aide d'une cale de bonne épaisseur).
• éralement si besoin par rapport au panneau de porte. Mettre les 2 vis et 2 vis (Fig. 6.4).

Attention :

Si le panneau de bois est très dur, veillez à faire un avant-trou avant le vissage.

Attention :

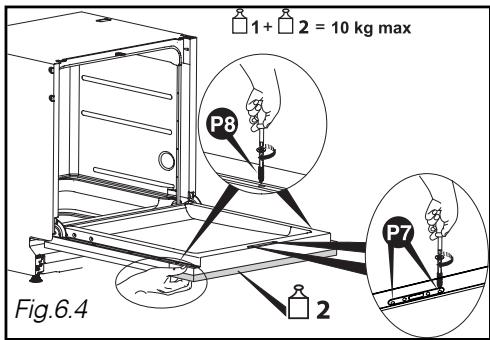

Le poids total du panneau de porte et des tiroirs ne doit pas excéder 10Kg max.

Danger:

Si vous plan de travail est équipé d'une table de cuisson située au-dessus de votre lave-vaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vaisselle. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur. Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisselle.

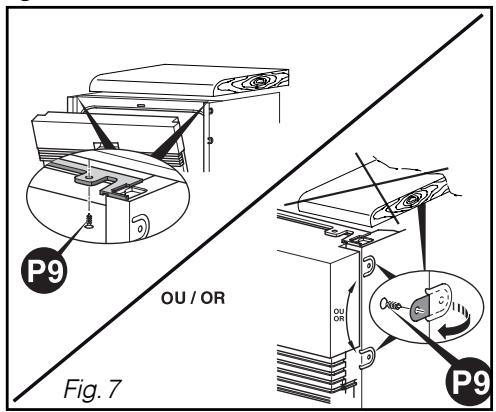

Fixez votre lave-vaiselle à l'aide des vis sous le plan de travail (voir Fig. 7) ou par les pattes que vous avez dépliées (Fig. 3.2)

Attention :

La vis fournie est prévue pour un panneau d'épaisseur minimum 16 mm. Si l'épaisseur est inférieure à 16 mm, changez de vis ou la raccourcir.

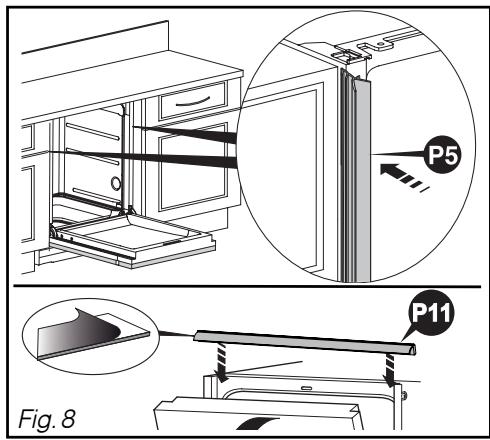

JOINTS phoniques

Pour une meilleure insonorisation de l'appareil encastre, installez les joints d'insonorisation. (selon modèle).(P5 Fig.8)

Eventuellement, dans le cas d'une niche plus grande, collez le joint à l'aide des adhésifs fournis.

Si l'appareil est fixé latéralement, il faut à la pose des joints échéancer le talon des joints pour le passage des pattes de fixation (tenaille).

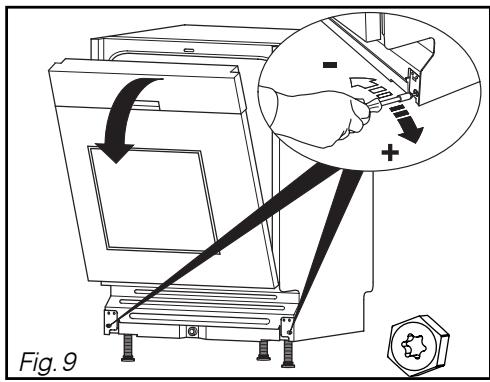

Equilibrage de la porte (DROITE et GAUCHE)

Ajustez la tension des ressorts, si nécessaire, pour compenser le poids du panneau d'habillage. Régalez de manière identique à droite et à gauche (Fig. 9).

La porte est correctement équilibrée si elle ne retombe pas lourdement à l'ouverture et si elle reste horizontale en position ouverte.

Remontage de la plinthe

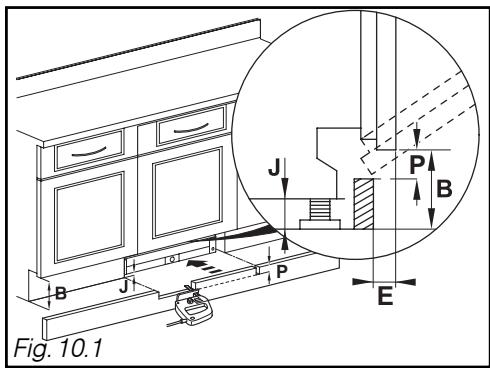

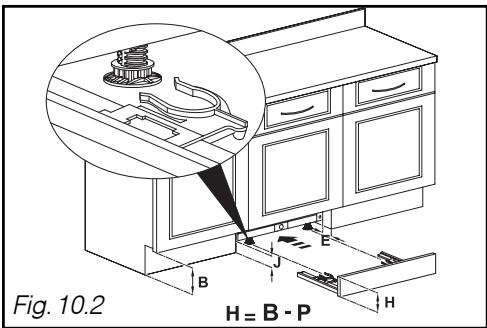

Remontez la plinthe en la découpant si nécessaire suivant une cote P (voir tableau et Fig. 10.1)

Calcul de la cote P (Tableau en dernière page) :

• Reprenez la cote B de la Fig. 51, mesurez le jeu J entre le sol et le dessous du lave-vaisselle. Calculez B-J.
• Mesurez la cote de profondeur de plinthe E (Fig. 10.1) entre la plinthe du meuble et la façade du meuble. Relevez la valeur P dans le tableau donné par E et B - J.

(exemple : Si E = 100, B - J = 140, alors P = 23).

• Sur une largeur de 600, découpez la plinthe sur une hauteur de la valeur de P.

Dans le cas d'une plinthe spécifique pour le lave-vaiselle, vous pouvez vous procurer auprès du SAV un kit (32X3252) de fixation indépendant. Dans ce cas, la hauteur de la plinthe sera H = B - P (Fig. 10.2).

Tableau pour decoupe de la plinthe

Hauteur de découvert P =
B-J-E	10	15	20	25	30-75	80	85	90	95	100	105	110	115
170	46	49	51	52	54	52	50	47	44	41	36	30	23
165	42	45	47	48	50	48	46	43	40	37	32	27	20
160	39	41	43	45	46	44	42	40	37	33	29	24	17
155	35	38	40	41	43	40	39	36	34	30	26	21	15
150	32	35	37	38	40	37	36	34	31	28	24	19	13
145	30	32	34	36	37	35	33	31	29	25	22	17	12
140	28	30	32	33	35	32	31	29	26	23	20	16	11
135	26	28	30	31	32	30	29	27	24	22	18	14	10
130	24	26	28	29	30	28	27	25	23	20	17	13	9
125	23	24	26	27	29	27	25	23	21	19	16	12	8
120	21	23	25	26	27	25	24	22	20	18	15	11	8
115	20	22	23	24	26	24	22	21	19	17	14	11	7
110	19	21	22	23	24	22	21	20	18	16	13	10	7
105	18	20	21	22	23	21	20	19	17	15	12	10	6
100	17	19	20	21	22	20	19	18	16	14	12	9	6
95	16	18	19	20	21	19	18	17	15	13	11	9	6
90	16	17	18	19	20	18	17	16	15	13	11	8	6
85	15	16	17	18	19	18	17	15	14	12	10	8	5
80	14	15	17	17	18	17	16	15	13	12	10	8	5
