| Type de produit | Système de sonorisation portable actif |
| Marque | HK AUDIO |
| Modèle | LUCAS MAX |
| Composants | 1 caisson de basses actif 15" + 2 satellites passifs 10" |
| Puissance totale | 2000 W (caisson 1200 W + satellites 2x400 W) |
| Type d'amplification | Amplificateur numérique Classe D |
| Processeur | DDO™ Controller 24 bits/48 kHz, traitement interne 56 bits |
| Configurations système | 5 presets: Mute, Speech, Live 1, Live 2, DJ 1, DJ 2 |
| Réponse en fréquence (caisson) | 40 Hz - 130 Hz (±3 dB) |
| Réponse en fréquence (satellite) | 130 Hz - 19 kHz (±3 dB) |
| Directivité (satellite) | Pavillon CD 60° x 40° |
| Angle d'inclinaison (satellite) | DuoTilt™ 3° ou 7° |
| Entrées audio | 2 combinées jack/XLR symétriques (L/R) |
| Sorties | 2 Through XLR, 2 Speakon® vers satellites |
| Alimentation | 220-240 V / 100-120 V, 50-60 Hz, consommation max. 1800 W |
| Protection | Limiteurs multibande (DDO™), filtre subsonique, circuit de protection des haut-parleurs |
| Dimensions (caisson) | 48,5 x 49,5 x 58,5 cm (l x h x p) |
| Dimensions (satellite) | 31,5 x 49 x 32 cm (l x h x p) |
| Poids (caisson) | 42,3 kg |
| Poids (satellite par paire) | 12,6 kg chacun |
| Garantie | Jusqu'à 5 ans après enregistrement en ligne |
| Accessoires inclus | Câbles secteur et Speakon®, housses de transport en option |
| Entretien | Nettoyer les grilles d'aération, éviter poussière et humidité, ne pas obstruer la ventilation |
| Sécurité | Ne pas ouvrir, utiliser uniquement avec mise à la terre, respecter les tensions indiquées |
| Réparabilité | Réparation par personnel agréé HK AUDIO uniquement |
FOIRE AUX QUESTIONS - LUCAS MAX HK AUDIO
Questions des utilisateurs sur LUCAS MAX HK AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de sonorisation portable au format PDF gratuitement ! Retrouvez votre notice LUCAS MAX - HK AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LUCAS MAX de la marque HK AUDIO.
MODE D'EMPLOI LUCAS MAX HK AUDIO
Priere de dire avant l'emploi et a conserver pour utilisefaction ulterieure!
- L'apparéel a été liéqu par HK AUDIO © selon la norme IEC 60065 et a quitté l'entreprise dans un état irréprochable. Afin de conserver cet état et d'assurer un fonctionnement sans danger de l'apparéel nous conséillons à l'utiliser la lecture des indicateurs de sécurité containés dans le mode d'emploi. L'apparéel est conforme à la classification 1 (mise à terre de protection).
- SURETE, FIABILITE ET EFFICACITE DE L'APPEARIL. NE SONT GARANTIS PAR HK AUDIO ® QUE SI:
- Montage, extension, nouveau réglage, modification ou réparation sont effectuels par HK AUDIO © ou par toute personne autorisée par HK AUDIO ©.
- L'installation électrique de la pierce concernée correspond aux normes IEC (ANSI).
- L'utilisation de l'appareil suit le mode d'emploi.
AVERTISSEMENT:
- A moins que cela ne soit manuellement possible, tout enlevement ou ouverture du bottier peut entrainer la mise au jour de pieces sous tension.
-
Si l'ouverture de l'appareil est nécessaire, celui-ci doit être coupé de chaque source de courant. Ceci est à prendre en considération avant tout ajustement, entretien, réparation ou changement de pieces.
-
Ajustement, entretien ou réparation sur l'appareil ouvert et sous tension ne peuvent être effectuels que par un spécialiste autorisé par le fabricant (selon VBG4). Le spécialiste étant conscient des dangers liés à ce genre de réparation.
- Les sorties de baffles qui portent le signe IEC 417/5036 (fig. 1, voir en bas) peuvent etre sous tension dangereuse. Avant de branchier l'apparétil utilis uniquement le cable de raccordement conseilé par le fabriquant pour raccorder les baffles.
Touées prises des cables de raccordement doivent être, si possible, visées ou verruées sur le botier.
- Utilisation de fusibles rafistolés ou court-circuits est inadmissible - seulement: IEC127.
L'utilisation de fusibles rafistoles ou court-circuites est inadmissible. - Ne jamais interrompre la connexion du circuit protecteur.
- Il est conseilé de ne pas toucher aux surfaces pourvues du signe "HOT" (fig. 2, voir en bas), aux parois arrirées ou caches munis de fentes d'áération, éléments d'áération et leurs caches ainsi qu'aux tubes et leurs caches.
Les éléments pouvant atteindre des températures élèvées pendant l'utilisation de l'appréil.
- Les Niveau de puissance élèvés peuvent entrainer des léasons auditives durables. Evitezdonlack proximéhaut-parleursutilisésàhaute puissance.Lorsdhaute puissance continueutiliseaza protection auditive.
BRANCHEMENT SUR LE SECTEUR:
L'appareil est concu pour une utilisation continue.
- La tension de fonctionnement doit concorder avec la tension secteur locale.
- Le raccordement au réseau électrique s'effectue avec l'adaptateur ou le cordon d'alimentation livré avec l'airneau.
- Adaptateur: Un cable de raccordement abime ne peut être remplaced. L'adaptateur est inutilisable.
- Evitez un raccordement au réseau par des boîtes de distribution surchargeés.
- La prise de courant doit être placée à proximé de l'appareil et facile à atteindre.
LIEU D'INSTALLATION:
L'appareil doit être placé sur une surface de travail propre et horizontale.
L'appareil en marche ne doit en aucun cas subir des vibrations.
- Posez l'appareil en place de sorte que l'interrupteur du réseau reste accessible facilement.
- Evitez dans la mesure du possible poussière et humidité.
- L'appareil ne doit pas être place à proximité d'eau, de baignoire, lavabo, évier, piece d'eau, piscine ou dans une piece humide. Ne place auc sein vase, verre,outeille ou tout objet rempli de liquide sur l'appareil.
L'appareil doit être suffisamment aéré.
- Ne jamais recouvir les ouvertures d'arraison. L'appareil doit être placé à 20 cm du mur au minimum. L'appareil peut être monté dans un Rack si une ventilation suffisante est possible et si les conseils de montage du fabricant sont suivis.
- Evitez les rayons de soleil et la proximé de radiateurs, chauffages etc.
- Une condensation d'eau peut se former dans l'appareil si celui-ci est transporté brusquement d'un endroit froid à un endroit chaud. Ceci est particulièrement important pour des apparèels à tubes. Avant de brancher l'apparéil attendre qu'il ait la température ambiente.
- Accessoires: L'apparéel ne doit être placé sur un chariot, support, trépéd, bât ou table insable. Une chuté de l'apparéel peut entrainer aussi bien des dommages corporels que techniques. Utilisiez l'apparéel uniquement avec un chariot, Rack, support, trépéd ou bât conseilé par le fabricant ou vendu en combinaison avec l'apparéel. Les indications du fabricant pour l'installation de l'apparéel seront à suivir, et les accessoires d'installation consellés par le fabricant sont à utiliser. Un ensemble support et apparéel doit être déplace avec précaution.
Des mouvements brusques et des revêtements de sol irreguliers peuvent entrainer la chute de l'ensemble.
- Equipements supplémentaires: Je jamais utilise un équipement supplémentaire n'ayant pas été conséilé par le fabricant, ici pouvant entrainer des accidents.
- Afin de protégier l'apparéel pendant un orage ou s'il ne doit pas être utilisé pendant un certain temps, il est conséilé d'éleverer la prise au secteur.
Ceci évité des dommages dôs à la foudre ou à des coups de tension dans le réseau au courant automatique.
Fig. 2
Bienvenue dans la famille HK-Audio®!
Nous vous remercions d'avoir opté pour un produit HK AUDIO®.

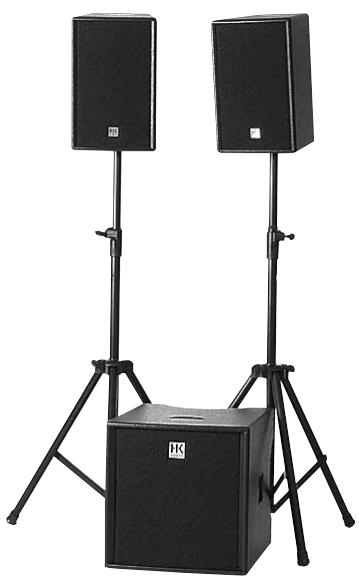

Le L.U.C.A.S MAX est composé de deux satellites et d'un caisson de basses dans lequel est intégré l'ensemble des composants électroniques des étages de puissance du caisson de basses et des satellites. L'électronique est parfaitement adaptée aux haut-parleurs utilisés, garantissant ainsi un son et des impulsions d'excellente qualité tout en protégeant le système contre les surcharges. De plus, cette conception rend le système extrémement facile à utiliser.
Vous n'veaz pas besoin de vous soucie ni des reglages ni des ajustages du niveau. Mettez simplement en place les composants du système, branchez le cordon d'alimentation secteur et les cables de signaux et le tout est pret a fonctionner.
Un système actif HK AUDIO® n'est pas simplement un système composé de deux enceintes actives montées sur trépieds. Il constitue une solution de sonorisation complet, complenant un caisson de basses, des satellites et une électronique minutieusement adaptée.
Pour pouvoir réaliser ce projet, nos ingénieurs ont développé de nouvelles technologies spécialement élaborées pour ce système. Le système de sonorisation actif HK AUDIO se désigne des enceintes actives traditionnelles par ses six caractéristiques-Uniques en leur genre.
L'equipe HK AUDIO vous souhaite une entiere satisfaction avec votre L.U.C.A.S MAX!
Garantie
Veuillez enregistrer votre L.U.C.A.S MAX avec la carte d'enregistrement fournie et une prolongation de garantie gratuite pouvant aller jusqu'à 5 ans vous sera accordée !
Pour cela, utilisez notre service d'enregistrement en-ligne sur notre site Internet www.hkaudio.com. Si vous n'avez pas la possibilité de vous enregistrer en ligne, vous pouvez également replir la carte de garantie ci-jointe et nous la renvoyer par fax ou par voie postale.
Important : enregistrez le caisson de basses et les satellites sur des cartes d'enregistrement différents.
L'enregistrement n'est valable que si les cartes d'enregistrement dûment remplies ont été returnées à HK AUDIO® dans les 30 jours suivant la date d'achat ou si l'enregistrement a été effectué dans les déliés sur Internet. Ainsi, nous avons la possibilité de savoir où et par qui nos apparèils sont utilisés. Ces informations nous permettent également d'améliorer la conception de nos produits. Bien entendu, vos données sont soumises à la réglementation sur la protection des données.
Merci!
HK AUDIO®
Technical Service
Postfach 1509
66959 St. Wendel
Allemagne
Sommaire
1 Composants système L.U.C.A.S MAX 22
2 Transport. 22
3 Connexions et éléments de commande. 23
4Trucs et astuces 24
5 Accessoires L.U.C.A.S MAX 24
6Depistage des pannes 26
7 Caracteristiques techniques. 27
Des caractéristiques unique en leur genre, pour une performance nec plus ultra
La technologie DDO™ Controller
Le contrôleur DDO™ compensate les différences de dynamique des composants en polyamide (caissons de basses, haut-parleurs mediums et aigus, etages de puissance, diviseurs de fréquence, etc.) et rend ainsi homogène la dynamique du système.
Digital Amping - davantage d'efficacité et de dynamisme
D'une efficacité extrémement élevée de plus de 90 - % ,les étages de puissance numériques Classe D sont nettement plus petits, plus légers et plus compacts que les étages de puissance traditionnels. La sollicitation thermique plus faible des composants accroit leur fiabilité. Le temps de montée (slew rate) considérablement plus rapide et le facteur d'atténuation plus élevé sont audibles sous forme de réponse nettement plus rapide et plus précise des systèmes.
MultiBand-Limiting et Companding
Optimisé pour chaque bande de fréquence.
Plusieurs limiteurs et compensateurs adaptés les uns aux autres traitent des bandes de fréquence différentes. Ce traitement du signal indépendant des haut-parleurs permet d'obtenir une projection dynamique naturelle et, par conséquent, un son puissant et équilibré sur la totalité du spectre des fréquences.
DuoTilt™ 3/7 -(Meilleure utilisation de l'énergie acoustique
La nouvelle embase pour pied d'enceinte DuoTilt™ assures une exploitation plus efficace de l'énergie acoustique. Grâce à ses deux angles d'orientation différents (3^, 7^) , les satellites peuvent être orientés de manière optimale vers le public. Les réflexions perturbatrices au plafond sont évitées, le son est plus puissant et d'une plus grande clarté.
Filtre Subsonic
Le filtré Subsonic intégré élimine toutes les fréquences ultra basses indésirables. Les signaux situés au LED à des sous-basses, tels que les bruits d'impact, le vent ou autres, consomment inutillement beaucoup d'énergie pour renforcer les signaux situés -en-dehors du spectre de fréquences utile du haut-parleur. Le filtré Subsonic protège l'amplificateur contre ces fréquences et augmente ainsi le volume de sortie utile et effectif de tout le système.
Protection de l'étage de puissance et du haut-parleur contre les fréquences ultra basses nuisibles
- Restitution nette et puissant des basses avec un volume de sortie supérieur
Easy Setup and Handling – moins de stress avant l'entrée en-scène
Comme tous les systèmes actifs HK AUDIO, le L.U.C.A.S MAX a eté concu sous forme de système et est constitué de composants en parfaite harmonie. Au cours de la phase conceptuelle, tout a eté mis en œuvre pour qu'il soit facile à transporter et rapide à monter. Résultat : son utilisation est simple et il n'y a pas de réglages difficiles.
- Concept du système : tous les composants sont spécialement concus pour être en parfaite harmonie
- Montage rapide, utilisation simple - énorme gain de temps!
- Moins de stress = plus de plaisir et une musique de toute valeur qualité
1 Composants système L.U.C.A.S® MAX
Subwoofer
Le boîtier du caisson de basses L.U.C.A.S MAX est divisé en deux chambres. La partie avant constitue le veritable boîtier du haut-parleur 15'' à radiation directe. Celui-ci se caractérisse par une puissance de 1200 W et offre une impédance nominale de 4-Ohms. Derrière ce premier boîtier se trouve le boîtier de l'électronique active composée du bloc d'alimentation, du contrôleur numérique DDO™ et des étages de puissance Classe D.
Satellites
Dotés d'un haut-parleur HK Audio Custom Speaker 10" et d'un moteur à compression de 1" à pavillon CD 60^40^ . Leur puissance s'élevée à 400 W RMS et leur impédance nominale à 8 ohms.
La nouvelle embase intégrée pour pied d'enceinte DuoTilt™ HK Audio garantit une utilisation plus efficace de l'énergie acoustique. Les réflexions perturbatrices au plafond sont réduites au minimum, le son est puissant et d'une grande clarté. L'enceinte se situe toujours au niveau du centre de gravité, ce qui l'empêche de vaciller, de basculer ou de pivoter accidentellement.
2 Transport
Pour pouvoir transporter le système, posez le caisson de basses sur les roulettes puis les satellites avec la grille en mousse sur le caisson de basses. Pour éviter qu'ils ne glissent, attachez les satellites, par ex. à l'aide d'une sangle. Utilisez les housses HK-Audio, L.U.C.A.S MAX d'origine pour transporter votre système lors de vos déplacements. Bien matelassé et protégé contre l'humidité, votre système L.U.C.A.S MAX vous procurera longtemps entière satisfaction.
Informations relatives aux DEL du circuit limiteur Le statut du circuit limiteur de I'etage des signaux de gauche et de droite ainsi que de ceux du caisson de basses est signalé par une DEL. Comment haut-il interpréter I'affichage? La DEL verte indique qu'un signal est appliqué à l'entrée respective. Tant que la DEL est verte, le système fonctionné à bas ou à moyen régime et le «-headroom » (réserves de puissance) est encore suffisant pour les étages de puissance. Une lumière jaune indique que le système fonctionné à haut régime. La DEL jaune peut clignoter régulièrement
mais ne doit jamais être allumée en permanence. Dans pareil cas, réduisez le volume sonore sur la table de mixage. Une lumière rouge indique que le système est en mode de protection, c'est-à-dire qu'un défaut ou une surcharge ont été détectés et que le volume des étages de puissance est désactivé.
3 Connexions et éléments de commande

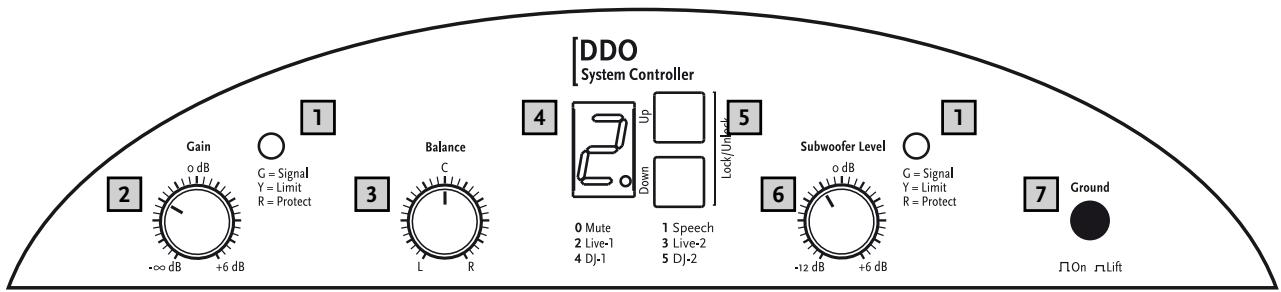

Subwoofer L.U.C.A.S MAX
1 LED du circuit limiteur
Le « compte-tours » du système actif. Indications sur l'etat de fonctionnement. Cf. également les informations relatives aux LED du limiteur.
2 Gain
Commandes:Réduisez l'amplification à l'aide du potentiametre Gain avant demettre le système en service (rotation vers la gauche).
Avant d'allumer le système, assurez-vous qu'il est relié aux satellites et que tous les autres composants raccordés sont déjà allumés. Aussi bien la table de mixage raccordée que tous les générateurs de signaux qui y sont branchés (keyboards, amplis d'instruments, effets, etc.) doivent avoir été mis en marche.
Après avoir allumé le système, tournez le potentiemètre Gain jusqu'en position mediane (o dB).
Si vous utilise une table de mixage avec votre système, conservez en priorité cette position.
Note : si vous souhaitez brancher directement un lecteur de CD ou un clavier, il se peut, dans certaines circonstances, que le volume maximum ne puisse pas etre atteint. Pour cela, tournez complètement le potentiometre Gain vers la droite.
En cas d' apparition de distortions ou de surcharges, vérifie les générateurs de signaux et si possible réduisez leur signal de sortie. Si, de cette manière, vous ne parvenez pas à modifier le signal envoyé au L.U.C.A.S MAX, adaptez-le au moyen des potentiOmétres Gain. (cf. égalément « Trucs et astuces »)
3 Balance
Commandes : Tournez le potentiemetre Balance vers la gauche ou vers la droite pour modifier le rapport des niveaux sonores entre le canal de gauche et le canal de droite.
4 Display
Affichage:L'affichage numérique indique la configuration système selectionnée (o à 5).
O Mute - Le volume du système est désactiver.
Aucun signal n'est restitué.
1 Speech - Configuration pour retransmission vocale (discours)
La restitution de la voix et de la parole est ici placé au premier plan. Le niveau sonore du caisson de basses est abaisse pour minimiser les bruits de chocs et les bruits de pop retransmis par le micro.
2 Live 1 - Configuration 1 pour applications Live La configuration Live 1 permet d'obtenir des basses percutantes et dynamiques, avec une reponse rapide. La voix est également placée au premier plan.
3 Live 2 - Configuration 2 pour applications Live La configuration Live 2 permet d'obtenir des basses plus souples et plus graves avec un niveau sonore quelque peu réduit. La voix est moins prédominante, comparée à la configuration Live 1.
4 DJ 1 - Configuration 1 pour restitution musicale sur CD
La configuration DJ1 permet une restitution sociale ideale sur CD avec des basses puissantes et profondes, des mediums un peu effacés et des aigus prononcés.
5 DJ 2 - Configuration 2 pour restitution muscale CD/MP3
Tout comme la configuration DJ1, la configuration DJ2 est parfaitement adaptée à la restitution musicale sur CD mais en plus, elle offre une optimisation sonore des sources MP3, avec des basses plus dynamiques et des aigus doux. On obtient ainsi un son plus naturel et moins comprése.
Nota : l'écran clignote lorsque le contrôle a déactivé l'entrée. Cette fonction est contrôle temporairement et en fonction du niveau sonore lorsqu'aucun signal n'est present à l'entrée.Dés que le niveau sonore du signal d'entrée dépasse la valeur seuil, le système est immédiatement « réactif »
5 Touches Up Down
Touches permettant de changer de configuration système
Commandes : Pour déverrouiller les touches, appuyez simultanément sur les touches « Up » et «-Down-» pendant env. 1 à 2 secondes. La dette U (Unlock) s'affiche brievement à l'écran.
Vous pouvez maintainant selectionner la configuration souhaitee a I'aide des touches « Up » ou « Down ». Quelques instants plus tard, les touches sont a nouveau verrouillées. Le symbole L (Lock) s'affiche brievement à I'ecran.
6 Subwoofer Level
Commandes: En position mediane, le volume du caisson de basses est adapté aux satellites de sorte qu'ilprocure une impression d'homogénéité sonore grâce à l'équilibre basses/mediums-aigus (satellite). En tournant le potentiamètre Subwoofer Level vers la gauche ou vers la droite, vous pouvez réduire (jusqu'a-12 dB) ou augmenter (jusqu'a +6 dB) le volume sonore du caisson de basses selon vos souhaits.
Commutateur Ground pour la séparation de la masse du signal et du boîtier en cas de ronflements. En cas d'apparition de ronflements à basses fréquences, actionné l'interrupteur Ground. Si cette opération a échoué, vérifie l'état des cables reliés au L.U.C.A.S MAX et de tous les signaux qui arrivent à la table de mixage (cf. également « Trucs et astuces »). Une fois enforcé, la masse est coupée.
8 Input Left ou Input Right (prise combinée jack/XLR)
Le L.U.C.A.S Max possède des entrées séparées (canal gauche et canal droit) permettant de raccorder une table de mixage.
Connexion : Raccordez les câbles de signaux (Master left/right, Line out ousemblable) de votre table de mixage aux prises Input symétrisées à l'aide d'un cable pour micro XLR. Les broches de la prise XLR doivent être affectées comme suit :
1= Ground, 2 = + 3 = - Une prise jack male stéreo peut également être utilisée pour transférer un signal symétrique. Les signaux asymétriques peuvent être transférés par le biais d'une prise jack male mono.
9 Through Left, Trough Right
Connexion : Sortie parallèle pour le transfert du signal Line (gauche ou droite), par exemple vers d'autres systèmes, composants individuels, amplifieurs de moniteurs, etc., à l'aide d'un cable XLR.
1o Sensitivity
Cet interrupteur permet d'adapter la sensibilité de l'étage d'entrée au niveau du signal de sortie de la table de mixage. Il permet ainsi d'opter pour une sensibilité en entrée de -6 dB (par exemple, douille asymétrique, Consumer-Level) et +4 dB (par exemple, XLR symétriques, tables de mixage professionnelles).
Recommendation: En cas d'utilisation d'une table de mixage professionnelle avec sorties symétriques, ce commutateur doit être placé en position +4 dB. De la sorte, vous utiliserez de façon optimale les voies fader de la table et éviterez les saturations. Si vous utilisez une table dont le niveau de sortie est réduit (sortie de type douille asymétrique), vous réglèze ce commutateur sur -6 dB.
11 To Satellite Left et Right
Connexion : Reliez les sorties Speakon® aux satellites L.U.C.A.S MAX gauche et droit à l'aide d'un cable Speakon" pour haut-parleurs. Nota : les connecteurs Speakon® doit s'enclencher lors de leur rotation dans le sens des aiguilles d'une montre !
12 Mains Input
Connexion : Reliez à la fiche secteur ce connecteur femelle à l'aide du cordon d'alimentation secteur Powercon fourni. Attention ! Veillez aux tensions admissibles. Le raccordement à une tension secteur non correcte est susceptible de détruire l'électronique du système L.U.C.A.S MAX.
13 Interrupteur principal Power
Commandes : L'interrupteur principal Marche/Arrêt du système actif. Lorsque le système est en marche, l'écran du contrôleur système est orange.
Nota : une fois que vous avez appuyé sur l'interrupteur principal Power, quelques secondes sont nécessaires avant que I'écran s'allume et que le système puisse être utilisé. Ceci est normal et ne constitue aucun dysfonctionnement.
Le système actif L.U.C.A.S Max doit toujours être mis en marche en dernier, c'est-à-dire après tous les autres composants. De même, il doit être étant en premier, c'est-à-dire avant tous les autres apparciels raccordés.
14 Ventilateurs
Ces ventilateurs (situés sur le côte du boitier) assurent le refroidissement des modules des étages de puissance. Vérifiez que les ventilateurs et les grilles d'aération soient always propres et que la circulation de l'air soit always assured.
Satellite L.U.C.A.S Max
Input
Connexion : Reliez les entrées Speakon® aux sorties des satellites L.U.C.A.S MAX gauche et droit à l'aide d'un cable Speakon" pour haut-parleurs. Nota : les connecteurs Speakon" doivent s'enclenger lors de leur rotation dans le sens des aiguilles d'une montre ! Avant de les retiret, déverrouiller le système de protection. Pour ce faire, tirez le dispositif de fermetre à baïonnalette dans le sens du cable.
4 Trucs et astuces
- Protégéz les circuits électroniques contre l'humidité! En cas d'utilisation en extérieur, veillez à ce que votre système soit convenablement protégé contre les intempérières. Ne jamais renverser des sodas, de bière, de vin ou d'autres liquides sur les circuits électroniques, au risque de provoquer des courts-circuits.
Veillez à ce que le caisson de basses soit suffisamment éloigné des murs et qu'il ne soit pas recouvert par ex. par des rideaux. Dans le cas contraire, le refroidissement des étages de puissance ne sera pas garantie. - Veiliez à ce que les grilles d'airation situées sur le côte du caisson de basses soient toujours propres et à ce que les ventilateurs tournent librement. Dans le cas contraire, l'électronique peut subir une surchauffe et des déteriorations.
Le L.U.C.A.S MAX garantit un son optimal - à vous de veiller à ce que le signal d'entrée soit lui aussi optimal! Un ronflement est dans la plupart des cas le résultat de cables défectueux, de cables non appropriés ou de signaux d'entrée asymétriques sur la table de mixage. Vérifiez tous les cables de signaux et cordons secteur. - Evitez les distorsions! En effet, les distorsions ne sont pas seulement désagréables à l'oreille des auditeurs mais sont également dangereuses pour votre installation. Veiliez à ce que tous les composants raccordés directement et indirectement au système L.U.C.A.S MAX disposent d'une puissance
suffisante et à ce qu'ils ne produit jamais de distortions car exploités à leur limite maximum. Veillez à ce que le signal soit de bonne qualité. Celui-ci ne doit pas être modifié par l'utilisation du potentiamètre Gain.
- Evitez les boucles de masse! Si, par exemple, la table de mixage est mise à la terre par le cordon d'alimentation secteur et qu'elle n'est pas alimentee sur le même circuit electrique que le système L.U.C.A.S MAX, une « boucle de masse » est susceptible d'apparaitre. C'est notamment vous nevez toujours raccarder le système L.U.C.A.S MAX et la table de mixage au même circuit (meme phase!). Toutefois, si I'st installation produit malgre tout des ronflements, l'interrupteur Ground peut s'averer très utile.
ATTENTION: ne couvre/supprimez jamais la terre de la fiche secteur - Danger de mort!
5 Accessoires L.U.C.A.S MAX
HK AUDIO Speaker Add On Package
Le kit complet supplémentaire pour L.U.C.A.S MAX, composé de 2 pieds en aluminium pour enceintes, 1-sac de transport et 2 câbles pour enceintes.
Housses de protection HK AUDIO pour L.U.C.A.S MAX
Composé de 1 housse de protection pour subwoofer et de 2 housses de protection pour satellites. Très résistantes aux déchirures, hydrofuges et matelassées pour une protection durable du système L.U.C.A.S Max lors de son transport.
Pour de plus amples informations sur les accessoires HK AUDIO, adresse-vous à votre revendeur HK AUDIO ou visitez le site Internet www.hkaudio.com.
6 Dépistage des pannes
L'écran ne s'allume pas lorsque le système est en marche.
1 Vérifiez si le cordon d'alimentation secteur est raccardé à la prise Mains Input.
2 Assurez-vous que la prise secteur est sous tension.
L'écran s'allume mais les enceintes restent silencieuses.
1 Vérifiez les câbles de raccordement aux connecteurs Input Left et Right.
2 Verifiez si les générateurs de signaux (table de mixage, clavier, lecteur CD) sont allumés.
3 Le potentiemetre Gain est-il correctement tourné?
4 Vérifiez si les cables d'enceintes ne sont pas endommagés.
5 Assurez-vous que les connecteurs mâles Speakon® se sont bien enclenchés dans les connecteurs fémelles (rotation vers la droite). Si ce n'est pas le cas, il n'y a pas de contact électrique.
Peu de basses sortent du subwoofer
1 Vérifiez le réglage du potentiemètre Subwoofer Level. Réglez le volume du caisson de basses à l'aide du potentiemètre Subwoofer Level.
La restitution musicale semble être saturaè.
1 Vérifiez les LED de contrôle de votre table de mixage. Elles ne doivent pas etre en permanence dans la zone rouge. Si nécessaire, réduiseze le volume sur la table de mixage.
2 Si les LED de contrôle de votre table de mixage sont dans la zone verte, réduisez le niveau à l'aide du potentiamètre Gain du L.U.C.A.S Max.
3 Observe les LED des limiteurs : Limit Left, Limit Right et Limit Subwoofer ne doit s'allumer que brievement en jaune sur le panneau de commandes du L.U.C.A.S Max. Elles ne doivent enaucun cas s'allumer en permanence de couleur jaune. Si c'est le cas, réduisez le gain à l'aide des potentiamétres Gain.
Bruits de renflement génants
1 Vérifiez les câbles avec lesquels le générateur de signaux est relié au L.U.C.A.S MAX. Remplacez les câbles endommages.
2 Si vous ne parvenez pas à localiser l'origine du ronflement, appuyez sur le commutateur Ground. Dans la plupart des cas, cette fonction peut s'avérer très utile.
La restitution musicae est etonnament forte
1 Vérifiez la position du commutateur Sensitivity. S'il est en positon +4 dB, le système atteint un niveau de sortie de 0 dB lorsque vous utilisez un niveau d'entrée de +4 dB (par exemple, en provenance d'une table de mixage raccordée). Vous atteignez ainsi une exploitation de la plage dynamique totale. En position -6 dB, vous atteignez un niveau de sortie de 0 dB lorsque vous avez un signal d'entrée de -6 dB. Le signal de sortie du système est alors augmente de 10 dB, ce qui réduit cependant aussi la dynamique dans la zone de niveau supérieure. C'est pourquoi nous recommendons l'utilisation de la position +4 dB sur scene.
7 Caracteristiques techniques
Subwoofer L.U.C.A.S Max
Entrées/sorties :
Type d'entree: Symétrisée électroniquement & flottante
Impedance d'entree: 47 k ohms
Sensibilité : o dBV (=1V)
Commutateur de sensibilité
en entree:
Niveau d'entree maxi.: +20 dBu
Parallel Out: Connecteur male XLR
Contrôleur numérique :
Fréquence d'échantillonnage: 24 bits/48 kHz
Traitement interne du signal: 56 bits
Amplificateur :
Puisance de sortie subwoofer : 1x 1200 W / etage de puissance Classe D
Puisance de sortie satellites : 2x 400 W / etage de puissance Classe D
Circuits de protection : Limiteurs multibande (DDOTM controlled)
Equipement haut-parleur :
Haut-parleur: 1x15"
Réponse en fréq. subwoofer : 40 Hz -130 Hz, ±3 dB
32 Hz -130 Hz, -10 dB
Poids et dimensions :
Poids: 42,3 kg/93,3 lbs.
Dimensions sans les roulettes: 48,5 ~cm × 49,5 ~cm × 58,5 ~cm
(lxhxp) 19"X19-1/2"X23"
Satellite L.U.C.A.S Max
Entrées :
Entree haut-parleur: Speakon ^圆 NL 4 (broche 1 + = +, 1 - = - )
Composants haut-parleurs :
Haut-parleur: 1X 10"
Moteur d'aigu: 1x 1"
Directivite : Pavillon CD 60°x 40°
Réponse en fréquence: 130 Hz - 19 kHz, +/- 3dB
(via contrôleur DDO™)
Fréquence de coupure (passive) : 2,2 kHz, 12 dB/ octave
Circuit de protection du driver : Circuit de protection dynamique
Embase pour pied : HK Audio DuoTilt™ 3/7, 36 mm, 3° et 7°
Poids et dimensions :
Poids: 12,6 kg/ 27,8 lbs.
Dimensions 31,5 cm x 49 cm x 32 cm
(1 x h x p) : 12-3/8" x 19-1/3" x 12-5/8"
Données électriques générales :
Classe de protection 1 / protection class 1 (protectively earthed)
Consommation de courant maxi.: 7,5 A (220 - 240 V) • 15 A (100 - 120 V)
Puisance absorbee maxi. : 18oo W
Fusibles internes : 2x T 8A
Plage detension secteur : +/ - 10%
Plage de température ambiente: -10°C à +35°C
Margen de tension de red
+/- 10%
