Type de produit	Caméscope numérique HD
Marque	Sony
Modèle	HDR-PJ330
Dimensions (l/h/p)	57,0 mm × 59,5 mm × 128,5 mm (avec batterie)
Poids	270 g (avec batterie et carte mémoire)
Alimentation	Batterie rechargeable Li-ion 6,8 V / 7,2 V CC ; Adaptateur secteur 5 V CC 1,5 A
Capteur	CMOS 1/5,8" (3,1 mm) ; Pixels effectifs : 2,29 M (film) / 9,2 M (photo max)
Objectif	Objectif G Sony ; Zoom optique 30x ; Focale : 1,9–57,0 mm (équiv. 26,8–804 mm en 16:9) ; Ouverture F1,8–F4,0 ; Filtre 37 mm
Écran LCD	6,7 cm (2,7 pouces) ; Résolution 230 400 points ; Format 16:9
Projecteur intégré	DLP ; Résolution 640 × 360 ; Autonomie env. 1 h 45 min ; Distance de projection ≥ 0,5 m
Mémoire interne	Environ 16 Go (selon variante, 32 Go pour PJ350E)
Support externe	Carte microSD/microSDHC/microSDXC (Classe 4 ou supérieure, jusqu'à 64 Go) ; Memory Stick Micro (Mark2, jusqu'à 16 Go)
Formats d'enregistrement	AVCHD (Ver. 2.0), MP4 ; Photos JPEG (DCF/Exif/MPF)
Connectivité	Wi-Fi IEEE 802.11 b/g/n, NFC, HDMI micro, USB intégré, multi/micro USB
Stabilisation	SteadyShot (mode Standard/Actif/Désactivé)
Fonctions principales	Enregistrement vidéo HD, photo simultanée, zoom Clear Image 60x, Wi-Fi/NFC pour commande smartphone et transfert, projecteur intégré, PlayMemories Home
Batterie fournie	Li-ion 7,0 Wh (capacité typique 1030 mAh) ; temps de charge env. 165 min (adaptateur secteur)
Autonomie enregistrement	Environ 180 min (continu), 90 min (typique)
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de produits abrasifs ; éviter l'humidité et la poussière
Sécurité	Ne pas exposer à la pluie/humidité ; utiliser uniquement l'adaptateur et les batteries Sony ; ne pas court-circuiter ; recycler les piles usagées
Pièces détachées / réparabilité	Batterie NP-FV50 (rechange) ; adaptateur secteur AC-UUD11 ; câble USB/HDMI ; assistance en ligne via Sony Support
Informations générales	Fabriqué par Sony Corporation ; garantie et service client disponibles ; manuel d'aide en ligne

FOIRE AUX QUESTIONS - HDR PJ330 SONY

Comment charger la batterie du caméscope ?

Éteignez le caméscope, montez la batterie, sortez le câble USB intégré et connectez-le à l'adaptateur secteur, puis branchez ce dernier sur une prise murale. Le voyant POWER/CHG s'allume en orange et s'éteint lorsque la charge est terminée (environ 165 minutes).

Quels types de cartes mémoire sont compatibles ?

Le caméscope accepte les cartes microSD/microSDHC/microSDXC (classe 4 ou supérieure, jusqu'à 64 Go) et les Memory Stick Micro (Mark2) jusqu'à 16 Go.

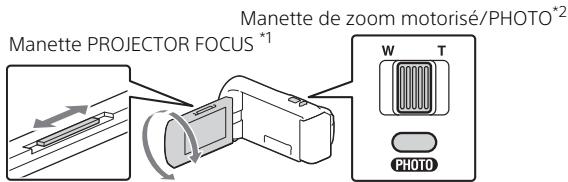

Comment utiliser le projecteur intégré ?

Appuyez sur la touche PROJECTOR, sélectionnez l'image à projeter, puis réglez la mise au point avec la molette dédiée. Vous pouvez également utiliser la manette de zoom pour déplacer le cadre de sélection. L'autonomie est d'environ 1 h 45 min.

Comment connecter le caméscope à un smartphone via Wi-Fi ?

Installez l'application PlayMemories Mobile sur votre smartphone. Pour une connexion NFC (Android), approchez le téléphone du logo N du caméscope. Sinon, activez le Wi-Fi sur le caméscope, sélectionnez le SSID affiché et saisissez le mot de passe sur votre smartphone.

Puis transférer des vidéos sur mon ordinateur sans fil ?

Oui, grâce au Wi-Fi. Installez d'abord PlayMemories Home (Windows) ou Wireless Auto Import (Mac) sur votre ordinateur. Connectez le caméscope au même réseau, puis utilisez la fonction 'Envoyer vers l'ordinateur' dans le menu de lecture.

Comment nettoyer l'objectif et l'écran ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Évitez de toucher l'objectif avec les doigts. Pour l'écran LCD, essuyez délicatement.

Que faire en cas de problème de fonctionnement ?

Consultez d'abord le manuel d'aide en ligne (page 8). Essayez de débrancher l'alimentation pendant une minute, puis redémarrez. Si le problème persiste, initialisez le caméscope (réinitialisation des réglages). Contactez le service Sony si nécessaire.

Quelle est la durée d'enregistrement maximale avec la batterie fournie ?

En enregistrement continu, vous pouvez filmer environ 180 minutes. En usage typique (avec arrêts, zoom), comptez environ 90 minutes.

Le caméscope peut-il enregistrer des photos pendant un film ?

Oui, appuyez sur la touche PHOTO pendant l'enregistrement vidéo pour capturer une photo (fonction Capture double). La qualité photo maximale est de 9,2 mégapixels.

Comment mettre à jour le logiciel du caméscope ?

Les mises à jour logicielles sont disponibles sur le site d'assistance Sony. Connectez le caméscope à un ordinateur via USB et suivez les instructions. Assurez-vous d'utiliser la batterie suffisamment chargée ou l'adaptateur secteur.

MODE D'EMPLOI HDR PJ330 SONY

Caméscope numérique HD

Mode d'emploi du caméscope

Consultez également : http://www.sony.net/SonyInfo/Support/

Preparation

Enregistrement/Lecture

Enregistrement d'images

Personnalisation de votre caméscope

Autres

AVCHD

Progressive

HOMI

InfoLITHIUM

MEMORY STICK

HANDYCAM

Lisez ceci avant tout

Avant d'utiliser cette unité, veuillez lire attentivement ce manuel et le conserver pour de futures références.

Aide-mémoire

Les numéros de modèle et de série se situant sous l'appareil. Prendre en note le numéro de série dans l'espace prévu ci-dessous. Se reporter à ces numéros lors des communications avec le détaillant Sony au sujet de ce produit.

Modèle no HDR-

No de série

Modèle no AC-

No de série

Avertissement

Pour réduire les risques d'incendie ou d'électrocution,

1) n'exposez l'appareil à la pluie ou à l'humidité; 2) ne placez pas d'objets remplis de liquides (vases, etc.) sur l'appareil.

N'exposez pas les piles à une chaleur excessive, notamment aux rayons directs du soleil, à une flamme, etc.

Consignes de sécurité importantes

CONSERVEZ CES

INSTRUCTIONS.

• Lisez ces instructions.
• Conservez ces instructions.
• Respectez tous les avertissements.
• Suivez toutes les instructions.
• N'utilisez pas cet appareil à proximité de l'eau.
• Nettoyez-le uniquement avec un chiffon sec.
• N'obstruiez pas les orifices de ventilation. Installez-le conformément aux instructions du fabricant.
• Ne placez pas l'appareil à proximité d'une source de chaleur, telle qu'un radiateur, registre de chaleur, une cuisinière ou tout autre appareil (y compris un amplificateur) qui produit de la chaleur.
• Ne désactivez pas le dispositif de sécurité de la fiche polarisée ou dotée d'une broche de mise à la terre. Une fiche polarisée dispose de deux broches dont l'une est plus large que l'autre. Une broche de mise à la terre dispose de deux broches et d'une troisième pour la mise à la terre. Cette broche plus large ou cette troisième broche visent à assurer votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise murale, consultez un électricien afin de replacer la prise absollée.
• Faites en sorte que le cordon d'alimentation ne puisse être ni piétiné, ni pincé, surtout au niveau des fiches, de la prise de courant et à l'endroit où il sort de l'appareil.
• N'utilisez que les accessoires/fixations spécifiés par le fabricant. Utilisez uniquement le chariot, le support, le trépied, la fixation ou la table spécifique par le fabricant ou vendu avec l'appareil. Si vous utilisez un chariot, déplacez l'ensemble avec précaution afin d'éviter toute blessure si l'appareil bascule.

• Débranchez l'appareil pendant les orages ou si vous ne l'utilisez pas pendant une longue période. Pour toute réparation, désésez-vous à un technician qualifié. Un travail de réparation est nécessaire lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé(e), si du liquide ou des objets ont pénétré à l'intérieur de l'appareil, si ce dernier a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou s'il a été échappé.
• Si la forme de la fiche ne correspond pas à la prise de courant, utilisez un adaptateur de fiche de branchement de configuration adaptée.

Batterie

Toute erreur de manipulation de la batterie peut provoquer son explosion, entraîner un incendie, voire même des brûlures de substances chimiques. Respectez les précautions suivantes :

• Ne démontez pas la batterie.
• N'écrasez et n'exposez pas la batterie à des chocs ou à une force extérieure. Vous ne devez pas la frapper avec un marteau, la laisser tomber ou marcher dessus.
• Ne court-circuitez pas les bornes de la batterie et maintenez-les à l'écart de tout contact avec des objets métalliques.
• N'exposez pas la batterie à des températures supérieures à 60°C (140^), notamment les rayons directs du soleil ou l'habitacle d'un véhicule garé au soleil. N'incinérez pas la batterie et ne la jetez pas au feu.
• Ne manipulez jamais des batteries lithium ion qui sont endommagées ou présentent une uite. Veillez à recharger la batterie à l'aide d'un chargeur Sony authenticate ou d'un appareil capable de la recharger. Tenez la batterie hors de la portée des petits enfants.
• Gardez la batterie au sec.
• Remplacez-la uniquement par une batterie de même type ou d'un type équivalent recommandé par Sony.
• Mettez les batteries au rebut sans attendre, de la manière décrite dans les instructions.

Adaptateur secteur

N'utilisez pas un adaptateur secteur situé dans un espace restreint, par exemple entre un mur et un meuble. Lorsque vous utilisez l'adaptateur secteur, branchez-le à une prise murale se trouvant à proximité. En cas de dysfonctionnement lors de l'utilisation de l'appareil, débranchez immédiatement l'adaptateur secteur de la prise murale.

Même si votre caméscope est mis hors tension, l'appareil est toujours alimenté tant qu'il est raccordé à la prise secteur via l'adaptateur.

Recyclage des accumulateurs aux IONS de lithium

Les accumulateurs aux ions de lithium sont recyclables.

Vous contribuez à préserver l'environnement en

rapportant les piles usagées dans un point de collecte et de recyclage le plus proche.

Pour plus d'informations sur le recyclage des accumulateurs, téléphonez au numéro gratuit 1-800-822-8837 (États-Unis et Canada uniquement), ou visitez http://www.call2recycle.org/

Avertissement: Ne pas utiliser des accumulateurs aux ions de lithium qui sont endommagés ou qui fuient.

Batterie/adaptateur secteur

Cet appareil est conforme à la section 15 des règlements FCC. Son fonctionnement est soumis aux deux

conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, (2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer son fonctionnement indésirable.

CANICES-3B/NMB-3B

Cet apparéil est conforme aux exigences de la FCC (Commission française des communications) et d'IC (Industrie Canada) relatives aux limites d'exposition aux radiations énoncées pour un environnement non contrôle. Il est également conforme aux directives de la FCC en matière d'exposition aux fréquences radioélectriques (RF) énoncées au Supplément C de l'OET65, ainsi qu'aux normes d'IC relatives à l'exposition aux fréquences radioélectriques énoncées au CNR-102 (Cahier des charges sur les normes radioélectriques).

Cet appareil présente des niveaux très peu élevés d'énergie RF, réputés conformes sans test du débit d'absorption spécifique (SAR).

Pour toute question au sujet de cet appareil, appeler :

Sony Centre d'information à la clientèle 1-800-222-SONY (7669). Le numéro ci-dessous concerne seulement les questions relevant de la Commission fédérale des communications des États-Unis (FCC).

Déclaration de conformité

Nom commercial : SONY

No de modèle : HDR-CX330

No de téléphone : 858-942-2230

Cet appareil est conforme à la Partie 15 de la réglementation de la FCC des États-Unis. Son utilisation est soumise aux deux conditions suivantes : (1) Cet appareil ne doit pas générer d'interférences nuisibles et (2) il doit être en mesure d'accepter toute interférence reçue, y compris les interférences pouvant générer un fonctionnement indésirable.

Déclaration de conformité

Nom commercial : SONY

No de modèle : HDR-PJ340

No de téléphone : 858-942-2230

Cet appareil est conforme à la Partie 15 de la réglementation de la FCC des États-Unis. Son utilisation est soumise aux deux conditions suivantes: (1) Cet appareil ne doit pas générer d'interférences nuisibles et (2) il doit être en mesure d'accepter toute interférence reçue, y compris les interférences pouvant générer un fonctionnement indésirable.

Cet équipement ne doit pas être co-situé ou utilisé en conjunction avec une autre antenne ou émetteur.

1 Avertissement

Par la présente, vous êtes avisé du fait que tout changement ou toute modification ne faisant pas l'objet d'une autorisation expresse dans le présent manuel pourrait annuler votre droit d'utiliser l'appareil.

L'appareil a été testé et est conforme aux exigences d'un appareil numérique de Classe B, conformément à la Partie 15 de la réglementation de la FCC.

Ces critères sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. L'appareil génère, utilise et peut émettre des fréquences radio ; s'il n'est pas installé et utilisé conformément aux instructions, il pourrait provoquer des interférences nuisibles aux communications radio. Cependant, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines conditions particulières. Si l'appareil devait provoquer des interférences nuisibles à la réception radio ou à la télévision, ce qui peut être démontré en allumant et éteignant l'appareil, il est recommandé à l'utilisateur d'essayer de corriger cette situation par l'une ou l'autre des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice. Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil dans une prise ou sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le détaillant ou un technicien expérimenté en radio/téléviseurs.

Le câble d'interface fourni doit être utilisé avec l'appareil pour que celui-ci soit conforme aux critères regissant les appareils numériques, conformément à la sous-partie B de la Partie 15 de la réglementation de la FCC.

Pour les utilisateurs au canada

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) cet appareil doit accepter tout brouillage, y compris un brouillage qui pourrait provoquer un fonctionnement inopportun de l'appareil.

Pour les clients en EUROPE

Par la présente Sony Corporation déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Pour toute information complémentaire, veuillez consulter l'URL suivante : http://www.compliance.sony.de/

Avis aux consommateurs des pays appliquant les directives UE

Fabricant : Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon Pour toute question relative à la conformité des produits dans l'UE : Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne

Avis

Si l'électricité statique ou les champs électrostatiques entraînent une interruption lors du transfert des données (échec), redémarrez l'application ou débranchez, puis rebranchez le câble de connexion (USB, etc.).

Cet appareil a été testé et jugé conforme aux limites établies par la réglementation EMC visant l'utilisation de câbles de connexion de moins de 3 mètres (9,8 pi.).

Le champ électromagnétique à des fréquences particulières peut avoir une incidence sur l'image et le son de cet appareil.

Élimination des piles et accumulateurs et des Équipements Électriques et Électroniques usagés (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole apposé sur le produit, la pile ou l'accumulateur ou sur l'emballage, indique que le produit et les piles et

accumulateurs fournis avec ce produit ne doit pas être traités comme de simples déchets ménagers.

Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb.

En vous assurant que les produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles.

Pour les produits qui, pour des raisons de sécurité, de performance ou d'intégrité de données nécessitant une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un Service Technique qualifié pour effectuer son remplacement.

En rapportant votre appareil électrique, les piles et accumulateurs en fin de vie à un point de collecte approprié, vous vous assurez que le produit, la pile ou l'accumulateur incorporé sera traité correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation.

Rapportez les piles et accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié pour le recyclage.

En savoir plus sur le caméscope (manuel d'aide)

Le manuel d'aide est un manuel en ligne. Consultez-le pour des instructions détaillées sur les nombreuses fonctions du caméoscope.

1 Accédez à la page d'assistance de Sony. http://www.sony.net/SonyInfo/Support/

2 Sélectionnez votre pays ou région. 3 Recherchez le nom du modèle de votre caméscope au sein des pages d'assistance. Vérifiez le nom du modèle sur la partie inférieure de votre caméscope.

Table des matières

Lisez ceci avant tout 2

En savoir plus sur le caméoscope (Manuel d'aide) 8

Préparation 9

Éléments fournis 9

Chargement de la batterie...10

Mise sous tension 12

Insertion d'une carte mémoire 13

Enregistrement/lecture 14

Enregistrement 14

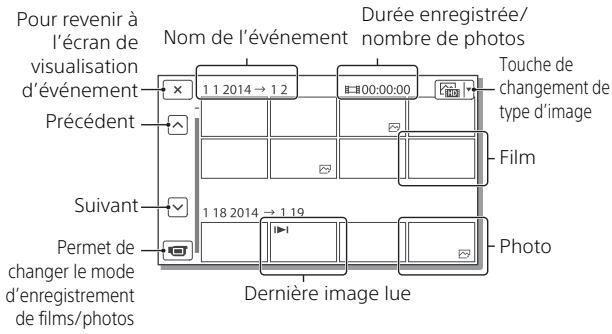

Lecture 16

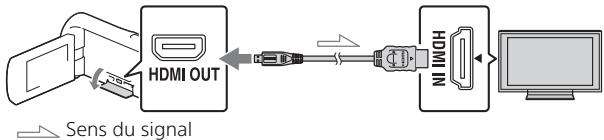

Affichage d'images dans un format supérieur 18

Enregistrement d'images 19

Utilisation de PlayMemories HomeTM 19

Connexion d'un périphérique multimédia externe 20

Utilisation de la fonction Wi-Fi 21

Personnalisation de la nuit caméoscope 26

Utilisation des menus 26

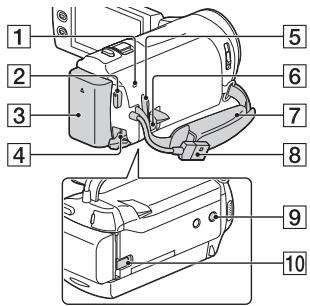

Précautions 27 Spécifications 29 Éléments et commandes 32

Éléments fournis

Les numéros entre () indiquent la quantité fournie.

Caméscope (1) Adaptateur secteur (1)

La forme de l'adaptateur secteur diffère en fonction des pays/régions.

• Câble prenant en charge la connexion USB (1)

Le câble prenant en charge la connexion USB est créé pour une utilisation avec ce caméoscope uniquement. Utilisez celui-ci lorsque le câble USB intégré du caméoscope est trop court pour le raccordement.

Cable HDMI (1)

• Mode d'emploi du caméscope (ce manuel) (1)

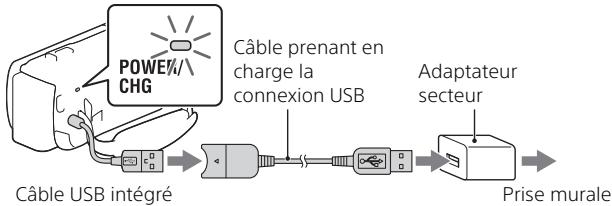

Chargement de la batterie

1 Éteignez votre caméscope en fermant l'écran LCD et montez la batterie.

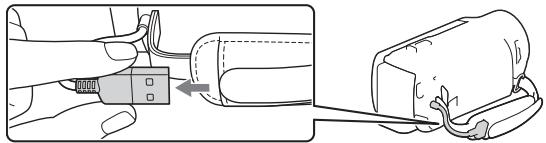

2 Sortez le câble USB intégré.

3 Raccordez l'adaptateur secteur et le caméoscope à l'aide du cable prénant en charge la connexion USB, et branchez l'adaptateur secteur sur une prise murale.

• Le témoin POWER/CHG (chargement) orange s'allume.
• Le témoin POWER/CHG (chargement) s'éteint lorsque la batterie est complètement chargée. Débranche le câble prenant en charge la connexion USB du caméscope.
• La forme de l'adaptateur secteur diffère en fonction des pays/régions.
• Éteignez le caméscope avant de retirer la batterie.

Chargement de la batterie à l'aide de votre ordinateur

Mettez le caméscope hors tension, puis raccordez-le à un ordinateur allumé à l'aide du câble USB intégré.

Pour utiliser votre caméscope raccordé à la prise murale

Connectez le caméoscope à la prise murale comme expliqué dans la section « Chargement de la batterie »

Montez la batterie sur le caméscope. - Il est possible que la batterie se décharge même si le caméscope est branché à la prise murale.

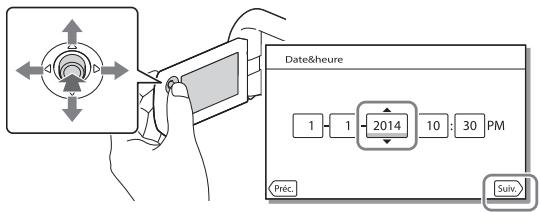

Mise sous tension

1 Ouvrez l'écran LCD de votre caméscope et mettez-le sous tension.

2 Sélectionnez la langue, la zone géographique, l'heure d'été, le format de date et la date et l'heure.

Déplacez le sélecteur multiple vers ▽ / △ / △ / ▽ pour sélectionner l'élément souhaité, puis appuyez sur le centre du sélecteur pour terminer la sélection.

• Pour couper l'alimentation, fermez l'écran LCD.
• Pour régler à nouveau la date et l'heure, sélectionnez [MENU] → [Configuration] → [Régler horloge] → [Régl. date&heure].
• Pour couper le son de fonctionnement, Sélectionnez [MENU] → [Configuration] → [Réglements généraux] → [Bip] → [Désact].

Insertion d'une carte mémoire

Ouvrez le cache et insérez la carte mémoire jusqu'à ce qu'elle s'enclenche.

• L'écran [Préparation du fichier de la base de données d'images. Veuillez patienter.] s'affiche si vous insérez une nouvelle carte mémoire. Patientez jusqu'à ce que l'écran disparaisse.
• Insérez la carte mémoire tout droit dans le bon sens afin que le caméscope puisse la reconnaître.
• Pour sélectionner une carte mémoire comme support d'enregistrement, sélectionnez [MENU] → [Configuration] → [Réglages support] → [Sélection support] → [Carte mémoire]. (HDR-PJ340/PJ340E/PJ350E)
• Pour éjecter la carte mémoire, ouvrez le cache et poussez délicatement la carte mémoire en une fois.

Types de cartes mémoire compatibles avec le caméoscope

	Classe de vitesse SD	Capacité (fonctionnement vérifié)
Carte mémoire microSD/carté mémoire microSDHC/carté mémoire microSDXC	Classe 4 ou supérieure	Jusqu'à 64 Go
Memory Stick Micro (Mark2)	-	Jusqu'à 16 Go

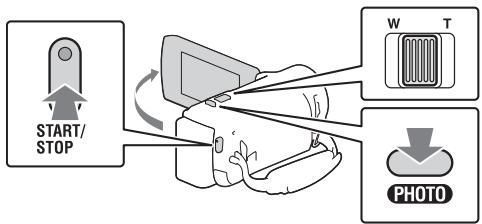

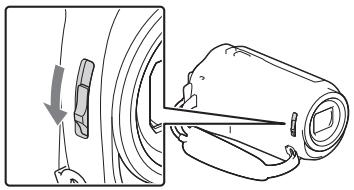

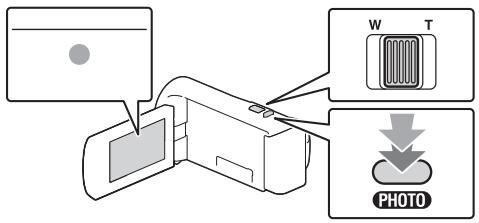

2 Ouvrez l'écran LCD et appuyez sur start/stop pour commencer à enregistrer.

Manette de zoom motorisé

• Pour arrêter l'enregistrement, appuyez de nouveau sur START/STOP.
• Vous pouvez enregistrer des photos pendant l'enregistrement d'un film en appuyant sur PHOTO (Capture double).
• Dans le réglage par défaut, les films sont enregistrés simultanément aux formats HD et MP4 (ENREG video double). Le format MP4 est pratique pour visionner vos films sur un téléphone intelligent, télécharger du contenu sur un réseau ou sur le Web.
• Vous pouvez vérifier la durée d'enregistrement d'un support sur l'écran LCD dans le mode de prise de vue.
• Pour changer la qualité d'image du film que vous enregistrez, sélectionnez [MENU] → [Qualité image/Taille] → [Mode ENR].

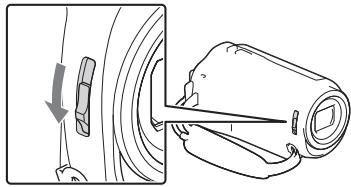

1 Ouvrez le capuchon d'objectif.

2 Ouvrez l'écran LCD et Sélectionnez [MODE] → (Photo).

3 Appuyez légèrement sur PHOTO pour procéder à la mise au point, puis appuyez complètement sur cette touche.

Manette de zoom motorisé

• Lorsque la mise au point est correctement réglée, le témoin de verrouillage AE/AF s'affiche sur l'écran LCD.

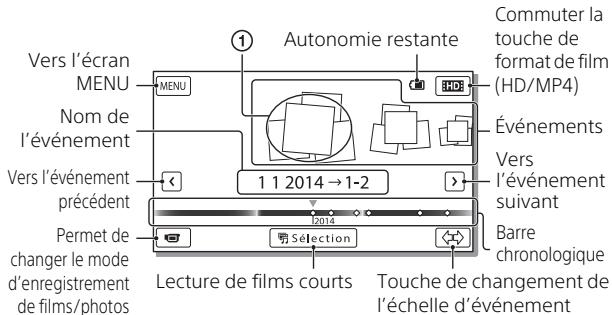

Ouvrez l'écran LCD et appuyez sur la touche (Afficher Images) du caméscope pour passer en mode de lecture.

2 Sélectionnez < / > pour déplacer l'événement désiré vers le centre, puis sélectionnez la partie entourée d'un cercle (1) sur la figure.

1 Opérations de lecture

Volume	Précédent/suivant
Supprimer	Avance rapide/retour rapide
Contexte	Lecture/pause
Arrêt	Lit/arrête la lecture de diaporamas
Vidéo cliché mvmnt	Aj. interval. mouvmt

Pour sélectionner le format du film que vous souhaitez dire, editor ou copier sur d'autres appareils

À l'étape 2, sélectionnez HD : en haut à droite de l'écran LCD →

[Qualité HD] ou [MP4].

Affichage d'images dans un format supérieur

Connexion de votre caméoscope à un téléviseur

1 Branchez la prise HDMI OUT du caméoscope à la prise HDMI IN d'un téléviseur à l'aide du câble HDMI fourni.

• Si votre élévateur ne possède pas de prise HDMI, raccordez le multi/ micro connecteur USB du caméoscope sur les prises d'entrée vidéo/ audio du téléviseur à l'aide d'un cable AV (vendu séparément).

Utilisation du projecteur intégré (HDR-PJ330E/PJ340/ PJ340E/PJ350E)

1 Appuyez sur la touche PROJECTOR (page 32). 2 Sélectionnez [Image prise sur ce dispositif]. 3 Suivez le mode d'emploi du caméoscope à propos de l'écran LCD, puis sélectionnez [Projeter].

1 Régalez la mise au point de l'image projetée. 2 Utilisez la manette de zoom motorisé pour déplacer le cadre de sélection qui s'affiche sur l'image projetée, puis appuyez sur la touche PHOTO. Vous pouvez également utiliser le sélecteur multiple pour cette opération.

Ce que vous pouvez faire avec playmemories home

PlayMemories Home vous permet d'importer des films et des photos sur votre ordinateur afin de les utiliser de diverses manières.

Importez des images à partir du caméscope.

Pour Windows, les fonctions suivantes sont également disponibles.

Affichage d'images sur Calendrier

Création de disques de films

Chargement d'images vers des services réseau

Lecture d'images importées

Partage d'images sur PlayMemories OnlineTM

PlayMemories Online

Pour télécharger playmemories home

PlayMemories Home peut être téléchargé à partir de l'URL suivante. www.sony.net/pm/

Pour vérifier le système informatique

Pour vérifier la configuration informatique requise pour le logiciel, accédez à l'URL suivante : www.sony.net/pcenv/

Périphérique de stockage externe

Connectez un périphérique multimédia externe sur le multi/micro connecteur USB de votre caméoscope à l'aide du câble adaptateur USB VMC-UAM2 (vendu séparément).

• Les films sont copiés avec une qualité d'image haute définition (HD).

Enregistreur sans prise usb

Connectez un enregistreur au multi/micro connecteur USB de votre caméoscope à l'aide d'un cable AV (vendu séparation).

• Les films sont copiés avec une qualité d'image standard.

Sens du signal

Installation de playmemories mobile™ sur votre smartphone

Pour obtenir les dernières informations et plus de détails sur les fonctions de PlayMemories Mobile, accédez à l'URL suivante.

PlayMemories Mobile

http://www.sony.net/pmm/

Système d'exploitation android

Installez PlayMemories Mobile depuis Google Play.

Application ANDROID sur Google Play

Android 4.0 ou une version supérieure est requis pour utiliser les fonctions Une touche (NFC).

Installez PlayMemories Mobile depuis App Store.

• Les fonctions Une touche (NFC) ne sont pas disponibles avec iOS.

Remarques

• Si PlayMemories Mobile est déjà installé sur votre smartphone, mettez à jour le logiciel avec la première version.
• Le fonctionnement de la fonction Wi-Fi décrite ici n'est pas garanti sur tous les smartphones et toutes les tablettes.
• La fonction Wi-Fi du caméoscope ne peut pas être utilisée lorsque celui-ci est raccordé à un réseau local sans fil public.
• Pour utiliser les fonctions Une touche (NFC) du caméoscope, un smartphone ou une tablette prenant en charge la fonction NFC est requis.
• La méthode d'utilisation et les écrans affichés pour l'application sont susceptibles d'être modifiées sans préavis au cours des futures mises à niveau.

Connexion une touche avec un appareil android prenant en charge NFC

Sur le smartphone, Sélectionnez [Paramètres], puis [Plus...] pour vérifier si [NFC] est activé.

2 Sur le caméscope, lisez une image à envoyer sur le smartphone.

• Vous ne pouvez transférer que des films MP4 et des photos.

3 Mettez le caméscope en contact avec le smartphone.

Remarques

Annulez préalablement le mode veille ou déverrouillez l'écran du smartphone. Assurez-vous que est affiché sur l'écran LCD du caméoscope et du smartphone. - Laissez le caméoscope et le smartphone en contact sans les bouger jusqu'à ce que PlayMemories Mobile démarre (1 à 2 secondes). - Si vous ne parvenez pas à connecter le smartphone au caméoscope par NFC, reportez-vous à « Connexion sans utiliser NFC » (page 22).

Connexion sans utiliser NFC

1 Appuyez sur la touche (Afficher Images), puis sélectionnez [Menu] [Editor/Copier] [Envoy. vers smartph.] [Sélectionner sur ce dispositif] le type d'image.

2 Sélectionnez l'image que vous souhaitez transférer et ajoutez , puis sélectionnez OK OK

• Le SSD et un mot de passe sont affichés, et le caméscope est prêt à être connecté au smartphone.

Connectez le caméscope au smartphone et transférez des images.

Démarrrez PlayMemories Mobile et sélectionnez le SSD du caméoscope. Saisissez le mot de passe affiché sur le caméscope (la première fois uniquement).

Iphone/ipad

① Sélectionnez [Réglages] → [Wi-Fi] → le SSID affiché sur le caméoscope. Saisissez le mot de passe affiché sur le caméoscope (la première fois uniquement). ③ Vérifiez que le SSID affiché sur le caméoscope est sélectionné.

④ Revenez à Accueil, et démarrez PlayMemories Mobile.

Utilisation de votre smartphone comme télécommande sans fil

Vous pouvez vous enregister à l'aide du caméscope en utilisant votre smartphone comme télécommande sans fil.

1 Sur le caméscope, sélectionnez [MENU] [Caméra/Micro] [assistant prise d. vue] [Control. via smartphone] 2 Sur votre smartphone, procédez de la même manière qu'à l'étape 3 dans « Connexion sans utiliser NFC » (page 22). Lorsque vous utilisez NFC, affiche l'écran d'enregistrement sur le caméscope, et mettez en contact sur le caméscope et sur le smartphone. 3 Utilize the camscope sur votre smartphone.

Remarques

• Selon les interférences électriques locales ou les capacités du smartphone, il est possible que les images en direct ne s'affichent pas de manière fluide.

Enregistrement de films et de photos sur votre ordinateur via wi-fi

Connectez préalablement votre ordinateur à un point d'accès sans fil ou à un routeur à large bande sans fil.

1. Installez le logiciel dédié sur votre ordinateur (la première fois uniquement).

Windows : PlayMemories Home http://www.sony.net/pm/

Mac : Wireless Auto Import http://www.sony.co.jp/imsoft/Mac/

• Si le logiciel est déjà installé sur tout ordinateur, mettez-le à jour avec la première version.

2 Connectez votre caméscope à un point d'accès de la manière suivante (la première fois uniquement).

Si vous ne parvenez pas à enregistrer, reportez-vous aux instructions du point d'accès ou contactez la personne qui l'a configuré.

Si le point d'accès sans fil possède une touche WPS

Sur le caméoscope, sélectionnez [MENU] → [Configuration] → [Connexion] → [WPS Push]. ② Appuyez sur la touche WPS du point d'accès que vous souhaitez enregistrer.

Si vous connaissiez le SSID et le mot de passe de votre point d'accès sans fil

Sur le caméscope, sélectionnez [MENU] → [Configuration] → [Transconnexion] → [Réglage, point d'accès]. (2) Sélectionnez le point d'accès que vous souhaitez enregistrer, saisissez le mot de passe, puis sélectionnez OK.

3 Si l'ordinateur n'est pas allumé, allumez-le.

4 Commencez à envoyer des images du caméscope à l'ordinateur.

Appuyez sur la touche (Afficher Images) de votre caméoscope. Sélectionnez [MENU] → [Éditer/Copier] → [Envoyer vers l'ordinateur].

• Les images sont automatiquement transférées et enregistrées sur l'ordinateur.
• Seules les nouvelles images enregistrées sont transférées. L'importation de films et de plusieurs photos peut prendre un certain temps.

3 Sélectionnez l'option de menu désirée.

Faites dérouler les options du menu vers le haut ou le bas.

• Sélectionnez × pour finir de régler le menu ou pour revenir à l'écran de menu précédent.

Adaptateur secteur

Ne mettez pas en court-circuit les bornes de la batterie avec des objets métalliques. Cela pourrait entraîner un problème de fonctionnement.

Lecture d'images sur d'autres appareils

Il se peut que vous ne puissiez pas lire normalement des images enregistrées sur tout caméscope avec d'autres appareils. De plus, il se peut que vous ne puissiez pas lire les images enregistrées sur d'autres appareils avec tout caméscope.

Enregistrement et lecture

• Évitez de manipuler le caméoscope brusquement, de l’écorcher, de le modifier, de lui infliger des choses physiques ou impacts tels que celui d’un marteau, de le laisser tomber et de le piétiner. Prenez particulièrement soin de l’objet.
• Pour garantir un fonctionnement correct de la carte mémoire, il est recommandé de la formater avec votre caméoscope avant la première utilisation. Le formatage de la carte mémoire effacera toutes les données qu'elle contient et ces données seront irrécupérables. Enregistrez les données importantes sur votre ordinateur, etc.
• Vérifiez le sens de la carte mémoire. Si vous forcez l'insertion de la carte mémoire dans le mauvais sens, vous risquez d'endommager la carte mémoire, le logement de carte mémoire ou les données d'image.
• Avant le début de toute prise de vue, testez cette fonction pour vous assurer que l'image et le son sont enregistrés sans problème.
• Les programmes de télévision, les films, les cassettes vidéo et autres enregistrements peuvent être

protégés par des droits d'auteur. Leur enregistrement non autorisé peut constituer une violation de la législation sur les droits d'auteur.

Aucune compensation relative au contenu de l'enregistrement ne sera accordée, même si la prise de vue ou la lecture se révèle impossible en raison d'un mauvais fonctionnement du caméscope, du support d'enregistrement, etc. - Le caméscope n'est pas étanche à la poussière, aux gouttes d'eau ou aux projections d'eau. - Ne mouillez pas votre caméoscope, par exemple, avec de l'eau de pluie ou de mer. Si le caméoscope est mouillé, il risque de ne pas fonctionner correctement. Ce problème peut parfois être irréversible. N'orientez pas le caméscope face au soleil ou à une lumière vive. Cela pourrait entraîner un dysfonctionnement de votre caméoscope. - N'utilisez pas le caméscope à proximité d'ondes radio ou de radiations intenses. Le caméoscope pourrait ne pas enregistrer ou lire correctement les images. - N'utilisez pas le caméoscope sur une plage sablonneuse ou dans un endroit poussièreux. Cela pourrait entraîner un dysfonctionnement de votre caméoscope. - Si de la condensation survient, cessez d'utiliser le caméoscope jusqu'à ce que l'humidité s'évapore. - Ne soumettez pas le caméoscope à des chocs mécaniques ni à des vibrations. Sinon, il pourrait être victime d'un dysfonctionnement ou ne plus enregistrer d'images. En outre, le support d'enregistrement ou les données enregistrées pourraient être endommagés.

Écran LCD

L'écran LCD est fabriqué à l'aide d'une technologie de très haute précision si bien que plus de 99,99% des pixels sont opérationnels pour une utilisation efficace. Cependant, des petits points noirs et/ou lumineux (blancs, rouges, bleus ou verts) peuvent apparaître en permanence sur l'écran LCD. Ces points sont normaux et résultat du processus de fabrication; ils n'affectent en aucun cas la qualité de l'enregistrement.

Température du caméscope

Si vous utilisez le caméscope en continu pendant une période prolongée, celui-ci chauffe. Il ne s'agit pas d'un dysfonctionnement.

Protection contre la surchauffe

Selon la température du caméoscope et de la batterie, vous pouvez être dans l'impossibilité d'enregistrer des films ou l'alimentation peut se couper automatiquement afin de protéger le caméoscope. Un message s'affiche sur l'écran LCD avant que l'alimentation ne soit coupée ou que vous ne puissiez plus enregistrer de films. Le cas échéant, laissez l'alimentation coupée et patientez jusqu'à ce que la température du caméoscope et de la batterie diminue. Si vous rallumez le caméoscope alors que celui-ci et la batterie n'ont pas suffisamment refroidi, il est possible que l'alimentation soit de nouveau coupée ou que vous ne puissiez pas enregistrer de films.

Réseau local sans fil

Nous n'assumons aucune responsabilité d'aucune sorte relative à des dommages provoqués par un accès non autorisé ou à une utilisation non autorisée des destinations chargées sur le câblescape, suite à une perte ou un vol.

Dépannage

Si vous rencontrez un problème lors de l'utilisation de votre caméoscope :

• Vérifiez votre caméscope en vous reportant au Manuel d'aide (page 8).
• Débranchez la source d'alimentation et rebranchez-la après environ 1 minute, puis mettez le caméscope sous tension.
• Initialisez votre caméoscope. Tous les réglages, y compris celui de l'horloge, sont réinitialisés.
• Contactez votre revendeur Sony ou votre centre de service après-vente agréé Sony le plus proche.

Système

Format du signal :

Couleur NTSC, normes EIA (HDRCX330/PJ340)

Couleur PAL, normes CCIR (HDRCX330E/PJ330E/PJ340E/PJ350E) TV HD

Format d'enregistrement de films :

AVCHD (compatible avec le format AVCHD Ver. 2.0):

Vidéo : MPEG-4AVC/H.264

Audio : Dolby Digital 2ch

Dolby Digital Stereo Creator* MP4:

Vidéo : MPEG-4AVC/H.264

Audio: MPEG-4 AAC-LC 2ch

Fabriqué sous licence de Dolby Laboratories.

Format du fichier photo :

Compatible DCF Ver.2.0

Compatible Exif Ver. 2.3

Compatible MPF Baseline

Support d'enregistrement (film/photo):

Mémoire interne

HDR-PJ350E : 32 Go

HDR-PJ340/PJ340E : 16 Go

Carte microSD (classe 4 ou supérieure)

La capacité qu'un utilisateur peut utiliser est (environ) la suivante HDP, R350E - 31.1 Go-2

HDR-PJ340/PJ340E : 15,5 Go *2

*2 1 Go équivaut à 1 milliard d'octets, dont une partie est utilisée pour la gestion du système et/ou les fichiers d'application. Seul le film de démonstration préinstallé peut être supprimé.

Dispositif d'image :

3,1 mm (type 1/5,8) CMOS

Pixels d'enregistrement (photo, 16:9):

9,2 megapixels (4 032 × 2 272) au maximum*3

Brut : Environ 2 510 000 pixels Efficace (film, 16:9)4 Environ 2 290 000 pixels Efficace (photo, 16:9): Environ 2 290 000 pixels Efficace (photo, 4:3): Environ 1710000 pixels Objectif : Objectif G 30 × (optique) ^74, 60 × (Clear Image Zoom, pendant'enregistrement de films) 5^ 350x (numérique) Diametre du filtré : 37 mm (11/2 po) F1,8-F4,0 Distance locale : f = 1,9mm - 57,0mm (3/32 po - 2 1/4 po) Lors de la conversion avec un apparéil photo de 35 mm Pour les films*4: 26,8 mm - 804,0 mm (11/16 po - 31 3/4 po) (16:9) Pour les photos : 26,8 mm - 804,0 mm (1 1/16 po - 31 3/4 po) (16:9) Temperature de couleurs : [Auto], [Press. Uniq], [Intérieur], [Exterieur] Eclairage minimum : 6lx(lux)(pardéfaut, la vitesse d'obturation est de 1/30 seconde (HDR-CX330/PJ340) ou 1/25 seconde (HDR-CX330E/PJ330E/ PJ340E/PJ350E)) 3 Ix (lux) ([Low Lux] est regle sur [Act], vitesse d'obturation 1/30 seconde (HDR-CX330/PJ340) ou 1/25 second (HDR-CX330E/PJ330E/PJ340E/PJ350E) 3 Le système de traitement d'image unique BIONZ-X de Sony permet une résolution d'image équivalente aux tailles décrites. 4 [SteadyShot] est régile sur [Standard] ou [Déact]. 5 [SteadyShot] est régé sur [Active].

Connecteurs entrée/sorting

Prise HDMI OUT: connecteur HDMI micro

Prise PROJECTOR IN (HDR-PJ330E/ PJ340/PJ340E/PJ350E) connecteur HDMI micro

Prise USB : Type A (USB intégré)

Multi/micro connecteur USB*

• Prend en charge les périphériques micro USB compatibles.

La connexion USB est destinée uniquement à la sortie (HDR-CX330E/PJ330E/PJ340E/PJ350E).

Écran LCD

Image:6,7cm (type2,7; format16:9)

Nombre total de pixels : 230 400 (960 × 240)

Projecteur (HDR-PJ330E/PJ340/ PJ340E/PJ350E)

Type de projection : DLP

Source de l'éclairage: DEL (R/V/B)

Mise au point : Manuelle

Distance de projection : 0,5 m (1,6 pi.) ou plus

Niveau de contraste : 1500:1

Résolution (sortie) : 640 × 360

Durée de projection en continu (en utilisant la batterie fournie) : Environ 1 h 45 min.

Réseau local sans fil

Norme prise en charge : IEEE 802.11 b/g/n

Fréquence : 2,4 GHz

Protocoles de sécurité pris en charge : WEP/WPA-PSK/WPA2-PSK

Méthode de configuration: WPS (Configuration Wi-Fi protégée)/manuelle

Méthode d'accès : Mode infrastructure

NFC : Compatible NFC Forum, balise type 3

Général

Alimentation: 6,8 V/7,2 V CC

(batterie), 5 V CC 1500 mA (adaptateur secteur), 8,4 V CC (prise DC IN)

Chargement USB : 5 V CC1 500 mA

Consommation moyenne :

Lors de l'enregistrement du camescope avec l'écran LCD à une luminosité normale : 2,1 W

Température de fonctionnement : 0°C à 40°C (32°F à 104°F)

Température de stockage :

-20°C à +60°C (-4°F à +140°F)

Dimensions (environnement) :

HDR-CX330/CX330E: 57,0mm× 59,5mm× 119,0mm (21/4 po × 2 3/8 po × 4 3/4 po) (l/h/p), parties saillantes comprises

57,0 mm × 59,5 mm × 128,5 mm

(21/4 po × 23/8 po × 51/8 po) (l/h/p), batterie rechargeable fournie montée

HDR-PJ330E/PJ340/PJ340E/PJ350E:

245 g (8,6 oz), batterie rechargeable fournie montée HDR-PJ330E/PJ340/PJ340E/PJ350E:

215 g (7,6 oz), appareil principal. uniquement

270 g (9,5 oz), batterie rechargeable fournie montée

Adaptateur secteur ac-uud11

Alimentation: 100V - 240V, c. a., 50Hz / 60Hz

Consommation de courant : 200 mA

Consommation électrique : 11 W

Tension de sortie : 5,0 V CC1 500 mA

Température de fonctionnement : 0 °C à 50 °C (32 °F à 122 °F)

Température de stockage : -20°C à +60°C (-4°F à +140°F)

Tension de sortie maximale: 8,4 V CC

Tension de sortie : 6,8 V CC

Tension de charge maximale : 8,4 V CC

Courant de charge maximal : 2,1 A

Capacité Type : 7,0 Wh (1030 mAh) Minimum : 6,6 Wh (980 mAh)

Type : Li-ion

La conception et les spécifications de votre caméoscope et des accessoires peuvent être modifiées sans avis préalable.

Temps de chargement, d'enregistrement et de lecture estimé à l'aide de la batterie fournie

Temps de chargement (minutes)
Adaptateur secteur (fourni)	165
Ordinateur	305
Temps d'enregistrement (minutes)
Continu	180
Type	90

Temps de lecture (minutes)
HDR-CX330/ CX330E	280
HDR-PJ330E/ PJ340/PJ340E/ PJ350E	240

• Les temps de chargement sont mesurés lors du chargement du caméoscope dans une pièce à une température de 25°C (77°F), sans le cable prenant en charge la connexion USB.
• Les temps d'enregistrement et de lectures sont mesurés en utilisant le caméoscope à 25 °C (77 °F).
• Les temps d'enregistrement sont mesurés lors de l'enregistrement de films avec les réglages par défaut ([ mode ENR] : [Standard HQ], [ENREG video double] : [Act]).
• La durée de prise de vue type correspond à des prises de vue avec marche/arrêt, activation de [Mode prise de vue] et utilisation du zoom.

1 Marques commerciales

• AVCHD, AVCHD Progressive, le logo AVCHD et le logo AVCHD Progressive sont des marques commerciales de Panasonic Corporation et Sony Corporation. Memory Stick et are sont des marques commerciales ou des marques déposées de Sony Corporation.
• Blu-ray Disc™ et Blu-ray™ sont des marques commerciales de la Blu-ray Disc Association.
• Dolby et le symbole du double-D sont des marques commerciales de Dolby Laboratories.
• Les termes HDMI et HDMI High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
• et dans d'autres pays. Intel, Intel Core et Pentium sont des marques commerciales d'Intel Corporation aux États-Unis et/ou dans d'autres pays.
• Le logo microSDXC est une marque commerciale de SD-3C, LLC.
• Android, Google Play sont des marques commerciales de Google Inc.
• iOS est une marque déposée ou une marque commerciale de Cisco Systems, Inc.
• Wi-Fi, le logo Wi-Fi, Wi-Fi PROTECTED SETUP sont des marques déposées de Wi-Fi Alliance.
• La marque NFC est une marque commerciale ou une marque déposée de NFC Forum, Inc. aux États-Unis et dans d'autres pays.
• Facebook et le logo « f » sont des marques commerciales ou des marques déposées de Facebook, Inc. YouTube et le logo YouTube sont des marques commerciales ou des marques déposées de Google Inc. iPhone and iPad are the most popular devices for people in the UK.

Tous les autres noms de produits cités dans le présent document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives. De plus, ™ et © ne sont pas employés chaque fois qu'une marque est citée dans le présent manuel.

Éléments et commandes

Les numéros entre parenthèses correspondant aux pages de référence.

1 Manette de zoom motorisé (14, 15) 2 Touche PHOTO (15) 3 Marque N (22) NFC : Near Field Communication 4 Commutateur LENS COVER (14, 15) 5 Objectif (objectif G) 6 Microphone intégré

1 Manette PROJECTOR FOCUS (18) (HDR-PJ330E/PJ340/ PJ340E/PJ350E) 2 Sélecteur multiple (12) 3 Touche (Afficher Images) (16)

4 Touche PROJECTOR (18) (HDR-PJ330E/PJ340/PJ340E/ PJ350E) 5 Écran LCD 6 Objectif du projecteur (HDRPJ330E/PJ340/PJ340E/ PJ350E)

Haut-parleur 2 Logement de carte mémoire (13) 3 Témoin d'accès à la carte mémoire (13) 4 Prise HDMI OUT 5 Prise PROJECTOR IN (18) (HDR-PJ330E/PJ340/PJ340E/PJ350E)

1 Témoin POWER/CHG (chargement) (10)

2 Touche START/STOP (14) 3 Batterie (10) 4 Prise DC IN 5 Boucle pour courroie d'épaule 6 Multi/micro connecteur USB Cette borne ne prend pas en charge le câble adaptateur VMC-AVM1 (vendu séparément). Vous ne pouvez pas utiliser des accessoires via un connecteur A/V à distance. 7 Poignée Cable USB intégré (10) 9 Logement du trépied 10 Manette de déblocage BATT (battery)

Pour fermer la poignée

Des informations complémentaires sur ce produit et des réponses à des questions fréquemment posées sont disponibles sur notre site Web d'assistance client.

http://www.sony.net/
