MIRAGE SE - Chaudière SANT ANDREA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à gaz
Marque	SANT ANDREA
Modèle	MIRAGE SE
Usage	Chauffage et production d'eau chaude sanitaire
Puissance utile	25,2 kW
Puissance thermique	12,4 - 27,9 kW
Alimentation électrique	230 V / 50 Hz
Fusibles	2 A
Poids	52 kg
Capacité vase d'expansion	6 litres
Pression max. chauffage	3 bar
Pression min. chauffage	0,4 bar
Débit min. circuit chauffage	7,5 l/min
Température max. fonctionnement	90 °C
Type de gaz	Gaz naturel (G20, G25) ou GPL (G30)
Consommation gaz (G20)	2,95 m³/h
Consommation gaz (G25)	3,2 m³/h
Consommation gaz (G30)	2,2 kg/h
Réglage température chauffage	30 - 90 °C
Réglage température sanitaire	40 - 60 °C
Entretien	Contrôle annuel par un centre agréé Sant'Andrea
Sécurité	Antigel, manque d'eau, surchauffe, thermostat fumées, pressostat fumées
Pièces détachées	Buses, ressorts, électrovannes (originaux Sant'Andrea)
Réparabilité	Intervention par personnel qualifié uniquement

FOIRE AUX QUESTIONS - MIRAGE SE SANT ANDREA

Comment allumer la chaudière Mirage SE ?

Placez le commutateur de service (1) sur la position été ou hiver. Pour le chauffage, réglez le sélecteur de température (2) sur la valeur souhaitée (conseillée 70-80°C). Pour l'eau sanitaire, ouvrez un robinet d'eau chaude. Le brûleur s'allume automatiquement. Pour éteindre, mettez le commutateur sur '0'.

Que faire en cas d'odeur de gaz ?

N'allumez pas d'appareils électriques, n'utilisez pas le téléphone. Ouvrez portes et fenêtres pour aérer. Fermez le robinet de gaz et faites intervenir un professionnel qualifié.

Comment purger l'air du circuit de chauffage ?

Ouvrez lentement les purgeurs des radiateurs. Remplissez le circuit via le robinet de mise en eau jusqu'à 1,5 bar. Fermez les purgeurs quand l'eau sort. Après quelques heures, la pression peut baisser ; répétez l'opération si nécessaire. Faites fonctionner le circulateur périodiquement.

Quelle est la pression d'eau recommandée pour le circuit de chauffage ?

La pression à froid doit être d'environ 1,5 bar (lue sur l'hydromètre). Si elle descend en dessous, remettez à niveau avec le robinet de remplissage.

Comment régler la température de l'eau sanitaire ?

Utilisez le sélecteur de température sanitaire (3) sur le panneau de commande. Tournez dans le sens horaire pour augmenter la température (max. 60°C) ou antihoraire pour diminuer (min. 40°C).

Que signifie le voyant de blocage allumé ?

Le voyant indique que la chaudière s'est bloquée en sécurité. Cela peut arriver lors du premier allumage ou après une période d'inactivité. Attendez 10-15 secondes, puis appuyez sur le bouton de déblocage. Si le problème persiste, contactez un centre d'assistance Sant'Andrea.

Comment changer le type de gaz ?

Le changement de gaz doit être effectué par un personnel qualifié. Il faut remplacer les buses du brûleur et le ressort de la valve gaz, et ajuster le commutateur CM1 sur le circuit de modulation selon le type de gaz (G20, G25 ou G30). Référez-vous au chapitre 2.11 de la notice.

Quelle est la fréquence d'entretien recommandée ?

Il est recommandé de faire effectuer un contrôle annuel par un centre d'assistance Sant'Andrea pour garantir l'efficacité et la sécurité de l'appareil. Vérifiez également le nettoyage du circuit et l'état des composants.

Comment débloquer le circulateur ?

Si le circulateur est bloqué (après une longue inactivité), dévissez le capuchon, tournez l'arbre moteur plusieurs fois à droite et à gauche à l'aide d'un tournevis, puis revissez le capuchon. Assurez-vous que l'alimentation est coupée avant.

Où trouver les pièces détachées ?

Les pièces détachées doivent être des pièces d'origine Sant'Andrea. Contactez un centre d'assistance agréé ou le fournisseur. Les buses, ressorts et électrovannes sont disponibles. N'utilisez jamais de pièces non conformes.

MODE D'EMPLOI MIRAGE SE SANT ANDREA

Le livre doit être conservé avec soin de manière à pouvoir l'utiliser à n'importe quel moment. Déballer l'appareil et s'assurer de l'intégrité de la chaudière. Si vous avez un doute à quelque propos que ce soit, adressez-vous à votre fournisseur. Les éléments de l'emballage (cage en bois, carton, clous, agrafes, sachets en plastique, etc.) ne doivent pas être jetés, car ils peuvent polluer l'ambiance, mais ils doivent être ramassés et déposés dans un endroit approprié. Cet appareil doit être utilisé exclusivement pour le fonctionnement pour lequel il a été conçu. Toute autre utilisation est considérée comme impropre et dangereuse.

Sant'Andrea ne peut être tenue pour responsable ni de l'inobservation des instructions de ce livre, ni d'une quelconque manœuvre non décrite spécifiquement, et décline toutes les responsabilités.

Important : cette chaudière sert à chauffer l'eau à une température inférieure à celle d'ébullition, à pression atmosphérique. La chaudière doit être raccordée à une installation de chauffage et à un réseau de production d'eau sanitaire qui soient compatibles avec les fonctions et la puissance de l'appareil.

Si la chaudière est vendue avec des accessoires, ceux-ci devront être originaux.

Vous ne devez en aucun cas modifier l'appareil. Il n'est pas permis d'ouvrir ou d'altérer ses composants, à l'exception des pièces prévues dans le livre d'entretien. Les pièces de rechange doivent être uniquement celles prévues par Sant'Andrea. Ne pas toucher les parties chaudes, en particulier le conduit d'expulsion des fumées. Si vous décidez de ne pas utiliser l'appareil pendant un certain temps, il faudra éteindre l'interrupteur d'alimentation électrique de tous les composants de l'installation et fermer le robinet du gaz sur le tube d'alimentation de la chaudière. Si au contraire vous décidez de ne plus utiliser l'appareil, effectuez les opérations suivantes par un personnel qualifié :

• débranchez l'alimentation électrique sur l'interrupteur général.

fermez le robinet du gaz sur le tube d'alimentation de la chaudière.

Pour garantir l'efficacité de l'appareil et pour un bon fonctionnement, il est indispensable d'effectuer l'entretien périodique par un personnel qualifié suivant les indications de Sant'Andrea. Pour valider la garantie, demandez la mise en fonction par un Centre Assistance Sant'Andrea de votre zone.

Toutes les chaudières Sant'Andrea et les dispositifs de sécurité sont conformes aux normes en vigueur.

Cet appareil est conforme à la directive 90/396/CEE. L'emploi de la marque est donc autorisé.

En outre, cet appareil est conforme à la directive 87/308/CEE relativement à l'antiparasitage.

SOMMAIRE

1. DESCRIPTION TECHNIQUE P.3

1.1 Données techniques p.3 1.2 Diagramme débit-priorité circulateur p.3 1.3 Encombrements p.4 1.4 Circuit hydraulique p.5 1.5 Dispositifs de sécurité p.6

1. INSTRUCTIONS POUR L'INSTALLATEUR P.7

2.1 Installation p.7

2.2.1. Gaz p.7 2.2.2. Sanitaire p.7 2.2.3. Chauffage p.7 2.2.4. Ventilation des locaux p.7

2.2 Montage de la chaudière p.8 2.3 Connexions hydrauliques et du gaz p.8 2.4 Chaudière à chambre étanche avec tubes coaxiaux p.10

2.4.1. Accessoires pour le kit "A" p.10

2.5 Connexions électrodes p.11

2.6 Mise en eau des circuits hydrauliques p.14

2.7 Première allumage p.14

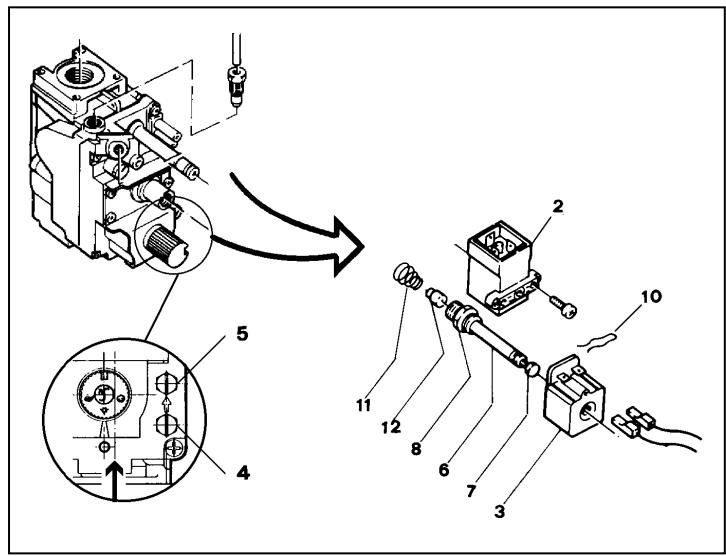

2.8 Réglage débit brûleur p.15

2.9 Réglage débit eau sanitaire p.15

2.10 Réglage température eau sanitaire p.16

2.11 Changement de gaz p.16

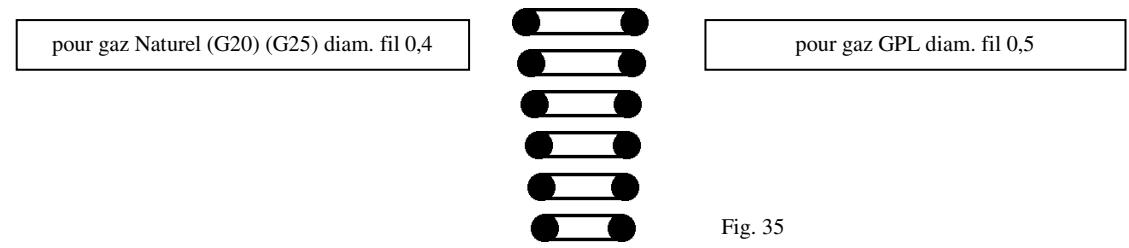

2.11.1. Substitution des buses brûleur p.16

1. INSTRUCTIONS POUR L'USAGER p.17

3.1 Panneau de commande p.17 3.2 Allumage et extinction p.19 3.3 Conseils et notes importants p.19

1. DESCRIPTIF TECHNIQUE

1.1 Données techniques

MOD.		MIARGE E	MIRAGE SE
Puisance utile	kW	25.2	25.2
Puisance thermique	kW	12.4-27.9	12.4-27.9
Pression brûleur-gaz Naturel (G20)	mbar	2.0-11.0	1.5-11.0
Pression brûleur-gaz Naturel (G25)	mbar	3.0-14.0	2.5-14.0
Pression brûleur-gaz GPL (G30)	mbar	5.8-27.8	5.8-27.7
Buses brûleur	N.	14	14
Débit min. du circuit de chauffage	l/min	7.5	7.5
Pression min. du cicut de chauffage	bar	0.4	0.4
Pression max. du cicut de chauffage	bar	3	3
Alimentation électric. Tension/fréquence	V/Hz	230/50	230/50
Fusibles sur l'alimentation	A	2	2
Puisance max. d'absorption	W	110	145
Consommation gaz Naturel (G20)*	m3/h	2.95	2.95
Consommation gaz Naturel (G25)	m3/h	3.2	3.2
Consommation gaz GPL (G30)	kg/h	2.2	2.2
Température max. de fonctionnement	C	90	90
Capacité vase d'expansion	l	6	6
Poids	kg	41	52

• valeur de référence à 15°C - 1013 mbar

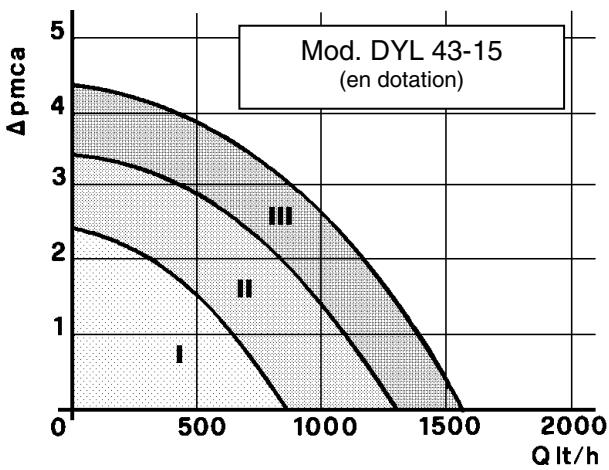

1.2 Diagramme débit-priorité circulateur

Le diagramme indique le débit et la priorité disponible aux raccords d'entrée et de retour chauffage de la chaudière. Le circulateur mod. 43-15 en dotation à 3 vitesses est normalement réglé sur la position III

Fig. 1

1.3 Encombrements

MIRAGE E

N.B. LES DIMENSIONS INDIQUÉES ENTRE PARENTHÈSES SONT LES MESURES POUR LES CHAUDIÈRES MIRAGE 26E

Fig. 2 MIRAGE SE CONDUITS COAXIAL

N.B. LES DIMENSIONS INDIQUÉES ENTRE PARENTHÈSES SONT LES MESURES POUR LA CHAUDIÈRE MIRAGE 26E

Fig. 3

MIRAGE SE CONDUITS SÉPARÉS

Fig. 4 N.B. LES DIMENSIONS INDIQUÉES ENTRE PARENTHÈSES SONT LES MESURES POUR LA CHAUDIÈRE MIRAGE 26 SE

1.4 Circuit hydraulique

Fig. 5 MIRAGE E

Fig. 6 MIRAGE SE

Légende (fig. 5-6)

1. soupape de purge
2. échangeur
3. chambre de combustion
4. brûleur
5. sonde température sanitaire
6. soupape gaz
7. thermomètre
8. robinet de mise en eau
9. pressostat absence eau
10. soupape de sécurité
11. soupape de déviation
12. sonde de température chauffage
13. bulbe thermomètre
14. hydromètre
15. circulateur
16. collecteur gaz
17. thermostat de sécurité
18. thermocouple
19. électrode d'allumage
20. brûleur pilote
21. électrode de détection
22. vase d'expansion
23. antivent
24. thermostat de sécurité circuit des fumées à réarmement manuel
25. pressostat différentiel fumées
26. ventilateur fumées
27. chambre étanche C = sortie eau chaude, G = entrée gaz, F = entrée eau froide, R = retour installation, A = entrée installation

1.5 Dispositifs de sécurité

Soupape gaz électrique, avec dispositif lent d'allumage, bloque instantanément le retour du gaz au brûleur principal en l'absence de flamme. La soupape comprend : AF = dispositif de fonctionnement

ON-OFF

AM = dispositif de modulation

AS = dispositif de sécurité ON-OFF électronique

1. Électrode de détection, en l'absence de flamme pilote, elle agit sur la section de sécurité de la soupape gaz.
2. Thermostat de sécurité à contact (limite de 102 °C) contrôle la température.

Sondes pour le contrôle de la température chauffage et sanitaire, empêchent la surchauffe de l'échangeur dans les respectifs employés.

Pressostat soupape de déviation et pressostat absence d'eau chauffage, empêchent le fonctionnement de la chaudière en absence d'eau dans les respectifs employés.

Pressostat différentiel fumée, bloque le fonctionnement de la chaudière quand le ventilateur s'arrête ou la cheminée est obstruée (chaudière MIRAGE SE).

Sécurité antigel chaudière. Le dispositif intervient quand la température du circuit de chauffage s'abaisse au-dessous de 5 °C (ex. si la chaudière est installée à l'extérieur d'une habitation), soit le brûleur et le circulateur sont activés jusqu'à ce que la température de l'eau de chauffage ne rejoigne 40 °C. Cette fonction vient inhibée, si l'interrupteur général est sur la position "0" ou s'il n'y a pas d'arrivée de gaz.

Sécurité bloc circulateur pour inactivité. Chaque 24 h d'inactivité du circulateur, il sera alimenté pour 3 minutes.

Soupape de sécurité hydraulique, réglée à 3 bar sur l'installation de chauffage.

Thermostats fumées (sur chaudières MIRAGE E) à réarmement manuel (limite 65 °C), en cas d'anomalie durant la sortie des produits de la combustion, le thermostat éteint le brûleur de la chaudière et coupe le courant à la soupape gaz. Pour réarmer le dispositif monté sur l'antivent, il faut :

1. couper le courant à l'appareil
2. attendre 10 minutes
3. réarmer le thermostat en appuyant sur le bouton rouge, sous la pipe en néoprène qui recouvre le thermostat. (l'opération peut être effectuée sans enlever la pipe). Si la chaudière s'arrête plusieurs fois, adressez-vous aux Centres de Service Sant'Andrea.

IL EST ABSOLUMENT INTERDIT L'ALTERNATION ET/OU L'EXCLUSION DU THERMOSTAT DE SÉCURITÉ DU CIRCUIT DES FUMÉES À RÉARMEMENT MANUEL

LA SANT'ANDREA DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES CAUSÉS PAR DES ERREURS D'INSTALLATION, D'UTILISATION ET D'INOBSERVANCE NON DÉCRITES SPÉCIFIQUEMENT

Fig. 7

2. INSTRUCTIONS POUR L'INSTALLATEUR

2.1 Installation

ATTENTION: effectuer le nettoyage à l'intérieur des tubes pour éliminer les dépôts qui peuvent compromettre le bon fonctionnement de la chaudière

2.1.1 Gaz

Les sections qui composent l'installation doivent garantir un approvisionnement en gaz suffisant afin de répondre à la demande max. En limitant la perte de pression entre le compteur et les autres appareils d'utilisation ayant des valeurs non supérieures à:

• 0,5 mbar pour gaz de la 1ère famille (gaz manufacturé)
• 10 mbar pour gaz de la 2ème famille (gaz naturel)
• 2,5 mbar pour gaz de la 3ème famille (gaz GPL)

Si en amont du compteur il est installé un régulateur de pression, il est admis une perte de charge équivalente au double de celles reportées ci-dessus

Avant la mise en service d'une installation de distribution interne de gaz, et donc avant une connexion au compteur et aux appareils, l'installateur doit en contrôler l'étanchéité.

S'il y a des parties non visibles, effectuer l'opération d'étanchéité avant de recouvrir les tubes.

L'opération d'étanchéité se fait de la manière suivante :

• Remplir l'installation d'air ou d'un autre gaz inerte, jusqu'à atteindre une pression d'au moins 100 mbar ;
• Après avoir attendu au moins 15 minutes, effectuer une première lecture de la pression, à l'aide d'un manomètre à eau ou d'un appareil équivalent ayant une sensibilité de 0,1 mbar (1 mm H2O) ;
• 15 minutes après la première lecture, effectuer une seconde lecture ; il ne devra pas y avoir de différence.

S'il y a des fuites, elles devront être recherchées à l'aide d'une solution savonneuse ou d'un produit équivalent, puis éliminées.

Les pièces défectueuses devront être remplacées et les garnitures refaites.

Il est interdit de réparer les dommages avec du mastic.

Quand tous les défauts seront éliminés, effectuer à nouveau une vérification d'étanchéité.

L'alimentation du gaz doit être faite aux raccords 3/4" sur la chaudière.

À proximité de la chaudière, monter un robinet d'interception.

2.1.2 Sanitaire

Le tube d'entrée de l'eau froide et le retour de l'eau chaude doivent être connectés aux raccords 1/2 sur la chaudière.

La pression d'alimentation ne doit pas dépasser 3 bar et ne peut pas être inférieure à 0,8 bar (si les pressions sont supérieures, installer un réducteur de pression).

La dureté de l'eau d'alimentation conditionne la fréquence de nettoyage du serpentin d'échange.

Il est important d'installer des filtres pour le traitement de l'eau en fonction des caractéristiques de l'eau en question.

2.1.3. Chauffage

L'entrée et le retour du chauffage doivent être connectés aux raccords 3/4 sur la chaudière.

Pour éviter des rumeurs lors du fonctionnement et des fuites, ne pas utiliser des tubes ayant un diamètre réduit par rapport à ceux prévus.

La chaudière est dotée d'une soupape de sécurité (étalonnée à 3 bar). S'assurer que l'évacuation de la soupape soit branchée à un égout.

LA SANT'ANDREA DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'INOBSERVATION DES INSTRUCTIONS.

2.1.4 Ventilation des locaux

Lors de toute installation thermique de chaudières murales, il est prévu l'emploi de chaudières de type C* ou d'autres types installées à l'extérieur d'une habitation appropriée. Les dispositions de ce point ne s'appliquent pas en cas d'incompatibilité avec un système d'évacuation des produits de la combustion déjà existant.

Chaudière à aspiration naturelle

Il est indispensable que dans un local où est installé un appareil à gaz de type B* à aspiration naturelle, il puisse entrer une quantité d'air nécessaire pour une régulière combustion du gaz.

L'afflux naturel de l'air doit se passer directement au travers d'ouvertures permanentes faites sur les parois des locaux qui doivent être ventilés et placées à l'extérieur ou à travers des conduits de ventilation individuels ou collectifs.

Les ouvertures sur les parois doivent :

a) avoir une section libre totale nette de passage d'au moins 6 cm² par kW de débit thermique installé, avec un minimum de 100 cm². b) être réalisées de manière à ce que l'ouverture intérieure et celle extérieure de la paroi ne puissent être obstruées. c) être protégées avec une grille ou un treillis de façon à ne pas réduire la section indiquée au point “a”. d) être situées à un niveau légèrement au-dessus du carrelage de façon à ne pas empêcher le fonctionnement des dispositifs d'évacuation des produits de la combustion. Si la hauteur du niveau ne peut être respectée, il faudra augmenter d'au moins 50 % la section des ouvertures de ventilation.

Si l'aération directe du local n'est pas possible, l'afflux de l'air peut être obtenu au travers d'un autre local à condition que :

e) le local à côté ait une ventilation directe conforme aux points a)-b)-c). f) dans le local à ventiler soient installés uniquement des appareils raccordés aux conduits d'évacuation. g) le local à côté ne soit pas une chambre à coucher ou un dépôt contenant des produits dangereux ou encore un garage.

Chaudière à aspiration forcée

Les appareils étanches à aspiration forcée de type C* n'ont aucune nécessité de prélever l'air de combustion dans le local où ils sont installés.

TYPE B* - appareils construits pour être branchés aux conduits d'évacuation des produits de la combustion vers l'extérieur du local ; l'air comburant est prélevé directement dans les locaux où sont installés les appareils.

TYPE C* - appareils où le circuit de combustion (prise d'air, livre de combustion, échangeur, évacuation des produits de combustion) est étanche par rapport aux locaux où sont installés les appareils.

2.2 Montage de la chaudière

Durant le montage de la chaudière, il faut :

• laisser 150 mm de distance de chaque côté de la chaudière pour faciliter les opérations d'entretien ; vérifier que la structure murale soit en bon état.
• Les modèles à aspiration naturelle (MIRAGE E) ne seront pas installés au-dessus d'une cuisine.
• Le tube d'évacuation des fumées soit à côté de la chaudière (MIRAGE E) ; voir le schéma fig. 8 pour le montage.
• Marquer avec précision sur le mur la position des trous pour les chevilles à fixer.
• Faire les trous (diamètre non inférieur à 10 mm), mettre les chevilles pour fixer la chaudière, fixer la chaudière à l'entretoise supérieure.

Percement

Fig. 8

N.B. : les dimensions entre parenthèses sont indiquées pour les chaudières (MIRAGE 26SE).

Raccords

C = retour eau chaude 1/2" ; G = entrée gaz 3/4" ; F = entrée eau froide 1/2" ; R = retour installation 3/4" ; A = entrée installation 3/4".

2.3 Connexions hydrauliques et du gaz

Dans l'emballage, nous fournissons les sachets de pièces contenant :

• les garnitures de rechange, 1 couvre-bornes,
• 2 moignons en cuivre (lg = 130 mm, diam. 14),
• 3 moignons en cuivre (lg = 130 mm, diam. 18),
• 5 écrous (2 écrous 1/2", 3 écrous 3/4") pour les moignons.

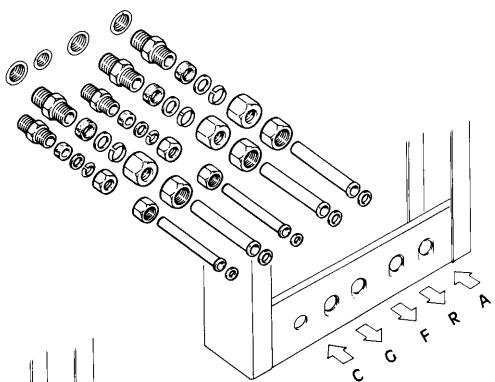

Les 5 écrous peuvent être soudés (fig. 9) ou raccordés avec des raccords télescopiques (sur demande) aux tubes de l'installation (fig. 10-11).

Les chaudières de série ne sont pas dotées de robinet gaz et de robinets hydrauliques ; sur demande, elles peuvent être livrées avec le kit (fig. 12).

N.B. : enlever les capuchons de protection des tubes de la chaudière.

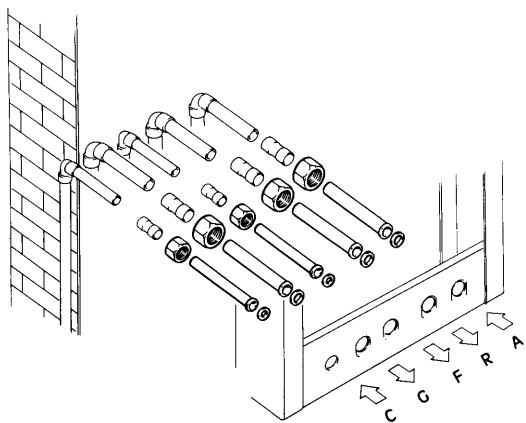

Fig. 10 : moignons en dotation avec raccords télescopiques (livrés sur demande). Fig. 9 : moignons en dotation soudés avec interposition d'un joint.

Fig. 12 Robinets télescopiques (livrés sur demande) Fig. 11 Moignons en dotation avec raccords télescopiques (livrés sur demande)

Raccords

C = retour eau chaude 1/2" G = entrée gaz 3/4" F = entrée eau froide 1/2" R = retour installation 3/4" A = entrée installation 3/4"

2.4 Chaudière à chambre étanche avec tubes coaxiaux

Kit d'évacuation des fumées de type “ A ” (en dotation à la chaudière)

Fig. 13

Position	Description	Quantité
1	Garniture de rechange diam. 100x125 mm.	1
2	Garniture OR 3237 pour tubes diam. 60	1
3	Coude coaxiale à 30°	1
4	Manchon en palstique	1
5	Segment de serrage en plastique	1
6	Tube coaxial en aluminium	1
	Tube aspiration diam. 100mm.- L=860 mm.	1
	Tube évacuation diam. 60 mm.- L=915 mm.	1
7	Rosace exterieure en plastique	1
8	Vis autopiletées diam. 4x9	4

Fig. 14

ATTENTION :

. si le tube d'évacuation coaxial est moins de 1 mètre, placer un diaphragme diam. 80 mm entre la garniture et la chambre étanche (fig. 14). . la longueur max. est de 3 mètres (fig. 14) en ajoutant une ballonne (fig. 19). Le tube doit avoir une inclinaison vers le bas de 3% en sortie. . en cas de raccord vertical (fig. 21-27) la longueur max. est de 4 mètres.

2.4.1 Accessoires pour le kit "A"

coude coaxial à 90° Raccord diam. 60/60 OR Raccord pour tubes coaxiaux tuile sortie cheminée pour plans inclinés Rallonge coaxiale 1 mètre coude coaxial à 90° collier pour raccord vertical

pour plans inclinés tuile sortie cheminée cheminée coaxiale évacuation verticale rallonge coaxiale verticale 1 mètre

Fig. 23

Fig. 24

2.5 Connexions électriques

Les connexions électriques sont représentées dans les figures 27 à 31. Pour connecter la chaudière, l'alimentation électrique doit être à 230 V - 50 Hz avec le fil de terre. La chaudière a une plaque à 5 bornes d'alimentation, respectez donc les polarités pour la connexion phase-neutre.

ATTENTION :

Avant de connecter les câbles, il faut les faire passer à travers le passe-câble 2 (fig. 25). Le fil de terre doit être plus long que la phase et le neutre, car en cas d'accroc, il sera le dernier à se détacher.

Il est nécessaire d'installer sur l'installation de la chaudière un interrupteur bipolaire ayant des micro-sélecteurs séparés de 3 mm, pour une question de sécurité et de rapidité durant l'entretien. Connecter un thermostat d'ambiance TA (le câble doit passer à travers le passe-câble 1, fig. 25). S'il n'est pas prévu que la chaudière ait un thermostat, faire un pontet avec les bornes TA sur la plaque (fig. 26).

Fig. 25

Fig. 26

ATTENTION : le thermostat d'ambiance doit être de la classe II à double isolement.

Après avoir connecté les câbles, fixer la plaque sur le couvre-plaque (dans le sachet des accessoires). Pour la connexion de l'horloge, voir le schéma indiqué. La sécurité de l'installation est rejointe quand la connexion a une bonne mise à la terre. Si vous avez des doutes sur la connexion électrique, faites-la contrôler par un personnel qualifié. Ne pas utiliser les tubes du gaz ou hydrauliques pour la mise à la terre des appareils. L'installation électrique doit avoir une puissance supérieure à celle utilisée par la chaudière (voir les caractéristiques sur la plaque à côté de la chaudière) et dans le livre à la page 3, en faisant attention que la section des câbles soit apte à la puissance absorbée par l'appareil. Pour l'alimentation électrique de l'appareil, il ne faudra pas utiliser de rallonges ou prises multiples. Il faut s'assurer que les tubes ne soient pas utilisés comme mise à la terre de l'installation électrique ou téléphonique. Cela pourrait causer des dommages irréparables aux tubes de la chaudière et des radiateurs.

Schéma électrique de principe

Fig. 27

Circuit de modulation

Fig. 28

Légende : AF actuateur de fonctionnement, AM actuateur de modulation, AS actuateur de sécurité, C circulateur, CM1 commutateur gaz (M = méthane ; G = GPL), CM3 arrêt à la puissance d'allumage (seulement pour essai intérieur), EA électrode d'allumage, ER électrode de détection, F phase, IG interrupteur général, M1..M9 plaque/connecteur, MAXR trimmer de présélection max. puissance de chauffage, MC plaque électrique chaudière, MP micro horloge programmateur, N neutre, P horloge programmateur (sur demande), PDF pressostat différentiel fumées, PMA pressostat absence d'eau, PPS pressostat priorité sanitaire, RC relais circulateur, RISC potentiomètre réglage température chauffage, RLA trimmer de présélection puissance allumage, RT relais température, S bouchon déblocage, SAN potentiomètre réglage température sanitaire, SB moyant déblocage, SON voyant présence de tension, SR sonde température de chauffage, SRISC moyant fonctionnement CHAUFFAGE, SS sonde température sanitaire, SSAN moyant fonctionnement sanitaire, T thermocouple, TA thermostat ambiance, TF thermostat de sécurité circuit fumées à réarmement manuel (MIRAGE E), TS thermostat de sécurité, V ventilateur fumées.

Circuit d'allumage

Fig. 29 MIRAGE E

Fig. 30 MIRAGE SE

Connexion au circuit de modulation

Fig. 31

2.6 Mise en eau des circuits hydrauliques

Effectuer les opérations suivantes :

• Desserrer lentement les purgeurs des radiateurs.
• Ouvrir le robinet de mise en eau de la chaudière et les autres robinets d'entrée et de retour de l'installation. Contrôler que les purgeurs des radiateurs et la soupape de purge automatique de la chaudière fonctionnent régulièrement. Fermer les purgeurs des radiateurs lorsque l'eau commencera à sortir. Fermer les robinets de mise en eau dès que la pression du circuit chauffage sur l'hydromètre indique 1,5 bar. Purger de nouveau les radiateurs.

Après quelques heures de fonctionnement, il est possible que la pression descende en dessous de 1 bar à cause des bulles d'air qui se sont formées dans l'installation.

Dans ce cas, laisser refroidir et porter de nouveau la pression à 1 bar avec le robinet de remplissage.

Il est possible que les bulles d'air restent quelques jours dans l'installation ; il faudra donc répéter les opérations de purge jusqu'à avoir une stabilité constante de la pression.

L'épanchement de l'air à travers les purgeurs se passe seulement quand les circulateurs sont fermés.

Durant les opérations de remplissage, il faudra donc faire fonctionner les circulateurs de temps en temps.

L'air dans le circuit peut provoquer des bruits dans l'échangeur.

Le pressostat de sécurité en absence d'eau ne coupe pas le courant si les pressions sont en dessous de 0,4/0,6 bar.

2.7 Premier allumage

Le premier allumage et l'essai de la chaudière doivent être effectués par un personnel qualifié.

Contrôles préliminaires

Avant d'allumer la chaudière pour la première fois, il faudra vérifier que :

• l'installation corresponde aux normes en vigueur ;
• la mise en eau soit effectuée correctement (pression hydromètre 1,5 bar) ;
• les robinets soient ouverts ;
• le gaz employé soit celui pour lequel la chaudière a été réglée. Dans le cas contraire, effectuer le changement du gaz (voir chap. 2.11 changement du gaz). Le changement du gaz doit être effectué par un personnel qualifié ;
• les robinets de l'alimentation du gaz soient ouverts ;
• il n'y ait pas de fuites de gaz et que l'interrupteur général soit branché ;
• la soupape de sécurité installée sur la chaudière ne soit pas bloquée ;
• les conduits d'évacuation des fumées et prises d'air soient aux normes ;
• la tension d'alimentation de la chaudière soit de 230 V - 50 Hz.
• il n'y ait pas de fuites d'eau

N.B. si vous n'utilisez pas la chaudière pendant un certain temps, avant de brancher l'interrupteur général, assurez-vous que l'arbre moteur du circulateur ne soit pas bloqué. Pour effectuer cette opération, il faut (fig. 32) :

dévisser le capuchon

• faire tourner l'arbre plusieurs fois à droite et à gauche avec un tournevis, puis revisser le capuchon

Fig. 32

Allumage et extinction

Pour cette opération, voir le chap. 3

2.8 Réglage du débit brûleur (fig. 33)

1) connecter un manomètre à eau aux prises de pression en aval (5) sur la soupape gaz 2) allumer la chaudière au moyen de l'interrupteur général.

1) électrode vanne de sécurité 2) bobine électrode vanne de fonctionnement 3) bobine électrode vanne de modulation 4) prise de pression gaz en amont 5) prise de pression gaz en aval 6) réglage débit max. 7) vis de réglage débit min. 8) contre-écrou 9) - 10) fourche de blocage 11) ressort pour gaz 12) loqueteau

Fig. 33

A) Réglage puissance max.

3) ouvrir le robinet de l'eau chaude pour avoir un débit supérieur à 14 l/min, le brûleur s'allumera 4) enlever la fourche de blocage (10) et la bobine (3) 5) serrer à fond la vis (7) 6) desserrer le contre-écrou (8) 7) tourner la vis (6)

• sens horaire pour augmenter
• sens anti-horaire pour diminuer

jusqu'à rejoindre la pression correspondante au débit max. du brûleur (voir le tableau ci-dessous)

8) quand la pression sera rejointe, revisser le contre-écrou

B) Réglage puissance min.

9) avec une clé, agir sur la vis (7) et tourner :

• en sens horaire pour augmenter
• en sens anti-horaire pour diminuer

jusqu'à rejoindre la pression correspondante au débit min. du brûleur (voir le tableau ci-dessous)

N.B. vérifier qu'à la valeur min. imposée, la flamme ne s'éteigne pas

10) Terminer le réglage, enlever le manomètre, et remonter la bobine (3) et la fourche (10)

Puisance kW	Naturel (G20)			GPL (G30)
	Débit gaz \( m^3/h \)(1)	Pressure gaz mbar		Débit gaz kg/h	Pressure gaz mbar
		MIRAGE E	MIRAGE SE		MIRAGE E	MIRAGE SE
12.8	1.36	2.5	1.5	1.0	5.8	5.8
16.3	1.6	4.5	4.1	1.28	11.8	11.4
19.8	2.1	6.0	5.4	1.55	16.7	16.316.3
23.2	2.46	8.5	7.7	1.82	21.7	21.3
27.9	2.95	12	12.5	2.2	27.8	27.7
33.6	3.57	/	/	2.64	/	/

Note : (1) à 15°C et à la pression de 1013 mbar (760mmHg)

Puissance kW	Naturel (G25)
	Débit gaz m3/h	Pression gaz mbar
		MIRAGE E	MIRAGE SE
11.9	1.44	3.0	2.5
16.5	2.0	6.0	5.6
19.6	2.4	8.0	7.4
21.9	2.7	10.0	10.2
26.5	3.2	14.0	14.0

2.9 Réglage débit eau sanitaire

Pour limiter la distribution à 13,7 l/min, régler le début avec la vis (1) (fig. 35)

Caractéristiques techniques

• Débit d'insertion micro-interrupteur : 2,5 l/min ± 0,3
• Débit de débranchement micro-interrupteur : 2,2 l/min ± 0,3. N.B. : en dessous du début d'insertion, le pressostat ne permet pas l'allumage de la chaudière.

2.10 Réglage de la température de l'eau sanitaire

Le réglage se fait avec le bouton (3). L'indicateur sur min. « - » correspond à une température de 40 °C ; l'indicateur

sur max « + » correspond à une température de 60 °C.

La température est reliée par le manomètre (6) et se réfère à l'eau pour le chauffage du sanitaire (circuit primaire) (voir fig. 36).

Fig. 34

2.11 Changement de gaz

Les chaudières sont construites selon le type de gaz utilisé, à préciser avant l'achat.

S'il faudra apporter des changements, ceux-ci devront être effectués par un personnel qualifié et il vous sera livré la chaudière

avec les pièces de rechange par la Sant'Andrea.

Substitution des buses du brûleur

1) Enlever le tube gaz. 2) Dévisser les 4 vis et enlever le collecteur fixé au brûleur principal. 3) Dévisser les 14 buses. 4) Revissez les buses au collecteur en mettant la rondelle. 5) Fixer le collecteur au brûleur principal. 6) Connecter le tube d'alimentation gaz au collecteur.

MOD CHAUDIERE	TYPE DE GAZ	BUSES GAZ		DIAPHRAGME	PRESSION EN AMONT	CONSOMMATION	PRESSION BRULEUR mbar
		N:	diam. mm.	diam. mm.	mbar
MIRAGE E	Naturel (G20)	14	1.20	5.5	20	2.95 m3/h (1)	2.0	11.0
	Naturel (G25)	14	1.20	5.5	25	3.2 m3/h	3.0	14.0
	GPL (G30)	14	0.72	5.5	29-37	2.20 kg/h	5.8	27.8
MIRAGE SE	Naturel (G20)	14	1.20	5.5	20	2.95 m3/h (1)	1.5	11.0
	Naturel (G25)	14	1.20	5.5	25	3.2 m3/h	2.5	14.0
	GPL (G30)	14	0.72	5.5	29-37	2.20 kg/h	5.8	27.8

Note (1) à 15 °C et avec la pression de 1013 mbar (760 mmHg)

2.11.1 Substitution ressort (fig. 33)

Selon le type de gaz, il faut le ressort qui correspond (fig. 35) :

1) enlever la fourche (10) et l'électrovalve (3) ; 2) desserrer le contre-écrou (8) et dévisser le tube (6) du régleur de pression ; 3) enlever le ressort (11), le changer (selon le type de gaz) en s'assurant qu'il soit enfilé correctement dans le trou (12)

4) sur le circuit de modulation (fig. 28) dans le panneau électrique, déplacer le connecteur CM1 selon le type de gaz ; 5) remonter le tube (6) et revisser à fond la vis (7) ; 6) effectuer les réglages indiqués au chap. 2.8

3. INSTRUCTIONS POUR L'USAGER

3.1 Panneau de commande

Fig. 36

Légende

1) commutateur de service ; 2) sélecteur température de chauffage ; 3) sélecteur température sanitaire ; 4) horloge ; 5) hydromètre ; 6) thermomètre ; 7) bouton allumage/extinction ; 8) voyant fonctionnement sanitaire ; 9) voyant fonctionnement CHAUFFAGE ; 10) voyant alimentation électrique ; 11) 12) voyant détecteur bloc ; 13) voyant de déblocage

Commutateur de service (éteint - été - hiver)

sur cette position la chaudière ne fonctionne pas (0)

sur cette position la chaudière fonctionne seulement pour l'eau sanitaire (été)

sur cette position la chaudière fonctionne soit pour l'eau sanitaire, soit pour le chauffage (hiver)

Sélecteur température chauffage

Le sélecteur permet la sélection de la température dans le circuit de chauffage,

le réglage est compris au min. à 30°C et au max. à 90°C.

Si vous tournez le sélecteur en sens horaire, la température augmente.

Sélecteur température sanitaire

Permet la sélection de la température de l'eau sanitaire qui se règle au min. à 40°C et au max. à 60°C.

• Tourner en sens horaire pour avoir la température max.
• Tourner en sens anti-horaire pour avoir la température min.

Thermomètre

La température du circuit de chauffage est relevée à travers le sélecteur.

Hydromètre

Visualiser la pression de l'eau dans le circuit de chauffage. À froid, la pression ne doit pas être inférieure à 1,5 bar. Si la valeur est inférieure, reporter la pression à la valeur normale en agissant sur le robinet de remplissage. Cette opération s'effectue avec le circuit à froid.

Bouton de déblocage

En cas de blocage du brûleur, appuyer sur le bouton pour le débloquer (attendre 10/15 secondes).

Voyant de détection bloc

Ce voyant a la fonction de signaler l'intervention du dispositif de mise en sécurité de la chaudière. Au moment de l'allumage du brûleur, si la sonde ne relève pas de flammes, l'appareil se bloque et le voyant s'allume. Cela peut se vérifier au premier allumage ou si la chaudière ne fonctionne pas pendant un certain temps, ou encore s'il y a de l'air dans les tubes du gaz. Dans ce cas, il faudra attendre 10/15 sec. avant de débloquer. Cette opération devra être effectuée 2/3 fois pour la purge de l'air et un allumage régulier.

N.B. si le voyant s'allume pour des motifs qui ne sont pas indiqués ci-dessus, adressez-vous à un centre d'assistance Sant'Andrea.

Voyant de fonctionnement sanitaire

Le voyant indique que la chaudière fonctionne pour la préparation de l'eau chaude sanitaire.

Voyant de fonctionnement chauffage

Le voyant indique que la chaudière fonctionne pour le chauffage.

Voyant d'alimentation électrique

Le voyant indique que la chaudière est alimentée électriquement.

0

3.2 Allumage et extinction

Allumage (fig. 36), il faut :

• sélectionner le commutateur (1) pour alimenter électriquement la chaudière sur la fonction été ou hiver.
• pour la fonction chauffage, tourner le sélecteur (2) sur la position désirée (température conseillée 70/80 °C).

N.B. si la chaudière a un thermostat d'ambiance, vérifier qu'il soit sur la température désirée.

• pour la fonction sanitaire, ouvrir le robinet de l'eau chaude : l'allumage du brûleur est automatique à travers l'alimentation électrique.

Extinction

Positionner le commutateur (1) sur « 0 », le voyant (10) s'éteindra.

L'utilisation de la chaudière est interdite aux enfants ou aux personnes inexpertes.

Pour obtenir un bon fonctionnement et une longue durée de vie de la chaudière, effectuer des contrôles périodiques par un centre d'assistance Sant'Andrea.

Vérifier le nettoyage et faire l'entretien une fois par an.

Si vous n'utilisez pas la chaudière pendant un certain temps, vérifiez que l'arbre moteur du circulateur ne soit pas bloqué (voir fig. 37 pour le déblocage).

• Dévisser le bouchon.
• Tourner l'arbre moteur plusieurs fois dans le sens horaire et antihoraire, puis revisser le bouchon.

Fig. 37 Fig. 38

Contrôler chaque mois que la pression de charge de l'installation à l'hydromètre (pression 1,5 bar) (fig. 38).

S'il y a des fuites de gaz ou si vous sentez une odeur de gaz,

A) n'allumez pas d'appareils électriques, n'utilisez pas le téléphone ou d'autres objets qui peuvent provoquer des étincelles ; B) ouvrez portes et fenêtres pour faire circuler l'air ; C) fermez les robinets du gaz ; D) faites intervenir un personnel qualifié.

Si le voyant du bloc chaudière s'allume, attendez 10 secondes avant de débloquer la chaudière. Si cet inconvénient se vérifie assez souvent, adressez-vous à un centre d'assistance Sant'Andrea.

VARIANTE POUR : BE-FR

Réglage puissance

Puisance kW	Naturel (G25)
	Débit gaz m3/h	Pression gaz mbar
		MIRAGE E	MIRAGE SE
11.9	1.44	3.0	2.5
16.5	2.0	6.0	5.6
19.6	2.4	8.0	7.4
21.9	2.7	10.0	10.2
26.5	3.2	14.0	14.0

Changement de gaz

MOD CHAUDIERE	TYPE DE GAZ	BUSES GAZ		DIAPHRAGME	PRESSION EN AMONT	CONSOMMATION	PRESSION BRULEUR mbar
		N:	diam. mm.	diam. mm.	mbar
MIRAGE E	Naturel (G20)	14	1.20	5.5	20	2.95 m3/h(1)	2.0	11.0
	Naturel (G25)	14	1.20	5.5	25	3.2 m3/h	3.0	14.0
	GPL (G30)	14	0.72	5.5	29-37	2.20 kg/h	5.8	27.8
MIRAGE SE	Naturel (G20)	14	1.20	5.5	20	2.95 m3/h(1)	1.5	11.0
	Naturel (G25)	14	1.20	5.5	25	3.2 m3/h	2.5	14.0
	GPL (G30)	14	0.72	5.5	29-37	2.20 kg/h	5.8	27.8

SANT'ANDREA S.p.A.

Via L. Da Vinci, 18 - 28100 NOVARA (ITALIE)

Tél. [phone] - Fax [phone]
