MILLENNIUM - Chaudière SANT ANDREA - Notice d'utilisation et mode d'emploi gratuit

Marque	SANT ANDREA
Modèle	MILLENNIUM
Type de produit	Chaudière à gaz murale
Poids	37 kg (Millennium E) / 39 kg (Millennium SE)
Alimentation électrique	230 V / 50 Hz
Puissance utile nominale	23,2 kW
Rendement utile nominal	89,75% (Millennium E) / 90,7% (Millennium SE)
Plage température chauffage	30 °C à 80 °C
Plage température eau chaude sanitaire	30 °C à 60 °C (touche bleue : 35 °C à 45 °C)
Pression max circuit chauffage	3 bar
Pression max circuit sanitaire	6 bar
Vase d'expansion	6 litres, précharge 1 bar
Indice de protection	IP44 (IPX4D)
Fonctions principales	Thermorégulation avec sonde extérieure, modulation électronique de la flamme, touche bleue pour eau chaude, antigel automatique, sécurité ionisation, sécurité fumées, sécurité sonde, sécurité surtempérature
Entretien et nettoyage	Composants accessibles sur face avant, fiche électronique de diagnostic des pannes, fonction nettoyage cheminée, échangeurs et pompe à décrochement rapide
Sécurité	Allumage et contrôle flamme à ionisation, sécurité évacuation fumées, sécurité rupture sonde, sécurité élévation température, antigel (déclenchement <5°C, arrêt à 19°C)
Pièces détachées et réparabilité	Composants facilement remplaçables, assistance technique avec 45 ans d'expérience
Raccordements	Entrée/retour chauffage : G 3/4", gaz : G 3/4", eau froide/sortie sanitaire : G 1/2"

FOIRE AUX QUESTIONS - MILLENNIUM SANT ANDREA

Comment régler la température de l'eau chaude sanitaire avec la touche bleue ?

Appuyez sur la Touche Bleue pour activer la fonction. La température est préréglée entre 35 °C et 45 °C. Vous pouvez ajuster via les commandes de la chaudière.

Que faire en cas de panne affichée sur la fiche électronique ?

La fiche électronique visualise les codes d'erreur. Notez le code, coupez l'alimentation, attendez quelques minutes, puis rallumez. Si le défaut persiste, contactez le service technique.

Comment effectuer l'entretien annuel de la chaudière ?

Faites appel à un professionnel. Il vérifiera les échangeurs, la pompe, le brûleur, les électrodes et les conduits de fumée. La fonction 'nettoyage cheminée' facilite le contrôle.

Comment activer la fonction antigel ?

La fonction est automatique. Si la température de l'eau descend en dessous de 5 °C, le système chauffe jusqu'à 19 °C. Aucune action manuelle nécessaire.

Puis-je installer une sonde extérieure ?

Oui, une sonde extérieure optionnelle permet la thermorégulation. Le microprocesseur ajuste la température de l'installation en fonction de la température extérieure et du coefficient de dispersion.

Quelle est la pression d'eau idéale dans le circuit de chauffage ?

La pression doit être comprise entre 1 bar et 1,5 bar à froid. Ne dépassez pas 3 bar (pression maximale). Utilisez le robinet de remplissage pour ajuster.

Comment purger l'air du circuit de chauffage ?

Utilisez les purgeurs manuels sur les radiateurs. La chaudière intègre un by-pass automatique qui aide à éliminer l'air. Si nécessaire, faites appel à un professionnel.

Que signifie un affichage lumineux rouge ?

Cela indique un défaut de fonctionnement. Consultez la fiche électronique pour identifier le code panne. Les sécurités (flamme, fumées, sonde) peuvent être en cause.

Comment nettoyer l'échangeur primaire ?

L'échangeur primaire est accessible sur la face avant. Utilisez un produit détartrant adapté ou faites appel à un professionnel. La fonction 'nettoyage cheminée' peut être utilisée.

Quels sont les avantages de la modulation électronique ?

La modulation adapte la puissance de la chaudière aux besoins réels, offrant un confort optimal et des économies d'énergie. Elle réduit les cycles marche/arrêt.

MODE D'EMPLOI MILLENNIUM SANT ANDREA

Les résultats obtenus grâce à l'électronique sont très importants dans tous les secteurs industriels.

Le système d'allumage intégré, le contrôle de flamme et la modulation de la chaudière Millenium sont les garants d'une haute technologie dans le domaine du développement du système de chauffe. En ajoutant une sonde extérieure, on obtient une fonction de thermoréglement au travers d'un micro-processeur qui gère la température régée dans l'installation en fonction de la température extérieure et du coefficient de dispersion, tout en créant des conditions de comportement maximales.

La gestion de la température de l'eau chaude sanitaire et du réchauffement est en tous les cas différente. Le réglage se fait en modulation grâce à un système électronique. En outre, il est possible d'effectuer un réglage pour le fonctionnement des installations à basse température ou des installations traditionnelles.

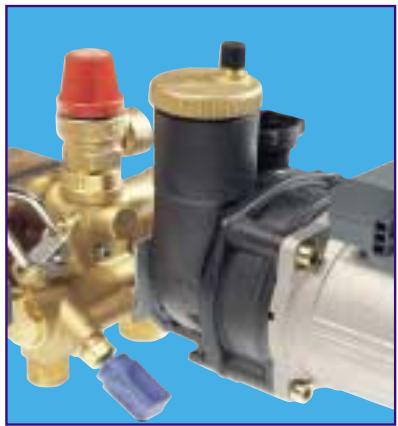

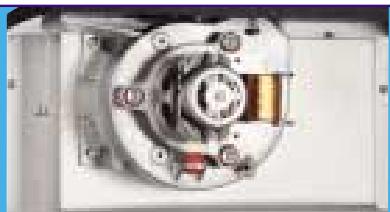

Une attention toute particulière a été portée à la construction du ventilateur d'évacuation des fumées et une technologie toute particulière a été adoptée pour éliminer les vibrations produites par le flux des fumées dans la chambre de combustion (dans le modèle ventouse). En outre, l'installation hydraulique de la chaudière est dotée d'une pompe qui permet

d'éliminer les vibrations dérivant de la présence d'air. Un by-pass incorporé dans le circuit de réchauffement adapte la circulation de l'eau aux exigences de l'installation.

La chaudière Millennium est dotée d'une "Touche Bleue".

La température de l'eau chaude sanitaire est préréglée à une valeur comprise entre et; elle est activable par simple pression sur la Touche Bleue.

Sécurité

La sécurité et la qualité de nos produits sont notre engagement. La norme ISO 9001 est en cours de certification selon la règlementation en vigueur. Le tout se traduit par :

• Sécurité sur le système d'allumage et contrôle de la flamme à ionisation
• Sécurité sur l'évacuation des fumées
• Sécurité active en cas de rupture de la sonde et réchauffement qui empêche le fonctionnement de la chaudière
• Sécurité contre l'élevation anormale de la température dans le circuit primaire
• Fonction antigel : si la température de l'eau dans la chaudière descend en-dessous de 5°C, le système antigel entre en fonction jusqu'à atteindre une température de 19°C.

Tous les composants ont été soumis aux tests d'usure les plus sévères. Nous avons établi des standards de qualité de niveau élevé pour satisfaire nos clients.

Pratique pour l'entretien

Nous disposons d'une expérience de 45 années dans le domaine technique et assurons un service clients de grand professionalisme.

Aussi, avec la chaudière Millennium, nous voulons réduire le temps et les coûts d'intervention et de diagnostic des pannes. À cet effet, une fiche électronique visualise les causes des diverses pannes possibles, fournissant à l'opérateur tous les éléments utiles pour effectuer la réparation et assurer le bon fonctionnement de la chaudière.

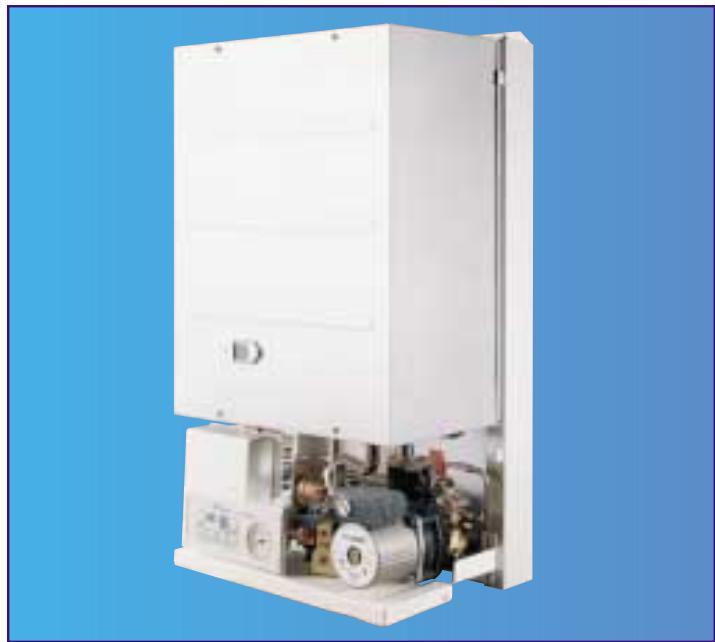

Les composants sont facilement accessibles sur la face avant de la chaudière. L'échangeur primaire, l'échangeur à plaque pour l'eau chaude sanitaire et la pompe sont à décrochement rapide. Enfin, la fonction "nettoyage de la cheminée" de la fiche électronique permet d'établir l'efficacité des rendements, sans nouvel étalonnage de la puissance de la chaudière.

DIAGRAMME DEBIT - PREVALENCE CIRCULATEUR

NOTE: Le diagramme indique le débit et la prévalence disponible aux raccords d'entrée et changement sur la chaudière.

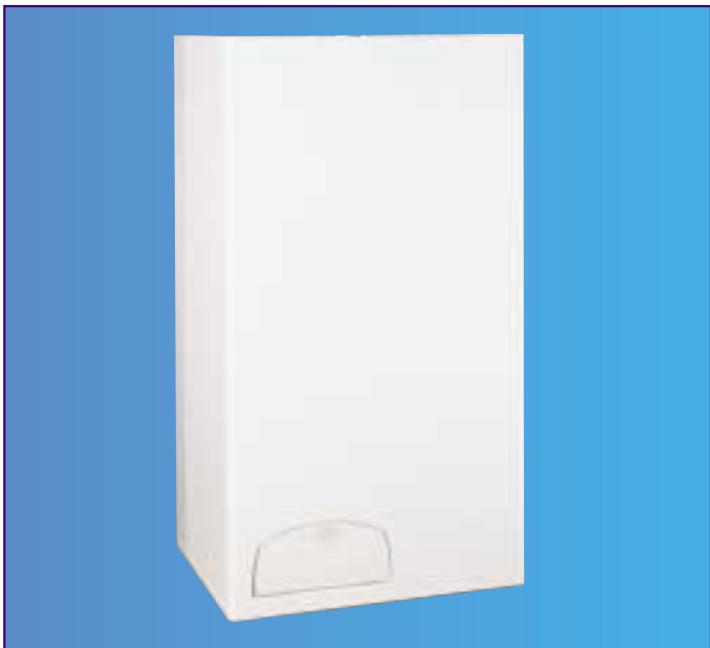

La chaudière Millennium a un design exclusif !

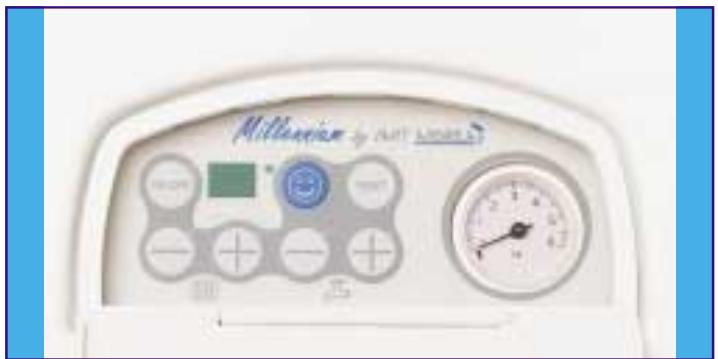

Sa couleur blanche, ses angles arrondis, son tableau de commandes, son affichage lumineux et ses dimensions réduites en font une chaudière qui s'adapte aisément à tous les cas de figure.

FACILE à installer

La chaudière est particulièrement maniable grâce à ses dimensions réduites et sa légèreté.

Un kit de tubes à raccord non encombrants est également prévu.

Les tubes d'évacuation des fumées (dans le modèle ventouse) répondent à toutes les applications grâce à 4 kits :

Évacuation coaxiale - Évacuation séparée avec dédoubleur - Évacuation coaxiale verticale - Évacuation séparée.

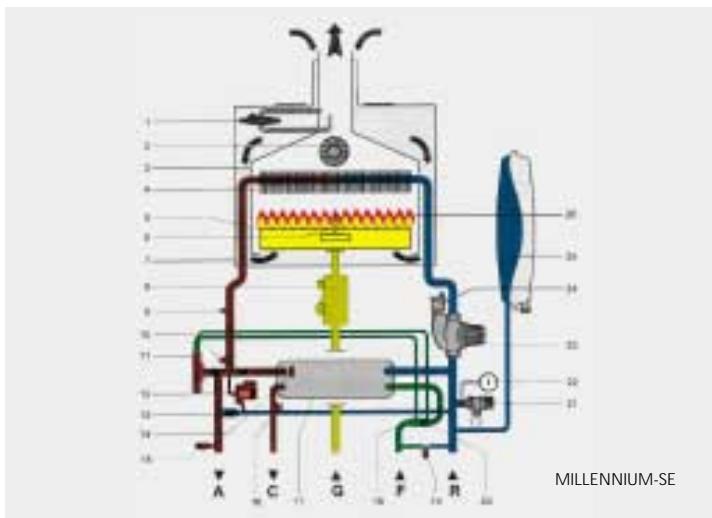

CIRCUIT HYDRAULIQUE

1. Pressostat différentiel fumées
2. Ventilateur fumées
3. Filtre fumees
4. Echangeur primaire
5. Bruleur
6. Électrode d'allumage/releveur flamme
7. Chambre étanche
8. Soupape gaz
9. Thermostat de sécurité
10. Sonde de chauffage
11. Sonde de déviation
12. Pressostat manque d'eau (circuit primaire)
13. By-Pass automatique
14. Micro-interrupteur pressostat priorité sanitaire
15. Robinet de vidange chaudière
16. Sonde sanitaire
17. Echangeur secondaire (eau sanitaire)
18. Limiteur débit eau sanitaire 10 LT.
19. Robinet de remplissage
20. Filtre sanitaire
21. Soupape de sécurité
22. Hydraumetre
23. Circulateur
24. Soupape de sécurité
25. Vase d'expansion
26. Chambre de combustion
27. Termostat sécurité circuits fumées

A. Entrée installation Ø 3/4" B. Sortie eau chaude sanitaire Ø 1/2" C. Raccord gaz Ø 3/4" F. Entrée eau froide sanitaire Ø 1/2" R. Retour installation chauffage Ø 3/4"

MILLENNIUM E

MILLENNIUM SE

DIMA DI FORATURA

VUE FRONTALE

RACCORDS CHAUDIERE

A - Entrée installation 3/4 B - Sortie eau chaude sanitaire 1/2 C - Raccord gaz 3/4 F - Entrée eau froide sanitaire 1/2 R - Retour installation chauffage 3/4

Modèle		Millennium E	Millennium SE
Puisance thermique nominale	[kW] (Hi)	25,85	25,6
Puisance thermique minimum	[kW] (Hi)	10,5	10,5
Puisance utile nominale	[kW] (Hi)	23,2	23,2
Puisance utile minimum	[kW] (Hi)	8,9	8,7
Rendement thermique utile
a la charge nominale	[%]	89,75	90,7
au 30% de charge	[%]	87	88
Données rechacffement
Reglage temperature aux pardies min/max	[°C]	30/80	30/80
Reglage installation à basse temperature	[°C]	30/40	30/40
Pression max	[bar]	3	3
Vase d'expansioncapacité	[l]	6	6
precharge	[bar]	1	1
Données sanitaire
Reglage temperature min/max	[°C]	30/60	30/60
Reglage temperature "touche bleue" min/max	[°C]	35/45	35/45
Pression max	[bar]	6	6
Pression min	[bar]	0,2	0,2
Production eau a Δt 25°C	[I/min]	13,3	13,3
Production eau a Δt 30°C	[I/min]	11,1	11,1
Caracteristiques electriques
Tension/Frequency	[V]/[Hz]	230/50	230/50
Puisance max absorbee	[W]	100	145
Grade protection		IP 44 (IP X4D)	IP 44 (IP X4D)
Poids	[Kg]	37	39
Connexion
Entrée/retour recmauttement	[ø]	G 3/4"	G 3/4"
Entrée/gaz	[ø]	G 3/4"	G 3/4"
Entrée/sortie sanitaire	[ø]	G 1/2"	G 1/2"
Evacuation conduit coaxial fumées/air	[ø mm]		60/100
Evacuation conduit séparés fumées/air	[ø mm]		80/80
Longeurs conduits coaxiale	[m]		max 3
Longeurs conduits séparés	[m]		max 35
Raccord cheminée	[ø mm]	132

VALEURS DES PERTES ET DES RENDEMENTS DEMANDÉS DE NORME UNI 10348

Puisance utile nominale	[kW] (Hi)	23,2	23,2
Débit thermique nominale	[kW] (Hi)	25,85	25,6
Rendement thermique utile	%	89,75	90,7
Rendement thermique utile demandé	%	86,73	86,73
Rendement thermique utile à 30%	%	88	88
Rendement thermique utile demandé à 30%	%	84,10	84,10
Rendement de combustion	%	92,6	91,9
Pertes dans l'ambiance	%	2,85	1,2
Pertes à la cheminée (avec bruceur allumé)	%	7,4	8,1
Teneur de CO2	%	4,84	6,94
Temperature fumées	°C	107	148
Débit fumées	Kg/h	75	63
Teneur de NOx	ppm	70	64
Classe de NOx		3	2

Les données et caractéristiques du présent catalogue sont à titre indicatif. Sant'Andrea S. p. A. adopte une politique de développement sur ses propres produits et se réserve le droit de modifier une ou plusieurs caractéristiques sans préavis.
