TD510 - Enceinte ECLIPSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte
Marque	ECLIPSE
Modèle	TD510
Diamètre de l'enceinte	10 cm
Type acoustique	Bass-reflex
Puissance nominale	20 W
Puissance maximale	40 W
Impédance	6 Ω
Poids	Environ 8,5 kg
Angle de l'enceinte	Réglable (clé hexagonale fournie)
Filet de protection	Amovible et inclus
Accessoires fournis	Enceinte, filet de protection, clé hexagonale, autocollant logo, mode d'emploi, certificat de garantie
Connexion	Bornes à vis (câbles d'enceinte)
Entretien	Chiffon doux imbibé de détergent doux ; ne pas utiliser de diluants ou essence
Consignes de sécurité	Ne pas ouvrir le coffret, éviter l'humidité, placer sur surface stable, ne pas placer en hauteur
Garantie	1 an à compter de la date d'achat
Durée de vie des pièces	8 ans à partir de la date de fabrication
Service après-vente	Centre de service agréé (voir certificat de garantie)
Technologie	Théorie de la dimension temporelle
Utilisation prévue	Écoute audio domestique

FOIRE AUX QUESTIONS - TD510 ECLIPSE

Comment régler l'angle de l'enceinte TD510 ?

Retirez les vis de la base, ôtez le couvercle, desserrez la vis de réglage avec la clé hexagonale fournie. Posez l'enceinte sur le côté, faites glisser la base pour déverrouiller le loquet, ajustez l'angle, puis faites glisser en sens inverse pour verrouiller et serrez la vis.

Comment installer le filet de protection ?

Installez le filet de protection en l'enclenchant sur le pourtour de l'enceinte comme indiqué dans le schéma. Il peut être fixé lorsque l'enceinte n'est pas utilisée ou selon votre convenance.

Quelle est la puissance nominale de l'enceinte TD510 ?

La puissance nominale est de 20 W et la puissance maximale de 40 W.

Que faire en cas d'arrêt de fonctionnement de l'enceinte ?

Si l'appareil s'arrête suite à une perturbation externe (choc, électricité statique, etc.), mettez l'interrupteur de l'amplificateur sur Off, puis remettez-le sur On. Si le problème persiste, contactez le centre de service.

Comment nettoyer l'enceinte TD510 ?

Utilisez un chiffon doux imbibé de détergent doux. N'utilisez jamais d'essence, de diluants ou de produits abrasifs qui pourraient endommager le coffret.

Quels accessoires sont fournis avec l'enceinte TD510 ?

La boîte contient : l'enceinte, un filet de protection, une clé hexagonale, un autocollant du logo, le mode d'emploi et le certificat de garantie.

Puis-je utiliser l'enceinte TD510 à l'extérieur ?

Non, l'enceinte n'est pas conçue pour une utilisation en extérieur. Évitez les endroits exposés à la pluie, à l'humidité ou à des températures extrêmes. Utilisez-la uniquement dans un environnement intérieur sec.

Quelle est l'impédance de l'enceinte TD510 ?

L'impédance est de 6 Ω.

Comment connecter les câbles à l'enceinte ?

Insérez l'extrémité dénudée de chaque câble dans les bornes d'entrée prévues à cet effet et bloquez les bornes. Assurez-vous que les extrémités des câbles ne se touchent pas pour éviter les courts-circuits.

Quelle est la durée de vie des pièces de l'enceinte ?

Selon le ministère de l'industrie et du commerce international, la durée de vie des pièces de fonctionnement est de 8 ans à partir de la date de fabrication.

MODE D'EMPLOI TD510 ECLIPSE

Nous vous remercions d'avoir fait l'acquisition de l'Eclipse TD Enceinte.

Avant d'utiliser l'enceinte, veuillez lire le présent mode d'emploi.

Veillez particulièrement à lire le chapitre intitulé Importantes instructions de sécurité.

Conserve ce mode d'emploi avec le Certificat de garantie dans un endroit sûr pour

consultation ultérieure.

Sommaire

Utilisation sereine et correcte du produit 33

Remarques concernant l'utilisation 34

Nom et fonction des pièces, connexions 35

Réglage de l'angle de l'enceinte 36

Assemblage du filet de protection 38

Entretien / Spécifications 39

Garantie et service après-vente 40

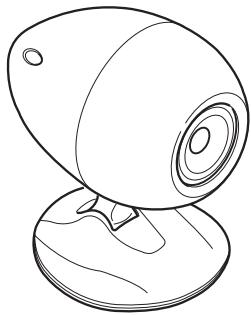

Accessoires

Enceinte de diamètre x 1

Filet de protection x 1

Clé hexagonale x 1

Autocollant du logo x 1 Mode d'emploi x 1 Garantie

Ce produit est un système d'amplificateur conçu d'après la théorie de la dimension temporelle.

Qu'est-ce que la théorie de la dimension temporelle?

La théorie de la dimension temporelle a été développée pour réproduire correctement les changements qui se produisent dans le temps entre l'apparition et la disparition des ondes sonores et rendre ainsi les ondes sonores reproduites aussi proches que possible des sons originaux. "Les systèmes audio en dimension temporelle" utilisant cette théorie permettent d'obtenir une reproduction plus fidèle de l'orientation des sons et des nuances d'expression apportées par l'interprète.

Avant l'utilisation

Les avertissements figurant dans ce mode d'emploi et sur l'appareil lui-même sont destinés à assurer une utilisation sere et correcte de l'appareil, afin d'éviter que nos clients et les autres personnes ne soient blessés et d'éviter tout dommage matériel. Veuillez lire attentivement et bien comprendre les avertissements avant de poursuivre la lecture du mode d'emploi.

AVERTISSEMENT

Le symbole "AVENTISSEMENT" avertit des risques de blessures graves ou mortelles qui pouraient s'ensuivre lors des utilisations incorrectes mentionnées sous cette rubrique.

ATTENTION

Le symbole "ATTENTION" avertit des risques d'endommagement du produit ou de blessures corporelles graves lors des utilisations incorrectes mentionnées sous cette rubrique.

Avertissement

Ne placez pas l'enceinte à un endroit élevé. Elle risquerait de blesser celui qui en tombant.

N'ouvre pas le coffret de l'enceinte. Une électrocution ou des blessures pourrait s'ensuivre. Confiez toute vérification des composants internes, toute réparation ou toute opération d'entretien à un centre d'assistance clients. Ne tentez pas non plus de modifier l'enceinte. Un incendie ou une électrocution pourrait s'ensuivre.

Ne placez pas l'appareil dans une salle de bains ou à un endroit exposé à la pluie. N'utilisez pas l'appareil à un endroit très humide. Un incendie ou une électrocution pourrait s'ensuivre. Faites particulièrement attention lorsqu vous utilisez l'appareil lorsqu'il pleut ou qu'il neige, à la plage ou près de l'eau. Ne placez pas de vases de fleurs, de pots de plantes, de tasses, de produits de maquillage, de médicaments, de récipients contenant des liquides, ou de petits objets métalliques sur l'appareil ou à proximité de celui-ci. Si des liquides ou des petits objets métalliques pénètrent dans l'appareil, un incendie ou une électrocution pourrait s'ensuivre. Veillez à ne pas laisser tomber ou à ne pas introduire d'objets métalliques ou d'objets inflammables dans les orifices de ventilation de cet appareil.

Attention

L'appareil doit être placé sur une surface horizontalement bien solide. Si vous placez l'appareil sur une surface instable, il risquera de se renverser et de causeur des blessures.

Veillez à ce que personne ne grimpe ou ne se balance sur l'appareil. En particulier, faites attention en présence d'enfants. L'appareil risquerait de se renverser ou de rompre et de causer des blessures.

Remarques concernant l'utilisation

Avant d'allumer l'appareil ou de changer la source d'entrée, veillez à mettre le volume sur la position Low. Si des sons de fort volume sont émis brusquement, les enceintes connectées risqueraient d'être endommagées.

Pour éviter de déranger vos voisins, écoutez votre appareil à un volume ajusté. N'oubliez pas que la nuit en particulier, même les sons de faible volume sont audibles aux alentours. Contribuez à conserver un environnement paisible.

Veillez toujours couper le courant avant de connecter les enceintes.

Veillez ne pas renverser l'appareil en le heurtant.

Si l'appareil est sale, essuyez-le avec un chiffon doux imbibé de détergent. N'utilisez pas de diluants ou d'essence.

Nom et fonction des pièces, connexions

Les illustrations figurant dans ce manuel montrent les enceintes TD510, mais ces dernières partagent les mêmes fonctions que les enceintes TD508II.

Bornes d'entrées des enceintes

Insérez l'extrémité des câbles d'enceinte dans les orifices prévus à cet effet et bloquez les bornes. Au moment de la connexion, bloquez fermement les bornes en vous assurant que l'extrémité de chaque câble n'entre pas en contact avec l'autre borne.

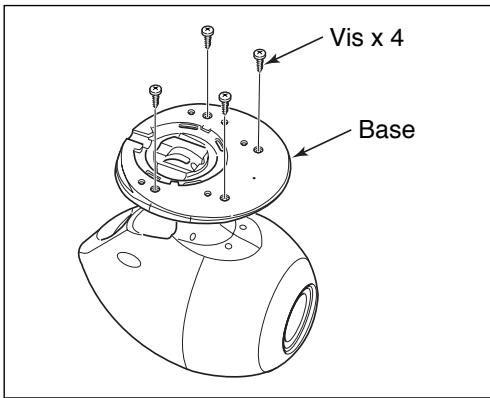

1 A propos du réglage de l'angle des enceintes

Retirez les vis se trouvant sur la partie inférieure de la base.

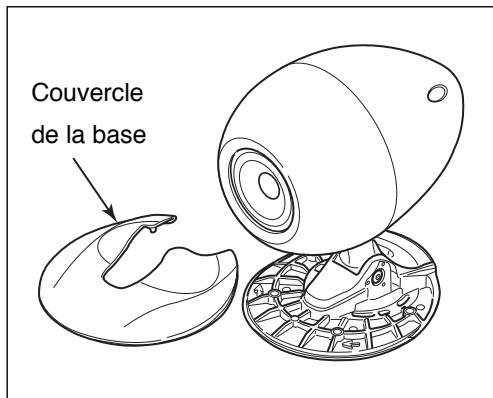

Otez le couvercle de la base.

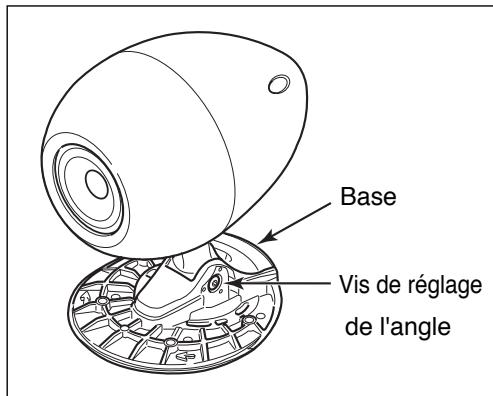

Desserrez la vis de réglage de l'angle à l'aide de la clé hexagonale fournie en accessoire.

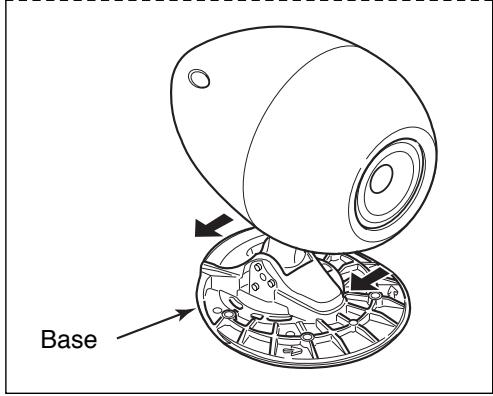

Conseil

Pour régler l'angle, posez l'enceinte sur le côté et déplacez la base.

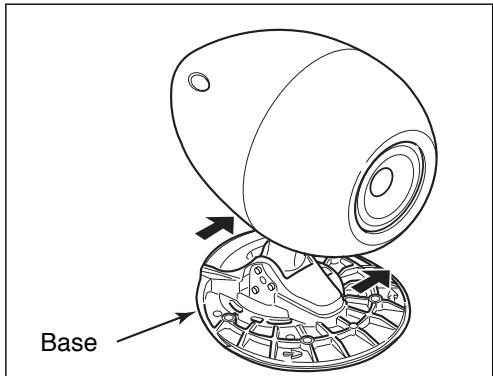

Faites légèrement glisser l'enceinte dans la direction indiquée par la flèche sur l'illustration afin de déssencclencher le loquet de la base.

Réglez l'angle de l'enceinte dans la position requise, puis faites de nouveau glisser l'enceinte vers la gauche. Vérifiez que le loquet s'est enclenché correctement et serrez la vis de réglage.

Conseil

Pour régler l'angle, posez l'enceinte sur le côté et déplacez la base.

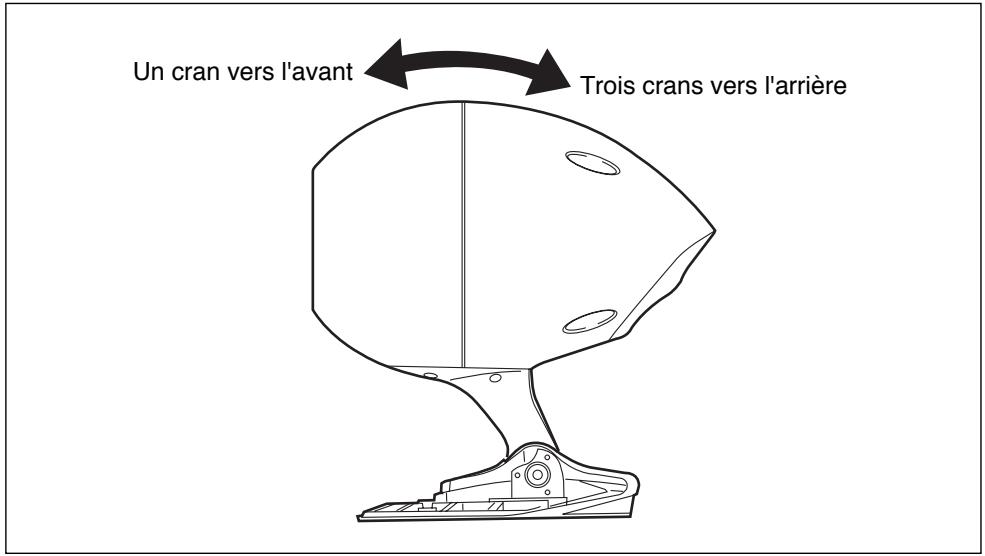

2 Schéma de réglage de l'angle

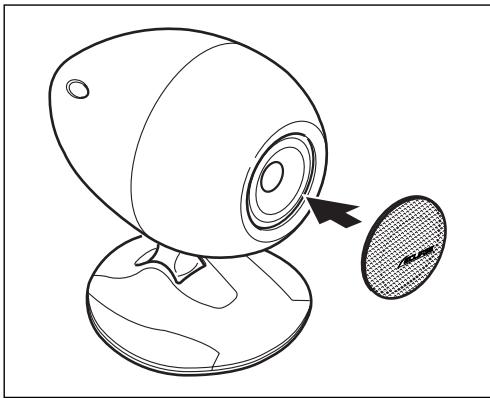

1 Installation du couvercle de protection

Installez le couvercle de protection comme indiqué sur le schéma.

Conseil

Le couvercle de protection peut être fixé lorsque l'enceinte n'est pas utilisée, ou quand l'utilisateur le désire.

Entretien

Avant d'entreprendre les travaux d'entretien sur l'appareil, veillez à mettre l'appareil hors tension et à débrancher le cordon d'alimentation.

Nettoyez l'appareil en l'essuyant soigneusement avec un chiffon doux.

Si l'appareil est très sale, essuyez-le avec un chiffon légèrement mouillé.

N'utilisez pas d'essence, de diluants, etc., pour nettoyer cet appareil, car vous risqueriez d'abîmer son coffret.

Problèmes lors de l'utilisation de l'appareil

Pendant l'utilisation, l'appareil pourra s'arrêter de fonctionner s'il subit une perturbation externe considérable (choc, électricité statique, variation de tension causée par la foudre, etc.) ou s'il est utilisé incorrectement.

Dans ce cas, mettez l'interrupteur de l'amplificateur sur la position "Off".

Remettez-le ensuite sur la position de marche, et vérifiez si le fonctionnement correct est rétabli.

Si le problème persiste, veuillez contacter notre centre de service.

Veuillez noter que dans un but d'amélioration, les spécifications et l'apparence de ce produit sont susceptibles d'être modifiées sans notification préalable.

TD508

Diamètre de l'enceinte: 8cm

Type: Bass-reflex

Puissance d'entrée: nominale 12 W / maximale 24 W

Impedance: 8Ω

Dimensions: 160mm (L) × 228mm (P) × 240mm (H)

Poids: environ 3 kg

TD510

Diamètre de l'enceinte: 10cm

Type: Bass-reflex

Puissance d'entrée: nominale 20 W /

maximale 40 W

Impedance: 6Ω

Poids : environ 8,5 kg

Certificat de garantie (inclus)

Après avoir lu le contenu du Certificat de garantie, rangez-le dans un endroit sûr. Période de garantie

La période de garantie est d'une année à partir de la date d'achat. Certains frais pourront être nécessaires, même pendant la période de garantie; veuillez donc lire attentivement le Certificat de garantie.

Durée de vie des pièces de fonctionnement

La durée de vie des pièces de fonctionnement de ce produit est de 8 années à partir de la date de fabrication. Ceci est la période spécifique par le ministère de l'industrie et du commerce international. Les "pièces de fonctionnement" sont les pièces nécessaires pour assurer le bon fonctionnement du produit.

Réparations et renseignements

Reportez-vous à la section "Renseignements clients" figurant dans la feuille incluse.

Pendant la période de garantie

Présentez votre Certificat de garantie.

Les réparations seront effectuées conformément aux conditions mentionnées dans le Certificat de garantie.

Hors de la période de garantie

Lorsqu'une réparation est réalisable, elle sera effectuée sur votre demande, et à vos propres frais.

Vérifications périques	Après plusieurs années d'utilisation, vérifie votre équipement audio;
	Votrecapitementpresente-t-illes anomaliessuivantes?	Fiche ou cordon d'alimentation trop chaudOdeur de brûléEntaillies profundes ou anomalies du cordon d'alimentationAutres dommages ou anomalies
Arrêtez d'utiliser l'appareil
Pour éviter tout dommage ou accident, mettez l'interruptioneur d'alimentation sur la position d'arrêt, débranchelez le cordon d'alimentation et faites la demande d'une inspection de service. Pour plus de détails concernant les coûts d'inspection et de réparation, désessitez-vous à notre centre de service.
