MODE D'EMPLOI SX90 SIMRAD

Une portée plus longue couplée d'une(Meilleure résolution-une haute résolutionidentiqueauchque plaque opérationnelle

Le SX90 Simrad est un sonar,asse frquence,haute definition et un sonar longue portee,conqu pour les navires à bord desquels la distance de détction est un critère de choix.

• Un choix de once fréquences de 20 à 30 kHz sélectionnables par l'utilisateur afin d'éviter les interférences des autres navires.
• Grâce au mode Hyper FM, les cibles qui se déplacent rapidement, tels que les maquereaux ou les thons, sont détectées sur une plus longue distance qu'en mode CW (onde continue).
• Dans les zones de fond durs, une portée de détction plus longue peut être atteinte en combinant un faisceau émetteur étroit à un faisceau récepteur étroit concu tout spécifique. Cela supprime la plupart des échos de fonds indésirables de chaque côte, parasites fréquents sur les autres sonars.
  La large gamme dynamique du

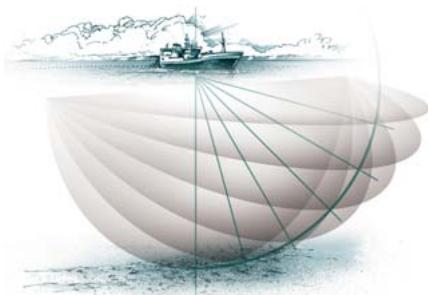

Faisceaux horizontal et vertical

La combinaison des presentaions en mode vertical et horizontal you montrent le banc de poissons à la fois du dessus et de côté. Il n'est donc pas nécessaire de passer au dessus de la cible pour voir la répartition verticale sur l'échosondeur.

récepteur permet d'identifier facilement les bancs de différentes densités. Cela permet également de différencier les fonds durs des fonds mous.

• La combinaison de la largeur de faisceau sélectionnable: étroit, moyen, large avec laCHOIX DE L'ÉCHelle: longue, moyenne ou courte améliore les déceptions à des échelles proches.
• A la fréquence opérationnelle de 30 kHz, la largeur du faisceau n'est que de 6.7^ .
  La nouvelle vue verticale inclinable de 180 à 90^ a été spécialement conscience pour le chalut pélagique.
  La stabilisation complète du faisceau et sa plus grande rapidité permet

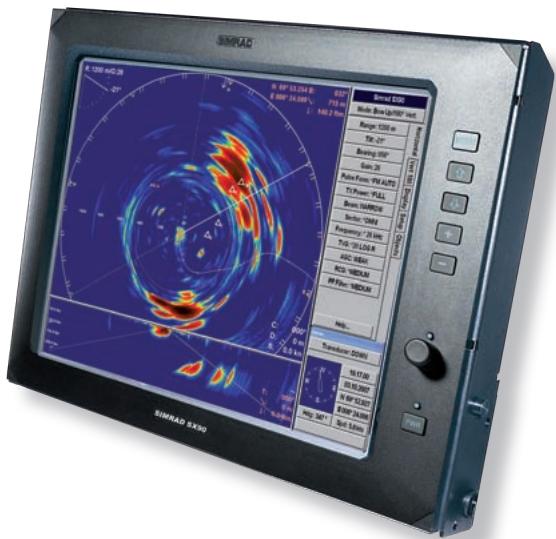

Etrave en haut/180° vertical

La coupe verticale est inclinable et enCHOIsissant un angle de 60^ (ou inférieur), on obtient une couverture sur 180^ .L'angle d'inclinaison est reglable de +10 to -90^ ce mode est idéal lorsque vous faites du chalut degrands fonds.

une(Meilleuredetection dupoisson dansdesconditionsmeteorologiques dificileset/oupourlapecheensurface.

La longue portée et la définition plus haute du SX90 améliore vos capacité de prise et vous aide à rentabiliser votre temps passé en mer.

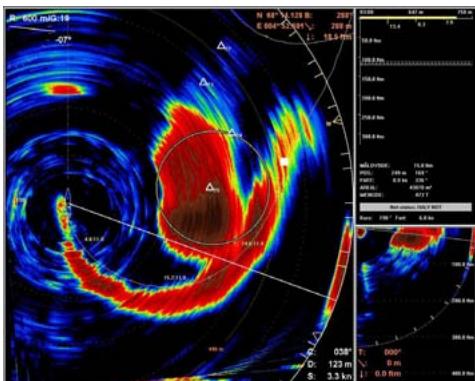

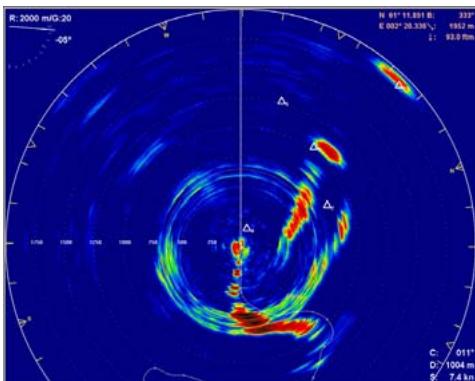

Stabilisation du faisceau

Lorsque le stabilisateur est activé, à la fois le faisceau vertical et le faisceau horizontal sont stabilisés électroniquement pour le roulis et le tangage. L'intégrality du faisceau reste sur la cible indépendamment des mouvements du navire même par mer agitée.

Décentrer le navire où vous le souhaitez sur l'écran et agrandissez les échos pour obtenir plus de détails.

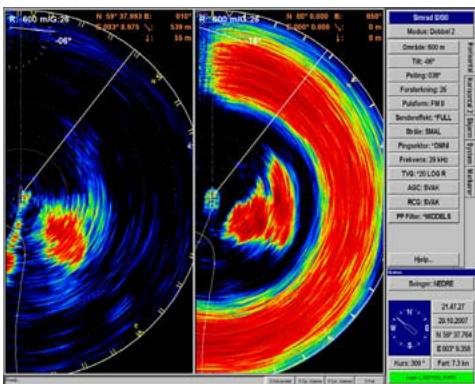

Présentation plein écran

En mode plein écran, l'image de l'écho sera agrandie pour couvir l'ensemble de l'écran.

"Deux sonars en un"

En mode double, chaque presentation peut etre parametre comme si vous utilisez deux sonars simultanement. Vous pouvez alors utiliser des fréquences individuelles, des angles d'inclinaison, des portées, des gains et des filtres différents.

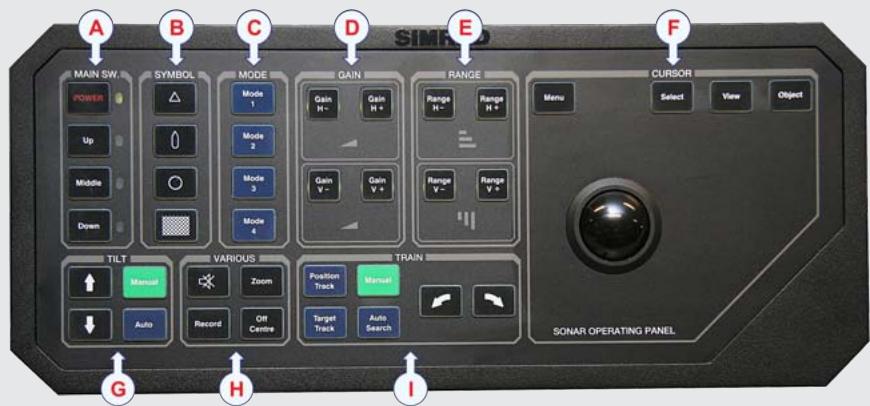

Clavier de commande

Un clavier de commande a eté spécialement concu pour permettre un accès rapiè et facile à la plupart des fonctions les plus courantes.

A Interrupteur principal: Mise sous (hors) tension du sonar, descente du transducteur
B Symbole: Contrôle de suivi de cibles en apportant la latitude et la longitude exacte de sa position.
C Mode: Sélectionnez votre mode d'affichage préfééré ou votre configuration utilisateur en appuyant sur une touche.
D Gain: Contrôle séparé du gain pour la presentation horizontale et la presentation verticale.

E Portée: Contrôle séparé de la portée pour la presentation horizontale et la presentation verticale.
F Cursor: Contrôle du menu et du curseur.
G Tilt: pour le contrôle facile de l'angle d'inclinaison du sonar ou le programme de recherche automatique.
H Divers: Enregistrement de captures d'écran intéressantes et possibilité de zoomer sur les détails.
I Orientation: Contrôle manuel d'orientation du faisceau et l'activation de programmes de recherche et de suivi automatique.

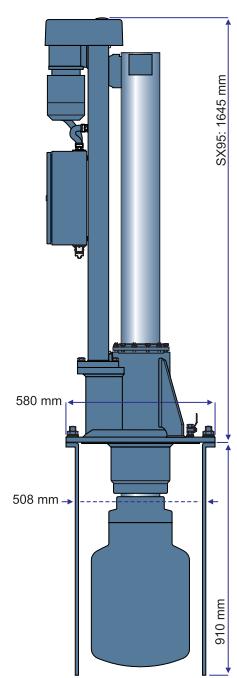

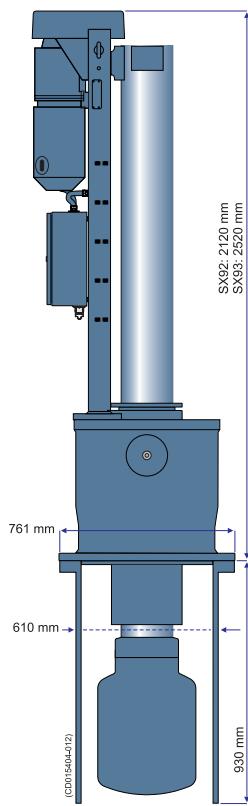

Unité de coque

Trois unités de coque sont disponibles:

• SX92 extension maximale du transducteur 1200mm . Vitesse maximale avec le transducteur descendu: 24 noeuds.
• SX93 extension maximale du transducteur 1600mm . Vitesse maximale avec le transducteur descendu: 20 noeuds.
• SX95 extension maximale du transducteur 1000mm . Vitesse maximale avec le transducteur descendu: 20 noeuds.

Le sonar SX90 Simrad utilise la toute dernière technologie pour détecter des cibles dans des conditions difficiles.

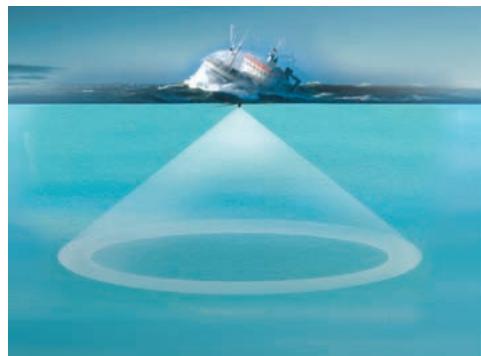

Le SX90 produit un faisceau vertical étroit sur 360^ autour du navire. La résolution horizontalé est de 8.5^ seulement produit des angles aigus autour du banc pendant l'évaluation de différentes cibles.

Inclinaison verticale à 90^

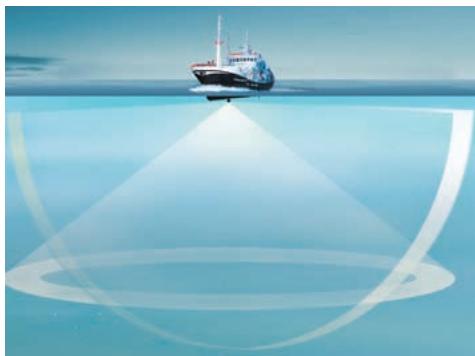

Une exclusivité Simrad! Nous émettons un faisceau large de 180^ en forme d'hélice progressiste étroit. Ce faisceau peut être incliné de +10^ jusqu'à -90^ . Ce dispositif a été consu plus particulièrement pour les chalutiers pélagiques.

20 à 30 kHz

Le sonar SX90 peut opérer à 11 fréquences différentes de 20 à 30 kHz. La fréquence la plus BASSE donne moins d'absorption et un faisceau plus large pour permettre une longue portée en eau profonde, là où la portée est limitee par la salinité. La fréquence la plus haute fournit des faisceaux plus étroits pour une utilisation en eaux peu profondes, lorsque la portee est limitee par la réverbération. Vous éviterez également l'interfERENCE d'autres sonars dans le secteur.

Des faisceaux étroits

À la différence d'autres sonars, le SX90 transmet et recoit avec des faisceaux étroits. Les faisceaux étroits sont importants afin d'éviter les échos indésirables du fond et de la surface, cela limite la portée de détction. À 30 kHz le faisceau de transmission est seulement de 6.7^ . Le faisceau de réception est de seulement 7.4^ .

Sélectionnez la largeur de votre faisceau

Avec un faisceau étroit vous devez sans cesse actionner l'inclinaison pour garder le faisceau sur le banc. Pendant cette période de capture généralement très accaparante, deux faisceaux verticaux plus larges peuvent être sélectionnés automatiquement. Le suivi de la cible

est alors moins dépendant de l'angle d'inclinaison.

Hyper FM

C'est un autre dispositif unique de Simrad. Le sonar SX90 transmet une longue impulsion avec une fréquence constamment variable. Le récepteur recherche un écho avec les mêmes variations de fréquence. Ce type d'écho à fréquences variables sont considérablement moins nombreuses. Les échos effectives de poissons sont améliorés et la détction de poissons est facilitée dans des conditions difficiles. L'hyper FM vous apporte une résolution de la portée 30 fois meilleure à celle des transmissions continues (CW).

Large gamme dynamique

Attraper la bonne cible est vital. La gamme dynamique signifie que vous pouvez faire la différence entre un banc de poissons dispersés produit un écho plus faible, et un banc dense donnant un écho plus fort. En observant l'écho du fond, vous pouvez facilement différencier les fonds lisses des fonds rugieux. Cela est essentiel lors du coulissage d'une senne en eau peu profonde et pour du chalut pélagique lorsque la corde à dos pourrait toucher le fond.

Faisceaux stabilisés

Le sonar SX90 est stabilisé régulièrement sur 360^ tout autour du bateau, pour les faisceaux horizontally aussi bien que pour les verticaux. Les faisceaux stabilisés du sonar améliore la détéction de poissons par mauvais temps, vous permettant ainsi de continuer des recherches que vous auriez autres abandonnées.

Mode double

Les conditions peuvent parfois changer très rapidement même en quelques heures. Avec la configuration mode double vous pouvez installer deux images sonar différentes à l'écran. Une image montre vos paramètres

habituels, alors que l'autre sert à essayer de nouveaux réglages, filtrés, modes, longueurs d'impulsion, fréquences, inclinaison et autres paramètres afin d'obtenir une meilleure performance. Si vous trouvez un meilleur réglage, vous pouvez les enregistrer en tant que nouveau réglage personnel.

Enregistrement et rappel

Le sonar SX90 peut stocker des presentations d'écran manuellement ou automatiquement, et vous pouvez rappeler ces dernières plus tard pour d'autres études. Toutes les images dans ce document sont des captures d'écran de situations réelles de navires utilisant déjà le sonar SX90.

Réglages utiliser

Le sonar peut stocker un nombre illimité de réglages utiliser pour différent type de pêche et différents utilisateurs. Les réglages de sonar sont souvent personnels, et la plupart des patrons ont des réglages préféres selon le type de pêche, l'espèces, le moment de la journée etc. Sur le SX90 vous pourrez enregister vos paramètres préféres et leur donner le nom que vous souhaitez.

Filtre anti-bruit

Ce filtré supprimera le bruit de l'hélice ainsi que les interférences d'autres systèmes acquistiques situés à bord de votre propre navire ou sur d'autres navires à proximité.

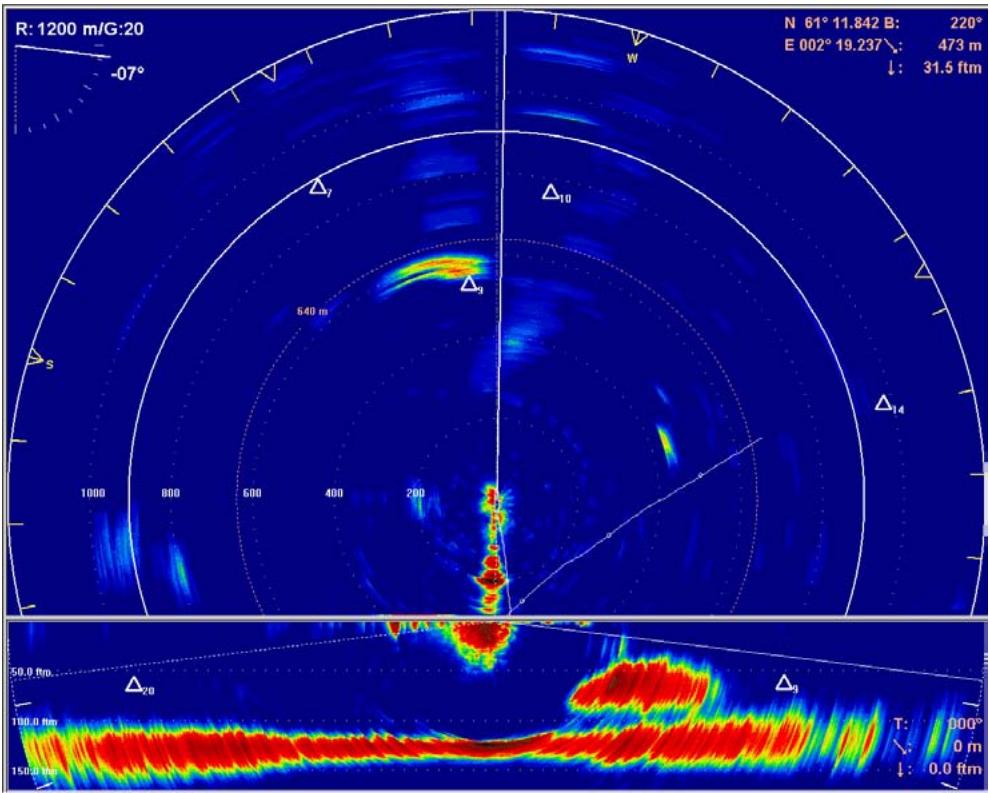

Detection de maquereau

Le banc de maquereaux est bien au-delà du navire. Il n'est visible qu'en vue vertical et pas en vue horizontale. L'indicateur d'inclinaison sur la vue verticale vous indique que vous avez besoin de plus d'inclinaison pour pouvoir voir le banc dans la vue horizontale. Le banc est clairement visible dans la vue verticale, à environ 200 metres à l'avant du navire. La vue verticale est utilisée dans un premier temps pour mesurer la profondeur à laquelle se situe le banc. Cette vue est apportée afin que vous n'ayez pas besoin de naviguer directement au-dessus du banc. Cela disperserait les poissons, et diviserait le banc en plusieurs bancs plus petits. La vue verticale facile ainsi la capture. La fréquence opérationnelle est de 30kHz en transmission hyperbolique FM.

Un oeil dans laSENNE

Le mode «excentré» est besoin pour obtenir une meilleure résolution en direction du poisson dans des vues horizontale et verticale.

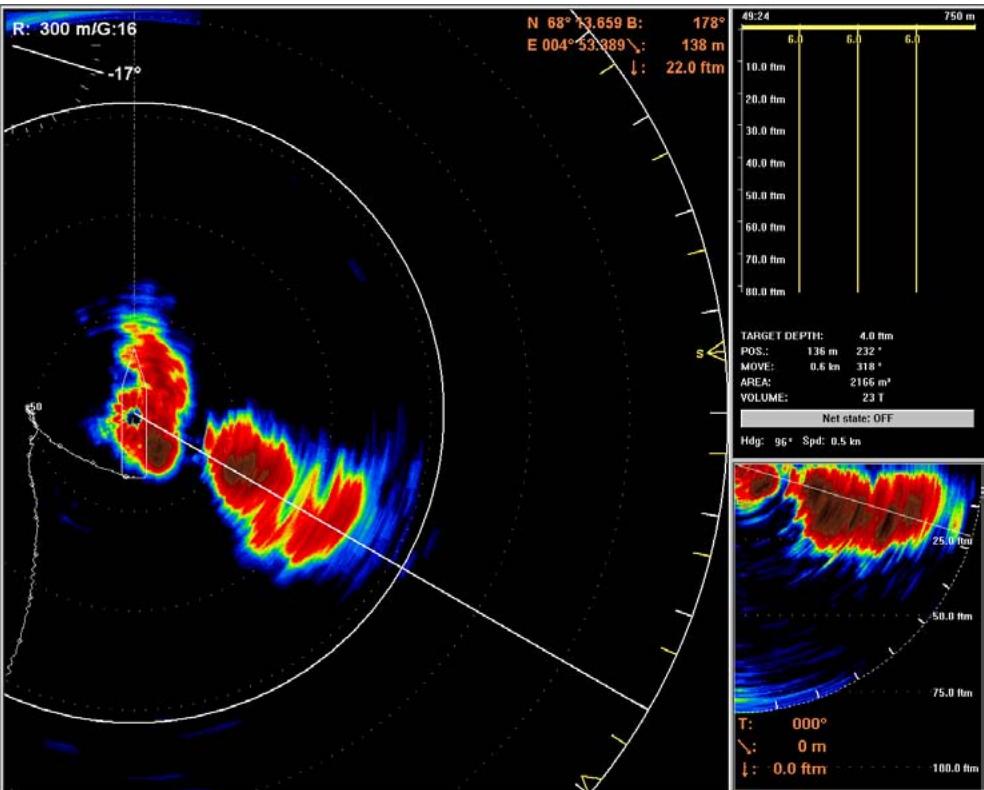

Le SX90 a une détction à courte portée superbe. Dans cette capture d'écran, le sonar est opéré avec un réglage de portée de 300 mètres, et le poisson n'est pas plus loin que 50 mètres du navire, comme cela se voit clairément dans les vues horizontale et verticale. Dans le coin supérieur droit, tous les capteurs de profondeur PI sont entièrement indiqués jusqu'à 80 brasses

vers le bas.

17.43.57

04.11.2007

N61°4.544

E002°34.992

Spd: 7.5 kn

Détction de maquereaux dispersés

Le sonar SX90 est régé sur 30kHz . Cette fréquence supérieure est désisie parce qu'elle fournira le faisceau le plus étroit. À 30kHz , aucun autre sonar ne peut gérer la performance de ce sonar, même avec plusieurs sonars similaires fonctionnant dans le secteur. On peut observer le maquereau comme une longue « ligne de poissons» sur l'avant du navire à la fois dans la vue verticale et dans la vue horizontale. La profondeur d'eau est de 100 mètres, et l'on peut voir l'écho d'un pipeline dans la presentation verticale à l'arrête du navire.

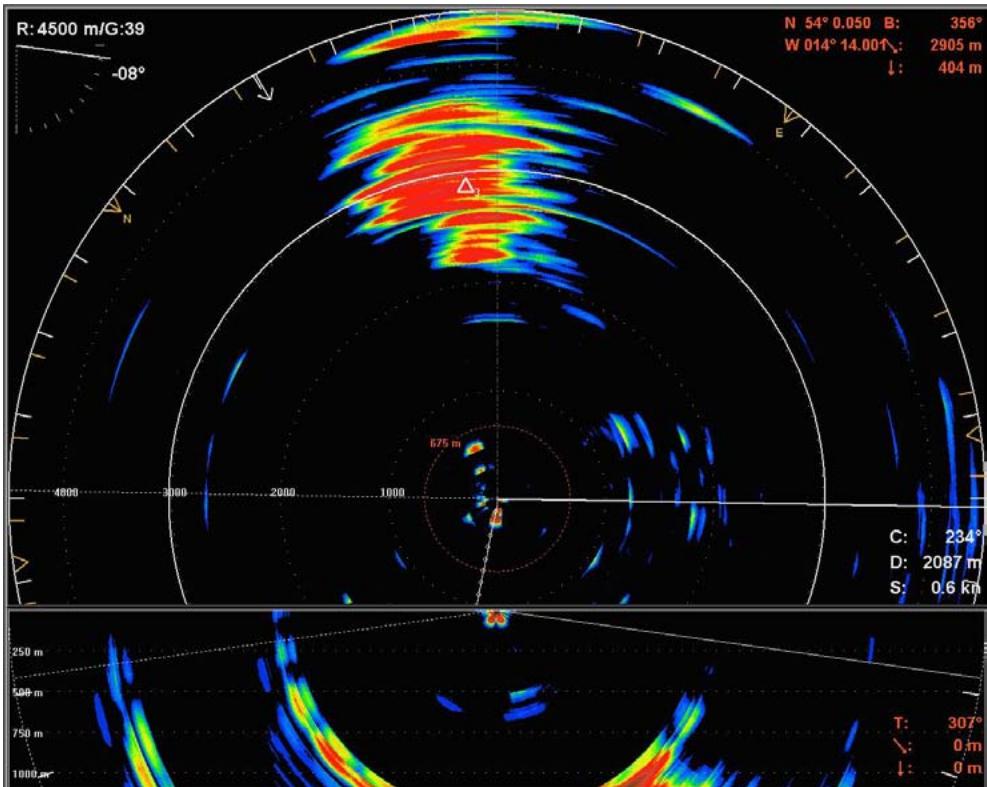

Merlans bleus

Cette capture d'écran montre comment le SX90 a détecté un banc de merlans bleus. La portée est réglée sur 4500 mètres et le sonar détecte des merlans bleus jusqu'à l'extrémité de la portée.

Thon

Cette écran sonar montre un banc de thons. Il a été détecté jusqu'à 2500 mètres. Dans la vue verticale vous pouvez également voir une couche de plancton situé à environ 150 mètres de profondeur. De telles couches peuvent dans certains cas perturber les possibilités de détction et creator des échos indésirables lorsque le faisceau horizontal rentre en contact avec cette coucheXXX (and create unwanted echoes as the horizontal beam hits the layer at one point in range). Le SX90 surmonte ce problème grâce à ses capacités de filtrage efficaces, et masque la couche de plancton de la même manière que les échos de surface non désirés.

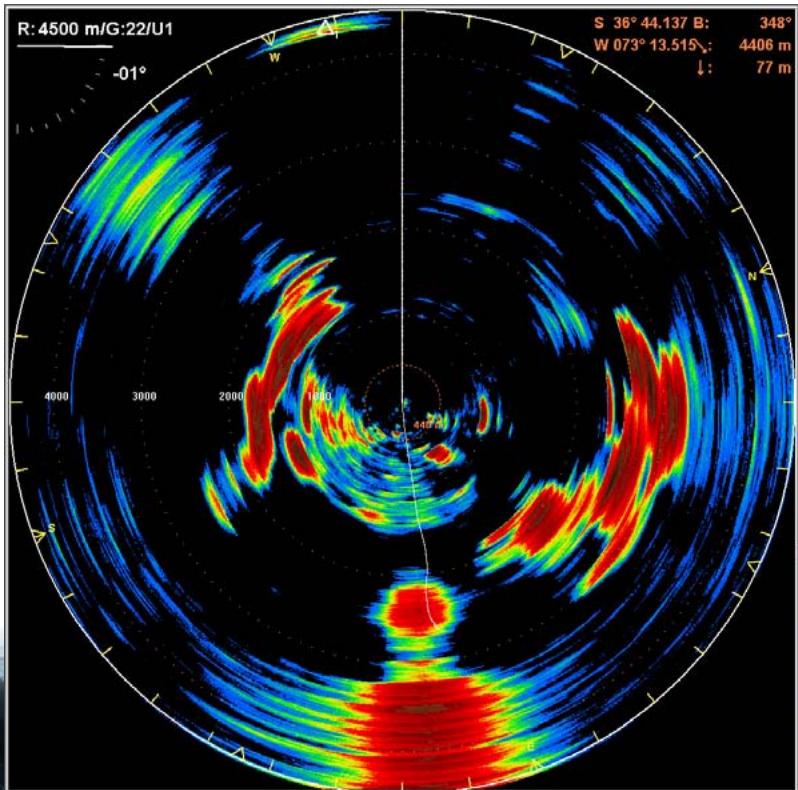

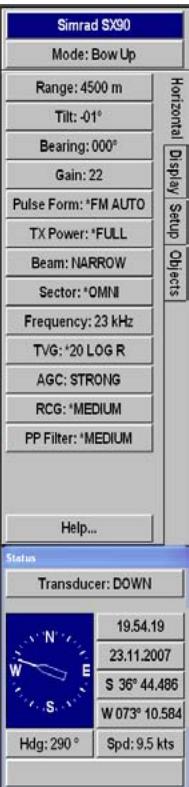

Détction d'épave

Cette capture d'écran montre une détction longue portée d'un cargo submergé de 35,000 tonnes. Vous pouvez le voir à 10^ sur babbord, il est identifié par un triangle de poursuite de cible. L'epave se trouve à environ 100 mètres de profondeur. Les autres échos correspondant à des bancs de sables peut profonds situés à proximité. Le sonar est régle sur 23 kHz en «FM automatique» et «faisceau d'étroit». La position du navire, ainsi que la date et l'heure, sont indiqués dans le coin inférieur droit de la presentation.

\section*{Caracteristiques techniques}

• Fréquence: 20 à 30 kHz
• Plage de portées: 50 - 4500 m
• Inclinaison: +10^ à -60^ par pas de 1^
  Longueur d'impulsion: 1 à 84
• Modes d'impulsion: CW hyper FM continue et FM
• Modes de transmission: - 360^ omnidirectionnel - verticale 180^
  Vitesse maximale: 20/24 noeuds avec le capteur déployé, selon l'unité de coque

Pour de plus amples informations et des caractéristiques détaillées, voir la description du produit Simrad SX90. Le document peut être télécharge sur www.simrad.com.

Largeur: 440mm

Taille (avec amortisseurs): 269~mm

Profondeur: 405mm

Clavier de commande

Largeur: 385mm

Largeur: 520~mm

** avec échéangeur de chaleur

Unité de coque

Voir le dessin à la page 3.

315171 / Rev.A / Octobre 2009
