Type de produit	Sonar de navigation marine
Marque	SIMRAD
Modèle	SH90
Fréquence	114 kHz
Échelle	de 50 à 2000 m
Inclinaison	de +10° à -60° par pas de 1°
Modes d'impulsion	CW et FM
Modes de transmission	Omnidirectionnel, vertical
Vitesse maximale (transducteur en position basse)	20 nœuds
Résolution horizontale	0.35 m (14 pouces) à toutes les échelles
Faisceau sonar	7,5°
Dimensions transcepteur (L x H x P)	520 x 750 x 580 mm
Dimensions processeur (L x H x P)	440 x 269 x 405 mm
Dimensions alimentation (L x H x P)	380 x 490 x 220 mm
Dimensions clavier (L x H x P)	385 x 165 x 51 mm
Hauteur unité de coque (A / B)	1390 mm / 897 mm
Diamètre tube unité de coque	273 mm
Diamètre collerette unité de coque	370 mm
Fonctions principales	Détection des bancs de poissons, suivi continu, présentation verticale, double faisceau, stabilisation émission/réception, interface capteurs de mouvement MRU
Entretien et nettoyage	Nettoyer régulièrement le transducteur avec un chiffon doux et de l'eau douce. Éviter les produits abrasifs.
Sécurité	Couper l'alimentation avant toute intervention. Respecter les consignes de la notice.
Pièces détachées et réparabilité	Contacter le service après-vente SIMRAD pour les pièces et réparations.
Informations générales	Notice téléchargeable sur www.simrad.com

FOIRE AUX QUESTIONS - SH90 SIMRAD

Comment activer le mode vertical sur le SH90 ?

Pour activer le mode vertical, appuyez sur la touche Mode du clavier et sélectionnez Vertical dans le menu. Ce mode permet d'afficher une coupe de la colonne d'eau.

Quelle est la portée maximale du sonar ?

La portée maximale est de 2000 mètres. L'échelle est réglable de 50 à 2000 m selon les besoins.

Comment suivre un banc de poissons avec le SH90 ?

Utilisez la fonction Suivi automatique : après avoir détecté un banc, appuyez sur la touche Track. Le sonar maintiendra le banc au centre de l'écran et fournira des informations sur sa densité, vitesse, profondeur et direction.

Quelle est la résolution horizontale du SH90 ?

La résolution horizontale est de 0,35 m (14 pouces) à toutes les échelles, permettant une discrimination fine des cibles et l'identification des poissons proches du fond.

Le SH90 fonctionne-t-il par mer agitée ?

Oui, grâce à la stabilisation électronique des faisceaux en émission et réception, le SH90 fournit des images claires même par mer agitée.

Comment nettoyer le transducteur du SH90 ?

Nettoyez le transducteur avec un chiffon doux et de l'eau douce. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la surface.

Quels types de poissons peut-on détecter avec le SH90 ?

Le SH90 est idéal pour détecter le maquereau, la sardine, le thon et les espèces nageant près du fond. Il détecte aussi les bancs de petits poissons dispersés.

Comment installer l'unité de coque du SH90 ?

L'installation doit être réalisée par un professionnel. L'unité de coque se fixe au fond du navire avec une collerette de diamètre 370 mm et un tube de 273 mm. Respectez les cotes (hauteur A=1390 mm, B=897 mm) indiquées dans la notice.

Comment mettre à jour le logiciel du SH90 ?

Les mises à jour sont disponibles sur le site www.simrad.com. Téléchargez le fichier, copiez-le sur une clé USB et insérez-la dans le processeur du sonar. Suivez les instructions à l'écran.

Où télécharger la notice complète du SH90 ?

La notice complète est disponible gratuitement au format PDF sur www.simrad.com ou sur des sites comme notice-facile.com.

MODE D'EMPLOI SH90 SIMRAD

Les sonars Simrad haute définition détectent les bancs de petits poissons dispersés, y compris dans des conditions difficiles.

Une véritable "machine à capturer

Le SH90 Simrad est un matériel de capture idéal. Il est idéal pour la pêche à la sardines, aux thons et toute espèce nageant à proximité du fond. Le sonar Simrad SH90 permet de combiner les faisceaux vertical et horizontal afin de pouvoir observer les bancs de poissons dans la colonne d'eau simultanément du dessus et en "coupe". Cela apporte des informations essentielles sur le banc de poissons sans avoir besoin de se placer juste au-dessus de lui.

Les faisceaux étant émis et stabilisés électroniquement, cela permet d'obtenir des images très claires, y compris par mer agitée.

Le SH90 Simrad, comme tous les sonars Simrad, fonctionnent en mode double offrant ainsi deux sonars en un. Les deux affichages possèdent leurs propres réglages : angle d'inclinaison, échelle, gain et filtres.

Pour développer le SH90 Simrad, les spécialistes sont partis de rien et ont créé un tout nouveau concept. Un nouveau transducteur a été mis au point, la technologie du transcepteur a été considérablement améliorée et

l'alimentation a été optimisée par l'ajout d'un nouveau processeur. En revanche le système de menus reste inchanged par rapport au précédent SH80 et au fameux SX90. Il en résulte

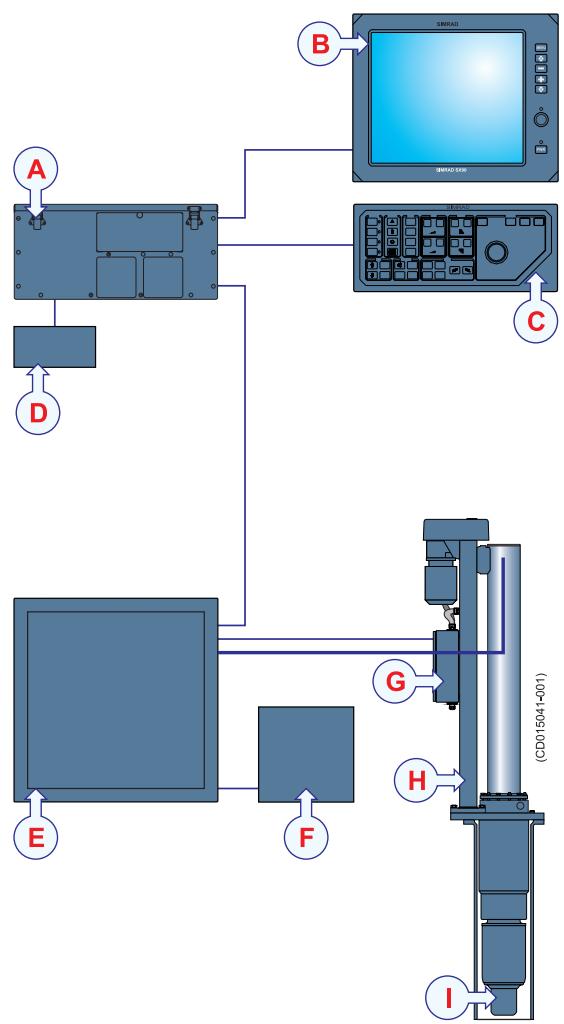

A Processeur B Écran couleur C Clavier D Alimentation clavier E Transducteur F Alimentation G Moteur de contrôle H Unité de coque I Transducteur

une reconnaissance rapide permettant une utilisation et une compréhension facile : fonctions, réglages et paramètres.

• Nouvelle transmission FM améliorée
• Idéal pour la détection du maquereau, de la sardine, du thon et des espèces nageant à proximité du fond.
• Détection des bancs de petits poissons dispersés.
• Contrôle absolu lors de la phase de capture.
• Stabilisation sur tant en émission qu'en réception.
• Présentation verticale à haute résolution quelle que soit l'échelle. Le SH90

Simrad possède une résolution horizontale de 0.35m (14") à toutes les échelles. Cela permet une bonne discrimination des cibles et s'avère très utile pour analyser les banks et identifier les poissons proches du fond.

• La large gamme dynamique du récepteur permet d'identifier et de discriminer facilement les bancs de différentes densités et d'identifier les fonds durs et les fonds mous. Le faisceau sonar est de 7,5°. Cela permet de détecter à la

fois les poissons proches de la surface et ceux situés au fond.

• Une nouvelle fonction spécialement conçue pour le chalut pélagique : la vue verticale inclinable jusqu'à.
• Inclut une nouvelle interface pour les capteurs de mouvements Kongsberg MRU. Cette option permet une stabilisation extrêmement précise du faisceau et améliore la détection des poissons proches du fond.

Thon

Un banc de thons de 10 tonnes a été détecté et la fonction de suivi a été activée. Cette fonction est essentielle pour le succès de la capture. Le SH90 permet de suivre en continu le banc de poissons sans perte d'informations. Une fois que la sonde est positionnée, le patron en possède le contrôle absolu et est capable de maximiser sa prise. Notez qu'il n'y a aucun bruit ni parasite à l'écran. Cela permet au patron de se concentrer sur les cibles sans autres interventions. Le SH90 apporte des informations détaillées sur : la densité du banc, sa vitesse de déplacement, la profondeur à laquelle il se trouve, la direction dans laquelle il va et sa taille. Le SH90 est la combinaison parfaite au modèle SX90asse fréquence.

Hareng

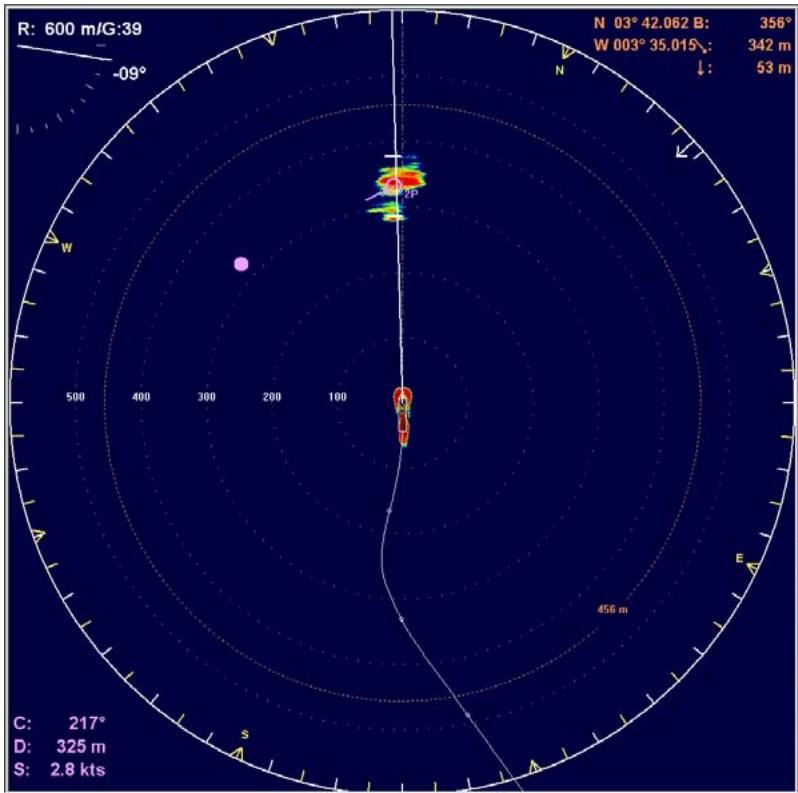

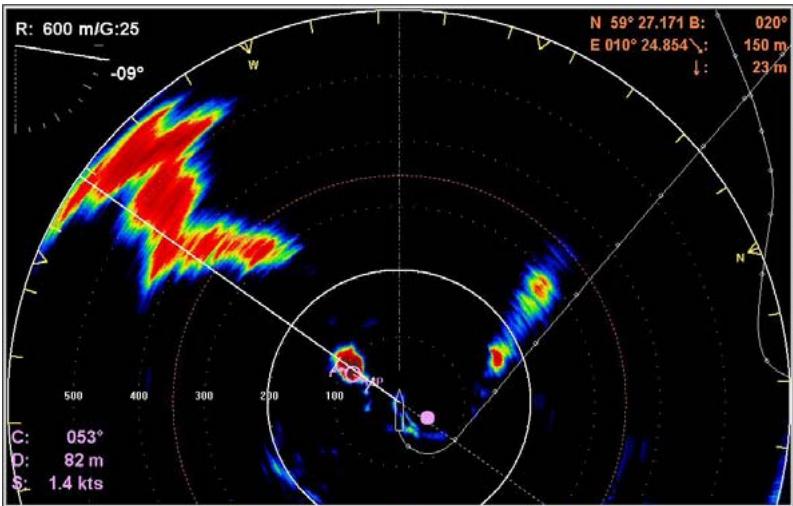

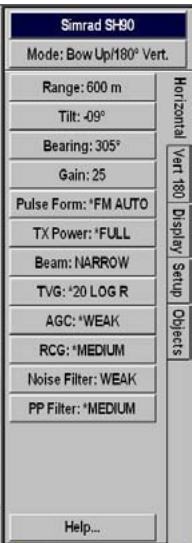

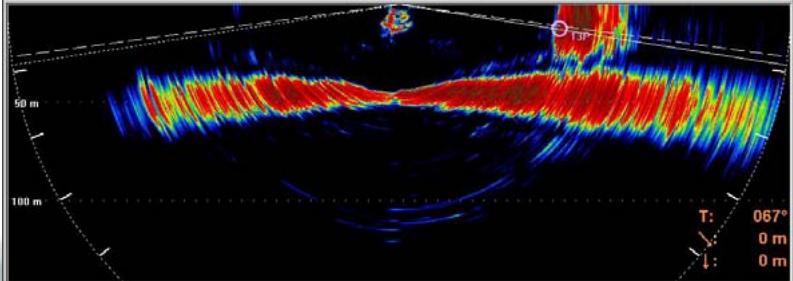

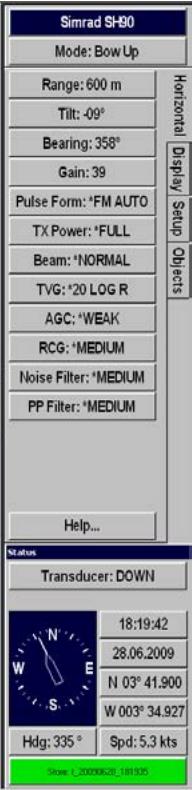

Sur cette capture d'écran, on a détecté un banc de harengs que le patron est en train d'évaluer. La fonction de suivi a été activée, dans le coin en bas à droite nous pouvons voir la direction que suit le poisson, la distance qui le sépare du navire et la vitesse du navire.

La Présentation Verticale est activée et présentation sur la partie inférieure de l'écran.

Le poisson commence à remonter du fond, sa densité est forte. Il est facile de l'évaluer grâce à la très haute résolution de l'image du sonar Simrad SH90.

Caractéristiques techniques

• Fréquence: 114 kHz Echelle: de 50 à 2000 m Inclinaison: de +10° à -60° par pas de
• Modes d'impulsion: CW et FM
• Modes de transmission: - omnidirectionnel - vertical Vitesse maximum (avec le transducteur en positionasse): 20 noeuds

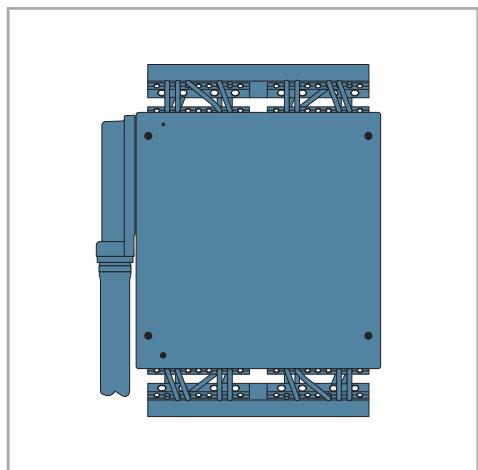

Transcepteur

Largeur: 520 mm

Hauteur: 750~mm^*

Profondeur: 580 mm

• avec amortisseur anti-vibration

Processeur

Largeur: 440mm

Hauteur: 269~mm^*

Profondeur: 405 mm

• avec amortisseur anti-vibration

Pour de plus amples informations, voir le descripteur produit du Simrad SH90. Le document peut être téléchargé sur www.simrad.com.

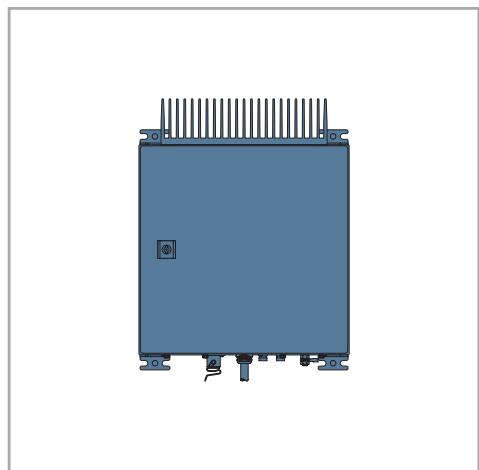

Alimentation

Largeur: 380mm

Hauteur: 490~mm^*

Profondeur: 220 mm

• avec échangeur air/air et fixation

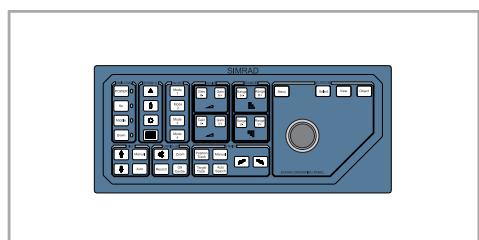

Clavier

Largeur: 385mm

Hauteur: 165mm

Profondeur: 51 mm

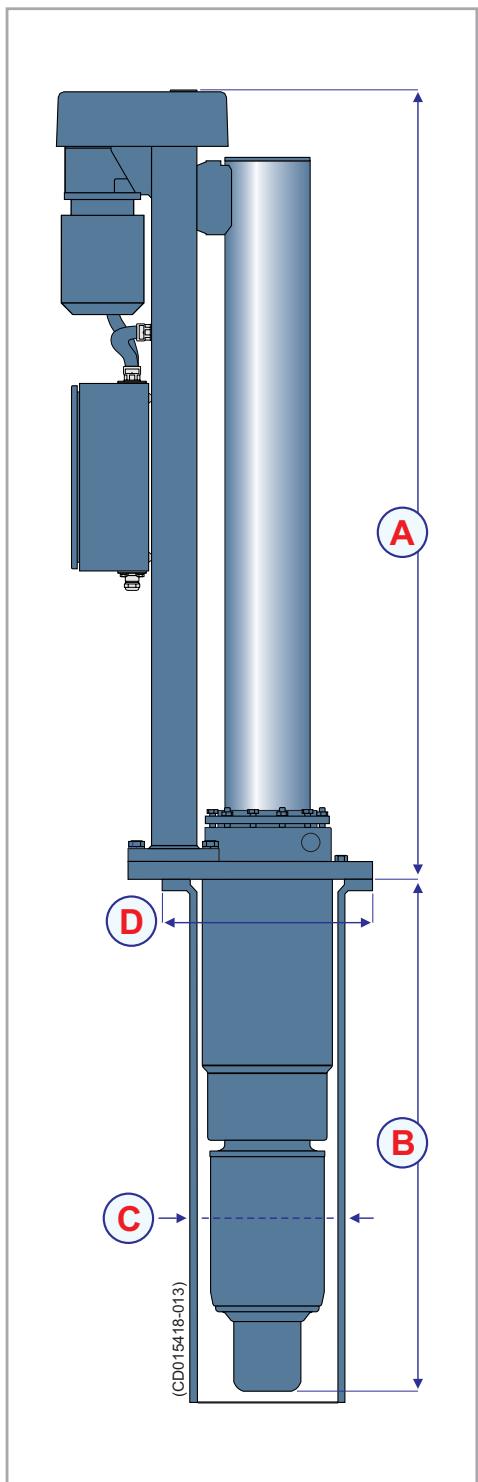

Unité de coque

Hauteur: (A) = 1390~mm (B) = 897~mm

Diamètre du tube: (C) = 273~mm

Diamètre de la colerette: (D) = 370~mm
