AWE5213 - Lave-linge WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge top (ouverture par le dessus)
Marque	Whirlpool
Modèle	AWE5213
Capacité de lavage	5 kg (estimation)
Vitesse d'essorage maximale	Non précisée, estimation 1000 tr/min
Alimentation électrique	220-240 V ~ 50 Hz, fusible 10 A
Pression d'eau	100 - 1000 kPa (1-10 bar)
Raccordement d'eau	Eau froide uniquement, robinet 3/4"
Dimensions (L x P x H)	40 x 63 x 85 cm (estimation)
Poids net	Environ 55 kg (estimation)
Programmes de lavage	Coton, Synthétiques, Laine, Délicat, Rinçage & Essorage
Options	Prélavage, Départ différé, Arrêt cuve pleine
Sécurité	Sécurité enfants, système anti-déséquilibre, arrêt automatique en cas de porte ouverte
Nettoyage et entretien	Nettoyage régulier du filtre, du bac à produits et du tuyau d'arrivée d'eau
Pièces détachées	Tuyaux d'arrivée et de vidange, filtre, joints de couvercle
Réparabilité	Filtre accessible, aube du tambour amovible, service après-vente disponible
Informations générales	Notice d'utilisation fournie, déclaration de conformité CE (2006/95/EC, 2004/108/EC)

FOIRE AUX QUESTIONS - AWE5213 WHIRLPOOL

Comment retirer le bridage de transport ?

Desserrez les deux vis 'A' et les quatre vis 'B' à l'aide d'un tournevis plat ou d'une clé pour six pans de 8 mm. Retirez le bridage. Replacez les quatre vis extérieures 'B' et serrez-les. Clipsez les deux obturateurs fournis dans les ouvertures.

Que faire si la machine ne démarre pas ?

Vérifiez que la fiche est bien branchée et que la prise fonctionne. Si le voyant 'Départ (Pause)' clignote, assurez-vous que le couvercle est fermé correctement et que la sécurité enfants n'est pas activée (appuyez simultanément sur les touches température et essorage pendant 3 secondes pour la désactiver).

Comment nettoyer le filtre de vidange ?

Débranchez l'appareil. Ouvrez le filtre avec une pièce de monnaie. Placez un récipient sous le filtre. Tournez doucement le filtre dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'eau s'écoule. Attendez que l'eau ne coule plus, puis dévissez complètement le filtre et nettoyez-le. Remettez en place et vissez à fond.

Comment nettoyer le bac à produits ?

Appuyez sur le bouton pour libérer le tiroir et sortez-le. Lavez-le à l'eau courante. Nettoyez également le siphon situé à l'arrière du compartiment. Remettez le bac en place en alignant les butées et en appuyant jusqu'au déclic.

Que signifie le voyant 'Nettoyer filtre' ?

La vidange ne s'effectue pas correctement. Vérifiez que le tuyau de vidange n'est pas plié, que le filtre ou la pompe n'est pas obstrué, et que l'eau dans le tuyau n'est pas gelée. Nettoyez le filtre et redémarrez le programme.

Pourquoi le linge n'est-il pas assez essoré ?

Cela peut être dû à un déséquilibre lors de l'essorage (ajoutez des pièces de différentes tailles), à une formation excessive de mousse (réduisez le détergent) ou à une vitesse d'essorage trop faible réglée sur la machine.

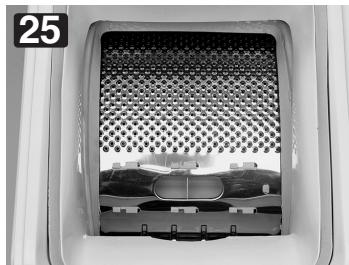

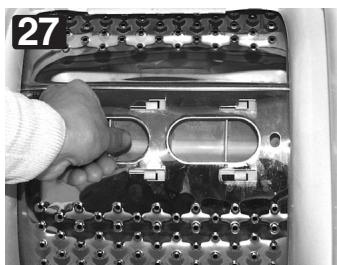

Comment récupérer un objet tombé entre le tambour et la cuve ?

Débranchez l'appareil, retirez le linge. Faites tourner le tambour d'un demi-tour. À l'aide d'un tournevis, appuyez sur l'extrémité en plastique de l'aube et faites-la glisser de gauche à droite. Ouvrez le tambour et récupérez l'objet. Remettez l'aube en place en procédant par l'intérieur.

Quels détergents utiliser ?

Utilisez des lessives adaptées au type de tissu et à la couleur. Pour le coton blanc, une lessive avec blanchissant ; pour les couleurs, une lessive sans blanchissant. Respectez les doses recommandées sur l'emballage en fonction de la charge et de la dureté de l'eau.

Comment transporter la machine ?

Débranchez l'appareil, fermez le robinet. Débranchez les tuyaux et vidangez l'eau résiduelle via le filtre. Revissez la poignée de transport si présente, puis remettez en place le bridage de transport. Transportez la machine verticalement.

Que faire si le voyant 'Service' s'allume ?

Cela indique une panne. Vérifiez si les portillons du tambour sont bien fermés. Appuyez sur 'Annulation' pendant 3 secondes, ouvrez le couvercle, refermez les portillons et redémarrez le programme. Si le problème persiste, contactez le Service Après-vente.

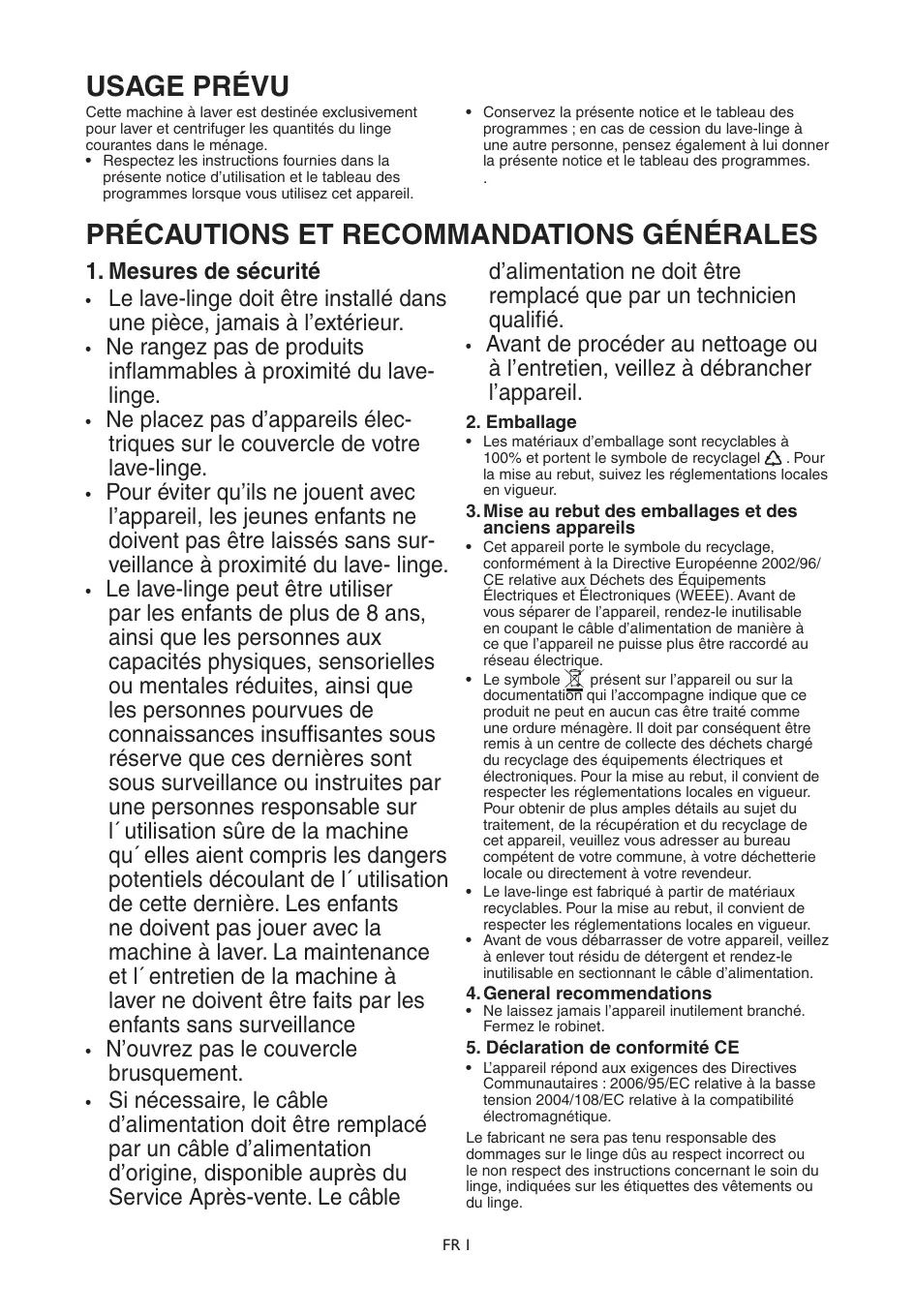

MODE D'EMPLOI AWE5213 WHIRLPOOL

Cette machine à laver est destinée exclusivement pour laver et centrifuger les quantités du linge courantes dans le ménage.

• Respectez les instructions fournies dans la pré eil.
• Conservez la présente notice et le tableau des programmes; en cas de cession du lave-linge à une autre personne, pensez également à lui donner la présente notice et le tableau des programmes.

1. Mesures de sécurité

• Le lave-linge doit être installé dans une pièce, jamais à l'extérieur.
• Ne rangez pas de produits inflammables à proximité du lave-linge.
• Ne placez pas d'appareils ELECTRIQUES sur le couvercle de votre lave-linge. Pour éviter qu'ils ne jouent avec l'appareil, les jeunes enfants ne doivent pas être laissés sans surveillance à proximité du lave-linge.
• Le lave-linge peut être utilisé par les enfants de plus de 8 ans, ainsi que les personnes aux capacités physiques, sensorielles ou mentales réduites, ainsi que les personnes poursuves de connaissances insuffisantes sous réserve que ces dernières sont sous surveillance ou instruites par une personne responsable sur l'utilisation sère de la machine qu'elles aient compris les dangers potentiels découling de l'utilisation de cette dernière. Les enfants ne doivent pas jouer avec la machine à laver. La maintenance et l'entretien de la machine à laver ne doivent être faits par les enfants sans surveillance
• N'ouvrez pas le couvercle brusquement. Si nécessaire, le cable d'alimentation doit être remplacement par un cable d'alimentation d'origine, disponible auprès du Service Après-vente. Le cable

d'alimentation ne doit être remplacé que par un technicien qualifié.

• Avant de procéder au nettoyage ou à l'entretien, veillez à débrancher l'appareil.

2. Emballage

• Les matériaux d'emballage sont recyclables à 100% et portent le symbole de recyclage. Pour la mise au rebut, suivez les réglementations locales en vigueur.

3. Mise au rebut des emballages et des anciens appareils

• Cet appareil porte le symbole du recyclage, conformément à la Directive Européenne 2002/96/CE relative aux Déchets des Équipements Électriques et Électroniques (WEEE). Avant de vous séparer de l'appareil, rendez-le inutilisable en coupant le cable d'alimentation de manière à ce que l'appareil ne puisse plus être raccordé au réseau électrique.
• Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucune cas être traité comme une ordre ménagère. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur. Pour atteindre de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veillez vous adresser au bureau compétent de votre commune, à votre déchetterie locale ou directement à votre revendeur. Le lave-linge est fabriqué à partir de matières recyclables. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur.
• Avant de vous débarrasser de votre appareil, veillez à enlever tout résidu de détergent et rendez-le inutilisable en sectionnant le câble d'alimentation.

• Ne laissez jamais l'appareil inutillement branché. Fermez le robinet.

5. Déclaration de conformité CE

L'appareil répond aux exigences des Directives Communautaires : 2006/95/EC relative à la basse tension, 2004/108/EC relative à la compatibilité électromagnétique.

Le fabricant ne sera pas tenu responsable des dommages sur le linge dus au respect incorrect ou au non-respect des instructions concernant le soin du linge, indiquées sur les étiquettes des vêtements ou du linge.

1. Retrait de l'emballage et vérification

a. Coupez et retirez la housse plastique. b. Retirez la protection du dessus et les coins de protection. c. Retirez la protection du bas en faisant basculer l'appareil et en le faisant pivoter sur un coin inférieur arrière. Contrôlez que la pièce en plastique de la protection de la base si celle-ci est présente reste dans l'emballage et non pas dans le fond de la machine. Ceci est important, car cette pièce plastique pourrait endommager la machine pendant son fonctionnement. d. Ouvrez le couvercle en appuyant légèrement vers le bas lorsque vous soulevez la poignée. Retirez la cale en polystyrène (selon les modèles). e. Retirez le film de protection bleu du bandeau (selon les modèles). - Après avoir déballé le lave-linge, vérifie qu'il n'a pas été endommagé pendant le transport. En cas de doute, n'utilise pas la machine. Contactez le Service Après-Sente ou votre revendeur local. - Les matériaux d'emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être tenus hors de portée des enfants, car ils sont une source de danger potentiel. - Si la machine a été exposée au froid avant d'être livrée, maintenez-la à température ambiante pendant quelques heures avant de la mettre en marche.

2. Retirez le bridage de transport

L'appareil est équipé de vis de transport et d'un bridage de transport, afin d'éviter tout endommagement éventuel de l'appareil en cours de transport. Il faut obligatoirement retirer le bridage de transport avant d'utiliser la machine (voir le chapitre "Installation"/"Retirez le bridage de transport").

3. Installation du lave-linge

• Placez l'appareil sur un sol plat et stable.
• Réglez les pieds afin que la machine soit stable et de niveau (voir le chapitre "Installation"/Réglage des pieds).
• En cas de plancher en bois ou parquet flottant (tels que parquet ou planchers laminés) placer la machine à laver sur un panneau aux dimensions minimales de 40 x 60 cm et d'une épaisseur minimum de 3 cm, fixé au plancher par l'intermédiaire des vis. Assurez-vous que les bouches de ventilation à la base de votre lave-linge (selon le modèle) ne sont pas obstruées par de la moquette ou tout autre matériel.

4. Arrivée d'eau

• Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions des Compagnies locales de distribution d'eau (voir le chapitre "Installation"/"Branchez le tuyau d'arrivée d'eau").
• Arrivée d'eau : Eau froide uniquement
• Robinet d'eau : raccord à vis pour tuyaux 3/4"
• Pression: 100 - 1000 kPa (1-10 bar). Utilisez impérativement des tuyaux neufs pour raccorder votre lave-linge à l'arrivée d'eau. N'utilisez en aucun cas des tuyaux usagés; mettez ceux-ci au rebut.

5. Tuyau de vidange de l'eau

• Brancher de manière solide le tuyau d'évacuation au siphon ou à un tuyau de canalisation différent (voir le chapitre "Installation"/"Raccordement du tuyau de vidange").
• Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d'un évvent pour empêcher le replissage et la vidange d'eau simultanés (effet de siphon).

6. Raccordement électrique

• Les raccordements électriques doivent être réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur.
• Les données techniques (tension, puissance et fuseible) figurent sur la plaque signalétique située à l'arrière de l'appareil. N'utilisez ni rallonge, ni adaptateur multiple.
• Débranche le lave-linge avant de procéder à son entretien. L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doit être possible à tout moment après l'installation. N'utilisez en aucun cas la machine si elle a été endommagée pendant le transport. Informez-en le Service Après-vente.
• Le câble d'alimentation ne doit être remplacé que par le Service Après-vente. L'appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les appareils installés dans des locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant directement ou indirectement du non-respect des instructions figurant dans le présent mode d'emploi.
• En cas de mise en place d'un disjoncteur de protection (RCCB), utiliser de préférence le type à la référence.

a. Couvercle b. Bac à produits c. Tambour d. Accès de la pompe situé derrière le filtre

Retirez le bridage de transport

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement éventuel de l'appareil au cours du transport.

Remarque importante : il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine.

1. Desserrez les deux vis "A" et les quatre vis "B" avec un tournevis plat ou une clef à molette de 8 (clef à pipe). (fig. 2).
2. Retirez le bridage de transport (fig. 3).
3. Replacez les quatre vis extérieures "B" sur la machine et serrez-les (fig. 2).
4. Clipsez les deux obturateurs "C" fournis dans les ouvertures "D" du lave-linge (fig. 4).

Réglage des pieds (fig. 5, 6)

Installez l'appareil sur une surface plane, à proximité des connections électriques, d'eau et d'évacuation.

Compensez les inégalités du sol en réglant les pieds (n'insérez sous les pieds ni morceaux de bois, ni carton, etc.) :

1. Dévisser manuellement les pieds de la machine à laver en faisant 2-3 tours dans le sens d'une aiguille d'une montre. Ensuite, débloquer l'écrou de sécurité moyennant une clé.
2. Régalez la hauteur des pieds à la main.
3. Serrer le contre-écrou dans le sens inverse des aiguilles d'une montre par rapport à la partie basse de la machine à laver.

Assurez-vous que les pieds reposent correctement sur le sol et que la machine est bien horizontale et stable (servez-vous d'un niveau à bulles).

Le lave-linge peut être installé dans une zone de 40 cm de largeur et de 63 cm de profondeur.

Remarques: si vous installez la machine sur de la moquette épaisse, veillez à garantir un espace sous la machine en réglant les pieds, pour permettre à l'air de circuler librement.

Branchez le tuyau d'arrivée d'eau (fig.7)

1. Visser avec précaution le tuyau d'arrivée d'eau à la vanne sur la partie arrêtée de la machine à laver ("A") ; visser à la main l'autre bout du tuyau à la vanne d'alimentation d'eau.
2. Vérifiez que le tuyau ne forme pas de nœud.

e. Étiquette Service Après-vente (derrière le couvercle du filtre) f. Levier de mobilité (selon les modèles) Pour déplacer le lave-linge : tirez un peu la poignée à la main et tirez-la jusqu'à la butée avec le pied.

g. Pieds réglables

1. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.
2. Si le tuyau n'est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa - en conformité avec EN 61770). Si vous avez besoin du tuyau limitateur plus long, contactez notre service client ou votre représentant ant commercial.
3. Vérifiez régulièrement que le tuyau d'arrivée ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le. Le lave-linge peut être branché sans clapet antiretour.

Sécurité hydraulique (fig. 8)

(selon le modèle)

• Vissez le tuyau au robinet d'arrivée d'eau. Ouvrez le robinet à fond et vérifiez l'étanchéité du raccordement. L'appareil ne doit en aucun cas être connecté au mitigeur d'un chauffe-eau non pressurisé!
• Ne pas plonger la vanne de fermeture sur le tuyau, sinon elle perd sa fonction de protection.
• Si le tuyau flexible est endommagé, débranchez immédiatement l'appareil et remplacez-le.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du Service Avres-venture ou chez votre Revendeur).

Raccordement du tuyau de vidange (fig. 9)

Décrochez le tuyau de vidange de la fixation de gauche, voir la flèche “A” sur la figure.

Remarque importante :

NE desserrez PAS le raccord du tuyau de vidange du côté droit (voir la flèche “B” dans la figure).

Il y a un risque de fuite et vous courez le danger de vous ébouillanter avec l'eau chaude.

Brancher de manière solide le tuyau d'évacuation au siphon ou à un tuyau de canalisation différent.

Si vous nevez rallonger le tuyau, utilisez un flexible de même dimension et serrez les raccords à l'aide de colliers de fixation pour tuyaux flexibles.

Longueur maximale du tuyau de vidange : 2,50 m. Hauteur d'écoulement maximale : 100 cm. Hauteur d'écoulement minimale : 55 cm.

Remarque importante :

Vérifiez que le tuyau de vidange ne forme pas de nœuds et ne risque pas de tomber pendant le fonctionnement.

Avant d'efectuer le premier CYCLE de LAVAGE

Afin d'évacuer l'eau qui a stagné dans la machine suite aux tests effectués par le fabricant, nous vous recommandons de lancer un cycle de lavage court sans charger le tambour.

1. Ouvrez le robinet.
2. Fermez les portillons du tambour.
3. Verser une petite quantité de la lessive (maximum

1/3 de la quantité recommandée par le fabricant pour le linge peu sale) dans le doseur pour lavage principal situé dans le compartiment Lessive.

1. Fermez le couvercle.
2. Configurer et démarrer le programme "Synthétiques 60°C" (voir le tableau des programmes livre séparément).

Tri du linge

1. Triez le linge suivant...

Le type de tissu / le symbole de l'étiquette d'entretien. Coton, tissus mixtes, synthétiques, laine, linge délicat. - Les couleurs. Séparez le linge de couleur du linge blanc. Lavez séparément le linge de couleur neuf. La dimension. Remplissez le tambour en alternant les grandes et les petites pièces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour. La catégorie du linge. Lavez séparément le linge délicat : Sélectionnez le programme approprié pour la laine lavable en machine, les rideaux et autres textiles délicats. Retirez tous les crochets des rideaux ou placez les rideaux avec leurs crochets dans un sac à linge. Utilisez le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres petites pièces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d'oreiller avec fermeture à glissière. 2. Videz les poches Les pièces de monnaie, épingles de sûreté, etc. risquent d'endommager le linge, le tambour et la cuve. 3. Fermetures Fermez les fermetures à glissière, les boutons et les agrafes ; attachez les ceintures et les rubans.

Traitement des taches

• En règle générale, les taches de sang, de lait, d'oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme. Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc., ajoutez un détachant dans le compartiment principal I du bac à produits.
• Au besoin, prétraitez les tâches tenaces au moyen d'un détachant.

Teinture et décoloration

Utilisez exclusivement des teintures et des produits de blanchiment recommandés pour les lave-linge. Respectez les instructions du fabricant. - Les composants en plastique et en caoutchouc à l'intérieur de l'appareil peuvent changer de couleur au contact des produits de teinture ou de blanchiment.

Chargement du linge

1. Ouvrez le couvercle de la machine en le tirant vers le haut.
2. Ouvrir le tambour
3. en poussant sur la sécurité de la porte du tambour (fig. 10, 11)
4. en maintainant la porte arrêté du tambour, poussant la sécurité de la porte vers l'arrête dans le sens de la flèche, et en poussant la porte avant vers l'intérieur du tambour jusqu'à la libération du mecanisme de fermeture (fig. 12).
5. Introduisez les pièces de linge une par une dans le tambour. Ne dépassez pas la charge maximale des programmes indiquée dans le tableau des programmes séparé.
6. Le fait de surcharger la machine donnera un résultat moins satisfaisant et froissera les vêtements.
7. Veillez également à ce que le linge ne dépasse pas du tambour ; si tel est le cas, enfoncez bien le linge à l'intérieur du tambour, de façon à laisser un espace suffisant pour refermer correctement les portillons du tambour.
8. Ne vous servez pas des portillons pour enforcer le linge dans le tambour.
9. Pour fermer le tambour, maintenir les deux parties du tambour au milieu (fig. 13), la porte arrière à travers la porte avant.

ATTENTION: assurez-vous que les portillons du tambour sont verrouillés correctement - en fonction du modèle:

• tous les crochets en métal doivent être accrochés correctement à l’intérieur du portillon arrêté - voir figure 14.
• , et le bouton doit chevaucher le bord du portillon arrêté - voir figure 15.
• La sécurité de la porte avant doit légèrement dépasser le bord de la porte arrêtée - voir la figure 16.

Assurez-vous que des pièces de linge ne restent pas coincées entre les portillons, ou entre les portillons et le tambour.

Conservez le détergent et les produits additifs dans un endroit sec, hors de portée des enfants. N'utilisez pas de solvants (de l'essence térébenthine, par exemple). Ne lavez jamais en machine des tissus ayant été traités avec du solvant ou des liquides inflammables.

Utilisez uniquement du détergent et des produits additifs destinés à une utilisation dans des lave-linge domestiques.

Respecter les consignes sur les linges.

Le choix du détergent dépend:

Du type de tissu - De la couleur. - De la température de lavage. - Du type et du degré de salissure

Du type de tissu	Type de détergent
Linge blanc résistant (eau froide - 95 °C):	lessive très efficace avec blanchissant
Linge blanc fin (eau froide - 40 °C):	lessive fines avec blan-chissant et/ou un produit d'éclairissement optique
Couleurs clairs/pastels (eau froide - 60 °C):	lessive fines avec blan-chissant et/ou un produit d'éclairissement optique
Couleurs intenses (eau froide - 60 °C):	lessive pour linge coloré sans blanchissant/produit d'éclairissement optique
Couleur noire/couleurs foncées (eau froide - 60 °C):	lessives spécifiques pou linge noir/foncé

Pour le linge nécessitant un lavage et un traitement spécifique (i. e. laine ou microfibre) il est recommandé d'utiliser les lessives et agents de traitement ou un adoucissant disponible sur le marché. D'autres informations sont trouvables sur le site www. cleanright. eu.

Si vous sélectionnez l'option "Prélavage", n'utilisez pas de détergent liquide pour le lavage principal.

Le lessive liquide ne doit pas être utilisé dans le cas du Démarrage différé du cycle/Fin de cycle (dépend du modèle).

Dosage

Respectez les doses recommandées et spécifiées sur l'emballage des détergents. Elles dépendent :

du type et du degré de salissure de la quantité de linge

• pleine charge : selon les recommandations du fabricant;
• demi-charge: 3/4 des doses prescrites pour une charge complète;
• charge minimale (environ 1 kg) : 1/2 des doses prescrites pour une charge complète

En l'absence de référence à une charge de linge spécifique sur l'emballage du détergent : les fabricants de détergents basent généralement leurs recommandations de dosage sur 4,5 kg de linge pour un détergent puissant, et 2,5 kg de linge pour un détergent pour linge délicat.

• de la durée de l'eau (renseignez-vous auprès de votre Compagnie de distribution d'eau). L'eau douce nécessite moins de détergent que l'eau calcaire.

Remarque:

Un surdosage de détergent peut entraîner une formation excessive de mousse et réduire l'efficacité du lavage. Si le lave-linge détecte une quantité trop importante de mousse, il peut bloquer l'essorage, ou augmenter la durée du programme et la consommation d'eau (voir également les remarques sur la formation de mousse dans le chapitre "Diagnostic rapide"). Un dosage de détergent insuffisant peut rendre le linge gris et provoquer des dépôts de calcaire sur la résistance, le tambour et les tuyaux.

Compartment prélavage

• Lessive pour prélavage (seulement suite à l'activation du mode "Prélavage")

• Lessive pour lavage général (à mettre pour tous programmes de lavage)
• Déshabillage (option)
• Adoucisseur (option ; préconisé pour classe de dureté de l'eau 4 ou plus)

Compartment pour adoucissant

• Adoucissant (option)
• Amidon diluée dans l'eau (option)

Ne pas dépasser le niveau indiqué par "MAX" lors du dosage des lessives et adoucissants.

Pour plus d'informations relatives à l'utilisation des détergents et des adoucissants pour les différents modes, consulter le tableau de programmes livré individuellement.

Si vous utilisez de l'eau de javel

• Lavez votre linge avec le programme désiré (Coton, Synthétique), en ajustant la quantité d'eau de Javel appropriée dans le compartiment de l'ASSOUPLISSANT (refermez soigneusement le bac à produits).
• Dès le programme de lavage terminé, démarrez un cycle de "Rinçage et Essorage" pour éliminer l'odeur résiduelle d'eau de Javel; si vous pouvez, vous pouvez ajouter de l'assouplissant.
• Ne versez jamais l'eau de Javel et l'assouplissant simultanément dans le compartiment.

Si vous utilisez de l'amidon

Si vous souhaitez utiliser de l'amidon, procédez comme suit :

• Lavez votre linge en utilisant le programme de lavage désiré.
• Préparez le mélange d'amidon et d'eau conformément aux instructions du fabricant.
• Versez la solution d'amidon (maximum 100 ml) dans le compartiment assouplissant du bac à produits.
• Fermez le couvercle et démarrez le programme "Rincage et essorage".

Nettoyage du filtre/vidange de l'eau résiduelle

L'appareil est équipé d'une pompe auto-nettoyante. Le filtre retient des objets comme des boutons, des pièces de monnaie, des épingles de suture, etc. laissés dans le linge.

Contrôlez et nettoyez régulièrement le filtre, au moins deux à trois fois par an.

En particulier :

• Si la machine ne vidange pas correctement ou n'essore pas.
• Si le voyant "Nettoyer filtre" est allumé. REMARQUE IMPORTANTE: avant de vider le filtre, attendez que le tuyau d'eau soit froid.

L'eau résiduelle doit être vidangée avant de transporter la machine.

1. Débranchez l'appareil.
2. Ouvrez le filtre avec une pièce de monnaie (fig. 18).
3. Placez un récipient sous le filtre.
4. Tourner doucement le filtre dans le sens inverse des aiguilles d'une montre jusqu'à ce que de l'eau ne se mette pas à evacuer; ne le sortez pas encore.
5. Attendez qu'il n'y ait plus d'eau qui s'écoule.
6. Vous pouvez alors dévisser complètement le filtre et l'extraire (fig. 19).
7. Nettoyez le filtre et la crépine.
8. Vérifiez que la turbine de la pompe (située dans le compartiment derrière le contrôle) tourne librement.
9. Remettre le filtre en place et le visser entièrement en le tournant dans le sens des aiguilles d'une montre. Se rassurer que le filtre soit visser correctement et à fond.
10. Versez environ un litre d'eau dans le lave-linge à travers le tambour et vérifiez que le filtre ne fuit pas.
11. Fermez le couvercle du filtre.
12. Rebranche l'appareil.

Nettoyage et entretien

Toujours débrancher la machine à laver avant de faire tout l'entretien.

Bac à produits

Nettoyez régulièrement le tiroir et le bac à produits, au moins trois à quatre fois par an, pour éviter la formation de dépôts de détergent:

1. Appuyer le bouton pour libérer le compartiment et le faire sortir (fig. 20). Une petite quantité d'eau peut rester dans ce compartiment. La manipuler pour cette raison en position horizontale.
2. Lavez le bac à produits à l'eau courante. Possibilité de sortir et de nettoyer le siphon placé dans la partie arrière du compartiment (fig. 21).
3. Remettre en place le siphon du compartiment (lorsque ce dernier a bien été démonté).
4. Installer le compartiment de manière à placer les butées inférieures du compartiment dans des orifices prévus pour cet effet dans le compartiment de la machine à laver et appuyer sur ce dernier jusqu'à entendre un clic.

Remarque: assurez-vous que le bac à produits est parfaitement réinstallé.

Filtre du tuyau d'arrivée d'eau

Contrôlez et nettoyez régulièrement (au moins 2 à 3 fois par an).

1. Débranchez l'appareil.
2. Fermez le robinet.
3. Dévissez le tuyau flexible du robinet.
4. Nettoyez soigneusement le filtre situé à l'extrémité du tuyau, sans le démonter, par exemple à l'aide d'une brosse à dents.

Remarque: n'immergez pas le tuyau dans l'eau.

1. Revisez le tuyau flexible au robinet à la main. N'utilisez pas de pince sous peine d'écraser le joint.
2. Ouvrez le robinet et vérifiez l'étanchéité des raccordements.
3. Réintroduisez la fiche dans la prise de courant.

Tuyau d'arrivée d'eau (fig. 22, 23 ou 24, dépend du modèle)

Vérifier régulièrement l'état du tuyau - aucune casse ni rupture. Si un défaut est visible sur le tuyau d'arrivée d'eau, remplacez-l

Si le tuyau d'arrivée d'eau de votre machine à laver correspond avec le type du tuyau sur la figure 22 et la machine ne prend pas d'eau, vérifier l'indicateur de la vanne de sécurité (A). S'il est rouge, la fonction de sécurité du tuyau pour arrêter l'eau a été activée, le tuyau doit donc être remplacé Lors du dévissage du tuyau d'arrivée d'eau représenté sur la figure 22, il faut appuyer sur le levier de déblocage (B) vers le bas (si disponible).

Si vous tuyau d'arrivée d'eau possède une couche de surface transparente (fig. 23), vérifiez régulièrement sa couleur. Si la couleur devient plus foncée, le tuyau a une rupture et doit donc être remplacé. Appelez le service dépannage ou le technicien spécialisé pour remplacer le tuyau.

Carrosserie et bandeau de commandes

Nettoyez avec un chiffon humide. Si nécessaire, utilisez un détergent neutre (n'employez pas de poudre à recurer, de détergent contenant des solvants ou encore de lave-vitres qui risqueraient d'abimer votre produit).

Intérieur de l'appareil

• À pros chaque lavage, laissez le hublot entrouvert pour permettre au tambour de sécher.
• Si vous ne lavez jamais ou rarement du linge à 95°C, nous vous conseillons de lancer de temps à autre un cycle sans charger le tambour, en ajustant un peu de détergent; ceci permettra de conserver l'intérieur de l'appareil en parfait état de propreté.

Joint du couvercle

• Vérifiez régulièrement l'état du joint et nettoyez-le de temps à autre à l'aide d'un chiffon humide.

Tuyau d'arrivée d'eau

• Vérifiez régulièrement que le tuyau d'arrivée d'eau ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le.

Filtre

• Contrôlez et nettoyez régulièrement le filtre, au moins deux à trois fois par an (voir le chapitre "Nettoyage du filtre/ Vidange de l'eau résiduelle").

N'utilisez pas de produits inflammables pour le nettoyage du lave-linge.

Récupération d'un objet tombé entre le tambour et la cuve

Si un objet tombe par hasard entre le tambour et la cuve, vous pourrez le récupérer grâce à l'une des aubes du tambour amovible:

1. Débranchez l'appareil.
2. Retirez le linge du tambour.
3. Fermez les portillons du tambour et faites tournier le tambour d'un demi-tour (fig. 25).
4. À l'aide d'un tournevis, appuyez sur l'extrémité en plastique tout en faisant glisser l'aube du tambour de la gauche vers la droite (fig. 26, 27).
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez récupérer l'objet à travers l'orifice du tambour.
7. Remettez l'aube en place en procédant par l'intérieur du tambour. Placez l'extrémité en plastique au-dessus du trou sur le côté droit du tambour (fig. 28).
8. Faites ensuite glisser l'aube en plastique de droite à gauche jusqu'à ce qu'elle se clipse.
9. Refermez les portillons du tambour, faites tournier le tambour d'un demi-tour et vérifiez le bon positionnement de l'aube sur tous les points d'ancrage.
10. Réintroduisez la fiche dans la prise de courant.

Humidité résiduelle suite à l'essorage

Le taux d'humidité du linge suite à l'essorage dépend notamment du type de textile, du programme sélectionné et de la vitesse d'essorage.

Le taux le plus bas peut être obtenu en sélectionnant le programme de lavage en fonction de la plaque signalétique relative à l'énergie avec une vitesse d'essorage maximum. Ce programme est indiqué dans un tableau particulier de programmes.

Programme auquel se réfère la plaque signalétique". Vous trouvez ci-dessous un récapitulatif concernant l'humidité résiduelle (en %) par rapport aux différentes classes d'efficacité d'essorage:

Classe d'efficacité d'essorage	Taux résiduel d'humidité en %
A (= le plus efficace)	moins de 45
B	45 ou plus, mais moins de 54
C	54 ou plus, mais moins de 63
D	63 ou plus, mais moins de 72
E	72 ou plus, mais moins de 81

Transport et déplacement (fig. 29)

1. Débranchez l'appareil.
2. Fermez le robinet.
3. Débranchez le tuyau d'arrivée d'eau et de vidange.
4. Laissez couler l'eau résiduelle hors des tuyaux et du lave-linge (voir le chapitre "Nettoyage du filtre/ Vidange de l'eau résiduelle"). Laissez l'eau refroidir pour éviter tout risque d'accident.
5. Pour faciliter le déplacement de la machine, tirez un peu la poignée située en bas à l'avant.

Avant de contacter le service après-vente:

1. Vérifiez s'il n'est pas possible de réseau au début (voir le chapitre "Diagnostic rapide").
2. Redémarrez le programme pour vérifier que l'inconvénient a été éliminé.
3. Si l'appareil ne fonctionne toujours pas correctement, appelez le Service Après-vente.

Communiquez:

• Le type de panne. Le modèle exact de l'appareil.
• Le code Service (numéro après le mot SERVICE).

SERVICE

0000 000 0000

(en option sur certains modèles) à la main et tirez-la jusqu'à la butée avec le pied. Après le déplacement, repoussez ensuite la poignée dans sa position stable d'origine.

1. Remettez le bridage de transport en place pour transporter la machine.
2. Transportez le lave-linge verticalement.

REMARQUE IMPORTANTE : n'utilisez pas l'appareil tant que la poignée est tirée.

• Voiture adresse complète.
• Voiture numéro de téléphone et le préfixe. Vous nevez contacter en priorité le Service Avres-Vente du revendeur qui vous a fouri l'appareil.

Whirlpool Europe s. r. l.

Viale Guido Borghi 27

21025 Comerio (VA)

Italy

Diagnostic RAPIDE

Votre lave-linge est équipé de systèmes de sécurité automatiques qui détectent précocement les anomalies et vous permettent de réagir en conséquence. Ces pannes sont généralement peu importantes et peuvent être résolues en quelques minutes.

Problème	Causes - Remèdes - Conseils
L'appareil ne démarre pas, aucunvoyant ne s'allume	• La fiche n'est pas insérée correctement dans la prise.• La prise ou le fusible ne fonctionne pas correctement (utilisez une lampe portative ou tout apparéilsemblable pour les tester).
L'appareil ne démarre pas bien que la touche "Départ(Pause)" ait étabe pressée	• Le couvercle n'est pas fermé correctement.• La fonction "Sécurité enfants" =○a été activée (si celle-ci est disponible sur votre modèle). Pour débloquer les touches, appuyez simultanément sur les touches température et essorage et maintençées pendant au moins 3 secondes. Le symbole de la cléf s'efface à l'afficheur et le programme peut être démarré.
L'appareil s'arrête en cours de programme et le voyant "Départ(Pause)" clignote	• L'option "Arrêt Cube Pleine" est activée (si disponible sur votre modèle) - pour terminer l'options "Arrêt Cube Pleine", appuyez sur la touche "Départ(Pause)" ou sélectionnez et démarrez le programme "Vidange".• Le programme a été modifié - sélectionné à nouveau le programme souhaïte et appuyez sur la touche "Départ(Pause)".• Le programme a été interrompu et le couvercle a été eventuellesment ouvert - fermez le couvercle et redémarrez le programme en appuyant sur la touche "Départ(Pause)".• Le système de sécurité de l'apparéil a été activé (voir le chapitre "Indicateurs de panne").• Le robinet d'arrivée d'eau n'est pas ouvert et le tuyau d'arrivée d'eau est entortillé (le voyageant "Robinet fermé" s'allume).
Des résidues de détergent et de produits additifs sont prêtsents dans le bac à produits	• Le bac à produits n'est pas installé correctement ou est bloqué (voir le chapitre "Nettoyage et entretien").• Le filtre du tuyau d'arrivée d'eau est bouché (voir le chapitre "Nettoyage et entretien").
L'appareil rouge pendant l'essorage	• Le lave-linge n'est pas de niveau ; les pieds ne sont pas régés correctement (voir le chapitre "Installation").• Le bridage de transport n'a pas été retireé ; il faut obligatoirement restorer le bridage de transport avant d'utiliser la machine.
Le linge n'est pas assez essoré	• Un déséquilibre lors de l'essorage fait arrêté le cycle d'essorage pour protéger la machine à laver contre sa détiérioration (voir ,Déséquilibre lors de l'essorage)".• La formation excessive de mousse empêche la machine d'essorer; sélectionné et démarrez le programme "Rinçage & Essorage". Évitez de surdoser la quantité de détergent (voir le chapitre "Détergents et produits additifs").• La touche "Essorage" a été réglé sur une vitesse de rotation faible.
"Le déséquilibre lors de l'essorage" le voyageant, "Es-sorage/Evacuation" d'eau clignote sur l'écran ou c'est la vitesses/tours d'essorage qui clignote, ou bien le voyageant de la vitesse d'essorage clignote une fois le programme fini (en fonction du modèle). Le linge est toujours mouillé.	Le déséquilibre du volume de la machine durant l'essorage a arrêté le cycle, afin de protéger la machine à laver contre sa détiérioration. C'est bien pour cela que le linge est always mouillé. Les raisons possibles du déséquilibre sont: voluminus insuffisant de linge (seulument quelques grandes pieces absorbantes telles que serviettes) ou pièces grandes/lourdes de linge.Si possible, ne pas faire laver les petits volumes de linge.Lors du lavage de pièces grandes ou lourdes il est commandé d'ajouter également les pièces des dimensions différentes. Pour essorer un linge mouillé, ajouter le linge de diverses dimensions, sélectionner et lancer le programme,Rinçage et Essorage".
Le programme durable bien plus longtemps ou moins longtemps que le temps indiquédans le tableau des programmes ou dans la zone d'affichage (selon modèle)	Fonction normale du lave-linge permettant une adaptation à des facteurs pouvant influencer la durée du programme, tels qu'une formation excessive de mousse, un déséquilibre de charge provoqué par des articles lourds, une montée en température moins=rapidement en raison d'une température basée de l'eau à l'arrivée, etc. Le système de détction du lavelinge adapte en outre la durée du programme au volume de linge à laver. En fonction de ces facteurs, la durée est recalculée en cours de programme et mise à jour si nécessaire. Le cas échéant, une animation apparait dans la zone d'affichage (selon modèle) pondant la période de calcul. Pour les petites charges, le programme peut avoir une durée jusqu'à 50% inférieure à la durée indiquédans le tableau des programmes.

Description des voyants de panne

Voyant de panne activé	Indication sur l'écran d'affichage (selon modèle)	Description - Causes - Solutions
“Service”®	“bdd”(siVote lave-linge n'est pas doté d'un affichage : tous les voyants de l'indicateur de déroulement du programme s'allument)	La machine s'arrête pendant le programme.“Portillons du tambour ouverts" (les portillons du tambour n'ont pas été fermés correctement). Appuyez sur la touche “Annulation” pendant au moins 3 secondes et attendez que le voyage "Porte ouverte" s'allume. Ouvrez le couvercle et fermez les portillons du tambour, puis sélectionnez et démarrez à nouveau le programme souhaié. Si le problème persisté, contactez le ServiceAprès-vente.
	de“F02” à“F35”(sauf“F09”)	“Panne du module électrique” Sélectionnéz et démarrez le programme “Vidange” ou appuyez sur la touche “Annulation” pendant au moins 3 secondes.
	“F09”	“Niveau d'eau trop élevé" (après annulation du programme ou mauvais fonctionnement). Éteignez la machine, puis rallumez-la ; sélectionnéz le programme “Vidange” et démarrez-le dans les 15 secondes qui suivent.
	“FA”	“Panne d'hydro-sécURITYÉteignez la machine, débranchez-la et fermez le robinet d'arrivée d'eau. Inclinez délicatement l'appareil vers l'avant pour permettre à l'eau de s'évacuer. Ensuite :• Rebranchez l'appareil.• Ouvrez le robinet (si de l'eau coule dans l'appareil sans avoir mis celui-ci en marche, cela signifie qu'il y a un problème ; fermez le robinet et appèlez le ServiceAprès-vente).• Sélectionnéz et démarrez à nouveau le programme souhaié.
	“Fod”	"Mousse excessive"Une quantité excessive de mousse a interrompu le cycle de lavage.• Sélectionnéz et démarrez le programme "Rinçage & Essorage .• Apreès quoi, sélectionnéz à nouveau le programme souhaié et démarrez-le en veillant à utiliser moins de détergent. Si l'une des anomalies susmentionnées persisté, débranchez l'appareil, fermez le robinet d'arrivée d'eau et contactez le ServiceAprès-vente.
“Robinet d'eau fermé”®	L'eau n'entre que lentement ou pas du tout. Le voyage “Départ (Pause)" clignote.Veuillez vérifier :• que le robinet d'acciviée d'eau est complètement ouvert et que la pression de l'eau est suffisante.Le tuyau d'acciviée d'eau est plié.Lé filtré du tuyau d'acciviée d'eau est obstrué (voir le chapitre "Nettoyage et entretien").L'eau présente dans le tuyau d'acciviée d'eau est gelée.Le verre-regard de la soupape de sécurité du tuyau d'acciviée d'eau est rouge (si votre appleil est équipé d'un tuyau d'acciviée d'eau comme illustré sur la figure 22 - voir chapitre "Nettoyage et entretien").Remplacez le tuyau par un tuyau identique, disponible auprès du ServiceAprès-vente ou de votre revendeur local. Une fois le problème éliminé, redémarrez le programme en appuyant sur la touche “Départ (Pause)". En cas de persistance du problème, appelez le ServiceAprès-vente.
“Nettoyer filtre”#	La vidange de l'eau ne s'effectue pas. L'appareil s'arrête à la série de programme correspondante ; débranchez l'appareil et vérifie si :• Le tuyau d'acciviée d'eau est plié.• Le filtré ou la pompe est bloqué (voir le chapitre "Nettoyage du filtré/Vidange de l'eau résiduelle); avant de vider le filtré, attendez que le tuyau d'eau soit froid).• L'eau se trouvant dans le tuyau de vidange n'est pas gelée.Une fois le problème éliminé, sélectionnéz et démarrez le programme "Vidange" ou presssez la touche “Raz” pendant au moins 3 secondes ; après quoi, redémarrez le programme souhaié. En cas de persistance du problème, appelez le ServiceAprès-vente.

Si votre lave-linge n'est pas équipé d'un affichage du temps résiduel, essayez d'identifier laquelle des situations décrites ci-dessus pourrait être à l'origine de la panne et suivez les instructions qui s'y rapportent.
