MODE D'EMPLOI LR 605 XR AUDISON
Amplificateur de puissance pour l'automobile
Proceder au montage en suivant les phases de 1 à 5.
LR 605 XR. C'est un amplificateur à cinq voies aux performances musicales élevées. Les éléments fondamentaux de ce circuit d'exception sont: stades "FRONT END" réalisés avec deux stades différentiels complémentaires, stades finals constitués de transistors en connexion Darlington, transistors finals avec une capacité en courant équivalente à 15 A et une alimentation PWM à MOSFETS à grande réserve d'énergie. L'appareil dispose de quatre voies de 50 W RMS sur 4 Ohm et d'une voie spéciale pour le SUBWOOFER de 200 W RMS sur 4 Ohm et 290 W RMS sur 2 Ohm. Les voies sont soumises à un filtre actif exceptionnel réglabe sur deux ou trois voies par le bouton Mode; dans l'une ou l'autre disposition, une voie, qui a une pente de coupe de 24 dB, est consacrée au SUBWOOFER, qui dispose même de la fonction FADER CONSTANT BASS (niveau constant du Subwoofer lorsque le niveau Front/Rear est varie par le réglage Fader). Le filtre actif dispose de quatre réglages indépendants pour les fréquences de coupe, trois réglages pour les niveaux de sortie, deux connecteurs d'entrée/sortie préamplifiée.
Mode: Bouton de commande positionné sur F/R (Front/Rear) (Avant/Arrière).
Il permet de réaliser une installation HI-Fl du type FRONT-REAR. La section FRONT est commandée par l'entrée IN FRONT qui gère un filtre Lo pass (50Hz - 150Hz) pour SUBWOOFER et un filtre Hi pass (50Hz - 150Hz), disposant chacun d'un contrôle de fréquence et de niveau. La section REAR est commandée par l'entrée IN REAR qui gère un filtre Hi pass (50Hz - 150Hz) identique à celui de la section FRONT, avec son propre contrôle de fréquence et de niveau.
Mode: bouton de commande positionné sur MULTICH. (Multichannel).
Il permet de réaliser une installation HI-FI de type uniquement FRONT à deux voies + SUB. Entrée simple utilisable IN FRONT qui gère un contrôle Lo pass (50Hz - 150Hz) pour SUBWOOFER, un contrôle Band pass pour WOOFERS (50Hz - 150Hz /150Hz - 850Hz) et un contrôle Hi pass pour MID-TW (150Hz - 850 Hz).
Les fréquences de coupe entre SUBWOOFER et WOOFER sont gérées par boutons de réglage de fréquence indépendants; la fréquence de coupe entre WOOFER et MID-TW est contrôle par un simple bouton de réglage. Chacune des trois sorties de puissance est réalisée par un propre contrôle de niveau. La section Hi-pass du filtré MID-TW (150Hz - 850Hz) est produit sur la sortie ajustée préamplifiée OUT M-TW et ne dispose pas de bouton de réglage du volume; le niveau de sortie est équivalent à 0 dB.
LR 605 XR est concu pour l'eventuel ajout d'un kit accessoire pour le contrôle externe du volume du SUB.
Cet accessoire, appelé VCR 01 K, est fourni séparément par audison. Le VCR01K se compose de trois parties:
1) Contrôleur de volume (VCR01);
2) Module à insérer à l'intérieur du LR 605 XR (VCA);
3) Câbles de liaison entre le VCR01 et les agrafes prévues à cet effet sur le panneau des sorties de puissance du LR 605 XR.
PRECAUTIONS
Pour un bon fonctionnement de l'appareil, s'assurer que la température de l'endetroit où il est installé soit comprise entre 0^ et 55^ .
L'endetroit choisi pour l'installation doit être bien aéré et sec.
La tension d'alimentation est de 12 VCC avec négatif à la masse. S'assurer que les caractéristiques de l'installation électrique du vehicule soient adaptées à cet appariel.
Pour une conduite sans risque, désir un niveau d'écoute ne couvrant pas le bruit du traffic environnant.
INSTALLATION
Pour le montage, utiliser les vis et rondelles fournies à cet effet. Pour un résultat optimum de l'installation, il est recommendé d'utiliser les produits de la ligne audison cable qui comprend: cables d'alimentation, cables signal, cables pour haut-parleurs, connecteurs RCA et tous les accessoires complétant le branchement.
ATTENTION
ENTRÉES: Si la masse de sortie de l'autoradio n'est pas la même que celle du châssis, relier la gaine du cable isolant au châssis de l'autoradio.
SORTIES: Ne jamais connecter entre elles ou sur la masse les sorties -R et -L. Avant d'utiliser un contrôle actif, s'assurer qu'il n'ait pas de masse commune aux voies.
RéGLAGES: Si des phénomènes de saturation apparaissent à un niveau de volume modéré, cette signifie que le signal sort distordu de l'autoradio. En ce cas, abaiser le volume de l'autoradio jusqu'à ce que le phénomène disparaisse. Ensuite, régler les niveaux de l'amplificateur jusqu'à n'entendre que de légers phénomènes de saturation.

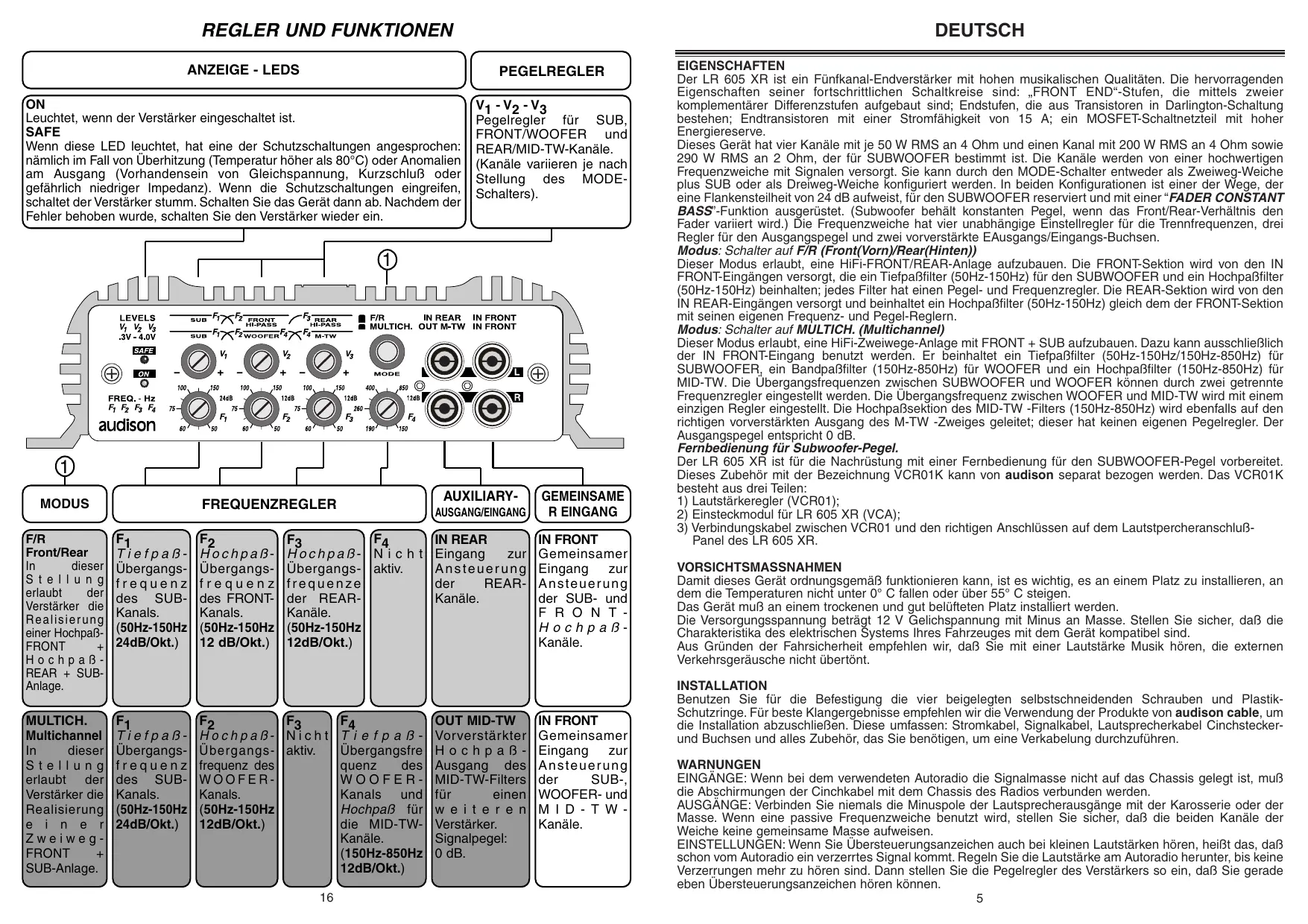

DEUTSCH
EIGENSCHAFTEN
Disposition de l'amplificateur)
INPUT REAR
Dans cette position, l'amplificateur permet derealiser unsysteme Hi PassFRONT ^+ HiPass REAR ^+ SUB.
OUTPUT
MID-TW
Dans cette position, l'amplificateur permet de réaliser un système en FRONT à deux voies + SUB.

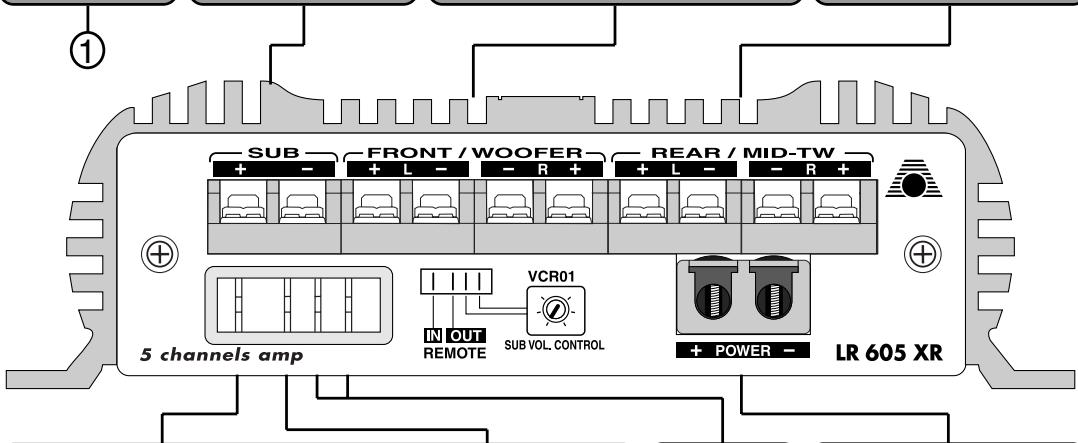

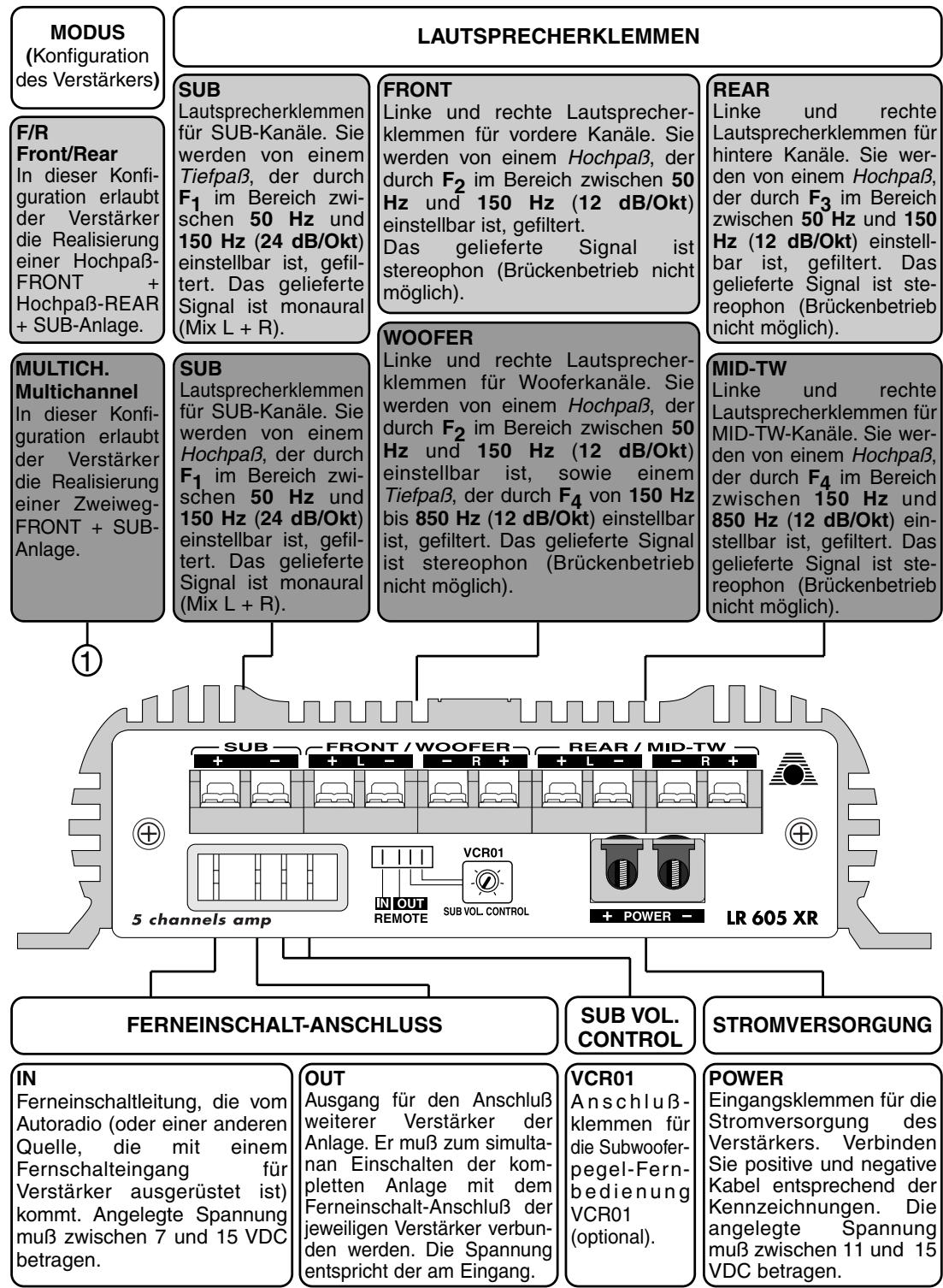

BORNES DE SORTIE
SUB
Sortie de puissance des voies SUB. Elle est filtrée Lo pass, en une gamme de fréquences comprises entre 50Hz et 150Hz (24dB/Ott.), régliable par F_ . Le signal disponible est de type MONO, (Mix L + R).
SUB
Sortie de puissance des voies SUB. Elle est filtrée Lo pass, en une gamme de fréquences comprises entre 50Hz et 150Hz (24dB/Ott.), régliable par F_ . Le signal disponible est de type MONO, (Mix L + R).
FRONT
Sorties de puissance Left et Right pour les voies FRONT. Elles sont filtrées Hi pass, en une gamme de fréquences comprises entre 50Hz et 150Hz (12dB/Ott.), régliable par F2. Le signal disponible est de type STEREO. (Disposition en pont non prévue).
WOOFER
Sorties de puissance Left et Right pour les voies WOOFER. Elles sont filtrées Hi pass, en une gamme de fréquences comprises entre 50Hz et 150Hz (12dB/Ott.), réglable par F_2 et Lo pass, en une gamme de fréquences comprises entre 150Hz et 850Hz (12dB/Ott.), réglable par F_4 . Le signal disponible est de type STEREO. (Disposition en pont non prévue).
REAR
Sorties de puissance Left et Right pour les voies REAR. Elles sont filtrées Hi pass, en une gamme de fréquences comprises entre 50Hz et 150Hz (12dB/Ott.), régable par F3. Le signal disponible est de type STEREO. (Disposition en pont non prévue).
MID-TW
Sorties de puissance Left et Right pour les voies MIDTW. Elles sont filtrées Hi pass, en une gamme de fréquences comprises entre 150Hz et 850Hz (12dB/Ott.), régliable par F_4 . Le signal disponible est de type STÉRÉO. (Disposition en pont non prévue).

REMOTE
IN
Bouton de commande de mise en action pour l'amplificateur, provenant de l'autoradio (ou de toute autre source dotée de sortie pour la commande remo- e pour les amplificateurs). Le voltage applique doit etre compris entre 7 et 15 VDC.
OUT
Sortie pour les amplificateurs du système de reproduction. A relier au REMOTE IN de l'amplificateur successif pour permettre l'allumage simultané de toute l'in-stallation. Voltage disponiblesemblable au REMOTE IN.
SUB VOL.
CONTROL
BORNES
D'ALIMENTATION
VCR01
Terminaux de connection pour le dispositif de contrôle du volume à distance VCR01 (en option).
POWER
Borne d'entrée pour l'alimentation de l'amplificateur. Relier le positif et le négatif de la batterie selon les polarités individues. Le voltage appliqué doit être compris entre 11 et 15 VDC.

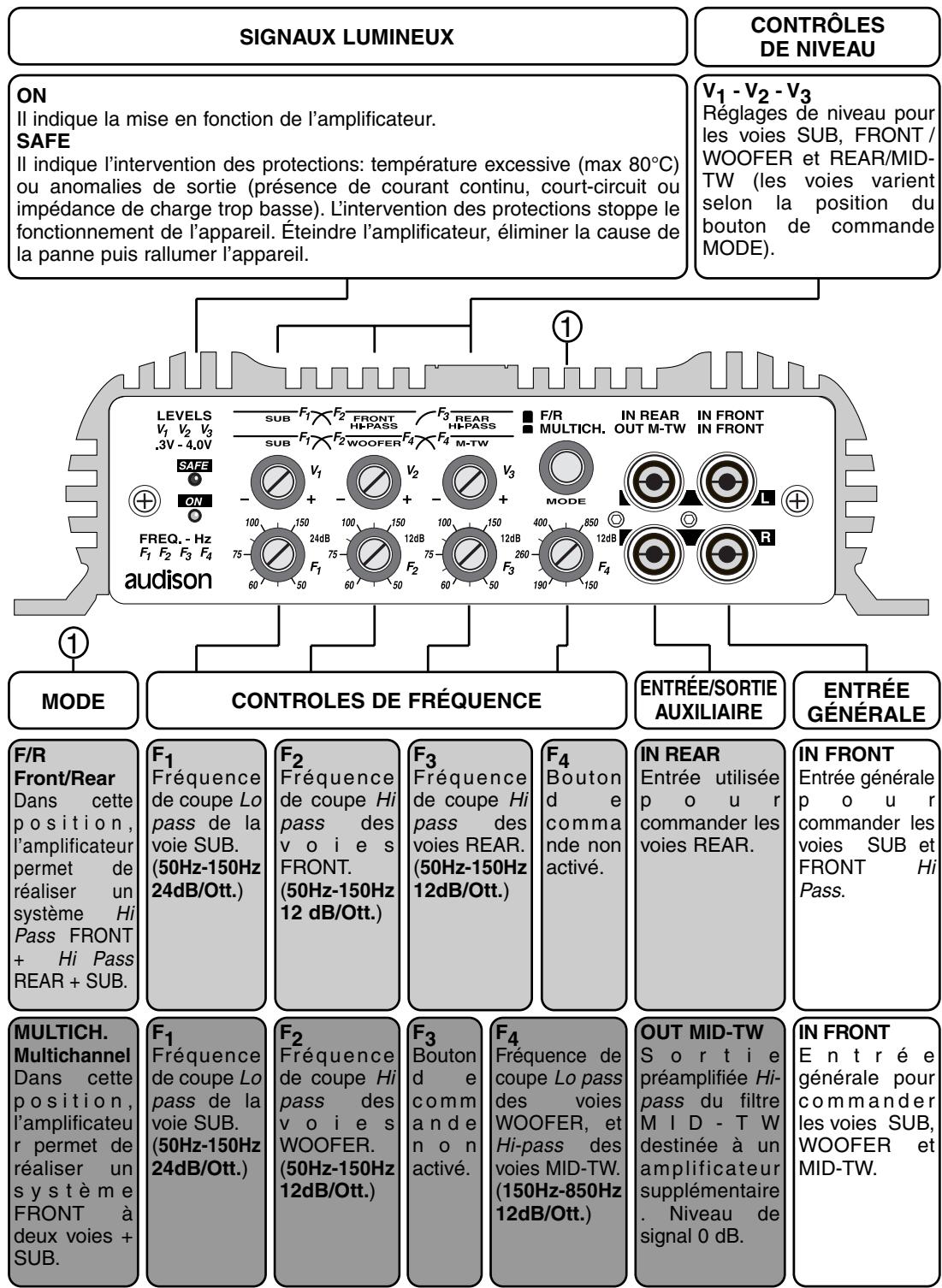

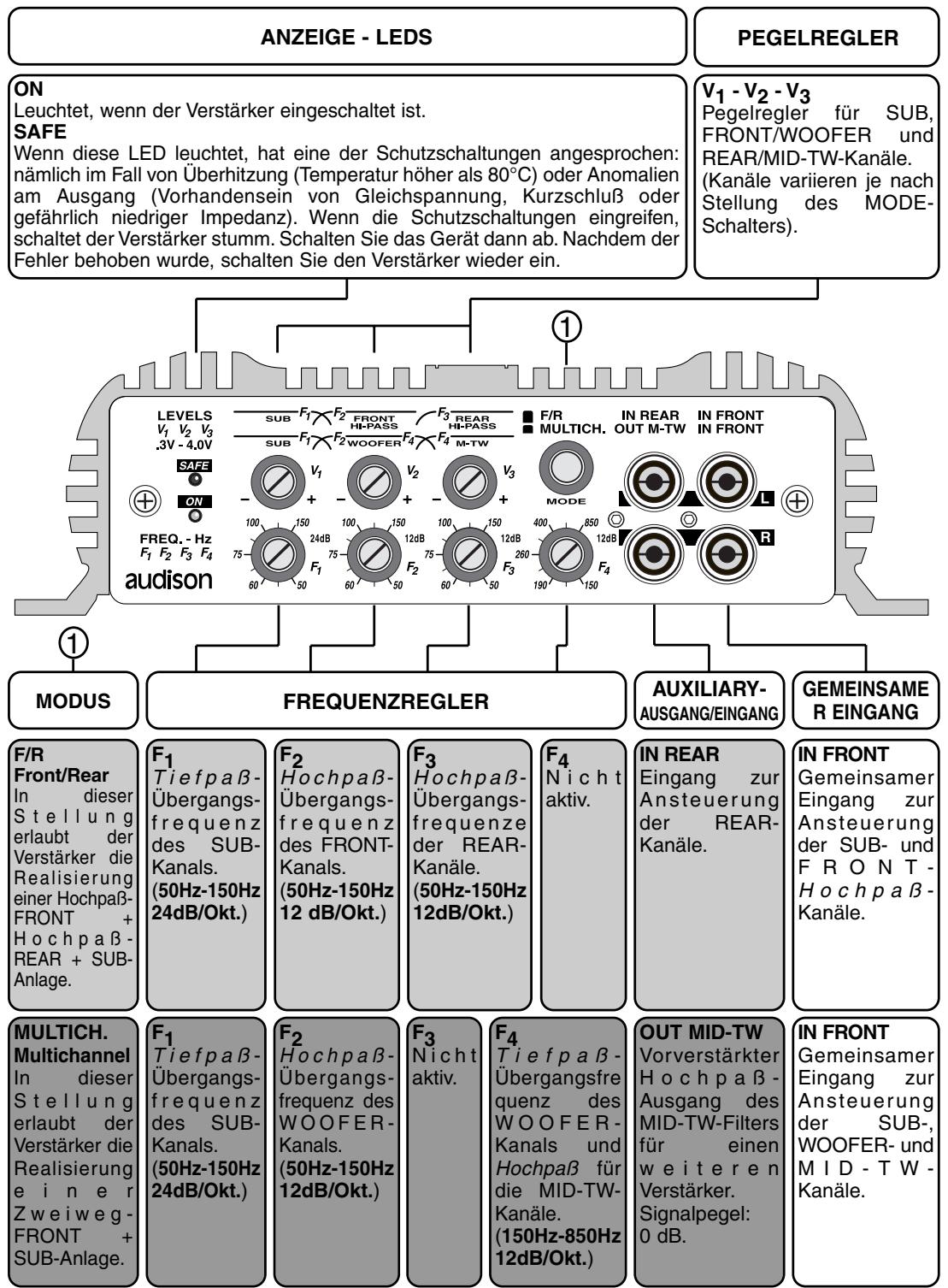

BOUTONS DE COMMANDE ET FONCTIONS

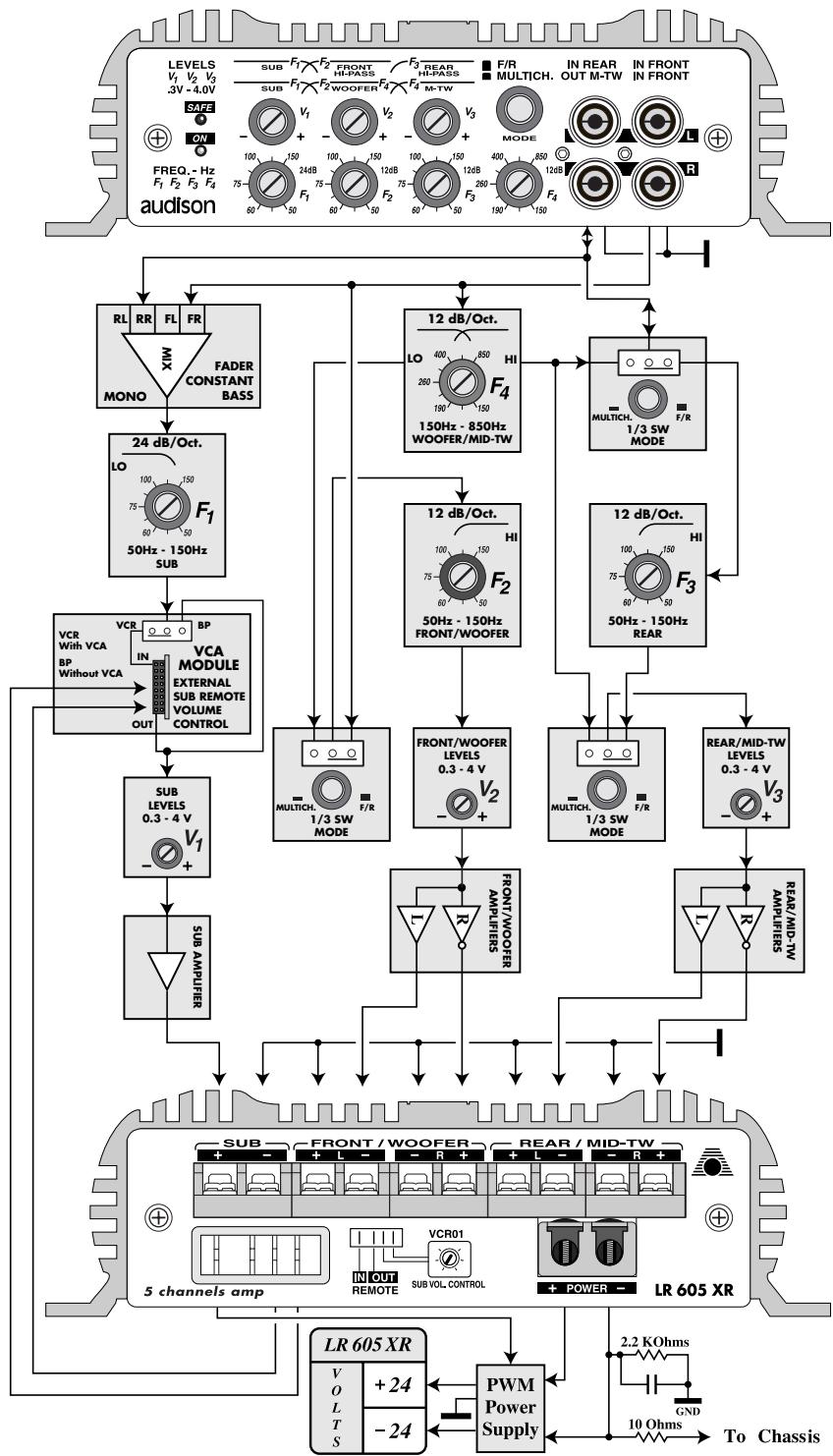

BLOCK DIAGRAM

ENGLISH
TECHNICAL DATA
POWER SUPPLY 11 ÷ 15 VDC
IDLING CURRENT 1.8 A
