GAZ R410A - Climatiseur ALPINA CLIMATISATION - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur à gaz R410A
Caractéristiques techniques principales	Utilisation de gaz réfrigérant R410A, efficacité énergétique élevée
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Largeur : 80 cm, Hauteur : 60 cm, Profondeur : 30 cm
Poids	50 kg
Compatibilités	Compatible avec les systèmes de ventilation standard
Puissance	5 kW
Fonctions principales	Refroidissement, déshumidification, mode silencieux
Entretien et nettoyage	Filtres à nettoyer tous les 3 mois, vérification annuelle par un professionnel
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facile avec un manuel d'utilisation
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les surcharges
Informations générales	Produit garanti 2 ans, service client disponible pour assistance technique

FOIRE AUX QUESTIONS - GAZ R410A ALPINA CLIMATISATION

Comment puis-je régler la température de mon climatiseur ALPINA ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' et utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Mon climatiseur ne s'allume pas, que faire ?

Vérifiez d'abord si l'appareil est bien branché. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel.

Comment nettoyer le filtre de mon climatiseur ?

Pour nettoyer le filtre, retirez-le de l'unité, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Quel type de gaz utilise le climatiseur ALPINA ?

Le climatiseur ALPINA utilise le gaz R410A, qui est un fluide frigorigène respectueux de l'environnement.

Pourquoi mon climatiseur fait-il du bruit ?

Un bruit excessif peut être causé par des objets obstruant l'unité ou un filtre sale. Vérifiez également si l'unité est bien installée et de niveau.

Quelle est la consommation électrique de l'ALPINA CLIMATISATION ?

La consommation électrique dépend du modèle, mais en général, elle est indiquée sur l'étiquette énergétique de l'appareil. Consultez le manuel pour plus de détails.

Puis-je utiliser mon climatiseur en hiver ?

Certains modèles peuvent être utilisés en hiver, mais il est préférable de vérifier le manuel d'utilisation pour connaître les spécificités de votre appareil.

Comment savoir si le gaz R410A doit être rechargé ?

Si vous remarquez une diminution de la performance de refroidissement, il se peut que le gaz ait besoin d'être rechargé. Contactez un technicien qualifié pour un diagnostic.

Quel est le niveau sonore de l'appareil ?

Le niveau sonore varie selon le modèle, mais il est généralement inférieur à 60 dB. Consultez le manuel pour obtenir des informations spécifiques.

Comment optimiser l'efficacité énergétique de mon climatiseur ?

Pour optimiser l'efficacité, maintenez les filtres propres, fermez les fenêtres et les portes, et utilisez le mode éco si disponible.

MODE D'EMPLOI GAZ R410A ALPINA CLIMATISATION

Guide d'utilisation : p. 2 à 32.

Gaz R410A

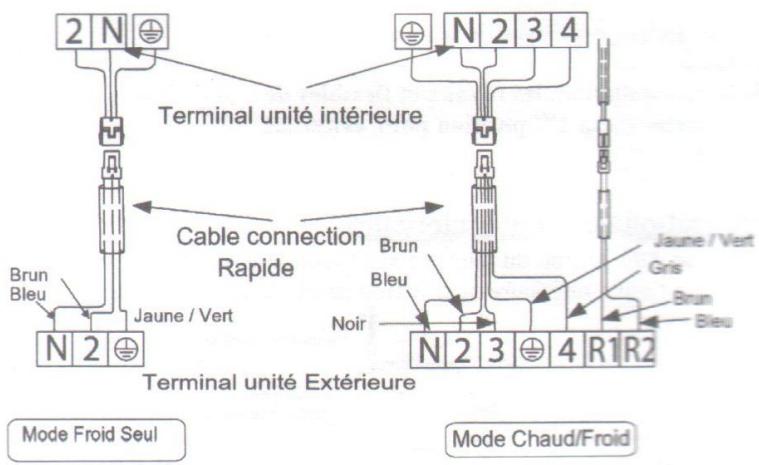

POUR MODELES AVEC CONNECTEUR RAPIDE PRETA POSER

AUS-09H53R010L4(b4) (réf 1584)

AUS-12H53R130L4(a4) (réf 1538)

AUS-18H53R220D4(b5) (réf 1539)

RESPONSABILITIES

Nous déclinons toutes responsabilités concernant :

1. un mauvais branchement ou connexion des raccords,
2. le piage ou la dépréciation des liaisons frigorifiques,
3. des chocs subs à l'installation du produit,
4. une installation non conforme aux réglementations en vigueur (montage, sécurité électrique,...),
5. d'eventuels coûts, services ou sinistres provoqués par un mauvais montage,
6. un serrage trop fort écrasant le collé battu et causant une fuite de gaz,
7. un dénivèle entre unité interieure et unité extérieur supérieure 2 metres,
8. la presence de corps étrangers dans le circuit frigorifique,
9. la perte de charge due au dépassement des longueurs des liaisons frigorifiques,
10. des problèmes dus à une mauvaise inclinaison des tubes d'évacuation ayant provoqué un dégât des eaux,
    11.toute fuite presente sur les liaisons frigorifiques ou les raccords
    12.un manque d'entretien, un dernier d'installation, d'utilisation ou de manipulation.

IMPERATIF

1. Lisez la notice d'utilisation pour le montage et l'entretien de votre climatisation et conserveze la,
2. Utilisez des gants durant toute l'installation de votre climatisationur.

RAPPEL PRISE EN CHARGE DE GARANTIE

N°INDIGO 0825346604

GARANTIE 2 ANS PIECES

SOMMAIRE

Sécurité 5
Composants 7
Télécommande 9
Service et Maintenance 16
Dépannage 17
Installation ^+ accesoes 19
Foire aux questions 27
Pannes fréquentes réparables par l'utilisateur 29
Pannes nécessitant le déplacement d'un frigoriste 30
SAV 31
Recyclage 32
- Nous vous remercions d'avoir besoin ce système de climatisation. Avant la mise en service, veuilles dire ce GUIDE D'UTILISATION attentivement et le conserver en vue d'une utilisation ultérieure.
- Contactez notre centre de services local, il effectuera l'installation rapidement et conformément à vos besoins.

GARDEZ TOUJOURS VOTRE UNITE EXTERIEURE EN POSITION VERTICALE DURANT LA MANIPULATION.

SECURITE

Assurez-vous d'avoir lu et compris intégralement ces consignes de sécurité avant tout utilisation. Les précautions décrites ci-après sont essentielles et doivent être strictement observées.

	Branchement à terre		Interdit
	Débrancher la prise		Impératif

MISE EN GARDE

• Ne pas tirer sur le cable d'alimentation. Maintenez la fiche pour déconnecter l'appareil lorsque vous le mettez hors tension. Le cordon pourrait se rompre et provoquer un incendie.

• Pour des raisons de santé, il est deconseilé de laisser l'air froid souffler directement vers vous durant une longue période.

• N'effectuez aucune connexion intermédiaire et n'allongez pas le cordon d'alimentation. N'utilise pas de blocs multiprises. Une mauvaise connexion, une isolation insuffisante et un courant excessif pourraient entrainer un incendie.

• Ne branchez pas le cordon d'alimentation lorsque le commutateur est activé (des étincelles peuvent survenir et provoquer un incendie). Enlevez la fiche de prise ou coupez l'alimentation en cas d'inutilisation prolongée (la poussière accumulée peut provoquer un incendie).

• Réserve une prise exclusive à chaque unité. Chaque ligne devrait en outre être dotée d'un système de déconnexion, d'un disjoncteur et d'un fusible distinct.

• Evitez strictement d'endommager le cordon d'alimentation ou d'effectuer des assemblages. Le fait d'appliquer des corps étrangers sur le cordon, de le chauffer ou d'effectuer des assemblages de fortune peut entrainer un court-circuit et une electrocution.

SECURITE

ATTENTION

-Nettoyezvoiressystemede conditionnement d'aira l'aide d'un chiffondoux et sec.Nutilisez pas de solvants chimiques,d'insecticides,desprays inflammbles oude produits de nettoyagesusceptiblesd'altererl'aspectdel'unité.

• Faites installer l'appareil conformément aux reglementations de cablage de votre pays. L'appareil ne peut pas etre installe dans une buanderie. Il doit etre positionne a 2.3m au dessus du sol et positionne pour que la fiche soit accessible. Ce climatiseur doit etre instalé avec un interrupteur de sécurité tripolaire donc les contacts sont eloignes au moins de 3mm entre les pôles et en conformite avec la reglementation

• Ne placez pas de systeme à flamme neue à un endroit exposé à la ventilation de l'appareil. Il pourrait en résultat une chauffe insuffisante.

• N'installez pas votre système dans des endroits représentant des risques de fuites de gaz inflammable. Si une étincelle venait a etre generations par 1'unité, elle pourrait provoquer un incendie ou une explosion.

• Arretez et débranchez immédiatement l'appareil en cas d'anomalie (odeur de brûlé, ...).

• N'utilise pas cet apparéil à des fins particulières. Ne l'utilise pas pour stocker des équipements de précisions, alimentés, peinture,... requérant une certaine humidité et température, car leur qualité pourrait s'en couver ALTER.

• Fermez les portes et fenêtres. Si vous utilisez yoursse appareil pendant une longue période et que l'air ambiant devient désagreable, ouvre une porte pendant quelques minutes pour rafraîchir l'atmosphère.

• N'utilisez pas l'appareil en mode COOL/DRY pendant une longue période sous une humidité elevée (sup. à 80%). De la condensation pourrait se former sur l'unité si une porte/fenêtre est ouverte ou que l'humidité ambiente est haute.

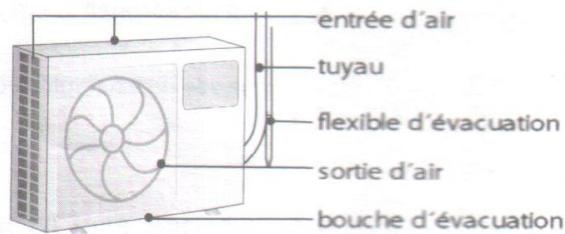

UNITE EXTERIEURE

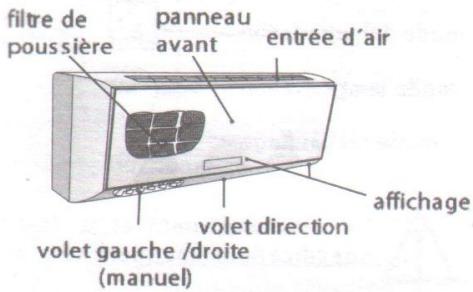

UNITE INTERIEURE

Pour les différents modèles, l'aspect de modèles internes et externes sont différents.

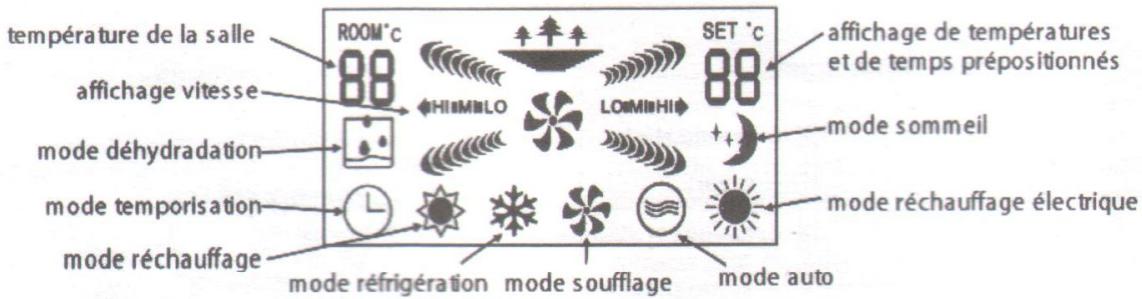

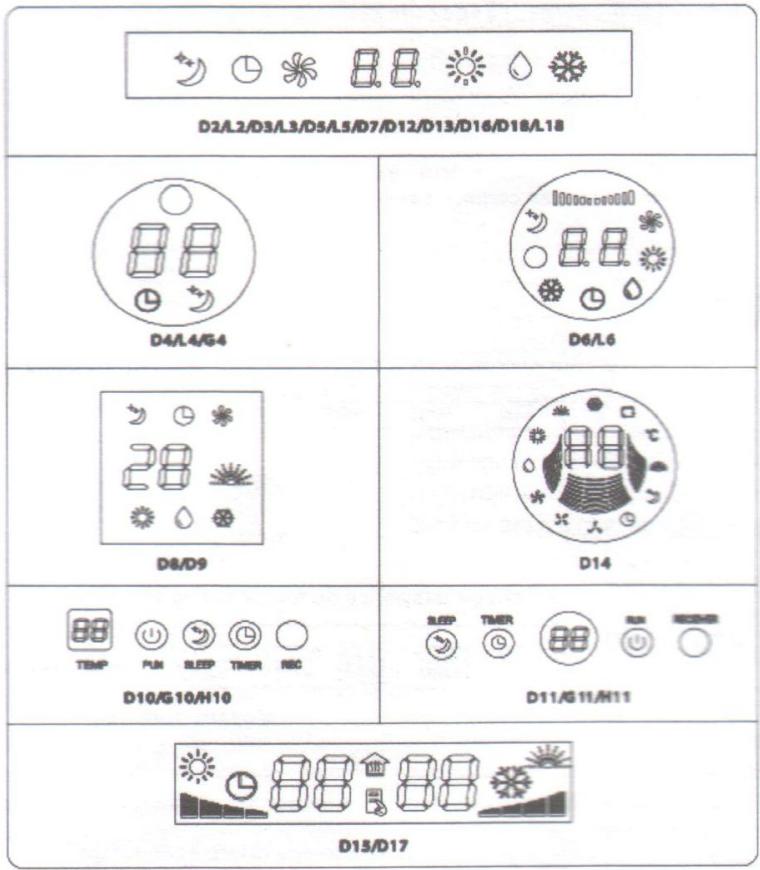

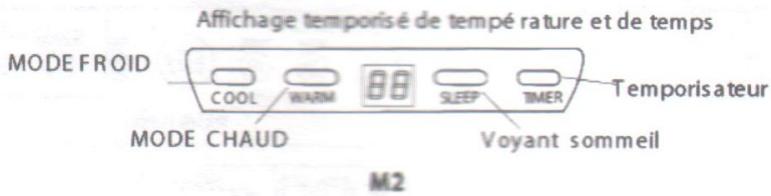

Types d'affichage

Les schémas suivants sont les différents types d'affichage sur les différents modèles dans ce Manuel, il faut prendre l'apparéil comme base dans l'utilisation.

A: Indicateur

Voyant marche

B:Figure 88 + voyant

C: Fenêtre affichage LED (normalement affché à droite de l'appareil)

A l'utilisation, seules les figures concernées sont allumées

Le développement et la recherche font progresser la technique. Ainsi les informations specifications changent sans cesse, nous nous excusons de ne pas vous informer a part.

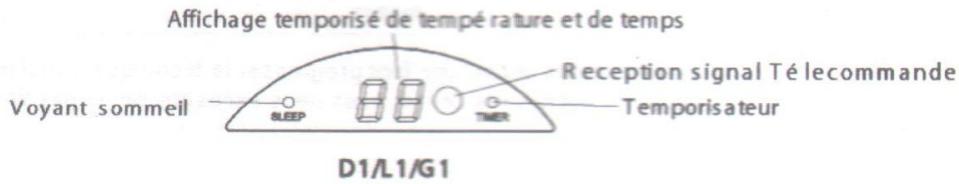

Types d'affichage

Ala manipulation, seuIa fenêtres d'affichage LED concenneeest allumee.

Le développement et la recherche font progresser la technique. Ainsi lesinfos et specifications changent sans cette, nous nous excusons de ne pas vous informer à part.

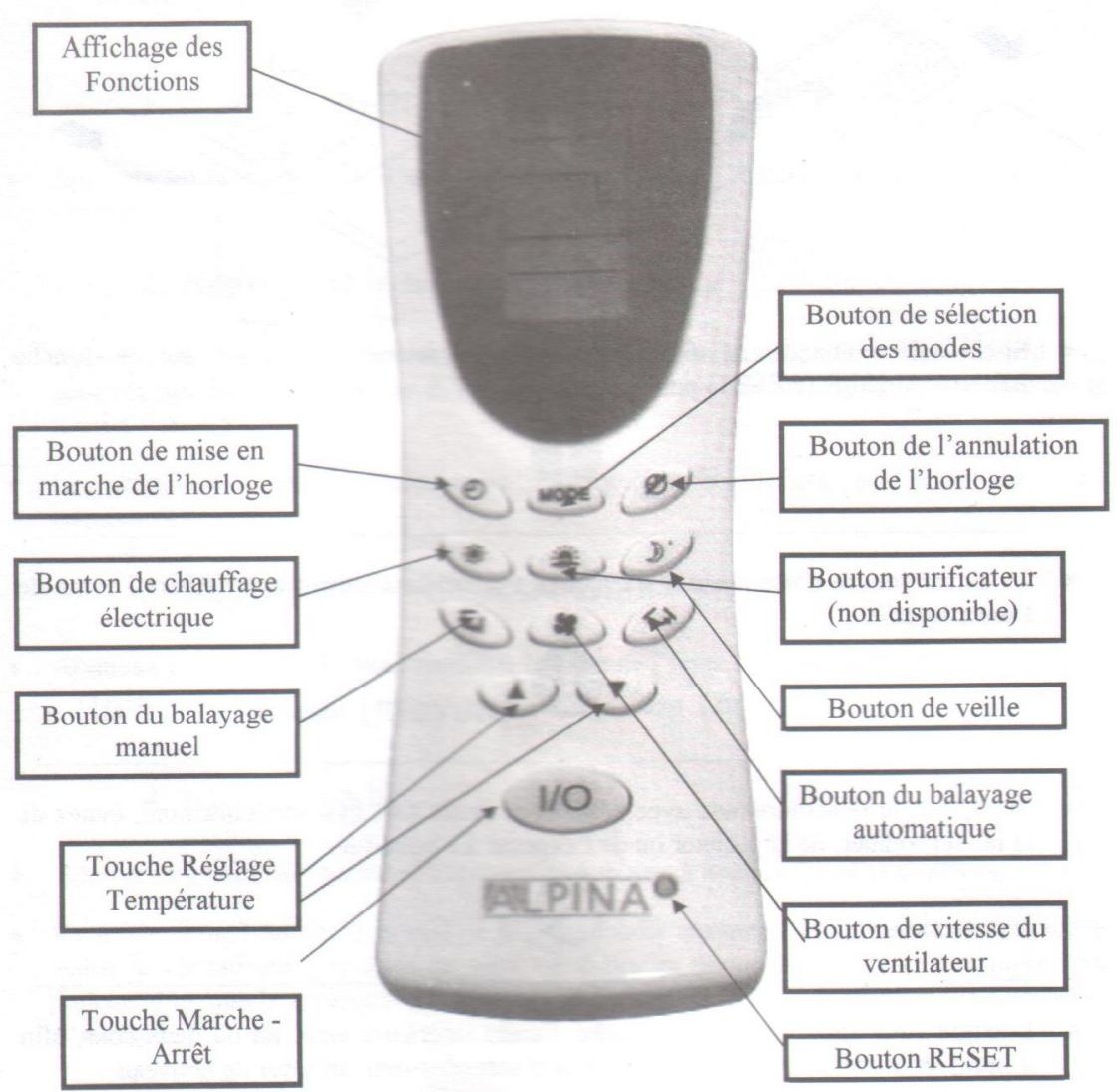

TELECOMMANDE

Emission du signal

TELECOMMANDE

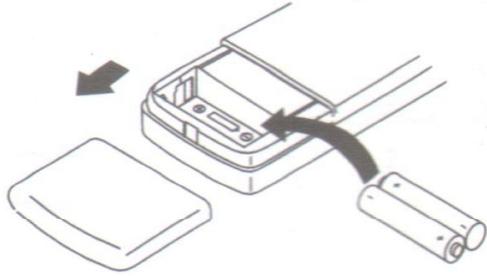

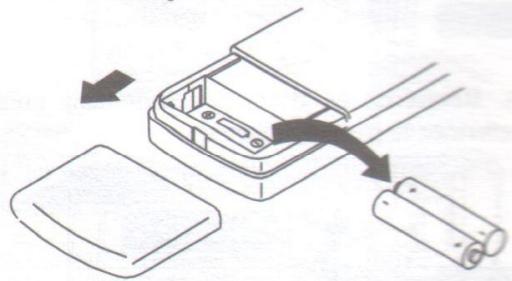

1. Ouvrez le couvercle arriere. Introduisez les piles (2 piles de 1.5V - format LR03 ou AAA)

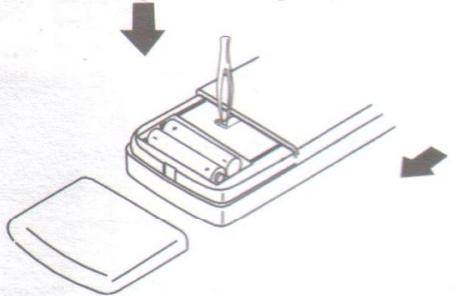

1. Court-circuiter les contacts RESET comme indiqué (court-circuiter après le changement des piles).

REMARQUE

• Si la télécommande ne fonctionne pas correctement, appuyer sur la touche REINITIALISER (RESET) pour y remedier.

Le signal sonore porte jusqu'à six metres s'il est directement orienté vers l'avant de l'unité interieure.

• Manipulez la télécommande avec soin. Pour éviter tout dysfonctionnement, évitez de la laisser tomber, de la projeter ou de l'exposer à l'humidité.

Lorsque you appuyez sur une touche, l'unité interieure émet un ou deux sons, afin d'indiquer la réception du signal. Si vous n'entendez rien, appuyer de nouveau.

• Enlevez les piles si vous n'utilise pas la télécommande durant une période prolongée.

TELECOMMANDE

- Contrôle des diverses fonctions à l'aide de la télécommande

1. Marche / Arret

• Appuyez sur la touche I/O : l'appareil se met en marche. Appuyez une nouvelle fois pour l'arrête.

2. Reglage de la température

• Appuyez sur les touches suivantes pour régler la température. Pour descendre d^1C , appuyez une fois sur la touche «▼» et pour augmenter de 1^ , appuyez une fois sur la touche «▲ »
• Le changement de la température programmée s'affichera à l'écran de votre télécommande.

3. Reglage de la vitesse du ventilateur

• Appuyez sur cette touche pour modifier le début de l'unité interieure comme suit :

$$ - (\text {f a i b l e}) \longrightarrow - (m o y e n) \longrightarrow - (e l e v e) \longrightarrow @ (\text {a u t o}). $$

4. Mise en veille

• Appuyez sur cette touche pour l'activer puis appuyez à nouveau pour la désactiver.
• Ce mode permet lors du sommeil de la personne de maintainir la temperature de la piece. Ainsi le climatiseur s'arrête au bout de 8 heures pour éviter d'avoir une piece trop fraîche alors que la personne est endormie. Il permet également de réaliser des économies d'énergie.

5. Orientation du flux d'air

• Appuyez sur cette touche, le déflecteur se déplace suivant un angle précis. Pour orienter le déflecteur de l'unité interieure, respectez l'ordre suivant :

$$ (1) \rightarrow (2) \rightarrow (3) \rightarrow (4) \rightarrow (5) (\text {F i g . 2}) $$

La position exacte du déflecteur apparait aussi sur l'affichage de la télécommande.

REMARQUE: En mode DRY ou COOL, l'air souffle vers le bas en (4) ou (5) pendant une-heure puis passée automatiquement à l'horizontal afin d'éviter la formation de gouttelettes.

TELECOMMANDE

• Appuyez sur le bouton BALAYAGE, le déflecteur commence à se déplacer automatiquement.

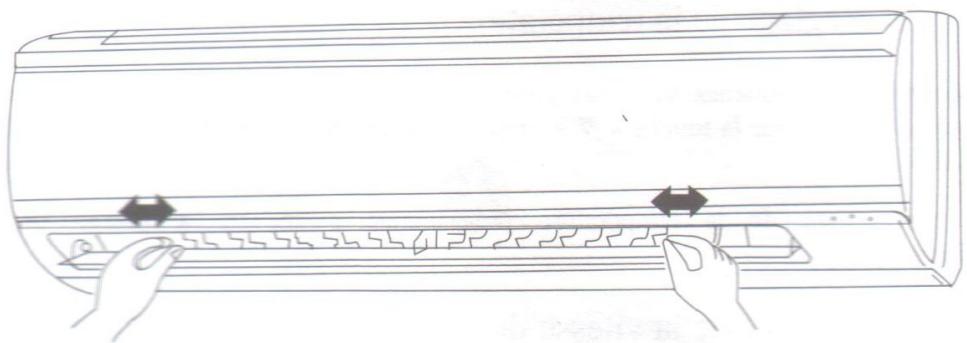

Orientation gauche / droit du flux d'air

Déplacez manuellement de déflecteur gauche / droit afin de modifier l'orientation du flux d'air. Effectuez cet ajustement avant d'utiliser l'unité car en cours de fonctionnement, le déplacement automatique du déflecteur pourrait vous coincer les doigs (Fig 1).

(Fig.1)

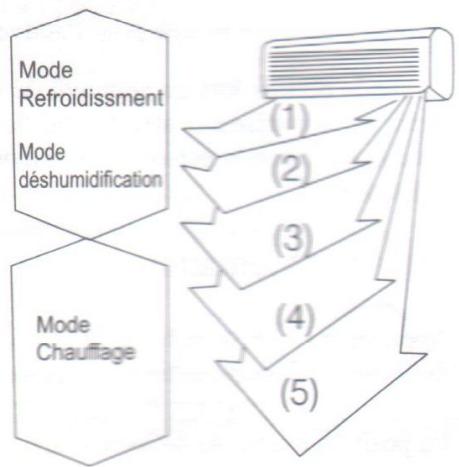

CONSEILS

En mode déshumidification ou mode refroidissement, sélectionnez la position @ (auto), l'air souffrant vers le bas en (1). En mode chauffage, sélectionnez la position (auto), l'air souffrant vers le bas en (4).

Utilizez la telecommande pour ajuster l'orientation ascendante / descendante du flux d'air. Pour eviter toute blessure, ne manipulez pas le deflecteur.

(Fig.2)

TELECOMMANDE

6. Sélection du mode d'exploitation

1. MODE AUTO

Une fois l'unité activée, le mode d'exploitation passera à refroidissement, déshumidification ou chauffage selon la température ambiente. Si le climatiseur est arrêté pendant deux heures, il redémarrera dans le mode spécifique avant l'amit. Une fois le mode d'exploitation définit, il ne sera pas influencé par une évientuelle modification de la température ambiente.

Pour une température ambiente (TA)	Modèle réversible
	Mode	Température programmée
Supérieure à 25-26°C	Refroidissement	24°C
De 25-26°C		TA-2
De 23-25°C	Déshumidification	TA-2
Inférieure à 25-26°C	Chauffage	26°C

2. MODE REFROIDISSEMENT

Appuyez sur la touche REGLAGE TEMPERATURE pour modifier la température programmée. Une fois que la température programmée est atteinte par le climatiseur, l'unité extérieur se coupe mais l'unité interieure continue de souffler de l'air pourmaintenir la temperature. L'unité extérieur se réencclenchera des que la sonde de l'unité interieure aura sentie un changement de temperature ambiente.

3. MODE DESHUMIDIFICATION

Appuyez sur la touche de BALAYAGE MANUEL ainsi que sur la touche BALAYAGE AUTOMATIQUE pour modifier la direction ascendante / descendante du flux d'air. Appuyez sur la touche VITESSE VENTILATEUR pour modifier la vitesse du ventilateur de l'unité interieure.

4. MODE VENTILATION

Ce mode permet seulement de ventiler toute piece. Aucune production de froid ou de chaud ne sera effectuee.

5. MODE CHAUFFAGE

Appuyez sur la touche REGLAGE TEMPERATURE pour modifier la température programmée. Une fois que la température programmée est antérieille par le climatiseur, l'unité extérieur et l'unité interieure se coupent. Le climatiseur se reenclenchaient dans que la sonde de l'unité interieure aura senti un changement de température ambiente.

CONSEILS: Mode CHAUFFAGE: la chaleur saine reside dans la différence par rapport à la température extérieure! La température programmesse pour le chauffage ne doit pas être excessivement différente de la température extérieure. Bien qu'elle varie d'une région à l'autre, il est conseilé de régler la temperature entre 20^ et 24^ . L'effect de chauffage diminue lorsque la temperature ambiente tombe en dessous de 5^ .

TELECOMMANDE

7. Minuterie

Gracé à cette fonction, vous pouvez combiner un démarrage et/ou un arrêt différé de votre climatiseur.

1. Pour demander un démarrage différé de votre climatiseur :

• Eteignez notre climatiseur avec la télécommande,
  Appuyer sur le bouton MARCHE de la minuterie, « | » clignote sur votre télécommande.

Chaque pression sur ce bouton augmente le reliai de demarrage d'une heures.
Pour memoriser le nombre d'heure, appuyez sur REGLAGE de la minuterie.

2. Pour demander un arrêt différé de votre climatiseur :

• Allumez leur climatiseur avec la télécommande,
  Appuyez sur le bouton ARRET de la minuterie, « o » clignote sur votre télécommande.

Chaque pression sur ce bouton augmente de retard d'arrêt d'une heures.
Pour mémoriser le nombre d'heure, appuyez sur REGLAGE de la minuterie.

REMARQUE: Pour supprimer la minuterie, appuyez sur le bouton ANNULATION de la minuterie. Si l'alimentation est coupée, l'hourne devra à nouveau être programmée, sinon la minuterie ne fonctionnera pas correctement.

Commande via le commutateur de secours

Si les piles de la télécommande sont déchargees ou que la télécommande est defectuese, utilisez le commutateur de secours.

(Modèle à thermo pompe) :

Chaque fais que vous appuyez sur le commutateur, le système parcourt la série suivante :

REFROIDISSEMENT CHAUFFAGE STOP

Procedure d'utilisation du commutateur de secours :

Mode	Temp. Programmée	Vit. Ventilateur	Déflecteur
FROID	24°C	GRANDE VITESSE	BALAYAGE
CHALEUR	26°C	GRANDE VITESSE	BALAYAGE

SERVICE ET MAINTENANCE

En cas d'inutilisation prolongee

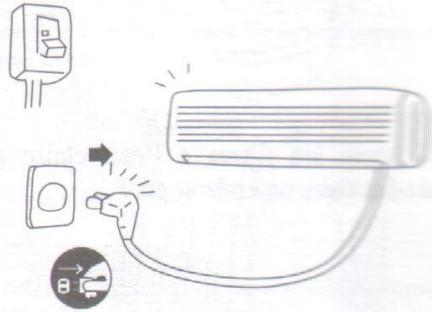

Utilisation du climatiseur

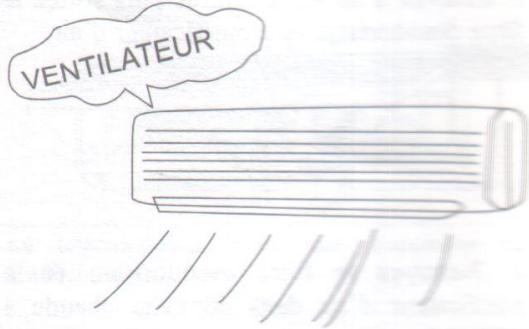

1. Faites fonctionner le ventilateur uniquely pendant 3-4 heures afin de secher totally les composants de l'unite interieure. Sélectionnez le mode COOL ou HEAT, puis les températures programmées les plus élevées et activez le ventilateur.

1. Arretez le climatiseur, débranche la fiche (important en cas d'inutilisation prolongée car les poussières accumulées peuvent provoquer un incendie).

1. Enlevez les piles de la télécommande

1. Nettoyez les filtres et replacez-les dans leur logement. Nettoyez l'unité interieure à I'aide d'un chiffon doux. N'utilise pas d'essence, de benzène, de diluant, de poudre abrasive, de détergent, d'insecticide, etc. pour nettoyer l'unité car vous pourriez I'abimer.

1. Ne pas couvrir ou obstruer les entrées et sorties des unités interieures et extérieures.

1. Le cable de terre doit être bien fixé.
   Insérez les piles et branchez la prise.

SERVICE ET MAINTENANCE

• Le filtrtre désodorisant et le purificateur d'air doivent être nettoyés régulièrement. N'ouvre le panneau frontal qu'après l'arrêt complet du climatisationur.

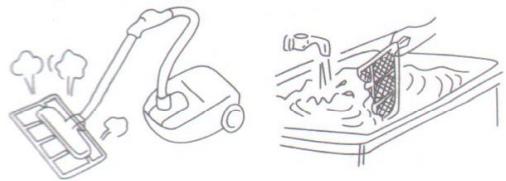

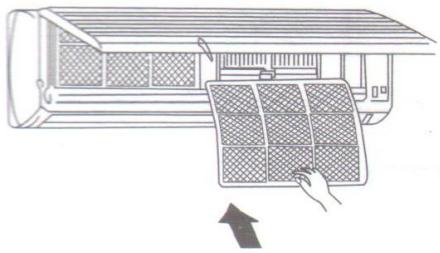

Les filtres doivent etre nettoyés toutes les deux semaines.

1. Elevez les filtres.

1. Nettoyez les filtres à l'aide d'un aspirateur ou en les secouant doucement (s'ils sont très sales, lavez-les dans de l'eau chaude à moins de 45^ contenant un agent nettoyant neutre).

1. Nettoyez les filtres à l'eau claire puis sechez-les dans un endroit aéré.

1. Reinserez-les dans leur logement puis refermez le panneau frontal.

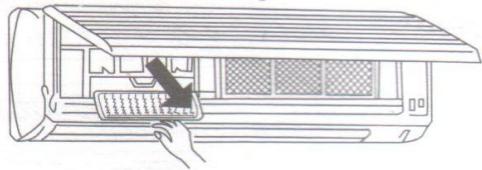

Nettoyage du filtré désodorisant et du purificateur d'air.

1. Enlevez d'abord les filtres puis sortez le filtrtre désodorisant et le purificateur d'air.

1. Nettoyez le filtré désodorisant et le purificateur d'air dans de l'eau chaude à moins de 45^ contenant un agent neutre nettoyant.

1. Nettoyez les filtres à l'eau claire puis sechez-les dans un endroit aéré.

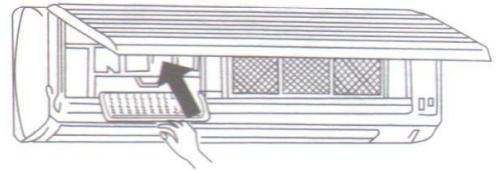

1. Reinserez-les dans leur logement puis reference le panneau frontal.

DEPANNAGE

• Si des problèmes ne peuvent être résolus via les procédures cédessous, arrêtez le climatiseur et contactez notre centre de service local.

Problème

Le conditionneur d'air ne fonctionne pas.

La télécommande n'est pas disponible ou n'affiche rien.

L'unité ne fonctionne pas lorsqu'j appuie sur la touche MARCHE / ARRET.

Le rafraîchissement et le chiffage manquent d'efficacité.

L'air ne sort pas immédiatement lorsqu'active le mode chauffage.

Explication

Y a-t-il une panne de secteur? La fiche est -elle débranchée?
Le fusible ou le commutateur d'alimentation sont-ils coupés?
La tension est-elle supérieure a 253V ou inférieure a 207V?
La minuterie est-elle correctement programme?

En cas d'utilisation anormale ou de changements trop (^) frquents du mode d'exploitation, il se peut que la télécommande cesse de fonctionner. Debranchez puis rebranchez l'unité.
Si la télécommande affiche des symboles flous ou la totalite des symboles, remplacez les piles.
Il s'agit d'un système de protection du compresseur en fonction des instructions du microproceseur. Veuillez patienter 3 minutes.

La température est-elle définie?
- Les frais sont-ils sales ?
L'unité extérieur est-elle obstruée?
La veille est-elle activée?
Le ventilateur interieur est-il regle a une vitesse peu élevé?
- Les portes et fenêtres sont-lesi-fermées?

C'est tout a fait normal, l'air ne sera diffusé que quand il sera suffisamment chaud. Veuillez patienter.

Problème

Le ventilateur de l'unité interieure s'arrête environ 10 minutes durant le chauffage.

L'unite émet des bruits de craquements.

Yous entendez de I'eau couler.

L'unité interieure émet un chuiment ainsi qu'un cliquetis.

L'air diffusé par le conditionneur a une odeur bizarre.

De I'eau fuit de I'unité extérieure.

Explication

Ce phénomène est du au dégivrage de la bobine de l'unité extérieure. L'opération dure environ 10 minutes au maximum (la bobine gèle lorsque la température extérieure est BASSE et I'humidité, élevée).
- Il s'agit de bruits de friction provoqués par l'expansion et la contraction du panneau frontal à la suite de changements de température.
- Son du réfrigerant qui se dilate dans le conditionneur.
- Son de l'eau accumulée qui s'égoutte sur l'échangeur thermique.
- Son du givre qui fond sur l'échangeur thermique.
- Cliquetis du ventilateur ou du compresseur quand il est activé?
- Chuiment du réfrigerant à l'intérieur du conditionneur ?

• Les cycles du climatiseur absorbent normalement les odeurs du mur, du tapis, des meubles et des tissus.
  Durant le refroidissement, le tuyau de raccordement ou le raccord du tuyau a etefrefroidi, formant des lors un condensat.
• De l'eau et de la vapeur d'eau seront dégagées durant le chauffage ou le dégivrage.
• De l'eau s'égouttera de l'échangeur thermique en cours de chauffage.

INSTALLATION (utiliser des gants)

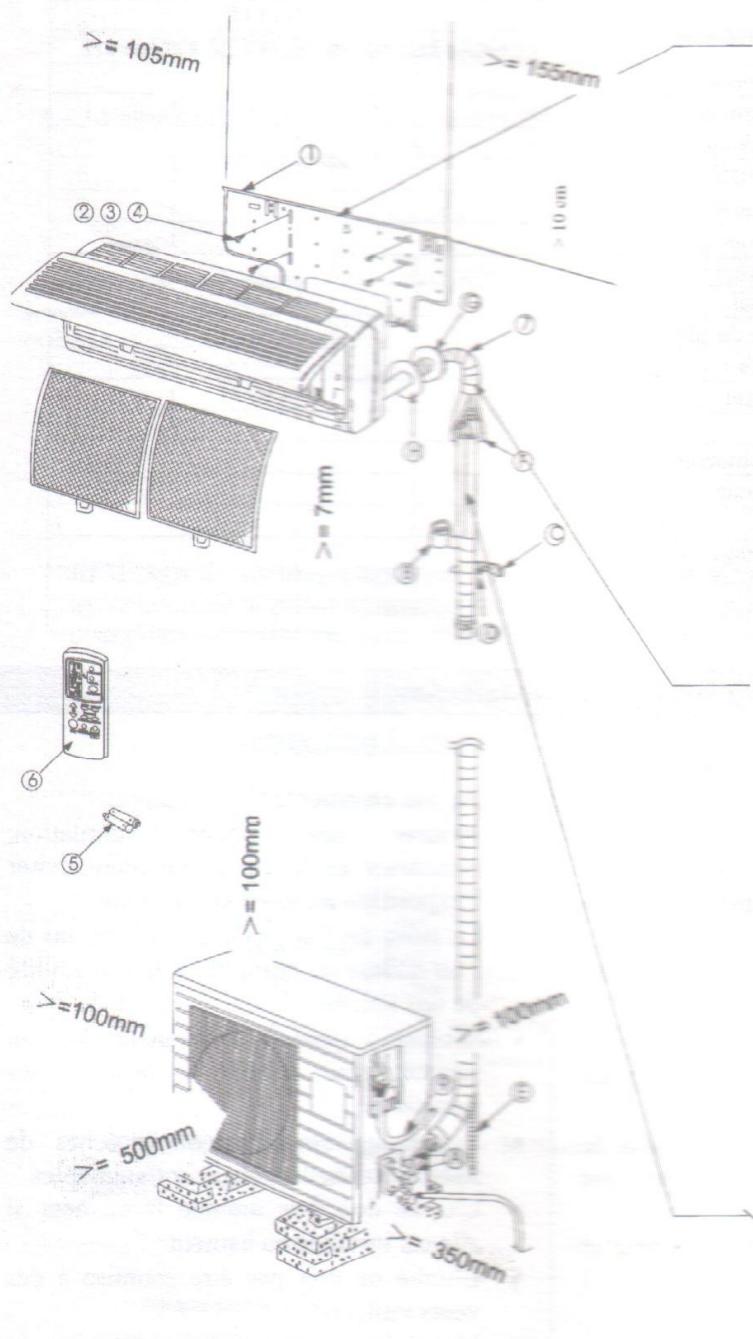

- Schemad'installation

Confirmer l'emplacement d'installation via le repere de la plaque de montage de I'unité interieure.

Remarque: ne pas placer le flexible de vidange en hauteur.

Le tuyau de raccordement peut etre instalé sur la face arriere, droite, inférieure ou arriere gauche.

Couvrir le tuyau de raccordement à l'aide d'isolant thermique.

Epaisseur de l'isolant: 8mm

Placer une cale en bois d'une epaisseur supérieure à 20mm entre le mur et le tuyau de raccordement, ou couvrir le tuyau de raccordement de 7 ou 8 couches d'adhesif, en cas d'installation du tuyau de raccordement sur un mur pourvu d'un treillis métallique ou d'un fin blindage.

INSTALLATION (utiliser des gants)

Avant l'installation, inspectez les accessoires suivants :

ACCESSOIRES	QUANTITE
	Unite Intérieure	Unité Exterrieure
Plaque de montage	1
Joint d'écoulement		1
Flexible de vidange	1
Manchon d'isoolation		1
Liaison frigorifique liquide		1
Liaison frigorifique gaz		1
Liaison électrique	1
Câble signal	1
Tarverse + sortie du mur		1
Silentblocs		4
Ruban isolant		1
Mastic		1
Support de télécommande	1
Télécommande	1
Piles	2
Sachet de vis + chevilles	1
Notice	1

Consignes d'installation :

1. Emplacement de I'unite interieure

L'air réfrigéré doit pouvoir être diffusé vers chaque endroit de la pierce.
- La hauteur maximale entre les deux unités est de 2 metres.
- Monter sur un mur bien stable pour éviter les vibrations.
- Eviter l'exposition directe au soleil.
Veillez a prévoir une évacuation aise de la condensation.
- Ne pas provoquer d'interfERENCE avec le signal de la télécommande par une lampe fluorescente.
- Distance minimale entre le climatiseur et les apparciels menagers (TV,...): 1 metre.

2. Emplacement de l'unité extérieure

• Ne pas obstruer le flux d'air.
  Assurer une bonne ventilation, minimiser les dépôts de poussière, éviter l'exposition au soleil et à la pluie.
  Le bruit de l'appareil en marche ou de l'air diffusé ne nuira pas à la tranquilillité de vos voisins.
• Monter l'appareil fermement sur un support pour réduire le bruit et les vibrations.
• Eviter les emplacements proches defuites potentielles de gaz inflammables.
• L'unité doit être montée fermement si elle est installée en hauteur.
  L'unité ne doit pas être soumise à des vents violents.
• Ne pas la positionner dans un grenier, un garage, une cave, une chambre froide, ...

INSTALLATION (utiliser des gants)

UNITE INTERIEURE

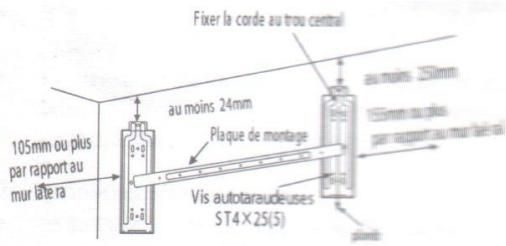

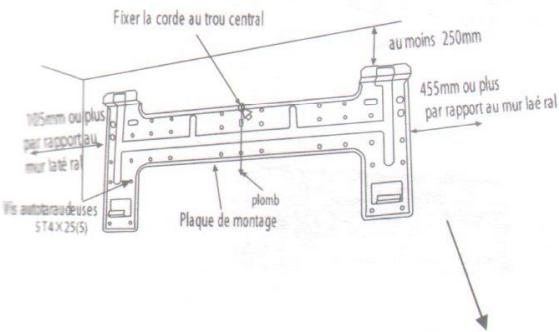

1. Fixer la plaque de montage

La plaque de montage doit etre fixe a un element structurel du mur (pilier, etc).

Respectez l'inclinaison

REMARQUE: Les trous désignés par des flèches pleines doivent être solidement fixés afin d'évier les vibrations de la plaque de montage. En cas d'utilisation des boulons extensibles, appliquer deux trous (11x20 ou 11x26) espacés de 450mm.

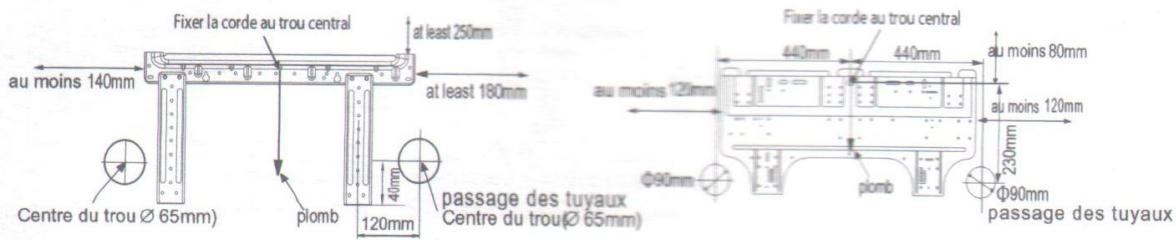

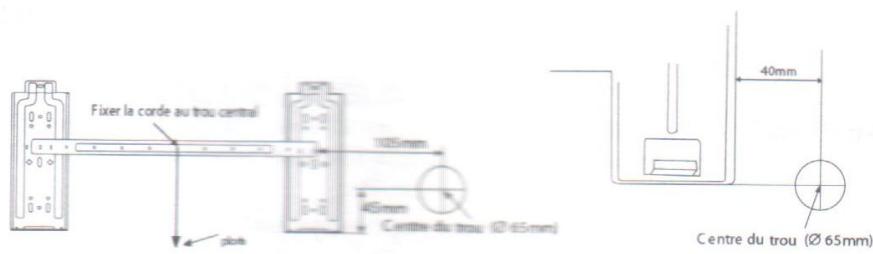

2. Forage dans le mnr

• Repérer la position des trous puis force des trous de 65mm de diamètre dans le mur.

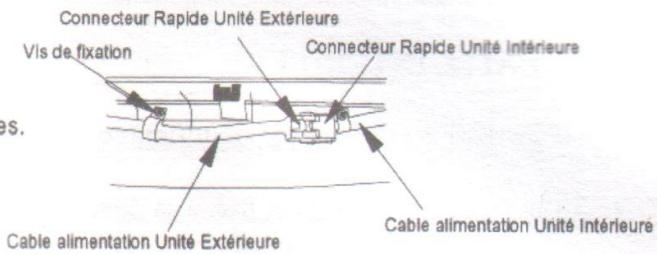

3. Connexions

• Relier le cable d'alimentation de l'unité Exterieure avec celui de l'unité interieure à l'aides des connecteurs rapides.
  Fixer le cable de l'unité extérieure à l'aide de la vis (voir schéma ci contre)

INSTALLATION (utiliser des gants)

4. Installation du flexible de vidange

1. Remarque

Le flexible de vidange doit etre place sous le tuyau de cuivre et ne doit pas etre courbe ou plie.
- Ne pas recrouvir le flexible en tirant dessus.
- S'il doit traverser la maison, il doit être entouré des matériaux isolants spécifiques.
- Le tuyau de cuivre et le flexible doit être entourés d'une bande de feutre. Utilisez des plaques isolantes aux points de contact entre le tuyau et le mur.

2. Positionnement du tuyau

Si le tuyau sort du cote croit de l'unité interieure, couper la section « 1 » de l'unité
Si le tuyau sort du cote inferieur drot, couper la section 2
S'il sort du cote gauche, coupez la section « 3 »

3. Reinsertion du flexible de vidange

Si le tuyau sort du cote gauche, il doit etre reinsere pour eviter les fuites d'eau.
- Méthode : permutez les positions du flexible de vidange et du robinet. Le schéma de droite illustré le positionnement ordinaire.
- Ne pas effectuer de décharge à l'issue de la reinsertion, celle entrainerait des fuites d'eau.

Attention : lors de la réinstallation, les troyaux et flexibles de vidange doivent être sortis via la 1^th position pour éviter les risques d'électrocution.

5. Installation de l'unité interneure

• Faites passer le tuyau dans le trou du mur et fixer l'unité interieure à la plaque de montage (faire coïncider le rebord de l'unité interieure avec le trou de la plaque de montage).

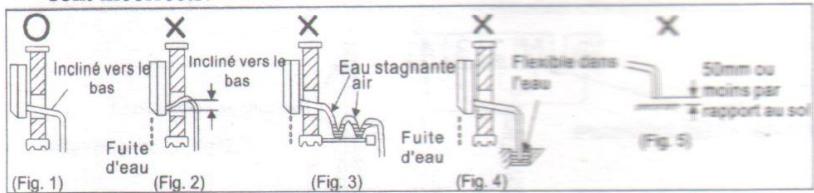

6. Disposition du flexible

• Pour evacuer aisément la condensation, le flexible doit être incliné vers le bas. Les schémas 2 à 5 sont incorrects.

Si le flexible connecté à l'unité interieure s'avere trop court, il peut etre rallongé.
S'il doit traverser la maison, il doit etre entoure des isolants thermiques speciaux.

INSTALLATION (utiliser des gants)

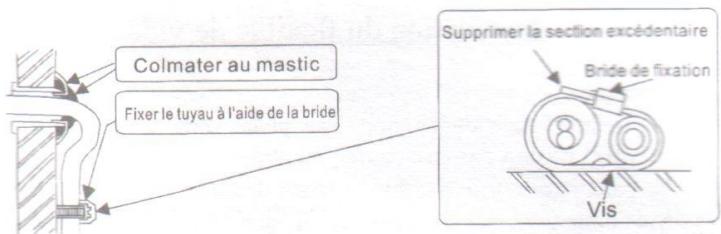

Utilisez du mastic pour sceller le trou dans le mur.
Utilisez la bride de fixation pour fixer le tuyau à sa position.

UNITE EXTERIEURE

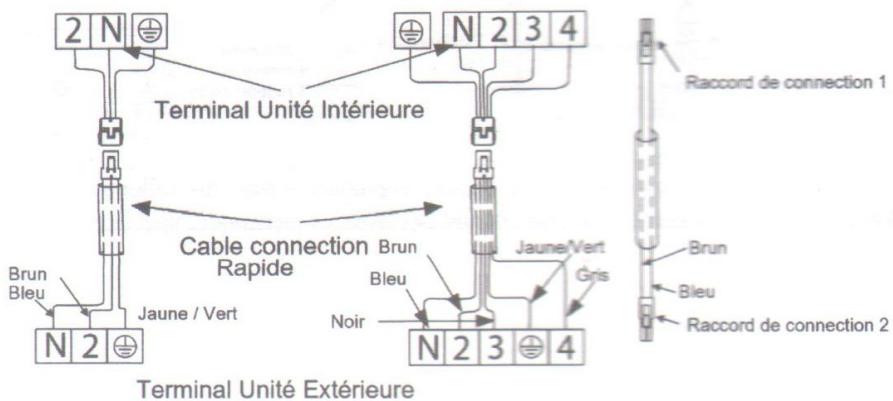

1. Connexion Pour Modèle 2000/3500W
SHEMA DE CONNECTION

2000 3500W Model

5100W Model

INSTALLATION (utiliser des gants)

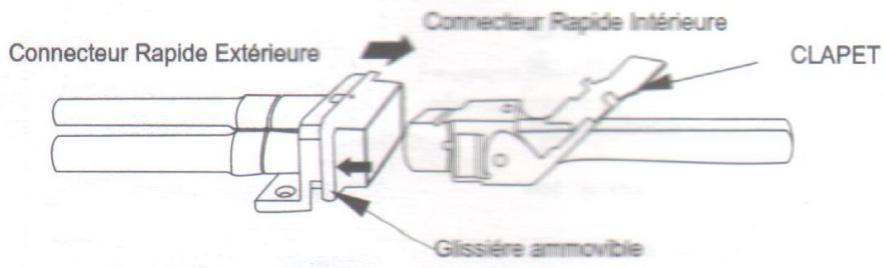

1. Raccordement des tuyaux à l'aide des CONNECTEURS RAPIDES

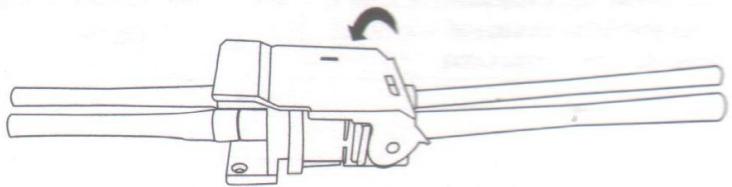

CONNEXION DES LIAISONS FRIGORIFIQUES

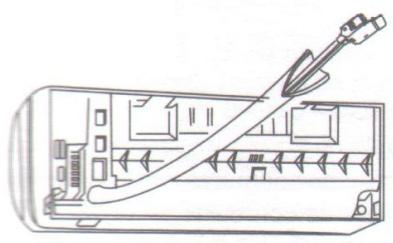

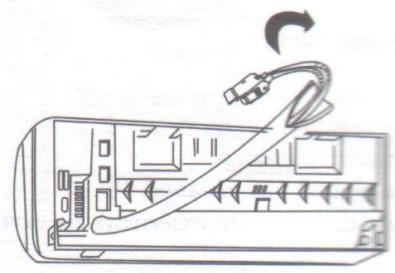

• Redresser les Tubes Frigorifiques

Ouvrir le Clapet

• Tirer la Glissiere ammovible vers l'amere, puis encienche en poussant le connecteur rapide exterieure au connecteur rapide d'intérieur.

Refermez le CLAPET

Veuillez suivre scrupuleusement les indications suivantes pour effectuer la mise en service de votre climatiseur :

1. ENLEVEZ LES BOUCHONS DES DEUX VANNES
2. A L'AIDE D'UNE CLEF ALLEN OUVRIR COMPLETEMENT LES DEUX VANNES.
3. REPLACEZ LES BOUCHONS SUR LES VANNES
4. VOTRE CLIMATISEUR EST PRET A FONCTIONNER

REMARQUE:

Le nombre de courbures du tuyau de 1'unité interieure ne doit pas depasser 10.
- Le nombre de courbures du tuyau de l'unité interieure et de l'unité extérieure ne doit pas dépasser 15.
Le rayon de courbure doit etre supérieur a 10~cm

INSTALLATION (utiliser des gants)

Installation du raccord de vidange.

Installez le tuyau d'évacuation à l'aide du joint prévu dans l'orifice interieur de l'unité extérieure.

Test.

• Àprouvá avoir fini l'installation et le test pour les fuites, vous devez faire un test de fonctionnement.
• Avant ce test, vérifie que les connections sont bien faites.
  Test avec le commutateur de secours et non pas avec la télécommande.
• Branchez votre climatiseur et souveze le panneau avant.
• Appuyez sur le bouton du bas, le système fonctionné en mode test.
  Si le témoin lumineux s'allume, l'appareil fonctionne correctement. Sinon, deux lumières clignotantes indiquent un problème électrique. Verifier le branchement de vos connexions electriques.

Foire aux questions

Vous trouverez ci-dessous les questions qui reviennent le plus souvent sur nos climatiseurs avant ou après l'achat et lesponses qui s'y rapportent.

QUESTIONS	REPONSES
Mon climatiseur fait-il du chaud?	Tous les climatiseurs de marque ALPINA sont réversibles. Ils produit du chaud et du froid.
Est-ce que je peux faire une recharge de gaz moi-même?	Vous ne pouvez pas procéder à des recharges de gaz vous-mêmes pour plusieurs raisons. 1°/Seuls les frigoristes peuvent acheter du gaz réfrigérant. 2°/Il faut d'autres appareils pour procéder à une recharge de gaz (pompe à vide et manomètre).
Est-ce que je peux raccourcir mes liaisons frigorifiques?	Il n'est pas interdit de couper les liaisons frigorifiques pour les raccoucrir mais cette opération est déconseillée. En effet, vous avons besoin d'un coupe tube et d'une dudgeonnière. Pendant la manipulation, il se peut que de la poussière ou d'autres résidues entrent dans les tuyaux et faussen le fonctionnement de votre climatiseur La longueur des liaisons ne doit pas être inférieure à 2.50m.
Quel est le diamètre de mes liaisons frigorifiques?	Pour les climatiseurs de puissance 2000W et 2600W, le diamètre des liaisons frigorifiques est de ¼ pour le liquide et de 38 pour le gaz. Pour les climatiseurs de puissance 3500W, le diamètre des liaisons frigorifiques est de ¼ pour le liquide et de ½ pour le gaz.
Est-ce que je peuxmettre l'unité extérieure plus haute que l'unité intérieure?	Vous pouvez placer votre unité extérieure plus haute ou plus haute que votre unité intérieure dans le cas où vous respectez un diamètre positif ou négatif de 2 mètres.
Quelle est la longueur de liaisons frigorifiques que je peux installer au maximum?	Pour ces modèles, vous pouvez installer des liaisons frigorifiques au maximum d'une longueur de 7 mètres à la condition de faire intervenir un frigoriste pour qu'il recharge en gaz.
Est-ce que je peuxinstaller mon climatiseur moi-même?	EnOption pour un climatiseur à connecteurs rapides il n'est plus nécessaire de faire une mise en service! vous pouvez procéder给你们-même à l'installation.
Dequelle longueur de liaisons frigorifiques je dispose dans mon carton?	Vous dispose exactement de 3 ou 3.6 mètres de liaisons frigorifiques dans votre carton.
L'unité intérieure contient-elle du gaz?	Tout le gaz est contenu dans le compresseur, qui se situe dans l'unité extérieure. Le gaz ne circulera dans l'unité intérieure seulement lorsque la MISE EN SERVICEaura été effectuee.
Possédez-vous des installateurs sur la France entière pour procéder à l'installation de mon climatiseur ?	Nous disposons d'un réseau national d'installateur pour les mises en service, les installations et les dépannages. Pour toute demande de déplacement d'un professionnel, un dossoir sera constitué avec le motif de déplacement et nous demandons un contact téléphonique entre le professionnel et le client.
Est-ce que je peux brancher une unité interieure et une unité extérieure qui ne sont pas de la même puissance ?	Il est absolument interdit et impossible de brancher une unité interieure et une unité extérieure qui ne sont pas de puissance égale.
Au bout de combien de temps je doit faire faire une recharge de gaz ?	Vous pouvez rester environ deux ans sans faire de recharge de gaz. Cependant, nous vous conseillons de souscrire un contrat d'entretien pour effectuer un contrôle annuel de votre climatiseur.
Mon climatiseur est pré charge de gaz R407C. Est-ce que je peux le replacer par du R410A ou l'inverse ?	Vous devez absolument respecter la nature de gaz initialement introduit dans le compresseur. Si une confusion de gaz se produit, votre climatiseur ne sera plus opérationnel.
Est-ce que je peux poser mon unité interieure à 50cm du sol ?	Pour une：<br>meilleure diffusion de l'air dans toute la piece, il est indispensable de respecter les consignes d'installation pour la pose de votre climatiseur. Si l'unité interieure est posée trop BASSE, l'air ne pourrait pas etre diffusé dans toute la piece.
Quelle est la différence entre les mises en service et les installations ?	Une mise en service prévoit le déplacement d'un installerateur pour effectuer le tirage à vide, les raccordements électriques et le raccordement des liaisons frigorifiques. Le client aura donc posé au préalable l'unité interieure, l'unité extérieure, le forage du mur aura été effectué. Lorsqu'un client fait appel à un installerateur pour une installation complète, le professionnel se charge deposer le climatiseur entièrement.

Pannes fréquentes et réparables par le consommateur

PANNE	SOLUTION
Les voyageants « marche » et « veille » clignotent en permanence sur l'unité intérieure.	Vérifiez le branchement de tous les câbles électriques au niveau des borniers de l'unité intérieure et de l'unité extérieure.
Le volet de balayage oscille mal.	Ouvrez complètement le volet de balayage à la main, repêrez puis retirez les deux caches blancs et les vis cachées par ces caches. Retirez l'emballage de l'unité intérieure. Démontez et remontez le moteur de balayage.
Une fois posé, mon climatiseur s'enclenché mais ne me donne ni froid ni chaud.	Arrêtez immédiatement le climatiseur (risque de serrage du compresseur) et vérifie que vous avez bien ouvert les deux vannes une fois la purge terminée.
L'unité extérieur est complètement enneigée lorsque je lui demande le mode chauffage.	C'est normal, la température extérieure est trop BASSE pour faire fonctionner le climatiseur. Patientez.
Le climatiseur ne s'enclenché pas.	Pour que votre climatiseur s'enclenché, il faut une différence de 4°C entre la température de votre piece et celle que vous demandez à la télécommande.
Lorsque jeDemande 24°C à la télécommande, je ne relève que 22°C avec mon thermomètre.	C'est normal. Il existe toujours une différence de 2°C environ entre la sonde de l'unité intérieure et un thermomètre place dans votre piece.
De l'eau s'écoule à l'intérieur par l'unité intérieure.	Vérifiez que le tuyau d'évacuation des condensas n'est pas bouché et qu'il est bien en pente vers l'extérieur.

Problèmes constatés nécessitant l'intervention d'un frigoriste

Problème constaté	Vérification à faire	Manipulation à faire
L'unité interieure et l'unité extérieure s'enclenchent mais il n'y a aucune production de froid ni de chaud.	• Vérification de la charge de gaz. Les appoints en gaz ne sont pas pris en charge par le service après-vente. • Vérification de présence de fuites au niveau du compresseur ou de l'échangeur thermique (unité intérieure et extérieure). Le cas préSENT il faut effectuer une soudure ou procéder au changement de la partie défectueuse (contacter le service après-vente). • Recherche de fuites au niveau des liaisons frigorifiques, au niveau des raccords de ces liaisons aux vannes de l'unité extérieure et aussi aux raccords des liaisons vers l'unité intérieure. Les fuites réalisant d'une faute d'installation ne sont pas prises en charge.	Dans la plupart des cas, le professionnel frigoriste doit procéder à une recharge de gaz et vérifier la présence eventuelle de fuites, micro fissures....
L'unité extérieur et l'unité intérieure se mettent en route mais cette dernière se coupe au bout de 3 minutes puis s'enclenché à nouveau mais se coupe encore quelques minutes plus tard et ne se remet plus en route.	• Vérification du fonctionnement complet du circuit imprimé de l'unité intérieure.	Le professionnel doit donc dans ce cas procéder au changement du circuit imprimé de l'unité intérieure.

SERVICE APRES-VENTE

N^ INDIGO:0825346604

(Côt de l'emploi: 0.15 € la minute d'un poste fixe)

Garantie :

2 ans pieces, 2 ans compresseur

Attention : la main d'oeuvre et le déplacement sont prises en charge si la mise en service de votre apparéil a été effectué par un professionnel. Le fabricant n'est pas tenu responsable pour une mauvaise installation.

Afin de valider tout appel téléphonique sur notre central SAV, veuillesz vous munir de :

• Les modèles de vos unités ainsi que les numéroes de série (interieur ; extérieur).
• Vous trouvrez ces éléments sur un autocollant qui est apposé sur chaque unité.
• Notre facture ou ticket de caisse avec date et lieu d'achat. IMPERATIF!

A ce nombre, vous obtiendrez des renseignements concernant votre climatiseur. Une hôtesse constituera un dossier avec vous pour la demande d'une mise en service, une installation complete ou bien d'un dépannage.

• Tout dossier validé par le service après vente lors de votre appel téléphonique, fera l'objet d'une demande transmise à un frigoriste par fax ou mail.
  Le frigoriste s'engage à vous contacter dans un-delai maximum de 48 heures.
  Passé ce délambda, veuilles prendre contact avec le service après vente, afin que celui-ci relance-vous demande.
• Chaque frigoriste est libre de gerer son planning selon sa charge de travail. En,aucun cas le service, après vente ne peut convenir d'une date d'intervention.
• Chaque intervention d'un frigoriste fait l'objet d'un rapport d'intervention afin de pouvoir donner suite au dossier validé.
  Le service après vente n'est pas tenu de communiquer les tarifs des prestations établies pas les frigoristes.

RECYCLAGE

Tout consommateur doit se responsabiliser concernant les changements rapides qui intervennent sur l'environnement et la couche d' ozone. Deux principales directives europeennes ont ete transposedes dans le Droit Francais pour reagir face aux importantes modifications intervenues sur notre environnement.

La première de ces directives a pour but de valoriser et d'éliminer les piles et les accumulateurs usages contenant des matières dangereuses. L'élimination comprend ces différentes options : le ramassage, le tri, le transport, le traitement des déchets, le stockage, le dépôt dans ou sur le sol et les opérations de transformation nécessaires à leur réutilisation. La valorisation inclus le recyclage, le reemploi, la recupération ou l'utilisation des déchets comme source d'énergie.

La seconde directive a pour objectif prioritaire la prévention en ce qui concerne les déchets d'équipements électriques et Electroniques, leur réutilisation, leur recyclage et les autres formes de valorisation de ces déchets, de manière à réduire la quantité de déchets à eliminer. Elle vise aussi à améliorer les performances environnementales de tous les opérateurs concernés au cours du cycle de vie des équipements électriques et Electroniques tels que les producteurs, les distributeurs et les consommateurs.

Ces deux directives ont en commun la preservation, la protection et l'amélioration de la qualité de l'environnement, la protection de la santé de l'homme et l'utilisation prudente et rationnelle des ressources naturelles. Nous vous demandons donc de bien pouvoir prendre en compte les éléments suivants.

1. Les piles

Selon la directive n^91 / 157 / CEE du 18 mars 1991, relative aux piles contenant certaines matieres dangereuses, les consommateurs sont priés de jeter les piles usages dans les containers prévus à cet effet que vous trouvezez généralement à l'entrée des supermarchés et autre point de vente et non dans les déchets menages non triés.

2. Le climatiseur

Selon la directive n^2002 / 96 / CEE du 27 janvier 2003, relative aux déchets d'equipements électriques et électroniques (DEEE), nous vous demandons de ne pas jeter notre climatiseur avec les déchets municipaux non triés.

En raison de la presence de gaz réfrigerant (R407C ou R410A) dans toute climatisation, cela pourrait avoir des effets potentiels sur l'environnement et sur la santé humaine s'il n'est pas trié et détruit correctement.

Lorsque vous apercevrez le symbole ci-dessous sur l'emballage de n'importe quel produit que vous acheterez à l'avirn, moyen-vous des informations spécifiées sur le document d'accompagnement « Recyclage »

Le symbole ci-dessous indique que le produit ou l'emballage est recyclable mais rien n'indique que le produit ou l'emballage est recyclé.

Ces deux directives sont basées sur le principe du « pollueur - payeur ». Toutes personnes dérogant à ces directives devront assumer les sanctions applicables prévues.
