Certaines fonctions peuvent ne pas être disponibles selon le modèle ou le pays.
• Pour économiser l'énergie, cet appareil économise l’électricité en réduisant considérablement la consommation électrique lorsqu’il n’est pas utilisé. • Nous recommandons l'utilisation de papier recyclé pour l'économie d'énergie.
▪ En impression sur une seule face, 20 pages par minute (A4) ou 21 pages par minute (Letter). - M2074 series ▪ En impression sur une seule face, 18 pages par minute (A4) ou 19 pages par minute (Letter).
Facilité à la page 265) • AnyWeb Print vous aide à effectuer une capture d’écran, à prévisualiser, à supprimer et à imprimer l’écran de Windows Internet Explorer plus facilement que lorsque vous utilisez le programme habituel (voir « Samsung AnyWeb Print » à la page 259). • Le programme Mise à jour intelligente vous permet de rechercher la dernière version des logiciels et de les installer au cours de la procédure d'installation du pilote d'impression. Cette fonctionnalité n’est disponible que sous Windows. • Si vous avez accès à Internet, vous pouvez obtenir l’aide, le support, les pilotes de l’appareil, les manuels ou les informations de commande nécessaires sur le site Web Samsung, www.samsung.com > rechercher votre produit > Assistance ou Téléchargements.
• Impression de filigranes : Vous pouvez personnaliser vos documents avec des mots tels que « Confidentiel » (voir « Utilisation des options d’impression avancées » à la page 220). • Impression d’affiches : Le texte et les images de chaque page de votre document sont agrandis et imprimés sur plusieurs feuilles de papier qui peuvent être collées ensemble pour former une affiche (voir « Utilisation des options d’impression avancées » à la page 220). • Vous pouvez effectuer des impressions sur divers systèmes d'exploitations (voir « Configuration requise » à la page 115). • Votre appareil est équipé d’une interface USB et/ou d’une interface réseau.

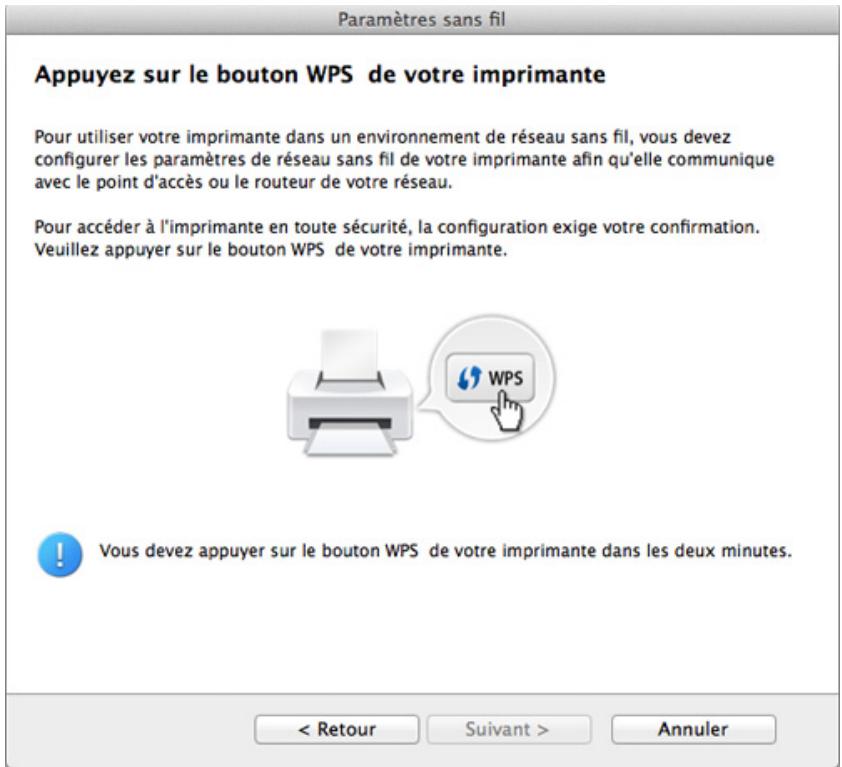

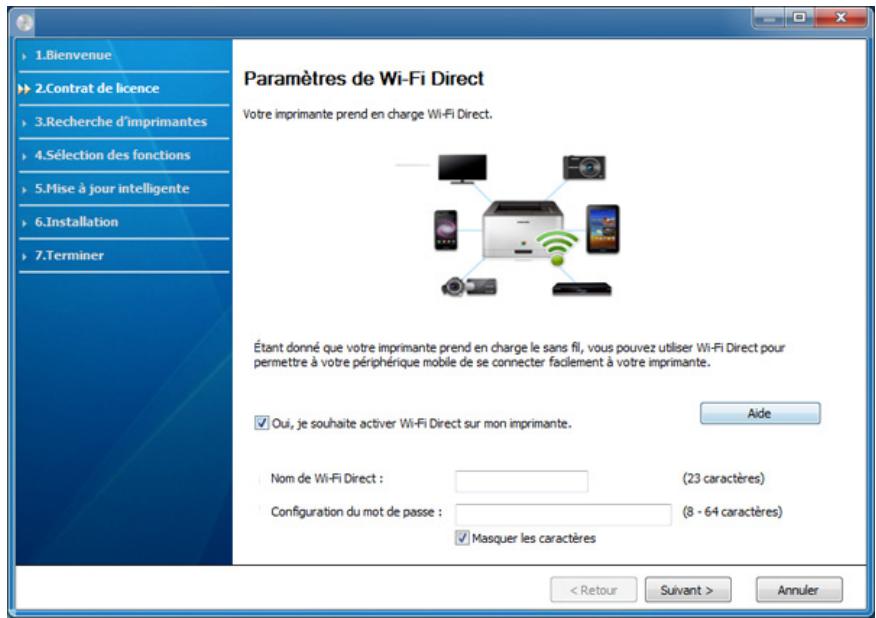

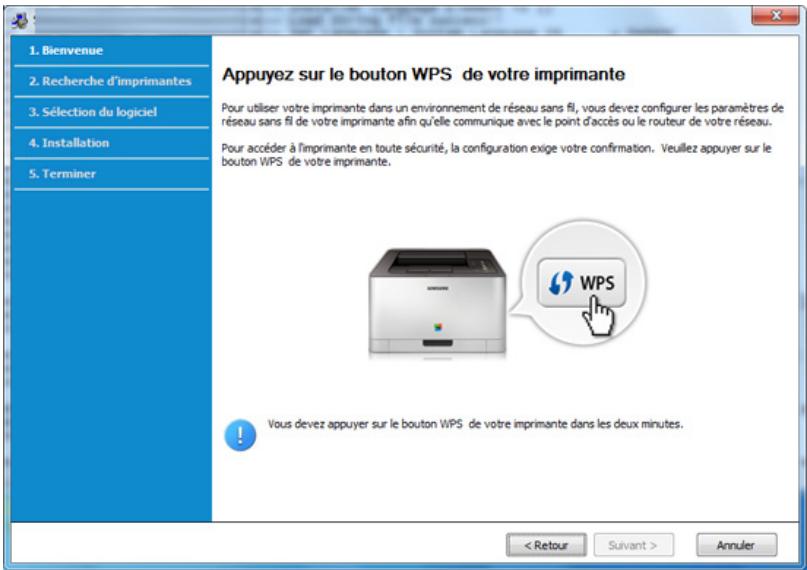

- Vous pouvez facilement vous connecter à un réseau sans fil à l'aide de la touche WPS de l'appareil et du point d'accès (un routeur sans fil). • Utilisation d'un câble USB ou réseau - Vous pouvez vous connecter et définir les divers paramètres du réseau sans fil à l'aide d'un câble USB ou réseau. • Utilisation de Wi-Fi Direct - Vous pouvez imprimer facilement à partir de votre périphérique mobile à l'aide de la fonction Wi-Fi ou Wi-Fi Direct.
Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays.
Copie recto-verso a. Les cartes réseau sans fil ne sont pas disponibles dans tous les pays. Dans certains pays, seules les normes 802.11 b/g s'appliquent. Contactez votre distributeur Samsung local ou le revendeur chez qui vous avez acheté votre appareil. b. Windows uniquement.
(voir « Résolution des bourrages papier » à la page 96).
Windows (voir « Paramétrer votre appareil comme appareil par défaut » à la page 219).
• Rendez-vous sur www.samsung.com/supplies. Sélectionnez votre pays/région pour afficher les informations sur la réparation du produit.
Ouverture des préférences d’impression » à la page 56). • Remplacez la cartouche de toner (voir « non compatible » à la page 78).
Le voyant d'état clignote ou reste constamment allumé. • Mettez l’appareil hors tension, puis sous tension. • Verifiez la signification des indications du voyant dans ce manuel et résolvez le problème en conséquence (voir « Présentation du voyant d’état » à la page 100).
> rechercher votre produit > Assistance ou Téléchargements. Lisez les informations de sécurité avant d’utiliser l’appareil.
Risque de décharge électrique ou d’incendie. Ne rien poser sur l’appareil (eau, objets métalliques, objets lourds, bougies, cigarettes allumées, etc.). Risque de décharge électrique ou d’incendie.
étranges, ou produit une odeur bizarre: coupez immédiatement l’interrupteur d’alimentation et débranchez l’appareil. • L'utilisateur doit pouvoir accéder à la prise en cas d'urgences nécessitant de l'utilisateur qu'il débranche la prise. Risque de décharge électrique ou d’incendie. Ne pliez pas le câble d’alimentation électrique et ne placez pas d’objets lourds dessus. Le fait de marcher sur le câble d’alimentation électrique ou de l’écraser avec un objet lourd peut occasionner une décharge électrique ou un incendie.
Veillez à ce qu'aucun animal domestique ne ronge les cordons d'alimentation, de téléphone et d'interface PC.
Pendant un orage ou pendant une période de nonfonctionnement, retirez la fiche d’alimentation de la prise de courant. Risque de décharge électrique ou d’incendie.
Dans le cas contraire, il y a un risque de décharge électrique ou d’incendie. Si l’appareil ne fonctionne pas correctement après avoir suivi ces instructions, débranchez toutes les connexions de l’appareil et demandez une assistance auprès du personnel de service qualifié.
Ne tirez pas avec force sur la feuille durant l’impression. Vous risquez d’endommager l’appareil. Faites attention de ne pas mettre la main entre l’appareil et le bac d’alimentation papier. Vous pourriez vous blesser.
Lorsque vous retirez du papier coincé, évitez d’utiliser des objets métalliques pointus. Cela pourrait endommager l’appareil. Ne laissez pas le papier s’empiler sur le réceptacle de sortie.
Placez l'appareil dans un environnement conforme en matière de température de fonctionnement et de spécifications d'humidité.
Le dispositif d’alimentation de cet appareil est son câble d’alimentation électrique. Pour couper l’alimentation, retirez le câble d’alimentation électrique de la prise électrique. 1. Introduction
Avant de déplacer l’appareil, éteignez-le et débranchez tous les cordons. Les informations ci-dessous ne sont que des suggestions basées sur le poids de l'appareil. Si vous souffrez d'une maladie vous empêchant de soulever des objets, ne soulevez pas l'appareil. Demandez de l'aide et utilisez toujours le nombre de personnes adéquat pour soulever l'appareil en toute sécurité. Puis levez l’appareil: • si le poids de l’appareil est inférieur à 20 kg, une seule personne suffit; • si le poids de l’appareil est de 20 kg à 40 kg, deux personnes sont nécessaires; • si le poids de l’appareil est supérieur à 40 kg, 4 personnes sont nécessaires. L’appareil pourrait tomber et être endommagé ou blesser quelqu’un. Choisir une surface plane avec suffisamment d'espace et de ventilation pour placer la machine. Tenir également compte de l'espace nécessaire pour ouvrir les couvercles et les bacs. Le lieu doit être correctement ventilé et protégé contre la lumière directe du soleil, la chaleur et l'humidité.
Ne placez pas l’appareil sur une surface instable. L’appareil pourrait tomber et être endommagé ou blesser quelqu’un. Utilisez exclusivement du câble AWG N°26a ou un câble de téléphone plus grand, si nécessaire. Dans le cas contraire, vous risquez d’endommager l’appareil. Branchez directement le câble d’alimentation électrique dans une prise de courant correctement reliée à la terre. Dans le cas contraire, il y a un risque de décharge électrique ou d’incendie. Pour un fonctionnement sûr, utilisez le câble d’alimentation électrique fourni avec votre appareil. Si vous utilisez un câble de plus de 2 mètres avec un appareil en 110 V, le diamètre doit être d'au moins 16 AWG. Dans le cas contraire, l’appareil peut être endommagé et il y a un risque de décharge électrique ou d’incendie. Ne couvrez pas l’appareil et ne le placez pas dans un endroit confiné comme un placard. Si l’appareil n’est pas bien ventilé, il y a un risque d’incendie.

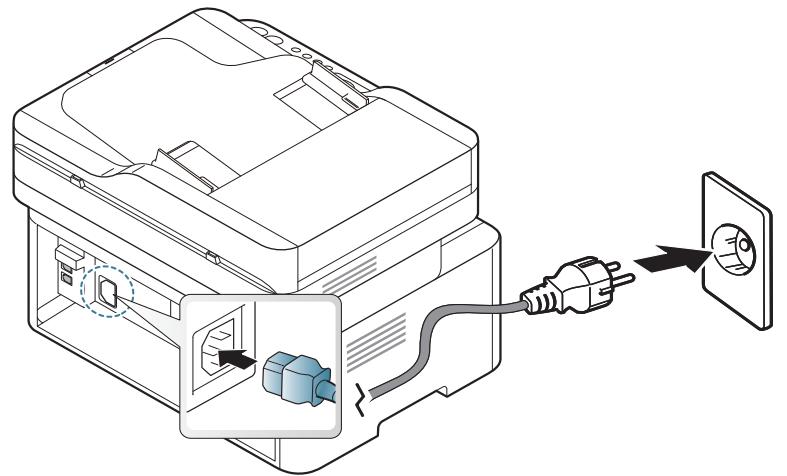

L’appareil doit être connecté au niveau de puissance indiqué sur l’étiquette. En cas de doute et si vous voulez vérifier le niveau de puissance utilisé, contactez le service d’électricité. a. AWG : American Wire Gauge, calibrage américain normalisé des fils.
Ils peuvent se blesser. Ne démontez pas, ne réparez pas et ne remontez pas l’appareil vous-même. Cela pourrait endommager l’appareil. Appelez un technicien agréé lorsque l’appareil doit être réparé. Pour nettoyer et faire fonctionner l’appareil, respectez à la lettre le guide d’utilisateur fourni avec l’appareil. Dans le cas contraire, vous pourriez endommager l’appareil.
Dans le cas contraire, il y a un risque de décharge électrique ou d’incendie. • Ne retirez jamais les capots ou les protections fixés avec des vis. • Les unités de chauffe doivent exclusivement être réparées par un technicien de maintenance agréé. Les réparations effectuées par des techniciens non agréés pourraient causer des incendies ou des décharges électriques. • L’appareil doit exclusivement être réparé par un technicien de maintenance Samsung.
Vous pourriez vous blesser. 1. Introduction
(cartouche de toner, bouteille de toner vide, unité d'imagerie), suivez les instructions ci-dessous. • Lors de la mise au rebut des consommables, suivez les instructions de mise au rebut. Consultez le revendeur pour les instructions de mise au rebut. • Ne lavez pas les consommables.
La garantie ne couvre pas les dommages dus à une négligence de l'utilisateur.
Cela pourrait provoquer une explosion ou déclencher un incendie incontrôlable. Lorsque vous rangez les consommables comme les cartouches de toner, gardez-les hors de portée des enfants. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez. L’utilisation de consommables recyclés, comme le toner, peut endommager l’appareil.
L’eau chaude fixe le toner sur le tissu. Utilisez de l’eau froide. Lorsque vous changez la cartouche de toner ou que vous retirez un papier bloqué, faites attention de ne pas vous salir ou de salir vos vêtements avec le toner. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez.

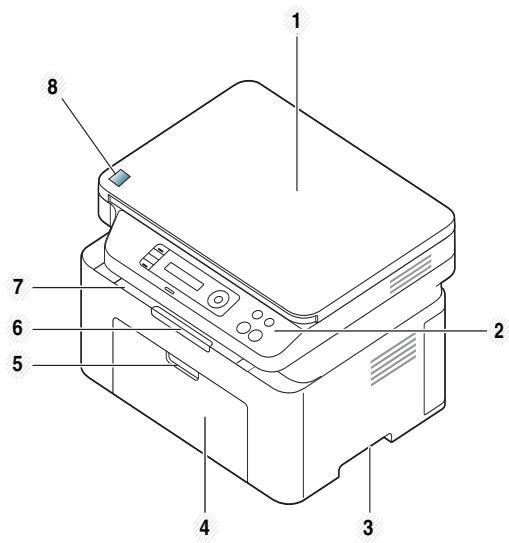

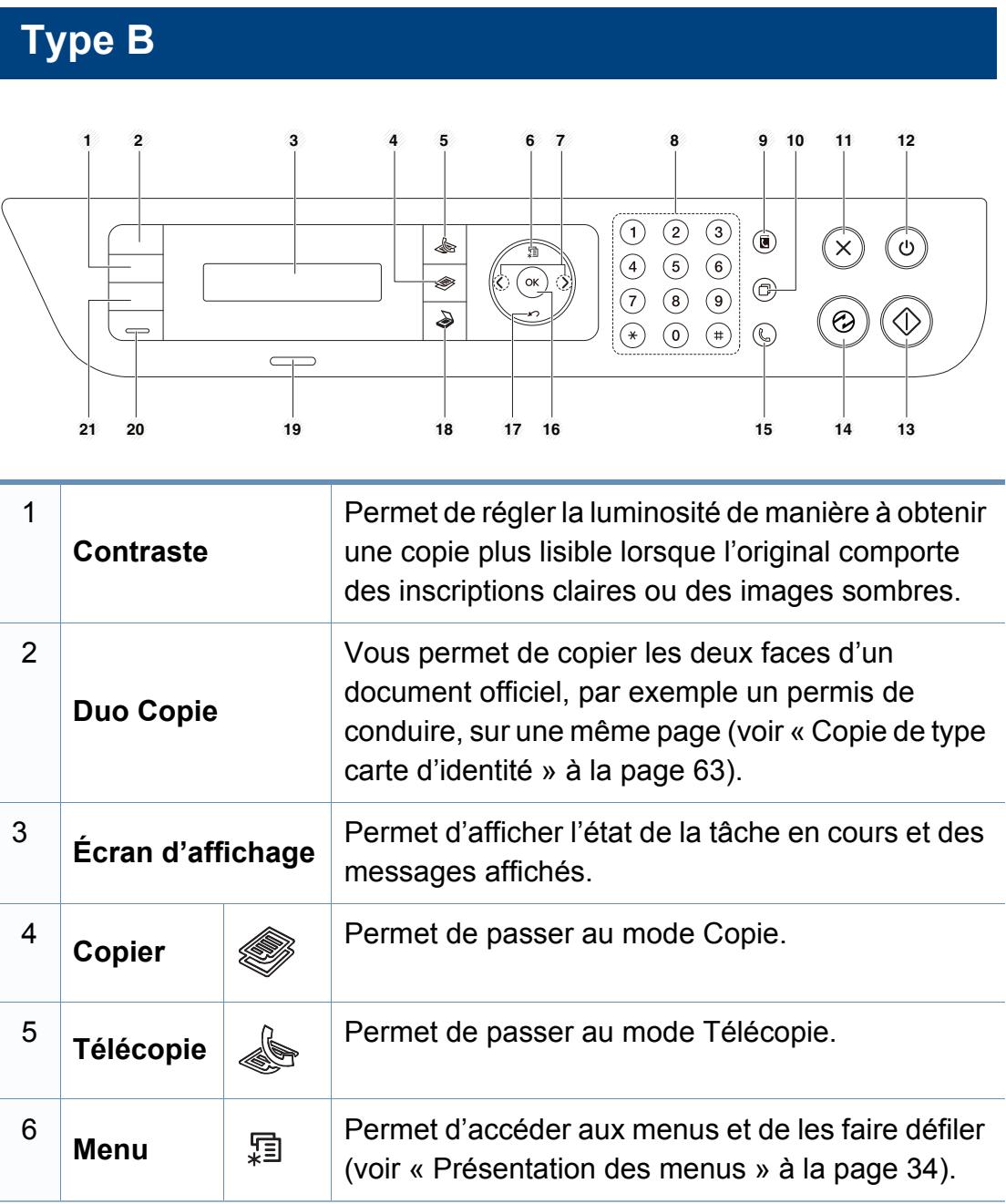

Capot du scanner Panneau de commande
Fonctionnalités par modèle » à la page 8).
5 (voir « Présentation des menus » à la page 34).
Permet de lancer une tâche.
Windows et Mac. • Vous ne pouvez utiliser cette fonction qu’avec un appareil connecté via un port USB. Impr. écran Printer Manager de l’appareil est installé. Si vous utilisez un Mac OS, vous devez activer les Paramètres d’impression d’écran dans le Samsung Easy Printer Manager pour pouvoir utiliser la fonction d'impression d'écran.
(voir « Présentation des menus » à la page 34). 1. Introduction
Windows et Mac. • Vous ne pouvez utiliser cette fonction qu’avec un appareil connecté via un port USB.
Printer Manager de l’appareil est installé. Si vous utilisez un Mac OS, vous devez activer les Paramètres d’impression d’écran dans le Samsung Easy Printer Manager pour pouvoir utiliser la fonction d'impression d'écran.
• La fenêtre d’installation présentée dans ce Mode d’emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l’appareil et de l’interface utilisés. • Utilisez uniquement un câble USB ne dépassant pas 3 m.
• Présentation des menus
(Arrêter/Suppr.) pour revenir au mode prêt.
Vue d’ensemble du panneau de commande » à la page 26). • Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge. • Certains noms de menus peuvent différer de ceux de votre appareil, selon les options et les modèles. • Les menus sont décrits dans le Guide avancé (voir « Menus de configuration utiles » à la page 188).
• Si vous utilisez Windows ou Mac, effectuez les réglages dans Samsung Easy Printer Manager > (basculer en mode avancé) > Paramètres du périphérique, voir « Paramètres du périphérique » à la page 268.
Pour modifier les paramètres par défaut de l'appareil, suivez les étapes suivantes :
(Marche/Sortie de veille),
Appuyez sur le bouton prêt.
• Voir « Saisie de différents caractères » à la page 212. • Voir « Lettres et chiffres du clavier » à la page 212. • Voir « Réglage du type et du format de papier » à la page 48. • Voir « Configuration du répertoire de télécopie » à la page 214.
• Veuillez ne pas utiliser de papier photo jet d'encre avec cet appareil. Vous risquez d’endommager l’appareil. • L'utilisation d'un support d'impression inflammable peut entraîner un incendie. 1

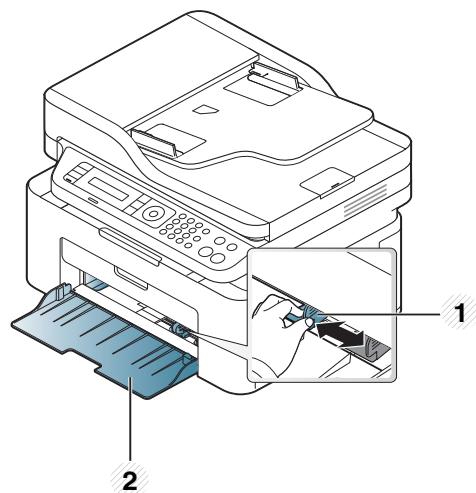

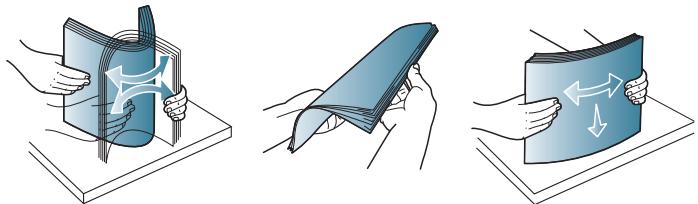

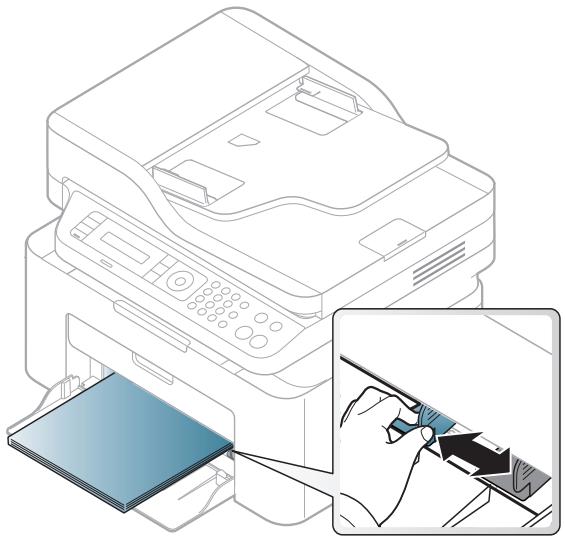

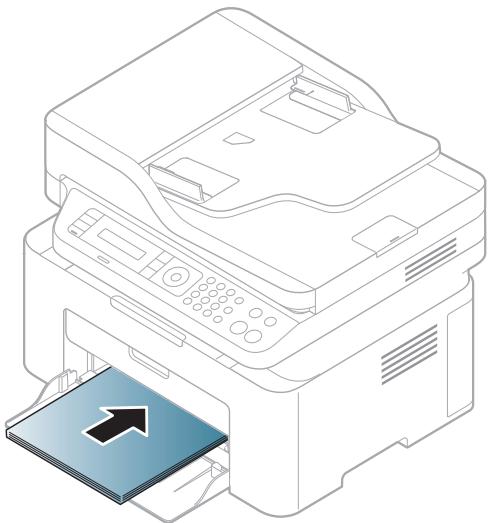

• Si vous n’ajustez pas le guide, vous risquez de provoquer des bourrages papier.

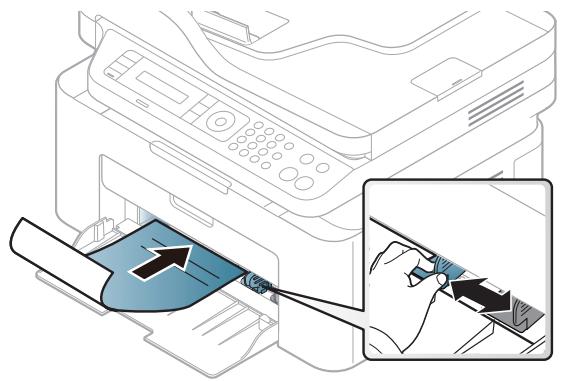

Pour charger le bac manuellement, cliquez sur le lien ci-dessous : Voir « Chargement de papier dans le bac » à la page 42.
• Si vous sélectionnez Papier > Alimentation > Chargeur manuel depuis le pilote de votre imprimante, vous devez appuyer sur OK à chaque fois que vous imprimez une page. • Chargez uniquement des supports d’impression de même type, de même format et de même poids dans le bac. • Pour éviter les bourrages papier, n’ajoutez pas de papier pendant l’impression tant que le bac n’est pas vide. • Les supports doivent être chargés face vers le haut, le bord supérieur inséré en premier dans le bac, et être placés au centre du bac.

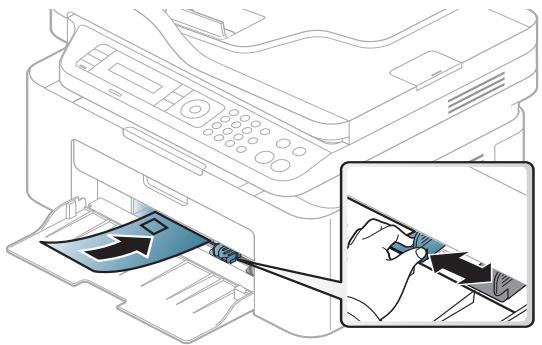

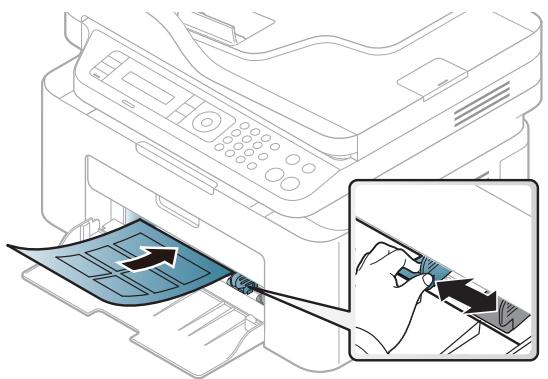

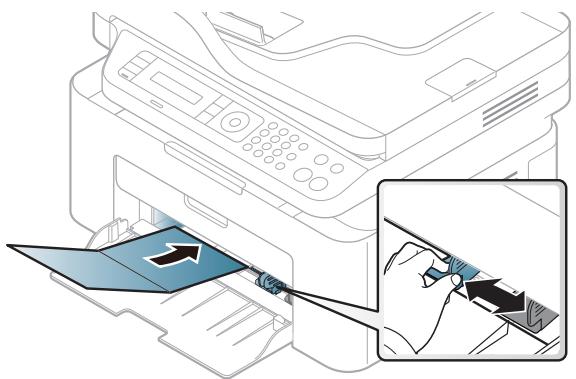

Le tableau ci-dessous montre les supports spéciaux pouvant être utilisés dans le bac. Pour modifier le réglage du papier présent dans l'appareil, sélectionnez le type de papier dans la fenêtre Options d'impression > onglet Papier > Type de papier (voir « Ouverture des préférences d’impression » à la page 56).
• Les illustrations de ce mode d’emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 23).
• Aplatissez les plis éventuels des cartes postales, enveloppes et étiquettes avant de les charger dans le bac.
Spécifications des supports d’impression » à la page 112. Types
(● : pris en charge, vide : non pris en charge)
Pour une meilleure qualité d’impression, laissez une marge d’au moins 15 mm à partir du bord de l’enveloppe. Évitez d’imprimer sur les pliures de l’enveloppe.

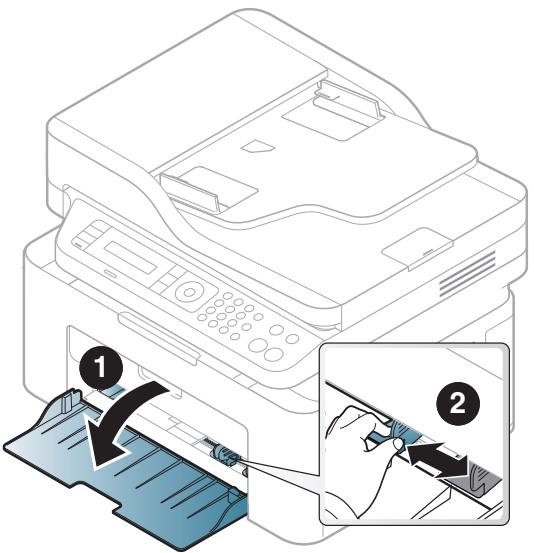

Après avoir inséré du papier dans le bac papier, configurez l’appareil en fonction du format utilisé à l’aide des touches du panneau de commande.
à facture, sélectionnez l'onglet Papier > Format > Modifier... et définissez l'option Paramètres du format de papier personnalisé dans Options d’impression (voir « Ouverture des préférences d’impression » à la page 56).
Type de papier (voir « Ouverture des préférences d’impression » à la page 56).
Format du papier ou Type de papier.

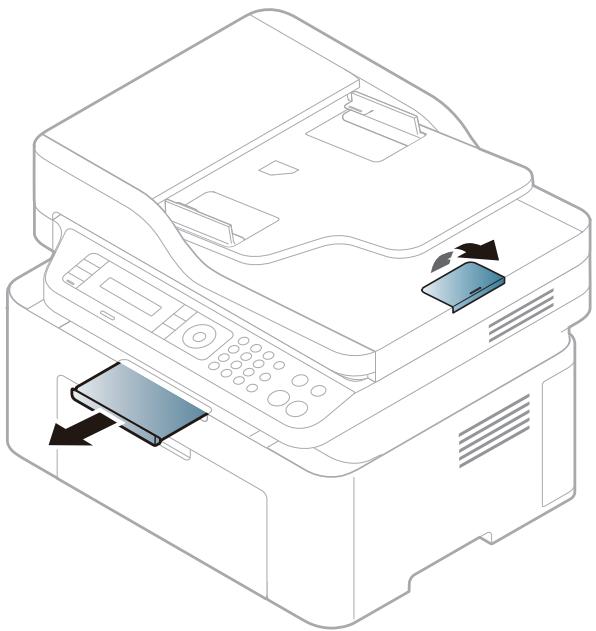

La surface du support de sortie papier peut devenir chaude si vous imprimez un grand nombre de pages en même temps. Ne touchez pas cette surface et ne laissez pas les enfants s’en approcher.

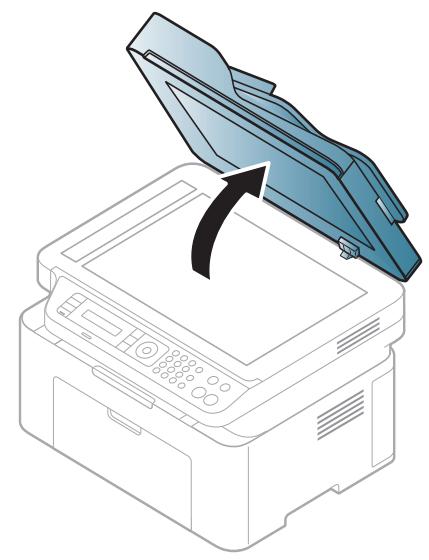

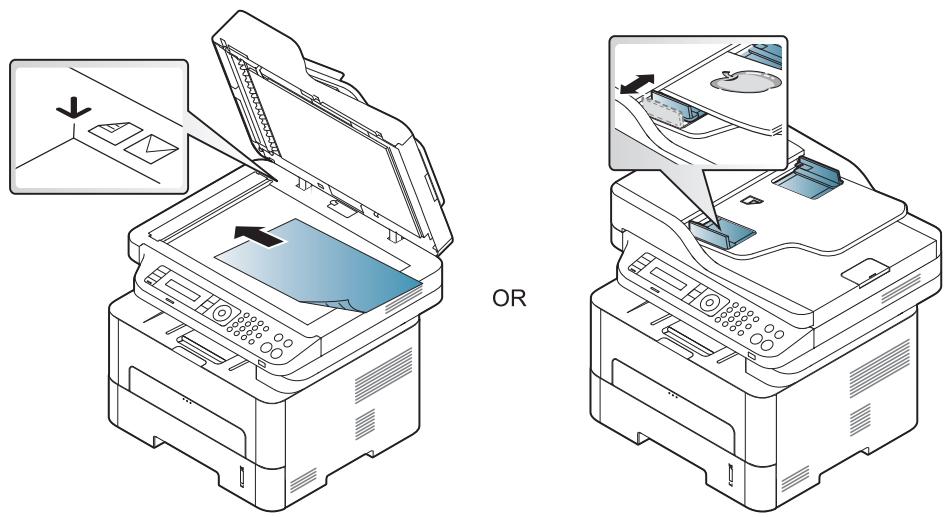

Vous pouvez utiliser la vitre d'exposition ou le chargeur de documents pour charger un document original à copier, à numériser, ou pour envoyer une télécopie.

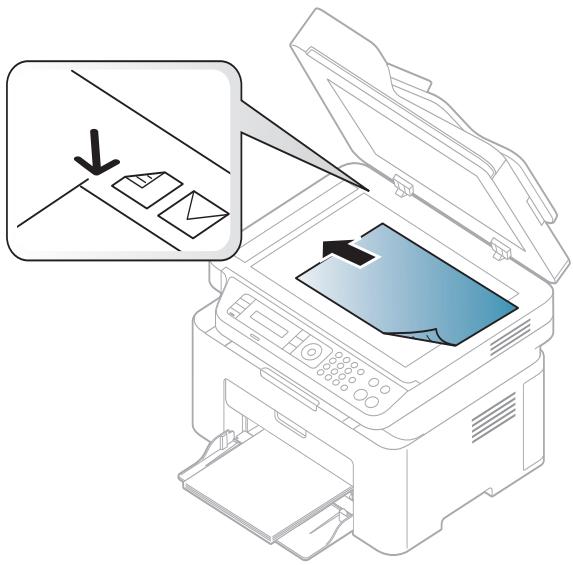

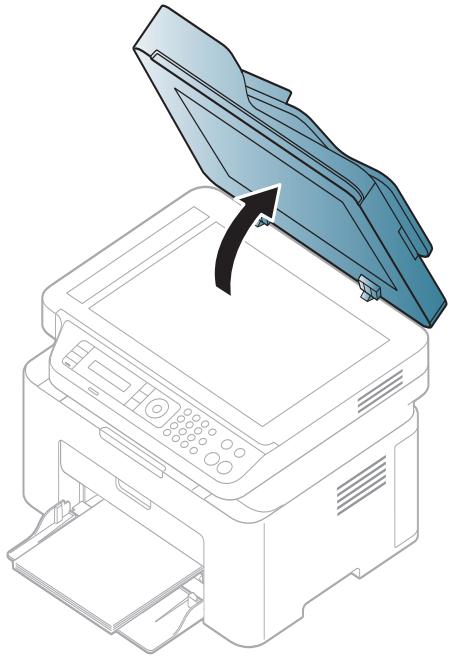

Avec la vitre d’exposition, vous pouvez copier ou numériser des originaux. Vous pouvez obtenir une qualité de numérisation optimale, notamment pour les images en couleur ou en niveaux de gris. Assurez-vous qu'aucun document ne se trouve dans le chargeur de documents. Si un original est détecté dans le chargeur de documents, il devient prioritaire par rapport à l’original placé sur la vitre d’exposition.
à la page 82). • Lorsque vous numérisez une page d’un livre ou d’un magazine, ouvrez complètement le capot du scanner, puis refermez-le. Si le livre ou le magazine fait plus de 30 mm d’épaisseur, laissez le chargeur ouvert pour effectuer la numérisation.
• Ne la touchez pas avec vos doigts en refermant le capot du scanner. Le capot du scanner pourrait tomber et être endommagé. • Ne regardez pas la lumière qui vient de l’intérieur du scanner lorsque vous copiez ou numérisez un document. Cela est dangereux pour vos yeux.

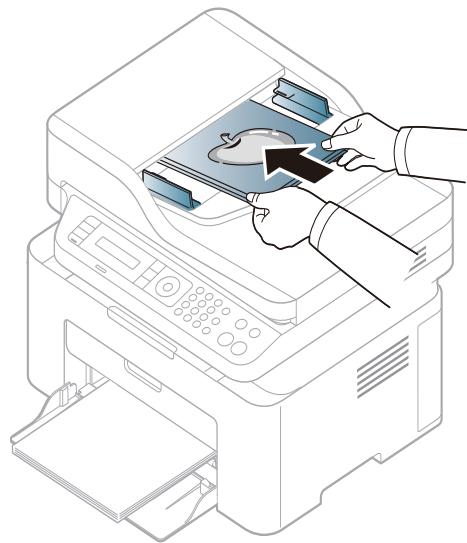

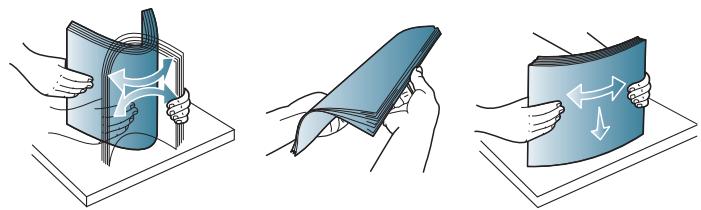

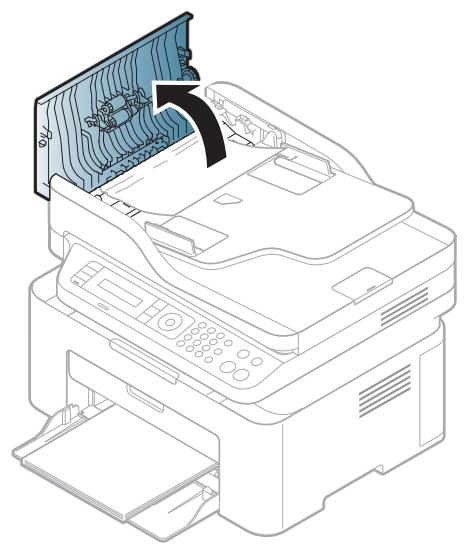

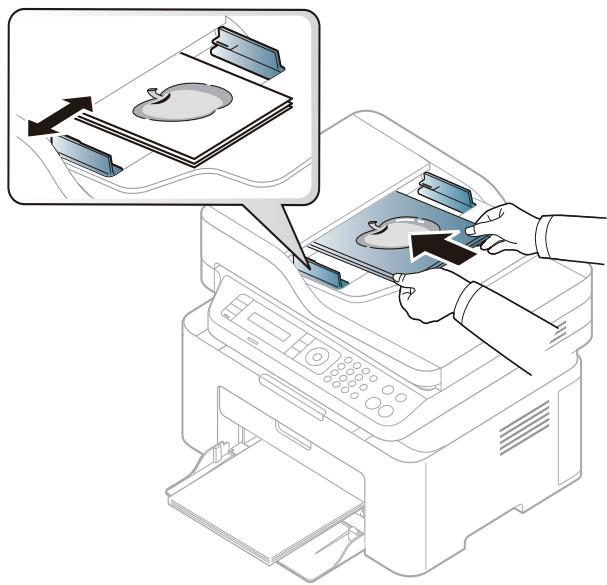

Le chargeur automatique de documents peut recevoir jusqu’à 40 feuilles de papier (80 g/m2) pour une tâche.
2. Présentation des menus et configuration de base

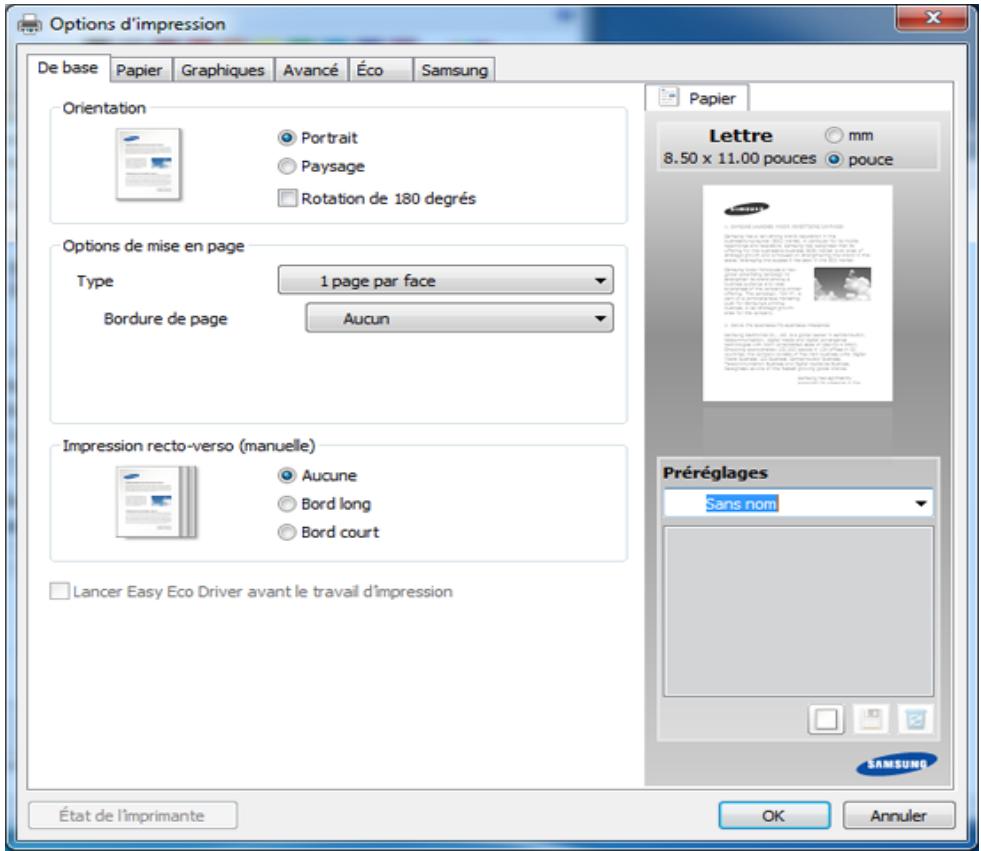

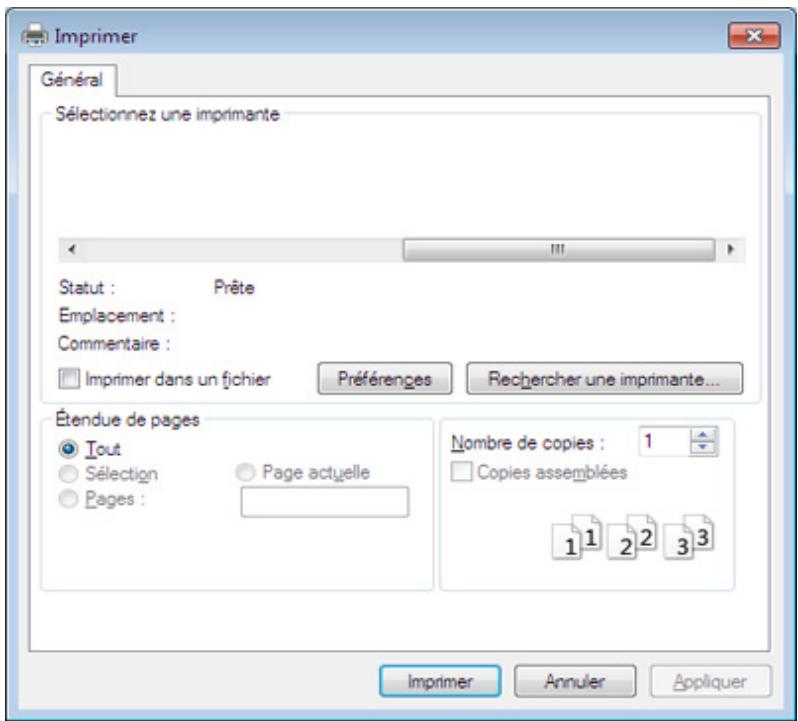

Pour exploiter pleinement les fonctions avancées d'impression, cliquez sur Propriétés ou Préférences dans la fenêtre Imprimer (voir « Ouverture des préférences d’impression » à la page 56).
2. Présentation des menus et configuration de base
(Arrêter/Suppr.) sur le panneau de commande.
Samsung » à la page 270).

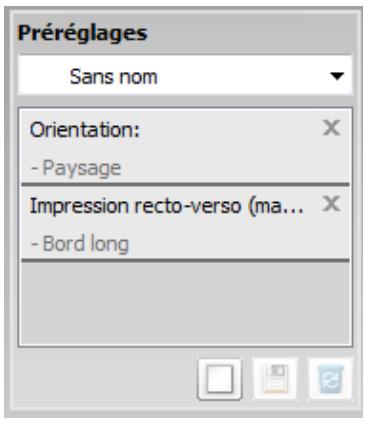

L’option Préréglages, visible sur chaque de préférences à l’exception de l’onglet Samsung, vous permet d’enregistrer vos préférences actuelles en vue d’une utilisation future. Pour enregistrer un élément Préréglages, procédez comme suit :
2. Présentation des menus et configuration de base

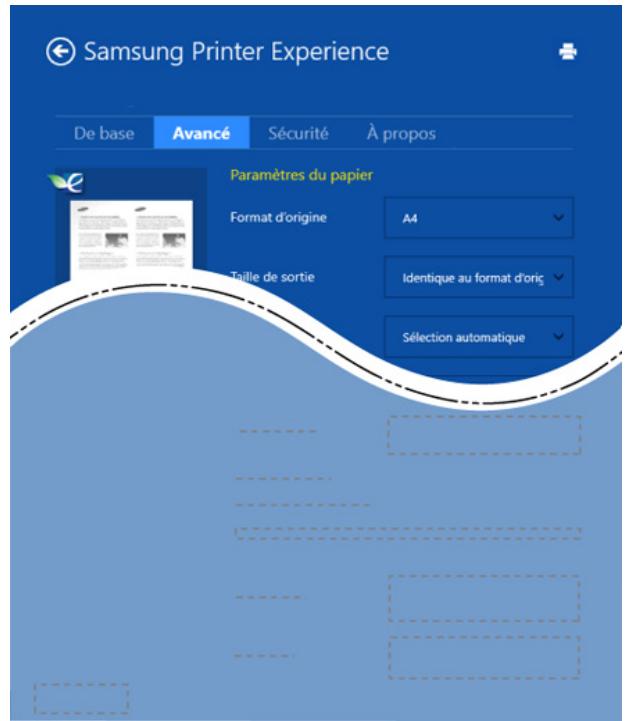

La fonction Eco vous permet d'économiser des ressources d'impression et vous permet d'effectuer une impression respectueuse de l'environnement. Si vous appuyez sur la touche Éco du panneau de commande, ceci active le mode économique. Le réglage par défaut du mode économique est Plusieurs pages par face (2) et Économie de toner.
« Vue d’ensemble du panneau de commande » à la page 26) : Vous pouvez définir les paramètres de l'appareil sous Paramètres du périphérique dans le programme Samsung Easy Printer Manager. • Si vous utilisez Windows ou Mac, voir « Paramètres du périphérique » à la page 268.
Simulateur du résultat indique les résultats de lémission réduite de dioxyde de carbone, l'électricité utilisée, et la quantité de papier économisée pour les paramètres que vous avez sélectionnés. •
économique est désactivé.
) signifie que le mode économique est
• Selon les modèles ou les options, certains menus peuvent ne pas être pris en charge (voir « Fonctionnalités par modèle » à la page 8).
Placez un seul document (voir « Chargement des originaux » à la page 50).
2. Présentation des menus et configuration de base
• Si vous appuyez sur (Arrêter/Suppr.) lors du paramétrage des options de copie, toutes les options définies pour la tâche en cours sont annulées et réinitialisées à leurs valeurs par défaut. Dans le cas contraire, elles ne reprennent leur état par défaut qu’une fois la copie terminée. • L'accès aux menus peut varier d'un modèle à l'autre (voir « Accès au menu » à la page 34).
SOMBRE+5est la plus sombre.
Le réglage du type de document permet d’améliorer la qualité de la copie en sélectionnant le type de document utilisé.
(Arrêter/Suppr.) pour revenir au mode prêt.
Mettre à l’échelle la copie en introduisant directement le pourcentage
400 % par rapport au document original depuis la vitre d’exposition.
(Menu) > Fonction de copie > Réduction/ Agrandissement sur le panneau de commande.
10). • Si l'appareil est en mode économique, les fonctions de réduction et d'agrandissement ne sont pas disponibles.
Agrandissement sur le panneau de commande.
• Vous devez placer l’original sur la vitre d’exposition pour pouvoir utiliser cette fonction. • Si l'appareil est en mode économique, cette fonction n'est pas disponible. • Pour une meilleure qualité d'image, sélectionnez
(Départ), seul le recto est
Basculer en mode avancé > Paramètres Numériser vers PC.
Guide avancé (voir « Numérisation à partir d'un appareil connecté au réseau » à la page 235).
2 C:\Utilisateurs\Nom de l'utilisateur\Mes documents. Le dossier enregistré peut varier suivant votre système d’exploitation ou l’application utilisée.
2. Présentation des menus et configuration de base
Vue d’ensemble du panneau de commande » à la page 26). • Pour les fonctions spéciales de télécopie, consultez le Guive avancé (voir « Fonctions de télécopie » à la page 244).
• Nous vous recommandons d’utiliser des services téléphoniques analogiques classiques (PSTN : réseau téléphonique public commuté) lors de la connexion des lignes téléphoniques pour utiliser le télécopieur. Si vous utilisez d’autres services Internet (DSL, ISDN, VolP), vous pouvez améliorer la qualité de connexion en utilisant le Micro-filtre. Le microfiltre élimine les signaux de bruit inutiles et améliore la qualité de la connexion ou d’Internet. Étant donné que le Micro-filtre DSL n’est pas fourni avec l’appareil, contactez votre fournisseur de services Internet pour l’utilisation sur le Micro-filtre DSL.

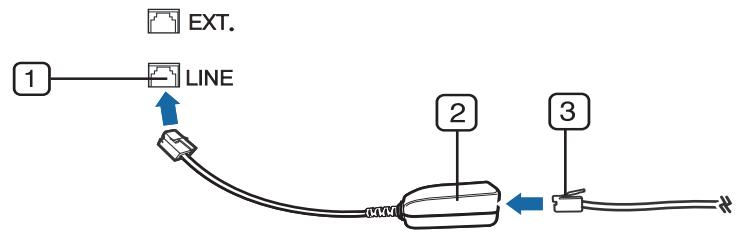

2 Microfiltre Reportez-vous au Guide d’installation rapide pour la procédure de connexion. La mise en place d’une connexion téléphonique varie d’un pays à un autre. 20

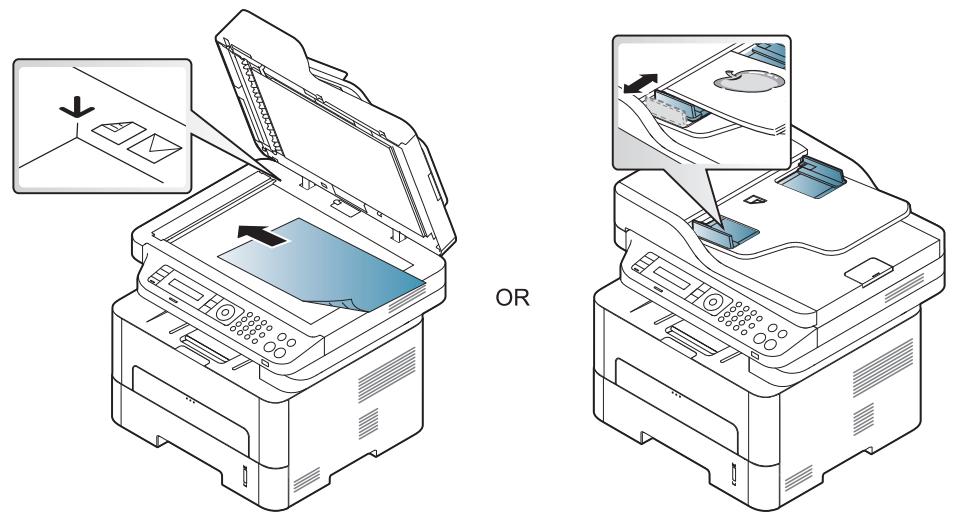

Vous pouvez utiliser le chargeur de documents tout comme la vitre d’exposition pour charger les originaux. Si les originaux sont placés à la fois dans le chargeur de documents et sur la vitre d’exposition, l’appareil lit d’abord les documents du chargeur de documents, qui est prioritaire en matière de numérisation. Configuration des paramètres de document » à la page 68). 2. Présentation des menus et configuration de base
L’appareil lance la numérisation et envoie le fax aux destinataires.
5 • Si vous souhaitez envoyer une télécopie directement à partir de votre ordinateur, utilisez Samsung Network PC Fax (voir « Envoi d'une télécopie depuis l'ordinateur » à la page 245). • Lorsque vous souhaitez annuler un fax, appuyez sur Suppr.) avant que l’appareil ne lance la transmission.
Suivez les instructions suivantes pour envoyer une télécopie à l’aide du
Vous ne pouvez pas envoyer de télécopies à l'aide de cette fonction si vous avez choisi le réglage super fin ou si la télécopie est en couleur.
Configuration des paramètres de document » à la page 68).
L’appareil commence à envoyer la télécopie aux numéros indiqués, en suivant l’ordre dans lequel vous les avez saisis. Un journal d'envoi multiple est imprimé après l'envoi des télécopies.
Un message vous invite à saisir un autre numéro de télécopie auquel envoyer le document.
• Si la résolution de votre appareil est réglée sur OPTIMALE et que le télécopieur avec lequel vous communiquez ne prend pas en charge la résolution OPTIMALE, l’appareil transmet les données en appliquant la résolution la plus élevée acceptée par ce télécopieur.
• Vous ne pouvez envoyer un fax couleur que si l’appareil avec lequel vous communiquez prend également en charge la réception de fax couleurs et que vous envoyez le fax manuellement.
Le paramètre de contraste est appliqué à la tâche de télécopie en cours. Pour modifier le paramètre par défaut (voir « Menu Télécopier » à la page 193).
(Arrêter/Suppr.) pour revenir au mode prêt.

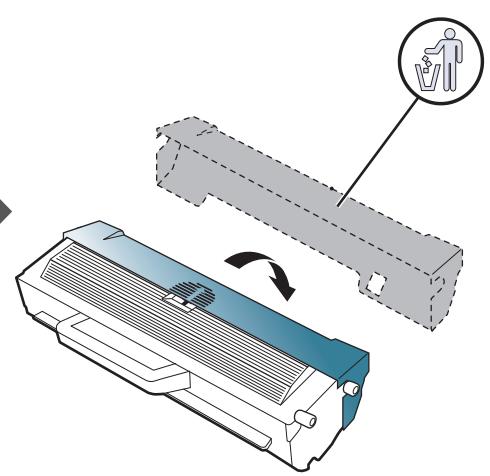

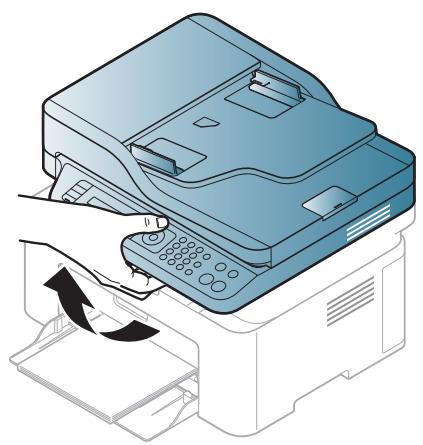

Lorsque vous achetez de nouveaux consommables ou cartouches d’impression, vous devez vous les procurer dans le pays d’achat de l’appareil. Sinon, les cartouches d’impression ou autres consommables ne seront pas compatibles avec votre appareil étant donné que leur configuration varie en fonction des pays.
Samsung ne peut pas garantir la qualité d’une cartouch non authentique Samsung. Tout entretien ou réparation requis suite à l’utilisation de cartouches de toner non-Samsung ne sera pas couvert par la garantie de l’appareil.
L’ouverture anticipée de l’emballage de la cartouche réduit considérablement sa durée de conservation et d’utilisation. Ne rangez pas la cartouche à même le sol. Si vous retirez la cartouche de toner de l’imprimante, stockez-la toujours en respectant les instructions suivantes. •

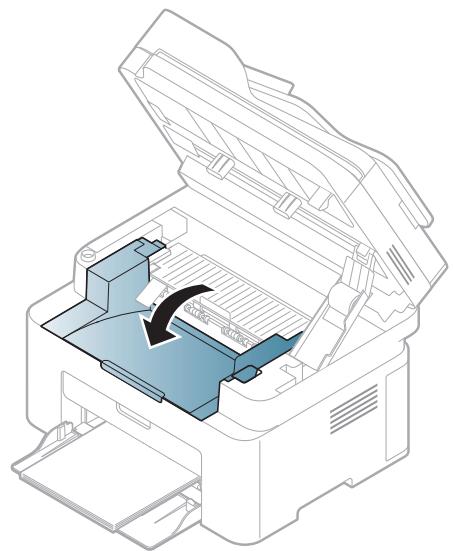

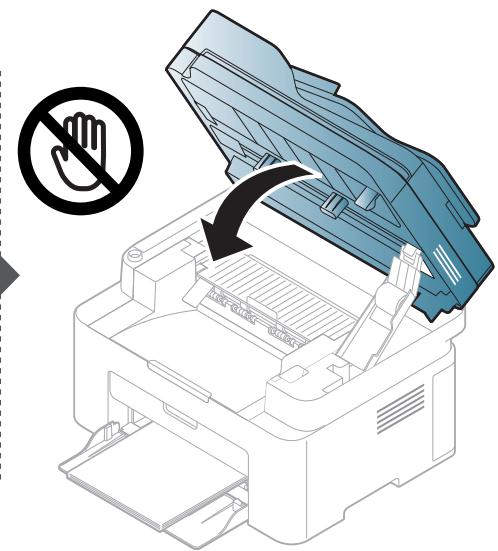

• Ne touchez pas la partie verte de la cartouche de toner. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question. • N'utilisez pas d'objets pointus, comme un couteau ou des ciseaux, pour ouvrir l'emballage de la cartouche de toner. Ils peuvent rayer le tambour de la cartouche. • Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu. • Lorsque vous ouvrez le module de numérisation, maintenez le chargeur de documents et le module de numérisation ensemble.
• Ne touchez pas la partie verte de la cartouche de toner. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question. • N'utilisez pas d'objets pointus, comme un couteau ou des ciseaux, pour ouvrir l'emballage de la cartouche de toner. Ils peuvent rayer le tambour de la cartouche. • Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu. • Lorsque vous ouvrez le module de numérisation, maintenez le chargeur de documents et le module de numérisation ensemble.
2 (Arrêter/Suppr.) pour revenir au mode prêt.
• Il peut être nécessaire d'appuyer sur OK pour accéder aux sous-menus, pour certains modèles. • Vous pouvez définir les paramètres de l'appareil sous Paramètres du périphérique dans le programme Samsung Easy Printer Manager. - Si vous utilisez Windows ou Mac, effectuez les réglages dans Samsung Easy Printer Manager >

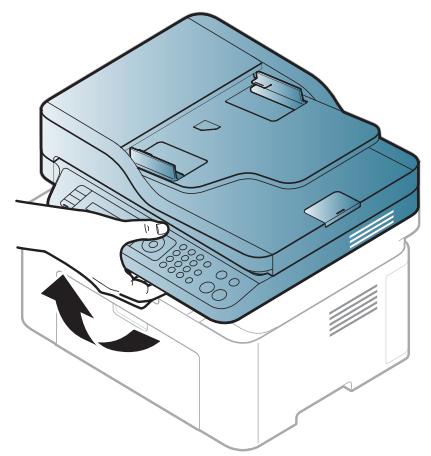

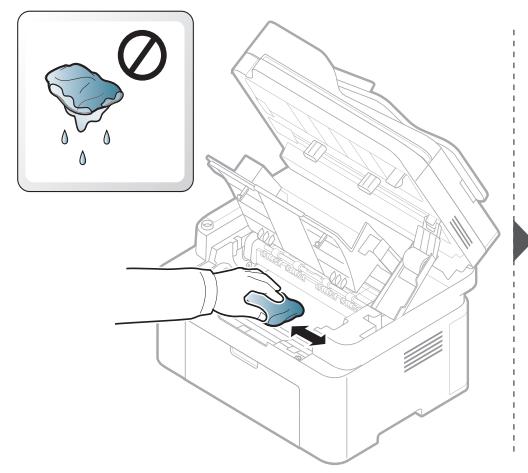

2 3 • Si votre appareil ou son environnement proche est souillé par du toner, nous vous recommandons d’utiliser un tissu ou un chiffon humidifié avec de l’eau pour le nettoyer. Avec un aspirateur, vous risquez de faire voler le toner et d’être incommodé par le nuage ainsi formé.

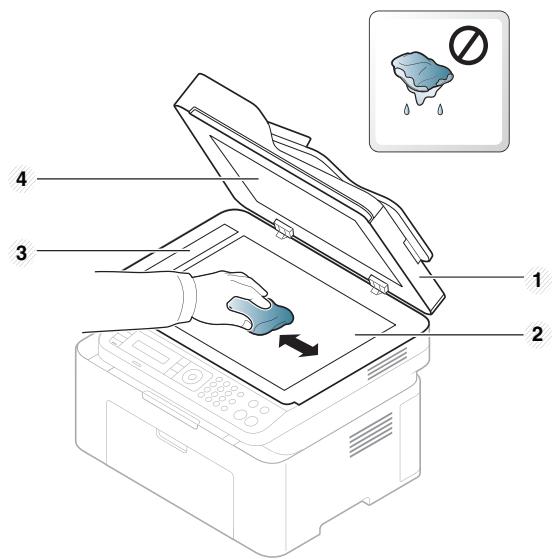

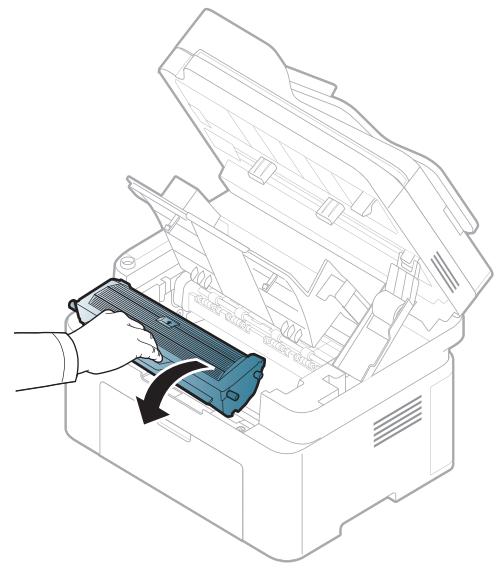

Nettoyez le boîtier de l’imprimante avec un chiffon doux non pelucheux. Humidifiez légèrement le chiffon avec de l’eau, mais faites attention à ne pas laisser couler de liquide sur l’appareil ou à l’intérieur.

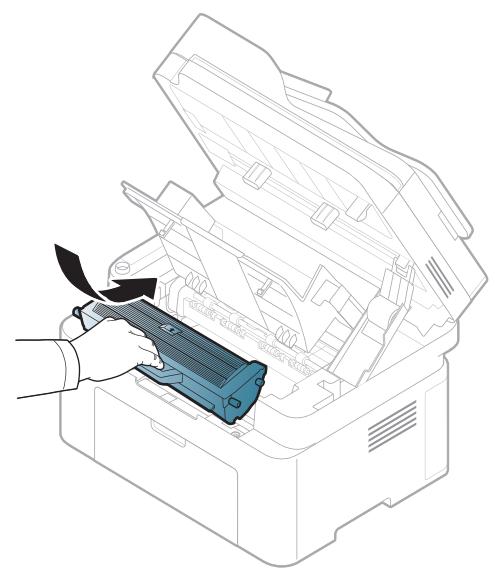

• Pour éviter d’endommager la cartouche de toner, ne l’exposez pas à la lumière plus de quelques minutes. Si nécessaire, recouvrez-la d’une feuille de papier. • Ne touchez pas la partie verte de la cartouche de toner. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question. • Utilisez un chiffon sec et non pelucheux pour nettoyer l'intérieur de l'appareil, faites attention à ne pas endommager le rouleau de transfert ou d'autres pièces internes. N'utilisez pas de solvants, comme du benzène ou du diluant. Des problèmes de qualité d'impression peuvent se produire et endommager l'appareil.

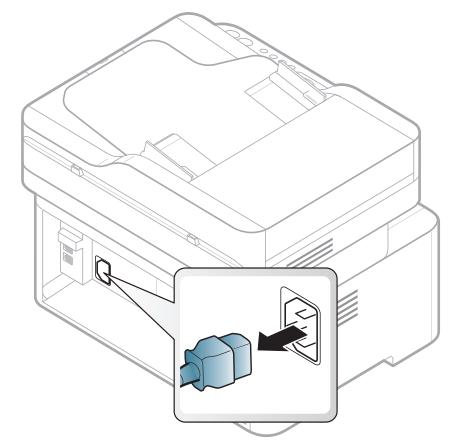

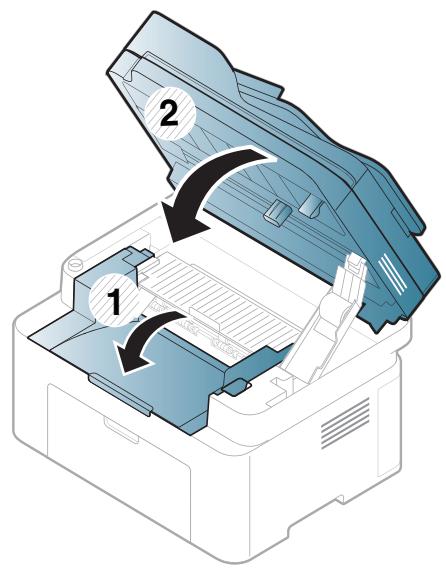

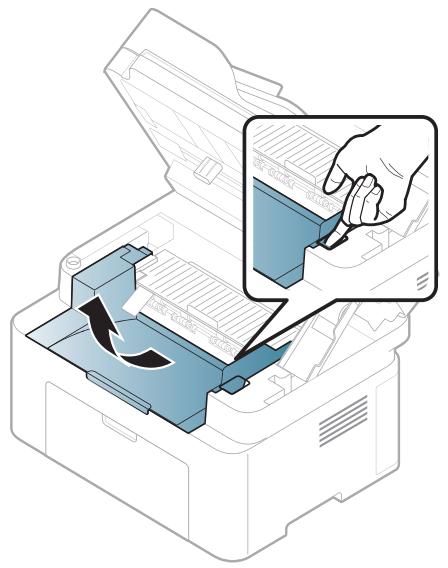

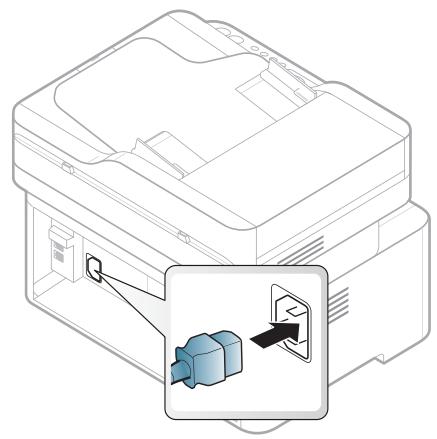

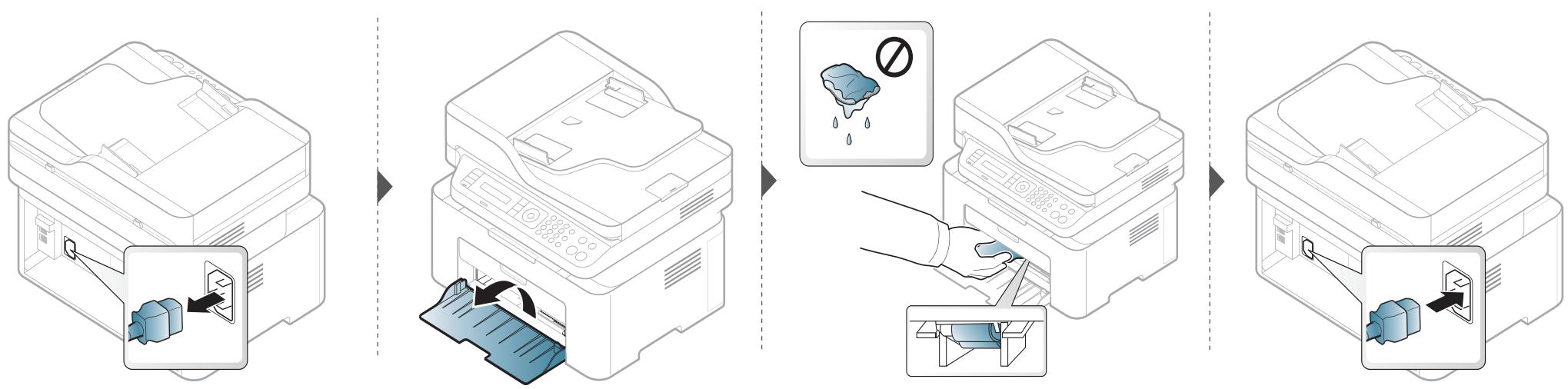

• Mettez l’appareil hors tension et débranchez le cordon d’alimentation. Attendez que l’appareil refroidisse. Si votre appareil possède un interrupteur d'alimentation, éteignez l'appareil avant de le nettoyer. • Les illustrations de ce guide de l'utilisateur peuvent différer de celles de votre appareil selon le modèle et les options installées. Vérifiez le type de votre appareil (voir « Vue avant » à la page 23). • Lorsque vous ouvrez le module de numérisation, maintenez le chargeur de documents et le module de numérisation ensemble.
• Les illustrations de ce mode d’emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 23).

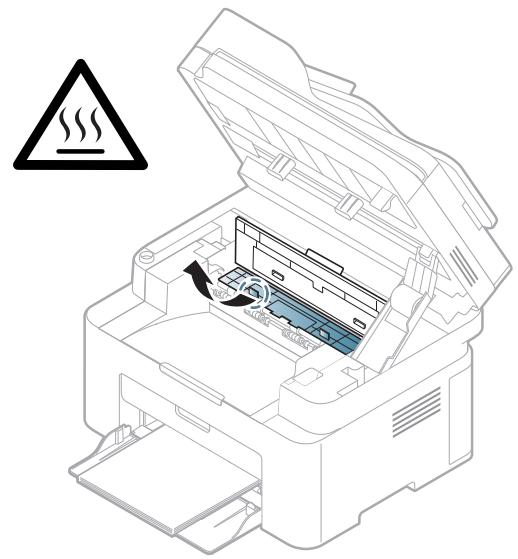

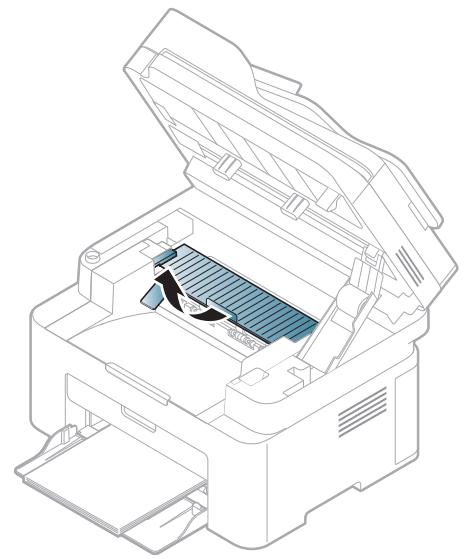

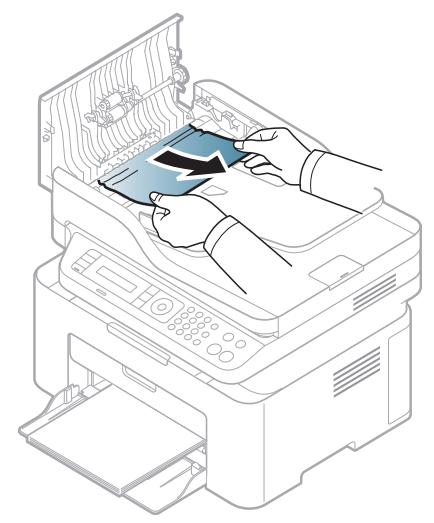

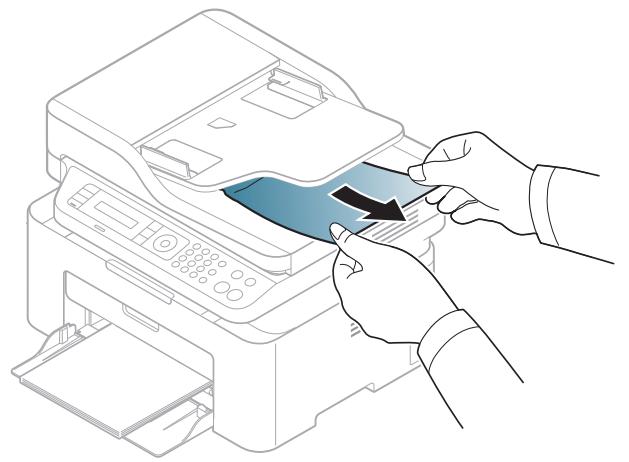

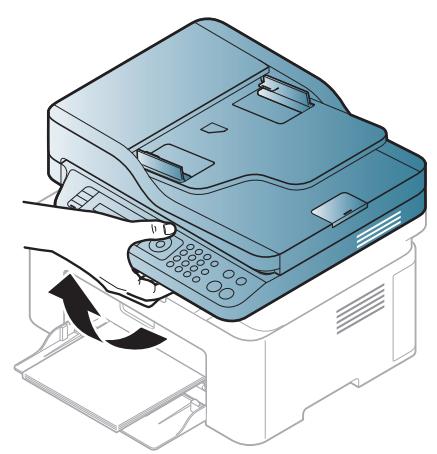

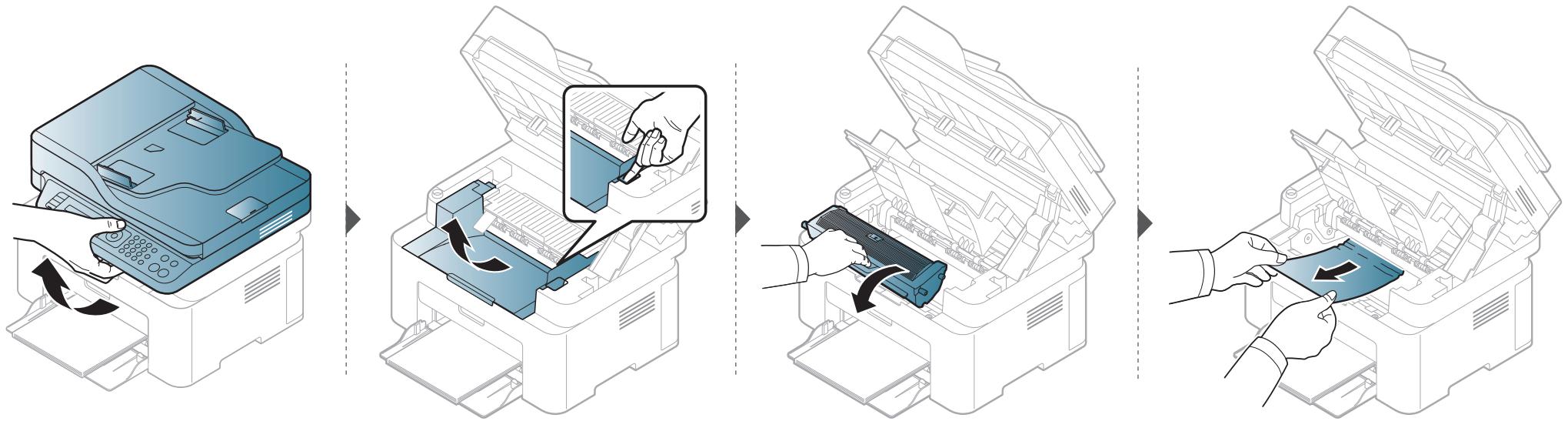

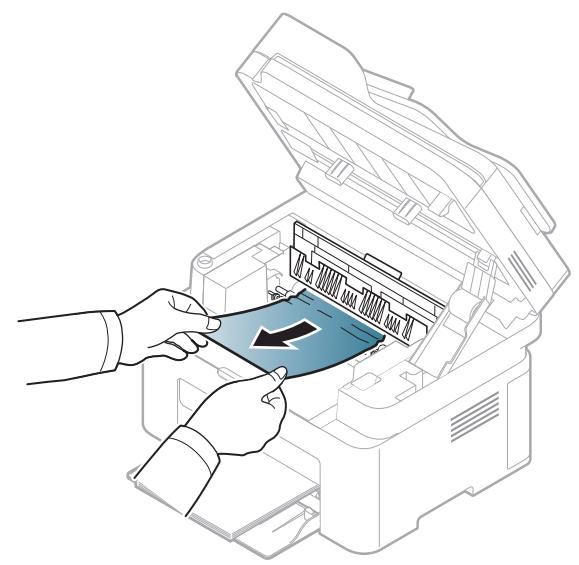

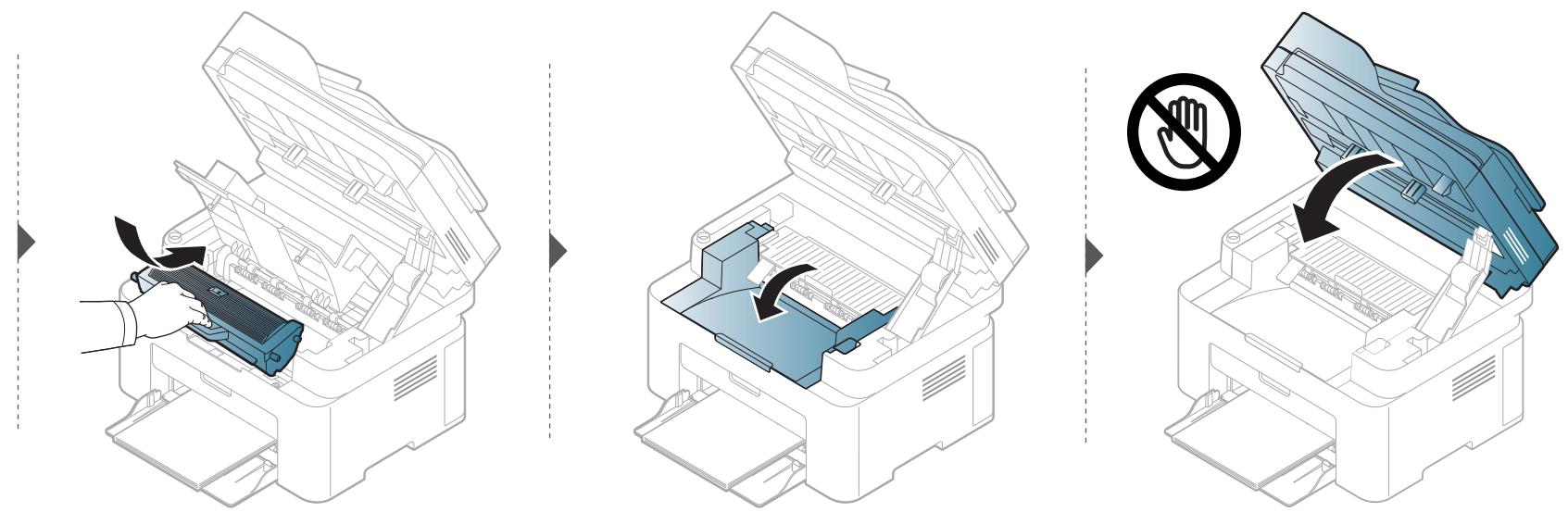

2 La plupart des bourrages papier peuvent être évités en sélectionnant des types de support adaptés. Pour éviter les bourrages papier, suivez les instructions suivantes: •
• Cette solution peut ne pas être possible selon le modèle ou les appareils optionnels (voir « Fonctionnalités diverses » à la page 10).
• Cette solution peut ne pas être possible selon le modèle ou les appareils optionnels (voir « Vue avant » à la page 23).

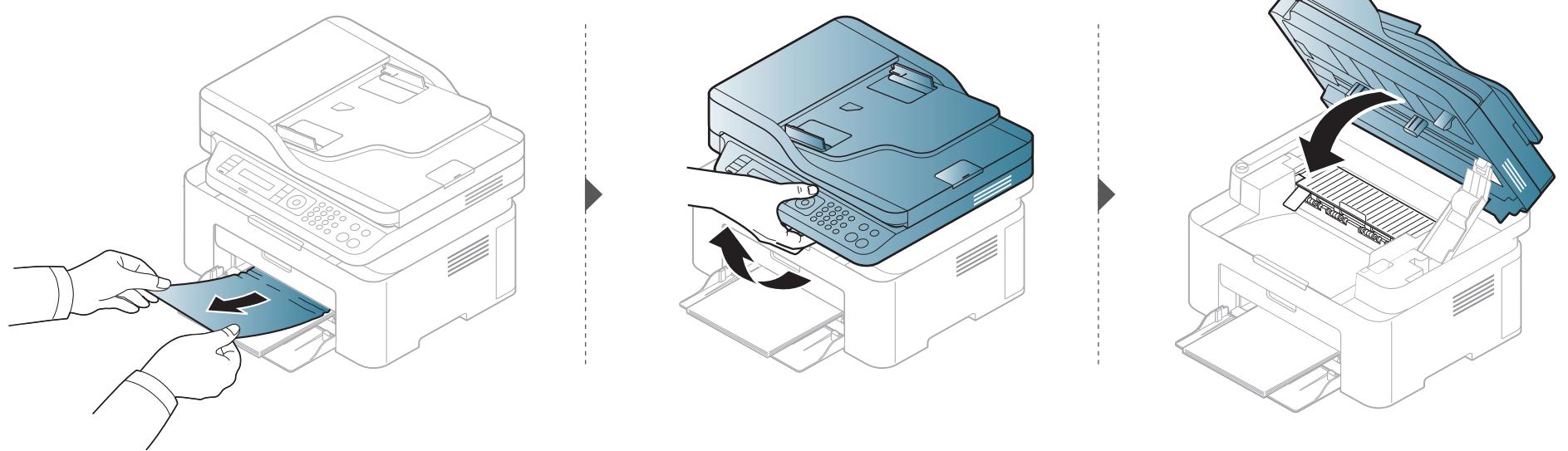

2 Dans le bac Les illustrations de ce guide de l'utilisateur peuvent différer de celles de votre appareil selon le modèle et les options installées. Vérifiez le type de votre appareil (voir « Vue avant » à la page 23).
• Si le problème persiste, contactez un technicien de maintenance.
Désactivé à la norme ISO/IEC 19752. Le nombre de pages peut varier en fonction de l’environnement d’exploitation, du pourcentage de zone d'image, du délai entre chaque impression, des graphiques ainsi que du type et du format des supports. Un peu de toner peut rester dans la cartouche, même lorsque le voyant rouge est allumé et que l’imprimante s'arrête d'imprimer. b. Certains voyants peuvent ne pas être disponibles selon le modèle ou le pays (voir « Vue d’ensemble du panneau de commande » à la page 26).
• Notez le contenu du message à l’écran afin de pouvoir l’indiquer si vous appelez le service de maintenance. • Certains messages peuvent ne pas apparaître en fonction du modèle et des options installées. • [numéro d’erreur] indique le numéro d’erreur.

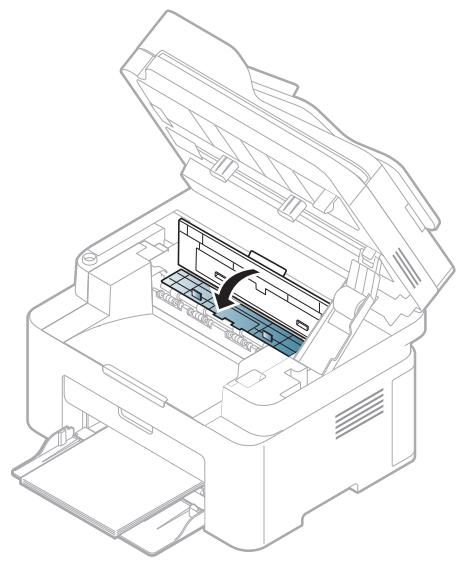

Supprimez le bourrage (voir « À l’intérieur de l’appareil » à la page 97).
La cartouche de toner que vous avez installée n’est pas adaptée à votre appareil.

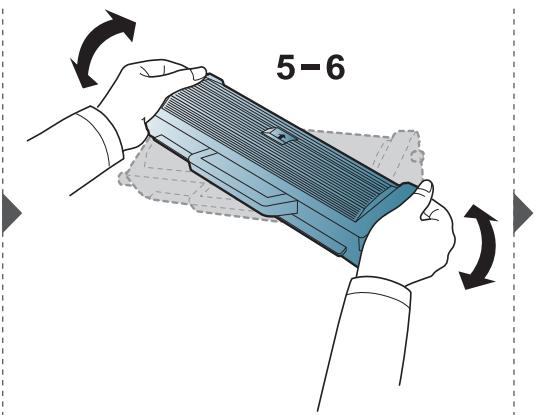

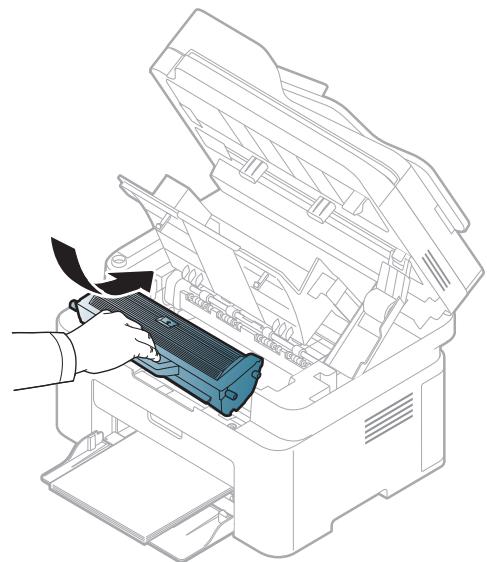

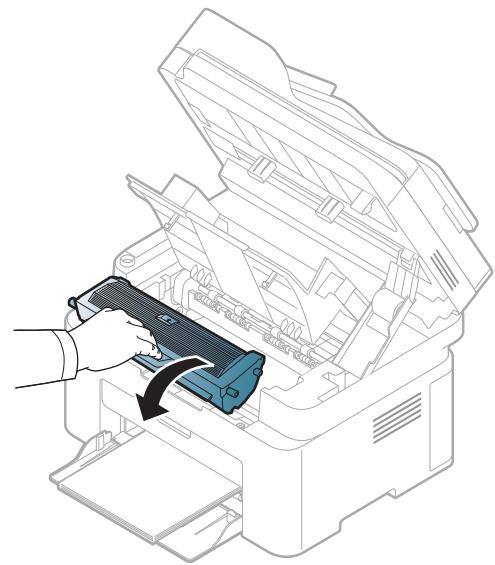

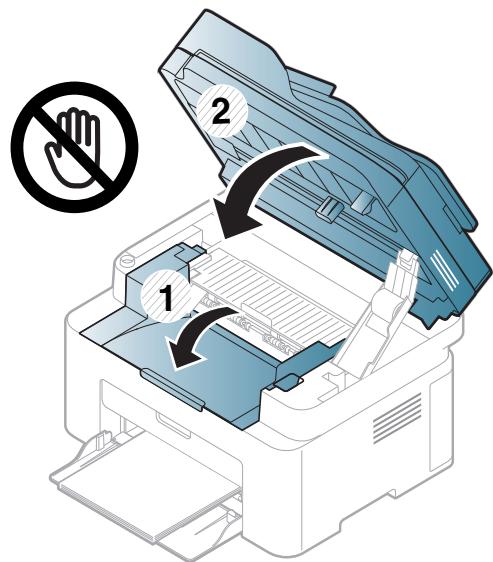

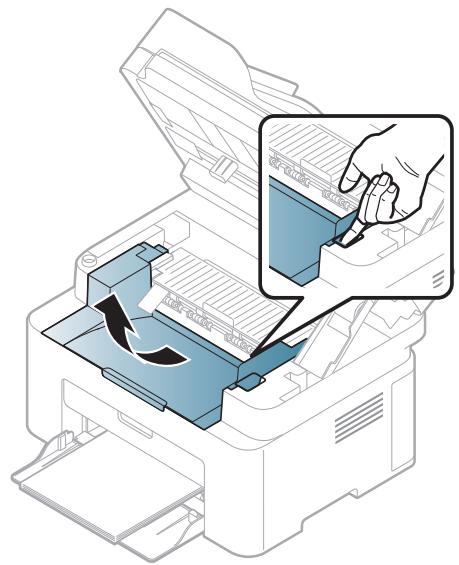

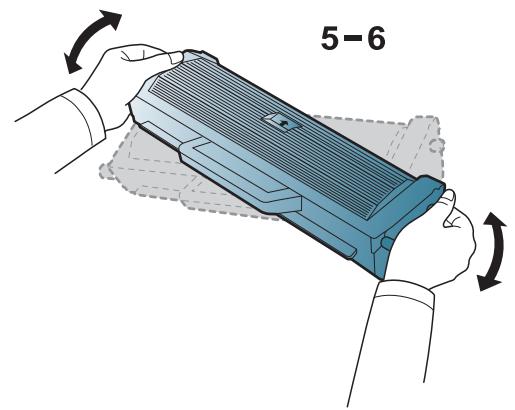

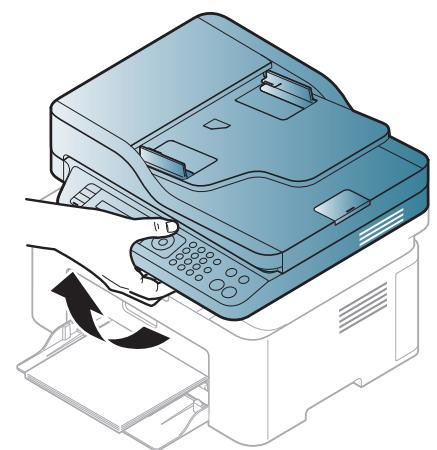

Vous pouvez améliorer provisoirement la qualité d’impression en secouant la cartouche afin de répartir le toner résiduel (voir « Redistribution du toner » à la page 76).
Cartouche toner non compatible à la page 73). Le nombre de pages peut varier en fonction de l’environnement d’exploitation, du pourcentage de zone d’image, du délai entre chaque impression, du type et du format des supports. Une certaine quantité de toner peut rester dans la cartouche, même lorsque le message « Mettre une nouvelle cartouche » s’affiche et que l’impression cesse.
• Vous pouvez choisir Arrêter ou Continuer comme indiqué sur le panneau de commande. Si vous sélectionnez Arrêter, l’imprimante arrête l’impression et vous ne pouvez plus imprimer avant d’avoir changé la cartouche. Si vous sélectionnez Continuer, l’imprimante continue l’Impression, mais la qualité d’impression ne peut pas être garantie. • Pour garantir la meilleure qualité d’impression, remplacez la cartouche de toner lorsque ce message apparaît. L’utilisation d’une cartouche au-delà de ce point peut entraîner des problèmes de qualité d’impression (voir « non compatible » à la page 78).
Tout entretien ou réparation requis suite à l’utilisation de cartouches de toner non authentiques Samsung ne sera pas couvert par la garantie de l’appareil.
• Supprimez le bourrage (voir « Dans le bac » à la page 96). • Chargez du papier dans le bac (voir « Chargement de papier dans le bac » à la page 42).
Le scanner est verrouillé.
Le système laser et l’imprimante sont conçus de manière à interdire tout accès aux rayonnements laser au-dessus d’un niveau de classe I pendant l’exploitation normale, les interventions de maintenance utilisateur, dans les conditions d’utilisation spécifiées.
N’utilisez jamais l’imprimante après avoir retiré le capot protecteur du module laser/scanner. Le faisceau lumineux, bien qu’invisible, pourrait endommager vos yeux. Pour plus d'informations sur le programme ENERGY STAR, reportez-vous au site http://www.energystar.gov
étiquette ENERGY STAR. Vérifiez si votre ordinateur est certifié ENERGY STAR.
Les particuliers doivent contacter le revendeur chez qui ils ont acheté le produit ou l’administration appropriée pour s’informer sur le lieu et le moyen de recycler ces éléments tout en préservant l’environnement. Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les conditions figurant dans le contrat d’achat. Cet appareil et ses accessoires électroniques ne doivent pas être mélangés avec d’autres déchets commerciaux lors de leur mise au rebut.
Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur : “Appareils Numériques”, ICES-003 édictée par l’Industrie et Sciences Canada.
Les périphériques sans fil de votre système sont homologués uniquement pour être utilisés aux États-Unis d’Amérique si un numéro d’ID FCC se trouve sur l’étiquette du système. La FCC conseille de conserver un écart minimal de 20 cm entre l’équipement sans fil et l’utilisateur (membres non inclus). Cette distance de 20 cm doit être respectée lorsque l’équipement sans fil est sous tension. La puissance d’émission du (ou des) périphérique(s) sans fil éventuellement intégrés à votre imprimante est largement inférieure aux limites d’exposition aux champs RF définies par la FCC.
Le Telephone Consumer Protection Act de 1991 rend illégal l’utilisation par quiconque d’un ordinateur ou de tout autre appareil électronique pour envoyer des messages via un télécopieur, sans qu’ils ne stipulent clairement dans la marge haute ou basse de chaque page, ou sur la première page transmise les informations suivantes : 1 La date et l’heure de transmission 2 Le nom de l’entreprise, de l’entité commerciale ou du particulier qui envoie le message. 3 le numéro de téléphone de la machine émettrice, de l’entreprise, de l’entité commerciale ou du particulier. Votre opérateur télécom peut modifier ses équipements de communication, leur fonctionnement ou certaines procédures lorsqu’il l’estime nécessaire dans la limite du raisonnable et tant que cela n’est pas en contradiction avec l’alinéa 68 de la réglementation FCC. Si, pour un client, il est logique de penser que de telles modifications risquent d’entraîner l’incompatibilité de certains de ses terminaux avec les équipements de communication de l’opérateur, de rendre nécessaire leur modification ou leur altération, ou d’avoir des conséquences matérielles quelconques sur leur utilisation ou leurs performances, ce client est en droit d’en être informé par écrit de façon adéquate, afin de lui permettre de prendre les mesures visant à une utilisation ininterrompue des terminaux en question
Il permet de déterminer les éventuelles surcharges. L’installation de plusieurs types d’équipement sur la même ligne téléphonique peut causer des problèmes pour les appels téléphoniques entrants et sortants, en particulier la sonnerie en cas d’appel. Pour un service optimal de l’opérateur télécom, la somme des indices REN de tous ces équipements doit être inférieure à cinq. Dans certains cas, la somme de cinq équipements peut ne pas permettre l’utilisation de la ligne. Si l’un de vos équipements téléphoniques ne fonctionne pas correctement, débranchezle immédiatement de la ligne téléphonique car il peut endommager le réseau téléphonique. L’équipement est conforme à la Partie 68 des règles de la FCC et aux exigences adoptées par l’ACTA. La partie arrière de cet équipement présente une étiquette mentionnant, entre autres, l’identifiant du produit au format américain : AAAEQ##TXXXX. En cas de besoin, vous devez indiquer ce numéro à l’opérateur télécom.
La fiche électrique la plus utilisée au Royaume-Uni est la prise de 13 A. Cependant, certains bâtiments (particulièrement les plus anciens) ne disposent pas de prises de courant de 13 A. Vous devez alors vous procurer un adaptateur approprié. Ne retirez pas la fiche moulée d’origine.
Connectez le fil bleu à la broche signalée par la lettre « N » (neutre) ou par la couleur noire. Connectez le fil marron à la broche signalée par la lettre « L » ou par la couleur rouge. Un fusible de 13 A doit être présent dans la fiche, dans l’adaptateur ou sur le tableau électrique.
Par la présente, Samsung Electronics déclare que cet appareil [série M202x] est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive basse tension (2006/95/EC), Directive EMC (2004/108/EC). Par la présente, Samsung Electronics déclare que ce produit [M207xW Series/M207xF Series/M207xFW Series] est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive R&TTE (1999/5/CE). La déclaration de conformité est consultable à l’adresse www.samsung.com, allez dans Assistance > Téléchargements et saisissez le nom de votre imprimante multifonction (MFP) pour rechercher l’EuDoC.
01.01.1996: directive 2004/108/EC du Conseil de l’UE, harmonisation des lois des États membres relatives à la compatibilité électromagnétique.
RTCP nationaux et les PBX des pays européens : si vous rencontrez des problèmes, contactez tout d'abord le laboratoire qualité européen de Samsung Electronics Co., Ltd. Cet appareil a été testé pour s'assurer de sa conformité avec la norme TBR21. Pour aider à l'utilisation d'un terminal conforme à cette norme, le European Telecommunication Standards Institute (ETSI) a publié un document consultatif (EG 201 121) qui contient des notes et des exigences supplémentaires pour assurer la compatibilité du réseau avec les terminaux utilisant la norme TBR21. L'appareil a été conçu en suivant toutes les notes consultatives pertinentes de ce document et il est parfaitement conforme avec ces dernières.
équipements radioélectriques (pour les produits comportant des équipements radio homologués par l’UE) Cette imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4/5 GHz et destinés à un usage personnel ou professionnel. Cette section est applicable uniquement en présence de ces appareils. Reportez-vous à l’étiquette des spécifications techniques pour vérifier la présence de tels équipements sans fil. Les équipements sans fil dont dispose votre imprimante peuvent être utilisés dans l’Union Européenne et les pays associés si la marque CE accompagnée d’un numéro d’enregistrement délivré par l’organisme compétent et un symbole d’avertissement figurent sur l’étiquette des spécifications techniques.
Membres de l'Union européenne 5. Annexe Pays de l’AELE et de l’EEE Pas de limitations à l’heure actuelle
éléments à prendre en considération lors de l’utilisation d’équipements sans fil. Les limitations supplémentaires, les avertissements et les mesures de précaution spécifiques à certains pays sont indiquées dans les sections de ces pays (ou les sections de leur groupe de pays). Les périphériques sans fil de votre système sont homologués uniquement pour être utilisés dans les pays identifiés par la marque d’homologation pour les fréquences radio sur l’étiquette d’évaluation du système. Si le pays dans lequel vous allez utiliser le périphérique sans fil n’est pas répertorié, contactez l’agence d’homologation des fréquences radio la plus proche pour satisfaire aux normes imposées. Les appareils sans fil font l’objet d’une réglementation stricte, et leur utilisation peut ne pas être autorisée.
Cet émetteur ne doit pas être installé ou utilisé conjointement avec tout autre type d’antenne ou d’émetteur. Dans certains cas, les équipements sans fil font l’objet de restrictions. Des exemples de restrictions fréquentes sont indiqués ci-dessous: Les communications sans fil par fréquence radio peuvent créer des interférences avec les équipement des avions commerciaux. Actuellement, les règlements en vigueur dans les compagnies aériennes imposent d’éteindre les équipements sans fil pendant les vols. Les périphériques de communication IEEE 802.11 (également connu sous le nom Ethernet sans fil) et Bluetooth sont des exemples de périphériques permettant la communication sans fil.
Chaque pays a mis en place des restrictions différentes pour l’utilisation d’appareils sans fil. Étant donné que votre système est équipé d’un appareil sans fil, vérifiez avant votre départ auprès de l’autorité d’approbation des fréquences radio la plus proche s’il existe des restrictions d’utilisation pour les appareils sans fil dans le pays de destination. Si votre système vous a été fourni avec un appareil sans fil intégré, n’utilisez pas cet appareil sans fil tant que tous les capots et protections ne sont pas installés, et que l’appareil n’est pas complètement assemblé. Les appareils sans fil ne peuvent pas être réparés par l’utilisateur. Ne leur apportez aucune sorte de modification. Toute modification apportée à un appareil sans fil annule l’autorisation de l’utiliser. Contactez le fabricant pour toute modification. Utilisez uniquement les pilotes autorisés pour le pays dans lequel l’appareil sera utilisé. Pour plus d’informations, reportez-vous au kit de restauration système du fabricant ou contactez le support technique du fabricant.

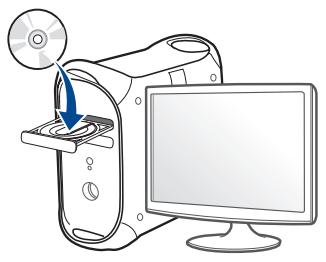

1. Installation des logiciels
Lisez le contrat de licence et cliquez sur Continuer. Cliquez sur Accepter pour accepter le contrat de licence. Cliquez sur Installer. Tous les composants nécessaires aux opérations de l’appareil seront installés. Si vous sélectionnez Personnaliser, vous pouvez choisir les composants individuels à installer.
Ouvrez le programme Terminal et accédez au dossier dans lequel vous avez copié le package.
Exécutez la commande ” ./install.sh“ (si vous n'êtes pas connecté à la racine, exécutez la commande avec “sudo” en tant que “sudo ./install.sh”).
IP. • • TCP/IPv6 n’est pas pris en charge par ce programme.

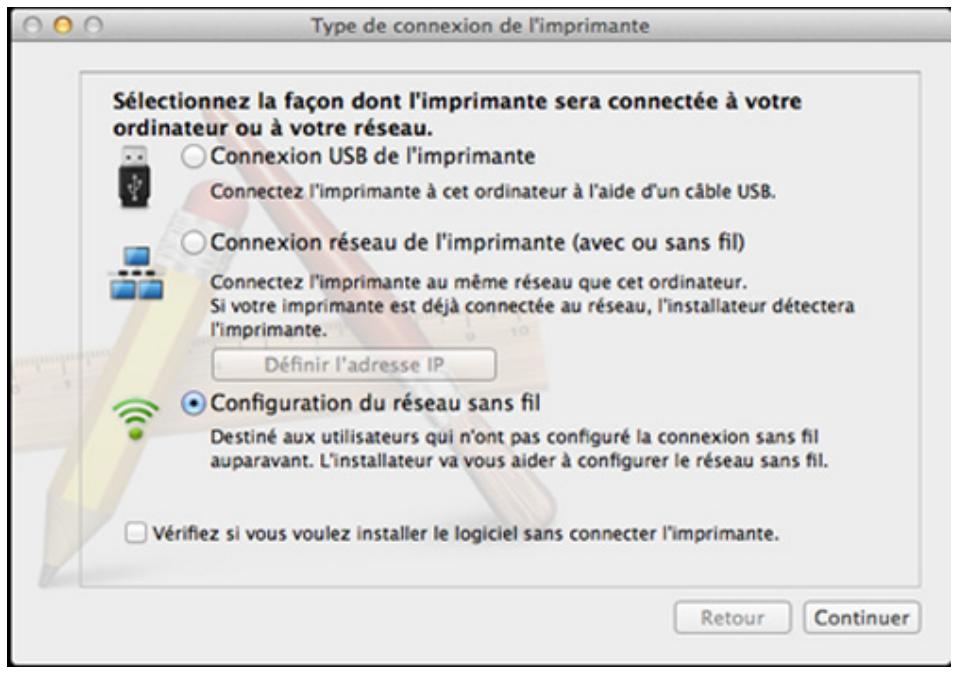

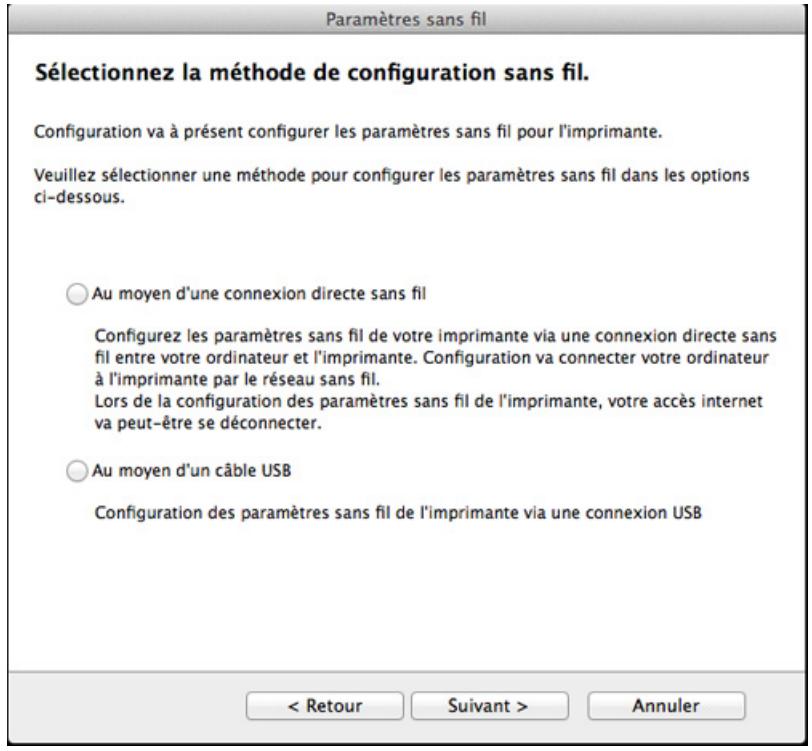

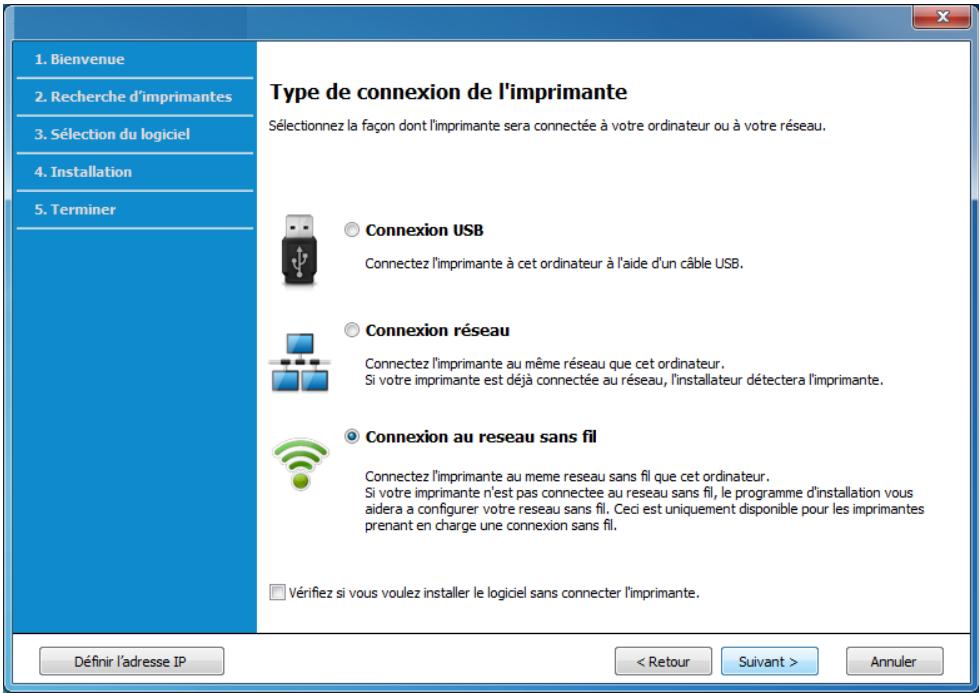

Cela vous aidera à configurer un réseau. •
(Menu) sur le panneau de commande, puis sélectionnez Reseau > Config reseau (Configuration réseau).
SetIP (Windows) Avant d'utiliser le programme SetIP, désactivez le pare-feu de l'ordinateur dans Panneau de configuration > Centre de sécurité > Pare-feu Windows.

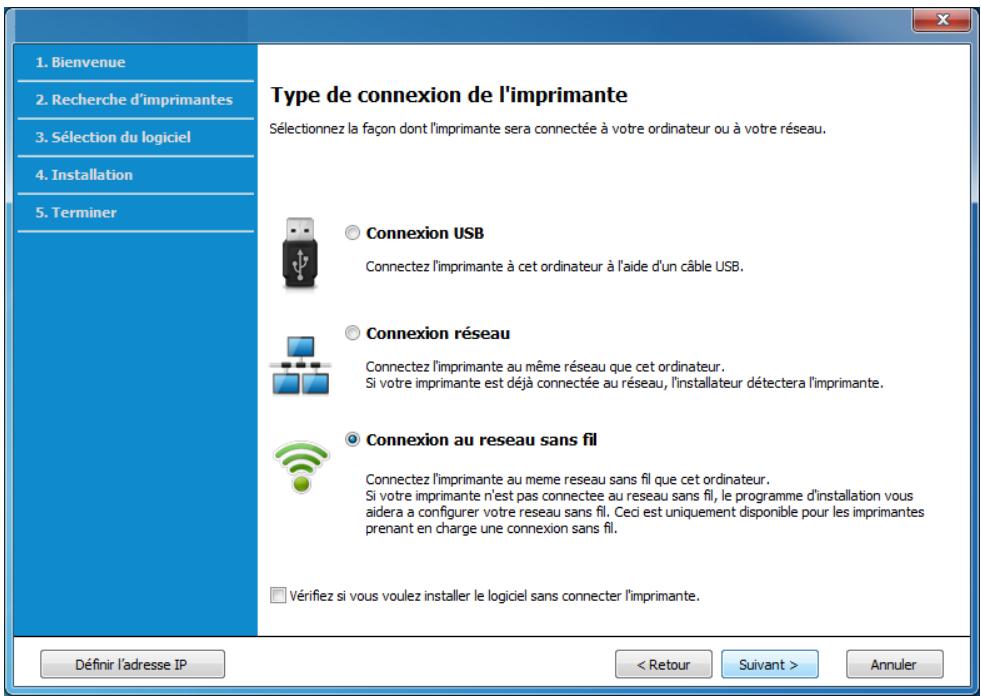

Cliquez sur Installer. Tous les composants nécessaires aux opérations de l’appareil seront installés. Si vous sélectionnez Personnaliser, vous pouvez choisir les composants individuels à installer.
10 Fonctionnalités par modèle » à la page 8). • Si l'appareil ne prend pas en charge l'interface réseau, il ne pourra pas utiliser cette fonction (voir « Vue arrière » à la page 25).
L’installation en mode silencieux est une méthode d’installation qui n’exige pas d’intervention de l’utilisateur. Une fois l’installation démarrée, le pilote et le logiciel de l’appareil sont automatiquement installés sur votre ordinateur. Vous pouvez démarrer l’installation en mode silencieux en saisissant /s ou /S dans la fenêtre de commande.
Le tableau suivant indique les commandes pouvant être utilisées dans la fenêtre de commande.
Démarre l’installation en mode silencieux.
Spécifie le port d’imprimante. Pour un port local, ce port doit exister sur le système avant d’être spécifié par la commande.
Le nom du port d’imprimante peut être spécifié sous forme d’adresse IP, de nom d’hôte, de nom de port local USB, de nom de port IEEE1284 ou de chemin réseau. Par exemple: • /p« xxx.xxx.xxx.xxx » où, « xxx.xxx.xxx.xxx » signifie l’adresse IP de l’imprimante réseau. / p”USB001”, /P”LPT1:”, / p”hostname”, / p"\\computer_name\sha red_printer" or "\\xxx.xxx.xxx.xxx\share d_printer" in where, "\\computer_name\shar ed_printer" or "\\xxx.xxx.xxx.xxx\share d_printer" indique le chemin réseau vers l'imprimante en entrant deux barres obliques, le nom de l'ordinateur ou l'adresse IP locale du PC partageant l'imprimante, puis le nom de partage de l'imprimante. • Lors de l'installation du pilote en mode silencieux en coréen, saisissez -Setup.exe /s /L"0x0012” or Setup.exe /s.
ce fichier script personnalisé est prioritaire sur les paramètres du programme d’installation par défaut du package d’installation, mais n’est pas prioritaire sur les paramètres de ligne de commande.
Windows au système et les partages avec un <nom de partage> spécifié pour point and print.
Lisez le contrat de licence et cliquez sur Continuer. Cliquez sur Accepter pour accepter le contrat de licence. Cliquez sur Installer. Tous les composants nécessaires aux opérations de l’appareil seront installés.
Extrayez le package. Allez dans le dossier uld. Exécutez la commande ” ./install.sh“ (si vous n'êtes pas connecté à la racine, exécutez la commande avec “sudo” en tant que “sudo ./install.sh”). Continuez l'installation.
L’adresse IP et le nom de modèle de l’imprimante apparaissent dans le champ de liste.
Une fois l'appareil ajouté, cliquez sur Finish. 2. Utilisation d'un appareil connecté au réseau
Appuyez sur Réseau > TCP/IP (IPv6) > Protocole IPv6. Sélectionnez Activé et appuyez sur OK. Mettez l’appareil hors tension puis sous tension. Réinstallez le pilote d’impression.
Appuyez sur Réseau > TCP/IP (IPv6) > Configuration DHCPv6.
Le réseau sans fil peut ne pas être disponible selon le modèle (voir « Fonctionnalités par modèle » à la page 8). • Si le réseau IPv6 ne semble pas fonctionner correctement, réinitialisez tous les paramètres réseau par défaut et réessayez à l'aide de l'option Effacer regl..
Les réseaux sans fil nécessitent une plus grande sécurité, ainsi quand un point d'accès est mis en place, un nom de réseau (SSID), le type de sécurité utilisé et un mot de passe réseau sont créés pour le réseau. Demandez ces informations à votre administrateur réseau avant de commencer l’installation de l’appareil.
En règle générale, vous ne pouvez avoir qu’une connexion à la fois entre votre ordinateur et l’appareil. Mode Infrastructure Il s’agit d’un environnement généralement utilisé pour les particuliers, les bureaux à domicile et les petites entreprises. Ce mode utilise un point d’accès pour communiquer avec l’appareil sans fil.

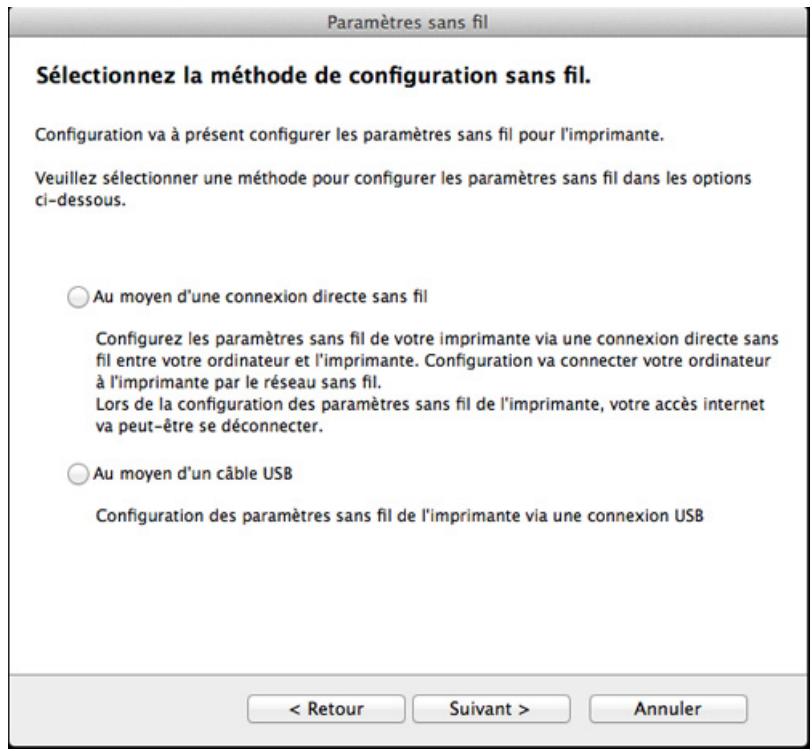

Vous pouvez configurer les paramètres du réseau sans fil à partir de l'appareil ou de l'ordinateur. Choisissez la méthode de configuration dans le tableau ci-dessous.
A partir de l'ordinateur
Dépannage » à la page 180). • Il est fortement recommandé de paramétrer le mot de passe aux points d'accès. Si vous ne paramétrez pas le mot de passe aux points d'accès, ceuxci peuvent être exposés à un accès illégal provenant de machines inconnues, notamment des PC, des téléphones intelligents et des imprimantes. Se reporter au guide d'utilisateur de point d'accès pour les paramètres de mots de passe.
Si votre appareil et un point d’accès (ou un routeur sans fil) prennent en charge le mode WPS (Wi-Fi Protected Setup™), vous pouvez facilement configurer les paramètres du réseau sans fil sans ordinateur, en appuyant
(WPS) du panneau de commande de votre appareil et sur la touche WPS (PBC) d’un point d’accès (ou routeur sans fil) compatible WPS (Wi-Fi Protected Setup™), respectivement.
L’utilisation de la touche WPS (PBC) ou la saisie du code PIN depuis l’ordinateur pour la connexion au point d’accès (ou au routeur sans fil) varie selon le point d’accès (ou le routeur sans fil) que vous utilisez. Reportez-vous au mode d’emploi du point d’accès (ou du routeur sans fil) que vous utilisez. • Lorsque vous utilisez la touche WPS pour configurer le réseau sans fil, les paramètres de sécurité peuvent changer. Pour éviter ceci, verrouillez l'option WPS pour les paramètres de sécurité du réseau sans fil actuels. Le nom de l'option peut différer selon le point d'accès (ou du routeur sans fil) que vous utilisez.
Protected Setup™). Votre appareil utilise le mode PBC par défaut ; il s’agit du mode recommandé pour un environnement de réseau sans fil classique.
WPS (Wi-Fi Protected Setup™). L’appareil attend jusqu’à deux minutes que vous appuyiez sur la touche WPS (PBC) du point d’accès (ou du routeur sans fil).
L’appareil essaie de se connecter au réseau sans fil. Le voyant clignote lentement pendant deux minutes jusqu’à ce que vous appuyiez sur le bouton PBC du point d’accès (ou du routeur sans fil).
L’appareil commence à se connecter au point d’accès (ou au routeur sans fil).
être imprimé (voir « Impression d’un rapport de configuration réseau » à la page 144).
Le voyant clignote lentement pendant deux minutes maximum jusqu'à ce que vous saisissiez le numéro à huit caractères du PIN. Le voyant du mode WPS clignote dans l’ordre affiché ci-dessous: a Le voyant du mode WPS clignote rapidement. L’appareil se connecte au point d’accès (ou au routeur sans fil). b Lorsque l’appareil est connecté au réseau sans fil, le voyant du mode WPS reste allumé.
Pour se déconnecter du réseau sans fil, appuyez sur la touche du panneau de commande pendant plus de deux secondes.
Dans les cas suivants, l’appareil se reconnecte automatiquement au réseau sans fil: • L’appareil est à nouveau éteint puis rallumé. • Le point d’accès (ou le routeur sans fil) est à nouveau éteint puis rallumé.
Pour annuler la connexion à un réseau sans fil lorsque l’appareil se connecte au réseau sans fil, appuyez sur la touche (Annuler ou Arrêter/Suppr.) sur le panneau de commande. Vous devez attendre deux minutes avant de vous reconnecter au réseau sans fil.
Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 34).
Une fois connecté au réseau sans fil, vous devez installer le pilote d’un appareil afin de procéder à l’impression depuis une application (voir « Installation du pilote sur le réseau » à la page 147).
2 Appuyez sur Réseau > Sans fil > Paramètres WiFi.

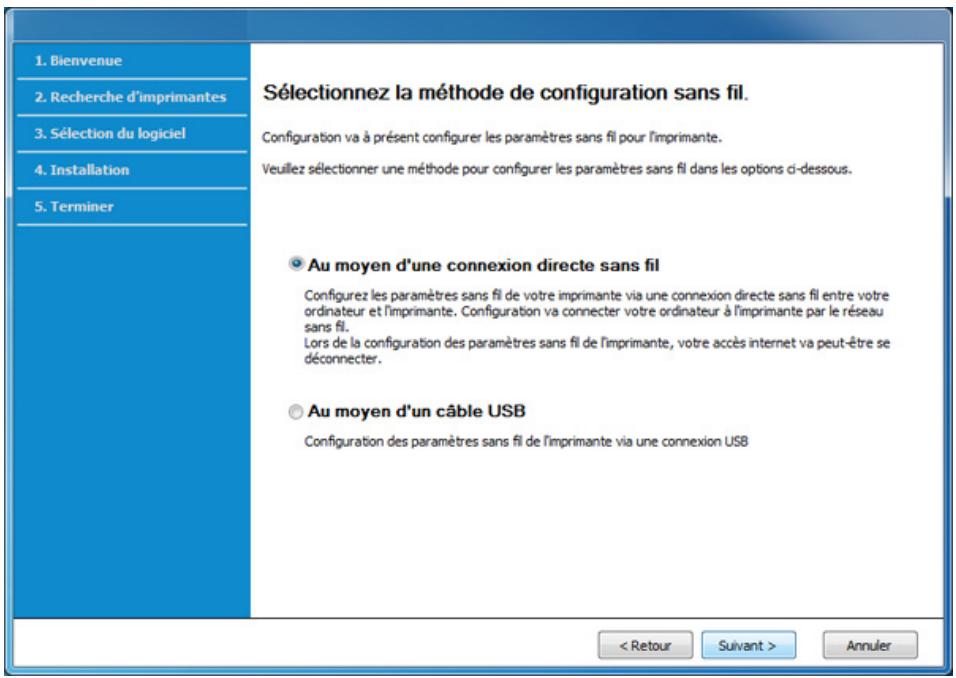

Raccourci vers le programme de configuration sans fil Samsung Easy Wireless Setup sans le CD : Si vous avez déjà installé le pilote d'imprimante, vous pouvez accéder au programme de configuration sans fil Samsung Easy Wireless Setup sans le CD (voir « Accéder aux outils de gestion » à la page 315).
• Entrez le nom du réseau sans fil: Saisissez le SSID du point d’accès (le SSID est sensible à la casse). • Mode de fonctionnement: Sélectionnez Infrastructure. • Authentification: Sélectionnez un type d’authentification. Sys. ouvert: L’authentification n’est pas utilisée et le cryptage peut l’être ou non, en fonction de l’enjeu de sécurité des données. Clé part.: L’authentification est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau. WPA Personal ou WPA2 Personal: Sélectionnez cette option pour authentifier le serveur d’impression à partir d’une clé pré-partagée WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée), qui est configurée manuellement sur le point d’accès et sur chacun de ses clients.
Si votre imprimante est déjà connectée au réseau, sélectionnez Non, mon imprimante est déjà connectée sur mon réseau.
(SSID) du point d’accès que vous souhaitez utiliser et cliquez sur Suivant.
TKIP, AES, TKIP AES). • Indice de clé WEP: Si vous utilisez le cryptage WEP, sélectionnez l’Indice de clé WEP approprié.
• Configuration du mot de passe est une chaîne numérique et sa longueur est comprise entre 8 et 64 caractères.
Suivant. Sinon, cliquez simplement sur Suivant.
10 Éléments à préparer •
Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur de CD-ROM, puis cliquez sur OK.
Non, mon imprimante est déjà connectée sur mon réseau.
USB » à la page 165).
Cliquez sur Accepter pour accepter le contrat de licence. Cliquez sur Installer. Tous les composants nécessaires aux opérations de l’appareil seront installés. Si vous sélectionnez Personnaliser, vous pouvez choisir les composants individuels à installer.
Insérez le CD de logiciels fourni dans le lecteur.
(SSID) du point d’accès que vous souhaitez utiliser et cliquez sur Suivant.
Saisissez le mot de passe du réseau du point d'accès (ou du routeur).
WPA personnel ou WPA2 personnel: Sélectionnez cette option pour authentifier le serveur d’impression à partir d’une clé prépartagée WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée) qui est configurée manuellement sur le point d’accès et sur chacun de ses clients. • Cryptage: Sélectionnez le cryptage. (aucun, WEP64, WEP128, TKIP, AES, TKIP, AES) • Mot de passe réseau: saisissez la valeur du mot de passe de cryptage réseau.
Vérifiez les paramètres et cliquez sur Suivant.
» à la page 178). • Nom de Wi-Fi Direct : par défaut, le nom Wi-Fi Direct est le nom du modèle et sa longueur maximale est de 22 caractères. • Configuration du mot de passe est une chaîne numérique et sa longueur est comprise entre 8 et 64 caractères.
Cliquez sur Suivant.
• Indice de clé WEP: Si vous utilisez le cryptage WEP, sélectionnez l’Indice de clé WEP approprié.
Si vous sélectionnez Personnaliser, vous pouvez choisir les composants individuels à installer.
10 Pour Mac OS X 10.8, double-cliquez sur le CD-ROM qui apparaît sur outil de recherche.
Cliquez sur Continuer. 2. Utilisation d'un appareil connecté au réseau
panneau de commande dans les 2 minutes.
Votre appareil est compatible réseau. Quelques procédures de configuration sont néanmoins nécessaires pour qu’il puisse fonctionner avec votre réseau. • Une fois connecté au réseau sans fil, vous devez installer le pilote d’un appareil afin de procéder à l’impression depuis une application (voir « Installation du pilote sur le réseau » à la page 147). • Consultez votre administrateur réseau ou la personne ayant configuré votre réseau sans fil pour plus d’informations concernant votre configuration réseau.
SetIP (Windows) Ce programme permet de configurer manuellement l’adresse réseau IP de votre appareil à l’aide de son adresse MAC pour communiquer avec l’appareil. L'adresse MAC est le numéro de série matériel de l’interface réseau et peut être trouvé sur le Rapport de configuration réseau. Voir « Création d’une adresse IP » à la page 144.
Éléments à préparer •
SSID par défaut de votre appareil.
Si une fenêtre de paramètre de sécurité sans fil s’affiche, saisissez le mot de passe enregistré (mot de passe réseau) et cliquez sur Suivant.
• Vous ne pouvez pas vous connecter à Internet par le biais du réseau Wi-Fi Direct du périphérique mobile. • La liste des protocoles pris en charge peut différer de celle de votre modèle, les réseau Wi-Fi Direct ne prennent PAS en charge l'IPv6, le filtrage du réseau, l'IPSec, le WINS et les services SLP.
• Un maximum de quatre périphériques mobiles peuvent se connecter à Wi-Fi Direct en même temps.
Vous pouvez activer la fonction Wi-Fi Direct en suivant l'une des méthodes suivantes.
(recommandée) • • Pour les utilisateurs de Linux : - imprimez un rapport de configuration du réseau IP afin de vérifier le débit (voir « Impression d’un rapport de configuration réseau » à la page 144). - Accédez à Service Web SyncThru, sélectionnez Paramètres > Config. réseau > Sans fil > Wi-Fi Direct. - Activez ou désactivez Wi-Fi Direct.
- Si les informations réseau de l’ordinateur sont les suivantes: ▪
2. Utilisation d'un appareil connecté au réseau Wi-Fi. Les autres types de communication sans fil (par exemple, Bluetooth), ne sont pas pris en charge.
(ou le routeur sans fil) et l’appareil. Assurez-vous que l’appareil et le point d’accès sans fil (ou le routeur sans fil) ne sont pas séparés par des poteaux, des murs ou des colonnes de support contenant du métal ou du béton.
De nombreux appareils peuvent provoquer des interférences avec le signal sans fil, et notamment les fours à micro-ondes et certains périphériques Bluetooth.
2. Utilisation d'un appareil connecté au réseau
à une imprimante sans fil par le biais d'un point d'accès Wi-Fi. L'installation d'un nouveau pilote ou le paramétrage du réseau sont inutiles : installez tout simplement l'application Samsung Mobile Print, qui détectera automatiquement les imprimantes Samsung compatibles. En plus de l'impression de photos, de pages Internet et de fichiers PDF, la numérisation est également prise en charge. Si vous possédez une imprimante multifonctions Samsung, vous pouvez numériser n'importe quel document au format JPG, PDF ou PNG, et l'afficher rapidement et facilement sur votre périphérique mobile.
Pour télécharger Samsung Mobile Print, allez à l'application store (Samsung Apps, Play Store, App Store) de votre appareil mobile et recherchez simplement « Samsung Mobile Print.» Vous pouvez également consulter iTunes pour connaître les périphériques Apple sur votre ordinateur.
• Si un message d'erreur concernant le code PIN modifié s'affiche, entrez un code PIN modifié et appuyez sur OK. Suivez l'instruction sur l'écran d'application pour mettre à jour le code PIN. • Si l'application Samsung Mobile Print n'est pas installée sur votre téléphone portable, il se connecte automatiquement sur la page de téléchargement de l'application Samsung Mobile Print. Téléchargez l'application et réessayez.
Au besoin, modifiez l'option d'impression en pressant

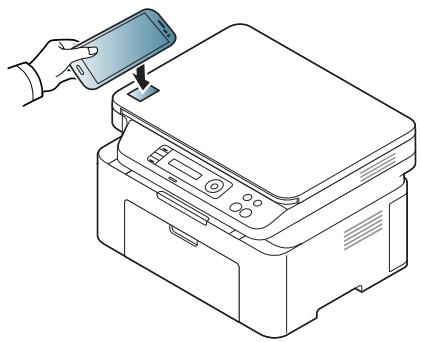

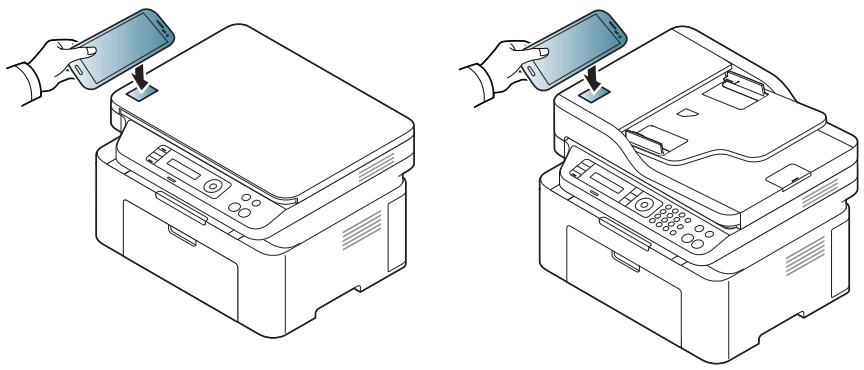

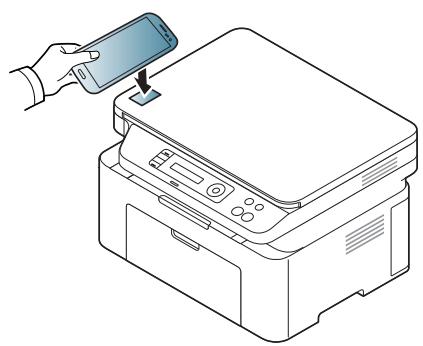

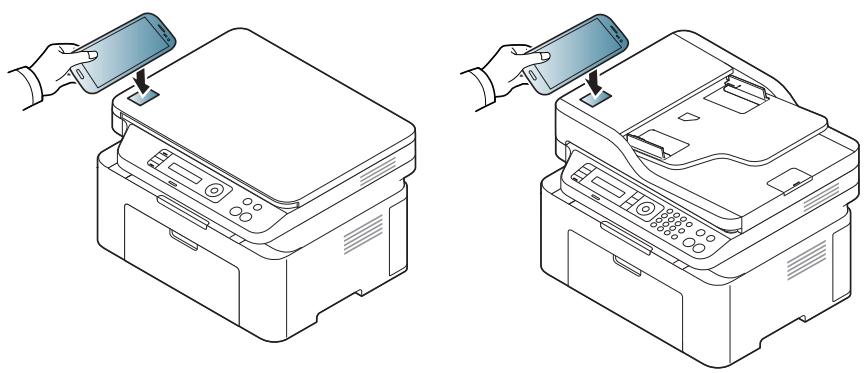

• Sur certains téléphones portables, l'antenne NFC peut ne pas se trouver au dos du téléphone. Vérifiez l'emplacement de l'antenne NFC sur votre téléphone portable avant le pointage. • Si un message d'erreur concernant le code PIN modifié s'affiche, entrez un code PIN modifié et appuyez sur OK. Suivez l'instruction sur l'écran d'application pour mettre à jour le code PIN.
• Si l'application Samsung Mobile Print n'est pas installée sur votre téléphone portable, il se connecte automatiquement sur la page de téléchargement de l'application Samsung Mobile Print. Téléchargez l'application et réessayez.
) de votre imprimante. Attendez quelques secondes le démarrage de l'application Samsung Mobile Print.
Au besoin, modifiez l'option de numérisation en pressant

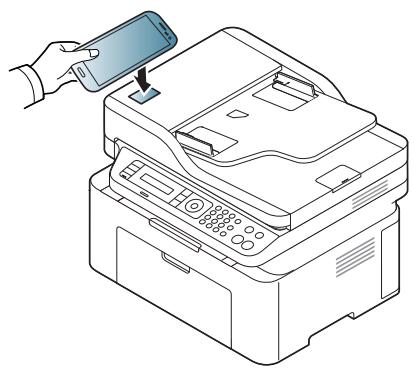

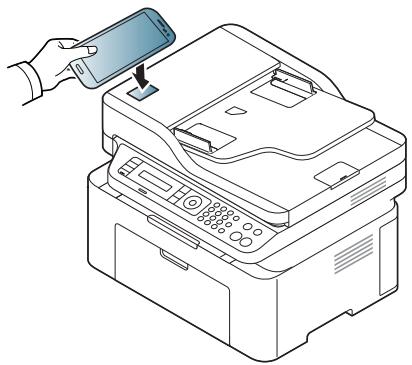

• Sur certains téléphones portables, l'antenne NFC peut ne pas se trouver au dos du téléphone. Vérifiez l'emplacement de l'antenne NFC sur votre téléphone portable avant le pointage. • Si un message d'erreur concernant le code PIN modifié s'affiche, entrez un code PIN modifié et appuyez sur OK. Suivez l'instruction sur l'écran d'application pour mettre à jour le code PIN.
Les données numérisées sont enregistrées sur votre téléphone portable.
Le panneau de commande permet d’accéder à différents menus pour configurer l’appareil ou utiliser ses fonctions. Ces menus sont accessibles en appuyant sur
(copier) > panneau de commande.
Définit la taille de l’image.
Cette fonctionnalité supprime la couleur en arrièreplan et peut être utile lorsque vous copiez un original avec un arrière-plan coloré, comme un journal ou un catalogue. REGLER LE FOND
• Auto: permet d’optimiser l’arrière-plan. • Amélior niv.1~2: plus le chiffre est élevé, plus l’arrière-plan sera de couleur vive. • EFFACER NIV.1~4: plus le chiffre est élevé, plus l’arrière-plan sera clair.
Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 34).
Permet de définir le mode de numérotation, soit par tonalités, soit par impulsions. Ce paramètre n’est peut-être pas disponible en fonction du pays dans lequel vous résidez.
DRPD » à la page 252).
(Menu) > Config système > CONFIG MACHINE sur le panneau de commande.
Permet de définir le mode par défaut de l'appareil, parmi mode télécopie, mode copie ou mode numérisation.
Lorsque l’appareil ne reçoit pas de données pendant un certain temps, la consommation électrique est réduite automatiquement.
électrique est réduite automatiquement. Permet de définir la durée durant laquelle l'appareil se souvient des réglages de copie précédemment utilisés. Lorsque le délai d'attente est écoulé, l'appareil passe aux paramètres de copie par défaut. Permet de spécifier le délai avant que l’imprimante n’imprime la dernière page d’un document ne comportant pas de commande d’impression.
• Activé: En cas de disparité, un message d’erreur s’affiche. L’appareil attend 30 secondes au bout desquelles le message d’erreur disparaît et l’impression reprend automatiquement.
Désactivé, l'appareil n'interrompt pas l'impression même en cas de mélange de papier.
• Nettoyer le four: Permet de nettoyer le four en imprimant sur une feuille.
épuisée, un message apparaît informant l’utilisateur qu’il doit la changer. Vous pouvez choisir de faire apparaître ou non ce message. • Empil. papier: Si vous utilisez un appareil dans un endroit humide, ou si vous utilisez un support d’impression humide à cause d’une humidité élevée, les feuilles imprimées présentes sur le bac de sortie pourraient être voilées et pourraient ne pas s’empiler correctement. Dans ce cas, vous pouvez dire à l’appareil d’utiliser cette fonction pour laisser les impressions s’empiler fermement. Toutefois, l’utilisation de cette fonction ralentira l’impression.
Pour modifier les options du menu : •
(Menu) > Config système > Configuration du papier sur le panneau de commande.
Configuration du papier. Élément
Permet de définir le format de papier en A4, Letter US ou d’autres formats de papier, selon vos besoins.
3. Menus de configuration utiles
FAIBLE, MOYEN et ELEVEE.
(Menu) > Config système > Journal sur le panneau de commande.
De nombreux paramètres doivent être définis. Si vous n’êtes pas sûr de vous, laissez-les en l’état ou consultez l’administrateur du réseau.
IPv6 » à la page 153).
• Il peut être nécessaire d'appuyer sur OK pour accéder aux sous-menus, pour certains modèles.

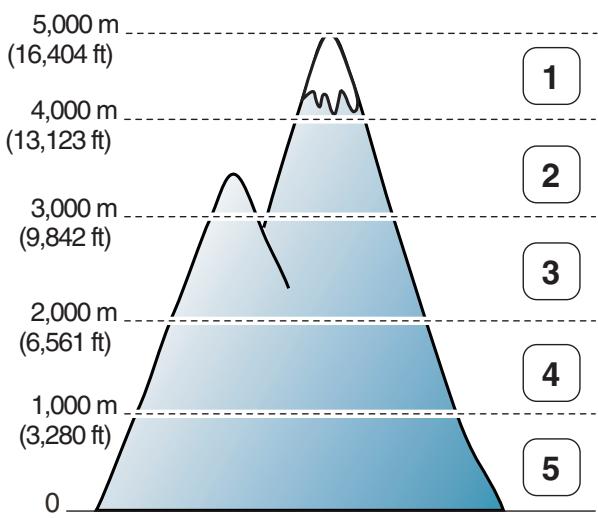

La qualité d’impression est affectée par la pression atmosphérique, celle-ci étant déterminée par la position de l’appareil par rapport au niveau de la mer. Les informations suivantes vous indiqueront comment paramétrer votre appareil de façon à obtenir une qualité d’impression optimale. Avant de définir les paramètres d’altitude, déterminez l’altitude à laquelle vous trouvez. 5,000 m (16,404 ft)
• Si votre appareil est connecté au réseau, vous pouvez définir l’altitude via le SyncThru™ Web Service (voir « Utilisation de Service Web SyncThru™ » à la page 261). • Vous pouvez également définir l’altitude dans l’option Config systeme sur l’écran de l’appareil (voir « Paramètres de base de l’appareil » à la page 39).
2,000 m SMB ou FTP et définissez les informations.
Vous pouvez ajouter facilement une adresse individuelle si vous cochez Oui pour Ajouter personne(s) après création de ce groupe.
Appuyez sur (Répertoire) > RECH.&ENVOYER > Sélectionnez un groupe d'adresses > ID sur le panneau de commande.
• Certaines des valeurs clé suivantes peuvent ne pas apparaître en fonction de la tâche que vous êtes en train d’effectuer.
Appuyez sur la touche jusqu’à ce que la lettre souhaitée s’affiche à l’écran. Par exemple, pour taper la lettre O, appuyez sur la touche 6, sur laquelle figurent les lettres « MNO ». À chaque pression sur la touche 6, l’écran affiche une lettre différente, M, N, O, m, n, o et finalement 6. Pour trouver la lettre que vous souhaitez saisir, voir « Lettres et chiffres du clavier » à la page 212.
• Vous pouvez imprimer le répertoire en sélectionnant
Modifiez le numéro de télécopie et appuyez sur OK. Appuyez sur mode prêt.
(Annuler ou Arrêter/Suppr.) pour revenir au
Il existe deux manières de rechercher un numéro en mémoire. Vous pouvez soit l’explorer de façon séquentielle de A à Z, soit l’explorer à l’aide des premières lettres du nom associé au numéro.
Vous pouvez vérifier les paramètres du liste.
Vous pouvez ajouter facilement une adresse individuelle si vous cochez Oui pour Ajouter personne(s) après création de ce groupe.
Si vous souhaitez modifier les réglages pour chaque tâche d’impression, changez les dans les Options d’impression.
Cliquez sur OK. 4. Fonctions spéciales
• Le pilote d'impression XPS ne peut être installé que sur le système d'exploitation Windows Vista ou supérieur. • Installez la mémoire optionnelle lorsqu'une tâche XPS ne s'imprime pas, car cela signifie que la mémoire est insuffisante dans l'imprimante. • Pour les modèles dont le pilote XPS figure sur le CD du logiciel : - Vous pouvez installer le pilote d'impression XPS lorsque vous insérez le CD du logiciel dans votre lecteur de CD-ROM. Lorsque la fenêtre d'installation s'affiche, sélectionnez Installation avancée > Installation personnalisée. Vous pouvez sélectionner le pilote d'impression XPS dans la fenêtre Sélectionnez les logiciels et utilitaires à installer. • Pour les modèles dont le pilote XPS figure sur le site Internet de Samsung, www.samsung.com > rechercher votre produit > Assistance ou Téléchargements.

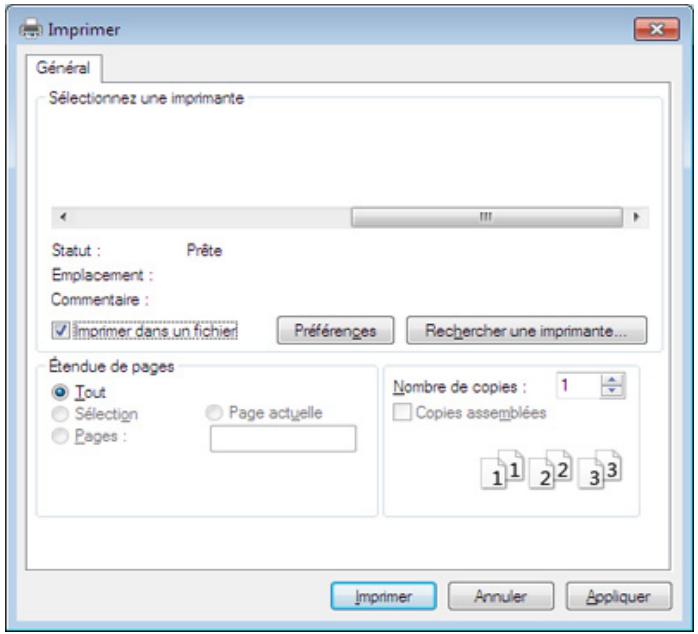

Vous devrez parfois sauvegarder les données d’impression en tant que fichier.
Par exemple, c:\Temp\nom de fichier.
• Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge. • Sélectionnez le menu Aide, ou cliquez sur le bouton dans la fenêtre, ou appuyez sur la touche F1 de votre clavier, puis cliquez sur l'option que vous voulez connaître (voir « Utilisation de l’aide » à la page 57).
• Impression rectoverso (manuelle)a L’appareil imprime d’abord toutes les autres pages du document. Ensuite, un message s’affiche sur votre ordinateur. • La fonction Ignorer les pages blanches n'est pas disponible lorsque vous sélectionnez l'option recto-verso.
Cliquez sur l’onglet Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s’ouvre. Sélectionnez le filigrane à modifier dans la liste Filigranes actuels, puis modifiez le message et les options du filigrane. Cliquez sur Mettre à jour pour enregistrer les modifications. Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer.
Cliquez sur l’onglet Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s’ouvre. Sélectionnez le filigrane à supprimer dans la liste Filigranes actuels, puis cliquez sur Supprimer. Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer.
• Le fichier de surimpression et le document à imprimer doivent avoir la même résolution.
(Création d’une nouvelle surimpression de page)
Dans la fenêtre Enregistrer sous, saisissez un nom comportant jusqu’à huit caractères dans la case Nom. Sélectionnez le chemin de destination, si nécessaire (le chemin par défaut est C:\Formover). e Cliquez sur Enregistrer Le nom choisi apparaît dans Liste des surimpressions. f Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer. Le fichier n’est pas imprimé. Il est enregistré sur le disque dur de votre ordinateur.
Si cette case n’est pas cochée et qu’une surimpression est sélectionnée, cette dernière est automatiquement imprimée avec le document. e Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer. a b c d e f
Sélectionnez Modifier dans la liste déroulante Texte. Sélectionnez la surimpression à supprimer dans la boîte Liste des surimpressions. Cliquez sur Supprimer. Lorsque le message de confirmation apparaît, cliquez sur Oui. Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer. Vous pouvez supprimer les surimpressions de page dont vous ne vous servez plus.
- Normal: Ce mode imprime sans enregistrer le document dans la mémoire en option.
- Confidentiel: Ce mode sert à l’Impression de documents confidentiels. L’impression nécessite la saisie d’un mot de passe. - Enregistrer: Sélectionnez ce paramètre pour enregistrer un document sur le périphérique de stockage de masse (disque dur) sans impression. - Stocker et imprimer: Ce mode est utilisé lorsque l'impression et le stockage des documents se font en même temps. - Désynchronisation: Cette option peut être utile pour traiter une quantité importante de données. Si vous sélectionnez ce paramètre, l’imprimante met le document en attente sur le périphérique de stockage de masse (disque dur) puis l’imprime de la file d’attente du périphérique de stockage de masse (disque dur), ce qui diminue la charge de travail de l’ordinateur. - Planificat impression: Sélectionnez ce paramètre pour imprimer le document à un moment spécifié. • ID d’utilisateur: Cette option est utilisée lorsque vous devez trouver un fichier enregistré en utilisant le panneau de commande. • Nom du travail: Cette option est utilisée lorsque vous devez trouver un fichier enregistré en utilisant le panneau de commande.
Installation personnalisée et cochez ce programme lors de l’installation du pilote d’imprimante. • Pour imprimer des fichiers avec ce programme, un périphérique de stockage de masse (disque dur) doit être installé sur l’appareil (Voir « Fonctionnalités diverses » à la page 10). • Il est impossible d’imprimer des fichiers PDF dont l’utilisation est restreinte. Désactivez la fonction d’interdiction d’impression, puis essayez à nouveau d’imprimer. • Il est impossible d’imprimer des fichiers PDF protégés par mot de passe. Désactivez la fonction de mot de passe, puis essayez à nouveau d’imprimer.
Cliquez sur Imprimer. Le fichier PDF sélectionné est transmis à l’appareil.

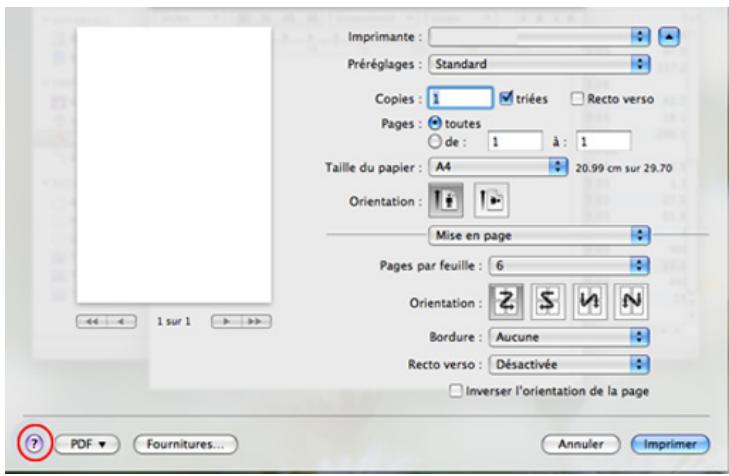

Lorsque vous imprimez à partir d’un Mac, vous devez vérifier la configuration du pilote d’impression dans chaque application utilisée. Pour imprimer à partir d’un Mac, procédez comme suit :
Certaines fonctions peuvent ne pas être disponibles selon le modèle ou les options. Ceci signifie que les fonctions ne sont pas prises en charge (voir « Fonctionnalités diverses » à la page 10).
Cette option vous permet d’imprimer les brouillons en mode économique.
2 Dans la liste déroulante Page(s) par feuille, sélectionnez le nombre de pages que vous souhaitez imprimer sur une feuille de papier. Sélectionnez les autres options à utiliser. Cliquez sur Imprimer.
Cliquez sur Imprimer; l’appareil imprime sur les deux faces du papier.
4. Fonctions spéciales
Vous pouvez réaliser des impressions à partir de nombreuses applications Linux, à l’aide du système CUPS (Common UNIX Printing System). Vous pouvez ainsi procéder à des impressions sur votre appareil à partir de n’importe quelle application de ce type.
2 à imprimer. 4. Fonctions spéciales
Vous pouvez modifier les options d'impression par défaut ou le type de connexion avec l'utilitaire d'impression fourni avec le système d'exploitation.
à numériser, ainsi que le paramétrage de la profondeur de bit. Ainsi, selon votre système et l’objet que vous souhaitez numériser, vous ne pourrez pas utiliser certaines résolutions, surtout si vous faites appel à la fonctionnalité de résolution avancée.
Cet élément peut ne pas être proposé selon le modèle ou les appareils optionnels (voir « Fonctionnalités diverses » à la page 10).
Vérifiez que le pilote d’impression a été installé sur votre ordinateur à l’aide du CD de logiciels fourni, le pilote d’impression incluant le programme de numérisation (voir « Installation locale du pilote » à la page 31).
Basculer vers le mode Avancé > Paramètres Numériser vers PC.
C:\Utilisateurs\Nom de l'utilisateur\Mes documents. Le dossier enregistré peut varier suivant votre système d’exploitation ou l’application utilisée.
• Les étapes d'installation suivantes sont basées sur un ordinateur sous Windows 7.
L'imprimante que je veux n'est pas répertoriée > Ajouter une imprimante à l’aide d’une adresse TCP/IP ou d’un nom d’hôte et sélectionnez Périphérique de services Web sous Type de périphérique. Ensuite, saisissez l'adresse IP de l'imprimante.
Ou vérifiez que le pilote d'impression WSD est correctement installé.
5 Suivez les instructions affichées dans la fenêtre d’installation.
être à la racine. • Les propriétés du dossier doivent être réglées sur Partagé. • Votre nom d'utilisateur doit avoir l'autorisation de lire et d'écrire dans le dossier.
Placez un document individuel sur la vitre d’exposition, ou chargez les documents face imprimée vers le haut dans le chargeur de documents (voir « Chargement des originaux » à la page 50). Ouvrez une application, par exemple Adobe Photoshop. Cliquez sur Fichier > Importer, puis sélectionnez le scanner.
Windows, sur le port USB, à l’exception de Windows 2000.
à jour le système Mac OS à la dernière version. 26
Placez un document individuel sur la vitre d’exposition, ou chargez les documents face imprimée vers le haut dans le chargeur de documents (voir « Chargement des originaux » à la page 50).
• Si la numérisation ne fonctionne pas dans Transfert d’image, mettez à jour le système Mac OS à la dernière version. • Pour plus d'informations, consultez l'aide de Transfert d'images. • Vous pouvez également numériser avec un logiciel compatible TWAIN, comme Adobe Photoshop. • Vous pouvez numériser à l'aide du logiciel l'assistant de numérisation Samsung. Ouvrez le dossier Applications > dossier Samsung > l'assistant de numérisation Samsung.
Vue d’ensemble du panneau de commande » à la page 26).
2 Sélectionnez le numéro de télécopie souhaité.
Si vous placez un original sur la vitre d’exposition, sélectionnez OUI pour ajouter une autre page. Placez un autre original, puis appuyez sur OK. Lorsque vous avez terminé, sélectionnez NON lorsque Autre page ? s’affiche.
(Annuler ou Arrêter/Suppr.) pour effacer le message et essayez à
Sélectionnez l’option de votre choix.
Pour envoyer une télécopie à partir de votre ordinateur, le programme Samsung Network PC Fax doit être installé. Ce programme sera installé lors de l’installation du pilote d’imprimante.
2 Cliquez sur Envoyer.
Vous pouvez régler la résolution et le contraste selon vos besoins.
(Menu) > Fonction de fax > Envoi différé sur le panneau de commande.
Appuyez sur (Menu) > CONFIG SYSTEME > JOURNAL > TRAV. PROGRAM. sur le panneau de commande.
• Vous pouvez ajouter jusqu’à 10 numéros de fax. • Dès que vous aurez saisi un numéro de composition de groupe, vous ne pourrez plus saisir d’autres numéros de composition de groupe.
Annuler la tâche sur le panneau de commande.
(Arrêter/Suppr.) pour revenir au mode prêt.
Si vous placez un original sur la vitre d’exposition, sélectionnez OUI pour ajouter d’autres pages. Placez un autre original, puis appuyez sur OK. Lorsque vous avez terminé, sélectionnez NON lorsque Autre page ? s’affiche. L’appareil lance la numérisation et envoie la télécopie aux destinataires.
Les télécopies envoyées suivantes seront transférées vers le télécopieur indiqué.
• Pour utiliser cette fonction, vous devez activer l'option sur le panneau de commande :
(télécopie) > (Menu) > Fax > Recep. transf. > Transférer vers fax ou Transfert PC > Activé sur le panneau de configuration.
(FAX) > (Menu) > FAX > Récep. Transf. > Transfert PC > Activé sur le panneau de commande. Ou sélectionnez Configurat > Configuration de la machine > Suite > Configuration du fax > Transférer > PC > Activé .
10). Sélectionnez le menu Paramètres Fax vers PC.
Suite > Paramètre par défaut > Fax par défaut > Commun > Mode de réception.
à la section « Réception des télécopies en mode DRPD » à la page 252.
Pour utiliser ce mode, connectez un répondeur au connecteur d’extension (EXT), située au dos de votre appareil. Si l’interlocuteur laisse un message, le répondeur l’enregistre. Si votre appareil détecte une tonalité de télécopieur sur la ligne, il commence automatiquement la réception de la télécopie.
éteint ou qu’aucun répondeur n’est connecté à la prise EXT, l’appareil passe automatiquement en mode Fax après un nombre de sonneries prédéfini. • Si le répondeur est doté d’un compteur de sonneries paramétrable par l’utilisateur, réglez-le de sorte qu’il réponde aux appels au bout d’une sonnerie. • Si l'appareil est en mode Téléphone, déconnectez ou éteignez le répondeur du fax. Dans le cas contraire, le message sortant du répondeur interrompra votre conversation téléphonique.
Lorsque vous utilisez un téléphone auxiliaire branché sur la prise EXT, vous pouvez recevoir des télécopies de votre interlocuteur au téléphone auxiliaire, sans vous préoccuper du fax.
Lorsque vous parlez au téléphone branché sur la prise EXT, les fonctions de copie et de numérisation sont désactivées.
Pour utiliser le mode de réception sécurisée, activez le menu dans (fax) > (Menu) > Fonction de fax > Réc. protégée sur le panneau de commande.
> Configuration du fax > Réc. protégée.
42 Étant donné que votre appareil est un dispositif multifonctions, il peut recevoir des télécopies même en cours de copie ou d’impression. Si vous recevez une télécopie alors que vous êtes en train d’effectuer une copie ou une impression, votre appareil enregistre les télécopies entrantes dans sa mémoire. Puis, dès que vous avez fini de copier ou d’imprimer, l’appareil se met automatiquement à imprimer la télécopie.
• Vous pouvez utiliser cette fonction avec les modèles possédant un périphérique de stockage de masse (voir « Fonctionnalités diverses » à la page 10).
Vous pouvez utiliser le dossier partagé de la même façon que vous utilisez l'ordinateur normal. Créez, modifiez et supprimez le dossier ou le fichier comme un dossier Windows normal. Vous stockez également les données numérisées dans le dossier partagé. Vous pouvez imprimer directement des fichiers stockés dans un dossier partagé. Vous pouvez imprimer des fichiers TIFF, BMP, JPEG et PRN.
À partir du panneau de commande Si votre appareil comporte une mémoire optionnelle ou un disque dur optionnel, vous pouvez utiliser ces fonctions à partir du bouton
Si la mémoire en option installée, vous pouvez utiliser des fonctions d’impression avancées, comme la vérification d’une tâche et l’impression d’une tâche confidentielle à partir de la fenêtre Imprimer. Sélectionnez Propriétés ou Préférences, puis configurez le mode d'impression.
• Après l'installation du disque dur, vous pouvez également imprimer les modèles de documents prédéfinis à parir du bouton > CONFIG SYSTEME > Menu formulaires
Download the latest version pour ouvrir le site Web où se trouve l'utilitaire en téléchargement.
Easy Eco Driver vous permet également d'effectuer des modifications simples, comme la suppression d'images et de textes, la modification des polices, etc. Vous pouvez sauvegarder les paramètres fréquemment utilisés dans les préréglages. Utilisation : 1 Ouvrez le document à imprimer. 2 Imprimez le document. Une fenêtre de prévisualisation apparaît. 3 Sélectionnez les options que vous souhaitez appliquer au document. Vous pouvez voir l’aperçu des fonctions appliquées. 4 Cliquez sur Imprimer.
5. Outils de gestion utiles
électronique d’une certaine personne. Cette option peut être utilisée plus fréquemment par un administrateur de l’appareil.
Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge.
Définissez le nom du destinataire et la ou les adresse(s) de messagerie avec les éléments de notification pour lesquels vous souhaitez recevoir une alerte.
Document Creator met à votre disposition les outils nécessaires.
Samsung. Le Samsung Easy Printer Manager propose à l'utilisateur un choix de deux interfaces utilisateur différentes: l'interface utilisateur basique et l'interface utilisateur avancée. Passer d'une interface à l'autre est facile : il suffit de cliquer sur un bouton.
Pour ouvrir le programme : Pour Windows Sélectionnez Démarrer > Programmes ou Tous les programmes > Samsung Printers > Samsung Easy Printer Manager > Samsung Easy Printer Manager. Pour Mac Ouvrez le dossier Applications > dossier Samsung > Samsung Easy Printer Manager. L'interface Samsung Easy Printer Manager est composée de différentes sections de base, comme décrites dans le tableau suivant:
Cette zone vous donne des informations générales concernant votre appareil. Vous pouvez consulter les informations, comme le nom du modèle de l'appareil, son adresse IP (ou son nom de port) et son état.
L'interface utilisateur avancée est destinée à être utilisée par la personne responsable de la gestion du réseau et des appareils.
Vous pouvez configurer différents paramètres de l'appareil, comme la configuration de l'appareil, le papier, l'aspect, l'émulation, le réseau et les informations d'impression.
Onglet Image: contient les paramètres concernant la modification des images.
Samsung. Accédez à Options d’impression, cliquez sur l'onglet De base > bouton État de l’imprimante. Ces icônes apparaissent sur la barre des tâches de Windows:
• Retirez le papier du bac d’alimentation, courbez-le ou déramez-le. • Dans un environnement humide, les feuilles risquent de se coller les unes aux autres.
• Le papier n’a pas été chargé correctement. Retirez le papier du bac d’alimentation et rechargez-le correctement. • Il y a trop de papier dans le bac d’alimentation. Enlevez le surplus de papier. • Le papier est trop épais. Utilisez uniquement du papier conforme aux caractéristiques de l’appareil.
• Le type de papier utilisé n’est pas correct. Utilisez uniquement du papier conforme aux caractéristiques de l’appareil. • Des particules se sont accumulées dans l’appareil. Ouvrez le capot supérieur de l’imprimante et les débris éventuels.
• Du papier est bloqué. Supprimez le bourrage papier (voir « Résolution des bourrages papier » à la page 96). • Il n’y a pas de papier dans le bac. Chargez du papier (voir « Chargement de papier dans le bac » à la page 42). • La cartouche de toner n’est pas installée. Installez la cartouche de toner (voir « non compatible » à la page 78). • Assurez-vous que l'enveloppe et la feuille de protection de la cartouche de toner ont bien été retirées (voir « non compatible » à la page 78). Si une erreur système se produit, contactez le service de maintenance. Le câble de connexion qui relie l’ordinateur à Déconnectez le câble de l’appareil, puis reconnectez-le (voir « Vue arrière » à la l’imprimante n’est pas raccordé correctement. page 25). Le câble de connexion qui relie l’ordinateur à l’imprimante est défectueux.
Vérifiez le message affiché à l’écran du panneau de contrôle pour déterminer s’il s’agit d’une erreur système. Contactez le service de maintenance.
(voir « Ouverture des préférences d’impression » à la page 56). Sélectionnez la source d’alimentation papier adéquate. Consultez l’aide du pilote d’impression (voir « Utilisation de l’aide » à la page 57).
Le format du papier et les paramètres de format ne correspondent pas.
• Voir « Redistribution du toner » à la page 76. • Voir « non compatible » à la page 78.
Activez Imprimer comme image dans les options d’impression Acrobat.
Réglez le format de papier correct dans Personnalisée dans l’onglet Papier d'Options d’impression (voir « Ouverture des préférences d’impression » à la page 56).
• Si toute la page est claire, la résolution d’impression sélectionnée est insuffisante ou le mode Économie de toner est activé. Réglez la résolution d’impression et désactivez le mode Économie de toner. Consultez l’aide du pilote d’impression. • La présence simultanée de zones floues et de traînées de toner peut indiquer la nécessité de nettoyer la cartouche. Nettoyez l’intérieur de l’appareil (voir « Nettoyage de l’appareil » à la page 82). • La surface du module de numérisation laser du côté intérieur à l’appareil peut être sale. Nettoyez l’intérieur de l’appareil (voir « Nettoyage de l’appareil » à la page 82). Si le problème persiste, contactez le service de maintenance.
• Modifiez l’option d’impression et réessayez. Accédez à Options d’impression, cliquez sur l’onglet Papier et définissez le type de papier sur Papier recyclé (voir « Ouverture des préférences d’impression » à la page 56).
Si le problème persiste, contactez le service de maintenance.
• Le papier est trop rugueux et de la poussière provenant du papier se dépose à l’intérieur de l’appareil ; le rouleau de transfert est peut-être sale. Nettoyez l’intérieur de l’appareil (voir « Nettoyage de l’appareil » à la page 82). • Le circuit d’entraînement du papier a besoin d’être nettoyé. Nettoyez l’intérieur de l’appareil (voir « Nettoyage de l’appareil » à la page 82). Si le problème persiste, contactez le service de maintenance.
• La surface du module de numérisation laser du côté intérieur à l’appareil peut être sale. Nettoyez l’intérieur de l’appareil (voir « Nettoyage de l’appareil » à la page 82). Si le problème persiste, contactez le service de maintenance.
• Choisissez du papier de grammage inférieur. • Vérifiez les conditions ambiantes: un air trop sec ou trop humide (plus de 80 % d’humidité relative) peut avoir une incidence sur l’ombrage du fond. • Retirez l’ancienne cartouche et installez-en une nouvelle (voir « non compatible » à la page 78). • Répartissez bien de nouveau le toner (voir « Redistribution du toner » à la page 76).
• Vérifiez le type et la qualité du papier. • Retirez la cartouche, puis installez-en une nouvelle (voir « non compatible » à la page 78).
• L’unité de fusion est peut-être endommagée. Contactez le service de maintenance.
L’impression sur une zone de pliure peut causer des problèmes. Ou sélectionnez Papier épais dans la fenêtre Options d’impression (voir « Ouverture des préférences d’impression » à la page 56). • Si le fond moucheté recouvre la totalité de la page, réglez la résolution d’impression à partir de l’application ou des Options d’impression (voir « Ouverture des préférences d’impression » à la page 56). Assurez-vous que le type de papier correct est sélectionné. Par exemple: Si Papier plus épais est sélectionné, mais que du Papier ordinaire est en fait utilisé, une surcharge peut se produire, ce qui crée ce problème de qualité. • Si vous utilisez une nouvelle cartouche de toner, répartissez de nouveau le toner en premier lieu (voir « Redistribution du toner » à la page 76).
• Assurez-vous que les guides ne sont pas trop sérrés ou trop lâches par rapport au papier.
• Vérifiez le type et la qualité du papier. • Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
• L’appareil a peut-être besoin d’une réparation. Contactez le service de maintenance.
• Vérifiez le type et la qualité du papier. • Retirez la cartouche de toner, puis installez-en une nouvelle (voir « non compatible » à la page 78). Si le problème persiste, il se peut que l’appareil ait besoin d’une révision. Contactez le service de maintenance.
• Il se peut que vous imprimiez du mauvais côté du papier. Retirez le papier et retournez-le.
» à la page 78). Si le problème persiste, il se peut que l’appareil ait besoin d’une réparation. Contactez le service de maintenance.
• Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac. • Modifiez l’option de l'imprimante concernant le papier et réessayez. Allez dans les Options d’impression, cliquez sur l’onglet Papier, et réglez le type sur Papier fin (voir « Ouverture des préférences d’impression » à la page 56).
• Des zones d'impression plus claires ou une contamination sont constatées
L’image s’efface facilement de la copie.

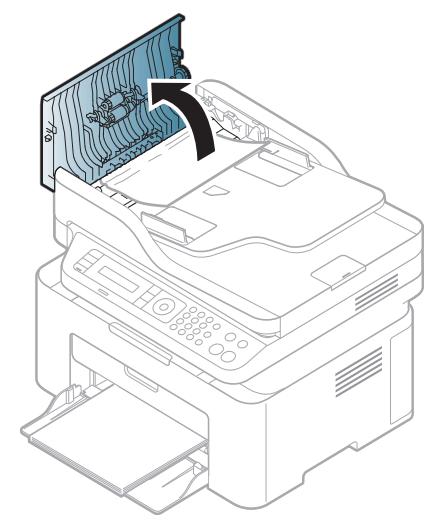

• Vérifiez qu’aucune feuille ni aucun morceau de papier ne reste coincé dans l’appareil après un bourrage. La cartouche de toner est épuisée avant impression du nombre de copies normal.
• Le capot du scanner a peut-être été laissé ouvert pendant les copies. • Éteignez l’appareil puis rallumez-le. 6. Dépannage
• Vérifiez que le câble d’imprimante de l’appareil est branché correctement. • Assurez-vous que le câble d’imprimante de l’appareil n’est pas défectueux. Interchangez le câble d’imprimante existant avec un autre en bon état. Le cas échéant, remplacez le câble de l’imprimante. • Vérifiez que le scanner est configuré correctement. Vérifiez les paramètres de numérisation dans SmarThru Office ou dans l’application que vous souhaitez utiliser et assurez-vous que la tâche de numérisation est transmise au port adéquat (par exemple, USB001).
• La numérisation des graphismes est plus lente que celle des textes. • La vitesse de communication diminue en mode numérisation, car une grande quantité de mémoire est requise pour analyser et reproduire l’image numérisée. Dans le BIOS, paramétrez votre ordinateur sur le mode d’imprimante ECP. La vitesse s’en trouvera augmentée. Pour plus d’informations sur le paramétrage du BIOS, reportez-vous au guide de l’utilisateur de votre ordinateur.
• Le pilote de numérisation n’est pas installé ou l’environnement d’exploitation est mal configuré. • Vérifiez que l’appareil est branché correctement et qu’il est sous tension puis redémarrez votre ordinateur. • Il se peut que le câble USB soit mal branché ou que l’appareil ne soit pas sous tension.
• Le scanner est occupé à recevoir ou à imprimer des données. Réessayez une fois la tâche terminée. • Descripteur incorrect. • La numérisation a échoué.
Pas de tonalité de composition.
• Assurez-vous que l'imprimante est sous tension.
• Il faut peut-être remplacer le patin du chargeur de documents. Contactez le service de maintenance. Impossible de recevoir automatiquement les fax.
• Vérifiez qu’il y a du papier dans le bac d’alimentation (voir « Spécifications des supports d’impression » à la page 112). • Vérifiez si l’écran affiche un message d’erreur. Dans ce cas, réglez le problème.
• Assurez-vous que le télécopieur destinataire est en mesure de recevoir votre télécopie.
à se connecter au télécopieur distant.
Demandez à l’opérateur de l’appareil de résoudre le problème.
à l’écran, supprimez toutes les télécopies dont vous n’avez plus besoin puis essayez à nouveau d’enregistrer la télécopie. Appelez le service de maintenance.
• Vérifiez le fonctionnement de votre appareil en imprimant une copie. • Une cartouche de toner a pratiquement atteint son autonomie estimée. Remplacez la cartouche de toner (voir « non compatible » à la page 78).
Acrobat Reader 6.0 ou version supérieure sur Mac, les couleurs ne s’impriment pas correctement.
Pour certaines distributions Linex, un pare-feu résistant est installé et peut empêcher votre installateur d'ouvrir le port nécessaire pour la recherche des appareils du réseau. Dans ce cas, ouvrez le port snmp - 22161 manuellement ou désactivez temporairement le pare-feu lorsque vous utilisez l'appareil.
Postscript incorrect est généré et l'appareil ne peut pas imprimer. Nous attendons le correctif.
(exécutez "system-config-printer" dans le programme Terminal).
• Si le problème persiste, contactez un technicien de maintenance.
PostScript à l’appareil.
Options du périphérique, puis paramétrez l’option du bac.
Reader 6.0 ou version supérieure sur Mac, les couleurs ne s’impriment pas correctement
• Le pilote V4 est automatiquement téléchargé depuis la mise à jour Windows si votre ordinateur est connecté à Internet. S'il ne l'est pas, vous pouvez télécharger manuellement le pilote V4 sur le site Internet de Samsung, www.samsung.com >rechercher votre produit > Assistance ou Téléchargements. • Si vous installez le pilote à l'aide du CD du logiciel fourni, le pilote V4 n'est pas installé. Si vous voulez utiliser le pilote V4 dans l'écran du Bureau, vous pouvez télécharger sur le site Internet de Samsung, www.samsung.com >rechercher votre produit > Assistance ou Téléchargements.
Samsung, vous devez les installer à l'aide du CD de logiciel fourni (voir « Depuis l'écran Bureau » à la page 301). • Vous pouvez télécharger l'application Samsung Printer Experience depuis la Windows Store. Il vous faut avoir un compte Microsoft pour utiliser la Store(Store) Windows. 1 Dans Charms, sélectionnez Rechercher. 2 Cliquez sur Store(Store). 3 Recherchez et cliquez sur Samsung Printer Experience. 4 Cliquez sur Installer.
Le pilote est automatiquement installé à partir de Windows Update.
X:\Setup.exe, en remplaçant le “X” par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK.
• Une machine qui ne prend pas en charge le travail en réseau ne pourra pas utiliser cette fonction (voir « Vue arrière » à la page 25).
Internet de Samsung, www.samsung.com >rechercher votre produit > Assistance ou Téléchargements.
Samsung, vous devez les installer à l'aide du CD de logiciel fourni (voir « Depuis l'écran Bureau » à la page 301). • Vous pouvez télécharger l'application Samsung Printer Experience depuis la Windows Store. Il vous faut avoir un compte Microsoft pour utiliser la Store(Store) Windows. 1 Dans Charms, sélectionnez Rechercher. 2 Cliquez sur Store(Store). 3 Recherchez et cliquez sur Samsung Printer Experience. 4 Cliquez sur Installer.
Bureau, vous pouvez télécharger sur le site Internet de Samsung, www.samsung.com >rechercher votre produit > Assistance ou Téléchargements.
X:\Setup.exe, en remplaçant le “X” par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK. Si une fenêtre d'invite « Tapez pour choisir ce qui arrive avec ce disque.» s'affiche, cliquez dans la fenêtre et choisissez Exécuter Setup.exe.
Windows si votre ordinateur est connecté à Internet. S'il ne l'est pas, vous pouvez télécharger manuellement le pilote V4 sur le site Internet de Samsung, www.samsung.com >rechercher votre produit > Assistance ou Téléchargements.
Vous pouvez imprimer un Rapport de configuration en réseau à partir du panneau de commande de la machine qui affiche le nom de l'hôte actuel de la machine (voir « Impression d’un rapport de configuration réseau » à la page 175).
Bureau, vous pouvez télécharger sur le site Internet de Samsung, www.samsung.com >rechercher votre produit > Assistance ou Téléchargements. • Vous devez configurer en réseau sans fil à l'aide du CD de logiciel fourni en mode d'écran Bureau.
Samsung, vous devez les installer à l'aide du CD de logiciel fourni (voir « Depuis l'écran Bureau » à la page 301). • Vous pouvez télécharger l'application Samsung Printer Experience depuis la Windows Store. Il vous faut avoir un compte Microsoft pour utiliser la Store(Store) Windows. 1 Dans Charms, sélectionnez Rechercher. 2 Cliquez sur Store(Store). 3 Recherchez et cliquez sur Samsung Printer Experience. 4 Cliquez sur Installer.
X:\Setup.exe, en remplaçant le “X” par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK.
Cliquez sur Programmes et fonctionnalités. Cliquez avec le bouton droit sur le pilote que vous voulez désinstaller et sélectionnez Désinstaller.
Samsung, dans l'écran Démarrer, cliquez avec le bouton droit sur l'application > Désinstaller > cliquez avec le bouton droit sur le programme à supprimer > Désinstaller et suivez les instructions dans la fenêtre.
Store(Store) Windows si la machine est connectée à un ordinateur par une connexion Internet.

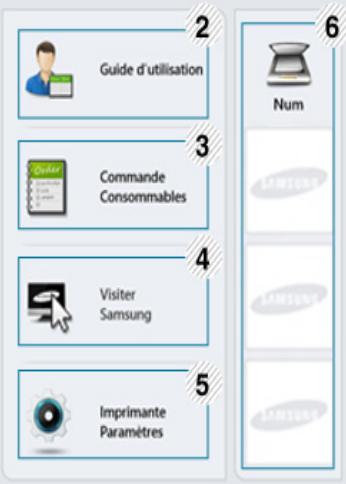

Ce bouton ouvre le Guide de dépannage en cas d’erreur. Vous pouvez ouvrir directement la section dépannage du mode d’emploi.
Cliquez sur cette touche pour commander des Consommables cartouches de toner de rechange en ligne. Vous devez vous connecter à Internet pour pouvoir utiliser cette fonction. Visiter Samsung

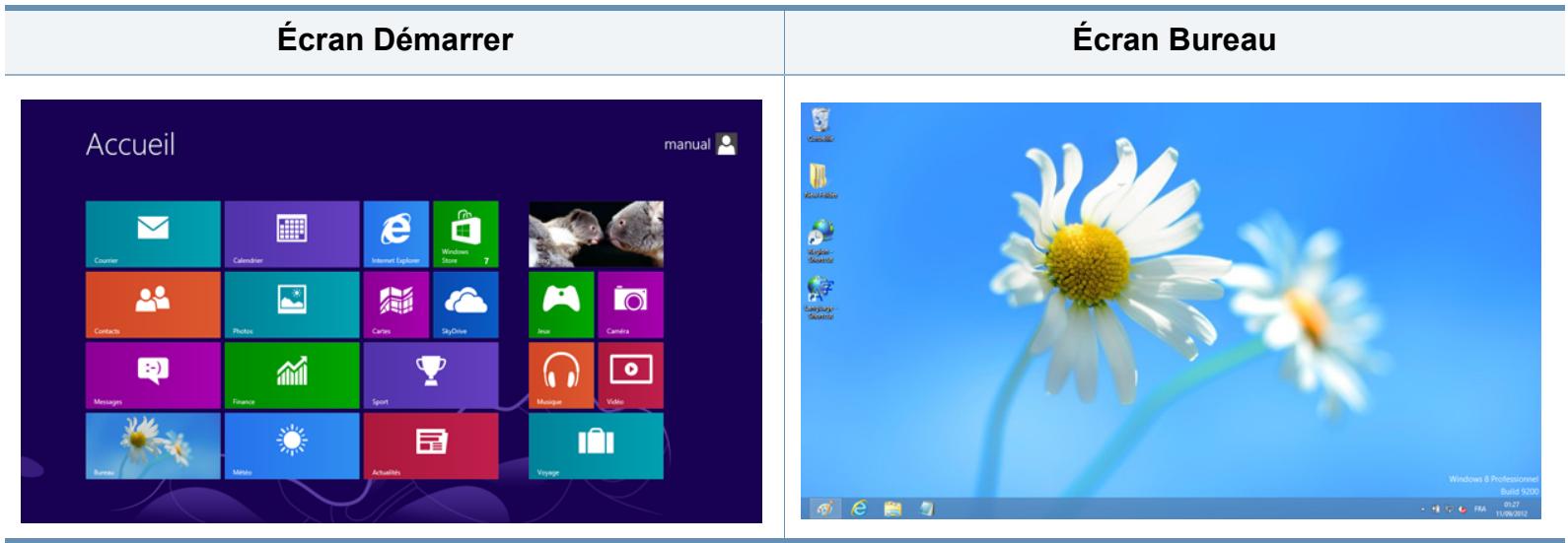

Guide de référence rapide pour utilisateur de Windows 8
Dans Charms, sélectionnez Paramètres. Ou effectuez un clic droit sur la page Samsung Printer Experience et sélectionnez Paramètres.
3 Si vous voyez le repère repère
Sélectionnez les paramètres de l'imprimante, comme le nombre et l'orientation des copies.
Si l'impression est en attente dans la file d'impression ou dans le spooler d'impression, annulez la tâche de la façon suivante : •
L'écran peut différer quelque peu selon le modèle ou les options.
économiser du support.

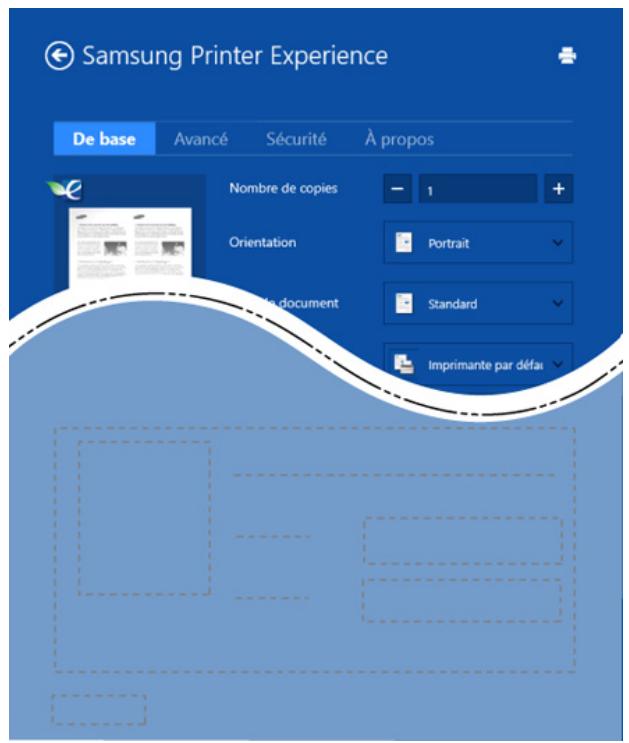

Cette option vous permet de définir les caractéristiques de base d'utilisation du papier. Paramètres de mise en page Cette option vous permet de définir les différentes mises en page de vos documents.

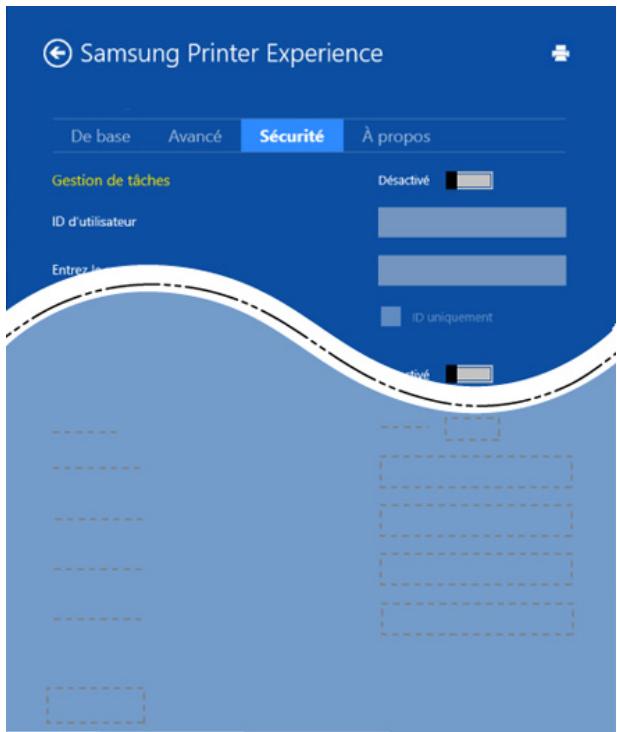

Cette option vous permet d'effectuer des impressions sans autorisation donnée.
Samsung Printer Experience vous permet d'imprimer à partir d'autres applications installées sur l'ordinateur à l'aide de la fonction de partage.
Samsung. Pour d'autres informations sur les outils, reportez-vous à « Outils de gestion utiles » à la page 257.
2 Cliquez sur l'outil de gestion que vous voulez utiliser.
Cliquez avec le bouton droit sur l'icône de votre imprimante et sélectionnez Propriétés de l’imprimante.
Guide de référence rapide pour utilisateur de Windows 8
Périphériques et Imprimantes.
Imprimantes > Cliquez avec le bouton droit sur l'icône de votre imprimante et sélectionnez > Propriétés de l’imprimante) Si le port est réglé sur Fichier ou LPT, décochezles et sélectionnez TCP/IP, USB ou WSD.
Terme d’infographie désignant le nombre de bits représentant la couleur d’un pixel dans une image matricielle. Une profondeur de bit (ou de couleur) plus élevée permet d’obtenir une gamme de couleurs plus large. Plus le nombre de bits est élevé, plus le nombre de couleurs possibles est grand. Une couleur codée sur 1 bit est communément qualifiée de monochrome ou noir et blanc.
Microsoft Windows (GDI) et, communément, comme format de fichiers image sur cette plate-forme.
à cette couverture.
Méthode d’impression de documents comportant plusieurs exemplaires en différents jeux de tirages. Lorsque le tri est sélectionné, le périphérique imprime un jeu dans son intégralité avant d’imprimer d’autres exemplaires.
Le panneau de commande est une zone plane, généralement verticale, sur laquelle s’affichent les outils de commande et de surveillance. Il se trouve généralement à l’avant de l’appareil.
échanger des données entre des applications différentes. Ce format de fichier, utilisable sous Microsoft Excel, est devenu une norme de facto, même sous les environnements autres que Microsoft.
Valeur ou paramètre appliqué en sortie d’usine ou lorsque l’appareil a été réinitialisé.
1990 jusqu’aujourd’hui.
Procédé permettant de reproduire le fonctionnement d’un appareil sur un autre. Un émulateur réplique les fonctions d’un système sur un système différent de telle façon que le second fonctionne exactement comme le premier. L’émulation consiste à reproduire rigoureusement le comportement externe, ce qui la différencie de la simulation, qui renvoie à la simulation du modèle abstrait d’un système en prenant en considération le fonctionnement interne.
TCP/IP (Internet ou Intranet). Glossaire Pièce de l’imprimante laser qui fixe le toner sur le support d’impression. Cette unité est constituée d’un rouleau thermique et d’un rouleau presseur. Une fois le toner transféré sur le papier, l’unité de chauffe applique la chaleur et la pression requises pour que le toner adhère de manière permanente sur le papier; c’est la raison pour laquelle le papier est chaud en sortant de l’imprimante laser.
Type d’image simulant des niveaux de gris en variant le nombre de points. Les zones très riches en couleur se composent d’un grand nombre de points, tandis que les zones plus claires se composent d’un moins grand nombre de points.
Norme relative au port parallèle1284 mise au point par l’IEEE (Institute of Electrical and Electronics Engineers). Le terme « 1284-B » renvoie à un type de fiche spécifique pour câbles parallèles se connectant au périphérique (par exemple, une imprimante).
Réseau privé qui utilise des protocoles Internet, une connectivité réseau et éventuellement le système public de télécommunications pour partager de manière sécurisée une partie des informations ou opérations d’une organisation avec ses employés. Parfois, le terme désigne seulement le service le plus visible, le site Web interne.
Les protocoles IPX et SPX offrent des services de connexion similaires à TCP/IP. Le protocole IPX est comparable au protocole IP; et SPX, au protocole TCP. IPX/SPX ont été conçus initialement pour les réseaux locaux (LAN). À ce titre, ils sont des protocoles très performants pour cet usage (généralement, les performances dépassent celles des protocoles TCP/IP sur un réseau local).
48 bits, généralement représenté par 12 caractères hexadécimaux groupés par paires (par exemple, 00-00-0c-34-11-4e). Cette adresse est généralement programmée dans la mémoire morte de la carte réseau par le constructeur et facilite la détection des machines locales par les routeurs sur des réseaux de grandes dimensions.
Les couches sont, de haut en bas, les suivantes : application, présentation, session, transport, réseau, liaison de données et physique.
Adobe Systems pour représenter les documents bidimensionnels dans un format indépendant du périphérique ou de la résolution.
PS (PostScript) est un langage de description de page et de programmation utilisé principalement dans les domaines de la publication électronique et assistée par ordinateur. Il est exécuté dans un interpréteur pour générer une image.
(authentification, autorisation, et comptabilité) pour gérer l’accès au réseau.
Précision d’une image, mesurée en points par pouce. Plus le nombre de ppp est élevé, plus la résolution est élevée.
électroniques au serveur.
Code utilisé conjointement à l’adresse réseau permettant de déterminer la partie de l’adresse correspondant à l’adresse réseau et la partie de l’adresse correspondant à l’adresse de l’hôte. Glossaire
Sorte de bouteille ou de récipient se trouvant dans un appareil comme une imprimante et contenant du toner. Le toner est une poudre utilisée dans les imprimantes laser et les photocopieurs qui forme le texte et les images sur le papier imprimé. Le toner est fondu en utilisant la combinaison chaleur/ pression de l’unité de chauffe et se fixe dans les fibres du papier.
\\<nomduserveur>\<nomdepartage>\<répertoire supplémentaire> à un autre.
Windows XP. Une tâche de numérisation peut être lancée à partir de ces systèmes d’exploitation à l’aide d’un scanner compatible WIA.
Notice Facile
