Type de produit	Imprimante laser couleur
Marque	Samsung
Modèle	CLP-415NW
Dimensions (L x P x H)	406 x 416 x 356 mm
Poids	17,2 kg
Alimentation	110-127 V / 220-240 V, 50/60 Hz
Consommation électrique	Impression : < 400 W, Veille : < 10 W, Économie d'énergie : < 1 W
Vitesse d'impression	Jusqu'à 18 ppm (A4) en noir et blanc
Résolution d'impression	Jusqu'à 9 600 x 600 dpi effectifs (600 x 600 x 4 bits)
Capacité papier	Bac standard : 250 feuilles, chargeur manuel : 1 feuille
Connectivité	USB 2.0, Ethernet 10/100/1000 Base TX, Wi-Fi 802.11b/g/n, Wi-Fi Direct
Fonctions principales	Impression couleur, impression recto-verso manuelle, impression sécurisée, impression directe depuis périphérique USB, Google Cloud Print, AirPrint
Entretien et nettoyage	Nettoyage intérieur et extérieur, redistribution du toner, remplacement des cartouches de toner et du récupérateur de toner usagé
Sécurité	Arrêt automatique, mode économie d'énergie, verrouillage des paramètres par mot de passe
Pièces détachées et réparabilité	Cartouches de toner (CLT-K504S, CLT-Y504S, CLT-M504S, CLT-C504S), récupérateur de toner usagé (CLT-W504), unité de chauffe, courroie de transfert, bac optionnel
Informations générales	Garantie 1 an, assistance sur www.samsung.com

FOIRE AUX QUESTIONS - CLP-415NW SAMSUNG

Comment résoudre un bourrage papier sur la Samsung CLP-415NW ?

Ouvrez le capot avant et les trappes pour localiser le papier coincé. Tirez doucement le papier dans le sens de l'alimentation. Consultez le chapitre Dépannage du manuel pour les différentes zones de bourrage.

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant, tirez la poignée de la cartouche vide, retirez-la. Déballez la nouvelle cartouche, secouez-la doucement pour répartir le toner, puis insérez-la en alignant les repères. Refermez le capot. Voir le chapitre Remplacement de la cartouche de toner.

Comment imprimer en recto-verso manuellement ?

Dans les préférences d'impression, sous l'onglet Papier, sélectionnez Impression recto-verso (manuelle). L'imprimante imprimera d'abord un côté, puis vous devrez remettre le papier dans le bac dans le bon sens pour imprimer le verso.

Comment configurer le réseau sans fil sur la CLP-415NW ?

Utilisez le bouton WPS du panneau de commande si votre routeur le supporte : appuyez sur le bouton WPS de l'imprimante puis du routeur. Sinon, utilisez un câble USB ou réseau pour accéder à SyncThru™ Web Service et configurer les paramètres Wi-Fi.

Que faire si l'impression est floue ou pâle ?

Distribuez le toner restant en secouant doucement la cartouche de toner. Si le problème persiste, remplacez la cartouche. Vérifiez également le type de papier et les paramètres de résolution dans les préférences d'impression.

Comment économiser du toner et du papier ?

Activez le mode Éco en appuyant sur le bouton Eco du panneau de commande. Vous pouvez également dans les préférences d'impression sélectionner l'option Impression éco qui combine recto-verso, plusieurs pages par face et suppression des pages blanches.

Comment imprimer directement depuis une clé USB ?

Insérez la clé USB dans le port avant de l'imprimante. Sur le panneau de commande, appuyez sur Menu > USB direct > Impression USB. Sélectionnez le fichier (formats supportés : PRN, TIFF, JPEG, PDF, XPS) et appuyez sur OK.

Comment nettoyer l'intérieur de l'imprimante ?

Éteignez l'appareil et débranchez-le. Ouvrez le capot avant, retirez les cartouches de toner. Utilisez un chiffon non pelucheux sec pour essuyer les rouleaux et l'intérieur. Ne touchez pas la surface verte du tambour. Réinstallez les cartouches et refermez.

Comment installer le pilote d'impression sur Windows ?

Insérez le CD fourni et lancez le programme d'installation. Sélectionnez Installer maintenant et suivez les instructions. Si le CD n'est pas disponible, téléchargez le pilote sur le site Samsung. Connectez l'imprimante via USB lorsque l'installation le demande.

Où acheter des consommables et accessoires pour la CLP-415NW ?

Rendez-vous sur www.samsung.com/supplies, sélectionnez votre pays pour trouver les revendeurs agréés. Les cartouches de toner recommandées sont les modèles CLT-K504S (noir) et CLT-C/Y/M504S (couleur). Le récupérateur de toner usagé (CLT-W504) est également disponible.

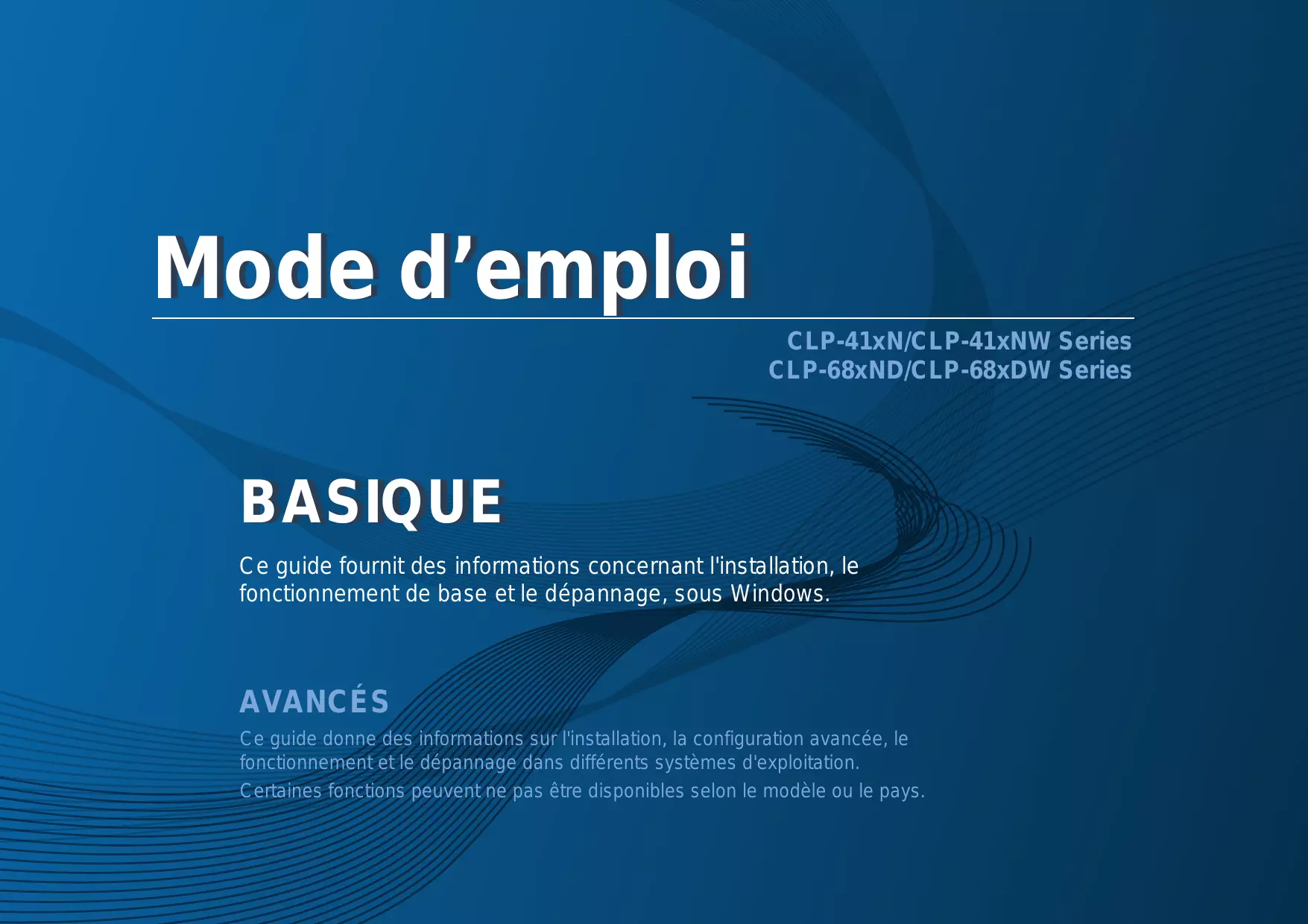

MODE D'EMPLOI CLP-415NW SAMSUNG

Ce guide fournit des informations concernant l'installation, le fonctionnement de base et le dépannage, sous Windows.

Avancés

Ce guide donne des informations sur l'installation, la configuration avancée, le fonctionnement et le dépannage dans différents systèmes d'exploitation. Certaines fonctions peuvent ne pas être disponibles selon le modèle ou le pays.

1. Introduction

Principaux avantages 5

Fonctionnalités par modèle 8

Informations utiles à connaître 11

Informations en matière de sécurité 13

Vue d'ensemble du panneau de commande 23

Mise en marche de l'ordinateur 25

Installation locale du pilote 26

Réinstallation du pilote 27

2. Présentation des menus et configuration de base

Présentation des menus 29

Paramètres de base de l'appareil 32

Supports et bacs 34

Impression de base 46

Utilisation d'un périphérique à mémoire flash USB 53

3. Maintenance

Commande de consommables et d'accessoires 58

Consommables disponibles 59

Accessoires disponibles 61

Pièces de rechange disponibles 62

Stockage de la cartouche de toner 63

Redistribution du toner 65

Remplacement de la cartouche de toner 67

Remplacement du récapitulateur de toner usage 71

Installation d'accessoires 73

Suivi de la durée de vie des consommables 77

Configuration de l'alerte de toner faible 78

Nettoyage de l'appareil 79

Conseils pour déplacer et stocker l'ordinateur 83

4. Dépannage

Astuces pour éviter les bourrages papier 85

Résolution des bourrages papier 86

Présentation du voyant d'état 98

Signification des messages d'erreur 101

5. Annexe

Caractéristiques techniques 108

Informations légales 120

Copyright 131

1. Introduction

Ce chapitre fournit les informations que vous devez connaître avant d'utiliser l'appareil.

• Principaux avantages 5
• Fonctionnalités par modèle 8
• Informations utiles à connaître 11 A propos de ce mode d'emploi 12
• Informations en matière de sécurité 13 Description de l'ordinateur 19
• Vue d'ensemble du panneau de commande 23
• Mise en marche de l'ordinateur 25 Installation locale du pilote 26
• Réinstallation du pilote 27

Respectueux de l'environnement

• Pour économiser du toner et du papier, cet appareil prend en charge la fonction Éco (voir « Impression économique » à la page 49).
• Pour économiser du papier, vous pouvez imprimer plusieurs pages sur une seule feuille (voir « Utilisation des options d'impression avancées » à la page 214).
• Afin d'économiser le papier, vous pouvez imprimer sur les deux faces de chaque feuille (impression recto-verso) (ou manuelle) (voir « Utilisation des options d'impression avancées » à la page 214).
• Pour économiser l'énergie, cet appareil économique réduit considérablement la consommation électrique lorsqu'il n'est pas utilisé.

Impression en haute résolution rapide

• Impression dans une gamme complète de couleurs à partir du cyan, du magenta, du jaune et du noir.
• Vous pouvez imprimer jusqu'à une résolution effective de 9 600 x 600 points par pouce (600 x 600 x 4 bits).
• Impression rapide, à la demande.

• En impression sur une seule face, 18 pages par minute (A4) ou 19 pages par minute (Letter).
• CLP-68xDW Series
• En impression sur une seule face, 24 pages par minute (A4) ou 25 pages par minute (Letter).
• En impression recto/verso, 12 pages par minute (A4) ou 12 pages par minute (Letter).

Facilité

• Vous pouvez à tout moment effectuer une impression à partir de votre smartphone ou de votre ordinateur à l'aide d'applications prenant en charge Google Cloud Print™ (voir « Google Cloud Print™ » à la page 188).
• Easy Capture Manager vous permet de modifier et d'imprimer facilement ce que vous avez capturé à l'aide de la touche Impr écran du clavier (voir « Easy Capture Manager » à la page 233). Samsung Easy Printer Manager et Etat de l'imprimante sont des programmes qui surveillent et vous informent du statut de l'appareil, et qui vous permettent de personnaliser les paramètres de l'appareil (voir « Utilisation de Samsung Easy Printer Manager » à la page 241 ou « Utilisation de Etat de l'imprimante Samsung » à la page 244).
• AnyWeb Print vous aide à effectuer une capture d'écran, à prévisualiser, à supprimer et à imprimer l'écran de Windows Internet Explorer plus facilement que lorsque vous utilisez le programme habituel (voir « Samsung AnyWeb Print » à la page 234).
• Le programme Mise à jour intelligente vous permet de rechercher la version des logiciels et de les installer au cours de la procédure d'installation du pilote d'impression. Cette fonctionnalité n'est disponible que sous Windows.
• Si vous avez accès à Internet, vous pouvez obtenir l'aide, le support, les pilotes de l'appareil, les manuels ou les informations de commande nécessaires sur le site Web Samsung, www. samsung. com > rechercher votre produit > assistance ou téléchargesements.

Une large gamme de fonctions et le support des applications

• Prend en charge différentes tailles de papier (voir « Spécifications des supports d'impression » à la page 110).
• Impression de filigranes : Vous pouvez personnaliser vos documents avec des mots tels que « CONFIDENTIAL » (voir « Utilisation des options d'impression avancées » à la page 214).
• Impression d'affiches : Le texte et les images de chaque page de votre document sont agrandis et imprimés sur plusieurs feuilles de papier qui peuvent être collées ensemble pour former une affiche (voir « Utilisation des options d'impression avancées » à la page 214).
• Vous pouvez effectuer des impressions sur divers systèmes d'exploitation (voir « Configuration requise » à la page 116). -
• Notre appareil est équipé d'une interface USB et/ou d'une interface réseau.

Prend en charge diverses méthodes de paramétrage du réseau sans fil

• Utilisation de la touche WPS (Wi-Fi Protected Setup™)
• Vous pouvez facilement vous connecter à un réseau sans fil à l'aide de la touche WPS de l'appareil et du point d'accès (un routeur sans fil).
• Utilisation d'un câble USB ou réseau
• Vous pouvez vous connecter et définir les divers paramètres du réseau sans fil à l'aide d'un câble USB ou réseau. Utilisation de Wi-Fi Direct
• Vous pouvez imprimer facilement à partir de votre périphérique mobile à l'aide de la fonction Wi-Fi ou Wi-Fi Direct.

Voir « Présentation des méthodes de configuration du réseau sans fil » à la page 159.

Fonctionnalités par modèle

Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays.

Système d'exploitation

Système d'exploitation	CLP-41xN Series CLP-41xNW Series	CLP-68xND Series CLP-68xDW Series
Windows	●	●
Mac	●	●
Linux	●	●
Unix	●	●

Système d'exploitation

Logiciel

Vous pouvez installer le pilote d'impression et le logiciel lorsque vous insérez le CD du logiciel dans votre lecteur de CD-ROM.

Sous Windows, Sélectionnez le pilote d'impression dans la fenêtre Sélectionnez les logiciels et utilisaires à installer.

Logiciel		CLP-41xN Series CLP-41xNW Series	CLP-68xND Series CLP-68xDW Series
Pilote d'impression SPL		●	●
Pilote d'impression PCL		●	●
Pilote d'impression PS		●	●
Pilote d'impression XPS		●	●
Samsung Easy Printer Manager	Paramètres du périphérique	●	●
Etat de l'imprimante Samsung		●	●
Utilitaire d'impression directea		●	●
Samsung AnyWeb Printa		●	●
SyncThru™ Web Service		●	●
SyncThru Admin Web Service		●	●
Easy Eco Driver		●	●

Fonctionnalités par modèle

a. Téléchargez le logiciel sur le site Internet de Samsung, puis installez-le : (http://www.samsung.com > rechercher votre produit > assistance ou téléchargements). Avant de l'installer, assurez-vous que le système d'exploitation de votre ordinateur prend en charge le logiciel.

(·: inclus; espace vide: non disponible)

Fonctionnalités diverses

spéciales	CLP-41xN Series CLP-41xNW Series	CLP-68xND Series CLP-68xDW Series
USB 2.0 haut débit	●	●
Connecteur parallèle/ IEEE 1284Ba		○
Carte LAN filaire Ethernet 10/100/1000 Base TX	●	●
Interface réseau LAN sans fil802.11b/g/nb	● CLP-41xNW Series uniquement	● CLP-68xDW Series uniquement
Impression économique	●	●
Impression recto verso		●
Impression recto verso(manuelle)c,d	●
Interface mémoire USB		●
Barrette mémoire	○	○
Bac optionnel (bac 2)		○

Fonctionnalités par modèle

spéciales	CLP-41xN Series CLP-41xNW Series	CLP-68xND Series CLP-68xDW Series
Périphrérique de stockage de masse (disque dur)
AirPrint		●
Google Cloud Print™	●	●

a. Si vous utilisez le port parallèle, vous ne pouvez pas utiliser le câble USB. b. Les cartes réseau sans fil ne sont pas disponibles dans tous les pays. Dans certains pays, seules les normes 802.11 b/g s'appliquent. Contactez votre distributeur Samsung local ou le revendeur chez qui vous avez acheté votre appareil. c. Uniquement disponible pour les utilisateurs du système d'exploitation Windows. d. Seul le bac 1 est pris en charge.

(·: inclus; o: optionnel, vide: non disponible)

L'appareil n'imprime pas.

• Ouvrez la liste des impressions en attente et supprimez le document de la liste (voir « Annulation d'une impression » à la page 47).
• Désinstallez le pilote et réinstallez-le (voir « Installation locale du pilote » à la page 26).
• Réglez votre appareil comme imprimante par défaut pour Windows (voir « Paramétrer votre appareil comme appareil par défaut » à la page 213).

Où puis-je acheter des accessoires ou des fournitures?

• Renseignez-vous auprès d'un distributeur Samsung ou de votre détaillant.
• Rendez-vous sur www.samsung.com/supplies. Sélectionnez votre pays/région pour afficher les informations sur la réparation du produit.

Leveroyant d'état clignote ou reste constamment allumé.

• Mettez l'appareil hors tension, puis sous tension.
• Vérifiez la signification des indications du voyant dans ce manuel et résolvez le problème en conséquence (voir « Présentation du voyant d'état » à la page 98).

Un bourrage papier s'est produit.

• Ouvrez et fermez le capot (voir « Vue avant » à la page 20).
• Consultez les instructions de ce manuel pour retirer un papier coincé et résolvez le problème en conséquence (voir « Résolution des bourrages papier » à la page 86).

Les impressions sont floues.

• Le niveau de toner peut être faible ou mal réparti. Secouez la cartouche de toner (voir « Redistribution du toner » à la page 65).
• Essayez une résolution d'impression différente (voir « Ouverture des préférences d'impression » à la page 47).
• Remplacez la cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 67).

Où puis-je télécharger le pilote de l'appareil ?

• Vous pouvez obtenir l'aide, le support, les pilotes de l'appareil, les manuels ou les informations de commandes nécessaires sur le site Web Samsung, www.samsung.com > rechercher votre produit > assistance ou téléchargements.

Ce mode d'emploi vous offre une description succincte de l'appareil, ainsi que des explications détaillées sur chaque étape de son fonctionnement.

• Lisez les informations de sécurité avant d'utiliser l'appareil.
• Si vous rencontrez un problème d'utilisation de l'appareil, reportez-vous au chapitre de dépannage.
• Les termes utilisés dans ce mode d'emploi sont expliqués dans le chapitre du glossaire.
• Toutes les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle que vous avez acheté.
• Les captures d'écran de ce mode d'emploi peuvent différer de votre appareil en fonction de la version du microprogramme/pilote de l'appareil.
• Les procédures de ce guide de l'utilisateur sont principalement basées sur Windows 7.

Conventions

Certains termes sont utilisés de manière interchangeable dans ce mode d'emploi, comme ci-dessous :

• « Document » est synonyme d'« original »
• « Papier » est synonyme de « support » ou de « support d'impression ».
• « Appareil » se rapporte à une imprimante ou une imprimante multifonctions.

Icônes générales

Icône	Texte	Description
!	Mise en garde	Informe les utilisateurs des risques éventuels de dommages mécaniques ou de dysfonctionnements de l'imprimante.
	Remarque	Donne des informations supplémentaires ou des spécifications détaillées des fonctions et fonctionnalités de l'appareil.

Informations en matière de sécurité

Ces avertissements et précautions sont inclus afin d’éviter des blessures pour vous et d’autres personnes, ainsi que pour éviter des dommages potentiels à votre appareil. Veillez à lire et à comprendre toutes ces instructions avant d’utiliser l’appareil. Une fois que vous avez lu cette section, conservez-la pour pouvoir vous y reporter par la suite.

Explication de l'ensemble des icônes et des signes utilisés dans ce chapitre

!	Avertissement	Situations dangereuses ou à risques pouvant entraîner des blessures graves ou la mort.
!	Mise en garde	Situations dangereuses ou à risques pouvant entraîner des blessures légères ou des dommages matériels.
⊗	Ne pas essayer.

Avertissement

	Ne pas utiliser si le cable d'alimentation électrique est endommagé ou si la prise électrique n'est pas reliée à la terre. Risque de décharge électrique ou d'incendie.
	Ne rien poser sur l'appareil (eau, objets métalliques, objets lourds, bougies, cigaretteses allumées, etc.).Risque de décharge électrique ou d'incendie.
	• Si l'appareil surchauffe, libre de la fumée, émet des bruits étranges, ou produit une odeur bizarre: coupez immédiatement l'interrupteur d'alimentation et débranchez l'appareil. • L'utiliseur doit pouvoir acceder à la prise en cas d'urgences nécessitant de l'utiliseur qu'il débranche la prise. Risque de décharge électrique ou d'incendie.
	Ne pliez pas le cable d'alimentation électrique et ne placez pas d'objets lourds dessus. Le fait de marcher sur le cable d'alimentation électrique ou de l'écraser avec un objet lourd peut occasionner une décharge électrique ou un incendie.

Informations en matière de sécurité

Ne retirez pas la fiche en tirant sur le cable; ne manipulez pas la prise avec des mains mouillées. Risque de décharge électrique ou d'incendie.
I Mise en garde
① D→B	Pendant un orage ou pendant une période de non-fonctionnement, retirez la fiche d'alimentation de la prise de courant. Risque de décharge électrique ou d'incendie.
	Faites attention, la zone de sortie papier est chaude. You pouvez vous brûler.
	Si on a laissé tomber l'appareil, ou si le boîtier semble endommagé, débranchez toutes les connexions de l'appareil et demandez une assistance auprès du personnel de service qualifié. Dans le cas contraire, il y a un risque de décharge électrique ou d'incendie.
	Si l'appareil ne fonctionne pas correctement après avoir suivi ces instructions, débranchez toutes les connexions de l'appareil et demandez une assistance auprès du personnel de service qualifié. Dans le cas contraire, il y a un risque de décharge électrique ou d'incendie.

⊗	Si la fiche n'entre pas facilement dans la prise, ne forcez pas pour l'insérer. Appelez un électricien pour changer la prise de courant, sous peine de décharge électrique possible.
⊗	Veillez à ce qu'aucun animal domestique ne ronge les cordons d'alimentation, de téléphone et d'interface PC. Risque de décharge électrique ou d'incendie et/ou de blessure pour votre animal domestique.

Méthode d'utilisation
! Mise en garde
	Ne tirez pas avec force sur la feuille durant l'impression. Vous risquez d'endommager l'appareil.
	Faites attention de ne pasmettre la main entre l'appareil et le bac d'alimentation papier. Vous pourriez vous blesser.

Informations en matière de sécurité

	Faites attention lorsque vous remplacez du papier ou que vous retirez du papier coincé. Les bords d'une feuille neuve sont tranchants et peuvent provoquer des coupures douloureuses.
	Lors de l'impression de grandes quantités, la partie inférieure de la zone de sortie papier peut devenir chaude. Ne laissez pas des enfants y toucher. Vous pouvez vous brûler.
	Lorsque vous retirez du papier coincé, évitez d'utiliser des objets métalliques pointus. Cela pourrait endommager l'appareil.
	Ne laissez pas le papier s'empiler sur le réceptacle de sortie. Cela pourrait endommager l'appareil.
	N'obstruez pas l'orifice de ventilation et n'y poussez pas d'objets. La température des composants risquerait d'augmenter et pourrait provoquer des dommages ou un incendie.
	L'utilisation de fonctions, ou la configuration ou l'exécution de procédures autres que celles indiquées dans ce manuel risque d'entrahir une exposition à des radiations potentiellement dangereuses.
	Le dispositif d'alimentation de cet apparéil est son cable d'alimentation électrique. Pour couper l'alimentation, retirez le cable d'alimentation électrique de la prise électrique.

Installation/déplacement
Avertissement
	Ne placez pas l'appareil dans un endroit poussièreux, humide ou sujet à des fuites d'eau. Risque de décharge électrique ou d'incendie.

Mise en garde

1.	Avant de déplacer l'appareil, éteignez-le et débranchez tous les cordons. Les informations ci-dessous ne sont que des suggestions basées sur le poids de l'appareil. Si vous souffrez d'une maladie vous empêchant deSoulever des objets, ne soulevez pas l'appareil. Demandez de l'aide et utilisez toujours le nombre de personnes adéquat pourSoulever l'appareil en toute sécurité.Puis levez l'appareil:• si le poids de l'appareil est inférieur à 20 kg, une seule personne suffit;• si le poids de l'appareil est de 20 kg à 40 kg, deux personnes sont nécessaires;• si le poids de l'appareil est supérieur à 40 kg, 4 personnes sont nécessaires.L'appareil pourrait tomber et être endommagé ou blesser quelqu'un.
!	Ne placez pas l'appareil sur une surface instable.L'appareil pourrait tomber et être endommagé ou blesser quelqu'un.
!	Utilisez exclusivement du cable AWG N°26a ou un cable de téléphone plus grand, si nécessaire.Dans le cas contraire, vous risquez d'endommager l'appareil.

!	Branchez directement le cable d'alimentation électrique dans une prise de courant correctement reliée à la terre. Dans le cas contraire, il y a un risque de décharge électrique ou d'incendie.
!	Pour un fonctionnement sûr, utilisez le cable d'alimentation électrique fourni avec votre apparéil. Si vous utilisez un cable de plus de 2 mètres avec un apparéil en 110 V, le diamètre doit être d'au moins 16 AWG. Dans le cas contraire, l' apparéil peut être endommagé et il y a un risque de décharge électrique ou d'incendie.
⊗	Ne couvrez pas l' apparéil et ne le placez pas dans un endroit confiné comme un placard. Si l' apparéil n'est pas bien ventilé, il y a un risque d'incendie.
⊗	Ne branchez pas un trop grand nombre d'appareils électriques sur une même prise murale ou sur une même rallonge. Une prise surcharge réduit les performances et constitue une source potentielle d'incendie et de décharges électriques.
⊗	L' apparéil doit être connecté au niveau de puissance indiqué sur l'étiquette. En cas de doute et si vous foulez vérifier le niveau de puissance utilisé, contactez le service d'électricité.

a. AWG : American Wire Gauge, calibrage américain normalisé des fils.

Mise en garde

Alcohol	Débranchez l'appareil de la prise secteur avant de nettoyer l'intérieur. Ne nettoyez pas l'appareil avec du benzène, du diluant pour peinture ou de l'alcool; ne pulvérisez pas de l'eau directement dans l'appareil. Risque de décharge électrique ou d'accendie.
	Lorsque vous effectuez une tâche dans l'appareil pour replacer des consommables ou nettoyer l'intérieur, ne le faites pas fonctionner. Vous pourriez vous blesser.
	Gardez les produits de nettoyage hors de portée des enfants. Ils peuvent se blesser.
	Ne démonzez pas, ne réparez pas et ne remontez pas l'appareil vous-même. Cela pourrait endommager l'appareil. Appelez un technician agréé lorsque l'appareil doit être réparé.
	Pour nettoyer et faire fonctionner l'appareil, respectez à la lettuce le guide d'utilisateur fourni avec l'appareil. Dans le cas contraire, vous pourriez endommager l'appareil.

!	Gardez le cable d'alimentation et la surface de contact de la fiche exempls de poussière ou d'eau. Dans le cas contraire, il y a un risque de décharge électrique ou d'incendie.
×	• Ne retirez jamais les capots ou les protections fixés avec des vis. • Les unités de chauffe doivent exclusivement être réparées par un technicien de maintenance agréée. Les réparations effectuées par des techniciens non agréés pourraient causer des incendies ou des décharges electriques. • L'appareil doit exclusivement être réparé par un technicien de maintenance Samsung.

Mise en garde

Ne démonze pas la cartouche de toner. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez.

Informations en matière de sécurité

	Ne brûlez aucun consommable comme une cartouche de toner ou une unité de chauffe. Cela pourrait provoquer une explosion ou déclencher un incendie incontrôable.
	Lorsque vous rangez les consommables comme les cartouches de toner, gardez-les hors de portée des enfants. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez.
	L'utilisation de consommables recyclés, comme le toner, peut endommager l'appareil. En cas de dommage lié à l'utilisation de consommables recyclés, des frais seront imputés.
	Si du toner se dépose sur vos vêtements, n'utilise pas d'eau chaude pour les laver. L'eau chaude fixe le toner sur le tissu. Utilisez de l'eau froide.
	Lorsque vous changez la cartouche de toner ou que vous retirez un papier bloqué, faites attention de ne pas vous salir ou de salir vos vêtements avec le toner. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez.

Cordon d'alimentation	Guide d'installation rapide
Cd du logiciel<sup>a</sup>	Accessoires divers<sup>b</sup>

a. Le CD du logiciel contient les pilotes d'impression, le mode d'emploi et des applications. b. Les différents accessoires inclus avec votre appareil peuvent varier selon le pays d'achat et le modèle spécifique.

Vue avant

• Selon le modèle, cette illustration peut différer de votre appareil. Il existe divers types d'appareil.
• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 8).

1	Support de sortie papier	7	Bouton de dégagement du capot avant
2	Bac de sortie	8	Cartouches de toner

3	Panneau de commande	9	Poignée de la cartouche de toner
4	Trappe d'accès à la carte électronique	10	Courroie de transfert intermédiaire (ITB)
5	Bac 1	11	Guides de largeur du papier du chargeur manuel
6	Capot avant	12	Chargeur manuel

CLP-68xDW Series / CLP-68xDW Series

Support de sortie papier

Bac polyvalent

2	Bac de sortie	10	Capot avant
3	Panneau de commande	11	Bouton de dégagement du capot avant
4	Trappe d'accès à la carte électronique	12	Cartouches de toner
5	Port pour mémoire USB	13	Poinnée de la cartouche de toner
6	Bac optionnela	14	Courroie de transfert intermédiaire (ITB)
7	Bac 1	15	Guides de largeur papier sur un bac papier polyvalent
8	Ouverture par poussée du bac polyvalent	16	Support polyvalent

a. Il s'agit d'une fonctionnalité en option. CLP-68xD Series/CLP-68xDW Series uniquement.

• Selon le modèle, cette illustration peut différer de votre appareil. Il existe divers types d'appareil.
• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 8).

1	Récupérateur de toner usage	5	Interrupteur d'alimentation
2	Capot arrêté	6	Port USBa
3	Poinnée du capot arrêté	7	Port réseau
4	Prise d'alimentation	8	Port 5 V pour le connecteur parallelele IEEE 1284Bab

a. Le connecteur parallèle IEEE 1284B optionnel peut être utilisé en connectant à la fois le port USB et le port de sortie 5V. b. Il s'agit d'une fonctionnalité en option. CLP-68xD Series/CLP-68xDW Series uniquement.

Vue d'ensemble du panneau de commande

• Selon le modèle, ce panneau de commande peut différer de celui de votre appareil. Il existe différents types de panneaux de commandes.
• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 8).

1	Écran d'affichage		Permet d'afficher l'état de la tâche en cours et des messages.
2	Couleurs de toner		Affichez l'état de chaque cartouche de toner. Si la cartouche de toner est presque vide ou doit être replacée, le voyant d'état s'allume en rouge et le message s'affiche. Cependant, la flèche indique la couleur de toner concernée ou dont la cartouche doit être replacée (voir « Messages relatifs à la cartouche de toner » à la page 102).
3	Menu		Permet d'accéder aux menus et de parcourir les menus disponibles (voir « Accès au menu » à la page 29).
4	Flèches		Permet de parcourir les valeurs disponibles en se déplaçant aux options suivantes ou précédentes.
5	OK		Permet de confirmer la sélection à l'écran.
6	Arrière		Permet de revenir au menu supérieur.
7	Annuler		Permet d'arrêtier l'opération en cours.
8	Alimentation		Ce bouton permet demettre l'appareil sous et hors tension. Ou de le sortir du mode d'économie d'énergie.

Vue d'ensemble du panneau de commande

9	Voyant	«…»/▲	Permet d'afficher l'état de l'appareil (voir « Présentation duvoyant d'état » à la page 98).
		a	Indique l'état sans fil de votre apparéil (voir « Présentation duvoyant d'état » à la page 98).
10	WPSa	®	Permet de configurer facilement la connexion au réseau sans ordinateur (voir « Utilisation de la touche WPS » à la page 160).
	Page de démonstration	®	Une page de démonstration peut être imprimée en appuyant sur ce bouton.
11	Eco		Permet d'activer le mode économique pour réduire la consommation de toner et de papier (voir « Impression économique » à la page 49).
12	Pavé numérique		Utilisez le pavé numérique pour saisir les chiffres et les caractères (voir « Lettres et chiffres du clavier » à la page 211).

a. CLP-41xNW Series/CLP-68xDW Series uniquement.

Mise en marche de l'ordinateur

1 Commencez par brancher l'appareil sur une prise de courant.

Appuyez sur l'interrupteur d'alimentation si l'appareil en possède un.

Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

L'appareil se met sous tension automatiquement.

Si vous souhaitez mettre l'appareil hors tension, appuyez sur le bouton

(Alimentation).

Installation locale du pilote

Un appareil local est un appareil directement connecté à votre ordinateur à l'aide du câble. Si votre appareil est relié à un réseau, ignorez les étapes suivantes et passez à l'installation du pilote de l'appareil connecté à un réseau (voir « Installation du pilote sur le réseau » à la page 145).

• Si vous utilisez les systèmes d'exploitation Mac, Linux, ou UNIX, reportez-vous à « Installation sous Mac » à la page 136, à « Installation sous Linux » à la page 138, ou à « Installation du package du pilote d'impression UNIX » à la page 152.
• La fenêtre d'installation représentée dans ce Mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'appareil et de l'interface utilisés.
• Utilisez uniquement un câble USB ne dépassant pas 3 m.

1. Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension.

Si la fenêtre « Assistant Matériel détecté » s'affiche durant la procédure d'installation, cliquez sur Annuler pour fermer la fenêtre.

2 Insérez le CD de logiciels fourni dans le lecteur.

Si la fenêtre d'installation n'apparaît pas, cliquez sur Démarrer > Tous les programmes > Accessoires > Exécuter.

Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur de CD-ROM, puis cliquez sur OK.

3 Sélectionnez Installer maintenant.

4 Suivez les instructions affichées dans la fenêtre d'installation.

Vous peuvent sélectionner les applications dans la fenêtre Sélectionnez les logiciels et utilitaires à installer..

Réinstallation du pilote

Si le pilote d'impression ne fonctionne pas correctement, procédez comme suit pour le réinstaller.

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Dans le menu Démarrer, sélectionnez Programmes ou Tous les programmes > Samsung Printers > le nom de votre pilote d'impression > Désinstaller. 3 Suivez les instructions affichées dans la fenêtre de désinstallation. 4 Insérez le CD du logiciel dans le lecteur de CD-ROM et réinstallez le pilote (voir « Installation locale du pilote » à la page 26).

2. Présentation des menus et configuration de base

Ce chapitre donne des informations sur la structure générale du menu et les options de configuration de base.

• Présentation des menus 29 Paramètres de base de l'ordinateur 32 Supports et bacs 34 • Impression de base 46 Utilisation d'un périphérique à mémoire flash USB 53

Présentation des menus

Le panneau de commande permet d'accéder à différents menus pour configurer l'appareil ou utiliser ses fonctions.

• Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.
• Certains noms de menus peuvent différer de ceux de votre appareil, selon les options et les modèles.
• Les menus sont décrits dans le Guide avancé (voir « Menu de configuration utiles » à la page 191).

Accès au menu

1 Appuyez sur la touche (Menu) sur le panneau de commande. 2 Appuyez sur les flèches jusqu'à ce que l'élément de menu souhaité apparaisse et appuyez sur OK. 3 Si l'option inclut des sous-menus, répétez l'étape 2. 4 Appuyez sur OK pour valider votre choix. 5 Appuyez sur () (Annuler) pour revenir au mode prêt.

Présentation des menus

Informations	Mise en page	papier	Graphique	Configsysteme
Struct. Menu	Orientation	Copies	Resolution	Date & Heure	Continuer auto
Configuration	Portrait	Chargeur man.b	Normal	Mode horloge	RC auto
Infos conso.	Paysage	Format papier	Optimale	Langue	Comm bacs autoc
Page Demo	Marge	Type papier	Clarte texte	Eco energia	Substit papier
Polices PCL	Marge commune	Bac polyc	Desactive	Evenmt. revel	Protection bacc
liste de polices PS	Chargeur man.b	Format papier	Minimum	Expir. Impr.	Ignor p.blanch
Compteur util.	Bac polyc	Type papier	Normal	Config import.c	Maintenance
Comptea	Bac 1	Bac 1	Maximum	Config export.c	Eff. mes. videc
	Bac 2d	Format papier	Amélior bord	Altitude	Durée vie conso
	Marge d'emulat	Type papier	Desactive	Normal	Alert ton faib
			Normal	Elevee 1	Empil. papier
	Recto- versoc	Alim. Papier	Maximum	Elevee 2	Disque RAMc
			Défonce	Elevee 3	Configurat eco
			Desactive	Humidité	Mode par def.
	Desactive	Auto	Support	Normal	Chang temperat
	Bord long	Bac 1	Maximum	Elevee 1	Mode vapeur
	Bord court	Bac 2d	Trame	Elevee 2	Extinct. auto
			Normal	Elevee 3
			Améliorée
			Détaillée

a. Ceci n'est disponible que lorsque l'option Gestion des tâches est activée dans SyncThru™ Web Admin Service. b. CLP-41xN Series/CLP-41xNW Series uniqueness. c. CLP-68xDW Series/CLP-68xDW Series uniqueness. d. Il s'agit d'une fonctionnalité en option. CLP-68xDW Series/CLP-68xDW Series uniquement. e. Cette option n'apparaît que lorsqu'il ne reste qu'une petite quantité de toner dans la cartouche.

Présentation des menus

Emulation	Gest. images	Reseau			USB directa	Gestion tacheb
Type emulation	Coul. person.	TCP/IP (IPv4)	Wi-Fi Direct	Signal WLAN	Impression USB	Activ. tache
Config	Par default	DHCP	Actif/Inactif	Excellente	Gest. fichiers	Tâche sécur
	Densité impr.	BOOTP	Nom apparéil	Tres bonne	Verif. espaces	Tache enreg.
	Enr. auto coul	Statique	Adresse IP	Bonne		Imprimer
	Réglage ton	TCP/IP (IPv6)	Propr. groupe	Faible		Supprimer
	Par default	IPv6 active	Clé réseau	Tres faible		Pol fich
	Réal. auto ton	Config. DHCPv6	État	Aucun signal		Renom
	Capt ID cal.	Vit. Ethernet	Paramètre WPS	Effacer repl.		Écraser
		Immediat	PBC	Config reseau
		10Mbit/s Semi	PIN	Activat reseau
		10Mbit/s Int	Paramètre WLANd	Activat HTTP
		100Mbit/s Sem	Assistant	WINS
		100Mbit/s Int	Perso	SNMP V1/V2
		1 Gbit/s Intég	Default WLAN	SNTP
		802.1x		UPnP(SSDP)
		Sans filc		MDNS
		Wi-Fi act/des		SetIP
				SLP

a. CLP-68xND Series/ CLP-68xDW Series uniquely. Cette option est disponible lorsqu'une clé USB est insérée dans le port USB de l'appareil. b. CLP-68xND Series/ CLP-68xDW Series uniquely. Cette option est disponible lorsque la mémoire optionnelle installée ou le disque RAM est coché. c. CLP-41xNW Series/CLP-68xDW Series uniqueness. d. CLP-68xDW Series uniqueness.

Paramètres de base de l'appareil

Vous pouvez définir les paramètres de l'appareil sous Paramètres du périphérique dans le programme Samsung Easy Printer Manager program.

• Si vous utilisez Windows ou Mac, effectuez les réglages dans Samsung Easy Printer Manager > (basculer en mode avancé) > Paramètres du périphérique, voir « Paramètres du périphérique » à la page 243.

Une fois l'installation terminée, vous devez définir les paramètres par défaut de l'appareil.

Pour modifier les paramètres par défaut de l'appareil, suivez les étapes suivantes :

Il peut être nécessaire d'appuyer sur OK pour accéder aux sous-menus, pour certains modèles.

1 Appuyez sur la touche (Menu) sur le panneau de configuration. 2 Appuyez sur Config système.

3 Sélectionnez l'option désirée, puis appuyez sur OK.

• Langue : modifiez la langue d'affichage sur le panneau de commande.
• Date & Heure: permet de définir la date et l'heure. Ces données sont également imprimées sur les journaux. Néanmoins, si celles-ci sont incorporets, vous devez les mettre à jour.

Saisissez l'heure et la date correctes à l'aide des flèches ou du pavé numérique (voir « Lettres et chiffres du clavier » à la page 211).

Mois = 01 à 12 Jour = 01 à 31 Année = 4 chiffres Heure = 01 à 12 - Minute = 00 à 59

• Mode horloge: vous pouvez paramétrer votre appareil pour que l'heure s'affiche au format 12 ou 24 heures.
• Eco énergie: lorsque vous n'utilisez pas l'appareil pendant un moment, utilisez cette fonctionnalité pour économiser l'énergie.

Paramètres de base de l'appareil

• Lorsque vous appuyez sur le bouton d'alimentation ou lancez une impression, l'appareil sortira du mode d'économie d'énergie.
• Lorsque vous appuyez sur une touche, sauf la touche d'alimentation, l'appareil sort du mode d'économie d'énergie. Appuyez sur * (Menu) > Config système > Evenmt. revel > Active sur le panneau de commande.
• Altitude: La qualité d'impression dépend de la pression atmosphérique et, par conséquent, de l'altitude de l'appareil par rapport au niveau de la mer. Avant de définir les paramètres d'altitude, déterminez l'altitude à laquelle vous vous trouvez (voir « Réglage de l'altitude » à la page 210).

4 Sélectionnez l'option désirée, puis appuyez sur OK. 5 Appuyez sur OK pour valider votre choix. 6 Appuyez sur (Annuler) pour revenir au mode précédent.

Consultez les liens ci-dessous pour configurer d'autres paramètres utiles d'utilisation de l'appareil.

• Voir « Réglage du type et du format de papier » à la page 44. Voir « Lettres et chiffres du clavier » à la page 211.

Supports et bacs

Ce chapitre vous explique comment charger les supports d'impression dans votre appareil.

• L'utilisation d'un support d'impression non conforme peut causer des problèmes ou endommager l'appareil, qui devra être réparé. Cette réparation n'est pas couverte par les contrats de garantie ou de réparation de Samsung.
• Veuillez ne pas utiliser de papier photo jet d'encre avec cet appareil. Vous risquez d'endommager l'appareil.
• L'utilisation d'un support d'impression inflammable peut entraîner un incendie. Utilisez uniquement les supports d'impression indiqués (voir « Spécifications des supports d'impression » à la page 110).
• Veuillez ne pas utiliser de papier photo jet d'encre avec cet appareil. Vous risquez d'endommager l'appareil.

L'utilisation de supports inflammables ou des corps étrangers laissés dans l'imprimante peut entrainer une surchauffe de l'appareil, et dans de rares cas, un incendie.

Vue d'ensemble du bac

Pour changer le format, vous devez régler les guides-papier.

1 Levier d'extension du bac 2 Guide de longueur du papier 3 Guide de largeur du papier 4 Guides de largeur du papier du chargeur manuel

Pour le papier au format legal :

Appuyez sur le bouton comme indiqué et tirez sur le bac.

Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue d'ensemble du bac » à la page 34).

Si vous n'ajustez pas les guides, ceci peut causer un mauvais cadrage du papier, une impression oblique des images, ou un bourrage papier.

Chargement de papier dans le bac

Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

Bac 1 / bac optionnel

1 Ouvrez le bac d'alimentation.

Supports et bacs

2 Appuyez sur le guide de largeur du papier et sur le guide de longueur du papier pour les aligner avec la marque de format de papier adequate indiquée dans le fond du bac afin de les ajuster au format (voir « Vue d'ensemble du bac » à la page 34).

3 Courbez ou déramez la pile de papier afin de séparer les feuilles avant de charger les feuilles.

Avec avoir inséré du papier dans le bac, appuyez sur le guide de largeur du papier et sur le guide de longueur du papier.

Guide de longueur du papier Guide de largeur du papier

Supports et bacs

• Si vous poussez le guide de largeur du papier trop loin, le papier risque de se courber.
• Si vous n'ajustez pas le guide, vous risquez de provoquer des bourrages papier.

• N'utilise pas de papier comptant un bord de conduite, ceci pouvant causer un bourrage papier ou le papier pouvant être froissé.

5 Remettez le bac en place dans l'appareil.

6 Lorsque vous imprimez un document, sélectionnez le format et le type de papier pour le bac (voir « Réglage du type et du format de papier » à la page 44).

Les paramètres définis sous le pilote de l'appareil remplacent ceux qui sont définis à partir du panneau de configuration.

a Pour imprimer dans une application, ouvrez-la et démarrez le menu d'impression. b Ouvrez les Options d'impression (voir « Ouverture des préférences d'impression » à la page 47). c Appuyez sur l'onglet Papier dans Options d'impression et sélectionnez un type de papier approprié. d Sélectionnez Sélection automatique comme alimentation papier, puis appuyez sur OK. e Lancez l'impression depuis l'application.

Bac papier (ou chargeur manuel) polyvalent

Le bac (ou le chargeur manuel) polyvalent peut contenir des supports de types et de formats spéciaux, tels que des cartes postales, des cartes de correspondance et des enveloppes (voir « Spécifications des supports d'impression » à la page 110).

Conseils pour l'utilisation du bac (ou du chargeur manuel) polyvalent

• Chargez uniquement des supports d'impression de même type, de même format et de même poids dans le bac (ou le chargeur manuel) polyvalent.
• Pour éviter les bourrages papier, n'ajoutez pas de papier pendant l'impression tant que le bac (ou le chargeur manuel) polyvalent n'est pas vide. Cela s'applique également aux autres types de support. Utilisez uniquement les supports d'impression répertoriés pour éviter les bourrages papier ou les problèmes de qualité d'impression (voir « Spécifications des supports d'impression » à la page 110).
• Lisez les cartes postales, enveloppes et étiquettes avant de les charger dans le bac (ou le chargeur manuel) polyvalent.

1 Retirez le bac papier pour le chargement manuel.

Appuyez sur l'ouverture par poussée du bac papier polyvalent et tirez-le vers le bas pour l'ouvrir.

2 Chargez le papier.

3 Appuyez sur les guides latéraux du bac (ou du chargeur manuel) polyvalent et réglez-les en fonction de la largeur du papier. Ne forcez pas trop, au risque de plier le papier et de provoquer un bourrage papier ou une impression oblique.

• Lors de l'impression sur support spécial, suivez les recommandations de chargement (voir « Impression sur supports spéciaux » à la page 40).
• Lorsque des feuilles se chevauchent lors de l'impression avec le bac papier polyvalent, ouvrez le bac 1 et retirez les feuilles qui se chevauchent; reconnaissez l'impression.

Lorsque vous imprimez un document, sélectionnez le format et le type de papier pour le bac (ou le chargeur manuel) polyvalent (voir « Réglage du type et du format de papier » à la page 44).

Les paramètres définis sous le pilote de l'appareil remplacent ceux qui sont définis à partir du panneau de configuration.

a Pour imprimer dans une application, ouvrez-la et démarrez le menu d'impression. b Ouvrez Options d'impression (voir « Ouverture des préférences d'impression » à la page 47). c Appuyez sur l'onglet Papier dans Options d'impression et sélectionnez un type de papier approprié.

Par exemple, si vous souhaitez utiliser une étiquette, définissez le type de papier sur Étiquettes.

Sélectionnez Chargeur manuel (ou Bac polyvalent) comme source de papier, puis appuyez sur OK. Lancez l'impression depuis l'application.

Si votre appareil comporte un bac polyvalent, appuyez sur OK sur le panneau de commande à chaque fois que vous chargez une feuille de papier.

Impression sur supports spéciaux

Le tableau ci-dessous montre les supports spéciaux pouvant être utilisés dans le bac.

Ces types de support sont également affichés dans Options d'impression. Pour obtenir la meilleure qualité d'impression, sélectionnez le type de support adéquat dans la fenêtre Options d'impression > onglet Papier > Type de papier (voir « Ouverture des préférences d'impression » à la page 47).

Par exemple, si vous souhaitez imprimer des étiquettes, Sélectionnez Étiquettes comme Type de papier.

• Lors de l'utilisation d'un support spécifique, nous vous recommandons d'alimenter une feuille à la fois (voir « Spécifications des supports d'impression » à la page 110).
• Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

Pour connaître le grammage de chaque feuille, reportez-vous à « Spécifications des supports d'impression » à la page 110.

Types	Bac 1	Bac optionnela	Chargeur manuel/bac papier polyvalent
Ordinaire	●	●	●
Papier épais	●	●	●
Plus épais	●		●
Papier fin	●	●	●
Papier en coton	●		●
Couleur	●		●
Pré-imprimé	●		●
Papier recyclé	●	●	●
Enveloppe	●		●
Transparent	●		●
Étiquettes	●		●
Cartonné	●	●	●
Papier de luxe	●	●	●
Papier archive	●	●	●
Papier à en-tête	●	●	●
Perforé	●	●	●
Photo glacée	●	●	●

a. CLP-68xDw Series / CLP-68xDW Series unicité. (·: pris en charge, vide: non pris en charge)

Supports et bacs

La qualité d'impression sur les enveloppes dépend de la qualité des enveloppes.

Pour imprimer une enveloppe, placez-la comme indiqué dans la figure suivante.

• Lorsque vous choisissez des enveloppes, tenez compte des facteurs suivants:
• Poids: elles ne doivent pas excéder 90 g/m², sinon un bourrage papier pourrait se produire.
• Qualité de fabrication: elles doivent être plates, présenter une ondulation de moins de 6 mm et ne doivent pas contenir d'air.
• Problème: elles ne doivent pas être froissées, éraflées ni endommagées.
• Température: elles doivent résister à la chaleur et à la pression de l'appareil pendant son fonctionnement.

Utilisez uniquement des enveloppes de bonne qualité, dotées de rabats bien découpés et bien pliés. N'utilisez pas d'enveloppes affranchies. - N'utilisez pas d'enveloppes à fermoir, à soufflet, à fenêtre, préencollées, adhésives, ou comptant d'autres matériaux synthétiques. - Évitez d'utiliser des enveloppes endommagées ou non conformes. - Vérifiez que la bande collée aux deux extrémités de l'enveloppe se termine bien aux coins de l'enveloppe.

1 Acceptable 2 Inacceptable

• Les enveloppes à fermeture autocollante avec une bande adhésive ou celles à rabats dont l'un se replie sur l'autre doivent résister à la température de fusion de l'imprimante de 170°C pendant 0,1 seconde. Les rabats et les bandes risquent de se plier, de se froisser, de provoquer des bourrages ou même d'endommager le four.
• Pour une meilleure qualité d'impression, laissez une marge d'au moins 15 mm à partir du bord de l'enveloppe.
• Évitez d'imprimer sur les pliures de l'enveloppe.

Supports et bacs

Dans le cas d'une impression couleur sur transparents, la qualité de l'image sera inférieure à une impression monochrome une fois ceux-ci projetés sur le rétro-projecteur.

Pour ne pas endommager l'appareil, utilisez uniquement des transparents conçus pour les imprimantes laser.

• Ils doivent supporter la température de fusion de l'appareil.
• Placez les transparents sur une surface plane après les avoir retirés de l'appareil.
• Ne laissez pas les transparents inutilisés trop longtemps dans le bac d'alimentation papier. Il se peut que de la poussière s'accumule sur les transparents et provoque des taches sur les impressions.
• Pour éviter les taches dues aux traces de doigts, manipulez-les délicatement.
• Pour que les transparents imprimés ne se décolorent pas, évitez de les exposer de façon prolongée à la lumière du soleil. Assurez-vous que les transparents ne sont pas froissés ou ondulés et qu'ils ne sont pas déchirés sur les bords. N'utilisez pas de transparents qui se séparent de la feuille de support.
• Pour éviter que les transparents se collent les uns aux autres, retirez au fur et à mesure les feuilles imprimées du bac de sortie. Supports recommandés : transparents pour imprimante laser couleur par Xerox, par exemple 3R 91331 (A4), 3R 2780 (Lettre).

Étiquettes

Pour ne pas endommager l'appareil, utilisez uniquement des étiquettes conçues pour les imprimantes laser.

• Lorsque vous choisissez des étiquettes, tenez compte des facteurs suivants :
• Substance adhésive: elle doit rester stable à la température de fusion de l'appareil (environ 170°C ).
• Disposition: n'utilisez pas de planches partiellement décollées où le fond de la planche est visible. Les étiquettes pourraient se décoller et provoquer des bourrages importants.
• Ondulation: elles doivent être à plat avec moins de 13 mm d'ondulation dans n'importe quelle direction.
• Problème: n'utilise pas d'étiquettes froissées, présentant des bulles d'air ou d'autres signes de décollement.
• Vérifiez que la substance adhéasive ne dépasse pas des étiquettes. Les zones exposées risqueraient de provoquer le détachment des étiquettes durant l'impression, entraînant des bourrages papier. De plus, la substance adhéasive pourrait endommager certains composants de l'appareil.
• N'utilisez pas plusieurs fois la même planche d'étiquettes. Le revêtement adhésif n'est prévu que pour un seul passage dans l'imprimante.
• N'utilisez pas d'étiquettes se décollant de la planche ou encore froissées, gondolées ou abîmées.

Papier cartonné ou au format personnalisé

• Dans l'application, définissez des marges d'au moins 6,4 mm par rapport aux bords du support.

Papier préimprimé

Lors du chargement de papier préimprimé, la face imprimée doit être face vers le haut avec et le côté introduit en premier doit être parfaitement plat. Si vous rencontrez des problèmes d'alimentation papier, retournez la pile. Nous ne garantissons pas la qualité d'impression.

• Les encles utilisées sur le papier à en-tête doivent être thermostables; elles ne doivent ni fondre, ni s'évaporer, ni émettre de substances toxiques lorsqu'elles sont soumises à la température de fusion (environ 170°C) pendant un dixième de seconde.
• Ces encles ne doivent pas être inflammables ni endommager les rouleaux de l'appareil.
• Avant de charger le papier préimprimé, assurez-vous que l'encre sur le papier est sèche. Durant le processus de fusion, une encre encore humide risquerait de s'effacer du support préimprimé, diminuant ainsi la qualité de l'impression.

Photo papier brillant

Supports recommandés : papier brillant (Letter) pour cet appareil HP Brochure Paper (produit : Q6611A) uniquement. Supports recommandés : papier brillant (A4) pour cet appareil HP Superior Paper 160 glossy (produit : Q6616A).

Réglage du type et du format de papier

Après avoir inséré du papier dans le bac papier, configurez l'appareil en fonction du format utilisé à l'aide des touches du panneau de commande.

• Vous pouvez définir les paramètres de l'appareil sous Paramètres du périphérique dans le programme Samsung Easy Printer Manager.
• Si vous utilisez Windows ou Mac, effectuez les réglages dans Samsung Easy Printer Manager > (basculer en mode avancé) > Paramètres du périphérique, voir « Paramètres du périphérique » à la page 243.
• Il peut être nécessaire d'appuyer sur OK pour accéder aux sous-menus, pour certains modèles.

1. Appuyez sur la touche (Menu) sur le panneau de configuration. 2. Appuyez sur papier, puis sélectionnez le bac souhaité.

Supports et bacs

3 Appuyez sur Format papier ou Type papier. 4 Sélectionnez l'option de votre choix. 5 Appuyez sur OK pour valider votre choix. 6 Appuyez sur (Annuler) pour revenir au mode prét.

• Les paramètres définis sous le pilote de l'appareil prennent autorité sur ceux qui sont définis à partir du panneau de configuration.

a Pour imprimer à partir d'une application, ouvrez-la et démarrez le menu d'impression. b Ouvrez le c Appuyez sur l'onglet Papier et sélectionnez un type de papier approprié.

• Si vous souhaitez utiliser du papier de format spécial comme du papier à facture, sélectionnez l'onglet Papier > Taille > Modifier... et définissez les options Paramètres du format de papier personnelisé dan

Utilisation du support de sortie papier

La surface du support de sortie papier peut devenir chaude si vous imprimez un grand nombre de pages en même temps. Ne touchez pas cette surface et ne laissez pas les enfants s'en approcher.

Les pages imprimées s'empilent sur le support de sortie papier, et celui-ci permettra d'aligner les pages imprimées. Dépliez le support de sortie papier.

Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

Impression de base

Pour les fonctions spéciales d'impression, consultez le Guide avancé (voir « Utilisation des options d'impression avancées » à la page 214).

Impression

Si vous utilisez les systèmes d'exploitation Mac, Linux, ou Unix, reportez-vous au Guide avancé (voir « Impression sur Mac » à la page 223, « Impression Linux » à la page 225, ou « Impression Unix » à la page 228).

La fenêtre Options d'impression suivante s'adresse au Bloc-notes dans Windows 7.

1 Ouvrez le document à imprimer. 2 Sélectionnez Imprimer dans le menu Fichier.

3 Sélectionnez votre appareil dans la liste Sélectionnez une imprimante.

4 Les paramètres d'impression de base, notamment le nombre de copies et le nombre de pages, sont sélectionnés dans la fenêtre Imprimer.

Pour exploiter pleinement les fonctions avancées d'impression, cliquez sur Propriétés ou Préférences dans la fenêtre Imprimer (voir « Ouverture des préférences d'impression » à la page 47).

Impression de base

5 Pour lancer l'impression, cliquez sur OK ou sur Imprimer dans la fenêtre Imprimer.

Annulation d'une impression

Si la tâche d'impression est en attente dans la liste ou la file d'attente d'impression, annulez-la comme suit:

• Vous pouvez accéder à cette fenêtre en double-cliquant simplement sur l'icône de l'appareil ( ) dans la barre des tâches de Windows.
• Vous pouvez également annuler la tâche en cours en appuyant sur la touche (Annuler) du panneau de commande.

Ouverture des préférences d'impression

• La fenêtre Options d'impression présentée dans ce guide de l'utilisateur peut être différente de l'appareil utilisé.
• Lorsque vous sélectionnez une option dans Options d'impression, vous pouvez voir une marque d'avertissement, × ou 1. Un signifie que vous pouvez sélectionner cette option, mais qu'elle n'est pas recommandée, et une × signifie que vous ne pouvez pas sélectionner cette option à cause de la configuration ou de l'environnement de votre machine.

1. Ouvrez le document à imprimer. 2. Sélectionnez l'option Imprimer dans le menu Fichier. La fenêtre Imprimer s'ouvre. 3. Sélectionnez votre appareil dans la liste Sélectionnez une imprimante. 4. Cliquez sur Propriétés ou Préférences.

La capture d'écran peut différer selon le modèle.

• Vous pouvez appliquer les fonctions Eco pour économiser du papier et du toner avant d'imprimer (voir « Easy Eco Driver » à la page 236).
• Vous pouvez vérifier le statut actuel de l'appareil en appuyant sur le bouton État de l'imprimante (voir « Utilisation de l'État de l'imprimante Samsung » à la page 244).

Utilisation d'un réglage favori

L'option Favoris, visible sur chaque de préférences à l'exception de l'onglet Samsung, vous permet d'enregistrer vos préférences actuelles en vue d'une utilisation future.

Pour enregistrer un élément Favoris, procédez comme suit :

1 Dans chaque onglet, modifiez les paramètres selon vos préférences. 2 Saisissez un nom dans la zone de saisie Favoris.

3 Cliquez sur Enregistrer. 4 Saisissez un nom et une description, puis sélectionnez l'icône désirée. 5 Cliquez sur OK. Quand vous enregistrez les Favoris, tous les paramètres actuels du pilote sont sauvegardés.

Impression de base

Pour utiliser un réglage enregistré, sélectionnez-le dans l'onglet Favoris. L'appareil est maintenant prêt à imprimer en fonction des paramètres que vous avez sélectionnés. Pour supprimer des paramètres enregistrés, sélectionnez-les dans l'onglet Favoris, puis cliquez sur Supprimer.

Utilisation de l'aide

Cliquez sur l'option que vous souhaitez connaître dans la fenêtre Options d'impression, puis appuyez sur F1 sur votre clavier.

Impression économique

La fonction Eco réduit la consommation de toner et l'utilisation du papier. La fonction Eco vous permet d'économiser des ressources d'impression et vous permet d'effectuer une impression respectueuse de l'environnement.

Si vous appuyez sur la touche Éco du panneau de commande, ceci active le mode économique. Le réglage par défaut du mode Eco est recto-verso (CLP-68xD Series/CLP-68xDW Series uniquement), Plusieurs pages par face (2 pages par face), Ignorer les pages blanches.

Vous pouvez définir les paramètres de l'appareil sous Paramètres du périphérique dans le programme Samsung Easy Printer Manager program.

• Si vous utilisez Windows ou Mac, effectuez les réglages dans Samsung Easy Printer Manager > (basculer en mode avancé) > Paramètres du périphérique, voir « Paramètres du périphérique » à la page 243.

Configuration du mode économique sur le panneau de commande

• Les paramètres définis sous le pilote de l'appareil prennent autorité sur ceux qui sont définis à partir du panneau de configuration.
• Il peut être nécessaire d'appuyer sur OK pour accéder aux sous-menus, pour certains modèles.

1 Sélectionnez (Menu) > Config système > Configuration eco sur le panneau de commande. 2 Sélectionnez l'option désirée, puis appuyez sur OK.

Mode par défaut : Sélectionnez cette option pour activer ou désactiver le mode économique.

• Désactive : désactive le mode économique. Active : active le mode économique.

Si vous avez configuré le mode économique avec un mot de passe dans SyncThru™ Web Service (onglet Paramètres > Config. appareil > Système > Paramètres Éco) ou Samsung Easy Printer Manager (Paramètres du périphérique > Éco), le message Forcage apparaît. Vous devez entrer le mot de passe pour modifier l'état du mode économique.

• Chang temperat: utilisez les paramètres de Syncthru™ Web Service ou de Samsung Easy Printer Manager. Avant de sélectionner cet élément, vousdezest configurer la fonction économique dans SyncThru™ Web Service (onglet Paramètres > Config. apparel > Systeme > Paramètres Éco) ou Samsung Easy Printer Manager (Paramètres du périphérique > Éco).
• Eco par default : l'appareil est réglé sur le mode Eco par default.
• Eco Persons : modifiez les valeurs si nécessaire.

3 Appuyez sur OK pour valider votre choix.

Configuration du mode économique dans le pilote

Pour exploiter pleinement les fonctions avancées d'impression, cliquez sur Propriétés ou Préférences dans la fenêtre Imprimer (Voir « Ouverture des préférences d'impression » à la page 47).

Ouvrez l'onglet Éco pour configurer le mode économique. Lorsque vous verrez l'image économique ( ), ceci signifie que le mode économique est actuellement activé.

Options économiques

• Imprimante par défaut : Suivez les paramètres du panneau de commande de l'appareil. Aucun : Désactive le mode économique.
• Impression éco: Active le mode économique. Active les différents éléments économiques que vous souhaitez utiliser.
• Mot de passe: Si l'administrateur a décidé de l'utilisation du mode économique, vous devez entrer le mot de passe pour modifier l'état.

Bouton Mot de passer : vous pouvez effectuer la configuration dans SyncThru™ Web Service (onglet Paramètres > Config. appareil > Système > Paramètres Éco) ou Samsung Easy Printer Manager (Paramètres du périphérique > Éco), le bouton du mot de passer est activé. Pour modifier les paramètres d'impression, cliquez sur ce bouton, saisissez le mot de passer, ou contactez l'administrateur.

Simulateur du résultat

Simulateur du résultat indique les résultats de l'émission réduite de dioxyde de carbone, l'électricité utilisée, et la quantité de papier économisée pour les paramètres que vous avez sélectionnés.

• Les résultats sont calculés sur la base que le nombre total de feuilles de papier imprimées est cent sans page vierge lorsque le mode économique est désactivé.
• Consultez le coefficient de calcul du CO2, de l'énergie et du papier dans l'IEA, l'indice du ministère des Affaires étrangères et de la Communication du Japon et sur www.remanufacturing.org.uk. Chaque modèle compte un indice différent.
• La consommation électrique en mode d'impression se réfère à la consommation électrique moyenne pendant l'impression de cet appareil.
• La quantité affichée n'est qu'une estimation, car la quantité réellement économique peut être différente, en fonction du système d'exploitation utilisé, des performances de l'ordinateur, du logiciel, de la méthode de connexion, du type de support [épaisseur], du format du support, de la complexité de la tâche, etc.

Impression sécurisée

CLP-68xND Series / CLP-68xDW Series unicité.

Lorsque vous utilisez un périphérique d'impression dans un bureau, une école, ou un autre établissement public, vous pouvez protégerez vos documents personnels ou vos informations confidentielles en utilisant la fonction d'impression sécurisée.

Lancement d'une impression sécurisée à partir du pilote

Ouvrez la fenêtre Options d'impression (voir « Ouverture des préférences d'impression » à la page 47), puis sélectionnez l'onglet Avancé > Mode d'impression > Confidential. Saisissez le nom de la tâche, l'identifiant d'utilisateur et le mot de passe. Même si vous avez lancé la tâche d'impression sécurisée, l'appareil n'imprimera pas le document tant que vous n'aurez pas saisi le mot de passe sur l'imprimante.

Vous pourriez utiliser cette fonction après l'installation de la mémoire optionnelle. Vérifiez les options du stockage de masse (HDD) ou du disque RAM sous Options du périphérique, puis sélectionnez les diverses fonctions sous Mode d'impression (voir « Configuration des Options du périphérique » à la page 73).

Impression de documents sécurisés à partir du panneau de commande

1 Sélectionnez (Menu) > Gestion des tâches > Tâche enregistrée sur le panneau de commande de l'imprimante. 2 Sélectionnez le document à imprimer. 3 Saisissez le mot de passe que vous avez défini à partir du pilote d'impression. 4 Imprimez ou supprimez le document.

Utilisation d'un périphérique à mémoire flash USB

Les périphériques de stockage USB sont proposés avec différentes capacités mémoire et vous offrent de l'espace supplémentaire pour stocker des documents, des présentations, de la musique ou des vidéos, des photos haute résolution, ou n'importe quel autre fichier que vous souhaitez stocker ou déplacer.

Votre appareil prend en charge les périphériques de stockage USB de type FAT16/FAT32 et dont la taille des secteurs est de 512 octets.

Renseignez-vous sur le système de fichiers de votre périphérique de stockage USB auprès de votre revendeur.

Vous devez utiliser exclusivement un périphérique de stockage USB agrée équip d'un connecteur type A.

N'utilisez que des périphériques de stockage USB comptant un connecteur à blindage métallique.

Utilisez uniquement des périphériques de stockage USB ayant reçu une certification de compatibilité. Dans le cas contraire, l'appareil pourrait ne pas les reconnaître.

Insérez un périphérique de stockage USB dans le port USB situé sur la façade de votre appareil.

Utilisation d'un périphérique à mémoire flash USB

• Ne retirez pas le périphérique de stockage USB lorsqu'il est en cours d'utilisation. La garantie de l'appareil ne couvre pas les utilisations incorrectes de l'utilisateur.
• Si votre périphérique de stockage USB possède des caractéristiques particulières, comme des paramètres de sécurité et des mots de passe, il se peut que votre appareil ne les détecte pas automatiquement. Pour plus d'informations sur ces fonctions, reportez-vous au mode d'emploi du périphérique de stockage USB.

Impression depuis un périphérique de stockage USB

Vous pouvez imprimer directement des fichiers stockés sur un périphérique de stockage USB.

Types de fichiers pris en charge par l'option Impression directe :

• PRN: Ces fichiers créés par le pilote fourni avec votre appareil sont compatibles.

Si vous imprimez des fichiers PRN créés avec un autre appareil, l'impression sera différente.

TIFF: TIFF6.0(ligne de base) JPEG: JPEG (ligne de base)

• PDF: PDF 1.4 et inférieur XPS

Pour imprimer un document à partir d'un périphérique de stockage USB :

1 Insérez un périphérique de stockage USB dans le port USB situé sur la façade de votre appareil. 2 Appuyez sur la touche (Menu) sur le panneau de configuration. 3 Appuyez sur USB direct > Impression USB. 4 Appuyez sur la flèche jusqu'au dossier ou fichier désiré, puis appuyez sur OK.

Si le signe [+] ou si [D] apparait devant le nom d'un dossier, celui-ci contient un ou plusieurs fichiers ou dossiers.

5 Appuyez sur le nombre de copies à imprimer ou entrez un nombre. 6 Appuyez sur OK.

Gestion de la mémoire USB

Vous pouvez supprimer des fichiers image stockés sur un périphérique de stockage USB un par un, ou les supprimer tous à la fois en reformatant le périphérique.

1 Insérez un périphérique de stockage USB dans le port USB situé sur la façade de votre appareil. 2 Appuyez sur la touche (Menu) sur le panneau de configuration. 3 Appuyez sur USB direct > Gest. fichiers. 4 Appuyez sur la flèche jusqu'à Supprimer ou Format, puis appuyez sur OK. 5 Appuyez sur le dossier ou le fichier désiré, puis appuyez sur OK.

Si le signe [+] ou si [D] apparait devant le nom d'un dossier, celui-ci contient un ou plusieurs fichiers ou dossiers.

Pour supprimer ou formater, appuyez sur Oui > OK.

Après suppression des fichiers ou reformatage du périphérique de stockage USB, il n'est pas possible de restaurer les fichiers. Pour cette raison, vous devez confirmer que vous n'avez plus besoin des données avant de les supprimer.

Affichage de l'état de la mémoire USB

Vous appuyez pour vérifier l'espace mémoire disponible pour l'enregistrement de documents.

1 Insérez un périphérique de stockage USB dans le port USB situé sur la façade de votre appareil. 2 Appuyez sur la touche (Menu) sur le panneau de configuration. 3 Appuyez sur USB direct > Verif. espaces.

L'espace mémoire disponible est affiché.

Sauvegarde de données

Les données contenues dans la mémoire de la machine peuvent être effacées accidentellement à cause d'une coupure de courant ou d'un problème de stockage. Les sauvegardes vous permettent de protéger les paramètres système en les stockant dans des fichiers de sauvegarde sur un périphérique de stockage USB.

Sauvegarde de données

1 Insérez un périphérique de stockage USB dans le port USB situé sur la façade de votre appareil. 2 Appuyez sur la touche (Menu) sur le panneau de configuration. 3 Appuyez sur Config systeme. 4 Appuyez sur la flèche jusqu'à Config export., puis appuyez sur OK. 5 Appuyez sur Données config > OK.

Les données sont sauvegardées sur le périphérique de stockage USB.

Restauration des données

1. Insérez un périphérique de stockage USB dans le port USB situé sur la façade de votre appareil. 2. Appuyez sur la touche (Menu) sur le panneau de configuration. 3. Appuyez sur Config systeme. 4. Appuyez sur la flèche jusqu'à Config import., puis appuyez sur OK. 5. Appuyez sur Données config > OK. Pour restaurer le fichier de sauvegarde sur l'appareil, appuyez sur Oui > OK.

3. Maintenance

Ce chapitre fournit des informations sur l'achat des consommables, des accessoires et des pièces de rechange disponibles pour votre appareil.

Commande de consommables et d'accessoires 58 - Consommables disponibles 59 - Accessoires disponibles 61 - Pièces de rechange disponibles 62 Stockage de la cartouche de toner 63 - Redistribution du toner 65 - Remplacement de la cartouche de toner 67 - Remplacement du récapucateur de toner usage 71 Installation d'accessoires 73 - Suivi de la durée de vie des consommables 77 - Configuration de l'alerte de toner faible 78 Nettoyage de l'ordinateil 79 - Conseils pour déplacer et stocker l'appareil 83

Commande de consommables et d'accessoires

Les accessoires disponibles peuvent varier d'un pays à l'autre. Contactez votre représentant commercial pour obtenir la liste des consommables et pièces de rechange disponibles.

Pour commander des accessoires, consommables et pièces de rechange agréées par Samsung, contactez le distributeur ou revendeur Samsung auprès duquel vous avez acheté l'appareil. Vous pouvez également visiter le site www.samsung.com/supplies. Sélectionnez votre pays/région, pour trouver les informations de contact pour bénéficier de nos services.

Consommables disponibles

Lorsque les consommables arrivent à épuisement, vous pouvez commander les types suivants de consommables pour votre appareil :

Type	Modèle	Nombre de pages (moyenne)a	Nom de piece
Cartouche de toner	• CLP-41xN Series • CLP-41xNW Series	• Rendement moyen continu d'une cartouche noir : environ 2 500 pages standard (Noir) • Rendement moyen continu d'une cartouche couleur : environ 1 800 pages standard (Jaune/Magenta/Cyan)	• CLT-K504S : Noir • CLT-Y504S : Jaune • CLT-M504S : Magenta • CLT-C504S : Cyan
	• CLP-68xND Series • CLP-68xDW Series	• Rendement moyen continu d'une cartouche noir : environ 2 000 pages standard (Noir) • Rendement moyen continu d'une cartouche couleur : environ 1 500 pages standard (Jaune/Magenta/Cyan)	• CLT-K506S : Noir • CLT-Y506S : Jaune • CLT-M506S : Magenta • CLT-C506S : Cyan
		• Rendement moyen continu d'une cartouche noir : environ 6 000 pages standard (Noir) • Rendement moyen continu d'une cartouche couleur : environ 3 500 pages standard (Jaune/Magenta/Cyan)	• CLT-K506L : Noir • CLT-Y506L : Jaune • CLT-M506L : Magenta • CLT-C506L : Cyan
Récupérateur de toner usagé	• CLP-41xN Series • CLP-41xNW Series	• environ 14 000 pages (Noir) • environ 3 500 pages (Jaune/Magenta/Cyan)	CLT-W504
	• CLP-68xND Series • CLP-68xDW Series		CLT-W506

a. Valeur déclarée conformément aux specifications ISO/IEC 19798. Le nombre de pages peut varier selon l'environnement de fonctionnement, l'intervalle d'impression, les graphiques, le type et la taille des supports.

Consommables disponibles

La durée de vie de la cartouche peut varier selon les options, le pourcentage de zone d'image et le mode de tâches utilisés.

Lorsque vous achetez de nouveaux consommables ou cartouches d'impression, vous devez vous les procurer dans le pays d'achat de l'appareil. Sinon, les cartouches d'impression ou autres consommables ne seront pas compatibles avec votre appareil étant donné que leur configuration varie en fonction des pays.

Samsung ne recommande pas l'utilisation de cartouches de toner Samsung non authentiques, comme des cartouches rechargées ou reconditionnées. Samsung ne peut pas garantir la qualité d'une cartouche non authentique Samsung. Tout entretien ou réparation requis suite à l'utilisation de cartouches de toner non-Samsung ne sera pas couvert par la garantie de l'appareil.

Accessoires disponibles

Vous pouvez acheter et installer des accessoires pour améliorer les performances et les capacités de l'appareil.

Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 8).

Accessoire	Fonction	Nom de piece
Barrette mémoire	Étend la capacité mémoire de votre apparéil.	ML-MEM370 : 512 Mo
Connecteur paralleôle/IEEE 1284Ba	Vous permet d'utiliser différentes interfaces.Lors de l'installation du pilote d'impression avec un connecteur paralleôle IEEE1284B, l'ordinateil peut ne pas être trouvez après l'installation du pilote d'impression et seules les fonctions d'impression de base seront disponibles.Si vous souhaitez vérifier l'état de l'ordinateil ou configurer les paramètres, connectez la machine à un ordinateur à l'aide d'un cable USB ou à un réseau.Si vous utilisez le connecteur paralleôle IEEE 1284B, vous ne poupez pas utiliser le cable USB.	ML-PAR100
Bac optionnela	Si vous rencontres souvent des problèmes d'approvisionnement de papier, vous pouze ajouter un bac supplémentaire de 520bfeuilles.	CLP-S680A

a. CLP-68xDW Series / CLP-68xDW Series uniqueness. b. Papier ordinaire 80g / m²

Pièces de rechange disponibles

Pour acheter des pièces de rechange, contactez la source où vous avez acheté l'appareil. Il est recommandé de faire effectuer ces opérations de maintenance par un fournisseur/agréé, un distributeur ou le revendeur auprès duquel vous avez acquis l'appareil. La garantie ne couvre pas le remplacement de toutes pièces de rechange qui ont atteint leur nombre de pages moyen.

Les pièces de rechange sont remplacées à des intervalles spécifiques afin d'éviter des problèmes de qualité d'impression et d'alimentation papier résultant de pièces usées ; voir le tableau ci-dessous. L'objet de celui-ci est de maintenir, votre appareil en parfait état de marche. Les pièces de rechange ci-dessous doivent être remplacées lorsque le nombre de pages prévu de chaque élément a été atteint.

Pièces	Nombre de pages (moyenne)a
	• CLP-41xN Series • CLP-41xNW Series	• CLP-68xDW Series • CLP-68xDW Series
Rouseau transf	Environ 100 000 pages	Environ 100 000 pages
Unité de chauffe	Environ 50 000 pages	Environ 100 000 pages
Rouseau d'entrainment	Environ 200 000 pages	Environ 300 000 pages
Rouseau de décalage	Environ 100 000 pages	Environ 100 000 pages
Courroie de transfert intermédiaire (ITB)	Environ 100 000 pages	Environ 100 000 pages

a. Peut varier en fonction du système d'exploitation utilisé, du fonctionnement de votre ordinateur, logiciel d'application, méthode de connexion, support, format du support et complexité du travail.

Stockage de la cartouche de toner

Les cartouches de toner contiennent des composants qui sont sensibles à la lumière, à la température et à l'humidité. Samsung suggère aux utilisateurs de suivre ces recommandations pour garantir le niveau de performance optimal, la qualité la plus élevée et la meilleure longévité des nouvelles cartouches de toner Samsung.

Rangez cette cartouche dans le même environnement que celui où sera utilisée l'imprimante. Il peut s'agir de conditions de température et d'humidité contrôlées. La cartouche de toner doit rester dans son emballage d'origine, non ouvert, jusqu'à son installation. Si vous ne disposez pas de l'emballage d'origine, couvrez l'ouverture supérieure de la cartouche avec du papier et stockez-la dans un meuble.

L'ouverture anticipée de l'emballage de la cartouche réduit considérablement sa durée de conservation et d'utilisation. Ne rangez pas la cartouche à même le sol. Si vous retirez la cartouche de toner de l'imprimante, stockez-la toujours en respectant les instructions suivantes.

• Rangez la cartouche à l'intérieur du sachet de protection de l'emballage original.
• Stockez-la à plat (pas déposée sur une extrémité) selon la même orientation que si elle était installée dans l'appareil.
• Ne stockez pas les consommables dans les conditions suivantes:
• à un taux d'humidité inférieur à 20 % ou supérieur à 80 %
• dans un environnement soumis à des variations importantes en termes d'humidité ou de température;

exposés directement au rayonnement solaire ou à l'éclairage de la pièce; - dans des endroits poussiéreux; - dans une voiture sur une trop longue période; - dans un environnement responsable des gaz corrosifs; - dans un environnement iode.

Instructions de manipulation

• Ne touchez pas la surface du tambour photoconducteur dans la cartouche. N'exposez pas la cartouche à des vibrations ou choses inutiles.
• Ne faites jamais tourner le tambour à la main, particulièrement dans le sens inverse, sous peine d'endommager le mécanisme interne et de renverser du toner.

Utilisation de la cartouche de toner

Samsung Electronics ne recommande pas et n'approuve pas l'utilisation de cartouches de toner d'une autre marque que Samsung dans votre imprimante, y compris des cartouches de marque générique, de marque de magasin, recharges ou reconditionnées.

Stockage de la cartouche de toner

La garantie de l'imprimante Samsung ne couvre pas des dommages à l'imprimante provoqués par l'utilisation d'une cartouche de toner rechargée, reconditionnée ou d'une autre marque que Samsung.

Durée de vie estimée d'une cartouche

La durée de vie (l'autonomie) estimée d'une cartouche dépend de la quantité de toner utilisée pour chaque travail d'impression. La durée de vie réelle peut varier selon la densité des pages imprimées, l'environnement de travail, le pourcentage de la zone d'image, les intervalles entre les impressions, le type et/ou le format du support d'impression. Par exemple, si vous imprimez beaucoup de graphiques, la consommation de toner est plus élevée et vous pouvez être amené à changer plus souvent la cartouche.

Redistribution du toner

Lorsque la cartouche de toner approche de la fin de sa durée de vie:

Des bandes blanches ou l'impression devient plus claire et/ou la densité varie d'un côté à l'autre. Le voyant Statut clignote en rouge. Le message relatif au toner indiquant que le niveau est faible peut apparaître sur l'affichage. La fenêtre du programme Etat de l'imprimante Samsung apparaît sur l'écran de l'ordinateur pour vous signaler que la cartouche de toner couleur est presque vide (voir « Utilisation de Etat de l'imprimante Samsung » à la page 244).

Dans ce cas, vous pouvez améliorer temporairement la qualité d'impression en répartissant le toner restant dans la cartouche. Parfois, des bandes blanches ou une impression plus claire peuvent persister même après la redistribution du toner. Vérifiez le type de cartouche de toner ajusté à votre appareil (voir « Consommables disponibles » à la page 59).

Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

Pour éviter d'endommager la cartouche de toner, ne l'exposez pas à la lumière plus de quelques minutes. Si nécessaire, recouvre-la d'une feuille de papier. - Ne touchez pas la partie verte de la cartouche de toner. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question. - N'utilisez pas d'objets pointus, comme un couteau ou des ciseaux, pour ouvrir l'emballage de la cartouche de toner. Ils peuvent rayer le tambour de la cartouche. Si vous receivez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l'eau froide. L'eau chaude fixe le toner sur le tissu.

Remplacement de la cartouche de toner

L'appareil utilise quatre couleurs et une cartouche différente pour chaque couleur : jaune (J), magenta (M), cyan (C) et noir (N).

Le voyant d'état et le message relatif au toner de l'affichage indiquent lorsqu'il faut replacer chaque cartouche de toner. La fenêtre du programme État de l'imprimante Samsung apparait sur l'écran de l'ordinateur pour vous signaler quelle cartouche de toner couleur est vide (voir « Utilisation de État de l'imprimante Samsung » à la page 244).

Vérifiez le type de cartouche de toner ajusté à votre appareil (voir « Consommables disponibles » à la page 59).

• Secouez bien la cartouche de toner, afin d'améliorer la qualité de l'impression initiale.
• Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

Pour éviter d'endommager la cartouche de toner, ne l'exposez pas à la lumière plus de quelques minutes. Si nécessaire, recouvre-la d'une feuille de papier. - Ne touchez pas la partie verte de la cartouche de toner. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question. - N'utilisez pas d'objets pointus, comme un couteau ou des ciseaux, pour ouvrir l'emballage de la cartouche de toner. Ils peuvent rayer le tambour de la cartouche. Si vous receivez du toner sur vos veteements, essuyez-les avec un chiffon sec et lavez-les à l'eau froide. L'eau chaude fixe le toner sur le tissu.

Remplacement du récapitulateur de toner usage

Lorsque le récapacateur de toner usage a atteint sa durée limite d'utilisation, un message relatif au récapacateur de toner usage apparait sur l'écran d'affichage du panneau de commande, indiquant que le récapacateur de toner usage doit être remplacé. Vérifiez le récapacateur de toner usage de votre appareil (voir « Consommables disponibles » à la page 59).

• Des particules de toner peuvent pénétrer dans l'appareil, mais ceci ne signifie pas qu'il est endommagé. Contactez un technicien de maintenance lorsque des problèmes de qualité d'impression se produisent. Lorsque vous retirez le récupérateur de toner usage de l'appareil, manipulez le récupérateur avec précaution afin qu'il ne vous échappe pas des mains. Assurez-vous que le récupérateur de toner usage repose sur une surface plane de sorte que le toner ne se renverse pas.

Ne pas incliner ni renverser le conteneur.

Précautions

• Débranche le cordon d'alimentation

Ne retirez jamais le capot du panneau de configuration lorsqu'il'imprimante est sous tension.

Pour éviter tout risque de choc électrique, débranchez toujours le cable d'alimentation électrique avant d'installer ou de retirer tout accessoire à l'intérieur ou à l'extérieur de l'imprimante.

• Déchargez l'électricité statique

La carte électronique et les accessoires internes (carte d'interface réseau ou barrette de mémoire) sont sensibles à l'électricité statique. Avant d'installer ou de retirer tout accessoire à l'intérieur de l'imprimante, éliminez l'électricité statique présente sur vous en touchant un objet métallique, comme le panneau arrière d'un appareil relié à la terre. Répétez l'opération si vous vous déplacez avant de terminer l'installation pour éliminer à nouveau l'électricité statique.

En installant les accessoires, gardez à l'esprit que la batterie à l'intérieur de la machine est un composant de service. Ne la changez pas vous-même. Il y a un risque d'explosion si la batterie est remplacée par une autre de type incorrect. Jetez les batteries usagées selon les instructions.

Configuration des options du périphérique

Lorsque vous installez des périphériques optionnels, comme un bac optionnel, une mémoire optionnelle, etc., cet appareil les détecte et les configure automatiquement. Si vous ne pouvez pas utiliser les périphériques optionnels que vous avez installés dans ce pilote, vous devez les configurer sous Options du périphérique.

1. Cliquez sur le menu Windows Démarrer. 2. Sous Windows XP/2003, Sélectionnez Imprimantes et télécopieurs.

• Sous Windows 2008/Vista, Sélectionnez Panneau de configuration > Matériel et audio > Imprimantes.
• Sous Windows 7, Sélectionnez Panneau de configuration > Matériel et audio > Périphériques et imprimantes.
• Sous Windows Server 2008 R2, Sélectionnez Panneau de configuration > Matériel > Périphériques et imprimantes.

3 Cliquez avec le bouton droit sur votre appareil. 4 Sous Windows XP/2003/2008/Vista, Sélectionnez Propriétés.

Sous Windows 7 et Windows Server 2008 R2, Sélectionnez, dans les menus contextuels, les Propriétés de l'imprimante.

Installation d'accessoires

Si la marque accompagne l'élément Propriétés de l'imprimante, vous pouvez sélectionner les autres pilotes d'impression reliés à l'imprimante sélectionnée.

Sélectionnez Options du périphérique.

La fenêtre Propriétés peut différer selon le pilote ou le système d'exploitation que vous utilisez.

Sélectionnez l'option appropriée.

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.

• Options du bac : Sélectionnez le bac optionnel que vous avez installé. Vous pouvez sélectionner le bac.
• Options de stockage: Sélectionnez la mémoire optionnelle que vous avez installée. Si cette option est cochée, vous pouvez sélectionner le Mode d'impression du pilote d'impression (« Utilisation des fonctions du périhérique optionnel » à la page 230).
• Configuration de l'imprimante: sélectionnez la langue de l'imprimante (SPL/PCL 6) pour la tâche d'impression.
• Paramètres d'administration: vous pouvez sélectionner l'État de l'imprimante et le Spooling EMF.
• ateur et d'un compte à chaque document que vous imprimez.
• Autorisation utiliser: si vous cochez cette option, seuls les utilisateurs possédant une autorisation peuvent lancer une tâche d'impression.
• Autorisation du groupe: si vous cochez cette option, seuls les groupes possédant une autorisation de groupe peuvent lancer une tâche d'impression.

• Si vous souhaitez crypter le mot de passe de gestion des tâches, cochez l'option Cryptage du mot de passe Gestion tâches.
• Les administrateurs peuvent activer la gestion des tâches et configurer les autorisations dans le panneau de commande, ou dans SyncThru™ Web Service.
• Configuration des formats de papier personnalisés : Vous pouvez spécifier un format de papier personnalisé.

Cliquez sur OK jusqu'à ce que vous sortiez de la fenêtre Propriétés ou Propriétés de l'imprimante.

Installation d'une barrette mémoire

Votre appareil comporte un connecteur DIMM (Dual In-line Memory Module). Utilisez ce connecteur DIMM pour installer de la mémoire supplémentaire. Nous vous recommandons de n'utiliser qu'un connecteur DIMM Samsung authentique. La garantie pourrait être annulée s'il est déterminé que le problème rencontré avec votre appareil est causé par un connecteur DIMM de tierce partie.

Les informations de commande sont indiquées dans la section sur les accessoires optionnels (voir « Accessoires disponibles » à la page 61).

Si la mémoire en option est installée, vous pouvez utiliser des fonctions d'impression avancées, comme la vérification d'une tâche et l'impression d'une tâche sécurisée dans la fenêtre des propriétés de l'imprimante. Vous pouvez contrôler la file d'attente active et la politique de fichiers dans le menu Gestion tâche (voir « Utilisation des fonctions du périphérique optionnel » à la page 230).

Suivi de la durée de vie des consommables

Si vous rencontrez des problèmes de bourrage papier ou d'impression, vérifiez le nombre de pages que l'appareil a imprimé ou numérisé. Remplacez si nécessaire les pièces correspondantes.

Il peut être nécessaire d'appuyer sur OK pour accéder aux sous-menus, pour certains modèles.

1 Sélectionnez (Menu) > Config système > Maintenance > Durée de vie des consommables sur le panneau de commande. 2 Sélectionnez l'option désirée, puis appuyez sur OK. 3 Appuyez sur (Annuler) pour revenir au mode prêt.

Configuration de l'alerte de toner faible

Si la cartouche du toner est presque épuisée, un message apparait (ou un voyant s'allume) informant l'utilisateur qu'il doit la changer. Vous pouvez désir de faire apparaitre ou non ce message (ou de faire s'allumer ou non ce voyant).

Vous pouvez définir les paramètres de l'appareil sous Paramètres du périphérique dans le programme Samsung Easy Printer Manager.

• Si vous utilisez Windows ou Mac, effectuez les réglages dans Samsung Easy Printer Manager > (basculer en mode avancé) > Paramètres du périphérique, voir « Paramètres du périphérique » à la page 243.

1 Sélectionnez (Menu) > Config système > Maintenance > Alert ton faib sur le panneau de commande. 2 Sélectionnez l'option de votre choix. 3 Appuyez sur OK pour valider votre choix.

Nettoyage de l'appareil

Si des problèmes de qualité d'impression surviennent, ou si vous utilisez votre appareil dans un environnement poussièreux, vous devez nettoyer votre appareil régulièrement afin de préserver des conditions d'impression optimales et augmenter la durée de vie de votre appareil.

Le nettoyage du boîtier de l'appareil avec des produits d'entretien contenant une forte teneur en alcool, solvant ou autre substance puissante peut décolorer ou endommager le boîtier. - Si votre appareil ou son environnement proche est souillé par du toner, nous vous recommandons d'utiliser un tissu ou un chiffon humidifié avec de l'eau pour le nettoyer. Avec un aspirateur, vous risquez de faire voler le toner et d'être incommodé par le nuage ainsi formé.

Nettoyage de l'extérieur

Nettoyez le boîtier de l'imprimante avec un chiffon doux non pelucheux. Humidifiez légèrement le chiffon avec de l'eau, mais faites attention à ne pas laisser couler de liquide sur l'appareil ou à l'intérieur.

Nettoyage de l'intérieur

Lors de l'impression, des particules de poussière, de toner et de papier peuvent s'accumuler à l'intérieur de l'appareil. Cette accumulation risque d'entraîner des problèmes de qualité d'impression, tels que la présence de taches ou de trainées de toner. Le fait de nettoyer l'intérieur de l'appareil permet de supprimer et de diminuer ce genre de problèmes.

Pour éviter d'endommager la cartouche de toner, ne l'exposez pas à la lumière plus de quelques minutes. Si nécessaire, recouvre-la d'une feuille de papier. - Ne touchez pas la partie verte de la cartouche de toner. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question. - Utilisez un chiffon sec et non pelucheux pour nettoyer l'intérieur de l'appareil, faites attention à ne pas endommager le rouleau de transfert ou d'autres pièces internes. N'utilisez pas de solvants, comme du benzène ou du diluant. Des problèmes de qualité d'impression peuvent se produire et endommager l'appareil.

Utilisez un chiffon sec et non pelucheux pour nettoyer l'appareil. - Mettez l'appareil hors tension et débranchez le cordon d'alimentation. Attendez que l'appareil refroidisse. Si votre appareil possède un interrupteur d'alimentation, éteignez l'appareil avant de le nettoyer. - Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

Nettoyage du rouleau d'entraînement

• Mettez l'appareil hors tension et débranchez le cordon d'alimentation. Attendez que l'appareil refroidisse. Si votre appareil possède un interrupteur d'alimentation, éteignez l'appareil avant de le nettoyer.
• Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

Conseils pour déplacer et stocker l'appareil

Assurez-vous de ne pas incliner ni renverser l'appareil lorsque vous le déplacez. Dans le cas contraire, l'intérieur de l'appareil peut être contaminé par du toner, ce qui peut endommager l'appareil ou réduire la qualité d'impression. Lors du déplacement de l'appareil, assurez-vous qu'au moins deux personnes le tiennent fermement.

4. Dépannage

Ce chapitre fournit des informations utiles en cas de dysfonctionnement.

• Astuces pour éviter les bourrages papier 85
• Résolution des bourrages papier 86
• Présentation du voyant d'état 98 Signification des messages d'erreur 101

Ce chapitre fournit des informations utiles en cas de dysfonctionnement. Si votre machine compte un écran d'affichage, vérifiez tout d'abord le message affiché afin de résoudre l'erreur. Si vous ne trouvez pas de solution à votre problème dans ce chapitre, reportez-vous au chapitre Dépannage du Guide avancé (voir « Dépannage » à la page 249). Si vous ne trouvez pas de solution dans le Mode d'emploi, ou si le problème persiste, appelez le service technique.

Astuces pour éviter les bourrages papier

La plupart des bourages papier peuvent être évités en sélectionnant des types de support adaptés. Pour éviter les bourages papier, suivez les instructions suivantes:

Assurez-vous que les guides papier ajustables sont correctement positionnés (voir « Vue d'ensemble du bac » à la page 34). - Évitez de perturber le papier du bac pendant une impression. Courbez le papier, déramez-le puis remettez-le bien à plat avant de le charger dans le bac. N'utilisez pas de papier froissé, humide ou ondulé. - Ne mélangez pas différents types de papier dans le bac. Utilisez uniquement les supports d'impression recommandés (voir « Spécifications des supports d'impression » à la page 110).

Résolution des bourrages papier

Pour éviter que le papier ne se déchire, tirez dessus avec précaution et lentement.

Dans le bac 1

Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

Résolution des bourrages papier

Dans le bac optionnel (CLP-68xD Series/CLP-68xDW Series uniquement)

Résolution des bourrages papier

Dans le chargeur manuel/bac papier polyvalent

Résolution des bourrages papier

Si vous ne voyagez toujours pas la feuille à cet endroit, passez à l'étape suivante :

Résolution des bourrages papier

La zone de fusion est extrêmement chaude. Procédez avec prudence lorsque vous retirez le papier bloqué dans l'appareil.

Les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle. Vérifiez le type de votre appareil (voir « Vue avant » à la page 20).

Résolution des bourrages papier

La zone de fusion est extrêmement chaude. Procédez avec prudence lorsque vous retirez le papier bloqué dans l'appareil.

Résolution des bourrages papier

Si vous ne voyagez toujours pas la feuille à cet endroit, passez à l'étape suivante :

Résolution des bourrages papier

La zone de fusion est extrêmement chaude. Procédez avec prudence lorsque vous retirez le papier bloqué dans l'appareil.

Résolution des bourrages papier

Si vous ne voyagez toujours pas la feuille à cet endroit, passez à l'étape suivante :

Résolution des bourrages papier

Dans l'unité recto-verso (CLP-68xD Series/CLP-68xDW Series unquivalent)

Présentation du voyant d'état

La couleur du voyant indique l'état actuel de l'appareil.

• Certains voyants peuvent ne pas être disponibles selon le modèle ou le pays (voir « Vue d'ensemble du panneau de commande » à la page 23).
• Pour résoudre l'erreur, consultez le message d'erreur et ses instructions dans la partie consacrée au dépannage (voir « Signification des messages d'erreur » à la page 101).
• Vous pouvez également résoudre l'erreur en suivant les indications de la fenêtre du programme Etat de l'imprimante Samsung, sur l'ordinateur (voir « Utilisation de l'Etat de l'imprimante Samsung » à la page 244).
• Si le problème persiste, contactez un technicien de maintenance.

Présentation du voyant d'état

Voyant	Statut		Description
(«»)/△) Statut	Désaktivé		L'appareil est déconnecté.
	Vert	Clignotant	Un clignotement indique que l'appareil imprime ou reçoit des données.
		Activé	• L'appareil est connecté et il est prét à être utilisé.
	Rouge	Clignotant	• Un léger dysfonctionnement est survenu et l'appareil est en attente jusqu'à ce qu'il soit corrigé.Consultez le message d'erreur. Dès que le problème est résolu, l'appareil reprend la tâche interrompue. • Une petite quantité de toner reste dans la cartouche. La durée de vie estimée de la cartouchea de toner est presque atteinte. Préparez une nouvelle cartouche de remplacement. Vous pouvez améliorer provisoirement la qualité d'impression en redistribuibant le reste du toner (voir « Redistribution du toner » à la page 65).b
		Activé	• Une cartouche de toner a pratiquement atteint sa durée de vie estiméea. Il est recommandé de replacer la cartouche de toner (voir « Replacement de la cartouche de toner » à la page 67). • Le capot est ouvert. Fermez le capot. • Le bac d'alimentation papier est vide lors de la réception ou de l'impression de données. Insérez du papier dans le bac. • L'appareil s'est arrêté à la suite d'une erreur sévère. Consultez le message d'erreur (voir « Signification des messages d'erreur » à la page 101). • Un bourrage papier s'est produit (voir « Résolution des bourages papier » à la page 86).
(◎) WPSb(◎) Réseau sans filb	Bleu	Clignotant	L'appareil se connecté à un réseau sans fil.
		Activé	L'appareil se connecté à un réseau sans fil (voir « Configuration du réseau sans fil » à la page 158).
		Désactivé	L'appareil est déconnecté du réseau sans fil.

Présentation du voyant d'état

Voyant	Statut		Description
(◎)Alimentation	Bleu	Activé	L'appareil est en mode Économie d'énergie.
		Désactivé	L'appareil est en mode Prêt ou éteint.
Eco	Vert	Activé	Le mode d'économie d'énergie est activé (voir « Impression économique » à la page 49).
		Désactivé	Le mode d'économie d'énergie est désactivé.

a. L'autonomie estimée de la cartouche signifie l'autonomie attendue ou estimée de la cartouche de toner, ce qui indique la capacité moyenne d'impression. Elle est définie conformément à la norme ISO/IEC 19798. Le nombre de pages peut varier en fonction de l'environnement d'exploitation, du pourcentage de zone d'image, du décalage entre chaque impression, des graphiques ainsi que du type et du format des supports. Un peu de toner peut rester dans la cartouche, même lorsque le voyant rouge est allumé et que l'imprimante s'arrête d'imprimer. b. Certains voyants peuvent ne pas être disponibles selon le modèle ou le pays (voir « Vue d'ensemble du panneau de commande » à la page 23).

Signification des messages d'erreur

Des messages apparaissent sur le panneau de commande pour indiquer l'état de l'appareil ou des erreurs éventuelles. Reportez-vous aux tableaux ci-dessous pour connaître la signification de ces messages et, le cas échéant, résoudre le problème.

• Vous pouvez également résoudre l'erreur en suivant les indications de la fenêtre du programme État de l'imprimante, sur l'ordinateur (voir « Utilisation de l'État de l'imprimante Samsung » à la page 244).
• Si le message ne figure pas dans le tableau, redémarrez l'appareil, puis essayez de lancer de nouveau la tâche d'impression. Si le problème persiste, contactez un technicien de maintenance.
• Notez le contenu du message à l'écran afin de pouvoir l'indiquer si vous appelez le service de maintenance.
• Certains messages peuvent ne pas apparaître à l'écran en fonction des options ou des modèles.
• [numéro d'erreur] indique le numéro d'erreur.
• [numéro de bac] indique le numéro de bac.
• [type de support] indique le type de support.
• [format du support] indique le format du support. [couleur] indique la couleur du toner.

Messages concernant le bourrage papier

Message	Signification	Solutions proposées
Bourrage papier dans zone sortie	Un bourrage papier est survenu au niveau de la zone de sortie.	Supprimez le bourage (voir « À la sortie papier » à la page 93).
Bourrage papier dans la machine	Du papier est coincé à l'intérieur de l'appareil.	Supprimez le bourage (voir « À l'intérieur de l'appareil » à la page 92).
Bourage papier dans le bac 1	Un bourage papier s'est produit au niveau du bac.	Supprimez le bourage (voir « Dans le bac 1 » à la page 86).
Bourage papier dans le bac 2	Un bourage papier s'est produit au niveau du bac optionnel.	Supprimez le bourage (voir « Dans le bac optionnel (CLP-68xDN Series/CLP-68xDW Series uniquement) » à la page 87).
Bourage papier dans le bac polyvalent	Un bourage papier s'est produit au niveau du bac papier polyvalent.	Supprimez le bourage (voir « CLP-68xDN Series/ CLP-68xDW Series » à la page 90).

Signification des messages d'erreur

Messages relatifs à la cartouche de toner

Message	Signification	Solutions proposées
Bourrage papier ou vide	• Un bourrage papier est survenu dans le chargeur manuel. • Le bac est vide.	• Supprimeze le bourrage (voir « CLP-41xN Series/CLP-41xNW Series » à la page 89). • Chargez du papier dans le bac (voir « Bac papier (ou chargeur manuel) polyvalent » à la page 38).
Bourage papier dans recto versus	Le papier s'est bloqué pendant l'impression recto versso. Ceci ne concerne que les-appareils comportant cette fonction.	Supprimeze le bourrage (voir « Dans l'unité recto-verso (CLP-68xDW Series/CLP-68xDW Series uniquely) » à la page 97).

Message	Signification	Solutions proposées
Installes [couleur] cartouche de toner	Il n'y a pas de cartouche de toner.	Réinstalléla cartouche de toner.
	La cartouche de toner n'est pas détectée.	Réinstalléz deux ou trois fois la cartouche de toner pour vous assurer qu'elle est installée correctement. Si le problème persististe, contactez un technicien de maintenance.
	Le film de protection n'a pas été retire de la cartouche.	Retirez le film de protection de la cartouche de toner. Consultez le Guide d'installation rapide fourni avec votre apparéil.
Cartouche toner [couleur] non compatible	La cartouche de toner indiquée n'est pas compatible avec votre apparéil.	Installesla cartouche de toner correspondante par une cartouche d'origine Samsung (voir « Remplacement de la cartouche de toner » à la page 67).

Signification des messages d'erreur

Message	Signification	Solutions proposées
Préparez toner▼	Il reste une petite quantité de toner dans la cartouche indiquée. La durée de vie estimée de la cartouchea de toner est presque atteinte.	Préparez une nouvelle cartouche en vue de son remplacement. Vous pouvez améliorer provisoirement la qualité d'impression en redistribuant le reste du toner (voir « Redistribution du toner » à la page 65).

Message	Signification	Solutions proposées
Remplacer toner▼	La cartouche de toner indiquée a pratiquement atteint son autonomie estiméea.	• Vous pouvez désir Stop ou Continuer comme indiqué sur le panneau de commande. Si vous sélectionnez Stop, l'imprimante)cesse d'imprimer. Si vous sélectionnez Continuer, l'imprimante continue l'Impression, mais la qualité d'impression ne peut pas être garantie. • Pour garantir la meilleure qualité d'impression, replacez la cartouche de toner lorsque ce message apparait. L'utilisation d'une cartouche au-delà de ce point peut entraîner des problèmes de qualité d'impression (voir « Remplacement de la cartouche de toner » à la page 67).
	La cartouche de toner indiquée a atteint son autonomie estiméea.	Remplacez la cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 67).

a. L'autonomie estimée de la cartouche signifie l'autonomie attendue ou estimée de la cartouche de toner, ce qui indique la capacité moyenne d'impression et est défini conformément à la norme ISO/IEC 19798 (voir « Consommables disponibles » à la page 59). Le nombre de pages peut varier en fonction de l'environnement d'exploitation, du pourcentage de zone d'image, du délai entre chaque impression, du type et du format des supports. Une certaine quantité de toner peut rester dans la cartouche, même lorsque le message « Mettre une nouvelle cartouche » s'affiche et que l'impression cesse.

Signification des messages d'erreur

Samsung ne recommande pas l'utilisation de cartouches de toner non-Samsung, telles que les cartouches rechargées ou réutilisées. Samsung ne peut pas garantir la qualité d'une cartouche non authentique Samsung. Tout entretien ou réparation requis suite à l'utilisation de cartouches de toner non authentiques Samsung ne sera pas couvert par la garantie de l'appareil.

Messages relatifs au bac

Message	Signification	Solutions proposées
Bac vide dans [numéro de bac]	Le bac indiqué est vide.	Chargez du papier dans le bac (voir « Chargement de papier dans le bac » à la page 35).
Bourrage papier ou vide	• Un bourrage papier est survenu dans le chargeur manuel. • Le bac est vide.	• Supprimez le bourrage (voir « CLP-41xN Series/CLP-41xNW Series » à la page 89). • Chargez du papier dans le bac (voir « Bac papier (ou chargeur manuel) polyvalent » à la page 38).

Messages relatifs au réseau

Message	Signification	Solutions proposées
Problème réseau : Conflit IP	L'adresse IP est déjà utilisé.	Vérifiez l'adresse IP ou obtenez une nouvelle adresse IP.
Sans fil réseau sans fil	Le module sans fil n'est pas installé.	Redémarrez l'appareil et réessayez la tâche d'impression. Si le problème persististe, contactez le service de maintenance.
Erreur réseau 802.1x	Échec de l'authentication.	Verifiez le protocole d'authentication du réseau. Si ce problème persististe, contactez votre administrateur réseau.

Signification des messages d'erreur

Messages divers

Message	Signification	Solutions proposées
Réglage enregist des couleurs...	L'appareil procède à l'ajustement du repérage des couleurs.	Patentez quelques minutes.
Étalandage de la densité d'image	L'appareil calibre la densité de l'image.	Patentez quelques minutes.
Capot ouvert Fermez-le	Le capot n'est pas bien fermé.	Refermez le capot jusqu'à entendre un déclic.
Erreur [numéro de l'erreur]	La cartouche de toner indiquée n'est pas installée correctement, ou le connecteur dysfonctionne.	Réinstallez deux ou trois fois la cartouche de toner Samsung d'origine pour vous assurer qu'elle est installée correctement. Si le problème persiste, contactez le service de maintenance.
Installes toner [couleur]

Message	Signification	Solutions proposées
Erreur [numéro de l'erreur]Éteignez, rallum	L'appareil ne peut pas être contrôle.	Redémarrez l'appareil et réessayez la tâche d'impression. Si le problème persististe, contactez le service de maintenance.
Erreur [numéro de l'erreur]Appel pour répar
Installer unitécourroie TR	La courroie de transfert n'est pas installée.	Installez une courroie de transfert authenticate Samsung.
Courr. transfert non compatible	La courroie de transfert de l'appareil n'est pas destinée à l'appareil.	Installez une piece d'origine Samsung, conçue pour l'appareil.
Réserv déchets non installé	Le récapucateur de toner usagé n'est pas installé.	Installez un récapucateur de toner usagé authenticate Samsung.
Temp de lapiece inappr. Déplacez	L'appareil est dans une piece où la température est inappropriée.	Transférique l'appareil dans une piece où la température est appropriée.
Bac sortie plein Retirez papier	Le bac à papier est plein.	Retirez les feuilles du bac à papier : l'appareil reprend l'impression. Si le problème persististe, contactez le service de maintenance.

Signification des messages d'erreur

Message	Signification	Solutions proposées
Préparez nouvelcourroie transf	La durée de vie de lacourroie de transfert est sur le point d'expiration.	Remplacez la courroie de transfert. Si le problème persiste, contactez le service de maintenance.
Remplac par nouvelcourroie transf	La courroie de transfert aatteint sa durée limite d'utilisation.
RemplacerFour bientot	La durée de vie de l'unité de chauffe est sur le point d'expiration.	Remplacez l'unité dechauffe. Si le problème persiste, contactez le service de maintenance.
Remplacez par unnouveau four	La durée de vie de l'unité de chauffe est sur le pointd'expiration.
• Remplacez nouvelrouleau debac1	La durée de vie durouleau d'entrainmenteduc bac est sur le pointd'expiration.	Remplacez le rouleud'entrainment du bac. Si le problème persiste,contactez le service de maintenance.
• Remplacez nouvelrouleau debac2	La durée de vie durouleau d'entrainmenteduc bac est sur le pointd'expiration.

Message	Signification	Solutions proposées
Erreur courroie de transfert	La courroie de transfert ne peut pas être contrôlée.	Redémarrez l'appareil et réessayez la tâche d'impression. Si le problème persististe, contactez le service de maintenance.
Toner usag plein Remplacer	Le recupérateur de toner usage est plein.	Remplacez-le.

5. Annexe

Ce chapitre indique les caractéristiques techniques du produit et des informations relatives aux réglementations applicables.

• Caractéristiques techniques 108
• Informations légales 120 Copyright 131

Caractéristiques générales

Les caractéristiques techniques indiquées ci-dessous sont susceptibles d'être modifiées sans préavis. Voir le site www.samsung.com pour les informations à jour.

Eléments		Description
Dimension	Largeur x Longueur x Hauteur	• CLP-41xN Series/CLP-41xNW Series: 420 x 426 x 264 mm • CLP-68xND Series/CLP-68xDW Series: 420 x 452,5 x 311,3 mm
Poids	Appareil et consommables inclus	• CLP-41xN Series/CLP-41xNW Series: 16,62 Kg • CLP-68xND Series/CLP-68xDW Series: 20,15 Kg
Niveau sonorea	Mode prét	Moins de 32 dB(A)
	Mode d'impression	• CLP-41xN Series/CLP-41xNW Series: Moins de 50 dB(A) • CLP-68xND Series/CLP-68xDW Series: Moins de 52 dB(A)
Température	Opération	15 à 30 °C
	Stockage (emballé)	-20 à 50 °C
Humidité	Opération	20 à 80 % HR
	Stockage (emballé)	10 à 90% HR
Alimentationb	Modèles 110 volts	CA 110 – 127 V
	Modèles 220 volts	CA 220 – 240 V

Caractéristiques techniques

Eléments		Description
Consommation électrique	Mode de fonctionnement moyen:	• CLP-41xN Series/CLP-41xNW Series: inférieure à 380 W • CLP-68xND Series/ CLP-68xDW Series: inférieure à 450 W
	Mode prét	• CLP-41xN Series/CLP-41xNW Series: inférieure à 50 W • CLP-68xDN Series/ CLP-68xDW Series: inférieure à 14 W
	Mode économique d'énergie	• CLP-41xN Series/CLP-68xDN Series: inférieure à 1,0 W • CLP-41xNW Series: inférieure à 1,5 W • CLP-68xDW Series: inférieure à 2,0 W
	Mode hors tension:	inférieure à 0,1 W
Sans filc	Module	SPW-B4319U

a. Pression sonore, ISO 7779. Configuration testée : installation de base de l'appareil, papier A4, impression simple face. b. Pour plus d'informations sur la tension (V), la fréquence (Hertz) et le courant (A) appropriés pour l'appareil, reportez-vous à l'étiquette de spécifications sur l'appareil. c. Modèles sans fil uniquement (cf. « Fonctionnalités par modèle » à la page 8).

Caractéristiques techniques

Spécifications des supports d'impression

Type	Taille	Dimensions	Poids/Capacitéa
			CLP-41xN Series CLP-41xNW Series		CLP-68xND Series CLP-68xDW Series
			Bac 1	Chargeur manuel	Bac 1/bac optionnel	Bac polyvalent
Papier ordinaire b c	Letter	216 x 279 mm	70 à 89 g/m2 • 250 feuilles de 80 g/m2	70 à 89 g/m2 • 1 feuille	70 à 90 g/m2 • Bac 1: 250 feuilles de 80 g/m2 • Bac optionnel: 520 feuilles de 80 g/m2	70 à 90 g/m2 • 50 feuilles
	Legal	216 x 356 mm
	US Folio	216 x 330 mm
	A4	210 x 297 mm
	Oficio	216 x 343 mm
	JIS B5	182 x 257 mm
	ISO B5	176 x 250 mm
	Executive	184 x 267 mm
	Statement	140 x 216 mm
	A5	148 x 210 mm
	A6	105 x 148 mm	70 à 89 g/m2 • 150 feuilles de 80 g/m2		70 à 90 g/m2 • 150 feuilles de 80 g/m2 Non disponible dans le bac optionnel.

Caractéristiques techniques

Type	Taille	Dimensions	Poids/Capacitéa
			CLP-41xN SeriesCLP-41xNW Series		CLP-68xND SeriesCLP-68xDW Series
			Bac 1	Chargeur manuel	Bac 1/bac optionnel	Bac polyvalent
Enveloppe	Enveloppe Monarch	98 x 191 mm	75 à 90 g/m2· 20 feuilles	75 à 90 g/m2· 1 feuille	75 à 90 g/m2· 20 feuillesNon disponible dans lebac optionnel.	75 à 90 g/m2· 5 feuilles
	Enveloppe No.10	105 x 241 mm
	Env. No.9	98 x 225 mm
	Enveloppe DL	110 x 220 mm
	Enveloppe C5	162 x 229 mm
	Enveloppe C6	114 x 162 mm
Papier épaisb,c	Reportez-vous àla section Papier ordinaire	Reportez-vous à la section Papier ordinaire	90 à 104 g/m2· 50 feuilles de 105 g/m2	90 à 104 g/m2· 1 feuille	91 à 105 g/m2· 50 feuilles de 105 g/m2	91 à 105 g/m2· 10 feuilles
Papier plus épaisb,c	Reportez-vous àla section Papier ordinaire	Reportez-vous à la section Papier ordinaire	164 à 220 g/m2· 50 feuilles de 220 g/m2	164 à 220 g/m2· 1 feuille	164 à 220 g/m2· 50 feuilles de 220 g/m2Non disponible dans lebac optionnel.	164 à 220 g/m2· 10 feuilles
Papier fin	Reportez-vous àla section Papier ordinaire	Reportez-vous à la section Papier ordinaire	60 à 69 g/m2· 250 feuilles de 70 g/m2	60 à 69 g/m2· 1 feuille	60 à 70 g/m2· 250 feuilles de 70 g/m2	60 à 70 g/m2· 50 feuilles

Caractéristiques techniques

Type	Taille	Dimensions	Poids/Capacitéa
			CLP-41xN SeriesCLP-41xNW Series		CLP-68xND SeriesCLP-68xDW Series
			Bac 1	Chargeur manuel	Bac 1/bac optionnel	Bac polyvalent
Coton, Couleur, Pré-imprimé	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	75 à 90 g/m2· 250 feuilles de 80 g/m2	75 à 90 g/m2· 1 feuille	75 à 90 g/m2· 250 feuilles de 80 g/m2Non disponible dans le bac optionnel.	75 à 90 g/m2· 50 feuilles
Papier recyclé	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	70 à 90 g/m2· 250 feuilles de 80 g/m2	70 à 90 g/m2· 1 feuille	70 à 90 g/m2· 250 feuilles de 80 g/m2	70 à 90 g/m2· 50 feuilles
Transparence	Letter, Legal, A4	Reportez-vous à la section Papier ordinaire	138 à 146 g/m2· 50 feuilles	138 à 146 g/m2· 1 feuille	138 à 146 g/m2· 50 feuillesNon disponible dans le bac optionnel.	138 à 146 g/m2· 10 feuilles
Étiquettesd	Letter US, Legal US, US Folio, A4, JIS B5, ISO B5, Executive US, A5	Reportez-vous à la section Papier ordinaire	120 à 150 g/m2· 50 feuilles	120 à 150 g/m2· 1 feuille	120 à 150 g/m2· 50 feuillesNon disponible dans le bac optionnel.	120 à 150 g/m2· 10 feuilles

Caractéristiques techniques

Type	Taille	Dimensions	Poids/Capacitéa
			CLP-41xN Series CLP-41xNW Series		CLP-68xND Series CLP-68xDW Series
			Bac 1	Chargeur manuel	Bac 1/bac optionnel	Bac polyvalent
Papier cartonnéb,c	Letter US, Legal US, US Folio, A4, JIS B5, ISO B5, Executive US, A5	Reportez-vous à la section Papier ordinaire	121 à 163 g/m2· 50 feuilles	121 à 163 g/m2· 1 feuille	121 à 163 g/m2· 50 feuilles	121 à 163 g/m2· 10 feuilles
Papier de luxe	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	105 à 120 g/m2· 50 feuilles	105 à 120 g/m2· 1 feuille	105 à 120 g/m2· 50 feuilles	105 à 120 g/m2· 10 feuilles
Archive, Perforé, Papier à en-tête	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	250 feuilles	1 feuille	250 feuilles	50 feuilles

Caractéristiques techniques

Type	Taille	Dimensions	Poids/Capacitéa
			CLP-41xN SeriesCLP-41xNW Series		CLP-68xND SeriesCLP-68xDW Series
			Bac 1	Chargeur manuel	Bac 1/bac optionnel	Bac polyvalent
Photo papier brilliantb	Letter, A4, Carte postale 4x6	Reportez-vous à la section Papier ordinaire	111 à 130 g/m2· 30 feuilles	111 à 130 g/m2· 1 feuille	111 à 130 g/m2· Bac 1: 30 feuilles· Bac optionnel: 50 feuilles	111 à 130 g/m2· 5 feuilles
		Reportez-vous à la section Papier ordinaire	131 à 175 g/m2· 30 feuilles	131 à 175 g/m2· 1 feuille	131 à 175 g/m2· Bac 1: 30 feuilles· Bac optionnel: 50 feuilles	131 à 175 g/m2· 5 feuilles
		Reportez-vous à la section Papier ordinaire	176 à 220 g/m2· 30 feuilles	176 à 220 g/m2· 1 feuille	176 à 220 g/m2· Bac 1: 30 feuilles· Bac optionnel: 50 feuilles	176 à 220 g/m2· 5 feuilles

Caractéristiques techniques

Type	Taille	Dimensions	Poids/Capacitéa
			CLP-41xN Series CLP-41xNW Series		CLP-68xND Series CLP-68xDW Series
			Bac 1	Chargeur manuel	Bac 1/bac optionnel	Bac polyvalent
Format minimal (personnalisé)		• Bac 1: 98 x 127 mm • Bac optionnel : 148,5 x 210 mm • Bac polyvalent / Chargeur manuel: 76 x 127 mm	60 à 220 g/m2	60 à 220 g/m2	• 60 à 220 g/m2 • 60 à 163 g/m2	60 à 220 g/m2
Format maximal (personnalisé)		216 x 356 mm

a. La capacité des bacs peut varier en fonction du grammage et de l'épaisseur des supports, ainsi que de l'environnement d'utilisation. b. Les cartes postales 4 × 6 sont prises en charge par le bac 1, le chargeur manuel, ou le bac polyvalent. c. Les fiches (3 × 5) sont prises en charge par le chargeur manuel et par le bac polyvalent. d. Le satinage des étiquettes utilisées dans cette machine est de 100 à 250 (sheffield). Cela équivaut au niveau numérique de satinage.

Configuration requise

Système d'exploitation	Configuration (recommendée)
	Processeur	Mémoire vivo (RAM)	Espace disque disponible
Windows® XP	Intel® Pentium® III 933 MHz (Pentium IV 1 GHz)	128 Mo (256 Mo)	1,5 Go
Windows Server® 2003	Intel® Pentium® III 933 MHz (Pentium IV 1 GHz)	128 Mo (512 Mo)	1,25 Go à 2 Go
Windows Server® 2008	Intel® Pentium® IV 1 GHz (Pentium IV 2 GHz)	512 Mo (2 Go)	10 Go
Windows Vista®	Intel® Pentium® IV 3 GHz	512 Mo (1 Go)	15 Go
Windows® 7	Processeur Intel® Pentium® IV 1 GHz 32 bits ou 64 bits ou supérieur	1 Go (2 Go)	16 Go
	• Prise en charge de DirectX® 9 avec 128 Mo de mémoire (pour activer le thème Aero). • Lecteur de DVD-R/W
Windows Server® 2008 R2	Processeurs Intel® Pentium® IV 1 GHz (x86) ou 1,4 GHz (x64) (2 GHz ou plus rapide)	512 Mo (2 Go)	10 Go

Pour tous les systèmes d'exploitation Windows, Internet Explorer 6.0 ou supérieur doit être installé sur l'ordinateur. - Les utilisateurs qui disposent des droits d'administrateur peuvent installer le logiciel. - Windows Terminal Services est compatible avec votre appareil.

Caractéristiques techniques

Système d'exploitation	Configuration (recommmandée)
	ProCESeur	Mémoire vivo (RAM)	Espace disque disponible
Mac OS X 10.4	• Proceseurs Intel® • PowerPC G4/G5	• 128 Mo pour un Mac équipé d'un processeur PowerPC (512 Mo) • 512 Mo pour un Mac équipé d'un processeur Intel (1 Go)	1 Go
Mac OS X 10.5	• Proceseurs Intel® • Proceseur PowerPC G4/G5 867 MHz ou plus rapide	512 Mo (1 Go)	1 Go
Mac OS X 10.6	• Proceseurs Intel®	1 Go (2 Go)	1 Go
Mac OS X 10.7	• Proceseurs Intel®	2 Go	4 Go

Caractéristiques techniques

Éléments	Configuration requise
Système d'exploitation	Redhat®Enterprise Linux WS 4, 5 (32/64 bits)
	Fedora 5 à 13 (32/64 bits)
	SuSE Linux 10.1 (32 bits)
	OpenSuSE®10.2, 10.3, 11.0, 11.1, 11.2 (32/64 bit)
	Mandriva 2007, 2008, 2009, 2009.1, 2010 (32/64 bits)
	Ubuntu 6.06, 6.10, 7.04, 7.10, 8.04, 8.10, 9.04, 9.10, 10.04 (32/64 bits)
	SuSE Linux Enterprise Desktop 10, 11 (32/64 bits)
	Debian 4.0, 5.0 (32/64 bits)
Proesseur	Pentium IV 2.4GHz (Intel Core™2)
Mémoire vive (RAM)	512 Mo (1 Go)
Espace disque disponible	1 Go (2 Go)

Eléments	Configuration requise
Système d'exploitation	Sun Solaris 9, 10 (x86, SPARC)HP-UX 11.0, 11i v1, 11i v2, 11i v3 (PA-RISC, Itanium)IBM AIX 5.1, 5.2, 5.3, 5.4
Espace disque disponible	Jusqu'à 100 Mo

Environnement réseau

Modèle avec carte réseau et sans fil uniquement (cf. « Fonctionnalités par modèle » à la page 8).

Vous nevez configurer les protocoles réseau de l'appareil pour pouvoir l'utiliser comme appareil réseau. Le tableau suivant indique les environnements réseau pris en charge par l'appareil.

Éléments	Caracteristique techniques
Interface réseau	Réseau local cable Ethernet 10/100/1000 Base TXRéseau sans fil 802.11 b/g/n
Système d'exploitation réseau	Windows® XP, Windows Server® 2003, Windows Vista®, Windows® 7, Windows Server® 2008 R2Différents systèmes d'exploitation LinuxMac OS X 10.4 à 10.7UNIX OS
Protocôtes réseau	TCP/IPv4DHCP, BOOTPDNS, WINS, Bonjour, SLP, UPnPImpression TCP/IP standard (RAW), LPR, IPP, WSDSNMPv 1/2/3, HTTP, IPSecTCP/IPv6 (DHCP, DNS, RAW, LPR, SNMPv 1/2/3, HTTP, IPSec)
Sécurité sans fil	Authentication: Système ouvert, clé partagée, WPA Personal, WPA2 Personal (PSK)Cryptage: WEP64, WEP128, TKIP, AES

Informations légales

Cet appareil est créé pour un environnement de travail normal et certifié avec plusieurs déclarations légales.

Avertissement relatif à la sécurité laser

Cette imprimante est certifiée conforme aux spécifications DHHS 21 CFR, chapitre 1, sous-chapitre J pour les produits laser de classe I(1) aux États-Unis, et certifiée dans les autres pays comme un produit laser de classe I, conformément aux spécifications IEC 60825-1 : 2007.

Les produits laser de classe I ne sont pas considérés comme dangereux. Le système laser et l'imprimante sont conçus de manière à interdire tout accès aux rayonnements laser au-dessus d'un niveau de classe I pendant l'exploitation normale, les interventions de maintenance utilisateur, dans les conditions d'utilisation spécifique.

Avertissement

N'utilisez jamais l'imprimante après avoir retiré le capot protecteur du module laser/scanner. Le faisceau lumineux, bien qu'invisible, pourrait endommager vos yeux.

Lors de l'utilisation de ce produit, vous devez toujours respecter les recommandations de sécurité de base afin de réduire les risques d'incendie, de choc électrique et de blessures corporelles:

CAUTION - CLASS 3B. INVISIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO THE BEAM.

DANGER - INVISIBLE LASER RADIATION WHEN OPEN. AVOID DIRECT EXPOSURE TO BEAM.

DANGER - KLASSE 3B. UNSICHTBARE LASERSTRAHLUNG, WENN OFFEN. STRAHLENAUSETZUNG VERMEIDEN.

Consignes de sécurité relatives à l'ozone

Le taux d'émission d'ozone de ce produit est inférieur à 0,1 ppm. L'ozone étant plus lourd que l'air, conservez le produit dans un endroit bien ventilé.

Économiseur d'énergie

Cette imprimante est dotée d'un dispositif perfectionné d'économie d'énergie réduisant la consommation électrique en période d'inactivité.

Lorsque l'imprimante ne reçoit pas de données pendant un certain temps, la consommation électrique est réduite automatiquement.

ENERGY STAR et la marque ENERGY STAR sont des marques déposées aux États-Unis.

Pour plus d'informations sur le programme ENERGY STAR, reportez-vous au site http://www.energystar.gov

Les modèles certifiés ENERGY STAR comporteront une étiquette ENERGY STAR. Vérifiez si votre ordinateur est certifié ENERGY STAR.

Recyclage

Veuillez recycler ou jeter les emballages de ce produit en respectant l'environnement.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union européenne et d'autres pays européens disposant d'un système de ramassage séparé)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. Pour éviter toute atteinte à l'environnement ou à la santé des personnes due à une mise au rebut non contrôlée, veuillez séparer ces éléments des autres déchets et les recycler afin de promouvoir une réutilisation durable des ressources matérielles.

Les particuliers doivent contacter le revendeur chez qui ils ont acheté le produit ou l'administration appropriée pour s'informer sur le lieu et le moyen de recycler ces éléments tout en réservant l'environnement.

Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les conditions figurant dans le contrat d'achat. Cet appareil et ses accessoires électroniques ne doivent pas être mélangés avec d'autres déchets commerciaux lors de leur mise au rebut.

Mettez les appareils électroniques au rebut via la filière de recyclage approuvée. Pour trouver le centre de recyclage le plus proche, consultez notre site Internet : www.samsung.com/recyclingdirect ou appelez le [phone]

Réglementation FCC

Cet appareil est conforme à l'aléa 15 de la réglementation FCC. Son exploitation ou utilisation est sujette aux deux conditions suivantes:

• Cet appareil ne doit pas provoquer d'interférences nuisibles.
• Cet appareil doit accepter toute interférence reçue, y compris celles pouvant provoquer un fonctionnement indésirable.

Informations légales

Ce matériel a été testé et satisfait aux limites s'appliquant aux appareils numériques de classe B, en vertu des dispositions de l'aléa 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre les interférences nuisibles en zone résidentielle. Cet appareil génère, utilise et peut émettre de hautes fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences dans les communications radio. Il est toutefois possible que son utilisation dans une installation particulière génère des interférences. Le cas échéant, l'utilisateur devra faire le nécessaire pour les éliminer et prendra toutes les dépenses afférentes à sa charge. Si cet appareil provoque des interférences sur la réception radio ou télévision lors de sa mise sous tension et hors tension, essayez de résoudre le problème en adoptant l'une des mesures suivantes:

• Réorientez ou repositionnez l'antenne de réception.
• Éloignez l'équipement du récepteur.
• Branchez l'appareil sur une prise différente de celle du récepteur.
• Consultez votre distributeur ou un technicien radio/télévision qualifié pour obtenir de l'aide.

Tout changement ou modification effectué sans l'accord exprès du fabricant pourrait annuler la capacité de l'utilisateur à utiliser cet équipement.

Réglementations canadiennes relatives aux interférences radio

Cet appareil numérique ne dépasse pas les limites de classe B pour les émissions de parasites radio par des appareils numériques, telles que définies dans la norme sur les équipements provoquant des interférences intitulée « Digital Apparatus », ICES-003 de l'Industry and Science Canada.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur : “Appareils Numériques”, ICES-003 édictée par l'Industrie et Sciences Canada.

Réglementation FCC alinéa 15 sur les émetteurs intentionnels

Votre imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz et destinés aux réseaux locaux radioélectriques. Cette section est applicable uniquement en présence de ces appareils. Reportez-vous à l'étiquette des spécifications techniques pour vérifier la présence de tels équipements sans fil.

Les périphériques sans fil de votre système sont homologués uniquement pour être utilisés aux États-Unis d'Amérique si un numéro d'ID FCC se trouve sur l'étiquette du système.

La FCC conseille de conserver un écart minimal de 20 cm entre l'équipement sans fil et l'utilisateur (membres non inclus). Cette distance de 20 cm doit être respectée lorsque l'équipement sans fil est sous tension. La puissance d'émission du (ou des) périphérique(s) sans fil éventuellement intégrés à votre imprimante est largement inférieure aux limites d'exposition aux champs RF définies par la FCC.

Cet émetteur ne doit pas être installé ou utilisé conjointement avec tout autre type d'antenne ou d'émetteur.

L'utilisation de cet équipement est soumise aux deux conditions suivantes : (1) il ne doit pas occasionner d'interférences susceptibles de présenter un danger, et (2) il doit pouvoir capter toutes les interférences reçues, même si celles-ci sont de nature à entraîner son dysfonctionnement.

Les appareils sans fil ne peuvent pas être réparés par l'utilisateur. Ne leur apportez aucune modification. Toute modification apportée à un appareil sans fil annule l'autorisation de l'utiliser. Contactez le fabricant pour toute modification.

Déclaration de la FCC pour l'utilisation du réseau sans fil :

Lors de l'installation et de l'utilisation du transmetteur et de l'antenne, la limite d'exposition aux radiofréquences fixée à 1 mW/cm² peut être dépassée à proximité de l'antenne. Par conséquent, l'utilisateur doit en permanence garder une distance minimale de 20 cm entre lui et l'antenne. Cet équipement ne doit pas être installé à proximité d'un autre émetteur ou d'une autre antenne émettrice.

AB57

Important

Les fils électriques de cet appareil sont équipés d'une fiche électrique standard de 13 A (BS 1363) et d'un fusible de 13 A. Lorsque vous changez ou examinez le fusible, vous devez replacer le fusible de 13 A approprié. Vous devez ensuite replacer le capuchon du fusible. Si vous avez perdu le capuchon du fusible, n'utilisez pas la prise avant d'avoir remplacé un autre capuchon.

Prenez contact avec le détaillant qui vous a vendu l'appareil.

La fiche électrique la plus utilisée au Royaume-Uni est la prise de 13 A. Cependant, certains bâtiments (particulièrement les plus anciens) ne disposent pas de prises de courant de 13 A. Vous devez alors vous procurer un adaptateur approprié. Ne retirez pas la fiche moulée d'origine.

Si la fiche monocoque est sectionnée, débarrassez-vous-en immédiatement. Il n'est pas possible de la réparer et vous risqueriez de recevoir une décharge électrique si vous la branchiez dans une prise.

Avertissement important:

Cet appareil doit être mis à la terre.

Le code de couleurs suivant est appliqué aux fils des branchements électriques:

• Vert et jaune: terre
• Bleu: Neutre
• Brun: Phase

Si les fils de votre système électrique ne correspondent pas aux couleurs indiquées sur la fiche, procédez comme suit:

Connectez le fil vert et jaune à la broche portant la lecture « E », le symbole de mise à la terre, la couleur verte ou les couleurs jaune et verte.

Connectez le fil bleu à la broche signalée par la lecture « N » (neutre) ou par la couleur noire.

Connectez le fil marron à la broche signalée par la lecture « L » ou par la couleur rouge.

Un fusible de 13 A doit être présent dans la fiche, dans l'adaptateur ou sur le tableau électrique.

Approbations et certifications

Par la présente, Samsung Electronics déclare que cet appareil [CLP-41xN Series/CLP-68xND Directive basse tension (2006/95/CE), Directive EMC (2004/108/CE).

Par la présente, Samsung Electronics déclare que ce produit [CLP-41xNW Series/CLP-68xDW directive R&TTE (1999/5/CE).

La déclaration de conformité est consultable à l'adresse www.samsung.com, allez dans Assistance > Téléchargements et saisissez le nom de votre imprimante multifonction (MFP) pour rechercher l'EuDoC.

01.01.1995: directive 2006/95/EC du Conseil de l'UE, harmonisation des lois des États membres relatives aux équipements basse tension. 01.01.1996: directive 2004/108/EC du Conseil de l'UE, harmonisation des lois des États membres relatives à la compatibilité électromagnétique.

Informations légales

09.03.1999: directive 1999/5/EC relative à la conformité des équipements radios et des terminaux de télécommunications. Vous pouvez vous procurer le texte complet de la déclaration, décrivant en détail ces différentes directives et les normes correspondantes, auprès de votre distributeur Samsung Electronics Co., Ltd.

Certification EC

Certification conforme à la directive 1999/5/EC relative aux équipements radios et aux terminaux de télécommunications (FAX)

Cet appareil Samsung a été auto-certifié par Samsung pour une connexion à un terminal unique pan-européen au réseau téléphonique commuté public (RTCP) analogique, conformément à la directive 1999/5/EC. Cet appareil a été conçu pour fonctionner avec les RTCP nationaux et les PBX des pays européens :

Si vous rencontrez des problèmes, contactez tout d'abord le laboratoire qualité européen de Samsung Electronics Co., Ltd.

Cet appareil a été testé pour s'assurer de sa conformité avec la norme TBR21. Pour aider à l'utilisation d'un terminal conforme à cette norme, le European Telecommunication Standards Institute (ETSI) a publié un document consultatif (EG 201 121) qui contient des notes et des exigences supplémentaires pour assurer la compatibilité du réseau avec les terminaux utilisant la norme TBR21. L'appareil a été créé en suivant toutes les notes consultatives pertinentes de ce document et il est parfaitement conforme avec ces dernières.

Approbation européenne relative aux équipements radioélectriques (pour les produits comptant des équipements radio homologues par l'ue)

Cette imprimante est susceptible de composer des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4/5 GHz et destinés à un usage personnel ou professionnel. Cette section est applicable uniquement en présence de ces appareils. Reportez-vous à l'étiquette des spécifications techniques pour vérifier la présence de tels équipements sans fil.

Les équipements sans fil dont dispose votre imprimante peuvent être utilisés dans l'Union Européenne et les pays associés si la marque CE accompagnée d'un numéro d'enregistrement délivré par l'organisme compétent et un symbole d'avertissement figurent sur l'étiquette des spécifications techniques.

La puissance d’émission du ou des périphériques sans fil éventuellement intégrés à votre imprimante est largement inférieure aux limites d’exposition aux champs RF définies par la directive R&TTE de la Commission française.

Informations légales

États européens ayant obtenu l'approbation pour la technologie sans-fil:

Membres de l'Union européenne

Pays européens ayant émis des restrictions:

En France, cet équipement ne peut être utilisé qu'à l'intérieur.

Pays de l'AELE et de l'EEE

Pas de limitations à l'heure actuelle

51-30319 nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn

Conseils relatifs à l'utilisation d'équipements sans fil

Votre imprimante est susceptible de composer des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz et destinés aux réseaux locaux radioélectriques. La section ci-dessous donne un aperçu général des éléments à prendre en considération lors de l'utilisation d'équipements sans fil.

Les limitations supplémentaires, les avertissements et les mesures de précaution spécifiques à certains pays sont indiquées dans les sections de ces pays (ou les sections de leur groupe de pays). Les périphériques sans fil de votre système sont homologués uniquement pour être utilisés dans les pays identifiés par la marque d'homologation pour les fréquences radio sur l'étiquette d'évaluation du système. Si le pays dans lequel vous allez utiliser le périphérique sans fil n'est pas repertorié, contactez l'agence d'homologation des fréquences radio la plus proche pour satisfaire aux normes imposées. Les appareils sans fil font l'objet d'une réglementation stricte, et leur utilisation peut ne pas être autorisée.

Informations légales

La puissance d’émission du ou des périphériques sans fil éventuels intégrés à votre imprimante est largement inférieure aux limites actuelles d’exposition aux champs RF. Les équipements sans fil (susceptibles de figurer dans votre imprimante) émettant beaucoup moins d’énergie que ce que les normes et les recommandations en matière de sécurité n’exigent, le fabricant estime que ces équipements ne présentent aucun danger pour l’utilisateur. Quel que soit le niveau de puissance, il convient d’éviter au maximum les contacts humains pendant l’utilisation normale de l’appareil.

Il est conseillé de conserver un écart minimal de 20 cm entre l'équipement sans fil et l'utilisateur (membres non inclus). Cette distance de 20 cm doit être respectée lorsque l'équipement sans fil est sous tension et émet.

Cet émetteur ne doit pas être installé ou utilisé conjointement avec tout autre type d'antenne ou d'émetteur.

Dans certains cas, les équipements sans fil font l'objet de restrictions. Des exemples de restrictions fréquentes sont indiqués ci-dessous:

Les communications sans fil par fréquence radio peuvent créer des interférences avec les équipements des avions commerciaux. Actuellement, les règlements en vigueur dans les compagnies aériennes imposent d'éteindre les équipements sans fil pendant les vols. Les périphériques de communication IEEE 802.11 (également connu sous le nom Ethernet sans fil) et Bluetooth sont des exemples de périphériques permettant la communication sans fil.

Dans les environnements où le risque d'interférences avec d'autres équipements ou services est néfaste ou considéré comme néfaste, l'utilisation d'appareils sans fil peut être limitée ou interdite. Parmi ces environnements, on compte notamment les aéroports, les hôpitaux et les lieux dont l'atmosphère est chargée d'oxygène ou de gaz inflammable. Lorsque vous vous trouvez dans un environnement où vous n'êtes pas sûr de pouvoir utiliser un appareil sans fil, demandez aux autorités compétentes l'autorisation d'allumer ou d'utiliser votre appareil sans fil.

Chaque pays a mis en place des restrictions différentes pour l'utilisation d'appareils sans fil. Étant donné que votre système est équipé d'un appareil sans fil, vérifie avant votre départ auprès de l'autorité d'approbation des fréquences radio la plus proche s'il existe des restrictions d'utilisation pour les appareils sans fil dans le pays de destination.

Si votre système vous a été fourni avec un appareil sans fil intégré, n'utilisez pas cet appareil sans fil tant que tous les capots et protections ne sont pas installés, et que l'appareil n'est pas complètement assemblé.

Les appareils sans fil ne peuvent pas être réparés par l'utilisateur. Ne leur apportez aucune modification. Toute modification apportée à un appareil sans fil annule l'autorisation de l'utiliser. Contactez le fabricant pour toute modification.

Utilisez uniquement les pilotes autorisés pour le pays dans lequel l'appareil sera utilisé. Pour plus d'informations, reportez-vous au kit de restauration système du fabricant ou contactez le support technique du fabricant.

Informations légales

部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴联苯醚(PBDE)
塑料	O	O	O	O	O	O
金属(机箱)	X	O	O	O	O	O
印刷电路部件(PCA)	X	O	O	O	O	O
电缆/连接器	X	O	O	O	O	O
电源设备	X	O	O	O	O	O
电源线	X	O	O	O	O	O
机械部件	X	O	O	O	O	O
卡盒部件	X	O	O	O	O	O
定影部件	X	O	O	O	O	O
扫描仪部件-CCD(如果有)	X	X	O	O	O	O
扫描仪部件-其它(如果有)	X	O	O	O	O	O
印刷电路板部件(PBA)	X	O	O	O	O	O
墨粉	O	O	O	O	O	O
滚筒	O	O	O	O	O	O

© 2012 Samsung Electronics Co., Ltd. Tous droits réservés.

Le présent Mode d'emploi n'est fourni qu'à titre informatif. Toutes les informations communiquées ci-après sont susceptibles d'être modifiées sans préavis.

Samsung Electronics ne saurait être tenu responsable des dommages, directs ou indirects, consécutifs ou relatifs à l'utilisation de ce mode d'emploi.

Samsung et le logo Samsung sont des marques commerciales de Samsung Electronics Co., Ltd. Microsoft, Windows, Windows Vista, Windows 7, et Windows Server 2008 R2 sont soit des marques déposées soit des marques commerciales de Microsoft Corporation. Google, Picasa, Google Docs, Android et Gmail sont des marques déposées ou des marques commerciales de Google Inc. Google Cloud Print est une marque commerciale de Google Inc. - iPad, iPhone, iPod touch, Mac et Mac OS sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. AirPrint et le logo AirPrint logo sont des marques commerciales d'Apple Inc. - Les autres noms de produit et de marque sont des marques commerciales de leurs propriétaires respectifs (sociétés ou organisations).

Reportez-vous au fichier « LICENSE.txt » sur le CD-ROM fourni pour les informations de licence open source.

REV.1.02

Mode d'emploi

Ce guide donne des informations sur l'installation, la configuration avancée, le fonctionnement et le dépannage dans différents systèmes d'exploitation.

Certaines fonctions peuvent ne pas être disponibles selon le modèle ou le pays.

Ce guide fournit des informations concernant l'installation, le fonctionnement de base et le dépannage, sous Windows.

1. Installation des logiciels

Installation sous Mac 136

Réinstallation sous Mac 137

Installation sous Linux 138

Réinstallation sous Linux 139

2. Utilisation d'un appareil connecté au réseau

Programmes réseau utiles 141

Configuration d'un réseau câble 142

Installation du pilote sur le réseau 145

Configuration IPv6 155

Configuration du réseau sans fil 158

Samsung MobilePrint 184

AirPrint 186

Google Cloud PrintTM 188

3. Menus de configuration utiles

Avant de commencer le chapitre 192

Informations 193

Mise en page 194

papier 196

Graphique 197

Configuration système 198

Emulation 202

Gest. images 203

Reseau 205

USB direct 207

Gestion des tâches 208

4. Fonctions spéciales

Réglage de l'altitude 210

Saisie de différents caractères 211

Fonctions d'impression 213

Utilisation des fonctions du périphérique optionnel 230

5. Outils de gestion utiles

Easy Capture Manager 233

Samsung AnyWeb Print 234

Samsung Easy Color Manager 235

Easy Eco Driver 236

Utilisation de l'alerte SyncThru™ Web Service 237

Utilisation de Samsung Easy Printer Manager 241

Utilisation de l'État de l'imprimante Samsung 244

Utilisation du programme Unified Driver Configurator de Linux 246

6. Dépannage

Problèmes d'alimentation papier 250

Problèmes d'alimentation et de connexion des câbles 251

Problèmes d'impression 252

Problèmes de qualité d'impression 257

Problèmes concernant le système d'exploitation 265

1. Installation des logiciels

Ce chapitre donne des instructions pour l'installation de logiciels essentiels et utiles pour l'utilisation dans l'environnement où l'appareil est connecté via un cable. Un appareil local est un appareil directement connecté à votre ordinateur à l'aide du cable. Si votre appareil est relié à un réseau, ignorez les étapes suivantes et passez à l'installation du pilote de l'appareil connecté à un réseau (voir « Installation du pilote sur le réseau » à la page 145).

Installation sous Mac 136 - Réinstallation sous Mac 137 - Installation sous Linux 138 - Réinstallation sous Linux 139

• Si vous utilisez un système d'exploitation Windows, reportez-vous au guide de base pour installer le pilote de l'appareil (voir « Installation locale du pilote » à la page 26).
• Utilisez uniquement un câble USB ne dépassant pas 3 m.

Installation sous mac

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Insérez le CD de logiciels fourni dans le lecteur. 3 Double-cliquez sur l'icone CD-ROM qui apparait sur le bureau du Mac. Double-cliquez sur le dossier MAC Installer > icone Installer OS X. 5 Cliquez sur Continuer. 6 Lisez le contrat de licence et cliquez sur Continuer. 7 Cliquez sur Accepter pour accepter le contrat de licence. 8 Lorsqu'un message avertissant de la fermeture de toutes les applications en cours d'exécution sur votre ordinateur apparait, cliquez sur Continuer. 9 Cliquez sur Continuer sur le Volet des options d'utilisateur. 10 Cliquez sur Installer. Tous les composants nécessaires aux opérations de l'appareil seront installés.

Si vous sélectionnez Personnel, vous pouvez désigner les composants individuels à installer.

11 Saisissez le mot de passe et cliquez sur OK. 12 L'installation de logiciels nécessite un redémarrage de votre ordinateur. Cliquez sur Poursuivre l'installation.

13 Une fois l'installation terminée, cliquez sur Quitter ou sur Redémarrer. 14 Ouvrez le dossier Applications > Utilitaires > Configuration d'imprimante.

• Sous Mac OS X 10.5 à 10.7, ouvrez le dossier Applications > Préférences Système et cliquez sur Imprimantes et fax. 15 Cliquez sur Ajouter dans Liste des imprimantes.
• Sous Mac OS X 10.5 à 10.7, cliquez sur l'icône du dossier « + »; une fenêtre d'affichage apparait. 16 Cliquez sur Navigateur par défaut et recherche la connexion USB.
• Sous Mac OS X 10.5 à 10.7, cliquez sur Par défaut et recherche la connexion USB. 17 Sous Mac OS X 10.4, si la sélection automatique ne fonctionne pas correctement, sélectionnez Samsung dans Imprimer via et votre nom d'appareil dans Modèle.
• Sous Mac OS X 10.5 à 10.7, si la sélection automatique ne fonctionne pas correctement, sélectionnez Sélectionner un gestionnaire à utiliser..., puis le nom de votre imprimante dans Imprimer via.

Votre appareil apparait dans Liste des imprimantes et est défini comme imprimante par défaut.

18 Cliquez sur Ajouter.

Réinstallation sous mac

Si le pilote d'impression ne fonctionne pas correctement, désinstallez-le et réinstallez-le.

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Insérez le CD de logiciels fourni dans le lecteur. 3 Double-cliquez sur l'icône CD-ROM qui apparait sur le bureau du Mac. 4 Double-cliquez sur le dossier MAC Installer > icône Uninstaller OS X. Saisissez le mot de passe et cliquez sur OK. 6 Lorsque la désinstallation est terminée, cliquez sur OK.

Si un appareil a déjà été ajouté, supprimez-le dans Configuration d'imprimante ou Imprimantes et fax.

Installation sous linux

Vous devez télécharger les programmes Linux sur le site Web Samsung pour installer le logiciel d'impression (http://www.samsung.com > rechercher votre produit > assistance ou téléchargements).

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Lorsque la fenêtre Administrator Login apparaît, tapez « root » dans le champ Login et saisissez le mot de passe système.

Vou des autres neiges, les deux sont plus précises. Il ne s'est pas mentionné dans l'histoire de la société.

3 Sur le site de Samsung, téléchargez le package Unified Linux Driver et sauvegardez-le sur votre ordinateur. 4 Cliquez avec le bouton droit de la souris sur le package Unified Linux Driver et extrayez-le. 5 Double-cliquez sur root > autorun. 6 Lorsque l'écran de bienvenue s'affiche, cliquez sur Next.

Une fois l'installation terminée, cliquez sur Finish.

Pour des raisons pratiques, le programme d'installation a ajouté l'icône de bureau du configurateur de pilote unifié et le groupe de pilotes unifiés au menu système. Si vous rencontrez la moindre difficulté, consultez l'aide à l'écran, accessible via le menu système ou via les applications Windows du package du pilote, telles que Unified Driver Configurator ou Image Manager.

Réinstallation sous linux

Si le pilote d'impression ne fonctionne pas correctement, désinstallez-le et réinstallez-le.

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Lorsque la fenêtre Administrator Login apparaît, tapez « root » dans le champ Login et saisissez le mot de passe système.

Vous devez vous connecter en tant que super-utilisateur (root) pour désinstaller le pilote d'impression. Si vous ne disposez pas du statut de super-utilisateur, contactez votre administrateur système.

3 Ouvrez Terminal. Lorsque l'écran Terminal apparait, tapez: [root@localhost root]# cd /opt/Samsung/mfp/uninstall/ [root@localhost uninstall]# ./uninstall.sh 4 Cliquez sur Next. 5 Cliquez sur Finish.

2. Utilisation d'un appareil connecté au réseau

Ce chapitre vous guide pas à pas dans la procédure de paramétrage d'un appareil connecté à un réseau et du logiciel.

Programmes réseau utiles 141 - Configuration d'un réseau câble 142 Installation du pilote sur le réseau 145 - Configuration IPv6 155 - Configuration du réseau sans fil 158 Samsung MobilePrint 184 AirPrint 186 Google Cloud PrintTM 188

Les fonctions et les périphériques optionnels pris en charge peuvent varier selon le module (voir « Fonctionnalités par module » à la page 8).

Programmes réseau utiles

Il existe plusieurs programmes disponibles pour configurer facilement les paramètres réseau dans un environnement réseau. Pour l'administrateur réseau particulièrement, il est possible de : gérer plusieurs appareils sur le réseau.

• Avant d'utiliser les programmes ci-dessous, définissez d'abord l'adresse IP.
• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 8).

Syncthru™ web service

Le serveur Web intégré à votre périphérique réseau vous permet d'effectuer les tâches suivantes (voir « Utilisation de l'alerte SyncThru™ Web Service » à la page 237):

• Vérifier les informations et l'état des consommables.
• Personnaliser les paramètres de l'appareil.
• Définir l'option de notification par e-mail. Lorsque vous configurez cette option, l'état de l'appareil (cartouche de toner vide ou erreur de l'appareil) sera envoyé automatiquement à l'e-mail d'un individu défini.
• Définir les paramètres réseau nécessaires à la connexion de l'appareil à divers environnements réseau.

Solution Web de gestion de parc d'appareils destinée aux administrateurs réseau. SyncThru™ Web Admin Service permet de gérer efficacement les périphériques réseau, de les surveiller à distance et de les dépanner depuis n'importe quel site disposant d'un accès au réseau Intranet de l'entreprise.

• Téléchargez ce programme sur http://solution.samsungprinter.com.

Configuration d'un réseau câble setip

Cet utilisation vous permet de sélectionner une interface réseau et de configurer manuellement les adresses IP à utiliser avec le protocole TCP/IP.

• voir « Définition d'adresse IPv4 à l'aide du programme SetIP (Windows) » à la page 142.
• voir « Définition d'adresse IPv4 à l'aide du programme SetIP (Mac) » à la page 143.
• voir « Définition d'adresse IPv4 à l'aide du programme SetIP (Linux) » à la page 144.

• Si l'appareil ne prend pas en charge le port réseau, il ne pourrait pas utiliser cette fonction (voir « Vue arrière » à la page 22).
• TCP/IPv6 n'est pas pris en charge par ce programme.

Impression d'un rapport de configuration réseau

Vous pouvez imprimer un Rapport de configuration réseau avec les paramètres réseau actuels de l'appareil à partir du panneau de commande. Cela vous aidera à configurer un réseau.

Appuyez sur la touche (Menu) sur le panneau de commande, puis sélectionnez Réseau > Config réseau

Ce journal de configuration réseau permet de déterminer l'adresse MAC et l'adresse IP de votre appareil.

Par example:

Création d'une adresse IP

• Si l'appareil ne prend pas en charge l'interface réseau, il ne pourrait pas utiliser cette fonction (voir « Vue arrière » à la page 22).
• TCP/IPv6 n'est pas pris en charge par ce programme.

Commencez par créer une adresse IP pour l'impression et la gestion réseau. Dans la plupart des cas, une nouvelle adresse IP est attribuée automatiquement par un serveur DHCP (serveur de protocole DHCP) situé sur le réseau.

Définition d'adresse IPV4 à l'aide du programme setip (windows)

Avant d'utiliser le programme SetIP, désactivez le pare-feu de l'ordinateur dans Panneau de configuration > Centre de sécurité > Pare-feu Windows.

1 Installez ce programme à partir du CD-ROM fourni en double-cliquant sur Application > SetIP > Setup.exe. 2 Suivez les instructions affichées dans la fenêtre d'installation. 3 Connectez l'appareil au réseau avec un câble réseau. 4 Mettez l'appareil sous tension. 5 À partir du menu Démarrer de Windows, sélectionnez Tous les programmes > Samsung Printers > SetIP > SetIP. 6 Cliquez sur l'icône (la troisième en partant de la gauche) dans la fenêtre SetIP pour ouvrir la fenêtre de configuration TCP/IP.

Configuration d'un réseau câble

Saisissez les nouvelles informations de l'appareil dans la fenêtre de configuration, de la manière suivante. Dans un intranet d'entreprise, ces informations peuvent devoir être affectées par un gestionnaire du réseau avant de poursuivre.

Recherchez l'adresse MAC de l'appareil dans le Rapport de configuration réseau (voir « Impression d'un rapport de configuration réseau » à la page 142) et saisissez-la sans les deux-points (:). Par exemple, 00:15:99:29:51:A8 devient 0015992951A8.

Cliquez sur Appliquer, puis cliquez sur OK. L'appareil imprimera automatiquement le rapport de configuration réseau. Vérifiez que tous les paramètres sont corrects.

Définition d'adresse IPV4 à l'aide du programme setip (mac)

Avant d'utiliser le programme SetIP, désactivez le pare-feu de l'ordinateur dans Préférences Système > Sécurité > Pare-feu.

Les instructions suivantes peuvent varier selon le modèle.

1. Connectez l'appareil au réseau avec un câble réseau. 2. Insérez le CD d'installation, et ouvrez la fenêtre disque, puis cliquez sur MAC Installer > MACPrinter > SetIP > SetIPapplet.html. 3. Double-cliquez sur le fichier; Safari s'ouvre alors automatiquement. Sélectionnez ensuite Se fier. Le navigateur ouvrira la page SetIPapplet.html indiquant le nom et l'adresse IP de l'imprimante. 4. Cliquez sur l'icône (la troisième en partant de la gauche) dans la fenêtre SetIP pour ouvrir la fenêtre de configuration TCP/IP. Saisissez les nouvelles informations de l'appareil dans la fenêtre de configuration. Dans un intranet d'entreprise, ces informations peuvent devoir être affectées par un gestionnaire du réseau avant de poursuivre.

Configuration d'un réseau câble

Recherchez l'adresse MAC de l'appareil dans le Rapport de configuration réseau (voir « Impression d'un rapport de configuration réseau » à la page 142) et saisissez-la sans les deux-points (:). Par exemple, 00:15:99:29:51:A8 devient 0015992951A8.

6 Sélectionnez Appliquer, puis OK et OK de nouveau. 7 Quittez Safari.

Définition d'adresse IPV4 à l'aide du programme setip (linux)

Avant d'utiliser le programme SetIP, désactivez le pare-feu de l'ordinateur dans System Preferences ou Administrator.

Les instructions suivantes peuvent varier selon le modèle ou les systèmes d'exploitation.

1 Ouvrez /opt/Samsung/mfp/share/util/. 2 Double-cliquez sur le fichier SetIPApplet.html. 3 Cliquez pour ouvrir la fenêtre de configuration TCP/IP.

4 Saisissez les nouvelles informations de l'appareil dans la fenêtre de configuration. Dans un intranet d'entreprise, ces informations peuvent devoir être affectées par un gestionnaire du réseau avant de poursuivre.

Recherchez l'adresse MAC de l'appareil dans le Rapport de configuration réseau (voir « Impression d'un rapport de configuration réseau » à la page 142) et saisissez-la sans les deux-points (:). Par exemple, 00:15:99:29:51:A8 devient 0015992951A8. 5 L'appareil imprimera automatiquement le rapport de configuration réseau.

Installation du pilote sur le réseau

• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modele » à la page 8).
• Si l'appareil ne prend pas en charge l'interface réseau, il ne pourrait pas utiliser cette fonction (voir « Vue arrêtée » à la page 22).
• Vous pouvez installer le pilote d'impression et le calculi lorsque vous insérez le CD du calculiel dans votre lecteur de CD-ROM. Sous Windows, sélectionnez le pilote d'impression dans la fenêtre Sélectionnez les calculiels et utilisaires à installer.

Assurez-vous que l'appareil est connecté au réseau et qu'il est sous tension. L'adresse IP de votre appareil doit également avoir été définie (voir « Création d'une adresse IP » à la page 142).

Si la fenêtre « Assistant Matériel détecté » s'affiche durant la procédure d'installation, cliquez sur Annuler pour fermer la fenêtre.

Insérez le CD de logiciels fourni dans le lecteur.

3 Sélectionnez installer maintenant.

4 Lisez le Contrat de licence et sélectionnez J'accepte les dispositions du contrat de licence. Ensuite, cliquez sur Suivant.

Si l'appareil n'est pas détecté dans le réseau ou localement, un message d'erreur s'affiche. Sélectionnez le port à utiliser, puis cliquez sur Suivant.

Installation du pilote sur le réseau

5 Choisissez l'option dans Utilisation des fonctions optimisées et participation au programme de collecte d'informations sur l'utilisation des imprimantes. Ensuite, cliquez sur Suivant. 6 Sélectionnez Connexion au réseau dans l'écran Type de connexion de l'imprimante. 7 Si la fenêtre Connexion du périphérique apparaît, assurez-vous que l'appareil est connecté à votre réseau. Ensuite, cliquez sur Suivant.

Le pare-feu pourrait bloquer la communication du réseau. Avant de connecter le périphérique au réseau, désactivez le pare-feu de l'ordinateur.

Les appareils détectés s'afficheront à l'écran. Sélectionnez celui que vous souhaitez utiliser, puis cliquez sur OK. Suivez les instructions affichées dans la fenêtre d'installation.

Installation en mode silencieux

L'installation en mode silencieux est une méthode d'installation qui n'exige pas d'intervention de l'utilisateur. Une fois l'installation démarrée, le pilote et le logiciel de l'appareil sont automatiquement installés sur votre ordinateur. Vous pouvez démarrer l'installation en mode silencieux en saisissant /s ou /S dans la fenêtre de commande.

Paramètres de ligne de commande

Le tableau suivant indique les commandes pouvant être utilisées dans la fenêtre de commande.

Les paramètres de ligne de commande suivants sont effectifs et utilisables lorsque la commande est utilisée avec /s ou /S. Mais /h, /H ou /? sont des commandes exceptionnelles qui peuvent être utilisées seules.

Ligne de commande	Définition	Description
/s ou /S	Démarre l'installation en mode silencieux.	Installe les pilotes de l'appareil sansprésent d'interface ou demander d'intervention de l'utilisateur.

Installation du pilote sur le réseau

Ligne de commande	Définition	Description
/p « <nom de port> » ou /P « <nom de port> »	Spécifie le port d'imprimante.	Le nom du port d'imprimante peut être spécifique sous forme d'adresse IP, de nom d'hôte, de nom de port local USB ou de nom de port IEEE1284. Par exemple: · /p « xxx.xxx.xxx.xxx » où, « xxx.xxx.xxx.xxx » signifie l'adresse IP de l'imprimante réseau. / p « USB001 », / P « LPT1:», /p « nom d'hôte »
	Le port réseau sera créé en utilisant un moniteur de port TCP/IP standard. Pour un port local, ce port doit existier sur le système avant d'être spécifique par la commande.
/a « <chemin_DEST> » ou / A « <chemin_DEST> »	Spécifie le chemin d'accès de destination pour l'st installation.	Comme les pilotes de l'appareil doivent être installés à l'emplacement spécifique du système d'exploitation, cette commande s'applique uniquement au logiciel.
	Le chemin d'accès de destination doit être un chemin d'accès complet.

Ligne de commande	Définition	Description
/n « <Nom d'imprimante> » ou / N « <Nom d'imprimante> »	Spécifie le nom d'imprimante. L'instance d'imprimante sera créé sous le nom d'imprimante spécifique.	Avec ce paramètre, vous pouvez ajouter des instances d'imprimante comme vous souhaitez.
/nd ou /ND	Commandes pour ne pas définir le pilote installé comme pilote de l'appareil par défaut.	Indique que le pilote installé de l'appareil ne sera pas le pilote de l'appareil par défaut sur votre système, s'il y a un ou plusieurs pilotes d'impression installés. S'il n'y a pas de pilote de l'appareil installé sur votre système, cette option ne sera pas appliquée parce que Windows définira le pilote d'impression installé comme pilote par défaut.

Installation du pilote sur le réseau

Ligne de commande	Définition	Description
/x ou /X	Utilise les fichiers de pilote de l'appareil existants pour creator une instance d'imprimante si elle est déjà installée.	Cette commande permet d'installer une instance d'imprimante qui utilise les fichiers de pilote d'impression installés sans installer de pilote supplémentaire.
/up« <nom d'imprimante> » ou / UP« <nom d'imprimante> »	Supprime uniquement l'instance d'imprimante spécifiée et pas les fichiers de pilote.	Cette commande permet de supprimer uniquement l'instance d'imprimante spécifiée de votre système sans toucher aux autres pilotes d'impression. Elle ne supprimera pas les fichiers de pilote d'impression de votre système.
/d ou /D	Déinstallé tous les pilotes de pérophérique et toutes les applications de votre système.	Cette commande supprimera tous les pilotes de pérophérique installés et le logiciel d'application de votre système.

Ligne de commande	Définition	Description
/V« <nom de partage> » ou / V« <nom de partage> »	Partage l'appareil installé et ajoute d'autres pilotes de plate-forme disponibles pour Point & Print.	Elle installera tous les pilotes d'appareil pris en charge de la plate-forme Windows au système et les partages avec un <nom de partage> spécifique pour point and print.
/o ou /O	Ouvre le dossier Imprimantes et télécopieurs après l'installation.	Cette commande permet d'ouvrir le dossier Imprimantes et télécopieurs après l'installation en mode silencieux.
/f« <nom de fichier journal> » ou / F« <nom de fichier journal> »	Spécifie le nom de fichier journal. Le fichier journal par défaut est créé dans le dossier temp du système s'il n'est pas spécifique.	Elle créera un fichier journal dans un dossier spécifique.
/h, /H ou /?	Indique l'utilisation de la ligne de commande.

Installation du pilote sur le réseau

Assurez-vous que l'appareil est connecté à votre réseau et qu'il est sous tension. 2 Insérez le CD de logiciels fourni dans le lecteur. 3 Double-cliquez sur l'icône CD-ROM qui apparait sur le bureau du Mac. Double-cliquez sur le dossier MAC Installer > icône Installer OS X. 5 Cliquez sur Continuer. 6 Lisez le contrat de licence et cliquez sur Continuer. 7 Cliquez sur Accepter pour accepter le contrat de licence. 8 Lorsqu'un message avertissant de la fermeture de toutes les applications en cours d'exécution sur votre ordinateur apparait, cliquez sur Continuer. 9 Cliquez sur Continuer sur le Volet des options d'utilisateur.

Si vous n'avez pas encore défini l'adresse IP, cliquez sur Définir l'adresse IP et consultez « Définition d'adresse IPv4 à l'aide du programme SetIP (Mac) » à la page 143. Si vous souhaitez procéder à la configuration du réseau sans fil, consultez « Configuration à l'aide de Mac » à la page 169.

Cliquez sur Installer. Tous les composants nécessaires aux opérations de l'appareil seront installés.

Si vous sélectionnez Personneliser, vous pouvez désigner les composants individuels à installer.

11 Saisissez le mot de passe et cliquez sur OK. 12 L'installation de logiciels nécessite un redémarrage de votre ordinateur. Cliquez sur Poursuivre l'installation. 13 Une fois l'installation terminée, cliquez sur Quitter ou sur Redémarrer. 14 Ouvrez le dossier Applications > Utilitaires > Configuration d'imprimante.

• Sous Mac OS X 10.5 à 10.7, ouvrez le dossier Applications > Préférences Système et cliquez sur Imprimantes et fax. 15 Cliquez sur Ajouter dans Liste des imprimantes.
• Sous Mac OS X 10.5 à 10.7, cliquez sur l'icône « + ». Une fenêtre d'affichage s'ouvre.

Installation du pilote sur le réseau

16 Sous Mac OS X 10.4, cliquez sur IP de l'imprimante. - Sous Mac OS X 10.5 à 10.7, cliquez sur IP. 17 Sélectionnez HP Jetdirect - Socket dans Protocole.

Lors de l'impression d'un document contenant de nombreuses pages, vous pouvez améliorer le niveau de performance d'impression en choisissant Socket pour l'option Protocole Type.

18 Saisissez l'adresse IP de l'appareil dans le champ de saisie Adresse. 19 Saisissez le nom de la file d'attente dans le champ de saisie File d'attente. Si vous n'arrivez pas à déterminer le nom de la file d'attente du serveur de votre appareil, commencez par essayer d'utiliser la file d'attente par défaut. 20 Sous Mac OS X 10.4, si la sélection automatique ne fonctionne pas correctement, sélectionnez Samsung dans Imprimer via et votre nom d'appareil dans Modèle. - Sous Mac OS X 10.5 à 10.7, si la sélection automatique ne fonctionne pas correctement, sélectionnez Sélectionner le logiciel d'imprimante et votre nom d'appareil dans Imprimer via.

21 Cliquez sur Ajouter.

Votre appareil apparait dans Liste des imprimantes et est défini comme imprimante par défaut.

Vous devez télécharger les programmes Linux sur le site Web Samsung pour installer le logiciel d'impression (http://www.samsung.com > rechercher votre produit > assistance ou téléchargements).

Installation du pilote linux et ajustement d'une imprimante réseau

Assurez-vous que l'appareil est connecté à votre réseau et qu'il est sous tension. L'adresse IP de votre appareil doit également avoir été définie. 2 Sur le site de Samsung, téléchargez le package Unified Linux Driver et sauvegardez-le sur votre ordinateur. 3 Cliquez avec le bouton droit de la souris sur le package Unified Linux Driver et extrayez-le. 4 Double-cliquez sur cdkroot > autorun.

Installation du pilote sur le réseau

5 La fenêtre du programme d'installation Samsung s'ouvre. Cliquez sur Next. 6 La fenêtre de l'assistant d'installation d'imprimante s'ouvre. Cliquez sur Next. 7 Sélectionnez imprimante réseau et cliquez sur le bouton Search. 8 L'adresse IP et le nom de modèle de l'appareil apparaisent dans le champ de liste. 9 Sélectionnez l'appareil, puis cliquez sur Next. 10 Saisissez la description de l'imprimante et cliquez sur Next. 11 Une fois l'appareil ajouté, cliquez sur Finish. 12 Une fois l'installation terminée, cliquez sur Finish.

Ajout d'une imprimante réseau

1 Double-cliquez sur Unified Driver Configurator. 2 Cliquez sur Add Printer. 3 La fenêtre Add printer wizard s'ouvre. Cliquez sur Next. 4 Sélectionnez Network printer et cliquez sur le bouton Search.

5 L'adresse IP et le nom de modèle de l'imprimante apparaisent dans le champ de liste. 6 Sélectionnez l'appareil, puis cliquez sur Next. 7 Saisissez la description de l'imprimante et cliquez sur Next. 8 Une fois l'appareil ajouté, cliquez sur Finish.

• Assurez-vous que votre appareil est compatible avec le système d'exploitation UNIX avant d'installer le pilote d'impression UNIX (voir « Système d'exploitation » à la page 8).
• Les commandes sont indiquées par „, mais lors de la saisie des commandes, ne tapez pas „.
• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Système d'exploitation » à la page 8).

Pour utiliser le pilote d'impression UNIX, vous devez tout d'abord installer le package du pilote d'impression UNIX, puis configurer l'appareil. Vous pouvez télécharger les pilotes d'impression UNIX sur le site Web Samsung (http://www.samsung.com > rechercher votre produit > assistance ou téléchargements).

Installation du package du pilote d'impression UNIX

La procédure d'installation est commune pour toutes les variantes de système d'exploitation UNIX mentionnées.

1 Sur le site Web Samsung, téléchargez et décompressez le package du pilote d'impression UNIX sur votre ordinateur. 2 Effectuez l'acquisition des privilèges de racine. "su -" 3 Copiez l'archive de pilote appropriée vers l'ordinateur UNIX cible.

Voir le guide d'administration de votre système d'exploitation UNIX pour plus de détails.

4 Extraire le package du pilote d'impression UNIX. Par exemple, sur IBM AIX, utilisez les commandes suivantes. "gzip -d < raisissez le nom du package | tar xf -" 5 Accédez au répertoire non décompilé.

6 Exécutez le script d'installation.

./install -i

install est le fichier script du programme d'installation qui est utilisé pour installer ou désinstaller le package du pilote d'impression UNIX.

Utilisez la commande « chmod 755 install » pour donner l'autorisation au script du programme d'installation.

7 Exécutez la commande «. /install -c » pour vérifier le résultat de l'installation. 8 Exécutez "installprinter" à partir de la ligne de commande. Ceci fait apparaître la fenêtre Add Printer Wizard. Configurez l'appareil dans cette fenêtre en exécutant les étapes suivantes.

Sur certains systèmes d'exploitation UNIX, par exemple Solaris 10, les apparêils qui viennent d'être ajoutés peuvent ne pas être activés et/ou ne pas accepter des travaux. Dans ce cas, executez les commandes suivantes sur le terminal racine :

"accept "

"enable "

Déinstallation du package du pilote d'impression

L'utilitaire doit être utilisé pour supprimer l'imprimante installée sur le système.

Exécutez la commande « uninstaller » depuis le terminal.

Ceci ouvre l'Uninstall Printer Wizard.

Les imprimantes installées sont indiquées dans la liste déroulante.

b Sélectionnez l'imprimante à supprimer. c Cliquez sur Delete pour supprimer l'imprimante du système. d Exécutez la commande «. /install -d » pour désinstaller le package complet. e Pour vérifier le résultat de la désinstallation, exécutez la commande «. /install -c »

Pour le réinstaller, utilisez la commande «. /install -i » pour réinstaller les binaires.

Configuration de l'imprimante

Pour ajouter l'imprimante à votre système UNIX, exécutez « installer printer » depuis la ligne de commande. Ceci fait apparaitre la fenêtre Add Printer Wizard. Configurez l'imprimante dans cette fenêtre en exécutant les étapes suivantes :

1 Saisissez le nom de l'imprimante. 2 Sélectionnez le modèle d'imprimante approprié dans la liste des modèles. 3 Saisissez une description éventuelle correspondant au type de l'imprimante dans le champ Type. Cette option est facultative. 4 Spécifiez une description éventuelle de l'imprimante dans le champ Description. Cette option est facultative. 5 Spécifiez l'emplacement de l'imprimante dans le champ Location. 6 Saisissez l'adresse IP ou le nom de DNS de l'imprimante dans la zone de texte Device pour les imprimantes connectées au réseau. Sous IBM AIX avec jetdirect Queue type, seul le nom d'hôte est possible, une adresse IP numérique n'est pas permise. 7 Queue type indique la connexion en tant que lpd ou jetdirect dans la liste déroulante correspondante. En outre, le type usb est disponible sous Sun Solaris OS.

Installation du pilote sur le réseau

8 Sélectionnez Copies pour définir le nombre de copies. 9 Cochez l'option Collate pour recevoir les copies déjà triées. 10 Cochez l'option Reverse Order pour recevoir les copies dans l'ordre inverse. 11 Cochez l'option Make Default pour définir cette imprimante comme imprimante par défaut. 12 Cliquez sur OK pour ajouter l'imprimante.

IPv6 n'est correctement pris en charge que sous Windows Vista ou version ultérieure.

• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 8 ou « Présentation des menus » à la page 29).
• Si le réseau IPv6 ne semble pas fonctionner correctement, réinitialisez tous les paramètres réseau par défaut et réessayez à l'aide de l'option Effacer regl..

L'appareil prend en charge les adresses IPv6 suivantes pour l'impression et la gestion réseau.

• Link-local Address: adresse IPv6 locale configurée automatiquement (l'adresse commence par FE80).
• Stateless Address: adresse IPv6 configurée automatiquement par un routeur réseau.
• Stateful Address: adresse IPv6 configurée par un serveur DHCPv6.
• Manual Address: adresse IPv6 configurée manuellement par un utilisateur.

Dans l'environnement réseau IPv6, procédez comme suit afin d'utiliser l'adresse IPv6:

Activation d'ipv6

1 Appuyez sur la touche (Menu) sur le panneau de configuration. 2 Appuyez sur Réseau > TCP/IP (IPv6) > IPv6 active. 3 Sélectionnez Active et appuyez sur OK. 4 Mettez l'appareil hors tension puis sous tension.

Lorsque vous installez le pilote d'impression, ne configurez pas à la fois l'IPv4 et l'IPv6. Nous vous recommandons de configurer soit l'IPv4 soit l'IPv6 (voir « Installation du pilote sur le réseau » à la page 145).

Configuration de l'adresse DHCPV6

Si vous possédez sur votre réseau un serveur DHCPv6, vous pouvez définir l'une des options suivantes pour la configuration dynamique de l'hôte par défaut.

1. Appuyez sur la touche (Menu) sur le panneau de configuration. 2. Appuyez sur Réseau > TCP/IP (IPv6) > Config. DHCPv6.

Configuration IPV6

Appuyez sur OK pour choisir la valeur désirée.

• Adr. DHCPv6 : utilisation exclusive de DHCPv6 quelles que soient la demande du routeur.
• DHCPv6 désactivé : utilisation proscrite de DHCPv6 quel que soit la demande du routeur.
• Routeur : utilisation de DHCPv6 uniquement sur demande d'un routeur.

Activation d'ipv6

1 Lancez un navigateur Web, comme Internet Explorer, depuis Windows. Entrez l'adresse IP de l'appareil (http://xxx. xxx. xxx. xxx) dans la zone d'adresse et appuyez sur la touche Entrée ou cliquez sur Atteindre. 2 S'il s'agit de votre première connexion à Service Web SyncThru™, vous devez vous connecter en tant qu'administrateur. Saisissez l'ID et le mot de passe par défaut suivants. Pour des raisons de sécurité, nous vous recommendons de modifier le mot de passe par défaut.

ID: admin Mot de passe: sec00000

3 Lorsque la fenêtre Service Web SyncThru™ s'ouvre, déplacez le pointeur de la souris sur les Paramètres de la barre de menu supérieure, puis cliquez sur Config. réseau. 4 Cliquez sur TCP/IPv6 dans le volet de gauche du site Web. 5 Cochez la case Protocole IPv6 pour activer l'IPv6. 6 Cliquez sur le bouton Appliquer. 7 Mettez l'appareil hors tension puis sous tension.

• Vous pouvez également configurer le DHCPv6.
• Pour définir manuellement l'adresse IPv6 : Cochez la case Adresse manuelle. Ensuite, la zone de texte Adresse/préfixe est activée. Saisissez le reste de l'adresse (par ex. : 3FFE:10:88:194:: AAAA. « A » est le chiffre hexadecimal 0 à 9, A à F).

Configuration de l'adresse IPV6

1 Ouvrez un navigateur Web qui prend en charge l'adressage IPv6 comme URL, par exemple Internet Explorer. 2 Sélectionnez une des adresses IPv6 (Link-local Address, Stateless Address, Stateful Address, Manual Address) du rapport de configuration réseau (voir « Impression d'un rapport de configuration réseau » à la page 142).

• Link-local Address: adresse IPv6 locale configurée automatiquement (l'adresse commence par FE80).
• Stateless Address: adresse IPv6 configurée automatiquement par un routeur réseau.
• Stateful Address: adresse IPv6 configurée par un serveur DHCPv6.
• Manual Address: adresse IPv6 configurée manuellement par un utilisateur.

3 Saisissez les adresses IPv6 (par ex. : http:// [FE80::215:99FF:FE66:7701]).

L'adresse doit être placée entre crochets « [ ] »

Configuration du réseau sans fil

Assurez-vous que votre appareil prend en charge le réseau sans fil. Le réseau sans fil peut ne pas être disponible selon le modèle (voir « Fonctionnalités par modèle » à la page 8). - Si le réseau IPv6 ne semble pas fonctionner correctement, réinitialisez tous les paramètres réseau par défaut et réessayez à l'aide de l'option Effacer regl..

Présentation de votre type de réseau

En règle générale, vous ne pouvez avoir qu'une connexion à la fois entre votre ordinateur et l'appareil.

Mode Infrastructure Il s'agit d'un environnement généralement utilisé pour les particuliers, les bureaux à domicile et les petites entreprises. Ce mode utilise un point d'accès pour communiquer avec l'appareil sans fil.

Mode Ad-hoc Ce mode n'utilise pas de point d'accès. L'ordinateur sans fil et l'appareil sans fil communiquent directement.

Nom du réseau sans fil et clé réseau

Les réseaux sans fil exigent une sécurité plus élevée et c'est pourquoi, lors de la création d'un point d'accès, on crée un nom de réseau (SSID), le type de sécurité utilisé, et une clé réseau pour le réseau. Demandez ces informations à votre administrateur réseau avant de commencer l'installation de l'appareil.

Présentation des méthodes de configuration du réseau sans fil

Vous pouvez configurer les paramètres du réseau sans fil à partir de l'appareil ou de l'ordinateur. Choisissez la méthode de configuration dans le tableau ci-dessous.

Certains types d'installation du réseau sans fil peuvent être indisponibles en fonction du modèle ou du pays.

Méthode de configuration	Méthode de connexion	Description et références
Avec un point d'accès	À partir de l'ordinateur	Si vous utilisez Windows, voir « Point d'accès via un cable USB (recommandée) » à la page 164.	A
		Utilisateurs de Mac, voir « Point d'accès via un cable USB (recommandée) » à la page 169.	B
		Voir « Utilisation d'un cable réseau » à la page 174.	C
	À partir du panneau de commande de l'appareil	• Voir « Appareils possédant un écran d'affichage » à la page 161. • Voir « Appareils ne possédant pas d'écran d'affichage » à la page 162.	D
		Voir « Utilisation de la touche Menu » à la page 163.	E
Sans point d'accès	À partir de l'ordinateur	Si vous utilisez Windows, voir « Réseau ad-hoc via un cable USB » à la page 167.	F
		Utilisateurs de Mac, voir « Réseau ad-hoc via un cable USB » à la page 172.	G
	Configuration de Wi-Fi Direct	Voir « Configuration de l'impression via Wi-Fi Direct pour mobiles » à la page 177.	H

Si des problèmes surviennent lors de la configuration du réseau sans fil ou de l'installation du pilote, consultez le chapitre sur le dépannage (voir « Dépannage du réseau sans fil » à la page 180).

Utilisation de la touche WPS

Si votre appareil et un point d'accès (ou un routeur sans fil) prennent en charge le mode WPS (Wi-Fi Protected Setup ^TM ), vous pouvez facilement configurer les paramètres du réseau sans fil sans ordinateur, en appuyant sur la touche G (WPS) sur le panneau de commande.

• Si vous souhaitez utiliser le réseau sans fil en mode Infrastructure, assurez-vous que le câble réseau est déconnecté de l'appareil. L'utilisation de la touche WPS (PBC) ou la saisie du code PIN depuis l'ordinateur pour la connexion au point d'accès (ou au routeur sans fil) varie selon le point d'accès (ou le routeur sans fil) que vous utilissez. Reportez-vous au mode d'emploi du point d'accès (ou du routeur sans fil) que vous utilissez.
• Lorsque vous utilisez la touche WPS pour configurer le réseau sans fil, les paramètres de sécurité peuvent changer. Pour éviter ceci, verrouillez l'option WPS pour les paramètres de sécurité du réseau sans fil actuels. Le nom de l'option peut différer selon le point d'accès (ou du routeur sans fil) que vous utilisez.

Éléments à préparer

• Vérifiez si le point d'accès (ou le routeur sans fil) prend en charge le WPS (Wi-Fi Protected Setup™).
• Vérifiez si votre appareil prend en charge le WPS (Wi-Fi Protected Setup™).
• Ordinateur en réseau (mode PIN uniquement).

Sélection du type

Il existe deux méthodes permettant de connecter votre appareil à un réseau sans fil à l'aide de la touche (WPS) du panneau de commande.

La méthode PBC (Push Button Configuration) vous permet de connecter votre appareil à un réseau sans fil en appuyant à la fois sur la touche (WPS) du panneau de commande de votre appareil et sur la touche WPS (PBC) d'un point d'accès (ou routeur sans fil) compatible WPS (Wi-Fi Protected Setup™), respectivement.

La méthode du numéro d'identification personnel (PIN) vous aide à connecter votre appareil à un réseau sans fil en entrant les informations PIN fournies sur un point d'accès (ou routeur sans fil) compatible WPS (Wi-Fi Protected Setup™).

Votre appareil utilise le mode PBC par défaut; il s'agit du mode recommandé pour un environnement de réseau sans fil classique.

Vous pouvez modifier le mode WPS à partir du panneau de commande (* (Menu) > Réseau > Sans fil > Paramètres WPS).

Connexion en mode PBC

1 Appuyez sur la touche (WPS) du panneau de commandes pendant plus de deux secondes.

L'appareil attend jusqu'à deux minutes que vous appuyiez sur la touche WPS (PBC) du point d'accès (ou du routeur sans fil).

2. Appuyez sur la touche WPS (PBC) du point d'accès (ou du routeur sans fil).

Les messages s'affichent sur l'écran d'affichage dans l'ordre indiqué ci-dessous:

a Connexion: L'appareil se connecte au point d'accès (ou au routeur sans fil). b Connecte: Lorsque l'appareil est connecté au réseau sans fil, le voyant du mode WPS reste allumé. c AP SSD: Une fois le processus de connexion au réseau sans fil terminé, les informations SSIP du point d'accès s'affichent sur l'écran.

3 Insérez le CD du logiciel fourni dans votre lecteur de CD-ROM, puis suivez les instructions de la fenêtre pour configurer le réseau sans fil.

Connexion en mode PIN

1. Appuyez sur la touche (WPS) du panneau de commande pendant plus de deux secondes. 2. Le code PIN à huit chiffres s'affiche à l'écran.

Vous disposez de deux minutes pour entrer le code PIN à huit chiffres sur l'ordinateur connecté au point d'accès (ou au routeur sans fil).

Les messages s'affichent sur l'écran d'affichage dans l'ordre indiqué ci-dessous:

a Connexion: L'appareil se connecte au réseau sans fil. b Connecté: Lorsque l'appareil est connecté au réseau sans fil, le voyant du mode WPS reste allumé. c SSID: Une fois le processus de connexion au réseau sans fil terminé, les informations SSID du point d'accès s'affichent sur l'écran LCD.

3 Insérez le CD du logiciel fourni dans votre lecteur de CD-ROM, puis suivez les instructions de la fenêtre pour configurer le réseau sans fil.

Connexion en mode PBC

1 Maintenez le bouton (WPS) enfoncé sur le panneau de commande pendant deux à quatre secondes jusqu'à ce que le voyant d'état clignote rapidement. L'appareil essaie de se connecter au réseau sans fil. Le voyant clignote lentement pendant deux minutes jusqu'à ce que vous appuyiez sur le bouton PBC du point d'accès (ou du routeur sans fil). 2 Appuyez sur la touche WPS (PBC) du point d'accès (ou du routeur sans fil). a Le voyant du mode WPS clignote rapidement. L'appareil se connecte au point d'accès (ou au routeur sans fil). b Lorsque l'appareil est connecté au réseau sans fil, le voyant du mode WPS reste allumé. 3 Insérez le CD du logiciel fourni dans votre lecteur de CD-ROM, puis suivez les instructions de la fenêtre pour configurer le réseau sans fil.

Connexion en mode PIN

Le rapport de configuration du réseau, y compris le code PIN, doit être imprimé (voir « Impression d'un rapport de configuration réseau » à la page 142).

En mode prêt, appuyez sur la touche (Annuler ou Arrête/Suppr.) du panneau de commande et maintenez-la enfoncée pendant environ 5 secondes. Vous pouvez accéder au code PIN de votre appareil.

Maintenez la touche (WPS) enfoncée sur le panneau de commande pendant plus de quatre secondes jusqu'à ce que le voyant d'état reste allumé.

L'appareil commence à se connecter au point d'accès (ou au routeur sans fil).

Vous disposez de deux minutes pour entrer le code PIN à huit chiffres sur l'ordinateur connecté au point d'accès (ou au routeur sans fil).

Le voyant clignote lentement pendant deux minutes maximum jusqu'à ce que vous saisissiez le numéro à huit caractères du PIN.

Le voyant du mode WPS clignote dans l'ordre affiché ci-dessous:

Le voyant du mode WPS clignote rapidement. L'appareil se connecte au point d'accès (ou au routeur sans fil). Lorsque l'appareil est connecté au réseau sans fil, le voyant du mode WPS reste allumé.

Configuration du réseau sans fil

4 Insérez le CD du logiciel fourni dans votre lecteur de CD-ROM, puis suivez les instructions de la fenêtre pour configurer le réseau sans fil.

Reconnexion à un réseau

Lorsque la fonction sans fil est désactivée, l'appareil essaie automatiquement de se reconnecter au point d'accès (ou au routeur sans fil) avec les paramètres et l'adresse de connexion sans fil utilisés précédemment.

Dans les cas suivants, l'appareil se reconnecte automatiquement au réseau sans fil:

L'appareil est à nouveau éteint puis rallumé. - Le point d'accès (ou le routeur sans fil) est à nouveau éteint puis rallumé.

Annulation du processus de connexion

Pour annuler la connexion à un réseau sans fil lorsque l'appareil se connecte au réseau sans fil, appuyez sur la touche (Annuler ou Arrête/Suppr.) sur le panneau de commande. Vous devez attendre deux minutes avant de vous reconnecter au réseau sans fil.

Déconnexion d'un réseau

Pour se déconnecter du réseau sans fil, appuyez sur la touche (WPS) du panneau de commande pendant plus de deux secondes.

• Lorsque le réseau Wi-Fi est en mode veille: L'appareil est immédiatement déconnecté du réseau sans fil et le voyant du mode WPS s'éteint.
• Lorsque le réseau Wi-Fi est en cours d'utilisation : Pendant que l'appareil attend que la tâche actuelle se termine, le voyant du mode WPS clignote rapidement. Ensuite, la connexion au réseau sans fil est automatiquement interrompue et le voyant du mode WPS s'éteint.

Utilisation de la touche menu

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Avant de démarrer, vous devez connaître le nom (SSID) de votre réseau sans fil et la clé réseau, le cas échéant. Ces informations ont été définies lors de l'installation du point d'accès (ou du routeur sans fil). Si vous ne connaissez pas cet environnement sans fil, consultez la personne qui a installé le réseau.

Configuration du réseau sans fil

Une fois connecté au réseau sans fil, vous devez installer le pilote d'un appareil afin de procéder à l'impression depuis une application (voir « Installation du pilote sur le réseau » à la page 145).

1 Appuyez sur la touche (Menu) sur le panneau de configuration. 2 Appuyez sur Réseau > Sans fil > Paramètres WLAN. 3 Appuyez sur OK pour CHOISIR la méthode de configuration désirée.

• Assistant (recommandée) : Dans ce mode, la configuration est automatique. L'appareil affichera une liste des réseaux disponibles parmi lesquels désirer. Après avoir choisi un réseau, l'imprimante demandera la clé de sécurité correspondante.
• Perso: Dans ce mode, les utilisateurs peuvent saisir ou modifier manuellement leur propre SSID, ou désirer l'option de sécurité en détails.

Configuration à l'aide de windows

Raccourci vers le programme Configuration sans fil sans CD : Si vous avez déjà installé le pilote d'impression une fois, alors vous pouvez accéder au programme Configuration sans fil sans CD. Dans le menu Démarrer, sélectionnez Programmes ou Tous les programmes > Samsung Printers > le nom de votre pilote d'impression > Programme de configuration sans fil.

Éléments à préparer

• Point d'accès.
• Ordinateur connecté au réseau
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil
• Câble USB

Création d'un réseau en infrastructure

1 Vérifiez si le cable USB est correctement raccordé à l'appareil. 2 Mettez votre ordinateur, votre point d'accès et votre appareil sous tension. 3 Insérez le CD de logiciels fourni dans le lecteur. 4 Cliquez sur Installer maintenant. 5 Lisez le Contrat de licence et sélectionnez J'accepte les dispositions du contrat de licence. Ensuite, cliquez sur Suivant. 6 Choisissez l'option dans Utilisation des fonctions optimisées et participation au programme de collecte d'informations sur l'utilisation des imprimantes. Ensuite, cliquez sur Suivant. 7 Sélectionnez Configurer la connexion au réseau sans fil à l'aide d'un cable USB dans l'écran Type de connexion de l'imprimante. Cliquez sur Su Suivant. 8 Lorsque la recherche est terminée, la fenêtre affiche les périphériques connectés au réseau sans fil. Sélectionnez le nom (SSID) du point d'accès que vous souhaitez utiliser et cliquez sur Suivant.

Si le réseau sans fil est déjà configuré, la fenêtre Informations sur le réseau sans fil apparaît. Sélectionnez Je souhaite installer le logiciel avec les paramètres actuels. (Recommandé). Cliquez sur Suivant.

Si vous ne pouvez pas tracer le nom du réseau que vous voulez sélectionner, ou si vous voulez définir manuellement la configuration sans fil, cliquez sur Réglage avancé.

• Entrez le nom du réseau sans fil : Saisissez le SSID du point d'accès (le SSID est sensible à la casse). Mode de fonctionnement : Sélectionnez Infrastructure.
• Authentication: Sélectionnez un type d'authentication.

Sys. ouvert: L'authentication n'est pas utilisée et le cryptage peut l'être ou non, en fonction de l'enjeu de sécurité des données.

Clé part.: L'authentication est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau.

WPA Personal ou WPA2 Personal: Sélectionnez cette option pour authenticate le serveur d'impression à partir d'une clé pré-partagée WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée), qui est configurée manuellement sur le point d'accès et sur chacun de ses clients.

• Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128, TKIP, AES, TKIP AES).
• Mot de passe du réseau: saisissez la valeur du mot de passe de cryptage réseau.
• Confirmez le mot de passe du réseau: confirmez la valeur du mot de passe de cryptage réseau.
• Indice de clé WEP : Si vous utilisez le cryptage WEP, sélectionnez l'Indice de clé WEP approprié.

Configuration du réseau sans fil

La fenêtre de la sécurité du réseau sans fil s'affiche lorsque des paramètres de sécurité sont définis pour le point d'accès.

Saisissez le mot de passe du réseau du point d'accès (ou du routeur).

Lorsque la fenêtre de connexion au réseau apparait, déconnectez le câble réseau. Ensuite, cliquez sur Suivant. La connexion du câble réseau peut interférer avec la recherche des périphériques sans fil. Si votre imprimante prend en charge Wi-Fi Direct, l'écran suivant apparait.

Cliquez sur Suivant.

• L'utilisation de Samsung Easy Printer Manager vous permet de construire le réseau Wi-Fi Direct (voir « Configuration de Wi-Fi Direct » à la page 178).
• Nom de Wi-Fi Direct : par défaut, le nom Wi-Fi Direct est le nom du modèle et sa longueur maximale est de 22 caractères.
• Configuration du mot de passe est une chaîne numérique et sa longueur est comprise entre 8 et 64 caractères.

11 Lorsque le paramétrage du réseau sans fil est terminé, débranchez le câble USB entre l'ordinateur et l'appareil. Cliquez sur Suivant. 12 Cliquez sur Suivant lorsque la fenêtre Imprimantes trouvées s'affiche. 13 Sélectionnez les composants à installer. Cliquez sur Suivant. 14 Une fois les composants sélectionnés, vous pouvez aussi modifier le nom de l'appareil, définir l'appareil à partager sur le réseau, définir l'appareil en tant qu'appareil par défaut et modifier le nom de port de chaque appareil. Cliquez sur Suivant. 15 Si vous souhaitez enregistrer votre appareil sur le site Internet de Samsung et recevoir des informations utiles, cliquez sur Inscription en ligne. Sinon, cliquez sur Terminer.

Réseau ad-hoc via un câble USB

Si vous ne possédez pas de point d'accès (AP), vous pouvez toujours connecter l'appareil sans fil à votre ordinateur en configurant un réseau sans fil ad-hoc en suivant les étapes simples ci-dessous.

Éléments à préparer

• Ordinateur connecté au réseau
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil
• Câble USB

Création du réseau ad-hoc sous windows

1 Vérifiez si le câble USB est correctement raccordé à l'appareil. 2 Mettez l'ordinateur et l'appareil réseau sans fil sous tension. 3 Insérez le CD de logiciels fourni dans le lecteur. 4 Cliquez sur Installer. 5 Lisez le Contrat de licence et sélectionnez J'accepte les dispositions du contrat de licence. Ensuite, cliquez sur Suivant.

6 Choisissez l'option dans Utilisation des fonctions optimisées et participation au programme de collecte d'informations sur l'utilisation des imprimantes. Ensuite, cliquez sur Suivant. 7 Sélectionnez Configurer la connexion au réseau sans fil à l'aide d'un cable USB dans l'écran Type de connexion de l'imprimante. Cliquez sur Suivant. 8 Une fois la recherche des réseaux sans fil terminée, la liste des réseaux sans fil détectés par votre appareil s'affiche. Cliquez sur Réglage avancé.

• Entrez le nom du réseau sans fil : Saisissez le nom de SSID souhaité (le SSID est sensible à la casse). Mode de fonctionnement : Sélectionnez Ad-hoc.
• Canal: Sélectionnez le canal. (Régl. auto ou 2 412 MHz à 2 467 MHz).
• Authentication: Sélectionnez un type d'authentification.

Sys. ouvert: L'authentication n'est pas utilisée et le cryptage peut l'être ou non, en fonction de l'enjeu de sécurité des données. Clé part.: L'authentication est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau.

• Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128).
• Mot de passe du réseau: saisissez la valeur du mot de passe de cryptage réseau.

Configuration du réseau sans fil

• Confirmez le mot de passe du réseau : confirmez la valeur du mot de passe de cryptage réseau.
• Indice de clé WEP : Si vous utilisez le cryptage WEP, sélectionnez l'Indice de clé WEP approprié.

La fenêtre de la sécurité du réseau sans fil s'affiche lorsque des paramètres de sécurité ont été définis pour le réseau ad-hoc.

Sélectionnez Sys. ouvert ou Clé part. pour l'authentification et cliquez sur Suivant.

• Le WEP (Wired Equivalent Privacy) est un protocole de sécurité destiné à empêcher tout accès non autorisé à votre réseau sans fil. Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l'aide d'une clé de cryptage WEP 64 ou 128 bits.

La fenêtre regroupant les paramètres du réseau sans fil s'affiche. Vérifiez les paramètres et cliquez sur Suivant.

Avant de saisir l'adresse IP de l'appareil, vous devez disposer des informations de configuration réseau de l'ordinateur. Si la configuration réseau de l'ordinateur est définie sur DHCP, les paramètres du réseau doivent également l'être. De même, si la configuration réseau de l'ordinateur est définie sur Statique, les paramètres du réseau doivent également l'être.

Si votre ordinateur est défini sur DHCP et que vous souhaitez utiliser le paramètre Statique pour le réseau sans fil, vous devez contacter l'administrateur réseau pour obtenir l'adresse IP statique.

• Dans le cas de la méthode DHCP.

Si la méthode d'allocation d'adresses IP est DHCP, vérifie que DHCP apparait bien dans la fenêtre Confirmation de la configuration d'un réseau sans fil. Si la fenêtre affiche Statique, cliquez sur Modifier TCP/IP pour modifier la méthode d'attribution en Recevoir automatiquement l'adresse IP (DHCP).

• Dans le cas de la méthode statique.

Si la méthode d'affectation d'adresses IP est Statique, vérifie que Statique apparait bien dans la fenêtre Confirmation de la configuration d'un réseau sans fil. Si la fenêtre affiche DHCP, cliquez sur Modifier TCP/IP pour saisir l'adresse IP et d'autres valeurs de configuration réseau pour l'appareil.

Par exemple :

Si les informations réseau de l'ordinateur sont les suivantes :

• Adresse IP: 169.254.133.42
• Masque de sous-réseau: 255.255.0.0

Les informations réseau de l'appareil doivent alors être les suivantes:

• Adresse IP: 169.254.133.43
• Masque de sous-réseau: 255.255.0.0 (utilisez le masque de sous-réseau de l'ordinateur.)
• Passerelle: 169.254.133.1

Configuration du réseau sans fil

10 La fenêtre Configuration du réseau sans fil terminée s'ouvre. Cliquez sur Suivant. 11 Lorsque le paramétrage du réseau sans fil est terminé, débranchez le câble USB entre l'ordinateur et la machine. Cliquez sur Suivant. 12 Cliquez sur Suivant lorsque la fenêtre Imprimantes trouvées s'affiche. 13 Sélectionnez les composants à installer. Cliquez sur Suivant. 14 Une fois les composants sélectionnés, vous pouvez aussi modifier le nom de l'appareil, définir l'appareil à partager sur le réseau, définir l'appareil en tant qu'appareil par défaut et modifier le nom de port de chaque appareil. Cliquez sur Suivant. 15 Si vous souhaitez enregistrer votre appareil sur le site Internet de Samsung et recevoir des informations utiles, cliquez sur Inscription en ligne. Sinon, cliquez sur Terminer.

Éléments à préparer

• Point d'accès.
• Ordinateur connecté au réseau
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil
• Câble USB

Point d'accès via un câble USB (recommandée)

1 Vérifiez si le cable USB est correctement raccordé à l'appareil. 2 Mettez votre ordinateur, votre point d'accès et votre appareil sous tension. 3 Insérez le CD de logiciels fourni dans le lecteur. 4 Double-cliquez sur l'icône CD-ROM qui apparait sur le bureau du Mac. Double-cliquez sur le dossier MAC Installer > icône Installer OS X.

Configuration du réseau sans fil

6 Cliquez sur Continuer. 7 Lisez le contrat de licence et cliquez sur Continuer. 8 Cliquez sur Accepter pour accepter le contrat de licence. 9 Lorsqu'un message avertissant de la fermeture de toutes les applications en cours d'exécution sur votre ordinateur apparait, cliquez sur Continuer. 10 Cliquez sur le bouton Configuration du réseau sans fil dans le Volet des options d'utilisateur. 11 Lorsque la recherche est terminée, la fenêtre affiche les périphériques connectés au réseau sans fil. Sélectionnez le nom (SSID) du point d'accès que vous souhaitez utiliser et cliquez sur Suivant.

Si le réseau sans fil est déjà configuré, la fenêtre Informations sur le réseau sans fil apparaît. Sélectionnez Je souhaite installer le logiciel avec les paramètres actuels. (Recommanded). Ensuite, cliquez sur Suivant.

Lorsque vous définissez manuellement la configuration de réseau sans fil, cliquez sur Réglage avancé.

• Entrez le nom du réseau sans fil: Saisissez le SSID du point d'accès (le SSID est sensible à la casse). Mode de fonctionnement: Sélectionnez Infrastructure.
• Authentication: Sélectionnez un type d'authentication.

Sys. ouvert: L'authentication n'est pas utilisée et le cryptage peut l'être ou non, en fonction de l'enjeu de sécurité des données.

Clé partagée: L'authentication est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau.

WPA personnel ou WPA2 personnel: Sélectionnez cette option pour authentifier le serveur d'impression à partir d'une clé pré-partagée WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée) qui est configurée manuellement sur le point d'accès et sur chacun de ses clients.

• Cryptage: Sélectionnez le cryptage. (aucun, WEP64, WEP128, TKIP, AES)
• Mot de passe du réseau: saisissez la valeur du mot de passe de cryptage réseau.
• Confirmez le mot de passe du réseau: confirmez la valeur du mot de passe de cryptage réseau.
• Indice de clé WEP : Si vous utilisez le cryptage WEP, sélectionnez l'Indice de clé WEP approprié.

La fenêtre de la sécurité du réseau sans fil s'affiche lorsque des paramètres de sécurité sont définis pour le point d'accès.

Saisissez le mot de passe du réseau du point d'accès (ou du routeur).

Configuration du réseau sans fil

12 Si votre imprimante prend en charge Wi-Fi Direct, l'écran suivant apparait.

Cliquez sur Suivant.

Paramètres sans fil

Paramètres de Wi-Fi Direct

Votre imprimante prend en charge Wi-Fi Direct.

Étant donné que votre imprimante prend en charge le sans-fil, vous pouvez utiliser Wi-Fi Direct pour permettre à votre périphérique mobile de se connecter facilement à votre imprimante.

• L'utilisation de Samsung Easy Printer Manager vous permet de construire le réseau Wi-Fi Direct (voir « Configuration de Wi-Fi Direct » à la page 178).
• Nom de Wi-Fi Direct : par défaut, le nom Wi-Fi Direct est le nom du modèle et sa longueur maximale est de 22 caractères.
• Configuration du mot de passe est une chaîne numérique et sa longueur est comprise entre 8 et 64 caractères.

13 Lorsque le paramétrage du réseau sans fil est terminé, débranchez le câble USB entre l'ordinateur et la machine. 14 La configuration du réseau sans fil est terminée. Une fois l'installation terminée, cliquez sur Quitter.

Une fois connecté au réseau sans fil, vous devez installer le pilote d'un appareil afin de procéder à l'impression depuis une application (voir « Installation sous Mac » à la page 136).

Réseau ad-hoc via un câble USB

Si vous ne possédez pas de point d'accès (AP), vous pouvez toujours connecter l'appareil sans fil à votre ordinateur en configurant un réseau sans fil ad-hoc en suivant les indications simples suivantes.

Éléments à préparer

• Ordinateur connecté au réseau
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil
• Câble USB

Création du réseau ad-hoc sous mac

1 Vérifiez si le cable USB est correctement raccordé à l'appareil. 2 Mettez l'ordinateur et l'appareil réseau sans fil sous tension. 3 Insérez le CD de logiciels fourni dans le lecteur. 4 Double-cliquez sur l'icône CD-ROM qui apparait sur le bureau du Mac. Double-cliquez sur le dossier MAC Installer > icône Installer OS X. 6 Cliquez sur Continuer.

7 Lisez le contrat de licence et cliquez sur Continuer. 8 Cliquez sur Accepter pour accepter le contrat de licence. 9 Lorsqu'un message avertissant de la fermeture de toutes les applications en cours d'exécution sur votre ordinateur apparait, cliquez sur Continuer. 10 Cliquez sur le bouton Configuration du réseau sans fil dans le Volet des options d'utilisateur. 11 Une fois la recherche des réseaux sans fil terminée, la liste des réseaux sans fil détectés par votre appareil s'affiche. Cliquez sur Réglage avancé.

• Entrez le nom du réseau sans fil : Saisissez le nom de SSID (le SSID est sensible à la casse). Mode de fonctionnement : Sélectionnez Ad-hoc.
• Canal: Sélectionnez le canal (Régl. auto ou 2412 MHz à 2467 MHz).
• Authentication: Sélectionnez un type d'authentication. Sys. ouvert: L'authentication n'est pas utilisée et le cryptage peut l'être ou non, en fonction de l'enjeu de sécurité des données. Clé partagée: L'authentication est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau.
• Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128).
• Mot de passe du réseau: saisissez la valeur du mot de passe de cryptage réseau.

Configuration du réseau sans fil

• Confirmez le mot de passe du réseau : confirmez la valeur du mot de passe de cryptage réseau.
• Indice de clé WEP : Si vous utilisez le cryptage WEP, sélectionnez l'Indice de clé WEP approprié.

La fenêtre de la sécurité du réseau sans fil s'affiche lorsque des paramètres de sécurité ont été définis pour le réseau ad-hoc.

Sélectionnez Sys. ouvert ou Clé partagée pour l'authentification et cliquez sur Suivant.

• Le WEP (Wired Equivalent Privacy) est un protocole de sécurité destiné à empêcher tout accès non autorisé à votre réseau sans fil. Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l'aide d'une clé de cryptage WEP 64 ou 128 bits.

La fenêtre regroupant les paramètres du réseau sans fil s'affiche. Vérifiez les paramètres et cliquez sur Suivant.

Avant de saisir l'adresse IP de l'appareil, vous devez disposer des informations de configuration réseau de l'ordinateur. Si la configuration réseau de l'ordinateur est définie sur DHCP, les paramètres du réseau doivent également l'être. De même, si la configuration réseau de l'ordinateur est définie sur Statique, les paramètres du réseau doivent également l'être.

Si votre ordinateur est défini sur DHCP et que vous souhaitez utiliser le paramètre Statique pour le réseau sans fil, vous devez contacter l'administrateur réseau pour obtenir l'adresse IP statique.

• Dans le cas de la méthode DHCP.

Si la méthode d'allocation d'adresses IP est DHCP, vérifie que DHCP apparait bien dans la fenêtre Confirmation de la configuration d'un réseau sans fil. Si la fenêtre affiche Statique, cliquez sur Modifier TCP/IP pour modifier la méthode d'attribution en Recevoir automatiquement l'adresse IP (DHCP).

• Dans le cas de la méthode statique.

Si la méthode d'affectation d'adresses IP est Statique, vérifie que Statique apparait bien dans la fenêtre Confirmation de la configuration d'un réseau sans fil. Si la fenêtre affiche DHCP, cliquez sur Modifier TCP/IP pour saisir l'adresse IP et d'autres valeurs de configuration réseau pour l'appareil.

Par exemple :

Si les informations réseau de l'ordinateur sont les suivantes :

• Adresse IP: 169.254.133.42
• Masque de sous-réseau: 255.255.0.0

Les informations réseau de l'appareil doivent alors être les suivantes :

• Adresse IP: 169.254.133.43
• Masque de sous-réseau: 255.255.0.0 (utilisez le masque de sous-réseau de l'ordinateur.)
• Passerelle: 169.254.133.1

Configuration du réseau sans fil

Lorsque la fenêtre de confirmation de la connexion par câble réseau apparaît, débranchez le câble réseau, puis cliquez sur Suivant.

Si le câble réseau est branché, il peut être difficile de trouver l'appareil lors de la configuration du réseau sans fil.

14 La connexion au réseau sans fil s'effectue en fonction de la configuration réseau. 15 La configuration du réseau sans fil est terminée. Une fois l'installation terminée, cliquez sur Quitter.

Une fois connecté au réseau sans fil, vous devez installer le pilote d'un appareil afin de procéder à l'impression depuis une application (voir « Installation sous Mac » à la page 136).

Utilisation d'un câble réseau

Si l'appareil ne prend pas en charge le port réseau, il ne pourrait pas utiliser cette fonction (voir « Vue arrêté » à la page 22).

Votre appareil est compatible réseau. Quelques procédures de configuration sont néanmoins nécessaires pour qu'il puisse fonctionner avec votre réseau.

• Une fois connecté au réseau sans fil, vous devez installer le pilote d'un appareil afin de procéder à l'impression depuis une application (voir « Installation du pilote sur le réseau » à la page 145).
• Consultez votre administrateur réseau ou la personne ayant configuré votre réseau sans fil pour plus d'informations concernant votre configuration réseau.

Éléments à préparer

• Point d'accès.
• Ordinateur connecté au réseau
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil Cable réseau

Impression d'un rapport de configuration réseau

Vous pouvez identifier les paramètres réseau de votre appareil en imprimant un rapport de configuration réseau.

Voir « Impression d'un rapport de configuration réseau » à la page 142.

Définition d'adresse IP à l'aide du programme setip (windows)

Ce programme permet de configurer manuellement l'adresse réseau IP de votre appareil à l'aide de son adresse MAC pour communiquer avec l'appareil. L'adresse MAC est le numéro de série matériel de l'interface réseau et peut être trouvée sur le Rapport de configuration réseau.

Voir « Création d'une adresse IP » à la page 142.

Configuration du réseau sans fil de l'appareil

Avant de démarrer, vous devez connaître le nom réseau (SSID) de votre réseau sans fil et la clé réseau, le cas échéant. Ces informations ont été définies lors de l'installation du point d'accès (ou du routeur sans fil). Si vous ne connaissiez pas votre environnement sans fil, consultez la personne qui a installé le réseau.

Pour configurer les paramètres sans fil, vous pouvez utiliser le Service Web SyncThru™.

Utilisation du syncthru™ web service

Avant de procéder à la configuration sans fil des paramètres, vérifiez l'état de connexion du câble.

1 Vérifiez si le câble réseau est connecté à l'appareil. Si ce n'est pas le cas, connectez l'appareil avec un câble réseau standard. 2 Démarrez un navigateur Web, comme Internet Explorer, Safari, ou Firefox, et entrez la nouvelle adresse IP de votre appareil dans la fenêtre du navigateur.

Par example:

http://192,168,1,133/

3 Cliquez sur Ouverture de session en haut à droite du site Web SyncThru™ Web Service. 4 Saisissez l'ID et le Mot de passe, puis cliquez sur Ouverture de session. Pour des raisons de sécurité, nous vous recommandons de modifier le mot de passe par défaut.

ID: admin Mot de passe: sec00000

Lorsque la fenêtre Service Web SyncThru™ s'ouvre, cliquez sur Config. réseau. Cliquez sur Sans fil > Assistant.

Configuration du réseau sans fil

L'assistant vous aidera à configurer le réseau sans fil. Cependant, si vous souhaitez configurer directement le réseau sans fil, sélectionnez PERSONNALISE.

Sélectionnez Nom du réseau (SSID) dans la liste.

• SSID: SSID (Service Set Identifier) est le nom qui permet d'identifier un réseau sans fil. Les points d'accès et périphériques sans fil qui tentent de se connecter à un réseau sans fil doivent utiliser le même SSID. Le SSID est sensible à la casse.
• Mode de fonctionnement: Le Mode de fonctionnement se rapporte au type de connexion sans fil (voir « Nom du réseau sans fil et clé réseau » à la page 158).
• dans un environnement peer-to-peer (poste à poste). Infrastructure: permet aux périphériques sans fil de communiquer entre eux via un point d'accès.

Si le Mode de fonctionnement de votre réseau est Infrastructure, sélectionnez le SSID du point d'accès. Si le Mode de fonctionnement est Ad-hoc, sélectionnez le SSID de l'appareil. Notez que « Portthru » est le SSID par défaut de votre appareil.

8 Cliquez sur Suivant. Si une fenêtre de paramètres de sécurité sans fil s'affiche, saisissez le mot de passe enregistré (mot de passe réseau) et cliquez sur Suivant. 9 Dans la fenêtre de confirmation qui s'affiche, vérifiez votre configuration sans fil. Si la configuration est correcte, cliquez sur Appliquer.

Déconnectez le câble réseau (standard ou réseau). Notre appareil doit ensuite commencer à communiquer sans fil avec le réseau. Dans le cas du mode Ad-Hoc, vous pouvez utiliser simultanément un LAN sans fil et un LAN câble. 10 Insérez le CD du logiciel fourni dans votre lecteur de CD-ROM, puis suivez les instructions de la fenêtre pour configurer le réseau sans fil.

Activation/désactivation du réseau wi-fi

Si votre appareil comporte un écran d'affichage, vous pouvez également activer/désactiver le réseau Wi-Fi à partir du panneau de commande de l'appareil à l'aide du menu Réseau.

1 Vérifiez si le câble réseau est correctement raccordé à l'appareil. Si ce n'est pas le cas, connectez l'appareil avec un câble réseau standard. 2 Démarrez un navigateur Web, comme Internet Explorer, Safari, ou Firefox, et entrez la nouvelle adresse IP de votre appareil dans la fenêtre du navigateur.

Par exemple:

http://192,168,1,133/

3 Cliquez sur Ouverture de session en haut à droite du site Web SyncThru™ Web Service. 4 Saisissez l'ID et le Mot de passe, puis cliquez sur Ouverture de session. Pour des raisons de sécurité, nous vous recommandons de modifier le mot de passe par défaut.

ID: admin Mot de passe: sec00000

5 Lorsque la fenêtre Service Web SyncThru™ s'ouvre, cliquez sur Config. réseau. 6 Cliquez sur Sans fil > PERSONNALISE.

Vous pouvez également activer ou désactiver le réseau Wi-Fi.

Configuration de l'impression via wi-fi direct pour mobiles

Wi-Fi Direct est une méthode de connexion poste à poste facile à configurer entre l'imprimante certifiée Wi-Fi Direct et un périphérique mobile qui procure une connexion sécurisée et une meilleure bande passante que le mode ad hoc.

Grâce à Wi-Fi Direct, vous pouvez connecter votre imprimante à un réseau Wi-Fi Direct tout en vous connectant à un point d'accès. De plus, vous pouvez utiliser un réseau filaire et un réseau Wi-Fi Direct simultanément, de telle façon que plusieurs utilisateurs peuvent accéder et imprimer des documents à la fois à partir du réseau Wi-Fi Direct et du réseau filaire.

Configuration du réseau sans fil

• Vous ne pouvez pas connecter votre périphérique mobile à Internet par le biais du réseau Wi-Fi Direct de l'imprimante.
• La liste des protocoles pris en charge peut différer de celle de votre réseau, les réseaux Wi-Fi Direct ne prennant PAS en charge l'IPv6, le filtrage du réseau, l'IPSec, le WINS et les services SLP.
• Le nombre maximal de périphériques pouvant être connectés via Wi-Fi Direct est 3.

Configuration de wi-fi direct

Vous pouvez activer la fonction Wi-Fi Direct en suivant l'une des méthodes suivantes.

À partir de l'ordinateur connecté par câble USB (recommandée)

Lorsque l'installation du pilote est terminée, Samsung Easy Printer Manager peut être configuré et vous pouvez apporter des modifications à Wi-Fi Direct.

Samsung Easy Printer Manager est disponible uniquement pour les utilisateurs de Windows et de Macintosh.

• Dans le menu Démarrer, Sélectionnez Programmes ou Tous les programmes > Samsung Printers > Samsung Easy Printer Manager > Paramètres du périphérique > Réseau.
• Wi-Fi Direct activé/désactivé : Sélectionnez Activé pour activer.
• Nom du périphérique : entrez le nom de l'imprimante afin de rechercher votre imprimante sur un réseau sans fil. Par défaut, le nom du périphérique est le nom du modèle.
• Adresse IP : entrez l'adresse IP de l'imprimante. Cette adresse IP n'est utilisée que sur le réseau local et non pas sur le réseau filaire ou sans fil en infrastructure. Nous vous recommandons d'utiliser l'adresse IP locale par défaut (l'adresse IP locale par défaut de l'imprimante pour le Wi-Fi Direct est 192.168.3.1).
• Propriétaire du groupe : activez cette option pour affecter l'imprimante au propriétaire d'un groupe Wi-Fi Direct. Le Propriétaire du groupe joue le même rôle qu'un point d'accès sans fil. Nous vous recommandons d'activer cette option.
• Mot de passe réseau : si votre imprimante est du type Propriétaire du groupe, un Mot de passe réseau est requis pour que les autres périphériques mobiles puissent se connecter à votre imprimante. Vous pouvez configurer un mot de passe réseau vous-même, ou bien vous pouvez conserver le mot de passe réseau fourni et généré au hasard par défaut.

Configuration du réseau sans fil

À partir de l'appareil (appareils sans écran d'affichage)

L'accès aux menus peut varier d'un modèle à l'autre (voir « Accès au menu » à la page 29).

• Ou sélectionnez Configurat > Configuration de la machine > Suite > Configuration réseau > Sans fil > Wi-Fi Direct sur l'écran tactile. Activez Wi-Fi Direct.

Si vous imprimante utilise un câble réseau ou un point d'accès sans fil, vous pouvez activer et configurer le Wi-Fi Direct dans SyncThru™ Web Service.

• Accédez à SyncThru™ Web Service, sélectionnez Paramètres > Config. réseau > Sans fil > Wi-Fi Direct.
• Activez ou désactivez Wi-Fi Direct et configurez les autres options.

Pour les utilisateurs de Linux :

• imprimez un rapport de configuration du réseau IP afin de vérifier le début (voir « Impression d'un rapport de configuration réseau » à la page 142).
• Accédez à Service Web SyncThru, Sélectionnez Paramètres > Config. réseau > Sans fil > Wi-Fi Direct.
• Activez ou désactivez Wi-Fi Direct.

Configuration du périphérique mobile

• Après avoir configuré le Wi-Fi Direct à partir de l'imprimante, consultez le mode d'emploi du périphérique mobile que vous utilisez pour configurer son Wi-Fi Direct.
• Après avoir configuré le Wi-Fi Direct, vous devez télécharger une application d'impression mobile. (Par exemple, Samsung Mobile printer) afin d'imprimer à partir de votre smartphone.

• Lorsque vous avez trouvé une imprimante à laquelle vous souhaitez vous connecter à partir de votre périphérique mobile, sélectionnez l'imprimante : le voyant de l'imprimante clignotera. Appuyez sur la touche WPS de l'imprimante : celle-ci se connectera à votre périphérique mobile.
• Si votre périphérique mobile ne prend pas en charge le Wi-Fi Direct, vous devez entrer la « clé réseau » de l'imprimante au lieu d'appuyer sur la touche WPS.

Imprimantes introuvables

• Notre appareil n'est peut-être pas allumé. Mettez l'ordinateur et l'appareil sous tension.
• Le câble USB n'est pas raccordé entre l'ordinateur et l'appareil. Raccordez votre appareil à votre ordinateur à l'aide du câble USB.
• L'appareil ne prend pas en charge le réseau sans fil. Consultez le mode d'emploi du CD de logiciels fourni avec votre appareil et préparez un appareil réseau sans fil.

Échec de la connexion - nom de réseau sans fil introuvable

• L'appareil ne parvient pas à tracer le nom du réseau (SSID) que vous avez sélectionné ou saisi. Vérifiez le nom de réseau (SSID) sur votre point d'accès et essayez de vous connecter à nouveau. Le point d'accès n'est pas allumé. Mettez le point d'accès sous tension.

Échec de la connexion - sécurité incorrecte

• La sécurité n'est pas correctement configurée. Vérifiez la sécurité configurée au niveau de votre point d'accès et de votre appareil.

Échec de la connexion - erreur de connexion générale

• Voiture ordinateur ne reçoit pas de signal de votre appareil. Vérifiez le cable USB et l'alimentation de l'appareil.

Étape de la connexion - réseau cable connecté

• L'appareil est raccordé avec un câble de réseau cable. Déconnectez le câble de réseau cable de votre appareil.

Échéance de la connexion - attribution de l'adresse IP

• Éteignez, puis rallumez le point d'accès (ou le routeur sans fil) et l'appareil.

Erreur de connexion à l'ordinateur

• L'adresse réseau configurée ne permet pas d'établir la connexion entre l'ordinateur et l'appareil.
• Dans le cas d'un environnement réseau DHCP, l'appareil reç

Configuration du réseau sans fil

Si la tâche d'impression ne fonctionne pas en mode DHCP, le problème peut provenir de la modification automatique de l'adresse IP. Comparez les adresses IP du produit et du port d'impression.

1. Imprimez le rapport sur les informations du réseau de votre imprimante, puis vérifiez l'adresse IP (voir « Impression d'un rapport de configuration réseau » à la page 142). 2. Vérifiez l'adresse IP du port d'impression sur votre ordinateur.

a Cliquez sur le menu Windows Démarrer. b Sous Windows XP/Server 2003, Sélectionnez Imprimantes et télécopieurs.

• Sous Windows Server 2008/Vista, Sélectionnez Panneau de configuration > Matériel et audio > Imprimantes.
• Sous Windows 7, Sélectionnez Panneau de configuration > Périphériques et imprimantes.
• Sous Windows Server 2008 R2, Sélectionnez Panneau de configuration > Matériel > Périphériques et imprimantes.

c Cliquez avec le bouton droit sur votre appareil. d Sous Windows XP/2003/2008/Vista, sélectionnez Propriétés. Sous Windows 7 et Windows Server 2008 R2, sélectionnez, dans les menus contextuels, les Propriétés de l'imprimante. Si la marque accompany l'élement Propriétés de l'imprimante, vous pouvez sélectionner les autres pilotes d'impression reliés à l'imprimante sélectionnée.

Cliquez sur l'onglet Port. Cliquez sur le bouton Configurer le port.... Vérifiez si Nom de l'imprimante ou adresse IP est l'adresse IP de la feuille de configuration du réseau.

Modifiez l'adresse IP du port d'impression si elle est différente de celle du rapport sur les informations du réseau.

Si vous souhaitez utiliser le CD d'installation du logiciel pour modifier l'IP du port, connectez-vous à une imprimante du réseau. Ensuite, reconnectez l'adresse IP.

• Dans le cas d'un environnement réseau statique

L'appareil utilise l'adresse statique lorsque l'ordinateur est configuré sur adresse statique.

Par exemple :

Si les informations réseau de l'ordinateur sont les suivantes :

• Adresse IP: 169.254.133.42
• Masque de sous-réseau: 255.255.0.0

Les informations réseau de l'appareil doivent alors être les suivantes :

• Adresse IP: 169.254.133.43
• Masque de sous-réseau: 255.255.0.0 (utilisez le masque de sous-réseau de l'ordinateur.)
• Passerelle: 169.254.133.1

Autres problèmes

Si des problèmes survennent alors que vous utilisez l'appareil sur un réseau, vérifiez les éléments suivants:

Pour obtenir des informations sur le point d'accès (ou le routeur sans fil), consultez son propre mode d'emploi.

• Il est possible que votre ordinateur, votre point d'accès (ou routeur sans fil) ou votre appareil ne soit pas sous tension.
• Vérifiez la réception sans fil autour de l'appareil. Si le routeur est éloigné de l'appareil ou s'il y a un obstacle, vous pourriez avoir des difficultés à recevoir le signal.
• Éteignez, puis rallumez le point d'accès (ou le routeur sans fil), l'appareil et l'ordinateur. Cela peut parfois permettre de recaper la communication réseau.
• Vérifiez si le pare-feu logiciel (V3 ou Norton) bloque la communication. Si l'ordinateur et l'appareil raccordés sur un même réseau ne peuvent pas se trouver, un pare-feu peut bloquer la communication. Reportez-vous au mode d'emploi du pare-feu pour le désactiver, puis relancez la recherche de l'appareil.
• Vérifiez si l'adresse IP de l'appareil est correctement affectée. Vous pouvez vérifier l'adresse IP en imprimant le rapport de configuration réseau.
• ). S'il possède un mot de passe, consultez l'administrateur du point d'accès (ou routeur sans fil).
• Vérifiez l'adresse IP de l'appareil. Réinstallez le pilote de l'appareil et modifiez les paramètres pour connecter l'appareil au réseau. En raison des caractéristiques de DHCP, l'adresse IP affectée peut changer si l'appareil n'est pas utilisé pendant une longue période ou si le point d'accès a été redéfini.

Enregistrez l'adresse MAC du produit lorsque vous configurez le serveur DHCP sur le point d'accès (ou le routeur sans fil). Ensuite, vous pouvez toujours utiliser l'adresse IP associée à l'adresse MAC. Vous pouvez identifier l'adresse MAC de votre appareil en imprimant un rapport de configuration réseau (voir « Impression d'un rapport de configuration réseau » à la page 142).

• Vérifiez l'environnement sans fil. Vous pourriez ne pas être en mesure de vous connecter au réseau dans l'environnement d'infrastructure, au sein duquel vous devez saisir les informations d'un utilisateur avant de vous connecter au point d'accès (ou au routeur sans fil).
• Cet appareil ne prend en charge que les normes IEEE 802.11 b/g/n et Wi-Fi. Les autres types de communication sans fil (par exemple, Bluetooth), ne sont pas pris en charge.
• Lorsque vous utilisez le mode Ad-hoc, pour les systèmes d'exploitation tels que Windows Vista, vous pourriez avoir à définir les paramètres de connexion réseau à chaque fois que vous utilisez l'appareil sans fil.
• Vous ne pouvez pas utiliser simultanément le mode Infrastructure et le mode Ad-hoc pour un appareil réseau sans fil Samsung. L'appareil se trouve à portée du réseau sans fil.

Configuration du réseau sans fil

• L'appareil ne se trouve pas à proximité d'obstacles susceptibles de bloquer le signal sans fil.

Retirez tout objet métallique de grande taille placé entre le point d'accès (ou le routeur sans fil) et l'appareil.

Assurez-vous que l'appareil et le point d'accès sans fil (ou le routeur sans fil) ne sont pas séparés par des poteaux, des murs ou des colonnes de support contenant du métal ou du béton.

• L'appareil ne se trouve pas à proximité d'autres appareils électroniques qui pourraient provoquer des interférences avec le signal sans fil. De nombreux appareils peuvent provoquer des interférences avec le signal sans fil, et notamment les fours à micro-ondes et certains périphériques Bluetooth.
• Si la configuration de votre point d'accès (ou de votre routeur sans fil) change, vous devrez reconfigurer le réseau sans fil de votre produit.
• Le nombre maximal de périphériques pouvant être connectés via Wi-Fi Direct est 3.
• Si Wi-Fi Direct est activé, la connexion entre le point d'accès (ou le routeur sans fil) et l'appareil sera l'interface 802.11b/g.

Samsung MobilePrint est une application gratuite qui permet aux utilisateurs d'imprimer des photos, des documents et des pages Internet à partir d'un smartphone ou d'une tablette. Samsung MobilePrint est compatible non seulement avec les smartphones Android, Windows et iOS, mais également avec les iPod Touch et les Tablet PC. Il permet de connecter votre périphérique mobile à une imprimante Samsung connectée au réseau, ou à une imprimante sans fil par le biais d'un point d'accès WiFi. L'installation d'un nouveau pilote ou le paramétrage du réseau sont inutiles : installez tout simplement l'application Samsung MobilePrint, qui détectera automatiquement les imprimantes Samsung compatibles. En plus de l'impression de photos, de pages Internet et de fichiers PDF, la numérisation est également prise en charge. Si vous possédez une imprimante multifonctions Samsung, vous pouvez numériser n'importe quel document au format JPG, PDF ou PNG, pour pouvoir l'afficher rapidement et facilement sur votre périphérique mobile.

Téléchargement de samsung mobileprint

Pour télécharger Samsung MobilePrint, accédez à la boutique d'applications (Samsung Apps, Android Market, App Store, Marketplace) de votre périphérique mobile, puis recherchez « Samsung MobilePrint ». Vous pouvez également utiliser iTunes (pour les périphériques Apple) ou Marketplace (pour les périphériques Windows) sur votre ordinateur.

Android

iOS

Systèmes d'exploitation mobiles pris en charge

Android OS 2.1 ou supérieur iOS 4.0 ou supérieur Windows Phone 7 ou supérieur

Péripéties pris en charge

iOS 4.0 ou supérieur: iPod Touch, iPhone, iPad - Android OS 2.1 ou supérieur: Galaxy S, Galaxy S2, Galaxy Tab et les péripériques mobiles sous Android - Windows Phone 7 ou supérieur: Péripériques mobiles Samsung Focus, Omnia7, OmniaW et Windows

AirPrint permet d'imprimer sans fil depuis iPhone, iPad et iPod touch utilisant la dernière version iOS.

Configuration d'airprint

Les protocoles Bonjour (mDNS) et IPP sont requis sur votre appareil pour pouvoir utiliser la fonction AirPrint. Vous pouvez activer la fonction AirPrint de l'une des façons suivantes.

1 Vérifiez si l'appareil est correctement raccordé au réseau. 2 Démarrez un navigateur Internet, comme Internet Explorer, Safari, ou Firefox, et entrez la nouvelle adresse IP de votre appareil dans la fenêtre du navigateur.

Par example:

http://192,168,1,133/

3 Cliquez sur Ouverture de session en haut à droite du site Web SyncThru™ Web Service.

4 Saisissez l'ID et le Mot de passe, puis cliquez sur Ouverture de session. Saisissez l'ID et le mot de passe par défaut suivants. Pour des raisons de sécurité, nous vous recommendons de modifier le mot de passe par défaut.

ID: admin Mot de passe: sec00000

5 Lorsque la fenêtre Service Web SyncThru™ s'ouvre, cliquez sur Paramètres > Config. réseau. 6 Cliquez sur Raw TCP/IP, LPR, IPP ou sur mDNS. Vous pouvez activer le protocole IPP ou mDNS.

Par exemple, le manuel de l'iPad fournit les instructions suivantes :

1 Ouvrez l'e-mail, la photo, la page Internet ou le document que vous souhaitez imprimer. 2 Touchez l'icône d'action ( ). 3 Sélectionnez le nom de votre pilote d'impression et le menu d'options à configurer. 4 Touchez le bouton Imprimer. Lancez l'impression.

Annulation d'une tâche d'impression : pour annuler une tâche d'impression ou pour consulter le résumé de l'impression, cliquez sur l'icône du centre d'impression ( ) dans la zone multitâches. Vous pouvez cliquer sur Annuler dans le centre d'impression.

Google cloud print™

Google Cloud Print™ est un service vous permettant d'effectuer une impression sur une imprimante, à l'aide de votre smartphone, de votre tablette, ou de tout autre périphérique connecté à Internet. Enregistrez tout simplement votre compte Google sur l'imprimante : vous êtes alors prêt à utiliser le service Google Cloud Print™. Vous pouvez imprimer votre document ou votre e-mail à l'aide du système d'exploitation Chrome, du navigateur Chrome, ou d'une application Gmail™/ Google Docs™ de votre périphérique mobile, aussi vous n'avez pas besoin d'installer le pilote d'impression sur le périphérique mobile. Consultez le site Internet de Google (http://www.google.com/cloudprint/learn/ ou http://support.google.com/cloudprint) pour plus d'informations sur Google Cloud Print™.

Enregistrement de votre compte google sur l'imprimante

Assurez-vous que l'imprimante est sous tension et qu'elle est connectée à un réseau filaire ou sans fil. Un accès à Internet est important. - Vous devez créer votre compte Google à l'avance.

1 Ouvrez le navigateur Chrome. 2 Rendez-vous sur www.google.com.

3 Connectez-vous au site Internet de Google à l'aide de votre adresse Gmail™. 4 Saisissez l'adresse IP de votre imprimante dans le champ d'adresse, puis appuyez sur la touche Entrée ou cliquez sur Atteindre. 5 Cliquez sur Ouverture de session en haut à droite du site Internet SyncThru™ Web Service. 6 S'il s'agit de votre première connexion à Service Web SyncThru™, vous devez vous connecter en tant qu'administrateur. Saisissez l'ID et le mot de passe par défaut suivants. Pour des raisons de sécurité, nous vous recommandons de modifier le mot de passe par défaut.

ID: admin Mot de passe: sec00000

Si l'environnement réseau utilise un serveur proxy, vous devez configurer l'IP du proxy et le nombre de port dans Paramètres > Config. réseau > Google Cloud Print > Configuration du proxy. Contactez votre fournisseur de services en réseau ou votre administrateur du réseau pour plus d'informations. Lorsque la fenêtre Service Web SyncThru™ s'ouvre, cliquez sur Paramètres > Config. réseau > Google Cloud Print.

Google cloud print™

Saisissez le nom et la description de votre imprimante. Cliquez sur Enregistrer.

La fenêtre surgissante de confirmation apparait.

Si vous avez configuré le navigateur pour bloquer les fenêtres surgissantes, la fenêtre de confirmation n'apparaîtra pas. Autorisez le site à afficher des fenêtres surgissantes.

10. Cliquez sur Terminer l'enregistrement de l'imprimante. 11. Cliquez sur Gestion de vos imprimantes.

Désormais, votre imprimante est enregistrée dans le service Google Cloud Print™.

Les périphériques prenant en charge Google Cloud Print™ apparaîtront dans la liste.

Impression à l'aide de google cloud print™

La procédure d'impression varie selon l'application ou le périphérique que vous utilisez. Vous pouvez consulter la liste des applications prenant en charge le service Google Cloud Print™.

Assurez-vous que l'imprimante est sous tension et qu'elle est connectée à un réseau filaire ou sans fil. Un accès à Internet est important.

Impression à partir d'une application sur un périphérique mobile

Les étapes suivantes sont un exemple d'utilisation de l'application Google Docs™ sur un téléphone mobile Android.

1. Installez l'application Cloud Print sur votre périphérique mobile.

Si vous ne possédez pas l'application, téléchargez-la dans la boutique d'applications, comme l'Android Market ou l'App Store.

2 Accédez à l'application Google Docs™ sur votre périphérique mobile.

Google cloud print™

3. Touchez le bouton des options du document que vous souhaitez imprimer. 4. Touchez le bouton d'envoi. 5. Touchez le bouton Cloud Print. 6. Si vous le souhaitez, configurez les options d'impression. 7. Touchez Click here to Print.

Impression à partir du navigateur chrome

Les étapes suivantes ont un exemple d'utilisation du navigateur Chrome.

1 Lancez Chrome. 2 Ouvrez le document ou l'e-mail que vous souhaitez imprimer. 3 Cliquez sur l'icône en forme de clé située en haut à droite du navigateur. 4 Cliquez sur Imprimer. Un nouvel onglet apparait pour l'impression. 5 Sélectionnez Imprimer avec Google Cloud Print. 6 Cliquez sur le bouton Imprimer.

Ce chapitre vous explique comment naviguer dans les options d'état de l'appareil et comment définir les paramètres de configuration avancée.

Avant de commencer à lire un chapitre 192 - Informations 193 - Mise en page 194 - papier 196 - Graphique 197 - Config systeme 198 - Emulation 202 - Gest. images 203 - Reseau 205 - USB direct 207 - Gestion tache 208

Avant de commencer à lire un chapitre

Ce chapitre explique l'ensemble des fonctions disponibles pour ce modèle, afin d'aider les utilisateurs à facilement comprendre les fonctions. Vous pouvez vérifier les fonctions disponibles pour chaque modèle dans le Guide basique (voir « Présentation des menus » à la page 29). Voici quelques conseils concernant l'utilisation du précédent chapitre :

• Le panneau de commande permet d'accéder à différents menus pour configurer l'appareil ou utiliser ses fonctions. Ces menus sont accessibles en appuyant sur (Menu)
• Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.
• Pour les modèles ne comptant pas (Menu) sur le panneau de commande, cette fonction n'est pas applicable (voir « Vue d'ensemble du panneau de commande » à la page 23).
• Certains noms de menus peuvent différer de ceux de votre appareil, selon les options et les modèles.

Informations

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Pour modifier les options du menu :

• Appuyez sur © (Menu) > Informations sur le panneau de commande.

Élément	Description
Struct. Menu	Permet d'imprimer la structure des menus qui présente la disposition et les paramètres en cours de cet apparéil.
Configuration	Permet d'imprimer un journal sur la configuration générale de l'appareil.
Infos conso.	Permet d'imprimer la page d'informations concernant les fournitures.
Page Demo	Permet d'imprimer la page démo pour vérifier l'impression correcte ou non de votre apparéil.
Policies PCL	Permet d'imprimer la liste des polices PCL.
Liste de polices PS	Permet d'imprimer la liste des polices PS.
Compteur util.	Permet d'imprimer une page d'utilisation. La page Utilisation contient le nombre total de pages imprimées.

Élément	Description
Compte	Ceci n'est disponible que lorsque l'option Gestion des tâches est activée dans SyncThru™ Web Admin Service. Vous pouvez imprimer un rapport du nombre d'impressions pour chaque utiliser.

Mise en page

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Pour modifier les options du menu :

• Appuyez sur * (Menu) > Mise en page sur le panneau de commande.

Élément	Description
Orientation	Permet de sélectionner le sens d'impression. • Portrait ○ • Paysage

Élément	Description
Marge commune	• Recto: Permet de définir la marge pour une impression recto. • Recto verso: Permet de définir la marge pour une impression recto/verso. • Reliure: Lors d'une impression recto/verso, la marge du côte A la plus proche de la reliure sera la même que la marge du côte B la plus proche de la reliure. De même, les marges des côtsés les plus éloignés de la reliure seront les mêmes.
Bac poly	Définissez les marges dans le bac papier polyvalent. • Recto: Permet de définir la marge pour une impression recto. • Recto verso: Permet de définir les marges pour une impression recto/verso.
Chargeur manuel	Permet de définir les marges dans le chargeur manuel.
<Bac X>	Permet de définir les marges du papier des bacs d'alimentation papier. • Recto: Permet de définir la marge pour une impression recto. • Recto verso: Permet de définir les marges pour une impression recto/verso.

Mise en page

Élément	Description
Marge d'emulat	Permet de définir les marges pour une impression en mode émulation. • Marge sup.: Définissez la marge du haut. • Marge gauche: Définissez la marge de gauche.
Recto versus	Pour imprimer en recto/verso, sélectionnez le bord sur lequel la reliure sera appliquée. • Désactivé: Permet de désactiver cette option. • Bord long Bord court 2 3 5 2 3 5

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Pour modifier les options du menu :

• Appuyez sur (Menu) > papier sur le panneau de commande.

Élément	Description
Copies	Permet de sélectionner le nombre de copies.
Bac poly/ [Bac <x>]	• Format du papier: Permet de sélectionner le format de papier par défaut. • Type de papier: Permet de sélectionner le format du papier actuellement chargé dans le bac.
Alimentation papier	Permet de définir le bac d'alimentation utilisé par défaut. • Auto: Vous pouvez configurer l'appareil pourCHOISIR automatiquement le bac contenant le même format de papier lorsque le bac utilisé est vide.

Graphique

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Pour modifier les options du menu :

• Appuyez sur (*) (Menu) > Graphique sur le panneau de commande.

Élément	Description
Resolution	Permet de spécifique le nombre de points par pouce (ppp). Plus la valeur est élevé, plus les caractères et les graphiques imprimés sont nets.
Clarte texte	Permet d'imprimer un texte plus foncé que pour un document normal.
Amélior bord	Ceci permet d'améliorer la nettété du texte et des graphiques pour une catégorie lisibilité.
Déonce	Ceci permet de réduire l'espace blanc causé par un mauvais alignement des cadrages de couleur en mode d'impression couleur. De plus, le texte noir sera imprimé sur les autres couleurs.
Trame	Cette option vous permit de sélectionner les options de conversion d'une image en tons continus en une image binaire imprimable.

Configuration système

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Pour modifier les options du menu :

• Appuyez sur [Menu] > Config système sur le panneau de commande.

Élément	Description
Date & Heure	Permet de régler la date et l'heure.
Mode horloge	Permet de sélectionner le format d'affichage de l'heure, 12 heures ou 24 heures.
Langue	Permet de définir la langue du texte qui apparaît sur l'affichage du panneau de commande.
Eco energia	Permet de définir le délais attentente avant que l'appareil ne passe en mode d'économie d'énergie. Lorsque l'appareil ne reçoit pas de données pendant un certain temps, la consommation électrique est réduite automatiquement.

Élément	Description
Evenmt. revel	Lorsque cette option est Active, vous pouvez sortir l'appareil du mode d'économie d'énergie en effectuant les actions suivantes :En appuyant sur n'importe quel bouton du panneau de commande.En chargeant du papier dans un bac.En ouvrant ou en fermant le capot avant.En sortant ou en insérant un bac.Si l'appareil ne compte pas d'écran tactile, vous pouvez le sortir du mode d'économie d'énergie en appuyant sur n'importe quel bouton du panneau de commande qu'elle que soit la configuration de cette option.
Expir. Impr.	Lorsqu'aucune saisie n'est réalisée pendant un certain laps de temps, l'appareil annule la tâche en cours. Vous pouvez définir le temps d'attente de l'appareil avant l'annulation de la tâche.
Config import.	Permet d'importer les données stockées sur une clé USB vers l'appareil (« Sauvegarde de données » à la page 56).
Config export.	Permet d'exporter les données stockées sur une clé USB vers l'appareil (« Restauration des données » à la page 56).

Configuration système

Élément	Description
Altitude	Permet d'optimiser la qualité d'impression en fonction de l'altitude de l'appareil (« Réglage de l'altitude » à la page 210).
Humidité	Permet d'optimiser la qualité d'impression en fonction de l'humidité ambiente.
Continuer auto	Permet de déterminer si l'appareil doit poursuivre l'impression si elle détecte que le papier ne correspond pas aux paramètres définis pour le papier. • Desactive: Si le papier ne correspond pas, l'appareil attend que vous introduisiez le bon papier. • Active: En cas de disparité, un message d'erreur s'affiche. L'appareil attend 30 secondes au bout desquelles le message d'erreur disparaît et l'impression reprend automatiquement.
RC auto	Permet d'ajouter le retour chariot nécessaire à chaque saut de ligne, ce qui est utile pour les utilisateurs Unix ou DOS.

Élément	Description
Comm bacs auto	Permet de déterminer si l'appareil doit poursuivre l'impression si elle détecte que le papier ne correspond pas aux paramètres définis. Par exemple, si le même format de papier se trouve dans les bacs 1 et 2, l'appareil imprime automatiquement à partir du bac 2 lorsque le bac 1 est vide.
	Cette option n'est pas proposée si vous sélectionnez Auto sous Source du papier dans le pilote d'impression.
Substit papier	Permet de substituer automatiquement le format de papier du pilote d'impression afin d'éviter d'utiliser un format de papier ne correspondant pas à Letter ou A4. Par exemple, si vous avez du papier A4 dans le magasin, mais que vous réglez le format de papier sur Letter US dans le pilote d'impression, l'appareil imprime sur papier A4 et vice-versa.
Protection bac	Permet de décidier d'utiliser ou non la fonction Comm bacs auto. Si vous réglez le bac 1 sur activé, par exemple, alors le bac 1 est exclu lors du basculement des bacs.

Configuration système

Éléments	Description
Imprpgeblanche	L'imprimante détecte les données d'impression de l'ordinateur, que la page soit vide ou non. Vous pouvez configurer l'appareil pour qu'il imprime ou passes la page vide.
Maintenance	Eff. mes. vide: Cette option n'apparaît que lorsque la cartouche de toner est vide.Dur vie conso: Permet de vérifier le nombre de pages imprimées et la quantité de toner restant dans la cartoucheAlert ton faib: Si la cartouche de toner est épuisée, un message apparaît informant l'utilisateur qu'il doit la changer. Vous pouvez désirir de faire apparaître ou non ce message.Empil. papier: Si vous utilisez un apparéil dans un endroit humide, ou si vous utilisez un support d'impression humide à cause d'une humidité élevée, les feuilles imprimées prsentes sur le bac de sortie pourrait être voilées et poursaient ne pas s'empiler correctement. Dans ce cas, vous pouvez dire à l' apparéil d'utiliser cette fonction pour laisser les impressions s'empiler fermement. Toutefois, l'utilisation de cette fonction ralentira l'impression.Disque RAM: Active/désactive la gestion des tâches par le disque RAM.

Élément	Description
Configurat eco	Permet d'économiser des ressources d'impression et active le mode d'impression respectue de l'environnement (voir « Impression économique » à la page 49). • Mode par défaut: Permet d'activer ou de désactiver le mode économique.
	Forçage : permet d'activer le mode économique. Si un utilisateur souhaite désactiver le mode économique, il doit entre le mot de passer.
	• Chang temperat: Permet de sélectionner le mode économique définis dans SyncThru™ Web Service.

Configuration système

Élément	Description
Mode vapeur	Vous pouvez réduire la quantité de vapeur produitpendant l'impression. • Active: permet d'activer le mode vapeur. • Desactive: permit de désactiver le modevapeur. • Auto: passer automatiquement en mode vapeurson lien l'heure dans des environnementsextrémement humides.
	L'activation du Mode vapeur peut ralentirl'impression.

Élément	Description
Extinct. auto	Permet de mettre automatiquement l'appareil hors tension lorsqu'il a été en mode d'économie d'énergie pendant la durée définie dans Extinct. auto > Active > Temporisation.
	• P pour réactiver l'appareil, appuyez sur le bouton (Alimentation) du panneau de commande (assurez-vous que l'interrupteur principal est sur Marche). • Si vous utilisez le pilote d'impression ou Samsung Easy Printer Manager, la durée est allongée automatiquement. • Lorsque l'appareil est connecté au réseau ou qu'une tâche d'impression est en cours, la fonction Extinct. auto est désactivée.

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Pour modifier les options du menu :

• Appuyez sur * (Menu) > Émulation sur le panneau de commande.

Élément	Description
Type emulation	La langue de l'appareil détermine le mode de communication entre l'ordinateur et l'imprimante.
Config	Permet de définir des paramètres détaillés pour le type d'émulation sélectionné.

Gest. images

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Pour modifier les options du menu :

• Appuyez sur * (Menu) > Gest. images sur le panneau de commande.

Option	Description
Coul. person.	Ce menu vous permet d'ajuster le contraste, couleur par couleur. • Par default: permet un réglage automatique optimal des couleurs. • Densité expr.: vous permit d'ajuster manuellement la densité d'une couleur pour l'impression. Ajustez la densité d'impression. Il est recommendé d'utiliser le réglage Par default pour la meilleure qualité de couleur.

Option	Description
Enreg. auto couleurs	L'appareil imprime virtuellement certains patrons pour calibrer la position d'impression des couleurs. Cette fonction améliore la nettoyé et la clarté des images en couleurs, ce qui signifie que l'impression par l'appareil des images en couleurs sur le papier correspond plus à l'image sur l'écran.
	Si vous avez déplaced l'appareil, il est fortement recommendé d'utiliser ce menu manuellement.

Gest. images

Option

Description

Réglage ton

• Par default: L'appareil étalonne automatiquement la densité toner de l'appareil pour obtenir la meilleure quality possible d'impression des couleurs. Si vous sélectionnez Desactive, l'appareil est étalandné avec la densité toner par défaut. • RÉgl. auto ton: vous permet d'ajuster automatiquement les tons pour obtenir la最好的 quality d'impression possible. • Capt ID cal.: Calcule automatiquement les quantités réduites ou manquantes de consommables comme le toner, ou l'usure des pieces, et utilise ces informations pour ajuster la densité des couleurs. Par exemple, si le toner jaune est presque vide, l'appareil calculée la quantité de toner jaune restante et ajusté la densité des couleurs, afin que les impressions soient correctes.

Réseau

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Pour modifier les options du menu :

• Appuyez sur (Menu) > Réseau sur le panneau de commande.

Vous pourriez également utiliser cette fonction dans SyncThru™ Web Service. Ouvrez le navigateur Web de votre ordinateur connecté au réseau et saisissez l'adresse IP de votre appareil. Lorsque SyncThru™ Web Service s'ouvre, cliquez sur Paramètres > Config. réseau (voir « Utilisation de l'alerte SyncThru™ Web Service » à la page 237).

Option	Description
TCP/IP (IPv4)	Permet de sélectionner le protocole approprié et de configurer les paramètres à utiliser dans l'environnement réseau (voir « Création d'une adresse IP » à la page 142).
	De nombreux paramètres doivent être définis. Si vous n'étés pas sûr de vous, laissez-les en l'état ou consultez l administrateur du réseau.

Option	Description
TCP/IP (IPv6)	Sélectionnez cette option pour utiliser l'environnement réseau via IPv6 (voir « Configuration IPv6 » à la page 155).
Vit. Ethernet	Permet de configurer la vitesse de transmission du réseau.Mettez l'appareil hors tension puis sous tension après avoir modifié cette option.
802.1x	You pouvez sélectionner l'authentication d'utilisateur pour la communication de réseau. Pour des informations détaillées, consultez l'administrateur réseau.
Sans fil	Sélectionnez cette option pour utiliser le réseau sans fil (voir « Configuration du réseau sans fil » à la page 158).
Effacer regl.	Permet de restaurer les paramètres réseau à leurs valeurs par défaut.Mettez l'appareil hors tension, puis sous tension.
Config reseau	Cette liste donnée des informations sur la connexion réseau et la configuration de votre apparéil (voir « Impression d'un rapport de configuration réseau » à la page 142).
Activat reseau	Vous pouvez définir s'il faut activer ou désactiver l'éthernet.
	Mettez l'appareil hors tension puis sous tension après avoir modifié cette option.
Activat HTTP	Vous pouvez indiquer s'il faut utiliser SyncThru™ Web Service ou non.
	Mettez l'appareil hors tension puis sous tension après avoir modifié cette option.
WINS	Vous pouvez configurer le serveur WINS. Le WINS (Windows Internet Name Service) est utilisé dans le système d'exploitation Windows.
	Mettez l'appareil hors tension puis sous tension après avoir modifié cette option.
SNMP V1/V2	Vous pouvez configurer le SNMP (Simple Network Management Protocol). L'administrateur peut utiliser le SNMP pour surveiller et:gérer les appareils sur le réseau.

Option	Description
SNTP	Vous pouvez configurer le SNTP (Simple Network Time Protocol). Le SNTP synchronise les horloges des systèmes informatiques par le biais d'Internet (NTP) afin qu'il n'y ait pas de différence de temps lors des échanges de données.
UPnP(SSDP)	Vous pouvez configurer le protocole UPnP (SSDP).
	Mettez l'appareil hors tension puis sous tension après avoir modifié cette option.
MDNS	Vous pouvez configurer le mDNS (Multicast Domain Name System).
SetIP	Vous pouvez configurer le SetIP.
SLP	Vous pouvez configurer le SLP (Service Location Protocol). Ce protocole permet aux applications hôtes de trouver les services sur un réseau local sans configuration préalable.
	Mettez l'appareil hors tension puis sous tension après avoir modifié cette option.

USB direct

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Si vous souhaitez utiliser cette fonction, vous devez insérer une clé USB dans le port USB de votre appareil.

Pour modifier les options du menu :

• Appuyez sur © (Menu) > USB direct sur le panneau de commande (voir « Utilisation d'un périphérique à mémoire flash USB » à la page 53).

Élément	Description
Impression USB	You sousvez imprimer directement des fichiers stockés sur un périphérique de stockage USB.
Gest. fichiers	You sousvez supprimer des fichiers image stockés sur un périphérique de stockage USB un par un, ou les supprimer tous à la fois en reformatant le périphérique.
Verif. espaces	You sousvez vérifier l'espace mémoire disponible pour l'enregistrement de documents.

Gestion de tâche

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 29).

Pour modifier les options du menu :

• Appuyez sur _ (Menu) > Gestion des tâches sur le panneau de commande.

Élément	Description
Activ. tache	Permet d'afficher les liste des tâches d'impression en attente.
Tâche sécur	Permet d'afficher les liste des tâches d'impression sécurisées du disque.
Tache enreg.	Permet d'afficher les liste des tâches d'impression stockées sur le disque.
Pol fich	Si la mémoire comporte déjà un nom identique à celui saisi pour un nouveau nom de fichier, vous pouvez le renOMmer ou le remplacer.

4. Fonctions spéciales

Ce chapitre détaille les fonctions spéciales d'impression.

• Réglage de l'altitude 210 Saisie de différentes cartes caractères 211
• Fonctions d'impression 213 Utilisation des fonctions du périphérique optionnel 230

• Les procédures de ce chapitre sont principalement basées sur Windows 7.
• Il peut être nécessaire d'appuyer sur OK pour accéder aux sous-menus, pour certains modèles.

Réglage de l'altitude

La qualité d'impression est affectée par la pression atmosphérique, celle-ci étant déterminée par la position de l'appareil par rapport au niveau de la mer. Les informations suivantes vous indiqueront comment paramétrer votre appareil de façon à obtenir une qualité d'impression optimale.

Avant de définir les paramètres d'altitude, déterminez l'altitude à laquelle vous trouvez.

Vous pouvez définir l'altitude sous Paramètres du périphérique dans le programme Samsung Easy Printer Manager program.

• Si vous utilisez Windows ou Mac, effectuez les réglages dans

Samsung Easy Printer Manager > (basculer en mode avancé) > Paramètres du périphérique, voir « Paramètres du périphérique » à la page 243.

• Si votre appareil est connecté au réseau, vous pouvez définir l'altitude via le SyncThru™ Web Service (voir « Utilisation de l'alerte SyncThru™ Web Service » à la page 237).
• Vous pouvez également définir l'altitude dans les options Config système sur l'écran de l'appareil (voir « Paramètres de base de l'appareil » à la page 32).

Saisie de différents caractères

Lors de l'exécution de diverses tâches, vous devrez indiquer différents noms et numéros.

Saisie de caractères alphanumériques

Appuyez sur la touche jusqu'à ce que la lettre souhaitée s'affiche à l'écran. Par exemple, pour taper la lettre O, appuyez sur la touche 6, sur laquelle figurent les lettres « MNO ». À chaque pression sur la touche 6, l'écran affiche une lettre différente, M, N, O, m, n, o et finally 6. Pour trouver la lettre que vous souhaitez saisir, voir « Lettres et chiffres du clavier » à la page 211.

• Vous pouvez saisir un espace en appuyant deux fois sur la touche 1.
• Pour effacer le dernier chiffre ou caractère, appuyez sur la flèche.

Lettres et chiffres du clavier

• Certains ensembles de caractères spéciaux peuvent différer de ceux de votre appareil, selon les options et les modèles.
• Certaines des valeurs clés suivantes peuvent ne pas apparaître en fonction de la tâche que vous êtes en train d'effectuer.

Touche	Chiffres, lettres ou caractères associés
1	@ /..’1
2	A B C a b c 2
3	D E F d e f 3
4	G H I g h i 4
5	J K L j k l 5
6	M N O m n o 6
7	P Q R S p q r s 7
8	T U V t u v 8
9	W X Y Z w x y z 9
0	& + - , 0

Saisie de différents caractères

Touches	Chiffres, lettres ou caractères associés
*	* % _ ~ ! # $( ) [ ] (Ces symboles sont disponibles lorsque vous saississez l'authentication réseau)
#	# = | ? " : { } < > ; (Ces symboles sont disponibles lorsque vous saississez l'authentication réseau)

Fonctions d'impression

• Pour les fonctions basiques d'impression, consultez le Guide basique (voir « Impression de base » à la page 46).
• Cet élément peut ne pas être proposé selon le modèle ou les accessoires optionnels (voir « Fonctionnalités par modèle » à la page 8).

Modification des réglages d'impression par défaut

1 Cliquez sur le menu Windows Démarrer. 2 Sélectionnez Panneau de configuration > Périphériques et imprimantes. 3 Cliquez avec le bouton droit sur votre appareil. 4 Ouvrez Options d'impression.

Si la marque accompagne l'élément Options d'impression, vous pouvez sélectionner les autres pilotes d'impression reliés à l'imprimante sélectionnée.

5 Dans chaque onglet, modifiez les paramètres. 6 Cliquez sur OK.

Si vous souhaitez modifier les réglages pour chaque tâche d'impression, changez-les dans les Options d'impression.

Paramétrer votre appareil comme appareil par défaut

1 Cliquez sur le menu Windows Démarrer. 2 Sélectionnez Panneau de configuration > Périphériques et imprimantes. 3 Sélectionnez votre appareil. 4 Cliquez avec le bouton droit sur votre appareil et sélectionnez Définir comme imprimante par défaut.

Si la marque accompagne l'élément Options d'impression, vous pouvez sélectionner les autres pilotes d'impression reliés à l'imprimante sélectionnée.

Utilisation des options d'impression avancées

• Voir « Fonctionnalités par modèle » à la page 8.
• Pilote d'impression XPS : utilisé pour effectuer des impressions au format de fichier XPS.
• Le pilote d'impression XPS ne peut être installé que sur le système d'exploitation Windows Vista ou supérieur.
• Installez la mémoire optionnelle lorsqu'une tâche XPS ne s'imprime pas, car cela signifie que la mémoire est insuffisante dans l'imprimante.
• Vous pouvez installer le pilote d'impression XPS lorsque vous insérez le CD du logiciel dans votre lecteur de CD-ROM. Sous Windows, sélectionnez le pilote d'impression XPS dans la fenêtre Sélectionnez les logiciels et utilisaires à installer.

Impression dans un fichier (PRN)

Vous devrez parfois sauvegarder les données d'impression en tant que fichier.

1 Dans la fenêtre Imprimer, cochez la case Imprimer dans un fichier.

2 Cliquez sur Imprimer. 3 Saisissez le chemin d'accès et le nom du fichier de destination, et cliquez ensuite sur OK.

Par exemple, c:\Temp\nom de fichier.

Si vous ne saisissez que le nom de fichier, le fichier est automatiquement enregistré dans Mes documents, Documents et paramètres, ou Utilisateurs. Le dossier enregistré peut varier suivant votre système d'exploitation ou l'application utilisée.

Présentation des fonctions spéciales d'impression

Lorsque vous imprimez, vous pouvez utiliser des options d'impression avancées.

Pour exploiter pleinement les fonctions de votre pilote d'impression, cliquez sur Propriétés ou Préférences dans la fenêtre Imprimer de l'application pour changer les paramètres d'impression. Le nom d'appareil qui apparaît dans la fenêtre des propriétés de l'imprimante peut varier en fonction de l'appareil utilisé.

• Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.
• Sélectionnez le menu Aide, ou cliquez sur le bouton dans la fenêtre, ou appuyez sur la touche F1 de votre clavier, puis cliquez sur l'option que vous pouvez connaître (voir « Utilisation de l'aide » à la page 49).

Élément	Description
Plusieurs pages par face	Permet de sélectionner le nombre de pages à imprimer sur une même feuille. Si vous choisissez d'imprimer plusieurs pages par feuille, les pages sont réduites et organises dans l'ordre indiqué. Vous pouvez imprimer jusqu'à 16 pages par feuille.

Fonctions d'impression

Éléments	Description
Affiche	Permet d'imprimer un document d'une seule page sur 4 (poster 2x2), 9 (poster 3x3) ou 16 (poster 4x4) pages que vous pouvez coller ensemble pour former un poster.Sélectionnez la valeur Chevauchement. Spécifiez Chevauchement en millimètres ou pouces en sélectionnant la case d'options en haut à droite de l'onglet De base pour facilititer le collage des feuilles ensemble.
Impression brochuraa	Permet d'imprimer votre document en recto-verse et d'organiser les pages imprimées afin de pouvoir les relier en les pliant par leur milieu.Si vous souhaitez réalisier une brochure, vous doivent imprimer sur un support au format Letter, Legal, A4, US Folio ou Oficio.L'options Impression brochure n'est pas disponible pour tous les formats papier. Sélectionnez l'options de Taille de papier disponible dans l'onglet Papier pour vérifier quels formats de papier sont disponibles.Si vous sélectionnez un format de papier non disponible, cette option peut être automatiquement annulée. Sélectionnez uniquement du papier disponible (du papier sans la marque à ou x).
Impression recto-verse	Permet d'imprimer sur les deux faces d'une feuille de papier (recto/verse). Avant d'imprimer, decidez de l'orientation de vos documents.
Impression recto-verse (manuelle)a	Vous peuvent utiliser cette fonctionnalité avec du papier au format Letter, Legal, A4, Folio ou Oficio.Si vous appeareil ne dispose pas d'un module recto verso, vous doivent terminer le travail d'impression manuellement.L'appareil imprime d'abord toutes les autres pages du document. Ensuite, un message s'affiche sur votre ordinateur.La fonction Ignorer les pages blanches n'est pas disponible lorsque vous sélectionnez l'options Impression recto-verse (manuelle).

Fonctions d'impression

Éléments	Description
• Impression recto- verso • Impression recto- verso (manuelle)a	• Imprimante par défaut: Si vous sélectionnez cette option, cette fonction est déterminée par les paramètres définis via le panneau de commande de l'appareil. Cette option n'est disponible que si vous utilisez le pilote d'impression PCL/XPS. • Aucun: Permet de désactiver cette fonction. • Bord long: Cette option est la mise en page traditionnelle utilisée pour la reliure des livres. • Bord court: Cette option est la mise en page traditionnelle utilisée pour les calendriers. • Impression recto-verso inversée: Cochez cette option pour inverser l'ordre d'impression lors d'une impression en recto/verso. Cette option n'est pas disponible lorsque vous utilisez la fonction Impression recto-verso (manuelle).
Options du papier	Permet de modifier la taille d'un document, pour apparaitre plus grand ou plus petit sur la page imprimée, en entrant le pourcentage d'agrandissement ou de réduction du document.
Filigrane	L'option Filigrane vous permit d'imprimer du texte sur un document existant. Par exemple, vous l'utilisez lorsque vous souhaitez imprimer le texte « DRAFT » ou « CONFIDENTIAL » en diagonale sur la première page ou sur toutes les pages d'un document.

Fonctions d'impression

Éléments	Description
Filigrane (Création d'un filigrane)	a Pour changer les paramètres d'impression à partir de votre application, accédez à Options d'impression. b Cliqueur l'onget Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s'ouvre. c Saisissez le texte voulu dans le champ Texte du filigrane. Vous pouze entre jusqu'à 256 caractères. Le texte s'affiche dans la fenêtre d'aperçu.
Filigrane (Modification d'un filigrane)	a Pour changer les paramètres d'impression à partir de votre application, accédez à Options d'impression. b Cliqueur l'onget Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s'ouvre. c Sélectionnez le filigrane à modifier dans la liste Filigranes actuels, puis modifiez le message et les options du filigrane. d Cliqueur Sur Mettre à jour pour enregistrer les modifications. e Cliqueur sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer.
Filigrane (Suppression d'un filigrane)	a Pour changer les paramètres d'impression à partir de votre application, accédez à Options d'impression. b Cliqueur l'onget Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s'ouvre. c Sélectionnez le filigrane à supprimer dans la liste Filigranes actuels, puis cliquez sur Supprimer. d Cliqueur sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer.
Surimpressiona A → A → B → C → D → E → F → G → H → I → J → K → L → M → N → O → P → Q → R → S → T → U → V → W → X → Y → Z → A → B → C → D → E → F → G → H → I → J → K → L → M → N → O → P → Q → R → S → T → U → V → W → X → Y → Z → A → B → C → D → E → F → G → H → I → J → K → L → M → N → O → P → Q → R → S → T → U → V → W → Z → A → B → C → D → E → F → G → H → I → J → K → L → M → N → O → P → Q → R → S → T → U → V → W → Z → A → B → C → D → E → F → G → H → I → J → K → L → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M →N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O →P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q →R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S →T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U →V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W →Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → NF → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → F → G → H → I → J → K → L → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R → S → T → U → V → W → Z → M → N → O → P → Q → R →S→ T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→ V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→ Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→ N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→ P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→R→S→T→U→V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→ W→ Z→ M→ N→ O→ P→ Q→ R→ S→ T→ U→ V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z→M→N→O→P→Q→R→S→T→U→V→W→Z

Fonctions d'impression

Éléments	Description
Surimpressiona(Création d'une nouvelle surimpression de page)	a Pour enregistrer le document en tant que surimpression, accédez aux Options d'impression.b Cliquez sur l'onglet Avancé, Sélectionnez Modifier dans la liste déroulante Texte. La fenêtre Modifier les surimpressions apparaît.c Dans la fenêtre Modifier les surimpressions, cliquez sur Créer.d Dans la fenêtre Enregistrer sous, saississez un nom compteant jusqu'à huit caractères dans la case Nom du travail. Sélectionnez le chemin de destination, si nécessaire (le chemin par défaut est C:\Formover).e Cliquez sur Enregistrer Le nom choisi apparait dans Listes des surimpressions.f Cliquez sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer.Le fichier n'est pas imprimé. Il est enregistré sur le disque dur de votre ordinateur.
Surimpressiona(Utilisation d'une surimpression de page)	a Cliquez sur l'onglet Avancé.b Sélectionnez la surimpression désirée dans la liste déroulante Texte.c Si le fichier de surimpression souhaïté n'apparait pas dans la liste déroulante Texte, Sélectionnez Modifier... dans la liste et cliquez sur Charger. Sélectionnez le fichier de surimpression que vous souhaïzez utiliser.Si vous avez enregistré le fichier de surimpression à utiliser dans une source externe, vous pouze le charger à partir de la fenêtre Ouvrir.Après avoir sélectionné le fichier, cliquez sur Ouvrir. Le fichier apparaît dans la zone(Liste des surimpressions et vous pouze donc l'imprimer. Sélectionnez la surimpression dans la zone Liste des surimpressions.d Si nécessaire, cochez la case Confirmer la surimpression. Si cette case est cochée, un message vous demande de confirmer l'application de la surimpression, chaque fois que vous imprimez un document.Si cette case n'est pas cochée et qu'une surimpression est sélectionnée, cette dernière est automatiquement imprimée avec le document.e Cliquez sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer.
Surimpressiona(Suppression d'une surimpression)	a Dans la fenêtre Options d'impression, cliquez sur l'onglet Avancé.b Sélectionnez Modifier dans la liste déroulante Texte.c Sélectionnez la surimpression à supprimer dans la boîte Liste des surimpressions.d Cliquez sur Supprimer.e Lorsque le message de confirmation apparait, cliquez sur Oui.f Cliquez sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer. Vous pouze supprimer les surimpressions de page dont vous ne vous servez plus.

Fonctions d'impression

Éléments	Description
Mode d'impression (CLP-68xD Series/ CLP-68xDW Series uniquement)	• Mode d'impression: Le Mode d'impression par défaut est Normal qui concerne l'impression sans enregistrer le fichier d'impression en mémoire. • Normal: Ce mode imprime sans enregistrer le document dans la mémoire en option. • Épréuve: Ce mode est utile lors de l'impression de plusieurs copies. Vous pouvez imprimer une première copie pour contrôle, puis imprimer plus tard le reste des copies. • Confidential: Ce mode sert à l'Impression de documents confidentiels. L'impression nécessite la saisie d'un mot de passer. • Enregistrer: Sélectionnez ce paramètre pour enregistrer un document sur le pérophérique de stockage de masse (disque dur) sans impression. • Stocker et imprimer: Ce mode est utilisé lorsque l'impression et le stockage des documents se font en même temps. • Désynchronisation: Cette option peut être utile pour traiter une quantité importante de données. Si vous sélectionnez ce paramètre, l'imprimante met le document en attente sur le pérophérique de stockage de masse (disque dur) puis l'imprime de la file d'attente du pérophérique de stockage de masse (disque dur), ce qui diminue la charge de travail de l'ordinateur. • Planificat impression: Sélectionnez ce paramètre pour imprimer le document à un moment spécifique.
	• Nom du travail: Cette option est utilisée lorsque vous doivent tracer un fichier stocké en utilisant le panneau de commande. • ID d'utilisateur: Cette option est utilisée lorsque vous doivent tracer un fichier stocké en utilisant le panneau de commande. Le nom d'utilisateur apparaît automatiquement en tant que nom d'utilisateur que vous utilisez pour vous connecter sous Windows. • Entrez le mot de passer: si la Propriété du document que vous avez sélectionné est sécurisé, vous nevez entre le mot de passer du document. Cette option est utilisé pour le chargement d'un fichier stocké à l'aide du panneau de commande. • Confirmez le mot de passer: Resaisissez le mot de passer pour le confirmer.

Fonctions d'impression

Élément	Description
gestion de tâches	Cette option vous permet d'effectuer des impressions avec l'autorisation donnée. • Autorisation utiliser: Si vous cochez cette option, seuils les utilisateurs possédant une autorisation d'utilisateur peuvent lancer une tâche d'impression. • Autorisation du groupe: Si vous cochez cette option, seuils les groupes possédant une autorisation de groupe peuvent lancer une tâche d'impression.
	• Cliquez sur le point d'interrogation (?) en haut à droite de la fenêtre, puis sur l'options pour laquelle vous souhaitez obtenir des informations. • Les administrateurs peuvent activer la gestion des tâches et configurer les autorisations dans le panneau de commande ou SyncThru™ Web Admin Service.

a. Cette option n'est pas disponible lorsque vous utilisez le pilote XPS.

Utilisation de l'utilitaire d'impression directe

• L'Utilitaire d'impression directe peut ne pas être fourni selon le modèle ou les accessoires optionnels (voir « Logiciel » à la page 8).
• Uniquement disponible pour les utilisateurs du système d'exploitation Windows.
• Il est impossible d'imprimer des fichiers PDF protégés par mot de passe. Désactivez la fonction de mot de passe, puis essayez à nouveau d'imprimer.
• La possibilité d'imprimer ou non un fichier PDF avec le programme Utilitaire d'impression directe dépend de la façon dont le fichier PDF a été créé. Utilitaire d'impression directe est compatible avec les fichiers PDF version 1.7 ou inférieure. Pour les versions supérieures, vous devez d'abord ouvrir le fichier avant de l'imprimer.

Qu'est-ce que l'outil d'impression directe?

L'Utilitaire d'impression directe est un programme qui envoie un fichier PDF directement sur votre appareil pour l'imprimer sans devoir ouvrir le fichier.

Pour installer ce programme :

Téléchargez le logiciel sur le site Internet de Samsung, puis décompressez-le et installez-le : (http://www.samsung.com > rechercher votre produit > assistance ou téléchargements).

• Une mémoire optionnelle ou un périphérique de stockage de masse (disque dur) doit être installé pour imprimer des fichiers à l'aide de ce programme (voir « Fonctionnalités diverses » à la page 9).
• Il est impossible d'imprimer des fichiers PDF dont l'utilisation est restreinte. Désactivez la fonction d'interdiction d'impression, puis essayez à nouveau d'imprimer.

Impression

L'Utilitaire d'impression directe offre plusieurs possibilités d'impression.

1 Dans le menu Démarrer, sélectionnez Programmes ou Tous les programmes > Samsung Printers > Utilitaire d'impression directe > Utilitaire d'impression directe.

La fenêtre Utilitaire d'impression directe s'ouvre.

2 Sélectionnez votre appareil dans la liste déroulante Sélectionner l'imprimante et cliquez sur Parcourir. 3 Sélectionnez le fichier à imprimer, puis cliquez sur Ouvrir.

Le fichier est ajouté à la section Recyclé.

4 Personnelisez le paramétrage de l'appareil selon vos besoins.

Fonctions d'impression

5 Cliquez sur Imprimer. Le fichier PDF sélectionné est transmis à l'appareil.

Utilisation du menu contextuel

1 Cliquez avec le bouton droit sur le fichier PDF à imprimer et sélectionnez Impression directe.

La fenêtre Utilitaire d'impression directe s'ouvre avec le fichier PDF ajusté.

2 Sélectionnez l'imprimante à utiliser. 3 Personnelisez les paramètres de l'appareil. 4 Cliquez sur Imprimer. Le fichier PDF sélectionné est transmis à l'appareil.

Impression sur mac

Certaines fonctions peuvent ne pas être disponibles selon le modèle ou les options. Ceci signifie que les fonctions ne sont pas prises en charge.

Impression d'un document

Lorsque vous imprimez à partir d'un Mac, vous devez vérifier la configuration du pilote d'impression dans chaque application utilisée. Pour imprimer à partir d'un Mac, procédez comme suit :

1 Ouvre le document à imprimer. 2 Ouvrez le menu Fichier et cliquez sur Format d'impression ou Mise en page du document dans certaines applications. 3 Choisissez votre format papier, l'orientation, la mise à l'échelle, les autres options, et assurez-vous que votre appareil est sélectionné. Cliquez sur OK. 4 Ouvrez le menu Fichier et cliquez sur Imprimer. 5 Sélectionnez le nombre de copies et indiquez les numéros de pages à imprimer. 6 Cliquez sur Imprimer.

Changer les paramètres d'imprimante

Lorsque vous imprimez, vous pouvez utiliser des options d'impression avancées.

Ouvrez une application et sélectionnez Imprimer dans le menu Fichier. Le nom d'appareil qui apparait dans la fenêtre des propriétés de l'imprimante peut varier en fonction de l'appareil utilisé. Le reste des éléments de la fenêtre des propriétés de l'imprimante est toujours identique aux éléments suivants.

Impression de plusieurs pages par feuille

Vous pouvez imprimer plusieurs pages sur une seule feuille de papier. Cette option vous permet d'imprimer les brouillons en mode économique.

1 Ouvrez une application et sélectionnez Imprimer dans le menu Fichier. 2 Sélectionnez Mise en page dans la liste déroulante Ausrichtung. Dans la liste déroulante Page(s) par feuille, sélectionnez le nombre de pages que vous souhaitez imprimer sur une feuille de papier. 3 Sélectionnez les autres options à utiliser. 4 Cliquez sur Imprimer.

L'appareil imprime le nombre de pages sélectionné sur une seule feuille de papier.

Impression recto verso

Certaines fonctions peuvent ne pas être disponibles selon le modèle ou les options. Ceci signifie que les fonctions ne sont pas prises en charge (voir « Fonctionnalités diverses » à la page 9).

Avant d'imprimer en mode recto verso, vous devez sélectionner le bord de reliure de votre document final. Les options de reliure sont les suivantes:

• Reliure bord long: cette option est la mise en page traditionnelle utilisée pour la reliure des livres.
• Reliure bord court: cette option est le type souvent utilisé pour les documents de type calendrier.

1. Sélectionnez la commande Imprimer du menu Fichier dans l'application Mac. 2. Sélectionnez Mise en page dans la liste déroulante Ausrichtung. 3. Sélectionnez une orientation de reliure dans l'option Recto verso. 4. Sélectionnez les autres options à utiliser. 5. Cliquez sur Imprimer; l'appareil imprime sur les deux faces du papier.

Fonctions d'impression

Si vous imprimez plus de deux copies, la première et la deuxième peuvent s'imprimer sur la même feuille de papier. Évitez d'imprimer sur les deux faces d'une feuille lorsque vous imprimez plus d'une copie.

Utilisation de l'aide

Cliquez sur le point d'interrogation en bas à gauche de la fenêtre, puis sur le sujet pour lequel vous souhaitez obtenir des informations. Une fenêtre contextuelle apparait alors, comportant des informations à propos des fonctionnalités de cette option du pilote.

Certaines fonctions peuvent ne pas être disponibles selon le modèle ou les options. Ceci signifie que les fonctions ne sont pas prises en charge.

Impression à partir d'applications

Vous pouvez réaliser des impressions à partir de nombreuses applications Linux, à l'aide du système CUPS (Common UNIX Printing System). Vous pouvez ainsi procéder à des impressions sur votre appareil à partir de n'importe quelle application de ce type.

1 Ouvrez une application et sélectionnez Print dans le menu File. 2 Sélectionnez Print directement à l'aide de la fonction lpr. 3 Dans la fenêtre LPR GUI, sélectionnez le nom de modulo de votre appareil dans la liste des imprimantes, puis cliquez sur Properties. 4 Modifiez les propriétés de la tâche d'impression en utilisant les quatre onglets suivants affichés en haut de la fenêtre.

• Général : Permet de modifier le format et le type de papier, ainsi que l'orientation des documents. Elle permet la fonctionnalité recto verso, ajoute des bannières de début et de fin, et change le nombre de pages par feuille.

Fonctions d'impression

L'impression recto verso automatique/manuelle peut ne pas être disponible selon le modèle. Vous pouvez également utiliser le système d'impression « Ipr » ou d'autres applications pour l'impression des pages paires-impaires.

Texte : Permet de spécifier les marges de la page et de définir des options de texte, comme l'espacement ou des colonnes. - Graphics : Permet de déterminer les options d'image appliquées lors de l'impression de fichiers d'image, telles que les couleurs, la taille ou la position de l'image. - Advanced : Permet de définir la résolution d'impression, la source de papier et la destination.

5 Cliquez sur Apply pour appliquer les modifications et fermer la fenêtre Properties. 6 Cliquez sur OK dans la fenêtre LPR GUI pour lancer l'impression. 7 La fenêtre d'impression s'ouvre : elle vous permet de surveiller l'état de la tâche d'impression.

Pour annuler la tâche actuelle, cliquez sur Cancel.

Impression de fichiers

Vous pouvez imprimer de nombreux types de fichiers différents sur l'appareil à l'aide de CUPS (de la manière habituelle, c'est-à-dire directement à partir de l'interface de ligne de commande). L'utilitaire CUPS lpr permet de le faire, cependant le package du pilote remplace l'outil lpr classique par un programme LPR GUI beaucoup plus convivial.

Pour imprimer un fichier :

1 Entrez lpr dans la ligne de commande Linux et appuyez sur Entrée. La fenêtre LPR GUI s'ouvre. Lorsque vous tapez uniquement lpr et que vous appuyez sur Enter, la fenêtre Select file(s) to print s'affiche d'abord. Sélectionnez les fichiers à imprimer, puis cliquez sur Open. 2 Dans la fenêtre LPR GUI, sélectionnez l'appareil dans la liste, puis modifiez les propriétés des tâches d'impression. 3 Cliquez sur OK pour démarrer l'impression.

Configuration des propriétés de l'imprimante

La fenêtre Printer Properties, proposée par les Printers configuration, permet de modifier les propriétés de votre appareil dans son rôle d'imprimante.

1 Ouvrez le Unified Driver Configurator.

Si nécessaire, passez en mode Printers configuration.

2 Dans la liste des imprimantes disponibles, sélectionnez l'appareil voulu, puis cliquez sur Properties. 3 La fenêtre Printer Properties apparait.

Les cinq onglets suivants apparaissent en haut de la fenêtre:

• Général: Permet de modifier l'emplacement et le nom de l'imprimante. Le nom entré dans cet onglet s'affiche dans la liste des imprimantes de la fenêtre Printers configuration.
• Connection: Permet d'afficher ou de sélectionner un autre port. Si vous changez le port de l'appareil (passage d'un port USB à un port parallèle et réciproquement) en cours d'utilisation, vous devez reconfigurer le port de l'appareil dans cet onglet.
• Driver: Permet d'afficher ou de selectionner un autre pilote d'impression. Cliquez sur Options pour définir les options par défaut du périphérique.
• Jobs: Affiche la liste des tâches d'impression. Cliquez sur Cancel job pour annuler la tâche sélectionnée et cochez la case Show completed jobs pour afficher les tâches précédentes dans la liste des tâches.
• Classes: Permet d'afficher la catégorie dans laquelle figure votre appareil. Cliquez sur Add to Class pour ajouter l'appareil à une catégorie précise ou sur Remove from Class pour supprimer l'appareil de la catégorie sélectionnée.

Cliquez sur OK pour appliquer les modifications et fermer la fenêtre Printer Properties.

Fonctions d'impression

Certaines fonctions peuvent ne pas être disponibles selon le modèle ou les options. Ceci signifie que les fonctions ne sont pas prises en charge (voir « Fonctionnalités par modèle » à la page 8).

Exécuter le travail d'impression

Après avoir installé l'imprimante, CHOISSEZ l'image, le texte, ou les fichiers PS à imprimer.

1 Exécutez la commande « printui »

Par exemple, si vous imprimez « document1 »

prinTUI document1

Ceci permet d'ouvrir le Print Job Manager du pilote d'impression UNIX, où l'utilisateur peut sélectionner diverses options d'impression.

2 Sélectionnez une imprimante qui a déjà été ajoutée. 3 Sélectionnez les options d'impression dans la fenêtre, par exemple Page Selection.

4 Sélectionnez le nombre de copies nécessaires dans Number of Copies.

Pour tirer parti des fonctionnalités d'imprimante offertes par votre pilote d'impression, appuyez sur Properties.

5 Appuyez sur OK pour démarrer le travail d'impression.

Modification des paramètres de l'appareil

Les Print Job Manager (Gestionnaire de travail d'impression) du pilote d'impression UNIX, où l'utilisateur peut sélectionner diverses options d'impression dans les Properties d'imprimante.

Les touches de raccourcis suivantes peuvent également être utilisées : « H » pour Help, « O » pour OK, « A » pour Apply et « C » pour Cancel.

Onglet général

• Paper Size: Définissez le format de papier en A4, Letter US ou d'autres formats de papier, selon vos besoins.
• Paper Type: Choisissez le type du papier. Les options disponibles dans la zone de liste sont Printer Default, Plain, et Thick.
• Paper Source: Sélectionnez le bac d'alimentation à utiliser. Par défaut, c'est Auto Selection.
• Orientation: Sélectionnez le sens d'impression.

Fonctions d'impression

• Duplex : Imprimez sur les deux faces de chaque feuille.

L'impression recto verso automatique/manuelle peut ne pas être disponible selon le modèle. Vous pouvez également utiliser le système d'impression « Ipr » ou d'autres applications pour l'impression des pages paires-impaires.

• Multiple pages : Imprimez plusieurs pages sur une face de la feuille.
• Page Border: Choisissez l'un des styles de bordure (par exemple, Single-line hairline, Double-line hairline)

Onglet image

Dans cet onglet, vous pouvez changer la luminosité, la résolution ou la position de l'image de votre document.

Définissez la marge des caractères, l'espacement des lignes ou les colonnes de l'impression réelle.

• Use Margins: Définissez les marges pour le document. Par défaut, les marges ne sont pas activées. L'utilisateur peut changer les réglages de marges en changeant les valeurs dans les champs respectifs. Définies par défaut, ces valeurs dépendent du format de page sélectionné.
• Unité : Changez les unités en points, pouces ou centimètres.

Sélectionnez diverses options dans les cadres JCL et General pour personnaliser divers paramètres. Ces options sont spécifiques de l'imprimante et dépendent du fichier PPD.

Utilisation des fonctions du périphérique optionnel

• Certains éléments peuvent ne pas être proposés selon le modèle ou les accessoires optionnels (voir « Fonctionnalités diverses » à la page 9).

Dans le pilote d'impression

Si vous installez le périphérique optionnel, vous pouvez utiliser des fonctions d'impression avancées, comme la vérification d'une tâche et l'impression d'une tâche confidentielle à partir de la fenêtre Imprimer. Vérifiez les options du stockage de masse (HDD) ou du disque RAM sous Options du périphérique, puis sélectionnez les diverses fonctions sous Mode d'impression (voir « Configuration des Options du périphérique » à la page 73).

1 Ouvrez le document à imprimer. 2 Sélectionnez Imprimer dans le menu Fichier. La fenêtre Imprimer s'ouvre.

3 Sélectionnez le pilote d'impression dans la liste Sélectionnez une imprimante.

4 Cliquez sur Propriétés ou Préférences. 5 Cliquez sur chaque onglet, puis sélectionnez Mode d'impression. 6 Sélectionnez l'option de votre choix (voir «Présentation des fonctions spéciales d'impression » à la page 215).

Utilisation des fonctions du périphérique optionnel

Si votre appareil comporte un périphérique de stockage de masse (HDD) ou un disque RAM, vous pouvez utiliser ces fonctions à partir du bouton (*) (Menu) > Config système > Gestion tache.

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.

• Activ. tache: Tous les travaux d'impression en attente d'impression sont indiqués dans la file d'attente active dans l'ordre où vous les envoyez à l'imprimante. Vous pouvez supprimer une tâche de la file d'attente avant qu'elle ne soit imprimée ou bien forcer cette tâche à être imprimée avant.
• Tâche sécurisée: Vous pouvez imprimer ou supprimer une tâche sécurisée. Permet d'afficher la liste des tâches sécurisées que l'utilisateur a définies dans le pilote d'impression. Vous devez saisir le nom d'utilisateur et le mot de passe définis dans le pilote d'impression.
• Tâche enreg.: Vous pouvez imprimer ou supprimer une tâche enregistrée.
• Pol fich: Vous pouvez désigner la convention de fichier pour générer le nom de fichier avant de traiter le travail via la mémoire en option. Si le nouveau nom de fichier saisi existe déjà dans la mémoire en option, vous pouvez le renommer ou l'écraser.

5. Outils de gestion utiles

Ce chapitre présente les outils de gestion fournis pour vous aider à tirer pleinement parti de votre appareil.

• Easy Capture Manager 233 Samsung AnyWeb Print 234 Samsung Easy Color Manager 235
• Easy Eco Driver 236
• Utilisation de l'alerte SyncThru™ Web Service 237 Utilisation de Samsung Easy Printer Manager 241 Utilisation de Etat de l'imprimante Samsung 244 Utilisation du programme Unified Driver Configurator de Linux 246

• Cet élément peut ne pas être proposé selon le modèle ou les accessoires optionnels (voir « Logiciel » à la page 8).
• Uniquement disponible pour les utilisateurs du système d'exploitation Windows (voir « Logiciel » à la page 8).

Faites une capture d’écran et lancez Easy Capture Manager en appuyant simplement sur la touche Impression écran. Vous pouvez maintenant imprimer facilement votre capture d’écran telle qu’elle ou modifiée.

Samsung anyweb print

• Cet élément peut ne pas être proposé selon le modèle ou les accessoires optionnels (voir « Logiciel » à la page 8).
• Uniquement disponible pour les utilisateurs des systèmes d'exploitation Windows et Mac (voir « Logiciel » à la page 8).

Cet utilitaire vous aide à effectuer une capture d'écran, à prévisualiser, à supprimer et à imprimer des pages de Windows Internet Explorer plus facilement que lorsque vous utilisez un programme habituel.

Téléchargez le logiciel sur le site Internet de Samsung, puis décompressez-le et installez-le : (http://www.samsung.com > rechercher votre produit > assistance ou téléchargements).

Samsung easy color manager

Samsung Easy Color Manager permet aux utilisateurs d'effectuer des réglages précis des 6 tons de couleurs et des autres propriétés, comme la luminosité, le contraste et la saturation. Les modifications des tons des couleurs peuvent être enregistrées en tant que profil et peuvent être utilisées dans le pilote ou à partir de l'appareil.

• Cet élément peut ne pas être proposé selon le modèle ou les accessoires optionnels (voir « Logiciel » à la page 8).
• Uniquement disponible pour les utilisateurs des systèmes d'exploitation Windows et Mac (voir « Logiciel » à la page 8).

Aide les utilisateurs d'imprimante laser couleur Samsung à régler les couleurs selon leurs préférences.

Téléchargez le logiciel sur le site Internet de Samsung, puis décompressez-le et installez-le : (http://www.samsung.com > rechercher votre produit > assistance ou téléchargements).

• Cet élément peut ne pas être proposé selon le modèle ou les accessoires optionnels (voir « Logiciel » à la page 8).
• Uniquement disponible pour les utilisateurs du système d'exploitation Windows (voir « Logiciel » à la page 8).

Easy Eco Driver vous permet d'utiliser des fonctions d'économie de papier et de toner avant d'effectuer une impression. Pour utiliser cette application, la case Lancer Easy Eco Driver avant la tâche d'impression doit être cochée dans les propriétés de l'imprimante.

Easy Eco Driver vous permet également d'effectuer des modifications simples, comme la suppression d'images et de textes, la modification des polices, etc. Vous pouvez sauvegarder les paramètres fréquemment utilisés dans les préréglages.

Utilisation :

1. Ouvrez le document à imprimer. 2. Imprimez le document.

Une fenêtre de prévisualisation apparait.

3 Sélectionnez les options que vous souhaitez appliquer au document. Vous pouvez voir l'aperçu des fonctions appliquées. 4 Cliquez sur Imprimer.

Utilisation de l'alerte syncthru™ web service

• Internet Explorer 6.0 ou version supérieure est l'exigence minimale pour SyncThru™ Web Service.
• Les illustrations de ce mode d'emploi concernant SyncThru™ Web Service peuvent être différentes de votre appareil en fonction de ses options ou du modèle.
• Modèle réseau uniquement (voir « Logiciel » à la page 8).

Accès à syncthru™ web service

1 Lancez un navigateur Web, comme Internet Explorer, depuis Windows. Saisissez l'adresse IP de votre appareil (http://xxx. xxx. xxx. xxx) dans le champ d'adresses et appuyez sur la touche Entrée ou cliquez sur Atteindre. 2 Le site Web intégré de votre appareil s'ouvre.

Connexion à syncthru™ web service

Avant de configurer des options dans SyncThru™ Web Service, vous avez besoin que les connexions comme administrateur. Vous pouvez quand même utiliser SyncThru™ Web Service sans vous connecter, mais vous n'aurez pas accès à l'onglet Paramètres et à l'onglet Sécurité.

1 Cliquez sur Ouverture de session en haut à droite du site Web SyncThru™ Web Service. 2 Saisissez l'ID et le Mot de passe, puis cliquez sur Ouverture de session. Saisissez l'ID et le mot de passe par défaut suivants. Pour des raisons de sécurité, nous vous recommandons de modifier le mot de passe par défaut.

ID: admin Mot de passe: sec00000

Présentation de syncthru™ web service

Informations

Paramètres

Sécurité

Maintenance

Certains onglets peuvent ne pas apparaître en fonction du modèle utilisé.

Onglet informations

Cet onglet vous donne des informations générales concernant votre appareil. Vous pouvez vérifier certains paramètres, telles que la quantité restante de toner. Vous pouvez également imprimer des rapports comme un rapport d'erreur.

• Alertes actives: Permet d'afficher les alertes s'étant déclenchées dans l'appareil et leur gravité.
• Consommables: Permet d'afficher le nombre de pages imprimées et la quantité de toner restant dans la cartouche.
• Compteurs d'utilisation: Permet d'afficher le nombre d'utilisations, par type d'impression : recto et recto/verso.
• Paramètres actuels: Permet d'afficher les informations sur l'appareil et le réseau.
• Imprimer informations: Permet d'imprimer des rapports, tels que des rapports concernant le système, les e-mails et les polices.

Onglet paramètres

Cet onglet vous permet de définir les configurations prévues dans votre appareil et votre réseau. Vous devez vous connecter comme administrateur pour afficher cet onglet.

• Onglet Config. appareil: Permet de définir les options proposées par votre appareil.
• Onglet Config. réseau: Permet d'afficher les options pour l'environnement réseau. Permet de définir les options telles que les protocoles TCP/IP et réseau.

Onglet sécurité

Cet onglet vous permet de définir des informations de sécurité du système et du réseau. Vous devez vous connecter comme administrateur pour afficher cet onglet.

• Sécurité du système: Permet de définir les informations d'administrateur système, ainsi qu'activer ou désactiver des fonctionnalités de l'appareil.
• Sécurité réseau: Permet de définir les paramètres pour HTTPS, IPsec, filtrage IPv4/IPv6, 802.1x et les serveurs d'authentification.
• Contrôle d'accès utilisateurs: Permet de classer les utilisateurs en plusieurs groupes, en fonction du rôle de chaque utilisateur. L'autorisation, l'authentication et la comptabilité de chaque utilisateur seront contrôlées par la définition de rôle du groupe.

Onglet maintenance

Cet onglet vous permet de garder votre appareil à jour en mettant à niveau les microprogrammes et en paramétrant les informations de contact pour l'envoi de courriers électroniques. Vous pouvez également vous connecter au site Web Samsung ou télécharger des pilotes en sélectionnant le menu Lien.

• Mise à niveau du microprogramme: Permet de mettre à niveau le microprogramme de votre appareil.
• Coordonnées: Permet d'afficher le paramétrage des informations de contact.
• Lien: Permet d'afficher des liens vers des sites utiles, sur lesquels vous pouvez télécharger ou vérifier des informations.
• Gestion de la licence: La gestion de la licence indique les paramètres, les applications installées et la license des applications.
• Clonage: Vous pouvez importer ou exporter (transférer) divers paramètres (configuration de l'appareil, informations du réseau, carnet d'adresses, etc.) entre les périphériques prenant en charge la fonction Clonage dans le SyncThru™ Web Service.

Configuration des notifications par e-mail

Vous pouvez recevoir des messages électroniques concernant l'état de l'appareil en paramétrant cette option. En définissant des informations comme l'adresse IP, le nom d'hôte, l'adresse électronique et les informations de serveur SMTP, l'état de l'appareil (fin de cartouche de toner ou erreur appareil) seront envoyées automatiquement à l'adresse électronique d'une certaine personne. Cette option peut être utilisée plus fréquemment par un administrateur de l'appareil.

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.

1. Lancez un navigateur Web, comme Internet Explorer, depuis Windows.

Entrez l'adresse IP de l'appareil (http://xxx.xxx.xxx.xxx) dans la zone d'adresse et appuyez sur la touche Entrée ou cliquez sur Atteindre.

2 Le site Web intégré de votre appareil s'ouvre. 3 Dans l'onglet Paramètres, Sélectionnez Config. appareil > Notification par e-mail.

Utilisation de l'alerte syncthru™ web service

Si vous n'avez pas configuré d'environnement de serveur sortant, allez dans Paramètres > Config. réseau > Serveur de messagerie pour courrier-sortant (SMTP) pour configurer l'environnement réseau avant de paramétrer la notification par courrier électronique.

4 Cochez la case Activée pour utiliser la Notification par e-mail. 5 Cliquez sur le bouton Ajouter pour ajouter un utilisateur de notification par courrier électronique.

Définissez le nom du destinataire et la ou les adresse(s) de messagerie avec les éléments de notification pour lesquels vous souhaitez recevoir une alerte.

6. Cliquez sur Appliquer.

Un pare-feu activé peut empêcher l'envoi correct du courrier électronique. Dans ce cas, contactez l'administrateur réseau.

Définition des informations pour l'administrateur système

Ce paramètre est nécessaire pour utiliser l'option de notification par courrier électronique.

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.

1 Lancez un navigateur Web, comme Internet Explorer, depuis Windows. Entrez l'adresse IP de l'appareil (http://xxx.xxx.xxx.xxx) dans la zone d'adresse et appuyez sur la touche Entrée ou cliquez sur Aller. 2 Le site Web intégré de votre appareil s'ouvre. 3 Dans l'onglet Sécurité, sélectionnez Sécurité du système > Administrateur système. 4 Saisissez le nom de l'administrateur, son numéro de téléphone, son emplacement et son adresse électronique. 5 Cliquez sur Appliquer.

Utilisation de samsung easy printer manager

• Cet élément peut ne pas être proposé selon le modèle ou les appareils optionnels (voir « Logiciel » à la page 8).
• Uniquement disponible pour les utilisateurs des systèmes d'exploitation Windows et Mac (voir « Logiciel » à la page 8).
• Pour Windows, Internet Explorer 6.0 ou version supérieure est l'exigence minimale pour Samsung Easy Printer Manager.

Samsung Easy Printer Manager est une application permettant de regrouper les paramètres de l'ordinateur Samsung dans un seul emplacement. L'application Samsung Easy Printer Manager combine les paramètres du périphérique, ainsi que les environnements d'impression, les paramètres/actions et les lancements. Toutes ces fonctions proposent une passerelle vous permettant d'utiliser facilement votre ordinateur Samsung. Le Samsung Easy Printer Manager propose à l'utilisateur un besoin de deux interfaces utilisateur différentes : l'interface utilisateur basique et l'interface utilisateur avancée. Passer d'une interface à l'autre est facile : il suffit de cliquer sur un bouton.

Présentation de samsung easy printer manager

Pour ouvrir le programme :

Pour Windows

Sélectionnez Démarrer > Programmes ou Tous les programmes > Samsung Printers > Samsung Easy Printer Manager > Samsung Easy Printer Manager.

Pour mac

Ouvrez le dossier Applications > dossier Samsung > Samsung Easy Printer Manager.

L'interface Samsung Easy Printer Manager est composée de différentes sections de base, comme décrites dans le tableau suivant:

La capture d’écran peut être différente selon le système d’exploitation que vous utilisez.

Utilisation de samsung easy printer manager

1	Liste des imprimantes	La liste des imprimantes affiche les imprimantes installées sur votre ordinateur et les imprimantes réseau ajoutées suite à la découverte du réseau (Windows uniquement).
2	Informations sur l'imprimante	Cette zone vous donne des informations générales concernant votre apparéil. Vous pouvez consulter les informations, comme le nom du modele de l'appareil, son adresse IP (ou son nom de port) et son état.Vous pouvez afficher le Mode d'emploi en ligne.Bouton Résolution des problèmes: Ce bouton ouvre le Guide de dépannage en cas d'erreur. Vous pouvez ouvrir directement la section nécessaire du mode d'emploi.
3	Informations sur l'application	Comprend des liens pour passer aux paramètres avancés (basculément des IU), à la réactualisation, aux préférences, au résumé, à l'aide et à la section À propos de.Lebouton est utilisé pour passer à l'interface utiliser avancée (voir « Présentation de l'interface utiliser des paramètres avancés » à la page 243).

4	Liens rapides	Permet d'afficher les Liens rapides vers les fonctions spécifiques de l'appareil. Cette section inclut également des liens vers les applications des paramètres avancés.
		Si vous connectez votre appareil à un réseau, la fenêtre SyncThru™ Web Service est activée.
5	Zone Contenu	Permet d'afficher des informations sur l'appareil sélectionné, le niveau de toner et de papier restant. Ces informations varieront en fonction de l'appareil sélectionné. Cette caractéristique n'est pas présente sur toutes les imprimantes.
6	Commande fournitures	Cliquez sur le bouton Ordre de la fenêtre de commande de consommables. Vous pouvez commander en ligne des cartouches de toner de remplacement.

Sélectionnez le menu Aide ou cliquez sur le bouton dans la fenêtre et cliquez sur l'option que vous pouvez connaître.

Présentation de l'interface utiliser des paramètres avancés

L'interface utilisateur avancée est destinée à être utilisée par la personne responsable de la gestion du réseau et des appareils.

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.

Paramètres du périphérique

Vous pouvez configurer différents paramètres de l'appareil, comme la configuration de l'appareil, le papier, l'aspect, l'emulation, le réseau et les informations d'impression.

Paramètres des alertes (windows uniquement)

Ce menu inclut les paramètres concernant les alertes relatives aux erreurs.

• Alertes de l'imprimante: Permet de configurer les paramètres concernant le moment où des alertes seront reçues.
• Alerte e-mails: Permet de configurer les options concernant la réception d'alertes par e-mail.
• Historique des alertes: Cette option propose un historique des alertes concernant le périphérique et le toner.

Gestion de tâches

Cette option permet de rechercher des informations sur les quotas de l'utilisateur de gestion des tâches spécifique. Ces informations sur les quotas peuvent être créées et appliquées aux périphériques par logiciel de gestion des tâches, comme les logiciels d'administration SyncThru™ or CounThru™.

Utilisation de l'état de l'imprimante samsung

Etat de l'imprimante Samsung est un programme qui surveille l'état de l'appareil et vous en informe.

• La fenêtre Etat de l'imprimante Samsung et son contenu représentés dans ce guide de l'utilisateur du logiciel peuvent être différents selon l'appareil et le système d'exploitation que vous utilisez.
• Vérifiez le(s) système(s) d'exploitation compatible(s) avec votre appareil (voir « Caractéristiques techniques » à la page 108).
• Uniquement disponible pour les utilisateurs du système d'exploitation Windows (voir « Logiciel » à la page 8).

Icône	Signification	Description
	Normal	L'appareil est en mode prét et aucune erreur nieldom avertissement ne sont constatés.
	Avertissement	L'état de l'appareil indique qu'une erreur pourrait survenir. Par exemple, il peut s'agir d'un état de niveau de toner bas qui va logiquement précédéder l'état de niveau de toner vide.
	Erreur	Le périphérique présente au moins une erreur.

Présentation de l'état de l'imprimante samsung

Si une erreur survient au cours de l'impression, vous pouvez la contrôler dans Etat de l'imprimante Samsung. Etat de l'imprimante Samsung est installé automatiquement lors de l'installation du logiciel de l'appareil.

Vous pouvez également lancer manuellement Etat de l'imprimante Samsung. Accédez à Options d'impression, cliquez sur l'onglet Débase > bouton Etat de l'imprimante.

Ces icônes apparaissent sur la barre des tâches de Windows:

Utilisation de l'état de l'imprimante samsung

1	Niveau de toner	Permet de connaître le niveau de chaque cartouche de toner. L'appareil et le nombre de cartouches de toner indiqués dans la fenêtre ci-dessus peuvent différer selon l'appareil que vous utilisez. Cette caractéristique n'est pas présente sur toutes les imprimantes.
2	Option	Vous pouvez définir les paramètres relatifs aux alertes concernant les tâches d'impression.
3	Commander fourn.	Vous pouvez commander en ligne des cartouches de toner de remplacement.
4	Mode d'emploi	Vous pouvez afficher le Mode d'emploi en ligne. Cebouton ouvre le Guide de dépannage en cas d'erreur. Vous pouze ouvrir directement la section dépannage du mode d'emploi.
5	Fermer	Fermez la fenêtre.

Utilisation du programme unified driver configurator de linux

Unified Driver Configurator est un outil principalement conçu pour configurer les périphériques de l'appareil. Vous devez installer Unified Linux Driver pour pouvoir utiliser Unified Driver Configurator (voir « Installation sous Linux » à la page 138).

Après installation du pilote sur votre système Linux, l'icône Unified Driver Configurator est automatiquement créée sur le bureau.

1 Double-cliquez sur l'icone Unified Driver Configurator du bureau. Vous pouvez également cliquer sur l'icone Startup et selectionner Samsung Unified Driver > Unified Driver Configurator.

2 Cliquez sur chaque bouton situé à gauche pour ouvrir la fenêtre de configuration correspondante.

1 Configuration de l'imprimante 2 Configuration du port

Pour utiliser l'aide à l'écran, cliquez sur le bouton Help ou ? de la fenêtre.

Une fois les configurations modifiées, cliquez sur Exit pour fermer Unified Driver Configurator.

Utilisation du programme unified driver configurator de linux

Printers configuration possède les deux onglets : Printers et Classes.

Affichez la configuration de l'imprimante du système actuel en cliquant sur l'icône représentant l'imprimante, à gauche de la fenêtre Unified Driver Configurator.

1	Passe en mode Printers configuration.
2	Affiche tous les apparciils installés.
3	Affiche l'état, le nom du modèle et l'URI de votre apparéil.

Les boutons de commande d'imprimante sont comme suit :

• Refresh: Actualise la liste des appareils disponibles.
• Add Printer: Permet d'ajouter un nouvel appareil.
• Remove Printer: Supprime l'appareil sélectionné.
• Set as Default: Définit l'appareil sélectionné comme appareil par défaut.
• Stop/Start: Arrête/démarre l'appareil.
• Test: Permet d'imprimer une page de test afin de s'assurer du bon fonctionnement de l'appareil. Properties: Permet d'afficher et de modifier les propriétés de l'imprimante.

Onglet classes

L'onglet Classes affiche la liste des catégories d'appareils disponibles.

1	Affiche toutes les options classes d'appareil.
2	Affiche l'état de la catégorie et le nombre d'appareils dans cette catégorie.

• Refresh: actualise la liste des catégories.
• Add Class: permet d'ajouter une nouvelle catégorie d'appareil.
• Remove Class: supprime la classe d'appareil sélectionnée.

Configuration des ports

Cette fenêtre permet d'afficher la liste des ports disponibles, de vérifier l'état de chaque port et de libérer un port qui reste occupé lorsque le processus propriétaire a été interrompu pour une raison quelconque.

1	Passe en mode Ports configuration.
2	Affiche tous les ports disponibles.
3	Affiche le type de port, le périphérique connecté au port et l'état.

• Refresh: Actualise la liste des ports disponibles.
• Release port: Libère le port sélectionné.

6. Dépannage

Ce chapitre fournit des informations utiles en cas de dysfonctionnement.

Problèmes d'alimentation papier 250 Problèmes d'alimentation et de connexion des câbles 251 Problèmes d'impression 252 Problèmes de qualité d'impression 257 Problèmes concernant le système d'exploitation 265

Pour les erreurs qui se produisent pendant l'installation et la configuration du logiciel sans fil, consultez la section Dépannage du chapitre sur la configuration sans fil (voir «Dépannage du réseau sans fil » à la page 180).

Problèmes d'alimentation papier

Problème	Solutions proposées
Bourrages papier en cours d'impression.	Supprimez le bourrage papier.
Plusieurs feuilles sont collées les ones aux autres.	Vérifiiesz la capacité papier maximale du bac.Vérifiiesz que vous utilisez un type de papier adéquat.Retirez le papier du bac d'alimentation, courbez-le ou déramez-le.Dans un environnement humide, les feuilles risquent de se coller les ones aux autres.
Impossible d'insérer plusieurs feuilles de papier.	Il se peut que différents types de papier soient empilés dans le bac d'alimentation. Chargez des feuilles de type, de format et de grammaque identiques.
Le papier n'est pas entrainné dans l'appareil.	Retirez tout élément qui fait obstruction à l'intérieur de l'appareil.Le papier n'a pas été chargeé correctement. Retirez le papier du bac d'alimentation et rechargez-le correctement.Iy a trop de papier dans le bac d'alimentation. Enlevez le surplus de papier.Le papier est trop écais. Utilisez uniquement du papier conforme aux caractéristiques de l'appareil.
Le papier ne cesse de se bloquer.	Il y a trop de papier dans le bac d'alimentation. Enlevez le surplus de papier. Si vous imprimez sur des supports spéciaux, utilisez le chargement manuel du bac.Le type de papier utilisé n'est pas correct. Utilisez uniquement du papier conforme aux caractéristiques de l'appareil.Des particules se sont accumulées dans l'appareil. Ouvrez le capot supérieur de l'imprimante et les débris évventuels.
Les enveloppes s'impriment de travers ou ne sont pas entrainnées correctement.	Assurez-vous que les guides papier reposent des deux côts des enveloppes.

Problèmes d'alimentation et de connexion des câbles

Problème	Solutions proposées
L'appareil n'est pas alimenté ou le cable de connexion qui reli est l'ordinateur à l'imprimante n'est pas correctement raccordé.	Commencez par brancher l'appareil sur une prise de courant. Si l'appareil possède une touche (Alimentation) sur le panneau de commande, appuyez dessus.Déconnectez le cable de l'appareil, puis reconnectctez-le.

Problèmes d'impression

Problème	Cause possible	Solutions proposées
L'appareil n'imprime pas.	L'appareil n'est pas sous tension.	Commencez par brancher l'appareil sur une prise de courant. Si l'appareil possède une touche (Alimentation) sur le panneau de commande, appuyez dessus.
	Vous n'vez pas défini votre appareil en tant qu'appareil par défaut.	Réglez votre appareil comme appareil par défaut pour Windows.
	Vérifiez les éléments ci-après sur l'appareil: • Le capot n'est pas fermé. Fermez le capot. • Du papier est bloqué. Suprimez le bourrage papier (voir « Résolution des bourrages papier » à la page 86). • Il n'y a pas de papier dans le bac. Chargez du papier (voir « Chargement de papier dans le bac » à la page 35). • La cartouche de toner n'est pas installée. Installes la cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 67). • Assurez-vous que l'enveloppe et la feuille de protection de la cartouche de toner ont bien été retirees (voir « Remplacement de la cartouche de toner » à la page 67). Si une erreur système se produit, contactez le service de maintenance.
	Le cable de connexion qui relié l'ordinateur à l'imprimante n'est pas raccordé correctement.	Déconnectez le cable de l'appareil, puis reconnectpez-le (voir « Vue arrêtère » à la page 22).
	Le cable de connexion qui relié l'ordinateur à l'imprimante est défectueux.	Si possible, raccordez le cable à un autre ordinateur en état de marche et imprimez un document. Vous pouvez également utiliser un autre cable d'appareil.
	La configuration du port n'est pas correcte.	Vérifiez les paramètres de l'imprimante dans Windows pour voir si la tâche d'impression est envoyée au port approprié. Si l'ordinateur compte plusieurs ports, assurez-vous que l'appareil est raccordé au port adéquat.

Problèmes d'impression

Problème	Cause possible	Solutions proposées
L'appareil n'imprime pas.	L'appareil est peut-être mal configuré.	Vérifiez les Options d'impression pour vous assurer que tous les régles d'impression sont corrects.
	Le pilote d'impression est peut-être mal installé.	Déinstallé puis réinstallé le pilote de l'appareil.
	L'appareil ne fonctionne pas correctement.	Vérifiez le message affiché à l'écran du panneau de contrôle pour déterminer s'il s'agit d'une erreur système. Contactez le service de maintenance.
	Le document est si volumineux que l'espace disponible sur le disque dur n'est pas suffisant pour accéder à la tâche d'impression.	Libéréz davantage d'espace disque et reliancez l'impression du document.
	Le bac à papier est plein.	Une fois que vous avez vidé le bac de sortie, l'impression reprend.
L'appareil n'utilise pas la bonne source d'alimentation papier.	L'options papier sélectionnée dans les Options d'impression n'est peut-être pas correcte.	Pour la plupart des logiciels d/application, pour sélectionner la source d'alimentation du papier il faut aller sur l'onglet Papier dans Options d'impression (voir « Ouverture des préférences d'impression » à la page 47). Sélectionnez la source d'alimentation papier ajustée. Consultez l'aide du pilote d'impression (voir « Utilisation de l'aide » à la page 49).
Une tâche d'impression est très lente.	L'impression est peut-être très complexe.	Simplifiez la page ou modifierez les paramètres de qualité d'impression.

Problèmes d'impression

Problème	Cause possible	Solutions proposées
La moitié de la page est blanche.	L'orientation de la page n'est peut-être pas correcte.	Changez l'orientation de la page dans votre application (voir « Ouverture des préférences d'impression » à la page 47). Consultez l'aide du pilote d'impression (voir « Utilisation de l'aide » à la page 49).
	Le format du papier et les paramètres de format ne correspondent pas.	Assurez-vous que le format de papier défini dans les paramètres du pilote d'impression correspond au format du papier se trouvant dans le bac d'alimentation. Vérifiez également que le format de papier défini dans les paramètres du pilote d'impression correspond au format de papier sélectionné dans les paramètres de l'application (voir « Ouverture des préférences d'impression » à la page 47).
L'appareil imprime mais le texte est erroné, tronqué ou incomplet.	Le cable de l'appareil est mal raccordé ou défectueux.	Déconnectez le cable de l'appareil, puis reconnectctez-le. Essayez d'imprimer un document ayant déjà été imprimé correctement. Si possible, reliez le cable et l'appareil à un autre ordinateur ayant déjà correctement imprimé, et lancez l'impression d'un document. Si ces solutions n'aboutissent pas, remplacez le cable de l'appareil.
	Vous avez sélectionné le mauvais pilote d'impression.	Vérifiez que votre appareil est sélectionné dans le menu de sélection de l'imprimante de l'application.
	L'application ne fonctionne pas correctement.	Essayez d'imprimer un document à partir d'une autre application.
	Le système d'exploitation ne fonctionne pas correctement.	Quittez Windows, puis redémarrez l'ordinateur. Mettez l'appareil hors tension, puis sous tension.

Problèmes d'impression

Problème	Cause possible	Solutions proposées
Les pages s'impriment, mais elles sont vierges.	La cartouche de toner est défectueuse ou vide.	Secouez la cartouche de toner, si besoin est. Si nécessaire, remplacez la cartouche. • Voir « Redistribution du toner » à la page 65. • Voir « Remplacement de la cartouche de toner » à la page 67.
	Le fichier contient peut-être des pages blanches.	Vérifiez que le fichier ne contient pas de pages blanches.
	Certainés éléments, comme le contrôleur ou la carte, sont peut-être défectueux.	Contactez le service de maintenance.
L'imprimante n'imprime pas correctement les fichiers PDF. Une partie des graphiques, du texte ou des illustrations manque.	Incompatibilité entre le fichier PDF et les produits Acrobat.	L'impression du fichier PDF en tant qu'une image peut permettre l'impression du fichier. Activez Imprimer comme image dans les options d'impression Acrobat. L'impression d'un fichier PDF en tant qu'une image demande plus de temps qu'une impression ordinaire.
La qualité d'impression des photos n'est pas bonne. Des images ne sont pas nettes.	La résolution des photos est très faible.	Réduisez la taille de la photo. Plus vous augmentez la taille des photos dans le programme, plus la résolution diminue.
Avant l'impression, la machine émet de la vapeur près du bac de sortie.	L'utilisation de papier humide peut provoquer la formation de vapeur pendant l'impression.	Ce n'est pas un problème. Continuez l'impression.

Problèmes d'impression

Problème	Cause possible	Solutions proposées
L'appareil n'imprime pas sur du papier de format personnelisé, comme le papier à factures.	Le format du papier et les paramètres de format ne correspondent pas.	Réglez le format de papier correct dans Personnelisée dans l'onglet Papier d'Options d'impression (voir « Ouverture des préférences d'impression » à la page 47).
Le papier à factures imprimé est voilé.	Les paramètres de format de papier ne correspondent pas.	Modifiez l'options d'impression et réessayez. Allez dans Options d'impression, cliquez sur l'onglet Papier, et définissez le type sur Papier fin (voir « Ouverture des préférences d'impression » à la page 47).

Problèmes de qualité d'impression

Si l'intérieur de l'appareil est encrassé ou si le papier a été mal chargé, il peut y avoir une baisse de la qualité d'impression. Reportez-vous au tableau ci-dessous pour résoudre le problème.

Problème	Solutions proposées
Impression claire ou floue AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	Si une stria blanche verticale ou une zone floue apparait sur la page, le niveau du toner est bas. Installez une nouvelle cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 67). Le papier n'est pas conforme aux caractéristiques de l'appareil: papier humide ou rugueux, par exemple. Si toute la page est claire, la résolution d'impression sélectionnée est insuffisante ou le mode Économie de toner est activé. Réglez la résolution d'impression et désactevez le mode Économie de toner. Consultez l'aide du pilote d'impression. La présence simultanée de zones floues et de trainées de toner peut indiquer la nécessité de nettoyer la cartouche. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 79). La surface du module de numérisation laser du côté intéérieur à l'appareil peut être sale. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 79). Si le problème persiste, contactez le service de maintenance.
La moitié supérieure du papier est imprimée de façon plus claire que le reste du papier. AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	Le toner n'adhère peut-être pas correctement à ce type de papier. Modifiez l'options d'impression et réessayez. Accédez à Options d'impression, cliquez sur l'onget Papier et définiquee le type de papier sur Papier recyclé (voir « Ouverture des préférences d'impression » à la page 47).

Problèmes de qualité d'impression

Problème	Solutions proposées
Taches de toner	• Le papier n'est pas conforme aux caractéristiques de l'appareil : papier humide ou rugueux, par exemple. • Le rouleau de l'imprimante est peut-être sale. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 79). • Le circuit d'entrainment du papier a besoin d'être nettoyé. Contactez le service de maintenance (voir « Nettoyage de l'appareil » à la page 79).
Zones vides	Si des zones vides, généralement au niveau des arrondis des caractères, apparaissent sur la page: • Il se peut qu'une feuille de papier soit de mauvaise qualité. Essayez de réimprimer la page. • Le taux d'humidité du papier n'est pas homogène ou certaines zones du papier sont humides. Changez de marque de papier. • La rame de papier est de mauvaise qualité. Le processus de fabrication du papier est à l'origine du problème et empêche le toner de se fixer sur certaines zones. Changez de marque ou de type de papier. • Modifiez l'options d'impression etRéessayez. Allez dans les Options d'impression,clinquez sur l'onglet Papier,et réglez le type sur Papier épais(voir « Ouverture des préférences d'impression » à la page 47). Si le problème persiste,contactez le service de maintenance.
Taches blanches	Si des taches blanches apparaissent sur la page: • Le papier est trop rugieux et de la poussière provenant du papier se dépose à l'intérieur de l'appareil ;le rouleau de transfert est peut-être sale. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 79). • Le circuit d'entrainment du papier a besoin d'être nettoyé. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 79). Si le problème persiste,contactez le service de maintenance.

Problèmes de qualité d'impression

Problème	Solutions proposées
Lignes verticales AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	Si des stries verticales noires apparaissent sur la page: • La surface (partie tambour) de la cartouche de toner à l'intérieur de l'appareil a probablement été griffée. Retirez la cartouche, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 67). Si des stries verticales blanches apparaissent sur la page: • La surface du module de numériqueation laser du côté intéérieur à l'appareil peut être sale. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 79). Si le problème persististe, contactez le service de maintenance.
Fond noir ou en couleur AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	Si la quantité de toner déposée sur la page create un fond grisé inacceptable: • Choisissez du papier de grammaféinéieur. • Vérifiéz les conditions ambiantes: un air trop sec ou trop humide (plus de 80 % d'humidité relative) peut avoir une incidence sur l'ombrage du fond. • Retirez l'ancienne cartouche et installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 67). • Répartissez bien de nouveau le toner (voir « Redistribution du toner » à la page 65).
Trainées de toner AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	• Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 79). • Vérifiéz le type et la qualité du papier. • Retirez la cartouche, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 67).

Problèmes de qualité d'impression

Problème	Solutions proposées
Défauts verticaux répétitifs	Si des marques apparaissent plusieurs fois sur une page, à intervalles réguliers: • La cartouche de toner est peut-être endommagée. Si le problème persististe, remplacez la cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 67). • Certaines pieces de l'appareil comportent peut-être des dépôts de toner. Si le défaut apparait au dos de la page, le problème se résoudra sans doute de lui-même au bout de quelques pages. • L'unité de fusion est peut-être endommagée. Contactez le service de maintenance.
Fond moucheté	Les fonds mouchétés apparaissent lorsque des particules de toner se déposent aléatoirement sur la page. • Le papier peut être trop humide. Essayez d'imprimer en utilisant une autre rame de papier. N'ouvrez les rames qu'au dernier moment afin d'éviter que le papier n'absorbe l'humidité de l'air. • Si le fond mouchété apparait sur une enveloppe, changez la mise en page pour éviter l'impression sur des zones de piuure. L'impression sur une zone de piuure peut cause des problèmes. Ou sélectionnez Papier écais dans la fenêtre Options d'impression (voir « Ouverture des préférences d'impression » à la page 47). • Si le fond mouchété recouvre la totalité de la page, règlez la résolution d'impression à partir de l'application ou des Options d'impression (voir « Ouverture des préférences d'impression » à la page 47). Assurez-vous que le type de papier correct est selectionné. Par exemple: Si Papier plus écais est sélectionné, mais que du Papier ordinaire est en fait utilisé, une surcharge peut se produit, ce qui créé ce problème de qualité. • Si vous utilisez une nouvelle cartouche de toner, répartissez de nouveau le toner en premier lieu (voir « Redistribution du toner » à la page 65).

Problèmes de qualité d'impression

Problème	Solutions proposées
Des particules de toner se trouvent autour des caractères ou des images en gras	Le toner n'adhère peut-être pas correctement à ce type de papier. • Modifiez l'options d'impression et réessayez. Accédez à Options d'impression, cliquez sur l'onglet Papier et définièsez le type de papier sur Papier recyclé (voir « Ouverture des préférences d'impression » à la page 47). • Assurez-vous que le type de papier correct est sélectionné. Par exemple: Si Papier plus épais est sélectionné, mais que du Papier ordinaire est en fait utilisé, une surcharge peut se produit, ce qui créé ce problème de qualité.
Caracterès mal formés	• Si des caractères sont mal formés etMLSment creusés par endroits, le papier est peut-être trop lisse. Changez de type de papier.
AaBbCcAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	• Assurez-vous que le papier est correctement chargé. • Vérifiez le type et la qualité du papier. • Assurez-vous que les guides ne sont pas trop sérrés ou trop lâches par rapport au papier.
Impression oblique	• Assurez-vous que le papier est correctement chargé. • Vérifiez le type et la qualité du papier. • Assurez-vous que les guides ne sont pas trop sérrés ou trop lâches par rapport au papier.

Problèmes de qualité d'impression

Problème	Solutions proposées
Pages gondolées	• Assurez-vous que le papier est correctement chargé. • Vérifiiesz le type et la qualité du papier. Une température ou une humidité trop élevé peut engendrer une ondulation du papier. • Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
Pages pliees ou froissées	• Assurez-vous que le papier est correctement chargé. • Vérifiiesz le type et la qualité du papier. • Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
Dos de la page taché	• Vérifiiesz que le toner ne coule pas. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 79).

Problèmes de qualité d'impression

Problème	Solutions proposées
Pages entièrement noires ou de couleur	• La cartouche de toner n'est sans doute pas installée correctement. Enlevez-la, puis réinstallé-la. • La cartouche de toner est peut-être défectueuse. Retirez la cartouche, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 67). • L'appareil a peut-être besoin d'une réparation. Contactez le service de maintenance.
Toner non fixé	• Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 79). • Vérifiez le type, l'épaissur et la qualité du papier. • Retirrez la cartouche de toner, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 67). Si le problème persististe, il se peut que l'appareil ait besoin d'une révision. Contactez le service de maintenance.
AaBbCc AaBbCc AaBbCc AaBbCc AaCc	Un caractère devant être noir contient des taches blanches: • Il se peut que vous imprimiez du mauvais côte du papier. Retirez le papier et returnez-le. • Le papier n'est peut-être pas conforme aux caractéristiques de l'appareil.

Problèmes de qualité d'impression

Problème	Solutions proposées
Stries horizontales A a B b C A a B b C A a B b C A a B b C A a B b C	Des stries noires horizontales ou des trainées de toner apparaisent: • La cartouche de toner est peut-être mal installée. Enlevez-la, puis réinstallé-la. • La cartouche de toner est peut-être défectueuse. Retirez la cartouche, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 67). Si le problème persiste, il se peut que l'appareil ait besoin d'une réparation. Contactez le service de maintenance.
Ondulation AaBbCc AaBbCc AaBbCc AaBbCc	Si le papier imprimé est ondulé ou s'il n'est pas entraîné dans l'appareil: • Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac. • Modifiez l'options de l'imprimante concernant le papier et réessayez. Allez dans les Options d'impression, cliquez sur l'onglet Papier, et réglez le type sur Papier fin (voir « Ouverture des préférences d'impression » à la page 47).
• Une image inconnue apparait plusieurs fois sur certaines feuilles • Toner non fixé • Des zones d'impression plus claires ou une contamination sont constatées	Vous utilisez probablement l'appareil à une altitude de 1 000 m ou plus. Une altitude élevé peut ALTERER la qualité d'impression: le toner ne se fixe pas correctement sur le papier ou le document est très pôle. Corrigez le paramètre d'altitude de votre appareil (voir « Réglage de l'altitude » à la page 210).

Problèmes windows courants

Problème	Solutions proposées
Le message « Fichier utilisé » s'affiche durant l'installation.	Fermez tous les programmes ouverts. Effacez tous les programmes du groupe Démarrage, puis redémarrez Windows. Réinstallé le pilote d'impression.
Le message « Erreur de protection générale », « Exception OE», « Spool 32 » ou « Opération non conforme » apparait.	Fermez toutes les applications, redémarrez Windows et recommencez l'impression.
Les messages « Échec d'impression » et « Erreur de temporisation de l'imprimante » s'affichent.	Ces messages sont susceptibles d'apparaître en cours d'impression. Attendez simplement que l'appareil ait terminé l'impression. Si le message apparait en mode prét ou une fois l'impression achèvée, vérifiez le branchement et/ou l'existence d'une erreur évientuelle.

Pour plus d'informations sur les messages d'erreur Windows, reportez-vous au Guide de l'utilisateur de Microsoft Windows fourni avec votre ordinateur.

Problèmes courants sous mac

Problème	Solutions proposées
L'imprimante n'imprime pas correctement les fichiers PDF. Une partie des graphiques, du texte ou des illustrations manque.	L'impression du fichier PDF en tant qu'une image peut permettre l'impression du fichier. Activez Imprimer comme image dans les options d'impression Acrobat.
	L'impression d'un fichier PDF en tant qu'une image demande plus de temps qu'une impression ordinaire.
Certaines lettres ne s'affichent pas correctement lors de l'impression de la couverture.	Le système d'exploitation Mac OS ne peut pas créé la police lors de l'impression de la couverture. L'alphabet anglais et les numéroros sont affichés correctement sur la page de couverture.
Lors de l'impression d'un document Acrobat Reader 6.0 ou version supérieure sur Mac, les couleurs ne s'impriment pas correctement.	Vérifiez que la résolution définie dans le pilote de l'appareil correspond à celle d'Acrobat Reader.

Reportez-vous au guide de l'utilisateur Mac fourni avec votre ordinateur pour plus de renseignements sur les messages d'erreur Mac.

Problèmes concernant le système d'exploitation

État	Solutions proposées
L'appareil n'imprime pas.	Vérifiez que le pilote d'impression est installé. Ouvrez Unified Driver Configurator et sélectionnez l'onglet Printers dans la fenêtre Printers configuration pour afficher la liste des apparêils disponibles. Vérifiez que vous imprimante figure dans la liste. Si ce n'est pas le cas, ouvrez l'Add new printer wizard pour paramétrer l'imprimante.Vérifiez que l'appareil est sous tension. Ouvrez Printers configuration et sélectionnez votre imprimante dans la liste. Vérifiez la description indiquée dans le volet Selected printer. Si l'état contient la chaîne Stopped, appuyez sur la touche Start. Une fois que vous avez effectué ces étapes, l'appareil devrait reprendre son fonctionnement normal. L'état « stopped » peut apparaitre en cas de problèmes d'impression.Vérifiez si vous application comporte une option d'impression spéciale de type « -draw ». Si « -draw » figure dans le paramètre de ligne de commande, supprimez-le pour imprimer correctement. Dans le cas du terminal Gimp, sélectionnez « Imprimer » -> « Configurer l'imprimante » et modifiez le paramètre de ligne de commande dans l'élement de commande.
Certaines images en couleur sortent tout en noir.	Il s'agit d'un bogue connu dans Ghostscript (jusqu'à la version 7.05 de GNU Ghostscript) lorsque l'espace colorimétrique de base du document est l'espace colorimétrique indexé et qu'il est converti par le biais de l'espace colorimétrique CIE. Étant donné que Postscript utilise la zone couleur CIE en tant que système de contretypage des couleurs, vous doivent à jour Ghostscript sur votre système, au moins pour les versions 7.06 et suivantes de GNU Ghostscript. La dernière version de Ghostscript est disponible sur www.ghostscript.com.
Certaines images en couleur sont imprimées dans des couleurs inattendues.	Il s'agit d'un bogue connu dans Ghostscript (jusqu'à la version 7.xx de GNU Ghostscript) lorsque l'espace colorimétrique de base du document est l'espace colorimétrique indexé RVB et qu'il est converti par le biais de l'espace colorimétrique CIE. Étant donné que Postscript utilise la zone couleur CIE en tant que système de contretypage des couleurs, vous doivent à jour Ghostscript sur votre système, et utiliser les versions 8.xx et suivantes de GNU Ghostscript. La dernière version de Ghostscript est disponible sur www.ghostscript.com.

Problèmes concernant le système d'exploitation

État	Solutions proposées
L'appareil n'imprime pas des pages entières et seulement une moitié de page apparait sur la sortie.	Il s'agit d'un problème connu qui se produit lorsqu'un appareil couleur est utilisé sur la version 8.51 ou une version antérieure de Ghostscript, le système d'exploitation 64 bits de Linux. Il est signalé sur bugs.ghostscript.com sous l'intitulé Ghostscript Bug 688252. Le problème est résolu dans AFPL Ghostscript 8.52 ou une version supérieure. Téléchargez la dernière version de AFPL Ghostscript à l'adresse http://sourceforge.net/projects/ghostscript/ et installez-la pour résoudre ce problème.
Je rencontres l'erreur « Cannot open port device file » lors de l'impression d'un document.	Il est déconseilé de modifier les paramètres de la tâche d'impression (via l'utilitaire LPR, par exemple) pendant l'impression d'une tâche. Les versions connues du serveur CUPS (Common UNIX Printing System) interrompent la tâche d'impression si les options d'impression sont modifiées, puis tentent de relancer la tâche depuis le début. Comme le pilote Unified Linux Driver verrouille le port lors de l'impression, la terminaison brutale du pilote laisse le port verrouillé et indisponible pour les tâches d'impression suivantes. Si cette situation se produit, essayez de libérer le port en selectionnant Release port dans la fenêtre Port configuration.
Lors de l'impression d'un document sur le réseau sous SuSE 9.2, l'imprimante n'imprime pas.	La version du système CUPS (Common UNIX Printing System) intégrée à SuSE Linux 9.2 (cups-1.1.21) n'est pas compatible avec l'impression IPP (Internet Printing Protocol). Utilisez l'impression par socket au lieu d'IPP ou installez une version ultérieure de CUPS (Common UNIX Printing System) (cups-1.1.22 ou une version supérieure).

Reportez-vous au guide de l'utilisateur Linux fourni avec votre ordinateur pour plus de renseignements sur les messages d'erreur Linux.

Problèmes postscript courants

Les problèmes présentés ci-dessous sont propres au langage PostScript et peuvent survenir lors de l'utilisation simultanée de plusieurs langages d'impression.

Problème	Cause possible	Solution
Impossible d'imprimer un fichier PostScript	Le pilote PostScript est peut-être mal installé.	• Installé le pilote PostScript (voir « Installation des logiciels » à la page 135). • Imprimez une page de configuration et vérifie que la version PostScript est disponible pour impression. • Si le problème persiste, contactez un technician de maintenance.
Le message Erreur contrôle de valeur limite s'imprime.	La tâche d'impression est trop complexe.	Vous doivent simplifier la page ou installer de la mémoire supplémentaire.
Une page d'erreur PostScript s'imprime	La tâche d'impression n'est peut-être pas de type PostScript.	Assurez-vous que la tâche d'impression est de type PostScript. Vérifiez si l'application attendait l'envoi d'un fichier de configuration ou d'en-tête PostScript à l'appareil.
Le bac optionnel n'est pas sélectionné dans le pilote	Le pilote d'impression n'a pas été configuré pour reconnaître le bac optionnel.	Ouvrez la fenêtre des propriétés du pilote, Sélectionnez l'onglet Options du périphérique, puis paramétrez l'options du bac (voir « Configuration des Options du périphérique » à la page 73).
Lors de l'impression d'un document Acrobat Reader 6.0 ou version supérieure sur Mac, les couleurs ne s'impriment pas correctement	La résolution définie dans le pilote d'impression ne correspond peut-être pas à celle d'Acrobat Reader.	Vérifiez que la résolution définie dans le pilote d'impression correspond à celle d'Acrobat Reader.

Contact SAMSUNG worldwide

Le glossaire suivant vous permet de vous familiariser avec le produit grâce à une définition des termes courants de l'impression ainsi que des termes mentionnés dans le présent guide de l'utilisateur.

802.11

802.11 est un ensemble de normes pour les communications par réseau local sans fil (WLAN), développé par le comité de normes IEEE LAN/MAN (IEEE 802).

802.11B/G/N

802.11b/g/n peut partager le même matériel et utiliser la bande 2.4 GHz. 802.11b prend en charge une bande passante jusqu'à 11 Mbit/s, 802.11n prend en charge une bande passante jusqu'à 150 Mbit/s. Les périphériques 802.11b/g/n peuvent parfois souffrir d'interférences provenant de fours à micro-ondes, des téléphones sans-fil et des périphériques Bluetooth.

Point d'accès

Un point d'accès ou point d'accès sans fil (AP ou WAP) est un périphérique qui relie les périphériques de communication sans fil ensemble sur des réseaux locaux sans fil (WLAN), et fait office d'émetteur et récepteur central des signaux radio du WLAN.

Un chargeur automatique de documents (ADF) est un module de numérisation pouvant charger automatiquement un document original afin de numériser une pile de documents en une seule tâche.

Suite de protocoles réseau propriétaires développée par Apple, Inc. Cette suite de protocoles, intégrée aux premiers produits Mac (1984), est désormais tombée en désuétude au profit de la pile de protocoles réseau TCP/IP.

Profondeur de bit

Terme d'infographie désignant le nombre de bits représentant la couleur d'un pixel dans une image matricielle. Une profondeur de bit (ou de couleur) plus élevée permet d'obtenir une gamme de couleurs plus large. Plus le nombre de bits est élevé, plus le nombre de couleurs possibles est grand. Une couleur codée sur 1 bit est communément qualifiée de monochrome ou noir et blanc.

Format d'images matricielles utilisé par le sous-système graphique de Microsoft Windows (GDI) et, communément, comme format de fichiers image sur cette plate-forme.

Glossaire

Protocole d'amorçage. Protocole réseau permettant d'attribuer automatiquement une adresse IP à un client du réseau. Ceci s'effectue généralement dans le processus bootstrap d'ordinateurs ou de systèmes d'exploitation les exécutant. Les serveurs BOOTP attribuent l'adresse IP à chaque client à partir d'un ensemble d'adresses. Le protocole BOOTP permet aux postes de travail qui ne disposent pas de disque dur d'obtenir une adresse IP avant d'amorcer un système d'exploitation.

Le capteur à transfert de charge (CCD) est un élément matériel permettant de numériser un document. Un dispositif de verrouillage des capteurs CCD est également utilisé pour maintenir le module CCD afin d'empêcher tout dommage pendant le transport.

Assemblage

Méthode d'impression de documents comptant plusieurs exemplaires en différents jours de tirages. Lorsque le tri est sélectionné, le périphérique imprime un jeu dans son intégralité avant d'imprimer d'autres exemplaires.

Panneau de commande

Le panneau de commande est une zone plane, généralement verticale, sur laquelle s'affichent les outils de commande et de surveillance. Il se trouve généralement à l'avant de l'appareil.

Couverture

Terme d'impression correspondant à une mesure de l'utilisation du toner. Par exemple, une couverture de 5 % signifie qu'une feuille de papier au format A4 comporte environ 5 % d'image ou de texte. Si le papier ou l'original comporte des images complexes ou une grande quantité de texte, la couverture sera supérieure à 5 % et l'utilisation du toner sera équivalente à cette couverture.

Valeurs séparées par des virgules (CSV). Format de fichier utilisé pour échanger des données entre des applications différentes. Ce format de fichier, utilisable sous Microsoft Excel, est devenu une norme de facto, même sous les environnements autres que Microsoft.

Un chargeur automatique de documents recto-verso (DADF) est un module de numérisation pouvant charger automatiquement un document original puis le retourner, afin de numériser des documents recto-verso.

Par défaut

Valeur ou paramètre appliqué en sortie d'usine ou lorsque l'appareil a été réinitialisé.

Un protocole de configuration dynamique de l'hôte (DHCP) est un protocole réseau client-serveur. Un serveur DHCP fournit des paramètres de configuration spécifiques à l'hôte client DHCP demandant, généralement, des informations requises par l'hôte client pour participer à un réseau IP. Le protocole DHCP permet également l'attribution d'adresses IP aux hôtes client.

Le module mémoire double en ligne (DIMM) est une carte électronique qui contient de la mémoire. Une carte DIMM stocke toutes les données de l'appareil, par exemple les données d'impression ou les données de télécopie reçues.

DLNA

Le Digital Living Network Alliance (DLNA) est une norme qui permet aux appareils d'un réseau domestique de partager des informations entre eux à travers tout le réseau.

Le serveur de nom de Domaine (DNS) est un système qui stocke des informations associées au nom de Domaine dans une base de données répartie sur des réseaux, comme Internet.

Imprimante matricelle

Type d'imprimante dont la tête d'impression balaie la page de part et d'autre, puis transfère l'encre en frappant un ruban encreur; ce principe de fonctionnement est analogue à celui d'une machine à écrire.

Unité de mesure de la résolution de numérisation et d'impression. De manière générale, une forte valeur de PPP se traduit par une plus grande résolution, des détails d'image plus fins et un volume de fichier plus élevé.

Détection sélective de tonalité d'appoint. Le service téléphonique de sonnerie distincte permet à un utilisateur de se servir d'une seule ligne téléphonique pour répondre à différents numéros de téléphone.

Recto/verso

Fonctionnalité permettant un retournement automatique d'une feuille de papier afin d'imprimer (ou de numériser) sur les deux faces du papier. Une imprimante équipée d'un module Recto/Verso peut imprimer sur les deux côtés du papier en un seul cycle d'impression.

Capacité de traitement

Quantité de pages n'affectant pas les performances de l'imprimante sur un mois. Généralement, l'imprimante a une durée de vie limitée par exemple au nombre de pages par an. Cette durée de vie correspond à la capacité moyenne d'impression, qui couvre généralement la période de garantie. Par exemple, si la capacité de traitement est de 48 000 pages par mois en supposant 20 jours de travail, une imprimante est limitée à 2 400 pages par jour.

Le mode de correction d'erreur (ECM) est un mode de transmission facultatif intégré aux télécopieurs de classe 1 ou aux modems de télécopie. Ce mode détecte et corrige automatiquement toute erreur de transmission de télécopie provoquée par du bruit sur la ligne téléphonique.

Émulation

Procédé permettant de reproduire le fonctionnement d'un appareil sur un autre.

Un émulateur réplique les fonctions d'un système sur un système différent de telle façon que le second fonctionne exactement comme le premier. L'émulation consiste à reproduire rigoureusement le comportement externe, ce qui la différencie de la simulation, qui renvoie à la simulation du modèle abstrait d'un système en prenant en considération le fonctionnement interne.

Technologie de réseau informatique reposant sur des trames, pour des réseaux locaux (LAN). Il définit le câblage et la transmission de signaux de la couche physique, et les formats de trame et les protocôles pour la couche de contrôle d'accès au support (MAC)/couche liaison de données du domaine OSI. Ethernet est principalement standardisé en IEEE 802.3. C'est devenu la technologie de réseau local la plus répandue depuis les années 1990 jusqu'à aujourd'hui.

Suite de protocoles réseau développée par Apple Computer. Cette suite de protocoles, intégrée aux premiers produits Mac (1984), est désormais tombée en désuétude au profit de la pile de protocoles réseau TCP/IP.

L'interface pour périphérique étranger (FDI) est une carte installée à l'intérieur de l'appareil afin de permettre l'installation d'un périphérique tiers comme un monnayeur ou un lecteur de cartes. Vous pourrez ainsi activer un service d'impression payant sur votre appareil.

Un protocole de transfert de fichiers (FTP) est un protocole très répandu d'échange de fichiers sur tout réseau prenant en charge les protocoles TCP/IP (Internet ou Intranet).

Unité de chauffe

Pièce de l'imprimante laser qui fixe le toner sur le support d'impression. Cette unité est constituée d'un rouleau thermique et d'un rouleau presseur. Une fois le toner transféré sur le papier, l'unité de chauffe applique la chaleur et la pression requises pour que le toner adhère de manière permanente sur le papier; c'est la raison pour laquelle le papier est chaud en sortant de l'imprimante laser.

Passerelle

Connexion entre des réseaux informatiques ou entre un réseau informatique et une ligne téléphonique. Celle-ci est très répandue, puisqu'il s'agit d'un ordinateur ou d'un réseau qui autorise l'accès à un autre ordinateur ou réseau.

Niveau de gris

Nuances de gris représentant les parties claires et fonçées d'une image lorsque les images couleur sont converties en niveau de gris; les couleurs sont représentées par différents niveaux de gris.

Demi-teinte

Type d'image simulant des niveaux de gris en variant le nombre de points. Les zones très riches en couleur se composent d'un grand nombre de points, tandis que les zones plus claires se composent d'un moins grand nombre de points.

Péripétrique de stockage de masse (disque dur)

Le périphérique de stockage de masse, couramment appelé disque dur, est un périphérique de stockage non volatil qui enregistre des données codées numériquement sur des plateaux en rotation rapide recouverts d'une surface magnétique.

L'IEEE (IEEE) est une organisation professionnelle internationale à but non lucratif dédiée à l'avancée des technologies liées à l'électricité.

IEEE 1284

Norme relative au port parallèle 1284 mise au point par l'IEEE (Institute of Electrical and Electronics Engineers). Le terme « 1284-B » renvoie à un type de fiche spécifique pour câbles parallèles se connectant au périphérique (par exemple, une imprimante).

Réseau privé qui utilise des protocoles Internet, une connectivité réseau et éventuellement le système public de télécommunications pour partager de manière sécurisée une partie des informations ou opérations d'une organisation avec ses employés. Parfois, le terme désigne seulement le service le plus visible, le site Web interne.

Adresse IP

Une adresse de protocole Internet (adresse IP) est un nombre unique permettant d'identifier les périphériques d'un réseau IP afin qu'ils échangent des données.

Unité de mesure de la vitesse d'une imprimante. Le nombre d'images par minute indique le nombre de feuilles recto que l'imprimante peut terminer en une minute.

Le protocole d'impression Internet (IPP) est un protocole normalisé permettant l'impression ainsi que la gestion notamment des tâches d'impression, des formats de supports ou encore de la résolution. Le protocole IPP peut être utilisé en local ou via Internet pour des centaines d'imprimantes et prend en charge le contrôle d'accès et l'authentication, ce qui en fait une technologie d'impression plus fiable et plus sécurisée que ses prédécesseurs.

Ipx/spx

IPX/SPX est l'acronyme de Internet Protocol Exchange/Sequential Packet eXchange. Ce sont des protocoles réseaux utilisés par les systèmes d'exploitation Novell NetWare. Les protocoles IPX et SPX offrent des services de connexion similaires à TCP/IP. Le protocole IPX est comparable au protocole IP; et SPX, au protocole TCP. IPX/SPX ont été conçus initialement pour les réseaux locaux (LAN). À ce titre, ils sont des protocoles très performants pour cet usage (généralement, les performances dépassent celles des protocôles TCP/IP sur un réseau local).

L'organisme international de normalisation (ISO) est composé de représentants d'institutions de normalisation nationales. Il définit des normes commerciales et industrielles à l'échelle mondiale.

L'union internationale des télécommunications est un organisme international de normalisation et de régulation des télécommunications et des transmissions hertzennes internationales. Ses missions principales incluent la normalisation et l'attribution de bandes de fréquences hertzennes, et la gestion de l'interconnexion entre les différents pays afin de permettre les appels internationaux. Le -T de ITU-T renvoie à télécommunication.

Mire itu-t n° 1

Mire de test normalisée, publiée par l'ITU-T, pour les transmissions de télécopies.

Norme de compression d'image sans pertes de précision ou de qualité, développée pour la compression des images binaires, notamment des télécopies, mais aussi pour d'autres images.

Le groupe mixte d'experts en photographie (JPEG) est un format de compression avec pertes utilisée pour les photographies. Ce format est utilisé pour le stockage et la transmission de photographies sur Internet.

Le protocole d'accès à l'annuaire léger (LDAP) est un protocole réseau d'interrogation et de modification des services d'annuaire sur TCP/IP.

Voyant

Semi-conducteur qui indique l'état de l'appareil.

Adresse MAC

Le contrôle d'accès au support (MAC) est un identifiant unique associé à une carte réseau. Une adresse MAC est un identifiant unique codé sur 48 bits, généralement représenté par 12 caractères hexadécimaux groupés par paires (par exemple, 00-00-0c-34-11-4e). Cette adresse est généralement programmée dans la mémoire morte de la carte réseau par le constructeur et facilite la détection des machines locales par les routeurs sur des réseaux de grandes dimensions.

Le périphérique multifonction (MFP) est un équipement bureautique doté des fonctionnalités suivantes : impression, télécopie, scanner, etc.

MH (Modified Huffman) est une méthode de compression pour diminuer la quantité de données à transmettre entre les télécopieurs pour transférer l'image recommandée par l'ITU-T T.4. MH est un schéma de codage de longueur variable basé sur un livre de codes, optimisé pour compresser efficacement l'espace blanc. Dans la mesure où la plupart des télécopies sont constituées d'espaces blancs, ce procédé réduit les temps de transmission de la plupart des télécopies.

Glossaire

Le Modified Modified READ est un algorithme de compression recommandé par l'ITU-T T.6.

Modem

Appareil permettant de modifier le signal d'une porteuse afin d'encoder des données numériques et de démoduler un tel signal afin de découvrir des données transmises.

Le MR (Modified Read) est un algorithme de compression recommandé par l'ITU-T T.4. MR code la première ligne numérique à l'aide de MH. La ligne suivante est comparée à la première; ensuite, les différences sont établies puis encodées et transmises.

Système d'exploitation réseau développé par Novell, Inc. À l'origine, il utilisait le multitâche coopératif pour exécuter plusieurs services sur un micro-ordinateur et les protocoles réseau reposaient sur la pile XNS de Xerox. Aujourd'hui, NetWare prend en charge aussi bien TCP/IP que IPX/SPX.

Dispositif créé une image virtuelle pour l'impression à l'aide d'un faisceau laser émis par l'imprimante laser; il est généralement de couleur verte ou rouille et de forme cylindrique.

Avec le temps, une unité d'imagerie comprenant un tambour use la surface de ce dernier lorsqu'elle est utilisée dans l'imprimante et elle doit être remplacée de manière appropriée puisqu'elle est usée suite au contact avec la Brosse de développement de la cartouche, le dispositif de nettoyage et le papier.

Originaux

Premier exemplaire d'un document comme une photographie ou du texte, qui est copié, reproduit ou traduit afin de produire d'autres exemplaires, mais qui n'est pas issu d'un autre document.

L'interconnexion de systèmes ouverts (OSI) est un modèle de transmission des données développé par l'Organisation internationale de normalisation (ISO). Le modèle OSI définit une méthode standard et modulaire de conception des réseaux qui divise l'ensemble des fonctions complexes nécessaires en des couches fonctionnelles, autonomes et administrables. Les couches sont, de haut en bas, les suivantes : application, présentation, session, transport, réseau, liaison de données et physique.

Autocommutateur

Équipement de commutation téléphonique automatique destiné aux entreprises privées.

Le langage de commande d'imprimante (PCL) est un langage de description de page (LDP), devenu une norme de l'industrie, développé par HP comme protocole d'impression. Développé à l'origine pour les imprimantes à jet d'encre, PCL a été appliqué aux imprimantes thermiques, matricielles et aux imprimantes laser.

Le format PDF (PDF) est un format de fichier propriété développé par Adobe Systems pour représenter les documents bidimensionnels dans un format indépendant du périphérique ou de la résolution.

PS (PostScript) est un langage de description de page et de programmation utilisé principalement dans les domaines de la publication électronique et assistée par ordinateur. Il est exécuté dans un interpréteur pour générer une image.

Pilote d'impression

Programme utilisé pour transmettre des commandes et des données de l'ordinateur vers l'imprimante.

Support d'impression

Support tel qu'une feuille, une enveloppe, une étiquette et un transparent pouvant être utilisé dans une imprimante, un scanner, un télécopieur ou un copieur.

Unité de mesure permettant de déterminer la cadence d'une imprimante, c'est-à-dire le nombre de pages pouvant être produites par l'imprimante en une minute.

Fichier PRN

Interface du pilote d'un périphérique permettant au logiciel d'interagir avec le pilote du périphérique en utilisant des appels de système d'entrée/sortie standard, simplifiant ainsi de nombreuses tâches.

Protocole

Convention ou norme qui contrôle ou permet la connexion, la communication, et le transfert de données entre deux points terminaux de calcul.

Glossaire

Voir PostScript.

Réseau des réseaux téléphoniques à commutation de circuits internationaux généralement acheminé, sur les sites industriels, via le standard téléphonique.

RADIUS (Remote Authentication Dial In User Service) est un protocole d'authentication et de comptabilité pour un utilisateur distant. RADIUS permet une gestion centralisée des données d'authentication comme les noms d'utilisateur et les mots de passe à l'aide d'un concept AAA (authentication, autorisation, et comptabilité) pour gérer l'accès au réseau.

Résolution

Précision d'une image, mesurée en points par pouce. Plus le nombre de ppp est élevé, plus la résolution est élevée.

Le bloc de message serveur (SMB) est un protocole réseau dédié principalement au partage de fichiers, aux imprimantes, aux ports série et à divers échanges entre les nœuds d'un réseau. Ce protocole permet également un système de communication interprocessus authentique.

Le protocole simple de transfert de courrier (SMTP) est une norme de transmission de messages sur Internet. Le protocole SMTP, reposant sur du texte, est relativement simple. Un ou plusieurs destinataires du message sont définis, puis le texte du message est transféré. Il s'agit d'un protocole client-serveur permettant à un client de transmettre des messages électroniques au serveur.

L'identifiant d'ensemble de services (SSID) est un nom d'un réseau local sans fil (WLAN). Tous les périphériques sans fil d'un WLAN utilisent le même SSID pour communiquer les uns avec les autres. Les SSID respectent la casse et ont une longueur maximale de 32 caractères.

Masque de sous-réseau

Code utilisé conjointement à l'adresse réseau permettant de déterminer la partie de l'adresse correspondant à l'adresse réseau et la partie de l'adresse correspondant à l'adresse de l'hôte.

Tcp/ip

Le protocole de contrôle de transmission (TCP) et le protocole Internet (IP) sont un ensemble de protocoles de communication implémentant la pile de protocoles sur laquelle fonctionnent Internet et la plupart des réseaux commerciaux.

Le rapport de confirmation de transmission (TCR) est un journal fournissant des informations sur chaque transmission, telles que l'état de la tâche, le résultat de la transmission et le nombre de pages envoyées. L'impression de ce journal peut être paramétrée pour être effectuée après chaque tâche ou bien après chaque échec de transmission.

Format d'image matricielle à résolution variable. De manière générale, le format TIFF correspond aux données image provenant d'un scanner. Les images TIFF utilisent des balises et des mots-clés définissant les caractéristiques de l'image incluse au fichier. Ce format flexible et multi-plateforme peut être utilisé pour des images créées sous différentes applications de traitement d'images.

Cartouche de toner

Sorte de bouteille ou de récipient se trouvant dans un appareil comme une imprimante et contenant du toner. Le toner est une poudre utilisée dans les imprimantes laser et les photocopieurs qui forme le texte et les images sur le papier imprimé. Le toner est fondu en utilisant la combinaison chaleur/pression de l'unité de chauffe et se fixe dans les fibres du papier.

Norme de l'industrie relative aux scanners et aux logiciels. En utilisant un scanner compatible TWAIN avec un programme compatible TWAIN, une tâche de numérisation peut être lancée depuis ce programme. C'est une capture d'image API pour systèmes d'exploitation Microsoft Windows et Apple Mac.

Chemin UNC

La convention de nommage uniforme (UNC) est une méthode standard permettant d'accéder à des ressources partagées sous Windows NT ainsi que sous d'autres produits Microsoft. Le format d'un chemin UNC est: \\ \\ \\

Glossaire

Le localisateur uniforme de ressource (URL) est l'adresse globale des documents et des ressources sur Internet. La première partie de l'adresse indique le protocole utilisé, la seconde partie spécifique l'adresse IP ou le nom de domaine correspondant à l'emplacement de la ressource.

Le bus série universel (USB) est une norme développée par USB Implementers Forum, Inc. pour connecter les ordinateurs et les périphériques. Contrairement au port parallèle, le port USB est conçu pour permettre de connecter un seul ordinateur à plusieurs périphériques.

Filigrane

Image reconnaissable ou motif plus clair sur le papier, visible par transparence. Les filigranes ont été initialement introduits à Bologne, en Italie, en 1282. Ils ont été utilisés par les fabricants de papier afin d'identifier leurs produits, sur les timbres, les billets de banque et autres documents officiels afin d'empêcher la contrefaçon.

Architecture graphique lancée initialement sous Windows Me et Windows XP. Une tâche de numérisation peut être lancée à partir de ces systèmes d'exploitation à l'aide d'un scanner compatible WIA.

L'accès protégé Wi-Fi (WPA) est une classe de systèmes pour sécuriser les réseaux d'ordinateurs sans fil (Wi-Fi), qui a été créé pour améliorer les fonctionnalités de sécurité de WEP.

L'accès protégé Wi-Fi avec clé pré-partagée (WPA Pre-Shared Key) est un mode spécial de WPA pour les petites entreprises ou les utilisateurs personnels. Une clé partagée, ou un mot de passe, est configuré dans le point d'accès sans fil (WAP) et n'importe quels portables ou périphériques de bureau sans fil. WPA-PSK génère une clé unique pour chaque session entre un client sans fil et le WAP associé pour une sécurité plus évoluée.

Le paramétrage protégé Wi-Fi (WPS) est un standard permettant de créer un réseau local sans fil. Si votre point d'accès sans fil prend en charge le WPS, vous pouvez configurer la connexion du réseau sans fil facilement sans avoir à utiliser un ordinateur.

La spécification papier XML (XPS) est une spécification de langage de description de page (PDL) et un nouveau format de document, développé par Microsoft, qui présente les avantages du document portable et du document électronique. Il s'agit d'un format de document vectoriel indépendant du périphérique, basé sur XML et sur un nouveau chemin d'impression.

accessoires
commande	61
installation	73
AirPrint	186
AnyWeb Print	234

Bac
chargement de papier dans le bac papier ou le chargeur manuel polyvalent	38
commande dun bac optionnel	61
modification du format du bac	34
réglage de la largeur et de la longueur 34	Réglage du type et du format de papier
44

bac optionnel	61
commande	61

bac papier ou chargeur manuel polyvalent
chargement	38
conseils dutilisation	38
utilisation de support spécifique	40

bourage

astuces pour éviter les bourages papier 85

dégager le papier 86

Câble USB
installation du pilote	26, 27,	136, 138
réinstallation du pilote		137, 139
caracteristiques techniques		108
support dimpression		110

cartouche de toner

replacement de la cartouche de toner

67

CARTOUCHE TONER
autonomie estimée	64
instructions de manipulation	63
nonSamsung et recharges	63
stockage	63

chargement
papier dans le bac 1	35
papier dans le bac papier ou le chargeur manuel polyvalent	38
papier dans le bac1 bacs optionnels	35
support spécifique	40

Configuration des couleurs 203

consommables
autonomie estimée de la cartouche de toner	64
informationssur lappareil	193
replacement de la cartouche de toner 67
suivi de la durée de vie des consommables	77
convention	12

définition de la résolution dimpression
Linux	226
description de lappareil
vue arrière	22
vue avant	20
disponibles
commande	59
consommables disponibles	59

état	24
état de limprimante informations générales	244

État de l'imprimante Samsung 244

filigrane

création 218

modification 218

supprimer 218

Fonction de la mémoire du disque dur 230

fonctions 5

caractéristique du support d'impression 110

Caractéristiques de l'appareil 191

Fonctions d'impression 213

Fonctions spéciales 209

Gestion de la mémoire USB 55

glossaire 274

Google Cloud Printing 188

icônes générales 12

impression

MobilePrint 184

Systèmes d'exploitation mobiles 184

impression de surimpression

création 219

Imprimer 219

supprimer 219

impression d'un document

Linux 225

Mac 223

UNIX 228

impression éco 49

Impression n pages sur 1

Mac 224

impression sécurisée 51

imprimer

changer les réglages de l'impression par

défaut 213

configuration comme appareil par défaut

Fonctions spéciales d'impression 215

Impression dans un fichier 214

impression d'un document

Windows 46

impression recto verso

Mac 224

Linux 225

Mac 223

plusieurs pages sur une seule feuille

Mac 224

UNIX 228

utilisation de l'Utilitaire d'impression

directe 222

Informations légales 120

Installation du pilote

Unix 151

layout 194

Linux

Configuration requise 118

imprimer 225

installation du pilote pour une connexion

par câble USB 138

installation du pilote pour une connexion

réseau 150

Problèmes Linux courants 267

propriétés de l'imprimante 227

réinstallation du pilote pour une

Connexion par câble USB 139

Utilisation de SetIP 144

Mac

Configuration requise 117

imprimer 223

installation du pilote pour une connexion

par câble USB 136

installation du pilote pour une connexion

réseau 149

Problèmes courants sous Mac 266

réinstallation du pilote pour une

Connexion par câble USB 137

Utilisation de SetIP 143

mémoire

Mise à niveau de la mémoire 75

mémoire USB

Comment effectuer une sauvegarde 56

gestion 55

menu

émulation 202

Gestion des tâches 208

Informations 193

message d'erreur 101

mise en place d'un appareil

réglage de l'altitude 210

nettoyage

extérieur 79

intérieur 80

rouleau d'entraînement 82

Nettoyage d'un appareil 79

non compatible

redistribution du toner 65

Options du périphérique 73

Panneau de commande 23

papier 196

parallele

commande 61

paramètres par défaut

paramètres du bac 44

pavé numérique 24

périphérique de stockage USB

imprimer 54

Pièces de rechange 62

pilot PostScript

dépannage 269

préférences de l'imprimante

Linux 227

Présentation des menus 29

Présentation du voyant Statut 98

problème

problèmes concernant le système

d'exploitation 265

problèmes

Problèmes d'impression 252

problèmes d'alimentation 251

problèmes d'alimentation papier 250

problèmes de qualité d'impression 257

programme SetIP 142, 175

récupérateur de toner usage 71

Réglages favoris pour l'impression 48

réseau

Configuration d'un réseau câble 142

Configuration du réseau sans fil 158

Configuration générale 205

Configuration IPv6 155

Environnement d'installation 119

installation du pilote

Linux 150

Mac 149

UNIX 151

Windows 145

Présentation des programmes réseau 141

programme SetIP 142, 143, 144, 175

réseau sans fil

câble réseau 174

saisie de caractères 211

sans fil

Cable USB 164

modeadhoc 158

Mode Infrastructure 158

WPS

Déconnexion 161

WPS l'appareil ne possède pas d'écran d'affichage

PBC 162

PIN 162

sauvegarde de données 56

sécurité

Informations 13

symboles 13

Numéros de contact service 270

Structure des menus 193

support de sortie papier 45

support d'impression

carte 43

enveloppe 41

étiquettes 43

papier brillant 44

papier préimprimé 44

réglage du format de papier 44

réglement du type de papier 44

support de sortie papier 110

support spécial 40

transparent 42

SyncThru Web Service 237

Informations générales 237

touches

éco 24

impression écran 24

wps 24

UNIX

imprimer 228

Installation du pilote pour une connexion réseau 151

Unix

Configuration requise 118

utilisation de la aide 49,225

Utilitaire d'impression directe 222

Windows

Configuration requise 116

Installation du pilote pour une connexion par câble USB 26, 27

Installation du pilote pour une connexion réseau 145

Problèmes Windows courants 265

utilisation de SetIP 142, 175
