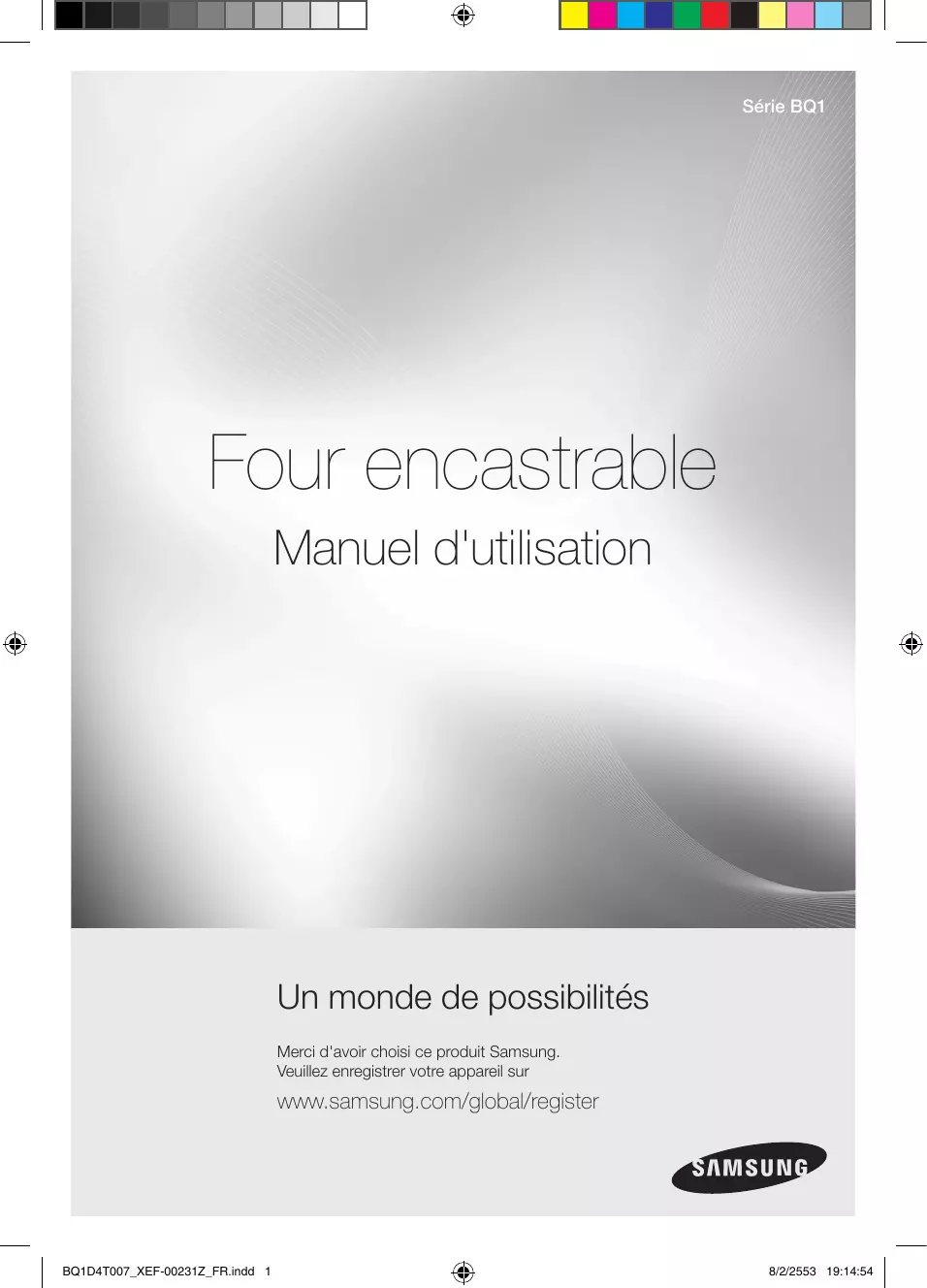

MODE D'EMPLOI BQ1D4T007 SAMSUNG
Un monde de possibilités
Merci d'avoir choisi ce produit Samsung.
Veuillez enregistrer votre appareil sur
www.samsung.com/global/register
Utilisation de ce manuel
Merci d'avoir choisi un four encastrable SAMSUNG.
Ce manuel d'utilisation contient d'importantes informations relatives à la sécurité ainsi que les instructions de fonctionnement et d'entretien de l'appareil.
Veuillez le lire très attentivement avant d'utiliser votre four et conservez-le précieusement en vue d'une consultation ultérieure.
Ce manuel d'utilisation comporte les symboles suivants :
AVERTISSEMENT ou ATTENTION
Important
Remarque
Consignes de sécurité
L'installation de ce four doit être effectuée uniquement par un électricien qualifié.
Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation
conformément aux consignes de sécurité en vigueur.
Sécurité électrique
Si le four a été endommagé pendant le transport, ne le branchez pas.
- Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié.
- En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner.
- Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service après-vente SAMSUNG ou votre revendeur.
- Si le cordon d'alimentation est défectueux, il doit être remplacé par un composant ou un câble spécial disponible chez votre fabricant ou un réparateur agréé.
- Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four.
- Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un fusible homologué. N'utilisez jamais d'adaptateur multiprise ou de rallonge.
- La plaque signalétique est située sur le côté droit de la porte.
- Il convient de mettre l'appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage.
- Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four.
- Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.
AVERTISSEMENT : les parties accessibles peuvent devenir très chaudes pendant l'utilisation.
l'utilisation. Les enfants en bas âge doivent être tenus à l'écart de l'appareil afin d'éviter toute brûlure.
AVERTISSEMENT : Pour éviter tout risque de choc électrique, mettez l'appareil hors tension avant de procéder au remplacement de la lampe. Pendant le fonctionnement du four, les surfaces internes deviennent très chaudes.
Sécurité pendant le fonctionnement de l'appareil
- Ce four est réservé à la cuisson d'aliments dans le cadre d'un usage domestique uniquement.
- Pendant le fonctionnement du four, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauffants ni les surfaces internes du four avant qu'ils n'aient eu le temps de refroidir.
- Ne rangez jamais de matériaux inflammables dans le four.
- Les surfaces du four deviennent chaudes lorsque l'appareil fonctionne à une température élevée de façon prolongée.
- Pendant la cuisson, soyez prudent en ouvrant la porte du four car l'air chaud et la vapeur s'en échappent rapidement.
- Lorsque vous cuisinez des plats à base d'alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s'enflammer.
- Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur).
- Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchent pas.
- Pour la cuisson d'aliments surgelés (ex. : pizzas), il convient d'utiliser la grande grille. En effet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer.
- Ne versez pas d'eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquerait d'être endommagée.
- La porte du four doit être fermée pendant la cuisson des aliments.
- Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrêmement chaude.
- Ne recouvrez pas le fond du four de papier aluminium et n'y déposez aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d'être endommagées et vos aliments peuvent ne pas cuire convenablement.
- Le jus des fruits peut laisser des traces indélébiles sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite.
- Ne posez pas d'ustensiles sur la porte du four lorsqu'elle est ouverte. Pour une utilisation en toute sécurité, les jeunes enfants et les personnes infirmes souhaitant utiliser l'appareil doivent être aidés d'un adulte responsable.
- Les jeunes enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.
- Les petites quantités d'aliments nécessitent un temps de cuisson ou de chauffe plus court. Si vous programmez un temps de cuisson normal pour ces aliments, ils sont susceptibles de surchauffer et de brûler.
Élimination du matériel d'emballage
- Le matériel utilisé pour emballer cet appareil est recyclable.
- Jetez le matériel d'emballage dans les conteneurs municipaux prévus à cet effet.
Mise au rebut de vos appareils usagés
Avant de vous débarrasser de vos appareils usagés, veillez à les mettre totalement hors service afin d'éviter tout danger.
Pour cela, débranchez l'appareil de l'alimentation secteur et retirez la prise mâle.
En jetant vos appareils usagés de façon appropriée, vous contribuez à la protection de l'environnement.
L'appareil ne doit pas être jeté avec les ordures ménagères. Pour connaître les dates de ramassage et les sites de traitement des ordures ménagères, renseignez-vous auprès du service de voirie de votre municipalité ou auprès de votre mairie.
Façade
La façade du four est disponible dans différentes matières et couleurs : acier inoxydable, blanc, noir et verre. Par souci de qualité, l'apparence peut être différente.
Accessoires
Votre nouveau four Samsung est livré avec de nombreux accessoires qui s'avéreront très utiles lors de la préparation des différents plats. Les accessoires comptent notamment une plaque séparatrice pour le mode de cuisson double, des plaques, des grilles et une broche.
ATTENTION : Veillez à insérer correctement l'accessoire dans les glissières latérales prévues à cet effet. Laissez un espace d'au moins 2 cm entre le fond du four et le bord de la plaque afin d'éviter d'endommager l'émail.
Plaque séparatrice
Utilisez la plaque séparatrice avec le mode de cuisson double. Elle permet de séparer la partie supérieure et la partie inférieure du four et doit être insérée au niveau 3.
Petite grille (en option)
La petite grille peut être utilisée pour faire griller et rôtir les aliments. Vous pouvez l'associer à la lèchefrite afin d'éviter que les liquides ne tombent sur le fond du four.
Grande grille
La grande grille peut être utilisée pour faire griller et rôtir les aliments. Elle peut servir de support aux cocottes et plats allant au four.
Lèchefrite
La lèchefrite (creuse) peut être utilisée pour le rôtissage. Elle peut être associée à la petite grille afin d'éviter que les liquides ne tombent sur le fond du four.
Plaque à pâtisserie
La plaque à pâtisserie (plate) peut être utilisée pour la préparation de gâteaux, de cookies et d'autres pâtisseries.
Broche (en option)
La broche peut être utilisée pour faire rôtir de la volaille (ex. : poulet). La broche ne peut être utilisée qu'en mode unique au niveau 3, car elle doit être fixée à un adaptateur sur la paroi arrière. Retirez la poignée noire pour la cuisson.
Utilisation :
- Placez la lèchefrite (sans la grille) au niveau 1 pour recueillir le jus de cuisson ou sur la partie inférieure du four si est trop volumineux.
- Faites glisser l'une des fourches sur le tournebroche. Placez sur le tournebroche.
- Vous pouvez placer des pommes de terre et des légumes précuits sur les bords de la lèchefrite afin qu'ils rôtissent en même temps que la viande.
- Placez le support sur le niveau central et dirigez la partie en « V » vers l'avant du four.
- Vissez la poignée sur l afin de faciliter l'insertion de la broche.
- Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche pénètre dans le mécanisme de rotation situé à l'arrière du four. L doit reposer sur la partie en « V » du support. La broche est dotée de deux oreilles devant être situées le plus près possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles serviront également à fixer la poignée.
- Dévissez la poignée avant de lancer la cuisson. Une fois la cuisson terminée, revissez la poignée afin de retirer la broche plus facilement du support.
Rainure de guidage télescopique (en option)
Pour insérer les accessoires, faites tout d'abord glisser les guides télescopiques au niveau souhaité. Placez la plaque ou la grille sur les guides et poussez-la complètement dans le four.
Fermez la porte du four uniquement après avoir complètement inséré les guides télescopiques.
Faire cuire de la pâte crue
Les types de cuisson recommandés sont valables pour un four préchauffé.
| Type d'aliment | Plat et remarques | Niveau de la grille | Mode de cuisson | Temp. (°C) | Temps de cuisson (min.) |
| Petit gâteau | Plaque à pâtisserie | 3 | Cuisson traditionnelle | 160-180 | 15-25 |
| Lèchefrite + Plaque à pâtisserie | 1 + 4 | Cuisson par convection | 150-170 | 20-30 | |
| Génoise | Moule à gâteau sur la grande grille (à revêtement noir, Ø 26 cm) | 2 | Cuisson traditionnelle | 160-180 | 20-30 |
| Tarte aux pommes | Grande grille + plaque à pâtisserie + 2 moulés à gâteau à fond amovible (revêtement noir, Ø 20 cm) | 1 + 3 | Cuisson par convection | 170-190 | 80-100 |
| Grande grille + 2 moulés à gâteau à fond amovible (revêtement noir, Ø 20 cm) | 1 placé en diagonale | Cuisson traditionnelle | 170-190 | 70-80 |
Faire griller
Faites préchauffer le four pendant 5 minutes en réglant le mode Grand gril sur Maxi.
| Type d'aliment | Plat et remarques | Niveau de la grille | Mode de cuisson | Temp. (°C) | Temps de cuisson (min.) |
| Toasts de pain blanc | Grande grille | 5 | Grand grin | Maxi. | 1er côte : 1-2 2e côte : 1-1½ |
| Hamburgers | Petite grille + l'échérite (pour récapucérer leségouttures) | 4/3 | Grand grin | Maxi. | 1er côte : 7-10 2e côte : 6-9 |
Fonctions
Ce four propose six fonctions différentes. En fonction du mode utilisé, cuisson double ou cuisson unique, vous pouvez choisir parmi les fonctions suivantes :
Cuisson traditionnelle
La chaleur est générée au moyen des systèmes de chauffe supérieur et inférieur. Cette fonction est adaptée à la cuisson et au rôtissage traditionnels de presque tous les types de plats. Température recommandée : 200 °C.
Cuisson par convection
La chaleur générée par la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée à la cuisson des plats surgelés et des pâtes crues. Température recommandée : 170°C.
| Chaleur par le haut + convection La chaleur généree par le système de chauffe supérieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée au rôtissage des aliments, comme la vande. Température recommendée : 190 °C |
| Chaleur par le bas + Convection La chaleur généree par le système de chauffe inférieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. cette fonction est spécialement adaptée à la cuisson des pizzas, des pains et des gâteaux. Température recommendée : 190 °C |
| Petit gril La chaleur est générée par le petit grill. Cette fonction est spécialement adaptée à la cuisson des petits plats nécessitant moins de chaleur comme le poisson ou les baguettes garnies. Température recommendée : 240 °C |
| Grand gril La chaleur est générée par le grand grill. Cette fonction est spécialement adaptée à la cuisson des plats recouverts de pâte crue (ex. : lasagnes) et les grillades. Température recommendée : 240 °C |
Mode unique
En mode unique, le four fonctionne comme un four traditionnel. Utilisez ce mode pour les quantités plus importantes
ou si vous souhaitez utiliser un accessoire spécial comme le porte-broche. En mode unique, vous pouvez
utiliser toutes les fonctions du four.
Sélectionnez le mode unique
Retirez la plaque séparatrice du four pour utiliser le mode Unique.
En mode Unique, toutes les fonctions du four sont disponibles.
Mode unique
Toutes les fonctions sont disponibles en mode unique. Le mode unique permet une utilisation traditionnelle du four.
Réglez la fonction 02
Appuyez sur la touche Fonction. L'icône de la fonction clignote.
Tournez le bouton de sélection et sélectionnez le réglage souhaité.
Réglage de la température
Appuyez sur la touche Température, l'icône correspondante clignote.
Cuisson double
Ce four est équipé de la fonction de cuisson double. Cette fonction permet de préparer deux plats différents en même temps en utilisant deux températures différentes dans la partie supérieure et la partie inférieure du four. Vous pouvez également décider de cuire les aliments dans la partie supérieure ou la partie inférieure du four, ce qui constitue une économie de temps et d'énergie.
Sélectionnez le mode de cuisson double
Insérez la plaque séparatrice au niveau 3 pour utiliser la cuisson double.
Selon le mode de cuisson double sélectionné, vous pouvez utiliser l'une des fonctions suivantes :
| MODE SUPérieUR | Convection | Chaleur par le haut + Convection | Grand gril Le mode supérieur permet une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments. |
| CUISSON DOUBLE | Fonction supérieur et inférieure dans l'une ou l'autre partie du four La cuisson double permet de cuire deux plats en même temps à l'aide de fonctions et de réglages de température différents. |
| MODE INFÉRIEUR | Convection | Chaleur par le bas + Convection Le mode inférieur permet une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments. |
REMARQUE : Suivez les étapes 03 et 04 pour le mode supérieur et les étapes 06 et 07 pour le mode inférieur. Sélectionnez le bouton supérieur ou inférieur du mode double.
Réglage du département | 02
Appuyez sur le bouton supérieur de la cuisson double. L'icône du compartiment clignote.
Réglage de la température supérieure
Appuyez sur la touche Température. L'icôn clignote.
Réglage de la fonction inférieure
Appuyez sur la touche Fonction. L'icôn clignote.
Tournez le bouton de sélection et sélectionnez le réglage souhaité.
Réglage de la fonction supérieure
Appuyez sur le bouton Fonction. L'icôn clignote.
Sélection du compartiment
Appuyez sur le bouton inférieur de la cuisson double. L'icône du compartiment clignote.
Réglage de la température inférieure
Appuyez sur la touche Température. L'icôn clignote.
Le mode de cuisson double permet d'utiliser différents réglages pour la partie supérieure et la partie inférieure du four (fin de cuisson, temps de cuisson, réglages de température et d'alarme). Pour appliquer ou modifier les réglages de l'une ou l'autre partie du four, appuyez sur la touche :
partie supérieure
Pour appliquer ou modifier des réglages dans le mode de cuisson double, sélectionnez le compartiment.
partie inférieure
La programmation différée (heure de fin de cuisson et temps de cuisson) n'est pas réglable en mode de cuisson double.
Réglage du temps de cuisson
0:00 H
Réglage du temps de cuisson | 01
Appuyez sur la touche Temps de cuisson. L'icône du temps de cuisson clignote.
EN OPTION | AJOUT DE LA FIN DE CUISSON
12:00
Réglage de la fin de cuisson | 03
Appuyez sur le bouton Fin de cuisson. L'icône d'arrêt clignote.
Tournez le bouton de sélection et sélectionnez le réglage souhaité.
1:30 H
02 | Confirmation du temps de cuisson
Appuyez à nouveau sur la touche Temps de cuisson ou patientez 4 à 5 secondes.
14:15
04 | Confirmation de la fin de cuisson
Appuyez à nouveau sur le bouton Fin de cuisson ou patientez 3 secondes.
Réglage de l'heure de fin de cuisson
12:00
Réglage de la fin de cuisson | 01
Appuyez sur le bouton Fin de cuisson. L'icône d'arrêt clignote.
13:45
02 | Confirmation de la fin de cuisson
Appuyez à nouveau sur le bouton Fin de cuisson ou patientez 3 secondes.
En option | Ajout d'un temps de cuisson
0:00 1
Réglage du temps de cuisson | 03
Tournez le bouton de sélection et réglez l'heure souhaitée.
04 | Confirmation du temps de cuisson
Appuyez à nouveau sur la touche Temps de cuisson ou patientez 4 à 5 secondes.
Temps de cuisson. L'icône du temps de cuisson clignote.
Sélectionnez l'heure à modifier.
Appuyez sur le bouton Fin de cuisson ou Temps de cuisson ; l'heure clignote.
Tournez le bouton de sélection
02 | Confirmation de la modification de l'heure
Appuyez sur le bouton Fin de cuisson ou Temps de cuisson ; l'heure clignote.
Modification de la température
200 BBB
Réglez la température à 01 °C.
Appuyez sur la touche Température. L'icône correspondante clignote.
Tournez le bouton de sélection et réglez la nouvelle température.
180cBBB
02 | Confirmation de la température
Patientez 4 à 5 secondes pour que la nouvelle température soit appliquée.
Réglage de l'heure
12:00
Réglez les heures.
Appuyez sur la touche Horloge ; les heures clignotent.
13:00
Réglez les minutes.
Appuyez sur la touche Horloge ; les minutes clignotent.
Tournez le bouton de sélection pour régler les minutes.
13:25
03 | Confirmez l'heure
Appuyez à nouveau sur la touche Horloge pour valider l'heure.
12:00
Réglez l'alarme
Appuyez sur la touche
Alarme ; l'icône
L'icône correspondante clignote.
Tournez le bouton de sélection et réglez l'heure du minuteur.
13:15
Confirmez l'alarme
Appuyez à nouveau sur la touche Alarme ou patientez 3 secondes pour confirmer l'alarme.
Désactivation de l'alarme
Appuyez sur la touche Alarme pendant 2 secondes ; l'icône de l'alarme disparaît et l'heure s'affiche.
Affichage de l'heure
Pendant la cuisson, appuyez sur la touche Horloge pour afficher l'heure.
Signal sonore
Pour activer ou désactiver le signal sonore, appuyez sur la touche Horloge et la touche
Fin de cuisson pendant 3 secondes.
Éclairage
Appuyez sur la touche Éclairage 1 fois pour activer l'éclairage et 2 fois pour le désactiver.
L'ampoule inférieure est proposée en option.
Appuyez sur la touche Éclairage 1 fois pour un éclairage complet, 2 fois pour éclairer la partie supérieure, 3 fois pour éclairer la partie inférieure et 4 fois pour désactiver l'éclairage.
Verrouillage
Appuyez sur la touche Verrouillage pendant 3 secondes. L'icône représentant un verrou s'affiche, indiquant que la fonction est activée.
Mise hors tension
Pour éteindre le four, réglez le bouton de fonctionnement sur 0.
Cuisson automatique
En , vous pouvez sélectionner jusqu'à 15 programmes de cuisson automatique, pour la cuisson traditionnelle, le rôtissage et la confection de gâteaux.
Sélectionnez le mode de cuisson automatique
Retirez la plaque séparatrice du four pour utiliser .
Réglez la recette
Sélectionnez la recette souhaitée en tournant le bouton de sélection.
Réglage du poids
Sélectionnez le poids souhaité en tournant le bouton de sélection.
Programmes de cuisson automatique unique
Le tableau ci-dessous répertorie les 15 programmes automatiques permettant de cuire traditionnellement, de rôtir et de confectionner des gâteaux.
Ces programmes peuvent être utilisés dans le compartiment unique du four. Retirez toujours la plaque séparatrice.
Veillez à respecter les quantités, les poids et les consignes associés à chaque mode de cuisson.
Les modes et les temps de cuisson ont été pré-programmés pour plus de facilité.
Reportez-vous à ces consignes pour connaître le mode de cuisson adapté à chaque type d'aliment. Insérez toujours les aliments dans le four à froid.
| Non | Type d'aliment | Poids/kg | Accessoire | Niveau | Consignes |
| 1 | Pizza surgelée | 0,3-0,6 | Grande grille | 2 | Placez la pizza surgelée au centre de la grande grille. |
| 0,7-1,0 | |||||
| 2 | Frites au four surgelées | 0,3 à 0,5 (fines) | Plaque à pâtisserie | 2 | RépartissezUniformément les frittes sur la plaque à pâtisserie. Utilisez le premier réglage pour les frittes fines et le second pour les frittes plus épaisses. |
| 0,6 à 0,8 (épaisses) | |||||
| 3 | Lasagnes maison | 0,3-0,5 | Grande grille | 3 | Préparez des lasagnes fraîches ou utilisez des lasagnes prêtes à cuire et placez-les dans un plat adapté allant au four. Placez le plat au centre du four. |
| 0,8-1,0 | |||||
| 4 | Pizza maison | 1,0-1,2 | Plaque à pâtisserie | 2 | Placez la pizza sur la plaque. Les plages de poids incluent la garniture (sauce, légumes, jambon, fromage). Le réglage 1 (1,0 à 1,2 kg) convient aux pizzas fines et le réglage 2 (1,3 à 1,5 kg) convient aux pizzas avec beaucoup de garniture. |
| 1,3-1,5 | |||||
| 5 | Biftecks | 0,3-0,60,6-0,8 | Lèchefrite et petite grille | 4 | Placez les biftecks marinés côte à côte sur la petite grille. Retournezès que le signal sonore retentit. Le premier réglage est adapté à la cuisson des biftecks fins, le second à celle des biftecks plus épais. |
| 6 | Rôti de bœuf | 0,6-0,80,9-1,1 | Lèchefrite et petite grille | 2 | Placez le rôti de boeuf mariné sur la petite grille. Retournezès que le signal sonore retentit. |
| 7 | Rôti de porc | 0,6-0,80,9-1,1 | Lèchefrite et petite grille | 2 | Placez le rôti de porc mariné sur la petite grille. Retournezès que le signal sonore retentit. |
| 8 | Côtelettes d'agneau | 0,3-0,40,5-0,6 | Lèchefrite et petite grille | 4 | Côtelettes d'agneau marinées Placez les côtelettes d'agneau sur la petite grille. Retournezès que le signal sonore retentit. Le premier réglage est adapté aux côtelettes fines, le second aux côtelettes plus épaisses. |
| 9 | Morceaux de poulet | 0,5-0,71,0-1,2 | Lèchefrite et petite grille | 4 | Badigeonnez les morceaux de poulet d'huile et d'épices. Placez les morceaux de poulet côte à côte sur la petite grille. |
| 10 | Poulet entier | 1,0-1,11,2-1,3 | Lèchefrite et petite grille | 2 | Badigeonnez le poulet entier d'huile et saupoudrez d'épices. Placez le poulet sur la petite grille. Retournezès que le signal sonore retentit. |
| 11 | Poisson grillé | 0,5-0,70,8-1,0 | Lèchefrite et petite grille | 4 | Disposez les poissons tête-bêche sur la petite grille. Le premier réglage est adapté à la cuisson de 2 poissons, le second à la cuisson de 4 poissons. Ce programme est adapté à la cuisson de poissons entiers (truite, sandre ou dorade). |
| 12 | Légumes grillés | 0,4-0,50,8-1,0 | Lèchefrite | 4 | Placez les légumes (rondelles de courgettes, morceaux de poirons, rondelles d'aubergines, championnons et tomates cerises) dans la lèchefrite. Badigeonnez d'un mélange d'huile d'olive, d'herbes et d'épices. |
| 13 | Gâteau marbré | 0,5-0,60,7-0,80,9-1,0 | Grande grille | 2 | Versez la pâte dans un moule à gâteau Bundt beurré. |
| 14 | Pât pour flan aux fruits | 0,3-0,4(grande)0,2 à 0,3(tartelettes) | Grande grille | 2 | Versez la pâte dans un moule à gâteau beurré. Le premier réglage est adapté à la cuisson d'un flan aux fruits, le second à la cuisson de 6 petites tartelettes. |
| 15 | Muffins | 0,5-0,60,7-0,8 | Grande grille | 2 | Versez la pâte dans un moule à pâtisserie métallique noir pour 12 muffins. Le premier réglage est adapté à la cuisson de petits muffins, le second à la cuisson de grands muffins. |
Consignes de sécurité pour l'installation
Ce four ne peut être installé que par un électricien agréé. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux règles de sécurité en vigueur.
Veillez à isoler les composants sous tension lors de l'installation du four. L'élément dans lequel le four est encastré doit satisfaire aux exigences de stabilité énoncées dans la norme DIN 68930.
Caractéristiques techniques
Tension/Fréquence d'entrée
230 V ~ 50 Hz
Volume (utilisable)
Puissance de sortie
3650 W maxi.
Poids net
env. 39 kg
Poids avec emballage
env. 45 kg

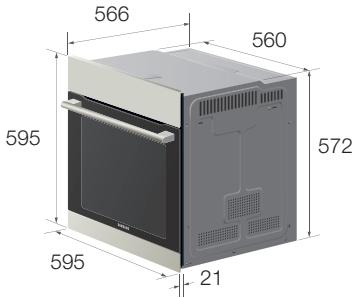

Dimensions hors tout (L x H x P)
595 × 595 × 566 mm
Dimensions intérieures (L x H x P)
440 × 365 × 405 mm
Branchement électrique
Si l'appareil n'est pas branché sur l'alimentation principale via une prise, un interrupteur-sectionneur multipolaire (avec espace de contact d'au moins 3 mm) doit être utilisé pour que les normes de sécurité soient respectées. Le câble électrique (H05 RR-F ou H05 VV-F, 1,5 m mini., 1,5 à 2,5 mm²) doit être suffisamment long pour pouvoir être relié au four, même si celui-ci est posé à même le sol, devant l'élément encastré. Ouvrez le cache de connexion situé à l'arrière du four à l'aide d'un tournevis et desserrez les vis du serre-câble avant de connecter les lignes électriques aux bornes de raccordement correspondantes. Le four est mis à la terre via la borne (½). Si le four est branché sur l'alimentation principale via une prise, celle-ci doit rester accessible après l'installation du four. Samsung ne saurait être tenu pour responsable en cas d'accidents dus à une mise à la terre inexistante ou défaillante.
Installation dans l'objet
Ce four encastrable doit être installé dans un élément haut ou bas.
Respectez les distances minimales. Fixez le four des deux côtés à l'aide de vis.
Une fois l'appareil installé, retirez le film protecteur en vinyle recouvrant la porte du four ainsi que celui situé sur chacune des parois internes du four.
Élément supérieur
Élément inférieur
Premier nettoyage
Nettoyez soigneusement le four avant de l'utiliser pour la première fois. N'utilisez pas de chiffons, de substances ou de détergents abrasifs car ils risqueraient d'endommager les surfaces du four. Utilisez de l'eau chaude savonneuse et un chiffon doux pour nettoyer la plaque à pâtisserie, la lèchefrite, les grilles et les autres accessoires ainsi que les parois intérieures et les rails de guidage du four. Nettoyez la façade à l'aide d'un chiffon propre, humide et doux.
Vérifiez que l'horloge du four est correctement réglée et retirez tous les accessoires du four. Faites fonctionner le four en mode convection seule pendant une heure à 200°C. Cette procédure permet de brûler tous les dépôts dans le four. Une odeur caractéristique est alors générée. Ceci est tout à fait normal. Assurez-vous cependant que votre cuisine est correctement ventilée durant cette opération.
Dépannage
| PROBLÈME | SOLUTION |
| Que faire si le four ne chauffe pas? | • Le four n'est peut-être pas allumé. Allumez le four. • L'horloge n'est peut-être pas régée. Réglez l'horloge. • Vérifie que les régles adhéquats ont bien été effectués. • Il se peut qu'un fusible de votre habitation ait grillé ou que le disjoncteur ait lâché. Remplacez le fusible concerné ou remettez le disjoncteur en marche. Si ce problème se produit fréquemment, contactez un électricien. |
| Que faire lorsque le four ne chauffe pas, même après le réglage de la fonction du four et de la température? | • Le problème peut provenir des branchements électriques internes. Contactez le service après-vente le plus proche. |
| Que faire lorsqu'un code d'erreur s'affiche et que le four ne chauffe pas? | • Le branchement du circuit électrique interne est défectieux. Contactez le service après-vente le plus proche. |
| Que faire si l'heure clignote? | • Une coupure de courant s'est produit. Réglez l'horloge. |
| Que faire si la lumière du four ne s'allume pas? | • La luzère du four est défectueuse. Contactez le service après-vente le plus proche. |
| Que faire lorsque le ventilateur fonctionné sans avoir été activé? | • Àprous utilisation, le ventilateur fonctionné jusqu'àufrohidissement total du four. Contactez le service après-vente le plus proche si le ventilateur continue de fonctionner après le refroidissement complet du four. |
| CODE | PROBLÈME | SOLUTION | |
| 5-B1 | Coupure de la sécurité. Le four continue de fonctionner à la température définie pendant une période prolongée. | Éteignez le four et retirez-en les alimentes. Laissez le four refroidir avant de l'utiliser à nouveau. | |
| 5E | Touche actionnée pendant plus de 10 secondes. | Contactez votre service d'assistance clientèle SAMSUNG local. | |
| -dE- | Plaque séparatrice manquante. Utilisation incorrecte de la plaque séparatrice. | Insérez la plaque séparatrice pour le mode supérieur, double et inférieur. Retirez la plaque séparatrice pour le mode unique. | |
| E-**1) | Une défaillance du four peut en réduire les performances et représententer un danger pour l'utiliser. Ne tentez pas de vous en servir. | Contactez votre service d'assistance clientèle SAMSUNG local. |
1) **symbolise n'importe quel numéro.
Nettoyage vapeur (en option)
Si votre four est sale et que vous souhaitez le nettoyer, utilisez le nettoyage vapeur intégré. Le nettoyage vapeur est disponible après refroidissement du four.
1. Retirez tous les accessoires du four.
2. Versez 400 ml (¼ de pinte) d'eau dans le fond du four.
3. Fermez la porte du four.
4. Sélectionnez le nettoyage vapeur à l'aide du . Lorsque l'affichage commence à clignoter et qu'un signal sonore retentit, l'opération est terminée.
5. Réglez le sur Arrêt pour arrêter le nettoyage vapeur.
6. Nettoyez l'intérieur du four à l'aide d'un chiffon propre et doux.
Remarques sur le nettoyage vapeur
- Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrêmement chaude. Ouvrez la porte du four et épongez l'eau restante.
- Ne laissez jamais d'eau, même en très petite quantité, stagner dans le four pendant une durée prolongée (ex. : toute une nuit).
- Nettoyez l'intérieur du four à l'aide d'une éponge et de détergent ou d'une brosse souple. Les traces de salissure incrustées peuvent être retirées à l'aide d'une éponge à récurer en nylon.
- Les dépôts de tartre peuvent être retirés à l'aide d'un chiffon imbibé de vinaigre. Utilisez un chiffon doux et de l'eau claire pour nettoyer l'intérieur du four. N'oubliez pas d'essuyer sous le joint de la porte.
- Si le four est très sale, répétez l'opération une fois que le four est froid.
- En cas de taches de graisse importantes (ex. : après avoir fait rôtir ou griller des aliments), il est recommandé de frotter les traces de salissure incrustées à l'aide d'un nettoyant avant d'activer la fonction de nettoyage du four.
- pour permettre à la surface émaillée interne de sécher complètement.
- Laissez la porte du four entrebaillée à environ.
- Réglez le bouton de fonctionnement sur le mode unique.
- Appuyez sur le bouton de fonction.
- Sélectionnez la convection à l'aide du bouton de sélection.
- Réglez un temps de cuisson d'environ 5 minutes et une température de 50 °C.
- Éteignez le four une fois cette durée écoulée.
Surface émaillée catalytique (en option)
L'habillage amovible est recouvert d'une couche d'émail catalytique gris foncé ; ce revêtement peut progressivement se recouvrir des huiles et graisses circulant dans l'air pendant la cuisson par convection. Ces dépôts finissent par brûler lorsque le four dépasse les 200 °C, pendant les phases de cuisson ou de rôtissage. Plus la température est élevée, plus ces dépôts brûlent rapidement.
- Retirez tous les accessoires du four.
- Nettoyez toutes les parois intérieures du four comme décrit dans la section concernant le nettoyage manuel.
- Réglez le four sur chaleur par le haut et par le bas.
- Réglez la température sur 250 °C.
- Faites fonctionner le four pendant environ 1 heure. La durée de fonctionnement dépend du degré de salissure. Les traces de graisse résiduelles disparaîtront progressivement, à chaque nouvelle utilisation du four à haute température.
Nettoyage manuel
ATTENTION : Assurez-vous que le four et les accessoires sont froids avant de les nettoyer.
Cavité du four
Pour le nettoyage des parois intérieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse. Ne nettoyez pas le joint de la porte à la main. N'utilisez pas de tampons à récurer ni d'éponges de nettoyage. Afin de ne pas endommager les surfaces émaillées, utilisez un nettoyant spécial four traditionnel. Pour ôter la saleté incrustée, utilisez un nettoyant spécial four.
N'utilisez pas de nettoyants abrasifs, de brosses dures, d'éponges ou de tampons à récurer, de laine de verre, de couteaux ou d'autres instruments abrasifs.
Parois externes du four
Pour le nettoyage des parois extérieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse. Essuyez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec. N'utilisez jamais d'éponges à récurer ni de nettoyants corrosifs ou abrasifs.
Surfaces du four en acier inoxydable
- N'utilisez pas de laine de verre, de tampons à récurer ou de produits abrasifs. Ils risqueraient d'endommager le revêtement.
Surfaces du four en aluminium
- Essuyez-les délicatement à l'aide d'un chiffon doux et propre ou d'un tissu en microfibre imbibé d'un lave-vitre non agressif.
Accessoire
Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'une feuille de papier absorbant. Au besoin, laissez-les tremper dans de l'eau chaude savonneuse pendant 30 minutes pour en faciliter le nettoyage.
Dans le cadre d'une utilisation normale, il n'est pas nécessaire de retirer la porte ; si toutefois un retrait est nécessaire (ex. : pour des besoins de nettoyage), suivez les instructions ci-dessous.
ATTENTION : La porte du four est lourde.
- Ouvrez la porte et faites basculer les fixations des deux charnières vers l'extérieur.
- Faites remonter la porte d'environ. Saisissez chaque côté de la porte en son milieu et tirez-la légèrement vers vous tout en la soulevant jusqu'à ce que les charnières se désengagent.
ASSEMBLAGE : Répétez les étapes 1 et 2 dans l'ordre inverse.
Retrait des vitres de la porte
La porte du four est équipée de trois vitres juxtaposées les unes au-dessus des autres. Ces vitres peuvent être retirées pour être nettoyées.
- Retirez les deux vis situées sur les côtés gauche et droit de la porte.
- Retirez la protection et la vitre 1 de la porte.
- Soulevez la vitre 2 et retirez les deux supports en caoutchouc situés en haut de celle-ci. Nettoyez les vitres avec de l'eau chaude savonneuse et essuyez-les à l'aide d'un chiffon doux et propre.
ASSEMBLAGE : Répétez les étapes 1, 2 et 3 dans l'ordre inverse. La porte peut être constituée de 2 à 4 vitres en fonction du modèle. Lors de la pose de la vitre intérieure 1, veillez à diriger la face imprimée vers le bas.
Glissières latérales (en option)
Il est possible de retirer les deux glissières latérales pour nettoyer l'intérieur du four.
Retrait des glissières latérales

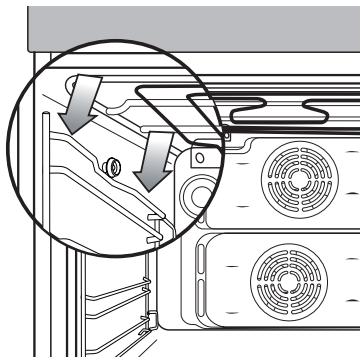

- Appuyez au centre de la partie supérieure de la glissière.

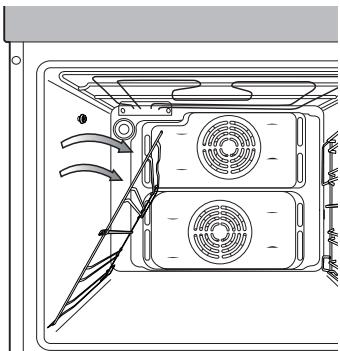

- Faites pivoter la glissière latérale d'environ

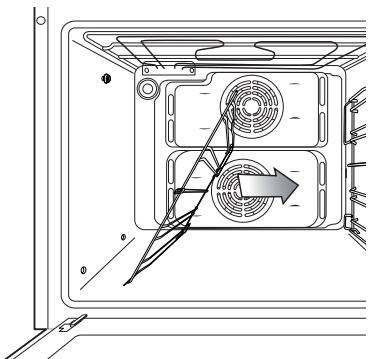

- Tirez sur la glissière latérale et retirez-la des deux fixations inférieures.
Assemblage : Répétez les étapes 1, 2 et 3 dans l'ordre inverse.
Risque de choc électrique ! Avant de remplacer une ampoule du four, suivez la procédure ci-dessous :
- Éteignez le four.
- Débranchez-le de la prise murale.
- Protégez l'ampoule électrique et son cache en verre en recouvrant le plancher du four avec un linge.
- Les ampoules sont disponibles auprès du service après-vente SAMSUNG.
Ampoule arrêt du four
- Tournez le cache dans le sens inverse des aiguilles d'une montre pour le retirer et enlevez Nettoyez le cache en verre. Si nécessaire, remplacez l'ampoule par une ampoule spécial four de 25 W/230 V conçue pour résister à des températures de 300°C.
- Au besoin, nettoyez le cache en verre,
- Fixez sur le cache en verre.
- Remettez le cache en place et tournez-le dans le sens des aiguilles d'une montre pour le fixer solidement.
Éclairage intérieur du four (en option)
- Pour retirer le cache en verre, soutenez sa partie inférieure d'une main, puis insérez un outil pointu et plat (ex. : couteau de table) entre le verre et le cadre.
- Extrayez le cache.
- Au besoin, remplacez l'ampoule halogène par une ampoule pour four de 25 à 40 W et 230 V, résistante à une température de 300°C.
Conseil : utilisez toujours un chiffon lorsque vous manipulez l'ampoule halogène afin d'éviter les traces de doigt.
- Remettez le cache en place.
Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée de ces déchets représente des risques environnementaux et pour la santé publique. Veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favorisez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le revendeur ayant vendu le produit ou à se renseigner auprès de leur mairie, pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les sites dédiés. Les appareils et accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
SAMSUNG
Samsung Service Consommateurs
66 rue des Vanesses
BP 50116 - Villepinte
95950 ROISSY CEDEX
Pour toute information ou tout renseignement complémentaire sur nos produits, notre service consommateurs est à votre disposition au :
01 48 63 00 00
coût d'un appel non surtaxé
Vous pouvez également vous connecter à notre site Internet :
www.samsung.com/fr
