SMART SE 630W - Alimentation THERMALTAKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	Thermaltake
Modèle	Smart SE 630W
Puissance nominale	630 W
Facteur de forme	ATX
Dimensions (approx.)	150 x 140 x 86 mm
Poids (approx.)	1,5 kg
Tension d'entrée	100 - 240 V CA
Fréquence d'entrée	50 - 60 Hz
Courant d'entrée	10 - 5 A
Sortie +12V	45 A, 540 W
Sortie +5V	15 A, 130 W
Sortie +3.3V	24 A, 130 W
Sortie -12V	0.3 A, 3.6 W
Sortie +5VSB	3.0 A, 15 W
Connecteur principal	20+4 broches ATX
Connecteur CPU	1 x 4+4 broches ATX12V
Connecteurs PCI-Express	2 x 6+2 broches
Connecteurs SATA	6
Connecteurs périphériques	4
Protections	OCP, OVP, SCP
MTBF	> 100 000 heures
Certifications	CE, FCC, TUV, UL, BSMI
Température de fonctionnement	+10 °C à +40 °C
Humidité de fonctionnement	20 % à 85 % (sans condensation)
Garantie (estimée)	2 ans

FOIRE AUX QUESTIONS - SMART SE 630W THERMALTAKE

Comment installer l'alimentation Thermaltake Smart SE 630W ?

Assurez-vous que le système est éteint et débranché. Ouvrez le boîtier de l'ordinateur. Branchez le connecteur d'alimentation principal 20+4 broches sur la carte mère, le connecteur CPU 4+4 broches sur le processeur, les connecteurs PCI-Express sur la carte graphique, et les connecteurs SATA/périphériques sur les disques durs et lecteurs. Refermez le boîtier et branchez le cordon secteur.

Quels sont les connecteurs fournis avec la Smart SE 630W ?

L'alimentation est livrée avec : 1 connecteur ATX 20+4 broches, 1 connecteur CPU 4+4 broches, 2 connecteurs PCI-Express 6+2 broches, 6 connecteurs SATA, 4 connecteurs périphériques (Molex) et 1 connecteur disquette (Berg).

Cette alimentation est-elle modulaire ?

Non, la Thermaltake Smart SE 630W n'est pas modulaire. Tous les câbles sont fixés en permanence au bloc d'alimentation.

Que faire si l'alimentation ne démarre pas ?

Vérifiez que le cordon secteur est branché et que l'interrupteur I/O est en position I. Assurez-vous que tous les connecteurs sont correctement enfoncés. Si l'alimentation est connectée à une ASI (onduleur), vérifiez que celle-ci est allumée et fonctionnelle.

Quelle est la puissance maximale sur le rail +12V ?

Le rail +12V délivre un courant maximal de 45 A pour une puissance de 540 W.

Cette alimentation est-elle compatible avec les cartes graphiques modernes ?

Oui, elle dispose de deux connecteurs PCI-Express 6+2 broches, ce qui permet d'alimenter la plupart des cartes graphiques milieu de gamme. Vérifiez la consommation de votre GPU pour 630 W.

Quelles sont les protections intégrées ?

L'alimentation intègre une protection contre les surintensités (OCP), les surtensions (OVP) et les courts-circuits (SCP).

Quelle est la température de fonctionnement recommandée ?

La température de fonctionnement est comprise entre +10 °C et +40 °C, avec une humidité relative de 20 % à 85 % sans condensation.

Quelles certifications possède cette alimentation ?

Elle est certifiée CE, FCC, TUV, UL et BSMI, garantissant la conformité aux normes de sécurité et de compatibilité électromagnétique.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation et utilisez un chiffon sec ou une bombe d'air comprimé pour dépoussiérer les grilles d'aération. N'ouvrez pas le boîtier de l'alimentation.

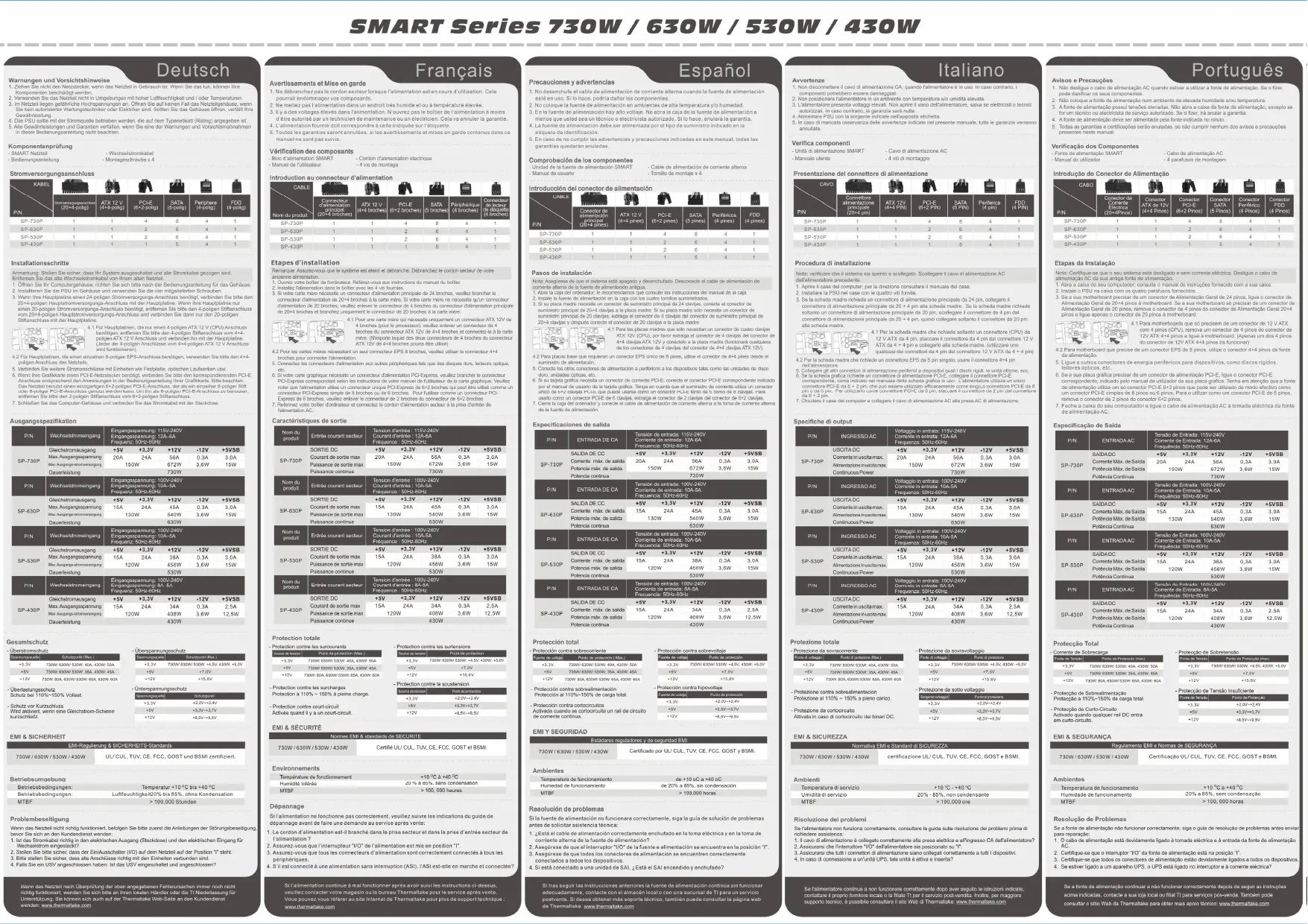

MODE D'EMPLOI SMART SE 630W THERMALTAKE

Avertissements et Mise en garde

1. Ne débranchez pas le cordon secteur lorsqu'alimentation est en cours d'utilisation. Cela poursuira endommager vos composants.
2. Ne mettez pas l'alimentation dans un endroit très humide et ou à température élevée.
3. Il y a des voltages élevés dans l'alimentation. Ne mezez pas le boilier de l'alimentation à moins d'être autorisé par un technicique de maintenance ou un elektricien. Ceva va annuler la garantie.
4. L'alimentation fournie doit correspondre à cette indication sur l'équipement.
5. Toutes les garanties seront annulées, si les avertissements et mises en garde contenus dans ce manuel ne sont pas suivis.

Vérification des composants

-Bloc d'alimentation SMART Cordon d'alimentation électrique - Manuel de l'utilisateur - 4 vis de montage

Introduction au connecteur d'alimentation

CABLE Nom du produit

ATX 12 V (4/4 brôches)

PCH-E (6/2 brôches)

SATA (5 broches)

Periphérique (4 broches)

Coût de déclarer (4 tannes)

SP-730P	1	1	4	8	4	1
SP-630P	1	1	2	6	4	1
SP-530P	1	1	2	6	4	1
SP-430P	1	1	1	5	4	1

Étapes d'installation

Remarque: Assurez-vous que le système est éteint et débranché. Débranchez le cordon secteur de sua vie ancienne alimentation.

1. Ouvrez vitiier le bolter de l'ordinaire. Régal rnies.
2. Si votre carte mère nécessite un connecteur d'alimentation principal de 24 broches, veuillez le brancher le connecteur d'alimentation de 20+4 broches à la carte mère. Si votre carte mère ne nécessite qu'un connecteur d'alimentation de 20 broches, veuillez élev

4.1 Pour une carte mère qui nécessite uniquement un connecteur ATX 12V de 4 broches (pour le processeur), veuillez débrancher un connecteur de 4 broches du connecteur ATX 12V de 4+4 broches et connectez-le à la carte mère, et enfin sauf que l'ouverture de 4 broches du connecteur ATX 12V de 4+4 broches pourrait être utilisée)

4.2 Pour les cartes mères nécessitant un seul connecteur EPS 8 broches, veuillez utiliser le connecteur 4+4 broches pour connecter l'alimentation. 5. Connectez les connecteurs d'alimentation aux autres périphériques tels que des disques durs, lecteurs optiques, etc. 6. Si la carte graphique nécessite un connecteur d'alimentation PCI-Express, veuillez brancher le connecteur PCI-Express correspondant selon les instructions de l'alimentation de la carte graphique. Veuillez noter que l'alimentation utilise un connecteur unique PCI-Express de 6+2 broches qui peut être utilisée comme un connecteur PCI-Express de 5 broches ou 6 broches. Utiliser comme un connecteur PCI-Express est possible en 100% de cas. Le connecteur PCI-Express ne constitue pas une connection entre PCI-Express et autres cartes. 7. Refermez le boîtier d'ordinateur et connectez le cordon d'alimentation secteur à la prise d'entrée de l'alimentation AC.

Caractéristiques de sortie

Nombre duProduit	Entité courant sectoré	Tension d'activité: 115V-240VCourant d'activité: 12A-6AFréquence: 50Hz-60Hz
		+5V	+3,3V	+5V	+12V
SP-730P	SORTTE DC Courant de sortie max	20A	24A	56A	0,3A
	Pulsance de sortie max	150W		672W	3,6W
	Pulsance continu			730W

Nom du produit	Entree courant sector	Tension d'entée: 100V-240V Cour d'entée: 10A-5A Frequence: 50Hz-60Hz
		+1V	+3.3V	+12V	-12V	+5V/SB
SP-630P	SORTIE DC	15A	24A	45A	0.3A	3.0A
	Courant de sortie max	130W		540W	3.6W	15W
	Puisance de sortie max
	Puisance continue			630W

Nom du produit	Entree courant sector	Tension d'entee: 100V-240V Courant d'entee: 10A-5A Fréquence: 50Hz-60Hz
		+5V	+3,3V	+12V	-12V
SP-530P	SORTIE CC	15A	24A	38A	0,3A
	Courant de sortie max.	120W	456W	3,6W	15W
	Puisance de sortie max.

Nom du produit	Entité courant sector	Tension d'entité: 100V-240V Courant d'entité: 8A-5A Enquête D'CHU
		+5V	+3.3V	+12V	+12V
SP-430P	SORTTE DC	15A	24A	34A	0.3A
	Courant de sortie max	120W	408W	3,6W	12,5W
	Puisance de sortie max	430W
	Puisance continu

Protection totale

Protection contre les surcours

Protection contre les surtensions

Source de tension	Point de protection (Max.)	Source de tension	Point de protection
+3.3V	730W 630W 530W, 40A, 430W, 50A	+3.3V	730W 630W 530W, +4.5V, 430W, +5.0V
+5V	730W 630W 530W, 35A, 430W, 45A	+5V	+7.0V
+12V	730W, 80A, 630W, 530W, 65A, 430W, 60A	+12V	+15.6V

• Protection contre court-circuit
• Activé quand il y a un court-circuit.
• Protection contre la surtension

Source de tension	Point de protection
+3,3V	+2,0V~+2,4V
+5V	+3,3V~+3,7V
+12V	+8,5V~+9,5V

EMI & SECURITE

Normes EMI & standards de SECURITE
730W / 630W / 530W / 430W	Certifiche/ U/CUL, TUV, CE, FCC, GOT et BSMI.

Environments

Temperaturé de fonctionnement	+10 °C à +40 °C
Humiditétolerée	20 % a 85 %, sans condensation
MTBE	>100.000 heures

Dépannage

Si l'alimentation ne fonctionne pas correctement, veillez suivre les indications du guide de dépannage avant de faire une demande au service après-vente : 1. Le cordon d'alimentation est-il branché dans la prise secteur et dans la prise d'entrée secteur de l'alimentation ? 2. Assurez-vous que l'interrupteur "I/O" de l'alimentation est mis en position "I". 3. Assurez-vous que tous les connecteurs d'alimentation sont correctement connectés à tous les périphériques. 4. S'il est connecté à une alimentation sans interruption (ASI), l'ASI est-elle en marche et connectée?
