Marque	THERMALTAKE
Modèle	SMART SE 530W
Type	Alimentation ATX
Puissance continue	530 W
Tension d'entrée	100-240 V
Courant d'entrée	10-5 A
Fréquence	60 Hz
Sortie +5V	15 A
Sortie +3,3V	24 A
Sortie +12V	38 A
Sortie +5Vsb	0,3 A
Sortie -12V	0,3 A
Connecteur ATX12V	1 x 4+4 broches
Connecteur PCI-E	1 x 6+2 broches
Connecteurs SATA	2
Connecteurs péripheriques (Molex)	6
Connecteur floppy	1
Protection surintensité	Oui
Protection surtension	Oui
Protection sous-tension	Oui
Protection surcharge	Oui (110%-150%)
Protection court-circuit	Oui
Certifications	UL/CUL, TUV, CE, FCC, GOST, BSMI
Température fonctionnement	10°C à 40°C

FOIRE AUX QUESTIONS - SMART SE 530W THERMALTAKE

Comment installer l'alimentation SMART SE 530W ?

Assurez-vous que le système est éteint et débranché. Ouvrez le boîtier, installez l'alimentation avec les 4 vis fournies. Branchez le connecteur principal 24 broches (ou 20 broches) sur la carte mère. Pour le CPU, utilisez le connecteur ATX12V 4+4 broches. Connectez les périphériques (SATA, Molex) et la carte graphique via le connecteur PCI-E 6+2 broches. Enfin, refermez le boîtier et branchez le cordon secteur.

Que faire si l'alimentation ne fonctionne pas ?

Vérifiez d'abord que le cordon d'alimentation est bien branché à la prise secteur et à l'alimentation. Assurez-vous que l'interrupteur I/O est en position 'I'. Vérifiez que tous les connecteurs sont correctement enfichés sur les périphériques. Si vous utilisez un ASI, assurez-vous qu'il est allumé. Si le problème persiste, contactez le service après-vente Thermaitake.

Puis-je ouvrir le boîtier de l'alimentation ?

Non, il est dangereux d'ouvrir le boîtier car il contient des tensions élevées même après débranchement. L'ouverture annule la garantie et expose à des risques d'électrocution. Seul un technicien qualifié doit intervenir.

Quelles protections sont intégrées ?

Cette alimentation dispose de protections complètes : surintensité, surtension, sous-tension, surcharge (110%-150%) et court-circuit.

Combien de connecteurs SATA possède-t-elle ?

Le modèle SMART SE 530W est livré avec 2 connecteurs SATA.

Quelle est la puissance du +12V ?

La sortie +12V délivre jusqu'à 38 A (456 W), idéale pour les cartes graphiques et processeurs modernes.

L'alimentation est-elle compatible avec une carte mère à 20 broches ?

Oui, le connecteur principal est 24 broches mais peut être séparé en 20+4 broches pour s'adapter aux cartes mères anciennes.

Quelle tension d'entrée est prise en charge ?

Elle fonctionne sur une large plage de tensions : 100-240 V avec un courant d'entrée de 10-5 A et une fréquence de 60 Hz.

Quelle est la garantie si j'ouvre l'alimentation ?

Toute ouverture du boîtier annule la garantie. Seules les réparations effectuées par un technicien agréé sont couvertes.

Quels sont les certificats de sécurité ?

L'alimentation est certifiée UL/CUL, TUV, CE, FCC, GOST et BSMI, garantissant sa conformité aux normes de sécurité et CEM.

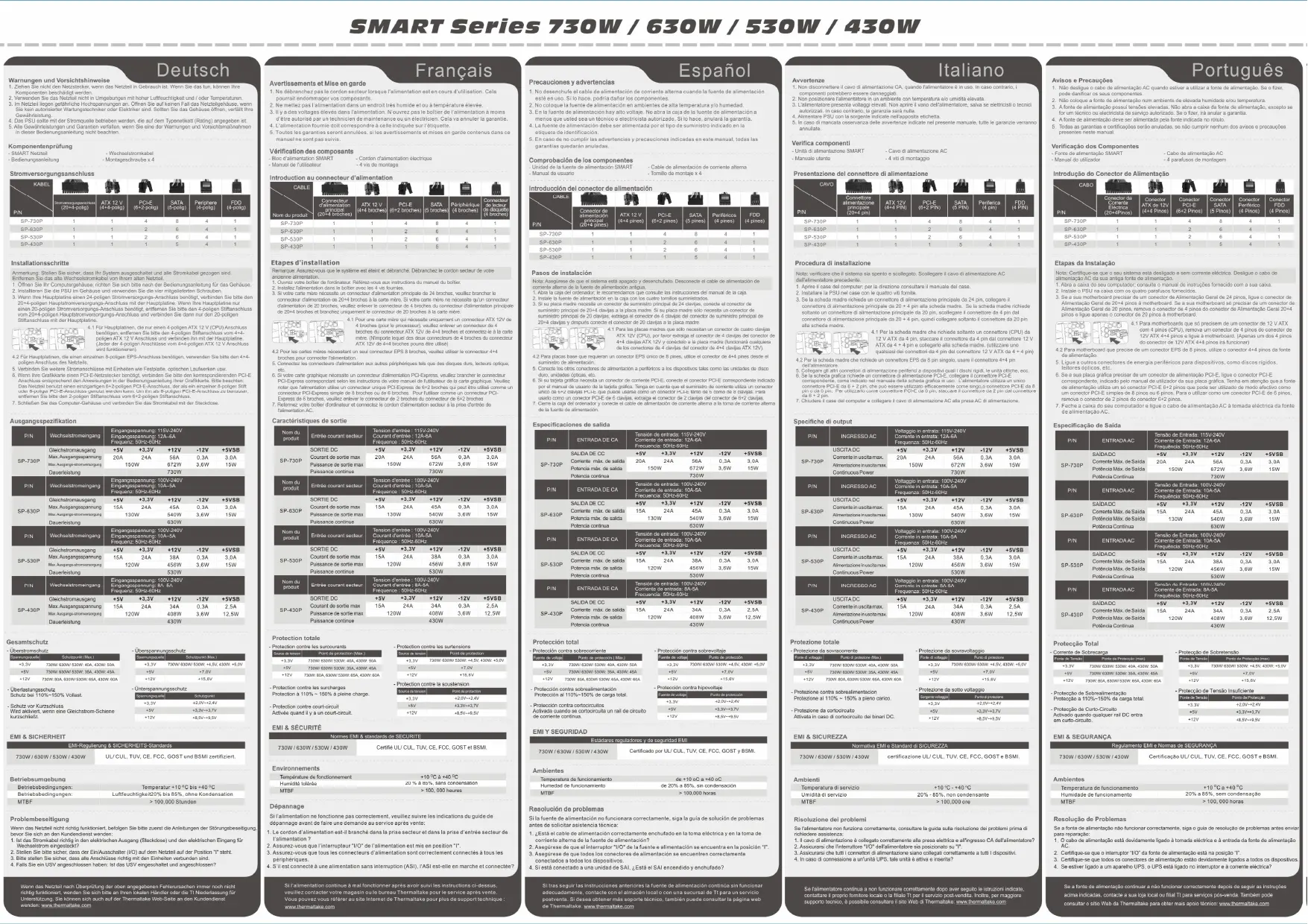

MODE D'EMPLOI SMART SE 530W THERMALTAKE

Avertissements et mise en garde

1. Ne débranchez pas le cordon secteur lorsqu'alimentation est en cours d'utilisation. Cela poursuira endommager vos composants.
2. Ne mettez pas l'alimentation dans un endroit très humide et où à température élevée.
3. Il y a des voltages élevés dans l'alimentation. N'ouvrez pas le boîtier de l'alimentation à moins d'être autorisé par un technicien de maintenance ou un électricien. Cela va annuler la garantie de l'appareil, et ne sera donnée qu'une couverture sur le problème.
4. Toutes les garanties seront annulées, si les avertissements et mises en garde contenus dans ce manuel ne sont pas suivis.

Vérification des composants

-Bloc d'alimentation SMART Cordon d'alimentation électrique - Manuel de l'utilisateur - 4 vis de montage

Introduction au connecteur d'alimentation

CABLE Nom du produit

ATX 12 V (4/4 brôches)

PCH-E (6/2 brôches)

SATA (5 broches)

Periphérique (4 broches)

Coût de déclarer (4 tannes)

SP-730P	1	1	4	8	4	1
SP-630P	1	1	2	6	4	1
SP-530P	1	1	2	6	4	1
SP-430P	1	1	1	5	4	1

Étapes d'installation

Remarque: Assurez-vous que le système est éteint et débranché. Débranchez le cordon secteur de votre ancienne alimentation. 1. Ouvrez le boîtier de l'ordinateur, réferez-vous aux instructions du manuel du boîtier. 2. Installez l'alimentation dans le boîtier avec les 4 vis fournies. 3. La carte mère a connecter à la broche principale de 24 broches, veuillez brancher la broche d'alimentation principale de 24 broches, veuillez brancher la broche d'alimentation principale de 24 broches, veuillez brancher la broche d'alimentation principale de 24 broches, veuillez brancher la broche d'alimentation principale de 24 broches, veuillez brancher la broche d'alimentation principale de 24

4.1 Pour une carte mère qui nécessite uniquement un connecteur ATX 12V de 4 broches (pour le processeur), veuillez utiliser un connecteur de 4 broches du connecteur ATX 12V de 4+4 broches et connectez-le à la carte mère, et enfin, en cas d'une tension de 4 broches du connecteur ATX 12V de 4+4 broches pour une utilisation.

4.2 Pour les cartes mères nécessitant un seul connecteur EPS 8 broches, veuillez utiliser le connecteur 4+4 broches pour connecter l'alimentation. 5. Connectez les connecteurs d'alimentation aux autres périphériques tels que des disques durs, lecteurs optiques, etc. 6. Si la carte graphique nécessite un connecteur d'alimentation PCI-Express, veuillez brancher le connecteur PCI-Express selon les instructions d'alimentation de la carte graphique. Veuillez noter que l'alimentation utilise un connecteur unique PCI-Express de 6+2 broches qui peut être utilisé comme un connecteur PCI-Express simple de 6 broches ou 6 broches. Pour l'alimentation comme un connecteur PCI-Express, le connecteur est optimal et optimal en relation aux composantes. 7. Refermez le boîtier d'ordinateur et connectez le cordon d'alimentation secteur à la prise d'entrée de l'alimentation AC.

Caractéristiques de sortie

Nombre duProduit	Entité courant sectoré	Tension d'activité: 115V-240VCourant d'activité: 12A-6AFréquence: 50Hz-60Hz
		+5V	+3,3V	+5V	+12V
SP-730P	SORTTE DC Courant de sortie max	20A	24A	56A	0,3A
	Pulsance de sortie max	150W		672W	3,6W
	Pulsance continu			730W

Nomp du product	Entité courant securer	Tension dientée: 100V-240V Cour d'entérentie: 10A-5A Frequency: 60Hz-60Hz
		SORTTE DC	+5V	+3,3V	+12V	+12V
SP-630P	Courant de sortie max.	15A	24A	45A	0,3A	3,0A
	Puisance de sortie max.		130W	540W	3,6W	15W
	Puisance continue			630W

Nom du produit	Entité courant sectoriel	Tension d'entité: 100V-240V Courant d'entité: 10A-5A
		Frequencie: 60Hz-60Hz
SP-530P	SORTIE DC	+5V	+3,3V	+12V	+12V
	Courant de sortie max	15A	24A	38A	0,3A
	Pulsante de sortie max	120W	456W	3,6W	15W
			53W

Nom du produit	Entité courant sector	Tension d'entité: 100V-240V Courant d'entité: 8A-5A Enfinement CON-CHS
		+5V	+3.3V	+12V	+5V/SB
SP-430P	SORTTE DC	15A	24A	34A	0,3A	2,5A
	Courant de sortie max	120W		408W	3,6W	12,5W
	Puisance de sortie max
	Puisance continue			430W

Protection totale

Protection contre les surcours

Source de l'emploi	Point de protection (Max.)
+3,7V	720W/650W 530W: 40A, 450W: 52A
+5V	720W/650W 530W: 35A, 450W: 45A
+12V	730W: 80A, 630W/530W: 65A, 430W: 60A

Protection contre les surtensions

Source de tempo	Poids de protection
+3,3V	730W/ 630W / 530W +4,5V, 430W +5,0V
+5V	+70V
+12V	+15,6V

Protection contre les surcharges

Protection à 110% - 150% à pleine charge.

• Protection contre court-circuit

Activée quand il y a un court-circuit.

• Protection contre la sous-tension

Source de tension	Point de protection
+3,2V	+2,0V=+2,4V
+5V	+3,3V=+3,7V
+12V	+8,5V=+9,5V

EMI & Sécurité

+10°C à +40°C

Normes EMI & standards de SECURITE
730W / 630W / 530W / 430W	Certifiche/ U/CUL, TUV, CE, FCC, GOT et BSMI.

Température de fonctionnement

Humidité tolerated

MTBF

Si l'alimentation ne fonctionne pas correctement, veuillez suivre les indications du guide de dépannage avant de faire une démarche au service après vente : 1. Le cordon d'alimentation est-il branché dans la prise secteur et dans la prise d'entrée secteur de l'alimentation ? 2. Assurez-vous que l'interrupteur "I/O" de l'alimentation est mis en position "I". 3. Assurez-vous que tous les connecteurs d'alimentation sont correctement connectés à tous les périphériques. 4. S'il est connecté à une alimentation sans interruption (ASI), l'ASI est-elle en marche et connectée?

Si l'algorithmon continue à mal fonctionner après avoir suivi les instructions ci-dessus, veuillez contacter ce magasin ou le bureau Thermaitake pour le service après-vente. Vous pouvez aussi vous référer au site internet de Thermaitake pour plus de support technique www.thermaitake.com
