M12II-650 80PLUS BRONZE - Alimentation SEASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc d'alimentation pour PC
Marque	Seasonic
Modèle	M12II-650 80PLUS BRONZE
Puissance nominale	650 W
Certification	80 PLUS Bronze
Format	ATX
Modularité	Modulaire (câbles détachables)
Connecteur principale carte mère	24/20 broches
Connecteur CPU +12V	4/8 broches
Connecteurs périphériques	4 broches (Molex) et SATA
Connecteurs PCI-E	+12V pour cartes graphiques PCI-E
Ventilation	Ventilateur 120 mm
Dimensions (L x l x H)	150 x 86 x 140 mm (approx.)
Poids	2,5 kg (approx.)
Température de fonctionnement	0 à 50 °C
Humidité relative	20 % à 80 %
Protections intégrées	Surintensité, surtension, court-circuit, sous-tension
Garantie constructeur	5 ans
Entretien	Dépoussiérage régulier du ventilateur avec air comprimé
Ne pas ouvrir	Le boîtier ne doit jamais être ouvert (haute tension)
Pièces détachées	Câbles modulaires disponibles chez Seasonic

FOIRE AUX QUESTIONS - M12II-650 80PLUS BRONZE SEASONIC

Comment installer le bloc d'alimentation Seasonic M12II-650 ?

Assurez-vous que le système est éteint et débranché. Ouvrez le boîtier, débranchez l'ancienne alimentation, puis installez la nouvelle en fixant les vis. Branchez les connecteurs 24/20 broches sur la carte mère, le connecteur CPU 4/8 broches, et les câbles périphériques (SATA, Molex, PCI-E) selon vos appareils. Fermez le boîtier et branchez le câble d'alimentation.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que le commutateur I/O est en position I. Assurez-vous que tous les connecteurs sont correctement enfoncés. Essayez d'éteindre et rallumer l'alimentation plusieurs fois avec un intervalle d'au moins 0,5 seconde. Si le problème persiste, consultez le site Seasonic.

Mon alimentation Seasonic M12II-650 est-elle compatible avec une carte graphique moderne ?

Oui, elle dispose de connecteurs PCI-E +12V pour les cartes graphiques. Le modèle 650W peut alimenter la plupart des cartes milieu de gamme. Vérifiez la puissance recommandée par votre carte graphique et le nombre de connecteurs nécessaires.

Quels câbles sont fournis avec l'alimentation ?

Le Seasonic M12II-650 est modulaire. Il inclut un câble principal 24/20 broches, un câble CPU 4/8 broches, des câbles SATA, des câbles Molex à 4 broches, et des câbles PCI-E. La dotation exacte peut varier ; consultez la notice pour la liste complète.

Puis-je ouvrir le boîtier de l'alimentation pour la réparer ?

Non, ne jamais ouvrir le boîtier. Il contient des tensions élevées dangereuses. L'ouverture annule la garantie. En cas de problème, contactez le support Seasonic ou un professionnel.

Comment nettoyer l'alimentation Seasonic ?

Débranchez l'alimentation et utilisez un jet d'air comprimé ou une brosse douce pour dépoussiérer le ventilateur et les grilles. Évitez les liquides. Effectuez cette opération tous les 6 à 12 mois pour maintenir un refroidissement optimal.

Quelle est la signification de la certification 80 PLUS Bronze ?

Cela indique que l'alimentation a un rendement d'au moins 82% à 20% de charge, 85% à 50% de charge, et 82% à 100% de charge. Moins d'énergie est perdue en chaleur, ce qui réduit la consommation électrique et la chaleur dégagée.

L'alimentation Seasonic M12II-650 est-elle silencieuse ?

Oui, elle est équipée d'un ventilateur 120 mm conçu pour un fonctionnement silencieux. La courbe de ventilation s'adapte à la charge. À faible charge, le ventilateur peut être très silencieux, voire inaudible.

Puis-je utiliser l'alimentation Seasonic M12II-650 avec une alimentation sans interruption (UPS) ?

Oui, elle est compatible avec la plupart des onduleurs. La certification 80 PLUS Bronze assure une bonne efficacité, ce qui préserve l'autonomie de l'UPS. Assurez-vous que l'UPS peut fournir la puissance nécessaire (650 W).

Où trouver le support technique pour cette alimentation ?

Consultez le site officiel Seasonic à www.seasonic.com pour les FAQ, les téléchargements de manuels, et les coordonnées du support technique. Vous pouvez également poser des questions sur notice-facile.com.

MODE D'EMPLOI M12II-650 80PLUS BRONZE SEASONIC

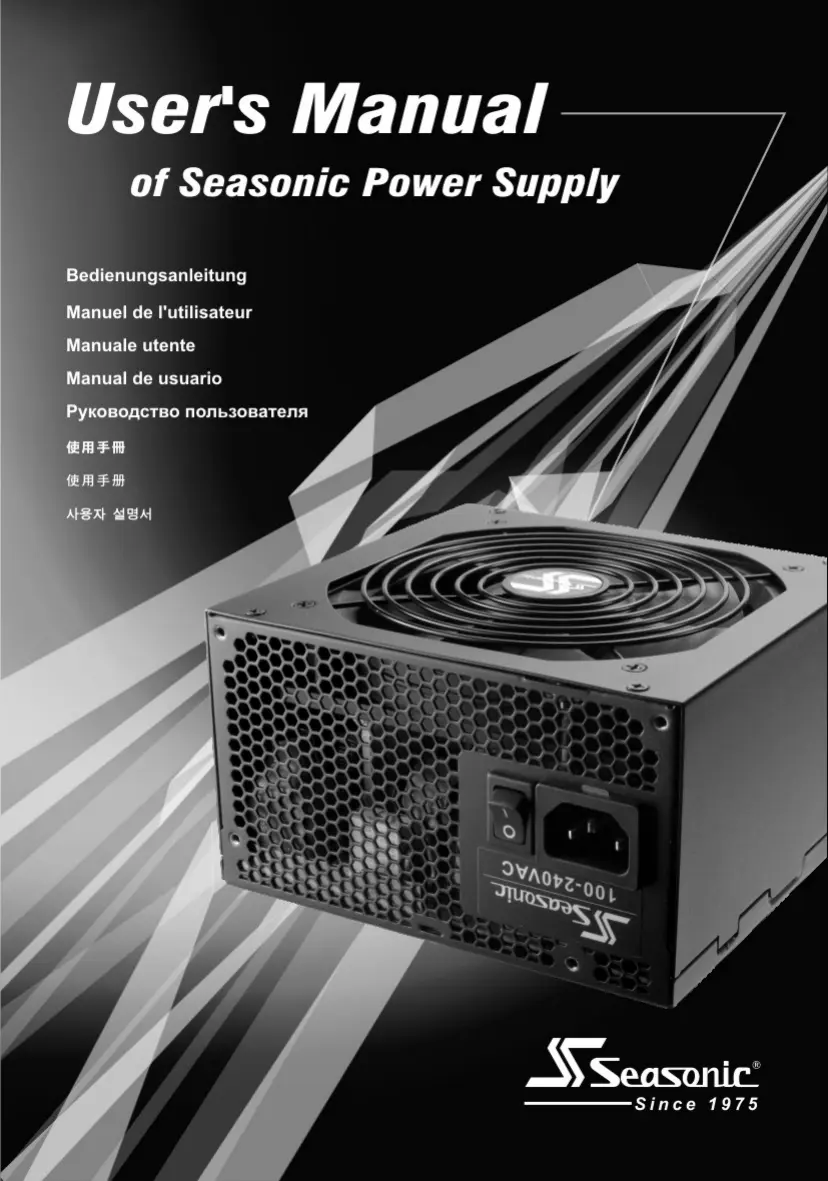

Manuel de l'utilisateur

Manuale utente

Manual de usuario

1. Assurez-vous que votre système est éteint et débranché. Débranche la fiche d'alimentation CA de votre ancien bloc d'alimentation.
2. Ouvrez le boîtier de votre ordinateur en vous référant aux directives contenues dans le manuel pour votre boîtier.
3. Débranche tous les connecteurs d'alimentation des appareils.
4. Retirez l'ancien bloc d'alimentation et replacez le neuf dans le boîtier de suive ordinateur.
5. Branchez les connecteurs d'alimentation à votre carte mère et aux appareils périphériques. Assurez-vous que tous les câbles et fils sont correctement branchés.
6. Branchez le connecteur amovible de l'alimentation principale à 24/20 broches à votre carte mère.
7. Branchez le connecteur d'alimentation à 4/8 broches +12V à votre carte mère selon les besoins.
8. Branchez le connecteur d'alimentation périphérique à 4 broches sur les appareils. Les connecteurs SATA sont destinés aux appareils avec l'interface de série ATA.
9. Branchez l'adaptateur de puissance du lecteur de disquettes au lecteur de disquettes selon les besoins.
10. Branchez le(s) connecteur(s) de puissance à PCI-E +12V à la ou aux cartes graphiques PCI-E. Si nécessaire, veuillez consulter le manuel de votre carte graphique pour des détails.
11. Fermez le boîtier de votre ordinateur, branchez la fiche d'alimentation au bloc d'alimentation, puis réglez le commutateur « I/O » du bloc d'alimentation en position « I »

II. Avertissements:

Il y a des tensions élevées et dangereuses à l'intérieur du bloc d'alimentation. NE PAS ouvrir le couvercle du boîtier du bloc d'alimentation. La garantie est annulée si le couvercle est ouvert. Le couvercle du bloc d'alimentation ne doit être ouvert sous aucune circonstance. Veuillez garder le bloc d'alimentation à distance de l'humidité et opérez-le dans un environnement correct conseillé. (Température de fonctionnement: 0 à 50°C Humidité relative: 20% à 80%)

III. Auto-dépannage:

Si le bloc d'alimentation ne fonctionne pas correctement, veuillez vérifier les éléments qui suivent avant de demander un retour pour réparation:

1. La fiche électrique est-elle correctement branchée dans la prise électrique et dans l'entrée CA du bloc d'alimentation?
2. Assurez-vous que le commutateur « I/O » sur le bloc d'alimentation est en position « I »
3. Vérifiez que tous les connecteurs d'alimentation sont correctement branchés sur tous les appareils.
4. Veuillez éteindre et allumer plusieurs fois le bloc d'alimentation à l'aide du commutateur I/O avec au moins 0.5 seconde de début d'arrêt avant de réinitialiser l'unité du bloc d'alimentation.

Si vous souhaitez obtenir plus d'informations pour résoudre vos problèmes, veuillez vous référer au site Web de Seasonic pour plus de support technique: www.seasonic.com
