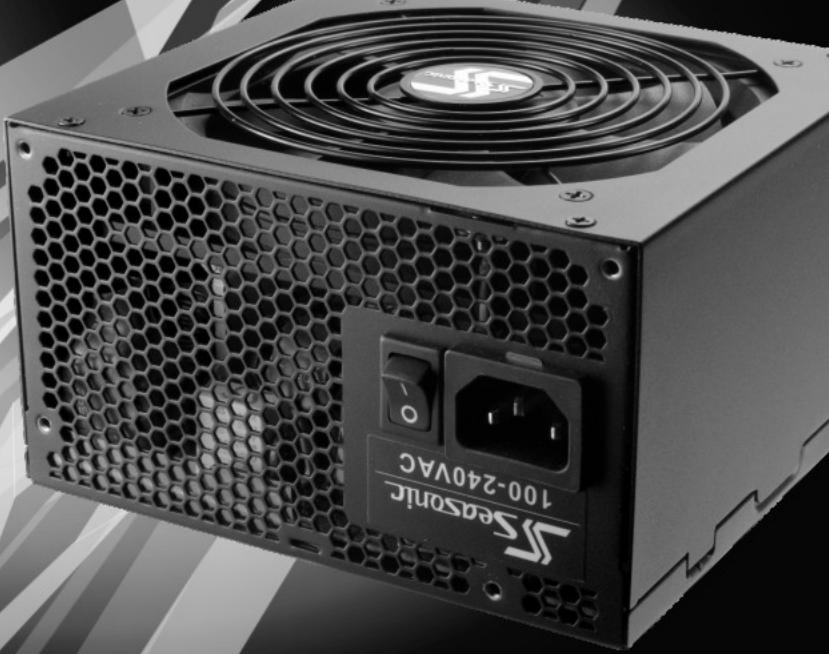

M12II-620 80PLUS BRONZE - Alimentation SEASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour PC
Marque	SEASONIC
Modèle	M12II-620 80PLUS BRONZE
Puissance nominale	620 Watts
Certification d'efficacité	80 PLUS Bronze
Format	ATX
Dimensions (L x l x H)	150 x 140 x 86 mm
Poids	Environ 2,5 kg
Refroidissement	Ventilateur de 120 mm
Gestion des câbles	Semi-modulaire (câbles amovibles)
Connecteur principal	24/20 broches
Connecteurs CPU	1 x 4/8 broches +12V
Connecteurs PCI-E	2 x 6+2 broches
Connecteurs SATA	8 connecteurs
Connecteurs périphériques	6 connecteurs Molex
Tension d'entrée	100-240 V AC
Fréquence	50-60 Hz
Température de fonctionnement	0 à 50 °C
Humidité relative	20 % à 80 %
Protection	Surintensité, surtension, court-circuit
Interrupteur marche/arrêt	Oui (I/O)
Garantie	5 ans
Contenu de l'emballage	Bloc d'alimentation, câbles, manuel d'utilisation, vis de montage
Entretien et nettoyage	Dépoussiérer le ventilateur avec un chiffon doux ou de l'air comprimé ; éviter l'humidité

FOIRE AUX QUESTIONS - M12II-620 80PLUS BRONZE SEASONIC

Quelle est la puissance de ce bloc d'alimentation ?

Ce bloc d'alimentation SEASONIC M12II-620 80PLUS BRONZE offre une puissance nominale de 620 Watts, suffisante pour la plupart des configurations grand public et gaming.

Ce bloc d'alimentation est-il compatible avec ma carte mère ?

Oui, il est compatible avec les cartes mères standards grâce à son connecteur principal 24/20 broches et son connecteur CPU 4/8 broches +12V. Vérifiez les besoins de votre carte mère.

Comment installer les câbles modulaires ?

Le M12II-620 est semi-modulaire : les câbles principaux (24 broches et CPU) sont fixes, tandis que les câbles PCI-E, SATA et Molex sont amovibles. Branchez uniquement les câbles nécessaires avant d'installer l'alimentation dans le boîtier.

Ce bloc d'alimentation est-il silencieux ?

Il est équipé d'un ventilateur de 120 mm conçu pour un fonctionnement silencieux. Il n'intègre pas de mode semi-passif, mais le bruit reste faible en utilisation normale.

Quelle est la garantie de ce produit ?

SEASONIC offre une garantie de 5 ans sur ce modèle. Conservez votre preuve d'achat et respectez les conditions d'utilisation pour bénéficier de la garantie.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est bien branché et que l'interrupteur I/O à l'arrière est sur I. Assurez-vous que tous les connecteurs sont correctement enfoncés. Essayez de mettre hors tension puis sous tension après 0,5 seconde pour réinitialiser l'unité.

Est-il compatible avec les cartes graphiques récentes ?

Oui, grâce à ses connecteurs PCI-E 6+2 broches, il peut alimenter la plupart des cartes graphiques modernes. Vérifiez les besoins en connecteurs de votre carte graphique.

Puis-je utiliser ce bloc d'alimentation dans un boîtier moyen ?

Oui, le format ATX standard (150 x 140 x 86 mm) s'adapte à la majorité des boîtiers de taille moyenne et grande.

Comment nettoyer le bloc d'alimentation ?

Débranchez l'appareil et utilisez un chiffon doux ou de l'air comprimé pour dépoussiérer la grille du ventilateur. N'ouvrez jamais le boîtier de l'alimentation, cela annule la garantie et présente un risque de choc électrique.

Le câble d'alimentation principal est-il amovible ?

Oui, le connecteur principal 24/20 broches est amovible sur ce modèle semi-modulaire, ce qui facilite l'installation et la gestion des câbles.

MODE D'EMPLOI M12II-620 80PLUS BRONZE SEASONIC

Manuel de l'utilisateur

Manuale utente

Manuel de l'utilisateur

Anglais 1 Deutsch 2 Français 3 Italiano 4 Español 5 Правильный 6 7 8 9 Informations de contact 10

I. installation:

1. Assurez-vous que votre système est éteint et débranché. Débranche la fiche d'alimentation CA de votre ancien bloc d'alimentation.
2. Ouvrez le boîtier de votre ordinateur en vous référant aux directives contenues dans le manuel pour votre boîtier.
3. Débranche tous les connecteurs d'alimentation des appareils.
4. Retirez l'ancien bloc d'alimentation et replacez le neuf dans le boîtier de suive ordinateur.
5. Branchez les connecteurs d'alimentation à votre carte mère et aux appareils périphériques. Assurez-vous que tous les câbles et fils sont correctement branchés.
6. Branchez le connecteur amovible de l'alimentation principale à 24/20 broches à votre carte mère.
7. Branchez le connecteur d'alimentation à 4/8 broches +12V à votre carte mère selon les besoins.
8. Branchez le connecteur d'alimentation périphérique à 4 broches sur les appareils. Les connecteurs SATA sont destinés aux appareils avec l'interface de série ATA.
9. Branchez l'adaptateur de puissance du lecteur de disquettes au lecteur de disquettes selon les besoins.
10. Branchez le(s) connecteur(s) de puissance à PCI-E +12V à la ou aux cartes graphiques PCI-E. Si nécessaire, veuillez consulter le manuel de votre carte graphique pour des détails.
11. Fermez le boî égalez le commutateur « I/O » du bloc d'alimentation en position « I »

II. Avertissements:

Il y a des tensions élevées et dangereuses à l'intérieur du bloc d'alimentation. NE PAS ouvrir le couvercle du boîtier du bloc d'alimentation. La garantie est annulée si le couvercle est ouvert. Le couvercle du bloc d'alimentation ne doit être ouvert sous aucune circonstance. Veuillez garder le bloc d'alimentation à distance de l'humidité et opérez-le dans un environnement correct conseillé. (Température de fonctionnement: 0 à 50°C Humidité relative: 20% à 80%)

III. Auto-dépannage:

Si le bloc d'alimentation ne fonctionne pas correctement, veuillez vérifier les éléments qui suivent avant de demander un retour pour réparation:

1. La fiche électrique est-elle correctement branchée dans la prise électrique et dans l'entrée CA du bloc d'alimentation?
2. Assurez-vous que le commutateur « I/O » sur le bloc d'alimentation est en position « I »
3. Vérifiez que tous les connecteurs d'alimentation sont correctement branchés sur tous les appareils.
4. Veuillez éteindre et allumer plusieurs fois le bloc d'alimentation à l'aide du commutateur I/O avec au moins 0.5 seconde de début d'arrêt avant de réinitialiser l'unité du bloc d'alimentation.

Si vous souhaitez obtenir plus d'informations pour résoudre vos problèmes, veuillez vous référer au site Web de Seasonic pour plus de support technique: www.seasonic.com
