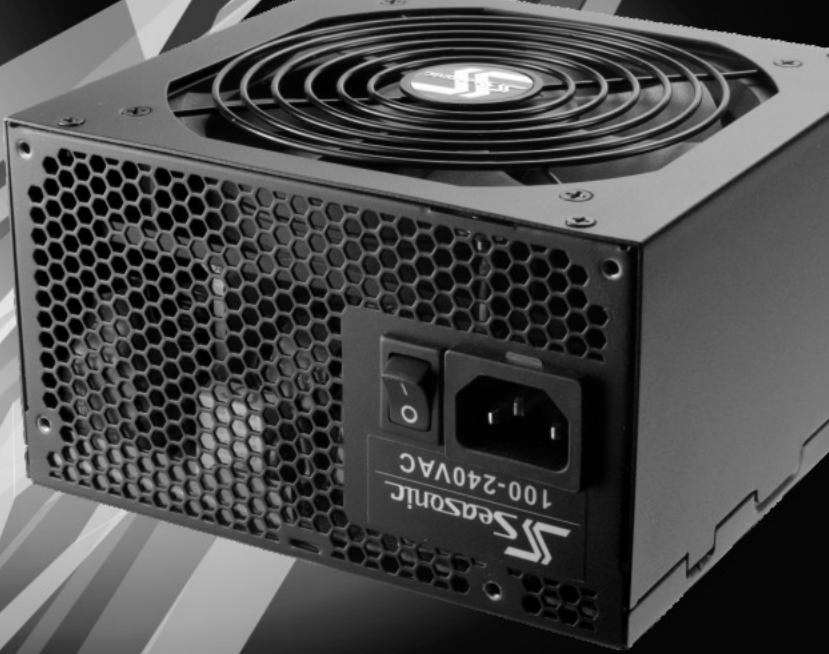

M12II-520 80PLUS BRONZE - Alimentation SEASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur
Marque	SEASONIC
Modèle	M12II-520 80PLUS BRONZE
Puissance nominale	520 W
Certification	80PLUS BRONZE
Facteur de forme	ATX
Dimensions (L x l x H)	150 x 86 x 140 mm (environ)
Poids	1.5 kg (environ)
Connecteur principal	24 broches (compatible 20 broches)
Connecteur CPU	4/8 broches +12V
Connecteurs PCI-E	Oui (pour cartes graphiques)
Connecteurs SATA	Oui
Connecteurs périphériques	4 broches (Molex)
Modularité des câbles	Semi-modulaire (série M12II)
Protections intégrées	Surtension, surintensité, court-circuit
Refroidissement	Ventilateur (non spécifié)
Température de fonctionnement	0°C à 50°C
Humidité relative de fonctionnement	20% à 80%
Entretien	Nettoyer l'extérieur avec un chiffon sec
Sécurité	Ne pas ouvrir le boîtier - risques de choc électrique

FOIRE AUX QUESTIONS - M12II-520 80PLUS BRONZE SEASONIC

Comment installer l'alimentation SEASONIC M12II-520 ?

Éteignez et débranchez votre PC. Ouvrez le boîtier, retirez l'ancienne alimentation, placez la nouvelle, puis branchez les connecteurs : 24 broches sur la carte mère, 4/8 broches CPU, PCI-E pour carte graphique, SATA pour périphériques. Refermez et basculez l'interrupteur I/O sur I.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché sur la prise et sur l'entrée CA. Assurez-vous que l'interrupteur I/O est en position I. Contrôlez que tous les connecteurs sont correctement enfichés. Essayez d'éteindre puis rallumer avec un intervalle d'au moins 0,5 seconde.

Quelle est la puissance maximale que peut délivrer cette alimentation ?

La puissance nominale est de 520 watts en continu. Il est recommandé de ne pas dépasser 80 % de cette charge pour une durée de vie optimale.

L'alimentation SEASONIC M12II-520 est-elle silencieuse ?

Elle est équipée d'un ventilateur conçu pour un fonctionnement silencieux, mais le niveau sonore exact n'est pas spécifié dans la notice. En utilisation normale, elle reste discrète.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation et utilisez un chiffon sec pour nettoyer les surfaces extérieures. N'utilisez jamais de liquide ou d'agent nettoyant. N'ouvrez pas le boîtier.

Puis-je ouvrir l'alimentation pour la réparer ?

Non, ne jamais ouvrir le boîtier de l'alimentation. Il y a des tensions élevées dangereuses à l'intérieur. L'ouverture annule la garantie et présente un risque de choc électrique.

Quels câbles sont fournis avec le M12II-520 ?

La notice mentionne un connecteur principal 24/20 broches, un connecteur CPU 4/8 broches, des connecteurs PCI-E, des connecteurs SATA, des connecteurs périphériques 4 broches et un adaptateur pour lecteur de disquettes.

Quelle est la garantie de l'alimentation SEASONIC M12II-520 ?

La notice ne précise pas la durée de garantie, mais Seasonic offre généralement une garantie de 5 ans pour ce modèle. Consultez le site officiel pour confirmer.

Cette alimentation est-elle adaptée à une carte graphique puissante ?

Elle dispose de connecteurs PCI-E pour carte graphique. Vérifiez que la puissance totale de votre système ne dépasse pas 520 W. Pour une carte graphique haut de gamme, il est conseillé de calculer la consommation.

Comment tester l'alimentation sans ordinateur ?

Il est déconseillé de tester l'alimentation sans charge. Si nécessaire, branchez-la sur une prise et mettez l'interrupteur I/O sur I. Un test simple consiste à connecter une LED ou un ventilateur sur un connecteur Molex, mais cela ne garantit pas le bon fonctionnement.

MODE D'EMPLOI M12II-520 80PLUS BRONZE SEASONIC

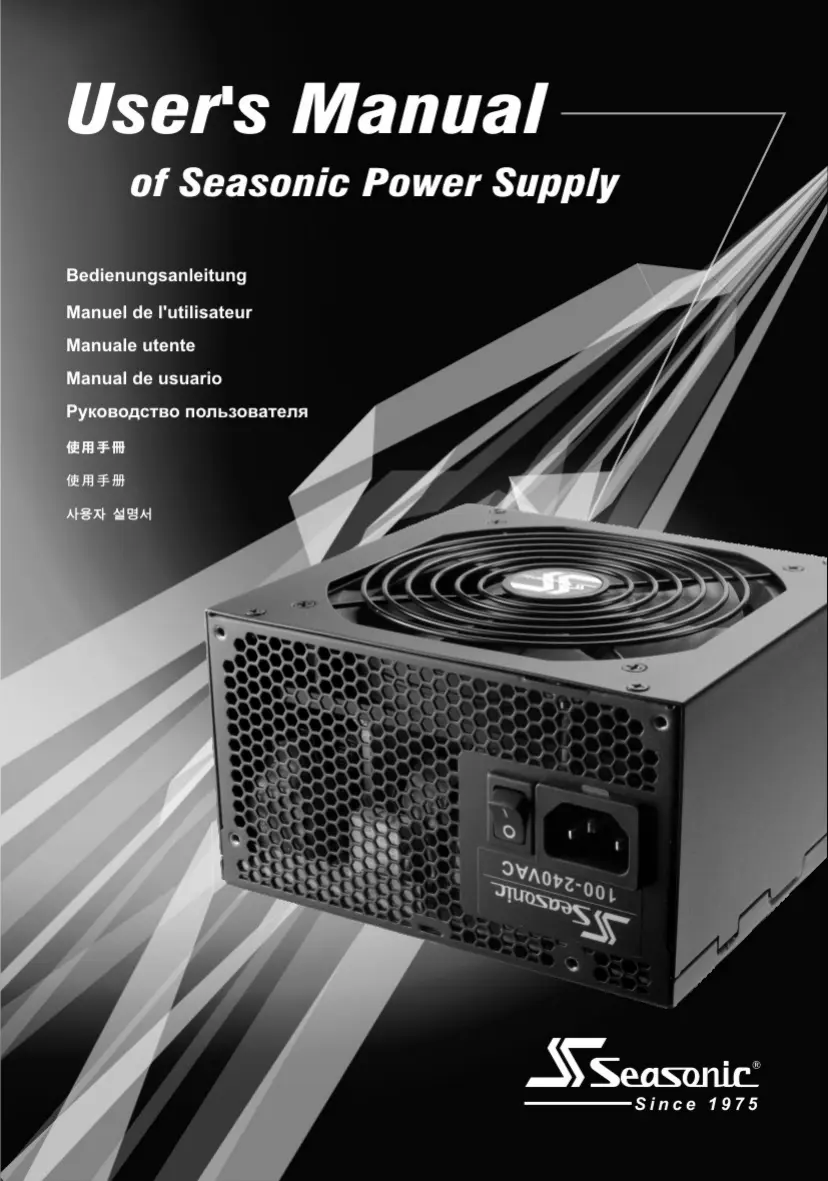

Manuel de l'utilisateur

Manuale utente

Manuel de l'utilisateur

Anglais 1 Deutsch 2 Français 3 Italiano 4 Español 5 Правильный 6 7 8 9 Informations de contact 10

I. installation:

1. Assurez-vous que votre système est éteint et débranché. Débranche la fiche d'alimentation CA de votre ancien bloc d'alimentation.
2. Ouvrez le boîtier de votre ordinateur en vous référant aux directives contenues dans le manuel pour votre boîtier.
3. Débranche tous les connecteurs d'alimentation des appareils.
4. Retirez l'ancien bloc d'alimentation et replacez le neuf dans le boîtier de suive ordinateur.
5. Branchez les connecteurs d'alimentation à votre carte mère et aux appareils périphériques. Assurez-vous que tous les câbles et fils sont correctement branchés.
6. Branchez le connecteur amovible de l'alimentation principale à 24/20 broches à votre carte mère.
7. Branchez le connecteur d'alimentation à 4/8 broches +12V à votre carte mère selon les besoins.
8. Branchez le connecteur d'alimentation périphérique à 4 broches sur les appareils. Les connecteurs SATA sont destinés aux appareils avec l'interface de série ATA.
9. Branchez l'adaptateur de puissance du lecteur de disquettes au lecteur de disquettes selon les besoins.
10. Branchez le(s) connecteur(s) de puissance à PCI-E +12V à la ou aux cartes graphiques PCI-E. Si nécessaire, veuillez consulter le manuel de votre carte graphique pour des détails.
11. Fermez le boî égalez le commutateur « I/O » du bloc d'alimentation en position « I »

II. Avertissements:

Il y a des tensions élevées et dangereuses à l'intérieur du bloc d'alimentation. NE PAS ouvrir le couvercle du boîtier du bloc d'alimentation. La garantie est annulée si le couvercle est ouvert. Le couvercle du bloc d'alimentation ne doit être ouvert sous aucune circonstance. Veuillez garder le bloc d'alimentation à distance de l'humidité et opérez-le dans un environnement correct conseillé. (Température de fonctionnement: 0 à 50°C Humidité relative: 20% à 80%)

III. Auto-dépannage:

Si le bloc d'alimentation ne fonctionne pas correctement, veuillez vérifier les éléments qui suivent avant de demander un retour pour réparation:

1. La fiche électrique est-elle correctement branchée dans la prise électrique et dans l'entrée CA du bloc d'alimentation?
2. Assurez-vous que le commutateur « I/O » sur le bloc d'alimentation est en position « I »
3. Vérifiez que tous les connecteurs d'alimentation sont correctement branchés sur tous les appareils.
4. Veuillez éteindre et allumer plusieurs fois le bloc d'alimentation à l'aide du commutateur I/O avec au moins 0.5 seconde de début d'arrêt avant de réinitialiser l'unité du bloc d'alimentation.

Si vous souhaitez obtenir plus d'informations pour résoudre vos problèmes, veuillez vous référer au site Web de Seasonic pour plus de support technique: www.seasonic.com
