Retrouvez gratuitement la notice de l'appareil ATHD64BK AIRLUX au format PDF.
Téléchargez la notice de votre Hotte de cuisine au format PDF gratuitement ! Retrouvez votre notice ATHD64BK - AIRLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ATHD64BK de la marque AIRLUX.
PRECAUTIONS AVANT UTILISATION EN CUISSON 4 UTILISATION DE L’APPAREIL 4 PRECAUTIONS POUR NE PAS DETERIORER L’APPAREIL 5 PRECAUTIONS EN CAS DE DEFAILLANCE DE L’APPAREIL 6 AUTRES PROTECTIONS 7 DESCRIPTION DE L’APPAREIL 8 CARACTERISTIQUES TECHNIQUES 8 BANDEAU DE COMMANDE 8 UTILISATION DE L’APPAREIL 8 TOUCHES SENSITIVES 8 AFFICHAGE 9 MISE EN ROUTE ET GESTION DE L’APPAREIL 9 AVANT LA PREMIERE UTILISATION 9 MISE EN ROUTE 9 INDICATEUR DE CHALEUR RESIDUELLE 9 PROGRAMMATION D’AUTOMATISME DE CUISSON 9 VERROUILLAGE DU BANDEAU DE COMMANDE 10 LIMITATION DU TEMPS DE FONCTIONNEMENT 11 CONSEILS DE CUISSON 11 EXEMPLES DE REGLAGE DES PUISSANCES DE CUISSON 11 ENTRETIEN ET NETTOYAGE 12 QUE FAIRE EN CAS DE PROBLEME 12 PROTECTION DE L’ENVIRONNEMENT 12 INSTRUCTIONS D’INSTALLATION 13 CONNEXION ELECTRIQUE 14
• Son utilisation est uniquement destinée à l’usage domestique habituel (préparation des aliments), à l’exclusion de toute autre utilisation domestique, commerciale ou industrielle. • Enlevez toutes les étiquettes et autocollants du verre vitrocéramique. • Ne pas transformer ou modifier l’appareil. • La table de cuisson ne doit pas servir de support ou de plan de travail. • La sécurité n’est assurée que si l’appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur. • Pour le raccordement au réseau électrique n’utilisez pas de rallonge. • L’appareil ne doit pas être utilisé au-dessus d’un lave-vaisselle ou d’un sèche-linge : les vapeurs d’eau dégagées pourraient détériorer l’électronique. • Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance. Utilisation de l’appareil • Coupez toujours les foyers après utilisation. • Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s’enflammer rapidement. • Prenez garde aux risques de brûlures pendant et après l’utilisation de l’appareil. • Assurez-vous qu’aucun câble électrique d’appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude. 4
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d’enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait selon le matériau de chauffer, de fondre ou de commencer à brûler. • Ne jamais couvrir l’appareil d’un chiffon ou d’une feuille de protection. Il pourrait devenir très chaud et prendre feu. • Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l’utilisation de l’appareil en conditions de sécurité et informées des risques susceptibles de se présenter. • Les enfants ne doivent pas jouer avec l’appareil. • Le nettoyage et l’entretien ne doivent pas être confiés à des enfants sans surveillance d’adultes. • Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés la surface vitrée puisqu'ils peuvent devenir chauds. Précautions pour ne pas détériorer l’appareil • Les casseroles à semelles brutes (fonte non émaillée,…) ou abîmées peuvent endommager la vitrocéramique. • La présence de sable ou d’autres matériaux abrasifs peut endommager la vitrocéramique. • Evitez de faire chuter des objets, mêmes petits, sur la vitrocéramique. • Ne heurtez pas les bords de la vitre avec les casseroles. • S’assurer que la ventilation de l’appareil se fasse suivant les instructions du constructeur. • Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.
• MISE EN GARDE: Risque d’incendie : ne pas entreposer d’objets sur la surface de cuisson. • Ne placez jamais de récipients chauds au dessus de la zone de commande. • Si un tiroir est situé sous l’appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l’appareil afin d’assurer une bonne ventilation. • Ne déposez pas d’objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matériau résistant à la chaleur. Précautions en cas de défaillance de l’appareil • Si un défaut est constaté, il faut déclencher l’appareil et couper la ligne d’alimentation électrique. • En cas de fêlure ou de fissure de la vitrocéramique il faut impérativement débrancher l’appareil du réseau électrique et prévenir le service après-vente. • Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N’ouvrez en aucun cas l’appareil vousmême. • ATTENTION : Si la surface vitrée est fissurée, coupez l’alimentation de l’appareil pour éviter une éventuelle décharge électrique.
• N’utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds. • NE JAMAIS essayer d’éteindre un incendie avec de l’eau, mais arrêter l’appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

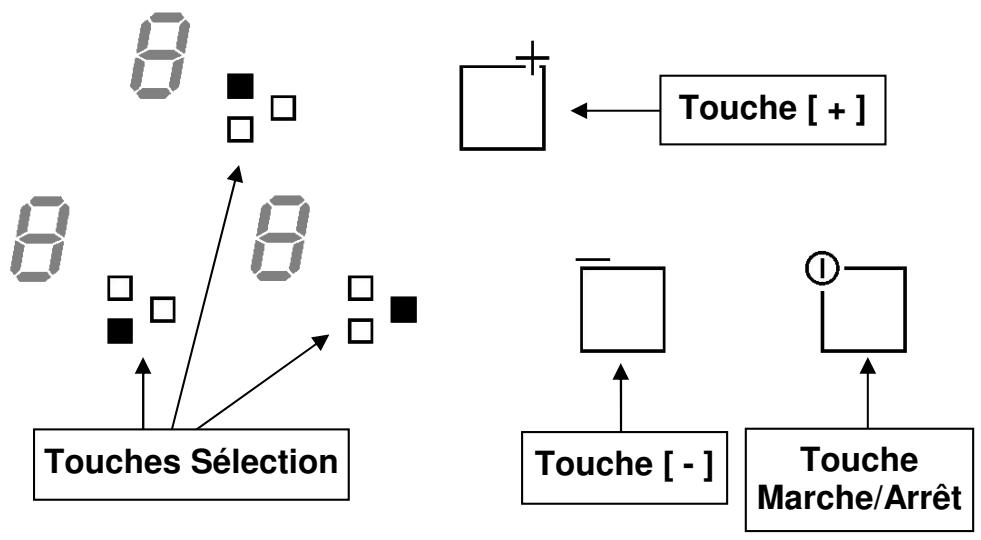

N’appuyez que sur une seule touche à la fois.
Défaut de circuit électronique La zone de cuisson est chaude La table est sécurisée
Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N’utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.
Vous devez d’abord enclencher la table de cuisson, puis la zone de chauffe : •
Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d’incendie !
Toutes les zones de cuisson sont équipées d’un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné. •
Ré appuyer sur [ - ]
Niveau de puissance sélectionné
• Ne pas utiliser d’objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau…). • N’utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l’appareil. • Séchez l’appareil avec un chiffon propre. • Enlevez immédiatement le sucre et les mets contenant du sucre.
• • Un objet est posé sur les touches sensitives
• PROTECTION DE L’ENVIRONNEMENT • • INSTRUCTIONS D’INSTALLATION Le montage relève de la compétence exclusive de spécialistes. L’utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence. Mise en place du joint d’étanchéité Le joint adhésif fourni avec l’appareil permet d’éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.
La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d’armoire haute ou un mur peut se trouver sur l’un des côtés et sur la face arrière. Mais de l’autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson. Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100°C) Les baguettes de bord murales doivent être thermo résistantes Les matériaux des plans de travail peuvent gonfler au contact de l’humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale. N’installer pas la table au dessus d’un four non ventilé ou d’un lave-vaisselle Garantir entre le fond du caisson de l’appareil un espace de 20 mm pour assurer une bonne circulation de l’air de refroidissement de l’électronique Si un tiroir se trouve sous le plan de cuisson, éviter d’y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur L’écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d’elle doit respecter les indications du fabricant de hottes. En cas d’absence d’instructions respecter une distance minimum de 760mm Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d’un tiroir. MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l’appareil de cuisson ou indiqués par le fabricant de l’appareil dans les instructions d’utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l’appareil. L’utilisation de dispositifs de protection non appropriés peut entrainer des accidents.
Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré. Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs. Si l’appareil n’est pas muni d’une fiche accessible, des moyens de déconnection doivent être incorporé à l’installation fixe conformément aux réglementations de l’installation. Le câble d’alimentation doit être placé de sorte à ce qu’il ne touche pas de parties chaudes de la table de cuisson.
Cet appareil n’est conçu que pour un réseau en 230 V~ 50/60 Hz Raccordez toujours le fil de terre de protection. Respectez le schéma de raccordement. Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servezvous d’un tournevis moyen. Placez le dans les 2 fentes situées à l’avant des 2 flèches. Réseau
Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pontets en laiton situés dans le boitier de connexion Monophasé 230V~ 1P+N : Mettre un pontet entre les plots 1 et 2 Visser le fil vert/jaune au plot prévu pour la mise à la terre Visser le neutre N au plot 4 Visser la phase L sur un les plots 1 ou 2 Biphasé 400V~ 2P+N : Visser le fil vert/jaune au plot prévu pour la mise à la terre Visser le neutre N au plot 4 Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2 Attention ! Un dévissage plus que nécessaire des vis du boitier de raccordement risque de détériorer ce dernier, les vis tourneraient alors dans le vide. Veillez à bien engager les fils et à bien serrer les vis. Notre responsabilité ne saurait être engagée pour tout incident résultant d’un mauvais branchement, ou qui pourrait survenir à l’usage d’un appareil non relié à la terre ou équipé d’une terre défectueuse.
