VX2270SMH-LED - Écran d'ordinateur VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran d'ordinateur à DEL sans cadre de 22 pouces (21,5 pouces d'affichage)
Marque	ViewSonic
Modèle	VX2270SMH-LED
Taille de l'écran (diagonale)	21,5 pouces (54,6 cm)
Résolution optimale	1920 x 1080 (Full HD 1080p)
Technologie de la dalle	IPS (SuperClear™) avec rétroéclairage LED
Luminosité	250 cd/m² (standard)
Contraste statique	1000:1 (typique)
Contraste dynamique	30 000 000:1
Angles de vision	178° horizontaux / 178° verticaux
Temps de réponse	7 ms (GTG)
Entrées vidéo	HDMI (avec HDCP), DVI-D (avec HDCP), VGA (mini D-sub 15)
Sortie audio	Prise 3,5 mm (bleue)
Haut-parleurs intégrés	2 x 1,5 watts avec SRS Premium Sound™
Alimentation	Adaptateur externe CA 100-240 V, 50/60 Hz
Consommation électrique (standard)	26 W
Consommation en veille	19 W
Dimensions (avec socle)	499,5 x 392 x 179,5 mm (L x H x P)
Poids net	3,6 kg
Inclinaison	-5° (avant) / +20° (arrière)
Normes et certifications	CE, CB, BSMI, SASO, C-tick, KC, UL/cUL, FCC-B, NOM, GOST-R, UkrSEPRO, Erp, CCC, China Energy, EPEAT Argent, WEEE, RoHS
Garantie	3 ans limitée (pièces, main-d'œuvre et rétroéclairage)
Contenu de la boîte	Écran VX2270Smh-LED, câble d'alimentation, adaptateur CA/CC, câble VGA, câble HDMI, guide de démarrage rapide, CD-ROM (selon pays)

FOIRE AUX QUESTIONS - VX2270SMH-LED VIEWSONIC

Comment régler la luminosité et le contraste de l'écran ?

Utilisez les touches tactiles sur le panneau avant pour accéder au menu OSD. Naviguez jusqu'à Contraste/Luminosité et ajustez selon vos préférences.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que le câble d'alimentation est branché et que l'adaptateur est connecté. Assurez-vous que la source vidéo est allumée et que le câble est correctement enfiché. Essayez de changer d'entrée (HDMI, DVI ou VGA) via le menu OSD.

Comment nettoyer l'écran en toute sécurité ?

Éteignez l'écran et débranchez-le. Utilisez un chiffon doux et sec (microfibre) pour essuyer la surface. N'utilisez jamais de produits abrasifs, d'alcool ou de nettoyants liquides directement sur l'écran.

La garantie couvre-t-elle les pixels morts ?

ViewSonic applique une politique de performance des pixels. Consultez les termes de la garantie limitée de 3 ans pour connaître les conditions exactes. En général, un certain nombre de pixels défectueux est toléré.

Comment activer le mode Éco pour économiser l'énergie ?

Dans le menu OSD, allez dans Réglage manuel de l'image puis sélectionnez Mode ÉCO. Choisissez parmi les différents niveaux d'économie d'énergie.

Puis-je utiliser un support mural avec ce moniteur ?

Le VX2270SMH-LED est compatible avec les supports VESA (non spécifié dans la notice). Vérifiez les dimensions de fixation ; généralement du 100x100 mm. Utilisez des vis adaptées.

Comment connecter des haut-parleurs externes ?

Branchez vos haut-parleurs sur la prise sortie audio (3,5 mm, bleue) à l'arrière de l'écran. Vous pouvez également utiliser la prise entrée audio (3,5 mm, verte) pour un signal audio externe.

Le moniteur supporte-t-il le HDMI 2.0 ?

Non, l'entrée HDMI est compatible HDCP mais ne précise pas la version. Pour une résolution 1080p à 60 Hz, le HDMI 1.4 est suffisant.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, allez dans Menu de configuration et sélectionnez Rappel de mémoire pour restaurer les réglages par défaut.

Que faire si l'image est déformée ou mal positionnée ?

Utilisez la fonction Réglage automatique de l'image dans le menu OSD. Si nécessaire, ajustez manuellement la position horizontale/verticale et la taille dans Réglage manuel de l'image.

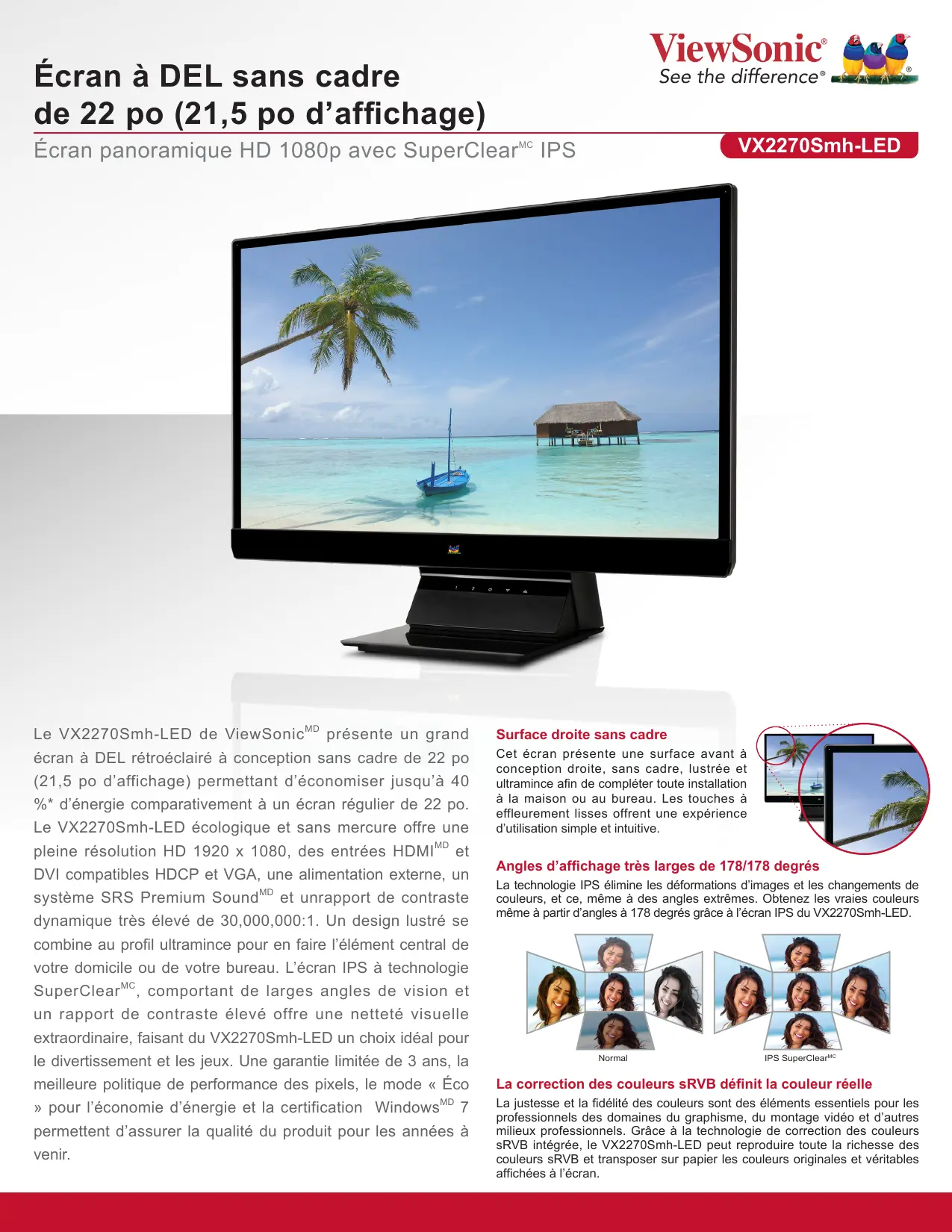

MODE D'EMPLOI VX2270SMH-LED VIEWSONIC

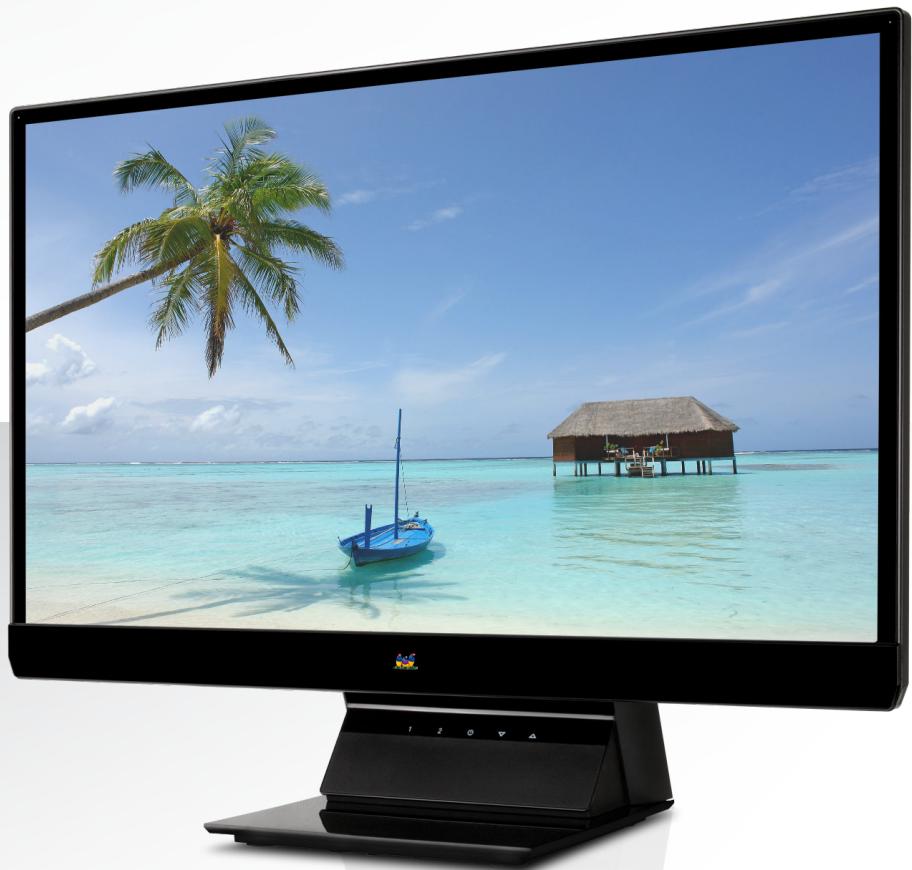

Écran à DEL sans cadre de 22 po (21,5 po d'affichage)

Écran panoramique HD 1080p avec SuperClear ^MC IPS

VX2270Smh-LED

Le VX2270Smh-LED de ViewSonic™ presente un grand écran à DEL rétroéclairé à conception sans cadre de 22 po (21,5 po d'affichage) permettant d'économiser jusqu'à 40 %* d'énergie comparativement à un écran régulier de 22 po. Le VX2270Smh-LED écologique et sans mercure offre une pleine résolution HD 1920 x 1080, des entrées HDMI™ et DVI compatibles HDCP et VGA, une alimentation externe, un système SRS Premium Sound™ et unrapport de contraste dynamique très élevé de 30,000,000:1. Un design lustré se combine au profil ultramince pour en faire l' éléments central de votre domicile ou de votre bureau. L'écran IPS à technologie SuperClear™, importante de larges angles de vision et un rapport de contraste élevé offre une nettété visuelle extraordinaire, faisant du VX2270Smh-LED un besoin idéal pour le divertissement et les yeux. Une garantie limitée de 3 ans, la meilleure politique de performance des pixels, le mode « Éco » pour l'économie d'énergie et la certification Windows™ 7 permettent d'assurer la qualité du produit pour les années à partir.

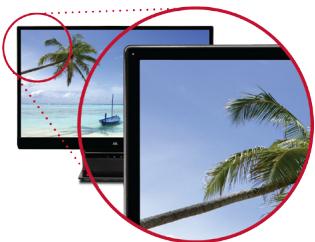

Surface droite sans cadre

Cet écran présente une surface avant à conception droite, sans cadre, lustrée et ultramince afin de compléter toute installation à la maison ou au bureau. Les touches à effleurement lisses offrent une expérience d'utilisation simple et intuitive.

Angles d'affichage très larges de 178/178 degrés

La technologie IPS élimine les déformations d'images et les changements de couleurs, et ce, même à des angles extrêmes. Obtenez les vraies couleurs même à partir d'angles à 178 degrés grâce à l'écran IPS du VX2270Smh-LED.

Normal

IPS SuperClear

La correction des couleurs srvg définit la couleur réelle

La justesse et la fidélité des couleurs sont des éléments essentiels pour les professionnels des domaines du graphisme, du montage vidéo et d'autres milieux professionnels. Grâce à la technologie de correction des couleurs RVB intégrée, le VX2270Smh-LED peut réproduire toute la richesse des couleurs RVB et transposer sur papier les couleurs originales et véritables affichées à l'écran.

Rapport de contraste dynamique superlatif très élevé de 30,000,000:1

Le rapport de contraste définit une relation de différenciation entre les couleurs les plus fonciées et les plus claires lors de la reproduction d'une image. Avec le rapport de contraste dynamique, le VX2270Smh-LED est capable de détecter automatiquement la clarté et la noirceur d'une image et d'ajuster le rétroéclairage à DEL en conséquence. Cela permet de maximiser l'échelle des gris et les gAMES de couleurs, et de maximiser le rapport de contraste à un niveau aussi élevé que 30,000 000:1, résultat en des images aux couleurs riches et vives.

Normal

Rapport de contraste dynamique

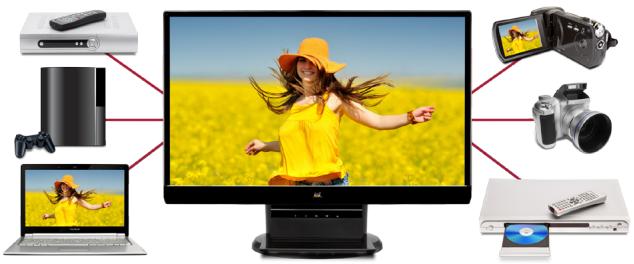

Entrée HDMI pour les présentations en haute définition

La technologie d'entrée multimode accepte aussi bien les signaux numériques (HDMI / DVI) qu'analogiques (VGA) pour une compatibilité et une polyvalence de configuration optimales.

Caractéristiques

ÉCRAN ACL	Type	Écran IPS DEL couleur à matrice active (TFT) de 21,5 po
	Zone d'affichage	18,7 po (horizontal) x 10,5 po (vertical); 21,5 po (diagonale)
	Résolution optimal	1920 x 1080
	Luminosité	250 cd/m2(standard)
	Facteur de contraste	1,000:1 (typ.)
	Rapport de contraste dynamique	30,000,000:1
	Angles d'affichage	178° (horizontal), 178° (vertical)
	Temps de réponse	7 ms (GTG)
	Rétroéclairage	Lumière blanche à DEL
	Durée de vie du rétroéclairage	30,000 heures (minimum)
	Surface du panneau	Anti-reflet, couche dure (3H)
ENTRÈE VIDEO	Analogue	analogue RVB (0,7 / 1,0 de tension crête à crête, 75 ohms)
	Numérique	HDMI / DVI-D (TMDS, 100 ohms)
	Fréquence	Fh : 24~83 kHz, Fv : 50~76 Hz
	Synchronisation	Synchronisation distincte
SORTIE AUDIO	Haut-parleurs	1.5 watts (2x)
COMPATIBILITÉ	PC	Compatible avec les PC (de VGA jusqu'à 1920 x 1080 non entrelacé)
	Mac®	Jusqu'à 1920 x 1080

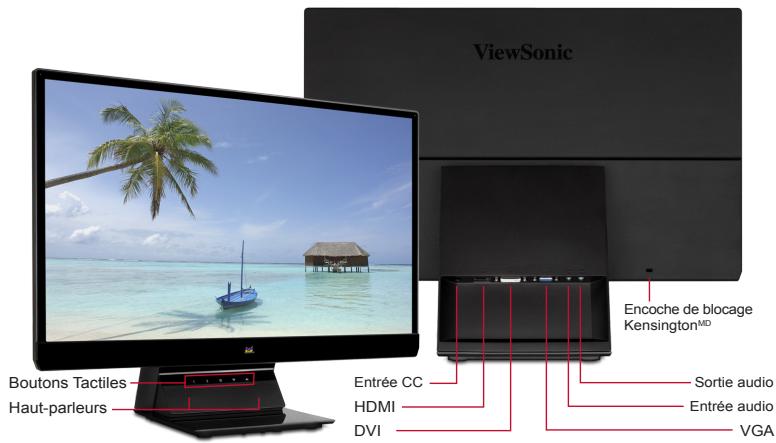

CONNECTEUR	video—analogique	Mini D-sub 15 fiches (VGA)
	Vidéo numérique	HDMI (avec HDCP), DVI-D (avec HDCP)
	Sortie audio	prise 3,5 mm (bleue)
	Entrée audio	prise 3,5 mm (verte)
	Alimentation	Adaptateur externe
PUISSANCE	Tension	CA 100-240 V (universel), 50 / 60 Hz
	Consommation	26 W (standard)
	Économie	22 W (standard)
	Veille	19 W (standard)
COMMANDES Touches du panneau avant Affichage à l'écran		Marché, 1, 2, haut, bas Réglage automatique de l'image, contraste/luminosite, sélection de l'entrée (D-SUB, DVI-D), réglage de la couleur (sRVB, bleuâtre, froide, native, chaude, couleur utilisateur [R, V, B]), réglage audio (volume, muet, entrée audio), informations, réglage manuel de l'image (position H/V, taillè horizontal, excellent réglage, nettoyé, contraste dynamique, temps de réponse, rapport hauteur/largeur, surbalayage, mode « ÉCO »), menu de configuration (langue, avis de résolution, position de l'affichage à l'écran, temporisation de l'affichage à l'écran, arrêtre-plan de l'affichage à l'écran, arrêt automatique, veille, voyant d'alimentation), rappel de mémoire

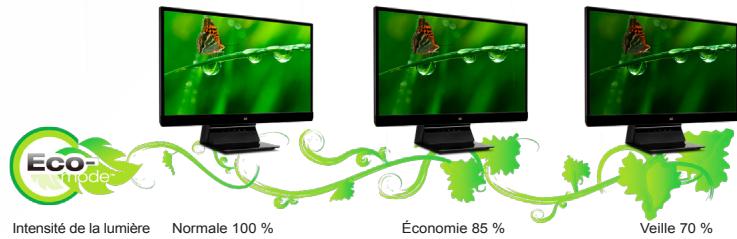

Rétroéclairage à DEL et mode « éco » écologiques

Le rétroéclairage à DEL sans mercure intégré et le mode « Éco » permettent d'économiser de l'énergie grâce au mode d'économie d'énergie auto-ajustable en trois phases. Le VX2270Smh-LED améliore la performance de l'écran en proposant une vaste gamme de couleurs, un rapport de contraste et une grande luminosité pour des images remarquablement bien définies.

ERGONOMIE	Inclinaison	5° vers l'avant, 20° vers l'arrête
CONDITIONS	Température	0 à 40 °C (32 à 104 °F)
DE FONCTIONNEMENT aux d'humidité	aux d'humidité	20 à 90 % (sans condensation)
DIMENSIONS	Physique	499,5 x 392 x 179,5 mm / 19,7 x 15,4 x 7,1 po
(H x L x P)	Emballage	556 x 460 x 179 mm / 21,9 x 18,1 x 7,1 po
POIDS	Net	3,6 kg / 7,9 lb
	Brut	5,7 kg / 12,6 lb
RéGLEMENTATIONS		CE, CB, BSMI, SASO, C-tick, e-standby, KC, UL/cUL, FCC-B (incluant ICES003), NOM, GOST-R/Hygiène, UkrSEPRO, Erp, CCC, China Energy, EPEAT argent, WEEE, RoHS, liste SVHC
RECYCLAGE/MISE AU REBUT		Veuiliez respecter les lois locales, provinciales/étatiques et fédérales en vigueur lorsque vous souhaitez vous débarrasser du produit.
CONDITIONNEMENT D'ENERGIE		Normes ENERGY STARMD
GARANTIE		Garantie limitée de trois ans sur les pièces, la main-d'oeuvre et le rétroéclairage.

Contenu de la boîte :

Écran VX2270Smh-LED, câble d'alimentation, adaptateur CA/CC, câble VGA, câble HDMI, guide de démarrage rapide, assistant ViewSonic sur CD-ROM (disponible dans certains pays seulement)
